Как измерить давление в гидроаккумуляторе насосной станции. Когда накачивать гидроаккумулятор воздухом

СТАТЬИ, советы, коментарии…

Что такое гидроаккумулятор

Гидроаккумулятор (бустер, пневмоаккумулятор)
– стальной (иногда с нержавеющей стали) бак для воды с резиновой (EPDM, бутил и т.д.) эластичной мембраной внутри. Вокруг мембраны закачан сжатый воздух. Вода через нержавеющий (оцинкованный) фланец попадает от насоса в гидроаккумулятор и через этот же фланец под воздействием сжатого воздуха попадает в водоподающую магистраль, когда насос не работает. Гидроаккумулятор не создает давление в системе водоснабжения, он предназначен для поддержания постоянного давления и смягчения гидравлических ударов воды в системе, а также является резервуаром с запасом воды, когда нет электричества и обеспечивает давление в системе водоснабжения при выключенном насосе(в меру своего объема). Давление в системе водоснабжения, может быть только то, которое создал насос или подпорная башня(централизованная система).

составные части гидроаккумулятора:

  1. Корпус
  2. Резиновая мембрана

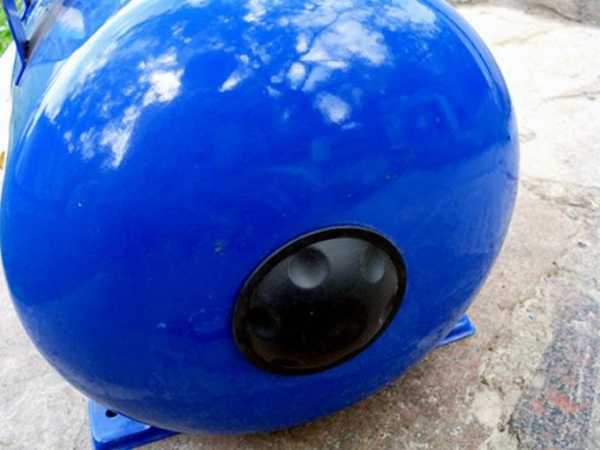

  3. Фланец
  4. Ниппель для закачивания и спуска воздуха за мембраной
  5. штуцер для крепления мембраны, воздухоспускного клапана и др.
  6. воздух за мембраной

Принцип действия гидроаккумулятора.

Предварительно закачанное с завода (указано на табличке прикрепленной к баку) давление воздуха обычно составляет 1,5-2 бара(атм.). При окончании водозабора на потребление насос подает воду из скважины(колодца и т.д.) через резьбовое соединение фланца в мембрану, воздух за мембраной сжимается, а давление повышается. Давление повышается до срабатывания реле давления и отключения насоса. Поэтому в рабочем состоянии в гидроаккумуляторе всегда находится и воздух и вода, которые разделены между собой мембраной. Со временем давление воздуха за мембраной может уменьшаться. Необходимо один раз в год (а можно и чаще) проверять давление воздуха в гидроаккумуляторе при отсутствии воды под давлением в мембране. Когда давление меньше нормы, его нужно подкачать с помощью обычного автомобильного насоса через ниппель. Гидроаккумулятор никогда полностью не заполняется водой. Реальный объем воды в гидроаккумуляторе зависит от первоначального давления воздуха в гидроаккумуляторе, верхнего и нижнего заданных порогов реле давления, типа мембраны. В гидроаккумуляторе об

aircast-shop.ru

принцип работы, устройство, схема, расчет, установка, подключение.

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

  1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
  2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
  3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
  4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

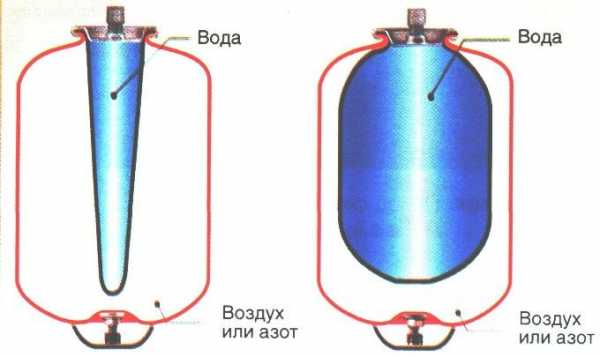

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

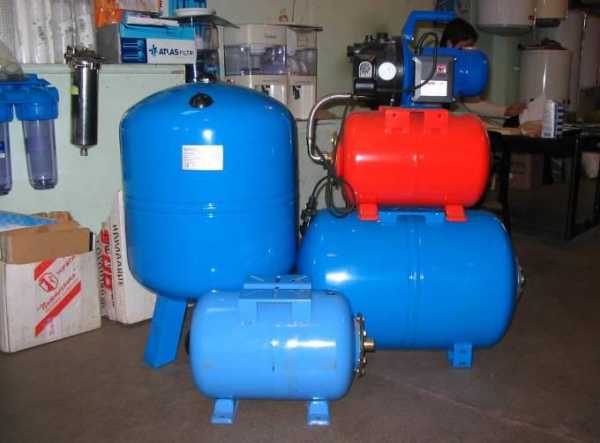

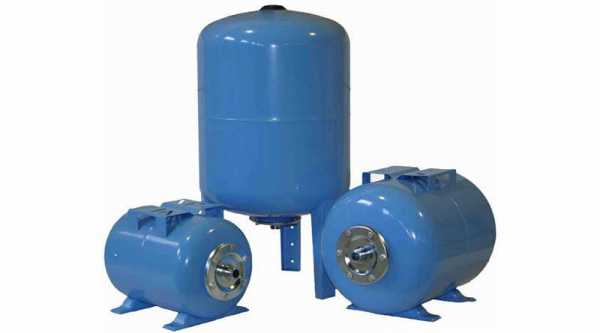

Виды гидроаккумуляторов

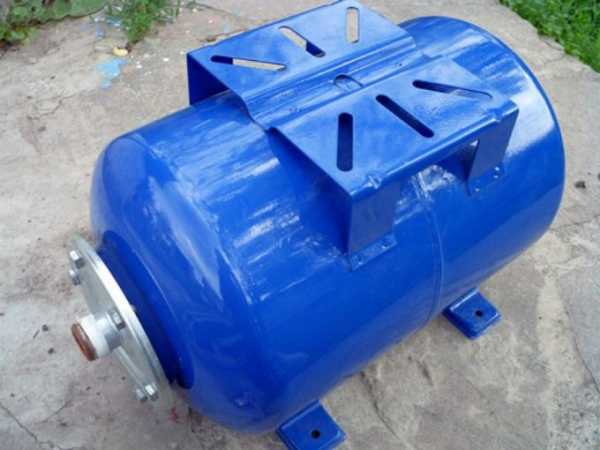

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

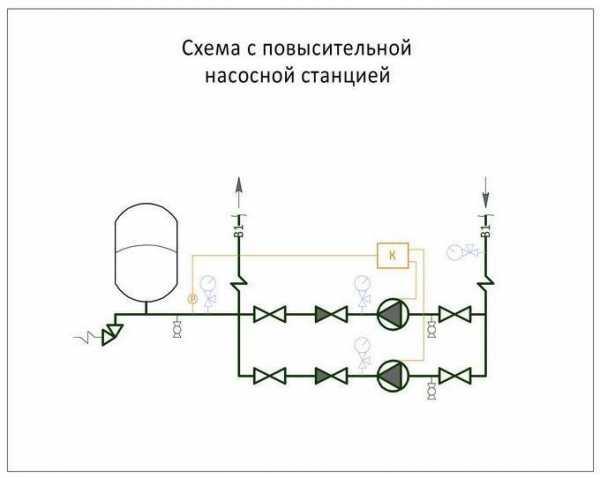

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.
На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

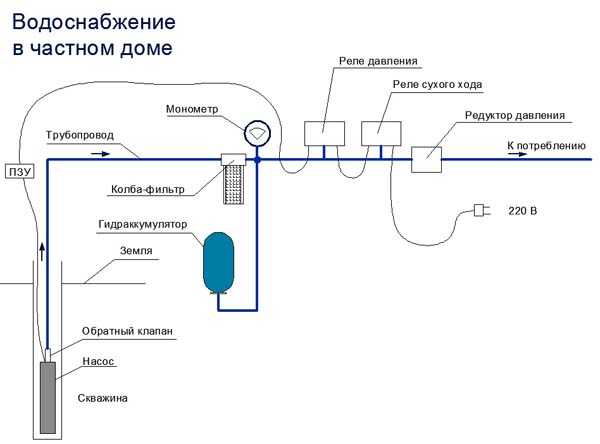

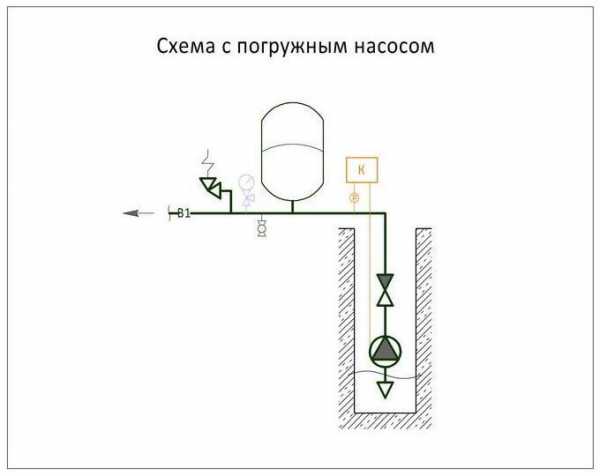

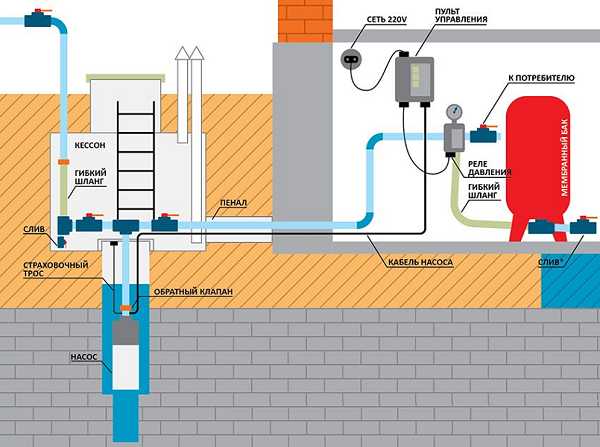

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

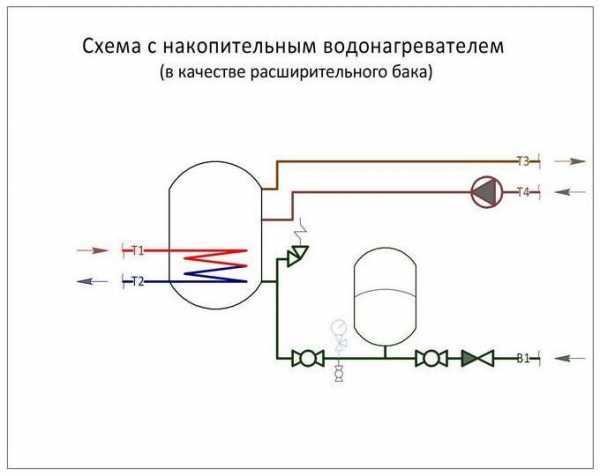

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

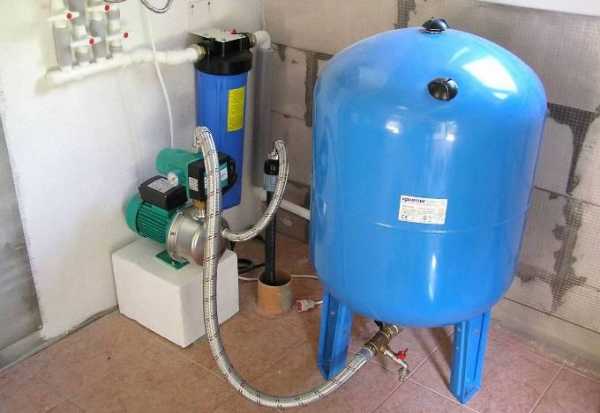

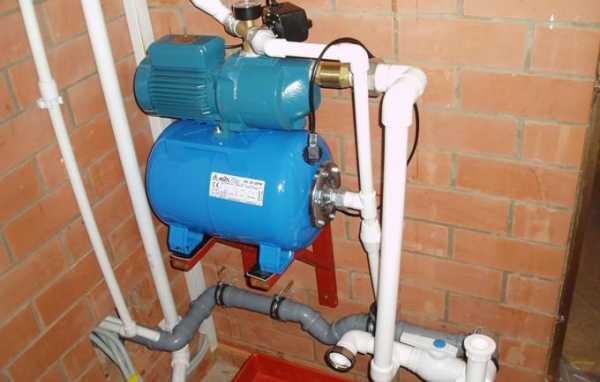

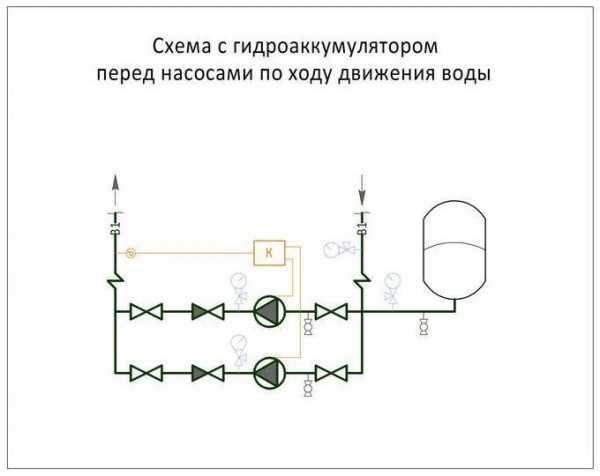

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

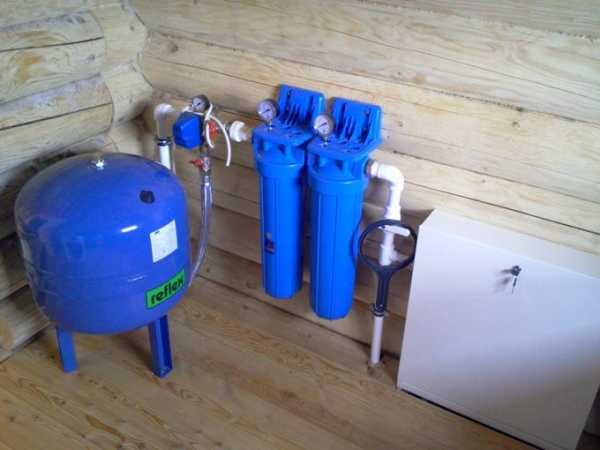

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

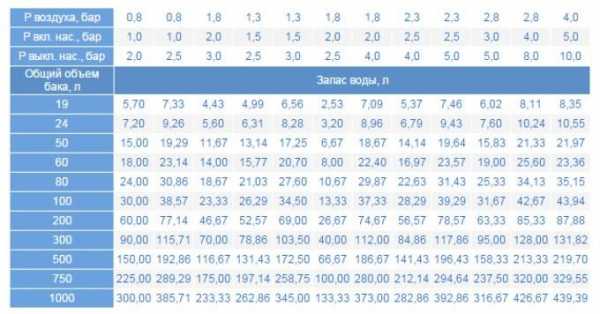

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

  • Amax – максимальный расход литров воды в минуту;
  • К – коэффициент, который зависит от мощности двигателя насоса;
  • Pmax – давление при выключении насоса, бар;
  • Pmin – давление при включении насоса, бар;
  • Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)Pmin (бар)Pвозд (бар)A max (куб.м/час)K (коэффициент)
3.01.81.62.10.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

  • чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
  • поврежденную мембрану можно восстановить в сервисном центре;
  • поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
  • исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
  • достаточность объема бака нужно определить до его установки в систему.

py-sm.com

Как отрегулировать давление в гидроаккумуляторе

Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

  • Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
  • Зафиксировать уровень, при котором реле управления запускает водяной насос;
  • Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.

С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 – 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Как выполняется регулировка реле давления для гидроаккумулятора

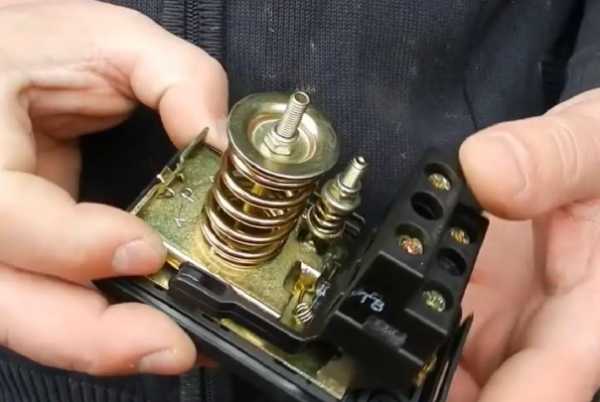

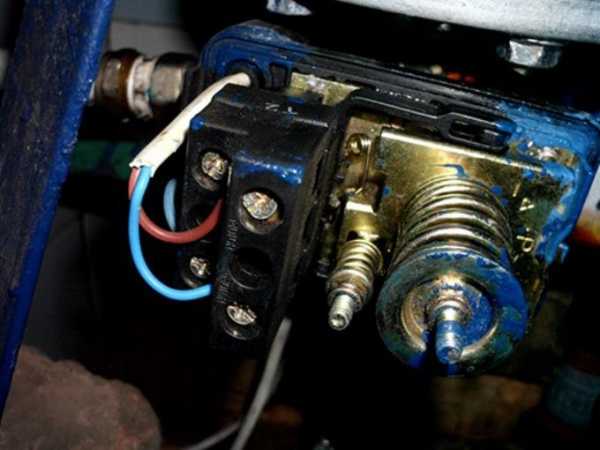

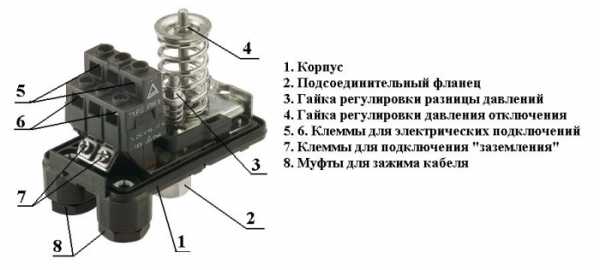

Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

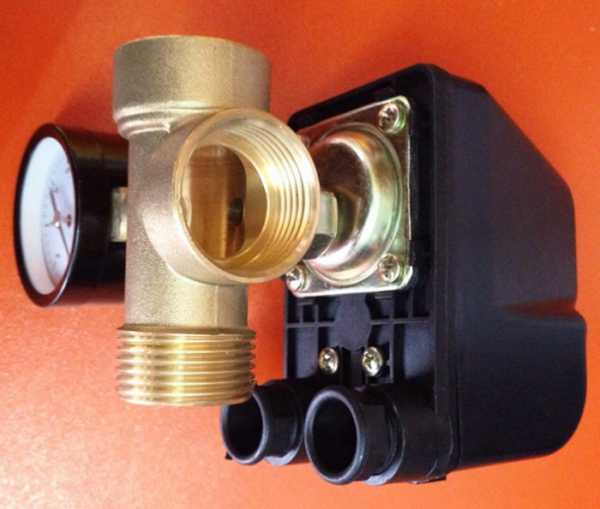

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

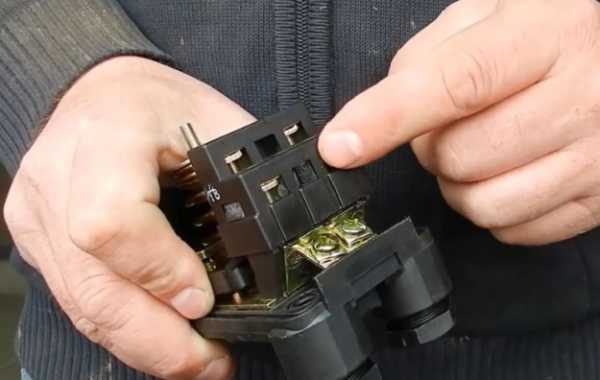

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

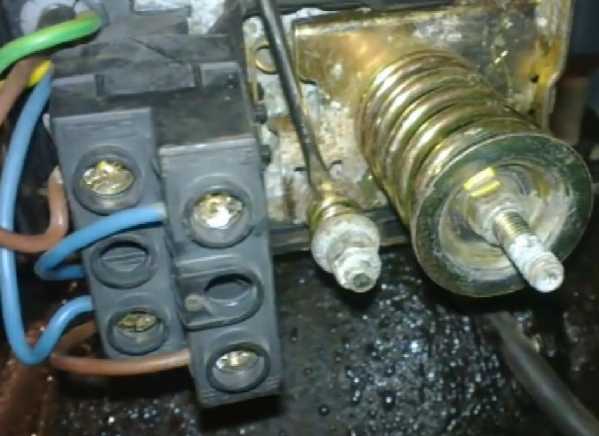

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Важно! Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

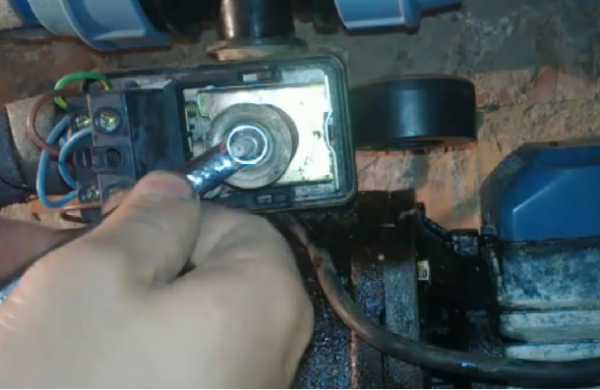

Способ отрегулировать реле давления воды

Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

  • Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
  • Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
  • Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;
  • Совет! При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

    Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

    • Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
    • Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.
    • Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
    • Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.
    • Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке. Полезным будет видео:

    Поломки и проблемы в работе реле

    К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

    Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения – выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

    Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

    • Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
    • Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
    • Установить все элементы на место и затянуть крепление;
    • Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

    Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:

    Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

    Заключение

    Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

    • Гидроаккумулятор для водоснабжения

    • Септик «Эко Гранд»: характеристики и применение

    • Как выбрать погружной насос для скважины

    • Какой насос выбрать для скважины

    xn--b1aafeqcbxpcbxdjdebh.xn--p1ai

    Ответы на часто задаваемые вопросы

    Давление воздуха в гидроаккумуляторе (гидроаккумулирующем баке) насосной станции должно соответствовать минимальному давлению (включения насоса) установленному на её реле и быть на 10% ниже его. Если, например, минимальное давление 1,5 бар (атм.), то оптимальное давление воздуха в гидроаккумуляторе должно быть 1,5 – 0,15 = 1,35 бар (атм.).

    Узнать минимальное давление в системе водоснабжения вашего дома, если вы его не регулировали самостоятельно, можно по манометру в момент включения насоса станции.

    Для чего нужно давление воздуха в гидроаккумуляторном баке

    Если давление воздуха в гидроаккумуляторе будет ниже нормы или вообще будет равно нулю, то насосная станция будет очень часто включаться. При этом, она будет включаться сразу же после каждого открывания крана  (так как жидкость не сжимается и в этом случае будет моментальное падение давления в системе) и сразу же отключаться после его закрывания. Кстати, это является одним из основных признаков, что давления воздуха нет или оно недостаточное.

    Нежелательно также, чтобы давление воздуха в гидроаккумуляторном баке и не превышало максимальное давление воды в системе.

    Как замерить и увеличить давление воздуха?

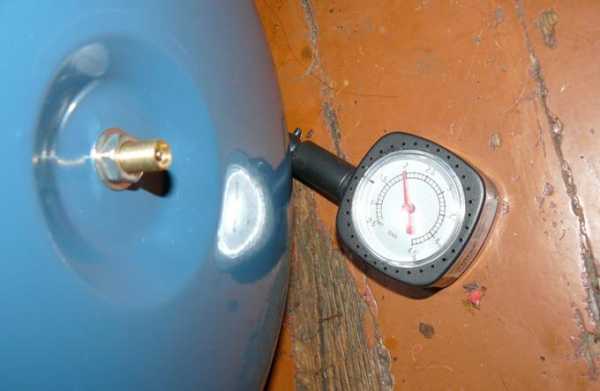

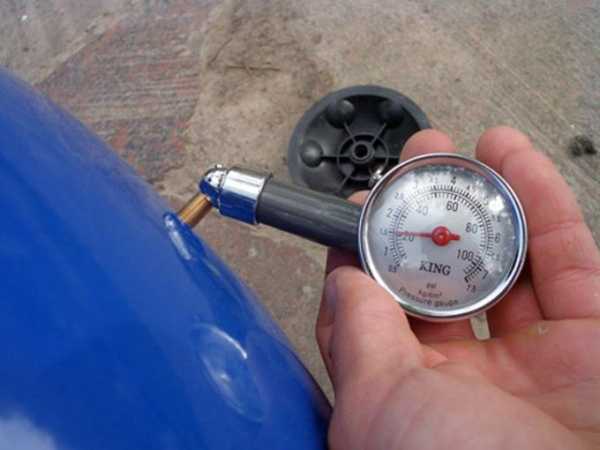

    Замерить давление воздуха в гидроаккумуляторе насосной станции можно с помощью манометра, которым измеряют давление в шинах автомобиля. Для этого в баке под пластиковой крышкой имеется штуцер с золотником. Перед тем, как проверить давление необходимо обязательно сбросить давление воды в системе до нуля. Для этого достаточно отключить насосную станцию и открыть кран пока вода не перестанет течь.

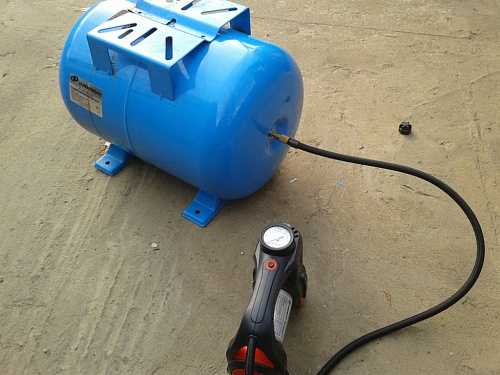

    Накачивать воздух в гидроаккумулятор можно автомобильным компрессором или обычным насосом (лучше всего с манометром).

    Иногда, при нажатии на золотник штуцера для воздуха из него поступает вода. Это может свидетельствовать о нарушении герметичности резиновой мембранны бака (“груши”). В этом случае её необходимо заменить.

    Подробнее о насосной станции для водоснабжения дома в статьях:

    Безбашенка: насосная станция для водоснабжения дома

    Как выбрать насосную станцию

    Безбашенка: неисправности насосной станции

    www.postroj-dom.ru

    Настройка реле давления и регулировка давления воздуха в гидробаке

    Реле давления — элемент который управляет работой насосной станции  и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:



    Давления включения (Pвкл) — это то давление (бар) при котором
    происходит включение насосной станции путем замыкания контактов в реле
    давления. Иногда давление включения еще называют «нижним» давлением.

    Давление выключения (Pвыкл) — это давление (бар) при котором происходит
    выключение насосной станции путем размыкания контактов в реле давления.
    Иногда давление выключения еще называют «верхним» давлением.

    Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).

    Максимальное давление выключения — это то максимальное давление (бар) при котором возможно отключение насосной станции.

    Любое реле давления имеет заводские установки и, как правило, они следующие:
    Давление включения: 1.5 — 1.8 бар
    Давление выключения: 2.5 — 3 бар
    Максимальное давления выключения: 5 бар

    Итак, как все это работает:
    Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции к работе»),
    и вся система заполнена водой. После открытия любого крана (душ, мойка
    и т.п.), и начала водоразбора, давление в системе начнет плавно
    (благодаря мембранному гидробаку) падать, что легко отследить по
    манометру. Все это время вода поступает потребителю из гидробака. При
    достижении «нижнего» давления включения (его можно также отследить по
    манометру в момент включения насоса) контакты внутри реле давления
    замкнутся и насос запустится. Все остальное время водоразбора насос
    продолжает работать, подавая воду напрямую потребителю. После
    завершения водоразбора (все краны закрыты), насос все еще продолжает
    работать, только теперь вода подается не потребителю, а закачивается в
    гидробак (т.к больше ей некуда деться) и давление плавно возрастает.
    При достижении давления выключения (можно легко отследить по манометру
    в момент остановки насоса) контакты внутри реле давления размыкаются и
    насос останавливается. При следующем водоразборе цикл повторяется. Все
    довольно просто.

    Но что делать если
    заводские установки реле давления не очень комфортны? Например, на
    верхних этажах давление падает очень заметно, или система очистки воды
    требует на входе не менее 2.5 бар, в то время как насос включается
    только при 1.5 — 1.8 бар.

    Настроить реле давление можно и самостоятельно:
    Записываем по манометру давление включения и выключения при работающем
    насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле
    давления (как правило, отвернув один винт). Вы увидите два винта, один
    более большой, находится в верхней части реле, а второй, немного
    меньшего размера, находится под ним. Верхний винт отвечает за давление
    выключения и как правило рядом с ним находится буква «P» и стрелка со
    знаками «+» и «-» . Затем вращаем винт в нужном направлении (если
    давление выключения необходимо поднять то вращаем по направлению знака
    «+», если опустить то в направлении знака «-«). Сколько вращать?
    Сделайте оборот (пол оборота, полтора — сколько хотите). После этого
    запускаем насос и смотрим, при каком давлении он выключится теперь.
    Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять
    запускаем насос и записываем новое значение, таким образом приближаясь
    к нужному значению.

    Нижний винт отвечает за разницу между давлением выключения и давлением
    включения. Как правило рядом написано «ΔP» и находится стрелка со
    знаками «+» и «-«. Настройка разницы давлений аналогична настройке
    давления выключения. Остается только один вопрос, какой она должна
    быть? Разница между давлением включения и выключения обычно составляет
    1.0 — 1.5 бар. Причем чем выше давление выключения, тем большей может
    быть эта разница. Например, при заводских установках Pвкл = 1.6 бар,
    Pвыкл = 2.6 бар разница составляет 1 бар, это как раз стандартное
    значение. Если мы хотим изменить заводские установки и поднять Рвыкл до
    4 бар, то разницу можно сделать в 1.5 бар, т.е. Pвкл нужно установить
    на уровне 2.5 бар. Надо понимать, что чем больше эта
    разница, тем выше перепад давления в системе, что не всегда комфортно.
    Но в то же время, реже будет включаться насос, и больше воды поступит
    из гидробака до момента включения насоса.

    Это
    справедливо только в том случае, когда насос может обеспечить требуемое
    давление (смотрите характеристику насоса). Т.е. если насос может выдать
    по паспорту только 3.5 бар (с учетом всех видов потерь), то настройка
    реле давления на выключение 4 бар ничего не даст. Насос просто не
    сможет обеспечить требуемое давление и в данном случае будет работать
    не останавливаясь. И если нужно все-таки именно 4 бар, то придется
    менять насос на более мощный.

    И последнее, каким же все-таки должно быть давление воздуха в воздушной полости гидробака?
    Очень многие не задумываются, или же просто не знают, что нужно следить
    еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок
    службы мембраны гидробака, а в конечном счете, и насоса.

    Итак, что делаем:
    Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке!
    — отключаем питание насоса, открываем любой кран за насосом и ждем пока
    вода выйдет из гидробака. Либо замеряем на установке еще не
    подключенной к системе водоснабжения. Для этого снимаем декоративный
    колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный
    автомобильный манометр (для проверки давления в шинах автомобиля).
    Запоминаем это давление. (Как правило на небольших гидробаках, емкостью
    до 50 литров, это давление будет равно 1.5 бар). Теперь самое главное
    правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%!
    Т.е. если давление включения насоса составляет 1.6 бар, то давление
    воздуха должно составлять 1.4 — 1.5 бар. В большинстве случаев, это и
    есть те заводские установки о которых говорилось выше. Т.е. покупая
    готовую насосную станцию, Вы уже имеете полностью настроенную систему.
    Но как только вы внесли изменения в заводские установки реле давления,
    необходимо всегда изменять и давление воздуха в гидробаке. Например,
    если вы установили Pвкл = 2.5 бар, Pвыкл = 3.5 бар, то необходимо и
    давление воздуха поднять до значения в 2.2 — 2.3 бар.

    Кстати,
    даже если Вы ничего не меняли в заводских настройках, за давлением
    воздуха необходимо регулярно следить, или, хотя бы, контролировать его
    раз в год в начале дачного сезона. Важно чтобы это давление было
    постоянным, если же оно немного снизилось за зиму, его всегда можно
    поднять обычным автомобильным насосом до требуемого уровня.

    Все эти несложные операции не займут много времени, достаточно уделить
    им внимание один раз в год, тем более, что все окупится долгой и
    бесперебойной работой всей системы водоснабжения в целом.

    Источник

    mlynok.wordpress.com

    Оптимальное давление гидроаккумулятора. Борьба с образованием воздушных пробок. Предварительная проверка и коррекция давления

    Многие системы водоснабжения работают под определенным давлением, что и позволяет оптимально функционировать системе. Это позволяет создавать относительно сложные автоматические станции, которые работают на базе погружного или поверхностного насоса.

    Узнать характеристики данных конструкций можно в специализированных магазинах, а , который и является частью этих механизмов. Он позволяет поддерживать давление определенное время, без использования других систем.

    Основные характеристики

    Гидроаккумулятор представляет собой специальную емкость, которая предназначается для поддержки давления в определенных системах водоснабжения. Очень часто используются совместно с реле давления и разными типами насосов.

    Они применяются для того, чтобы обеспечивать плавный перепад давления в таких системах. Дополнительными функциями гидроаккумулятора являются:

    1. Возможность защиты от гидроударов, которые могут возникать при скачках скорости движения жидкости.
    2. Обеспечение потребителя минимальным запасом воды.
    3. Оптимизация работы насоса и регуляция его включения при кратковременных нагрузках.

    Следует уточнить, что эти механизмы не создают давление в системе, так как это функция насоса, а они только немного поддерживают данное значение.

    Данный параметр зависит от нескольких параметров, одним из основных считается габариты и тип изделия. Следует помнить, что давление внутри бака должно быть примерно на 10% ниже, чем аналогичный показатель при включении насоса.

    Чтобы узнать данные параметры, можно попросту измерить его специальным способом. При этом не следует нагружать мембрану гидроаккумулятора очень сильно, чтобы не привести к ее растягиванию. Это может значительно снизить срок ее службы.

    Очень важно правильно настроить давление при включении и выключении насосов. При этом разница в таких показателях не должна превышать 1,5 атмосферы, а колебаться в районе от 1 до 1,5 атм. При покупке таких систем, следует обращать внимание на максимальный показатель, на который может быть рассчитан механизм. Он должен быть несколько выше, чем возможное давление в определенной системе.

    Стандартные устройства гидроаккумуляторов рассчитаны на показатель примерно в 10 бар. При покупке данных продуктов следует обращать на материал мембраны, наличие запасных частей и специальных удостоверительных документов.

    Как устроен гидроаккумулятор смотрим в видео:

    Гидроаккумулятор. Принцип работы, назначение и настройка.

    Расширительный бачёк, экспанзомат, гидроаккумулятор – это одно и тоже!!!

    В этой статье Вы узнаете:

    Определение и назначение.

    Гидроаккумулятор
    – это специальный элемент и , служащий для того, чтобы принять на себя объем жидкости, тем самым отбирая избыточное давление. И возвратить жидкость для поддержания давления. Цели на самом деле три, но они друг с другом пересекаются.

    Первая цель – возможность аккумулировать (накапливать) объем жидкости.

    Вторя цель – аккумулируя жидкость, отбирать избыточное давление.

    Третья цель – мало кто об этом знает – это гашение гидроударов в системе и отопления. Вот почему даже у самых маленьких по объему гидроаккумуляторов, такая большая резьба в один дюйм (1″).

    Большинство приходящих, и читающих данную статью, будут натыкаться те посетители, которые имеет проблемы со своим гидроаккумулятором. И поэтому первым делом удовлетворим их интерес.

    Чтобы понять следующую неисправность необходимо видеть схему автоматического .

    Данная схема разбирается в этой статье: Обучающий курс. Автоматическое водоснабжение своими руками.

    Как определить неисправности гидроаккумуляторов в автоматической системе водоснабжения частного дома:

    1.
    Вода стала идти маленькими порциями. То есть происходит многократное периодическое выплевывание воды из крана небольшими порциями.

    2.
    Стрелка манометра скачет резко вверх и опускается до нуля.

    Если присутствуют данные симптомы,
    то в первую очередь проверьте следующее: Наблюдая за манометром, нажмите на золотник гидроаккумулятора, выпуская воздух. Если стрелка на манометре резко пошла в низ, значит воздуха очень мало. Удерживайте золотник и до конца спустите весь воздух. Если пойдет вода, то мембрана порвана. Если нет, то мембрана целая и воздух вышел через щели или золотник. Что делать дальше будет описано ниже.

    Как определить неисправности гидроаккумуляторов в горячем водоснабжение:

    Параметры гидроаккумуляторов.

    Каждый гидроаккумулятор снабжен двумя основными параметрами:

    1. Рабочее максимальное давление.
    В среднем для водоснабжения 6-8 атмосфер(bar). Для отопления 5 Bar.

    2. Объем гидроаккумулятора.
    Сам гидроаккумулятор, который мы видим с наружи – эта наружная форма по объему и указывается в паспорте или на этикетке. Жидкость, которую сможет принять гидроаккумулятор, значительно ниже, может даже равна половине, зависит от амплитуды давления (разница между верхним и нижними пределами давления). Чем выше разница, тем больше сможет принять аккумулятор.

    Каждый гидроаккумулятор необходимо проверить на допустимое зн

    mirhat.ru

    Как проверить давление в гидроаккумуляторе насосной станции – Давление воздуха в гидроаккумуляторе насосной станции

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
