Как соединить провода в распределительной коробке

Содержание:

Как соединить провода в распределительной коробке

Ни одна квартира или частное помещение обычно не обходятся без освещения. Чтобы провода не торчали по всей квартире, их прокладывают в стенах, прикрепляют к стене у верхнего угла комнаты (под потолком) или прячут под плинтусами. Провода выводятся в распределительные коробки – обычно это либо внешние коробки примерно 10х15 см, либо небольшие углубления в стене, закрываемые круглой втулкой (последний вариант верен для типичных многоэтажек постсоветского пространства). Доступ к ним должен быть ограничен в повседневном обиходе, но располагаться в зоне досягаемости, поэтому их обычно ставят под потолком, на том же уровне, где прокладываются провода. Когда вы устанавливаете новую проводку или удаляете старую, вам может понадобиться узнать, как соединить провода в распределительной коробке.

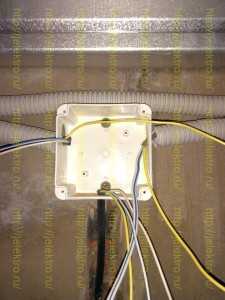

Чаще всего устанавливается по одной распределительной коробке на комнату. От главной коробки, которая обычно располагается у входа, разводятся группы проводов к остальным. Правило: нельзя устанавливать коробки и розетки в комнатах с повышенной влажностью!

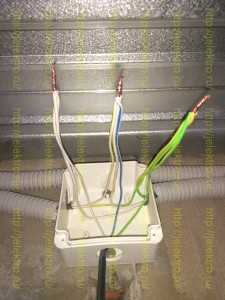

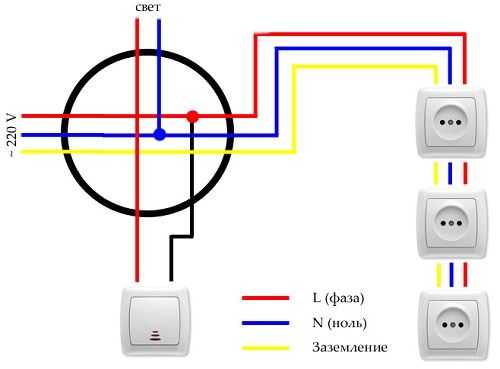

В главной распределительной коробки обычно есть три типа проводов, различающихся по своему назначению.
1. Фаза – провод, по которому ток проходит с силового щита в квартиру. Провод с напряжением, может быть белый, красный или коричневый.
2. Ноль – провод, по которому ток идёт обратно. Провод без напряжения, обычно синий провод.
3. Заземление – страховка на случай сбоев электропитания, испорченной изоляции или неисправной проводки, отводит ток «в землю». Обычно жёлто-зелёный провод. В старых домах обычно не присутствует.

Запомните! Когда ведёте работы по оголению/ соединению проводов в распределительной коробке, обязательно отключайте напряжение на щитке!

Как соединить провода в распределительной коробке, если вы не знаете наверняка назначение каждого из них? Если у вас два провода, а не три – это нетрудно будет определить с помощью отвёртки-индикатора, а также ножа или плоскогубцев.

8. Запомните, где фаза, а где ноль.
9. Выключите питание на щитке.
10. Обозначьте провода по назначению: например, налепите на «фазу» (не в месте оголения) изоленту красного цвета, а на ноль – изоленту синего цвета.

От главной распределительной коробки (находящейся у входа) провода расходятся к отдельным распределительным коробкам (в каждой комнате), а уже в них собираются группы проводов ото всей этой комнаты: к светильникам, розеткам и выключателям. Если вы сомневаетесь, как соединить провода в распределительной коробке, запомните: провода всегда соединяются фаза к фазе, ноль к нулю, а заземление к заземлению (если оно есть).

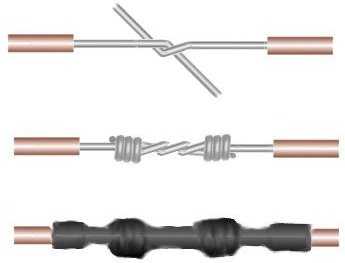

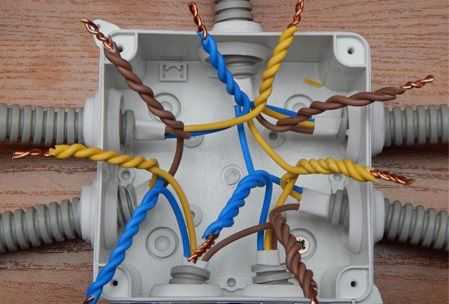

Скрутка – это способ, когда несколько проводов скручиваются между собой равномерно относительно друг друга (не забывайте, нужно делать это при отключенном питании). Это самый простой способ, т.к. он не требует дополнительных инструментов, но также и самый ненадёжный – от колебания температур металл может деформироваться, появятся зазоры между проводами, что будет означать большее сопротивление и быстрый износ проводки, изоляция может оплавиться. Тем не менее, скрутка обычно предшествует другим способам соединения. Провода скручиваются так:
1. Два провода с жилами из одного металла (медь+медь, алюминий+алюминий) зачищаются на 3-4 см. Если жилы из разного металла – скручивать нельзя, нужно использовать автоматические или болтовые зажимы.
2. Металлические концы накладываются друг на друга крест-накрест, если проводов два, и складываются вместе, если их больше.

После скрутки обычно делается пайка или сварка. Согласно нормативам, простая скрутка запрещена.

Пайка – это объединение двух металлических частей (в данном случае – проводов) с использованием металлического припоя, расплавляется вокруг них и обеспечивает герметичное соединение. Вам потребуется паяльник для пайки, наждачная бумага, флюс (канифоль), и оловянно-свинцовый припой (для соединения медных проводов). Возможно, соединять таким образом провода в распределительной коробке будет не очень удобно, зато надёжно, и проводка будет служить дольше.

1. Снимите с проводов изоляционный материал.
2. Зачистите металл наждачной бумагой до блеска.
3. Скрутите жилы между собой.
4. Нанести флюс на всю поверхность, которую собираетесь спаивать.
5. Нагрейте паяльник до температуры, с которой плавится припой (это должно быть указано при покупке, обычно 180-200 градусов).
6. Поднесите припой к жалу паяльника (обычно припой – это проволока).
7. Когда припой расплавится – нагрейте паяльником жилы, поднесите припой к скрутке и проследите, чтобы расплавленный металл затёк в скрутку и закрыл её со всех сторон.
8. После остывания и затвердевания спайки изолируйте место соединения изолентой.
Помните: хорошая спайка должна быть блестящей, а не матовой, она должна быть аккуратной, не бугристой, и должна закрывать всю поверхность скрутки, а не только её отдельные части.

Как соединить провода в распределительной коробке с помощью сварки?
Для этого вам понадобится сварочный аппарат (трансформатор), угольный электрод, специальный флюс для сварки, сварочные перчатки и очки.
1. Сделайте скрутку и обкусите кусачками выступающие концы.
2. Наденьте очки и перчатки.
3. Включите сварочный аппарат.
4. Поднесите угольный электрод к концу скрутки и подождите, пока концы проводов сплавятся в шарик. Этот процесс сопровождается ярким светом и шумом искрения.
5. Уберите электрод и выключите сварочный аппарат.
6. Подождите, пока соединение затвердеет и остынет.
7. Изолируйте с помощью изоленты (можно добавить изолирующую трубку).

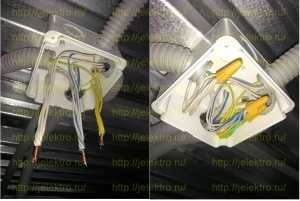

Существуют специальные зажимы для проводов (WAGО или болтовые). Зажимы WAGO неразъёмные, в них просто вставляются провода и закрепляются таким образом. Для болтовых зажимов нужно сперва выполнить скрутку, затем открутить болты в зажиме и вставить скрутку внутрь, затем плотно закрутить зажим.

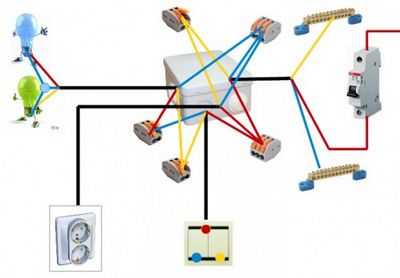

В распределительной коробке всегда соединяются между собой такие фазы, нули и заземления, которые идут от входящего провода (главного, проводимого в квартиру), на следующую распределительную коробку и на розетки (розетки между собой соединяются последовательно). В случае, когда нужно связать между собой выключатель и светильник, нужно направить в общую скрутку фаз фазу выключателя, и в общую скрутку нолей ноль светильника (тогда цепь будет замыкаться в выключателе, и при замене лампочки не будет риска получить удар током). Оставшиеся провода – фазу светильника и ноль выключателя – нужно скрутить между собой.

Видео как соединить провода в распределительной коробке:

Для вас доступны похожие статьи:

swoidom.com

Правильное соединение проводов в распределительной коробке

Любая электромонтажная схема содержит какие-то соединения, разветвления проводов или кабелей. Даже человек, далекий от электротехники, знает, что в его квартире, в каждой комнате, под обоями или штукатуркой находятся специальные коробки, в которых соединяются электрические провода. Их еще называют «дюзовые». Они круглые, сделаны из полимерного материала и закрываются крышкой. Располагают их под потолком (на 20 см ниже). Вот и разберемся, зачем они вообще нужны, и как правильно соединять провода в распределительной коробке.

 Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке. Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить провода, заизолировать место соединения и «закатать» все штукатуркой. Но при этом упускаются из виду некоторые вопросы:

1. В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
2.  Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;
3.  Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
4.  В плане пожарной безопасности преимущество такой коробки неоспоримо.

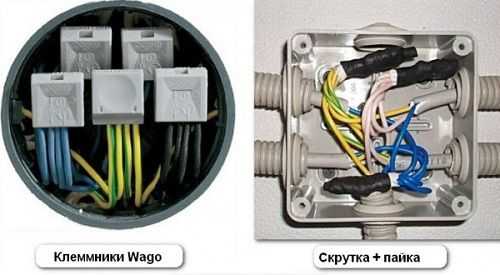

Способы соединения проводов

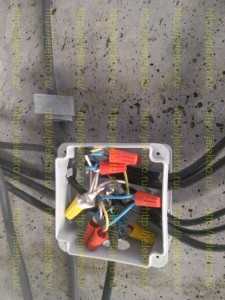

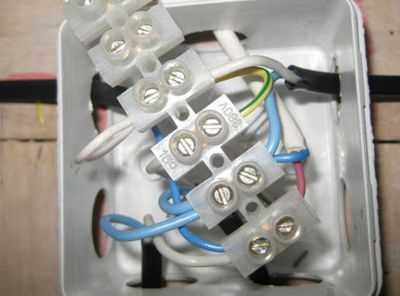

1. При помощи клеммных колодок. Этот способ наиболее предпочтителен во всех отношениях. Такие клеммные колодки продаются везде, и стоят они «копейки». Имея небольшие размеры, легко помещаются в распредкоробку. На клеммной колодке находится до двадцати пар контактов. Сама колодка изготовлена из мягкого «пластика», поэтому нужно просто отрезать необходимое количество пар и соединить провода, уложив сборку в коробку. Нужно только подумать о перспективе и оставить еще пару – тройку свободных контактов. Пригодится когда-нибудь;
2.  Пайка проводов. Это довольно проблематично, и маловероятно, что человек, не имеющий опыта в подобных делах, сможет качественно выполнить такую работу. Особенно, если речь идет об алюминиевых проводах. Да и времени это потребует довольно много, и работать неудобно под самым потолком. Поэтому этот способ скорее для профессионала. Лично я всегда пользовался клеммными соединениями — это достаточно надежно и удобно;
3.  Скрутка проводов. Более простой способ, чем пайка, но менее пригодный. Во-первых, если скрутка ненадежная, то провода могут искрить. А что может произойти от одной лишь искры, знает каждый;
4. Опрессовка. Довольно хлопотное занятие, которое требует приобретения термоусадочной трубки, специальных гильз, да и опыта тоже.

Все способы, кроме использования клемм, требуют изоляции соединений проводов. Для этого применяются специальные гильзы, которые надеваются на скрутку. Хотя некоторые «спецы» изолируют обычной изолентой. Опять-таки – это на «любителя», разница между специальными гильзами и хорошей изоляционной лентой в бытовых условиях будет невелика.

masterim.guru

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является не надежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, не смотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низко точных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все выше приведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

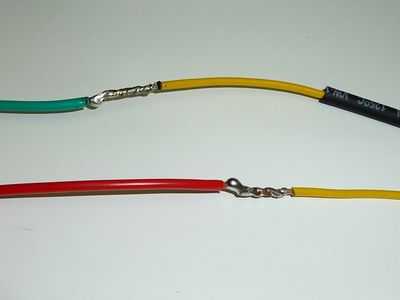

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивее соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом не доступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и не больших протекающих по проводникам токах, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электро безопасности должно быть не менее трех слоев.

Провода, строщенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

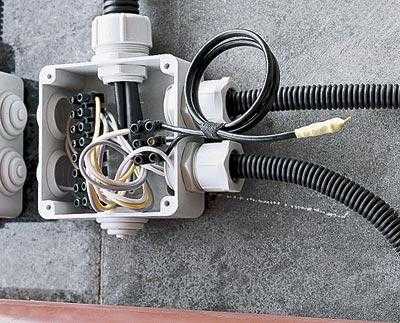

Соединение проводов в распределительных коробках

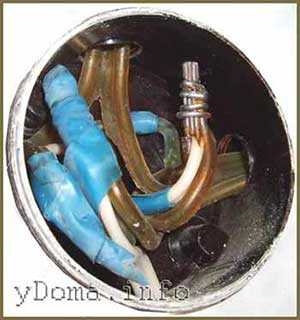

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, не преодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием не приемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженной медной проволокой и залил припоем с помощью 60 ватного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях не надежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – не разъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощю наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

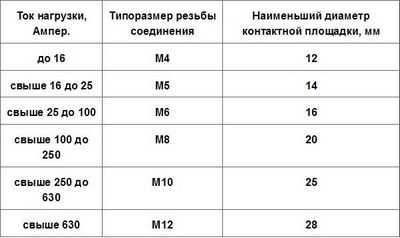

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

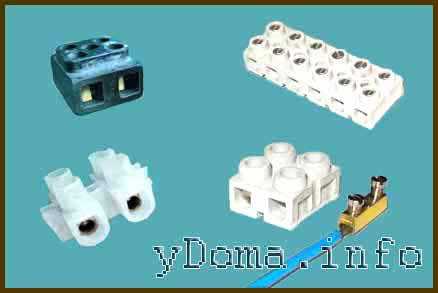

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится на много меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки
с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм ². По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит.

Пружинные клеммники Wago очень удобные для подключения люстр, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм². Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединений жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

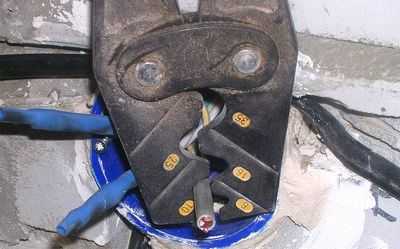

Соединение проводов большего сечения опрессовкой

Для соединения электро проводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм².

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) меж

ydoma.info

Соединение проводов в распределительной коробке 3 способа

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

В этой статье я расскажу о трех основных способах соединения проводов в распределительных (ответвительных) коробках, которые обеспечивают максимальную надежность и безопасность.

Для обеспечения максимальной надежности и безопасности электрическое соединение в распределительной коробке должно быть выполнено максимально надежным способом и обеспечивать максимально длительный срок службы, т.е. быть долговечным.

При проектировании электрических систем я выдвигаю три основных критерия — это:

1. Надежность.
2. Безопасность.
3. Долговечность.

В соответствии с этими критериями мой личный рейтинг самых надежных и безопасных методов соединения проводов в ответвительных коробках выглядит следующим образом.

1. Соединение проводов сваркой

Я считаю, что этот способ соединения проводов обеспечивает максимально надежное и безопасное соединение, которое не нуждается в обслуживании и служит десятилетиями.

Оно максимально приближено к неразрывному соединению.

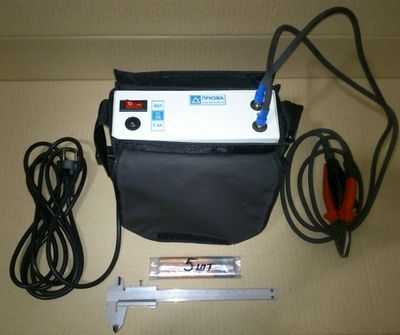

Недостаток этого способа — требуется специальный сварочный инвертор, опыт и соблюдения технологии. Применяется больше при больших объемах работ электромонтажными фирмами.

2. Соединение проводов опрессовкой

Этот способ занимает в моем рейтинге второе место по надежности и безопасности.

Для соединения проводов опрессовкой требуется гидравлический пресс или ручные пресс-клещи, и специальные гильзы для опрессовки.

Ручные пресс-клещи намного проще приобрести домашнему мастеру, поэтому этот способ более применим для самостоятельного электромонтажа.

Этот способ также требует соблюдения определенной технологии.

3. Соединение проводов пайкой

Это последний способ в моих предпочтениях, который позволяет обеспечить надежное и долговечное соединение.

Для соединения проводов пайкой для бытового применения потребуется электрический паяльник на 100 Вт или газовая горелка, припой и бескислотный флюс (канифоль, паяльная паста…).

Соединение по этому способу проще всего выполнять при домашнем электромонтаже.

Но к минусам этого способа надо отнести большую вероятность перегрева изоляции, поскольку для пайки необходим прогрев скрутки.

Все перечисленные способы соединения проводов в распределительных коробках обеспечивают надежное, безопасное и долговечное соединение, которое служит десятилетиями и не нуждается в обслуживании.

Важно! После выполнения соединения по одному из перечисленных способов его необходимо заизолировать.

Существуют и другие разрешенные способы соединения, но они не удовлетворяют моим требованиям к качеству, надежности, безопасности и долговечности соединения поэтому я их не рассматриваю и не использую!

Более подробно все три способа я рассмотрел в видео:

Три способа соединения проводов в распредкоробках

elektrik-sam.info

Соединение проводов в распределительной коробке

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Соединение проводов в распределительной коробке

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Первый шаг

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Третий шаг

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Четвертый шаг

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

Работаем в таком порядке.

Первый шаг

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Третий шаг

Насыпаем флюс в углубление нашего электрода.

Четвертый шаг

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Важное замечание! Соединение очень надежное и долговечное, но от его использования в местах, где кабели могут сильно нагреваться, профессионалы рекомендуют воздерживаться.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Важно! Контролируйте силу зажима, чтобы не нарушить целостность жил. В особенности осторожно работайте при соединении алюминиевых проводов.

Болтовые соединения

Болтовые соединения

Оконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Первый шаг

Надеваем на болт стальную шайбу.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Третий шаг

Надеваем следующую стальную шайбу.

Четвертый шаг

Надеваем колечко второго провода.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение.

Изучаем схему расключения коробки. Подключение проводов с заземлением (РЕ)

Подключение проводов без заземления (РЕ)

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Схема в распределительной коробке, двух светильников

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

Схема в распределительной коробке, двух светильников и группа розеток

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Изучаем схему расключения коробки

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Правильное соединение проводов в распределительной коробке

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

• кабели 3х2,5, ВВГ;
• кабели 2х2,5, АВВГ;
• выключатель на 2 клавиши;
• крепления;
• осветительные приборы;
• розетку;
• круглогубцы;
• рулетку;
• кусачки;
• плоскогубцы;
• плоскую отвертку;
• молоток.

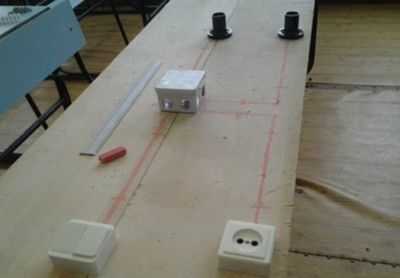

Второй этап – делаем разметку

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводов

Соединение проводов

Соединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Видео – Соединение проводов в распределительной коробке

abisgroup.ru

Соединение проводов в распределительной коробке

В этой статье мы поговорим, как правильно и грамотно выполнить соединение проводов в распределительной коробке. Казалось бы, все просто, но есть множество нюансов, которые помогут вам профессионально и без особых усилий добиться успеха в этой области буквально с первого раза. Итак, начнем.

Первое, что надо сделать, это оставить достаточный запас провода во время укладки, я оставляю обычно около 30 см. Пусть это будет перерасход провода, примерно на 1-10% (в зависимости от количества коробок и расстояний между ними), но… Впрочем, сейчас все увидите.

Метод соединения проводов в распределительной коробке

Второе, надо снять изоляцию с проводов. Делается это так: ножом вдоль провода делаем небольшой разрез. Если позволяет навык и умение можно сделать разрез до отверстия, в которое провод входит, но гораздо проще растянуть концы проводов в сторону (в кабеле марки ВВГ изоляция рвется очень легко, по сравнению с ПВС или КГ). И, конечно же, шансы на то, что вы повредите изоляцию жилы очень малы, это возможно к тому же и потому, что оставляется приличный запас провода.

Так выглядит провод после того, как я тяну жилы в разные стороны. Это удобно еще и тем, что дальше отверстия вы в любом случае не порвете.

Далее, аккуратно срезаете у основания распредкоробки верхнюю изоляцию провода.

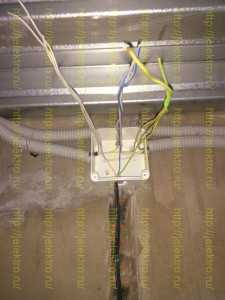

Все, что теперь требуется, аккуратно уложить провод в коробке, стараясь делать так, чтобы провода сошлись в одной точке. Делать это лучше поэтапно: начать с нулевого и заземляющего проводов, потому что они за очень редким исключением просто соединяются.

Откусываете лишние концы, оставляя провода примерно настолько, чтобы его сложить потом в коробке дважды. Здесь преследуется такая цель: если вы сделали не очень качественную скрутку и она начала греться, то пока дойдет до того места, где пересекаются разноименные провода, он уже остынет. Это позволит дольше не залезать в распредкоробку.

Теперь зачищаем концы примерно на 2 см. Если проводов очень много (ну скажем больше 6), то зачищать лучше побольше, чтобы было удобней потом делать скрутку. Зачищать лучше всего специальным инструментом. Для разовых работ можно приобрести недорогой. Я пользуюсь таким:

Можно и не приобретать, а зачищать ножом. Но ни в коем случае нельзя делать так:

Как бы не старались, вы в любом случае повредите жилу и при хорошем скручивании есть возможность если не оторвать, то значительно истончить место повреждения вследствие растягивания провода. Провод зачищается строго вдоль жилы. Срезается часть изоляции вдоль, затем отводится в сторону оставшаяся часть и срезается. Хотя лучше, все же, пользоваться специальным инструментом, на худой конец приноровиться и снимать изоляцию кусачками или бокорезами.

После того, как жилы зачищены, провода совмещаются так, чтобы изоляция всех проводов совпала. Лишние миллиметры жилы вы сможете обрезать, а вот подравнять изоляцию уже не сможете. Во всяком случае, даже если сможете, это вызовет очень большие трудности.

Берете в руки пассатижи и как следует скручиваете. При использовании СИЗ или КИЗ, провода скручиваются строго по часовой стрелке. Можно пользоваться такими клеммниками, как Wago, но при этом срез изоляции должен быть ровно 12 мм. (+3/-1 мм.), и провод надо вставлять до упора. Может возникнуть ситуация, когда провод не попал в зажим и не зафиксировался, хотя контакт есть – контакт со временем может пропасть. У Wago только один недостаток – цена. На заметку: если вам надо рассоединить провода, вставленные в Wago, надо с хорошим усилием тянуть провод из клеммника, поворачивая при этом клеммник вокруг провода влево-вправо.

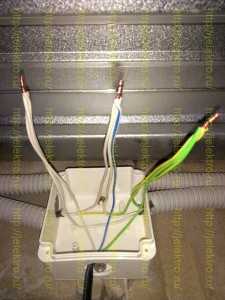

Теперь подрезаем оголенные жилы на нужную длину, при использовании СИЗ (сжим изолирующий) или КИЗ (клемма изолирующая) желтого цвета, это примерно 1,5 см.

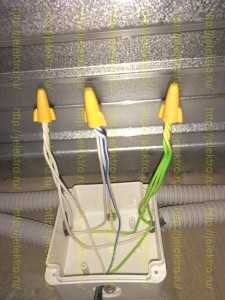

Берете СИЗ или КИЗ (вообще это одно и тоже, только названия разные) подходящего размера, и накручиваете на скрутку до упора, как можно сильнее.

На заметку, СИЗ лучше выбирать такие, чтобы внутренняя пружинка не была очень сильно конической, угол конуса должен быть как можно более острым. Я обозначил его красным цветом. Если будет очень большой конус, то провода обжимаются плохо.

Обжимка происходит таким образом:

Пружина 1 при наворачивании колпачка довольно сильно обжимает скрутку. Колпачок 5 придает пружине дополнительное усиление плюс изоляцию. Юбка 4 закрывает оголенные жилы проводов 3, а ушки 2- для хорошего упора пальцев, чтобы можно было тщательно затянуть СИЗ.
Использовать СИЗы лучше такие. Фирма ПластБизнес, г. Новосибирск.

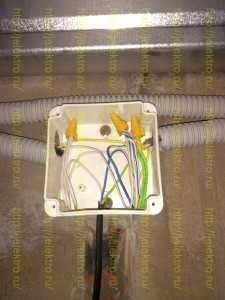

Осталось уложить провода в коробке. Делать это лучше таким образом, чтобы СИЗ оказался вверху. Это делается для того, чтобы в случае затопления (которое может и не произойдет никогда, но все же, вероятность такая существует) скрутки, как можно дольше оставались сухими.

Еще один нюанс: старайтесь, по возможности, развести фазный и нулевой с заземляющим провода в разные стороны. Это так же понижает вероятность замыкания в случае ненадежного контакта в скрутке.
Вот и все. Как видите, ничего сложного. Прелесть этого способа в том, что вы всегда можете открыть коробку и, увидев оплавленный конец, не разбирать все провода, а вытащить нужную скрутку (для этого никаких препятствий в виде паутины проводов), открутить СИЗ, откусить подгоревший металл и изоляцию (для этого есть запас провода), снова соединить и уложить. Например, в такой коробке, вы уже ничего не сможете сделать, да и разобраться куда какие провода тоже:

Так же вы видите оголенные жилы, которые можно случайно замкнуть, утрамбовывая такую коробку. Ну и запихать в нее еще что-то уже не получится. Чтобы разъединить какие-то провода в этой коробке нужно повозиться или разобрать всю коробку. А вот как эта коробка выглядела после моей переделки:

Конечно, не идеально, но тут особо выбирать не приходилось, запаса проводов никакого не было. И, тем не менее, можно заметить, что места появилось довольно много и при желании в эту коробку можно еще добавить провода.

Вот коробка с довольно большим количеством проводов, но изначально уложенная правильно и с хорошим запасом провода:

Вы скажете, коробка большая. Я с вами соглашусь, но и вы согласитесь, в этой коробке используется примерно 20% пространства. То есть уложить в маленькую коробку даже такую паутину не составит особого труда.

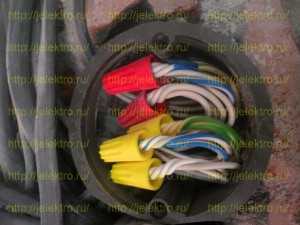

Или вот, пять проводов в три скрутки. Тоже очень хорошо видно, что все очень компактно умещается.

Вот, яркий пример. Шесть скруток в самой маленькой распределительной коробке.

Если у вас получится сделать, как у меня, можете считать себя профессионалами по монтажу распределительных коробок, а если при этом у вас получится хороший контакт в скрутках, то я буду искренне за вас рад. Засим откланиваюсь. Творческих вам успехов!
