Заземление на даче: как сделать его правильно

Отсутствие заземления на дачном участке может повредить изоляции электроприбора. Тогда высокое напряжение окажется на его корпусе. Ситуация усугубится, если рядом с поврежденным прибором окажутся предметы с естественным заземлением: любые трубы, открытые армирующие конструкций. Для поражения током достаточно будет прикоснуться к одной из них, пройтись босиком или в промокшей обуви по влажной поверхности. Поэтому пренебрегать организацией заземления не стоит.

Чаще всего для дачных домов выбирают треугольную схему заземления. Фото: Instagram montazh.ustanovka

Использование УЗО не является альтернативой заземлению. Только при его наличии защитное устройство будет работать правильно. Если обнаружится утечка тока, то механизм сразу же отключит питание участка, что защитит от опасных ситуаций.

Схемы заземления

Электрический ток всегда выбирает доступный проводник, у которого наименьшее сопротивление.

Для людей эта величина равна 1 кОм, поэтому при заземлении нужно использовать среды с меньшим показателем. Норматив для такой системы соответствует 30-10 Ом, последний вариант актуален при одновременном создании молниезащиты. Чтобы правильно рассчитать сопротивление контура, нужно учитывать и показатели грунта.

В момент заливки фундамента можно организовать заземление по контуру строения. Фото: Instagram home_saz

Грунт Удельное сопротивление (Ом*м)
Песок (уровень грунтовых вод менее 5 м) 1000
Песок (уровень грунтовых вод выше 5 м) 500
Чернозем 200
Влажная супесь 150
Глина полутвердая или меловой слой 60

Для получения наименьшего сопротивления требуется более глубоко погрузить электроды. Также проблему можно решить путем увеличения их числа. Контур организуется по одной из следующих схем.

1. Штыревая. Один электрод забивается очень глубоко. Вся система очень компактна, но для нее требуется специальный дорогостоящий комплект.

Сначала вбивается один отрезок, потом он наращивается следующим — и так до достижения необходимой длины электрода. Фото: Instagram sergei_panferov

2. Линейная. Все стержни располагаются в ряд. Если первая перемычка будет повреждена, то вся система выйдет из строя.

Такие системы отличаются большой протяженностью. Фото: Instagram balbuilding

3. Замкнутая.

Может иметь форму треугольника, овала и прямоугольника. Даже если одна перемычка повредится, система продолжит работать. Поэтому такая схема используется чаще.

Внутри дома все провода заземления собираются на одной пластине. Фото: Instagram montazh.ustanovka

Контур желательно располагать на максимальном удалении от часто посещаемых мест, оптимальным считается расстояние 10 м. Если изоляция будет повреждена, то рядом с заземлением будет опасно находиться. Для дополнительной защиты область расположения контура обносят загородкой.

Что потребуется для заземления на даче?

  • Аппарат для сваривания, для соединения конструкции. Другие способы неэффективны, контакт не будет надежным, поэтому и контур не сможет работать стабильно.
  • Болгарка. Нужна для нарезания металла на отрезки необходимого размера.
  • Штыковая лопата. Электроды будут заглубляться в почву.

Проверьте, все ли материалы и инструменты у вас есть. Фото: Instagram engineering_profile

  • Перфоратор. Пригодится для проделывания отверстия в стене.
  • Кувалда. Желательно выбрать вариант потяжелее, потому что штыри придется забивать не меньше, чем на 2 метра.
  • Гаечные ключи.
  • Стальной уголок длиной 2 метра, размером не меньше 0,5х0,5 см. Лучше использовать нержавеющую сталь. Также подойдет прямоугольный профиль с сечением не менее 150 мм2 или арматура. При выборе последней нужно использовать гладкие варианты, рельеф ухудшит контакт.
  • Четыре металлических полосы толщиной 4 мм и шириной 40 мм. Три из них должны иметь длину 1,2 м, а последняя доходить от места монтажа до крыльца дома.
  • Болт М8 или М10.
  • Медный провод толщиной от 6 кв. мм, подбирается по сечению фазного проводника.

Как организовать заземление

1. Подготовка места. Выкапываются три траншеи в форме равнобедренного треугольника. Глубина равна 1 м, ширина — 50 см, длина стороны 1,2 м. От одного из углов необходимо прокопать канаву, идущую к щитку.

2. Электроды забиваются в углах треугольника, чтобы это было проще сделать, можно заточить концы болгаркой. Если почва будет слишком высокой плотности, то придется заняться бурением шурфов. Стержни должны выступать над землей, чтобы к ним можно было приварить стальные элементы.

Иногда под контур нужно вырыть котлован, но в большинстве случаев достаточно канав. Фото: Instagram montazh.ustanovka

3. Далее электроды соединяются стальными полосами. Самая длинная приваривается к углу, от которого отходит канава к распределительному шкафу. Желательно сделать на ней небольшой изгиб возле места крепления для компенсации расширения металла при температурных скачках. Красить металлические части нельзя, допускается только обработка швов антикоррозионным составом.

Для защиты от окисления клемма закрывается корпусом, но лучше ее расположить внутри дома. Фото: Instagram electropavel_official

4. К концу самой длинной полосы присоединяется болт для соединения с клеммой. На нее будет приходить провод заземления из щитка. Теперь в стене нужно просверлить отверстие и вставить пластмассовую гильзу.

Если использовать штырьевой метод, то заземление получится максимально компактным. Фото: Instagram montazh. ustanovka

5. Другой вариант соединения предусматривает приваривание к полосе длинной стальной шпильки.

6. После этого провод идет к распределительному щиту. Рекомендуется объединить все провода заземления на пластине из бронзы.

Проверка системы

Не спешите закапывать траншею — сначала нужно измерить сопротивление. Если прибора нет, то подойдет лампа накаливания. Она должна гореть с той же яркостью, что и при включении в сеть 220 В. При несоблюдении условия придется проверить контакты или увеличить число электродов. Есть еще вариант с выливанием солевого раствора в траншею. Это улучшит показатели, но снизит устойчивость к коррозии, поэтому пользоваться хитростью нежелательно.

Домашняя электросеть надежно защищена при сопротивлении меньше 10 Ом. Фото: Instagram sergei_panferov

После окончательной проверки место засыпается землей и тщательно утрамбовывается. Теперь можно приглашать представителей энергоснабжающей компании, которые оформят разрешающую документацию.

Ведь процесс создания контура заземления показан в видео.

Как сделать заземление на даче

Строительство частного дома или загородной дачи всегда сопряжено с большим объемом электротехнических работ. В этом диапазоне задач, наряду с подводкой электропитания к дому, установке распределительного и защитного оборудования, прокладке внутренних линий, не меньшую значимость имеет и грамотно спланированная и исполненная система заземления. К сожалению, при проведении «самостроя» неопытные хозяева про этот момент достаточно часто забывают или же даже намеренно его игнорируют, пытаясь достичь какой-то ложной экономии денежных средств и трудозатрат.

Как сделать заземление на даче

А между тем система заземления имеет чрезвычайную важность – она способна предупредить многие неприятности, которые могут привести к весьма печальным или даже трагическим последствиям. Согласно существующим правилам, специалисты электросетей не произведут подключение дома к линии электропередач, если этой системы в доме нет или же она не отвечает необходимым требованиям. И владельцу, так или иначе, придется решать вопрос, как сделать заземление на даче.

В современных домах городской застройки контур заземления обязательно предусматривается еще на стадии проектирования здания и его внутренних коммуникаций. Хозяину частного жилья этот вопрос придется решать самому – приглашать специалистов или постараться все сделать своими руками. Пугаться не надо – все это является вполне выполнимой задачей.

Для чего необходим контур заземления

Для того чтобы понять важность заземления, достаточно базовых понятий из школьного курса физики.

Подавляющее большинство частных домов запитываются от однофазной сети переменного тока 220 вольт. Электрическая цепь, необходимая для работы всех приборов или установок обеспечивается наличием двух проводников – собственно, фазой и нулевым проводом.

Типовые схемы проводки однофазной электросети

Конструкция всех электрических приборов, инструментов, бытовой и иной техники предусматривает элементы изоляции и защитные приспособления, которые должны предотвратить попадание напряжения на токопроводящие корпуса или кожухи. Тем не менее, вероятность такого явления никогда не исключается – изоляция может быть пробита разрядом, прогореть от ненадежных, искрящих контактов в соединениях проводов, могут выйти из строя элементы схемы и т.п.  В этом случае фазное напряжение может попасть на корпус прибора, прикосновение к которому становится чрезвычайно опасным для человека.

Особую опасность представляют ситуации, если рядом с таким неисправным прибором находятся металлические предметы, имеющие так называемое естественное заземление – стояки отопления, водопроводные или газовые трубы, открытые элементы армирования строительных конструкций и т. п. При малейшем касании к ним цепь может замкнуться, и смертельно опасный ток пройдет через тело человека в сторону меньшего потенциала. Не менее опасны подобные ситуации и в том случае, если человек стоит босой или в мокрой обуви на влажном полу или земле – тоже есть все предпосылки к замыканию цепи переменного тока от корпуса прибора.

Одно из выраженных свойств электрического тока в том, что он обязательно выберет проводник с минимальным сопротивлением. Значит, необходимо заранее создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в случае пробоя на корпус напряжение будет безопасно отводиться.

Сопротивление человеческого тела – величина непостоянная, зависящая и от индивидуальных особенностей, и даже от временного состояния человека. В электротехнической практике эту величину обычно принимают за 1000 Ом (1 кОм). Стало быть, сопротивление заземляющего контура должно быть многократно ниже. Существует сложная система расчетов, но обычно оперируют величинами в 30 Ом для бытовой электросети частного дома и 10 Ом в том случае, если заземление используется еще и в качестве защиты от молнии.

УЗО будет корректно работать только при наличии заземляющего контура

Могут возразить, что все проблемы вполне решаемы установкой специальных защитных устройств (УЗО). Но для корректной работы УЗО заземление также является необходимостью. При появлении даже малейшей утечки тока цепь практически мгновенно замкнется и устройство сработает, отключив опасный участок домашней электросети.

Некоторые хозяева пребывают в предубеждении, что для заземления достаточно использовать трубы водопровода или отопления. Это – чрезвычайно опасно и абсолютно ненадежно. Во-первых, гарантировать эффективный отвод напряжения невозможно – трубы могут быть сильно окислены и не иметь достаточно хорошего контакта с землей, а кроме того, на них нередко бывают пластиковые участки. Не исключается и поражение током при прикосновении к ним в случае пробоя электропитания на корпус, причем такой опасности могут быть подвержены в том числе и соседи.

Вилка и розетка с заземляющим контактом

Большинство современных электроприборов сразу оснащаются кабелем питания с трехконтактной вилкой. Соответствующие розетки должны устанавливаться и при проведении работ по монтажу проводки в доме. (Некоторые электроприборы старых моделей имеют вместо этого контактную клемму на корпусе для подключения заземления).

Цветовая маркировка проводов однофазного кабеля

Есть строго определённая цветовая «распиновка» проводов: синий провод однозначно является «нулевым», фаза может иметь различную расцветку, от белой до черной, а заземляющий – всегда желто-зеленый.

И вот, зная это, некоторые «мудрые» хозяева, желая сэкономить на обновлении проводки и организации полноценного заземления, просто делают в розетках перемычки между нулевым контактом и заземляющим. Однако, этим они не решают проблемы, а, скорее, усугубляют ее. При определенных условиях, например, при перегорании или плохом контакте рабочего нуля в каком-то участке цепи, или при случайной перефазовке, на корпусе приборов появится фазный потенциал, причем это может случиться в самом неожиданном месте дома. Опасность поражения током возрастает в такой ситуации многократно.

Заземление — это надежная защита от многих неприятностей

Вывод из всего сказанного – заземление является обязательным конструктивным элементом домашней электрической сети. Оно выполняет сразу функций:

  • Эффективный отвод утечки напряжения с токопроводящих деталей, прикосновение к которым может вызвать поражение током.
  • Выравнивание потенциалов всех объектов в доме, например, заземленных приборов и труб отопления, водопровода, подачи газа.
  • Обеспечение корректной работы всех установленных систем и устройств безопасности – плавких предохранителей, автоматов или УЗО.
  • Немаловажное значение имеет заземление и в предотвращении накопления на корпусах бытовых приборах статического заряда.
  • Особую важность приобретает оно для современной электроники, особенно – вычислительной техники. Например, работа импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпуса системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.

Теперь, когда важность системы заземления разъяснена, можно перейти к вопросу, как ее сделать условиях частного дома самостоятельно.

Цены на защитную автоматику

Защитная автоматика

Какими бывают системы заземления в частных домах

Итак, грамотно исполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением созданного контура. Однако, грунт — грунту рознь – разные его типы серьезно отличаются друг от друга удельным сопротивлением:

Тип грунтаудельное сопротивление грунта (Ом × м)
Песок (при уровне грунтовых вод ниже 5 м)1000
Песок (при уровне грунтовых вод выше 5 м)500
Плодородная почва (чернозем)200
Влажная супесь150
Полутвердый или лесовидный суглинок100
Меловой слой или полутвердая глина60
Графитовыен сланцы, глинистый мергель50
Суглинок пластичный30
Пластичная глина или торф20
Подземные водоносные слоиот 5 до 50

Очевидно, что те слои, которые обладают наименьшим удельным сопротивлением, располагаются, как правило, на значительной глубине. Но и при заглублении электрода получаемых результатов может быть недостаточно. Проблема эта решается несколькими способами – от увеличения глубины установки штыревых электродов, до увеличения их числа, расстояния между ними или общей площади контакта с грунтом. На практике чаще всего применяются несколько основных схем:

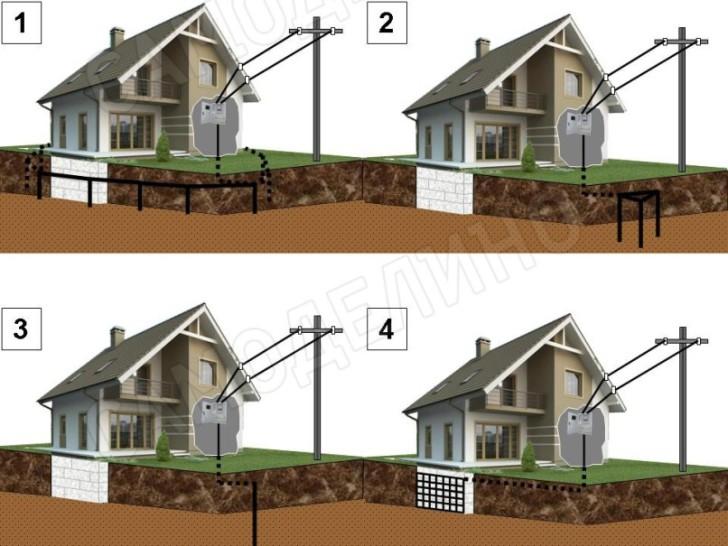

Возможные схемы заземления в частном доме
  • Схема «а» — установка заглубленного металлического замкнутого контура по периметру дома. Как вариант – неглубоко забитые штыри, соединённые по кольцу шиной.

В дачном строительстве применяется она нечасто из-за большого объема земляных работ или в связи с особенностями расположения построек на участке.

  • Схема «б», пожалуй, самая популярная у владельцев загородного жилья. Три или больше умеренно заглубленных штыревых электрода, связанных одной шиной – такую конструкцию несложно выполнить самостоятельно даже на ограниченном пространстве.
  • На схеме «в» показано заземление с одним электродом, установленным на большую глубину. Иногда подобную систему устраивают даже в подвале здания. Схема удобная, но не всегда исполнимая – ее практически невозможно реализовать на каменистых грунтах. Кроме того, для такой системы заземления нужно использовать специальные электроды – речь о ней пойдет чуть ниже.
  • Схема «г» — достаточно удобная, но лишь в том случае, если она была продумана еще на стадии проектирования дома, а выполнена во время заливки фундамента. Воплощать ее в жизнь на готовом здании будет крайне нерентабельно.

Итак, проще всего реализовать с минимальными затратами схемы «б» или, по возможности, «в».

Заземление с использованием самодельных металлических деталей

Чтобы сделать систему заземления такого типа, потребуются металлические профили, сварочный аппарат, инструменты для земляных работ, кувалда. В ряде случаев, при сложных плотных грунтах, может понадобится ручной бур.

Схематично эта система выглядит подобным образом:

Наиболее часто применяемая схема заземления частного дома

Место расположения заглубленных электродов выбирается с тем расчетом, чтобы было максимально удобно подвести заземляющую шину к распределительному щитку. Оптимальное расстояние от дома – 3— 6 метров. Допустимые пределы – не ближе одного метра и не далее десяти.

Размеры, указанные на схеме, отнюдь не являются какой-то догмой. Так, сторона треугольника может быть и до трех метров в длину, а глубина забивки штыря может быть  несколько меньшей — 2,0 ÷ 2,5 м. Количество электродов тоже может меняться – если грунт плотный и на большую глубину забить штыри не удается, можно увеличить их количество.

Здравый совет – заранее обратиться в местную службу энергоснабжения за получением рекомендаций по выполнению заземляющего контура. У этих специалистов наверняка есть продуманные и опробованные в данном регионе схемы. Кроме того, они смогут помочь просчитать размеры и исходя из планируемой нагрузки домашней электросети – это тоже имеет значение.

Металлический прокат, который может быть использован для заглубляемых электродов

Что может послужить электродами? Для этих целей чаще всего используют стальной уголок с полкой 50 × 50 мм и толщиной не менее 4 ÷ 5 мм. Могут применяться трубы, лучше – оцинкованные с толщиной стенок не менее 3,5 мм. Можно взять стальную полосу с площадью поперечного сечения порядка 48 мм² (12 × 4), но ее сложнее вбить вертикально в грунт. Если решено использовать стальной прут, то тоже лучше брать оцинкованный, диаметром не менее 10 мм.

Чтобы связать штыри в один контур, используют полосу 40 × 4 мм или катанку 12 – 14 мм. Этот же материал подойдёт для прокладки шины заземления к точке ввода ее внутрь дома.

  • Итак, первоначально на выбранном месте делается разметка.
Котлован и траншея для контура заземления
  • Затем целесообразно отрыть небольшой котлован намеченной формы на глубину до 1 метра. Минимальная глубина – 0,5 м. Одновременно роется траншея на ту же глубину – по ней от контура к цоколю дома пойдет шина заземления.
Можно не рыть котлован, а ограничиться выкапыванием траншей
  • Задачу можно несколько упростить, выкапывая не сплошной котлован, а лишь траншеи по периметру создаваемого контура. Главное, чтобы их ширина позволяла свободно проводить забивку электродов и сварочные работы.
Края уголков нужно обрезать и заточить,, чтобы они легче входили в грунт
  • Готовятся электроды нужной длины. Край, которыми они будут вбиваться в землю, необходимо заострить шлифмашинкой, обрезав его под углом. Металл должен быть чистым, неокрашенным.
Электроды последовательно забиваются в землю на нужную глубину
  • В намеченных местах электроды вбиваются в землю с помощью кувалды или электромолота. Их заглубляют так, чтобы в котловане (траншее) они выступали над уровнем поверхности примерно на 200 мм.
Электроды с помощью сварки соединяются стальной полосой
  • После того, как все электроды забиты, из связывают общей шиной (горизонтальным заземлителем) из металлической полосы 40 × 4 мм. Здесь применима только сварка, хотя можно встретить рекомендации обойтись болтовым соединением. Нет, чтобы обеспечить надежное и долговечное заземление эту обвязку обязательно приваривают – резьбовой контакт, размещенный под землей, быстро окислится, сопротивление контура резко возрастет.
Шина приваривается к контуру и проводится до цоколя здания
  • Теперь можно проложить шину из той же полосы к фундаменту дома. Шина приваривается в одному из забитых электродов и укладывается в траншею затем она заходит на цоколь здания.
  • Шина крепится к цоколю. На рисунке не показано, но целесообразно перед точкой крепления предусмотреть небольшой изгиб, так называемый «компенсационный горб», чтобы компенсировать линейные расширения металла при перепадах температур. На конце полосы приваривается болт с резьбой М10. К нему будет крепиться медная клемма с проводом заземления, который уйдет на распределительный щиток.
Клеммный переход на провод заземления
  • Для прохождения провода через стену или через цоколь сверлится отверстие и в него вставляется пластиковая гильза. Провод используется медный, сечением 16 или 25 мм² (этот параметр лучше заранее уточнить у специалистов). Гайку и шайбы для соединения тоже лучше использовать медные.
В данном случае шина заземления из арматуры заведена внутрь помещения
  • Иногда поступают и иначе – к шине приваривают длинную стальную шпильку, так чтобы она проходила насквозь через стенку дома, также через гильзу. В этом случае клеммная часть окажется в помещении и меньше будет подвержена окислению под действием повышенной влажности воздуха.
Бронзовая распределительная пластина для подключения проводов заземления
  • Заземляющий провод заводится к электрическому распределительному щитку. Для дальнейшей «раздачи» лучше всего применять специальную пластину из электротехнической бронзы – к ней будут крепится все провода заземления, уходящие к точкам потребления.
По окончании монтажа необходимо произвести проверку работоспособности ситемы

Не следует торопиться сразу же засыпать смонтированный контур грунтом.

— Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам – это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

— Во-вторых, необходимо проверить сопротивление получившегося контура. Для этих целей лучше пригласить специалистов энергоснабжающей организации, тем более что их вызов, так или иначе, будет необходим для получения разрешительных документов.

Если результаты проверки показывают, что сопротивление велико, необходимо будет добавить еще один или даже несколько вертикальных электродов. Иногда перед проверкой идут и на хитрости, обильно поливая места около заколоченных в грунт уголков насыщенным раствором обычной поваренной соли. Это безусловно, улучшит показатели, однако, не стоит забывать и о том, что соль активизирует коррозию металла.

Обычная поваренная соль существенно снижает сопротивление контура, но, увы, активизирует коррозию металла

Кстати, если забить уголки не получается, то прибегают к бурению скважин на нужную глубину. После установки электродов их с максимально возможной плотностью заполняют глиняным грунтом, в который также перемешивают с солью.

После того как работоспособность контура заземления проверена, необходимо обработать сварные швы антикоррозийным составом. Это же можно проделать и с шиной, идущей к зданию. Затем, после высыхания мастики, котлован и траншеи засыпаются грунтом. Он должен быть однородным, не замусоренным и без щебеночных включений. Затем место засыпки тщательно утрамбовывается.

Видео: монтаж заземляющего контура с применением металлического уголка

Использование готовых заводских комплектов

Весьма удобны для организации заземления на даче готовые комплекты заводского изготовления. Они представляют собой набор штырей с соединительными муфтами, позволяющими наращивать глубину погружения в грунт по мере забивки.

Система заземления с одним штырем

Эта система заземления предусматривает монтаж одного штыревого электрода, но на большую глубину, от 6  и даже до 15 метров.

В комплект обычно входят:

  • Штыри стальные длиной 1500 мм с оцинкованной или омеднённой поверхностью, или же сделанные из нержавеющей стали. Диаметр штырей может в разных комплектах отличаться – от 14 до 18 мм.
Комплект штанг для сборки заземляющего электрода
  • Для их соединения они оснащаются резьбовыми муфтами, а для удобства проходки через грунт в комплект входит стальной наконечник.
Соединительная резьбовая муфта и наконечник для упрощения забивки

В некоторых комплектах муфты являются не резьбовыми, а запрессовочными. В этом случае один конец заземляющего штыря сужен  с помощью ковки и имеет ребристую поверхность. При ударном воздействии происходит прочное соединение и достигается надежный электрический контакт между стержнями.

Штыри могут иметь и запрессовочную муфту
  • Для передачи ударного воздействия предусматривается специальная насадка (нагель) из высокопрочной стали, которая не будет деформироваться от воздействия молота.
Нагель — насадка, которая будет передавать ударное усилие от молота
  • В некоторых комплектах предусмотрено наличие специального переходника, который позволяет использовать в качестве забивного инструмента мощный перфоратор.
Забивание электрода с помощью перфоратора

Для установки такой системы заземления также целесообразно вырыть небольшой котлован глубиной до метра и такой же в диаметре, хотя некоторые предпочитают даже наружное размещение.

Наращивание электрода по мере забивки в грунт

Штыри последовательно вбиваются с наращиванием на нужную глубину.

Затем на оставленный на поверхности участок (порядка 200 мм) надевается латунный контактный зажим.

В такой контактный зажим могут быть вставлены или металлическая шина, или провод заземления

В него вставляется или токопроводящая шина из металлической полосы, или же сразу кабель заземления сечением 25 кв. мм. Для соединения со стальной полосой предусмотрена специальная прокладка, которая не даёт возможности для электрохимического контакта между мелью стержня и сталью (цинком). В дальнейшем шина или кабель заводятся в дом и подключаются к распределительному щитку точно так же, как это было описано выше.

Видео: забивка штыревых электродов вручную

Цены на комплектующие для молниезащиты и заземления

Комплектующие для молниезащиты и заземления

Какой тип покрытия стержней выбрать – оцинкованный или омедненный?

  • С точки зрения экономичности, оцинковка с тонким слоем (от 5 до 30 мкм) выгоднее. Эти штыри не боятся механических повреждений при монтаже, даже оставленные глубокие царапины не влияют на степень защищенности железа. Тем не менее, цинк является довольно активным металлом, и, защищая железо, окисляется сам. Со временем, когда весь слой цинка прореагировал, железо остается без защиты и быстро «съедается» коррозией. Срок службы подобных элементов обычно не превышает 15 лет. А делать цинковое покрытие более толстым – это стоит немалых денег.
Сравнительный тест: оцинкованный (слева) и омедненный (справа) электрод после 10 лет эксплуатации в условиях агрессивной среды кислого грунта
  • Медь же, наоборот, не вступая в реакции, защищает закрываемое ею железо, которое более активно с точки зрения химии. Такие электроды могут без ущерба эффективности служить очень долго, например, производитель гарантирует их сохранность в суглинистой почве вплоть до 100 лет. Но при монтаже следует проявлять осторожность – в местах повреждения слоя омеднения наверняка возникнет участок коррозии. Чтобы снизить вероятность этого, слой омеднения делают достаточно толстым, до 200 мкм, поэтому такие штыри значительно дороже обычных оцинкованных.

Каковы общие достоинства такого комплекта системы заземления с одним глубоко размещённым электродом:

  • Монтаж не представляет особой сложности. Не требуется объемных земляных работ, не нужен сварочный аппарат – все производится обычным инструментом, который есть в каждом доме.
  • Система очень компактна, ее можно разместить на крошечном «пятачке» или даже в подвале дома.
  • Если используется омедненные электроды, то срок службы такого заземления будет исчисляться несколькими десятками лет.
  • Благодаря хорошему контакту с грунтом достигается минимальное электрическое сопротивление. Кроме того, на эффективность системы практически не влияют сезонные условия. На уровень промерзания грунта приходится не более 10% длины электрода, и зимние температуры никак не могут отрицательно сказаться на проводимости.

Есть, конечно, и свои недостатки:

  • Такой тип заземления не может быть реализован на каменистых грунтах – скорее всего, забить электроды на требуемую глубину не удастся.
  • Возможно, кого-то отпугнет и цена комплекта. Однако это – вопрос спорный, так как качественный металлический прокат для обычной схемы заземления тоже стоит недешево. Если еще присовокупить длительность эксплуатации, простоту и быстроту монтажа, отсутствие необходимости в специализированном инструменте, то, вполне возможно, такой подход к решению проблемы заземления может показаться даже более перспективным с точки зрения экономичности.
Видео: как сделать заземление не даче с помощью модульной штыревой системы

как правильно сделать заземление, основные схемы, устройство контура

Людям, проживающим в собственном частном доме или на даче, нужно обязательно защитить себя от возможности поражения электрическим током. Для этого главную электрическую установку в частном доме нужно соединить с землей (заземлить), при помощи проводника. Даже человек, не знакомый с электричеством, может самостоятельно сделать заземление для своего частного дома. Рассмотрим, как можно сделать его на даче, и его основные схемы.

Чтобы безопасно использовать электричество на даче, нужен правильный заземляющий контур, который объединяет все бытовые электрические приборы.

Зачем необходим заземляющий контур

Заземление для дома, это соединение электрических установок с металлическим контуром, который помещен в грунт. Все дело в том, что электрические приборы в рабочем состоянии не проводят ток, но если происходит нарушение изоляции, то корпус будет находиться под напряжением. Прикосновение к такому устройству для человека может стать очень опасным. Чтобы его не поразил электрический ток, и используется заземляющий контур.

Кроме этого, большую опасность представляют металлические предметы, которые могут находиться рядом с неисправным устройством. Это могут быть: водопроводные трубы, стояки отопления и так далее. Даже при небольшом касании к ним, цепь может замкнуться. В результате смертельно опасный ток пройдет через человеческое тело. Поэтому многие современные электроприборы оснащены специальным кабелем питания, который имеет трех контактную вилку. Соответствующие розетки должны быть установлены в доме.

Заземляющий контур:

  • Защищает от поражения током.
  • Уменьшает уровень высокочастотных магнитных помех, которые излучают бытовые приборы.
  • Обеспечивает безопасную работу электрических устройств, которые работают там, где влажность повышена. Например, стиральные машины, бойлеры и водонагреватели.
  • Уменьшает шумовые помехи.

Благодаря заземлению владелец загородного дома может быть уверенным, что при скачке напряжения в сети имеющаяся в доме бытовая техника не испортится и никто из людей не пострадает.

Основные виды

Схему заземления можно разделить на два вида: рабочее и защитное заземление.

Защитное. Электрическое оборудование соединяется с землей. Это наиболее распространенный и простой вариант защиты от поражения электрическим разрядом.

Рабочее заземление. Его применяют, когда нужно предотвратить повышение напряжения, которое возникает при разрушении изоляции. Например, при попадании в дом молнии.

Какую бытовую технику нужно заземлять

Бойлер. Его заземление является одним из самых важных моментов. Все дело в том, что материал бойлера часто выполнен из нержавеющей стали, а она плохо противостоит воздействию блуждающих токов, которые отводятся заземлением. Этот блуждающий ток может поразить человека, который принимает душ, или при простом касании к бойлеру.

Стиральная машина. Имеет высокую электрическую емкость, которая образуется благодаря влажности в помещении.

Компьютер. Его блок питания устроен таким образом, что рабочая утечка может быть даже больше, чем у стиральной машины.

Электрическая плита. Имеет высокую мощность, и как результат высокую вероятность пробоя.

Принцип действия заземления

Если человек соприкасается с устройством, у которого на поверхности возникло напряжение, ток уходит в землю не через человеческое тело, а через проводник. Это происходит потому, что у человека сопротивление тела составляет один килоОм, а у проводника — четыре Ома. Поэтому ток выберет самый простой и быстрый путь движения от устройства к земле, которая имеет большую электроемкость.

Самый простой пример заземления, это громоотвод (молниеотвод). Это заземление только между землей и небом. Электрический разряд попадает в длинный металлический штырь, и, не затрагивая самого жилого строения, уходит в землю. В общую схему заземления громоотвод тоже входит.

Как сделать заземление на даче своими руками

Такая схема состоит из трех электродов, которые вкопаны в землю, и металлической сварной конструкции, которая отводит электричество. Использование нескольких электродов нужно для того, чтобы хватило площади заземляющего контура для защиты.

Самое главное, это не ставить электроды на большом расстоянии один от другого. Иначе поверхность моделируемой площади сможет нарушиться, и эффективность заземляющего контура намного уменьшится.

Заземление для дома изготовляется из стали с разным покрытием или из луженой или оцинкованной меди.

Схема контура заземления своими руками

Высота электрода, который вкапывается в землю, должна быть от двух до трех метров. Электроды располагаются на земле по принципу равнобедренного треугольника. Нужно отметить, что расстояние между ними должно быть не менее одного метра. Металлическая пластина связывает их между собой. Ее крепят к электродам при помощи сварки.

Как сделать заземление частного дома своими руками? Для этого необходимы:

  • Металлический уголок размера 50х50 миллиметров и длинной от двух до трех метров.
  • Металлическая платина размерами 40 х 4 миллиметров .

На выбранном участке необходимо сделать разметку равнобедренного треугольника, у которого стороны будут по три метра.

По разметке выкапывается траншея глубиной в семьдесят сантиметров, и по углам необходимо забить уголки, которые и будут заземляющими электродами.

Электроды нужно соединить металлической полосой и при помощи стального провода притянуть его к дому. В том месте, где будет распределение заземляющей цепи по дому, делается соединение (на болтах) с медным проводом и его нужно распределить по инженерной электросети. После этого нужно только засыпать выкопанную траншею землей.

Проверка заземления

Перед тем как запустить систему заземления на даче в эксплуатацию, его необходимо проверить на работоспособность. Для тестирования работоспособности системы необходимо воспользоваться специальным устройством, которое называется омметр. Необходимо знать, что для частного дома сопротивление не должно превышать тридцать Ом. Это при условии, что дом подключен к сети напряжения двести двадцать вольт.

Идеальным показателем сопротивления можно считается нулевая величина. Это говорит о том, что электричество полностью гасится землей. Но на практике идеального показателя добиться невозможно. Поэтому есть специальные нормативы значения, которые высчитываются, исходя их конструктивных особенностей заземляющего контура. Можно посмотреть на схеме.

Необходимо отметить, что в отсутствие такого устройства, проверять работоспособность можно при помощи простой лампочки, соединив один контакт с фазой в сети, а второй с заземлением. Чем более ярко будет гореть лампочка, тем меньше сопротивление в контуре.

Еще один способ заземления для дома своими руками

Этот способ тоже довольно эффективный и позволяет значительно уменьшить количество земляных работ. Речь идет о заземлении в подвале. Именно в подвале имеется возможность установить контур заземления. При таком монтаже нужно отступать не менее одного метра от каждой стены. Электроды нужно забивать на глубину один или полтора метра. Это позволит существенно сократить время на установку заземления, а эффективность заземления останется на высоком уровне. Можно посмотреть на схеме.

Итак, заземление на дачном участке, сделанное своими руками, способно намного увеличить уровень безопасности загородного дома, при условии, что монтаж выполнен правильно. Несмотря на то, что этот процесс довольно трудоемкий, справиться с ним смогут даже новички, которые не занимались до этого электромеханическими работами.

Необходимо отметить, что очень важно использовать во время работы только качественные материалы и обязательно соблюдать технику безопасности во время работы.

Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Содержание статьи

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м).  Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Выход заземления у стены дома с приваренным на конце болтом

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

Набор модульной системы заземления

.

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

Как сделать заземление в частном доме самому, своими руками, схемы, фото, видео

Если вы читаете эту статью, то наверняка уже знаете для чего делается заземление в частном доме.

Важное напоминание

А для тех, кто еще сомневается в целесообразности выполнения таких работ мы напомним.

Заземление предназначено для отвода опасного напряжения с корпусов электроприборов и других устройств, запитанных от электросети, а также оно защищает последние от выхода из строя.

Опасное напряжение (потенциал) может появиться на корпусе электроприбора в результате повреждения одного из проводов (фазы) и отводится оно с корпуса через специальные провода в землю.

Речь идет только про защитное заземление. Существует еще и рабочее заземление, но оно применяется в промышленном оборудовании.

Если проигнорировать установку заземления, то появится большая вероятность поражения человека электрическим током.

К примеру, большую опасность в этом плане несет стиральная машинка, были случаи, когда в результате отсутствия заземления людей била током сливающаяся после стирки вода.

Не трудно догадаться, что опасный потенциал вода получала от не заземленного корпуса, опасному напряжению просто не было куда деваться.

Почему заземление — это важно?

Во-первых, это безопасность жильцов дома, про это мы уже упоминали выше.

Во-вторых, если вы строите новый дом, не важно самостоятельно ли вы это делаете или все работы делает подрядчик, все должны придерживаться специальных норм: СНиП (строительные нормы и правила, ГОСТ и ПУЭ (правила устройства электроустановок).

Согласно этим нормам и правилам еще при строительстве частных домов организовывается так называемая система TN-S (электросистема дома с заземлением).

Если же эту систему организовывать уже после строительства дома, то придется делать демонтаж, к примеру, всей двухжильной проводки, и менять ее на трехжильную, а это очень дорого.

Конечно, можно потом сделать заземление только на одну розетку, к примеру, для подключения стиральной машинки.

Но лучше сделать это сразу еще в ходе строительства и на все розетки. Так рекомендуют специалисты.

Если же был приобретен старый частный дом, то с учетом особенностей эксплуатации современных электроприборов вам скорее всего тоже придется делать систему заземления.

Ведь в старых домах начиная с хрущевских времен норма электропотребления на квартиру не превышала 1,3кВт, при этом стояли предохранительные пробки на 6А.

Но в данном случае разобраться с заземлением можно будет и самому и об этом мы поговорим дальше.

Читайте также:

Поговорим про контур

Контур представляет из себя сложную, но вполне понятную конструкцию.

Он состоит из внешних и внутренних устройств, которые в свою очередь делятся на:

1. ВНЕШНИЕ УСТРОЙСТВА. Вкопанные на 2 метра колья-электроды, соединённые в верхней части между собой пластинами. От электродов отходит заземляющий проводник, который представляет из себя круглую или плоскую сталь. Заземляющий проводник подходит к щитовой в доме и, как правило, соединяется к ней через медный провод.

2. ВНУТРЕННИЕ УСТРОЙСТВА. Провода заземления, которые идут от розеток, и непосредственно щитовая в которой с помощью специальной шины происходит объединение проводов внешней и внутренней системы.

Теперь давайте рассмотрим, как самому смонтировать такое заземление в своем доме.

Читайте также:

Схемы заземления

Сначала необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.

Замкнутая схема.

Представляет из себя три вбитых в землю штыря расположенных в углах равностороннего треугольника (если смотреть сверху).

Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.

Плюс данной системы в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.

Линейная схема.

Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).

ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину в частном доме.

Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.

Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужит не одно десятилетие.

Но это еще не все. Схемы заземления можно усовершенствовать.

К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.

Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.

А также установить линейный контур с двумя и более группами заземлителей. На рисунке в центре.

Не рекомендуется вбивать менее трех кольев, если предусмотрена только одна группа заземлителей.

Также многое будет зависеть от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.

Читайте также:

Так какой все же контур выбрать?

Давайте сначала разберемся при каких условиях используют те или иные типы контуров.

Замкнутый треугольный контур:

  1. Сеть 220/380В в дом заведена через силовой вводный щит.
  2. Продолжительная суммарная потребляемая мощность более 3кВт.
  3. Наличие электроприборов промышленного типа с предусмотренным выводом под заземление (токарный станок, циркулярка, сверлильный станок и т.д.).

Две группы линейных заземлителей:

  1. Потребляемая суммарная мощность свыше 1кВт в течении 20 минут.
  2. Электропровод заведен под землей через внешний щит.
  3. В доме присутствует хотя бы одна из коммуникаций (связь, газ, вода, канализация).

Существуют много и других факторов поэтому в данном случае лучше всего посоветоваться со специалистом, а работы выполнить самостоятельно.

Готовим материал и инструмент

Мы будем исходить из того, что делаем замкнутую треугольную схему заземления, так как она наиболее популярна.

Сначала давайте разберемся с материалом, а уже исходя из того какой он будет, будем готовить инструмент.

Итак, из материала нам будет необходимо:

1. Для вертикальных кольев заземления можно использовать: трубу с толщиной стенок не менее 3,5 мм и диаметром 30 мм, арматура в диаметре 2-3 см, уголок 5х5 см (лучше из нержавеющей стали). Длина любого материала должна быть не менее 2 метра.

Перед использованием заготовок их рекомендуется заточить любым удобным вам способом.

2. Металлические полосы сечением 40х4 мм, длиною не менее 1,2 метра.

3. Такая же, как и в п. 2 металлическая полоса, но желательно из нержавеющей стали. Длина ее будет зависеть от расстояния от места установки кольев заземления до места заводки ее в дом.

4. Медный провод для фазного проводника в диаметре 6 мм.

5. Болты. Рекомендуется М8.

Читайте также:

Готовим инструмент.

Нам понадобится в обязательном порядке:

  1. Сварочник.
  2. Электродрель с сверлами (сверлить отверстия под болты).
  3. Болгарка (затачивать колья, резать металл).
  4. Перфоратор (заводить заземление в дом и для других работ).
  5. Наточенная штыковая лопата.
  6. Тяжелая кувалда.
  7. Ключи в зависимости от того, какие болты у вас будут.

Где вбивать колья?

Место забивки кольев должно находиться не далеко от отмостки дома, не более одного 1,2 метра.

Прежде всего оно должно быть безопасным и не посещаемым людьми и животными.

Если у вас нет не посещаемых мест вокруг дома, то данный участок следует огородить.

Читайте также:

Ход работ

Копаем траншеи.

Глубина траншей должна быть 0,5 – 0,7 метра. Их вид сверху должен представлять равнобедренный треугольник со сторонами длиною 1,2 метра.

До места завода заземления в дом, если это необходимо, тоже роется траншея с такой же глубиной.

Забиваем колья.

Колья забиваем по углам траншеи на глубину 2 метра. 20 – 30 см оставляем для приваривания других элементов конструкции.

Не забудьте наточить колья, к примеру, если у вас уголок, то это можно сделать с помощью болгарки.

Во время забивания кольев сверху их можно поливать водой, которая будет играть роль своеобразной смазки. Таким образом работа пойдет быстрее, да и кувалду можно будет использовать полегче.

Сварочные работы.

Привариваем горизонтальные стальные полосы к кольям. Отдельно привариваем металлическую пластину, идущую к месту входа заземления в дом.

Подключение к шине заземления.

Используя медный провод диаметром 6 мм и болты, подсоединяем один конец провода к металлической пластине, а другой к шине.

Как проверить заземление?

Есть много способов проверки правильной работы заземления. Профессионалы и опытные электрики делают такую проверку с помощью специальных приборов, к примеру, старым, но проверенным ПКП -3.

Или используют более современный меггер.

Читайте также:

Проверяют сопротивление металлосвязи и сопротивление растекания тока (проверяют меггером).

Сопротивление растекания тока не должно превышать 4 Ом.

Но что делать, если таких приборов у вас нет.

Существует народный способ проверки правильности выполнения работ по установке заземления, с помощью обычной лампы мощность более 100Вт.

Вкручиваем лампу в патрон с переноской. Подключаем один конец переноски к фазе 220В, а другой конец к контуру заземления, а точнее к одной из горизонтальных пластин.

Если лампа будет гореть ярко, как будто она подключена к розетке, то значит работы выполнены правильно.

Если недостаточно ярко, значит сварочные работы скорее всего были не качественными, нужно лучше проварить стыки конструкции.

Если лампа не горит, значит необходимо проверить на целостность всю схему, начиная от щита заземления, где-то была допущена существенная ошибка.

Читайте также:

Подводим итог

Как мы видим сделать заземление в частном доме своими руками не так уж и сложно, достаточным будет правильно подобрать тип контура для дома и подготовить необходимый материал и инструмент.

Для сварочных работ на 1 час можно нанять спеца или попросить друга. Для земляных работ тоже много ума не нужно.

Если вы не разбираетесь как все это завести в дом и подключить к щитовой, то тоже можно нанять электрика.

По крайней мене это будет на много дешевле, чем отдать все работы какой-то фирме, которая сдерет с вас по полной программе. При этом полную электробезопасность они все равно не гарантируют.

Заземление на даче своими руками

Обезопасить себя и своих близких от удара током на даче лучше всего с помощью заземления. Чаще всего здесь мы пользуемся приборами, которые уже «списали» со службы в квартире или жилом частном доме. В связи с этим вероятность поломок увеличивается, следовательно, увеличивается и риск удара током. Это может быть следствием повреждения изоляции или поломки другого характера. В любом случае электричество в доме необходимо сделать максимально безопасным для людей. Для этого и производится заземление дачного дома.

В физиологии человека заложено сопротивление тела воздействию электричества (около 1 000 Ом), но в случае использования неисправных электроприборов этого недостаточно и рука человека при соприкосновении с поверхностью прибора может стать проводником опасного разряда. Именно поэтому при строительстве дома устанавливается специальная конструкция с низким сопротивлением (10-30 Ом), которая объединяет все электроприборы между собой контуром, берет на себя разряд при коротком замыкании и уводит его под землю.

Заземление дачного дома представляет собой металлическую конструкцию из специальных стержней, расположенных под землей, на участке дома, объединенных единым контуром со всеми бытовыми приборами и другими токопроводящими поверхностями в помещениях (каркас здания, системы коммуникации и вентиляции). Минимальное количество стержней – три штуки, но можно установить и больше. По форме конструкция под землей может быть расположена в форме прямоугольника или треугольника. Здесь важно, чтобы расстояние между стержнями было от 1,2 м и больше.

На первом этапе место под конструкцию по периметру выкапывается траншея глубиной до 0,5 м. и шириной до 0,7 м. У вершин запланированной фигуры (прямоугольник или треугольник) вставляются стержни, которые забиваются вглубь, как минимум, на 2 м. При этом в траншее, над поверхностью земли должно остаться около 20 см основания для последующего соединения всей конструкции. Заострение нижнего края стержня ускоряет этот процесс. При заземлении дачного дома не рекомендуется использовать в качестве стержней арматуру, так как она достаточно быстро ржавеет, а каленый наружный слой не обеспечивает равномерного распределения тока по сечению.

Рис.1. Схема заземления на даче своими руками

Следующий этап заземления дачного дома – объединение стержней металлической полосой размером 40х4 мм. Для лучшего контакта соединение происходит путем сварки частей между собой. В крайнем случае можно использовать болтовое соединение, но крепить части нужно очень плотно, чтобы цепочка была замкнутая. Этой же полосой или металлической проволокой необходимо провести заземление дачного дома к жилому помещению для соединения с электрощитом. За счет большей площади полоса — более выгодный вариант, но она менее гибкая, чем проволока. При этом необходимо соблюдать следующие правила: площадь сечения проводника должна быть не менее 50-150 кв. мм, в зависимости от того, сталь это или медь. После того, как вопрос с установкой конструкции решен, необходимо сделать замер сопротивления контура заземления дачного дома. Для получения наиболее точных данных рекомендуется приглашать для этого специалистов со специальными приборами. Если в результате измерения выяснится, что уровень сопротивления выше положенного, то можно добавить еще один стержень и присоединить его контуром к остальным частям конструкции.

Существует еще один вариант конструкции, наиболее подходящий для каменистой почвы. В этом случае заземление на даче делается без вертикального вкапывания стержней. Заземлители укладываются горизонтально, желательно по периметру всего дома, и обладают тем же эффектом, что и первый вариант конструкции. Это происходит за счет большей площади конструкции, которая располагается под землей.

Рис 2. Пример горизонтального заземления

После завершения работ по заземлению дачного дома, перед засыпкой конструкции, необходимо покрыть конструкцию антикоррозионным составом, после чего сфотографировать все части контура. То же самое можно сделать и внутри дома для проводки, вентиляции, коммуникаций. Дополнить конструкцию можно системой уравнивания потенциалов. Она исключает возможность удара током человека при одновременном прикосновении к двум разным токопроводящим поверхностям. Для этого между собой соединяются абсолютно все металлические части дома. Это и каркас стеновых панелей, и все коммуникационные трубы, и контур заземления, и вентиляция, и нулевой проводник системы электроснабжения.

Чтобы сделать качественное заземление на даче своими руками важно в точности следовать правилам его установки и выполнять все работы на совесть, ведь именно от этого может зависеть здоровье и безопасность окружающих вас людей.

Видео: заземление на даче своими руками

Добавить комментарий

Зачем нужно заземление на даче?

На сегодняшний день практически любой жилой частный дом оснащен множеством электрических приборов. При повреждении изоляции фазное напряжение на токопроводящем корпусе электроприбора может представлять большую опасность для жизни и здоровья человека. Обеспечить сохранность и работоспособность электрооборудования в загородном доме, в коттедже или на даче помогает заземление. Благодаря заземлению можно минимизировать помехи в электрической сети и значительно снизить вероятность поражения электрическим током в момент контакта человека с бытовой техникой. Для этого корпус электроустановки или оборудования, или какая-либо иная точка электрической сети соединяется с заземляющим устройством.

Систему заземления для частного дома следует предусмотреть еще на этапе проектирования электрики. Защитное заземление предполагает соединение электрического оборудования с землей и необходимо для обеспечения электробезопасности. Электроприбор при помощи вилки соединяется с трехконтактной розеткой, далее через клеммник в электрощите подключается к заземляющей шине, которая, в свою очередь, подключена к контуру заземления. Рабочее заземление предназначено непосредственно для отвода электрического тока и предотвращает скачки напряжения.

Заземление газового котла, бойлера, стиральной машины, электрической плиты, компьютера и другой техники необходимо для их стабильной работы. К тому же, эксплуатация такого оборудования благодаря заземлению становится гораздо более безопасной для человека. В случае нарушения изоляции корпус электрического прибора может находиться под напряжением. Человеку, прикоснувшемуся к такому прибору, грозит удар электрическим током. Помимо необходимости защиты электрического оборудования, причиной для установки заземления в дачном доме может стать организация системы молниезащиты. Заземление молниезащиты отводит в грунт электрический разряд, который получает через токоотвод от молниеприемника. Необходимое сопротивление заземления зависит от его назначения и условий установки.

Перед домовладельцем, заинтересованным в безопасной работе электрических устройств, стоит выбор между двумя вариантами: купить заземление или сделать заземление на даче своими руками. Применение устаревших технологий организации заземления в частном доме может поставить под вопрос эффективность этой защитной системы. Современный комплект модульно-штыревого заземления, разработанный специально для обеспечения электробезопасности в частном доме и на даче, облегчит работы по монтажу и прослужит долгие годы.

Контур заземления частного дома формируется с помощью различных токопроводящих элементов. К ним относятся заземляющие стержни, погруженные в грунт, и расположенные горизонтально полоса или пруток, которые соединяют стержни. Проводники выполняются из стали с медным или цинковым покрытием, защищающим металл от коррозии и механических повреждений, или из нержавеющей стали. Стержни заземления объединяются в единый контур, который подключается к заземляющей шине. Система заземления защищает от пожара, короткого замыкания и от выхода из строя электроприборов, отводит от системы молниезащиты в землю электрический ток при прямом ударе молнии. Своевременная установка системы заземления позволяет безопасно использовать электричество на даче, исключая риск удара электрическим током.

Общие сведения об электрическом заземлении и принципах его работы

Заземление — это принцип электричества, который иногда ставит в тупик домовладельцев. Чтобы понять его важность для домашней системы электропроводки, важно знать кое-что о природе потока электроэнергии.

Что такое электрическое заземление?

Заземление предлагает наиболее эффективный и безопасный путь избыточного электричества от устройства к земле через электрическую панель. Электрическое заземление — это резервный путь, который обычно используется только в случае неисправности в системе электропроводки.

Некоторые основы электричества

Электрический ток в системе электропроводки вашего дома состоит из потока электронов в металлических проводах цепи. Ток имеет две формы: отрицательный и положительный заряд, и это заряженное электрическое поле создается огромными генераторами, эксплуатируемыми коммунальной компанией, иногда за много сотен миль от них. Именно этот поляризованный заряд фактически составляет поток электрического тока, и он достигает вашего дома через обширную сеть высоковольтных служебных проводов, подстанций и трансформаторов, покрывающих ландшафт.

Отрицательная половина заряда — это «горячий» ток. В системе электропроводки вашего дома горячий ток обычно передается по черным проводам, а белые нейтральные провода несут положительный заряд. Оба набора проводов входят в ваш дом через основные служебные провода коммунального предприятия, проходят через вашу электрическую панель обслуживания и проходят бок о бок через каждую цепь в вашем доме.

Физика электрического потока сложнее, чем можно передать большинством простых объяснений, но по сути, электричество стремится вернуть свои электроны на «землю», то есть разрядить свою отрицательную энергию и вернуться к равновесию.Обычно ток возвращается на землю через нейтральные провода в электрической системе. Но если произойдет какой-то сбой в пути, горячий ток может вместо этого протекать через другие материалы, такие как металлические или деревянные конструкции, металлические трубы или легковоспламеняющиеся материалы в вашем доме. Это то, что может произойти в ситуации короткого замыкания, где возникает большинство электрических пожаров и ударов. Короткое замыкание — это когда электричество выходит за пределы проводов, по которым оно должно протекать, другими словами, когда оно проходит по более короткому пути к земле.

Домашняя система заземления

Чтобы предотвратить эту опасность, электрическая система вашего дома включает в себя запасной план — систему заземляющих проводов, проложенных параллельно горячему и нейтральному проводу. Он обеспечивает альтернативный путь прохождения электрического тока в случае выхода из строя системы горячих и нейтральных проводов, по которым обычно проходит ток. Если, например, проводное соединение ослабнет или грызун прогрызет провод, система заземления направит паразитный ток обратно на землю по этому альтернативному пути, прежде чем он может вызвать пожар или поражение электрическим током.

Заземляющий путь обычно образован системой неизолированных медных проводов, которые подключаются к каждому устройству и каждой металлической электрической коробке в вашем доме. В стандартном кабеле NM с оболочкой этот неизолированный медный провод включен вместе с изолированными проводящими проводами внутри кабеля. Оголенные медные заземляющие провода заканчиваются заземляющей шиной на вашей главной сервисной панели, и эта заземляющая шина, в свою очередь, подключается к заземляющему стержню, вбитому глубоко в землю за пределами вашего дома. Эта система заземления обеспечивает путь с наименьшим сопротивлением, по которому электричество возвращается обратно к земле, если разрыв в системе проводки позволяет электричеству «просачиваться» из предпочтительной системы черных и белых проводов цепи.

В большинстве домашних систем электропроводки доказательство наличия системы заземления можно увидеть на каждой розетке, где третья круглая прорезь на лицевой стороне розетки представляет собой заземляющее соединение. Когда заземленный прибор подключается к такой розетке, его круглый заземляющий штырь теперь напрямую подключается к системе неизолированных медных заземляющих проводов внутри электрических цепей дома.

Не во всех домах есть эта тщательно продуманная и полная система заземления, образованная сетью неизолированных медных проводов.Хотя такая система заземления является стандартной в домах с автоматическими выключателями, которые соединены кабелем NM с оболочкой, старые системы проводки, установленные до 1965 года, могут быть заземлены через металлический кабелепровод или металлический кабель, а не через оголенные медные заземляющие провода. И даже более старые системы, установленные до 1940 года, могут вообще не иметь заземления. Так обстоит дело с проводкой с ручкой и трубкой, где нет никаких путей заземления. Многие старые системы уже были обновлены, и это хорошая идея, если ваша проводка относится к более старому поколению.Одним из признаков того, что ваша проводка устарела, является то, что в розетках есть два разъема, а не три. Это указывает на то, что розетки могут быть не заземлены.

Встроенная защита

Ваша домашняя электропроводка также включает в себя другие защитные устройства, которые помогут предотвратить катастрофу. Автоматические выключатели или предохранители защищают и контролируют каждую отдельную цепь. Автоматические выключатели или предохранители выполняют две функции: они защищают провода от перегрева в случае их перегрузки из-за протекания через них слишком большого электрического тока; они также обнаруживают короткое замыкание и срабатывают или «взрывают», чтобы мгновенно остановить прохождение тока при возникновении проблем.В случае короткого замыкания или замыкания на землю внезапное снижение сопротивления вызывает неконтролируемое протекание тока, и автоматический выключатель реагирует на это отключением.

Наконец, довольно часто металлические водопроводные трубы в вашем доме также подключаются к заземляющей дорожке. Это обеспечивает дополнительную защиту в случае контакта электричества с этими металлическими трубами. Часто это заземление обеспечивается заземляющим проводом, прикрепленным к металлической водопроводной трубе рядом с водонагревателем или там, где водопровод общего пользования входит в ваш дом.

Заземление прибора

Мало того, что ваша домашняя электропроводка имеет систему заземления для безопасности, но и многие съемные приборы и устройства тоже. Электроинструменты, пылесосы и многие другие устройства намного безопаснее, если у них есть третий контакт на вилке шнура, форма которого соответствует круглому отверстию заземления на розетке. Наличие этого третьего контакта указывает на то, что в приборе есть система заземления, и важно, чтобы они были подключены к заземленным розеткам.Известно, что некоторые люди отрезали заземляющий штырь на вилке прибора, чтобы он подходил к розетке или удлинителю, не имеющим гнезда для заземления. Это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки устройства.

Переходники

Большинство людей знакомы с адаптерами вилки, чем позволяют вставлять вилки с тремя контактами в розетки с двумя гнездами. Важно отметить, что они обеспечивают защиту от заземления. ТОЛЬКО , если гибкий провод или металлическая петля на адаптере правильно прикреплены к крепежному винту на выходной крышке, И , если этот винт крышки присоединен к металлической коробке. И , если этот металлический ящик правильно заземлен.Это ни в коем случае нельзя с уверенностью сказать, поэтому адаптеры с тремя на два слота следует использовать с большой осторожностью, если вообще использовать. Лучшее решение — вставлять вилки с тремя контактами только в заземленные розетки с тремя гнездами.

Если заземленная розетка невозможна, как в старой проводке, некоторая защита обеспечивается путем установки розетки GFCI (прерыватель цепи замыкания на землю) в этом месте. GFCI обнаружит замыкания на землю и отключит питание до того, как утечка тока может вызвать проблемы.Однако важно отметить, что использование GFCI на самом деле не создает пути заземления; это просто делает незаземленную розетку в некоторой степени безопаснее.

Конечно, не все приборы и съемные устройства имеют трехконтактную вилку с заземлением, и они по-прежнему безопасны в использовании, поскольку обычно имеют конструкцию с двойной изоляцией, которая сводит к минимуму риск коротких замыканий.

Как заземлить себя | 9 эффективных методов заземления

Обзор : это подробное руководство исследует научные аспекты и преимущества заземления и заземления, включая девять эффективных способов заземления.

______________

Вы идете босиком по пляжу.

Почувствуйте, как тепло солнца контактирует с вашей кожей. Слушайте ритм грохочущих волн. Почувствуйте запах океанского ветра, который пронизывает вас.

Теперь обратите внимание на свои ноги. Вы чувствуете покалывание в ступнях или ногах, когда по телу поднимается тепло?

Возможно, вы замечали подобное ощущение, когда ходили босиком по траве. В такие моменты вы заземлены. Это одна из причин, по которой многих людей привлекает океан.

Быть заземленным может означать две вещи:

  1. Полностью присутствовать в вашем теле и / или
  2. Чувство связи с землей.

Мы все пережили то, что нас заземлили. Мы чувствуем себя «как дома». Но это мимолетный опыт.

К счастью, существуют методы заземления, которые помогают нам укорениться в нашем теле. Методы заземления, описанные в этом руководстве, могут:

Таким образом, упражнения на заземление могут улучшить вашу общую работоспособность.

Но сначала давайте посмотрим, что происходит, когда вас не обвиняют.

13 признаков необоснованности

Вы не обоснованы, если вы:

  • Легко отвлекаться
  • Пространство
  • Задумываться или размышлять
  • Участвуйте в личной драме
  • Испытывайте беспокойство и постоянное беспокойство

Вы также лишены основания, если вы:

  • Одержимый желанием материальных вещей
  • Легко обмануть себя или других
  • Одержимый своим личным изображением

Физические признаки отсутствия заземления включают:

  • Воспаление
  • Плохой сон
  • Хроническая боль
  • Усталость
  • Плохое кровообращение

Незаземленность — всемирная эпидемия.Эта эпидемия настолько укоренилась, что мало кто из нас даже осознает проблему.

Отсутствие заземления — коренная причина многих человеческих страданий.

Доказательства того, что заземление работает

Хотя основные преимущества методов заземления проистекают из самого опыта, наши умы часто заранее ищут доказательства.

Исследования заземления начали проводиться в последние 15 лет. Он все еще находится в зачаточном состоянии, но результаты многообещающие.

Заземление:

Все эти исследования обнадеживают, но вам не нужны внешние научные доказательства. Если вы примете образ мыслей ученого, вы можете позволить своему телу стать вашей лабораторией. Затем вы можете сами оценить результаты.

ЧАСТЬ I: Заземление в корпусе

Первая часть заземления — это укорениться в вашем физическом теле.

Заземление аналогично центрирующему . Центр обширен, включая ваше тело, а также ваш разум, сердце и дух.

Когда вы научитесь заземляться, вам будет легче найти свой Центр. Техники заземления предназначены для перераспределения энергии из головы или разума в тело. Это дает почти мгновенный успокаивающий эффект.

Большая часть нашего стресса и беспокойства возникает из-за разрыва связи с нашим телом. Чем больше вы укоренились в своем теле, тем меньше вы испытываете стресса и беспокойства.

Как заземлить себя: 5 способов заземления

Попробуйте прямо сейчас один из следующих способов заземления, чтобы увидеть эффекты.

Покройте свою корону

Я не совсем понимаю, почему это упражнение на заземление так эффективно, но оно почти всегда работает. Когда вы не заземлены, положите одну руку на макушку головы. Это оно. Если это поможет, закройте глаза, чтобы не отвлекаться.

Время : от 30 секунд до 1 минуты.

Почувствуй ноги

Я часто использую эту технику со своими клиентами, потому что она очень быстрая и эффективная. Сидя или стоя, сосредоточьте все свое внимание на ступнях.Обратите внимание на любые ощущения.

Время : от 30 секунд до 1 минуты.

Следуй своему дыханию

Закройте глаза и на вдохе проследите, как воздух входит в ваш нос и попадает в легкие. На выдохе следите за тем, как воздух выходит из легких и выходит через нос или рот.

Этот метод заземления становится более эффективным с практикой. Ключ в том, чтобы наблюдать за дыханием, а не заставлять его умом. Пусть ваше тело ведет за собой, а ваш разум будет следовать за вами.

Время : от 1 минуты до 10 минут.

Стоять как дерево

Мы обсуждали эту мощную технику заземления в предыдущем руководстве по древней стоячей медитации.

Встаньте, ноги параллельно и на ширине плеч. Голова должна парить над телом, подбородок опущен, а спина прямая. Положите руки на бок или положите их на пупок.

Погрузите весь вес и напряжение вашего тела в ступни (не нарушая осанки), позволяя им погрузиться в землю.Чтобы поддержать этот процесс заземления, представьте, что корни вырастают из подошвы ваших ног и уходят глубоко в землю под вами.

Время : от 1 минуты до 10 минут.

Чтобы получить полное руководство о том, как исправить осанку и накапливать энергию в положении стоя, щелкните здесь.

Примите холодный душ

Этот метод заземления имеет много преимуществ для здоровья. Было показано, что воздействие холода повышает иммунитет, снижает жир и улучшает настроение (за счет активации дофамина).Если вы не привыкли принимать холодный душ, в конце горячего душа сделайте воду теплой / прохладной в течение 30 секунд.

В течение следующих трех недель сделайте воду немного прохладнее и оставайтесь под ней дольше. К концу трех недель ваше тело привыкнет к холоду. Это бодрящий и заземляющий опыт. Я рекомендую это, если у вас нет высокого кровяного давления.

Время : от 30 секунд до 5 минут.

ЧАСТЬ 2: Заземление на Землю

Категория упражнений по заземлению называется «заземление».«Когда я прочитал книгу« Заземление »(аудиокнига) несколько лет назад, я был очарован этой идеей.

Заземление означает соединение вашего физического тела (слоя кожи) с Землей. Каждая бытовая розетка имеет заземляющий провод. (Это третий штырь; это полукруглое отверстие под двумя другими штырями).

В случае короткого замыкания заземляющий провод обеспечивает путь для поглощения электрического тока землей. Без заземляющего провода ваше тело, касающееся устройства (распределительной коробки, прибора, электроинструмента и т. Д.)) может завершить наземный путь. Это вызывает электрошок, если не поражение электрическим током.

С точки зрения заземления, в наших телах уже происходит короткое замыкание, что приводит к распространению физических, эмоциональных и психических расстройств. Подключение к Земле заземляет нас, перебалансируя нашу электрическую систему.

Польза заземления для здоровья

Теория состоит в том, что заземление позволяет переносить отрицательно заряженные электроны с поверхности Земли в тело. Эти электроны нейтрализуют положительно заряженные свободные радикалы, вызывающие хроническое воспаление.

Избыток свободных радикалов повреждает клеточные мембраны и ДНК, что приводит к раку и другим заболеваниям. Поскольку заземление снижает вязкость (толщину) крови и уменьшает воспаление, оно может поддерживать здоровье сердечно-сосудистой системы.

У большинства из нас сверхактивная симпатическая нервная система (чрезмерное эмоциональное напряжение). Предварительные исследования показывают, что заземление оказывает успокаивающее и уравновешивающее действие на нервную систему.

Биофизик Джеймс Ошман объясняет:

В тот момент, когда ваша ступня касается Земли или вы подключаетесь к Земле через провод, ваша физиология меняется.Начинается немедленная нормализация. И включается противовоспалительный переключатель. Люди остаются воспаленными, потому что они никогда не связываются с Землей, источником свободных электронов, которые могут нейтрализовать свободные радикалы в организме, вызывающие болезни и разрушение клеток. Заземление — это самое простое и самое глубокое изменение образа жизни, которое может сделать каждый.

Все больше исследований показывают, что заземление помогает естественным образом исцелять людей от самых разных недугов.

Велосипедисты на Тур де Франс часто страдают от болезней, тендинита и плохого сна из-за сильнейшего физического и психического стресса, вызванного гонкой.

Американская команда экспериментировала с заземлением после ежедневных соревнований. Они сообщили о лучшем сне, меньшем количестве болезней, отсутствии тендинита и более быстром выздоровлении. По моему опыту, преимущества заземления выходят далеко за рамки лечения болезней.

Я считаю, что заземление имеет негласные умственные и эмоциональные преимущества, необходимые для психологического развития и максимальной производительности.

Биоэлектрическое тело

Люди — существа энергии. Электрические токи и связанные с ними магнитные поля заполняют и окружают человеческий организм.

Эти токи составляют сеть или систему интерактивных энергетических полей, которые управляют функционированием тела. В энергетической медицине это называется биополем человека.

источник

Эта тонкая энергия называется прана, в аюрведической медицине и ци в китайской медицине. Однако эти древние термины, вероятно, включают другие формы энергии помимо электромагнитных полей (например, звуковую энергию).

В этих древних индийских и китайских традициях понимается, что энергия жизненной силы течет через тело (выходя за его пределы).Блокировки и дисбаланс в потоке этой энергии приводят к болезни.

Современные формы энергетической терапии, такие как Рейки, работают по схожему принципу.

Электромагнитная Земля

Согласно китайской мысли, ци нашего тела происходит от Небесной ци и Земной ци.

Небесная ци относится к энергии солнца и космоса. Земная ци образуется из естественной энергетической паутины Земли, ее магнитного поля и естественного тепла.

Оказывается, Земля также имеет энергетическую анатомию, совместимую с нашей.Энергетические центры, энергетические каналы, магнитные поля исходят от Земли.

Земля похожа на массивную батарею, восполняемую солнечным излучением, молнией и теплом от ее расплавленного ядра. Он заряжается каждую минуту от 5000 ударов молнии где-нибудь в мире.

Подключиться к Земле

В то время как некоторые ранние версии обуви были сделаны из папируса, большая часть обуви была сделана из воловьей кожи, медвежьей шкуры, оленьей кожи, дерева и холста.

Войдите в индустриальную эпоху.Первые туфли на резиновой подошве появились в Англии в 1876 году. К началу Второй мировой войны обувь на синтетической подошве была обычным явлением. Мы, как народ, с тех пор не поправились.

Если вы вспомните из школьной физики, вещества, называемые проводниками , позволяют электричеству легко проходить через них. Другие вещества, называемые , изоляторы препятствуют прохождению электричества.

Если вы находитесь на улице во время грозы, лучше сесть в машину, потому что шины резиновые.Резина — изолятор; он защитит вас от ударов молнии в землю. Обувь на резиновой подошве нарушила нашу связь с Землей .

Эксперт в области здравоохранения Дэвид Вулф называет обычную обувь «самым опасным изобретением в мире».

Авторы Заземления объясняют:

Заземление естественным образом защищает хрупкие биоэлектрические цепи организма от статических электрических зарядов и помех. Что наиболее важно, это облегчает прием свободных электронов и стабилизирующие электрические сигналы и энергию Земли.Заземление устраняет электрическую нестабильность и дефицит электронов, о которых вы даже не подозревали. Он наполняет и заряжает ваше тело чем-то, о чем вы даже не подозревали … или что вам нужно.

С современной точки зрения ходьба босиком по земле может показаться примитивной. Однако с инстинктивной точки зрения мы должны путешествовать босиком.

Как заземлить себя: 4 упражнения на заземление

Упражнения по заземлению, позволяющие связать вас с Землей, просты: просто снимите обувь и носки и выйдите на улицу.

Стой на Земле: лучше всего подходят трава, камень, песок или грязь. Вы можете стоять на одном месте, ходить или лечь.

Как и в любой другой электрической цепи, для заземления требуется только одна точка контакта.

Одна нога на земле заземлит вас, но я обнаружил, что две ноги на земле обеспечивают более сильный заземляющий эффект.

Для исцеления исследователи движения «Заземление» рекомендуют оставаться босиком на Земле не менее 20 минут два раза в день.

Но даже если вы можете подключиться к Земле всего на 10 минут во время обеда, она вам пригодится.

  • Избегайте опрыскивания травы пестицидами, так как они будут впитываться через ваши ноги.
  • Будьте осторожны в местах, где может быть разбитое стекло или мусор.
  • Избегайте ходьбы босиком по асфальту.

Если вы не можете ходить босиком, я рекомендую надеть обувь для заземления.

Вот четыре метода заземления, которые помогут вам повторно подключиться к Земле:

Осознанная ходьба

Просто гуляйте и оставайтесь рядом со своим окружением.

Мой любимый способ заземления — ходить босиком по своей собственности и окрестным лесам. В зависимости от того, насколько активен мой ум, может пройти всего несколько минут, прежде чем я стану более умственно спокойным и сосредоточенным. Ходьба босиком дает дополнительное преимущество в виде массажа акупунктурных точек на ступнях, как в рефлексотерапии.

Особый интерес представляет точка Почки-1 (K-1) или «пузырящаяся скважина» в центре стопы. Ходьба босиком помогает стимулировать эту точку. Обязательно используйте при ходьбе всю ступню: пятку, подушечку пальцев, пальцы ног.

Время : от 10 до 20 минут.

Катиться как кошка

Вы когда-нибудь замечали, как по Земле катаются кошки и собаки?

Я часто задавался вопросом, умеют ли они инстинктивно выделять отрицательную энергию. Попробуйте испачкаться и кататься по Земле. Вы поймете, почему это делают кошки. Хорошее настроение .

Время : Сколько хотите.

Стоять как дерево

Мы рассмотрели эту технику заземления выше.

Эта стоячая медитация под названием Чжань Чжуан лучше всего работает на природе (на свежем воздухе) и даже лучше, когда выполняется босиком на Земле.

Китайцы даже делают туфли для тайцзи на хлопковой подошве (но я обнаружил, что они наполнены полиэстером, что противоречит цели).

Лучшая альтернатива — заземляющие башмаки.

Время : от 1 минуты до 10 минут.

Визуализация заземления

Почувствуйте землю под собой и сосредоточьтесь на себе.Теперь сосредоточьтесь на своем сердце.

Почувствуйте энергию жизни, исходящую из вашего сердца. Теперь представьте себе центр Земли. Это может быть ядро ​​магмы, круг света или что угодно, что придет в голову.

Затем визуализируйте изогнутый луч света или энергии, идущий от вашего сердца к ядру Земли. Дополнительный изогнутый энергетический луч проходит от ядра к вашему сердцу (завершая заостренный овал). Почувствуйте связь между вашим сердцем и ядром Земли.

Время : от 2 до 5 минут.

Заземление и заземление

Когда я впервые прочитал о заземлении, это было зимой. Я не был готов ходить по мерзлой земле, поэтому купил ряд продуктов для заземления.

В основе движения «Заземление» лежит новая отрасль производства продуктов, предназначенных для заземления путем подключения продукта к заземляющему проводу в вашем доме.

Вы можете приобрести:

Эти продукты, похоже, работают, но сообщенные положительные результаты могут быть эффектом плацебо.Честно говоря, я не знаю наверняка, но предварительные исследования показывают, что они действительно полезны для здоровья.

Я лично использую многие из этих продуктов. Например, у меня есть универсальный коврик для заземления под клавиатурой, с которой я сейчас печатаю.

Универсальный коврик для заземления на рабочем столе

Комплект чехла для матраса Elite с заземлением

Коврик для заземления

Заземляющие браслеты для запястья и тела

Минималистские башмаки и сандалии для заземления

Хотя обувь с заземлением не дает мне таких ощущений, как прогулка босиком, все же может ощущать эффект заземления.

Вы также можете заземлить себя дома без каких-либо продуктов. В помещении керамическая плитка и бетонный пол могут заземлить вас, если вы ходите босиком.

Ковролин, винил и паркет не будет. Но эффекты не такие мощные, как прямой контакт с самой Землей.

( Заявление об отказе от ответственности : партнерские ссылки выше.)

Действительно ли заземляющие устройства работают?

Если бы я попытался заземлить десять с лишним лет назад, уверен, я бы ничего не почувствовал.У меня была небольшая чувствительность к движениям и ощущениям в моем теле.

Однако после многих лет практики цигун я стал лучше осознавать свое тело. Когда я соединяю ноги с Землей, я могу наблюдать различные ощущения. Я также могу обнаружить легкую вибрацию, исходящую от земли, когда я в центре.

Несколько месяцев пользовался прокладками и простынями. За исключением заземляющих башмаков, я мог обнаружить очень незначительные эффекты от их использования. Конечно, это не означает, что заземляющие устройства не работают.

Если бы я еще не оптимизировал свой сон для шишковидной железы, возможно, я испытал бы на себе преимущества заземляющих листов, как сообщают многие другие.

Обновление от 17.04.19: У меня был обширный обмен мнениями с Мартином Цукером, соавтором книги «Заземление». Он также предположил, что, вероятно, из-за моего текущего состояния здоровья я не чувствую последствий.

Кроме того, я живу в лесу, где вся электропроводка находится под землей и поблизости нет вышек сотовой связи.Мой интернет-модем отключен вечером, и в спальне нет электронных устройств.

Все это означает сверхнизкие уровни электромагнитных частот (ЭМП). Как следствие, в чем-то вроде заземляющих листов нет необходимости.

Но когда я работаю за компьютером, я использую универсальную заземляющую площадку под клавиатурой, а также медную заземляющую пластину, которую я построил для своих ног. Я считаю, что использование этих инструментов для заземления помогает мне оставаться спокойнее и сосредоточенным, когда я работаю.


Заземлите себя с помощью цифрового приложения?

Хорошо, то, что я собираюсь поделиться с вами сейчас, может звучать как научная фантастика.

Эрик Томпсон — основатель компании Subtle Energy Sciences.

Используя технологию квантового резонанса, Эрик разработал метод кодирования цифровых изображений и звуковых файлов с определенными энергетическими сигнатурами.

В результате получилось то, что он назвал цифровыми мандалами, в которых прекрасное цифровое искусство сочетается со слоями различных звуковых технологий, связанных с энергией.

Если вы открыты для изучения новых технологий, обратите внимание на Earth Pulse .

Эта цифровая медиапрограмма транслирует усиленную энергетическую сигнатуру резонанса Шумана через ваши электронные устройства.

По сути, вы можете использовать его, чтобы превратить устройства, которые производят вредные ЭМП, во что-то, что защитит вас от вредных ЭМП — и заставит вас почувствовать себя более заземленным!

У меня всегда есть хотя бы одна из мандал Эрика, работающая на моем компьютере и других устройствах (обычно более одной).

Используйте код CEOSAGE30 для скидки 30%.

Так вот, если у вас нет чувствительности к энергии, вы можете сначала ничего не почувствовать. В таком случае Эрик предлагает различные способы усиления и оптимизации эффектов.

(отказ от ответственности: партнерская ссылка)


Максимально эффективные упражнения по заземлению

Если вы сознательно заземлите себя в своем теле (Часть I), а затем приросли к Земле (Часть II), вы можете усилить эффекты заземления.

Чем больше времени вы проводите за компьютером или подключенным к своему смартфону, тем больше пользы вы получите от методов заземления и упражнений на заземление.

Некоторые люди считают, что нет достоверных доказательств того, что электромагнитные частоты (ЭМП) и радиационные волны от электронных устройств, таких как мобильный телефон, вредны.

Однако доказательства продолжают расти.

В конечном счете, вам нужно только больше укорениться в своем теле, чтобы положить конец спорам.Воздействие как ЭМП, так и / или излучения этих устройств становится заметным в вашем энергетическом теле.

Вопрос не в том, действуют ли на вас эти электромагнитные и радиационные волны; в какой степени вы их чувствуете.

Тем не менее, заземление себя в своем теле и ежедневное заземление могут быть важным выбором в образе жизни для тех, кто заинтересован в долгой и яркой жизни.

Изучение цигун или практика Метода Мастерства (если у вас мало времени) могут научить вас чувствовать и перемещать энергию в своем теле.

Резюме: как заземлить себя

Методы заземления предоставляют мощные методы повышения осведомленности о своем теле. Эти упражнения обладают разнообразной пользой для здоровья.

Заземление — это упражнение по заземлению, которое восстанавливает вашу связь с Землей. Исследования показывают, что заземление уменьшает воспаление, удаляя свободные радикалы.

Для творческих профессионалов техники заземления и упражнения по заземлению — это способы:

  • Успокоение и очищение ума,
  • Зарядка вашей энергии и
  • Успокаивает эмоции.

Таким образом, упражнения на заземление помогут повысить общую умственную и физическую работоспособность. Ходить по Земле босиком — это успокаивающее и радостное занятие.

Эти техники заземления помогают пробудить ваши инстинкты и приблизить вас к самому себе.

Читать далее

7 мощных инструментов для медитации, которые помогут вам тренировать свой ум для более высокой производительности

Полный обзор 4 лучших очков, блокирующих синий свет

Детоксифицируйте свою шишковидную железу, увеличьте мощность мозга и увеличьте жизнеспособность с помощью этих 11 пищевых добавок и продуктов

Листы заземления: действительно ли они помогают улучшить ваш сон?

Что вы думаете?

Добавьте свои комментарии ниже.

как заземлить электрическую систему дома?

Как заземлить электрическую систему дома?

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электроснабжении.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, получите это было сделано.

Как работает заземление?

Понятно, что заземление электромонтажных работ — разумный ход, но как это работает?

В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома.Поскольку электричество всегда ищет кратчайший путь к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей куда-то, кроме вас, — возможно, спасая вашу жизнь.

Как устанавливается заземление?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

Национальные электрические правила требуют, чтобы домашние электрические системы имели заземленную систему, соединенную с заземлением через заземляющий стержень. Эти стержни восьми футов длиной, вбиты в землю. Обычно они сделаны из стали, покрытой медью, с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны иметь заземление в точке входа в жилище. Также должен быть провод заземления, идущий к подаче холодной воды.

В чем важность заземления электричества?

Обеспечивает прямое электричество

Заземление вашей электрической системы означает, что вы упростите направление питания прямо туда, где вам это нужно, позволяя электрическим токам безопасно и эффективно проходить через вашу электрическую систему.

Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и не взорвались.

Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете, что любые подключенные к вашей системе приборы сгорят и не подлежат ремонту. В худшем случае перегрузка по мощности может даже вызвать пожар.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно вызвать квалифицированных электриков, чтобы подтвердить, что это заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это попросить лицензированного электрика проверить вашу электрическую систему с помощью тестера для анализатора розеток.

Правильное заземление — важная и ценная функция безопасности, которую нельзя упускать из виду или игнорировать.

Как правильно заземлить автомобильную электрическую систему

Правильное заземление электрической системы — один из наиболее неправильно понимаемых аспектов автомобильной электрической системы. Однако правильно заземленная электрическая система жизненно важна для работы вашего автомобиля. Без хорошего заземления ваша система зажигания будет работать хуже, у вас будут случайные проблемы с зарядкой, и вы легко можете оказаться в затруднительном положении.

Базовая система заземления выглядит следующим образом:

  1. Всегда используйте толстый заземляющий кабель и подсоединяйте один конец к отрицательной клемме аккумуляторной батареи, а другой конец к стартеру или блоку двигателя как можно ближе к стартеру. Это обеспечит правильный путь заземления к стартеру.
  2. Заземлите блок двигателя к раме с помощью прочного заземляющего провода или кабеля, убедившись, что оба соединения чистые, тугие и металл к металлу.
  3. Затем заземлите блок двигателя на кузов автомобиля с помощью толстого провода или кабеля заземления, убедившись, что оба соединения чистые, тугие и металл к металлу.
  4. Если у вас корпус из стекловолокна, вам нужно будет прикрепить несколько тяжелых заземляющих проводов к блоку двигателя. Один бегите назад, два — к приборной панели (если у вас много аксессуаров) и один вперед.

Каждое отдельное заземление можно направить в центральное место, и все компоненты в этой общей области могут быть заземлены на него.

ПРИМЕЧАНИЕ: Убедитесь, что провод или кабель для каждого заземления имеет достаточную длину, чтобы при крутящем моменте двигателя (перемещении под нагрузкой) земля не разрывалась.

Что касается фактической проводки, вы хотите использовать провод не менее 14 калибра для заземления кузова (см. Наш комплект заземления для получения дополнительной информации). Плетеный медный провод заземления лучше всего крепит двигатель к раме. Для подключения отрицательной клеммы аккумуляторной батареи к блоку двигателя или монтажному болту стартера следует использовать толстый кабель калибра №2.

Наконец, лучше всего использовать изолированный провод, если вы используете провод любой длины. Изоляция гарантирует, что провод не испортится из-за влаги.

Как убедиться в том, что ваша среда надлежащим образом заземлена

Всем нужна безопасная рабочая среда.Одной из опасностей на рабочем месте являются взрывы и пожары из-за статического разряда, но их можно уменьшить с помощью заземляющего оборудования. Правильное заземление — единственный способ обеспечить настоящую статическую защиту, если вы находитесь в любой среде, где существует возможность статического разряда.

Многие места заземлены с помощью прочных литых зажимов, сплошных медных зажимов и зажимов всех форм и размеров, соединенных с проводом и прикрепленных к барабанам и трубам на складе, в цехе или на насосных станциях. Их называют заземляющими узлами или «ремнями».”

Эти области могут быть, а могут и не быть полностью заземленными. Несмотря на то, что они могут выглядеть обоснованными, трудно сказать, правильно ли это сделано. Неправильное заземление может означать угрозу безопасности, которая может привести к пожару или взрывам.

Прежде всего, необходимо убедиться, что доступ к полностью заземленному заземляющему штырю или шине легкодоступен. Это необходимо для надежного заземления и будет служить основой системы заземления. Однако имейте в виду, что заземляющий штифт и шина должны быть чистыми, чтобы обеспечить надежное соединение металла с металлом.

Следующим шагом в обеспечении правильного заземления является использование правильного соединительного устройства.

Часто для этого соединения будет использоваться C-образный зажим или зажим с центральной пружиной. Это, безусловно, приведет к хорошему соединению, поскольку С-образный зажим может врезаться в металлический штифт или шину, а давление зажима на центральный пружинный зажим достаточно велико, чтобы вбить зубья в металлический штифт или шину. Важно, чтобы зажим или зажим могли проткнуть всю краску, которая может быть на поверхности.Соединения на заземляющем штыре и шине должны быть прочными и герметичными, поскольку поддержание постоянного соединения имеет решающее значение для целостности всей системы заземления.

Тип кабеля, используемого от соединения к соединению (заземляющий штифт / шина для зажима или зажима), будет зависеть от заземляемой среды. Если окружающая среда чистая, например, в помещении для смешивания красок, можно использовать неизолированный трос из нержавеющей стали или медную оплетку. В других приложениях, где окружающая среда может содержать больше загрязняющих веществ, изолированный провод может и должен рассматриваться как THHN (маслостойкий).

Теперь, когда подключение к источнику заземления и проводу выполнено, можно сосредоточиться на подключении к банке, бочке или резервуару. Это соединение может быть выполнено с помощью литого зажима с остриями, C-образного зажима с точечным или центральным пружинным зажимом с сильным давлением зажима и зубцами. Тип соединения зависит от типа поверхности, к которой он прикрепляется. Если поверхность чистая, без грязи и краски, центральный пружинный зажим может работать нормально. Размер зажима будет определяться размером или толщиной заземляемого объекта.Если контейнер загрязнен или окрашен, соединение необходимо выполнить с помощью соединителя, который прорвет эти слои, чтобы образовалось прочное соединение металл-металл. Литые зажимы с острием и C-образный зажим с острием идеально подходят для этого применения.

После подключения к первому контейнеру можно использовать метод «гирляндной цепи» для подключения остальных контейнеров в области. Это означает, что заземляющий кабель может быть прикреплен от контейнера к контейнеру для поддержания хорошего заземления до тех пор, пока ряд контейнеров присоединен к тому, который подключен к источнику заземления.Помните, что каждый заземленный контейнер должен иметь прочное соединение металл-металл с заземляющим устройством. В более едких средах может потребоваться подключить каждый контейнер непосредственно к источнику заземления. Тот же подход можно применить к заземляющим трубам для потока жидкости и даже к заземлению рабочих станций.

Выполнение описанных выше шагов по созданию надежной системы заземления должно дать хорошие результаты и создать безопасную среду. Чтобы убедиться в наличии хорошего соединения, выполните измерения сопротивления с помощью мультиметра, омметра или анализатора заземления.Чтобы обеспечить целостность системы, один вывод следует подключить к источнику заземления (заземляющему штырю или шине), а другой — к самому последнему соединению в системе. Это будет включать измерение сопротивления от точки к точке для всей системы заземления. Если полученное значение равно нулю или приближается к нулю, система хорошо заземлена и существует безопасная среда. Если показание приближается к 1 МОм, проверьте соединения по всей системе, чтобы убедиться в наличии прочных соединений металл-металл.Как только будет получено соответствующее измерение (нулевое или близкое к нулю), у вас будет хорошая и хорошо заземленная система, обеспечивающая статическую защиту.

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Электрическое заземление — это резервный путь, который обеспечивает альтернативный путь прохождения тока обратно к земле в случае неисправности в системе электропроводки. Он обеспечивает физическое соединение между землей и электрическим оборудованием и приборами в вашем доме.

Электричество в системе электропроводки жилого дома состоит из электронов, протекающих по металлическим проводам цепи, и это электричество всегда ищет кратчайший путь обратно к земле. Таким образом, если есть проблема с нейтральным проводом, заземление вашей электрической системы обеспечит прямой путь к земле и предотвратит скачки напряжения, которые могут вызвать опасность поражения электрическим током.

Как работает электрическое заземление?

В электрической цепи есть активный провод, который подает питание, нейтральный провод, который передает этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания.Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системах электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или оборван, именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность электрического заземления

  • Защищает от электрических перегрузок

    Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут вызвать опасно высокое электричество, которое может полностью повредить ваши электрические приборы.При заземлении электрической системы все избыточное электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет в безопасности и защищена от больших скачков напряжения.

  • Стабилизирует уровни напряжения

    Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого.Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе. Это помогает обеспечить стабильные уровни напряжения во всей электрической системе.

  • Земляные проводники с наименьшим сопротивлением

    Одна из основных причин, по которой вы должны заземлять свои электроприборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-нибудь без сопротивления, а не через вас или ваши приборы.

  • Предотвращает серьезные повреждения и смерть

    Если вы не заземлите электрическую систему, вы подвергнете свою бытовую технику и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Определение заземления тока

Вы можете проверить, предназначен ли электрический прибор для заземления.Если устройство оборудовано трехжильным шнуром и трехконтактной вилкой, то третий провод и контакт будут обеспечивать заземление между металлической рамой устройства и заземлением системы электропроводки.

Чтобы проверить, заземлена ли электрическая система, проверив электрические розетки. Если в розетке три контакта, значит, в вашей системе должно быть три провода, один из которых будет заземляющим. Чтобы быть уверенным, происходит ли ток заземления, вы можете выполнить тест на электрическое заземление, как указано ниже.

Проверка электрического заземления

Вы можете выполнить этот 5-шаговый контрольный список, используя устройство для проверки розеток, с полной осторожностью при проверке электрического заземления:

Шаг 1 — Первый признак правильного электрического заземления — это ваша розетка. Если это трехконтактная розетка с U-образным пазом, то можно смело заключить, что это компонент заземления.

Шаг 2 — Вставьте красный щуп тестера цепей в меньший слот розетки.Эта розетка представляет собой горячий провод, который подает питание на ваши приборы.

Шаг 3 — Вставьте черный щуп в больший паз розетки, который является нейтральным пазом. Это завершит вашу схему.

Шаг 4 — Проверьте индикатор. Он загорится, если ваша розетка заземлена, и если она не загорится, поменяйте местами черный и красный щупы. Если индикатор не отображается ни в одном из тестов на электрическое заземление, значит, розетка не заземлена и ее использование небезопасно.

Шаг 5 — Повторите все 4 шага во всех розетках вашего дома, чтобы убедиться, что каждая розетка надежно заземлена. Большинство старых домов подверглись серьезному ремонту и ремонту, поэтому не все торговые точки могли быть переделаны.

Испытание электрического заземления очень важно для повышения уровня электробезопасности в вашем существующем помещении и гарантирует, что все ваши электрические установки безопасны и остаются безопасными в течение всего срока их службы.

Не используйте трехконтактную розетку с неисправной проводкой, так как это может вызвать возгорание.Вызовите сертифицированного электрика и немедленно устраните проблему. У нас есть обширный инвентарь предохранительных выключателей, электропитания и материалов, которые могут значительно снизить риск коротких замыканий и пожаров. Позвоните нам по телефону (800) 458-9600 и поговорите напрямую с нашими специалистами по продажам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает свои электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Практика хорошего заземления и соединения домашней электропроводки

Соединение и заземление

Все домашние электрические системы должны быть соединены и заземлены в соответствии со стандартами. Это влечет за собой две задачи: Во-первых, металлические трубы для воды и газа должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.

Хорошая практика для заземления и соединения домашней электропроводки (фото предоставлено Inspectionnews.net)

Во-вторых, главная электрическая панель должна быть заземлена на заземляющий электрод, такой как заземляющий стержень или стержни, вбитые в землю рядом с фундаментом вашего дома. .

Хотя система трубопроводов соединена с землей через главную электрическую сервисную панель, заземление панели и соединение трубопроводов не связаны с функцией . Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Провода, которые соединяют ваши металлические трубы, являются профилактическими, и они становятся важными только в том маловероятном случае, когда электрический проводник возбуждает напряжение в трубе.В этом случае правильное соединение трубопроводной системы гарантирует, что ток не останется в системе, что может привести к поражению электрическим током любого, кто прикоснется к какой-либо части системы, например, к ручке крана.

Склеивание на водонагревателе выполняется относительно эффективно, так как газопровод и водопровод обычно там.

Газовая труба в старых домах обычно стальная или медная. Место соединения этих труб может быть в любом доступном месте, например, у водонагревателя или газового счетчика.Газовая труба в некоторых новых домах представляет собой гибкий материал, называемый гофрированной трубкой из нержавеющей стали (CSST) .

Точка соединения для CSST должна быть на первом отрезке стальной или медной трубы, через которую газопровод входит в дом. Это потому, что молния может пробить дыры в CSST, вызывая утечку газа.

Пара металлических стержней заземления длиной 8 футов вбивается в землю рядом с вашим домом, чтобы обеспечить заземление для вашей домашней электропроводки.

Как склеить металлические трубы | 6 шагов

Step # 1

Определите номинальную силу тока вашей электросети, посмотрев на ваши главные выключатели.Сила тока системы (обычно 100 или 200 ампер) определяет требуемый калибр заземляющего провода, который вам нужен. # 4 медного провода достаточно для работы, не превышающей 200 ампер .

Меньшие и менее дорогие медные провода разрешены для услуг от 100 до 175 ампер . Проконсультируйтесь со своим электриком, если вы хотите использовать провод меньше №4.

Определите номинальную силу тока

Шаг № 2

Пропустите соединительный провод от точки рядом с водонагревателем (удобное место, если у вас работает газовый водонагреватель) до точки выхода, где провод можно прикрепить к заземляющему проводу. что ведет к внешним заземляющим электродам. Это часто делается на панели обслуживания.

Проложите этот провод так же, как и любой другой кабель, оставив примерно от 6 до 8 футов провода на водонагревателе . Если вы пропустите этот провод через балки потолка, просверлите отверстие 1⁄2 ″ как можно ближе к центру, чтобы не ослабить балку. Скрепите провод через каждые 2 фута, если проводите его параллельно балкам.

Пропустите соединительный провод

Шаг № 3

Установите зажимы заземления на каждую трубу (горячее водоснабжение, холодное водоснабжение, газ), примерно на 30 см выше водонагревателя.Не устанавливайте зажимы рядом с штуцером или коленом, потому что затягивание зажимов может сломать или ослабить паяные соединения. Также убедитесь, что на трубах нет краски, ржавчины или других загрязнений, которые могут помешать хорошему чистому соединению.

Не перетягивайте зажимы. Используйте зажимы, совместимые с трубой, во избежание коррозии. Используйте медные или латунные зажимы на медной трубе. Используйте латунные или стальные зажимы на стальной трубе.

Установите зажимы заземления труб

Шаг № 4

Пропустите провод заземления через каждое отверстие для зажима, а затем затяните зажимы на проводе. Не обрезайте и не сращивайте провод: один и тот же провод должен проходить через все зажимы.

Проложите провод заземления

Шаг № 5

На панели выключите главный выключатель. Откройте крышку, открутив винты, и отложите крышку в сторону. Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Обычно вам приходится выбивать заглушку из этого отверстия, поместив на нее отвертку с внешней стороны и постучав молотком. Убедитесь, что заземляющий провод не соприкасается с шинами в середине панели или какими-либо клеммами нагрузки на выключателях .

Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Step # 6

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления. Эти отверстия достаточно большие, чтобы вместить до # 4 AWG провода , но иногда это может быть сложно. Если у вас возникли проблемы с проталкиванием проволоки, обрежьте ее конец и попробуйте использовать чистый отрезанный кусок.Закрепите установочный винт на проушине.

Установите на место крышку панели и снова включите главный выключатель.

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления.

Советы по заземлению главной сервисной панели

Нейтральный и заземляющий провода не должны подключаться к одной и той же шине в большинстве субпанелей. Шину заземления следует подключить к шкафу подпанели.

Нейтральная шина не должна быть подключена к шкафу дополнительной панели.

Наконечник №1 для заземления главной сервисной панели

Металлический кабелепровод должен быть физически и электрически подсоединен к шкафу панели. В некоторых случаях может потребоваться соединительная втулка, когда выбивка не устранена полностью.

Совет № 2 для заземления главной сервисной панели

Установка заземляющего стержня

Заземляющий стержень является важной частью системы заземления. Его основная функция — создать путь к земле для электрического тока, такого как молния, скачки напряжения в сети и непреднамеренный контакт с линиями высокого напряжения. Если вы обновите свою электрическую службу , вам, вероятно, потребуется обновить заземляющий провод и стержни, чтобы они соответствовали коду .

Примечание! В разных муниципалитетах разные требования к заземлению, поэтому обязательно проверьте их, прежде чем пытаться сделать это самостоятельно. Звоните, прежде чем копать! Убедитесь, что в месте установки заземляющих стержней нет никаких подземных коммуникаций.


Тренируйте своих нарушителей!

Ваши выключатели (включая главный) следует «проверять» один раз в год, чтобы обеспечить надлежащую механическую работу. Просто выключите их, а затем снова включите. Удобное время для выполнения упражнения — летнее время, когда вам все равно придется сбросить все часы.


Как установить систему заземляющих электродов

Шаг № 1

Начните с покупки двух стальных заземляющих стержней с медным покрытием диаметром 5/8 ″ и длиной 8 футов . У заземляющих стержней на одном конце есть забивная точка, а на другом — ударная поверхность.

Начните с покупки двух стальных заземляющих стержней с медным покрытием.

Step # 2

Просверлите отверстие 5⁄16 ″ в балке обода вашего дома как можно ближе к главной панели обслуживания снаружи дома выше уровень земли не менее 6 ″ .

Просверлите 5⁄16 ″ отверстие в балке обода вашего дома.

Step # 3

Примерно в футе от фундамента дома загните один стержень заземления в землю с помощью пятифунтовой булавы . Если вы наткнулись на камень или другое препятствие, вы можете стучать по заземляющему стержню под углом, если он не превышает 45 °.

Двигайтесь до только 3 или 4 дюйма стержня над землей . Отмерьте не менее 6 футов от первого стержня заземления и забейте другой.

Примерно в футе от фундамента дома воткните один заземляющий стержень в землю с помощью пятифунтовой булавы.

Шаг № 4

Пропустите неизолированный медный провод № 4 от шины заземления в главной сервисной панели через отверстие в балки обода и снаружи дома, оставив достаточно провода для соединения двух заземляющих стержней.

Проведите неизолированный медный провод №4 от шины заземления на главной сервисной панели.

Шаг №5.

. С помощью латунного зажима, обычно называемого желудь, подсоедините провод к первому заземляющему стержню, натягивая провод, чтобы не провисать. существует . Продолжайте тянуть за провод, чтобы добраться до второго заземляющего стержня, создавая непрерывное соединение.

С помощью латунного зажима, обычно называемого желудь, подсоедините провод к первому заземляющему стержню.

Шаг № 6

Соедините второй заземляющий стержень с другим желудем с неразрезанным заземляющим проводом, предварительно протянутым через первый желудь.Обрежьте лишнюю проволоку.

Соедините второй заземляющий стержень с другим желудь с неразрезанным заземляющим проводом.

Шаг № 7

Выкопайте несколько дюймов вокруг каждого стержня, чтобы создать зазор для пятифунтовой молоты. Создание неглубокой траншеи под заземляющим проводом между стержнями также является хорошей идеей. Забейте каждую удочку молотком до тех пор, пока вершина удочки не окажется на несколько дюймов ниже уровня земли.

Забейте каждую штангу молотком до тех пор, пока вершина штанги не окажется на несколько дюймов ниже отметки.

Шаг № 8

Введите герметик в отверстие в балке обода как с внутренней, так и с внешней стороны.

Введите герметик в отверстие в балке обода как с внутренней, так и с внешней стороны.

Советы по заземлению

Перечисленный металлический ремешок можно использовать для заземления внутренних коммуникационных проводов, таких как телефон и кабельное телевидение, если клемма межсистемного соединения недоступна.

Советы по заземлению # 1

Кусок арматурного стержня, заключенный в бетонное основание, является обычным заземляющим электродом в новом строительстве.

Как правильно сделать заземление на даче: Заземление на даче: как сделать его правильно

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
