Как правильно сделать ввод электричества в деревянный дом: Особенности ввода электричества в деревянный дом

Содержание

Особенности ввода электричества в деревянный дом



Вступление

Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.

Ввод электричества в деревянный дом

Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП). Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.

В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.

Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п.2.4.3).

Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

vvod v derevjannyj dom 2

Два варианта ввода СИП провода в деревянный дом

Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

Вариант 1.

От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

vvod v derevjannyj dom 1

Вариант 2.

Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

vvod v derevjannyj dom 3

Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм2, то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм2) на фасаде дома.

Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

Выводы

Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

©Elesant.ru

Другие статьи раздела: Электропроводка дома





Воздушный ввод электропитания в деревянный дом

Вступление

Ввод электропитания в дом осуществляется после получения разрешения на абонентское подключение в энергетической организации вашего района, которой принадлежать районные электросети. Согласно правилам, разрешение выдается на запрашиваемую мощность согласно предоставленным вами, заявки, проекту электропроводки дома и правоустанавливающим документам. Если учесть, что проект требуют не все сетевые организации, а также, что проект составляется по вашему техническому заданию, вам неплохо было бы понимать, как в принципе должен быть устроен, воздушный ввод электропитания в деревянный дом.

Стоит обратить внимание, что данный тип работ, подключение электропитания к дому, должен выполнять квалифицированный электрик с действующим сертификатом для данных работ. Не нужно рисковать и нужно вызвать электрика на дом. Сейчас это не большая проблема и предложений электрик на дом в Москве и Московской области масса.

Что такое абонентское ответвление

Вы являетесь абонентом для сетевой организации. Ответвление к дому от воздушной линии электропередачи для вашего дома, называется абонентское ответвление от магистрали. Если ваш дом стоит в отдалении от основной населенного пункта, то вас будут подсоединять к линейному ответвлению магистрали.

ввод-электропитания-в-деревянный-дом-5-1ввод-электропитания-в-деревянный-дом-5-1

Согласно нормативам, воздушное ответвление от воздушной линии электропередачи не может быть длиннее 25 метров. В случае если расстояние от магистрали до дома более 25 метров, вам за свой счет и может быть своими силами, придется установить промежуточную опору. Лучше это сделать на своем участке.

Подсоединение к магистрали ВЛИ

Воздушные линии электропередачи делятся на воздушные линии выполненные изолированными проводами (ВЛИ) и воздушные линии выполненные не изолированными проводами (ВЛ). Предполагаем, что у вас магистраль выполнена современной технологией ВЛИ проводами СИП.

Согласно нормативам, ПУЭ (ПУЭ 7, п.2.4.3), абонентское ответвление от ВЛИ (ввод электропитания в деревянный дом) можно делать как с опоры, так и с пролета. Если вы планируете установить вводное-устройство на опоре, то предпочтительно сделать абонентский отвод с опоры. Если планируется установить вводное-устройство в доме, то нет разницы, делать ответвление от опоры или с пролета.

Напомню, что провода СИП (самонесущие изолированные провода) специально предназначены для воздушных линий электропередач и ими делается ввод электропитания в деревянный дом. СИП не требуют натяжения поддерживающих тросов и «держат» в пролетах сами себя.

Сечение проводов абонентского ответвления

Более, менее, стандартный деревянный дом «запитывается» 220 Вольтами и для абонентского ответвления используется провод СИП 2×16 мм2. Это достаточно стандартный проект, но могут быть варианты и 380 Вольт и больших мощностей. Все зависит от вас, ведь вы подаете заявку на выделение мощности.

Натяжение провода абонентского ответвления

Для крепления, соединения, натяжения провода СИП выпускается самая разнообразная линейная арматура.

  • Для подсоединения к магистрали используются прокалывающие зажимы: Зажим анкерный ЗАН 50-70/1500, PA 1500;
  • Для натяжения провода СИП используются самозатягивающие анкерные зажимы: Зажим анкерный ЗАБ 16-25, PA;
  • Для крепления анкерных зажимов к фасаду и опоре дома используются кронштейны для анкерных зажимов: КАМ-4000, CA 1500/2000, SO 253.

Различная маркировка соответствует разным производителям.

воздушное-абонентское-ответвление-к-дому-1воздушное-абонентское-ответвление-к-дому-1

Как правильно делать воздушный ввод электропитания в деревянный дом

Есть два принципиально разных способа ввести питающий кабель в деревянный дом.

Способ 1

Вводится провод СИП ответвления. Без его разрыва, до вводного устройства или вводно-распределительного щита в доме.

ввод-электропитания-в-деревянный-дом-1-1ввод-электропитания-в-деревянный-дом-1-1

Способ 2

После зажима, провод СИП обрезается, а в дом вводится электрический кабель ВВГнг.

ввод-электропитания-в-деревянный-дом-3-1ввод-электропитания-в-деревянный-дом-3-1

Оба способа вполне нормативны и их выбор зависит только от удобства монтажа. Например, если вводной щит установлен далеко от ввода в дом, то лучше перейти с СИП на ВВГнг.

Как правильно обустроить проход кабеля через стену в дом

Напоминаю, дом деревянный, а значит пожароопасный. Проход кабеля делается по специальной технологии. Согласно СНИП 03.05.06-85, проходная гильза в деревянном доме должна быть стальной, а уплотнение в гильзе должно быть выполнено из материала, который не горит и «легко удаляется из гильзы».

ввод-электропитания-в-деревянный-дом-2-1ввод-электропитания-в-деревянный-дом-2-1

  • Кроме этого, соприкосновение гильзы и дерева не должно быть. Гильза должна быть обмазана алебастром или/и обвязана асбестовой нитью.
  • Можно и нужно пойти еще дальше и с обеих сторон гильзы установить фарфоровые втулки (смотрим рисунок). Это не обязательно, но полезно.
  • Е еще одно, проходное отверстие должно быть наклонено в сторону улицы или иметь загнутый носик со стороны улицы. Это защитит её от осадков.

©Ehto.ru

Статьи по теме

Похожие посты:

Ввод электричества в деревянный дом: правила подключения

Из нашей статьи вы узнаете о том, как сделать ввод электричества в деревянный дом своими руками. Необходимость в этом возникает не только при строительстве нового дома, но и при ремонте старого. Хотя, конечно, в последние годы дерево начало пользоваться огромной популярностью среди дачников – материал экологичен, намного теплее кирпича или шлакоблока, а самое главное – жить в деревянном домике приятнее. Проблема возникает только с пожарной безопасностью и электрической проводкой.

Древесина – это горючий материал, чтобы улучшить показатель безопасности, необходимо качественно ее обработать. А вот про электропроводку мы будем говорить далее. Никаких тонкостей, только основы монтажа систем электроснабжения, характерных для деревянных домов. Все тонкости можно узнать из специализированных сборников – ПУЭ (так сокращенно называются правила устройства электроустановок).

Ввод электроэнергии

Прежде чем рассматривать особенности монтажа ввода электричества в деревянный дом (своими руками это вполне возможно сделать), нужно ответить на один вопрос. А что такое ввод, собственно? Это наиболее ответственный участок электрической проводки. Это расстояние между распределительной коробкой частного дома и линией электропередач. Обратите внимание на то, что монтаж этого участка нужно доверять только специалистам, у которых имеются разрешения на проведение всех работ. Также стоит обратить внимание на то, что прокладка кабеля может осуществляться как по воздуху, так и под землей. Давайте рассмотрим каждый вариант отдельно. И самое главное - расскажем о правилах ввода электричества в деревянные дома.

Воздушная линия

Давайте рассмотрим преимущества и недостатки такого варианта монтажа ввода. Преимуществ не так уж и много, но они весомые – монтаж очень дешевый, а конструкция линии проста до безобразия. Минусов у конструкции намного больше. И самый главный – это низкая эстетичность. Кроме того, линия может быть повреждена деревьями, налипшим снегом. Также следует отметить, что между землей и точкой ввода должно быть расстояние (согласно ПУЭ) не меньше 2,75 м. Не всегда ситуация позволит сделать правильный ввод электричества в деревянный дом.

Ввод электричества в деревянный дом

Соединение с линией электропередач осуществляется при помощи кабеля СИП и специальной арматуры. Для крепежа необходимо, чтобы на доме и опоре были крюки, за которые можно зацепить эту арматуру.

Подземная линия электропередач

Сначала рассмотрим преимущества такого обустройства ввода в дом:

  1. Высокая степень эстетичности. Никакие «посторонние» предметы не видны, все скрыто от глаз.
  2. Эксплуатация происходит максимально безопасно и удобно. Провода и кабели не мешают делать ремонт или иные работы в здании. Сразу стоит отметить, что повредить кабель ввода очень сложно.
Ввод электричества в деревянный дом своими руками

Также можно упомянуть и про недостатки ввода электричества в деревянный дом под землей:

  1. Некоторые компоненты ввода могут стоить больших денег. Стоимость прокладки воздушной линии существенно ниже.
  2. Возникают сложности при прокладке кабеля под землей. Проблема в том, что заранее придется продумывать маршрут, по которому будете вести кабель. Затем нужно выкапывать траншею и в ней по всем требованиям ПУЭ прокладывать кабель.

Кроме того, нужно отметить, что при укладке кабеля в траншею необходимо осуществить еще несколько манипуляций. Например, на дне обязательно нужно обустроить песчаную подушку, а при необходимости всю линию уложить в стальную трубу.

Безопасность – это самое главное

Если следовать всем рекомендациям и требованиям ПУЭ, необходимо осуществлять прокладку кабеля максимально качественно. Ведь дело в том, что между распределительным щитом в доме и вводом кабеля промежуток является самым опасным, ответственным и сложным. И если что-то сделать неправильно, то это скажется на безопасности.

Причина этого – отсутствует защита участка электропроводки от скачков напряжения. Также нет защиты от короткого замыкания – никаких автоматических выключателей и УЗО не предусмотрено. Другими словами, любая нештатная ситуация может обернуться трагедией. Не в каждом поселке или микрорайоне имеется защита электрической сети, в некоторых случаях она срабатывает с большой задержкой. За время срабатывания может загореться дом.

Какие нужно соблюдать требования безопасности?

Ввод электричества в деревянный дом под землей

Устрашили вас тем, что может случиться при неправильном монтаже, а теперь давайте разберемся, как неприятностей избежать? Сложностей никаких нет, достаточно следовать простым рекомендациям:

  1. Кабель нужно использовать только с изоляцией, на которой имеется сокращение «нг». Это буквально означает, что изоляция не горючая или она затрудняет горение. Хороший пример – кабель ВВГнг. Перед выбором кабеля нужно осмотреть его, проверить сертификаты соответствия и буквенные обозначения.
  2. Для защиты участка ввода электроэнергии в деревянный дом нужно использовать толстостенные стальные трубы. Обратите внимание на то, что нужно прятать в трубу весь кабель. Конечно, к воздушной линии это требование не относится. Но участок, который проводится по стенам здания, нужно запрятать.
  3. На вводе в здание нужно установить автоматические выключатели – они позволят защитить участок проводки от короткого замыкания и перегрузок. Монтаж автомата осуществляется с наружной стороны здания в разрыв основного кабеля. Чтобы на автоматические выключатели не воздействовали осадки, нужно заключить их в корпус, который не пропускает влагу и пыль. Обязательно устанавливайте герметичные сальники на выходе и входе короба. Обратите внимание на то, что в случае нештатной ситуации сначала должен сработать автоматический выключатель, смонтированный в доме. А только после него уличный. Следовательно, у уличного ток срабатывания должен быть выше.
  4. Еще одна степень защиты – это монтаж устройства защиты на опоре электропередач. Именно в том месте, в котором осуществляется отвод кабеля к дому. Но такой вариант следует внимательно обдумать до того момента, как будет осуществляться монтаж вводного кабеля. Специалисты, которые будут устанавливать ввод, должны подготовить все материалы и осуществить установку необходимых узлов на опоре электропередач.

После окончания работ по монтажу ввода можно приступить к подключению внутренней проводки. Сразу стоит отметить, что ввод электричества в деревянный дом (на даче, например) должен производиться только тогда, когда внутренняя проводка изготовлена и испытана. Нельзя подключать ее, если имеются накоротко соединенные провода или иные повреждения.

Щиток на вводе

Все эти работы нужно провести заблаговременно. Начинать нужно от щитка на входе, в котором ставите автоматические выключатели, прибор учета, УЗО и т. д. Обратите внимание, что на каждого потребителя нужно ставить отдельный автомат. Например, для одной комнаты нужно два автоматических выключателя – для осветительных приборов и розеток.

Прежде чем приступать к монтажу проводки, необходимо нарисовать на бумаге схему и обозначить расположение всех основных компонентов. Желательно сделать схему в электронном виде и распечатать ее, чтобы впоследствии не гадать, какой автомат или УЗО за что отвечает.

Как сделать ввод электричества в деревянный дом

Когда начнете определять число УЗО, необходимых для полноценной защиты, поставьте в щиток резервные автоматы. Это позволит избежать переделок щита при изменении электропроводки или перестройке дома.

Сначала отвечаем на главные вопросы

Теперь вы знаете, как сделать ввод электричества в деревянный дом и установить распределительный щиток. Но нужно еще определиться с вариантом устройства электрической проводки:

  1. Открытая (наружная).
  2. Скрытая (внутренняя).
  3. Электропроводка в гибких коробах или кабель-каналах.

Далее мы рассмотрим преимущества и недостатки всех этих видов электропроводки.

Наружная электропроводка

Это самая простая конструкция, может использоваться в деревянных строениях, у нее есть такие преимущества:

  1. Монтаж до безобразия прост – сможет сделать даже человек, плохо разбирающийся в электротехнике.
  2. Стоимость материалов и проведения работ мизерная.

Зато есть и недостатки такой системы:

  1. Низкая степень эстетичности. Особенно для случаев, когда прокладывается сразу несколько проводов по одному маршруту. Недостаток можно устранить, если сделать проводку под «старину». Провода используются витые и закрепляются на керамических изоляторах. Как ни странно, но такой вариант обустройства электропроводки в настоящее время пользуется популярностью.
  2. Вопрос безопасности такой проводки остается открытым – если в доме есть дети, то стоит задуматься, нужно ли так прокладывать кабель. А если ребенок решит потянуть за провода, чтобы оторвать их от стены? Стоит обезопаситься и рассмотреть другой вариант монтажа.

Кабель-каналы и гибкие коробы

Правильный ввод электричества в деревянный дом

По сути, это что-то среднее между закрытой и открытой проводками. Можно выделить такие плюсы:

  1. Соблюдаются все необходимые меры предосторожности. Например, провода не касаются стен, идут на определенном расстоянии от них. Эти требования прописаны в ПУЭ.
  2. Вид после окончания монтажных работ весьма опрятный. А самое главное – имеется возможность внести изменения в конфигурацию электропроводки. Вы можете изменить траекторию, по которой происходит прокладка проводов, добавить новый кабель,

Но есть и недостаток у такого вида монтажа электропроводки – он идеально подходит для офисов и иных зданий, в которых часто меняются владельцы. Требования по установке выключателей и розеток у всех разные, поэтому владельцы офисных помещений приходят к такому компромиссу – проводка в кабель-каналах позволяет быстро перенести электроприборы в другие места. В частном доме такую проводку редко используют.

Монтаж скрытой проводки в деревянных домах

В статье рассказано о том, как осуществляется организация проводки внутри здания и ввода электричества в деревянный дом на даче. Фото примеров приведено по ходу статьи для наглядности. Медленно мы подошли к самому распространенному типу электропроводки – скрытому. Плюс у него всего один – провода скрыты от глаз, они надежно запрятаны внутри стен.

Правила ввода электричества в деревянный дом

Но есть и недостатки у такого варианта:

  1. Монтаж проводки сложен, так как все кабели необходимо прятать в трубу из стали. Конечно, допускается применение трубок из иных материалов, которые не подвергаются горению.
  2. Планировать схему проводки нужно при строительстве здания, чтобы соблюсти все нормы и требования.
  3. Внесение изменений в схему сопровождается массой сложнейших работ.

Также нужно отметить, что при прокладке скрытой проводки нельзя допускать соединений типа «скрутка». Обязательно приобретите самозажимные клеммники и используйте их при монтаже.

Итог

Ввод электричества в деревянный дом на даче

При выполнении работ по обустройству ввода электричества в деревянный дом необходимо помнить, что дерево – это легко воспламеняемый материал. Не следует отступать от рекомендаций, которые прописаны в требованиях ПУЭ. Отступая от этих требований, вы создаете опасность потери имущества. По статистике, основная причина возникновения пожаров – это замыкание электропроводки. Не стоит экономить на материалах, не упускайте даже мелких деталей при обустройстве электропроводки деревянном доме.

Подземный ввод электропитания в деревянный дом

Вместо вступления

Для начала давайте посмотрим, насколько рентабельно делать подземный ввод электропитания в деревянный дом. Если говорить о рентабельности с точки зрения моментальной выгоды, несомненно, подземный ввод электропитания стоит дороже, чем воздушный ввод. В работы добавляется:

  • Рытье траншеи от опоры до дома и её оборудование;
  • Проход (отверстие) фундамента внутрь дома;
  • Устройство спуска со столба и подъем к щиту внутри дома, при помощи стальных труб;
  • Стоимость бронированного электрокабеля.

Однако, подземный ввод электропитания в деревянный дом более выгоден с точки зрения надежности и долговечности, а также защиты от всевозможных аварий.

подземный-ввод-электропитания-в-дом -5-1подземный-ввод-электропитания-в-дом -5-1

При подземном вводе вы гарантированно обезопасите себя, от обрыва ввода, да и по пожарной безопасности подземный ввод в стальной трубе, более безопасен, чем ввод воздушный.

Подземный ввод электропитания в деревянный дом — технология устройства

Общая технология устройства подземного ввода электропитания в дом такова. От опоры линии электропередачи (не обязательно ближайшей к дому), копается траншея до дома, вернее, до запланированного места ввода кабеля в дом. Глубина траншеи зависит от подключаемой мощности (сечения кабеля). Для выделенных мощностей до 20 кВт глубина траншеи должна быть не менее 800 мм. Для выделенной мощностей 25-45 кВт глубина траншеи должна быть не менее  1000 мм (ПУЭ п.2.3.84).

Для спуска кабеля, на опору монтируется защитная стальная труба. Форма трубы в виде буквы «Г». Изогнутый конец трубы должен быть в траншее. Высота трубы на опоре должна быть не менее 1800 мм.

Способ укладки электрокабеля в траншее зависит от типа кабеля (об этом дальше).

В строение электрокабель вводится сквозь бетонный фундамент или через стену дома. Если ввод делается через стену, то на стене электрический кабель должен защищаться аналогично спуску с опоры. Высота защиты 1800 мм, а высота самого ввода не должна быть меньше 2750 мм.

Материал для подземного ввода электропитания в деревянный дом

Для устройства подземного ввода электропитания в деревянный дом подойдут следующие электрические кабели:

Бронированный алюминиевый и медный кабели прокладываются в траншее без защиты трубами. Осуществляется прокладка без натяжения, свободно, небольшими волнами, «змейкой», создавая запас 1-2% (СНиП 3.05.06-85, п.3.59).

  • Кабели ВВГнг и АВВГ

Незащищенные электрические кабели прокладываются в траншее, только в защищенном виде, защита осуществляется специальными электротехническими пластиковыми  трубами или электротехнической гофрой.

Важно! Несмотря на практику использования незащищенных кабелей для ввода электропитания в дом, стоит отметить, что согласно ПУЭ 2.3.37 (изд.7), для прокладки в траншее используются только бронированные кабели.

Рытье траншеи

  • Траншея для подземного ввода электропитания в деревянный дом должна иметь глубину от 80 до 100 см, в зависимости от сечения кабеля.
  • Расстояние от стоящих деревьев должна быть 2000 мм, от кустарника – 750 м, от любых фундаментов – 650 мм.

подземный-ввод-электропитания-в-дом -2подземный-ввод-электропитания-в-дом -2 подземный-ввод-электропитания-в-дом -4подземный-ввод-электропитания-в-дом -4

  • На дне траншеи не должно быть кореньев, строительного мусора.
  • На дне траншеи делается песчаная подушка.
  • Засыпается траншея только мягким, не мерзлым грунтом, после проверки кабеля.

Как ввести электрокабель из траншеи в деревянный дом

Ввести питающий электрокабель из траншеи в дом можно двумя способами:

  • Через фундамент;
  • Через фасадную стену дома.

При проходе через фундамент в нем делается отверстие, в которое закладывается труба из асбеста (СНиП 3.05.06-85, п.3.67). Асбестовая труба должна заходить в траншею на 600 мм, при этом должен быть соблюден наклон трубы в сторону траншеи.

подземный-ввод-электропитания-в-дом -1подземный-ввод-электропитания-в-дом -1

Подъем кабеля из траншеи по стене

В случае отсутствия ленточного фундамента или установки дома на плитный фундамент (УШП), или свайный фундамент, то есть, при отсутствии в доме подвала, допускается ввод электропитания из траншеи по фасадной стене дома. В этом случае кабель защищается на высоту 1800 мм от уровня земли, а сам ввод в дом делается на высоте 2750 мм от уровня земли.

Правильно оборудованный ввод кабеля электропитания в дом хорошо видны на схеме. Обратите внимание на утепление кабеля и устройство бетонных заделок мест примыкания кабеля к дому.

Спуск по опоре

Подключение кабеля к линии электропередачи осуществляется по технологиям подключения к ВЛИ и ЛЭ с применением линейной арматуры для этих линий.

подземный-ввод-электропитания-в-дом -спускподземный-ввод-электропитания-в-дом -спускспуск кабеля по концевой опоре

Кабель жестко закрепляется на опоре, при этом защищается на высоте 1800-2000 мм от земли.

Важно! При спуске кабеля с опоры в траншею будет более правильным установить на опоре вводное устройство (ВУ) или вводное устройство с блоком учета электроэнергии. Это избавит вас от общения с проверяющими организациями и не вызовет нареканий со стороны приемной комиссии.

Важно! Еще одно. Не рекомендуется наглухо закреплять металлическую трубу спуска к вводному щиту на улице. Соединение нужно сделать через пластиковую гофру. Это защитит вводное устройство от сезонных движений грунта вместе с трубой.

169081-4397893-1da6472a56b11c4f7be982a18063ef4c-1169081-4397893-1da6472a56b11c4f7be982a18063ef4c-1

Подъем до щита в доме

Подъем питающего кабеля из траншеи до вводно-распределительного щита внутри дома, также должен быть защищен металлической трубой.

Защита кабеля в траншее

Есть два варианта защиты кабеля в траншее от повреждений при копании участка. Первый вариант после засыпки кабеля мягким грунтом нужно уложить слой из полнотелого кирпича. Второй вариант, поверх кабеля укладывается сигнальная лента, которая будет сигналом, что дальше копать нельзя проходит кабель.

подземный-ввод-электропитания-в-дом -3подземный-ввод-электропитания-в-дом -3

Выводы

  • Подземный ввод электропитания в деревянный дом более надежно, чем ввод воздушный;
  • Правильным вариантом будет выбор бронированного кабеля для подземного ввода;
  • Ввод кабеля в лом осуществляется через бетонный фундамент или по фасадной стене дома;
  • Спуск кабеля в траншею и подъем кабеля из траншеи защищается металлической трубой согнутой под 90°;

Важно! Защитная металлическая труба и броня кабеля обязательно должны быть заземлены.

Видео статьи: Укладка кабеля в траншее, лента защино-сигнальная

Нормативные ссылки

  • ПУЭ изд.7;
  • СНИП 3.05.06-85. «Электротехнические устройства».

©Ehto.ru

Статьи по теме

  • Записи не найдены

Похожие посты:

Как подключить к электричеству деревянный дом

Ответвление по воздуху

По современным требованиям такое ответвление должно быть выполнено изолированным алюминиевым проводом сечением не менее 16 кв. мм (большее сечение выбирается в зависимости от расчётной мощности). Лучше всего для этой цели подходят самонесущие изолированные провода СИП-2А или СИП-4.

Эти токопроводящие изделия помещают в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы СИП составляет более 25 лет.


Кабель СИП. Фото с сайта mockwa.com

Их достоинства, по сравнению с другими решениями для воздушного ввода, хорошо известны электромонтажникам. Однако при размещении щита учета на опоре линии электропередач часто возникает проблема качественного присоединения алюминиевого провода к выводам модульных аппаратов.

К сожалению, многие модульные приборы, представленные на российском рынке, не состоянии обеспечить качественное и долговечное соединение выводов и многожильного провода СИП. Попытка непосредственного присоединения СИП к выводам выключателей обычно приводит к тому, что через некоторое время в месте контакта возникает перегрев и разрушается изоляция провода.

Соответственно, зажимы для присоединения алюминиевых проводников должны быть также изготовлены из алюминия или алюминиевого сплава, или же содержать устройства компенсации расширения, например, пружинные шайбы.

Вводить СИП непосредственно в деревянный дом нельзя, так как согласно действующим ПУЭ в жилых помещениях не допускается проводка кабелем с алюминиевыми жилами. Возможно, из-за того, что изоляция СИП не является самозатухающей и легко поддерживает горение. Поэтому следует перейти на проводку из меди.

ыаыа
Подводка электрокабеля к дому открытым способом. Фото: А. Маркин

Наиболее предпочтительный вариант – это кабель ВВГнг. Он предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция.

ыаыа
Кабель ВВГнг. Фото с сайта sibvolt.ru

Участок от наружной стены дома до распределительного щитка — самый опасный, поскольку не защищён никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счёт — она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности. Возможны варианты перечислены ниже.


Ввод в стальной толстостенной трубе

На всём протяжении от наружной поверхности стены дома до щитка кабель убирают в стальную трубу, толщина стенки которой, согласно СП 31-110-2003, должна быть для кабеля сечением 4 кв. мм — не менее 2,8 мм, а для кабелей 6–10 кв. мм — не менее 3,2 мм. Подобный способ годится там, где общая нагрузка ограничена автоматическим выключателем не более 25 А. При этом расстояние от ввода через наружную стену до щитка — не слишком велико (не более 3 м) и путь кабеля пролегает с минимальным количеством поворотов. Ведь протащить жёсткий провод большого сечения через изгибы трубы очень сложно.


Установка на вводе дополнительной защиты

На наружной стене дома в разрыв кабеля устанавливают двухполюсный (при однофазном вводе) или трехполюсный (при трехфазном вводе) автоматический выключатель (АВ) в специальном боксе в пыле- и влагозащищённом исполнении не ниже IP-55. Номинал автомата подбирают на одну ступень выше, чем вводной АВ в щитовой дома. Это нужно для того, чтобы в случае возникновения перегрузки первой сработала защита в щитовой, и не пришлось лезть по приставной лестнице под крышу.

Установка защиты на столб

Это — разновидность варианта №2, обычно её применяют во вновь подключаемых и реконструируемых дачных посёлках. На столб, от которого производится ответвление, выносят ограничивающие автоматы защиты и приборы учёта (счётчики).

111
Электросчётчик на столбе перед домом

Такой способ подключения удобен в первую очередь энергоснабжающей организации (ЭСО), инспекторы которой могут контролировать расход электроэнергии, не заходя в дома.

Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и вынуждает расходовать электроэнергию в соответствии с выделенной мощностью. И хотя ПУЭ прямо предписывают располагать счётчики в помещениях (то есть, по сути, описанный вариант является нарушением) — такой способ подключения сейчас является повсеместной практикой.


Ответвление от ВЛ под землей

Для этого следует использовать, так называемый «бронированный» кабель, специально предназначенный для прокладки в земле. В нём между внутренней и наружной пластиковыми оболочками расположена металлическая оплётка — броня. Её задача — защитить кабель от грызунов, а также от возможных подвижек грунта.

Абсолютно неправильно поступают те, кто укладывает провода в трубу: их жёсткое расположение в ней может вызвать недопустимые напряжения. К тому же в трубах нередко скапливается конденсат, который зимой, превратившись в лёд, скорее всего вызовет повреждение изоляции. Таким способом кабель прокладывают только при пересечении проезжей части дорог, при проходе стены, фундамента и т.п. Труба в этих случаях позволит при необходимости заменить повреждённую линию без разрушения полотна дороги или фундамента.

Для укладки кабеля под землёй копают траншею на глубину не менее 0,7 м. Это примерно три штыка лопаты. А лучше — ещё глубже. Под постоянными дорожками из прочного материала (плитка, бетон и т. п.) глубину укладки кабеля допустимо уменьшить до 0,5 м. На дно траншеи слоем не менее 10 см насыпают песок. На песчаную подушку кабель укладывают свободно, «змейкой» и сверху засыпают слоем песка. После этого желательно выполнить механическую защиту — уложить кирпич или обломки шифера.

111
Прокладка кабеля в грунте. Фото с сайта ooorems.ru

Ввод в постройку производят через стальные втулки, проложенные в фундаменте. Устанавливают их с некоторым наклоном наружу, чтобы внутри не скапливалась вода. Повороты втулок, если они необходимы, делают плавными. Однако если есть сомнение в устойчивости постройки, то выполнять ввод через фундамент, тем более под ним, не стоит. Лучше вывести кабель рядом с фундаментом и выполнить ввод через стену. Участок над поверхностью земли до высоты в 2,5 м должен обязательно иметь дополнительную механическую защиту.

Текст: А. Маркин

Статьи и обсуждения об электричестве и проблемах электрификации


как подвести безопасно и надежно электросеть (85 фото + инструкция)

С каждым годом растут объемы загородного строительства. Появляются всё новые дачники и жители деревень. Люди меняют место жительства, переезжая из густонаселенных городских кварталов в собственные загородные дома. В большинстве случаев для этого строится новое жилье.

Одним из важных этапов строительства или ремонта загородного дома является его подключение к электрической сети. Эти работы следует проводить максимально качественно и в соответствии с действующими правилами устройства электроустановок.

Некачественный монтаж может привести к пожару и потере всего строения и человеческим жертвам. Этот обзор раскрывает информацию о том, как правильно ввести электричество в дом. Правила монтажа необходимо знать не только для самостоятельного проведения работ.


Если планируется воспользоваться услугами электриков, то и в этом случае необходимо до выполнения работ обсудить, как и с помощью каких материалов будет выполнен монтаж.

Затем необходимо самостоятельно проверить закупленные материалы и качество проведенного монтажа.

При кажущейся простоте работы по вводу электричества в частный дом нужно выполнять очень ответственно. Участок ввода не защищен от перепадов напряжения и коротких замыканий на линии.

Защита электросети в дачном поселке может отсутствовать, а индивидуальные органы защиты располагаются после этого участка на электрощите и поэтому не могут защитить его.

Краткое содержимое статьи:

Способы ввода

Существуют два варианта подключения к линии электропередач: подземный и воздушный способы. Они обладают своими достоинствами, недостатками и особенностями монтажа.

Давайте рассмотрим правильные схемы подземного и воздушного ввода электричества.

Подвод электроэнергии по воздуху

Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:

Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.


Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.

Расстояние от столба до стены не должно превышать 10 метров. При необходимости устанавливают дополнительную опору на расстоянии не более 15 метров от линии электропередач.

Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.


Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.

Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.

От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.

При прокладке кабеля не допускается его изгибать под прямым углом. Необходимо делать сглаженные изгибы. Для надежности следует обмотать асбестовой нитью ту часть провода, которая будет находиться непосредственно в стене.

Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

Подземный ввод электричества

Этот способ более трудоемок. Такой подвод электроэнергии выполняется в соответствии со следующими правилами.


Начиная с высоты 2 метра от земли, кабель по столбу спускается в металлической трубе. Аналогичным образом он поднимается по стене дома.

Прокладка осуществляется на глубине 70 см при использовании защитных труб либо на глубине 100 см без них. При прокладке создают бетонные или кирпичные коробы. Для этого на дно траншеи засыпается песком. На нем выкладывают из кирпичей основание короба и боковые стенки. В эту траншею из кирпичей укладывается кабель в трубе и закрывается сверху лентой из кирпичей и засыпается землей.

Для этих целей следует использовать специальный бронированный кабель с медными жилами сечением 10 мм при потребляемой мощности до 15 кВт.

Кабель может быть проведен через ленточный фундамент. Ни в коем случае не допускается его прокладка под фундаментом во избежание разрушения.

Ввод электричества со столба своими руками официально делать нельзя. Эти работы вместе с установкой электрического счётчика должны выполнять работники с соответствующим допуском по электромонтажным работам.

Для повышения качества и снижения стоимости лучше всего самостоятельно приобрести сертифицированные материалы и провести подготовительные работы. С электриками следует договориться об этом на начальном этапе. Доверить им следует самые ответственные и важные этапы работ, которые он выполнять после проверки остальных элементов выполненных работ.


Фото процесса ввода электричества в дом

Ввод электричества в деревянный дом, правила и видеоинструкция

Для подведения электропитания в деревянном доме хорошо подойдет провод типа СИП (самонесущий провод с изоляцией). На сегодняшний день такой тип кабеля приобретает все большую популярность на рынке. Изоляция СИП состоит из высококачественного полиэтилена и не разрушается под воздействием солнечных лучей. Благодаря чему провод имеет высокий срок службы. Существуют два основных способа подключения деревянного дома к электросети: в траншее и воздушный.


Правила прокладки питающего кабеля

Для прокладки питающего кабеля в траншее используют траншею Т-1 глубиной 900 мм, при прокладке кабеля в пластиковых трубах глубину траншеи можно уменьшить до 500 мм. Ввод кабеля в деревянный дом осуществляется через фундамент или над фундаментом, ввод кабеля под фундаментом запрещен! Для прокладки кабеля в траншее используют кабель марки ВВБШв.

Кабельные вводы в здания следует выполнять в трубах на глубине не менее 0,5 м и не более 2 м от поверхности земли. При этом в одну трубу следует затягивать один силовой кабель.

Прокладку труб следует выполнять с уклоном в сторону улицы. Трубы для ввода кабеля следует закладывать, как правило, непосредственно до помещения вводно-распределительного устройства. Концы труб, а также сами трубы при прокладке через стену должны иметь тщательную заделку для исключения возможности проникания в помещения влаги и газа.

По подвалу и техническому подполью здания при отсутствии возможности доступа посторонних лиц (кроме эксплуатирующего персонала) допускается прокладка транзитных силовых кабелей напряжением до 1000 В, питающих электроэнергией другие здания. Кабели должны размещаться в доступных местах открыто на кабельных конструкциях, на лотках, в каналах строительных конструкций или в неметаллических трубах. В подвалах кабели должны прокладываться в коридорах, выделенных для прокладки коммуникаций. При этом лотки с транзитными кабелями должны располагаться ниже лотков, на которых прокладываются провода или кабели внутридомовых сетей. Разрешается совместная прокладка транзитных кабелей и кабелей вводов в здание.

Прокладка транзитных электрических сетей, проложенных открыто, через кладовые и складские помещения не допускается.

Внутренние электрические сети, в том числе сети противопожарных устройств, цепей управления и сигнализации, должны, как правило, выполняться проводами и кабелями с алюминиевыми жилами*. Питающие линии разрешается выполнять алюминиевыми шинопроводами при технико-экономическом обосновании.


Воздушный ввод электричества в деревянный дом

По правилам ПУЭ сечение вводного кабеля должно быть не менее 16 мм2, расстояние от поверхности земли до ввода должно быть не меньше 2.75 м. Провод СИП покрыт изолирующей оболочкой из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного провода СИП составляет более 25 лет.

Подключение к высоковольтной лини, а также ввод в дом выполняют с помощью фарфоровой арматуры, сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт. Анкерные (клиновые) зажимы рассчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и Т.П.) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

Ввод электропитания в деревянный дом

Т.к согласно ПУЭ запрещается прокладка алюминиевого кабеля по сгораемым конструкциям, вводить кабель СИП (с алюминиевыми жилами) в дом непосредственно нельзя, поэтому требуется перейти через распределительное устройство на кабель ВВГнг, КВВГнг. В качестве дополнительной защиты уже в помещении кабель ВВГнг помещают в пластиковую гофрированную трубу, имеющую сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв. мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм.


Место под технологическое отверстие подбирается с учетом того, чтобы влага или наледь не образовывалась непосредственно в районе входа кабеля. Поэтому, если крюк вкручен в горизонтальную поверхность, то отверстие проделывается выше крюка. Если это, по каким-либо причинам не удается сделать, тогда делается петля, которая опускается ниже отверстия на 20-25см и закрепляется к стене (рис. 2). Также можно проделать отверстие в перекрытии чердачного помещения, но никак не в кровле, водоотводящих приспособлениях, оконном или дверном проеме. После того, как отверстие готово в него вставляется металлическая труба (гильза) диаметром на три-четыре типоразмера больше гофрированной трубы. Осталось оборудовать место подключения вводного кабеля к вводно-распределительному устройству. Если деревянный дом принадлежит одному хозяину, то устанавливается стандартный индивидуальный щит учёта, если нескольким – то монтируется главный распределительный щит с аппаратами защиты (автоматические выключатели).


Защита вводного кабеля в деревянный дом

Существуют несколько основных способов защиты кабеля:

1) ввод кабеля в толстостенной стальной трубе;
2) установка на вводе дополнительной защиты;
3) установка защиты на столб воздушной линии, от которого производится ответвление.

При использовании первого способа весь кабель ВВГнг от арматуры и места присоединения СИП до распределительного щита прокладывают в толстостенной трубе, Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень трудно.

Второй способ:

На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата на наружной стене дома подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а во вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он должен защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ (автомат защиты) на наружной стене дома устанавливается 40А. АЗ (автомат защиты) в щитовой дома устанавливается 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт.

Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.

Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики).

Такой способ защиты и подключения ввода в деревянный дом требуют, в первую очередь, энергоснабжающей организации (ЭСО), которые могут контролировать расход электроэнергии, не заходя в дома.

В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. При таком способе при срабатывании автомата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.


Видеоинструкция по вводу электричества в деревянный дом своими руками

Читаем дальше - узнаём больше!


Оценка: 2.6 из 5
Голосов: 152

советов по экономии затрат на электроэнергию в деревянном доме

Экономия электроэнергии и затрат на электроэнергию в вашем деревянном доме важна, если вы ищете больше способов получить максимальную отдачу от своей деревенской жизни. Жить в бревенчатом доме - это здорово и экологично, но это также отличный способ значительно сократить расходы на потребление электроэнергии. Как сэкономить электроэнергию, наслаждаясь жизнью в бревенчатом домике и при этом пользоваться всеми современными удобствами?

energy-costs-in-your-wooden-house-is-important11291 (1)

Важные советы по экономии электроэнергии в деревянном доме

Вам не нужно переходить к образу жизни пещерного человека, если вы хотите сэкономить на электроэнергии, живя в своем бревенчатом доме.Есть эффективные способы сэкономить на расходах на электроэнергию и по-прежнему пользоваться преимуществами современных удобств. Вот несколько полезных советов, которые вы можете попробовать:

* Выберите правильную породу древесины

Древесина, из которой вы хотите построить свой деревянный дом, со временем играет решающую роль в ваших предприятиях по энергосбережению. Подумайте о R-ценности древесины, которая может повлиять на то, сколько электроэнергии вы можете сэкономить, отказавшись от использования системы отопления или охлаждения.Деревянные породы не созданы равными. Есть древесина, обладающая термической массой или сопротивлением тепловому потоку, что придает им более высокие изоляционные свойства, чем другие породы.

R-значение древесины может варьироваться от более дюйма для мягкой древесины до 0,71 дюйма для твердой древесины. Бревна - основной материал деревянного дома, и они действуют как тепловые батареи, сохраняя тепло в жаркие дни или сезоны и выделяя тепло ночью.

Logs-are-the-main-materials-of-a-wooden-house11292

* Контроль влажности

Деревья обладают более высокими впитывающими свойствами, что позволяет им улавливать и удерживать большое количество жидкой воды по мере прохождения через свои клетки.Деревянный дом гигроскопичен или может быстро впитывать воду, что может привести к заражению насекомыми и гниению древесины. Контроль влажности за счет защиты бревен делает ваш бревенчатый дом водонепроницаемым. Бревенчатые дома, у которых нет проблем с гниением древесины и заражением насекомыми, сохраняют свою изоляцию, что позволяет вам экономить на расходах на электроэнергию.

Важно обработать деревянный дом инсектицидами и гидроизоляцией и повторно нанести их через несколько лет, чтобы продлить срок службы бревенчатой ​​хижины.Правильный размер желобов, большие выступы на крыше, дренажные равнины и водосточные трубы - важные особенности, которые могут помочь контролировать влажность в вашей бревенчатой ​​хижине и избежать затрат на электроэнергию.

* Соответствует строительному энергетическому кодексу

Деревянный дом обычно не имеет теплоизоляции и обычных деревянных каркасных стен, что делает их неудовлетворительными для энергетических стандартов строительных норм. Энергетические стандарты строительных норм соответствуют значениям сопротивления изоляции, установленным для современных зданий.Убедитесь, что ваш бревенчатый дом имеет смысл, особенно когда речь идет об энергоэффективности. Вы можете сначала изучить стандарты строительных норм для деревянных домов, прежде чем вкладывать средства в свой бревенчатый дом, будь то жилая недвижимость или недвижимость для отдыха.

Make-sure-that-your-log-home-makes-sense-especially-when-it-comes-to-energy-efficienc11293

Наем надежного и уважаемого подрядчика может помочь вам с этим требованием, потому что у него есть опыт в этом арсенале. Они могут связаться с должностными лицами округа или муниципального строительного кодекса от вашего имени для представления и утверждения конструкции вашего коттеджа.Государственное энергетическое управление может предоставить необходимую информацию относительно энергетических кодексов в вашем районе.

* Выберите энергоэффективный дизайн дома

Профессиональные производители деревянных домов предлагают широкий спектр конструкций бревенчатых домов, которые имеют высокий показатель энергоэффективности в вашем доме. Дизайн дома включает в себя структуру, охлаждение, отопление, а также системы горячего водоснабжения, которые работают вместе, чтобы помочь вам сэкономить электроэнергию в долгосрочной перспективе.Вы можете выбрать домашнего дизайнера, который предоставит все факты и подробности о системах и структурах, которые позволят вам значительно сократить потери энергии и вместо этого увеличить ваши сбережения.

Экономьте электроэнергию, наслаждайтесь комфортом дома

Энергоэффективные дома не только экономят деньги, но и помогают жить в прочном и комфортном доме. Дома с замечательной энергоэффективностью имеют хорошую изоляцию, а бревна проходят герметизирующую обработку, позволяющую поддерживать или регулировать температуру внутри дома.Вы можете наслаждаться комфортным и уютным домом независимо от времени года.

comfortable-and-cosy wooden-home11294

Проведение энергетической оценки дома

Энергетический аудит дома или энергетическая оценка дома - это процесс, с помощью которого вы можете узнать, сколько энергии использует ваш дом. Оценка энергопотребления позволяет узнать наиболее эффективные и существенные способы экономии затрат и потребления энергии в вашем доме. Существуют бесплатные калькуляторы и инструменты, которые помогут вам сэкономить на электроэнергии за счет проведения энергетических аудитов дома.Вы также можете нанять экспертов, специализирующихся на оценке энергопотребления дома, для получения более точного отчета.

* Узнайте о подходе к системам для всего дома

Проектирование и строительство энергоэффективного деревянного дома требует, чтобы вы знали о системном подходе для всего дома, чтобы оптимизировать свое предприятие по сокращению затрат на электроэнергию. Существуют различные детали, переменные и взаимодействия, которые могут повлиять на потребление энергии в вашем бревенчатом доме. Условия площадки, климат и поведение людей также играют решающую роль в общих затратах на энергию и ее использовании.

Системный подход для всего дома включает важность и функции бытовой техники и бытовой электроники, герметичность, изоляцию, освещение и дневное освещение, охлаждение и обогрев помещений, подогрев воды, а также двери, окна и световые люки в общем потреблении энергии.

energy-efficient-wooden-house11295

Использование энергии в вашем деревянном доме

Что включает в себя домашний энергоаудит и как он может реально помочь вам с вашими затратами на энергию и потреблением? Энергетическая оценка дома включает в себя местонахождение утечек воздуха и их герметизацию или вентиляцию.Специалисты по оценке энергии проверяют изоляцию вашего дома и ее эффективность, чтобы предотвратить потери тепла и снизить ваши затраты на электроэнергию. Специалисты осмотрят ваше охлаждающее и отопительное оборудование, освещение, бытовую технику и электронику.

Деревянный дом, несомненно, одна из лучших инвестиций, на которую вы могли бы рискнуть, если хотите получить прибыльный проект, который может дать вам больше, чем вы заплатили. Одна из самых важных вещей, которые следует учитывать при инвестировании в деревянный дом, - это научиться комфортно жить в нем, экономя при этом электроэнергию.

.

КАК СДЕЛАТЬ ЭЛЕКТРОПРОВОДКУ В ДОМЕ СВОИМИ РУКАМИ | Своими руками

Трудно даже представить обычную домашнюю жизнь без электричества.
Путь от внешней сети до бытового прибора предполагает создание ответвления, заземление, прокладку кабеля, установку розеток, выключателей и светильников.

Про установку и жгут проводов и будет эта запись.

Коммутаторы

Корпус выключателя изготавливается из пластика или керамики (реже - из металла).По типу монтажа системы бывают для открытой и скрытой проводки - накладные и встроенные.
Для автоматического включения и выключения питания прибор оборудован таймером. Плавно регулировать интенсивность освещения помогают диммеры. многофункциональный переключатель позволяет одновременно зажечь свет в одном помещении и погасить его в другом. От обычного этот механизм отличается разветвленной схемой подключения.
Выключатели с подсветкой оснащены световым индикатором. Переключатель управления с помощью специальной подсветки показывает, что определенное оборудование введено в эксплуатацию и успешно функционирует.
Влаго- и химически стойкие устройства предназначены для использования в ванных комнатах, саунах и на открытом воздухе. Выключатели вандалозащищенные сложно повредить, поэтому их устанавливают, как правило, вне жилых или складских помещений. Корпус такого устройства обычно изготавливается из металла или ударопрочного пластика.

Какие электрические розетки выбрать

По назначению и способу установки розетки делятся на две группы: стационарные и переносные. Кроме того, розетки различаются по применению и функциональным особенностям.Самый простой - обычная розетка без заземления. Устройства с заземлением предназначены для подачи электроэнергии на устройства от трехпроводной электрической сети с дополнительным контактом заземления.
Есть розетки с винтом и зажимы для клавиатуры. По мнению специалистов, первый более надежен и обеспечивает лучший контакт.
В детских комнатах устанавливаются розетки с защитными занавесками для исключения доступа ребенка к электросети, розетка с таймером позволяет установить время включения и выключения подключенного к ней электроприбора, розетка с «катапультой» обеспечивает легкое отключение прибора от сети - достаточно нажать кнопку специального эжектора. Розетка с индикатором рабочего состояния оснащена специальным индикатором, сигнализирующим о наличии или отсутствии напряжения в сети.
Также есть розетки с комплектом насадок, позволяющие подключать к сети электроприборы с вилками любой конфигурации.

Выбрать лампочки

К преимуществам ламп накаливания можно отнести простоту обращения, невысокую стоимость, отсутствие необходимости в стабилизаторах, мягкий свет и универсальность. К недостаткам - слабая светоотдача (7-20 лм / Вт), конвертирующая 95% потребляемой энергии в тепло, искажение цветов объектов и небольшой срок службы. Для центрального освещения такие лампы - не лучший вариант, но для периферийных устройств и небольших помещений они вполне подходят.Галогенные лампы
прогрессивнее и в 2-5 раз долговечнее ламп накаливания. Их световой поток на 60-70% больше, что позволяет сэкономить. Такие лампы бывают высоковольтными (рассчитаны на 220 В) и низковольтными (на 12, 24 и 36 В). Последние максимально хороши для помещений с повышенной влажностью, но их нужно оборудовать понижающим трансформатором и защитой. Недостатки «галогенов» - требовательность к пище и обращению. Люминесцентные лампы
небольшие (диаметр не превышает 9 мм), зажигаются не мигая, не шуршат и не мигают, так как частота их зажигания увеличена в 400 раз.К тому же они предполагают большой выбор оттенков света. Главный недостаток - невозможность работы при низкой температуре. Достоинства - экономия энергии и рабочего времени.

Кабельный ввод в здание

Для подвода кабеля к дому в его подвале пробивают отверстие, в которое заделывают отрезок асбоцементной, пластиковой или металлической трубы. Его диаметр должен быть равен 1,5-2,5 диаметра кабеля. Труба укладывается в траншею с небольшим уклоном наружу.Это делается для того, чтобы вода не скапливалась в трубе и не попадала в здание. После прокладки кабеля трубу заделывают смесью гипса с перлитом, смолой или компаундом на резиновой основе. Для каждой трубы определен только один кабель. Кабель, идущий по зданию, должен располагаться в траншее не ближе 0,6 м от подвала.

Электрический шкаф и счетчик

Вход питания ведет к электрическому шкафу, в котором расположен автоматический выключатель.С его помощью выключите дерьмо. Емкость «пакета» определяется исходя из суммарной мощности бытовых потребителей, добавляя к ней 20-30%. Это устройство можно выключить вручную, а при возникновении проблем - автоматически. В результате в дом перестает поступать электричество.

Расстояние от входа питания до шкафа стараемся сделать минимальным.

Последние обычно размещают в подвальных или подсобных помещениях.
Как правило, в качестве внутренних плат используются навесные шкафы из металла или пластика с IP от 20.
Их размер зависит от количества размещенных в них элементов. Для наружной установки подходят шкафы с IP от 44.
Счетчики устанавливаются за переключателем пакетов. Они могут быть индукционно-механическими или электронными. Большинство моделей последнего типа позволяют вести многотарифный учет электроэнергии, экономить деньги, а также позволяют контролировать некоторые параметры напряжения в сети.

Электропроводка

Для дома площадью 150 м2 может потребоваться провод 200-400 м.Чтобы определить сколько, необходимо отметить расположение розеток и выключателей на горизонтальном плане. Согласно СНиП на каждые 6 м2 должна быть не менее одной розетки, а на кухне - не менее трех розеток. Розетки сгруппированы в группы, подключенные к автомату на распределительном щите, исходя из максимальной мощности бытовой розетки 16 А. Соответственно сечение провода должно быть 2,5 мм2, а максимальная мощность электроприборов, подключенных к одной группе. розеток 4 кВт.

Воздушно-кабельная ветвь

Для уменьшения провисания проводов необходимо установить дополнительную переднюю опору между вводом мощности в здание и колонной воздуховода. В качестве манекена можно использовать обычную опору из железобетона или дерева.

Воздуховод Выполнение с использованием изолированных проводов или кабелей, проложенных на металлической проволоке. При этом сечение медных проводов должно быть не менее 6 мм2 (для длин до 10 м - не менее 4 мм2), а алюминиевых - не менее 16 мм2.Сечение кабелей должно быть не менее 4 мм2 для алюминия и 2,5 мм2 для меди. Определяя сечение, исходите из того, что для нагрузки в 1 кВт требуется сечение жилы 1,57 мм2. Зная мощность потребителей электроэнергии в частном доме, рассчитайте сечение жил.

Кабельную ветку от ВЛ можно провести в дом и под землю с помощью кабеля. Преимущество такого решения в том, что провода не портят внешний вид участка.Кабель прокладывается вдоль опоры, защищая от возможных наземных повреждений металлической трубой. От опоры до стены здания по траншее проводят кабель. При этом его можно поместить в трубу из ПВХ для защиты от повреждений. Засыпая траншею землей, поверх кабеля укладывают сигнальную ленту.

Какие провода выбрать для разводки

Для определения необходимого сечения жилы воспользуйтесь таблицей. Проводники могут быть одно- и многопроволочными.Для фиксированной проводки предпочтительнее первые, так как их легче прикрепить к клеммам и они дешевле. Медные провода дороже, но надежнее алюминиевых.
Для розеток, бойлеров и бань с гидромассажем необходим трехжильный кабель (с заземлением), а для освещения можно использовать двухжильный кабель или систему из двух проводов.

Заземление

Однофазный ввод с отводом воздуха заземлен. Для повторного заземления нулевого провода на вводе используйте трубы с металлическими кожухами или водопроводные трубы.К трубе приваривают полосу стали, к ней прикрепляют нулевую проволоку. Шлифованные и стальные прутки диаметром 12 мм или стальные уголки толщиной 4 мм и длиной 2 м. К ним приваривается уголок из стальной полосы, и к нему винтами крепится медный провод сечением от 2,5 мм2. Конструкция заглубляется минимум на глубину промерзания. Сопротивление заземления не должно превышать 4 Ом.

  • Для работы с высоким напряжением необходим соответствующий допуск.
  • При проектировании заземления нужно позаботиться о системе молниезащиты - приемнике и кабеле, передающем разряд на землю.
  • Электропроводка должна быть в соответствии с гостями. План размещения следует сравнить с планируемым размещением оборудования.
  • Если у вас есть необходимые навыки, вы можете установить оборудование самостоятельно.
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА.ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Самостоятельная насадка для накрутки проводов на отвертку ОТВЕРТКА МУФТА ...
  • Как установить розетки и выключатель в гипсокартон своими руками Правильная установка выключателей и розеток ...
  • Средиземноморский дворик в сад своими руками - фото и мастер-класс КАК СДЕЛАТЬ СРЕДИЗЕМНОМОРСКИМ НАРОДОМ СВОИМИ...
  • Регулятор мощности своими руками (+ схема) Самодельный регулятор мощности Устройство для регулирования ...
  • Ночник из светодиодов своими руками Как сделать ночник своим ...
  • Замена батареек в шуруповерте на новые (+ схема) SHURUPOVERT STILL СЕРВИСНОЕ ОБСЛУЖИВАНИЕ - РЕМОНТ. ..
  • Чемодан с музыкой = радиоприемник своими руками с батарейками (+ схема) РАДИОПРИЕМНИК С БАТАРЕЙНЫМ РАЗЪЕМОМ ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

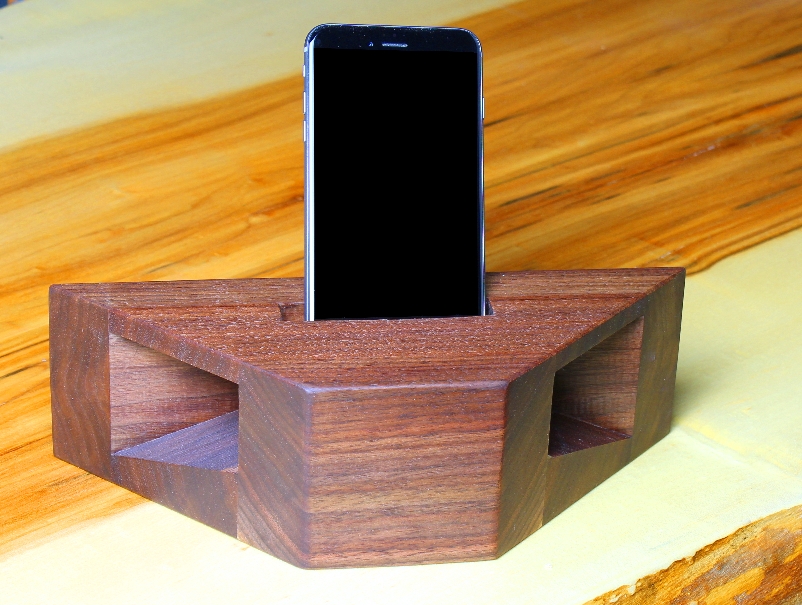

    Как построить деревянный усилитель телефона и зарядную станцию ​​

    Если вы любите слушать музыку на своем мобильном телефоне, то этот деревянный усилитель для телефона вам обязательно понравится. Он обеспечивает привлекательную платформу для удержания вашего телефона во время воспроизведения музыки, и он повышает уровень звука на 8-10 дБ (децибел), а также распределяет звук по комнате с помощью улучшения звука в стиле мегафона.

    В качестве дополнительного бонуса проект включает в себя продуманную прокладку кабеля, так что усилитель также можно использовать в качестве зарядной станции.Я использовал черный орех, чтобы построить его, но для этого проекта подойдет любая древесина твердых пород.

    Этот дизайн должен хорошо работать с любым сотовым телефоном, который уже 3,5 дюйма (включая корпус) и имеет динамик, расположенный в нижней части телефона. Я тестировал четыре разных модели iPhone и одну Android, и дизайн всех этих телефонов работал хорошо, обеспечивая одинаковый уровень усиления. При сборке усилителя для телефона обязательно внесите необходимые изменения в зависимости от размера разъема зарядного кабеля на конце телефона, чтобы его можно было легко провести через корпус усилителя для зарядки, а также от размера телефонный слот.Я рассчитал, что слот для телефона должен быть достаточно широким, чтобы в него могли поместиться самые большие телефоны, представленные сегодня на рынке, но в постоянно меняющемся мире электроники всегда разумно измерить свой телефон и соответственно установить размер слота.

    Необходимых инструментов:

  • Настольная пила
  • Торцовочная пила
  • Ленточнопильный станок
  • Шлифовальный станок
  • Зажимы
  • Пила или лобзик
  • Сначала разрезаем детали

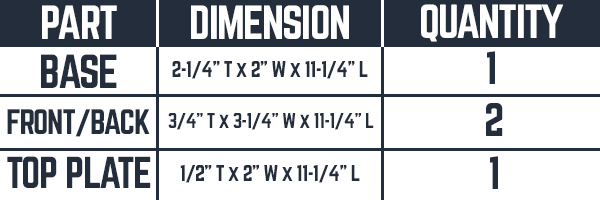

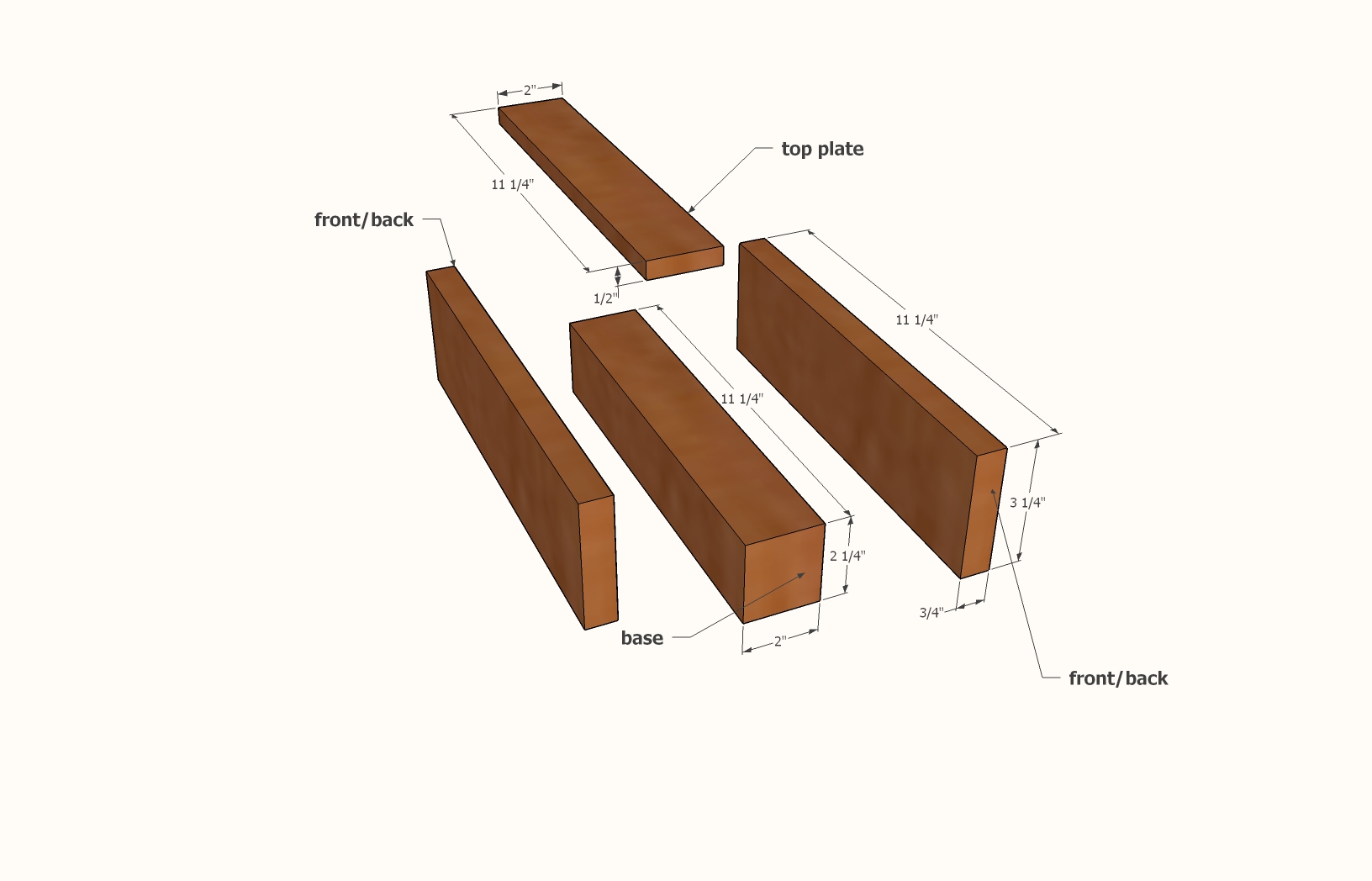

    Используя настольную пилу, вырежьте детали по размеру в соответствии со списком вырезов.

    Подготовить базу

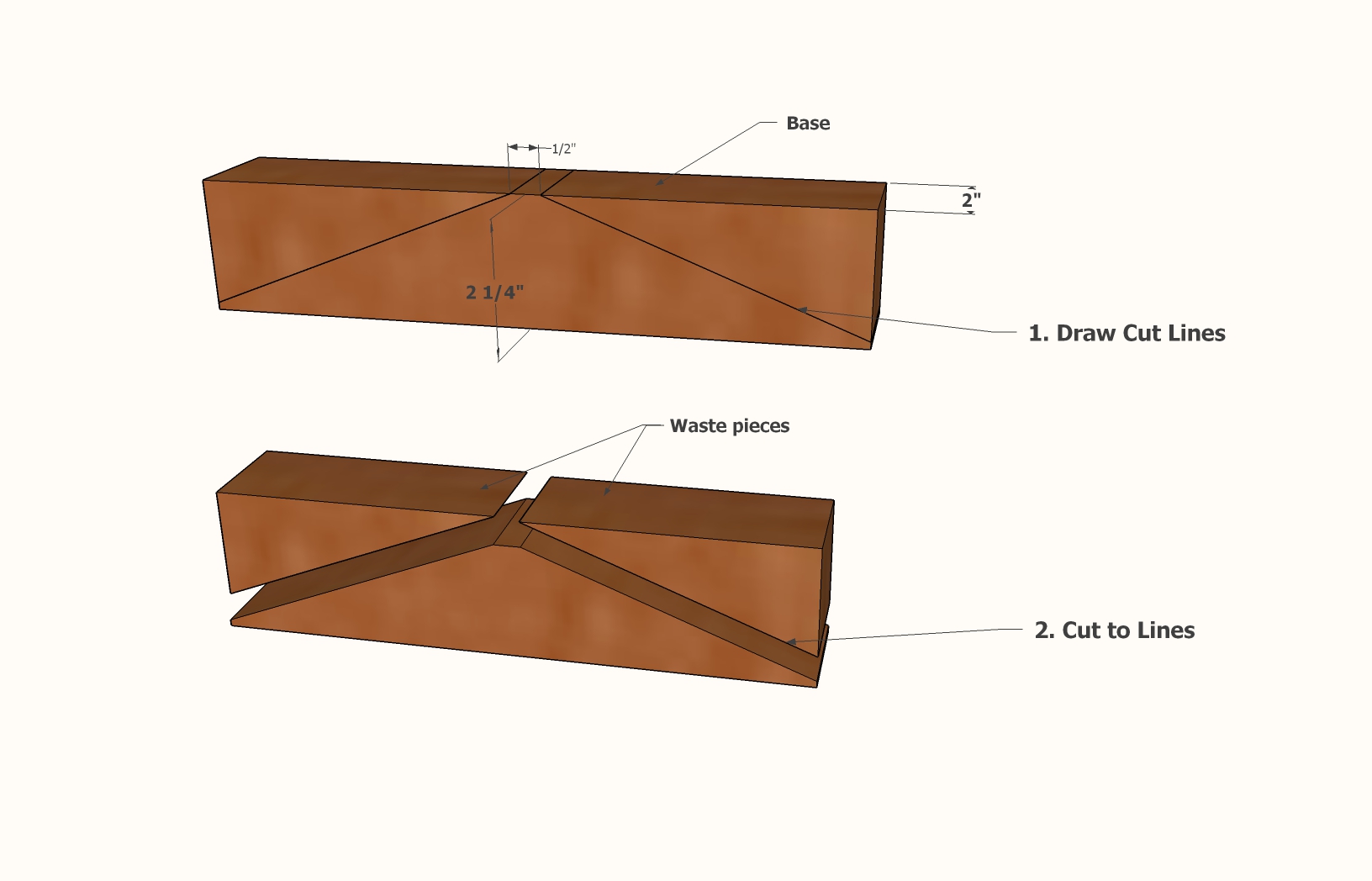

    Нарисуйте две линии на расстоянии ½ дюйма друг от друга по центру поверх основания. Затем на одном лице нарисуйте линию от каждого нижнего угла (1/8 дюйма над основанием) под углом до пересечения с линиями, которые вы нарисовали на предыдущем шаге. Это определяет форму основания. Корона ½ дюйма будет платформой, на которой будет устойчиво удерживаться телефон, а углы с каждой стороны образуют конус, усиливающий звук.

    Обрежьте канал для зарядного шнура

    Установите высоту лезвия на 3/4 дюйма и сделайте несколько проходов, чтобы удалить материал с одной стороны основания (не сверху). Используйте две линии макета в качестве направляющих. Удалите любые следы от пилы зубилом.

    Перенос линий выемки на заднюю панель

    Шнур питания будет пропущен через нижнюю часть задней панели, поэтому вы сделаете выемку для этой цели, используя ту же процедуру, что и предыдущий.Перенесите линии от выемки на основании на заднюю панель. Эта выемка составляет всего ½ дюйма.

    Вырезанная выемка на задней панели для зазора между шнуром

    How to Build a Wooden Phone Amplifier How to Build a Wooden Phone Amplifier

    Установите высоту лезвия на 1/2 дюйма и удалите материал с нижней части задней панели (НЕ делайте этого на передней панели), чтобы обеспечить зазор для выхода кабеля из усилителя.

    Сделайте надрезы под углом

    How to Build a Wooden Phone Amplifier How to Build a Wooden Phone Amplifier

    Используя ленточную пилу, сделайте угловые пропилы на стороне отходов наклонных линий, оставляя линии.

    От песка до линий

    How to Build a Wooden Phone Amplifier How to Build a Wooden Phone Amplifier

    С помощью ленточной шлифовальной машины или эксцентриковой шлифовальной машины удалите следы пилы с обрабатываемой детали, отшлифуя их до линий.


    become a member become a member

    Вырезать слот для телефона на верхней панели

    Wooden Phone Amplifier Wooden Phone Amplifier

    Используя спиральную пилу или ручной лобзик, вырежьте отверстие 5/8 дюйма x 3-1 / 2 дюйма в верхней панели. Прорезь должна располагаться по центру на одном краю верхней панели.Ширина 3-1 / 2 дюйма подходит для большинства сотовых телефонов, но вы можете настроить эту ширину, чтобы она соответствовала точному размеру вашего сотового телефона (включая чехол, если вы его используете).

    Центровка для сборки

    How to Build a Wooden Phone Amplifier How to Build a Wooden Phone Amplifier

    Убедитесь, что задняя панель расположена выемкой вниз и что выемка на задней панели совмещена с выемкой на основании. Это позволит зарядному шнуру плавно проходить через базу.

    Клей

    How to Build a Wooden Phone Amplifier How to Build a Wooden Phone Amplifier

    Нанести на все стыки столярный клей.При таких стыковых соединениях я предпочитаю дать клею застыть в течение нескольких минут перед тем, как наложить зажимы. Это позволяет клею немного схватиться, и сборка с меньшей вероятностью будет скользить под давлением зажима. С помощью отвертки и тряпки удалите клей с углов внутри сборки.

    Срезанные конические части

    How to Build a Wooden Phone Amplifier How to Build a Wooden Phone Amplifier

    После того, как клей застынет, соскребите излишки клея. Затем обрежьте каждый конец под углом 45 градусов, начиная с заднего внешнего края на каждом конце и сужаясь к передней части устройства.Конечная длина должна быть около 11 дюймов, от одного конца к другому, с прорезями для кабеля и телефона по центру длины. Этот распил можно сделать на торцовочной, настольной или ленточной пиле. Если у вас нет электроинструмента, мощность которого достаточно для резки 3-1 / 4 дюйма, вы можете легко сделать пропил с помощью ручной пилы.

    Песочное тело

    How to Build a Wooden Phone Amplifier How to Build a Wooden Phone Amplifier

    Тщательно отшлифуйте, аккуратно закругляя острые углы. Однако не закругляйте углы слишком сильно, так как вы потеряете угловую геометрию, которая определяет внешний вид этой детали.Кроме того, отшлифуйте рукой по периметру гнезда для мобильного телефона, чтобы оно не было острым.

    Отделка

    How to Build a Wooden Phone Amplifier How to Build a Wooden Phone Amplifier

    Я нанесла пару слоев масла грецкого ореха, но вы можете использовать любое покрытие, которое вам больше нравится.

    Использование в качестве зарядной станции

    How to Build a Wooden Phone Amplifier How to Build a Wooden Phone Amplifier

    Проложите кабель для зарядки вверх через дно и вверх через канал, в котором он соединяется с телефоном. Затем шнур проходит через прорезь через заднюю панель, чтобы он мог сидеть ровно без помех со стороны шнура.

    .

    Как работают схемы | HowStuffWorks

    Вы когда-нибудь задумывались, что происходит, когда вы щелкаете выключателем, чтобы включить свет, телевизор, пылесос или компьютер? Что дает щелчок этого переключателя? Во всех этих случаях вы замыкаете электрическую цепь , пропуская ток или поток электронов по проводам.

    Электрическая цепь во многом похожа на вашу кровеносную систему. Ваши кровеносные сосуды, артерии, вены и капилляры подобны проводам в цепи.Кровеносные сосуды несут кровь по телу. Провода в цепи несут электрический ток к различным частям электрической или электронной системы.

    Объявление

    Ваше сердце - это насос, который управляет кровообращением в организме. Он обеспечивает силу или давление для циркуляции крови. Кровь, циркулирующая по телу, снабжает различные органы, такие как мышцы, мозг и пищеварительную систему. Аккумулятор или генератор вырабатывает напряжения - силы, которая пропускает ток через цепь.

    Возьмем простой случай электрического света. К свету подключаются два провода. Чтобы электроны выполняли свою работу по производству света, должна быть замкнутая цепь, чтобы они могли проходить через лампочку, а затем возвращаться обратно.

    На схеме выше показана простая схема фонаря с батареей на одном конце и лампой фонарика на другом конце. Когда переключатель выключен, полная цепь не будет существовать, и не будет тока. Когда переключатель включен, произойдет замкнутая цепь и протекание тока, в результате чего лампа-вспышка будет излучать свет.

    Цепи

    могут быть огромными энергосистемами, передающими мегаватты энергии на расстояние в тысячу миль, или крошечными микроэлектронными микросхемами, содержащими миллионы транзисторов. Это необычайное сокращение электронных схем сделало возможными настольные компьютеры. Новым рубежом обещают стать наноэлектронных схем с размерами устройств в нанометрах (одна миллиардная метра).

    В этой статье мы узнаем о двух основных типах электрических схем:

    • Силовые цепи передают и контролируют большие объемы электроэнергии.Примерами являются линии электропередач, системы электропроводки жилых и деловых помещений. Основными компонентами силовых цепей являются генераторы на одном конце и системы освещения, системы отопления или бытовые приборы на другом конце. Между ними находятся линии электропередач, трансформаторы и автоматические выключатели.
    • Электронные схемы обрабатывают и передают информацию. Подумайте о компьютерах, радио, телевизорах, радарах и сотовых телефонах.
    .
    Как правильно сделать ввод электричества в деревянный дом: Особенности ввода электричества в деревянный дом

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
