Проходные выключатели схема без ответвительной коробки

В этой статье мы подробно рассмотрим, как подключить проходные выключатели без ответвительной коробки.

После публикации серии статей и видеороликов по проходным выключателям, на почту стало приходить много писем от читателей этого сайта с вопросом: «Можно ли расключить без ответвительной коробки?»

Да, можно обойтись без ответвительной коробки. Здесь возможны два основных варианта:

1. На импульсных реле.

Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.

Выключатели соединяются двумя проводами параллельно и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.

Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.

Подробно об импульсных реле читайте серию статей и видео в рубрике Освещение.

2. На проходных выключателях.

Вначале давайте вспомним схему проходных выключателей из двух мест.



Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.

Подробно по проходным выключателям смотрите серию публикаций, ссылки на которые Вы найдете внизу этой статьи. Если Вы хотите стать экспертом в этом вопросе и научиться собирать любые схемы управления светильником из разных мест — Вам в помощь книга «Управление освещением из нескольких мест».

В ней тема проходных и перекрестных выключателей разобрана от и до.

Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.

Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).

Нулевой и заземляющий провода и  из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.

Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей.

Центральный контакт обозначен на схеме цифрой 1. Цвета проводов могут отличаться от показанных на схеме. Главное, понять принцип.

Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео.





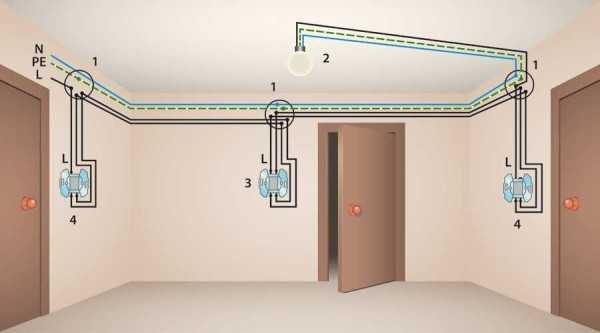

Схема расключения проходных выключателей с трех мест без ответвительной коробки.

В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями, на схеме в подрозетник 2.

Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Перекрестный выключатель переключает контакты крест-накрест. При одном положении клавиши контакт

a соединен с контактом c, а контакт b с контактом d. В другом — контакт a соединяется с d, а контакт  b с контактом c, т.е. крест-накрест.

Вот таким нехитрым способом можно подключить проходные выключатели с двух, трех и более мест без ответвительной коробки.

В заключение этой статьи предлагаю посмотреть видео, которое более наглядно демонстрирует работу схемы проходных выключателей из трех мест без ответвительной коробки.

Подписывайтесь на мой канал на YouTube и получайте первыми новые видео по электрике! Не забывайте нажимать НРАВИТСЯ.

И напоследок список материалов по проходным и перекрестным выключателям, которые  рекомендую изучить.



Полезные статьи по теме:

Схема проходных выключателей из двух мест.

Схема проходных выключателей из трех мест.

Схема двухклавишных проходных выключателей из двух мест.

Схема двухклавишных проходных выключателей из трех мест.

2-клавишный проходной выключатель вместо перекрестного.

Проходные выключатели — история написания книги.

Проходной выключатель или импульсное реле?

elektrik-sam.info

Как правильно подключать проходные выключатели?

Процедура подключения проходного выключателя в большей степени зависит от того, как схема при этом была выбрана. Существует несколько схем подключения: с 2, 3 или несколькими местами выключения одного светильника.

Перед началом основных работ следует провести определенную подготовку:

  1. Создаем схему подключения. Схема подключения должна содержать информация о том, где будет расположен кабель и другие элементы.
  2. Проводим разметку того, как будут проложены кабеля, и где будут расположены распределительные коробки, а также выключатели. Подобная работа позволит значительно упростить дальнейший процесс организации системы включения света. Разметка выполняется при помощи карандаша или мела.
  3. Нужно подготовиться к тому, что будет проведена работа по созданию штроб и ниш под подрозетник. Во время проведения работы образуется много пыли и мусора. Поэтому следует позаботиться о состоянии мебели и других элементах интерьера.
  4. В подготовительные работы также можно отнести сам процесс образования штроб и посадочных мест. Аккуратные штробы можно получить при помощи болгарки, которой по разметке делаются надпилы. Затем, при помощи перфоратора создается штроба под кабель. Сделать нишу под подрозетники можно при помощи обычной или специальной насадки для перфоратора.
  5. Работы предусматривают подключение цепи к источнику электроэнергии. Следует позаботиться о том, чтобы после отключения энергии ее никто не включил случайно. Этому моменту стоит обратить особое внимание.

Выполнить подготовительные работы, можно только определившись со схемой подключения.

Схема управления с 2 выключателями имеет следующие особенности:

  1. Используется 2 одинаковых выключателя, которые имеют три контакта.
  2. Нулевой провод идет через распределительную коробку на светильники.
  3. Фазовый провод тоже идет через распределительную коробку.
  4. Фазовый провод идет на первый механизм разрыва цепи.
  5. Выходные контакты первого элемента соединены с выходными контактами второго.
  6. Через выходной контакт второго выключателя фаза выходит на светильники.
схема подключения из двух мест

Подобным образом организована схема подключения, в которой есть 2 выключателя. Схема довольно проста в организации.

Есть возможность создать схему, которая имеет 3 выключателя. К ее особенностям можно отнести:

  1. Через распределительную коробку «ноль» идет на светильники.
  2. Фаза подается на первый по очереди элемент цепи.
  3. 3 выключателя соединяются между собой через 2 клеммы.
  4. Через последний фаза уходит на светильник.
схема подключения из трех мест

Количество выключателей не имеет особого значения. Так между собой может быть связано несколько механизмов разрыва цепи и схема подключения будет одинаковой.

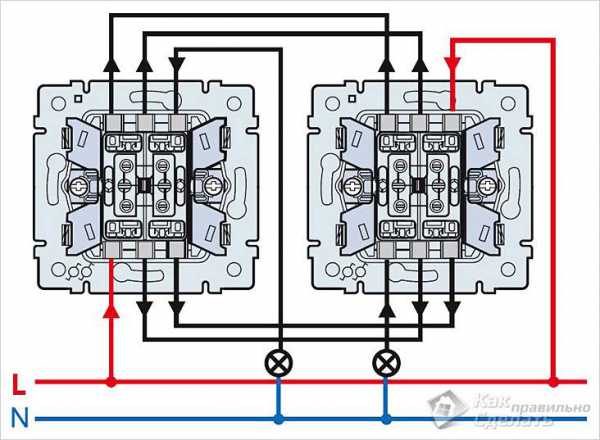

Есть возможность провести создание сети, которая позволит управлять группами светильников из нескольких мест. Эта схема подключения наиболее сложная. При этом, следует купить двойные проходные переключатели, что позволит управлять группами выключателей.

Она имеет следующие нюансы:

  1. Как и прежде, «ноль» проходит через распределительную коробку и сразу уходит на светильники.
  2. Фаза уходит на первый элемент цепи и подводится на контакты клавиши, отвечающие за отключение первой и второй группы.
  3. 2 проходных выключателя соединяются между собой. При этом, важно сохранить правильность подключения: первая группа под первым номером должна соединяться с первой группой под вторым номером. Это же правило касается и второй группы.
  4. Со 2 выключателя отводится фаза на лампочки.
    При этом, важно отметить, что на входе питание происходит от одного кабеля, на выходе уже создается разветвление.

Подобным образом можно провести создание системы, которая позволит из разных комнат провести управление светильником, где можно выбирать количество работающих лампочек.

проходные выключатели

Сама процедура подключения в независимости от выбранной схемы имеет следующие особенности:

  1. После подготовительного этапа проводим укладку кабеля и размещение подрозетников. При укладке кабеля, нужно обратить внимание на то, чтобы он не перелавливался. Если произойдет разрыв жилы, надежность кабеля уменьшится.
  2. Проводим соединение проходных выключателей между собой. Для этого следует открутить зажимы и жилы кабеля установить в посадочные гнезда, а затем проводим зажим. При подготовке жил, следует помнить о том, что оголять сильно жилы не следует.
  3. Проводим подключение фазы к входной клемме.
  4. Проводим подключение фазового кабеля к выходной клемме.
  5. Подключаем кабель к светильнику.

Необходимые инструменты и материалы

  1. Изоляционный материал для того, чтобы провести изоляцию созданных соединений и оголенных частей жил используемого кабеля.
  2. Отвертка и индикатор. Для того, чтобы разобрать конструкцию подрозетника, понадобится отвертка. При этом, для определения того, есть ли в сети напряжение, используется индикатор. При выборе отвертки или индикатора, следует обращать внимание на варианты исполнения, которые имеют удлиненный стержень и рукоятку с хорошими диэлектрическими качествами.
  3. Плоскогубцы зачастую используются для того, чтобы подготовить жилы кабеля. При этом, также при помощи плоскогубцев проводится изменение размеров кабеля. Плоскогубцы должны иметь рукоятку с хорошими диэлектрическими свойствами.
  4. Если проводка и подрозетник углубляются в стену, нужно использовать перфоратор и сверло, а также болгарку. Процедура получения штроб и посадочного отверстия достаточно сложна и трудоемкая.
  5. Для заделки штроб и образованного пространства между корпусом выключателя и стеной, нужно иметь мастерок и цементный раствор для заделки их.
  6. При выборе кабеля следует обращать внимание на вариант исполнения с хорошей изоляцией. При этом, особое внимание уделяют диаметру жил. Выбор проводится на основании того, какая нагрузка создается. Для подбора можно использовать различные таблицы, которые позволяют определить то, какой диаметр кабеля нужно использовать при тех или иных условиях.
  7. Разметочные инструменты. Создавая систему включения света, часто проводят разметочные линии того, где будет расположен кабель и подрозетник.

Подобные материалы и инструменты позволяют провести работу самостоятельно.

Отличительные особенности выключателей

Можно выделить нижеприведенные нюансы:

  1. Могут использоваться для управления светильниками и другими потребителями энергии в независимости от их места установки. Рассматриваемый вариант исполнения стал довольно популярным по причине того, что только при его использовании можно реализовать некоторые поставленные задачи.
  2. По внешнему виду и основным элементам конструкции рассматриваемый тип механизма разрыва цепей напоминает обычный. Однако, всего небольшие изменения делают их особенными.
  3. Вместо 2 контактов в конструкции есть 3 контакта, что и позволяет проводить выключение или включение света из нескольких точек. Наличие дополнительных контактов позволяет проводить связывание между собой выключателей.

Несмотря на то, что многие даже не слышали о них, популярность проходных выключателей очень велика:

  1. Они могут использоваться в длинных коридорах, где много дверей, в залах, где более чем два выхода.
  2. Классическим примером использования дома можно назвать случай, когда с каждой стороны кровати в спальне есть свой выключатель из цепи освещения в комнате. Это значительно повышает комфорт.
  3. Также, часто можно встретить варианты, когда используются двойные варианты исполнения при организации офисных помещений. Они позволяют проводить управление группами светильников из разных точек.

Отметим, что данный вариант исполнения можно назвать альтернативным вариантом прерывателей цепи, работающих от хлопка или другого звука. В рассматриваемом случае, можно значительно сэкономить на организации системы освещения. Так, установив выключатели в нескольких местах можно создать ситуацию, когда освещение может быть включено сразу при входе в помещение.

Используемые распределительные коробки также имеют свои особенности:

  1. Для начала нужно обратить внимание на то, сколько они имеют выходов для кабеля.
  2. Кроме этого распределительная коробка должна обладать хорошей степенью защиты от механического воздействия, быть изготовленной из диэлектрического материала.
  3. Многие распределительные коробки изготавливают так, чтобы они предоставляли свободный доступ к внутренним соединениям.

Советы

Особенностью подобной работы можно назвать соблюдение техники безопасности.

Именно поэтому следует учесть нижеприведенные особенности:

  1. Перед началом работы следует обесточить квартиру или дом. Проводить работу нельзя в случае, если дом или квартира находятся под напряжением.
  2. После того, как было это сделано, проверяем отсутствие тока при помощи индикатора. Это связано с тем, что в некоторых случаях после выключения автомата напряжение может остаться в сети. Это связано с тем, что автомат может работать неправильно. Старые дома имеют схемы подключения. В некоторых случаях, в доме есть ответвления, которые питаются от другого источника и при выключении автомата обесточивание не произойдет.
  3. Работа с подрозетником проводится с использованием только отверток. Руками не следует проводить работы.
  4. Плоскогубцы должны иметь резиновые ручки, которые обладают хорошими диэлектрическими свойствами.

В заключение отметим, что работа может занять несколько часов или даже целый день. Спешить на момент выполнения работы не стоит, так как допущенные ошибки могут привести к серьезным последствиям.

slarkenergy.ru

схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео » Аква-Ремонт

Очень часто приходится включать и выключать освещение из нескольких точек. Например, в длинных коридорах, на лестницах, подвальных помещениях. Обеспечить независимое включение и выключение осветительных приборов из 2-х удалённых точек можно используя 2 проходных выключателя, а в комбинации с перекрёстным выключателем управлять освещением можно из 3-х и более точек. Главное правильная схема подключения.

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

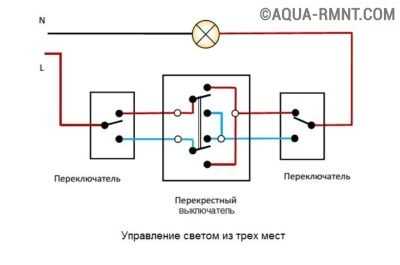

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

  • высокая стоимость;
  • выключатели этих типов быстро выходят из строя;
  • хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
  • выключатели с датчиками движения могут реагировать на движение животных, птиц.

Вам может пригодиться инструкция, в которой описана технология подключения одноклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html.

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

  • у обычного одноклавишного 2 контакта;
  • у проходного -3;
  • у перекрёстного — 4.
Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)
У одноклавишного проходного выключателя 3 контакта
У обычного одноклавишного выключателя 2 контакта
У одноклавишного перекрестного выключателя 4 контакта

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Обратите внимание на статью с инструкцией по подключению трёхклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-trehklavishnyiy-vyiklyuchatel.html.

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

  1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
  2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
  3. Установить переключатели на своё постоянное место.
  4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

    Подключение проводов

  5. Убедиться, что освещением можно независимо управлять из 2-х точек.
  6. Отключить цепь от питающей сети.
  7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

    Подключение в разрыв двухжильного кабеля

  8. Подключить цепь к питающей сети.
  9. Убедиться, что освещением можно независимо управлять из 3-х точек.

Как узнать, выключены ли светильники, если внезапно отключилось электропитание?

При монтаже желательно установить все переключатели так, чтобы в выключенном состоянии их клавиши находились в одинаковых положениях, например «вверх».

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

Хотите, чтобы свет включался по хлопку? Тогда читайте нашу статью, где описана технология подключения такой системы: https://aqua-rmnt.com/ehlektrosnabzhenie/vyiklyuchatel-sveta-po-hlopku.html.

Видео: как подключить проходной выключатель

Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.

Видео: как подключить перекрёстный выключатель

Обратите внимание: в видеоролике перекрёстный выключатель называют «промежуточный».

Продуманная и грамотно выполненная схема управления освещением с использованием проходных и перекрёстных выключателей сделает условия жизни в доме комфортнее, избавит от многих проблем. Экономить на качестве не стоит, но описанная схема управления освещением из нескольких независимых точек обойдётся намного дешевле, чем с использованием хлопковых выключателей или выключателей с датчиками движения. При этом она надёжнее и долговечнее.

aqua-rmnt.com

Как правильно подключить проходной выключатель

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя. вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Что лучше использовать: проходные выключатели или бистабильные реле? Ответ здесь .

Как правильно подключить проходные выключатели для независимого управления освещением из двух мест.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Схема подключения проходного выключателя для управления светильником из 2-х мест

Проходной выключатель на три контакта и два положения (сверху находится общий контакт)

Пояснения к схемам

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки. самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели. от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.

Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

Схема подключения проходного выключателя для управления светильником из 3-х мест

Как управлять освещением из трех мест

Схема подключения проходного выключателя с управлением из трех мест мало чем отличается от предыдущей (общий принцип работы одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как вы должны были заметить, с него выходит четырехжильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.

Задачу независимого управления освещением из двух мест можно решить также используя специальные импульсные реле и блоки для дистанционного управления освещением .

Другие способы реализации управления освещения с двух и более мест:

Электрик Инфо – электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как подключить проходной выключатель

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами “бывалых” электриков.

Источники: http://electrik.info/main/praktika/186-proxodnoj-vyklyuchatel-sxema-podklyucheniya.html, http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel, http://kakpravilnosdelat.ru/kak-podklyuchit-prohodnoy-vyklyuchatel/

remontonly.ru

Проходной выключатель: устройство и подключение

На сегодняшний день достаточно популярным стало устанавливать проходной выключатель. Проходные выключатели позволяют облегчить жизнь многим людям. С их помощью вы легко сможете управлять освещением с двух или более мест. Иногда это является не только удобством, но и необходимостью. Проходной выключатель отлично подойдет для домов, в которых имеются длинные коридоры. Представьте, что пройдя длинный коридор для того чтобы выключить освещение необходимо, будет снова возвращаться к выключателю. Схема проходного выключателя позволяет решить эту проблему, и выключить свет вы сможете на другом конце коридора.



Эти схемы в первую очередь многие используют для освещения лестницы. В этой статье мы поместили подробную информацию, которая включает в себя весь процесс монтажа. Также вы узнаете, как подключить проходной выключатель своими руками.

Как подключить проходной выключатель?

Для того чтобы подключить проходной выключатель вам может потребоваться его схема. Вот схема подключения двух проходных выключателей.

Для того чтобы воплотить ее в жизнь вам потребуется два переключателя. Каждый из них обязательно должен иметь три контакта и два положения переключения. Режим переключения обязательно должен иметь перекидной характер. Только благодаря этому вы сможете обеспечить выключение света с помощью двух переключателей.



Благодаря этому вы сможете избежать проблем с общей замкнутостью контактов. Импульсное реле имеет подобную схему работы.

Работа проходного выключателя

Для того чтобы правильно подключить проходной выключатель вам необходимо разобраться со схемой, которую мы предоставили выше. На схеме изображены следующие элементы:

  • Распределительная коробка.
  • Переходные выключатели.
  • Соединительные провода.

На первой схеме вашему вниманию предоставлена схема подключения проходного выключателя с управлением из двух разных мест. Как видите, один провод от источника питания будет идти в распределительную коробку, а с нее уже на лампу. Фазный провод будет подключаться к общему контакту одного из выключателей. Два контакта переключения одного проходного выключателя должны соединяться с двумя контактами второго выключателя. Также фаза с общего контакта пойдет на второй контакт к лампе.

Схема является достаточно простой. Для того чтобы установить проходной выключатель вам необходимо поставить проходные выключатели на свои места. После этого можно приступить к монтажу светильников, которые необходимо соединить параллельно.

Теперь в любом месте потребуется установить распределительную коробку. В нее будет вводиться кабель от светильников и проходных выключателей. В этой коробке вам необходимо будет связать все провода, как мы указали на схеме выше. Как видите, виды выключателя бывают разными.

Как управлять освещением из трех мест?

Если подробно разобраться, то схема подключения проходного выключателя с управлением из трех мест практически ничем не отличается от другой схемы. В нее был просто добавлен еще один проходной выключатель, который немного отличается от предыдущих.

Этот выключатель еще можно назвать спаренным. При его нажатии вы перекинете два контакта, которые будут не зависеть друг от друга. Также вы должны были заметить, что из него выходит четырехжильный кабель.

Схемы включения проходных выключателей достаточно просты. Но они могут ограничиваться местами для управления. Если вы желаете получить независимое управление освещением, тогда потребуется установить импульсное реле.

Читайте: разборка выключателя своими руками.

vse-elektrichestvo.ru

Проходной выключатель из обычного своими руками (схема, видео)

Иногда возникают случаи, когда нужно включить свет из 2 разных мест. Эта задача выполнима с помощью изготовления проходного выключателя из обычного. Это по силам каждому, кто может держать в руках отвертку. Обычный выключатель в подобном случае — плохой помощник. Нужен специальный проходной прибор. Попробуем его сделать своими руками, используя привычный кнопочный.

ОГЛАВЛЕНИЕ

  • Назначение проходного выключателя
  • Переделка устройства
  • Заключение

Назначение проходного выключателя

Эти устройства предназначены для управления каким-либо осветительным прибором одновременно из нескольких мест. Они очень удобны для установки в длинных переходах, на лестницах, в коридорах квартиры. В последние годы их стали использовать в спальных комнатах. Удобство использования заключается в том, что нет необходимости возвращаться к выключателю, свет можно погасить с другого места. Как подключить проходной выключатель? Чаще всего для управления электрическим светильником используется схема с применением двухклавишного переключателя.

Схема управления освещением с двух мест с помощью проходных выключателей

Как подключить проходной выключатель в других местах? В частном доме, имеющем пристройки, можно поставить его при входе в дом, другой — в самом помещении. Тогда при выходе из дома свет можно выключить прямо во дворе, не возвращаясь в помещение. Подобных устройств при необходимости используют несколько для включения светильника.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка…

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль — к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача — сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

  • одноклавишный, оборудованный подсветкой или без нее;
  • двухклавишный с подсветкой или без нее;
  • трехклавишный;
  • накладной;
  • встроенный;
  • промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

  • по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство;
  • нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Заключение

Проходной выключатель, сделанный своими руками, обеспечивает удобство.

С его помощью происходит управление светом из нескольких мест.

Удобство управления подобным приспособлением в том, что не надо ходить назад для выключения света в длинном коридоре, на лестнице и в других местах. Подобные устройства в наше время совсем нет необходимости делать своими руками. В любом магазине, торгующем электротоварами, можно купить любые устройства за самые минимальные цены. Самый простой из них — перекрестный переключатель. Лампы можно использовать любые: накаливания, люминесцентные, энергосберегающие. Главное в подключении этих приборов — не запутаться в проводах.

electricvdele.ru

Как подключить проходной выключатель: принцип работы

Удобство и комфорт нам доставляют на первый взгляд совершенно неприметные элементы. Освещение является одним из таких элементов. На сегодняшний день выбор светотехнических приборов позволяет нам создать неповторимый и индивидуальный стиль системы освещения. Дополнительное удобство и комфорт может создать проходной выключатель.

Для чего нужен проходной выключатель

Эта вещь очень удобна в применении. Представьте коридор, очень длинный коридор. Естественно он должен освещаться. Включив свет в одном конце коридора, и дойдя до второго конца, нам пришлось бы возвратиться для того, что бы свет выключить. Но благодаря созданию проходного выключателя, этого делать не придётся. Или ещё один пример. Если поставить его в спальне, насколько это будет удобнее? Один устанавливаем у входа в спальню, а два других по бокам кровати. Вошли в спальню свет включили. Легли, захотели спать, подниматься не надо, свет отключили с кровати. Опять же, если установить внизу лестницы и вверху. Тоже будет очень удобно. И дело даже не в лени, а просто это элементарный комфорт. Но многие не могут понять, как подключить проходной выключатель. Такой вопрос часто можно встретить как на специализированных форумах, так и в жизни.

Принцип работы проходных выключателей

В обыкновенном выключателе, мы просто разрываем фазный провод. В проходном же происходит переключение с одного контакта на другой. Мы не прерываем цепь, а перекидываем контакты с одного на другой, в результате чего его ещё называют перекидной. Было бы логичнее назвать проходным не сам выключатель, а систему из нескольких перекидных выкл.

Положение контактов расположено так, что напряжение подаётся на лампу. При переключении одного происходит разрыв цепи, вследствие чего лампа гаснет. При нажатии на второй выкл., цепь замыкается по второй линии, вследствие чего лампа вновь загорается.

Существуют ещё двухклавишные проходные выключатели. По своей сути это два одноклавишных выкл., собранных в одном корпусе. Они нашли своё применение в подключении разных групп освещения одного помещения.

Существуют и более сложные схемы проходных выключателей. В этих схемах применяют так же и, так называемые перекрёстные переключатели. Если поставить две перемычки, то из двухклавишного переключателя можно получить перекрёстный.

Схема подключения проходного выключателя

electric-220.ru

Как подключить проходные выключатели – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
