У всех бывают моменты, когда хочется ничего не делать и просто сидеть, наслаждаясь свободным временем. Для этого подойдут садовые качели из профильной трубы, которые можно сделать своими руками. На ней спокойно можно посидеть, прилечь или подремать. Есть двух–, четырехместные варианты. Некоторые модели оснащены козырьком, способным защитить от дождя или солнца, а удобные сидения гарантируют комфорт.

Конструкция и оформление качалки из профильной трубы с козырьком из поликарбоната

Вернуться к оглавлению

Содержание материала

• 1 Виды качелей из профилированной трубы — в чем достоинство
• 2 Садовые качели своими руками — пошаговая инструкция
• 3 Советы мастеров
• 4 Заключение

Виды качелей из профилированной трубы — в чем достоинство

Кроме позитивных моментов, качели имеют достоинства и с практической точки зрения. Они имеют устойчивый костяк, построенный из 4 прочных ног. Из–за того, что основой конструкции служит металлический профиль, такие качели могут выдерживать большой вес: от 230 до 280 кг.

Подробный чертеж с размерами конструкции качалки для сада

Костяк получает крепость и длительный срок службы потому, что сталь для рамы, не боится многих разрушающих факторов окружающей среды. Каркас тяжелый, поэтому для садовых качелей не страшен даже сильный ветер. Существует 2 вида моделей для сада:

• переносные, их можно ставить в любом месте и убирать на зиму;
• стационарные — устанавливаются на весь период своей службы.

Выбирайте вид в зависимости от того, как часто вы находитесь на загородном участке.

Вернуться к оглавлению

Садовые качели своими руками — пошаговая инструкция

Цена хорошей модели не всегда доступна финансово, поэтому выход один — сделать самому. Сейчас мы будем учиться делать классический вариант.
Начинать планирование и строительство нужно с опоры, она отвечает за устойчивость всей конструкции. Для изготовления берется профильная труба, размером 50 мм, сварочный аппарат, подшипники, металлические скобы.

Чертеж с размерами садовой качели из трубы для самостоятельной сборки

Чтобы подвесить сидение, нужны цепи или металлические балки. В начале работы подготавливают план.

Требуется подсчитать количество необходимых элементов:

1. Чертеж. Нужно все высчитать, набросать схему с точными замерами. Это обеспечит точность сварки и установки строения.
2. Заготовки. В соответствии с данными чертежа нарезаются трубы из профиля.
3. Подготовка к сборке. Перед свариванием убираются зазубрины и другие дефекты.

Названия элементов и устройство качелей из труб с навесом

Начинать работу стоит с изготовления каркаса, последовательность действий можно изучить ниже в списке:

1. Основа. Нужно сварить конструкцию по типу двух галочек. Они должны быть полностью идентичны, иметь правильную форму. Для этого сваривают две длинные части под углом 45 градусов. Перпендикулярно крепится перекладина.
2. Установка основания. Подготавливаются ямки с помощью бура или лопаты (глубиной около 1 метра). Выкапывание шурфа под установку опор

   На дно укладывается песочная подушка, которую нужно хорошо утрамбовать. Ставим «скелет» ножками в заготовленные углубления, заливаем бетонным раствором. Эту конструкцию нужно оставить на неделю–две, чтобы раствор хорошо схватился.

3. Крепеж. После высыхания к перекладине нужно приварить крючки, на которые вешается сидение. Они должны быть достаточно прочными, чтобы выдерживать вес сидения и сидящих на нем людей.

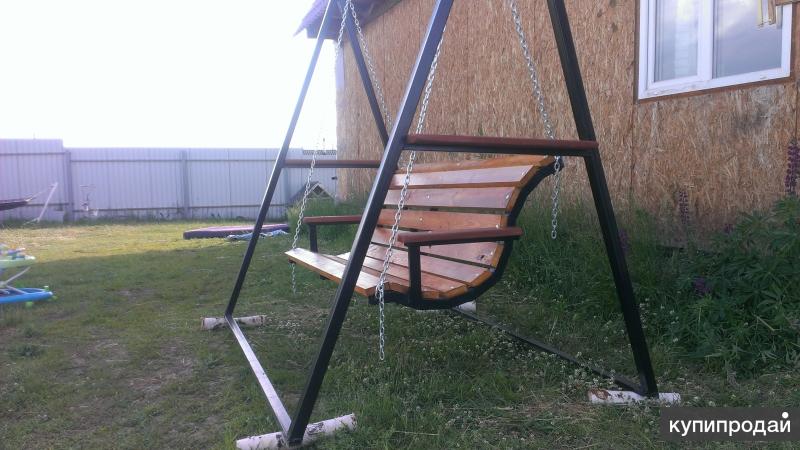

   Пример подвешивания качающейся сидушки к сварному каркасу из труб

4. Покраска. Заключительный этап. Придает конструкции привлекательность и защищает металл от коррозии и ржавчины. Тут уже можно включать фантазию: можно ограничиться однотонной покраской или декорировать росписью.

После изготовления рамы, можно приступать к следующему шагу. Сидение подвешивают на металлические стержни, цепи или высокопрочные веревки. Для его изготовления подойдет дерево, пластик. Размер зависит от ваших требований.

Использование для подвески сидения металлических цепей упрощает всю конструкцию

Самыми распространенными считаются 2–х, 3–х и 4–х местные качели. Их можно оставить «голыми» или обшить кожзаменителем, водонепроницаемой тканью. Чтобы сидение было мягким, под обивку можно поместить поролон.

Чехол с матрасом лучше делать съемным, чтобы при загрязнении утеплитель можно было постирать или снять.

Есть много разных качелей для отдыха: с навесом или без. Козырек элемент не обязательный, но он имеет ряд удобств:

Металлическое кресло-качель с козырьком из профнастила

• защищает от солнечных лучей;
• создает покров во время небольшого дождя;
• накрывает сидение от падающих листьев и других предметов, если качели стоят, под деревом.

Для изготовления можно брать метал или дерево. Выбор верхнего покрытия крыши достаточно разнообразный:

1. Поликарбонат, он пропускает свет, защищает от осадков, легкий и выносливый.
2. Профильный лист, более дешевый вариант, но не менее практичный.

   Необычная крыша качели изготовленная из оцинкованного профлиста

3. Мягкая черепица, рубероид, достаточно выносливый вид покрытия, легко монтируется.
4. Шифер тоже можно использовать, но он менее эстетично смотрится.
5. Брезент, он легче остальных вариантов, но менее прочный.

Кроме основных деталей, можно использовать добавочные элементы, например, москитные сетки, занавески, подушки. Они добавят изысканности и повысят комфортность.

Вернуться к оглавлению

Советы мастеров

Чтобы подарить качелям длительное существование, нужно выбирать качественные материалы.

Готовый проект и чертеж с размерами дачных качелей из металла

Важно учитывать все нюансы и время от времени ухаживать за конструкцией. За безопасность отвечают подвесные элементы. Они должны быть максимально прочными. Крепить их нужно с особой ответственностью. Если это цепи, то проследить за целостностью звеньев.

Если выбраны металлические стержни, их необходимо прочно приваривать. При выборе веревки, для крепления делают специальные узлы.

Использование веревок в устройстве качающегося кресла

Последний вариант можно использовать только в качелях, не рассчитанных на большие нагрузки. Почему мастера советуют металл для рамы:

• более прочные, чем деревянные;
• длительный срок службы;
• он придает устойчивость при правильной установке и рациональном пользовании.

Перед началом работы нужно детально все спланировать, план перенести на схематический рисунок.

Рисунок с размерами каркаса из труб для установки в саду

Он должен содержать вид спереди, сбоку, прописанные размеры. Проще скорректировать недоработки в схеме, чем сделать это в реальности. Для изготовления качелей существует масса идей, есть различные схемы самых простых в изготовлении и наиболее распространенных моделей.

Размеры можно использовать свои, но за основу взять готовую схему.

Схема взаимодействия различных элементов качающейся конструкции

Интересные идеи, с подробным описанием, можно подсмотреть в строительных пособиях. Для получения от садовых качелей исключительно позитива, нужно соблюдать несложные правила.

Во время сварки конструкции, помните о безопасности в работе с электроинструментами. Крепко связывайте соединительные детали. Надежно закрепляйте ножки в почве, чтобы избежать расшатывания и опрокидывания.

Правильно выбранное место на участке для качели с навесом обеспечит комфортный дневной отдых в саду

Составляющие должны соответствовать друг другу. Если сидение тяжелое, то держаться оно должно на более мощных креплениях.

При эксплуатации давайте адекватные нагрузки и не оставляйте маленьких детей без присмотра.
Смотрите в видео обзор готовых качелей изготовленных из труб и дерева.

Вернуться к оглавлению

Заключение

Оказывается, создать райский уголок просто, когда стремишься к этому, ничто не остановит вас на пути к мечте. Украшением любого участка станут садовые качели. Вы сможете разместить пришедших гостей в уютные «голубели».

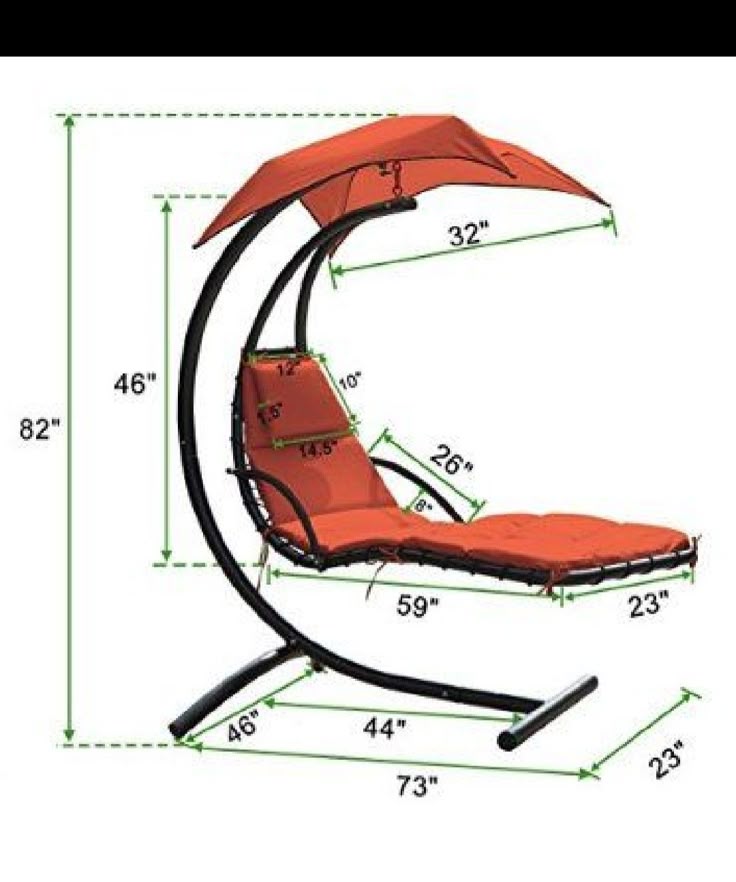

Вариант дизайна металлической конструкции кресла из труб

А если вы сделали их собственными руками, восторгу не будет предела. Прочитав эту статью, вы получили багаж знаний о строительстве, не забывайте делиться новыми познаниями со старыми друзьями.

Подробное описание сборки качелей из труб своими руками из различных материалов

Все меньше дети стремятся проводить свое свободное время на улице в то время, когда дома их ждут планшеты, смартфоны и прочие гаджеты. Чтобы задержать их на свежем воздухе подольше и заставить активно двигаться родители должны идти на всякого рода ухищрения. Наиболее простой, доступный и не затратный способ будет рассмотрен в данной статье.

Изготовление металлических качелей из труб своими руками простой конструкции

Для того чтобы изготовить изображенные на фото качели из труб своими руками необходимо приготовить такие инструменты и материалы:

1. Трубы следующих диаметров:

5 см – 1,5 м;
6.3 см – 6.2 м;
2.4 см – 8.4 м;
2.7 см – 1.2 м;
9 см — 1 м;
2х2х0.2 см – 5 м (профильная).

2. Подшипники – 2 шт. (внешний диаметр — 8.5 см, внутренний диаметр — 3 см).

3. Карабины – 2 шт.

4. Цепь.

5. Пластина металлическая 5х0.5 см – 2 м.

6. Доски.

7. Сварочный аппарат.

8. Ножовка по металлу.

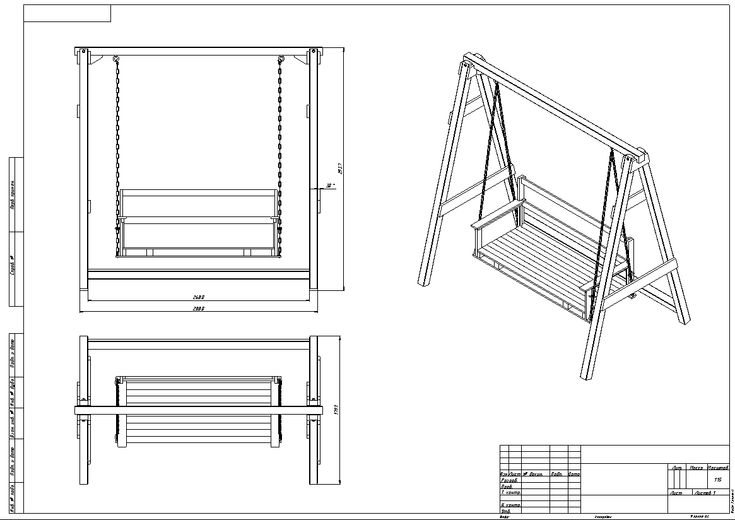

чертеж качелей из металлической трубы

чертеж подвесных качелей из металлической трубы

бетонирование опор качелей

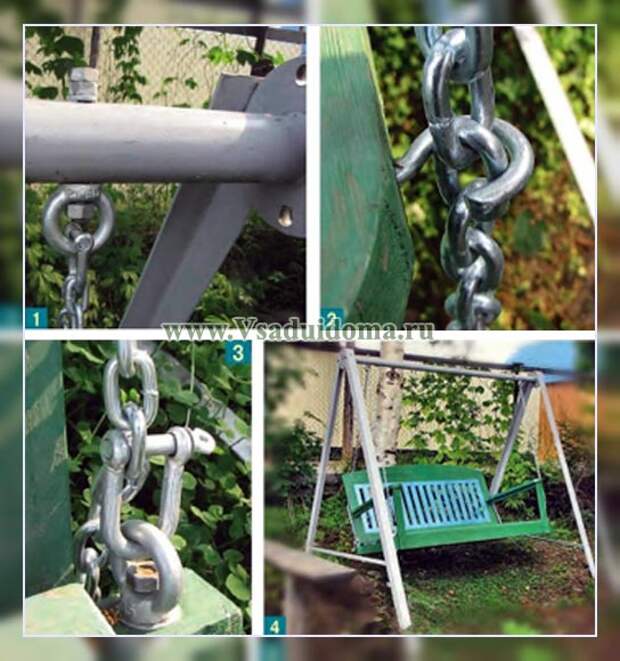

элементы крепежа для подвесных качелей



ЧИТАТЬ ПО ТЕМЕ:

Детская площадка на даче своими руками станет для ребенка самым желанным уголком отдыха.

Сборка данной конструкции проходит в следующем порядке:

1. Отрез длиной 6. 2 м распиливается на две равные части. Длина стоек выходит 3.1 м, их них 80 см будет находиться под землей, соответственно высота будущей конструкции 2.3 м.

2. Отрез длиной 1.5 м приваривается своими краями к верхушкам опор высотой 3.1 м.

3. От пластины отпиливаются два отрезка длиной по 10 см. В каждом из них проделывается по два отверстия диаметром по 3 см.

4. В верхние отверстия пластин продевается сегмент длиной 1.2 м. Пластины привариваются на расстоянии 20 см от краев сегмента.

5. От элемента диаметром 9 см отпиливаются два отрезка шириной около 5 см. Данные отрезки продеваются на верхнюю горизонтальную планку конструкции. В свободное пространство насаженных колец вставляются подшипники.

6. Далее кольца обвариваются и сжимаются таким образом, чтобы их форма обтекала окружность отреза, на который они насажены, и подшипники, вставленные в них. Готовые элементы имеют форму восьмерки. При обваривании колец важно периодически охлаждать подшипники.

7. Во внутренние отверстия подшипников вставляется отрез с приваренными к нему пластинами. Внешние края колец закрываются отрезками пластины для предупреждения выпадения подшипников из них.

8. Каркас устанавливается на место, края опор закапываются в землю и заливаются бетоном.

9. Отрез длиной 8.4 м распиливается на четыре равные части. К каждой опоре приваривается под наклоном при помощи небольших пятаков из металлической пластины по два сегмента диаметром 2.4 см.

10. В отверстия на отрезках пластин расположенных под верхней планкой продеваются карабины, к которым пристегивается цепь удерживающая сидение.

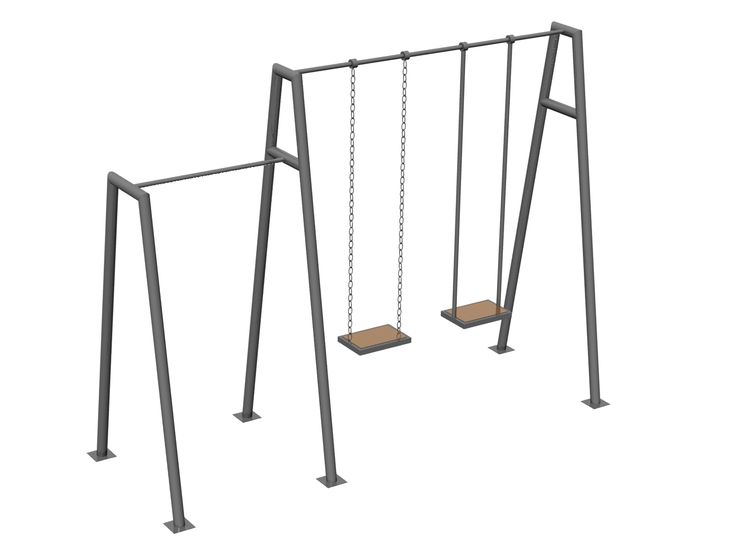

варианты конструкций качелей из металлической трубы

варианты сидений

Сборка простой пластиковой конструкции легкого веса

Для изготовления пластиковых качелей из труб своими руками следует приобрести следующие материалы и инструменты:

1. Труба диаметром 4 см.

2. Тройники У-образные – 4 шт.

3. Тройники Т-образные – 4 шт.

4. Уголки – 6 шт.

5. Сварочный аппарат.

6. Болты с крючками или кольцами, гайки.

Собираются данные качели из труб своими руками следующим образом:

1. Основной материал нарезается на три сегмента длиной 1.2 м, два сегмента — 2 м, четыре сегмента – 1.8 м.

2. К краям одного элемента (1.2 м) привариваются уголки. У оставшихся двух элементов отрезаются от краев участки, длина которых соответствует ширине тройников Т-образных. После данные тройники привариваются к каждому краю элементов, а после них привариваются уголки (соединительным элементом выступает небольшой отрезок основного материала).

3. К уголкам первого сегмента привариваются У-образные тройники посредством того же материала (по два с каждой стороны). Выходы тройников расположенные под уклоном должны располагаться зеркально по отношению друг к другу.

4. У-образные тройники верхней планки соединяются с уголками нижних планок посредством отрезов длиной 1. 8 м.

5. Т-образные тройники нижних двух планок соединяются друг с другом отрезами длиной 2 м.

6. В верхней планке проделываются отверстия, в которые вставляются болты с крючками фиксируемые гайками. На крючки подвешивается сиденье.

ЧИТАТЬ ПО ТЕМЕ:

Простые и оригинальные кресло-качели легко сделать самому.

Приобретение данных конструкций совершенно не оправдано в финансовом плане. Даже пластиковые модели, на порядок менее крепкие, обойдутся в несколько раз дороже, нежели покупка материалов для самостоятельного изготовления приведенных примеров. Если опыта в сварочных работах не много, рекомендуется перед началом работ потренироваться в сварке небольших отрезков металлических либо пластиковых сегментов.

Качели своими руками своими руками — инструкция как сделать своими руками (80 фото идей)

Уже много лет детские качели не теряют своей популярности. В современном мире с появлением различных гаджетов дети все больше времени проводят дома. Поэтому, если двор или дача оборудованы современными аттракционами, качелями – это еще один повод провести время на свежем воздухе.

Детские качели выполняют ряд важных функций, направленных на развитие ребенка:

• скрасить свободное время;
• закалить вестибулярный аппарат;
• развивать координацию движений тела;
• дарят положительные эмоции за счет выброса адреналина;
• уменьшают напряжение во время плавных покачиваний.

Если нет возможности купить качели в магазине или есть опасения за безопасность малыша, то их можно сделать самостоятельно. Это позволит сэкономить деньги и придумать индивидуальный дизайн. По фото и чертежам детских качелей, советам мастеров в интернете можно сделать прочную и надежную конструкцию.

Некоторые родители, желая сделать качели для своего ребенка, используют подручные материалы — автомобильные покрышки, пластиковые трубы, веревки и прочее.

Однако, чтобы сделать их правильно, сначала нужно:

• выбрать тип исполнения;
• выполнить чертеж;
• приобрести материалы;
• подготовьте необходимые инструменты.

Краткое содержание статьи:

Качели из металлических труб

Если возникла идея сделать подвесные детские качели, необходимо предварительно вырыть неглубокий котлован для несущих опор. Для этой работы можно использовать лопату или ручной бур. Если каркас для качелей металлический, то перед тем, как поставить шест в яму, его дно необходимо смазать веществами, препятствующими образованию коррозии металла.

На дно котлована насыпать щебень и песок и закопать опорные столбы, а сверху залить бетоном. После монтажа опорных столбов необходимо поверх них приварить поперечную перекладину, к которой будет крепиться сиденье. В центре его нужно закрепить подшипники.

Сиденье можно прикрепить сваркой металлических труб, подвесить на цепочке или закрепить на веревке. Сиденье — деревянные доски, старые стулья и другие приспособления.

Качели из покрышек

При сооружении качелей на дачном участке необходимо проявить фантазию, особенно если участок засажен деревьями. Ведь это толстая крепкая ветка дерева, которую можно использовать вместо конструкции из п-образного каркаса. К нему на цепочке или веревке можно закрепить сиденье в виде автомобильной покрышки.

Чтобы починить, нужно сначала подготовить шину. Для этого наносим на нее разметку в виде прямоугольника, вырезаем этот кусок резины, выворачиваем покрышку протектором внутрь и привязываем к ней цепь или веревку.

Автомобильная покрышка дает огромный простор для творчества, из ребенка можно вырезать лошадку, велосипед или пристегнуть как тарзанку. Таким образом можно получить самую простую модель детских качелей для дачи, не требующую особых усилий.

Качели в комнате — как правильно закрепить

Подвесные качели пользуются большим спросом, чем обычные напольные, т. к. сделать их намного проще. Для того, чтобы сделать качели в комнате, вам понадобится следующее: крепкая веревка, вкрученные в стену крюки, сиденье и подручные средства.

Важно понимать, что при установке качелей в помещении подойдет далеко не каждая конструкция. И важно, что вес, который они могут выдержать, ограничен, особенно если детские качели для дома будут закреплены в зоне дверной проем.

Прицепляем крючки к верхней части проема, закрепляем сиденье веревками и надеваем крючки.

Балансировочные качели — технология строительства

Помимо подвесных, среди уличных качелей на участке большой популярностью пользуются наземные. Которые тоже легко сделать самостоятельно. Рассмотрим типовую схему установки балансировщика, который проще всего выполнить их из дерева.

Используемые приспособления следующие: деревянные балки, бревна, доски, изделия деревообработки и краска или лак. Сначала сооружается нижняя рама длиной около метра. Затем с помощью саморезов монтируются опорные опоры под углом или подкосы.

После этого по всей длине балансировочной доски длиной 2-3 метра устанавливаются параллельно две балки, а между ними закрепляются балки меньшего размера — около метра.

Эта конструкция крепится с помощью шурупов или столярного клея. По краям балансира выполнены посадочные места и ручки. А посередине просверливается отверстие для крепления к основанию.

Качели для самых маленьких

На детской площадке должны присутствовать приспособления, соответствующие разным возрастам детей. Качели-маятник пользуются спросом у малышей. Сделать пружинные качели для детской площадки своими руками несложно. Вам понадобятся автомобильные пружины.

Основание можно использовать для выбора армирующей крестовины, к которой приваривается металлический анкер. Сначала также выкапывается котлован, готовится основание для установки металлоконструкции. Затем, как и в предыдущих вариантах, все это заливается бетоном.

К пружине крепится сиденье, которое можно сделать исходя из фантазии мастера. Для девочки из досок можно сделать лошадку, для мальчика – мотоцикл или автомобиль.

Лучший выбор для детской горки

Приступая к оформлению горки, важно учитывать, что высота горки должна составлять половину ее длины. А на выходе из вертикального участка необходимо оборудовать ровную тормозную площадку.

Также важно сделать перила и ограждение. Это защитит ребенка от возможного падения и способствует самому подъему на горку.

А из чего будет сделан вертикальный выход — металл или пластик, выбирает мастер. Если в качестве материала детской горки для частного дома выбрано дерево, то потребуется несколько деревянных брусьев и досок.

Комплексное обустройство детской площадки

Для его создания потребуются те же навыки, что и при создании горки. Стоит лишь учитывать, как будут располагаться его основные элементы по отношению друг к другу – турник, горка, канаты и так далее. Сначала следует смонтировать горку, затем постепенно прикреплять к ней остальные детали.

Подготавливаем опоры, устанавливаем и бетонируем их. Затем с помощью саморезов крепим к ним остальные поперечные и продольные несущие балки. А к ним уже крепим качели, заборы, перила и прочее.

Важно не забыть учесть, что детский игровой комплекс вписывается в границы отведенной территории. Поэтому желательно сначала выполнить чертежи.

Вы можете создать этот комплекс на определенную тему, в зависимости от фантазии. Сделайте сказочный домик или корабль со спуском вниз в виде горки и канатов.

Детские качели своими руками фото

Как удалить пень своими руками? Простая инструкция с фото и советами

Поленница: 75 фото как сделать красивую и стильную постройку

Клумбы из кирпича: 115 фото идей оформления клумбы из кирпича

Беседки из дерева: 140 фото и подробное описание садовой постройки

Присоединяйтесь к обсуждению:

Как построить качели на крыльце (сделай сам)

Обновлено: 20 февраля 2023 г.

Отдохните и расслабьтесь с этим увлекательным проектом выходного дня с планами качелей на крыльце.

Следующий проект›

Семейный мастер на все руки

Наслаждайтесь легким покачиванием качелей на крыльце летней ночью. С помощью этих четких инструкций и фотографий вы сможете построить классические качели на крыльце за выходные.

By the DIY experts of The Family Handyman Magazine

Time

Multiple Days

Complexity

Intermediate

Cost

$101–250

Swing Design

Плавное и мягкое скольжение этих качелей для крыльца заставит вас мечтать часами. На самом деле, вы можете потерять свои амбиции навсегда!

Простые вырезы качелей и беспроблемная техника сборки с помощью клея и шурупов делают их отличным проектом по деревообработке для начинающих. Вы можете построить его за выходные за несколько сотен долларов.

Мы разработали качели с уникальной системой подвески, изготовленной из обычной полудюймовой черной стальной трубы (обычно используемой для газопровода), которая проходит через раму качелей, чтобы действовать как люлька и устранять нагрузку на деревянные соединения. Затем рым-болты крепятся через стальную трубу и закрываются мягкими резиновыми колпачками для предотвращения царапин. Затем поворотный узел поддерживается сварной стальной цепью, надежно закрепленной на прочном каркасе крыши крыльца.

Пока ваша рабочая этика не пострадала, соберите следующие инструменты: циркулярную пилу, дрель с насадками и отверткой, электролобзик, рулетку, угольник, карандаш, шлифовальную машину, ножовку и разводной ключ. Вам также понадобится доступ к настольной пиле.

Если вы новичок, имейте в виду, что вам нужно предварительно просверлить отверстия для каждого винта, чтобы не расколоть древесину и не сломать вал винта. Чтобы облегчить этот процесс, купите специальную зенкерную насадку, которая может делать и то, и другое за одну операцию, а на противоположном конце имеет отвертку.

ВНИМАНИЕ!

Качели опасны для маленьких детей. Эти качели двигаются медленно, но у них есть твердые края, которые могут дать неприятный толчок. Детям понравятся эти качели, но никогда не позволяйте маленьким детям играть вокруг них без присмотра.

Подберите доски без сучков и тщательно измерьте

Фото 1: Отрежьте опоры

Установите пилу под углом 27-1/2 градусов и отрежьте части, которые составляют центральную и верхнюю заднюю опоры. Если у вас нет настольной пилы, попросите помочь на лесопилке или хорошо оснащенного соседа.

Фото 2: Вырежьте изогнутые детали

Прикрепите опорные детали сиденья к верстаку, чтобы они не болтались во время вырезания кривых. Следуйте образцу на рис. А, чтобы точно скопировать изгибы рамы сиденья и подлокотников. Отшлифуйте кривые после резки.

Узлы могут ослабить доску и привести к катастрофе, особенно на мебели. Кроме того, держитесь подальше от кедра, красного дерева и мягкой сосны для этого проекта. Они легко царапаются и не держат шурупы так хорошо, как другие, более плотные породы дерева. Отличным выбором древесины являются пихта, южная желтая сосна, кипарис, тополь, белый дуб и клен. Дуб и клен труднее резать, шлифовать, сверлить и прикручивать, поэтому, если вы новичок, избегайте их. Мы выбрали тополь, потому что он прочный, легкодоступный, простой в обработке и хорошо впитывает краску.

Вырежьте все детали в соответствии с размерами, указанными в списке вырезов (см. дополнительную информацию ниже). Используя настольную пилу, сделайте 1×3 из ваших 1×6 (см. Список раскроя). Затем сделайте надрезы на опорах передних рычагов, как показано на рис. А. Нарисуйте изогнутые формы (детали А и Р) на ДВП, как показано на Фото 2, и обведите их на досках, или просто нарисуйте квадратные сетки размером один дюйм прямо на детали. Вырежьте их электролобзиком и отшлифуйте изгибы наждачной бумагой с зернистостью 100. С помощью острого сверла просверлите отверстия диаметром семь восьмых дюйма в деталях А для подвески передней трубы.

Вырежьте центральную и верхнюю горизонтальные задние распорки (детали F и G) из 1×4, как показано на Фото 1. Лучше всего использовать настольную пилу. Если вы отлично владеете циркулярной пилой, вы можете настроить скос пилы, прибить 1 × 4 к вершинам козл, чтобы доска не двигалась, а затем пилить вдоль линии вдоль всей длины доски. Затем отметьте диагональный конус на 1×3, как показано на рис. A, чтобы сделать две внешние планки (K) из этой цельной детали. Вырежьте лобзиком вдоль линии, затем используйте рубанок, чтобы сгладить края разреза. Отложите сборку сиденья в сторону.

Рисунок A: Бесплатные чертежи качелей

На этом чертеже в разрезе показаны детали конструкции качелей крыльца. Чтобы загрузить увеличенную PDF-версию этих бесплатных планов качелей на крыльце, см. раздел «Дополнительная информация». Полный список разделки и список покупок также находятся в разделе «Дополнительная информация».

Сборка качелей на временном верстаке

Фото 3. Сборка опор передних рычагов

Сделайте надрезы на опорах передних рычагов электролобзиком, чтобы вставить передний стрингер (C). Просверлите пилотные и зенкерные отверстия и нанесите каплю строительного клея на каждый стык. Закрепите палубными винтами 1-5/8 дюйма.

Фото 4: Прикрепите задний стрингер

Проследите угол центральной распорки сиденья (A2) к каждой боковой распорке, чтобы правильно расположить точки крепления заднего стрингера (D). Снова просверлите направляющие отверстия, приклейте и привинтите распорки сиденья к переднему стрингеру и распоркам переднего рычага. Затем приклейте и прикрутите задний стрингер к распоркам сиденья.

Фото 5: Закрепите задние планки

Положите все задние планки лицевой стороной вниз на плоскую поверхность и вставьте между ними временные прокладки толщиной в четверть дюйма. Прикрепите нижнюю распорку (E) к средней планке, используя угольник, чтобы убедиться, что они соединены в точке 9.0 градусов.

Фото 6: Вырежьте верхние изгибы

Проследите верхние изгибы на передней стороне задней части с помощью простого самодельного циркуля. Прибейте один конец компаса на расстоянии 14 дюймов от вершины и в центре задней планки 1 × 6. Вставьте карандаш в отверстие в четверть дюйма, просверленное на другом конце компаса. Вырежьте лобзиком по отметке.

Фото 7. Соедините спинку и сиденье в сборе

Повесьте нижнюю часть спинки в сборе над краем рабочей поверхности, чтобы освободить место, когда вы наденете на нее сиденье в сборе. Совместите задний стрингер сиденья в сборе с отметкой, проведенной на расстоянии 2-1/2 дюйма от нижней части спинки в сборе. Склейте соединение, затем зажмите и прикрутите сборки вместе.

Создайте большую рабочую поверхность, положив лист фанеры на козлы (фото 7). Приклейте и привинтите передний стрингер (С) к распоркам переднего рычага (В). Затем прикрепите эту сборку к распоркам сиденья (A1 и A2) и заднему стрингеру (D), чтобы завершить сборку рамы сиденья (фото 4). Просверлите распорки передних рычагов (B) сверлом на семь восьмых дюйма после того, как вы приклеили и прикрутили к ним распорки боковых сидений (фото 4). Эти два отверстия завершат путь для передней опоры трубы (Q).

После сборки подлокотников, стрингеров и подкосов сиденья приклейте и привинтите изогнутые опоры передних подлокотников (L) к сторонам B, как показано на рис. A.

Соберите спинку, как показано на рис. A и фото. 5. Вырежьте распорки толщиной в четверть дюйма из обрезков древесины (идеально подойдут куски фанеры толщиной в четверть дюйма), чтобы обеспечить постоянное расстояние.

Начните с центра и двигайтесь в стороны. Когда вы доберетесь до четвертой планки с каждой стороны, проверьте расстояние; возможно, вам придется отрегулировать его так, чтобы внешний край сужающейся планки (K) был на одном уровне с концом нижней задней распорки (E).

Теперь пришло время вырезать изгибы на задней части. Сделайте простой циркуль из куска дерева, как показано на Фото 6. Переверните спинку в сборе, используйте циркуль, чтобы отметить изгибы, и выпилите их лобзиком. Со спинкой в ​​этом положении измерьте и отметьте линию 2-1/2 дюйма, параллельную нижнему краю (Фото 7).

Возьмите сборку рамы сиденья, которую вы построили ранее, и аккуратно прикрепите ее к сборке спинки (Фото 7). Крайне важно выровнять стрингер рамы заднего сиденья (D) с линией 2-1/2 дюйма на спинке, чтобы остальная часть сборки подходила друг к другу.

Просверлите отверстия диаметром семь восьмых дюймов в опорах горизонтальных рычагов (M) точно в соответствии с размерами, показанными на рис. A. Затем приклейте и привинтите эти детали к распоркам передних рычагов (B) и центральной задней распорке (F; фото 8). ). Затем приклейте и прикрутите планки сиденья к распоркам сиденья. Начните сзади и оставьте примерно три шестнадцатых дюйма пространства между каждой частью. Обрежьте последнюю планку так, чтобы она выступала над передним стрингером на полдюйма. Выровняйте переходную деталь по изгибу сиденья (фото 10) и по переднему краю планки переднего сиденья для максимального комфорта.

Почему строительный клей?

Купите небольшой тюбик строительного клея для этого наружного проекта. Не забудьте купить сверхмощный тип для наружного использования. Строительный клей поможет вашим качелям противостоять погодным условиям и нагрузкам. Показанная маленькая трубка представляет собой тот же материал, что и большие трубы размером с пистолет для герметика, но она менее громоздка для меньшего проекта, такого как качели. Нанесите небольшой шарик на каждый стык. Если клей немного сочится, дайте излишкам затвердеть, а затем соскребите их острым шпателем или стамеской по дереву.

Не экономьте на оборудовании

Фото 8. Установите трубы

Отрежьте и просверлите трубы (рис. A) и вставьте их в отверстия. Подпилите внутреннюю часть отверстия диаметром семь восьмых дюйма в опоре для руки (M) грубым полукруглым напильником, если опорная труба не будет легко проходить через него. Задняя опорная труба должна плотно прилегать к центральной задней распорке (F), так как она выступает через опору каждого рычага.

Фото 9: Добавьте винты для упоров

Просверлите отверстие диаметром три шестнадцатых дюйма в центре задней опорной трубы, затем вкрутите двухдюймовый винт № 8 для листового металла (используйте направляющее отверстие в одну восьмую дюйма) в поддержка спины по центру. Такое соединение не даст трубе соскользнуть в сторону во время качания качелей.

Купите негабаритную (три шестнадцатых дюйма или четверть дюйма толщиной) цепь со сварными звеньями для красоты и безопасности. Также купите рым-болты с резьбой на четверть дюйма вместе с резьбовым герметиком, чтобы гайки не ослабли. Глазки для быстрого соединения (фото 11) незаменимы для быстрого связывания цепи. Купите черную трубу в хозяйственном магазине и отрежьте ее до нужной длины без резьбовых концов.

Теперь проверьте установку трубы, цепи и соединительных звеньев на деревянную сборку (рис. A). Это хорошее время, чтобы обнаружить любые сбои и исправить их, прежде чем рисовать. Проденьте трубы через отверстия в раме сиденья и вдоль спинки, оставляя равные части открытыми с каждой стороны. Отметьте места отверстий в трубах, чтобы зафиксировать их на качелях (Фото 9).и рис. А). Просверлите отверстия диаметром три шестнадцатых дюйма для стопорных винтов из листового металла и 9/32 дюйма. винты диаметра для болтов с проушиной. Слегка наклоните рым-болты к центру качания, чтобы свести к минимуму крутящий момент на трубе и предотвратить поломку стопорных винтов.

Помните, эти качели могут выдерживать 400 фунтов. или более, поэтому вы должны закрепить цепь качелей с помощью полудюймовых винтовых проушин, ввинченных не менее чем на два дюйма в прочный каркас, как показано на рис. C. Кроме того, распределите вес более чем на одну потолочную балку, привинтив пару 2×4. 54 дюйма друг от друга, а затем вставьте проушины в 2x4s.

Рисунок B: Качели крыльца, вид с торца

Чтобы загрузить увеличенную PDF-версию рисунка B и остальных планов качелей для тяжелых условий эксплуатации, см. раздел «Дополнительная информация» ниже. Полный список разделки и список покупок также находятся в разделе «Дополнительная информация».

Обработайте края дерева перед покраской

Фото 10. Выровняйте высокие места

Срежьте все выступы на планках сиденья рубанком. Поскольку сиденье изогнуто, края планок могут подниматься высоко в определенных точках, что впоследствии сделает поездку менее чем комфортной.

Сглаживание краев

Блочный рубанок — самый быстрый способ сгладить острые края и выступы.

Фото 11: Повесьте качели

Надежно повесьте качели, используя специальные проушины для быстрого соединения цепей. Махи должны слегка отклоняться назад в руках (примерно на один дюйм сзади вперед), когда махи находятся в состоянии покоя.

Снимите цепи и трубы, чтобы покрасить деревянный узел. Отшлифуйте трубы наждачной бумагой с зернистостью 100, затем протрите их тряпкой, смоченной уайт-спиритом. Дайте уайт-спириту испариться с поверхностей, затем покройте трубы грунтовкой для наружных работ, а затем эмалью для наружных работ.

Отшлифуйте деревянные детали наждачной бумагой с зернистостью 100, уделяя особое внимание подлокотникам и краям сиденья и спинки. Мягкие края будут более безопасными и удобными, а также лучше удержат краску.

Вытрите пыль и пропылесосьте качели. У вас будет больше времени, если вы накатаете (используйте небольшой четырехдюймовый валик) качественную грунтовку, а затем проведете ее кистью, чтобы выровнять слой. Используйте кисть, чтобы нарисовать между ламелями, а затем ищите потеки и капли, проходящие через другую сторону. Используйте грунтовку на масляной основе (или на водной основе, если хотите), а на следующий день слегка отшлифуйте качели наждачной бумагой с зернистостью 150. Выберите лучшую полиуретановую краску для фасадов, которую только сможете найти, и нанесите ее с помощью той же техники валика и кисти. Дайте краске высохнуть в течение нескольких дней, прежде чем снова повесить качели. Примечание: Во время окончательной сборки нанесите герметик на резьбу болтов с проушиной. В целях безопасности обязательно срежьте болты с проушиной заподлицо с гайками.

Рис. C: Деталь подвески

Винт длиной 2×4 в прочную раму для поддержки каждой цепи. Обязательно используйте четырехдюймовые шурупы и перекрывайте не менее трех потолочных балок. (См. раздел «Дополнительная информация» для печати версии рисунка C в формате PDF.) Ищете другие идеи? Узнайте, как построить детские качели с А-образной рамой.

Бесплатные планы качелей: PDF-файлы проекта

Нажмите на ссылки ниже, чтобы загрузить строительные чертежи, список материалов, список раскроя и бесплатные планы качелей для этого проекта.

Список материалов для резки и строительные чертежи

Дополнительная информация и чертежи крыльца

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.
