Как выбрать сечение провода для подключения ленты 12В
Светодиодная лента пользуется огромной популярностью при создании декоративного освещения в интерьере, также широко используется профессионалами в рекламном и дизайнерском бизнесе.
При подключении светодиодной ленты через блок питания важно правильно выбрать сечение кабеля. Правильно выбранное сечение кабеля поможет избежать заметные потери яркости светодиодной ленты. Сечение проводов следует выбирать с учетом суммарной мощности подключаемых приборов и длины проводов.
Важно! Сечение кабеля зависит от проходящего по нему тока.
Ниже приведены значения, которые сообщают нам, какой предельный ток можно пускать по кабелям различного сечения:
• Сечение кабеля 0.5 мм2 — 5-7 ампер
• Сечение кабеля 0.75 мм2 — 10-12 ампер
• Сечение кабеля 1 мм2 — 14 ампер
• Сечение кабеля 1.
5 мм2 — 16 ампер
• Сечение кабеля 2 мм2 — 20 ампер
• Сечение кабеля 2.5 мм2 — 21 ампер
Пользоваться этими данными необходимо с 10% запасом. Так, например, на силовые нагрузки напряжением 220 вольт на кабель сечением 0,75 мм2 ставится автомат 6А, а на кабель сечением 2,5 мм2 ставится автомат 15А. Запас учитывается для стабильной работы, потому что автомат при номинальном и большом токе сработает не сразу, а чуть позже. К тому же, заводской кабель, на котором написано 1.5мм2, может в реальности быть не 1.5, а меньше.
При подключении светодиодной ленты, с постоянным напряжением 12В или 24В (через блок питания) очень важно учитывать падение напряжения в кабеле. Требования к величине сечения кабеля при подключении LED-ленты с напряжением 12, 24 В гораздо выше, чем для сетей на 220 В. Это связано с тем, что падение напряжения (потери мощности) в проводах при протекании одного и того же тока в единицы вольт при напряжении 220 В незначительно, а для 12 В — существенно.
Допустим нам надо подключить светодиодную ленту суммарной мощностью P=60Вт. Постоянное напряжение U= 12 В, длина медных проводов от блока питания (БП) до ленты L = 6 м. Ток I = P/U = 60/12 = 5А.
Воспользуемся таблицей 1 и получим результат, что для данного примера необходимо сечение провода S = 0,5 мм². Проверим это значение с учетом потери напряжения в кабеле.
Падение напряжения в кабеле
У кабеля, как у любой резистивной нагрузки, есть сопротивление. То есть, когда ток проходит по нему, часть электроэнергии расходуется на нагрев самого кабеля. Ток, в замкнутой цепи согласно законам физики, всегда постоянен, а напряжение уменьшается. То количество вольт, на которое уменьшается напряжение при прохождении нагрузки, называется падением напряжения.
Ниже приведена формула подсчета падения напряжения на двухжильном кабеле.
Uk = ((ρ × 2 × L) / S) × I, (1)
где ρ — удельное сопротивление провода [Ом•мм2/м], для медного провода оно равно 0,0175.
Умножаем на 2 потому, что относительно источника напряжения надо считать длину жилы до нагрузки и обратно. Далее умножаем на L – длину медного провода от блока питания до ленты, затем делим все на S (сечение кабеля) и умножаем на ток (А) – значение I.
Подставим наши значения в формулу:
Uk =((0,0175х2х6)/0.5) х 5 = 2.1В
В результате расчета на нашем примере получим потери напряжения на кабеле Uk = 2,1 В. То есть до ленты «дойдет» всего 9,9 В вместо 12 В. Таким образом, сечение 0,5 мм² нам явно не подходит.
Для расчета кабеля есть специальные таблицы, в которых кабель подбирается исходя из падения напряжения. Но для практических расчетов мы используем упрощенные формулы:
S = 0,5×I, если длина двухжильных проводов менее 10 м; (2)
S = 0,75×I, если длина двухжильных проводов от 10 м до 30 м. (3)
То есть для нашего случая сечение кабеля должно быть S = 0,5 × 5 =2,5 мм².
Разница в пять раз между тем, что мы подсчитали, и между тем, что неправильно выбирают по привычке по таблице 1. Теперь подсчитаем потери напряжения в нашем кабеле с сечением 2,5 мм²: Uk = 0,42 В, что вполне приемлемо, поскольку непосредственно на светодиодной ленте будет 11,58 и она не потеряет своей яркости.
Максимально допустимое значение потери напряжения – 10%, больше этого значения лента будет гореть очень тускло.
Лента бывает разной мощности и разного напряжения. Всегда выгоднее использовать ленту большего напряжения. Больше напряжения — меньше ток. Меньше ток — меньше нежелательное падение напряжения. Так, сечения кабеля можно уменьшить в 2 раза если использовать светодиодную ленту с напряжением питания 24 В.
Рекомендуется размещать блок питания где-то ближе к началу ленты, это позволяет значительно уменьшить потери напряжения.
Можно предположить, что 5-10% мощности подключенной ленты пойдут на нагрев блока питания, поэтому его тоже нужно брать с запасом.
Подбор сечения кабеля для подключения светодиодной ленты
- Светояр
- Полезно знать
- Подбор сечения кабеля для подключения светодиодной ленты
Правильно выбранное сечение кабеля поможет избежать заметные потери яркости светодиодной ленты (СДЛ). Поэтому данному расчету следует выделить особое внимание.
Рис. 1. Кабель.
Требования к величине сечения кабеля при подключении LED-ленты с напряжением 12, 24 В гораздо выше, чем для сетей на 220 В. Это связано с тем, что падение напряжения (потери мощности) в проводах при протекании одного и того же тока в единицы вольт при напряжении 220 В незначительно, а для 12 В — существенно.
Пример расчёта сечения кабеля
Например, подключаем светодиодную ленту суммарной мощностью P = 60 Вт, постоянное напряжение 12 В, длина медных проводов от блока питания (БП) до ленты L = 6 м.
Ток I = P/U = 60/12 = 5 А. Если выбрать сечение жилы провода по таблице 1, которая составлена для переменного напряжения 220 В, то сечение провода будет S = 0,5 мм².
Таблица 1. Для подбора сечения кабеля для медного кабеля при напряжении 220 и 380 В.
Теперь подсчитаем потери напряжения на двухжильном кабеле по формуле (1):
Uk = ((ρ × 2 × L) / S) × I, (1)
где ρ — удельное сопротивление провода [Ом·мм2/м], для медного провода оно равно 0,0175. В результате расчета получим потери напряжения на кабеле Uk = 2,1 В. То есть до ленты «дойдет» всего 9,9 В (рис. 2) вместо 12 В. Таким образом, сечение 0,5 мм² нам явно не подходит.
Рис 2. 9,9 Вольт.
Для расчета кабеля есть специальные таблицы, в которых кабель подбирается исходя из падения напряжения. Но для практических расчетов мы используем упрощенные формулы (2) и (3):
S = 0,5×I, если длина двухжильных проводов менее 10 м; (2)
S = 0,75×I, если длина двухжильных проводов от 10 м до 30 м.
(3)
То есть для нашего случая сечение кабеля должно быть S = 0,5 × 5 = 2,5 мм². Разница в пять раз между тем, что мы подсчитали, и между тем, что неправильно выбирают по привычке по таблице 1. Теперь подсчитаем потери напряжения в нашем кабеле с сечением 2,5 мм²: Uk = 0,42 В, что вполне приемлемо, поскольку непосредственно на светодиодной ленте будет 11,58. Блок питания обычно имеют подстроечный резистор (рис. 3), который позволяет отрегулировать напряжение до 12,42 В. Тогда на светодиодной ленте будут положенные 12 В. На БП производители обычно выставляют напряжение 12,5 В, по всей видимости, уже предполагая, что будут какие-то разумные потери.
Рис. 3. Подстрочный резистор у блока питания.
Обращаем внимание, что сечения кабеля можно уменьшить в 2 раза если использовать светодиодную ленту с напряжением питания 24 В. Так, для нашего примера, если бы мы использовали ленту на 24В той же мощности 60 Вт, ток был бы 2,5 А, тогда по формуле (2) требуемое сечение кабеля 1,25 мм².
Для систем с большой мощностью рекомендуем использовать светодиодные ленты на 24 В.
Заключительные рекомендации
Используйте вышеуказанные формулы (2) и (3) для расчета сечения кабеля, поскольку из-за неправильного выбора сечения можно потерять заметную часть светового потока. Проверяйте напряжение на концах кабеля перед подключением ленты. Лучше использовать кабель хорошего качества, соответствующий ГОСТу. Некоторые производители могут использовать медь с большим числом примесей, тогда удельное сопротивление ρ будет больше и, соответственно, потери напряжения будут еще больше, чем теоретически рассчитано выше.
По материалам статьи «Как выбирать светодиодные ленты для создания декоративной подсветки интерьера» N1, 2017 led-e.ru
Автор статьи Сергеев П. А. сотрудник компании СветоЯр.
22.11.2017
Аксессуары для светодиодных лент — все, что вам нужно для следующего проекта светодиодных лент
Завершение установки гибкой светодиодной ленты не должно быть сложным, упростите ее с помощью аксессуаров для лент LEDSupply!
Светодиодные ленты — самый популярный вариант для самостоятельного монтажа во многих жилых помещениях.
Дискретные, самоклеящиеся ленты легко и безопасно использовать для освещения под шкафами, освещения сводов и различных приложений акцентного освещения, которые стали популярными в связи с продолжающимся развитием технологии светодиодных лент. Самое приятное… есть широкий ассортимент аксессуаров, которые делают 12-вольтовые светодиодные ленты удобными в использовании и упрощают установку!
Светодиодные ленты
В первую очередь важно ознакомиться с вариантами светодиодных лент и всеми основами их использования. LEDSupply предлагает светодиодные ленты для внутреннего и наружного использования в различных вариантах белого цвета, цветов или даже полосы с эффектом изменения цвета (также известные как полосы RGB). Наш последний выпуск блога предлагает отличное введение в светодиодные ленты 12 В, которые являются отличной отправной точкой для любых новичков в мире светодиодных лент.
Как питать
Для правильной работы гибких полос LEDSupply требуется 12 В постоянного тока.
Для домашнего использования требуется блок питания 12 В. Существуют подключаемые адаптеры питания для светодиодных ламп или трансформаторы на 12 В, которые напрямую подключаются к обычному домашнему напряжению сети переменного тока. Узнайте, как запитать светодиодные ленты прямо здесь.
Диммирование и управление светодиодными лентами
Как и в случае с большинством источников света, пользователи хотят контролировать свой свет. Со светодиодными лентами существует множество способов затемнения и управления. Наиболее распространенный вариант — использование встроенного контроллера диммирования. Диммеры для светодиодных лент на 12 В используют выход в режиме ШИМ для изменения света, исходящего от ленты. Лентам RGB нужен 3-канальный контроллер, который помогает смешивать разные цвета, создавая эффект изменения цвета, который многие хотят использовать для акцентного освещения.
Светодиодные контроллеры Wi-Fi становятся самым популярным способом затемнения светодиодных лент, поскольку они дают вам возможность управлять ими прямо со смартфона или голосового помощника.
Эти диммеры обладают множеством функций и являются лучшим вариантом, если вы управляете несколькими источниками света по всему дому. Контроллеры Wi-Fi Smart доступны в одноцветном или RGB-варианте.
Если в вашем доме есть диммирующая установка с обычным бытовым диммером, вам следует использовать блок питания для светодиодов с регулируемой яркостью.
Светодиодная лента с выключателем
Добавление выключателя к светодиодной ленте осуществляется с помощью тумблера светодиодной ленты. Так же, как большинство людей хотят управлять своим светом, включение и выключение света с помощью простого переключателя является обязательным для многих проектов, как больших, так и малых. Тумблер соответствует 12-дюймовому кабелю с 2,1-миллиметровыми штыревыми и гнездовыми концами, идеально подходящим для использования с лентами на 12 В и подключаемым адаптером питания.
Для использования просто подключите блок питания к гнездовому концу кабеля, а другой конец подключите к полоске.
Точно так же у вас есть светодиодная лента с выключателем, который можно включать и выключать в любое время.
Принадлежности для подключения светодиодных лент
Почти в каждом проекте светодиодных лент возникает необходимость соединения светодиодных лент друг с другом. Наиболее распространенные соединения светодиодных лент:
Встык: Немного удлините световую ленту, вставив беззазорный соединитель между лентами
или
Светодиодная лента -к -wire Connector: Подсоедините полосу к проводу, чтобы пройти расстояние, где свет не нужен, а затем подключите к следующей части полосы света. Например, если вы работаете под освещением шкафа и есть небольшой перерыв в шкафах, где находится плита, но затем вам нужно продолжить работу светодиодной ленты с другой стороны.
Эти типы соединений легко выполняются с помощью защелкивающихся разъемов EZ для светодиодных лент. Разъемы для светодиодных лент работают с многожильным проводом калибра 20-22 и поставляются с 2-контактными разъемами для одноцветных лент или 4-контактными разъемами для светодиодных лент для RGB-лент.
Следуйте этому полному руководству о том, как использовать их для вашего проекта.
Разветвители светодиодных лент
Вы когда-нибудь задумывались, как подключить несколько лент к одному источнику питания? Вот где разветвители светодиодных лент чрезвычайно полезны. Разветвители обычно называют Y-разветвителями или Y-кабелями из-за их способности разветвляться в двух разных направлениях.
Разветвители светодиодных лент бывают 2-х, 3-х и 4-х позиционными, что позволяет беспрепятственно подключать до 4-х лент к одному адаптеру питания! Это очень удобно при прокладке лент в двух разных направлениях или параллельной прокладке светодиодных лент.
LEDSupply предлагает 4-контактные RGB-разветвители и одноцветные светодиодные разветвители. Для получения дополнительной информации об использовании светодиодных разветвителей для создания светодиодных лент см. это полезное руководство.
Перемычки для светодиодной ленты — удлинитель светодиодной ленты
Соединительные перемычки представляют собой удлинительные кабели для светодиодных лент.
Перемычки могут прыгать между полосами, но их основное назначение — создать зазор между источником питания светодиода и началом полосы света. Как и другие аксессуары для лент, соединительные кабели поставляются как в одноцветном исполнении, так и в вариантах со светодиодной лентой RGB.
Для одноцветных светодиодных лент требуется 2-контактный удлинительный кабель для светодиодов. Сами кабели заканчиваются на обоих концах обычными адаптерами цилиндрической вилки размером 2,1 мм, которые используются со всеми одноцветными лентами и контроллерами затемнения. Перемычки имеют гнездовой разъем 2,1 мм в начале, который легко подключается к адаптеру питания 12 В. На противоположном конце есть штекер 2,1 мм, который подключается непосредственно к полосе света.
Одноцветные перемычки бывают длиной 1 метр (3,28 фута), 2 метра (6,56 фута) и 3 метра (9,84 фута).

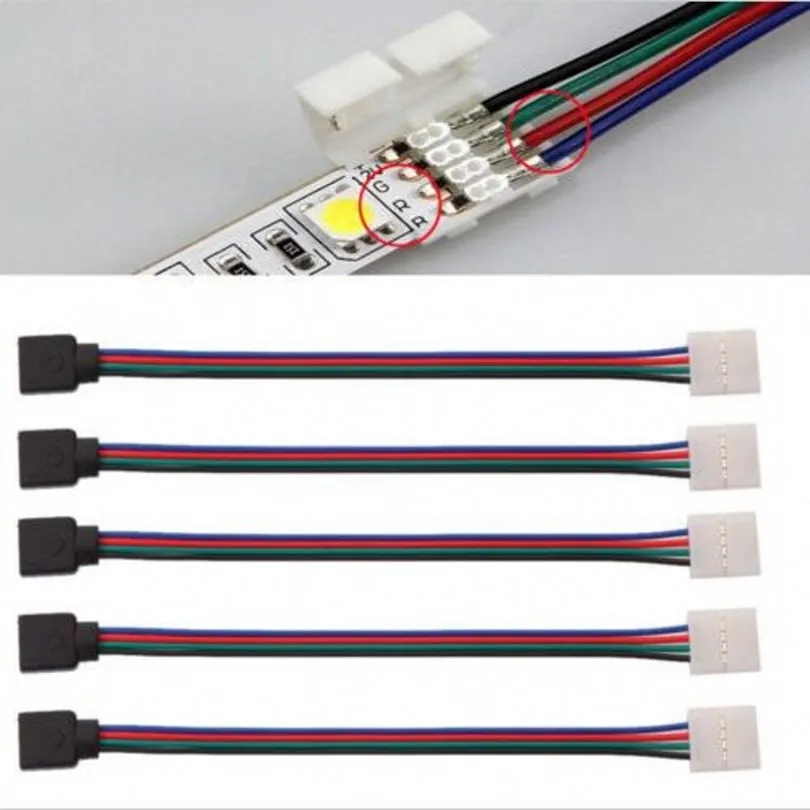

Для работы полос RGB требуется 4-контактная перемычка удлинительного кабеля RGB. Ленты RGB имеют 4-контактный дизайн, уникальный для полосок, меняющих цвет.
Перемычки RGB оснащены таким же 4-контактным адаптером, обеспечивающим беспрепятственное соединение. Перемычки RGB поставляются с 4-контактным штекерным адаптером для подключения между 4-контактными гнездовыми разъемами, а затем подключаются к следующему ряду полос RGB.
Световые перемычки RGB предлагаются длиной 30 см, 50 см, 1 метр, 2 метра, 3 метра, 5 метров и 10 метров.
Перемычки для светодиодных лент лучше всего использовать в качестве удлинительных кабелей от источника питания светодиодов к самим светодиодным лентам. Их также можно использовать для перехода между двумя барабанами светодиодных лент, просто убедитесь, что вы не превышаете максимальную длину вашей ленты. Они наиболее полезны для совместной работы с разветвителями светодиодных лент, поскольку вам может потребоваться подключить удлинитель от исходного источника питания к одному из других участков ленточных светильников. Это удобно для параллельных линий светодиодных лент на более длинных участках.
Провод светодиодной ленты
Перемычки для светодиодной ленты полезны, но они бывают только определенной длины, что может подойти не всем, поскольку каждый проект светодиодной ленты уникален.
В этих ситуациях вам необходимо сократить количество светодиодных лент и установить специальные «перемычки» со светодиодным световым проводом между отдельными участками. Вместо того, чтобы прокладывать отдельные провода, проще всего использовать параллельно соединенные провода, чтобы создать аккуратную установку.
LEDSupply предлагает многожильный провод калибра 22, соединенный параллельно, только для следующих типов корпусов:
Двухжильный провод – Многожильный провод калибра 22 для одноцветных полосок. Этот красно-черный соединенный провод позволяет легко провести один проход между полосами света. Они без проблем работают с 2-контактной светодиодной лентой для проводных разъемов.
4-жильный светодиодный провод – многожильный провод калибра 22 для светодиодных лент RGB. 4 параллельных соединенных провода используются для соединения между лентами RGB и отлично работают с 4-контактными разъемами для светодиодной ленты.
Провод питания светодиодной ленты очень удобен во многих ситуациях подключения, каждый провод имеет цветовую маркировку, поэтому провода легко держать прямо и не перепутать соединения.
При работе с проводом иногда вам придется соединить два провода вместе. Это можно сделать с помощью обычных проволочных гаек, рычажных гаек или изоленты. Мы предлагаем простой соединитель для стыкового сращивания, который прекрасно работает и обеспечивает чистый бесшовный вид, как показано ниже. Используйте эти разъемы для проводов в любом месте, где вам нужно выполнить соединение между проводами.
Еще одним удобным соединителем для проводов является Т-образный отвод. Соединители для сращивания проводов. Это упрощает соединение новых параллельных проводов для отдельной прокладки. Соединительные соединители работают с проводом 20-24 AWG, и изоляцию снимать не нужно!
Соединяем все вместе
Я только что перечислил множество различных аксессуаров, которые, надеюсь, не смутили вас на пути к установке собственного светодиодного освещения.
- Ознакомьтесь со светодиодными лентами. «7 советов и приемов для светодиодных лент на 12 В» — отличное место для начала.
- Узнайте, какой длины должны быть ваши полоски, а также сколько вы будете использовать.
- Найдите идеальное место для блока питания и расстояние до каждой светодиодной ленты
- И, наконец, найдите светодиодные ленты и аксессуары, которые сделают это самым простым и умным способом!
Все типы светодиодных проводов, удлинителей и шнуров питания доступны для продажи в этой категории. Большинство из них внесены в список UL. Используемые вместе с разъемами для светодиодных лент или с помощью пайки, многожильные светодиодные провода часто используются в качестве удлинительного кабеля для светодиодных лент, чтобы помочь установить светодиодные ленты, такие как 2-контактные белые или одноцветные светодиодные ленты, 3-контактные настраиваемые белые светодиодные ленты, 4-контактные RGB, 5-контактный RGBW, 6-контактный RGB + настраиваемые белые светодиодные ленты. Рекомендуемое чтение: Отображение 1 — 20 (из
Отображение 1 — 20 (из 20 продуктов)
Калибр светодиодных проводов Как и любой светодиодный провод, калибр является очень важным фактором, который следует учитывать при покупке светодиодного удлинительного кабеля или провода светодиодной ленты. Американский калибр проводов, сокращение от AWG, является хорошо известной стандартной системой измерения электрических проводов в Северной Америке. В основном это связано с диаметром проводов. Наиболее часто используемые светодиодные провода имеют калибр 16 AWG, 18 AWG, 20 AWG или 22 AWG. Чем меньше число, тем больше сечение провода. Например, провод 18 AWG имеет больший калибр, чем провод 20 AWG. Ограничение тока светодиодного провода и калибрБольший калибр означает больший предел тока, разрешенный для светодиодного провода. Как правило, провод 22 AWG имеет ограничение по току 2,8 ампер; провод 20 AWG, 5 ампер; и провод 18AWG, 6,5 Ампер; и провод 16 AWG, 10 Ампер. Светодиодный провод 16 AWG и 18 AWG Информация о светодиодном проводе на нашем веб-сайте предоставляется ТОЛЬКО в качестве знания, насколько мы понимаем или, по нашему мнению, и ни в коей мере не заменяет какой-либо стандарт электробезопасности или правила эксплуатации электрооборудования. ПРИМЕЧАНИЕ. Из соображений безопасности всегда консультируйтесь с сертифицированным электриком по вопросам выбора и установки любых электрических деталей. Светодиодные провода 16 AWG или 18 AWG в основном используются для подключения источника питания к настенной розетке или электросети.
Провод 18 AWG и 22 AWG Провода 18 AWG и 22 AWG часто используются для изготовления многожильных проводов, таких как 2-контактные, 3-контактные, 4-контактные, 5-контактные и 6-контактные светодиодные удлинители, для соединения двух частей светодиодных лент. Если необходима большая длина удлинительного кабеля, обычно используются провода 18 AWG. Провода 22 AWG обычно используются для соединения на короткие расстояния, например, там, где светодиодные полосы делают повороты, или для удлинения перемычки, например, для прохода через деревянные панели. При подключении к светодиодным лентам провода 18 AWG и 22 AWG часто используются вместе с разъемами для светодиодных лент или припаиваются к печатной плате светодиодных лент. Ниже приведены наиболее популярные светодиодные провода, используемые в качестве светодиодных удлинителей. Они специально сделаны для простоты установки различных типов светодиодных лент. Между ними есть различия. Подробное объяснение см. ниже. 2-контактный светодиодный провод — белый или одноцветный удлинительный кабель светодиодной ленты2-контактный удлинительный кабель для светодиодов 2-контактный светодиодный провод представляет собой 2-жильный провод. Он используется для соединения двух частей белых или одноцветных светодиодных лент, их подключения к контроллеру диммера или прямого подключения светодиодных лент к источнику постоянного тока. 3-контактный светодиодный провод — настраиваемый удлинитель белой светодиодной ленты3-контактный удлинительный кабель для светодиодов 3-контактный светодиодный провод представляет собой 3-жильный провод, используемый для соединения двух частей настраиваемых белых светодиодных лент или их подключения к настраиваемому контроллеру белого светодиода. 4-контактный светодиодный провод — удлинительный кабель для светодиодной ленты RGB со сменой цвета4-контактный удлинительный кабель RGB LED 4-контактный светодиодный провод представляет собой 4-жильный провод, используемый для соединения двух частей светодиодных лент RGB, меняющих цвет, или для подключения их к контроллеру RGB. Светодиодные ленты RGB НЕ должны подключаться к источнику питания напрямую. 5-контактный светодиодный провод — удлинительный кабель для светодиодной ленты RGBW со сменой цвета5-контактный удлинительный кабель для светодиодов RGBW 5-контактный светодиодный провод представляет собой 5-жильный провод, используемый для соединения двух частей светодиодных лент RGBW, меняющих цвет, или для подключения их к контроллеру RGBW. Кабель для подключения светодиодной ленты: Как выбрать сечение провода для подключения ленты 12В
|
Чем больше калибр, тем больший ток может нести светодиодный провод. Большой калибр также означает более низкое сопротивление провода в цепи, а более низкое сопротивление означает постоянное напряжение в цепи.
Многожильные провода можно легко разделить в соответствии с потребностями установки.
