Иногда требуется согнуть трубы. Приобретение заводского инструмента накладно и дорого. Именно поэтому многие ищут варианты создания этого инструмента самостоятельно, своими руками. Но инструмент должен подходить для трубы и выполнять свое предназначение.

Краткое содержимое статьи:

Зачем необходим данный инструмент?

Сегодня часто используются профильные. Обычно, строительство  и изготовление этих изделий и строений предусматривает сгибание труб, выполнить в ручную не получится, поэтому потребует специальное оборудование.

В этих случаях и используется трубогиб, на нем можно согнуть трубу под различным углом. Обычно данный инструмент снабжен гидравлическим или электромеханическим приводом. Используя его возможно согнуть без труда любую трубу самой разнообразной конфигурации.

Что представляет собой трубогиб?

Трубогибы бывают разными и это зависит от их назначения. Но есть основные конструктивные элементы, которые присутствуют не зависимо от назначения:

  • Рама;
  • Гидравлический цилиндр;
  • Две планки;
  • Трубные упоры в количестве двух штук.

Как правило, рама встречается открытого или закрытого типа. Гидравлический цилиндр — главная деталь данного инструмента. В ручном трубогибе обязательно присутствие нагнетательного механизма, которое располагается сзади корпуса. Наверху гидроцилиндра есть пробка, куда заливается масло и проверяется его уровень.

Гибочное усилие организует за счет штока, который возвращается в исходное положение с помощью пружины, которая также установлена на гидравлическом цилиндре. Две планки представляют собой одну конструкцию. Отверстия необходимые, чтобы установить упор. Также на трубогибе есть отверстия с резьбой, туда устанавливают болты, которые позволяют регулировать высоту.

Упором данного станка является цапфа. Детали, которые обеспечивают сгибание литые из стали.

Какие бывают трубогибы?

Инструмент бывает нескольких видов.

Ручной. Используя его возможно согнуть дугу или кольцо. Инструмент не большой и легко можно выполнять его транспортировку. С его помощью можно гнуть трубы и прутья.

Электрический. Используется для сгибания труб разных по сечению и часто применим на заводах. Инструмент мощнее предыдущего и возможно гнуть трубы большего диаметра.


Ручной гидравлический. Этот инструмент уже нового поколения и обладает большой силой, поэтому с его мощью можно гнуть стальные трубы. Его используют для того чтобы согнуть трубы предназначенные для газопровода или водопровода.

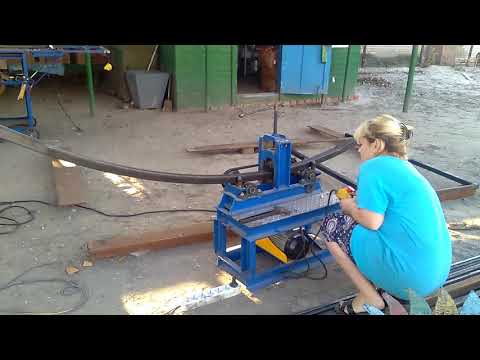

Как работает трубогиб?

Процесс работы инструмента достаточно сложный и при его использовании важно очень точно подобрать нужный диаметр трубы и ознакомиться с принципом работы. С помощью трубогиба выполняется изгиб трубы по уже установленным параметрам.

Работает устройство следующим образом:

  • На ДСП или доске рисуют полукруг и выпиливают чертеж, затем прикрепляют к забору или полу.
  • Сбоку инструмента прикрепляют упор из обрезной доски.
  • Между изготовленным чертежом и упором устанавливают трубу.
  • Затем плавно гнут трубу, держа за другой конец трубы.



Как изготовить трубогиб самостоятельно?

В первую очередь нужно сделать хорошее основание Лучше для этого использовать трубу, которая имеет толщину стенок  не менее 3 мм.

После того как нужная труба найдена, с одного края нужно отложить 2 см и на этом расстоянии просверлить отверстие, которое должно соответствовать будущей оси.

После этого необходимо определиться с радиусом изгиба, но обязательно нужно брать с запасом на 5 см.

Рычаг и фиксатор представлены в виде шпильки.

Для изготовления рукоятки необходимо соединить две пластины вместе, но их толщина должна быть не менее 4 мм. Ручка закрепляется на ось, поэтому ее также нужно выполнять с запасом 5-10 мм с каждой стороны.

Как изготовлена ручка, можно начать полностью собирать инструмент. Основание нужно хорошо зафиксировать, на ось прикрепляется одна пластина, вторая на главный шкив. Гайка, имеющаяся на основание фиксируется шпилька фиксатора. Шкив необходимо закрепить на оси и закрепить болтом.

После полной сборки, инструмент  нужно его испытать. Для этого потребуется поставить трубу в начальное положение, зафиксировать ее. Затем прижать к шкиву и вкрутить фиксатор.

Сделанный своими руками трубогиб подойдет для использования в быту и будет не заменим в некоторых случаях. При сборке этого инструмента важно действовать четко по инструкции, чтобы изделия получилось правильным и пригодным для использования.


Используя данное устройство можно будет построить навес или теплицу, а также проложить газопровод или трубопровод. Пользуясь этим устройством можно согнуть трубу по нужным углом, причем место сгиба будет иметь такие же прочностные характеристики как и на прямом участке трубы.

Фото современных трубогибов

Также рекомендуем посетить:

  • Круглогубцы
  • Отвертки
  • Молоток
  • Колуны
  • Кувалда
  • Набор гаечных ключей
  • Набор головок
  • Ручной рубанок
  • Вулканизатор своими руками
  • Ножовка по металлу
  • Плашки
  • Вороток
  • Стусло
  • Метчик
  • Разводной ключ
  • Рожковые ключи
  • Бокорезы
  • Порошковый огнетушитель
  • Топор
  • Гвоздезабиватель
  • Трубный ключ
  • Пассатижи
  • Кусачки
  • Напильник
  • Гаечные и торцевые ключи
  • Стамески
  • Ножовка по дереву
  • Накидные ключи
  • Когти для лазания по столбам
  • Набор шестигранников
  • Труборез
  • Как выбрать домкрат
  • Трос сантехнический

Особенности и способы гибки профильных труб по радиусу своими руками

Содержание

  • 1 Основные сложности при гибке профильного проката
  • 2 Использование предварительного нагрева
  • 3 Гибка в холодном состоянии
  • 4 Использование трубогиба
  • 5 Изготовление профилегиба самостоятельно

Профильный трубопрокат представлен изделиями, которые имеют поперечное сечение разнообразной формы. К ним относятся круглые, плоскоовальные, квадратные и овальные трубы. Такой ассортимент продукции предоставляет возможность создавать легкие арочные конструкции разнопланового назначения. Они используются как в бытовых сооружениях, так и в производстве. К наиболее востребованным профилям относятся квадратные изделия. Гнутая профильная труба такого сечения позволяет легко закрепить на плоской стенке любое внешнее покрытие. Перед тем как в домашних условиях заняться гибкой профильных труб, следует ознакомиться с их техническими параметрами и методами работы.

Содержание

  1. Основные сложности при гибке профильного проката
  2. Использование предварительного нагрева
  3. Гибка в холодном состоянии
  4. Использование трубогиба
  5. Изготовление профилегиба самостоятельно

Основные сложности при гибке профильного проката

Выпускаемые промышленностью профильные трубы имеют определенные геометрические параметры, являющиеся определяющим фактором для их пластических возможностей. От толщины стенок металлопроката и поперечной площади зависит допустимый минимальный радиус изгиба. Этот параметр дает значение закругления профтрубы без ее механического повреждения.

При механическом воздействии на изделия из металлического проката им придается полный или же частичный изгиб. На металлопрофиль в этом случае действует сила сжатия (на внутреннем участке) и сила растяжения (на наружной поверхности). Именно они и вызывают основные сложности при изгибании металлопрофиля, которые выливаются в следующие проблемы:

  • сегменты трубного материала при сгибании металлопрофильного изделия могут утратить свою соосность, что приведет к расположению участков трубного проката в разных плоскостях;
  • наружная стенка профильного проката в процессе растяжения может лопнуть под воздействием повышенной нагрузки;
  • на внутренней части изгибаемого профиля могут появиться складки, напоминающие гофру.

Для профтруб с высотой (h) до 20 мм длина сгибаемого участка должна быть более 2,5×h. Металлопрокат с профилем высотой более 20 мм безболезненно загибается на участках с минимальной длиной 3,5×h. Определение радиусов минимального изгиба можно определить по таблице.

Правильно проведенный технологический процесс позволит получить идеально ровный загиб проката и не даст изделию получить смятие или же лопнуть. Выбрав подходящий вариант технологии, необходимо учесть геометрические параметры, а также характеристику материала изделия. Согнуть профильную трубу можно двумя методами: с предварительным нагревом и в холодном состоянии.

Использование предварительного нагрева

Данную операцию проводят для изделий, имеющих профиль высотой более 40 мм. Внутрь профтрубы засыпается песок, и устанавливаются на торцах деревянные заглушки. Сыпучий материал позволит металлу получить равномерный прогрев по всей длине. В одной из заглушек делаются специальные отверстия для отвода образующегося при нагревании газа.

Песок для наполнения металлопрофиля используется очищенный, со средней зернистостью. Если таковой отсутствует, подойдет и материал из дворовой песочницы, который необходимо предварительно подготовить. Для начала он просеивается сквозь сито, имеющее ячейки не более 2,5 мм для удаления мелких камешков и гравия. Чтобы получить качественный наполнитель, его дополнительно пропускают через ячейки с размером до 0,7 мм. Этот процесс исключит спекание пылевых включений в песке при нагреве. Подготовленный материал прокаливается при температуре + 150 °С. В процессе засыпки песка в трубу, рекомендуется проводить постукивание по поверхности для лучшего распределения сыпучего материала.

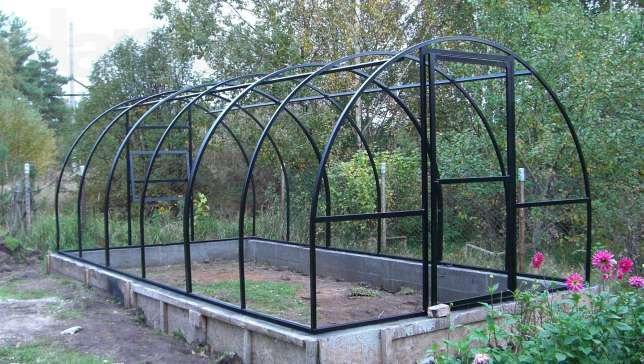

Перед тем как изогнуть профиль для теплицы своими руками, необходимо обеспечить безопасность выполняемых работ. Используйте специальные рукавицы из плотного брезента, которые защитят руки от соприкосновения с горячим металлом, а также расположите неподалеку средства пожаротушения. Участок изделия, который необходимо гнуть, предварительно отжигается. Сам металлопрофиль крепится в специальном зажиме или же в тисках вместе с заготовленным шаблоном. Имеющийся на прокате стыковочный сварной шов должен обязательно находиться на боковой части изделия. Это защитит его от чрезмерных нагрузок при сжатии или же растяжении материала.

Предварительно обозначенный мелом участок нагревается докрасна горелкой. Полностью прогретый металлопрофиль медленно и плавно сгибается за один подход. Прикладываемые усилия должны находиться строго в одной плоскости (горизонтальной или же вертикальной). Остывшее изделие сравнивается с шаблоном, после чего из него удаляется песчаный наполнитель.

Этот способ, которым легко пользоваться в гараже, применяется при необходимости получения единичного углового изгиба. При многократном нагреве металлоизделия будет снижаться его прочность. Это следует учесть при подготовке своими руками в домашних условиях разнообразных деталей арочной конструкции беседки, теплицы, навеса или же другого сооружения.

Гибка в холодном состоянии

Гнутый металлопрофиль при применении холодной технологии получается при его высоте до 40 мм. Согнуть такой прокат можно как ручным, так и механизированным способом. При размере металлопрофиля до 10 мм нет необходимости в его наполнении песком. Выгнуть профтрубу без использования предварительного нагрева можно с помощью дополнительных приспособлений. Для тонкостенных изделий небольшого размера применяется гибкая пружина, помещаемая внутрь. Она позволяет изогнуть металлопрокат без его механического повреждения.

Перед тем как согнуть трубный профиль, края пружины фиксируются проволокой на концах трубы. Это закрепит ее внутри изделия и не даст выскочить при механическом воздействии. При этом самом простом методе необходимо соблюдать главное условие: пружина должна иметь размер лишь немного меньший внутренней части трубы. Загнуть профтрубу таким способом получится без повреждений металла. Правильно подобранный размер пружины позволит ее извлечь по окончании процесса быстро и легко.

Наличие трубогиба позволит проводить работы с продукцией минимального размера профиля 10 мм и максимального до 40 мм. Перед тем, как согнуть профиль для теплицы своими руками, определяется метод работы с металлом. Небольшой простейший эксперимент покажет, необходимо ли будет предварительно нагревать металл или же нет. Для этого трубный конец зажимается тисками, а на другой надевается профиль с большим внутренним размером. Если получается вручную заставить согнуться стальной прокат, можно выполнять работу без использования предварительного нагрева. Помимо ручного или же электрического профилегиба, используются многочисленные оправки и гибочные столы. Они подходят для получения дуги алюминиевых или же стальных металлопрофилей с максимальной высотой до 10 мм.

Использование трубогиба

При значительных объемах для получения загнутого металлопрофиля потребуется особый станок – профилегиб. С его помощью гибка разнообразных профильных труб происходит легко и быстро. Применяя трубогиб, можно подготовить легкий каркас под козырек, парник или же другую дачную конструкцию. На стенках профиля удобно закрепится листовой металл или же профнастил.

Мощный универсальный станок гибочного типа понадобится для работы с трубами большого сечения. Конструктивно он состоит из трех валиков, из которых два имеют неподвижную фиксацию. Изменяющееся положение третьего ролика заставляет сгибаться изделие под нужный радиальный размер. Приводом этого мощного приспособления служит цепная передача и вращаемая оператором рукоятка.

Предлагаемые в магазинах трубогибы имеют ручной привод, гидравлический, а также электрический, в которых гибка профиля по радиусу производится с высокой точностью. К наиболее мощным ручным профилегибочным станкам, которые позволяют загнуть большую профильную трубу, относится ПГ-6. Это приспособление может одновременно сгибать комплект профилей шириной до 120 мм.

Наличие большого количества вариантов трубогибочных устройств предоставляет возможность для их полноценного использования при изготовлении многочисленных изделий. С их помощью создаются тепличные каркасы, навесы и многочисленные арочные стальные конструкции. Они позволяют получать согнутую на определенный градус профтрубу, изогнутый в дугу металлопрофиль, а также круг.

Изготовление профилегиба самостоятельно

Изготовление профилегибочного устройства своими руками позволит значительно сэкономить личные средства. Используя чертежи и специальные видео, процесс создания приспособления не займет много времени. Наличие чертежей предоставляет возможность к стандартной конструкции добавить некоторые усовершенствования. Представленные изображения и размеры для самостоятельного изготовления профилегиба можно корректировать под личные потребности.

Металлический трубогиб M600 + 1 матрица — сталь | Углерод | Алюминий | Chromoly

Rated 5. 00 out of 5 based on 55 customer ratings

(55 customer reviews)

$925.00 $1,410.00

  • M601 metal pipe bender can do 94 degrees in one shot (hydraulic cylinder length dependent ) и пройти 180 градусов
  • Сгибает различные металлы — низкоуглеродистую/углеродистую сталь, хроммолибден, нержавеющую сталь, алюминий и другие!
  • Чрезвычайно точный и простой в использовании
  • Сделано в США
  • Патент заявлен
Размер матрицы Выберите вариант5X Combo (выберите для подробностей) x 2,5 CLR5X Combo (выберите для подробностей) x 3,5 CLR.50 Круглые/Квадратные x 2,5 CLR Набор матриц.50 Круглые/Квадратные x 3,5 CLR Набор матриц.625 Круглые/Квадратные x 2,5 CLR Матрицы Набор 625 (5/8″) круглых/квадратных x 3,5 набор матриц CLR. 2,50 Набор матриц CLR 1,00 x 3,5 Набор матриц CLR 1,00 x 4,5 Набор матриц CLR 1,00 x 6,00 Набор матриц CLR 1,050 (труба 3/4″) x 3,5 Набор матриц CLR 1,125 x 3,50 Набор матриц CLR 1,125 x 6,00 Набор матриц CLR 1,25 x 3,5 CLR 1,25 x 4,5 Набор матриц CLR 1,25 x 6,0 Набор матриц CLR 1,315 (труба 1 дюйм) x 4,5 Набор матриц CLR 1,315 (труба 1 дюйм) x 6,0 Матрица CLR 1,375 (1 3) /8″) x 4,5 CLR Набор матриц1,375 (1 3/8″) x 6,00 CLR Набор матриц1,50 x 4,5CLR Набор матриц1,50 x 6,00CLR Набор матриц1,625 (1 5/8″) x 4,5CLR Матрица Набор 1.
625 (1 5/8″) x 6.00CLR Набор матриц1.66 (труба 1 1/4″) x 4.5CLR Набор матриц1.66 (1 1/4″) x 6.00CLR Набор матриц1.75 x 4.5CLR Набор матриц 1,75 x 6,00CLR Набор матриц 75 квадратных x 4,5 CLR Набор матриц 1,00 SQUARE x 4,5CLR Набор матриц1,00 квадратных x 6,0CLR Набор матриц1,25 квадратных x 4,5CLR Набор матриц Набор матриц 1,50 Square x 6,00 CLR (2 зажимных блока) 30 мм x 114 мм CLR
Сборка Выберите вариант Комплект для сварки сварных швов/порошковое покрытие
Роликовая матрица Выберите вариантНет, используйте стандартные прижимные матрица(и)Да, обновите до прижимного ролика(ов)Очистить

Артикул: Н/Д Категория: Трубогибы

  • Описание
  • Отзывы (55)

Трубогиб RogueFab модели 601 — лучшее предложение на рынке. По цене он конкурирует с машинами, у которых нет такой гибкости, универсальности и технической поддержки. Наш трубогиб для стальных труб прост в использовании, точен и портативен. Вы можете добавить «Hd Kit» (ссылка здесь), чтобы преобразовать любой M601 в M605, так что здесь нет угрызений совести покупателя! Текущее время выполнения заказов составляет от 1 до 4 рабочих дней для трубогибочных станков (с матрицами) и от 2 до 6 рабочих дней для машин с порошковым покрытием (сюда входят комплекты, содержащие трубогибочные станки и принадлежности).

Не знаете, что такое штамп прижимного ролика? Нужна помощь с вариантами? Узнайте все, что вам нужно, менее чем за 4 минуты:

Возможности металлического трубогиба M601

У нас самые доступные матрицы в отрасли, и все они изгибаются на 180+ градусов. Вы можете забыть о гибочных станках «90 градусов 1 выстрел», которые останавливаются на 90. Наш гибочный станок может сделать 94 градуса за один выстрел (m601 с гидравликой MOST и модели m605 и m625 с любой гидравликой, которую мы продаем), а затем все модели продолжают и проходят дальше 180.

Гибка углеродистой и нержавеющей стали

Гибочный станок M601 был протестирован на углеродистой и нержавеющей стали и работает очень хорошо. Наша линейка трубогибов имеет непревзойденный диапазон толщин стенок, которые они могут успешно сгибать, благодаря их исключительной мощности для толстостенных труб на M625 и их удивительному диапазону тонких стенок при оснащении оправкой Rogue Fab.

Другие поддерживаемые материалы

Наш M601 также может выполнять S-образные изгибы, что показано в разделе видео. Кроме того, он может сгибаться:

  • латунь
  • медь
  • алюминий (круглая/квадратная труба и труба)
  • тонкостенный титан для работы с турбонаддувом и трубчатые титановые рамы (при обновлении до модели 605 и использовании нашей насадки для оправки)

Хотя этот металлический трубогиб может сгибать сверхтолстые трубы DOM, он также может сгибать тонкие хромомолибденовые трубы 4130 для каркасов безопасности и по-прежнему может легко выполнять точные трехмерные изгибы любого материала.

Вы все еще ищете ручные трубогибы?

Эта современная машина была разработана для работы с пневмо/гидравликой (поршневой привод продается отдельно, $99-249). Перед покупкой сравните нашу максимальную вместимость с конкурентами, потому что ничто другое не может сравниться с ними.

Гибкая конструкция

Самое лучшее в нашей линейке трубогибов — это то, что они могут легко расширяться вместе с вашим цехом. Вы можете получить станок прямо сейчас как базовый M601 или сверхмощный M625, и приступить к работе, не тратя весь свой инструментальный бюджет.

В будущем нет необходимости продавать эту машину для модернизации:

  • Вы можете добавить оправку для гибки очень тонких трубок.
  • Вы можете перейти на прижимные роликовые матрицы для более сложной геометрии гибки и гибки алюминия
  • Вы можете модернизировать электрическую/гидравлическую силовую систему со скоростью 9,5 градусов в секунду с автоматическими остановками для повторяющихся деталей.
  • Вы даже можете добавить ограничитель обратного хода и датчики поворота, чтобы отслеживать расстояние между изгибами и поворот между изгибами на 3D-деталях.

Нужно место для хранения? Мы продаем комплекты тележек и полные тележки для наших машин. Хотите стать продвинутым? Мы продаем лучшее в отрасли программное обеспечение для гибки, уже настроенное для наших станков.

Этот трубогиб не является ловушкой. В комплекте есть все, что на фото, кроме гидравлического цилиндра. Вы можете купить таран в Harbour Freight, чтобы сэкономить деньги на доставке, или получить его прямо на нашей веб-странице. Наша веб-страница является наиболее полным источником информации о гибке труб. Прочитайте все это в нашем Техническом указателе (ССЫЛКА).

  • Нужна помощь в выборе матрицы? –  НАЖМИТЕ ЗДЕСЬ
  • Хотите узнать емкость каждого кубика? – НАЖМИТЕ ЗДЕСЬ

Вы беспокоитесь о том, как научиться гнуть трубу? Или изучать новую машину? Наш самый простой в использовании и способный делать самые сложные изгибы. Позвольте нам показать вам менее чем за 7 минут:

Хотите увидеть весь проект от начала до конца и еще больше трюков с изгибом, которые на 100% уникальны для нашего дизайна? Посмотрите это видео:

Сколько работы нужно, чтобы сварить это вместе? Очень мало, это так легко может сделать начинающий сварщик:

Насколько сложно менять штампы? Супер легко! Вот видео смены набора штампов;

*при соответствующей комплектации. Полную информацию см. в нашей таблице грузоподъемности по толщине стенки. Он находится в нашем техническом разделе на нашей веб-странице.

Вам также может понравиться…
  • Распродажа!
    Комплект Bender/Notcher ELITE – (время выполнения от 0 до 2 недель)

    Рейтинг 5,00 из 5

    $8 649,00 $22 549,00 Выберите варианты

    Платежи от

    $196/мес

    Нажмите, чтобы применить

  • Распродажа!
    Трубогиб модели 605/625 — набор трубок Tradesman

    Рейтинг 4,83 из 5

    2 250,00 долларов США 3 500,00 долларов США Выберите опции

    Платежи от

    $59/мес

    Нажмите, чтобы применить

Пневматический/гидравлический цилиндр для гибочного станка M601-M625 (NT / Rogue / HF — см.

описание*)

*Отказ от ответственности: существуют серьезные общенациональные проблемы с цепочками поставок со всей гидравликой. Многие поставщики, которые снабжали их более десяти лет, были без них более года. У нас было всего 2 коротких перерыва в наших непрерывных поставках гидравлических цилиндров, но это не обошлось без проблем. У нас было много цилиндров с уродливой краской, закрашенной поверхностной ржавчиной на трубках масляного резервуара или обнаруживавшимися протечками, нуждающимися в замене уплотнений. Это все 100% новые продукты. После того, как мы заменим уплотнения, перекрасим или, по крайней мере, проверим и переупакуем эту гидравлику, ВСЕ они БУДУТ иметь следы эксплуатации или визуальные дефекты. Если вы заказываете этот продукт, вы принимаете это визуальное состояние.*

Это самый дешевый из двух способов питания трубогиба модели 600. Это воздушно-гидравлический поршень (он всасывает сжатый воздух и использует небольшой насос для преобразования этой энергии в гидравлический поток высокого давления для питания цилиндра). Это готово к использованию прямо из коробки. Они поставляются в сборе с воздушным насосом и шлангом. Этот цилиндр предназначен ТОЛЬКО для увеличения мощности. Наш гибочный станок M600 включает специальный кронштейн и изготовленные на заказ оцинкованные стальные возвратные пружины ASTM PW с ЧПУ для надежного возврата именно этого цилиндра. Когда мы продаем эти цилиндры, мы проверяем масляный рычаг и доливаем их по мере необходимости, убеждаемся, что они не протекают, проверяем, что возвратное усилие соответствует нашим спецификациям, а затем мы также добавляем нашу обработанную на станке с ЧПУ ручку разблокировки к гидравлическому клапану. . Все детали, которые мы прикрепляем к этому цилиндру, сделаны здесь, в США.

У нас есть 3 поставщика этих баллонов. Вы получите один из них. Они следующие:

  1. Northern Tool , PN 46200 (КРАСНЫЙ). Это те, которые мы отправляем с сентября 2020 года. Мы проверяем их качество на 100%. Эти цилиндры имеют диаметр 24,95 дюйма в сложенном виде. Это АБСОЛЮТНО самый длинный цилиндр, который помещается в машину. Они выдвигаются на 19″ (ход), и это больше, чем необходимо.
  2. Портовые грузовые перевозки PN 56215 **ПРИМЕЧАНИЕ: ПО СООБЩЕНИЮ, ОТСУТСТВУЕТ НА СКЛАДАХ В НАЦИОНАЛЬНОЙ СТРАНЕ** (КРАСНЫЙ) или 94562 (ОРАНЖЕВЫЙ, снят с производства, идентичен 56215, за исключением упаковки и цвета краски). На нашем фото оранжевый. Эти цилиндры претерпели несколько незначительных изменений за эти годы и были доступны с небольшими перерывами в течение более десяти лет. Эти цилиндры имеют длину 24 3/4″ в сжатом состоянии (от глаз к глазу) и ход 19,25″, что идеально подходит для нашего оборудования.
  3. Rogue Fab импортный PN 1194 (ЧЕРНЫЙ или КРАСНЫЙ). Эта компания не продает населению. Они сделаны для нас за границей. Мы всегда будем иметь их в нашей цепочке поставок, хотя практика импорта может привести к перебоям в уровне запасов (задержки заказов). Длина и ход этих цилиндров соответствуют цилиндрам Harbour Freight. Иногда нам приходится работать с этими цилиндрами, и краска на них трескается в тех местах, где мы вносим коррективы или изменения. Мы знаем, что это не идеально. Пожалуйста, поймите, что краска может быть не такой красивой, как другие части машины.

Важное примечание. Это единственный крупный импортный компонент гибочного станка серии M600. Если вам нужно высококачественное индивидуальное гидравлическое решение для вашего трубогиба, мы предлагаем (2) различные превосходные электрические/гидравлические силовые системы (обе имеют цилиндры, произведенные в США). Если вы хотите купить гидравлический цилиндр самостоятельно, чтобы сэкономить деньги, мы настоятельно рекомендуем вам покупать цилиндры, перечисленные здесь, непосредственно у дистрибьюторов, у которых мы их покупаем (именно поэтому мы указали вам, кто их продает, и правильный номер детали). Если вы покупаете цилиндр, не указанный выше, имейте в виду, что монтажные отверстия на нашей машине имеют диаметр 5/8 дюйма. Также знайте, что цилиндр Northern Tool является самым длинным из подходящих. Наш кронштейн с возвратной пружиной предназначен для зажима ТОЛЬКО 33-мм гидравлических валов. Если вы приобретете гидравлический цилиндр с гидравлическим валом меньшего размера, возможно, он не сможет использовать нашу систему пружинного возврата.

Требования к воздуху. Все эти цилиндры потребляют около 6 кубических футов в минуту сжатого воздуха при давлении 110 фунтов на квадратный дюйм во время работы. Они будут работать при более низком давлении и создавать меньшее усилие, и они будут работать при более низком CFM и работать медленнее. Мы рекомендуем воздушный компрессор 6+ CFM, который может создавать 125 фунтов на квадратный дюйм (установлен на 115-120). Рекомендуется бак на 30+ галлонов, но опять же, подойдет и меньший (он просто будет работать намного дольше). Мы также рекомендуем «железный фронт» и смазанный маслом компрессор. По нашему мнению, новые «безмасляные» ненадежны в долгосрочной перспективе.
