Инструкция по монтажу металлочерепицы

Резка металлочерепицы

Перед тем, как приступить к обработке листа металлочерепицы, его следует положить на устойчивое, твердое основание. Листы металлочерепицы подрезаются по одному в индивидуальном порядке во избежание ошибок в размерах. Рекомендуется осуществлять резку только специальными инструментами. После резки необходимо тщательно смести все металлические опилки с листа. Следует учесть, что «треугольники», которые зачастую остаются после резки металлочерепицы, использовать невозможно, т.к. они не подойдут для рисунка основных листов.

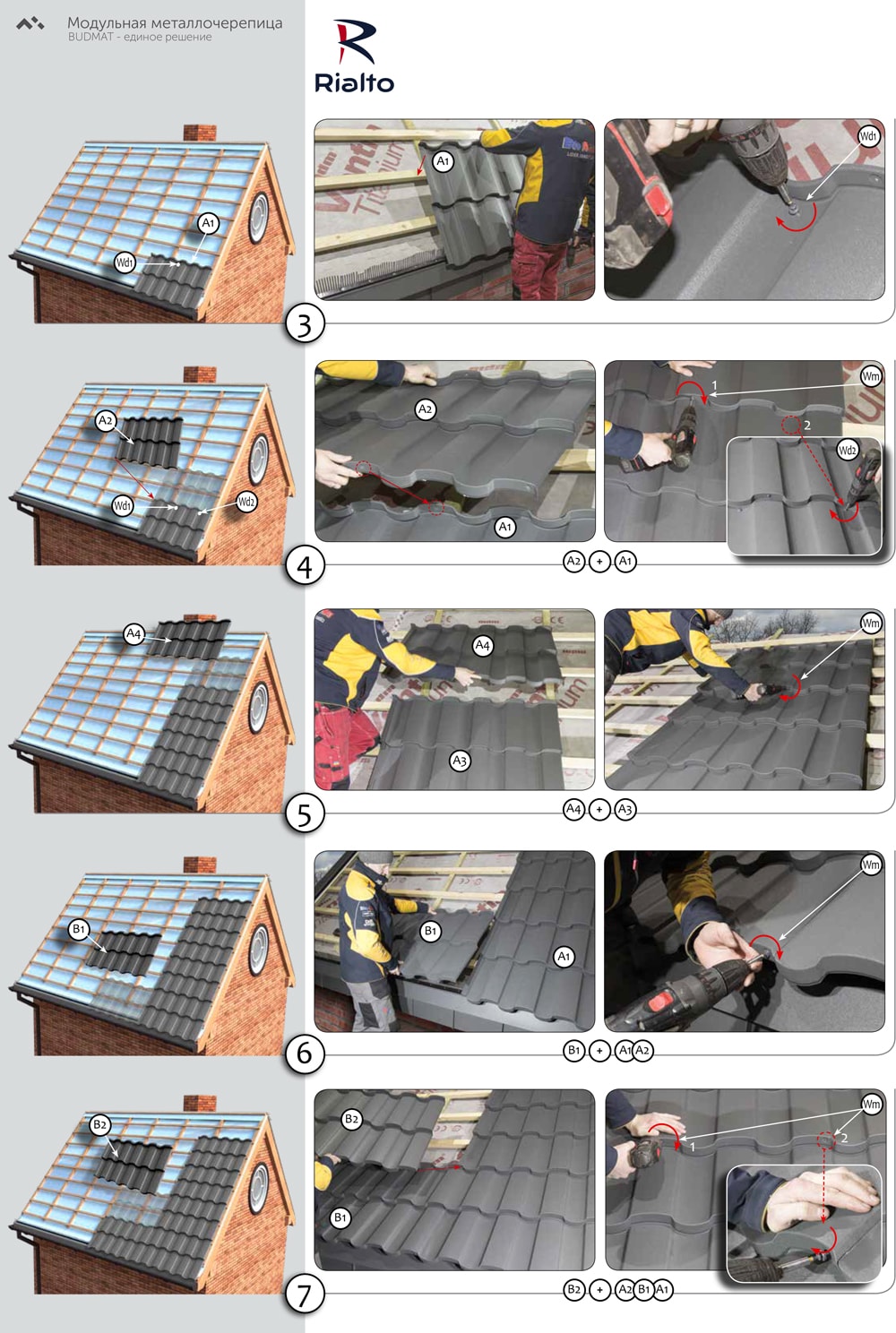

Укладка металлочерепицы

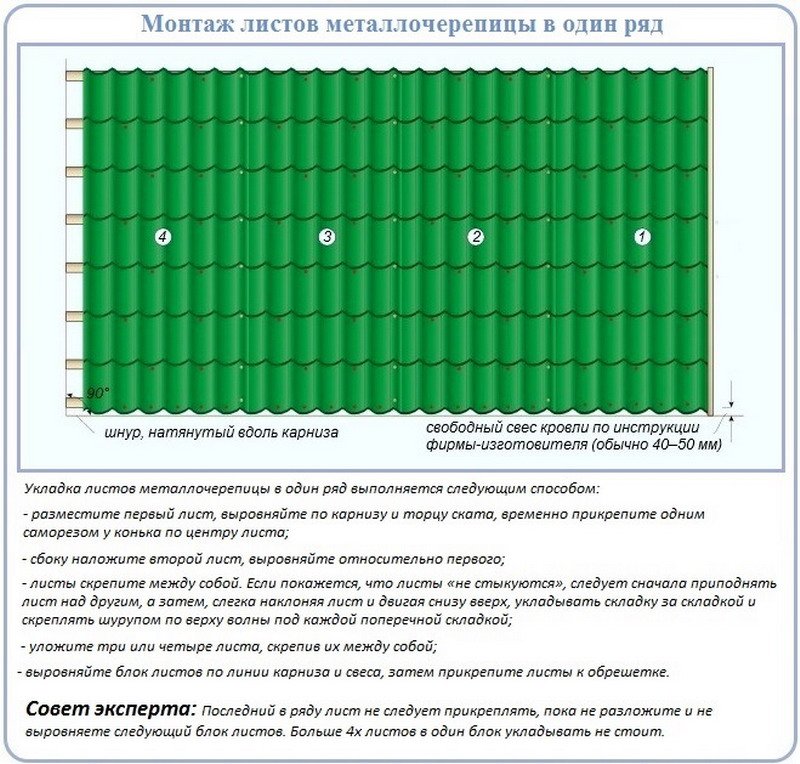

Вариант1: Укладка металлочерепицы по длине листа, которая равна длине ската кровли (рис. А)

  1. Первый лист металлочерепицы выравнивается при укладке точно по торцу крыши и закрепляется саморезом (1 шт.) ровно у конька кровли.
    Вынос его относительно карниза должен быть не менее 50 мм.
  2. При монтаже справа налево второй лист металлочерепицы должен укладываться на первый лист внахлест.
  3. При монтажа слева направо второй лист металлочерепицы должен укладываться под первый лист.
  4. Третий лист монтируется таким же образом, как и второй.
  5. Три листа металлочерепицы, скрепленные между собой при помощи саморезов, выравниваются строго параллельно карнизу крыши.
  6. В верхней части бокового нахлеста листы соединяются саморезами таким образом, чтобы они могли свободно вращаться относительно самореза, удерживающего первый лист у конька кровли, и при этом не были прикручены к обрешетке кровли.


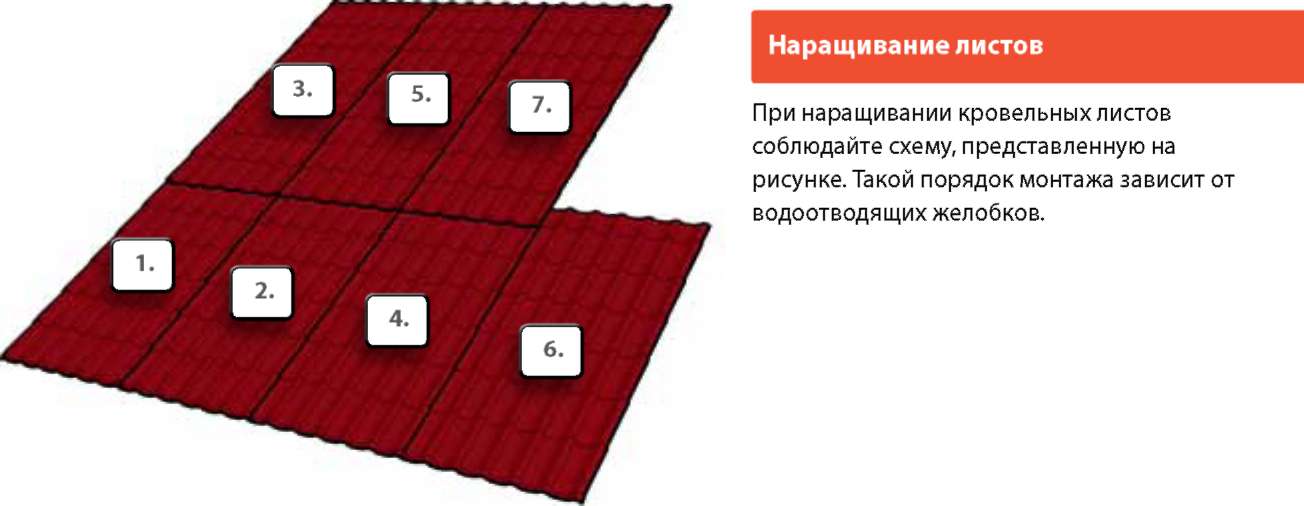

    Вариант 2: Укладка металлочерепицы по длине листа, которая меньше длины ската кровли. В таком случае стыковка листов осуществляется по их длине. (рис. Б)

    Листы с первого по четвертый соединяются вместе и выравниваются по торцу крыши.

    Крепление металлочерепицы

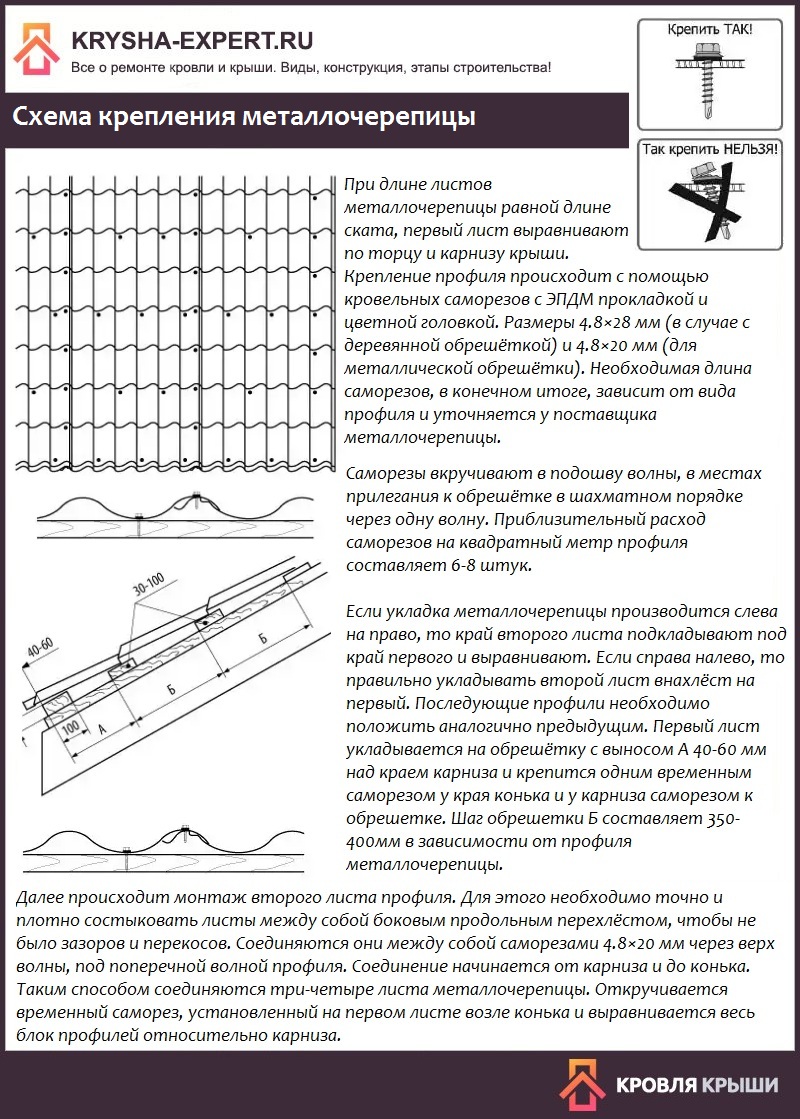

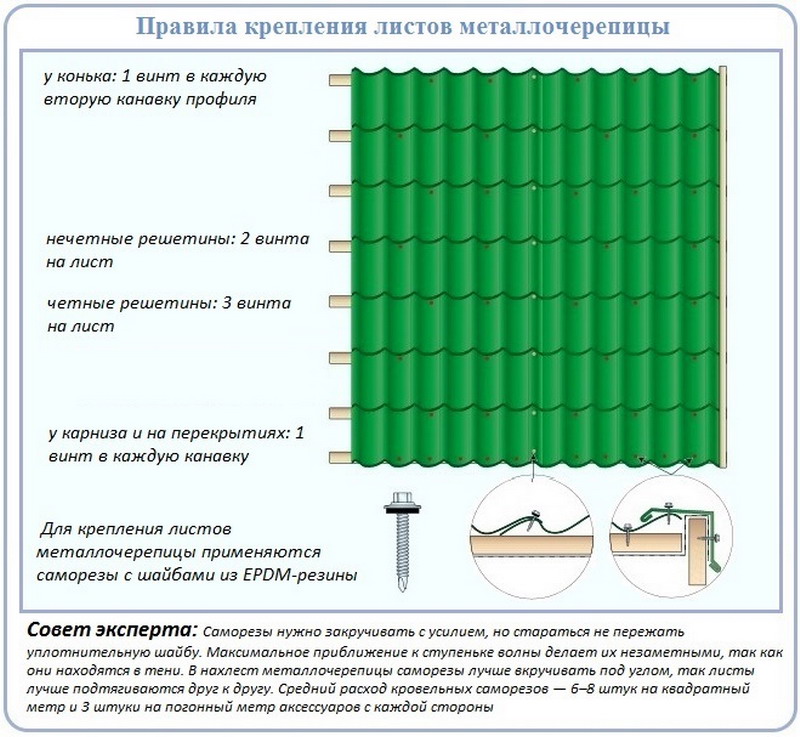

    Листы металлочерепицы крепятся саморезами 4.8х28 (4.8х35) с цветной головкой и ЭПДМ-прокладкой. При этом цвет головки самореза подбирается под цвет листа металлочерепицы. Для надежного крепления их количество должно быть не менее 6-8 штук на 1 кв. м. металлочерепицы.

    Низ листов металлочерепицы прикрепляется при помощи тех же саморезов в прогиб через одну волну в местах, где лист прилегает к обрешетке.

    Все последующие ряда саморезов вкручиваются через одну волну листа металлочерепицы строго в шахматном порядке.

    Теги: #Инструкция

    Возврат к списку

    Инструкция по монтажу кровли из металлочерепицы своими руками

    Технология монтажа, по сути, является аналогичной для большинства типов металлочерепицы, доступных на российском рынке.

    Следуя данной инструкции и соблюдая предписания производителя, вы сможете избежать ошибок при обустройстве кровли.

    Разгрузку металлочерепицы необходимо производить аккуратно, чтобы не повредить ее поверхность. Не следует тащить листы волоком — металлочерепицу нужно переносить в руках, взяв листы по длинной стороне. Металлическая стружка, которая образуется при закреплении листов на кровле, удаляется мягкой щеткой. Загрязнения с поверхности удаляются неабразивными моющими средствами (не содержащими растворителей) или простой водой.

    Обработка металлочерепицы

    Разрезать листы металлочерепицы следует ножовкой по металлу, электропилой с твердосплавными зубьями или специальными ножницами, но ни в коем случае не абразивными кругами. Все срезы, а также сколы, царапины и другие повреждения на защитном слое обрабатываются краской для предотвращения коррозии.

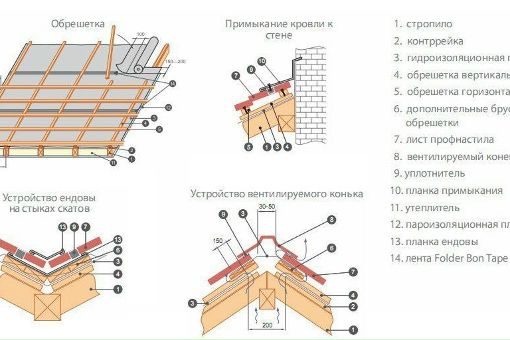

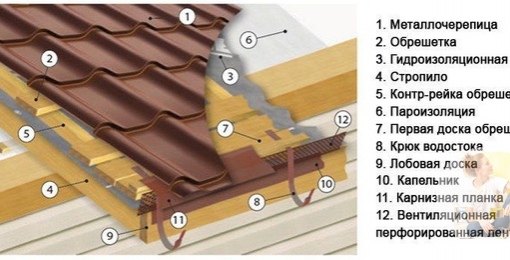

    Устройство обрешетки и вентиляции кровли
    • Для гидроизоляции кровли используются антиконденсатные пленки, которые расстилаются вдоль карниза под металлочерепицу.
      Необходимо предусмотреть, чтобы пленка провисала между стропилами обрешетки на 1-2 см.
    • Над гидроизоляционной пленкой монтируются бруски для контробрешетки вдоль стропил (минимальные размеры брусьев – 4*2,5 см).

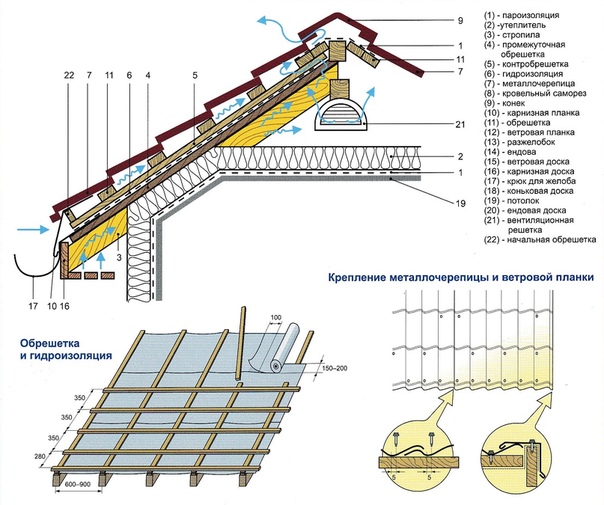

    • Поверх контробрешетки монтируется обрешетка. Шаг обрешетки соответствует шагу волны выбранной вами металлочерепицы. Стоит иметь в виду, что доска, выходящая на карниз, должна быть толще основных на 10-15 мм.

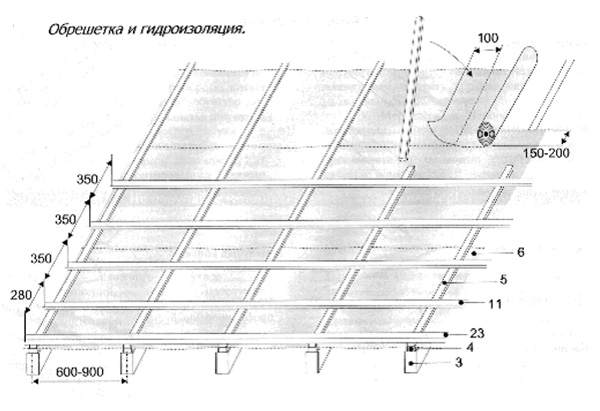

    Рис.1. Устройство обрешетки

    Карнизная планка и ендова
    • Назначение карнизной планки – защита нижней части обрешетки от осадков. Планка прибивается к брусьям обрешетки оцинкованными гвоздями. Гвозди забиваются с шагом 300 мм в шахматном порядке. Стоит предусмотреть нахлест планок до 100 мм.
    • В местах примыкания скатов кровли устанавливаются ендовы и накладки на них. Нижняя часть ендовы крепится сверху карнизной планки на сплошную обрешетку. Пространство между металлочерепицей и нижним краем ендовы заполняется пористым уплотнителем.

    Рис.2. Устройство обрешетки

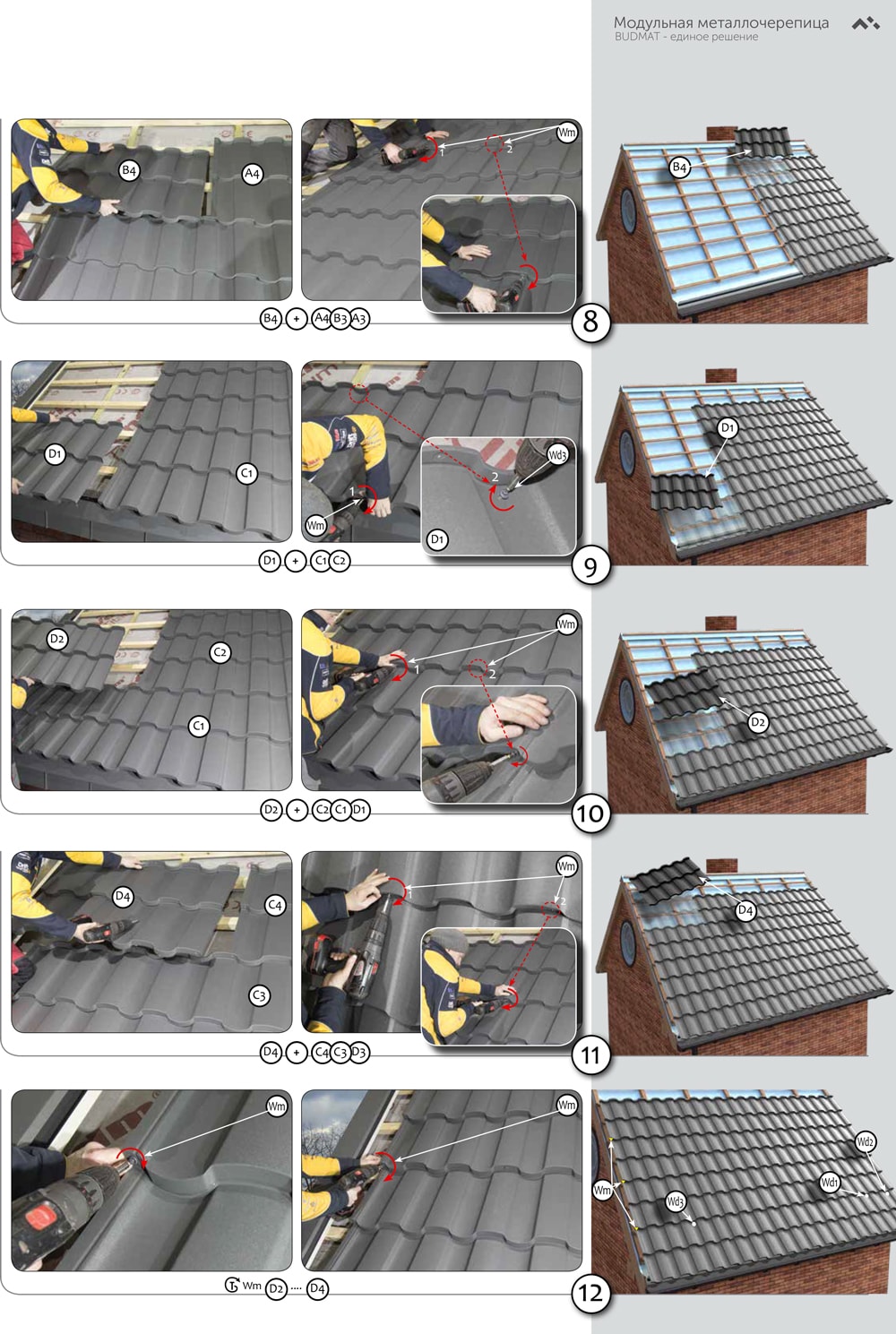

    Монтаж листов металлочерепицы

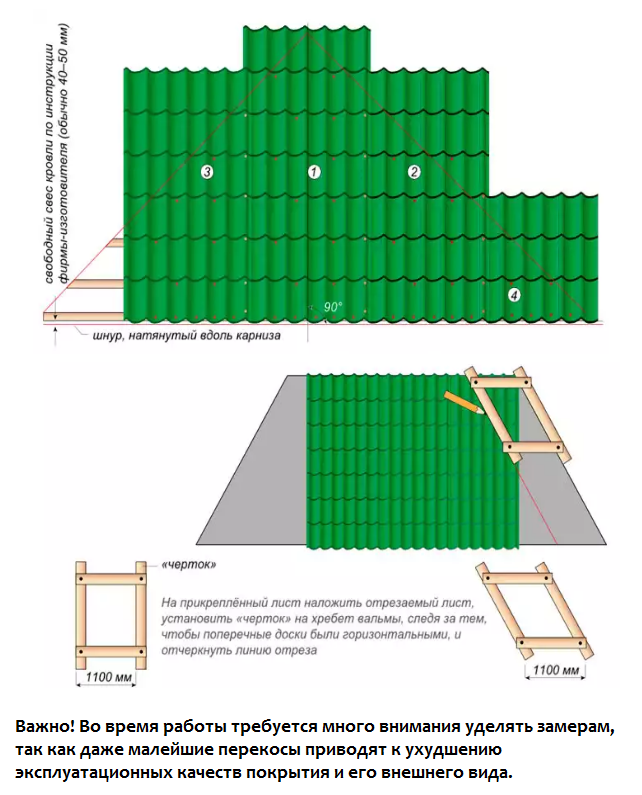

    • На двускатной крыше монтаж металлочерепицы начинают с правого или левого торца одного ската. Каждый последующий лист устанавливается на последнюю (первую) волну уже установленного.
    • На шатровой крыше монтаж начинается с середины ската, листы укладываются поочередно в разные стороны.
    • Капиллярная канавка на листе металлочерепицы должна быть прикрыта последующим листом.
    • Выравнивать лист стоит, ориентируясь на карнизную планку.

    Рис.3. Укладка листов

    Крепление листов

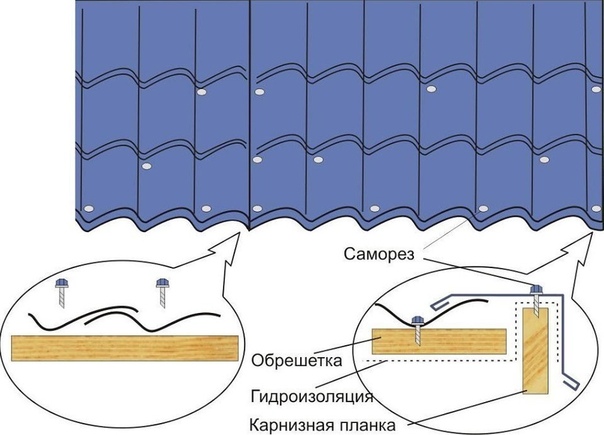

    Саморезы для крепления листов металлочерепицы должны быть оснащены уплотнительными шайбами. Саморез крепится в прогибе волны листы сразу под поперечной ступенькой профиля. Ввинчивать саморез необходимо строго перпендикулярно обрешетке. На закрепление 1 кв.м металлочерепицы потребуется от 6 до 8 саморезов.


    Рис.4. Крепление саморезами

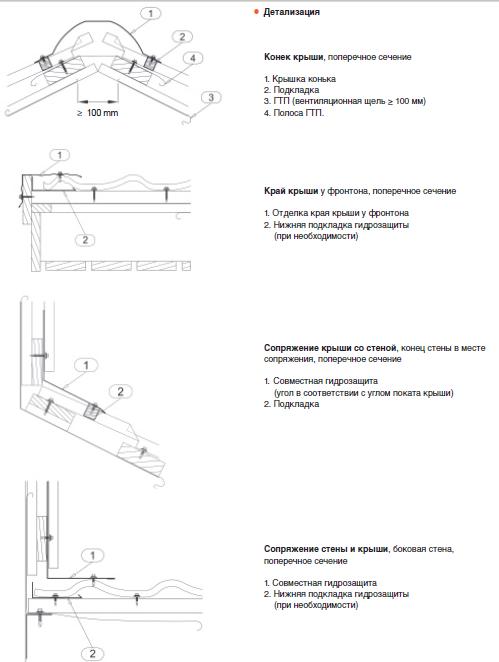

    Крепление конька и примыкание листов к стене

    Листы металлочерепицы под коньком не должны соприкасаться вплотную для обеспечения вентиляции подкровельного пространства. Для монтажа конька к верхнему краю листов крепится уплотнительная лента, конек закрепляется при помощи саморезов с шагом через волну. Нахлест должен составлять около 100 мм. Для крепления конька на шатровых крышах используются специальные Y-образные накладки и заглушки.

    В местах примыкания металлочерепицы к вертикальным поверхностям фасада крепятся планки примыканий. Монтируются они на саморезы, с использованием самоклеющегося уплотнителя.

    Инструкции по монтажу металлочерепицы: Скачать PDF (5.14Мб)

    Инструкции по монтажу металлочерепицы, замер, доставка, монтаж

    Пошаговая инструкция по монтажу металлочерепицы на крышу. Подробная видео инструкция по установке металочерепицы на кровлю.

    Как инструкция помогает сэкономить. Во что обходится ее несоблюдение.

    Скачать инструкции:Почитать на сайте:

    Видео инструкции

    Инструкция по монтажу металлочерепицы

    Доставка, разгрузка и хранение

    Чтобы доставить на объект металлочерепицу, необходим автомобиль с открытым верхом (грузят кран-балкой). Листы должны быть надежно закреплены при перевозке. Разгружать необходимо (в зависимости от длины листа) 2-4 рабочим. Поднимать листы надо по одному и аккуратно складывать. Хранить не более двух недель с момента доставки к месту применения до начала монтажа.

    доставка металлочерепицы разгрузка листов хранение кровли на объекте

    Укладка обрешетки

    Обрешетка – это основа кровли. Перед монтажом необходимо провести обмер скатов, подготовить деревянные бруски и обработать их антисептиком. Монтаж обрешетки на скаты производится бригадой (2-3 чел.). Шаг обрешетки зависит от типа металлочерепицы. На коньке обрешетка двойная.

    Гидроизоляция

    Гидроизоляция необходима для защиты от влаги. Можно использовать пленку или мембрану (не требует зазора с утеплителем). Пленка раскатывается по скатам кровли с нахлестом и фиксируется контробрешеткой. Не забывайте выводить гидроизоляцию на карнизе.

    направление раскатывания рулонов фиксация пленки и прогиб вывод гидроизоляции на карнизе

    Карниз кровли

    При монтаже металлочерепицы, рекомендуется установить крюки для водостока. Их можно закрепить на стропила или карниз. Далее, карниз закрывается металлической планкой. С помощью двустороннего скотча закрепите гидроизоляционную пленку.

    крепление крюков водостока установка карнизной планки двусторонний скотч крепление гидроизоляции

    Устройство ендовы

    Ендова является важной частью кровли, так как она защищает внутренний угол крыши от протекания. Состоит из двух элементов – нижняя ендова и верхний разжелобок. На стропила монтируется нижняя часть элемента, сверху кладется металлочерепица, и в конце монтируем разжелобок.

    узел ендовы монтаж нижней ендовы установка верхней ендовы крепление разжелобка

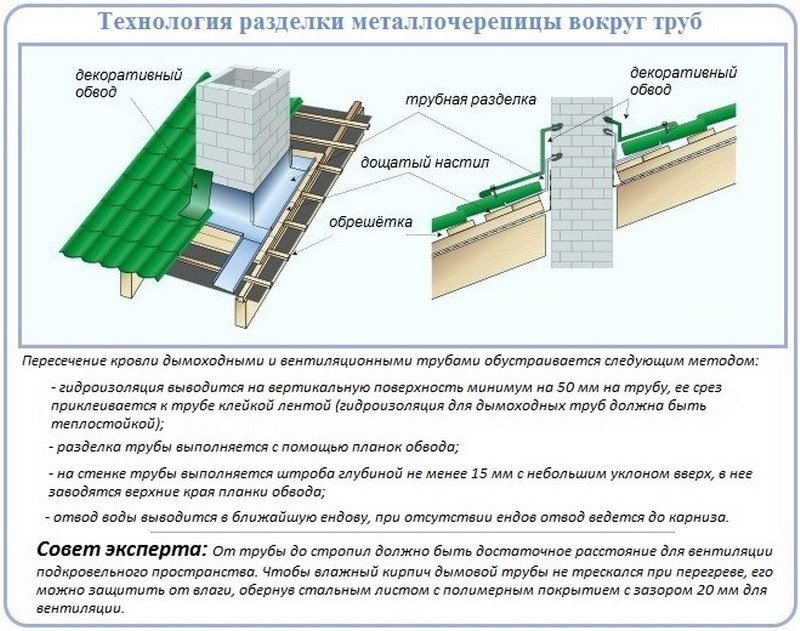

    Отделка трубы

    Отделка трубы производится с помощью гладкого листа, из которого гнется планка примыкания. Отметьте на трубе место штробы. Сделайте штробу, промойте ее и залейте герметиком. Вставьте элемент и закрепите на обрешетке. Сверху установите металлический «фартук».

    Мансардные окна

    Мансардные окна позволяют сделать дополнительное естественное освещение. Монтаж возможен при использовании двух элементов: оклад и комплект тепло и гидроизоляции. Возможно оснащение системой дистанционного управления.

    установка окон в скат кровли мансардное окно с окладом

    Резка листов

    Разметьте черепицу. В качестве инструмента необходимо использовать вырубные ножницы. Не используйте искрообразующий инструмент (болгарку). Место отреза закрасьте специальной краской для металла.

    разметка листов металлочерепицы резка специальным инструментом резанные края закрашиваются нельзя применять болгарку

    Укладка листов

    Подъем листов на кровлю осуществляйте осторожно, с помощью 2-3 чел. Не допускайте сгибы и переломы листа. Подровняйте лист по коньку и закрепите его. Уложите следующий. Соблюдайте порядок укладки листов (см. рис.).

    Крепление

    Закрепите листы кровельными саморезами. Обеспечьте правильное крепление, без перетяжек. ЭПДМ-подкладка на саморезе должна быть надежно прижата, но не расплющена.

    крепление листа по карнизу используйте мягкую обувь правила закручивания саморезов

    Установка конька

    Существуют полукруглые и прямоугольные коньки. С полукруглыми используются заглушки. Монтаж конька производится после металлочерепицы, длинными саморезами (3,5х70 мм). Под конек необходимо уложить уплотнитель.

    Ветровая планка

    Ветровая планка защитит крышу от бокового ветра. Установите планку и закрепите ее длинными саморезами. Обеспечьте герметичность при стыковке ветровой планки с коньком.

    монтаж ветровой планки стыковка ветровой и конька

    Цена инструкции по монтажу металлочерепицы

    Скачать инструкцию по монтажу кровли можно совершенно бесплатно. Почему тогда такой вопрос? Потому что незнание, как укладывать металлочерепицу, приводит к переделке всей кровли.

    Опытные прорабы говорят, что 20-30% кровельных работ – это переделка новых крыш. Но «мастера бродячих бригад», которые их делали, не представляли устройство кровли, в глаза не видели инструкцию и не знают, как укладывать эту самую металлочерепицу. В результате:

    • крыша течет,
    • стропила загнивают,
    • утеплитель мокнет,
    • листы кровельного покрытия ржавеют,
    • а в мансарде появляется плесень.

    И владельцу дома приходится раскошелиться на повторный монтаж кровли.

    Цена работ по переделке крыши складывается вот из чего:

    1. Стоимость работ по демонтажу старой кровли и испорченного кровельного пирога.
    2. Стоимость устройства нового кровельного пирога и монтажа покрытия.
    3. Цена металлочерепицы (новой, так как старая за несколько лет могла прийти в негодность, если при укладке не соблюдалась инструкция).

    Переделывать кровлю – это заплатить за демонтаж бракованной крыши плюс монтаж новой. То есть примерно 120-150% стоимости возведения кровли «с нуля». Это и есть цена инструкции по монтажу кровли.

    Нужна ли инструкция, если кровлю делают строители?

    В Финляндии, где финскую металлочерепицу укладывают финские кровельщики, инструкция владельцу дома, скорее всего, не потребуется.

    У нас дела обстоят иначе. Члены «бродячих бригад» со всего СНГ не всегда точно знают устройство кровли из металлочерепицы и, вообще, как укладывать металлочерепицу. Хозяину придется регулярно проверять, все ли правильно делается и самому познать теорию кровельного дела. А для этого как раз и необходима инструкция по монтажу кровли из металлочерепицы.

    Когда можно не читать инструкцию?

    Только в одном случае – если монтаж металлочерепицы осуществляют мастера от компании-продавца. В этом случае можно быть уверенным – они не уйдут, пока не будут выполнены условия договора и подписан акт приемки-сдачи объекта. Результаты хорошей работы можно посмотреть в фотогалерее.

    Инструкция по монтажу металлочерепицы Монтеррей

    Инструкция по монтажу металлочерепицы Монтеррей — в этом тексте, пошагово:

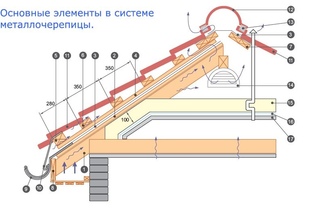

    1. Карнизная планка
    2. Доска обрешетки
    3. Спадающий брус контробрешетки
    4. Гидроизоляционная пленка
    5. Стропило
    6. Конек
    7. Листы металлочерепицы
    8. Уплотнитель конька
    9. Заглушка конька
    10. Ветровая доска
    11. Водосточная труба
    12. Водосточный желоб
    13. Держатель трубы
    14. Держатель желоба
    15. Снеговой барьер
    16. Ендова внешняя
    17. Ендова внутренняя







    Замер и расчет кровли

    Металлочерепица изготавливается или режется по длине заказчика. Как правило, при расчете кровли длина листа равна длине ската кровли. При монтаже лист металлочерепицы монтируется так, чтобы край листа выступал на 40 мм от карниза, для того, чтобы на коньке было пространство для вентиляции. Расчеты производятся по чертежу, но все-таки измерьте подготовленную конструкцию обрешетки. Так же проведите замеры кровли по диагонали, чтобы убедится, что она прямоугольная.

    Количество листов легко рассчитывается по формуле: длина карниза делится на полезную ширину одного листа.
    ВНИМАНИЕ! Каждый скат рассчитывается индивидуально.



    Выступающий скат

    Поперечный рисунок профиля карниза всегда должен образовывать единую линию. И в случае, если на скат требуется листы разной длины, то они должны быть кратны шагу волны.



    Проектирование кровли и расчет

    Потребность в проветривании пространства между кровельным основанием в основном зависит от:

    — влажности внутреннего и наружного воздуха;
    — перепада температуры между конструкциями и наружным воздухом;
    — герметичности кровли и основания;
    — толщины слоя теплоизоляции основания;

    Чтобы избежать накопления конденсата и влаги на внутренней поверхности металла, необходимо выполнить гидроизоляцию чердачных помещений, тщательно смонтировать гидроизоляцию под обрешеткой, обеспечить хорошую вентиляцию.

    Гидроизоляционный ковер укладывают внахлест от карниза к коньку, при этом под коньком, должен быть зазор не менее 50 мм для беспрепятственного испарения влаги (если чердачное помещение теплое). Обрешетка должна быть выполнена так, чтобы воздух беспрепятственно проникал от карниза под конек крыши.

    Вентиляционные отверстия устанавливаются в самом высоком месте кровли.

    Складские помещения и неотапливаемые чердаки проветриваются через торцевые окошки. В особо важных помещениях вентиляция должна быть принудительной.



    Хранение

    Если монтаж кровли будет производится не сразу, то рекомендуется проложить листы металлочерепицы рейками. Листы нужно переносить, взяв за края по длине листа. При переноске не порежьте руки об острые края листов.







    Дополнительная обработка

    При монтаже кровли листы приходится резать в ручную. Металлочерепицу можно резать только специальным инструментом или ножницами по металлу. Если же необходимо сделать косой разрез, то для этого применяют ручную дисковую электро пилу с твердосплавными режущими элементами или высечные ножницы. ВНИМАНИЕ! Категорически запрещено использовать абразивные отрезные диски .

    Уход за покрытием листа

    При обрезке и сверлении металлочерепицы образуются опилки, которые нужно аккуратно смести, иначе металлическая крошка будет ржаветь и испортит покрытие. Если при монтаже кровли поверхность испачкалась, грязь смывается водой (можно с использование мягкого моющего средства.

    Окраска

    Если во время монтажа пластиковый слой покрытия поврежден, то защитный цинковый слой под покрытием предохранит лист от ржавчины. Царапины легко закрасить одноцветной краской. Тщательно проверьте, все ли срезы и царапины Вы защитили.

    Обрешетка

    Для обрешетки используются доски 30х100 мм. Их нужно устанавливать с определенным шагом, в зависимости от того, с каким видом черепицы ведутся работы. Этот шаг обычно составляет 350 мм. При монтаже обрешетки следует не забывать, что выходящая на карниз доска должна быть на 10-15 мм толще других. При монтаже обрешетки необходимо предусмотреть крепления для проходных элементов (вентиляционные трубы и проч.).



    Обрешетка и подкровельные пленки

    ВНИМАНИЕ! Сначала укладывается гидроизоляционный материал, а только потом монтируется обрешетка.

    Если есть вероятность, что вентиляция под черепицей будет недостаточна, то при монтаже обрешетки рекомендуется использовать гидроизоляционный материал. Это делается для предотвращения возникновения конденсата с нижней стороны кровельного листа. Гидроизоляционный материал должен поглощать влагу со стороны теплоизоляции и предотвращать попадание влаги в виде конденсата, образующегося на нижней стороне кровельного покрытия в связи с атмосферными колебаниями.



    Торцевая планка

    Торцевая планка должна быть выше обрешетки на высоту волны профильного листа. Доски должны прибиваться к стропилам оцинкованными гвоздями.

    Карнизная планка

    Карнизная планки должна крепиться перед кровельными листами. Нахлест выполняется 100 мм. Карнизную планку крепят оцинкованными гвоздями на расстоянии 300 мм друг от друга. Лист обрезают ножницами по металлу.





    Коньковая планка

    Для надежного крепления коньковой планки, под нее нужно прибить две дополнительные доски.


    Монтаж кровельных листов

    Монтаж проводится в следующей последовательности:

    • Двухскатная крыша — с торца
    • Шатровая крыша — листы начинают крепить с самой высокой точки ската по обе стороны.

    Замок волны каждого кровельного листа должен быть накрыт следующим листом. В то же время монтаж кровельных листов можно начинать как с левого, так и с правого торцов. Если монтаж начат с левого края, то каждый следующий лист устанавливается под последнюю волну предыдущего листа. Этот прием облегчает работу при монтаже.



    Край листа устанавливается по карнизу, и крепится с выступом от карниза на 40-60 мм. Рекомендуем сначала скрепить три-четыре листа между собой, затем закрепить из одним шурупом на коньке, выровнять строго по карнизу, затем крепить по всей длине.

    Установив и прикрепив одним шурупом первый кровельный листу конька, второй укладывают так, чтобы нижние края составляли ровную линию. Нахлест скрепляют одним шурупом по верху волны под первой поперечной складкой. Затем плотно состыкуйте листы. Скрепите 3-4 листа между собой и получившийся ровный нижний край выровняйте строго по карнизу. И только после этого крепите листы окончательно к обрешетке.

    Крепление металлочерепицы к обрешетке

    Самонарезающиеся шурупы с уплотнительной шайбой ввинчивают в прогиб волны профиля под поперечной волной, перпендикулярно к листам. На один м кв профиля требуется 8 шурупов, с учетов того, что по краям лист крепится только в каждой второй волне.


    Места нахлеста по длине

    В местах нахлеста листы устанавливаются по поперечному рисунку (для нахлеста достаточно 250 мм) и крепятся как указанно выше. В местах нахлеста крепление производится в каждую вторую волну под поперечным рисунком.





    Правила передвижения по кровле

    По профилю нужно ходить аккуратно, в обуви с мягкой подошвой, и наступать только в местах прохождения обрешетки и в прогиб волны.

    Уплотнительные ленты

    Обычно при монтаже кровли уплотнительные ленты используют только под коньком и на стыках крыш шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков.

    В местах нахлестов и сквозных отверстий для уплотнения используют силиконовую массу или другой подобный герметик.

    Уплотнительные ленты аккуратно прибиваются небольшими гвоздями к профилю, и только после этого конек или стык покрывается планкой.


    Внутренний стык

    Для внутренних стыков на крышах, применяется стандартная планка для разжелобки. Нахлест планок должен составлять не менее 150 мм, а герметизация шва выполняется уплотнительной массой.

    На внутренний стык можно смонтировать накладку ендовы. Ее крепят без уплотнителей, заклепками или шурупами по верх волны профиля с расстоянием 300-500 мм.






    Ветровая планка

    Торцевая (ветровая) планка крепится к деревянному основанию шурупами. Если обрешетка выполнена согласно инструкции, то торцевая планка легко покрывает торец поверх волны профиля.


    Установка коньковой планки

    Коньковая планка монтируется только после полной установки и крепежа всех кровельных листов. Не забудьте закрепить уплотнительную ленту под конек. Все шурупы и уплотнительная лента должны накрываться коньковой планкой. Коньковая планка крепится на каждой второй профильной волне шурупами, а торцы к коньку крепятся или шурупами или заклепками.



    Снегозадержание

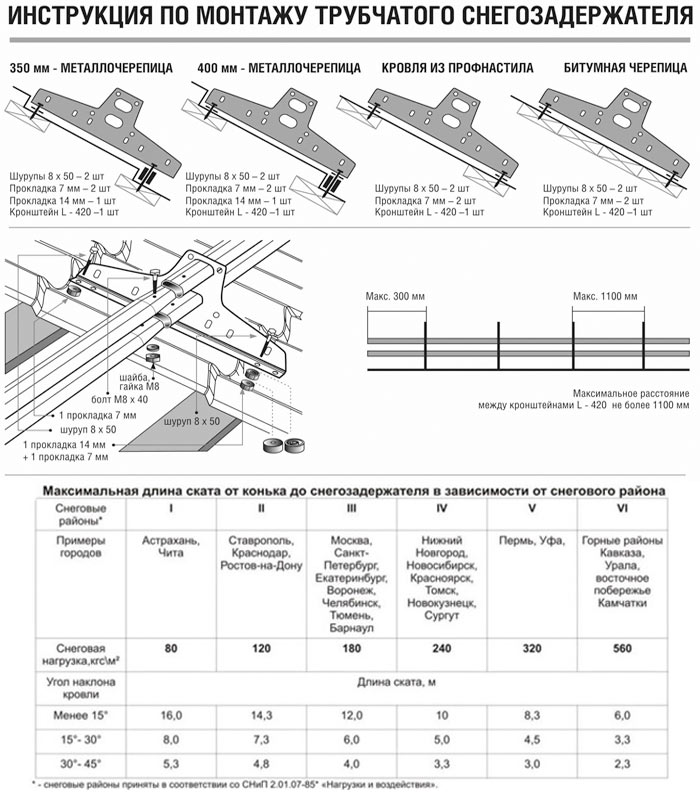

    Чтобы избежать несчастного случая или ущерба имуществу, необходимо предусмотреть установку снегозадержателя. Его крепят под вторым поперечным рисунком от карниза, т.е. с расстоянием около 350 мм от карниза. Крепление устанавливается под снегозадержатель на профиле, и крепится сквозь лист к обрешетке большими шурупами. Нижний край снегозадержателя крепится к профильному листу по каждой второй волне шурупами обычного размеры.









     Сквозные отверстия

    Монтаж элементов сквозных отверстий, различных выходов и коммуникаций, а также пожарного люка производится по инструкции, приложенной к набору для установки элемента. Все зазоры между элементами и кровельными листами необходимо тщательно загерметизировать. Тяжелые элементы (такие как вентиляционная труба, крепятся сквозь сквозное отверстие к обрешетке.



    Монтаж металлочерепицы – инструкция пошагового выполнения работ в картинках и видео.

    Как правильно работать с металлочерепицей? Этот важный вопрос задаёт себе практически каждый застройщик, который выбрал для своей кровли этот современный, долговечный и очень практичный материал.

    Мы детально расскажем вам о том, как правильно устанавливать металлочерепицу, выполнив все рекомендации ее производителей. Так же мы расскажем, какая из монтажных схем будет эффективнее, и какая схема монтажа черепицы более эффективна.

    Кроме всего этого, вы сможете узнать, как делается кровельный «пирог» и какой инструмент и материал понадобиться вам в строительстве и многие другие аспекты. Мы очень надеемся, что инструкция по монтажным работам с металлочерепицей будет необходима не только обычному застройщику, но и профессиональному строителю, независимо от масштаба строительства вашей кровли.

    Технология монтажных работ

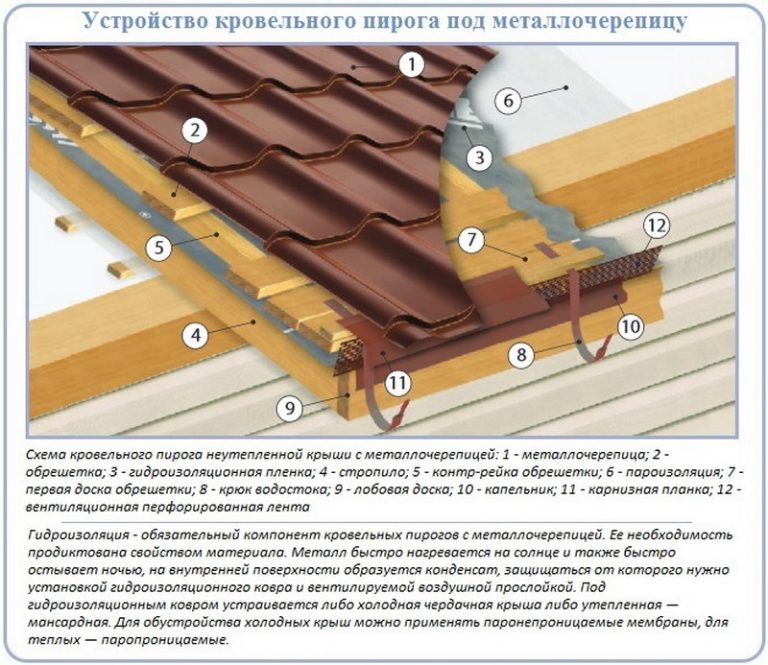

    Краткие сведения о кровельном «пироге»:

    В самом начале монтажных работ с металлочерепицей (обучающий видео файл скачать или просто посмотреть вы сможете немного ниже), вспомните некоторые основные понятия и схемы устройства кровельных «пирогов». Это название он заслужил из-за приличного количества слоев, которые выполняют свои особые функции.

    Именно эти компоненты, при правильном и рациональном подборе необходимых материалов предоставят вам надёжную и долговечную крышу над головой.

    Совершенно не имеет значение то, кто будет выполнять работы, вы сами или специально нанятая бригада квалифицированных рабочих вы должны ясно понимать, что крыша – это очень сложная система с множеством нюансов и деталей и здесь необходимо соблюдать все рекомендации от производителей и общестроительных норм по монтажу металлочерепицы довольно строго.

    Как хозяин вы просто обязаны постоянно держать монтаж металлочерепицы под своим строжайшим контролем (обучающий видео файл скачать или просто посмотреть вы сможете тут), так как негативные последствия недоброкачественных работ могут проявляться не сразу.

    Например, если плохо уложить паро или гидроизолирующие компоненты, то пар может конденсироваться в жидкость, и ваша крыша попросту будет медленно гнить. Помните, что для хорошего и долговечного монтажа вы должны учесть все требования к монтажу металлочерепицы.

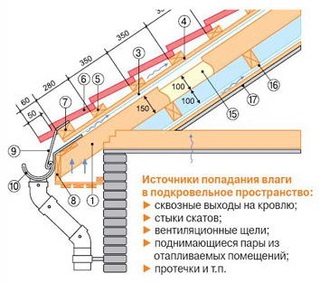

    Монтаж основных элементов кровли

    1. Стропильные системы.
    2. Контррейка.
    3. Пленка гидроизоляционная.
    4. Брус для вертикальной обрешетки.
    5. Первый брус для горизонтальной обрешетки.
    6. Брус для горизонтальной обрешетки.
    7. Добавочная обрешётка.
    8. Ветровая доска.
    9. Желобной кронштейн.
    10. Планка для карнизов.
    11. Металлочерепица.
    12. Кровельный конёк.
    13. Коньковый уплотнитель.
    14. Слуховое окошко.
    15. Специальная теплоизоляция.
    16. Плёнка для пароизоляции.
    17. Подшивка для мансарды.

    Пошаговая инструкции по монтажу (Монтеррей или аналога)

    Инструмент и специальное оборудование

    Работа с черепицей Монтеррей или её аналогов необходимо начать со специальной подготовки инструментов. В этом вам пригодиться:

    • Инструменты для резки листовой металлочерепицы.
    • Шуруповерт (лучше тот, который работает от аккумулятора).
    • Небольшой молоток.
    • Рейка. Желатильно ровная и длинная. Вы будете использовать её как правило.
    • Маркеры.

    Для резки черепицы из металла рекомендуется применять специальный инструмент.
    1. ножницы для резки металла (электрические или ручные).
    2. ножовки или электрические сабельные пилы с соответствующим полотном.
    3. электрические ножницы просечные.
    4. Электролобзики.
    5. дисковая пила с зубьями из победита..
    После окончания работ требуется тщательно удалить металлическую стружку и опилки. Это делается специально для того, чтобы при ржавении они не смогли испортить антикоррозийное покрытие, которое нанесено на металлочерепицу.

    Внимание! Нельзя производить резку металлочерепицы инструментарием с абразивным кругом. Например, при помощи болгарки. Иначе при воздействии высокой температуры на металлочерепице может разрушиться не только слой защитного полимера, но и специальное антикоррозийное покрытие из цинка.

    Из – за этого на черепице запуститься очень быстрая коррозия и в вашей кровле пойдут подтёки ржавчины.

    Монтаж по шагам:

    1. Начальный шаг это то, что стропила под металлочерепицу должна находиться в диапазоне 550-900 мм.

    Помните, что после вашей закупки утеплительных плит шаг стропил будет зависеть от ширины плит. В будущем утеплитель необходимо вставить сразу между стропилами в крыше. В качестве основного материала для стропильной системы вы можете выбрать брусок с размерами 150 на 50 мм.

    После установки стропил требуется выполнить контрольное измерение ската. Также нужно проверить плоскость и прямоугольность всей конструкции. В этих целях вам необходимо выполнить замер диагональных размеров в скатах.

    Если у вас обнаружилось небольшое отклонение, составляющее не более 10 мм, то вы сможете их самостоятельно скрыть при помощи специальных компонентов.

    2. Обратите своё внимание на то, что если вы используете для своей крыши металлочерепицу, то обязательный уклон для ската должен соответствовать углу в 14°.

    Длину листа определяют основным размером – это будет длина ската. Его измеряют от начала конька до конца карниза, при этом учитывайте карнизный свес. Размер свеса составляет не менее 40 мм.

    Если вы собираетесь сделать скат на крыше больше чем 6 метров, то вам понадобиться разбить листы на несколько кусков. Эти куски будут укладываться с перехлёстом.

    Вам необходимо выполнить внахлест около 15 см. Если вы будете использовать в монтаже длинные листы, то у вас получиться стыков поменьше, но укладывать их сложнее.

    3. В результате суточных колебаний температур на нижних поверхностях черепицы может собираться конденсат. Конденсат может давать и тёплый воздух, который попадает из самого дома в пространство под кровлей.

    Из — за избыточной влаги, происходит излишнее пропитывание утеплителя водой и, как следствие, его свойства резко становятся хуже. В дальнейшем ваша крыша может полностью промерзать и образовывать наледь на самой черепице. Стропила могут гнить, а внутри помещения появиться плесень.

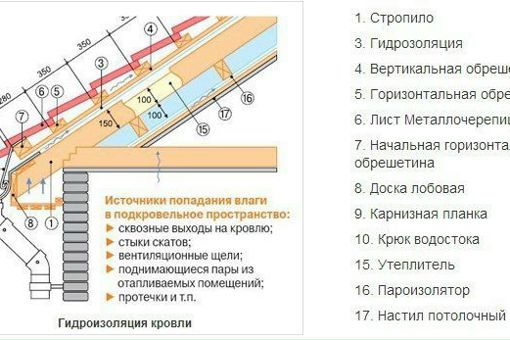

    Для того что бы вы смогли избежать всех негативных моментов при монтаже металлочерепицы вам потребуется утеплитель правильной толщины.

    Помимо всего этого, технологии, применяемые в монтаже кровли из металлочерепицы, предполагают защиту для утеплителя и использование гидроизоляции и пароизоляции.

    Пары, содержащие влагу можно просто удалить, если вы сделаете в подкровельном пространстве натуральную вентиляцию. Этим вы обеспечите свободные потоки воздуха от козырька к карнизу. Для того чтобы создать естественную вентиляцию вам понадобиться оставить между черепицей и гидроизоляцией свободное пространство.

    Пространство в толщину около 40 мм будет вполне достаточным для хорошей вентиляции. На карнизном свесе можно оставить небольшую щель, а уплотнителе из резины необходимо освободить небольшие отверстия.

    4. Раскатать гидроизоляцию строго горизонтально по всей поверхности стропил. Начните от края карниза, при этом сделайте привес в 20 мм.

    Между соседним полотнищем требуется сделать небольшой нахлест. Оптимальным размером нахлеста является 15 см.

    Пленка марок «Ютафол» и «Ютакон» располагается стороной с цветной полоской на краю, наружу. Нельзя самовольно перевернуть плёнку.

    Вы сможете найти на рынках и в строительных магазинах огромное количество разнообразных типов плёнок, но для правильного выбора вам лучше спросить совет у менеджера.

    5. Вместе с монтажом гидроизоляции вы можете выполнить укладку кровельных покрытий с наружной стороны и теплоизолирующих материалов изнутри.

    Лучше будет, если вы установите теплоизоляционные плитки между самими стропилами.

    При этом нужно оставить небольшое пространство в 20 мм.

    В противном случае вся плёнка утратит свои свойства. Если у вас куплена плёнка марки «Тайвек», «Ютавек», то вам не нужно делать зазор.

    6. Закрепите параизоляцию на внутренней стороне стропилы при помощи степлера.

    Наиболее популярна пароизоляция «Ютафол H Сильвер» и «Ютафол H 110».

    Лучше укладывать полотна параизоляции внахлест.

    Для соединения используйте клейкую ленту.

    После того, как вы выполните все работы, то сможете приступить к облицовке.

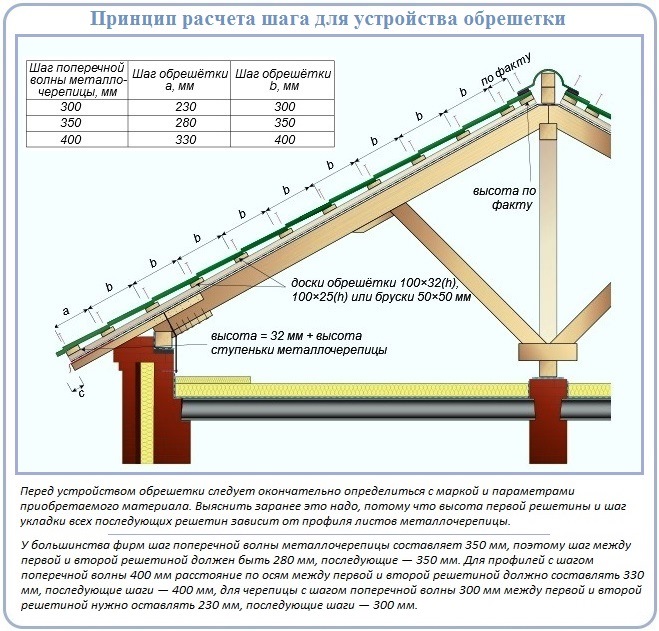

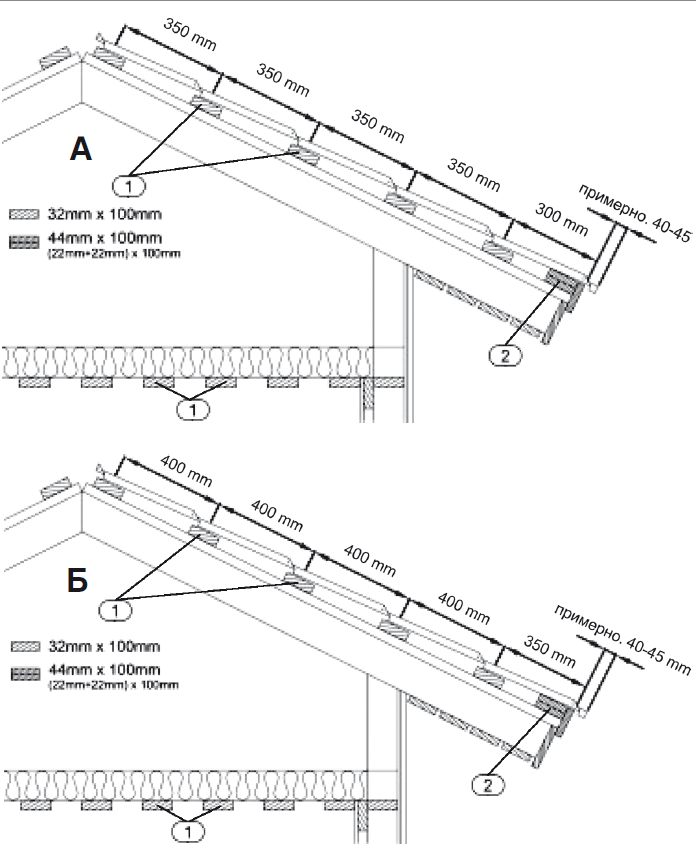

    7. Выполните обрешетку из бруса, который прошёл обработку при помощи антисептика. Вначале вам будет нужно прибить брусья сверху от гидроизоляционной плёнки, а затем крепить доски для обрешётки.

    Доски обрешетки, которые вы будете класть первыми, необходимо использовать на порядок толще, чем все остальные. Они должны быть толще на 10 – 15 мм. После этого вы должны соблюдать ровное расстояние между брусками обрешётки.

    Когда вы работаете с таким высококачественным материалом, как черепица Монтеррей, то можете прикрепить второй брус, если отступ от нижнего края составит 300 мм. Измерения производить до середины следующей доски.

    Для материалов «МП Макси» отступ может составить не более чем 350 мм.

    Расстояние между осью в остальных брусьях может составить от 32мм на 100мм с черепицей «Монтерей» и 350 мм, черепицей «Супермонтерей» и 400 мм с «Макси».

    Вы можете работать с досками обрешётки немного большей длины, если шаг составил 1000 мм.

    Выполняйте сплошную обрешётку возле дымохода и слухового окна. С обеих сторон конька вы можете прибить отдельные доски, но при этом вам понадобиться поднять торцевые планки над уровнем обычной обрешётки. На высоту не больше, чем профиль самой черепицы.

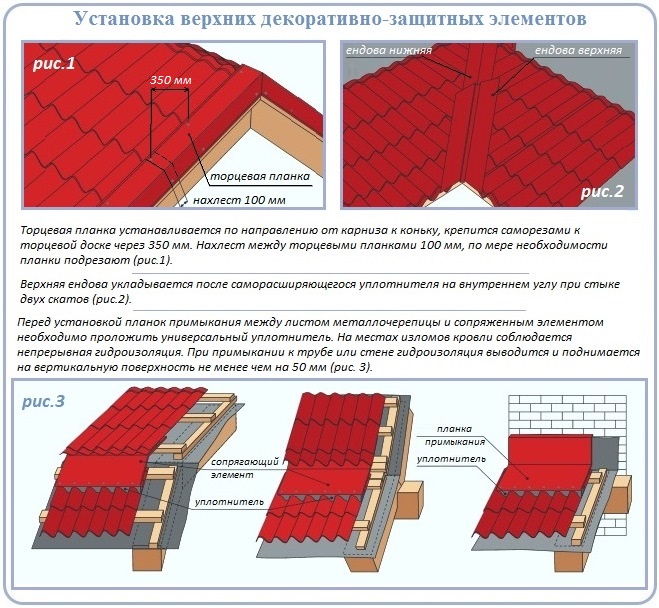

    8. До монтажа черепицы вам понадобиться закрепить на внутреннем стыке у ската нижнюю планку у ендовы. Крепёж можно производить при помощи простого самореза.

    Если вам будет нужно произвести стыковку планок, то выполните небольшой перехлёст в 100 – 150 мм. После этого вам будет нужно произвести разметку и подрезку листов черепицы. Правильный монтаж черепицы (фото слева) необходимо производить снизу и вверх.

    Вам нужно будет установить планку ендовы сверху у самого стыка листов.

    Внимание! Узел примыкания – это наиболее уязвимое место крыши. В пресечении, выполнения ремонта черепицы из металла и всей кровельной системы, вам настоятельно рекомендуется подходить к вопросам, связанным с монтажными работами, особенно тщательно

    9. В целях обеспечения герметичности в примыкании черепицы к дымоходу или стенам на скатах вы можете сделать изнутри фартук. Для его строительства можно взять нижние брусья примыкания. Прислоните брусок к стене и произведите разметку бруска на кирпиче. Затем вы сможете пробить штробу, используя болгарку на линии, которую вы отметили. Затем вам нужно убрать пыль со стены и по возможности обмыть её водой.

    Установку внутреннего фартука лучше начать со стен трубы, которые располагаются на нижней стороне от ската. Брусок немного подрезать в нужном месте и произвести крепление на саморез.

    Используя данный алгоритм, вы сможете смонтировать фартук вокруг всей трубы.

    Когда производится стыковка планок, можно сделать небольшой выступ в 150 мм. После того как вы заведете край фартука в штробу вам необходимо будет покрыть его герметиком на основе силикона.

    После вам будет нужно завести плоский лист под нижнюю кромку во внутреннем фартуке. Этот лист называется галстуком.

    Он обеспечит хороший сток для воды. Можно выбрать направление галстука и направить его или вниз или в ендову. По самому краю галстука вам будет нужно выполнить небольшой бортик. Его можно сделать, используя обычный молоток и плоскогубцы.

    Лист черепицы необходимо монтировать сверху от фартука или галстука. После укладки всего покрытия кровли вокруг дымохода вы можете приступить к работам с наружным фартуком. В работе с ним вы можете использовать верхние планки примыкания.

    Установку верхних планок можно производить, как и нижних, только вам не нужно заводить верхнюю кромку в штробу, а производить крепление к самой стенке.

    Внимание: При вашем перемещении по металлочерепице на крыше вам строго нужно соблюдать правила личной безопасности.

    Необходимо обуть в мягкую и удобную для вас обувь. Стоит ступать только в естественные прогибы волн. Также вам стоит воспользоваться поясом монтажника и пристегнуться при помощи страховочного фала.

    10. Держатель желоба закрепить к самому нижнему брусу в обрешетке. Их способ монтажа, шаг зависит от того, какой тип водосточной системы вы будете использовать.

    Именно для этого и даётся инструкция по эксплуатации. Стоит обратить внимание на края водосточных желобов. Края должны располагаться немного ниже края самой черепицы.

    Отступ может составить около 25 – 30 мм. Это сделано для того, чтобы зимой ваш желоб не мог повредить снег, который сходит с крыши.

    11. Если у вашей водосточная системы имеется прямоугольное сечение, то желоба нужно просто вставлять и закрепить в держателях.

    Карнизные планки крепят к обрешетке на крыше, при этом нижние кромки планок перекрывают края желобов. Гидроизолирующую плёнку выводят над самой карнизной планкой (в целях стока конденсатов).



    Если вы производите установку желоба с круглыми сечениями, то стоит занести заднюю кромку сам выступ для фиксации. Установку планки карнизов выполняют по технологии описанной выше.

    Установке желобов с круглым сечением необходимо занести его задний край в зафиксированный выступ держателя.

    Карнизные планки устанавливают немного выше, чем отмечено.

    Подкровельную пленку выводят над карнизными планками.

    Инструкция по изготовлению мансардных окон

    12. Стоит сделать небольшой отступ и рассмотреть варианты кровли с применением мансардных окон. Количество ваших окон, которое необходимо для желаемого уровня света мансарды можно легко определить при соотношении полезных площадей стекления и площадей самого помещения.

    Лучше начинать с 1:8 и доходя до 1:12. Если у вашей мансарды площадь около 100 м2, то суммарная площадь всех окон может составлять около 10 м2.

    Установку мансардных окон рекомендуют производить на высоте около 90-110 см над уровнем пола. Стоит учесть, что несколько маленьких окон дадут вашей мансарде больше солнечного света, чем одно громадное окно.

    Кроме всего этого вы сможете установить целые группы мансардных окон – горизонтальные, вертикальные или комбинированные. Обычно, окна устанавливают на саму обрешетку, но стоит крепить их сразу к стропилам при помощи саморезов.

    Проемы под само окно должны превышать его общие размеры примерно на 40-60 мм в горизонтали и на 45 мм – в вертикали. Обычно, установка окон на мансарде не вызовет у вас никаких затруднений.

    13. Первые листы ровняют по краю торца кровли и крепят сверху саморезом. Стоит выполнить козырёк у карниза около 40 мм.

    Далее уложить второй лист металлочерепицы с небольшим нахлестом. Можно просто подсунуть края второго листа под предыдущий.

    Листы соединить саморезами сверху от перехлёстов. Не стоит наглухо их фиксировать к брускам обрешётки. Лучше дайте им свободно перемещаться относительно самореза. (рис. В).

    Далее ид1т третий лист черепицы, который кладут по технологии второго. Далее вам нужно разровнять все три листа относительно карниза и поставить их параллельно. Если вам нужно стыковать листы в длину, то стоит, укласть их в порядке, который указан в рисунке Б.

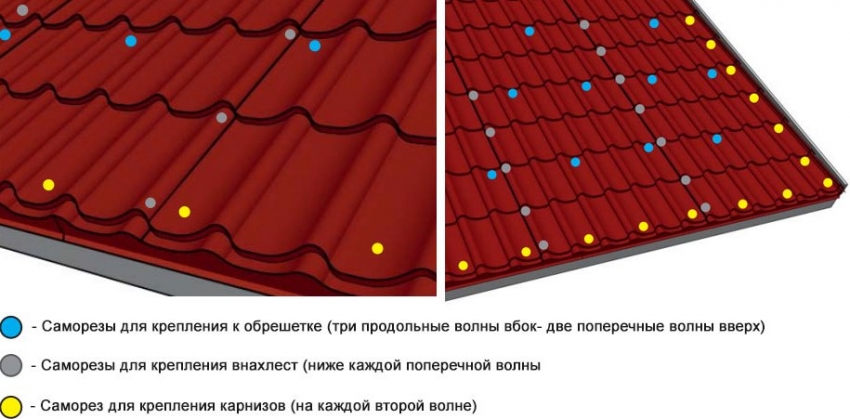

    14. Нижняя часть листов крепиться на саморезы в подошве волны черепицы.

    Шаг крепления – через одну волну. Следующий ряд самореза необходимо расположить в порядке шахматной доски.

    Чередовать требуется через одну волну.

    Боковой нахлест листа нужно скрепить саморезом по каждому гребню.

    На монтажные работы вы можете потратить около 6 – 8 саморезов на один квадратные метр.

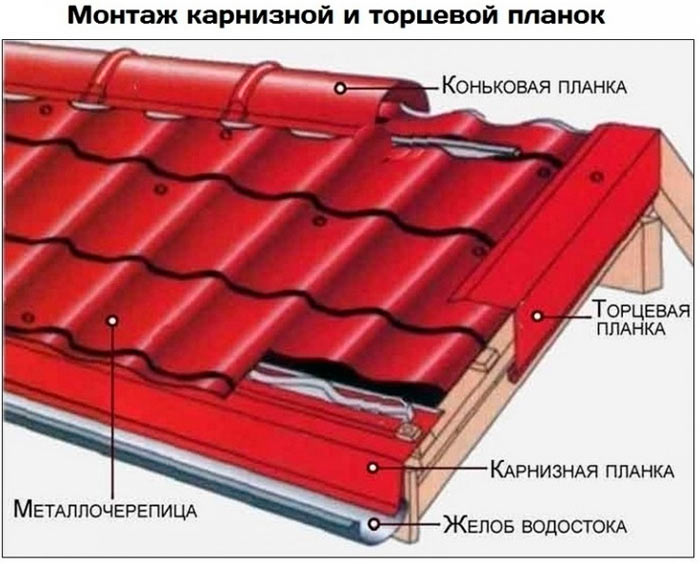

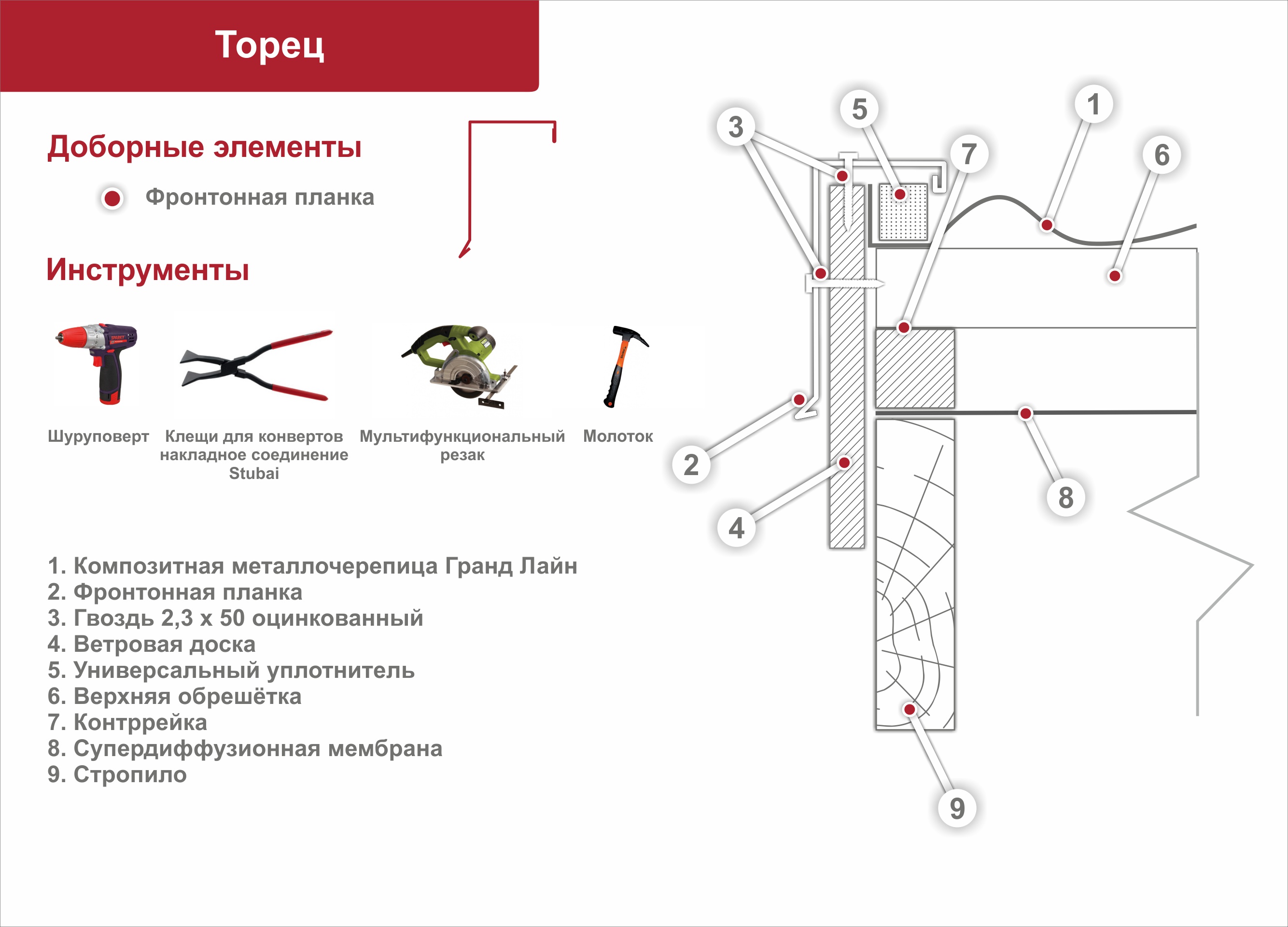

    15. На торце кровли устанавливайте торцевые бруски с нахлестом в 50 мм.

    Их стоит закрепить при помощи саморезов почти через каждые 550 – 600 мм.

    На самой макушке вам лучше пользоваться саморезами длиной около 80 мм. Если будет нужно, то смело подрезайте планки.

    16. Планки на коньках можете использовать плоские или совсем круглые.

    Устанавливать планку для круглых коньков стоит с того, что вы установите на него заглушки.

    Форма подбирается индивидуально под каждую крышу. Для коньков плоских совершенно не нужны заглушки.

    17. Под ваш конек можно положить фигурный уплотнитель, но заранее освободить все отверстия для вентиляции.

    На уже уложенный уплотнитель можно установить плоские или круглые коньки.

    Саморезы для конька составляют в длину около 80 мм и располагаются через одну волну.

    Нахлест между коньковой панелью составляет, где то 100 мм.

    Монтаж выхода для антенны

    18. Перед самой установкой требуется срезать всю верхнюю часть выхода антенны и оставить диаметр немного меньше диаметра стойки антенны.

    Затем антенный выход устанавливают на стойку при помощи киянки, добиваясь тем самым повторения контуров кровли.

    Стыки следует промазать клеем из силикона и прикрепить всё на саморезы.

    Монтажные работы с элементом вентиляции

    19. В самом начале вам нужно разметить и вырезать аккуратное отверстие в черепице.

    Далее вы наносите силикон на элемент прохода и крепите все на саморезы к черепице.

    В проход вставляете вентиляцию, аккуратно выравниваете уровень и крепите на саморез.

    Если вы делаете вытяжку из дома, то используйте обычную трубку, которую вы будете крепить к пирогу кровли обычным скотчем.

    Установка лестниц

    20. для установки лестницы используйте кронштейн (4 шт. на секцию). Одевайте их на стойки в лестнице и фиксируйте саморезами. К самой кровельной поверхности лучше производить крепление в прогибы волн черепицы.

    В месте, где кронштейны граничат, вы можете произвести герметизацию.Вашу лестницу стоит выбирать по числу скатов на крыше маленькими секциями. Секция, которая будет с самого верха должна крепиться с использованием специального кронштейна.

    Монтаж и установка кровельных ограждений

    21. Для полного обеспечения безопасности в обслуживании вашей кровли в уровне карнизов вам нужно установить решетку вертикально.

    В этих случаях обрешетку необходимо выполнить сплошным слоем. Опоры для ограждений устанавливают в прогибы волны самой черепицы.

    Производит крепление кронштейна через специальную резиновую прокладку, при этом используйте только шурупы покрытые слоем цинка. Шаг опоры составляет примерно около 900 мм.

    Отрегулируйте ваши опоры относительно уклонов кровли и произведите тщательную фиксацию.

    Затем вам необходимо навесить на опоры, которые вы установили специальные кровельные ограждения. В местах сопряжений секций ограждения и опор вам нужно просверлить отверстия в (12 мм вверху перекладины и 10 мм в низу перекладины), через эти отверстия вы соедините свои секции с опорами.

    Все отверстия вверху перекладин вам будет нужно прикрыть при помощи заглушек из полиэтилена. После того, как вся сборка завершилась, то вам нужно провести герметизацию всех мест соединений.

    Монтаж и установка переходных мостиков

    22. Для комфортного контроля и обслуживания дымоходов, телевизионных антенн и многих других элементов на крыше давно предусмотрены специальные мостики для переходов.

    Эти элементы лучше всего монтировать на сплошной слой из обрешетки. Все опорные кронштейны для мостика крепят по технологии с креплением опорного ограждения.

    Наклон платформ регулируют при помощи подбора количества отверстий в креплении кронштейнов. Фиксацию этих платформ лучше производить при помощи болтов М8х20. Лучше не жалеть и располагать по паре болтов с каждой стороны от платформы.

    Установка снегозадержателей на крышу из металлочерепицы

    23. Для того чтобы предохраниться от сходов снега, как небольших лавин, вы можете произвести монтаж простых и удобных задержателей для снега. Бруски обрешётки должны быть под ними сплошными.

    Шаг кронштейна составляет около 1000мм. Кронштейны в конце устанавливают на расстояние в 500 мм от конца снегозадержателей.

    Установку и монтаж снегозадержателей следует выполнить на удалении в 350 мм от краев кровельных карнизов.

    Если у вашей крыши имеется скат больше чем 8 метров, то вам понадобится промежуточный барьер из снегозадержателей. Помните, что установка снегозадержателей над окнами обязательна.

    Сточки зрения экономии вы можете схитрить и использовать планку из металлочерепицы,как снегозадержатель. Эту планку можно легко прикрепить к дну волны используя при этом обычные саморезы.

    Правильное заземление кровли

    Для того чтобы защитить вашу крышу от удара молнии седует выполнить защиту от молнии.

    Вы можете использовать различные громоотводы. Сетчатые, стержневые или тросовые. Ваш выбор должен быть правильным и опираться на многие факторы.

    На рисунках представлены классические варианты защиты, где 1 – молниеприемник, 2 – опуск, 3 – заземляющие контуры, 4 – токовод.

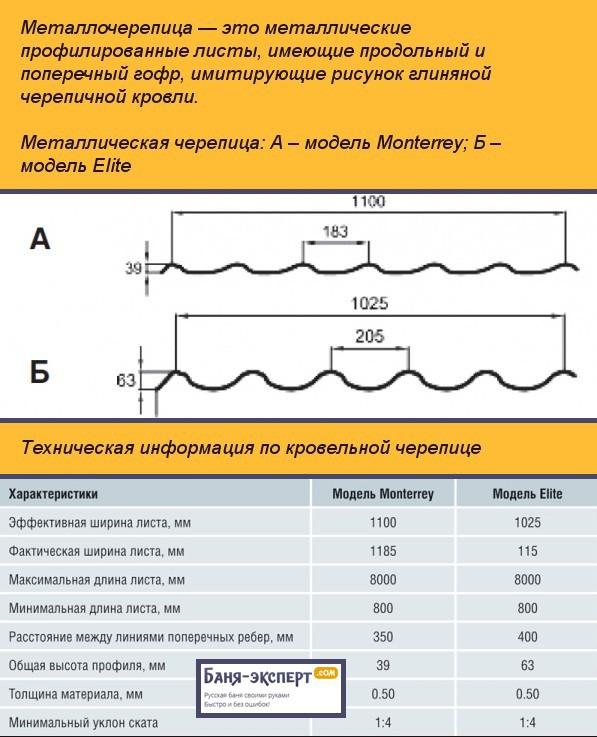

    Особенные черты монтажных работ с другими типами:

    В этом тексте мы рассматривали общие рекомендации в устройстве кровель из черепицы, но особые её виды могут значительно отличаться и меть свои особые черты.

    Как видно из рисунков (для того чтобы увеличить нужно кликнуть), монтажные работы с металлочерепицей «Каскад» осуществляют на обрешетку с шагами, отличными от шагов черепицы «Монтерей» или «Элит».

    Все эти отличия вызываются различными размерами профилей.

    Монтажные работы с черепицей «Андалузия» с особыми Z-образными замками тоже имеет свои причуды. Специальная перфорация выполнена в части замка у этого вида черепицы. Это значительно упрощает размещение и работы по креплению листов черепицы на кровле. Крепления остаются скрыты.

    Благодаря этой хитрости вся кровля выглядит монолитной.

    Как крыть крышу — видео инструкция

    Часть 1:

    Часть 2:

    При покупке материалов – уточняйте у поставщиков все важные моменты, касательно технологий монтажных работ с данным видом продукции.

    Только строго выполнив все эти правила, у вас будет долговечная и красивая крыша над головой.

    Инструкция по монтажу металлочерепицы

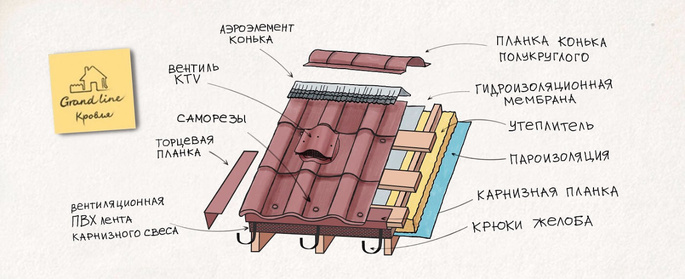

    Элементы конструкции кровли

    1. Карнизная планка
    2. Доска обрешетки
    3. Спадающий брус контробрешетки
    4. Гидроизоляционная пленка
    5. Стропильная нога
    6. Конек
    7. Листы металлочерепицы
    8. Уплотнитель конька
    9. Заглушка конька
    10. Ветровая планка
    11. Водосливная труба
    12. Держатель трубы
    13. Водосливной желоб
    14. Держатель желоба
    15. Снеговой барьер
    16. Ендова верхняя
    17. Ендова нижняя
    18. Пристенный профиль


         Листы металлочерепицы покупаются по размерам определенным заранее, которые определяются в результате обмеров скатов крыши. Определяющее значение имеет основной размер — от карниза до конька. При обмерах необходимо учитывать, что у нижнего листа металлочерепицы должен быть свес порядка 40мм. Учитывая полезную ширину листов металлочерепицы, можно подсчитать их количество. При длине скатов более 7м листы желательно разбивать на два и более кусков.

         Крыша должны бать ровной. Перед началом монтажа кровли необходимо проверить геометрические размеры кровли. Диагонали прямоугольных скатов должны быть одинаковой величины. При небольшой разнице в размерах дефекты можно поправить при помощи отдельных элементов. Минимально допустимый угол при устройстве кровель из металлочерепицы 14град. Если угол наклона ската менее 14град, то нахлест листов металлочерепицы делают на 2 волны.


    Обращение с металлочерепицей и ее хранение

         Во избежание механических повреждений поверхности кровельного материала, погрузка и разгрузка металлочерепицы должна осуществляться крайне аккуратно. Листы нужно переносить, взявшись за края по длине. Образовавшуюся в процессе монтажа металлическую стружку необходимо аккуратно удалять с помощью мягкой щетки. При загрязнении поверхности металлочерепицы, смойте грязь мягким моющим средством. Не используйте абразивные чистящие средства и вещества на основе растворителей. Для очистки снега и льда с металлочерепичной кровли не пользуйтесь ломом, скребком или снеговой лопатой. Если монтаж кровли будет производится не сразу, то рекомендуется проложить листы металлочерепицы деревянными рейками.


    Паро и гидроизоляция крыши

         На холодной нижней поверхности металлочерепицы происходит конденсация влаги, содержащейся в теплом воздухе, поднимающемся внутри помещений. Это приводит к образованию плесени, увлажнению стропил и обрешетки, промерзанию крыши и прочей внутренней отделки. Для борьбы с подобными явлениями необходимо:

    • — осуществить теплоизоляцию внутренних помещений от крыши
    • — защитить теплоизоляцию от влаги внутри дома пароизоляционной пленкой
    • — защитить теплоизоляцию снаружи гидроизоляционной паропропускающей пленкой
    • — обеспечить хорошую вентиляцию

    Полотнища пароизоляционной пленки кладут под теплоизоляционный материал и герметично соединяют внахлест с проклейкой стыков клейкой лентой. Для дополнительной защиты теплоизоляции от внешней влаги на стропила укладывается паропропускающий гидроизоляционный материал.

    Слой гидроизоляционной пленки развертывают горизонтально от карниза к коньку с нахлестом 150мм и провесом пленки между стропилами около 20мм.

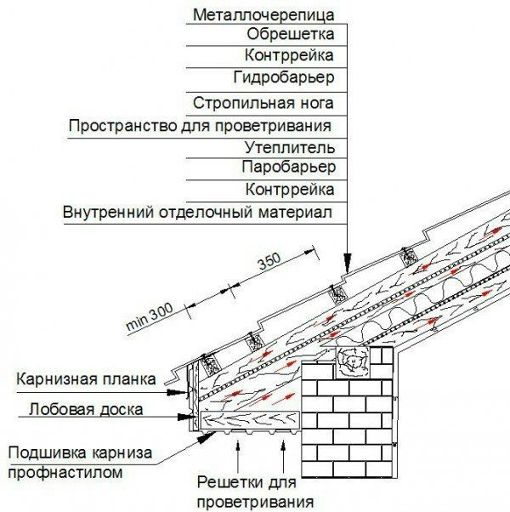

    Организация подкровельной вентиляции — это основное условие для обеспечения надежности кровли и основания под кровлю. Варианты выполнения вентиляции зависят от конструктивного исполнения крыши. Для вентиляции необходимо обеспечить возможность беспрепятственного прохода воздушного потока от карниза до конька. Вентиляция осуществляется через:

    • — вентиляционный зазор между гидроизоляционной пленкой и коньком
    • — щель между карнизной планкой и металлочерепицей
    • — специально оставляемые воздушные зазоры в подшивке свеса крыши
    • — перфорации в уплотнителе конька.

    Обрешетка и монтаж

    В обязательном порядке сначала укладывается гидроизоляционный материал, а только потом монтируется обрешетка. Если есть вероятность, что вентиляция под черепицей будет недостаточна, то при монтаже обрешетки рекомендуется использовать гидроизоляционный материал. Это делается для предотвращения возникновения конденсата с нижней стороны кровельного листа. Гидроизоляционный материал должен поглощать влагу со стороны теплоизоляции и предотвращать попадание влаги в виде конденсата, образующегося на нижней стороне кровельного покрытия в связи с атмосферными колебаниями.

    По стропилам на уложенный гидроизоляционный материал прибиваются спадающие бруски 30*50мм, а к ним антисептированные доски обрешетки 32*100мм с шагом между ними 350мм, соответствующим шагу металлочерепицы (350мм для профиля типа «Монтеррей» или «Джокер»). Нижняя доска обрешетки должна быть толще примерно на 18мм, а расстояние между началом первой и серединой второй доски обрешетки должно составлять 300мм. Если расстояние между стропилами больше 1000мм, доски обрешетки необходимо брать толще. При монтаже обрешетке необходимо предусмотреть крепления для проходных элементов (вентиляционные трубы и прочее).

    Чтобы коньковая планка была хорошо закреплена, под нее по обе стороны прибивают по две дополнительные доски.

    Перед установкой металлочерепицы по карнизу крыши прибивается карнизная планка.

    Карнизная планка

         Карнизная планки должна крепиться перед кровельными листами. Нахлест выполняется 100мм. Карнизную планку крепят оцинкованными гвоздями на расстоянии 300мм друг от друга. Лист обрезают ножницами по металлу.
    В соответствующих местах устанавливаются ендовы.
         Металлочерепица крепится к доскам обрешетки саморезами длиной 30-40мм, для вкручивания которых нужно иметь дрель с реверсом, коловорот или другой аналогичный инструмент, а также торцовую головку 8мм. Монтаж металлочерепицы начинается с нижнего угла крыши: укладываются два листа, закрепляются между собой саморезами, получившийся ровный нижний край выравнивается строго по карнизу с вылетом около 40мм, после чего листы окончательно закрепляются. Как вариант, рекомендуется следующий метод крепления: крепите листы саморезами в шахматном порядке через волну. Стык верхнего и нижнего листов фиксируется саморезами через волну.

         Листы металлочерепицы крепятся саморезами с уплотнительной шайбой в прогиб волны, под поперечной ступенькой профиля, перпендикулярно обрешетке. Расход саморезов примерно 6-8шт. на 1м.кв. Крепление листов осуществляется так, как показано на рисунке.

    Боковое перекрытие

    Перекрытие обычно производится на вершине профиля. Точка крепления самореза немного сдвинута от центра канавки в сторону перекрытия, что способствует увеличению давления верхнего листа на нижний.


    Количество винтов на покрываемую ширину поверхности

    • — у конька, 1 винт в каждую вторую канавку
    • — 2-я, 4-я и т. д. обрешетины, 1 винт/лист
    • — 1-я, 3-я и т. д. обрешетины, 2 винта/лист
    • — у карниза и на перекрытиях, 1 винт в каждуюканавку профиля

         После установки листов между коньком и металлочерепицей ставится уплотнитель, затем конек крепится саморезами 4,8*80-90 через волну. Торцы металлочерепичного конька закрываются заглушками на саморезах. В местах установки ендов устанавливаются нижняя и верхняя ендовы. На торцах крыши — ветровые планки, которые крепятся саморезами.

        Если по торцу крыши срез металлочерепицы пришелся на нижний изгиб волны профиля, то край листа необходимо отогнуть примерно на 30 мм для предотвращения попадания воды и снега. Во избежание скатывания снега над входом в здание на расстоянии расстоянии около 650мм от карниза коньковыми саморезами крепится снеговой барьер.



    Как нужно резать профиль

    Профили можно резать: электрическими высечными ножницами, электролобзиком, дисковой пилой с твердосплавными зубьями, ножницами ручными для металла, ножовкой с мелкими зубьями. Запрещена резка абразивным кругом, так как горячие стружки, попадающие на покрытие, прожигают его и это приводит к ускоренной коррозии.

    Как крепить карниз

         Карнизный профиль крепится по нижней грани ската до укладки листов металлочерепицы. Нахлест выполняется 100мм. Карниз крепят к обрешетке оцинкованными гвоздями с шагом 300мм. В случае, если предусматривается организованный водосток с кровли, необходимо предварительно установить держатели желоба.


    Пристенный профиль

         На стыках металлочерепицы с вертикальными поверхностями (стены, трубы и т. п.) закрепите планки примыканий, используя саморезы. Между листом металлочерепицы и планкой примыкания используется самоклеящийся уплотнитель. Нахлест планок по длине 10см. Для дополнительной герметизации планок примыкания к стене используйте силиконовый герметик.

    Варианты примыкания к печной трубе

         Обклад печной трубы производится с помощью гладкого листа того же цвета, что и металлочерепица (как показано на рисунке). Для дополнительной гидроизоляции мест примыкания используйте самоклеящуюся ленту (например Экобит).



    Крепление коньковой планки

         Для надежного крепления коньковой планки, под нее нужно прибить две дополнительные доски.



    Коньковая планка монтируется только после полной установки и крепежа всех кровельных листов. Не забудьте закрепить уплотнительную ленту под конек. Все шурупы и уплотнительная лента должны накрываться коньковой планкой. Коньковая планка крепится на каждой второй профильной волне шурупами, а торцы к коньку крепятся или шурупами или заклепками.



    Монтаж изломов кровли с использованием уплотнителя

         На внешних изломах используется карнизная планка. Между верхним листом и карнизной планкой приклейте уплотнитель.



    На внутренних изломах используется планка примыкания. Между нижним листом и планкой примыкания приклейте уплотнитель.




    Монтаж снегозадержателей



         Снегозадержатели устанавливают для предотвращения схода снега в нежелательных местах, например, над входом, а также для защиты водостоков. Установите планку снегозадержания под второй поперечной ступенькой металлочерепицы. Между верхним краем снегозадержателя и листом металлочерепицы, вверху каждой волны профиля, прикрепите опорную планку. Для крепления снегозадержателя непосредственно к обрешетке, используйте длинные саморезы. Нижний край снегозадержателя закрепите вверху каждой второй волны. Кроме планки снегозадержания, описанной выше, возможно использование трубчатого снегозадержателя, который монтируется согласно инструкции, прилагаемой в комплекте.



    Использование уплотнительной ленты



         При монтаже кровли уплотнительные ленты обычно используют только под коньком и на стыках крыш шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков. В местах нахлестов и сквозных отверстий для уплотнения используют герметик (силиконовую массу). Уплотнительные ленты аккуратно прибиваются небольшими гвоздями к профилю, и только после этого конек или стык покрывается планкой.


    Как ходить по крыше?

         При передвижении по металлочерепице необходимо использовать обувь с мягкой подошвой. Наступайте только в прогиб волны, в местах, где под профилем стоят рейки обрешетки. Не наступайте на гребень волны!



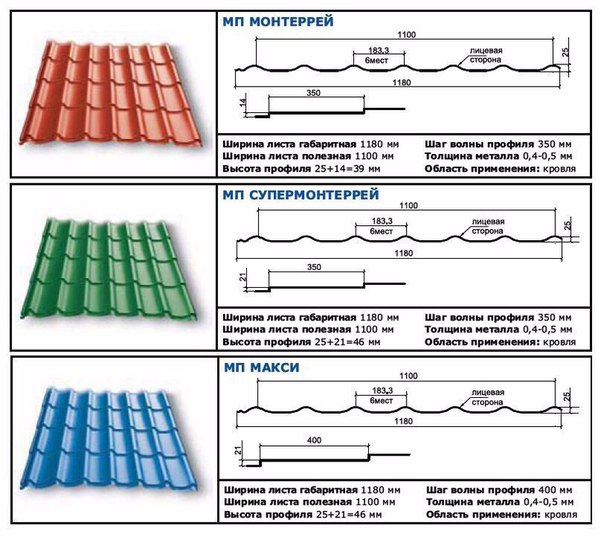

    Инструкция по монтажу металлочерепицы Металл-Профиль

    Инструменты для монтажа металлочерепицы

    Для монтажа кровли Вам необходимы следующие инструменты: инструмент для резки, шуруповерт, молоток, рулетка, длинная рейка, маркер.

    Для резки металлочерепичных листов можно использовать ручные ножницы по металлу (рис.1), ножовку с мелкими зубьями (рис.2.), электрические высечные ножницы (рис.3), электролобзик (рис.4), дисковую пилу с твердосплавными зубьями (рис.5). После резки листов сметите металлические опилки, иначе они поржавеют и испортят покрытие.

    Внимание! Категорически запрещается резать металлочерепицу абразивным кругом («болгаркой») (рис. 6), так как в этом случае под действием высокой температуры выжигается не только полимерное покрытие, но цинк. В результате начинается бурный процесс коррозии, образуются подтеки ржавчины.

    Монтаж металлочерепицы

    1. После установки стропил рекомендуется осуществить контрольный обмер скатов крыши, так как в процессе строительства возможны отклонения от проекта. Проверьте прямоугольность и плоскостность крыши, измерив диагонали скатов. Небольшие дефекты прямоугольности крыши (до 10 мм) можно скрыть с торцов с помощью доборных элементов.

    2. Внимание! Металлочерепицу рекомендуют укладывать на кровлю с уклоном не менее 14 град.

    Основной размер, определяющий длину листов, длина ската — от карниза до конька — устанавливается с учетом свеса листа металлочерепицы с карниза крыши (40 мм). Если длина ската превышает 6-7 метров, листы разбивают на два или более кусков, которые укладываются с нахлёстом 150 мм. Длинные листы имеют меньше стыков, но работать с ними менее удобно, чем с более короткими.

    3. При суточном перепаде температур на нижней поверхности металлического листа образуется конденсат. Кроме того, испарения, поднимающиеся из внутренних помещений дома, в холодном воздухе подкровельного пространства превращается в воду. Избыточная влажность приводит к намоканию утеплителя, и следовательно, снижению его теплотехнических характеристик, промерзанию крыши и образованию наледей на кровельном покрытии, гниению стропил и обрешетки, появлению плесени, порче внутренней отделки помещений.

    Во избежание подобных явлений необходимо использовать утеплитель достаточной толщины и защитить его с помощью гидроизоляционной пленки от конденсата и с помощью пароизоляционной пленки от влаги из помещений.

    Для устранения влаги из подкровельного пространства устраивается естественная вентиляция так, чтобы воздух беспрепятственно проходил от карниза к коньку. Для этого между металлочерепицей и гидроизоляцией при помощи обрешетки создают вентиляционный зазор высотой около 40 мм. В подшивке свесов крыши оставляют щели шириной 50 мм, а в уплотнителе конька освобождают специальные отверстия.

    4. Полотнища пароизоляционной пленки типа «ЮТАФОЛ — Н СИЛЬВЕР» укладывают под утеплитель внахлест и герметично соединяют клейкой лентой. Рулоны гидроизоляции раскатывают на стропила поверх утеплителя горизонтально от карниза к коньку с нахлестом 150 мм. При этом сторона с цветной полосой на краю должна быть обращена наружу. Переворачивать материал не допускается. Пленку типа «ЮТАФОЛ — Д СИЛЬВЕР» или «ЮТАКОН» укладывают с провисом 20 мм, оставляя зазор около 20 мм до утеплителя, в противном случае пленка потеряет свои свойства. Пленку типа «ТАЙВЕК» или «ЮТАВЕК» можно укладывать непосредственно на утеплитель. Существует достаточно много видов подкровельных пленок, о применимости которых в том или ином случае проконсультируйтесь с менеджером.

    5. Обрешетка состоит из обработанных антисептиком брусков сечением 50×50 мм и досок 32×100 мм (величины ориентировочные). Сначала к стропилам поверх гидроизоляции от конька к карнизу прибиваются спадающие бруски 50×50, к которым затем горизонтально крепятся доски обрешетки. Первая от карниза доска обрешетки берется на 10-15 мм толще остальных (~ 50×100 мм). Расстояние от начала первой доски обрешетки до середины второй доски равно 300 мм (для металлочерепицы «МП МОНТЕРРЕЙ» или «МП СУПЕРМОНТЕРРЕЙ») или 350 мм (для металлочерепицы «МП МАКСИ»). Расстояние между серединами всех остальных досок обрешетки сечением 32×100 мм равно 350 мм (для «МП МОНТЕРРЕЙ» или «МП СУПЕРМОНТЕРРЕЙ») или 400 мм (для «МП МАКСИ»). Если расстояние между стропилами превышает 1000 мм, используют более толстые доски обрешетки.

    В ендовах, вокруг дымоходов, мансардных окон и т.п. обрешетка выполняется сплошной. По сторонам коньковой планки прибиваются по две дополнительные доски. Торцевые планки поднимают выше рядовой обрешетки на высоту профиля металлочерепицы.

    6. В месте внутреннего стыка скатов к сплошной обрешетке крепят саморезами нижние ендовы. При стыковке планок делают нахлест около 100-150 мм (в зависимости от угла наклона крыши). Затем, предварительно разметив и подрезав, укладывают листы металлочерепицы. Сверху на стык листов, редко выглядящий красиво, монтируют декоративный элемент — планку ендовы верхней.

    Внимание! Места примыканий — традиционно самые слабые места крыши и к их устройству надо подходить особенно внимательно.

    7. Для герметичного примыкания металлочерепичной кровли к печным трубам или стенам на скате крыши организуют внутренний фартук. Для его изготовления используют планки примыкания нижние. Планку прикладывают к стенкам трубы и отмечают верхнюю кромку планки на стенке. Затем по намеченной линии болгаркой пробивают штробу. Когда штробление будет завершено, пыль убирают, а штробу промывают водой. Установку внутреннего фартука начинают с нижней стенки трубы.Планку примыкания нижнюю подрезают по месту, устанавливают и закрепляют саморезами. Таким же образом фартук монтируют по остальным стенкам, не забывая делать нахлесты около 150 мм, чтобы исключить возможность протечек. Вставленный в штробу край планки герметизируют. Затем под нижний элемент внутреннего фартука заводят плоский лист — галстук, предназначенный для стока воды. Галстук направляют либо в ендову, либо вниз до карниза крыши. По краю галстука с помощью плоскогубцев и молотка выполняют бортик.

    Поверх внутреннего фартука и галстука монтируются листы металлочерепицы. Когда установка кровельного покрытия вокруг печной трубы завершена, приступают к изготовлению и монтажу наружного декоративного фартука из планок примыкания верхних. Он устанавливается так же, как и внутренний, но его верхнюю кромку крепят прямо к стене, не заводя в штробу.

    Внимание! Передвигаться по металлочерепичной кровле нужно в мягкой обуви, ступая в прогиб волны. Кровельщики должны быть обеспечены средствами безопасности.

    8. Установите держатели желоба на нижней доске обрешетки в соответствии с инструкцией по монтажу водосточной системы. Внимание! При установке держателей учтите, что край желоба должен быть расположен на 25 — 30 мм ниже края металлочерепицы. Это делается для обеспечения лучшей сохранности желобов при сходе пластов снега с крыши.

    9. При монтаже водосточной системы прямоугольного сечения вставьте и закрепите желоб в держателях. Прикрепите к обрешетке карнизную планку: ее нижний край должен перекрывать край желоба. Подкровельную гидроизоляционную пленку выведите поверх карнизной планки, чтобы конденсат стекал с пленки в желоб.

    При монтаже водосточной системы круглого сечения вставьте и закрепите желоб в держателях, заведя заднюю кромку желоба в выступ-фиксатор держателя. Прикрепите к обрешетке карнизную планку: ее нижний край должен перекрывать край желоба. Подкровельную гидроизоляционную пленку выведите поверх карнизной планки, чтобы конденсат стекал с пленки в желоб.

    10. Первый лист металлочерепицы выравнивается по торцу крыши и закрепляется одним саморезом у конька. При этом вынос листа относительно карниза составляет 40 мм. (см. рис.А). Второй лист укладывается внахлест на первый, если монтаж кровли ведется справа налево или край второго листа подкладывается под край первого, если монтаж производится слева направо. Листы соединяются саморезами в верхнюю часть перехлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего первый лист у конька крыши (см. рис.В).

    Третий лист монтируется аналогично второму. Скрепленные между собой три листа выравниваются параллельно карнизу крыши.

    Внимание! Если Вы приобрели металлочерепицу с защитной пленкой, обязательно снимите защитную пленку при монтаже.

    Если листы металлочерепицы нужно стыковать по длине, порядок укладки листов указан на рисунке Б. При этом соединяются и выравниваются по торцу крыши листы 1 — 4.

    11. Низ листа металлочерепицы прикрепляется саморезами в подошву волны через волну. Следующие ряды саморезов вкручиваются в шахматном порядке через одну волну. Боковой нахлест листов металлочерепицы скрепляется саморезами по гребню каждой волны. Количество саморезов — 6-8 штук на квадратный метр.

    Внимание! Гарантия на металлочерепицу предоставляется только при использовании при монтаже саморезов, приобретенных у группы компаний «Металл Профиль» , а именно: фирменные фирменные оцинкованные саморезы «Металл Профиль» с цветной головкой и прокладкой из ЭПДМ-резины производства Master Coat (Финляндия, маркировка «МП») или производства компаний Ferrometal (Финляндия, маркировка «fm») или SFS Stadler (Швейцария, маркировка «sfs»).

    12. На торцы крыши устанавливают торцевые планки. Их закрепляют через 500-600 мм саморезами длиной 28 мм (сбоку) и 80 мм (сверху). Нахлест между планками — 50 мм, при необходимости планки подрезают.

    13. Планки конька бывают плоские или круглые. Монтаж планки конька круглого начинается с крепления саморезами или заклепками по ее торцам плоских или конусных заглушек (в соответствии с формой крыши). Для планки конька плоского заглушек не требуется.

    14. На конек укладывают фигурный уплотнитель с предварительно освобожденными вентиляционными отверстиями, на который монтируют планку конька плоского или круглого, закрепляемую коньковыми саморезами (80 мм) через одну волну металлочерепицы.

    Между планками конька делают нахлест 100 мм.

    15. Лестницы (1,86 м) на кровлю монтируются с помощью кронштейнов. Кронштейны надевают на стойки лестницы (4 шт. на секцию) и фиксируют болтами (М8×40), а затем болтами-шурупами o 8×60 закрепляют в прогиб волны металлочерепицы. Примыкание кронштейнов к кровле герметизируют. По длине ската лестница набирается секциями, верхняя секция крепится специальными кронштейнами к коньковому брусу.

    Сборка лестницы на стену начинается с крепления поручней. Двумя скобами обжимают стойки кровельной лестницы и края поручней, находящиеся на кровле, стягивая их неплотно двумя болтами М8×40. Далее стеновые кронштейны с хомутами осаживают на стойки стеновой лестницы под верхней и над нижней ступенями, фиксируя болтами М10×45. При необходимости длину поручней, стеновых кронштейнов или секций лестницы можно укоротить. Кронштейны анкерами крепятся к стене (зависят от типа стены, в комплект не входят). После этого поручни надевают на верхние края стеновой лестницы и скрепляют болтами М10Х35. На кровле края поручней затягивают окончательно. К подшивной доске или к стропилам верхняя пара стеновых кронштейнов прикрепляется подвесными кронштейнами.

    16. Для безопасного перемещения по кровле во время ее эксплуатации на уровне карниза крепится вертикальная решетка ограждения кровли ОК-h600x1860 (дл. 1,86 м). Обрешетка под нее выполняется сплошной. Крепление опор ограждения осуществляется оцинкованными шурупами М 8×60 в месте прогиба волны металлочерепицы через резиновую прокладку и кровельный лист в опорный брус. Опора регулируется относительно угла наклона крыши (расстояние между опорами крыши ок. 900 мм) и фиксируется, кровельное ограждение навешивается на опоры.в местах сопряжений секции ограждения и опоры просверливаются отверстия o 11 мм в верхний и 9 мм в нижней перекладине секции и опоре, через которые осуществ болдтовое крепление секций с опорой, болтами М10×35 и М8×55.отверстия в верхней перекладине глушаться полиэтиленовыми заглушками. По окончании монтажа места сопряжения секций герметизируют.

    17. Для доступа к трубам, антенам и т.п. на крыше устанавливаются переходные мостики ПМ-355×1100 (на сплошную обрешетку) дл. 1,1 м. Крепление опорных кронштейнов мостика к кровле производится аналогично креплению кровельного ограждения. Регулировка наклона платформы (до 50°) относительно кровли осуществляется подбором соответствующих отверстий в нижнем и верхнем кронштейнах и их фиксацией болтами М 8×20 (по два на каждой стороне).

    18. Во избежание лавинного схода снега с крыши в весеннее время предусматривают установку надежного трубчатого снегозадержателя СЗТ-h258x3000 (дл. 3 м). Обрешетка под ним выполняется сплошной. Расстояние между опорными кронштейнами ок. 1000 мм, а расстояние до концов снегозадержателя ок. 500 мм. Монтаж снегозадержателя аналогичен монтажу мостика и кровельного ограждения. Снегозадержатель устанавливают на расстоянии около 350 мм от карниза. Если длина ската больше 8 м, устанавливается дополнительный снегозадержатель, кроме того, снегозадержатели обязательно устанавливаются над мансардными окнами.

    В качестве экономичного варианта решения указанной проблемы можно применить планку снегозадержателя, которая крепится через волну коньковыми саморезами (80 мм) совместно с планкой усиливающей к обрешетке, нижний край снегозадержателя крепится к металлочерепице обычными саморезами.

    инструкция, видео, схема, правила монтажа металлочерепицы

    Вопрос о том, как правильно уложить металлочерепицу, задает себе большинство застройщиков, решивших выбрать при строительстве дома данный практичный, современный и долговечный материал. В данной статье будет рассказано о том, как производится монтаж металлочерепицы — инструкция расскажет обо всех тонкостях и нюансах выполнения данной работы.

    В статье также рассказано об устройстве кровельного пирога, необходимом возведении материалов крыши, инструментах и ​​другом многом.

    Использованная в статье схема «металлочерепица — монтаж — инструкция» может оказаться полезной как для застройщиков, так и для самих строителей как при строительстве дома, так и при выполнении таких работ, как возведение навеса из металлочерепицы.

    Технология монтажа

    Прежде чем приступать к монтажу металлочерепицы, можно посмотреть или скачать в сети Интернет видео — монтаж металлочерепицы, но первым делом рассмотрим схему и основные принципы устройства так называемого кровельногоога под металлочерепицу.

    Такое название связано с большими слоями, каждый из которых имеет определенную функцию.

    При условии правильного подбора материалов, эта конструкция позволяет сделать кровлю из металлочерепицы наиболее надежной и долговечной.

    В соответствии с инструкциями по монтажу металлочерепица, следует выполнять собственноручно или с приглашением наемных рабочих, осознавать, что кровля является довольно сложной конструкцией, при этом важно четко следовать рекомендациям производителей по монтажу покрытия из металлочерепицы, а также — всем строительным правилам и нормативам.

    Еще раз напомним, что рекомендуется просмотреть видео — монтаж металлочерепицы, постоянно держать под контролем, поскольку некачественное выполнение работ может выявиться не сразу в процессе эксплуатации.

    Например, некачественная укладка гидро- и пароизоляции может привести к скапливанию конденсата, снижению качеств теплоизоляции и гниению деревянных конструкционных элементов.

    Важно: надежная и долговечная крыша может быть построена только с полным соблюдением всех правил, которые включают в себя инструкцию: монтаж металлочерепицы.

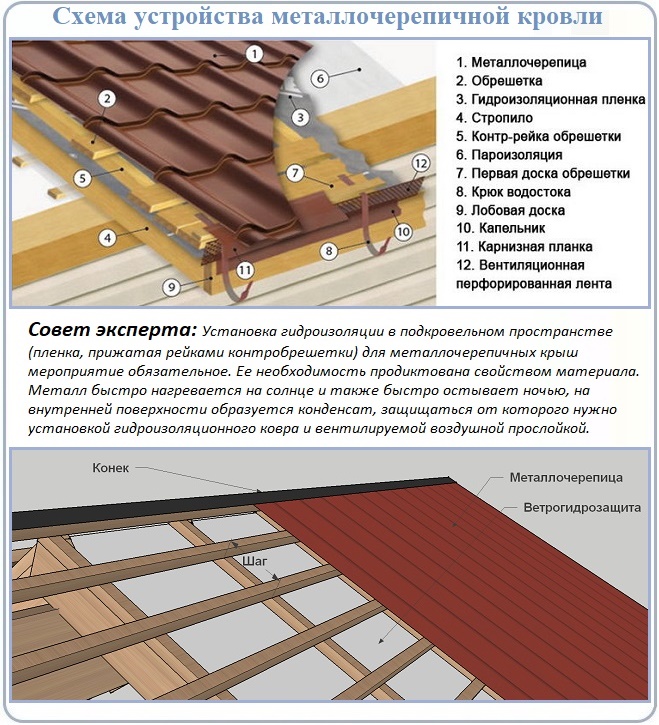

    Схема монтажа

    Схема монтажа:

    1. Система стропил;
    2. Контррейки;
    3. Гидроизоляционная пленка;
    4. Бруски вертикальной обрешетки;
    5. Стартовый брус горизонтальной обрешетки;
    6. Бруски горизонтальной обрешетки;
    7. Обрешетка дополнительная;
    8. Ветровая доска;
    9. Кронштейн для желоба;
    10. Карнизная планка;
    11. Металлочерепица;
    12. Кровельный конек;
    13. Коньковый уплотнитель;
    14. Слуховое окно;
    15. Материал теплоизоляции;
    16. Пароизоляционный материал;
    17. Подшивка мансарды.

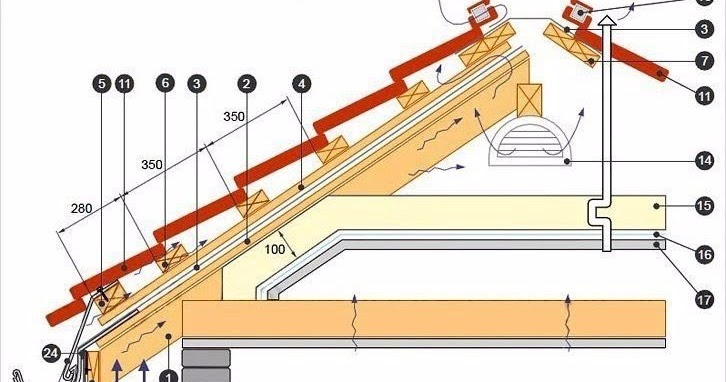

    На рисунке приведена схема монтажа металлочерепицы, в соответствии с которой и выполняются работы, описанные ниже.

    Но сначала следует разобраться, при помощи каких инструментов будет производиться монтаж покрытия.

    Инструменты и оборудование

    Данная инструкция: металлочерепица — монтаж процесса монтажа металлочерепицы на примере марки «Монтеррей» и аналогичных ей, монтаж прочих марок в комплекте выполняется по тому же принципу, отличительные особенности будут рассмотрены в конце статьи.

    Для выполнения работ потребуются следующие инструменты и материалы:

    • Инструмент для нарезания листов металлочерепицы;
    • Шуруповерт, желательно на аккумуляторах;
    • Средних размеров молоток;
    • Правило или ровная длинная рейка;
    • Маркер.

    Инструменты для нарезки листов

    Для того, чтобы нарезать листы, производители советуют использовать следующие инструменты:

    1. Ножницы ручные или электрические по металлу;
    2. Ножовка или сабельная электрическая пила с необходимыми полотнами;
    3. Просечные электрические ножницы;
    4. Электрический лобзик;
    5. Дисковая пила с зубьями из победита.

    После того, как нарезка листов завершена, следует удалить различные опилки, которые приводят к повреждению полимерного покрытия металлочерепицы.

    Важно: при нарезании листов металлочерепицы не следует использовать инструмент с абразивными режущими кругами, такой как болгарку.

    В этом случае вызовет коррозию цинкового и полимерного покрытия, что вызовет коррозионный процесс, в результате которого на крыше будут появляться ржавые подтеки.

    Инструкция по монтажу

    1. Диагонали скатов

      Шаг стропил для металлочерепицы обычно выбирают от 550 до 900 мм. Этот шаг стропил выбирается в соответствии с их шириной, поскольку материал вставляется в промежутки между стропилами.
      Для изготовления стропил обычно используют брусья сечением 50х150 мм. После монтажа стропилы следует контрольные измерения скатов, а для проверки прямоугольности крыши измеряются их диагонали.
      При этом допустимы небольшие отклонения (не превышающие 10 мм), которые увеличиваются при помощи доборных элементов.

    2. Угол наклона

      При выполнении работ по монтажу металлочерепицы инструкция также включает в себя требование: углы наклона скатов не должно быть меньше на 14 °.

    3. Длину листов определяют при помощи основного размера — длину ската, измеряется от карниза до конька, учитывая свес карниза, составляющий как минимум 40 мм.
      В случае если длина ската превышает 6 м, листы разбиваются на несколько кусков, которые имеют укладываются нахлестом, составляющим для металлочерепицы около 150 миллиметров.

    Полезно: несмотря на то, что укладка длинных листов уменьшает стыков, сам процесс монтажа значительно сложнее, чем укладка более коротких листов с перехлестом.

    1. Схема изоляции

      Суточные перепады температур могут вызвать появление конденсата на нижних поверхностях металлочерепицы.
      . Результатом этого является:

    • Промерзание крыши;
    • Образование на металлочерепице наледи;
    • Гниение обрешетки и стропил;
    • Разрушение отделки внутренних помещений.

    Во избежание перечисленных неприятных последствий монтажа металлочерепицы рекомендуют использовать теплоизоляционный материал необходимой толщины.

    Кроме того, при установке металлочерепицы следует в обязательном порядке выполнять защиту материала утеплителя со стороны металлочерепицы — с помощью гидроизоляционной пленки со стороны внутренних помещений — пароизоляционной пленкой.

    Удаление влажных паров из пространства под кровлей обеспечивается созданием естественной вентиляции, представляющей собой перемещение воздушных масс от карнизов к коньку кровли.

    Для этого между гидроизоляционной пленкой и металлочерепицей с помощью обрешетки следует оставить зазор, составляющий примерно 40 мм.При подшивании свесов карнизов следует оставить щели, а также освободить специальные отверстия в резиновом уплотнителе на коньке.

    1. Гидроизоляция

      Гидроизоляция раскатывается по стропилам в горизонтальном направлении, начиная с карниза. Провисание при этом составляет примерно 20 мм, а нахлест между соседними полотнами — около 150 мм.
      Пленки марок «Ютакон» или «Ютафол» располагаются той стороной наружу, на которой имеется цветная полоса, переворачивать пленку при этом нельзя.
      Строительный рынок сегодня предлагает широкий ассортимент разнообразных пленок, особенности применения которых желательно уточнять у менеджера при покупке.

    2. Монтаж утеплителя

      После того, как гидроизоляционный материал уложен, можно приступать к одновременной укладке снаружи покрытия кровли и изоляционного материала изнутри.
      Плиты теплоизоляционного материала укладываются между стропилом, при этом до гидроизоляции следует оставлять зазор, как минимум 20 мм во избежание утери свойств пленки.

    Полезно: в случае пленок «Ютавек» и «Тайвек» теплоизоляция может укладываться без зазора.

    1. Укладка пароизоляции

      По внутренним поверхностям стропил при помощи степлера крепится пароизоляция (рекомендуется «Ютафол-Н» марки «Сильвер» или 110).
      Полотна укладываются внахлест, после чего герметично соединяются при помощи клейкой ленты.
      После завершения данных работ можно приступать к внутренней облицовке в случае мансардного этажа.

    1. Обрешетка

      Обрешетка выполнена из брусьев или досок обрезных, обработанных антисептическими препаратами. Рекомендованное сечение брусьев составляет 50х50 мм, досок — 100х32 мм.
      Монтаж обрешетки выполняется в несколько этапов:

      • На стропилах поверх пленки гидроизоляции прибиваются брусья, спадающие от конька до карниза. На данные брусья крепят доски обрешетки;
      • Первая от карниза доска обрешетки должна быть толще остальных на 10-15 мм.Далее необходимо правильное расстояние между досками;
      • В случае металлочерепицы «Монтеррей» инструкция по монтажу: металлочерепица предписывает устанавливать вторую доску с отступом от нижнего края первой в 300 мм (измерение производится от середины второй прибиваемой доски), для металлочерепицы «Макси» данное расстояние составляет 350 мм;
      • Расстояния между осями досок обрешетки, прибиваемых в дальнейшем, составляют для разных марок металлочерепицы: для «Монтеррей» и «Супермонтеррей» — 350 мм, для «Макси» — 400 мм.

      Важно: в случае, если шаг стропил превышает 1000 мм, для обрешетки следует использовать доски большей толщины.

      • Сплошная обрешетка выполняется в таких местах, как ендовы, дымоходы, периметр слуховых и мансардных окон. С обеих сторон конька приближаются две стороны обрезных досок.

      Монтаж металлочерепицы. Ендова

    2. Прежде чем будет укладываться металлочерепица — инструкция предусматривает крепления нижней планки ендовы с помощью саморезов к сплошной обрешетке по внутреннему стыку скатов.
      При необходимости стыкования планок делать перехлест, составляющий 100-150 мм. Далее производят разметку и, в случае необходимости, подрезание листов металлочерепицы.

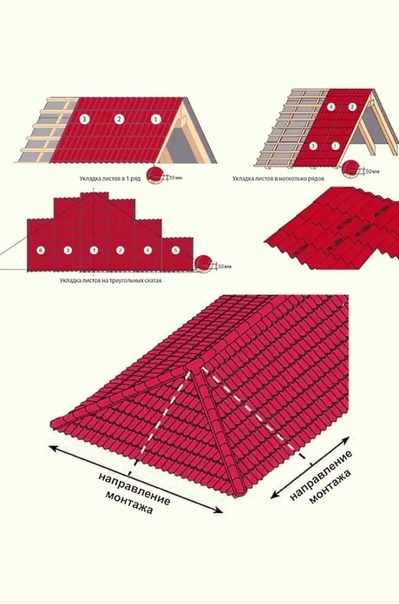

      Монтаж металлочерепицы производится снизу вверх (см. Рис.). Верхний стык листов довольно редко имеет привлекательный внешний вид, поэтому поверх него устанавливаетют декоративный элемент, например — верхняя планка ендовы.

      Важно: самым слабым местом кровли являются узлы примыканий. Во избежание инструкцией ремонта кровли их устройство: металлочерепица требует выполнять с особой тщательностью.

    3. Фартук

      Герметичное примыкание металлочерепичной кровли к стенам на компьютере и дымоходам осуществляется при помощи внутреннего фартука, изготовляемого с использованием нижних планок примыкания:

      • Планка прикладывается к стенке трубы, после чего ее верхний край отмечается на кирпиче;
      • С помощью болгарки по проведенной линии пробивается штроба, после выполнения которой следует убрать пыль и промыть данный участок водой;
      • Установку внутреннего фартука начинают на той стенке трубы, которая установлена ​​в нижней части ската, то есть со стороны карниза.Планка по месту подрезается, устанавливается и крепится при помощи саморезов;
      • Аналогично выполняется монтаж фартука со всех оставшихся сторон трубы;
      • При необходимости стыкования планок выполняется нахлест, составляющий примерно 150 мм. Край фартука, заводимый в штробу, следует обработать силиконовым герметиком, желательно бесцветным;
      • Далее в пространстве под нижней кромкой внутреннего фартука заводится галстук — плоский лист, обеспечивающий сток воды. Галстук может быть направлен либо в ендову, либо до самого карнизы.По краям галстука с помощью молотка и плоскогубцев выполняет бортик;
      • Листы металлочерепицы монтируются поверх галстука и фартука;
      • После укладки кровельного покрытия вокруг трубы дымохода начинают изготовление и монтаж наружного фартука, изготавливаемого с помощью верхних планок примыкания;
      • Верхние планки устанавливаются аналогично, но верхняя кромка не заводится в штробу, а крепится напрямую к нижнему периметру.

      Важно: при перемещении по металлочерепичной кровле необходимо все необходимые меры безопасности.

      Металлочерепица: инструкция по монтажу предписывает одевать удобную и мягкую нескользящую обувь и наступать только в прогибы волны. Кроме того, следует пользоваться поясом монтажника и страховочным фалом.

      1. Держатель желоба

        Держатели желобов крепят на нижнюю доску обрешетки. Способ и шаг крепления выбирается в соответствии с типом применяемой водосточной системы, рекомендуется прочитать инструкцию, прилагаемую к ней.
        При использовании следует отдельно проследить за тем, чтобы край желоба водостока располагался на 25-30 мм край металлочерепицы.
        Это сход позволяет сохранить целостность желоба во время лавинообразногоа снежных масс.

      2. Желоба водосточной системы могут быть прямоугольными или круглыми. Рассмотрим оба случая:
      • Прямоугольный желоб

        В случае прямоугольного сечения водосточной системы желоб может быть просто вставлен и закреплен в держатели.
        При этом карнизную планку крепит к обрешетке так, чтобы ее нижний край перекрывал кромку желоба. Гидроизоляционная пленку выводят над планкой карниза, содержащее стекание конденсата.

      • Круглый желоб

        Если желоб имеет круглое сечение, его задняя кромка заводится в держателе фиксирующий выступ.
        Карнизную планкуют установить вышеописанным способом аналогично выводя подкровельную пленку над планкой карниза.

      1. В случае наличия на крыше мансардных окон их количество, позволяющее обеспечить комфортное освещение мансардного помещения, рассчитывается на основании соотношения полезной остекляемой плошай к общей площади помещения.

        Окна мансарды

        Рекомендуемое значение составляет 1: 8-1: 12, т.е. при площади мансарды в 100 м 2 суммарная площадь окон должна составлять около 10 м 2 .
        Окна мансарды рекомендуется устраивать на высоте около 90-100 см от пола. Кроме того, следует учитывать, что одно большое окно меньше света, чем два небольших окна на определенном расстоянии от друга.

      1. Укладка листов

        Переходим наконец к тому, как монтировать металлочерепицу:

      • Первый лист выравнивается вдоль торца крыши и крепится в верхней части с помощью одного самореза.
        При этом возле карниза следует сделать вынос (металлочерепичный козырек) около 40 мм. Второй лист укладывается с нахлестом первого при правлении справа налево, либо его край заводится под первым листом в монтаж слева.
      • Крепление листов между собой при помощи саморезов в верхней точке перехлеста, при этом они не должны быть прикручены к обрешетке под металлочерепицу — следует обеспечить возможность свободного движения листов относительно удерживающего первого листа самореза в коньковой части.
      • Укладка третьего листа выполняется аналогично второму, после чего скрепленные между собой листы выравнивают карниза.
        В случае, если необходимо состыковать листы по длине, следует соблюдать порядок их укладки, показанный на рисунке Б.

      Важно: в случае наличия защитной пленки на металлочерепице, перед монтажом следует обязательно удалить ее.

      1. Расположение саморезов

        Нижняя часть листа крепится саморезами в подошве волны листа с шагом через одну волну. Все последующиеы саморезов располагаются в шахматном порядке, чередуясь также через волну.
        Крепление боковых нахлест листовов выполняется на выполнение гребне при помощи саморезов.
        Инструкция монтажа металлочерепицы предусматривает расход 6-8 саморезов на один м 2 кровельного покрытия.

      Важно: приобретая металлочерепицу, необходимо определить условия гарантии на материал.

      Многими производителями гарантия на металлочерепицу предоставляется только с условием использования марки саморезов, поэтому саморезы рекомендуется приобретать у поставщика вместе с самим материалом.

      1. Торцевая планка

        Торцевые планки устанавливаются на торцах крыши, нахлест при этом составляет 50 мм.
        Планки крепятся саморезами с шагом 55-60 см, длина саморезов, используемая в верхней части, составляет 80 мм, в боковой — 28 мм. Планки в случае необходимости подрезаются.

      1. Планка конька

        Планки конька бывают плоские и круглые. Круглая планка конька устанавливается, начиная с крепления с помощью заклепок или саморезов по ее торцам конусных или плоских заглушек, форма которых выбирается в зависимости от формы кровли.
        В случае плоской планки заглушки не требуются.

      1. Уплотнитель

        Под коньком также укладывается фигурный уплотнитель, для чего сначала освобождают отверстия вентиляции.
        Поверх уложенного уплотнителя устанавливается круглый или плоский конек, крепление которого осуществляется через одно волну металлочерепицы.
        Отдельные панели конька монтируются с нахлестом в 100 мм.

      1. Выход антенны

        Перед тем, как установить выход для антенны, его верхняя часть срезается, оставляя диаметр, приблизительно на 20% меньший размер антенной стойки.
        Выход одевается на стойку, после чего с помощью киянки его основанию придаются контуры крыши.
        Стыки выхода антенны промазывают силиконовым герметиком, после чего при помощи саморезов крепят полученную конструкцию к крыше.

      1. Вентиляция

        Приставка вентиляционных элементов первым делом в металлочерепице вычерчивается и прорезается по шаблону отверстия.
        Далее на проходной элемент наносят силикон, после чего крепят конструкцию к металлочерепице при помощи саморезов.
        Вентиляционный выход вставляют в проходной элемент, выравнивают вертикально с помощью уровня и также крепят саморезами.
        Для соединения вытяжки и внутридомового воздуховода используется гофрированная труба, пропускание через пирог кровли, после чего проход герметизируют при помощи клейкой ленты.

      2. Для установки лестниц используются кронштейны в количестве 4 штук на 1 секцию.
        Они одеваются на стойки лестницы и фиксируются при помощи болтов М8х40.
        Крепление кронштейнов к поверхности крыши производится в прогибах волн с помощью болтов Ш8х60, а места их примыкания герметизируются.
        По длине кровельного ската лестница набирается секциями, самая верхняя из которых крепится к брусу конька специальными кронштейнами.

        Крепление лестницы

      3. Монтаж ограждений

        Вертикальная решетка ограждения, обеспечивающая безопасность при выполнении кровли, устанавливается на сплошную обрешетку на уровне карнизов.
        Опоры ограждений устанавливаются в прогибы волн металлочерепицы, кронштейны крепятся к опорному брусу при помощи оцинкованных шурупов М8х60 с использованием резиновой прокладки.
        Расстояние между опорами должно составлять 900 мм. Опоры регулируются относительно наклона крыши и фиксируются, после чего на них навешивается само ограждения.
        В точках сопряжений опор и секций ограждения сверлят отверстия (в нижнем перекладине 12 мм, в верхней — 12 мм).
        Через данные отверстия создается соединение опор с секциями при помощи соответствующих болтов. После завершения монтажа следует герметизировать все соединения.

      4. Переходной мостик

        Для обслуживания антенн, дымоходов и прочих элементов на кровле устанавливаются переходные мостики, для установки которых также заранее выполняется сплошная обрешетка.
        Крепление опорных кронштейнов мостика выполняется аналогично ограждению кровли, наклон регулируется путем подбора отверстий в крепежных кронштейнах.
        Фиксация осуществляется при помощи болтов М8х20, используя по два с каждой стороны платформы.

      5. Снегозадержатель

        Трубчатые снегозадержатели монтируются для защиты от лавинообразных сходов снежного покрова с крыши, обрешетка при этом выполняется сплошная.
        Кронштейны крепятся с шагом около 100 см, установка концевых кронштейнов выполняется примерно в 50 см от конца снегозадержателя.
        Снегозадержатель также должен быть удален на 35 см от карниза кровли. В случае длины ската, превышающей 8 м, устанавливают промежуточный ряд снегозадержателей.

      Важно: при наличии мансардных окон над ними необходимо также установить снегозадержатели.

    com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>

    Монтаж других видов металлочерепицы

    Выше была рассмотрена общая процедура возведения металлочерепичной кровли, рассмотрим основные нюансы при использовании отдельных видов материала.

    Разные типы металлочерепицы

    На рисунке видно, что шаг обрешетки при структуреже металлочерепицы марки «Каскад» отличается от шага для марок «Элит» и «Монтеррей». Данные отличия обусловлены различиями размеров профиля материала.

    Крепление металлочерепицы марки «Андалузия»

    .

    При установкеже металлочерепицы марки «Андалузия», которая имеет Z-образный замок, также следует свои нюансы. В замковой части данной марки имеется перфорация, упрощающая позиционирование листа на крыше и его крепление.

    При этом крепеж получается скрытым, что позволяет сделать стыков листов практически незаметными.

    При приобретении металлочерепицы необходимо выяснить тонкости о конкретном виде материала, а при выполнении монтажа важно соблюдать правила и требования, описанные в данной инструкции. Это позволит построить надежную и долговечную металлочерепичную кровлю.

    Инструкция по монтажу металлочерепицы

    Резка металлочерепицы

    Перед тем, как приступить к обработке листа металлочерепицы, положить на устойчивое, твердое основание.Листы металлочерепицы подрезаются по одному в индивидуальном порядке во избежание ошибок в размерах. Рекомендуется осуществлять резку только специальными инструментами. После тщательной обработки смести все металлические опилки с листа. Следует учесть, что «треугольники», которые остаются после резки металлочерепицы, использовать невозможно, т.к. они не подойдут для рисунка основных листов.

    Укладка металлочерепицы

    Вариант1 : Укладка металлочерепицы по длине листа, которая равна длине ската кровли (рис.А)

    1. Первый лист металлочерепицы выравнивается при укладке точно по торцу крыши и закрепляется саморезом (1 шт.) Ровно у конька кровли. Вынос его относительно карниза должен быть не менее 50 мм.
    2. Приводже справа налево второй лист металлочерепицы должен укладываться на первый лист внахлест.
    3. При монтаже слева направо второй лист металлочерепицы должен укладываться под первый лист.
    4. Третий лист монтируется таким же образом, как и второй.
    5. Три листа металлочерепицы, скрепленные между собой при помощи саморезов, выравниваются последовательно параллельно карнизу крыши.
    6. В верхней части бокового нахлеста листы соединяются саморезами таким образом, чтобы они свободно вращались относительно самореза, удерживая первый лист у конька кровли, и при этом не были прикручены к обрешетке кровли.


      Вариант 2: Укладка металлочерепицы по длине листа, которая меньше длины ската кровли.В таком случае стыковка листов осуществляется по их длине. (рис. Б)

      Листы с первого по четвертый соединяются вместе и выравниваются по торцу крыши.

      Крепление металлочерепицы

      Листы металлочерепицы крепятся саморезами 4.8х28 (4.8х35) с цветной головкой и ЭПДМ-прокладкой. При этом цвет головки самореза подбирается под цвет листа металлочерепицы. Для надежного крепления их количество должно быть не менее 6-8 штук на 1 кв.м. металлочерепицы.

      Низ листов металлочерепицы прикрепляется при помощи тех же саморезов в прогиб через одну волну в местах, где лист прилегает к обрешетке.

      Все последующие ряды саморезов вкручиваются через одну волну листа металлочерепицы строго в шахматном порядке.

      Теги: # Инструкция

      Возврат к списку

      Инструкции по монтажу металлочерепицы, замер, доставка, монтаж

      Пошаговая инструкция по монтажу металлочерепицы на крышу.Подробная видео инструкция по установке металочерепицы на кровлю.

      Как инструкция помогает сэкономить. Во что обходится ее несоблюдение.

      Скачать инструкции: Почитать на сайте:

      Видео инструкции

      Инструкция по монтажу металлочерепицы

      Доставка, разгрузка и хранение

      Чтобы доставить на объект металлочерепицу, необходим автомобиль с открытым верхом (грузят кран-балкой).Листы должны быть надежно закреплены при перевозке. Разгружать необходимо (в зависимости от длины листа) 2-4 рабочих. Поднимать листы надо по одному и аккуратно складывать. Хранить не более двух недель с доставки к месту применения до начала монтажа.

      доставка металлочерепицы разгрузка листов хранение кровли на объекте

      Укладка обрешетки

      Обрешетка — это основа кровли. Перед монтажом необходимо провести обмер скатов, подготовить деревянные бруски и обработать их антисептиком.Монтаж обрешетки на скаты производится бригадой (2-3 чел.). Шаг обрешетки зависит от типа металлочерепицы. На коньке обрешетка двойная.

      Гидроизоляция

      Гидроизоляция необходима для защиты от влаги. Можно использовать пленку или мембрану (не требует зазора с утеплителем). Пленка раскатывается по скатам кровли с нахлестом и фиксируется контробрешеткой. Не забывайте выводить гидроизоляцию на карнизе.

      направление раскатывания рулонов фиксация пленки и прогиб вывод гидроизоляции на карнизе

      Карниз кровли

      Приказ металлочерепицы, рекомендуется установить крюки для водостока. Их можно закрепить на стропила или карниз. Далее, карниз закрывается металлической планкой. С помощью двустороннего скотча закрепите гидроизоляционную пленку.

      крепление крюков водостока установка карнизной планки двусторонний скотч крепление гидроизоляции

      Устройство ендовы

      — Ендова является частью внутренней кровли, как она защищает внутренний угол крыши от протекания. Состоит из двух элементов — нижняя ендова и верхний разжелобок. На стропила монтируется нижняя часть элемента, сверху кладется металлочерепица, и в конце монтируем разжелобок.

      узел ендовы монтаж нижней ендовы установка верхней ендовы крепление разжелобка

      Отделка трубы

      Отделка трубы производится из гладкого листа, из которого гнется планка примыкания. Отметьте на трубе место штробы. Сделайте штробу, промойте ее и залейте герметиком. Вставьте элемент и закрепите на обрешетке. Сверху установите металлический «фартук».

      Мансардные окна

      Мансардные окна позволяют сделать дополнительное естественное освещение.Монтаж возможен при использовании двух элементов: оклад и комплект тепло и гидроизоляции. Возможно оснащение системой дистанционного управления.

      установка окон в скат кровли мансардное окно с окладом

      Резка листов

      Разметьте черепицу. В качестве инструмента необходимо использовать вырубные ножницы. Не используйте искрообразующий инструмент (болгарку). Место отреза закрасьте специальной краской для металла.

      разметка листов металлочерепицы резка специальным инструментом резанные края закрашиваются нельзя применять болгарку

      Укладка листов

      Подъем листов на кровлю осуществляйте осторожно, с помощью 2-3 чел.Не допускайте сгибы и переломы листа. Подровняйте лист по коньку и закрепите его. Уложите следующий. Соблюдайте порядок укладки листов (см. Рис.).

      Крепление

      Закрепите листы кровельными саморезами. Обеспечьте правильное крепление, без перетяжек. ЭПДМ-подкладка на саморезе должна быть надежно прижата, но не расплющена.

      крепление листа по карнизу використовую мягкую обувь правила закручивания саморезов

      Установка конька

      Существуют полукруглые и прямоугольные коньки.С полукруглыми используемыми заглушки. Монтаж конька производится после металлочерепицы, вечерние саморезами (3,5х70 мм). Под конек необходимо уложить уплотнитель.

      Ветровая планка

      Ветровая планка защитит крышу от бокового ветра. Установите планку и закрепите ее первоначальными саморезами. Обеспечьте герметичность при стыковке ветровой планки с коньком.

      монтаж ветровой планки стыковка ветровой и конька

      Цена инструкции по монтажу металлочерепицы

      Скачать Инструкция по монтажу кровли можно совершенно бесплатно.Почему тогда такой вопрос? Потому что незнание, как укладывать металлочерепицу, приводит к переделке всей кровли.

      Опытные прорабы говорят, что 20-30% кровельных работ — это переделка новых крыш. Но «мастера бродячих бригад», которые их делали, не представляли устройство кровли, в глаза не видели инструкцию и не знают, как укладывать эту самую металлочерепицу. В результате:

      • крыша течет,
      • стропила загнивают,
      • утеплитель мокнет,
      • листы кровельного покрытия ржавеют,
      • а в мансарде появляется плесень.

      И владельцу дома приходится раскошелиться на повторный монтаж кровли.

      Цена работ по переделке крыши складывается вот из чего:

      1. Стоимость работ по демонтажу старой кровли и испорченного кровельного пирога.
      2. Стоимость устройства нового кровельного пирога и монтажа покрытия.
      3. Цена новой металлочерепицы (при укладке не соблюдалась инструкция).

      Переделывать кровлю — это заплатить за демонтаж бракованной крыши плюс монтаж новой. То есть примерно 120-150% стоимости возведения кровли «с нуля». Это и есть цена инструкции по монтажу кровли.

      Нужна ли инструкция, если кровлю делают строители?

      В Финляндии, где финскую металлочерепицу укладывают финские кровельщики, инструкция владельцу дома, скорее всего, не потребуется.

      У нас дела обстоят иначе. Члены «бродячих бригад» со всего СНГ не всегда точно знают устройство кровли из металлочерепицы и вообще, как укладывать металлочерепицу.Хозяину придется регулярно проверять, все ли правильно делается и самому познать теорию кровельного дела. А для этого как необходима инструкция по монтажу кровли из металлочерепицы .

      Когда можно не читать инструкцию?

      Только в одном случае — если монтаж металлочерепицы осуществляют мастера от компании-продавца. В этом случае можно быть уверенным — они не уйдут, пока не будут выполнены условия договора и подписан акт приемки-сдачи объекта. Результаты хорошей работы можно посмотреть в фотогалерее.

      Инструкция по монтажу кровли из металлочерепицы своими руками

      Технология монтажа, по сути, является аналогичной для различных типов металлочерепицы, доступной на российском рынке. Следуя инструкции и соблюдая предписания производителя, вы сможете избежать ошибок при обустройстве кровли.

      Разгрузку металлочерепицы необходимо печатать, чтобы не повредить ее поверхность. Не следует тащить листы волоком — металлочерепицу нужно переносить в руках, взяв листы по длинной стороне. Металлическая стружка, которая образуется при закреплении листов на кровле, удаляется мягкой щеткой. Загрязнения с поверхности удаляются неабразивными моющими средствами (не содержащими растворителей) или простой водой.

      Обработка металлочерепицы

      Разрезать листы металлочерепицы следует ножовкой по металлу, электропилой с твердосплавными зубьями или специальными ножницами, но ни в коем случае не абразивными кругами. Все срезы, а также сколы, царапины и другие повреждения на защитном слое обрабатываются краской для предотвращения коррозии.

      Устройство обрешетки и вентиляции кровли
      • Для гидроизоляции кровли используются антиконденсатные пленки, которые расстилаются вдоль карниза под металлочерепицу. Необходимо предусмотреть, чтобы пленка провисала между стропилами обрешетки на 1-2 см.
      • Над гидроизоляционной пленкой монтируются бруски для контробрешетки вдоль стропил (минимальные размеры брусьев — 4 * 2,5 см).
      • Поверх контробрешетки монтируется обрешетка. Шаг обрешетки соответствует шагу волны выбранной вами металлочерепицы. Стоит иметь в виду, что доска, выходящая на карниз, должна быть толще на 10-15 мм.

      Рис.1. Устройство обрешетки

      Карнизная планка и ендова
      • Назначение карнизной планки — защита нижней части обрешетки от осадков. Планка прибивается к брусьям обрешетки оцинкованными гвоздями. Гвозди забиваются с шагом 300 мм в шахматном порядке. Стоит предусмотреть нахлест планок до 100 мм.
      • В местах примыкания скатов кровли устанавливаются ендовы и накладки на них. Нижняя часть ендовы крепится сверху карнизной планки на сплошную обрешетку. Пространство между металлочерепицей и нижним краем ендовы заполняется пористым уплотнителем.

      Рис.2. Устройство обрешетки

      Монтаж листов металлочерепицы
      • На двускатной крыше монтаж металлочерепицы с начала правого или левого торца одного ската. Каждый последующий устанавливается на последнюю (первую) волну уже установленного.
      • На шатровой крыше монтаж начинается с середины укладываются поочередно в разные стороны.
      • Капиллярная канавка на листе металлочерепицы должна быть прикрыта последующим листом.
      • Выравнивать лист стоит, ориентируясь на карнизную планку.

      Рис.3. Укладка листов

      Крепление листов

      Саморезы для крепления листов металлочерепицы должны быть оснащены уплотнительными шайбами. Саморез крепится в прогибе волны листы сразу под поперечной ступенькой профиля. Ввинчивать саморез необходимо строго перпендикулярно обрешетке. На закрепление 1 кв.м металлочерепицы потребуется от 6 до 8 саморезов.


      Рис. 4. Крепление саморезами

      Крепление конька и примыкание листов к стене

      Листы металлочерепицы под коньком не должны соприкасаться для обеспечения вентиляции подкровельного пространства. Для монтажа конька к верхнему краю листов крепится уплотнительная лента, конек закрепляется при помощи саморезов с шагом через волну. Нахлест должен составлять около 100 мм. Для крепления конька на шатровых крышах используются специальные Y-образные накладки и заглушки.

      В местах примыкания металлочерепицы к вертикальной поверхностной поверхности фасада крепятся планки примыканий.Монтируются они на саморезы, с использованием самоклеющегося уплотнителя.

      Инструкции по монтажу металлочерепицы: Скачать PDF (5.14Мб)

      Инструкция по монтажу металлочерепицы Монтеррей

      Инструкция по монтажу металлочерепицы Монтеррей — в этом тексте, пошагово:

      1. Карнизная планка
      2. Обрешетки
      3. Спадающий брус контробрешетки
      4. Гидроизоляционная пленка
      5. Стропило
      6. Стропило
      6.
      7. Листы металлочерепицы
      8.Уплотнитель конька
      9. Заглушка конька
      10. Ветровая доска
      11. Водосточная труба
      12. Водосточный желоб
      13. Держатель трубы
      14. Держатель желоба
      15. Снеговой барьер
      16. Ендова внешняя
      17. Ендова внутренняя

      Замер и расчет кровли

      Металлочерепица изготавливается или режется по длине заказчика. Как правило, при расчете кровли длина листа равна длине ската кровли. При предъявлении лист металлочерепицы монтируется так, чтобы край листа выступал на 40 мм от карниза, для того, чтобы на коньке было пространство для вентиляции.Расчеты производятся по чертежу, но все-таки измерьте подготовленную конструкцию обрешетки. Так же проведите замеры кровли по диагонали, чтобы убедится, что она прямоугольная.

      Количество листов легко рассчитывается по формуле: длина карниза делится на полезную ширину одного листа.
      ВНИМАНИЕ! Каждый скат рассчитывается индивидуально.

      Выступающий скат

      Поперечный рисунок профиля карниза всегда должен образовывать единую линию. И в случае, если на скат требуется листы разной длины, то они должны быть кратны шагу волны.

      Проектирование кровли и расчет

      Потребность в проветривании пространства между кровельным основанием в основном зависит от:

      — воздуха внутреннего и наружного воздуха;
      — перепада температуры между конструкциями и наружным воздухом;
      — герметичность кровли и основания;
      — толщины слоя теплоизоляции основания;

      Чтобы избежать накопления конденсата и влаги на внутренней поверхности металла, выполнить гидроизоляцию чердачных помещений, тщательно смонтировать гидроизоляцию под обрешеткой, обеспечить хорошую вентиляцию.

      Гидроизоляционный ковер укладывают внахлест от карниза к коньку, при этом под коньком, должен быть зазор не менее 50 мм для беспрепятственного испарения влаги (если чердачное помещение теплое). Обрешетка должна быть выполнена так, чтобы воздух беспрепятственно проникал от карниза под конек крыши.

      Вентиляционные отверстия устанавливаются в высоком месте кровли.

      Складские помещения и неотапливаемые чердаки проветриваются через торцевые окошки. В особо важных помещениях вентиляция должна быть принудительной.

      Хранение

      Если монтаж кровли будет произведен не сразу, то рекомендуется проложить листы металлочерепицы рейками. Листы нужно переносить, взяв за края по длине листа. При переноске не порежьте руки об острые края листов.

      Дополнительная обработка

      При наруже кровли листы приходится резать в ручную. Металлочерепицу можно резать только специальным инструментом или ножницами по металлу.Если же необходимо косой разрез, то для этого применяют ручную дисковую электро пилу с твердосплавными режущими элементами или высечные ножницы. ВНИМАНИЕ! Категорически использовать запрещено абразивные отрезные диски.

      Уход за покрытием

      При обрезке и сверлении металлочерепицы образуются опилки, иначе металлическая крошка будет ржаветь и испортит покрытие. Если при написании кровли поверхность испачкалась, грязь смывается водой (можно с использованием мягкого моющего средства.

      Окраска

      Если во время монтажа пластиковый слой покрытия поврежден, то защитный цинковый слой под покрытием предохранит лист от ржавчины. Царапины легко закрасить одноцветной краской. Тщательно проверьте, все ли срезы и царапины Вы защитили.

      Обрешетка

      Для обрешетки используются доски 30х100 мм. Их нужно устанавливать с определенным шагом, в зависимости от того, с каким видом черепицы ведутся работы. Этот шаг обычно составляет 350 мм.При написании обрешетки следует невать, что выходящая на карниз доска должна быть на 10-15 мм толще других. При изложении обрешетки необходимо предусмотреть крепления для проходных элементов (вентиляционные трубы и проч.).

      Обрешетка и подкровельные пленки

      ВНИМАНИЕ! Сначала укладывается гидроизоляционный материал, а только потом монтируется обрешетка.

      Если есть вероятность, что вентиляция под черепицей будет недостаточна, то при установкеже обрешетки рекомендуется использовать гидроизоляционный материал.Это делается для предотвращения возникновения конденсата с нижней стороны кровельного листа. Гидроизоляционный материал должен поглощать влагу со стороны теплоизоляции и предотвращать попадание влаги в виде конденсата, образующегося на нижней стороне кровельного покрытия в связи с атмосферными колебаниями.

      Торцевая планка

      Торцевая планка должна быть выше обрешетки на высоту волны профильного листа. Доски должны прибиваться к стропилам оцинкованными гвоздями.

      Карнизная планка

      Карнизная планки должна крепиться перед кровельными листами. Нахлест выполняется 100 мм. Карнизную планку крепят оцинкованными гвоздями на расстоянии 300 мм друг от друга. Лист обрезают ножницами по металлу.

      Коньковая планка

      Для надежного крепления коньковой планки, под нее нужно прибить две дополнительные доски.

      Монтаж кровельных листов

      Монтаж проводится в следующую последовательность:

      • Двухскатная крыша — с торца
      • Шатровая крыша — листы начинают крепить с самой высокой точки ската по обе стороны.

      Замок волны каждого кровельного листа должен быть накрыт следующим листом. В то же время монтаж кровельных листов можно начинать как с левого, так и с правого торцов. Если монтаж начат с левого края, то каждый следующий лист устанавливает последнее волну предыдущего листа. Этот прием облегчает работу при сборже.

      Край устанавливается по карнизу и крепится с выступом от карниза на 40-60 мм. Рекомендуем сначала скрепить три-четыре листа между собой, закрепить одним шурупом на коньке, выровнять строго по карнизу, затем крепить по всей длине.

      Установив и прикрепив одним шурупом первый кровельный листу конька, второй укладывают так, чтобы нижние края составляли ровную линию. Нахлест скрепляют одним шурупом по верху волны под первой поперечной складкой. Затем плотно состыкуйте листы. Скрепите 3-4 листа между собой и получивший ровный нижний край выровняйте строго по карнизу. И только после этого крепите листы окончательно к обрешетке.

      Крепление металлочерепицы к обрешетке

      Самонарезающиеся шурупы с уплотнительной шайбой ввинчивают в прогиб волны профиля под поперечной волной, перпендикулярно к листам. На один м кв профиля требуется 8 шурупов, с учетом того, что по краям лист крепится только в каждой второй волне.

      Места нахлеста по длине

      В местах нахлеста листы устанавливаются по поперечному рисунку (для нахлеста достаточно 250 мм) и крепятся как указано выше. В местах нахлеста крепление производится в каждую вторую волну под поперечным рисунком.

      Правила передвижения по кровле

      По профилю нужно ходить аккуратно, в обуви с мягкой подошвой, и наступать только в местах прохождения обрешетки и в прогиб волны волны.

      Уплотнительные ленты

      Обычно при установке кровли уплотнительные ленты используют только под коньком и на стыках крышек шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков.

      В местах нахлестов и сквозных отверстий для использования используют силиконовую массу или другой подобный герметик.

      Уплотнительные ленты аккуратно прибавляются небольшими гвоздями к профилю, и только после этого конек или стык покрывается планкой.

      Внутренний стык

      Для внутренних стыков на крышах, применяется стандартная планка для разжелобки. Нахлест планок должен составлять не 150 мм, а герметизация шва производится уплотнительной массой.

      На внутренний стык можно смонтировать накладку ендовы. Ее крепят без уплотнителей, заклепками или шурупами по верху волны профиля расстоянием от 300 до 500 мм.

      Ветровая планка

      Торцевая (ветровая) планка крепится к деревянному основанию шурупами.Если обрешетка выполнена согласно инструкции, то торцевая планка легко покрывает торец волны профиля.

      Установка коньковой планки

      Коньковая планка монтируется только после полной установки и крепежа всех кровельных листов. Не забудьте закрепить уплотнительную ленту под конек. Все шурупы и уплотнительная лента должны накрываться коньковой планкой. Коньковая планка крепится на каждой второй профильной волне шурупами, а торцы к коньку крепятся или шурупами или заклепками.

      Снегозадержание

      Чтобы избежать случайного случая или ущерба имуществу, необходимо предусмотреть установку снегозадержателя. Его крепят под вторым поперечным рисунком от карниза, т.е. с расстояниями около 350 мм от карниза. Крепление устанавливается под снегозадержатель на профиле, и крепится сквозь лист к обрешетке большими шурупами. Нижний край снегозадержателя крепится к профильному листу по каждой второй волне шурупами обычного размера.

      Сквозные отверстия

      Монтаж элементов сквозных отверстий, различных выходов и коммуникаций, а также пожарного люка, созданного по инструкции, приложенной к набору для установки элемента. Все зазоры между элементами и кровельными листами необходимо загерметизировать. Тяжелые элементы (такие как вентиляционная труба, крепятся сквозь сквозное отверстие к обрешетке.

      Монтаж металлочерепицы — инструкция пошагового выполнения работ в картинках и видео.

      Как правильно работать с металлочерепицей? Этот важный вопрос задаёт себе практически каждый застройщик, который выбрал для своей кровли этот современный, долговечный и очень практичный материал.

      Мы детально расскажем вам о том, как правильно устанавливать металлочерепицу, выполнив все рекомендации ее производителей. Так же мы расскажем, какая из монтажных схем будет эффективнее, и какая схема монтажа черепицы более эффективна.

      . Вызвать весь этот материал. Инструкция по монтажу работам с металлочерепицей необходима не только обычному застройщику, но и профессиональному строителю, независимо от масштаба вашей кровли.

      Технология монтажных работ

      Краткие сведения о кровельном «пироге»:

      В самом начале монтажных работ с металлочерепицей (обучающий видео файл скачать или просто посмотреть вы сможете немного ниже), вспомните некоторые основные понятия и схемы устройства кровельных «пирогов». Это название он заслужил из-за приличного количества слоев, которые имеют свои особые функции.

      Именно эти компоненты, при правильном и рациональном подборе необходимых материалов предоставят вам надёжную и долговечную крышу над головой.

      Совершенно не имеет значения, кто будет выполнять работы, вы сами или специально нанятая бригада квалифицированных рабочих, которые должны понимать, что крыша — это очень сложная система с множеством нюансов и деталей и здесь необходимо соблюдать все рекомендации производителей и общестроительных норм по монтажу металлочерепицы довольно строго.

      Как негативные последствия недоброкачественных работ могут проявляться не сразу.

      Например, если плохо уложить паро или гидроизол компоненты, то пар может конденсироваться в жидкость, и ваша крыша попросту будет медленно гнить. Помните, что для хорошего и долговечного монтажа вы должны учесть все требования к монтажу металлочерепицы.

      Монтаж основных элементов кровли

      1. Стропильные системы.
      2. Контррейка.
      3. Пленка гидроизоляционная.
      4. Брус для вертикальной обрешетки.
      5. Первый брус для горизонтальной обрешетки.
      6. Брус для горизонтальной обрешетки.
      7. Добавочная обрешётка.
      8. Ветровая доска.
      9. Желобной кронштейн.
      10. Планка для карнизов.
      11. Металлочерепица.
      12. Кровельный конёк.
      13. Коньковый уплотнитель.
      14. Слуховое окошко.
      15. Специальная теплоизоляция.
      16. Плёнка для пароизоляции.
      17. Подшивка для мансарды.

      Пошаговая инструкция по монтажу (Монтеррей или аналога)

      Инструмент и специальное оборудование

      Работа с черепом Монтеррей или её необходимо начать со специальной подготовки инструментов.В этом вам пригодиться:

      • Инструменты для резки листовой металлочерепицы.
      • Шуруповерт (лучше тот, который работает от аккумулятора).
      • Небольшой молоток.
      • Рейка. Желатильно ровная и длинная. Вы будете использовать её как правило.
      • Маркеры.

      Для резки черепицы из металла рекомендованный специальный инструмент.
      1. ножницы для резки металла (электрические или ручные).
      2. ножовки или электрические сабельные пилы с полотном.
      3. электрические ножницы просечные.
      4. Электролобзики.
      5. Дисковая пила с зубьями из победита ..
      После окончания работ требуется удалить металлическую стружку и опилки. Это делается специально для того, чтобы при ржавении они не смогли испортить антикоррозийное покрытие, нанесено на металлочерепицу.

      Внимание! Нельзя требовать резку металлочерепицы инструментарием с абразивным кругом. Например, при помощи болгарки. Иначе при воздействии высокой температуры на металлочерепице может разрушиться не только слой защитного полимера, но и специальное антикоррозийное покрытие из цинка.

      Из — за этой черепице запустится очень быстрая коррозия и в вашей кровле пойдут подтёки ржавчины.

      Монтаж по шагам:

      1. Начальный шаг это то, что стропила под металлочерепицу должна находиться в диапазоне 550-900 мм.

      Помните, что после вашей закупки утеплительных плит шаг стропил будет зависеть от ширины плитки. В утеплитель необходимо вставить сразу между стропилами в будущем крыше. В качестве основного материала для стропильной системы вы выбрать брусок с размерами 150 на 50 мм.

      После установки стропил требуется выполнить контрольное измерение ската. Также нужно проверить плоскость и прямоугольность всей конструкции. В этих целях выполнить замеры диагональных размеров в скатах.

      Если у вас обнаружилось небольшое отклонение, составляющее не более 10 мм, то вы сможете их самостоятельно скрыть при помощи специальных компонентов.

      2. Обратите внимание на то, что если вы используете для своей крыши металлочерепицу, то обязательный уклон для ската должен соответствовать величине в 14 °.

      Длину определяют основной размер — это будет длина ската. Его измеряют от начала конька до конца карниза, при этом учитывайте карнизный свес. Размер свеса составляет не менее 40 мм.

      Если вы собираетесь сделать скат на крыше больше чем 6 метров, чтобы вам понадобиться разбить листы на несколько кусков. Эти куски будут укладываться с перехлёстом.

      Вам выполнить выполнить внахлест около 15 см. Если вы используете использовать в установкеже длинные листы, то у вас получиться стыков поменьше, но укладывать их сложнее.

      3. В результате суточных колебаний температур на нижних поверхностях черепицы может собираться конденсат. Конденсат может давать и тёплый воздух, который попадает из самого дома в пространство под кровлей.

      Из — за избыточной влаги, излишнее пропитывание утеплителя водой, как следствие, его свойства происходит значительно хуже. В дальнейшем ваша крыша может полностью промерзать и образовывать на самой черепице. Стропила могут гнить, а внутри помещения появиться плесень.

      Для того что бы вы избежать всех негативных моментов при помощи металлочерепицы вам потребуется утеплитель правильной толщины.

      Помимо всего этого, технологии применяют технологию кровли из металлочерепицы, предполагают защиту для утеплителя и использование гидроизоляции и пароизоляции.

      Пары, содержащие влагу можно просто удалить, если вы сделаете в подкровельном натуральную вентиляцию. Этим вы обеспечите свободный потоки воздуха от козырька к карнизу.Для того, чтобы создать естественную вентиляцию вам понадобиться оставить между черепицей и гидроизоляцией свободное пространство.

      Пространство в толщину около 40 мм будет вполне достаточным для хорошей вентиляции. На карнизном свесе можно оставить небольшую щель, уплотнение из резины необходимо освободить небольшие отверстия.

      4. Раскатать гидроизоляцию строго горизонтально по всей поверхности стропил. Начните от края карниза, при этом сделайте привес в 20 мм.

      Между соседним полотнищем требуется сделать небольшой нахлест. Оптимальным размером нахлеста составляет 15 см.

      Пленка марок «Ютафол» и «Ютакон» пользуется стороной с цветной полоской на краю, наружу. Нельзя самовольно перевернуть плёнку.

      Вы можете найти рынок и в строительных магазинах огромное количество разнообразных типов плёнок, но для правильного выбора вам лучше спросить совет у менеджера.

      5. Вместе с монтажом гидроизоляции вы можете выполнить укладку кровельных покрытий с наружной стороны и теплоизолирующих материалов изнутри.

      Лучше будет, если вы установите теплоизоляционные плитки между самими стропилами.

      При этом нужно оставить небольшое пространство в 20 мм.

      В противном случае вся плёнка утратит свои свойства. Если у вас куплена плёнка марки «Тайвек», «Ютавек», то вам не нужно делать зазор.

      6. Закрепите параизоляцию на внутренней стороне стропилы при помощи степлера.

      Наиболее популярна пароизоляция «Ютафол H Сильвер» и «Ютафол H 110».

      Лучше покладывать полотна параизоляции внахлест.

      Для соединения використовуйте клейкую ленту.

      После того, как вы выполните все работы, то сможете приступить к облицовке.

      7. Обрешетку из бруса, который прошёл обработку при помощи антисептика. Вначале вам будет нужно прибить брусья сверху от гидроизоляционной плёнки, а затем крепить доски для обрешётки.

      Доски обрешетки, которые вы будете использовать класть первыми, необходимо использовать на порядок толще, чем все остальные.Они должны быть толще на 10-15 мм. После этого вы должны соблюдать ровное расстояние между брусками обрешётки.

      Когда вы работаете с прикрепленным верхним слоем, как черепица Монтеррей, то можете сделать второй брус, если отступ от нижнего края составит 300 мм. Измерения до середины следующей доски.

      Для материалов «МП Макси» отступ может составить не более 350 мм.

      Расстояние между осью в остальных брусьях может составить от 32мм на 100мм с черепицей «Монтерей» и 350 мм, черепицей «Супермонтерей» и 400 мм с «Макси».

      Вы можете работать с досками обрешётки немного большей длины, если шаг составил 1000 мм.

      Выполняйте сплошную обрешётку возле дымохода и слухового окна. Можно вам потребиться поднять торцевые планки над обычной обрешёткой. На высоту не больше, чем профиль самой черепицы.

      8. До монтажа черепицы вам понадобиться закрепить на внутреннем стыке у ската нижнюю планку у ендовы. Крепёж можно выполнять при помощи простого самореза.

      Если вам будет нужно произвести стыковку планок, то выполнить небольшой перехлёст в 100 — 150 мм. После этого вам будет нужно произвести разметку и подрезку листов черепицы. Правильный монтаж черепицы (фото слева) необходимо снизу и вверх.

      Вам нужно будет установить планку ендовы сверху у самого стыка листов.

      Внимание! — Узел наиболее уязвимое место крыши. В пресечении, выполнении ремонта черепицы из металла и всей кровельной системы, вам необходимо подходить к работе с монтажными работами, тщательно

      9. В целях обеспечения герметичности в примыкании черепицы к дымоходу или стенам на скатах вы можете сделать изнутри фартук. Для его строительства можно взять нижние брусья примыкания. Прислоните брусок к стене и произведите разметку бруска на кирпиче. Затем вы сможете пробить штробу, используя болгарку на линии, которую вы отметили. Затем вам нужно убрать пыль со стены и по возможности обмыть ее водой.

      Установку внутреннего фартука лучше начать со стеновой трубы, которые располагаются на нижней стороне от ската.Брусок немного подрезать в нужном месте и крепление на саморез.

      Используя данный алгоритм, вы сможете смонтировать фартук вокруг всей трубы.

      Когда создается стыковка планок, можно сделать небольшой выступ в 150 мм. После того, как вы заведете край фартука в штробу вам необходимо будет покрыть его герметиком на основе силикона.

      После вам будет нужно завести плоский лист под нижнюю кромку во внутреннем фартуке. Этот лист называется галстуком.

      Он обеспечит хороший сток для воды.Можно выбрать направление галстука и направить его или вниз или в ендову. По самому краю галстука вам будет нужно выполнить небольшой бортик. Его можно сделать, используя обычный молоток и плоскогубцы.

      Лист черепицы необходимо монтировать сверху от фартука или галстука. После укладки всего покрытия кровли вокруг дымохода вы можете приступить к работам с наружным фартуком. В работе с ним вы можете использовать верхние планки примыкания.

      Установку верхних кромок можно выполнить, как и нижних, только вам не нужно заводить верхнюю кромку в штробу, а выполнять крепление к самой стенке.

      Внимание: При вашем перемещении по металлочерепице на крыше вам строго нужно соблюдать правила личной безопасности.

      Необходимо обуть в мягкую и удобную для вас обувь. Стоит ступать только в естественные прогибы волн. Также вам стоит воспользоваться поясом монтажника и пристегнуться при помощи страховочного фала.

      10. Держатель желоба закрепить к самому нижнему брусу в обрешетке. Их способ монтажа, шаг зависит от того, какой тип водосточной системы вы будете использовать.

      Именно для этого и даётся инструкция по эксплуатации. Стоит обратить внимание на края водосточных желобов. Края должна располагаться немного ниже края самой черепицы.

      Отступ может составить около 25 — 30 мм. Это сделано для того, чтобы зимой ваш желоб не мог повредить снег, который сходит с крыши.

      11. Если у вашей водосточной системы имеется прямоугольное сечение, то желоба нужно просто вставлять и закрепить в держателях.

      Карнизные планки крепят к обрешетке на крыше, при этом нижние кромки планок перекрывают края желобов.Гидроизолирующую плёнку выводят над самой карнизной планкой (в целях стока конденсатов).

      Если вы производите установку желоба с круглыми сечениями, то стоит занести заднюю кромку сам выступ для фиксации. Установку планки карнизов по технологии описанной выше.

      Установке желобов с круглым сечением необходимо занести его задний край в зафиксированный выступ держателя.

      Карнизные планкиют установить немного выше, чем заключены.

      Подкровельную пленку выводят над карнизными планками.

      Инструкция по изготовлению мансардных окон

      12. Стоит сделать небольшой отступ и рассмотреть варианты кровли с применением мансардных окон. Количество ваших окон, которое необходимо для желаемого уровня света мансарды, можно легко определить при использовании полезных площадей стекления и площадей самого помещения.

      Лучше начинать с 1: 8 и доходя до 1:12. Если у вашей мансарды площадь около 100 м2, то суммарная площадь всех окон может составлять около 10 м2.

      Установку мансардных окон рекомендуют выполнять на высоте около 90-110 см над уровнем пола. Стоит учесть, что несколько маленьких окон дадут вашей мансарде больше солнечного света, чем одно громадное окно.

      Кроме всего этого вы сможете установить целые группы мансардных окон — горизонтальные, вертикальные или комбинированные. Обычно, окна устанавливают на саму обрешетку, но стоит крепить их сразу к стропилам при помощи саморезов.

      Проемы под само окно должны его общие размеры примерно на 40-60 мм в горизонтали и на 45 мм — в вертикали.Обычно установка окон на мансарде не вызывает у вас никаких затруднений.

      13. Первые листы ровняют по краю торца кровли и крепят сверху саморезом. Стоит выполнить козырёк у карниза около 40 мм.

      Далее уложить второй лист металлочерепицы с небольшим нахлестом. Можно просто подсунуть края второго листа под предыдущий.

      Листы соединить саморезами сверху от перехлёстов. Не стоит наглухо их фиксировать к брускам обрешётки. Лучше дайте им свободно перемещаться относительно самореза.(рис. В).

      Далее ид1т третий лист черепицы, который кладут по технологии второго. Далее вам разровнять все три листа относительно карниза и поставить их параллельно. Если вам нужно стыковать листы в длину, то стоит, укласть их в порядке, который указан в рисунке Б.

      14. Нижняя часть листов крепиться на саморезы в подошве волны черепицы.

      Шаг крепления — через одну волну. Следующий ряд самореза расположить в порядке шахматной доски.

      Чередовать требуется через одну волну.

      Боковой нахлест листа нужно скрепить саморезом по каждому гребню.

      На монтажные работы вы потратить около 6 — 8 саморезов на один квадратный метр.

      15. На торце кровли устанавливайте торцевые бруски с нахлестом в 50 мм.

      Их стоит закрепить при помощи саморезов через почти каждые 550-600 мм.

      На самой макушке вам лучше пользоваться саморезами длиной около 80 мм.Если будет нужно, то смело подрезайте планки.

      16. Планки на коньках можно использовать плоские или совсем круглые.

      Установить планку для круглых коньков стоит с того, что вы устанавливаете на него заглушки.

      Форма подбирается индивидуально под каждую крышу. Для коньков плоских совершенно не нужны заглушки.

      17. Под ваш конек можно положить фигурный уплотнитель, но заранее освободить все отверстия для вентиляции.

      На уже уложенный уплотнитель установить можно плоские или круглые коньки.

      Саморезы для конька составляют в длину около 80 мм и располагаются через одну волну.

      Нахлест между коньковой панелью составляет, где то 100 мм.

      Монтаж выхода для антенны

      18. Перед самой установкой требуется срезать всю верхнюю часть выхода антенны и оставить диаметр немного меньше диаметра стойки антенны.

      Затем антенный выход устанавливают на стойку при помощи киянки, добиваясь тем самым повторения контуров кровли.

      Стыки следует промазать клеем из силикона и прикрепить всё на саморезы.

      Монтажные работы с вентиляции

      19. В начале вам нужно разметить и вырезать аккуратное отверстие в черепице.

      Далее вы наносите силикон на элемент прохода и крепите все на саморезы к черепице.

      В проход вставляете вентиляцию, аккуратно выровняйте уровень и крепите на саморез.

      Если вы делаете вытяжку из дома, то вы будете использовать обычную трубку, которую вы будете крепить к пирогу кровли обычным скотчем.

      Установка лестниц

      20. для установки лестницы используйте кронштейн (4 шт. На секцию). Одевайте их на стойки в лестнице и фиксируйте саморезами. К самой кровельной поверхности лучше крепление в прогибы волн черепицы.

      В месте, где кронштейны граничат, вы можете произвести герметизацию. Которая будет с самого верха должна крепиться с использованием Специальной кронштейна.

      Монтаж и установка кровельных ограждений

      21. Для полного обеспечения безопасности в обслуживании вашей кровли на уровне карнизов вам нужно установить решетку вертикально.

      В этих случаях обрешетку выполнить сплошным слоем. Опоры для ограждений устанавливают в прогибы волны самой черепицы.

      Производит крепление кронштейна через специальную резиновую прокладку, используя только шурупы покрытые слоем цинка. Шаг опоры составляет примерно около 900 мм.

      Отрегулируйте ваши опоры относительно уклонов кровли и произведите тщательную фиксацию.

      Затем вам необходимо навесить на опоры, которые вы установили специальные кровельные ограждения. В местах сопряжений секций ограждения и опоры вам нужно просверлить отверстия в (12 мм вверху перекладины и 10 мм в низу перекладины), через эти отверстия вы соедините свои секции с опорами.

      Все отверстия вверху перекладин вам будет нужно прикрыть при помощи заглушек из полиэтилена.После того, как вся сборка завершилась, то вам нужно провести герметизацию всех мест соединений.

      Монтаж и установка переходных мостиков

      22. Для комфортного контроля и обслуживания дымоходов, телевизионных антенн и многих других элементов на крыше давно предоставлены специальные мостики для переходов.

      Эти элементы лучше всего монтировать на сплошной слой из обрешетки. Все опорные кронштейны для мостика крепят по технологии с креплением опорного ограждения.

      Наклон платформы регулируют при помощи подбора количества отверстий в креплении кронштейнов. Фиксацию этих форм лучше при помощи болтов М8х20. Лучше не жалеть и располагать по паре болтов с каждой стороны от платформы.

      Установка снегозадержателей на крышу из металлочерепицы

      23. Для того, чтобы предохраниться от сходов снега, как небольших лавин, вы можете произвести монтаж простых и удобных задержателей для снега. Бруски обрешётки должны быть под ними сплошными.

      Шаг кронштейна составляет около 1000мм. Кронштейны в конце устанавливают расстояние в 500 мм от конца снегозадержателей.

      Установку и монтаж снегозадержателей следует выполнить на удалении в 350 мм от краев кровельных карнизов.

      Если у вашей крыши имеется скат больше чем 8 метров, то вам понадобится промежуточный барьер из снегозадержателей. Помните, что установка снегозадержателей над окнами обязательна.

      Сточки зрения вы схитрить и использовать планку из металлочерепицы, как снегозадержатель.Эту планку можно легко прикрепить к дну используя при этом обычные саморезы.

      Правильное заземление кровли

      Для того, чтобы защитить вашу крышу от удара молнии седует выполнить защиту от молнии.

      Вы можете использовать различные громоотводы. Сетчатые, стержневые или тросовые. Ваш выбор должен быть правильным и опираться на многие факторы.

      На рисунках классические варианты защиты, где 1 — молниеприемник, 2 — опуск, 3 — заземляющие контуры, 4 — токовод.

      Особенные черты монтажных работ с другими типами:

      В этом тексте мы рассмотрели общие черты в устройстве кровель из черепицы, но особые ее виды значительно отличились и меть свои особые черты.

      Как видно из рисунков (для того, чтобы увеличить нужно кликнуть), монтажные работы с металлочерепицей «Каскад» осуществляют на обрешетку с шагами, отличными от черепицы «Монтерей» или «Элит».

      Все эти отличия вызываются различными размерами профилей.

      Монтажные работы с черепицей «Андалузия» с особыми Z-образными замками тоже имеет свои причуды. Специальная перфорация выполнена в части замка у этого вида черепицы. Это значительно упрощает размещение и работы по креплению листов черепицы на кровле. Крепления остаются скрыты.

      Благодаря этой хитрости вся кровля выглядит монолитной.

      Как крыть крышу — видео инструкция

      Часть 1:

      Часть 2:

      При покупке материалов — уточняйте у поставщиков все важные моменты, касательно технологий монтажных работ с данными видом продукции.

      Только строго выполнив все эти правила, у вас будет долговечная и красивая крыша над головой.

      Инструкция по монтажу металлочерепицы pdf, узнай как правильно уложить металлочерепицу

      Приветствую всех, на связи Виктор Ременец. И сегодня я пишу инструкции по монтажу металлочерепицы. Будут вопросы звоните или пишите, всегда рад помочь!

      Скачать инструкцию по монтажу металлочерепицы можно в конце статьи — PDF

      Монтаж металлочерепицы на здание необходимо выполнять правильно, поскольку от укладки этого материала зависит срок службы не только кровли, но и всего дома в целом.Весь каталог металлочерепицы вот представлен вот здесь. Как показывает наш личный опыт, большинство прорабов-исполнителей пропускают важные моменты технологии монтажа металло черепицы. Следовательно, хотелось бы акцентировать некоторые важные моменты, какие упускать категорически нельзя. Скачать инструкцию по монтажу.

      Первый этап

      • Обустройство стропил. Монтаж кровли начинается с установки стропильной системы. Детальнее про стропильную систему есть отдельная статья.Рекомендуется применять деревянные брусы, в которых шаг равен 600 мм. Максимально допустимый шаг 800 мм, сечение бруса не меньше — 50Х150 мм. Добавим момент, что шаг стропил имеет очень большое значение… если он будет допустим 1 метр, конструкция кровельная уже будет неустойчива к нагрузке. Проверить очень легко. Достаточно человеку с его средним весом 70-80 кг вылезти на крышу и замерять один показатель — не шатается от его веса конструкции? Скачать инструкцию по монтажу
      • Если вы чувствуете, что шатается — то будет колебаться при ветровых и снеговых нагрузках и металлочерепица на крыше.Соответственно будут появляться щели , будет затекать вода. Еще раз за демонтаж и уселение конструкции.

      Читать далее…

      Второй этап

      • Крепление подкровельной пленки. Если у Вас жилая мансарда или просто утепленный чердак, стоит на внутреннюю сторону стропил смонтировать паробарьер. При этом нужно использовать гвозди или скобы. Если вы планируете соорудить мансарду, стоит применять утеплитель.Его укладывают на паробарьер, размещая между стропилами. Наконец, на теплоизоляцию монтируют водоизолирующий материал — гидробарьер. При условии что у вас холодная не утепленная кровля паробарьер не обязательный. Скачать инструкцию по монтажу

      Просим приделять особое внимание качеству пленки гидробарьер и паробарьер для кровли. В этой статье мы говорили о качестве и разнице между дешевой и нормальной подкровельной пленкой.

      Компания Будсервис советует применять пленку, препятствующую образованию конденсата.Благодаря прочности продукции, ее специальному слою, который не пропускает влагу, в подкровельном пространстве накапливается конденсат. Гидроизоляцию крепят к стропилам с помощью строительных скоб или нержавеющих гвоздей с большой шляпкой. Прежде всего рулон необходимо раскатать вниз каркас по горизонтали. Нахлест должен быть не менее 150–200 мм. Запрещается сильно натягивать гидроизоляцию — оставлять провис между стропилами около 10-15 мм. Кроме этого, нельзя допускать касания пленки к утеплителю.Расстояние между ними должно быть не менее 30 мм. Скачать инструкцию по монтажу металло черепицы

      Между металлочерепицей и гидроизоляцией также должен быть зазор около 2–3 см. Он образовывается посредством крепления обрешетки и контррейки.

      Третий этап

      • Монтаж обрешетки. Перед этим нужно применять контррейку сечением 25Х50 мм. Ее крепят вдоль стропил по гидроизоляции сверху. Цель монтажа — дать возможность влаге беспрепятственно стекать вниз к водосточному желобу.Перпендикулярно контррейке крепится обрешетка. Для этой цели брус сечением 35Х100 или 25Х100 мм. Первая обрешетина укладывается под верхнюю ступеньки металлочерепичного листа, и этим она отличается от других частей обрешетки. Ее высота должна превышать высоту ступеньки на 15 мм. Скачать инструкцию по монтажу

      Первая обрешетина должна лежать параллельно карниз и быть прямым. Также она должна выступать за карнизную планку до середины водосточного желоба.Если это выполнить условие, вода не будет стекать по стенам здания. Вторую обрешетину монтируют через 300 мм от центра первой. Расстояние между второй и третей обрешетиной и межу всеми усилиями обрешетинами равняется 350 мм. Почему так? Все дело в профиле металло черепицы. После завершения монтажа обрешетки края всех ее элементов ровняются, а лишнее отрезается.

      • Монтирование капельника или планки карниза. Ее устанавливают на карнизную доску сверху и крепят теми же саморезами что и крышу.Нужно придерживаться нахлеста 5 см. На карнизную планку выводятся края гидроизоляции. Если у вас будет обыкновенный холодный чердак, то пароизоляция достаточно укладывать под потолок и покрыть слоем изоляции. Скачать инструкцию по монтажу

      Пятый этап монтажа

      • Установка планок ендов. Сначала рекомендуем узнать детальнее что такое ендова. После того как вы в осведомлены где она и зачем нужна можно поговоить и о том как ее крепить. Она укладывается на двойную обрешетку и крепится всеми теми же саморезами, что и кровля.Правда нахлест у нее должен быть не меньше 15 см, а то и 20 см. Вот и все .. ничего сложного. Есть и верхняя ендова — декоративная планка, закрывающая косые срезы металло-черепицы — крепится с шагом нахлеста 10 см поверх волны черепицы с помощью шурупов-саморезов. Скачать инструкцию по монтажу

      Шестой этап

      • Установка непосредственно металлочерепицы. Этот кровельный материал монтируется при помощи шурупов-саморезов. Неважно, с какого торца здания начинать монтаж — с правого или левого.Если установка началась с левого торца, нужно смонтировать следующий лист черепицы под последнюю волну первого листа. Так можно легить укладку. Соседний лист накрывает водосточную канавку. Низ листа должен выступать от карниза на 50 мм. Скачать инструкцию по монтажу

      Лучше всего проводить монтаж, прихватив шурупами по коньку 3–4 листа. Такой способ позволит выровнять их по карнизу и потом основательно закрепить по всей длине. Сначала крепится на коньке первый лист, затем второй и так далее.После выравнивания нужно ввинтить в гребень волны черепицы самонарезающие шурупы. Они крепятся перпендикулярно обрешетке под поперечной канавку. Крепеж должен располагаться зигзагом. Как правило, на 1 кв. м. использовать 6–8 шурупов. Следует учитывать, что по краям, возле конька и карниза листы монтируются через волну. Кроме того, листы укладываются внахлест под каждой поперечной канавкой по гребню волны. Скачать инструкцию по монтажу

      • Необходимо учесть еще важный момент по креплению металлочерепицы не только к обрешетке но и между собой.
        Инструкция по монтажу металлочерепицы: Инструкция по монтажу металлочерепицы

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
