Гофра металлическая для проводки: как выбрать правильно

Металлическая гофрированная труба

Гофрированная металлическая труба для электропроводки в последнее время находит все более широкое применение. Ее используют для защиты провода от механических повреждений, для защиты от тепловых воздействий и как защиту окружающих предметов от возгорания в случае повреждения провода.

Кроме того, металлическая гофра нашла широкое применение в качестве дополнительной защиты от поражения электрическим током, а также для защиты кабеля от агрессивных сред.

Виды и характеристики гофрированной трубы

Виды гофрированной трубы

Гофрированная труба представляет собой трубу с ребрами жесткости. Это позволяет ей не только переносить большие нагрузки, но и иметь определенную гибкость.

Такие свойства гофрированной трубы позволили ей получить широкое распространение не только в энергетике, но и в других сферах народного хозяйства.

Итак:

• Сейчас широкое применение получили гофрированные трубы из ПВХ, различных уровней стойкости к огню, и металлические трубы. Для прокладки электропроводки применяются трубы, изготовленные из обоих материалов.
• На данный момент промышленностью выпускается гофра для электропроводки металлическая с диаметрами в 16, 20, 25, 50 и 63 мм. В данном случае указан наружный диаметр трубы. Внутренний диаметр зависит от разных параметров и обычно указывается через знак дроби.
• Для прокладки проводки следует опираться именно на меньший внутренний диаметр. Ведь именно он указывает сечение доступное для прокладки кабеля. Здесь стоит отметить, что для монтажа следует брать трубы внутренним диаметром значительно больше диаметра провода.
• Гофрированная труба поставляется в бухтах разной длины. Это могут быть бухты, начиная от 15 метров и заканчивая 100 метрами длиной.

Металлическая гофра поставляется в бухтах

Характеристики металлической гофрированной трубы

Металлическая гофра для электропроводки может иметь различные характеристики и это следует учитывать при выборе и монтаже.

Все их можно увидеть в маркировке иностранной продукции. К сожалению, далеко не все отечественные производители так же приняли ее на вооружение.

Итак:

• В зависимости от стойкости к внешним нагрузкам гофры распределяют на:
  1. Очень легкая – нагрузка до 125Н/см²,
  2. Легкая – нагрузка до 320 Н/см²,
  3. Средняя – нагрузка до 750 Н/см²,
  4. Высокая – нагрузка до 1250 Н/см²,
  5. Очень высокая – нагрузка до 4000 Н/см².
• Также гофра разделяется по ударной прочности. Это могут быть значения от 0,5кг/100 мм до 6,8кг/100 мм.
• Также гофра отличается по номинальной температуре. Так минимальная температура может колебаться в пределах от -45°С до +5°С. Максимальная температура при этом может составлять от +60°С до +400°С.
• Ну и последним, но, пожалуй, одним из самых главных является параметр гибкости гофрированной трубы. Это может быть жесткая, гибкая, особо гибкая и гибкая с эффектом памяти труба.

Применение металлической гофрированной трубы

Металлическая негорючaя гофрa для электропроводки нашла широкое применение в электротехнике. Сфера ее применения достаточно широка и регламентируется нормами ПУЭ (Правила устройства электроустановок).

На фото приведен пример использования гофры при прокладке провода по горючим поверхностям

Итак:

• Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
• Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
• Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
• Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом п.2.1.64 ПУЭ требует полной герметичности применяемых рукавов.
• Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Стоит отметить! Что, откровенно говоря, в большинстве случаев выполнить это достаточно затруднительно. Для этого может потребоваться установка большого количества распределительных коробок, но возможность такой замены металлическая гофрированная труба для электропроводки обеспечивает.

Преимущества и недостатки использования металлической гофры

Но не только нормы ПУЭ заставляют применять гофру. Данный способ защиты имеет массу дополнительных преимуществ, и более высокая цена монтажа проводки в металлической гофре не является весомым ограничивающим фактором.

Использование металлической гофры в промышленных целях

Так к достоинствам использования гофры можно отнести:

• Срок службы до 50 лет.
• Легко одевается на провод своими руками без применения дополнительных приспособлений.
• Защита от механических повреждений и грызунов.
• Не восприимчива к атмосферным воздействиям и воздействиям агрессивных сред.
• При заземлении, что необходимо делать согласно норм ПУЭ, обеспечивает дополнительную защиту от поражения электрическим током.
• Дает возможность замены поврежденных участков кабеля.
• Является полностью не горючим материалом.
• Металл является экологически чистым материалом.
• Имеет небольшой вес.

А вот недостатков применения негорючая гофра для электропроводки практически не имеет.

Сюда можно отнести:

• Более высокая стоимость прокладки провода в гофре.
• Увеличение срока монтажа электропроводки
• Возможность образования и скопления влаги в гофре, что может привести к снижению сопротивления изоляции провода.

Стоит отметить! Что при использовании металлической гофры нормы ПУЭ требуют исключить возможность скопления влаги. Для этого гофру необходимо монтировать так, чтобы в нижней точке была возможность дренажа влаги.

Вывод

Использование металлической гофры является достаточно эффективным способом повышения надежности электроснабжения и исключения вероятности развития пожаров. При этом использование данного материала достаточно просто, и многочисленные видео на нашем ресурсе продемонстрируют вам легкие способы монтажа гофры на кабель или проводку.

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.

522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

• Распространяющие горение или не распространяющие такового;
• Имеющие защиту от коррозии или без таковой;
• Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;

Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п. 6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

Классификация	Транспортирование, монтаж и эксплуатация при температуре не менее, °С
1	+5
2	-5
3	-15
4	-25
5	-45

Таблица 2: верхний предел диапазона температур

Классификация	Эксплуатация и монтаж при температуре не более, °С
1	60
2	90
3	105
4	120
5	150
6	250
7	400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

• Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
• Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
• Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
• Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
• Металлические – обладают хорошей устойчивостью к механическим воздействиям.

Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

• Материал, из которого изготовлена гофра;
• Степень пыле- влагоустойчивости;
• Допустимый диапазон температур;
• Устойчивость к горению;
• Сопротивление электрическому току;
• Геометрические параметры;
• Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

• Белые – подходят для слаботочных цепей;
• Серые  — для размещения кабеля электропроводки;
• Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
• Зеленые – предназначены для прокладки линий связи;
• Красные – для монтажа силовых цепей на открытом воздухе;
• Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

• Очень легкая – минимальная величина сопротивления удару;
• Легкая – слабая механическая устойчивость, но отличная гибкость;
• Средняя – хорошо подходят для размещения в стенах;
• Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
• Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

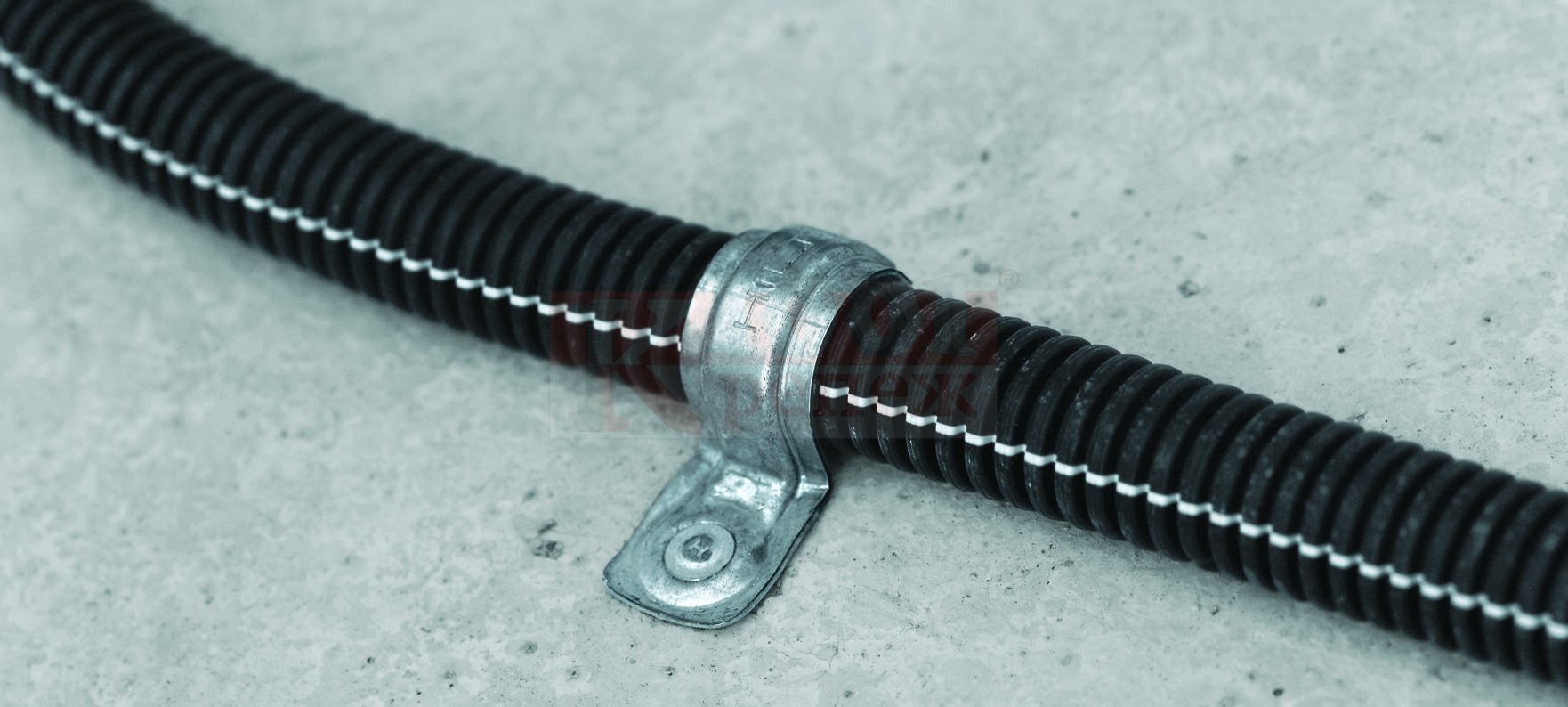

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п.14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

• Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
• На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
• Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;

Рис. 9. Подключение от вводного щитка

• Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
• Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
3. Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Содержание статьи

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

• При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
• При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

  Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

• При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
• При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

• Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
• ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

  Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

• ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
• Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов



Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

• Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
• Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Трубы гофрированные двустенные ПНД IEK®

Трубы гофрированные двустенные ПНД IEK®

НОВИНКА

IEK GROUP локализовала производство гофрированных двустенных труб ПНД IEK® на собственном предприятии в Ясногорске, Тульской области. Гофрированные двустенные трубы ПНД IEK® производятся на высокотехнологичных автоматизированных линиях ведущих зарубежных компаний, что обеспечивает стабильное качество продукции.

Трубы гофрированные двустенные ПНД применяются при прокладке кабеля под землей, для организации электроснабжения в дорожном строительстве, при реконструкции городских коммуникаций, строительстве аэропортов и других объектов транспортной инфраструктуры.

Основные преимущества

Высокие эксплуатационные характеристики: кольцевая жесткость, гибкость, ударная прочность. Уникальная конструкция профиля. Гладкая внутренняя поверхность для протяжки кабеля. Широкий диапазон рабочих температур.

Технические характеристики

Изготовлены из первичного материала.

Диаметр: гибкие — 40, 50, 63, 75, 90, 110 мм,
жесткие — 110 мм.

Длина: гибкие — 50 или 100 м (под заказ любая длина),
жесткие — 6 м.

Температура эксплуатации: -55

Продукция упакована на поддонах оптимальной высоты, укрыта и обмотана защитной от UV-лучей непрозрачной плёнкой в 4 слоя Комплектация: труба, стальная протяжка 0,8мм, муфта соответствующего диаметра

График нагрузки на примере CTG12-110-K04-050-R Труба гофр. двустенная ПНД d=110мм красная (50 м) IEK

^®

Видеоматериалы

Гофрированные двустенные трубы ПНД IEK® производятся на высокотехнологичных автоматизированных линиях ведущих зарубежных компаний, что обеспечивает стабильное качество продукции.

Труба гофрированная двустенная ПНД IEK® имеет уникальную конструкцию. Кольцевая жесткость более 750 ньютонов на 20см. В этом ролике проведён эксперимент с превышение норм нагрузки. Смоделирована ситуация наезда строительной техники на трубу. После нагрузки более 500кг труба восстановила свою геометрию, отсутствуют видимые сколы и трещины. Труба сохранила свои защитные свойства и может быть использована для подземной прокладки кабеля.

На видео испытание ударом трубы гофрированной двустенной ПНД IEK® по ГОСТ Р МЭК 61386.24-2014 пп 10.3. В результате испытания труба и её внутренний слой не деформировался, нет признаков разрушения целостности, нет трещин, позволяющих проникать свету или воде. Калибровочный шар, имитирующий протяжку кабеля, проходит через трубу под собственным весом без начальной скорости при вертикальном положении образца. Двустенная труба IEK обладает необходимой прочностью, что соответствует ГОСТ Р МЭК 61386.24-2014 тип «Нормальная (код N)».

Ассортимент

Наименование

Труба гофр. двустенная ПНД d=40мм красная (50м) IEK

Труба гофр. двустенная ПНД d=50мм красная (50м) IEK

Труба гофр. двустенная ПНД d=63мм красная (50м) IEK

Труба гофр. двустенная ПНД d=75мм красная (50м) IEK

Труба гофр. двустенная ПНД d=90мм красная (50м) IEK

Труба гофр. двустенная ПНД d=110мм красная (50м) IEK

Труба гофр. двустенная ПНД d=110мм красная жесткая (6м) IEK

Наверх

Гофрированная труба для кабеля, гофротрубы, ПВХ, ПВД, гофра для земли, цены, VSE-E

Труба гофрированная ПВХ

Гофрированная труба для кабеля является эластичным каналом круглого сечения, применяющимся при укладке электрической проводки во время выполнения строительных работ, а также телевизионных, телефонных компьютерных сетей. При их изготовлении использован негорючий пластик. Проводка может быть как открытого, так и скрытого типа. Труба гофрированная ПВХ применяется при прокладке кабеля в труднодоступном месте, в котором сложные условия для установки жесткой конструкции.  При укладке в бетон или цементную стяжку существуют их специальные тяжелые конструкции.

Гофра армированная для кабеля всегда есть в наличии на нашем складе.

Гофротрубы для кабелей и их типы

Легкие гибкие рукава (степень механической устойчивости невысокая). Используется при внутренней и наружной прокладке. Можно применять только поверх натяжных потолков,  под конструкциями из гипсокартона, другими словами в местах, где на проводку не оказывается прямое давление. Данное приспособление не выдерживает тяжелые и резкие нагрузки.

Тяжелые варианты со средней прочностью. Можно монтировать в бетоне, земле и штукатурке.

Сверхтяжелая ПНД труба гофрированная для кабеля предназначена  для прокладки  проводки и  выдерживают  повышенную нагрузку. Применяются в местах, где необходимо обеспечение  особенно высокой безопасности (учреждениях здравоохранения и образования, других общественных учреждениях с высокой частой  посещаемости).

Гофротрубы, гофрированная труба из ПВХ, конструкция

Гибкая и жесткая гофрированная труба для кабеля имеет два слоя  полимерного материала — внутренний и внешний. Внешний слой представлен горфополиэтиленом низкого давления, защищающим  внутренний слой из гладкого полиэтилена с высоким  давлением. Внутренняя гладкая поверхность защищает изделие от его внутреннего перетирания и слишком быстрого изнашивания. Для протягивания внутри гофры кабеля после монтирования внутри трубы протягивают проволоку.

ПНД труба гофрированная для кабеля и их преимущества:

• Простой и удобный монтаж, позволяющий положить кабель за минимальное время. Протяжку кабеля облегчает наличие стального зонда;
• Гибкая гофрированная труба для кабеля обеспечивает прокладывание кабеля без применения поворотов и специальных соединителей;
• Гофротруба по сравнению с другими системами отличается более дешевой стоимостью;
• ПВХ труба не способна проводить электроток и считается отличным изолятором;
• Материал производства трубы соответствует требованиям пожарной безопасности, поэтому обладает негорючестью.
• При монтировании труб применяются специальные клипсы (обычные,   с защелкой и дюбелем, с хомутом,  с защелкой).
• Диаметр трубы выбирают в соответствии с предназначением устройства, подключенного к нему и  толщиной кабеля.

Трубы гофрированные ПВХ, требования к диаметру:

• Для сетей телефонного и сигнализационного типа, а также приборов освещения – 16 мм;
• Для розеток и выключателей – 20 мм;
• Гофротруба для соединения между собой распределительных коробок и с распределительными щитками – 25 мм;
• Для соединений, которые проводятся между этажами – 40-50 мм.
• Рекомендации по прокладыванию гофрированных труб
• Запрещено протягивание нескольких сетей в одно трубе;
• Необходимо избегать соприкосновений гофротруб с острыми углами;

Гофра для кабеля и бетон

При укладке в бетон гофру фиксируют до заливки раствора, а протяжку производят после заключительного создания стены. Обратившись в наш интернет – магазин, Вы сможете выбрать необходимый товар по приемлемой цене.

Так же у нас вы всегда можете заказать аксессуары для гофрированных труб.

Таблица химической стойкости ПВХ и ПНД труб

Купить пластиковую гофрированную трубу всегда можно у нас, в гипермаркете электротехники ВСЕ-Е, звоните, оформляйте товар через корзину.

Эту страничку в интернете ищут по запросу: гофрированная труба для кабеля цена Киев, гофра для кабеля стойкая к ультрафиолету, гафрированная труба, пвх гофрированная, пнд труба гофрированная для кабеля, гофра для земли.

Автор: МЕГА КАБЕЛЬ

Гофра для электропроводки — назначение, виды и монтаж

Тот, кто занимался реконструкцией свое домашней электросети в старых домах или квартирах, сталкивался с тем, что проводка когда-то вмуровывалась в стены «как есть», то есть непосредственно по изолированным кабелям наносился слой штукатурки или бетонного раствора. Скажем прямо – такое закрытие электромагистралей имеет немало недостатков, способно в ряде случаев стать предпосылкой для нешуточной аварии.

Гофра для электропроводки

В наше время, при реконструкции старой сети или прокладке новой, кабели и провода часто рекомендуют  заключать в дополнительное защитное покрытие. Для этой цели была разработана удобная гофра для электропроводки. Такая защитная оболочка представлена множеством типов, но всегда представляет собой трубу с ребристыми стенками, за счет чего она становится и более прочной, и очень гибкой.

Чтобы правильно выбрать подобную дополнительную изоляцию для электрического кабеля, не совершив ошибок, необходимо знать, чем отличаются различные типы гофры между собой.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

• Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Разновидности гофрированных изоляционных труб

Гофра разделяется на несколько типов по разным критериям. Это также следует учитывать, определяясь с выбором материала.

Прочность трубы

По прочности изоляционная труба подразделяется на следующие варианты:

• Легкая гофра имеет тонкие стенки и обладает хорошей гибкостью, поэтому ее используют для прокладки кабеля, который не испытывает высоких нагрузок, за отделочным материалом стен и потолков. Изделие не отличается устойчивостью к механическим воздействиям и способно выдержать нагрузку до 320 Н / 5 см.
• Тяжелая в прочностной категории гофрированная труба имеет более прочные стенки и выдерживает нагрузку до 750 Н / 5 см. Она может быть применена для скрытого монтажа проводки в стенах, а также в стяжке. Широко применяется в монолитном строительстве.
• Сверхтяжелая гофра имеет толстые стенки, поэтому способна выдержать нагрузки до 1250 Н / 5 см, но обладает не столь хорошей гибкостью. Такие изделия используются для укладки в стяжку или же для подземного прокладывания кабеля. Из-за повышенной жесткости для поворотных зон трубы рекомендуется использовать специальные уголки, так как минимальный радиус изгиба получается довольно большой.

Армированная гофротруба способна выдерживать очень серьёзные механические нагрузки без деформации или разрыва.

• Армированная гофрированная труба. В этой разновидности изделий внутри пластиковой оболочки расположена проволочная спираль, что делает трубу более прочной и позволяет ее использовать при подземной проводке или при монтаже кабеля по улице. Этот вариант изоляции, благодаря наличию армирования, выдерживает нагрузку до 4000 Н / 5 см.

Приспособление для укладки кабеля в гофру

В продаже можно найти гофрированные трубы с проволочной протяжкой или без нее. Протяжка – это токая прочная стальная струна, проходящая по всей длине трубы внутри Удобство гофры с протяжкой заключается в простоте укладывания кабеля в защитную оболочку.

Гофрированная трубка с установленной внутри нее струной-протяжкой.

Если труба не имеет протяжки, то уложить гибкий кабель внутрь нее, особенно в том случае, если он имеет большую длину, будет весьма проблематично.

Материал изготовления гофрированных труб

Гофрированные защитно-изоляционные трубы производятся из нескольких материалов — это поливинилхлорид (ПВХ), полипропилен (ППР), полиэтилен низкого давления (ПНД), полиамид (ПА), металл. Иногда применяются и комбинации нескольких материалов.

Сложилось так, что каждому из материалов (преимущественно) соответствует свой цвет, поэтому на этот фактор также необходимо обратить внимание.

Материалы имеют разные характеристики, поэтому изделия должны соответствовать поставленным задачам.

Цвет и внешний вид гофры	Краткие характеристики гофрированных труб и область их применения
	ППР — полипропилен. Трубы из него производятся чаще всего в синем оттенке. Этот материал нельзя назвать негорючим, поэтому используется такая гофра обычно для протяжки проводки, на которой не предполагается высокой нагрузки. Пример – сигнальные линии. ППР отличается хорошей устойчивостью к влажности и ультрафиолету. Изделия обладают повышенной эластичностью, поэтому их легко монтировать. Диапазон эксплуатационных температур полипропилена достаточно широк и составляет от -40 до +45 градусов. Благодаря своим качествам гофрированные трубы могут использоваться, как внутри помещений, так и в условиях улицы. Из ППР производятся как обычные, так и армированные гофрированные трубы.
	ПВХ — поливинилхлорид. Гофрированные трубы из ПВХ чаще всего имеют серый цвет. Материал является самозатухающим, то есть не распространяет пламя, поэтому при коротком замыкании предотвращается распространения очага горения. Поливинилхлорид устойчив к воздействию влаги, поэтому может быть использован как в сухих, так и во влажных помещениях. К слову – это наиболее часто используемый в строительстве тип гофры.
	ПНД — полиэтилен низкого давления. Трубы из него могут быть черного или оранжевого цвета. Материал горючий, но обладает высокой влагостойкостью, а также устойчив к химическим воздействиям. Полиэтиленовая гофра обладает высокой эластичностью, что значительно упрощает проведение монтажных работ. Эксплуатационные температуры варьируются от -40 до +90 градусов. Изделия могут быть использованы для защиты кабелей, прокладываемых в стяжке, в штробах, проложенных в стенах, выстроенных из негорючего материала, а также в условиях улицы.
	Металл. Эта разновидность гофрированной изоляции производится из оцинкованной или нержавеющей стали, поэтому обладает влагостойкостью. Материал не горюч, устойчив к химическим и механическим воздействием, а также к высокому давлению и динамическим нагрузкам, ультрафиолету и внешним температурам — диапазон очень широк, от -60 до + 400 градусов. Кроме этого, металл обладает биологической инертностью, то есть не является благоприятной средой для грибковых образований, не привлекает насекомых и грызунов. Материал н за счет полимерного внутреннего покрытия — обладает диэлектрическими качествами. Однако, в силу высокой теплопроводности существует вероятность скопления конденсата внутри трубы, что может привести к снижению сопротивления изоляционного слоя кабелей. Металлические трубы применяются для изоляции проводки в деревянных строениях, а также в условиях улицы. Соединений кабеля внутри металлической гофры, используемой на улице, быть не должно.
	ПА — полиамид, трубы темно-серого цвета. Изоляция обладающая отличными характеристиками — это высокая устойчивость к химическим и атмосферным воздействиям, широкий диапазон эксплуатационных температур: от — 60 до +157 градусов. Материал обладает высокой гибкостью, превосходящую эластичность других полимеров. Изоляция не поддерживает горение, соответствует всем требованиям противопожарной безопасности, устойчива к влаге. Простота монтажа и протяжки кабеля внутри гофры значительно ускоряет работу. Используются изделия из этого материала для монтажа проводки внутри и снаружи зданий.

При приобретении гофры из любого из вышеназванных материалов, чтобы удостовериться в ее качестве, следует запросить у продавца копии сертификатов противопожарной безопасности и соответствия, а также гигиенического заключения.

Уже говорилось, что наиболее массовой в использовании является гофра из ПВХ. У нее вполне подходящие характеристики по основным параметрам практически для любых участков строительства дома.  Поэтому ее параметры можно выделить особо.

Труба гибкая гофрированная ПВХ серии FL (легкая) и FH (тяжелая)

Наименование параметров	Показатели
Материал изготовления	Самозатухающая полимерная композиция на основе ПВХ
Стандарт изготовления	ГОСТ 50827-95
Степень защищенности оболочки	IP55
Прочность:
— для серии FL	350 Н / 5 см при t 20 °C
— для серии FH	750 Н / 5 см при t 20 °C
Диапазон температур проведения монтажа проводки	от -5 до +60 °C
Диапазон температур эксплуатации	от -25 до +60 °C
Диэлектрическая прочность	2000 В (50 Гц) в течение 15 мин.
Сопротивление изоляции гофротрубы	не менее 100 МОм (500 В) в течение 1 мин.
Огнестойкость	Самозатухающие, не поддерживающие горения
Цвет	стандартно — серый , RAL7035

Цены на гофру

гофра

Конструктивные особенности гофры

Изоляционная труба подразделяется также  по своему конструктивному строению на однослойный и двухслойный вариант.

Двухслойный и однослойный вариант гофрированной трубы ПНД.

• Полимерные трубы могут состоять из одного или двух слоев. К двухслойным изделиям относится армированная изоляция, так между двумя слоями полимера, внутренним и наружным расположена спиральное армирование металлической пружиной. Однако, двухслойными могут быть и не армированные трубы — в одних внутренний слой повторяет рельеф гофры, в других имеет гладкие стенки. Гофра с гладкими внутренними стенками наиболее удобна для укладки в нее кабеля, так как он не встретит препятствий на своем пути. Недостаток лишь в том, что подобные гладкостенные трубы имеют довольно-таки высокую стоимость.

Металлическая гофрированная трубка, покрытая ПВХ-оболочкой

• Металло-полимерные трубы иногда состоят из трех слоев — полимерное покрытие, помимо внутренней тонкой оболочки, наносится и снаружи. Этот вариант, пожалуй, самый качественный в плане защиты проложенных кабелей от механической нагрузки и от проникновения влаги и пыли. Металло-полимерные изоляционные трубы способны обеспечить пожаробезопасность даже при высоких нагрузках. Не по зубам изделия из этого материала и грызунам, равно, как и другие металлические гофры.

Размерные параметры гофрированных труб для электрической проводки

Гофрированные трубы для обустройства электрической проводки производятся в довольно широком диапазоне диаметров — от 16 до 65 мм. При выборе подходящего варианта изделия необходимо учитывать, что оценивать придется внутренний и наружный диаметр.

В случае если планируется в одну гофру поместить несколько кабелей, ее диаметр необходимо подобрать так, чтобы незанятым оставалось не менее 65% площади поперечного сечения трубы. Это связано с тем, что слишком «плотное соседство» нескольких кабелей способно привести к их перегреванию, поэтому оставленный пустое пространство необходимо для лучшего отвода тепла.

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, мм	Внутренний диаметр, мм	Длина в стандартной заводской бухте, м
16	10.7	50 или 100
20	14.1	50 или 100
25	18.3	25 или 50
32	24.3	25 или 50
40	32.5	15
50	39.6	15
63	50.6	15

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Перейти к расчётам

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

• Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
• К выключателям и розеткам используется трубка диаметром не менее 20 мм.
• От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
• Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
• Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
• Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий.

Бухта гофрированной трубы ПВХ с протяжкой.

Поставляется гофра в продажу в бухтах по 100, 50, 25 или 15 метров, в зависимости от материала изготовления, класса жёсткости и наружного диаметра трубы. Можно приобрести и метражом, но цена в этом случае зачастую становится несколько выше.

Необходимо подчеркнуть, что все без исключения изделия, предназначенные для электротехнического монтажа, рекомендуется приобретать только в специализированных магазинах. Изделия в них могут быть и дороже, но зато и качество — намного выше, поэтому такие цены вполне обоснованы. Следует постоянно иметь в виду, что в этом сегменте рынка, увы, гуляет очень много недоброкачественных подделок.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Закрепив кабель к протяжке, рекомендуется этот соединительный узел «облагородить» изолентой, чтобы он не зацеплялся о внутреннюю гофрированную поверхность трубы.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

• В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
• Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
• Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

На этой иллюстрации представлены варианты протягивания кабеля через гофрированную трубку в одиночку и с привлечением помощника.

Некоторые мастера протягивают кабель в гофре уже после ее закрепления на поверхности стены или потолка, или же в штрабе. При обустройстве электрической проводки в квартире или доме участки между распределительными коробками, выключателями, розеточными группами, светильниками — небольшие, и, как правило, прямые, максимум, имеющие один-два плавных поворота. Поэтому проблем с протяжкой кабеля в гофре возникнуть не должно. Кстати, такой подход может применяться и при замене вышедшего из строя кабеля на новый, без вскрытия отделки, закрывающей проводку.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.



Если проводка-«воздушка» проходит по улице, то гофра подвешивается на натянутый металлический трос.

• При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Цены на гофрированную трубу

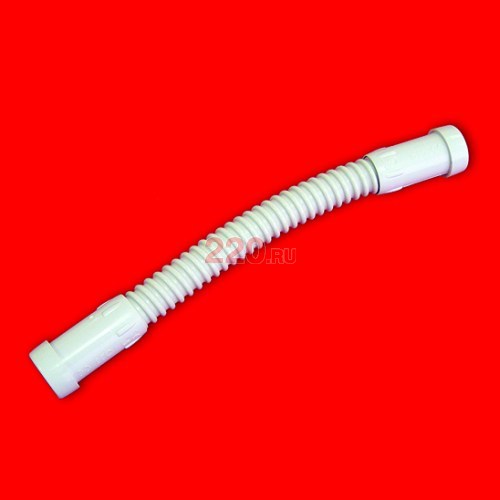

труба гофрированная

Пластиковые клипсы, которые традиционно используются для фиксации полипропиленовых или металлопластиковых водопроводных труб, отлично подходят и для крепления гофры.

• Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.



Дюбель-хомут и дюбель-шпилька для крепления гофры в штрабе.

• Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется  «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

Вариант закрепление проводки над подвесным потолком – затяжками по подвесам

• В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

• Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
• Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

Если предусмотрена прокладка нескольких кабелей, расположенных в разных изоляционных трубках, то их монтируют параллельно друг другу, делая минимальное количество плавных поворотов. Монтаж в несколько ярусов – категорически запрещен.

• Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

Поворот кабеля может быть осуществлен через распределительную коробку.

• Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
• В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.

• Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

• Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
• Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Кабель NYM с надежной тройной изоляцией.

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Видео: Как же будет правильнее – электропроводка в гофре, или без нее?

Трубы гофрированные из ПВХ



Шланг гофрированный ПВХ с кондуктором.

Таблица выбора минимального диаметра гофрированных труб в зависимости от площади сечения и количества жил кабеля (Информация приведена для кабеля типов NYM, ВВГ, а также проводов типов ПВС, ПВ3, ПВ1)

Площадь поперечного сечения провода, кв. мм	Количество проводов, шт.	Внешний диаметр трубы, мм
1,5	2/3/4/5	16/16/20/20
2,5	2/3/4/5	16/16/20/25
4	2/3/4/5	20/20/25/25
6	2/3/4/5	20/25/32/32
10	2/3/4/5	25/32/32/40
16	2/3/4/5	32/32/40/40
25	2/3/4/5	32/40/50/50
35	2/3/4/5	40/50/50/63
50	2/3/4/5	50/50/63/63
70	2/3/4	50/63/63
95	2/3	63/63
120	2	63
150	2	63





Технические параметры:

Условия изготовления гофры:	ТУ 2247-001-97341529-2008
Материал гофры:	Поли Винил Хлорид самозатухающий.
Диапазон температур применения гофры:	от -40° C до +45° C
Температуре окружающей среды при монтаже:	-5° C до +60° C
Степень защиты от воздействия окружающей среды:	IP55 по ГОСТ 14254 (МЭК 529)
Минимальный радиус изгиба на 360 градусов:	радиус изгиба равен трем наружным диаметрам трубы
Протяжка (в гофре с зондом):	стальная проволока 2 класса, диаметром 0,9 мм — ГОСТ 9389-75
Нагревостойкость и огнестойкость:	по ГОСТ Р 50827 (МЭК 670-89)
Цвет гофры:	серый RAL 7035
Срок хранения упакованной гофры:	2 года в упаковке изготовителя

Габаритные размеры гофрированных труб:

Продукция	Внешний диаметр гофры D, мм	Внутренний диаметр гофры d, мм	Длина в бухте, м
гофра д16 гофра д20 гофра д25 гофра д32 гофра д40 гофра д50 гофра д63	16±0,4 20±0,4 25±0,4 32±0,4 40±0,4 50±0,4 63±0,4	10,7-0,3 14,1-0,3 18,3-0,4 24,3-0,4 31,2-0,4 39,6-0,5 50,6-0,6	100±2 100±2 50±2 25±2 15±2 15±2 15±2



Трубы   гoфрированные ПВХ с зондом (гофротрубы с протяжкой)
Труба гофрированная 16мм ПВХ (серая) с зондом легкая (арт.11601)	61001	16мм	м
Труба гофрированная 20мм ПВХ (серая) с зондом легкая (арт.12001)	61002	20мм	м
Труба гофрированная 25мм ПВХ (серая) с зондом легкая (арт.12501)	61003	25мм	м
Труба гофрированная 32мм ПВХ (серая) с зондом легкая (арт.13201)	61004	32мм	м
Труба гофрированная 40мм ПВХ (серая) с зондом легкая	61005	40мм	м
Труба гофрированная 50мм ПВХ (серая) с зондом легкая	61006	50мм	м

Процесс армирования гофрированной стальной лентой для кабелей со свободными трубками

Оптические волокна телекоммуникационного класса, отнесенные к категории рекомендаций ITU-T, необходимо защитить внутри труб, а затем обернуть лентами или пряжей перед тем, как покрыть атмосферостойкой полимерной оболочкой. В типичных случаях применения одинарное покрытие из полиэтилена или поливинилхлорида защищает оптические волокна внутри от изменений окружающей среды.

Однако в некоторых средах развертывания кабелей требуется более надежная защита.Например, если кабели проложены вдоль железнодорожных путей или закопаны под дорогой, где интенсивное движение транспортных средств, нам необходимо добавить дополнительные слои защиты к оптоволоконному кабелю. В большинстве случаев, когда требуется дополнительная механическая прочность, броня из гофрированной стальной ленты может решить эту задачу. Броня из гофрированной стальной ленты защищает внутренние волокна от возможных атак грызунов и термитов.

Обычно производители волоконно-оптических кабелей используют стальные ленты из нержавеющей стали (SS) и стальные ленты с электролитическим хромированием (ECCS).Нержавеющая сталь стоит дорого и увеличивает стоимость кабеля. Следовательно, в последнее время появилась тенденция использовать гофрированную ленту ECCS.

Имеющиеся в продаже ленты ECCS, которые используются в армировании оптоволоконных кабелей, имеют номинальную толщину 0,15 миллиметра. Обе стороны лент ECCS покрыты сополимерным материалом, обычно тонкими слоями полиэтилена. Слой сополимера имеет типичную толщину 0,05 миллиметра. Таким образом, общая толщина ленты ECCS будет;

0.15 мм + 0,05 мм x 2 = 0,25 мм

Вышеуказанная толщина относится к простой ленте ECCS, которая поставляется в бухтах / рулонах по 2 или 4 километра. Рулоны загружаются на стальную ленту Pay-off в машине для обшивки оболочки. Если вы посмотрите на линейную схему машины для обшивки оболочки, там может быть много модулей компенсации в зависимости от конструкции кабеля, который производитель волоконно-оптического кабеля намеревается производить. Например, если производитель кабеля хочет использовать стеклянную пряжу или арамидную пряжу и водоблокирующие / слюдяные ленты вместе с гофрированной лентой, ему необходимо разместить разные модули компенсации для каждого из элементов.

Типичная линейная диаграмма линии обшивки может выглядеть, как показано ниже;

Помимо многожильного сердечника / кабеля с внутренней оболочкой Pay-off, который является основной платой, может быть несколько модулей компенсации, таких как;

— Серверный модуль размотки пряжи

— Разматыватель стальной ленты

— Разматыватель водоблокирующей ленты

Простая лента, проходящая через гофроагрегат, будет гофрирована. Процесс гофрирования придает ленте форму волны с гребнем и впадиной.Расстояние между соседними впадинами или гребнями называется шагом. Шаг 2,5 мм обычно устанавливается на заводе по производству оптоволоконных кабелей.

Высота гофра обычно составляет 0,8 мм. Однако после прохождения через экструзионные инструменты высота гофра уменьшится. Мы увидели сокращение от 30 до 40 процентов. Таким образом, эффективная высота гофры внутри кабеля будет около 0,5 мм.

Это часто вызывает споры, когда на предприятии по производству оптоволоконного кабеля проводится инспекция третьей стороной.Производители кабеля представляют спецификацию кабеля с гофрированной стальной ленточной броней с высотой гофры 0,8 мм (это установленное значение на машине). После того, как спецификация утверждена заказчиком и когда они отправят инженера-инспектора для проверочных испытаний, инженер-инспектор настаивает на том, чтобы показать значение 0,8 мм, когда на практике высота гофра может быть меньше установленного значения.

Сам процесс гофрирования — очень простой механический процесс. Стальная лента проходит через гофрированные ролики, управляемые двигателем, и гофрируется.Высоту гофры можно регулировать, изменяя настройки в гофроагрегате.

Процесс формовки гофрированной стальной ленты (Courtsey : Youngsky )

Немного сложная часть применения гофрированной стальной ленты — это «формование». Выбор формовочного инструмента, подходящего к внешнему диаметру внутренней жилы / внутренней оболочки кабеля, требует определенных навыков и расчетов. В противном случае направление нахлеста гофрированной ленты может измениться между процессами, что приведет к потере оболочки и / или разрыву ленты.

Соединение лент во время работы экструзионной машины также требует специальных навыков. Опытные операторы станков могут выполнить эту задачу, которая включает — удаление сополимерных покрытий с концов лент, точечную сварку и прикрепление внешней сополимерной пленки и ее плавление вместе с лентами — без ошибок в течение ограниченного времени. Скорость линии обшивки может быть снижена до менее 20 метров в минуту. Имеется аккумуляторный блок, в котором хранится достаточно простой ленты, чтобы обеспечить резервное питание и обеспечить процесс соединения.

Все эти дополнительные процессы, материалы и навыки увеличивают стоимость оптоволоконного кабеля. Со временем гофрирование стальной ленты стало более простым процессом с развитием удобных в использовании машин и автоматизации этого процесса.

Статьи по теме

Как выбрать тип брони для оптических кабелей?

Тип брони, используемой в оптоволоконных кабелях

Гибкий металлический кабельный канал из оцинкованной стали с гофрированным пластиковым покрытием — Купить продукт на сайте Jiangsu Kinson Conduit Industry Co., ООО

Материал: (внутренний слой) из оцинкованной стальной ленты со специальной изоляционной обработкой
(внешний слой) из ПВХ-сырья (анти-УФ, анти-старение)
Цвет: черный или серый.
Рабочая температура: -10 ℃ ~ 80 ℃

Применение: Используется для защиты проводов на железных дорогах, двигателей, инженерных систем движения, кондиционеров
, различного оборудования, оборудования автоматического управления, электростанций, химической промышленности
, системы распределения электроэнергии, системы связи , Суда,
особняков, заводских построек, а также открытые участки на открытом воздухе.
Применение: защита проводов / кабелей, изоляция, гидроизоляция, а также красивый внешний вид проводки.
Как использовать: Пропустите провода / кабели через трубы перед установкой соответствующего типа соединений JS-DPJ.

Арт.	Метрическая система	G	Внешний диаметр и допуск (мм)	Естественный изгиб (мм)	Максимальное осевое усилие (Н)	упаковочная единица (метр)
JSH-6	Φ6	3/16 «	9.00 ± 0,25	40	335	200
JSH-8	Φ8	1/4 «	11,8 ± 0,30	45	470	100
JSH-10	Φ10	5/16 «	13,3 ± 0,30	55	590	100
JSH-12	Φ12	—	14,9 ± 0,30	60	710	100
JSH-13	Φ13	3/8 дюйма	15.9 ± 0,30	65	765	100
JSH-15	Φ15	—	18,1 ± 0,35	80	885	100
JSH-16	Φ16	1/2 «	19,1 ± 0,35	85	940	100
JSH-19	Φ19	—	22,9 ± 0,35	95	1120	50
JSH-20	Φ20	3/4 «	23.9 ± 0,35	100	1180	50
JSH-25	Φ25	1 «	29,5 ± 0,40	120	1450	50
JSH-32	Φ32	1-1 / 4 «	38,7 ± 0,45	150	1885	25
JSH-38	Φ38	1-1 / 2″	45,2 ± 0,45	180	2240	25
JSH-51	Φ51	2 «	57.5 ± 0,50	220	3000	20
JSH-64	Φ64	2-1 / 2 «	73,5 ± 1,50	310	3770	10
JSH- 75	Φ75	3 «	84,5 ± 2,00	350	4400	10
JSH-100	Φ100	4″	109,0 ± 3,0	410	4700	10
JSH-125	Φ125	5 дюймов	135.0 ± 4,0	480	5100	10
JSH-150	Φ150	6 «	165 ± 5,0	550	5600	10

1. Превосходное качество:

Все материалы, которые мы использовали, относятся к 1-му классу, наши гибкие стальные трубы с ПВХ-покрытием имеют высокое качество
, оборудование и техника очень продвинуты. Мы уделяем большое внимание
каждой детали качества от производства до упаковки.

2. Конкурентоспособные цены:
Мы сами закупили материалы для нашей профессиональной дочерней фабрики, чтобы применять их к производству,
поэтому наша стоимость ниже, чем у других, и цены намного более конкурентоспособны.

3. Удобство покупки:
Покупатели могут найти здесь всю необходимую фурнитуру и получить все необходимые товары в более короткие сроки.
Вроде установочные винтовые муфты \ штуцеры компрессионные \ хомуты подкосов \ переходные втулки и тд.
4.Хорошие услуги:
Весь наш торговый персонал профессионален и предан своему делу, и мы предлагаем хорошее предложение в соответствии с
требованиями различных обычаев разных стран. Самое главное, что Кинсон всегда несет ответственность за наши продукты,
мы предлагаем полный комплект послепродажное обслуживание. Экспорт в Северную Америку, Ближний Восток, Азию и другие страны и регионы.

Страница не найдена | Prysmian Group

НАСТОЯЩИЙ ВЕБ-САЙТ (И СОДЕРЖАЩАЯСЯ ЗДЕСЬ ИНФОРМАЦИЯ) НЕ СОДЕРЖИТ И НЕ ЯВЛЯЕТСЯ ПРЕДЛОЖЕНИЕМ НА ПРОДАЖУ ЦЕННЫХ БУМАГ ИЛИ ПРЕДЛОЖЕНИЯ НА ПОКУПКУ ИЛИ ПОДПИСКУ НА ЦЕННЫЕ БУМАГИ В СОЕДИНЕННЫХ ШТАТАХ, АВСТРАЛИИ, КАНАДЕ ИЛИ ЯПОНИИ ПРЕДЛОЖЕНИЕ ИЛИ ЗАЯВЛЕНИЕ ТРЕБУЕТ РАЗРЕШЕНИЯ МЕСТНЫХ ОРГАНОВ, ИНАЧЕ БУДЕТ НЕЗАКОННЫМ (« ДРУГИЕ СТРАНЫ, »).ЛЮБОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ БУДЕТ ПРОВОДИТЬСЯ В ИТАЛИИ В СООТВЕТСТВИИ С ПЕРСПЕКТИВОМ, ОБЯЗАТЕЛЬНО РАЗРЕШЕННЫМ CONSOB В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ НОРМАМИ. ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ ЗДЕСЬ, НЕ БЫЛИ ЗАРЕГИСТРИРОВАНЫ И НЕ БУДУТ ЗАРЕГИСТРИРОВАНЫ В СОЕДИНЕННЫХ ШТАТАХ В соответствии с Законом США о ценных бумагах от 1933 года с внесенными в него поправками («Закон о ценных бумагах № ») ИЛИ В СООТВЕТСТВИИ С ДРУГИМИ ДЕЙСТВУЮЩИМИ ПРАВИЛАМИ СТРАН И НЕ МОГУТ ПРЕДЛОЖИТЬСЯ ИЛИ ПРОДАТЬ В СОЕДИНЕННЫХ ШТАТАХ ИЛИ «U. S. PERSONS », ЕСЛИ ТАКИЕ ЦЕННЫЕ БУМАГИ НЕ ЗАРЕГИСТРИРОВАНЫ В соответствии с Законом о ценных бумагах, ИЛИ ДОСТУПНО ОСВОБОЖДЕНИЕ ОТ РЕГИСТРАЦИОННЫХ ТРЕБОВАНИЙ Закона о ценных бумагах.КОМПАНИЯ НЕ ПРЕДНАЗНАЧЕНА ДЛЯ РЕГИСТРАЦИИ КАКОЙ-ЛИБО ЧАСТИ ПРЕДЛОЖЕНИЯ В СОЕДИНЕННЫХ ШТАТАХ.

ЛЮБОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В ЛЮБОМ ГОСУДАРСТВЕ-ЧЛЕНАХ ЕВРОПЕЙСКОЙ ЭКОНОМИЧЕСКОЙ ЗОНЫ (« EEA »), КОТОРОЕ ВЫПОЛНЯЛО ДИРЕКТИВУ ПРОЕКТА (КАЖДЫЙ, « СООТВЕТСТВУЮЩИЙ ГОСУДАРСТВУ ЧЛЕНА »), БУДЕТ ПРЕДСТАВЛЯТЬСЯ УТВЕРЖДЕНО КОМПЕТЕНТНЫМ ОРГАНОМ И ОПУБЛИКОВАНО В СООТВЕТСТВИИ С ДИРЕКТИВОМ PROSPECTUS («РАЗРЕШЕННОЕ ПУБЛИЧНОЕ ПРЕДЛОЖЕНИЕ , ») И / ИЛИ ПРЕДОСТАВЛЯЕТСЯ ИСКЛЮЧЕНИЕМ ПО ДИРЕКТИВЕ PROSPECTUS ОТ ТРЕБОВАНИЯ К ПРЕДЛОЖЕНИЮ НА ПУБЛИКАЦИЮ.

СОГЛАСНО, ЛЮБОЕ ЛИЦО, ПРЕДСТАВЛЯЮЩЕЕ ИЛИ НАМЕРЕННОЕ ПРЕДЛОЖЕНИЕ ЦЕННЫХ БУМАГ В СООТВЕТСТВУЮЩЕМУ ГОСУДАРСТВЕ-ЧЛЕНАХ, ЗА ИСКЛЮЧЕНИЕМ РАЗРЕШЕННОГО ПУБЛИЧНОГО ПРЕДЛОЖЕНИЯ, МОЖЕТ СДЕЛАТЬ ЭТО ТОЛЬКО В ОБСТОЯТЕЛЬСТВАХ, В КОТОРЫХ НЕТ ОБЯЗАТЕЛЬСТВ ИЛИ КОМПАНИИ ИЛИ ОБЯЗАТЕЛЬСТВ МЕНЕДЖЕРОВ ОПУБЛИКОВАТЬ ПРОЕКТ В СООТВЕТСТВИИ СО СТАТЬЕЙ 3 ДИРЕКТИВЫ ПРОЕКТА ИЛИ ДОПОЛНИТЕЛЬНО В СООТВЕТСТВИИ СО СТАТЬЕЙ 16 ДИРЕКТИВЫ ПРОЕКТА В КАЖДОМ СЛУЧАЕ В ОТНОШЕНИИ ТАКОГО ПРЕДЛОЖЕНИЯ.

ВЫРАЖЕНИЕ «ДИРЕКТИВА ПРОСПЕКТА» ОЗНАЧАЕТ ДИРЕКТИВУ 2003/71 / EC (ДАННАЯ ДИРЕКТИВА И ПОПРАВКИ К НЕЙ, ВКЛЮЧАЯ ДИРЕКТИВУ 2010/73 / EC, В СТЕПЕНИ, ВНЕДРЕННОЙ В СООТВЕТСТВУЮЩЕМ ГОСУДАРСТВЕ-ЧЛЕНАХ, ВМЕСТЕ С ЛЮБЫМ УЧАСТНИКОМ) .ИНВЕСТОРАМ НЕ СЛЕДУЕТ ПОДПИСАТЬСЯ НА ЦЕННЫЕ БУМАГИ, УКАЗАННЫЕ В ДАННОМ ДОКУМЕНТЕ, ЗА ИСКЛЮЧЕНИЕМ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ В ЛЮБОМ ПЕРСПЕКТИВЕ.

Подтверждение того, что сертифицирующая сторона понимает и принимает вышеуказанный отказ от ответственности.

Информация, содержащаяся в этом разделе, предназначена только для информационных целей и не предназначена и не открыта для доступа никому, кто находится или постоянно проживает в США, Австралии, Канаде, Японии или в любой из других стран.Я заявляю, что я не проживаю и не проживаю в США, Австралии, Канаде, Японии или других странах, и я не являюсь «США». Лицо »(согласно Положению S Закона о ценных бумагах). Я прочитал и понял вышеуказанный отказ от ответственности. Я понимаю, что это может повлиять на мои права. Я согласен соблюдать его условия.

Questo SITO интернет (Е LE Informazioni IVI CONTENUTE) НЕ CONTIENE Н.Е. COSTITUISCE UN’OFFERTA Д.И. Vendita Д.И. Strumenti FINANZIARI О РАС SOLLECITAZIONE ДИ ДИ Acquisto Оферта О SOTTOSCRIZIONE Д.И. Strumenti FINANZIARI NEGLI Stati Uniti, в Австралии, Канаде О Giappone О В QUALSIASI ALTRO PAESE NEL QUALE L’OFFERTA O SOLLECITAZIONE DEGLI STRUMENTI FINANZIARI SAREBBERO SOGGETTE ALL’AUTORIZZAZIONE DA PARTE DI AUTORITÀ LOCALI O COMUNQUE VIETATE AI SENSI DI LEGGE (GLI « ALTRI» PAESI).QUALUNQUE OFFERTA PUBBLICA SARÀ REALIZZATA В ИТАЛИИ SULLA BASE DI UN PROSPETTO, APPROVATO DA CONSOB IN CONFORMITÀ ALLA REGOLAMENTAZIONE APPLICABILE. GLI STRUMENTI FINANZIARI IVI INDICATI NON SONO STATI E NON SARANNO REGISTRATI AI SENSI DELLO US SECURITIES ACT DEL 1933, COME SUCCESSIVAMENTE MODIFICATO (IL « SECURITIES ACT »), O AI SECURITIES ACT «O AI SECURITIES ACT », O AI SECURITIES PAUSE NORISPOLLE PREVIEW E NONISPOLLE PAYNO, E-CORI-N-E-CORI-N-N-N-E-P-N-N-N-N-S-N-D-E-N-E-P-N-N-N-N-N-E-N-N-N-S-N-N-D-E-N-E-P-N-N-N-N-N-N-N-D-E-N-E-N-N-N-N-N-N-N-S-N-N-D-E-N ПРЕДЛОЖЕНИЕ O VENDUTI NEGLI STATI UNITI OA «США ЛИЦА »SALVO CHE I TITOLI SIANO REGISTRATI AI SENSI DEL SECURITIES ACT O IN PRESENZA DI UN’ESENZIONE DALLA REGISTRAZIONE APPLICABILE AI SENSI DEL SECURITIES ACT.NON SI INTENDE EFFETTUARE ALCUNA OFFERTA AL PUBBLICO DI TALI STRUMENTI FINANZIARI NEGLI STATI UNITI.

QUALSIASI DI Strumenti Оферта FINANZIARI В QUALSIASI Stato MEMBRO DELLO SPAZIO ECONOMICO EUROPEO ( « СМ ») CHE ABBIA RECEPITO LA DIRETTIVA PROSPETTI (CIASCUNO ООН « Stato MEMBRO RILEVANTE ») SARA EFFETTUATA SULLA БАЗА DI UN PROSPETTO APPROVATO DALL’AUTORITÀ COMPETENTE E PUBBLICATO IN CONFORMITÀ A QUANTO PREVISTO DALLA DIRETTIVA PROSPETTI (L ‘« OFFERTA PUBBLICA CONSENTITA ») E / O AI SENSI DI UN’ESENZIONE DAL REQUISITO DIRETTIVA PUBBL.

CONSEGUENTEMENTE, CHIUNQUE EFFETTUI O INTENDA EFFETTUARE UN’OFFERTA DI Strumenti FINANZIARI В UNO Stato MEMBRO RILEVANTE Диверса ДАЛЛ «Pubblica CONSENTITA Оферта» può FARLO ESCLUSIVAMENTE LADDOVE NON SIA PREVISTO ALCUN OBBLIGO PER LA Societa O UNO DEI СОВМЕСТНОЕ GLOBAL КООРДИНАТОРОВ O DEI МЕНЕДЖЕР DI PUBBLICARE RISPETTIVAMENTE UN PROSPETTO AI SENSI DELL’ARTICOLO 3 DELLA DIRETTIVA PROSPETTO O INTEGRARE UN PROSPETTO AI SENSI DELL’ARTICOLO 16 DELLA DIRETTIVA PROSPETTO, В RELAZIONE СКАЗОЧНОЕ ПРЕДЛОЖЕНИЕ.

L’Espressione «DIRETTIVA PROSPETTI» INDICA LA DIRETTIVA 2003/71 / CE (СКАЗКА DIRETTIVA E LE RELATIVE MODIFICHE, нонче LA DIRETTIVA 2010/73 / UE, NELLA MISURA В НПИ SIA RECEPITA NELLO Stato MEMBRO RILEVANTE, UNITAMENTE QUALSIASI MISURA DI ATTUAZIONE NEL RELATIVO STATO MEMBRO). GLI INVESTITORI NON DOVREBBERO SOTTOSCRIVERE ALCUNO STRUMENTO FINANZIARIO SE NON SULLA BASE DELLE INFORMAZIONI CONTENUTE NEL RELATIVO PROSPETTO.

Conferma, который соответствует сертификату и принимает заявление об отказе от ответственности.

У меня есть документы, содержащие информацию, представленную в разделе, посвященном окончательной информативной и не имеющей прямого доступа к получателям доступа ко всем лицам, которые находятся в негражданском государстве, в Австралии, Канаде или Джаппоне или уно дельи Алтри Паэзи. Dichiaro di non essere soggetto резидент или trovarmi negli Stati Uniti, в Австралии, Канаде или Giappone o uno degli Altri Paesi e di non essere una «лицо США» (ai sensi della Regulation S del Securities Act). Ho letto e compreso il отказ от ответственности sopraesposto.Comprendo Che può condizionare i miei diritti. Accetto di rispettarne i vincoli.

Одномодовый кабель Cleerline SSF с гофрированной стальной броней из 6 волокон на открытом воздухе / для захоронения

Где я и как я сюда попал?

Если вы задумываетесь над этим извечным вопросом, мы можем помочь (немного). Эти «панировочные сухари» показывают вам путь к этому продукту через наше меню.

Номер детали

Это номер детали для этого элемента.Он есть у каждого продукта, и этот не исключение.

Избранное

Если эта звезда золотая, она в вашем списке «фаворитов». Если это просто набросок, то это не так, но, возможно, вы просто еще недостаточно хорошо его знаете.

Как только вы узнаете его поближе, вы можете нажать на звездочку, чтобы добавить ее в избранное. Щелкните его еще раз, чтобы удалить. Легко, правда?

Описание

Если вы еще не могли сказать, это описание продукта.- сказал нуф.

Выбранный элемент

Вы также увидите, что выбранный в данный момент элемент выделен в меню. Таким образом вы сможете легко найти похожие товары в той же категории.

Изображения продуктов

Это прекрасное изображение этого продукта. У нас есть несколько ракурсов или ракурсов для большинства продуктов. Нажмите на увеличительное стекло над изображением, чтобы поближе познакомиться с этим продуктом.

Обзор продукта

Мы переходим к мелочам …

Что такого хорошего в этом продукте, спросите вы?

Этот список функций вам подскажет. И мы даже даем вам знать, в каких областях применения этот продукт действительно будет сиять.

Фотографии продукта

Если вы пропустили их раньше, вот и снова эти прекрасные изображения продуктов.

Требуется изображение с высоким разрешением? Щелкните их правой кнопкой мыши, чтобы загрузить на свой компьютер.

Технические характеристики

Stickler для подробностей? Мы тоже! Вот подробные характеристики этого продукта.

Вы также можете скачать спецификации в формате pdf в разделе «Краткий обзор».

Ваша цена

Когда вы войдете в систему, вы увидите здесь свои цены на этот продукт.

Наличие

Когда вы войдете в систему, вы увидите наши доступные уровни запасов, перечисленные здесь для любого из наших сайтов доставки, на которых есть этот продукт в наличии

Опции продукта

Для многих продуктов есть опции. Здесь вы можете выбрать один из доступных вариантов для этого продукта (цвета, длина, упаковка, количество и т. Д.)

Заместители

Похоже, у нас есть альтернатива для этого продукта, либо он был заменен, либо производство прекращено.

Отметьте связанные здесь товары, чтобы увидеть похожие товары, которые мы можем предложить.

Еще больше возможностей

Хотите видеть все варианты в списке, а не в раскрывающемся списке? Вы делаете это, щелкая здесь. Это позволяет сравнивать цены и доступность всех вариантов сразу.

В корзину

Когда вы решили, что это именно то, что вам нужно, нажмите кнопку «Добавить в корзину».

Вы найдете эти кнопки тележки почти на каждой детали, чтобы упростить заказ того, что вам нужно, и тогда, когда вам это нужно.

Краткий обзор

Здесь вы найдете марку, к которой относится этот продукт, а также любые сопутствующие документы. Сюда входят спецификации, изображения, инструкции по эксплуатации и многое другое.

Другое необходимое

Здесь вы найдете список других продуктов, которые работают с продуктом, который вы просматриваете.Вы можете легко добавить их в корзину, чтобы убедиться, что у вас есть все необходимое.

Необходимые продукты и аксессуары

Если для правильной работы продукта, который вы просматриваете, требуется другой продукт или аксессуар, вы найдете его здесь. Добавьте его в корзину одним нажатием кнопки.

Уф, вот и все …

Если у вас есть вопросы, на которые нет ответа на этой странице продукта, позвоните профессионалам в Liberty (или одному из наших контактных лиц).Мы рады помочь.

Контакты В изобилии!

Кстати, если вы пропустили это раньше, под этой кнопкой вы найдете контакты службы поддержки клиентов, а также технические контакты для всех наших брендов.

Спасибо, что посетили нашу страницу продукта!

Cleerline 2 Strand волоконно-оптический кабель прямого захоронения с гофрированной стальной броней — 1000 Ft

[Централизованно-хранимая_Экспот]

Этот товар хранится только на определенных складах и может быть недоступен для самовывоза.

[DoubleMoneyBack_Program_Espot]

На этот продукт распространяется наша двойная гарантия возврата денег. Узнать больше >>

[Third_Party_Product_Espot]

в наличии instockstockalert скоро будет звонок нет на складе звонок по прибытии выполненопартнером

[ { «catentry_id»: «312002», «Атрибуты»: { } } ]

— Заказывая этот продукт с индивидуальными характеристиками, вы подтверждаете, что продажа является окончательной, и продукт не может быть возвращен или обменен.

— Отправьте нам образец дерева, к которому вы хотите, чтобы динамик соответствовал. Ваш заказ будет отложен на срок до 14 дней, так как мы ждем вашего образца древесины. Если образцы не получены в течение 14 дней, ваш заказ будет отменен. Отправьте свой физический образец вместе с копией вашего приказа Триады по указанному ниже адресу.

Динамики Triad
Продажи — RUSH — Образец краски
15835 NE Cameron Blvd.
Портленд, ИЛИ 97230 — Ваш заказ будет отложен на срок до 14 дней, пока мы ждем ваш образец цвета. Если образцы не получены в течение 14 дней, ваш заказ будет отменен. Ваш образец должен быть однотонным. Дерево, разноцветные обои / ткани и искусственная отделка НЕ ​​МОГУТ быть отправлены в качестве образцов для индивидуального подбора краски. Пожалуйста, отправьте свой физический образец цвета вместе с копией вашего Приказа Триады по адресу, указанному ниже.

Динамики Triad
Продажи — RUSH — Образец краски
15835 NE Cameron Blvd.
Портленд, ИЛИ 97230

Описание

Двухжильный оптоволоконный кабель Cleerline Direct Burial достаточно прочен практически для любых условий.Внутренняя гофрированная стальная броня обеспечивает превосходное сопротивление раздавливанию. Этот кабель также рассчитан на УФ-излучение, что делает его идеальным для любого применения вне помещений.

Cleerline 2 Strand волоконно-оптический кабель прямого захоронения с гофрированной стальной броней — 1000 футов

Двухпрядный оптоволоконный кабель Cleerline Direct Burial достаточно прочен практически для любых условий. Внутренняя гофрированная стальная броня обеспечивает превосходное сопротивление раздавливанию. Этот кабель также рассчитан на УФ-излучение, что делает его идеальным для любого применения вне помещений.

Гофрированная стальная броня

Под внешней оболочкой из ПВХ, рассчитанной на УФ-излучение, находится гофрированная стальная броня, обеспечивающая сопротивление раздавливанию до 675 фунтов.

Продолжайте

Почувствуйте большую пропускную способность на большом расстоянии. Многомодовое волокно Cleerline позволяет передавать сигнал 10 Гбит / с на расстояние до 1000 футов без потери соединения, делая ваш мир намного меньше.

Увидимся позже, медь

В отличие от медных проводов, на оптоволокно не влияют электромагнитные помехи (EMI) или радиочастотные помехи (RFI).Установив его, вы практически забудете, что он там есть.

Безопасность прежде всего

Пора избавиться от ударной нагрузки в проводке. Многомодовое волокно Cleerline не проникает через кожу или мягкие ткани, поэтому с ним безопасно работать. Кроме того, заделка на 50% быстрее по сравнению с другими стандартными стекловолокнами.

Технические характеристики

2ACS50125OM3PE
10 Гбит / с до 1000 футов
Включено в список ETL OFNP C (ETL) США — CSA FT6, прямое захоронение, стойкость к УФ-излучению
Черный
Диаметр сердечника: 50 мкм ± 2.5 Диаметр оболочки: 125 мкм ± 0,7 Мягкое отслаивание: 250 мкм ± 0,7 Внешний диаметр кабеля: 9 мм
от -20 ° C до 75 ° C
от -30 ° C до 60 ° C
62 фунта
1000 футов
без патронов: 15 мм
Для установки: 2000 (450) Н (фунт-сила) Для продолжительной нагрузки: 600 (135) Н (фунт-сила)
OM3
2 нитки
3000 N

[ProductPageSupportTabEspot]

Вспомогательные документы

Информация о партнерской гарантии

Мы хотим максимально упростить нашу партнерскую программу.Поэтому мы обрабатываем все претензии напрямую. Конкретные условия гарантии и подробности от производителя приведены ниже. Ознакомьтесь с полной гарантией Cleerline.

Волоконно-оптический кабель, проложенный под землей (FA) с гофрированной стальной лентой (ECCS), броня

Арт. Спецификация: Рекомендации ITU-T G.652D и G.6555C
STEL K — 016-2009

ЛЕГЕНДА
Цветное ядро ​​оптического волокна
Тиксотропный заполняющий гель
Экструдированная трубка из ПБТР
Твердая оцинкованная стальная проволока с полиэтиленовым покрытием (GSW) Центральный прочный элемент
Наполнитель
Состав для заливки желе
Полиарамидная пряжа
Спирально перекрывающаяся водоблокирующая лента
Продольная алюминиевая лента (барьер для влаги)
Внутренняя оболочка из ПЭВП (черная)
Гофрированная стальная лента (ECCS) Броня
Наружная оболочка из ПЭВП (черная)

Примечание:
* Полиэтиленовый армированный волокном пластик (FRP) является дополнительным по запросу.

Обозначение типа кабеля и волокна
SM.D B-LT: одномодовое оптоволокно G.652D, прямое скрытое оптоволокно
NZDS.C B-LT: оптоволокно со сдвигом ненулевой дисперсии G.655C, прямое скрытое оптоволокно

КОНСТРУКЦИЯ И РАЗМЕРЫ КАБЕЛЯ
ВОЛОКОННО-ОПТИЧЕСКОЕ — ПРЯМАЯ ЗАКУПКА
С ГОФРИРОВАННОЙ СТАЛЬНОЙ ЛЕНТОЙ БРОНЯ
Обозначение	Число	Число	Число	Минимум	Внешний кабель	Масса	Стандарт
	из	из	волокон	Толщина	Диаметр	кабеля	Длина
	Волокна	Трубы	на трубу	Оболочка LAP	Номинал	Прибл.
–	ядра	ядра	ядра	мм	мм	кг / км	м
4/1 т	4	1	4	2,2	18,2	282	4000
6/1 т	6	1	6	2,2	18,2	283	4000
12/3 т	12	3	4	2.2	18,2	284	4000
12/2 т	12	2	6	2,2	18,2	283	4000
16/4 т	16	4	4	2,2	18,2	285	4000
18/3 т	18	3	6	2,2	18,2	284	4000
24/2 т.	24	2	12	2.2	19,3	317	4000
24/4 т	24	4	6	2,2	18,2	285	4000
36/6 т	36	6	6	2,2	18,2	287	4000
36/3 т	36	3	12	2,2	19,3	319	4000
48/4 т	48	4	12	2.2	19,3	320	4000
60/5 т	60	5	12	2,2	19,3	321	4000
72/6 т	72	6	12	2,2	19,3	322	4000
84/7 т	84	7	12	2,2	21,0	373	3000
96/8 т	96	8	12	2.2	21,0	374	3000
120/10 т	120	10	12	2,2	24,5	512	3000
132/11 т	132	11	12	2,2	24,5	513	3000
144/12 т	144	12	12	2,2	24.5	515	3000
216/18 т	216	18	12	2,2	24,3	515	3000
240/20 т	240	20	12	2,2	26,0	579	3000
264/22 т	264	22	12	2,2	26,0	582	3000
288/24 т	288	24	12	2.2	27,5	643	3000
312/26 т	312	26	12	2,2	27,5	646	3000

Символ
Применимый стандарт: Другие технические характеристики доступны по запросу

Производство сборных конструкционных стальных катушек, катушек для скручивания кабеля и барабанных крутильных машин из сверхпрочной стальной конструкции

Стальные барабаны с конструкционным и гофрированным фланцем предназначены для использования с кабельной разводкой. машинное и экструзионное оборудование.Катушки предназначены для внутренней обработки и транспортировки. требования.

Стальная катушка с гофрированным фланцем Обшивка фланца из гофрированной стали Легкая, но прочная конструкция фланца Применяется дополнительная гладкая внутренняя футеровка фланца Плоский стержень или двутавровый фланец по периметру Боковые распорки для крутильных машин Размеры фланца до диаметра 142 дюймов
Катушки из конструкционной стали Катушки из конструкционной стали, армированные фланцем Высокопрочная и долговечная катушка Плоский стержень или двутавровый фланец по периметру Боковые распорки для крутильных машин Размеры фланца до 164 диаметров
Катушки со спицами из конструкционной стали Фланцевые элементы из конструкционной стали Идеально для труб, труб и стальной арматурной проволоки Периметр фланца для плоской балки Барабан из плоского стального проката или стальных труб Размеры фланца до 164 диаметров
Чистовая обработка Эпоксидная краска Краски, отверждаемые эпоксидной смолой Горячее цинкование

.
