Газовый котел для отопления и горячего водоснабжения – самые хорошие и лучшие модели

Горячее водоснабжение с помощью двухконтурного котла

Существует 2 схемы приготовления горячей воды для бытовых нужд.

…

Проточная схема с мгновенным подогревом в битермическом теплообменнике. Холодная водопроводная вода поступает в теплообменник, который имеет 2 не сообщающихся контура. В одном нагревается теплоноситель отопления, в другом бытовая вода.

Преимущества проточной схемы:

• Постоянный поток горячей воды.
• Компактные размеры и легкий вес агрегата.

Недостатки проточной схемы:

• Образование накипи на стенках теплообменника.
• Необходимость установки дополнительных приборов по смягчению воды.
• Нет возможности обеспечить большое количество точек потребления горячей воды.

Двухконтурный котел со встроенным бойлером в своей конструкции имеет два теплообменника. В одном из них происходит нагрев теплоносителя отопления за счет теплоты от пламени. В другом теплообменнике бытовая вода нагревается от теплоносителя.

Нагретая вода хранится во встроенном резервуаре.

Преимущества встроенного бойлера:

• есть постоянный запас горячей воды;
• отсутствует опасность образования накипи.

Недостатки встроенного бойлера.

• уменьшается скорость нагрева бытовой воды;
• увеличиваются размеры агрегата.

Автоматика для газовых котлов отопления

Для обеспечения безопасной и удобной эксплуатации газовых котлов предусмотрена система автоматики. Уровень автоматизации процесса работы агрегата может различаться.

Автоматические функции каждой модели нужно изучать перед покупкой. Этот критерий может в значительной мере повлиять на цену агрегата.

Двухконтурные котлы очень функциональные и удобные агрегаты для обеспечения жилища теплом и горячей водой.

oteple.com

Двухконтурный напольный газовый котел – решение для ГВС и отопления

Содержимое:

1. Типы двухконтурных газовых котлов на пол
   1. С камерой сгорания закрытого типа
   2. С открытой горелочной камерой
   3. Конденсационного типа
   4. Различия по материалу теплообменника
   5. Зависимые и независимые от электричества
2. Как выбрать напольный двухконтурный котел
   1. Как подобрать котел по параметрам
   2. Марки 2-х контурных котлов
3. Отзывы и мнения 2-х контурных котлах

Типы двухконтурных газовых котлов, устанавливаемых на пол

1. Типом камеры сгорания.

2. Энергоэффективностью.

3. Материалом теплообменника.

4. Зависимостью работы от электричества.


Технические характеристики котельного оборудования, непосредственно связаны с принципом работы и особенностями камеры сгорания. При подборе подходящего котла, в первую очередь обращают внимание на его внутреннее устройство.

С камерой сгорания закрытого типа

Котлы закрытого типа, имеют следующие особенности:

• Принудительный забор воздуха – внутри конструкции установлен вентилятор (турбина), посредством которого происходит удаление углекислого газа и забор свежего воздуха. Турбина функционирует постоянно, поэтому, при работе котла наблюдается высокий уровень шума.

• Встроенная горелка – в большинстве котлов с закрытой камерой сгорания, устанавливается модулируемое горелочное устройство. Автоматика автоматически приспосабливает мощность горелки под фактические потребности помещения в тепле, а также, рабочих параметров системы газоснабжения и отопления.

• Рабочие режимы – котел с двумя теплообменниками, работает в двух базовых режимах: «Зима» и «Лето». После отключения отопления, отопительный прибор продолжает функционировать по типу обычного проточного водонагревателя.


С открытой горелочной камерой

Название «атмосферные», котлы получили благодаря особенностям горелочного устройства. Модели с открытой камерой сгорания, также называются конвекционными.

Внутреннее устройство атмосферных теплогенераторов, имеет следующие отличительные особенности:

• Забор воздуха – для сжигания газа, используются воздушные массы, забираемые непосредственно из помещения котельной, что обуславливает высокие требования к установке и размещению отопительного агрегата.

• Теплоэффективность – котлы с открытой камерой сгорания, имеют относительно небольшой КПД, до 92%. Существуют жесткие нормы, ограничивающие возможность установки и размещения. Категорически воспрещается закрывать атмосферный котел декоративными панелями, монтировать его в помещении площадью менее 9 м².

• Особенности эксплуатации – отопительное оборудование атмосферного типа, в основном, имеет простое внутреннее устройство. В конструкции предусмотрено две горелки: пилотная и основная. Запальник (пилотная горелка), работает в постоянном режиме. Основное горелочное устройство, не модулируемого типа. Интенсивность нагрева контролируется включение и отключением горелки.


Конденсационного типа

Отвод сгоревших газов устроен следующим образом:

• При сжигании газа, намеренно поддерживается температура росы. По этой причине, рабочий нагрев теплоносителя находится в пределах 60-70°С. Поддержание температуры нагрева в «точке росы», приводит к увеличенному образованию влаги (конденсата), находящейся в дымовых газах.

• Дым, с большим содержанием влаги, направляют в конденсатор – блок теплообменника, предназначенный для аккумуляции тепла, находящегося в нагретом паре.

• Целенаправленная конденсация приводит к получению дополнительной тепловой энергии, в пределах 15-16%.

• После передачи тепла, дым направляется в коаксиальный дымоход.


• Горелочное устройство – конструкция оснащена двухступенчатой или полностью модулируемой горелкой с возможностью изменения рабочей мощности от 30-100%. Первый вариант мене предпочтителен, так как не позволяет автоматически приспосабливаться к изменениям параметров газопровода, характеристик тяги и т.п.

• Отвод продуктов сгорания – котел оснащен принудительной вытяжкой. Внутри конструкции, установлена турбина, нагнетающая давление и обеспечивающая постоянную циркуляцию воздушных масс: забор воздуха и отвод продуктов сгорания. Конденсационные теплогенераторы, имеют камеру сгорания закрытого типа.


Различия котлов по материалу теплообменника

• Чугун – наиболее надежными и имеющими длительный срок эксплуатации, по праву считаются чугунные котлы. После нагревания, металл хорошо держит тепло, инертен по отношению к любому агрессивному веществу (конденсату, кислоте, антифризу), не выгорает со временем.
  Недостаток – высокая стоимость чугунного котельного оборудования, объясняемая дороговизной и сложностью производственного процесса.
  Все эти факторы, привели к тому, что данные виды газовых напольных котлов становятся все менее востребованными. А некоторые европейские производители, полностью отказались от выпуска продукции, оснащенной чугунным теплообменником.

• Сталь – более легкий в обработке металл. Нержавеющим теплообменником снабжаются котлы конденсационного и атмосферного типа. Срок эксплуатации не менее 12-15 лет.

  1. Недостаток нержавеющей стали – выгорание металла, быстрое остывание поверхности после выключения газа.

  2. Преимущество – низкая стоимость и небольшой вес готовой продукции.



• Битермический теплообменник – в данном случае, теплообменник состоит из двух нераздельных контуров, изготовленных из стали и алюминия. Как показала практика, применение битермического теплообменника, эффективно только в случае применения качественного теплоносителя и воды с минимальным процентом солей тяжелых металлов.


Контур ГВС, обычно изготавливают из меди, имеющий хорошие теплопроводящие свойства и устойчивость к коррозии.

Зависимые и независимые от электричества

• Энергонезависимые – снабжены пьезорозжигом, запускаются вручную. Механическая автоматика подключается к термопаре, вырабатывающей низкопотенциальное напряжение. Регулятор мощности использует принцип термического расширения металлов. Работа котла, полностью энергонезависима и не требует подключения к электросети.

• Зависимые от электричества – практически все современные модели отопительного оборудования с закрытой камерой сгорания, энергозависимые. Горелка оснащается электророзжигом, запуск осуществляется при помощи клавиши пуск. Автоматика работает на базе микропроцессора, дающего сигнал на включение/отключение горелки и модуляцию пламени, а также, контролирующей интенсивность вращения турбины.


Как выбрать напольный двухконтурный котел отопления на газе

1. Производительность.

2. Расход газа.

3. Пропускная способность ГВС.

4. Дополнительные функции.


Как подобрать котел по параметрам

• Подбор по мощности – расчет выполняют по формуле 1 кВт=10 м². Учитывают необходимость запаса мощности для контура ГВС, в размере 15-20%, которые добавляют к полученному результату.

• Расход газа – в технической документации четко прописано, сколько будет расходовать котел, работая на полной мощности. При выборе агрегата, учитывают КПД оборудования, непосредственно связанный с затратами газа.
  Наиболее экономичными, считаются конденсационные котлы, КПД 108-109%. Неплохим вариантом остаются модели турбированного типа с закрытой камерой сгорания, КПД 92-98%. Атмосферные котлы, не отличаются экономичностью КПД на уровне 88-92%.

• Пропускная способность – параметр, определяющий, какой объем горячей воды будет нагрет в течение 1 часа. Чтобы подобрать двухконтурный напольный газовый котел отопления и ГВС, предварительно рассчитывают необходимые затраты горячего водоснабжения. Потом, подбирают модель с пропускной способностью больше на 15-20% от полученного результата.

• Дополнительные функциональные особенности. За дополнительную плату подбирают необходимый функционал, которого нет в базовой комплектации. Устанавливается встроенный накопительный бойлер , модуляционная горелка, подключаются выносные терморегуляторы.
  Котлы с интегрированной накопительной емкостью, обеспечивают равномерную и практически моментальную подачу горячей воды потребителю с наименьшими затратами топлива.


Для подбора теплового агрегата для помещений свыше 200 м², потребуется провести грамотные теплотехнические расчеты.

Какой марки выбрать 2-х контурный котел

Автоматизацией процесса работы, отличаются модели итальянских и корейских концернов. Российские котлы, изготавливаются с учетом местных особенностей эксплуатации.

• Россия – Мимакс, Боринское, Siberia, ОЧАГ, Лемакс, Termomax, Termotechnik

• Германия – Vaillant, Viessmann, Buderus.

• Чехия – Protherm.

• Корея – Navien, Kiturami

• Италия – Baxi, Ferroli.

• Украина – Atem.


1. Тип теплообменника.

2. Страна изготовитель.

3. Принцип работы.


Отзывы и мнения о напольных 2-х контурных газовых котлах

Сильные стороны котлов

• Используется проточный нагрев ГВС. При необходимости, первичный контур отопления отключается и котел начинает работать как проточный нагреватель.

• Возможность изменения температуры нагрева воды в 2-х контурном газовом котле напольной установки. Средняя интенсивность нагрева 30-40°С. Данной температуры достаточно, чтобы принять ванну или душ.
  При необходимости, можно выставить большую или меньшую интенсивность подогрева. Нагреть воду в напольном двухконтурном котле классического типа, до комфортной температуры, можно всего за несколько минут.
  Удобными в эксплуатации, являются агрегаты с встроенным бойлером. После подключения к системе рециркуляции, потребитель получает горячую воду сразу после открытия крана водоснабжения.

• Удаленное управление – практически все современные модели, доукомплектовываются дистанционным управлением. Информация о работе котла и управление интенсивностью нагрева теплоносителя, регулируется посредством выносного блока или любого мобильного устройства.

• Универсальность – при необходимости, допускается модификация сменными горелками. Вместо обычного горелочного устройства, можно поставить модулируемую горелку, подключаемую к микропроцессорной автоматике, и уменьшить расход газа на 15-20%.


Слабые стороны котлов

• Высокий риск выхода из строя вторичного теплообменника ГВС.

• Большая занимаемая площадь, что очень неудобно при небольших габаритах котельной.

• Ограничения горячего водоснабжения в двухконтурном котле. Во всех моделях есть установленный предел объема горячей воды, который может быть нагрет в течение часа. Если планируются большие затраты ГВС, лучше подобрать одноконтурный агрегат с выносным бойлером косвенного нагрева.


avtonomnoeteplo.ru

Как выбрать газовый котел и какой лучше?

Автор Михаил Стахов На чтение 9 мин. Просмотров 42.5k. Опубликовано 10.06.2014

Риск неоправданной переплаты в первую очередь проявляемся в момент покупки оборудования. Покупать котел лучше с некоторым запасом от необходимых расчетных значений параметров отопительной системы. Какие такие параметры и какой газовый котел выбрать?

Определяемся…

Функциональность аппаратов

При выборе а необходимо определиться с его функциональностью: это будет одноконтурный котел или двухконтурный.

Одноконтурный газовый котел обеспечивает нагрев теплоносителя, транспортируемого в систему отопления циркуляционным насосом. Для обеспечения на объекте горячего водоснабжения такой котел работают в паре с накопительным бойлером косвенного нагрева, который хранит в себе запас воды для обеспечения «бесперебойности» системы горячего водоснабжения.

Двухконтурный котел использует два независимых контура: один для системы отопления, второй для нагрева сантехнической воды в проточном режиме, производительность которого достаточна для обеспечения одной двух точек водозабора (к примеру, кухни и ванной).

Вариант монтажа

Газовые котлы бывают в настенном или напольном исполнении. Любой из них обладает современным эргономичным дизайном, позволяющим органично вписываться в интерьер кухни или иного помещения.

Настенный вариант — оптимальное решение для квартиры или жилого дома. Способность таких агрегатов занимать минимум места на стене, органично вписавшись в кухонный гарнитур или «спятавшись» в уголке чердака или подвального помещения, говорит только в их пользу. Ведь параметры производительности при этом впечатляющие.

Преимущественно такие апараты двухконтурные: предназначенные и для «снабжения» теплом системы отопления, и для обеспечения горячего водоснабжения объекта (ГВС).

Напольная конструкция — отличается «требовательностью» к посадочному месту, обладают, преимущественно, более высокими показателями и способны лучше обогревать крупные объекты.

Напольные аппараты могут быть доукомплектованы (помимо атмосферной) еще и сменной наддувной газовой или жидкотопливной горелкой, которые просто расширяют возможности использования теплогенератора.

Принцип действия и особенности устройства

По принципу сгорания газа можно выбрать:

• котлы с открытой камерой сгорания;
• котлы с закрытой камерой сгорания.

Горение в камерах сгорания открытого типа обеспечивается за счет кислорода, поступающего непосредственно из помещения, в котором находится сам газовый аппарат. Продукты горения выбрасываются через специальный дымоход за пределы помещения. Основное требование — должен быть оборудован дымоход, а помещение должно постоянно быть обеспечено притоком свежего воздуха, то есть проветриваться, так как газовые нагреватели «кушают» достаточно много кислорода из помещения, где могут находиться и люди.

При отсутствии обустроенного дымохода или возможности его «организовать» оптимальный вариант — использовать газовый котел с закрытой камерой сгорания.

Для ее работы используется специальный коаксиальный дымоход и дымосос-вентилятор, удаляющий продукты сгорания из топки в принудительном режиме. Для таких устройств, расположенных на стенах квартир или частных домов, используется коаксиальный дымоход проходит через стенку наружу. А обустройство дорогостоящего обычного стационарного дымохода потребует значительных средств и времени.

Материал теплообменника

Холодный теплоноситель подогревается во время прохождения через теплообменники, которые могут быть изготовлены из различных материалов. Различают теплообменники:

• чугунные — о них можно сказать: прочно, надежно, дорогостояще. Они «долгожители», хотя и «боятся» резкого перепада температур ;
• стальные — прерогатива недорогих моделей котлов. Боятся коррозии, хотя пластичнее и легче;
• медные — лидеры теплообменных комплектующих. Устойчивы к коррозии. При небольшой массе идеально подходят для настенных моделей котлов.

Выбор определяется типом теплогенератора и финансовыми возможностями.

Расчет мощности

Определить нужную мощность нагревателя можно посредством относительно простых расчетов. Для этого:

1. Выполняют усредненный расчет теплопотерь помещения. Если отапливаемое помещение не граничит с иными неотапливаемыми помещениями, то для 1м2 теплопотери можно принимать в 100 Вт. Для угловых помещений и при наличии остекления большой площади в комнате повышают «потребность в» в тепле до 150 Вт/м2.

В среднем для площади коттеджа или квартиры в 250 м2 при высоте потолков до 3 м достаточно будет выбрать газовый теплогенератор мощностью до 25 кВт. Более точные расчеты возможно выполнить только при детальном изучении объекта и его потребностей в тепле и горячей воде.

2. В случае использования двухконтурного нагревательного агрегата или одноконтурного с накопительным бойлером следует приять во внимание потребность объекта в горячем водоснабжении. Математика и тут довольно проста. Из стандартного крана смесителя выливается в час около 400 л воды. Так как в паспортах газовых и прочих котлов указывается его производительность по ГВС в расчете на 1 мин, то для обеспечения горячей водой одной точки потребления достаточно 400 л в час разделить на 60 мин.

400л/ч/60 мин = 6,6 л/мин.

Подобрав устройство с такой производительностью по ГВС, вы удовлетворите свои потребности в горячей воде. При большем количестве точек водозабора это значение производительности необходимо умножать на количество точек. Следует понимать, что такая производительность указана при повышении температуры выходящей из теплообменника воды на 25-35 градусов (смотрите паспорт).

Обратите внимание! При недостаточной производительности по ГВС лучше проработать такой вариант, как установка накопительного бойлера косвенного нагрева, объемом от 40 до нескольких сот литров. В нем за счет тепла преданного теплоносителем нагревается вода и «хранится» при определенной температуре длительное время.

По способу регулирования мощности различают газовые котлы:

• одноступенчатые — работают на одном уровне мощности, управление осуществляется периодикой включения и выключения горелки;
• двухступенчатые — имеют два режима работы, а выходная реальная мощность определяется частотой включения и выключения горелки;
• с возможностью плавного (модулируемого) изменения мощности – агрегаты, какие не только оптимально экономно потребляют газ, но и «бережно» относятся к себе.

С точки зрения финансовой «политики» выгодным может быть покупка двухступенчатого агрегата, который способен экономно обеспечить дом теплом, как в прохладное время года, так и в сильные морозы. Снижение частоты включения/выключения горелки значительно повышает срок его работоспособной жизни.

Мощность аппарата также влияет и на способ его установки, так как для настенных вариантов «потолок» мощности составляет 32 кВт, при старте в 18 кВт, а напольные экземпляры могут развивать более 100 кВт мощности.

Дополнительные опции котлов

Газовые котлы нацелены на «самостоятельный» нагрев теплоносителя для системы отопления и сантехнической воды для нужд потребителей. Эти высокотехнологичные устройства управляются автоматически.

Какие еще преимущества могут нам предложить современные газовые котлы:

• их способность динамично изменять температуру помещения без участия человека (по заранее заданной программе),
• самостоятельно контролировать работоспособность всех систем теплогенератора;
• обеспечивать безопасность его функционирования для объекта и находящихся в помещении людей (отключение при отсутствии подачи газа, тяги в дымоходе или утечке теплоносителя из системы). Эта же автоматика включит аппарат самостоятельно при восстановлении параметров системы;
• сохранение работоспособности при значительных колебаниях давления газа в магистрали, что актуально и лучше при использовании их в отечественной системе газоснабжения;

Внимание! При покупке оборудования обращайте внимание на заявленные в паспортной документации значения номинального и минимального значения давления газа. Российские газовые магистрали могут не давать необходимого давления для некоторых моделей зарубежных агрегатов.

• наличие в схеме системы контроля мощностью горелки, что позволяет получать от нее от 37 до 100% возможного тепла при потребности. Снижение мощности позволяет избежать интенсивного образования накипи в теплообменниках, что повышает срок «здорового долголетия» устройства ;
• наличие в конструкции устройства модуля контроля температуры первичного контура позволяет оперативно (мгновенно) реагировать на резкое повышение температуры в теплообменнике, снижая мощность горелки;
• наличие в некоторых моделях магнитной системы, предназначенной для снижения образования накипи в системе – проходя через постоянное магнитное поле соли в воде выстраиваются так, что они не осаждаются на стенках труб при нагреве теплообменника;
• наличие электронной системы розжига позволяет лучше управлять горелкой , не используя постоянно горящий запальник, как при пьезорозжиге, что также значительно экономит газ.

Дороже, но выгоднее…

В последнее десятилетие на отечественном рынке уверенно пробивают себе дорогу более дорогостоящие, но и способные экономить значительное количество газа, кондексационные котлы.

В отличие от традиционных конвекционых котлов, агрегаты конденсационного типа способны дать на 10-25% больше тепла при том же объеме сожженного газа. Это происходит благодаря использованию в теплообменнике тепла от водяных паров и переход их из газообразного состояния в жидкое.

Переплата за такой агрегат в момент монтажа системы отопления окупается довольно быстро за счет значительной экономии топлива.

Можно выбрать еще и энергонезависимые котлы, способные работать без потребления электроэнергии, но так как большинство систем отопления сегодня работают по принципу принудительной циркуляции теплоносителя, то питание циркуляционного насоса придется все-таки обеспечивать. Зато такой котел может идеально подойти для обеспечения горячего водоснабжения.

Внимание! Работу с газовым оборудование следует доверять только профессионалам с соответствующим допуском к работам. Это позволит вам:

• правильно выбрать подходящий теплогенератор;
• быть в гарантированной безопасности при его эксплуатации;
• не иметь неприятных контактов с такими службами, как контролирующие газообеспечение организации, какие непременно возникнут при несанкционированном подключении оборудования к газовой магистрали.

Ведь газ, вырвавшись на свободу, может жестоко наказать за допущенные ошибки.

Основные моменты, какие следует затронуть и изучить при выборе, мы затронули. Осталось вам определиться с параметрами и все же проконсультироваться с профессионалами в вашем регионе относительно того, какой газовый котел лучше использовать на Вашем объекте.

plusteplo.ru

видео-инструкция по монтажу своими руками, особенности разводки, производители, цена, фото

Какими бывают газовые котлы, способные обеспечить дом или квартиру отоплением и горячей водой? По каким признакам они классифицируются? Как выполняется разводка отопления от газового котла? Наконец, каким производителям стоит уделить внимание при выборе оборудования? Давайте искать ответы.

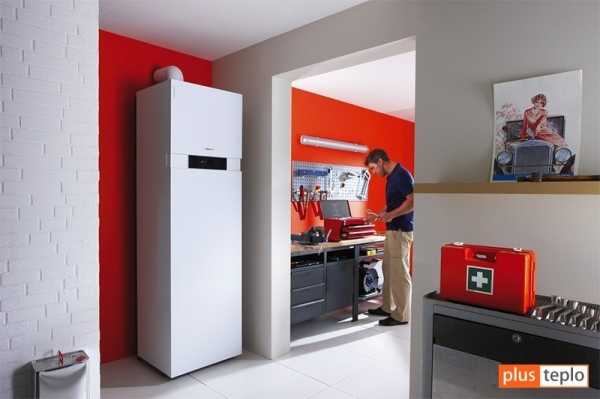

Современная котельная.

Классификация

Она возможна по нескольким признакам.

Размещение

Напольные котлы устанавливаются, как и следует из названия, на пол или на специальную платформу. Как правило, в напольном исполнении выпускаются устройства значительной мощности (от 50 киловатт до нескольких мегаватт).

Их отличительная особенность — отсутствие в корпусе котла элементов обвязки. Группа безопасности, насос и расширительный бак приобретаются и монтируются отдельно.

Напольные котлы могут, в свою очередь, различаться по нескольким дополнительным параметрам.

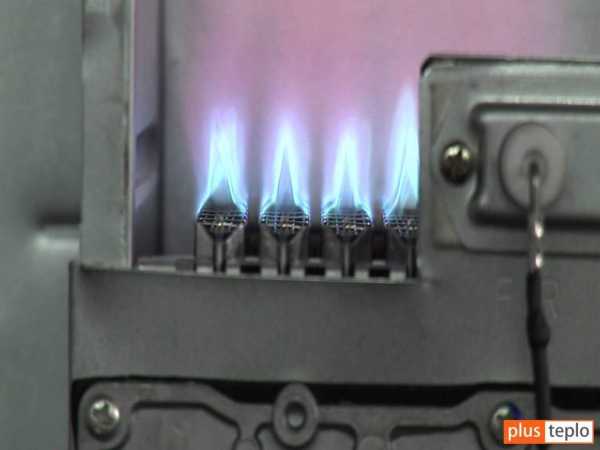

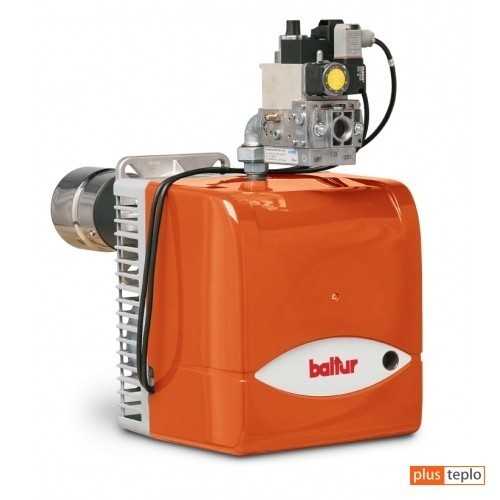

• Горелка может быть трубчатой (подающей газ в воздушную среду через трубку с перфорацией) или дутьевой (смешивающей газ и воздух в оптимальной пропорции).
• Теплообменник выполняется из чугуна или стали. Теплообменник стального жаротрубного котла представляет собой водяную рубашку вокруг пламени горелки и обеспечивает максимальную мощность, порой исчисляющуюся мегаваттами.

Промышленный жаротрубный котел.

Чугунный теплообменник более долговечен, но из-за физических свойств чугуна имеет ограничения по максимальной температуре нагрева, что ограничивает мощность значением в несколько сотен киловатт.

Кроме того: благодаря хрупкости чугуна теплообменники приходится делать исключительно массивными.
Значительный вес порой заставляет производителей поставлять их в отдельных секциях с монтажом в котел при его установке.

Настенные котлы обычно имеют мощность до 100 киловатт и оснащены основными элементами обвязки (группой безопасности, насосом, а иногда и расширительным бачком). Фактически, мы имеем дело с мини-котельной.

Настенная установка подразумевает определенные ограничения по массе изделия, что определяет его конструктивные особенности:

• В настенных котлах используются только трубчатые горелки.
• Теплообменник выполняется из стали или меди. Второй вариант обеспечивает большую компактность, но опять-таки ограничивает максимальную температуру пламени.

Функциональность

По этому признаку котлы делятся на одноконтурные и двухконтурные. Одноконтурный котел по определению предназначен лишь для работы на отопление и, казалось бы, не отвечает нашим требованиям: нагрева воды для хознужд он не предусматривает. Однако комплектация изделия бойлером косвенного нагрева, в котором теплоноситель отдает часть тепловой энергии, решает эту проблему полностью.

Схема с одноконтурным котлом и бойлером косвенного нагрева.

Обратите внимание!
Естественный вопрос — а сможет ли эта конструкция обеспечивать дом горячей водой летом? Разумеется.
Достаточно при монтаже предусмотреть отдельный мини-контур, через который теплоноситель будет циркулировать между котлом и бойлером при отсеченных вентилями отопительных приборах.

Двухконтурный котел имеет два раздельных теплообменника для отопления и ГВС или, как вариант, совмещенный коаксиальный теплообменник, в котором проточная вода опять-таки обменивается теплом с теплоносителем. Кроме того, встречаются конструкции с встроенным накопительным нагревателем косвенного нагрева.

Какой вариант предпочесть потенциальному покупателю?

Настоятельно рекомендуем обратить внимание на конструкции с накопительными водонагревателями. Инструкция связана с более стабильной обеспечиваемой ими температурой горячей воды на выходе: проточный нагреватель с автоматической регулировкой мощности превращает попытку принять в душ в непрерывную борьбу со смесителем.

Двухконтурный котел с проточным водонагревателем компактен, но обеспечивает нестабильную температуру ГВС.

Выбор изделия с отдельным или встроенным бойлером определяется исключительно размерами и конфигурацией отведенного для отопительного оборудования помещения.

Тяга

Она может быть естественной и принудительной. Естественная тяга, характерная для изделий с открытой (атмосферной) горелкой, подразумевает отбор воздуха для поддержания горения непосредственно из помещения, в котором установлено отопительное оборудование. Продукты сгорания отводятся в дымоход или вентиляционный канал.

Работа котла с открытой горелкой.

Единственный плюс конструкции — полная энергонезависимость.

Недостатков несколько:

• Необходимость в дымоходе или вентканале значительного диаметра (особенно при размещении нескольких котлов на одном стояке).
• Нагрев проходящего через помещение канала, что явно не порадует владельца летом.
• Жесткие требования к помещению (как правило — кухне), в котором размещается котел. В частности, при мощности котла до 60 КВт оно должно иметь объем не менее 15 м3 + 0,2 м3 на каждый киловатт, оснащаться форточкой и приточным зазором под дверью сечением не менее 0,025 м2.

В случае принудительной тяги (так называемой закрытой, наддувной или турбированной горелки) весь воздухообмен происходит между котлом и улицей, без посредничества помещения.

Воздух отбирается приточным вентилятором по внешнему каналу коаксиальной трубы, выведенной через любую наружную стену; продукты сгорания отводятся по сердечнику той же трубы. Выведенная через стену труба оснащается специальной решеткой — терминатором, предотвращающей смешивание продуктов сгорания и приточного воздуха.

Коаксиальный воздуховод.

Такая схема, в частности, используется в современных домах с автономным поквартирным отоплением. Единственное связанное с ней ограничение (кроме, разумеется, энергозависимости) — необходимость размещать котел на внешней стене дома.

Розжиг

Он может быть ручным (пьезоэлектрическим) или электронным. В первом случае для розжига используется пьезоэлемент, искра от которого поджигает пламя пилотной горелки. Основная горелка воспламеняется от нее; температуру теплоносителя контролирует механический термостат, прекращающий подачу газа к основной горелке при достижении нужной температуры.

Кроме того: все котлы с пьезорозжигом комплектуются дополнительным термостатическим механизмом, перекрывающим подачу газа при погасшем пилотном пламени.

Пьезорозжиг удобен там, где нередки проблемы с электричеством. В недостатки можно записать невозможность дистанционного управления котлом с помощью выносных пультов, термостатов и GSM-модулей, а также меньшую экономичность: дежурная горелка потребляет примерно 20% от общего количества газа.

Котел с пьезорозжигом.

Электронный розжиг, напротив, делает устройство энергозависимым; зато владелец получает возможность куда более гибкого управления оборудованием, привязки внутренней температуры в доме к метеоусловиям, составления суточного и недельного графика температур и т.д. Энергозависимость отчасти компенсируется подключением котла через ИБП, способный поддерживать его работу в течение нескольких часов.

Теплота сгорания

Схема работы классического (конвекционного) газового котла, использующего так называемую низшую теплоту сгорания, подразумевает довольно высокую температуру теплоносителя в обратном трубопроводе. Ее падение ниже 50 — 55С вызовет выпадение на теплообменнике конденсата, включающего не только воду, но и довольно агрессивные кислотосодержащие примеси.

Однако если использовать дополнительный коррозионно-стойкий теплообменник (экономайзер) и организовать отвод конденсата, можно получить два исключительно приятных бонуса.

1. Температуру обратки можно будет понизить до 30-40 градусов, что позволит без особых сложностей запитать систему низкотемпературного отопления.
2. КПД котла вырастет на 9-11%. Конденсация продуктов сгорания отдаст экономайзеру дополнительное тепло.

Схема работы конденсационного котла.

Сумма полученного на обоих обменниках тепла называется высшей теплотой сгорания. Она превышает то количество энергии, которое даже теоретически можно извлечь из процесса окисления летучих углеводородов, что позволяет производителям заявлять для конденсационных котлов невероятный КПД в 105 — 109%.

Монтаж

Как монтируются газовые котлы для отопления и горячего водоснабжения?

Ответ зависит прежде всего от типа котла.

• Напольные устройства значительной массы (от 500 кг) требуют установки на отдельный фундамент.

Напольный котел установлен на отдельном фундаменте.

• Котлы с открытой горелкой, как уже говорилось, требуют обеспечить приток достаточного количества воздуха в помещение, где они установлены. Не стоит забывать и про ограничения по минимальному объему помещения.
• Коаксиальный воздуховод должен быть выведен не ниже двух метров от земли и не ближе полуметра от ближайшего окна или выхода вентиляции. Горизонтальный участок воздуховода не должен иметь длину более метра.

Полезно: воздуховод лучше устанавливать с небольшим уклоном в сторону котла и комплектовать конденсатосборником.
При уклоне в обратную сторону в сильные морозы конденсат будет замерзать в трубе.
Это не относится, разумеется, к регионам с мягкими зимами.

• Устройства, в комплектации которых отсутствуют насос, группа безопасности (клапан, манометр, воздушник) и расширительный бак, комплектуются ими.

Группа безопасности часто предлагается в виде готового комплекта.

• Насос обычно ставится на обратке перед котлом, чтобы снизить до минимума его нагрев.
• Расширительный бачок и группа безопасности, как правило, монтируются на расстоянии 10 диаметров розлива перед насосом, на участке с минимальными турбулентностями.
• Объем расширительного бачка для системы отопления берется в 10% от общего объема теплоносителя в контуре. Количество теплоносителя в сбалансированной системе обычно вычисляется из расчета 13 литров на киловатт мощности котла.
• Производительность насоса подбирается таким образом, чтобы весь объем теплоносителя оборачивался трижды в час.
• Оптимальная схема подключения длинных секционных радиаторов — снизу вниз или диагонально. В обоих случаях каждый отопительный прибор комплектуется воздушником — краном Маевского, вентилем или водоразборным краном.

Нижнее подключение. Радиатор укомплектован краном Маевского в верхней пробке.

Важно: подключение к газовой магистрали нельзя выполнять своими руками .
Эта работа производится только и исключительно представителем местной газовой организации или лицензированным представителем сервиса продавшего вам котел магазина.

Производители и модели

Какие производители газовых котлов отопления заслуживают особого внимания? Мы познакомимся с негласным рейтингом брендов и изучим несколько образцов.

Рейтинг

1. Наиболее высоко котируются немецкие производители — Vaillant, Wolf и Buderus. Иногда в эту же категорию зачисляют шведские СТС. Их характеризуют высочайшая надежность, оперативное появление технологических новинок и развитая сеть сервисных центров, гарантирующая беспроблемное гарантийное и послегарантийное обслуживание.

На фото — немецкий Buderus Logamax GB 072.

2. Второй эшелон — итальянские Ферроли, Аристон и Беретта, Виардус и Дакон родом из Чехии, южнокорейские котлы Китурами и продукция некоторых других европейских производителей. В технологическом плане они дышат в затылок немцам и шведам.
3. Наконец, выбор наиболее экономного покупателя — отечественная продукция и газовые котлы отопления украинского производства. За редким исключением это энергонезависимые устройства, оснащенные пьезорозжигом. Они достаточно надежны, хоть и не предлагают владельцу той степени автоматизации, что характерна для западной продукции.

Совет: прежде, чем сделать выбор в пользу того или иного производителя, ознакомьтесь с картой расположения авторизованных сервисов.
Лучше выбрать продукт, который в случае неисправности быстро починят с выездом на дом.

Образцы

Давайте изучим несколько конкретных моделей от разных производителей.

Атем Житомир 3 КС-Г-007 СН

Атем Житомир.

Beretta CIAO 24 CSI

Beretta CIAO.

Vaillant ecoTEC pro VUW INT 236

Vaillant ecoTEC.

Заключение

Надеемся, что наш краткий обзор поможет читателю в выборе отопительного оборудования. Прикрепленное видео традиционно предложит его вниманию дополнительную тематическую информацию. Успехов!
