Резервуары СУГ объемом от 10 до 50 метров кубических. Поставляем газовые резервуары для пропана
Главная / Оборудование для АГЗС / Резервуары СУГ
Подробнее
Резервуары СУГ Наземные одностенные
- объемом от 10 до 50 м3
- 4-й класс опасности
- толщина стенки от 10 до 16 мм
- наружное покрытие — эмаль белого цвета
Подробнее
Резервуары СУГ Наземные двустенные
- объемом от 10 до 20 м3
- 4-й класс опасности
- толщина стенки 10 мм
- наружное покрытие — эмаль белого цвета
- заполнение межстенного пространства азотом
Подробнее
Резервуары СУГ Подземные одностенные
- объемом от 10 до 50 м3
- 4-й класс опасности
- толщина стенки от 10 до 16 мм
- наружное покрытие весьма усиленного типа
Подробнее
Резервуары СУГ Подземные двустенные
- объемом от 10 до 20 м3
- 4-й класс опасности
- толщина стенки 10 мм
- наружное покрытие весьма усиленного типа
Резервуары СУГ — это емкости из стали 09Г2С выполненные в виде цилиндра с эллиптическими днищами с двумя или более опорами.
Применение стали 09Г2С позволяет использовать резервуар для сжиженного углеводородного газа на АГЗС в условиях температурного режима эксплуатации от — 40 до + 50 °С. Толщина его стенки определяется расчетом на прочность с учетом прибавок на коррозию, но должна быть не менее 10 мм.
Для изделий применяемых на автомобильных газозаправочных станциях АГЗС, газонаполнительных пунктах и газонаполнительных станциях толщина стенки составляет 10 — 12 мм в зависимости от диаметра.
Для газгольдеров автономного газоснабжения толщина стенки может быть ниже и составляет в среднем от 6 до 8 мм, поскольку их диаметр как правило 1200 -1400 мм, а рабочее давление 1,0 МПа.

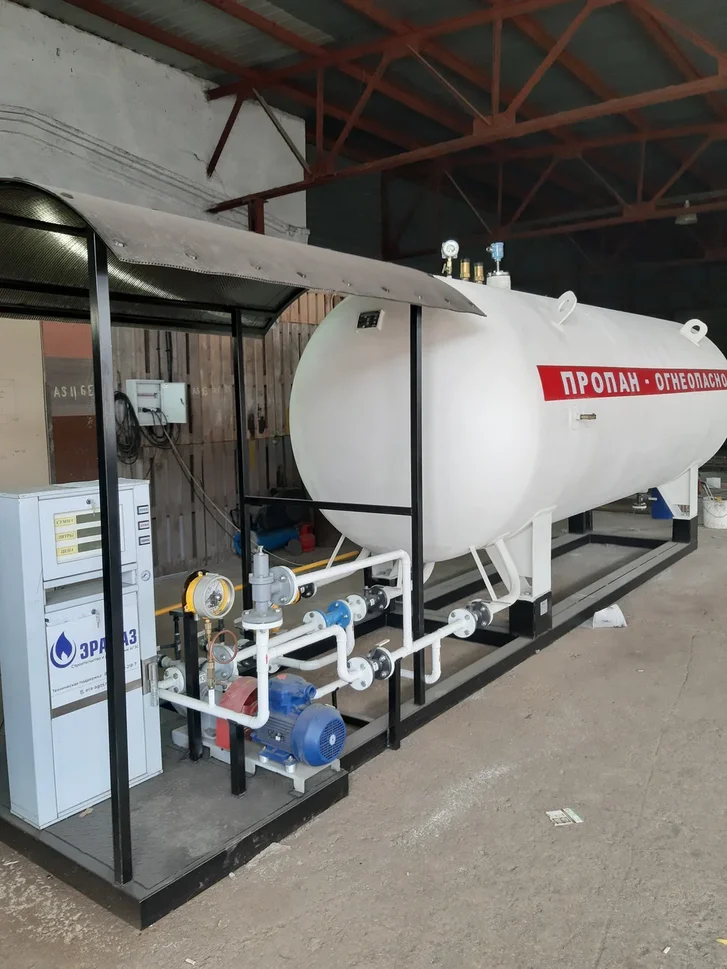

Резервуары СУГ применяются при строительстве автомобильных газозаправочных станций (АГЗС), газонаполнительных станций. А так же в качестве хранилища основного или резервного топлива на промышленных предприятиях и предприятиях ТЭК и в системах индивидуального газоснабжения.
Емкости для сжиженного газа одностенные или двустенные являются основой, на которой строится вся технологическая система АГЗС.

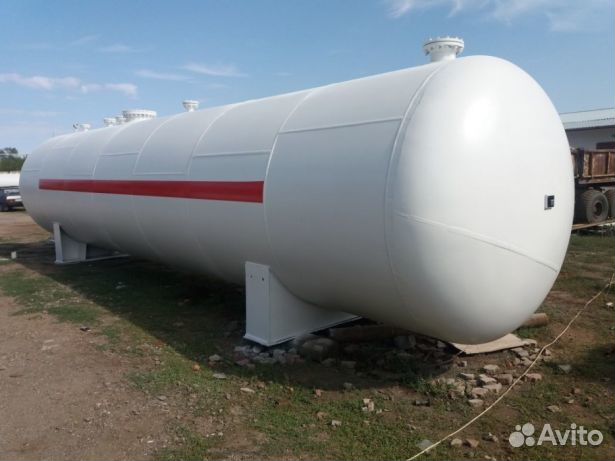

Резервуары СУГ наземныеНаземные резервуары для сжиженного углеводородного газа бывают одностенными и двустенными.
Двустенные резервуары СУГ используются для строительства автомобильных газозаправочных станций.
Потому что они позволяют увеличить безопасность объекта. А так же значительно сократить расстояния от АГЗС до объектов к ней не относящихся.
На объектах, где сокращения расстояний не требуется, таких как производственные предприятия, газонаполнительные станциии, склады резервного топлива и системы индивидуального газоснабжения, используются одностенные емкости.
Из конструктивных особенностей следует отметить, что штуцер отбора жидкой фазы наземной емкости располагают внизу корпуса. Это может быть днище или обечайка. В итоге, это позволяет держать насос для выдачи сжиженного газа потребителю постоянно заполненным.
Резервуары поставляются окрашенными белой или серебристой эмалью. На них наносят маркировку — красную полосу и надпись «Огнеопасно».
Резервуары суг подземныеПодземные резервуары для хранения сжиженного газа, бывают одностенными и двустенными.
Область применения двустенных сосудов — автомобильные газозаправочные станции.
Одностенные резервуары применяются на АГЗС вне черты населенных пунктов. А так же на газонаполнительных станциях, складах топлива и в качестве газгольдеров для индивидуального газоснабжения.
Отличительной особенностью является наличие гидроизоляции весьма усиленного типа.Её обозначение — ВУТ по ГОСТ 9.602 — 2005 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии».
Если рассматривать конструкцию, то штуцеры входа и выхода сжиженного газа располагаются на горловине резервуара. Однако, проектом может быть предусмотрена установка большого количества штуцеров.
В таком случае, часть из них располагается на корпусе сосуда. А если резервуар СУГ выполняется двустенным, тогда и все его штуцеры должны иметь двустенное исполнение.
В межстенное пространство емкости необходимо закачать инертный газ. Мы для этого используем азот. Хотим отметить, что заполнять азотом межстенное пространство необходимо только после создания в рабочем пространстве резервуара избыточного давления.
Подземные сосуды имеют горловину высотой от 600 мм. Ведь они заглубляются в землю на глубину не менее 500 мм от верхней образующей обечайки, как того требуют правила.
Хотите купить резервуар для СУГ?
Закажите обратный бесплатный звонок!
Указывайте номер мобильного телефона.
Требования к резервуарам сжиженного газаРезервуары СУГ применяются на опасных производственных объектах. Поэтому они подлежат обязательной регистрации в территориальных органах Ростехнадзора. По правилам, каждая газовая емкость имеет декларацию соответствия и паспорт установленного образца.
Он содержит данные о производителе, материалах, испытаниях, чертежи и расчеты.
Газгольдеры должны иметь технологический люк. Он используется для их внутреннего периодического осмотра. Кроме того, резервуар СУГ оснащается штуцерами для установки приборов КИПиА, запорной и предохранительной арматуры.
Обвязка резервуара СУГ, для хранения пропана, в обязательном порядке предполагает наличие предохранительных клапанов. Которые защищают его избыточного давления среды. По правилам, класс герметичности предохранительной арматуры, установленной на нем, должен быть не ниже класса «А». А запорная арматура должна быть классом герметичности не ниже «В».
Газгольдеры подлежат периодическому техническому освидетельствованию. Это требуют правила устройства и безопасной эксплуатации сосудов, работающих под избыточным давлением. Они проходят периодическое освидетельствование. Которое производится специалистом организации имеющим лицензию Ростехнадзора и осуществляется в следующие сроки:
- наружный и внутренний осмотры один раз в 4 года
- гидравлическое испытание пробным давлением один раз в 8 лет
Доставка и слив сжиженного газа в газгольдеры хранения расположенные на АГЗС осуществляется с помощью автоцистерн и полуприцепов для перевозки пропана.
Порядок изготовления резервуара СУГ состоит из нескольких этапов.
- Изготовление эллиптического днища. Для производства днища сосуда используется сталь несколько большей толщины, чем для основного корпуса сосуда (обечайки). Это необходимо потому, что эллиптическое днище изготавливается путём деформации (выдавливания) заготовки на прессе. Поскольку в процессе деформации металл становится тоньше, днище приходит к толщине, необходимой для обеспечения расчетной прочности изделия.
- Обработка днища газовой емкости после прессовки. После получения эллиптического днища необходимой геометрии, его обрабатывают на кромкостругальном станке для получения кромки, необходимой для дальнейшей стыковки с обечайкой.
- Изготовление обечайки. После снятия размеров с партии днищ, их распределяют по парам наиболее близким по диаметру друг другу.
Под этот диаметр осуществляется раскрой листов для обечайки. Что бы получить обечайку необходимого диаметра, стальной лист изгибают на вальцах до получения цилиндра. А затем сваривают кромки между собой продольным швом. В результате, несколько таких обечаек, которые сваривают между собой кольцевыми швами образуют корпус сосуда необходимой длины. Продольные швы обечаек смещают друг относительно друга в шахматном порядке, для придания большей прочности изделию. - Сборка корпуса сосуда. Днища приваривают к противоположным концам обечайки и получают корпус резервуара для хранения газа. Сварной шов накладывается с двух сторон, снаружи и изнутри. Таким образом, достигается необходимая прочность конструкции.
- Сборка емкости. В процессе окончательной сборки устанавливаются опоры, а потом, приваривается горловина или люк — лаз и все штуцеры, необходимые для технологического процесса.
- Испытания. После изготовления сосуда для сжиженного газа, его подвергают гидравлическому испытанию. Испытания проводят водой с давлением в 1,5 раза выше его рабочего давления. Испытания проводят в течение 10 минут.
- Подготовка к нанесению покрытия. Прежде чем нанести покрытие на емкость для газа, производится её зачистка шлифовальными машинами. А следующим этапом проводится пескоструйная обработка.
- Нанесение покрытия. На изделие вначале наносится два слоя грунта. А потом наносится эмаль в 2 слоя. Это если резервуар наземный. А если подземный, тогда производят нанесение изоляция весьма усиленного типа.
Под этот диаметр осуществляется раскрой листов для обечайки. Что бы получить обечайку необходимого диаметра, стальной лист изгибают на вальцах до получения цилиндра. А затем сваривают кромки между собой продольным швом. В результате, несколько таких обечаек, которые сваривают между собой кольцевыми швами образуют корпус сосуда необходимой длины. Продольные швы обечаек смещают друг относительно друга в шахматном порядке, для придания большей прочности изделию.
Испытания проводят водой с давлением в 1,5 раза выше его рабочего давления. Испытания проводят в течение 10 минут.- рабочее давление, 1,6 (1,57) МПа;
- расчетное давление, 1,8 МПа;
- давление гидравлического испытания, 2,25 МПа;
- рабочая среда, сжиженные углеводородные газы;
- рабочая температура, °С, от -40 до +45;
- класс опасности рабочей среды по ГОСТ 121007-76, — 4-й;
- категория и группа взрывоопасности среды по ГОСТ Р 51330. 19-99, IIА – Т3;
- прибавка для компенсации коррозии (эрозии), мм, 1;
- расчетный срок службы резервуара СУГ, 20 лет.
19-99, IIА – Т3;Вот несколько способов, как можно купить резервуары для хранения сжиженного углеводородного газа:
- оставить заявку при помощи расположенной ниже контактной формы;
- позвонить по телефонам 8 (4932) 27-47-57, +7 (962) 155-48-18 и получить исчерпывающую техническую консультацию по всем интересующим вас вопросам, после которой наши сотрудники подготовят вам наше коммерческое предложение;
- заказать обратный звонок, с помощью сервиса заказа обратного звонка.
Оставить заявку
Емкости для сжиженных углеводородных газов (СУГ)
Газгольдеры для СУГ – это резервуары, которые используются для хранения сжиженных углеводородных газов. Данными газами являются: бутан, пропан и их смесь пропан-бутан.
Также могут храниться и другие газы. Конструктивно выполняются в форме цилиндрических или сферических резервуаров из специальных марок металла.
Использование резервуаров СУГ
Используются для приема, хранения и выдачи сжиженных газов. Для обеспечения свободного движения газовых элементов оборудование оснащается запорно-выпускной арматурой. Особенности конструкции газгольдеров обусловлены требованиями к хранению подобных газов: низкая температура и высокое давление (рабочее давление 1.6 Мпа). Данные факторы также обуславливают и требования к материалам из которых изготавливают данные емкости. В зависимости от целей и назначения объемы газгольдеров могут быть от 2.7 м3 до 100 м3.
Требования
Основные требования относятся к конструкции:
- Наличие люка для обслуживания;
- Запорно-выпускная арматура;
- Предохранительный клапан;
- Приборы и датчики для измерения и отслеживания температуры, давления, уровня газа;
ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ ЕМКОСТЕЙ ДЛЯ ГАЗА
Требования государственной стандартизации к выбору исходного материала диктуют соответствие следующим характеристикам:
- Металл должен обладать достойной прочностью и выдерживать повышенные механические и физические нагрузки;
- Исходное сырье не должно быть подвержено действию агрессивных агентов химической среды, биологических форм жизни и коррозионным процессам;
- Материал изготовления для газгольдеров обязательно выбирается с учетом предстоящих повышенных нагрузок — давления и температурного режима.
Емкости для газа при корректно подобранном материале без профилактического вмешательства служат не менее двадцати лет.
По конструкции емкость для сжиженного газа отличается в разных модификациях по таким признакам:
- Ёмкость под газ имеет высокую герметичность;
- Подземная емкость для газа обладает особой прочностью;
- Подземные емкости для сжиженного газа более устойчивы;
- Еще одно свойство — подземные емкости для газа отличаются большей стойкостью к сторонним факторам различного происхождения.
Виды продукции
Эти свойства в емкостях для газа достигаются путем использования инновационных технологий сварки и методов конструирования по современным проектам. Соответствие этим требованиям, а также нормативам международных сертификатов определяется на предприятии методом неразрушающих тестовых технологий и радиационного контроля.
На все ёмкости для газа цена разная и выпускаются они в самых разнообразных модификациях, что позволяет удовлетворять потребности каждого клиента.
Они могут иметь разную запорную арматуру, быть объединены в систему и иметь различный тип установки.
Емкость для газа (чертеж)
| ТАБЛИЦА ШТУЦЕРОВ | |
| Обозначение | Назначение |
| А | Вход и выход среды |
| Б | Технологический |
| В | Технологический |
| Г | Технологический |
ВИДЫ ГАЗГОЛЬДЕРОВ
Все изготавливаемые газовые емкости для сжиженного газа делятся на следующие виды по размещению и конструкции:
- изотермические;
- наземные;
- подземные;
- одностенные;
- двустенные.
По назначению газгольдеры делятся на газовые емкости:
- ёмкость для газа для обслуживания различных терминалов;
- устанавливаемые на нефтеперерабатывающих заводах;
- емкость для газа подземная для конечных потребителей;
- устанавливаемые на газовых заправках.
В разном виде емкостей для сжиженного газа цена отображает значимые определенные конструкционные различия в зависимости от назначения.
В изотермических емкостях для сжиженного газа должна быть низкая температура, что необходимо при давлении, приближенном к атмосферному.
Завод ООО «Ремстроймаш» позиционирует обширную производственную матрицу своего оборудования. Оно полностью отвечает запросам и характеристикам емкости для газа подземные. Здесь предложены конструкции различных объемов: характеризуют емкости для газа цена и объем, который может быть от 2 метров кубических до 100 м3, в зависимости от назначения.
На все виды емкости для сжиженного газа цена обоснована и всегда оптимальна — она зависит от объема, типа ёмкости для газа, цены и запорной арматуры.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЁМКОСТЕЙ ДЛЯ СЖИЖЕННОГО ГАЗА
| 2,7 | 1,6 | 1200 | 2620 |
| 5 | 1,6 | 1200 | 4200 |
| 8 | 1,6 | 1600 | 4300 |
| 10 | 1,6 | 1600 | 6100 |
| 12 | 1,6 | 1600 | 6300 |
| 14 | 1,6 | 1600 | 7400 |
| 16 | 1,6 | 1600 | 8400 |
| 18 | 1,6 | 1600 | 9300 |
| 20 | 1,6 | 1600 | 10200 |
| 25 | 1,6 | 2000 | 8700 |
| 50 | 1,6 | 2400 | 11500 |
| 80 | 1,6 | 3000 | 11500 |
| 100 | 1,6 | 3000 | 14666 |
Преимущества сотрудничества с нами:
- высокое качество продукции;
- значительный ассортимент моделей;
- жесткий контроль качества;
- доступные цены;
- индивидуальный подход к клиентам.
Заказывая ёмкость для сжиженного газа на заводе ООО «Ремстроймаш», Вы можете быть уверены в выполнении всех гарантий производителя. Одновременно с тем завод гарантирует полное соответствие заявленным характеристикам всей своей продукции и максимально доступные цены на все модели емкостей для газов подземной конструкции.
Таким образом, емкость для сжиженного газа купить по выгодной цене Вы можете обратившись в нашу компанию «Ремстроймаш».
