Каркасный гараж – пошаговые этапы работ с фото, схемами и видео

23 Июля 2018 2018-07-23

1182

Время чтения 8 минут

Прочитать позже
Отправим материал на почту
Распечатать

При необходимости построить гараж, зачастую оказывается, что затраты на капитальное строительство слишком велики, поэтому многие находят выход в устройстве каркасной конструкции. В статье рассказывается, как разрабатывается проект каркасного гаража, и какие материалы для него лучше использовать. Представлены варианты готовых схем, из которых можно выбрать наиболее подходящий.

Каркасный гараж хорошая альтернатива капитальному сооружению из кирпича

Основные аспекты для составления проекта

Перед составлением проекта каркасного гаража необходимо разобраться во всех особенностях его устройства. Одно из главных достоинств – скорость возведения. Время, затраченное на выполнение работ, в разы сокращается в сравнении с капитальными строениями. Кроме этого, выделяют такие преимущества:

  • Возможность выполнения постройки в любое время года.

  • Выполнение крепежа с помощью болтов, что сокращает время проведения работ.

  • Отпадает необходимость привлечения к выполнению работ дорогостоящей тяжёлой техники.

  • Малое количество мусора и отходов, что также экономит время.

Металлический профиль для каркаса гаража

Единственным проблемным вопросом, к которому необходимо отнестись с большей серьёзностью – фундамент под каркасный гараж. Существует несколько вариантов:

  • мелкозаглублённый плитный фундамент;

  • площадка, предварительно покрытая асфальтом;

  • монолитная незаглублённая плита;

  • лента неглубокого заложения.

Определяясь с фундаментом, нужно учитывать тип грунта. Здесь понадобится консультация специалистов.

Важный момент – выбор материала для конструкции. Следует помнить, что деревянный каркасный гараж имеет один существенный недостаток – высокая степень возгораемости. На этапе составления проекта продумывают мероприятия по обеспечению пожарной безопасности.

На нашем сайте Вы можете ознакомиться с самыми популярными проектами гаражей и прочих малых форм, от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Разновидности каркасных гаражей

Тип каркасного гаража зависит от материала, который используется в строительстве. Вариантов существует несколько. Самыми распространёнными являются брус и металлопрофиль.

Брус

Материал имеет множество преимуществ:

  • он является экологичным и паронепроницаемым:

  • высокие показатели энергосбережения;

  • возможность проведения отделки любого вида.

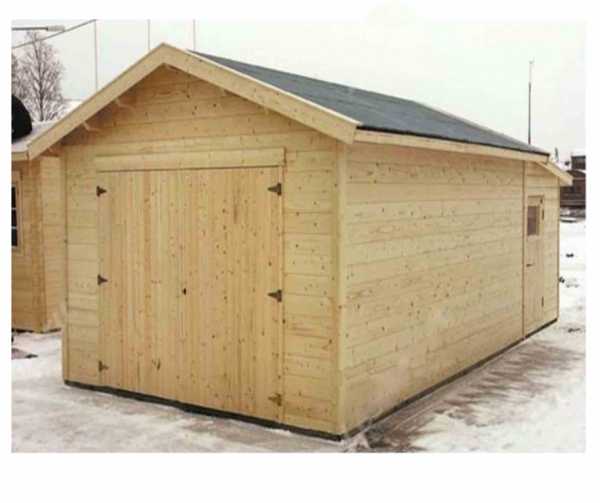

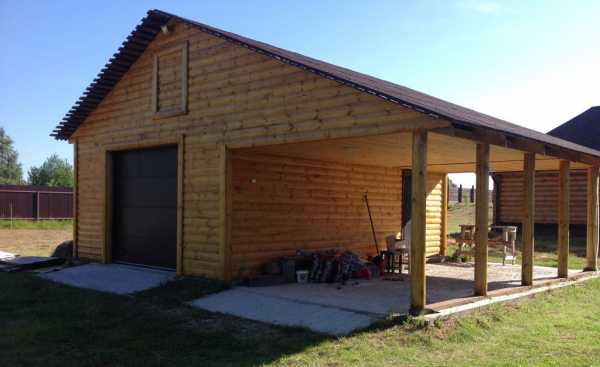

Гараж из дерева имеет свои преимущества, но материалу требуется хорошая защита

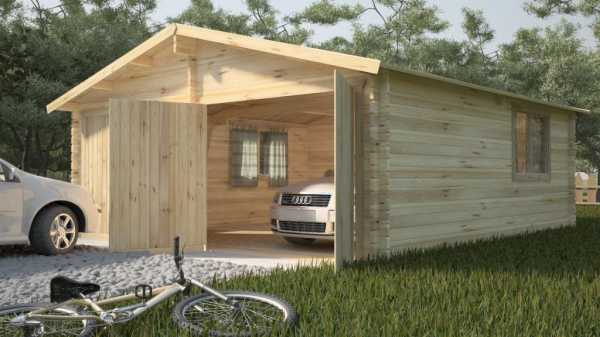

Гараж из бруса уместно будет смотреться на фоне любого ландшафта и удачно дополнять как небольшой домик, так и огромный коттедж.

Наряду с достоинствами отмечают и некоторые недостатки

:

  • стоимость материалов немалая по сравнению с другими вариантами;

  • необходимость проведения ряд мероприятий по защите бруса от гниения, паразитов и обеспечению пожаробезопасности.

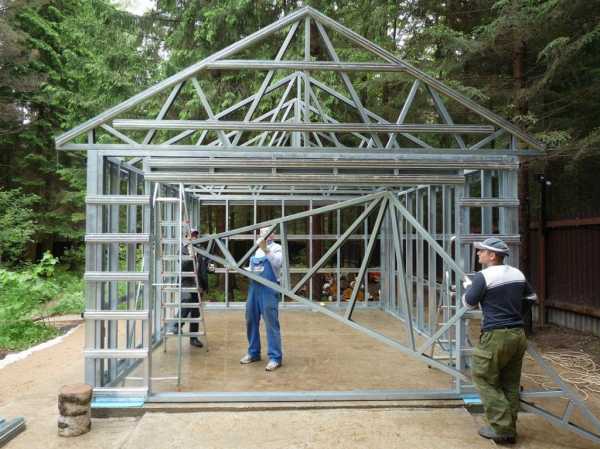

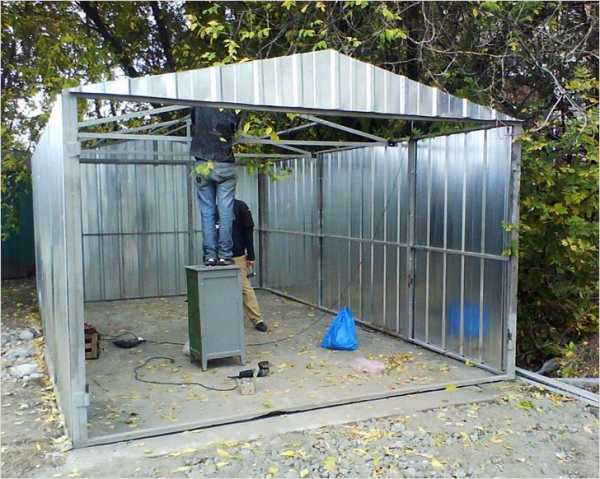

Металлопрофиль

Возвести каркасную конструкцию из металлопрофиля можно очень быстро. Выигрывает и в себестоимости. Такой каркасный гараж можно установить без фундамента, так как вес его незначителен.

Отмечают и минусы:

  • очень легко поддаётся механическому воздействию, быстро появляются вмятины;

  • степень теплопроводности очень высокая, что создаёт неудобства пребывания в нём летом и зимой.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу строительства гаражей и прочих малых форм под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Разработка проекта

Определившись с типом гаража, переходят к следующему этапу – составление проекта. На этом этапе специалистам нужно как можно подробнее выразить свои пожелания. Проектанты должны обладать следующей информацией:

  • Определение бюджета. После выполнения расчётов и получения определённой суммы, необходимо накинуть небольшой запас денег. Теоретические показатели почти всегда не совпадают с практической реализацией.

Гараж из дерева может обойтись дороже металлической конструкции
  • Уточнение функциональности строения. Гараж нужен только для автомобиля или же планируется дополнительное хранение других вещей. Возможно, в нём будет мини мастерская. От этого зависят габариты постройки и устройство коммуникаций.

  • Продумывание перспективы. Планируется ли в семье покупка ещё одного автомобиля. При положительном решении нужно проектировать гараж на два места под авто.

Готовые проекты

Строительство каркасного гаража по своей технологии проще, но без составления проекта не обойтись. Чтобы понять, каким должно быть будущее строение, можно позаимствовать идеи уже с готовых схем. Для облечения задачи представим несколько проектов, которые пользуются наибольшей востребованностью у потребителей.

Простые варианты

Вариантов каркасных гаражей предназначенных для одного автомобиля с небольшим запасом для хранения вещей и инструментов существует много. На рассмотрение будут представлены самые удобные проекты с разным функциональным наполнением:

  • Построить каркасный гараж можно из досок размерами 6×4 м – простейшая конструкция с двускатной крышей. Фундамент монтируется из бетонных плит. В проекте предусмотрено наличие небольшого окна для обеспечения дневного освещения. Кроме гаражных ворот, устраивается дверь для выхода на улицу.

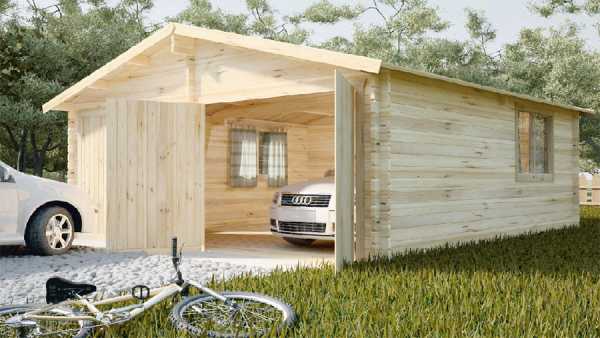

Деревянный гараж на 2 машины

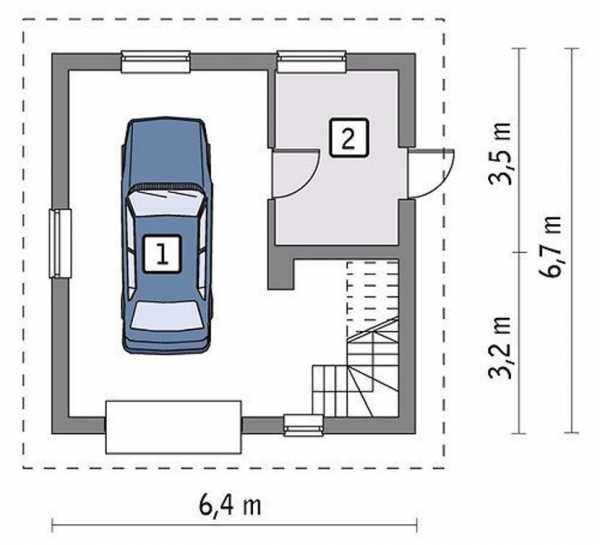

  • Гараж с дополнительной кладовой. В проекте учтено место для одного автомобиля и подсобного помещение, обустраиваемое под кладовую. Запланировано окно в одной из боковых стен и дверь, через которую можно попасть в подсобку.

Проект гаража с кладовой
Это может быть интересно! В статье по следующей ссылке читайте про то, на каком расстоянии от забора можно строить гараж.

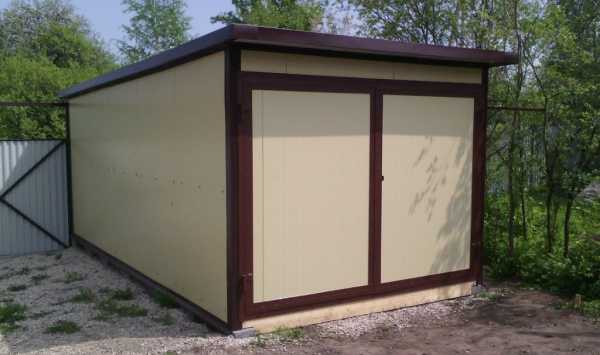

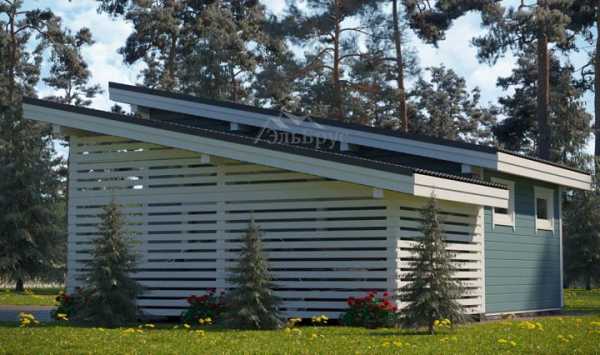

  • Лаконичное строение с плоской крышей. Один из экономичных и простых в сооружении вариантов. Устраивается на основе мелкозаглублённого ленточного фундамента. Кровля имеет односкатную конструкцию с оптимальным углом уклона. В схему включено окно и дверь для выхода на улицу.

Простой гараж с односкатной крышей
  • Вариант эконом

    . Строение 6×4 м. В нём предусмотрено место для одного авто. В таком помещении можно распланировать место для полок для хранения инструментов и размещения стола-верстака. Входные двери и окна не предусморены.

Гараж для одной машины обойдется недорого

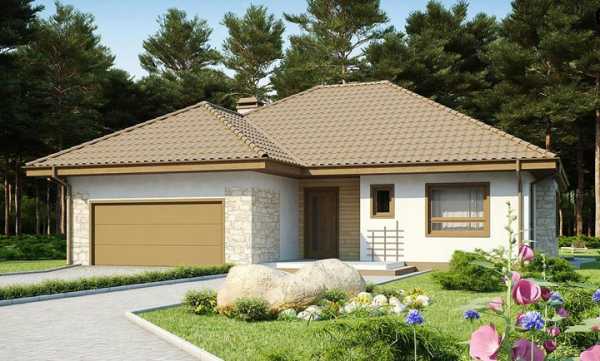

  • Гараж, совмещённый с домом, что позволяет сэкономить материал на постройке одной стены. Преимуществом является тот факт, что предусмотрен ход из дома в гараж. Дополнительной двери на улицу и окон нет. Размеры позволяют разместить не только автомобиль, но и маленькую мастерскую или хозблок.

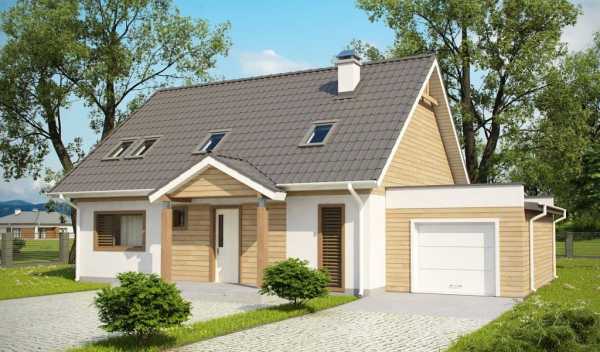

Гараж, прилегающий к дому

Двуместные гаражи

Во многих семьях, особенно живущих за городом, имеется в обиходе два автомобиля. В этой ситуации вполне логично сооружать гараж по каркасной технологии на две единицы техники. Ниже рассмотрены несколько вариантов:

  • Простой

    проект каркасного гаража 6×8 м. По себестоимости недорогой, но надёжный для сохранности автомобилей. В нём предусмотрена перегородка для разъединения мест для техники. Дверь для выхода из постройки отсутствует, но спроектированы окна на боковых стенах. Конструкция, рассчитанная для хранения двух автомобилей с дополнительным подсобным помещением. В нём может устраиваться как кладовка для хранения вещей, так и мастерская. Обязательно предусматривается входная дверь через кладовую. Места для машин не разделяются перегородкой. Ворота раздельные.

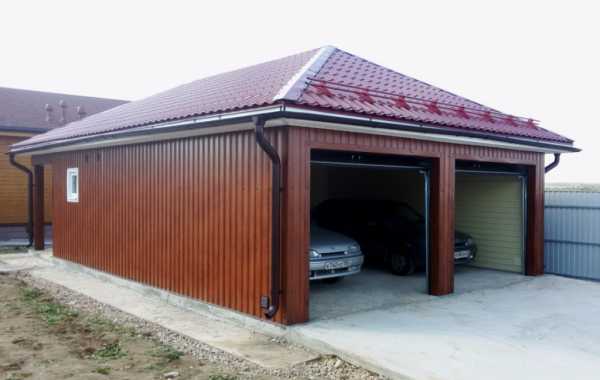

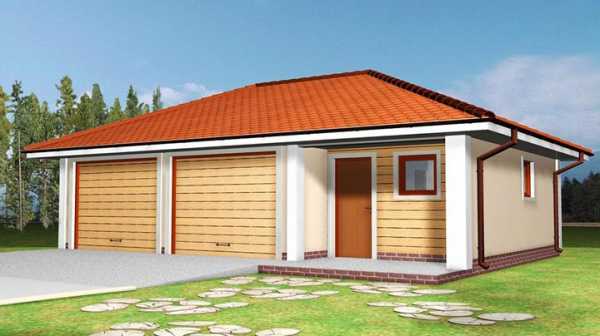

Гараж на 2 машины с двойным въездом
Это может быть интересно! В статье по следующей ссылке читайте про проекты гаражей на две машины.
  • Двуместный гараж больших размеров, с устройством нескольких окон и входных дверей. Конструкция ворот общая. Его выполняют из бруса для обеспечения тепла. Возможна замена на металлопрофиль, но с последующим утеплением и обеспечения отопления.

Гараж на 2 автомобиля с одним общим заездом

Строительство каркасного дома наглядно в видео:

Отображение проекта на бумаге

Ознакомившись с нюансами профессиональных проектов и выбрав интересные моменты, приступают к накидыванию идей на бумаге. Для начала определяются параметры гаража и наносятся на схему. Стандартные размеры:

  • 5×6 м;

  • 4,5×6 м;

  • 6×6 м;

  • 6×8 м.

Последний вариант выбирается для постройки двуместного строения. Если требуются большие габариты, то можно увеличить любой параметр вдвое.

После нанесения периметра, отмечают перегородки, размещение окон дверей и прочих желаемых элементов. В случае устройства подсобного помещения, для него отводиться место площадью около 2 м2. Потолочный уровень для удобства монтажа ворот планируется не ниже 2 м.

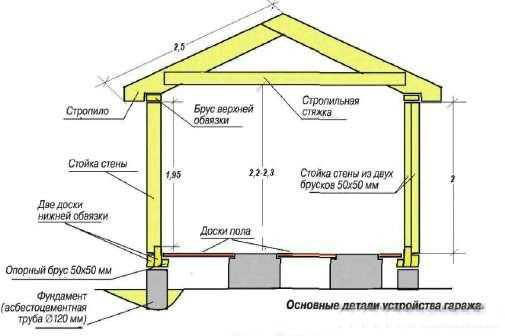

Схематическое изображение гаража

В зависимости от установленных размеров, рассчитывается количество материала.

Это может быть интересно! В статье по следующей ссылке читайте про проекты домов с гаражом.

Заключение

Каркасная конструкция отличная альтернатива капитальному строению, если есть стеснение в финансах. Кроме того, многие потребители предпочитают его из-за значительного сокращения времени на постройку. Но, нельзя игнорировать такой процесс, как составление подробного плана с нанесением всех соответствующих обозначений. Соблюдение технологии – гарантия качества будущего строения.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Гараж по каркасной технологии фото

Гараж по каркасной технологии – подробная фото инструкция технологии строительства каркасного гаража с двускатной крышей по канадской технологии своими руками.  Мы уже строили гараж, но там мы использовали более сложную и более жёсткую конструкцию. Сейчас будет немного проще в изготовлении, выбор конечно за вами какую конструкцию и технологию использовать при строительстве каркасного гаража своим руками.

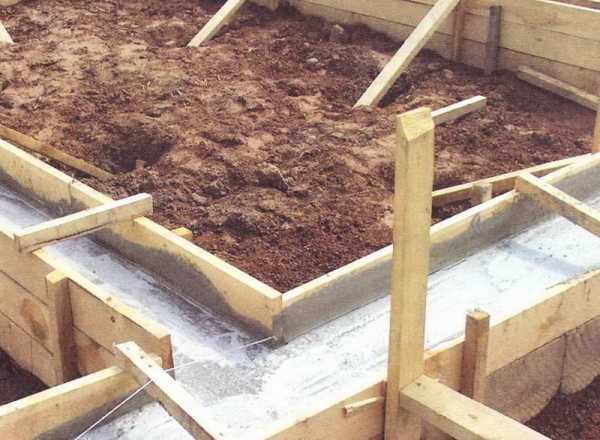

Гараж по каркасной технологии – фундамент

фундамент из блоков

Начинаем строительство с фундамента. Я использовал ленточный фундамент с применением строительных керамзитовых блоков.  Пустоты заливаем бетоном. После чего делаем отмостку. Лучше всего использовать армированный не глубокий ленточный с пробуренными на 1 метр отверстиями.

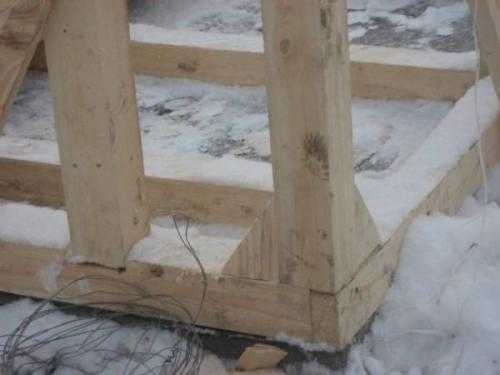

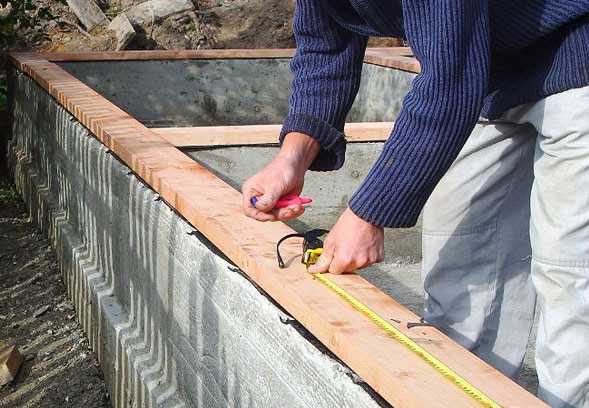

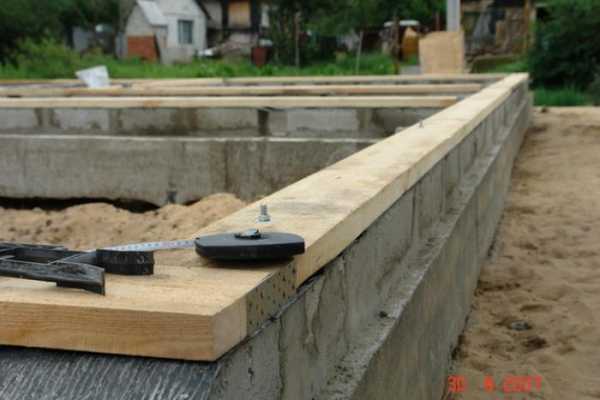

нижняя обвязка гаража

По периметру фундамента укладываем джутовую ленту и делаем нижнюю обвязку из бруса, после чего, основательно прикручиваем её с помощью анкеров к фундаменту.

Шаг 2 Стены для каркасного гаража

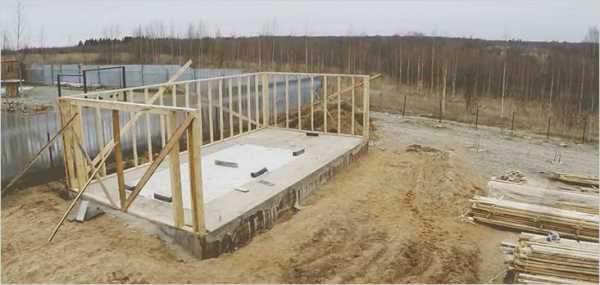

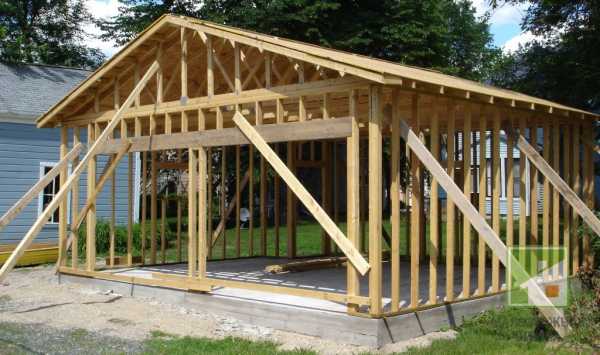

каркасные стены

Собираем стены на земле и после чего устанавливаем их с помощью помощников закрепляя их на временные укосины.

каркасные стены вид сбоку

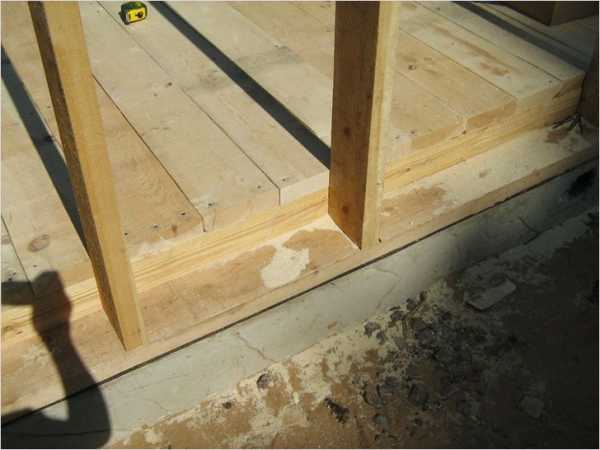

 Между стеной и нижней обвязкой укладываем джутовую ленту.

гараж своими руками

 После установки последней стены, выравниваем все стены по уровню и скрепляем их между собой.

После чего прибиваем гвоздями к нижней обвязке.

Шаг 3 Верхняя обвязка и перекрытие

верхняя обвязка гаража

Делаем верхнюю обвязку. Доски верхней обвязки должны перекрывать стыки стен.

делаем перекрытие

Укладываем и соединяем четыре доски на ребро по периметру каркасного гаража.

перекрытие второго этажа

Укладываем и закрепляем лаги.

перемычки между лагами

Укладываем перемычки между лагами.

перемычки между лагами в перекрытии

У вас должен получится выступ, это облегчит Вам монтаж потолка.

Лаги следует прибивать к верхней обвязке и к доскам уложенным по периметру.

межэтажное перекрытие осб

Укладываем листы осб в шахматном порядке, добавляя перемычки там где это нужно для крепления осб листов.

можно сделать плоскую крышу

Укладываем второй слой осб с перекрытием стыков первого слоя. Если Вы планируете впоследствии сделать второй этаж, но не сразу, то можно осб покрыть битумной мастикой и укрыть рубероидом. Не забыв при этом поставить отливы.

Шаг 4 Крыша для каркасного гаража

коньковый брус

Если не планируете делать второй этаж, а планируете сделать двускатную крышу то устанавливаем коньковую доску.

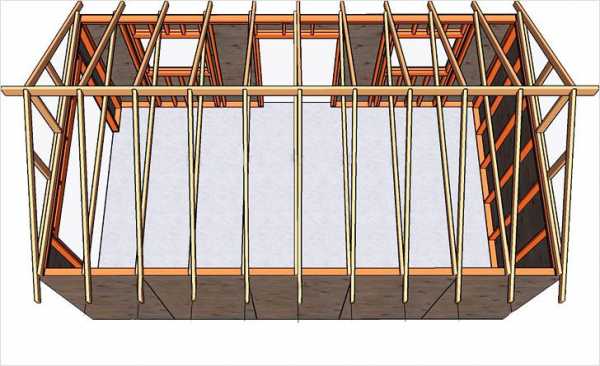

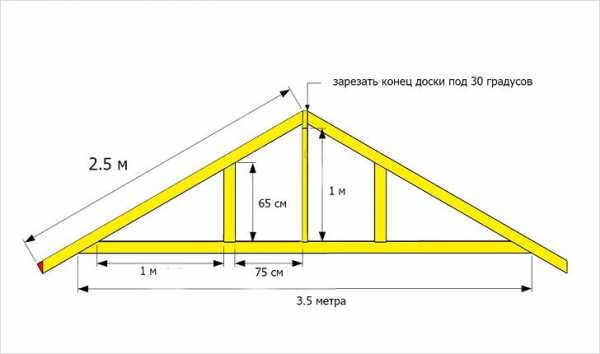

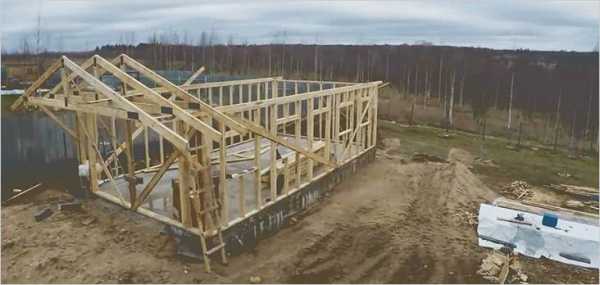

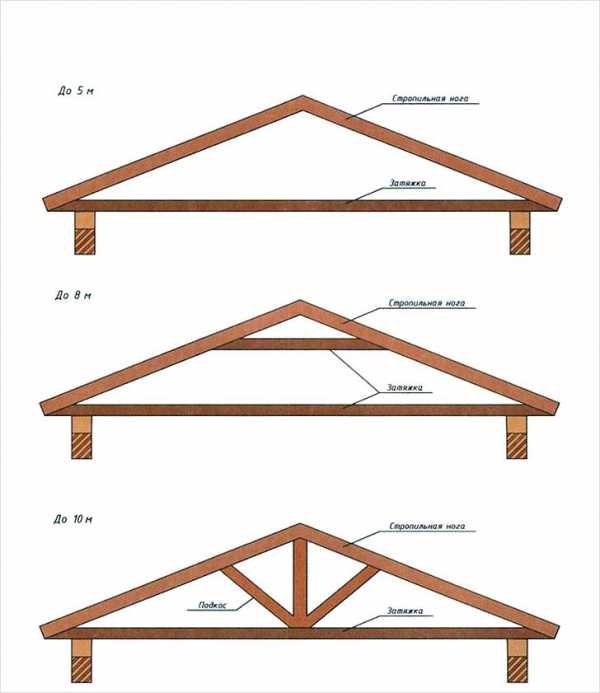

монтаж стропил

Устанавливаем и закрепляем стропила.

стропильная система крыши

Ставим перемычки между стропилами и делаем свесы крыши.

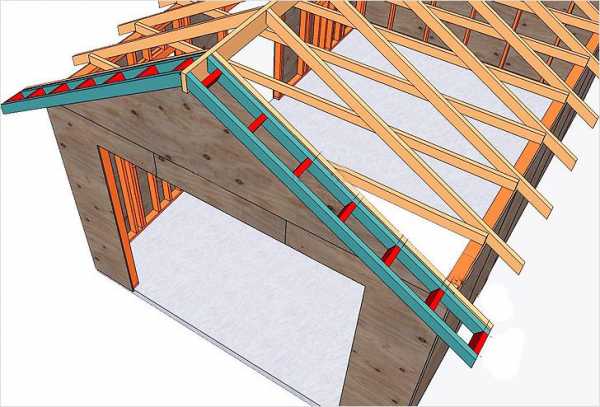

обрешётка крыши

Делаем обрешётку на крышу каркасного гаража и можно приступать к отделке фасада.

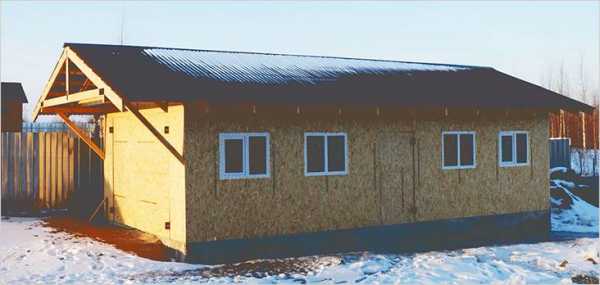

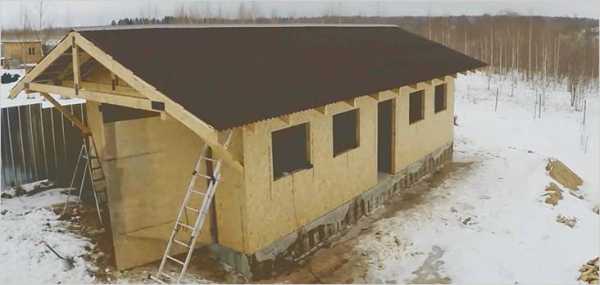

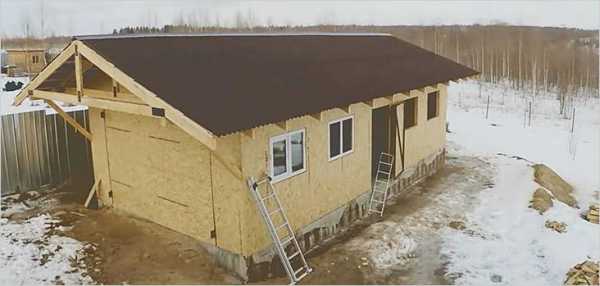

Гараж по каркасной технологии

Вот такой незатейливый получился гараж по каркасной технологии своими руками. Фасад можно сделать фасадным сайдингом или обшить металлическим профилированным листом, можно покрыть осб а затем покрасить.

Обсудить процесс строительства и задать вопросы можно на нашем строительном ФОРУМЕ по адресу Как построить каркасный гараж своими руками.

Проект каркасного гаража

Скачать (PDF, 1.96MB)

proektlife.ru

Каркасный гараж своими руками - инструкция по сборке

Многие люди считают, что гараж должен быть своего рода крепостью, возведенной из привычных, но дорогих строительных материалов. В наше время имеется возможность выбрать менее затратный способ возведения сооружений – это каркасная технология строительства. Если придерживаться всех предписаний, то гараж получится не только теплым, но и прочным. Несмотря на кажущуюся хлипкость строения, он имеет ряд преимуществ:

  • Ввиду небольшого веса строения, отпадает необходимость в возведении мощного фундамента, который можно сделать на почве любого типа.
  • При малой толщине стен они отлично держат тепло внутри гаража, поэтому не придется тратить много средств на обогрев.
  • Не нужно штукатурить. Кроме того, как для внешней, так и для внутренней отделки в продаже имеется множество сравнительно недорогих материалов.
  • Самая грязная работа – монтаж фундамента. Все остальные работы не приводят к загрязнению участка.
  • От начала строительства до его завершения пройдет максимум 2 месяца, и половина этого срока отводится на застывание бетонного фундамента.

А можно ли построить крепкий каркасный гараж своими руками? Конечно же, даже в одиночку, что не всегда удобно, но вполне реализуемо. Давайте вместе рассмотрим все этапы выполнения работ.

Из чего сделать скелет?

Поскольку речь идет о каркасном строительстве, вполне понятно, что необходимо тщательно продумать, из какого материала его сделать. Для этого может быть использовано дерево или металл. В каждом случае работы по изготовлению скелета буду отличаться, поэтому остановимся на выборе материала более подробно.

Брус

Рассмотрим преимущества и недостатки деревянного каркаса.

Плюсы
  • Каркасник обойдется несколько дешевле.
  • Если нет электричества, то все работы можно выполнить обыкновенным столярным инструментом. Этот вариант крайне трудоемок, да и времени уйдет больше.
Минусы

К недостаткам можно отнести:

  • Высокий уровень пожарной опасности, в сравнении с другими материалами (исключением является лишь строение из бревен).
  • Древесиной любят полакомиться разные насекомые и жучки.
  • Материал не переносит длительного воздействия влаги.

Многие из перечисленных недостатков не так уж и существенны при соответствующей обработке материала. Что касается пожароопасности, то, как правило, в гараже есть много других предметов и жидкостей, которые легко воспламеняются, так что конструктивные особенности помещения не играют большой роли.

Металл

В этом случае при изготовлении скелета может быть использован:

  1. Металлопрофиль или ЛСТК.
  2. Профильная труба.
  3. Металлический уголок.

Стоит также остановиться на особенностях более детально.

  • Сам по себе материал не горюч, но после пожара становится непригодным для дальнейшей эксплуатации.
  • Любую конструкцию можно сделать разборной, но при работе с деталями из толстого металла лучше воспользоваться электросваркой.
  • Каркас подвержен коррозии.

На этом этапе вы должны четко определиться с выбором - придется выбирать подходящий проект.

Как быть с проектом?

Многие люди считают, что при строительстве несложных конструкций можно обойтись без бумажной волокиты, но в нашем случае возводиться будет не маленькое временное сооружение, а гараж, который должен выдержать большую массу снега на крыше, и не перекоситься под тяжестью ворот. Поэтому лучше не рисковать, а воспользоваться готовым проектом или сделать свой. В таком случае вам будет видно, сколько и какого материала нужно приобрести.

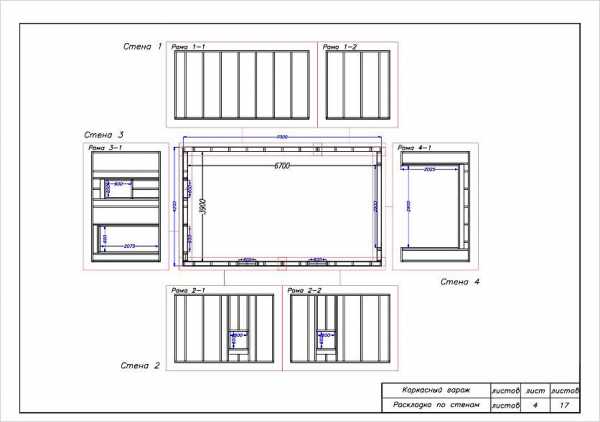

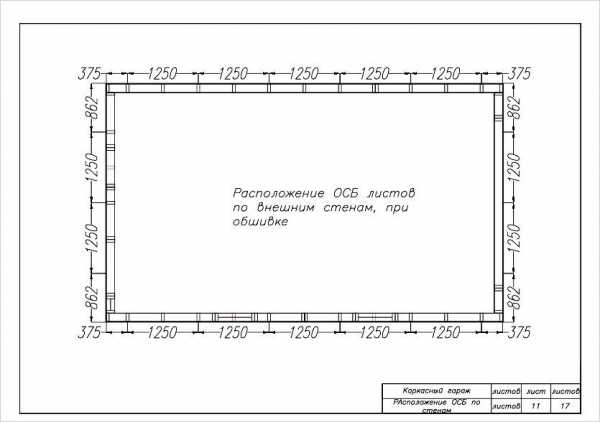

Мы предлагаем вашему вниманию проект гаража, но если по каким-то причинам он не подходит, то его можно переделать, внеся свои коррективы.

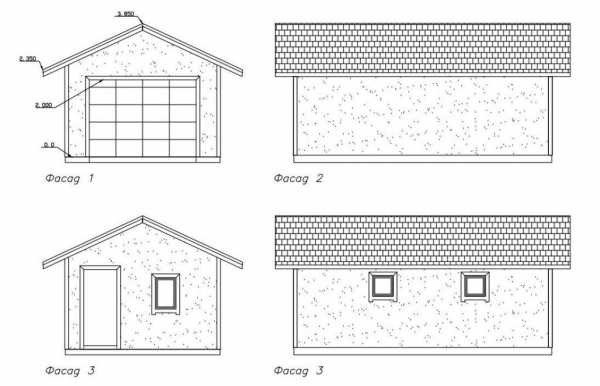

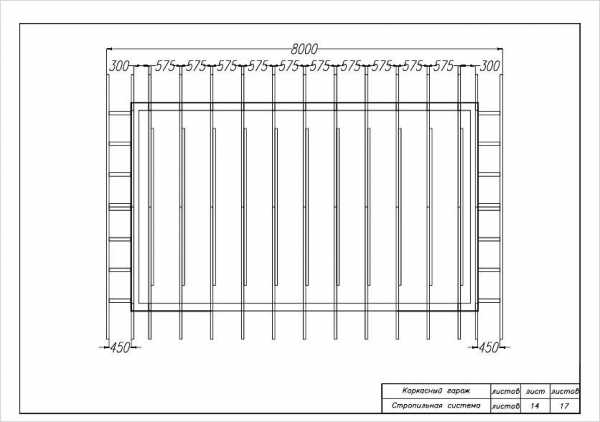

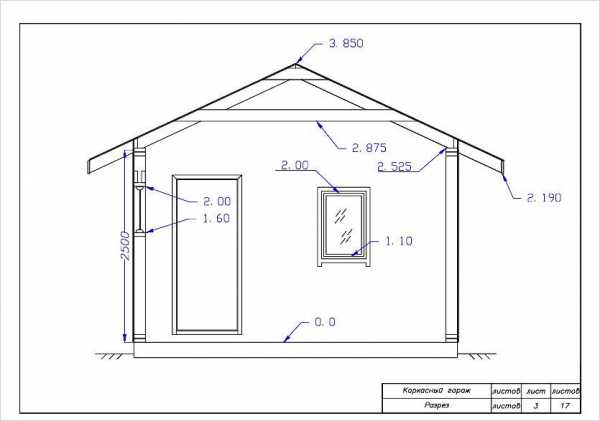

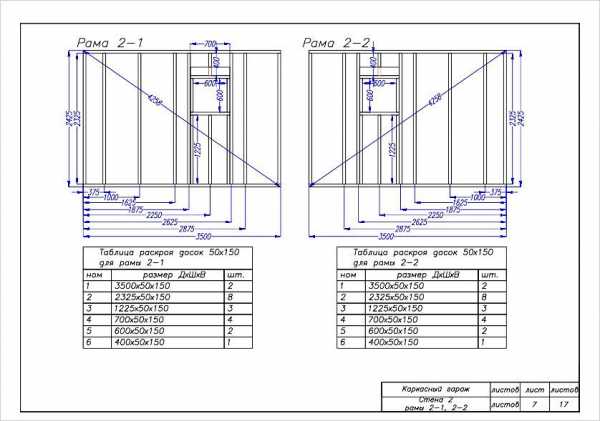

Схема

Лист 1

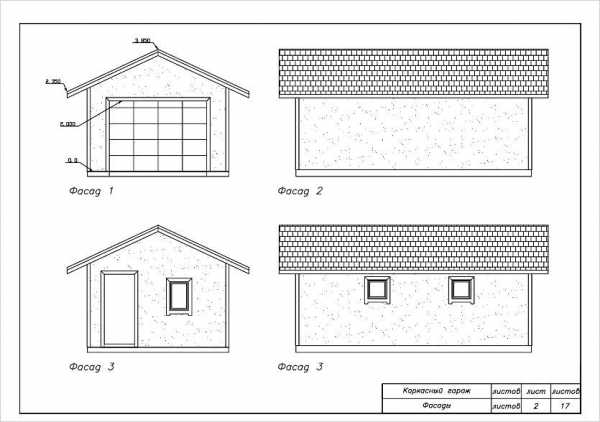

Лист 2

Лист 3

Лист 4

Лист 5

Лист 6

Лист 8

Лист 9

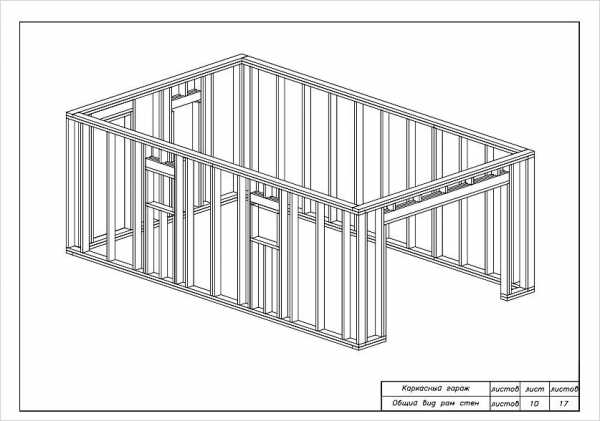

Лист 10

Лист 11

Лист 12

Лист 13

Лист 14

Лист 15

Лист 16

Лист 17

Подготовительные работы

Итак, с проектом разобрались, материалы закупили, теперь приступим к подготовительным работам.

Площадка под строительство

Чаще всего место, где будет построен гараж, определено заранее, но при детальном рассмотрении оно может оказаться неудобным, так как расположено на склоне. В некоторых случаях проще начать строительство в другом месте, чем вывозить тонны земли, привлекая для этого разнообразную технику.

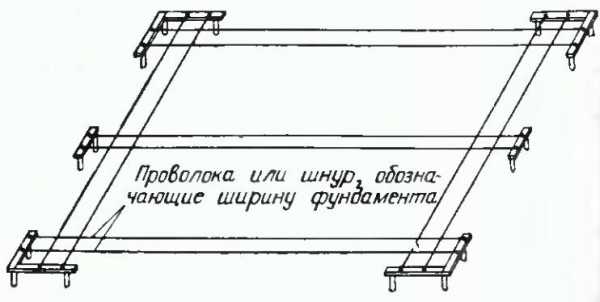

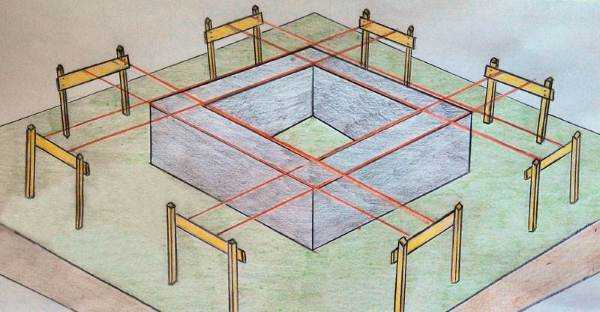

Окончательно определившись с участком, обозначьте габариты гаража колышками. Еще раз проверьте, будет ли удобным въезд.

Какой будет фундамент?

В зависимости от выбранного типа фундамента осуществляют подготовку участка.

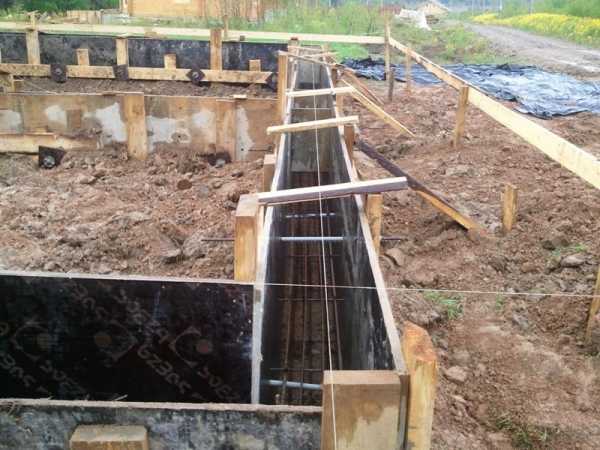

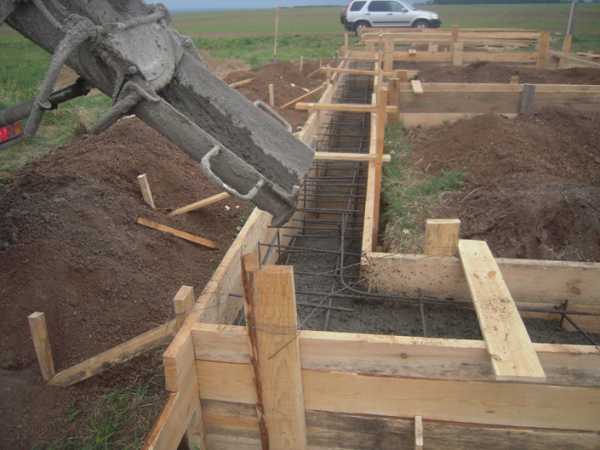

  • При заливке мелкозаглубленного ленточного фундамента снимается часть грунта в тех местах, где он будет проходить.
  • Под монолитную плиту производится выемка грунта по всему периметру на глубину не менее 50 см.
  • В случае изготовления столбчатого фундамента вырываются ямы размером 50×50 см до твердого основания.
  • Если принято решение сделать свайно-винтовой фундамент, то грунт не трогаем вовсе.

Приступим к изготовлению фундамента

Мы рассмотрим процесс изготовления самого дорогого, но наиболее практичного вида фундамента – это заливка монолитной плиты. Такое основание не продавят колеса автомобиля, да и при изготовлении смотровой ямы не возникнет проблем. Вы же можете выбрать наиболее подходящий или менее дорогой тип фундамента, воспользовавшись рекомендациями из подборок видео на соответствующую тему.

Тип фундамента:

При сооружении плитного фундамента порядок действий будет таким:

С помощью трактора выроем котлован

Производится выборка грунта на глубину 50 см.

 В самой нижней точке его глубина должна быть не менее 50 см

Дно основательно трамбуется.

 Толстый слой песка предотвратит деформацию плиты

Засыпается песком настолько, чтобы до верха котлована он не доходил 20 см.

 Вибротрамбовка очень облегчит труд

Песок тоже нужно хорошо утрамбовать.

 Геотекстиль не даст песку смешаться с щебнем

Поверх укладывается геотекстиль.

 Слой щебня тоже нужно утрамбовать

Следующим слоем пирога будет щебень средней фракции, которым заполняется котлован до краев. Его тоже нужно хорошо утрамбовать.

 Лучше всего сделать опалубку по высоте заливки плит

Теперь дело за опалубкой. Лучше всего, если она будет выставлена вровень с уровнем заливки плиты – так меньше вероятность допустить перепады. Что касается толщины бетонного слоя, то 20 см вполне будет достаточно для легкового автомобиля. Для грузовика лучше увеличить толщину до 30 см.

 Конструкция должна быть жесткой

Выставив опалубку необходимо обеспечить жесткость конструкции, закрепив подпорки со всех сторон. Лучше всего, если для опалубки будет использоваться толстая доска. Если это не так, то подпорок понадобится больше.

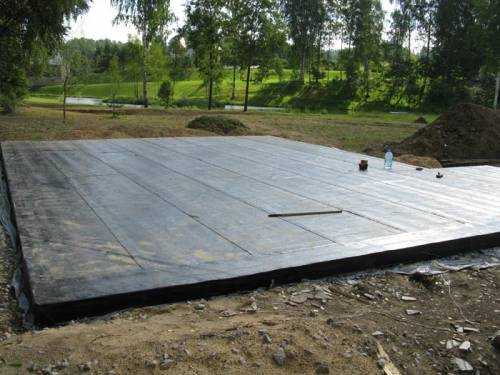

 Позаботимся о гидроизоляции

Поверх щебня с нахлестом на опалубку укладывается гидроизоляция, в качестве которой используются рулонные материалы на битумной основе или толстая полиэтиленовая пленка.

 Устанавливаем первый слой арматуры

Теперь устанавливается первый слой арматуры Ø10‒14 мм. Он не должен касаться дна, поэтому необходимо обеспечить необходимый зазор. Для этой цели не нужно использовать кирпичи и другие предметы, так как они могут проткнуть гидроизоляцию, а некоторые вовсе не пригодны для укладки в стяжку.

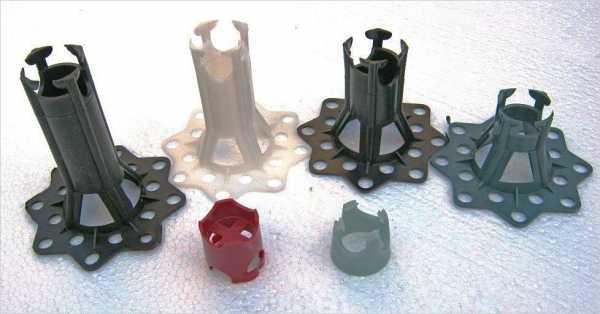

 Пластиковые фиксаторы для арматуры

Воспользуйтесь пластиковыми фиксаторами для арматуры.

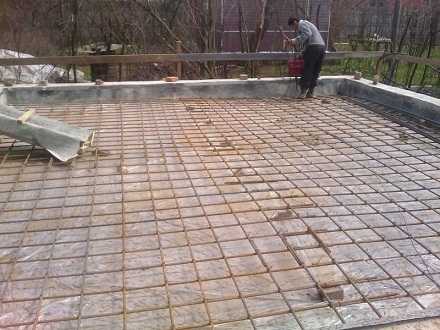

 Установлен и закреплен второй ряд арматуры

Затем укладывается еще слой арматуры.

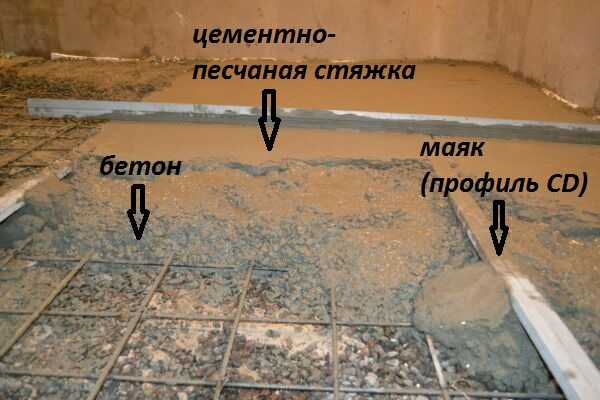

 При заливке бетона его нужно уплотнить

Залив бетон, нужно его провибрировать (процесс показан на фото), стараясь при этом не касаться каркаса и опалубки. Штыкование палкой утомительно и малоэффективно.

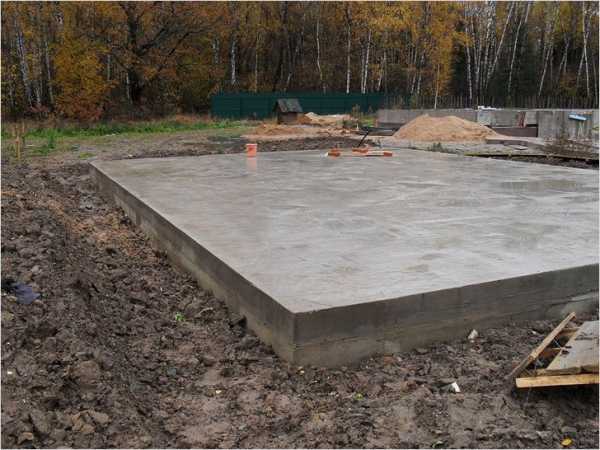

Края опалубки послужили уровнем заливки и выравнивания бетонной подушки.

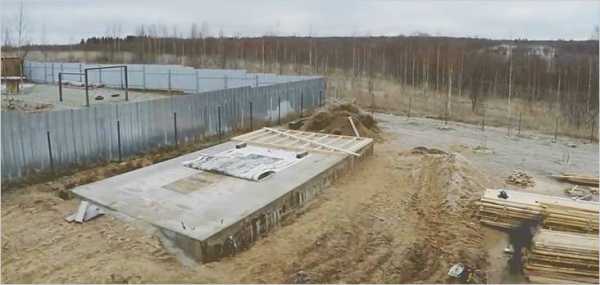

 В любое время года плита нуждается в защите

Теперь придется ждать почти целый месяц, пока бетон не наберет необходимую прочность. В летний период подушку нужно периодически поливать водой и накрывать материалом, предотвращающим быстрое испарение влаги.

Также фундамент нуждается в защите, если сделан осенью и оставлен до весны.

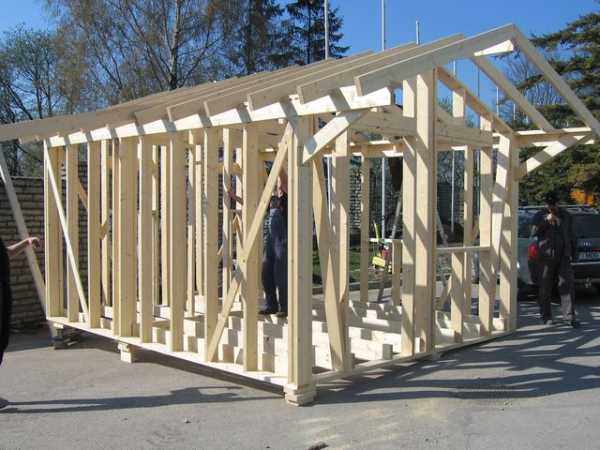

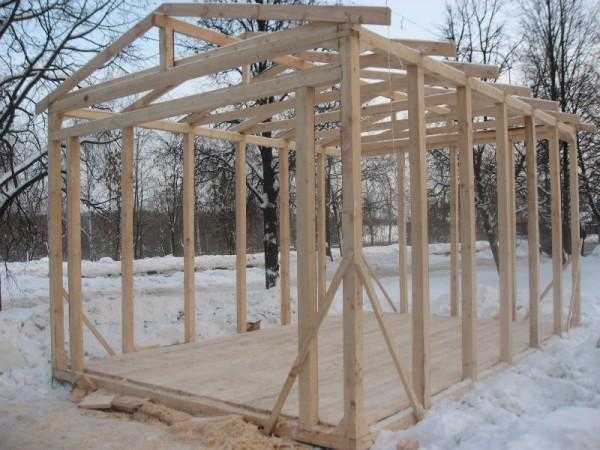

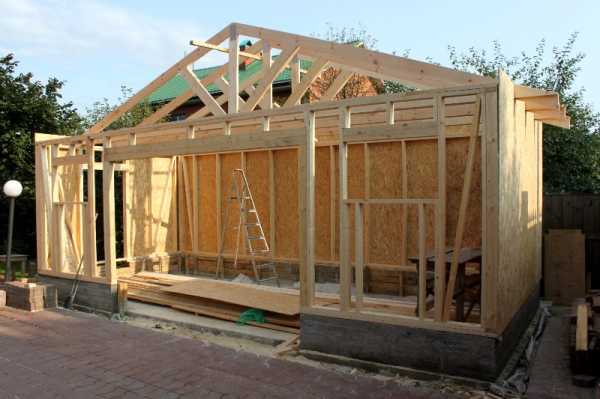

Возведение каркаса

Поскольку речь идет о деревянной конструкции, то все детали необходимо пропитать антисептическим составом. Нам потребуются брусья и доски таких размеров:

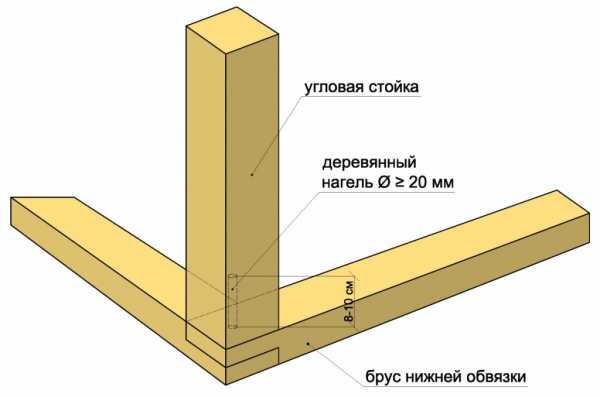

  • Для нижней части гаража используем брусья 100×40 или 100×50 мм.
  • Размер угловых брусьев и стоек – 100×100 мм.
  • Стропила и дополнительные стойки – 100×50 мм.
  • Расстояние между стойками – 110–120 мм.
  • Оптимальна длина досок – 3 м. Можно приобрести шестиметровые заготовки и разрезать пополам.
  • Для крыши будем использовать доски 100×25 мм.
  • Обрешетку лучше делать из брусков 30×30 или 40×40 мм.

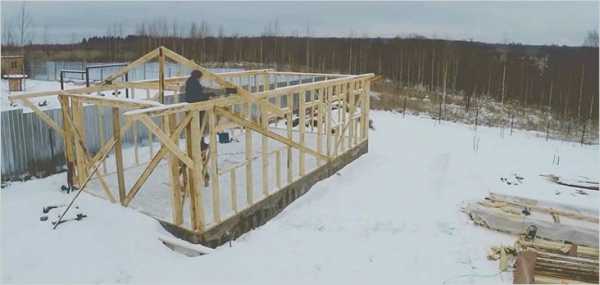

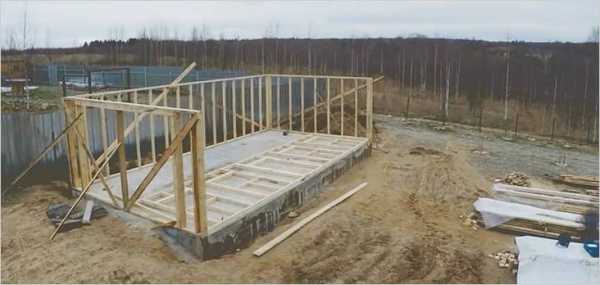

 На плите начнем сборку первой стены

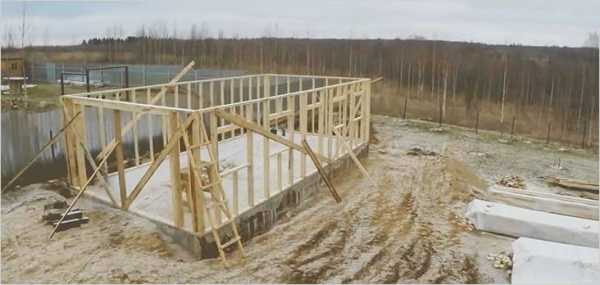

Итак, фундамент готов, можно приступать к возведению каркаса. Его сборку начнем на плоскости, а потом поднимем, установим и закрепим. Начнем с задней стенки. Для придания раме прочности в углах следует установить подкосы.

 В передней стенке будут установлены ворта

Следующей монтируется усиленная часть каркаса, в которой будут установлены ворота.

 Установка боковины

Затем зафиксируем противоположную стену от двери.

 Сборка последней части

Приступим к сборке передней стенки.

 Теперь можно всё надежно скрепить

Теперь ее можно установить и закрепить. Из металлического уголка (65 мм) сделаем наружную и внутреннюю рамы ворот и зафиксируем их друг с другом металлическими полосками.

 Примерка изготовленной стропил

Приступим к изготовлению стропил. Сделав первую секцию, можно проверить, насколько она точно изготовлена.

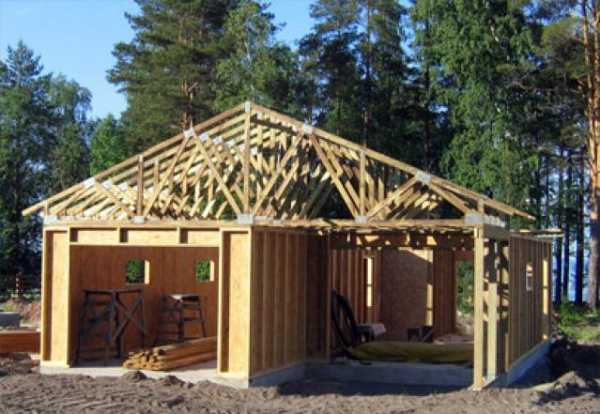

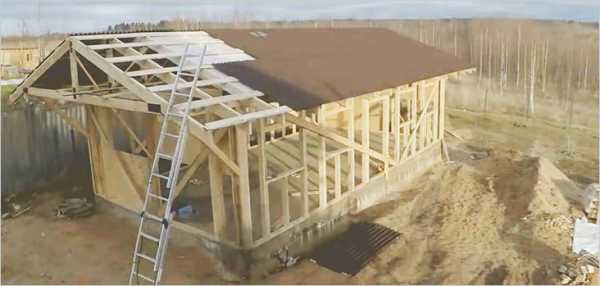

 Монтаж стропил

Убедившись, что всё сделано правильно, сделаем остальные стропила и установим их.

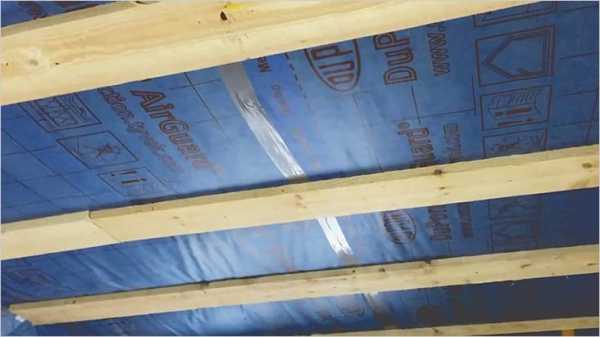

 Необходимо уложить пароизоляцию

Закрепляем пароизоляцию и прибиваем обрешетку.

 Для обшивки каркаса используем ОСБ

В качестве кровельного материала мы использовали ондулин.



Каркас обшили ОСБ.

 Для такой конструкции идеально подходят металлопластиковые окна

Вставили металлопластиковые окна. Рамы ворот сварили из профильной трубы 40×25 мм и, соблюдая технику пожарной безопасности, приварили к раме.

 На этом работы закончены

Вот такой получился гараж.

 Виды ворот

Распашные ворота более просты в изготовлении, но не очень удобны. Были случаи, когда сильный порыв ветра срывал створку с фиксирующего устройства, что приводило к повреждению кузова автомобиля. Поэтому сейчас часто можно встретить различные устройства, закрывающие въезд.

Устройство гаража с мансардой

Если габариты строения позволяют, то чердачное помещение можно переоборудовать под мансарду. Конечно, лучше всего было бы предусмотреть мансарду еще в стадии проектирования, но так получается далеко не всегда, потому что потребность в дополнительной полезной площади возникает в процессе эксплуатации помещения.

Процесс переоборудования

Один из моментов, который придется учесть, — это размещение лестницы и вырезание для прохода части потолка так, чтобы не нарушить его несущую способность, что не всегда возможно сделать. Если так получается и в вашем случае, то к имеющемуся строению можно сделать пристройку, через которую будете подниматься в жилое помещение.

В некоторых случаях в помещение на втором этаже проникают газы от работающего двигателя. Особо это может ощущаться при запуске холодного двигателя (особенно дизельного). Поэтому в самом гараже должна быть предусмотрена вентиляция. Необходимо также установить дверь в жилое помещение.

Всё учтено при планировании

Если изготовление мансарды запланировано заранее, то в проекте уже предусмотрено, где и как будет установлена лестница. Для того чтобы максимально использовать имеющуюся площадь, крышу делают ломаной.

Как утеплять?

Жилое помещение должно быть теплым, а если гараж неутепленный, то нужно будет заняться не только стенами мансарды, но и полом. Вначале поговорим о стенах, обсудив основные правила утепления.

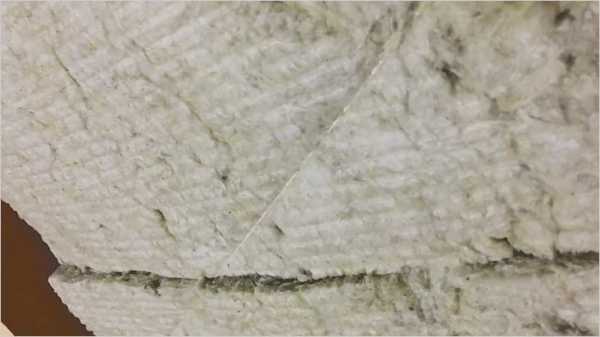

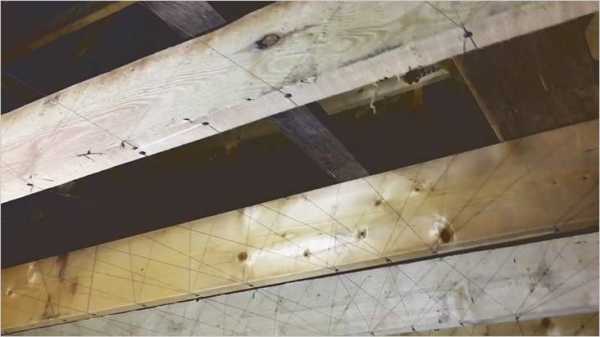

Натянутая капроновая нить напоминает паутину

Специалисты настоятельно рекомендуют использовать капроновую нить, так как она спасет утеплитель от провисания и сползания. Из нити делается своеобразная паутина, которая натягивается и надежно закрепляется. При этом важно помнить, что утепляется не весь чердак, а только жилое помещение.

 Капроновая нить надежно удерживает минвату

При работе со стенами мансарды сначала укладывается утеплитель, а затем натягивается нить. То же самое делается и с потолком, если потом не будет возможности уложить утеплитель сверху. Важно учесть, что минимальный слой укладываемого утеплителя не должен быть менее 200 мм. В местности с суровыми зимами нужно увеличить толщину утеплителя до 300 мм.

 Позаботимся о том, чтобы сквозь утеплитель не проходил холодный воздух

При укладке утеплителя важно позаботиться о том, чтобы не осталось мостиков холода. Что касается минваты, то она может в себе накапливать воду, поэтому мнения о целесообразности ее применения расходятся. Многие люди предпочитают пользоваться пеноплексом, так как он не гигроскопичен.

 Для этого следующий ряд утеплителя должен перекрывать стыки

Для этого следующий ряд утеплителя укладывается таким образом, чтобы он перекрывал швы уложенного материала.

 Пароизоляцию проклеим серебряным армированным скотчем

На стыках обязательно нужно проклеить пароизоляцию. Для этого лучше всего использовать серебряный армированный скотч. Он не только прочный, но и хорошо клеится.

 При проклеивании паризоляции на стенах, обратный нахлест не нужен

На мансарде пароизоляция монтируется обратным нахлестом, поэтому ее монтаж выполняется сверху вниз. Обратный нахлест означает, что следующее полотно пароизоляции ляжет на верхнее полотно. Тем самым пары, поднимающиеся снизу помещения, пойдут не в стыки, а к верху кровли и будут выветрены благодаря вентиляции.

 Благодаря контррейкам обеспечивается вентиляция под обшивкой

После монтажа утеплителя со стороны помещения (так же, как и снаружи) должны быть прибиты контррейки.

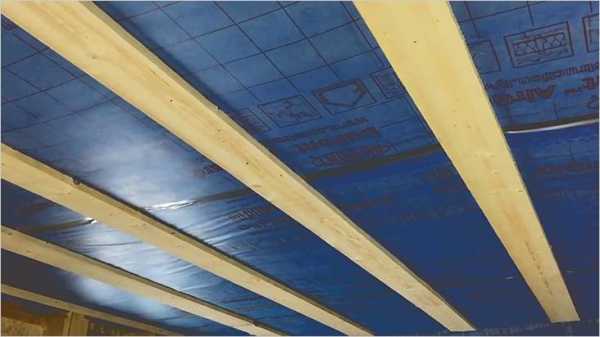

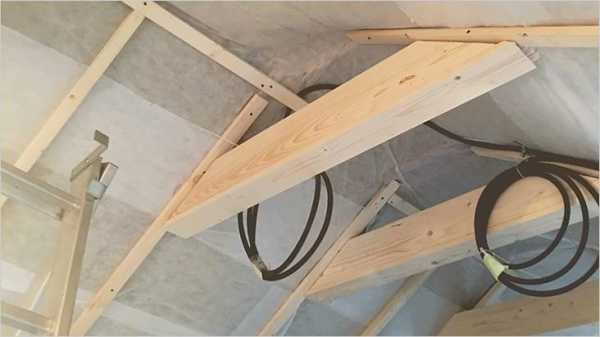

 Обшивочные доски в качестве конрреек

На потолке роль контррейки и обрешетки будут выполнять доски толщиной 25 мм. Такую двойную функцию доска может выполнять только на ровном потолке.

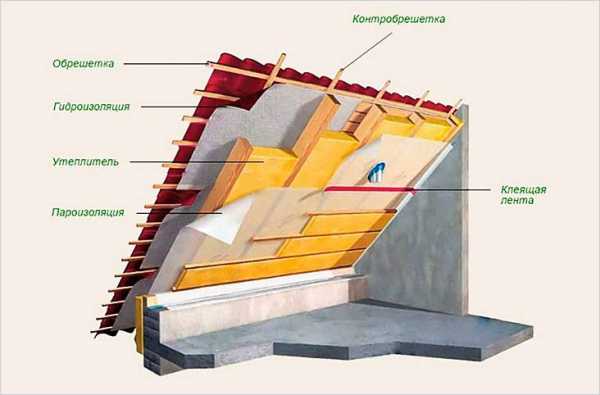

 Так выглядит кровельный пирог

Представить всё в деталях поможет схема кровельного пирога крыши мансарды.

Видео: нюансы и технология утепления мансардных крыш

Что касается способов утепления пола, то единственным ограничением в выборе материала может быть его большой вес.

Видео: способы утепления пола мансарды

Можно ли сделать гараж на две машины?

Если в семье 2 автомобиля, то каркас можно сделать таким, что в гараже поместятся даже 4 машины. В этом случае придется рассчитывать габариты и несущую способность используемого материала, пусть то будет дерево или металл. В следующем ролике демонстрируется процесс возведения такого строения.

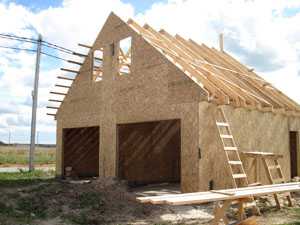

Видео: строительство каркасного гаража на 2 автомобиля

Строительство каркасника обходится дешевле, но такое строение не назовешь бюджетным вариантом. При соблюдении технологии возведения такого строения, оно прослужит хозяину и его автомобилю не один десяток лет.

kakpravilnosdelat.ru

Проект каркасного гаража - особенности и преимущества. |



При возведении гаража часто используют упрощённые технологии строительства — каркасную или щитовую. Постройку можно располагать на первом этаже дома или пристраивать к дому в качестве бокового пристроя. Как выглядит проект каркасного гаража и проект каркасного дома со встроенным гаражом?

Каркасные строения – дома, гаражи, хозяйственные пристройки к каркасному дому, отличаются небольшим массой, быстрым возведением и относительно недорогой ценой. Для их строительства необходимы деревянные доски, которые используются в качестве силового каркаса. В обшивке стеновыми панелями используют недорогой ОСП или пластиковый сайдинг.

Каркасные строения возводятся по несложной технологии. Потому строительство стало доступным даже для тех, кто раньше никогда не возводил своими руками. По технологии каркасников несложно строить различные помещения – гаражи, мастерские, складские строения и жилые дома.

Каркасные гаражи: проекты, фото и цены

Строительство каркасного гаража является капитальной постройкой. Различные проекты каркасных гаражей могут отличаться размерами, наличием дополнительных помещений и характером расположения: отдельно стоящий гараж или часть жилого помещения, расположенный на первом этаже или под землёй. Размеры каркасника могут предполагать хранение одной или двух машин.



Гараж на две машины.

В качестве дополнительных помещений могут быть пристроены хозблоки для хранения инструмента и деталей, мастерские, а также подвал для овощей, смотровая яма.

Различные варианты встроенных гаражей можно классифицировать на группы:

  • Пристроенные к дому сбоку.
  • Встроенные в первый этаж дома, с расположением комнат над ним, на втором этаже.
  • С мансардой.

Преимущества гаража пристроенного к дому

  • Строительство обходится дешевле, поскольку есть общие стены с жилым помещением.
  • Проще подвести коммуникации — электричество и водоснабжение.
  • Можно зайти непосредственно из дома, минуя переход по улице.
  • Экономится место, что актуально для небольших земельных участков.

Недостатки встроенных гаражей

  • Необходимость хорошей изоляции жилых комнат от автомобильного шума, запахов бензина, выхлопных газов, машинного масла.
  • Обустройство мощной вытяжной вентиляции.
  • Эстетичность наружной отделки гаража под стать отделке стен жилого каркасного дома.
  • Сложность проекта для встроенных вариантов.

А теперь рассмотрим, как разрабатывается проект каркасного гаража из дерева, ОСБ или металла?



Проекты каркасных гаражей

Проектирование каркасного гаража является первой необходимой стадией работы. Проще использовать готовый проект каркасного гаража с фото и чертежами, в котором указаны размеры помещения, перечислены строительные материалы: балки, доски, стеновые и кровельные панели, указаны их размеры и количество.

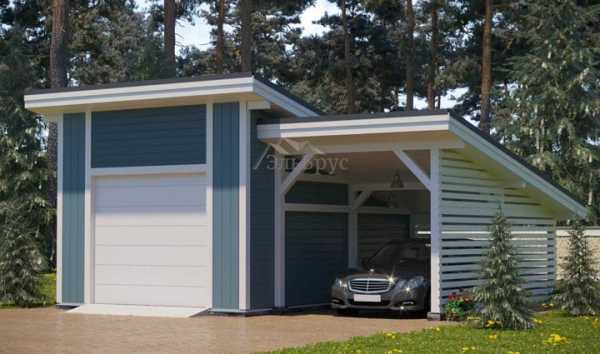

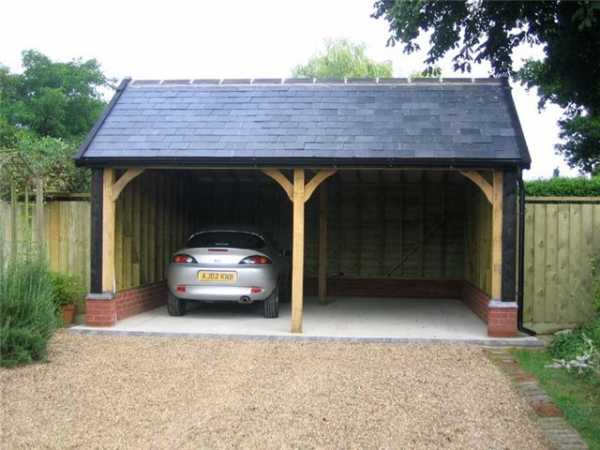

Гараж с пристроенным навесом.

Такой проект каркасного гаража из дерева значительно упрощает строительство, особенно для тех, кто не является профессионалом и не владеет технологией возведения каркаса.

Навес к каркасному гаражу.

Можно найти проекты каркасных гаражей и цены в фирмах, которые специализируются на каркасном строительстве. У проектной фирмы должен быть опыт работы.

С односкатной крышей.

Они могут представить для ознакомления готовые постройки, которые сделаны по их проектам. А лучше всего, когда проектная и строительная фирмы тесно сотрудничают. Тогда проекты каркасных гаражей, фото и цены будут представлены в полном объеме.



Чертеж на две машины.

Когда нет возможности найти проекты каркасных гаражей бесплатно, то необходимо выполнить эскиз будущего гаража собственноручно. По нему уже определить примерный расход строительных материалов. Здесь важно правильно рассчитать сечения опорных элементов, схему расположение стеновых и кровельных панелей, чтобы строение получилось достаточно прочным.

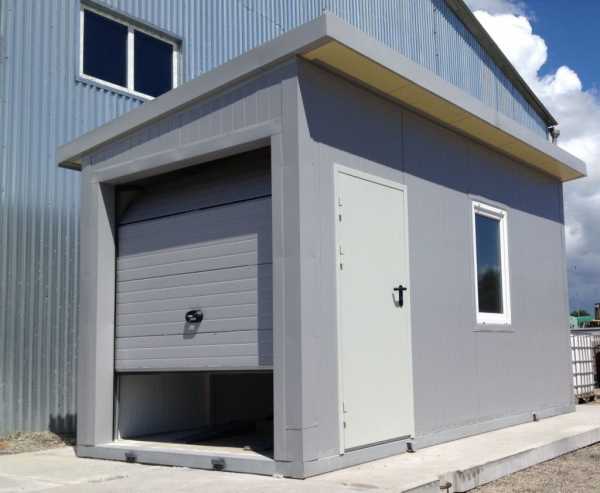

Проект на одну машину

Самый простой и недорогой проект каркасного гаража на одну машину – помещение для автомобиля без дополнительной подсобки. Такой гараж имеет площадь около 18-20 кв. м. Под полом может быть выполнен подвал, расположена смотровая яма.

Вход в каркасный гараж выполняют в виде широких гаражных ворот для въезда автомобиля. Отдельной двери может не быть. Также не предусматривают больших окон, кроме небольших проёмов под крышей строения. Небольшие каркасные гаражи выполняют с односкатной крышей. Сбор воды с кровли и её слив отводят на расстояние не меньше метра от стен.

Более затратные и большие проекты каркасных гаражей предусматривают наличие дополнительных помещений: мастерской или подсобной комнаты для хранения инструментов. В такой комнате может быть большое пвх окно  и возможно понадобится второй вход, при этом дверной проём делают стандартной ширины 700-800 мм.

На заметку

Каркасные гаражи располагают по краю участка с выездом на улицу и дверным проёмом во двор.

Наличие дополнительного помещения увеличивает внутреннюю площадь гаража, расход строительных материалов и стоимость постройки. Но при этом делает удобным пользование гаражом. Проект может предусматривать сооружение навеса – в качестве места для временной постановки автомобиля на хранение. Навес может быть пристроен с одной или с нескольких сторон, или быть продолжением кровли гаражного строения.

Проект 6х8 на две машины

Проекты каркасных гаражей на две машины отличаются большой площадью. В них также обустраивают широкий въезд или делают два въезда отдельно для каждой машины. Такие гаражи часто дополняют хозяйственными помещениями с отдельным входом, окнами и вентиляцией.

Стены каркасных гаражей часто выполняют глухими для безопасности и защиты от взлома. Если в пространстве гаража планируется комната, то её отделяют простенком с дверью и обустраивают окно. В качестве примера можно рассмотреть проект каркасного гаража 6х8 м. Его площадь – почти 50 квадратов. С фасадной стороны два широких въезда для автомобилей. С тыльной стороны расположена входная дверь.

Внутреннее пространство гаража имеет одно общее помещение, без деления на боксы.Проект каркасного гаража на 2 машины имеет небольшой чердак. При желании гараж можно обустроить жилой мансардой. Для обустройства чердака с мансардой используют проект каркасного двухэтажного гаража.



Проект дома с гаражом

Гараж может быть пристроен к одной из сторон дома. Может быть частью первого этажа с расположенными над ним жилыми комнатами, как и проект каркасного гаража с мансардой. Проект каркасного дома с гаражом – решение, которое позволяет построить два функциональных помещения по одному проектному документу.

На заметку

Вариант пристройки к дому, как проект одноэтажного каркасного дома с гаражом намного лучше, поскольку ограждает гаражное помещение с его звуками, запахами и вибрациями от жилого пространства.

Проект каркасного дома с гаражом может иметь один или два этажа помещений. Над гаражом могут располагаться внутренние комнаты, спальни, открытая верхняя терраса с крышей для летнего отдыха. Такой проект каркасного дома с гаражом и мансардой – имеет сложную конфигурацию и форму. Дом с гаражом может иметь несколько входов — центральные двери и гаражные ворота. Часто над входом и въездом обустраивают навесы.

Каркасный дом с гаражом.

Ещё один вариант дома с гаражом – расположение двух строений рядом друг с другом и соединение их общим навесом. Совместное строительство дома с гаражом даёт возможность экономии. За счёт чего сокращаются траты:

  • Каркасный дом с гаражом в проектах и на фото имеют одну общую внутреннюю стену вместо двух отдельных наружных стен.
  • При встраивании гаража в первый этаж – экономится часть кровельного материала, гаражное помещение располагается под вторым этажом жилого дома.
  • Сокращаются расходы на прокладывание электрического кабеля, труб и других инженерных сетей к помещению для хранения автомобиля.
Проект дома с гаражом.

Стена между гаражным помещением и жилыми комнатами обустраивается капитальной с необходимым утеплением и несущими каркасными опорами. В отличие от других наружных стен, её отделка может быть выполнена интерьерными материалами с обеих сторон. Внутри гаража стены часто обшивают недорогими материалами.

Этапы строительства гаража

Опишем технологию строительства каркасного гаража – последовательное выполнение строительных работ на участке.

Фундамент

Фундамент под каркасный гараж — основная несущая часть строения, которая держит на себе вес автомобиля, стен и крыши. Фундамент каркасного гаража обустраивают в виде бетонной плиты, уложенной на песчаное основание. Плиту укладывают в подготовленную яму поверх слоя песка толщиной 100-150 мм. Перед установкой плиты песок поливают водой и уплотняют.

Плитный фундамент для гаража.

Плитный фундамент для каркасного гаража исполняют в виде одной монолитной плиты. Её укладывают на расстояние ширины гаража. Глубину выемки земли для фундаментной плиты выбирают таким образом, чтобы её верх оказался выше грунта на 50-100 мм. Для удобства проезда на краю плиты бетонируют съезд.

Фундамент под каркасный гараж своими руками отливают непосредственно на месте строительства из раствора бетона. Для этого вынимают слой грунта высотой 300-400 мм. Дно отсыпают песком высотой 100 мм, после укладывают арматуру, перевязывают её проволокой и льют бетон. Высота готовой плиты 200 мм. При этом на 100 мм она заглублена в грунт и на 100 мм поднимается над его поверхностью.

На заметку

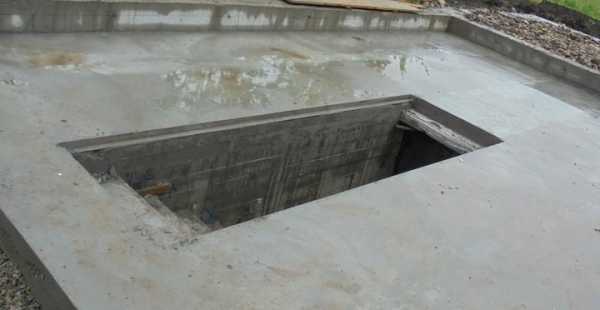

Если планируется расположить под гаражным строением подвал для хранения овощей, то фундамент выполняют по типу заглубленной ленты. При этом стены фундамента будут одновременно стенами подвала. Сверху на них необходимо будет положить плиту.

Для обустройства подвального фундамента выкапывают яму по глубине подвала. Дно ямы отсыпают песком и бетонируют, стены выкладывают кирпичом или бетонируют. При бетонировании в раствор добавляют водостойкие смеси типа Пенетрон для защиты стен от грунтовой влаги. После окончания бетонирования выдерживают месяц и кладут бетонную плиту для основания будущей постройки.

Фундаментная плита под гараж обрабатывается водостойкой пропиткой, особенно тщательно делают обработку по периметру, где будет лежать брус нижней обвязки, и возводиться стены. После окончания строительства с наружной стороны стен и подвала делают отмостку.

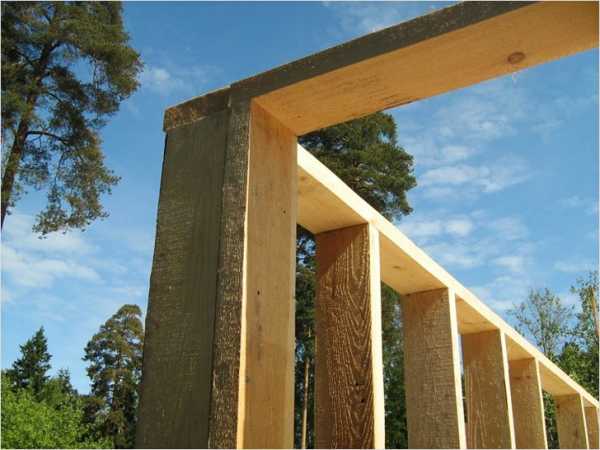

Каркас

Для сборки силового каркаса используют деревянный брус и доски. Каркас собирается последовательно:

  • Нижняя обвязка – брус 100х100 мм, который кладут по периметру наружных стен.
  • Угловые стойки делают из доски 50х150 мм.
  • Промежуточные стойки из досок толщиной 50х150 мм, через каждые 0,6 м.
  • Верхняя обвязка – верхний ряд доски, уложенный на опорные стойки.

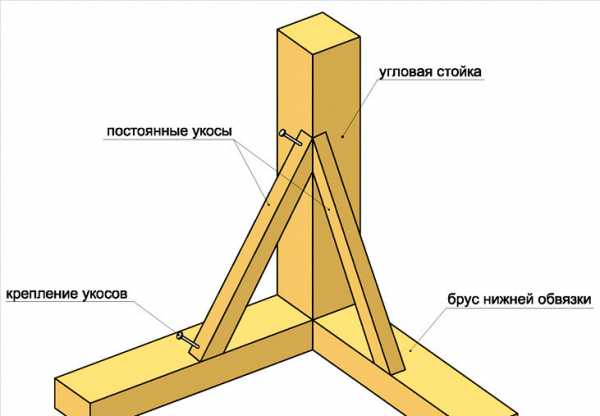

  • Укосины монтируют из досок толщиной 20х100 мм, от нижней обвязки к верхней через несколько стоек.
  • Лаги кладут из досок 50х150 мм через каждый метр.
  • Стропила крыши из досок 20х100 мм, кладут через каждые 0,6 м.

Кровля

Перед их монтажом стропила накрывают гидро-пароизоляционной плёнкой. Плёнку фиксируют на стропилах степлером, кладут сверху обрешётку. На доски обрешётки монтируют кровельные панели.

Кровля для каркасного гаража.

Поскольку каркасный гараж отличается лёгкими стенами, для обустройства его крыши выбирают нетяжёлую кровлю — гибкую черепицу или металлический профилированный лист. Кровельные панели крепят обязательно со свесом — 50-60 см. Это предупреждает намокание стен и образование сырости внутри гаража. Под кровлей монтируют систему слива – сточные желоба вдоль крыши и сточные трубы.

Каркасные гаражи часто имеют односкатную крышу, что характерно для всех небольших по площади строений.

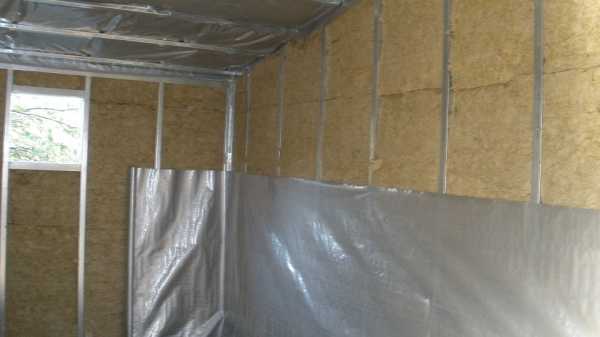

Утепление

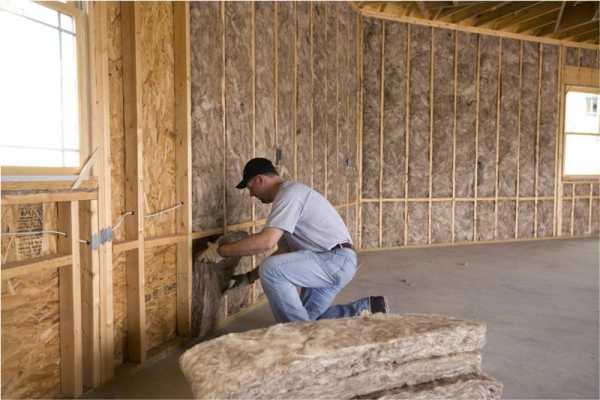

Если гараж будет неотапливаемым, то его стены не утепляют. Если же планируется обустроить помещение с отоплением, то стены гаража изолируют изнутри минеральной ватой или плитами из пенополистирола.

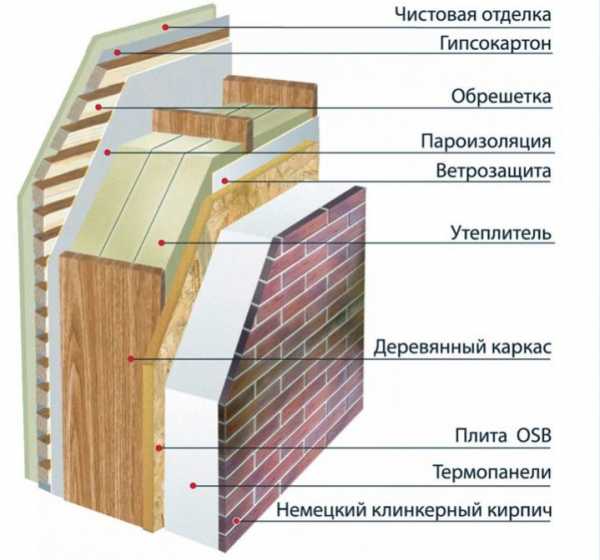

Стена в разрезе с утеплителем

В жилых строениях предпочтение отдаётся ватному утеплителю. Применительно к гаражам можно ставить любое утепление, поэтому часто используют пенополистирол, как более дешёвый утеплитель. Также каркасные строения можно утеплять изнутри ППУ. Однако это напыление достаточно дорогое и потому непопулярное.

На заметку

В каркасном гараже обязательно сооружается принудительная вентиляция. Она включается каждый вечер после въезда машины, для того чтобы убрать влагу и подсушить днище, детали ходовой.

1karkasnydom.ru

Каркасный гараж своими руками - гараж по каркасной технологии (+фото)

Сразу следует сказать, что каркасный гараж своими руками сделать несложно. Его постройка займет немного времени, денег, строительных материалов и сил. Поэтому для постройки такого гаража не обязательно обращаться за помощью к строительной бригаде.

Соблюдайте несколько условий:

  1. Гараж должен быть достаточно прочным.
  2. Не следует выбирать слишком сложные конструкции, если у вас совсем нет опыта строительства.
  3. Не стоит тратить большую сумму денег на постройку своего гаража.
  4. У гаража должен быть низкий уровень теплоотдачи.
Конструкция стен

В строительстве уже давно применяют каркасные технологии. По всему миру, таким образом, возводят не только гаражи, но и дома. Как основной строительный материал выступает древесина.

Все части конструкции каркасного гаража между собой скрепляются с помощью саморезов и болтов. Благодаря этому задуматься о том, как построить каркасный гараж можно в любой сезон. Преимущества:

  • вам не потребуется тяжелая строительная техника и большое количество помощников,
  • строительного мусора при постройке такого гаража остается немного.

Обратите внимание! Перед тем как сделать каркасный гараж своими руками необходимо нарисовать проект, сделать все необходимые расчеты, определить затраты на материал, выяснить этапы сборки постройки.

Если с черчением дело не ладится, можно обратиться за помощью к друзьям или в строительную фирму, в которой вам помогут сделать и чертеж, и все необходимые расчеты. Строительство каркасного гаража нельзя начинать просто так, без плана. В противном случае работа может затянуться на недели, а то и месяца, а внешний вид постройки будет значительно отличаться от того, что был задуман.

Строительные работы начинаются с фундамента.

Фундамент

Основание ленточного типа

Для строительства любого дома, беседки или гаража требуется фундамент. Их существует несколько типов:

  1. Столбчатый.
  2. Ленточный.
  3. Плитный.

Многие строители выбирают для гаража именно монолитный тип фундамента. Он отличается своей крепостью и долговечностью, его сложно сломать, он не сгорит в случае пожара, не контактирует ни с какими химическими веществами, что немало важно. Ошибочно считать, что такой тип фундамента будет наилучшим. Везде есть своим недостатки: под строительство такого типа фундамента следует выровнять поверхность земли, а уже затем заниматься отливом плиты. Следует быть готовым и к тяжелым земляным работам, и трудностям с отливом плиты. Из-за всевозможных нюансов строительство может затянуться.

Плитный фундамент

При выборе фундамента стоит учитывать, что стены гаража не должны контактировать со снегом, по крайней мере, в течение всего зимнего периода. Стоит позаботиться о том, чтобы фундамент будущего гаража был поднят как минимум на полметра. Если вы оборудуете слишком большой уклон пола, то во время зимнего периода, снег с шин будет попадать под обвязку. Какой в таком случае должен быть фундамент? Большинство застройщиков выбирают мелко заглубленный ленточный фундамент, который является лучшим решением для гаража.

Технология изготовления такого фундамента довольно проста и практична, именно поэтому ее используют в большинстве случаев. Достоинства ленточного фундамента:

  1. Прочность.
  2. Надежность.
  3. Для зданий любой формы.
  4. Простая технология изготовления.
  5. Не отнимает много времени во время сооружения.

Стены

Каркас из металла

Обычно для стен такого гаража используют листы металла, или же дерево. Каркас обшивают с помощью досок 100х50 сантиметров. Конечно, можно взять и больше длину доски (150х50), но, как показывает практика, строительного материала в таком случае будет тратиться процентов на пятнадцать больше, что влечет за собой не только увеличение времени работ, но и увеличение финансовых затрат на данную постройку.

Сборка гаража

Сборка заключается в довольно простом алгоритме, которого стоит придерживаться.

  1. Нижняя обвязка.
  2. Сборка и установка левой и правой части каркасного гаража.
  3. Сборка фасадной и торцевой стен
  4. Сверху также делаем обвязку.

Если соблюдать данный алгоритм, можно избавить себя от лишней головной боли. Не стоит выкидывать оставшиеся куски досок, в дальнейшей работе они всегда могут пригодиться. Собирая каркасный гараж по такому алгоритму, можно оптимизировать:

  • расход материала;
  • трату личного времени;
  • денежные затраты.

Ведь когда дело касается лично вас, на счету каждая копейка и сантиметр доски.

Способ разметки углов на месте

Как измерить угол

Есть один интересный совет для каркасного гаража из дерева. Во время разметки стропил, стоит применить угольник, а затем пошагово делать отрезки. Чтобы сделать уклон крыши в двадцать два градуса, необходимо на угольнике отметить линию на короткой стороне в 110 миллиметров, и откладывать 275 миллиметров на длинной. Это дает нам необходимый угол, с помощью угольника совмещаются метки на стропиле и делаются они десять раз. Проводится линия, берется точка пересечения верхней обвязки и стропила, откладывается два новых отрезка – они дают свес стропил. Таким образом, постройка идет с большей эффективностью.

Рядом с точкой пересечения с обвязкой, отмечается глубина выреза в тридцать миллиметров. Необходимо перевернуть инструмент, и уже от линии пересечения точек намечать вырез. Верхняя часть стропила срезается наполовину толщины балки конька. Это приблизительно двадцать пять миллиметров. После этого, требуется заготовка вырезов. Срезаются лишние углы и получаются готовые стропила. Такой способ хорош тем, что экономит время на примерку и подгонку.

Крыша гаража

Двускатная стропильная конструкция

Касательно крыши у каждого могут быть свои предпочтения. Кто-то захочет и сделает крышу с чердаком, а кто-то обычную, плоскую гаражную крышу. На решение влияют только личные предпочтения. Если крыша с чердаком и вы решили утеплять гараж, то целесообразно утеплять не саму крышу, а чердачное перекрытие.

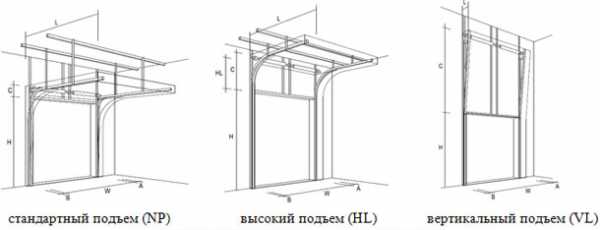

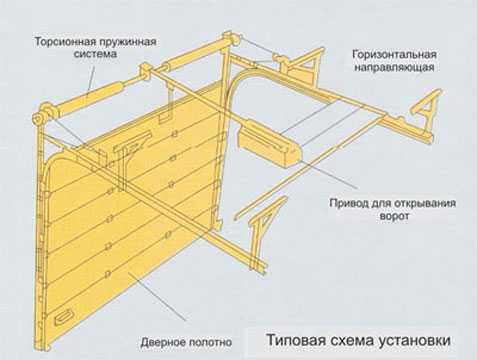

Ворота

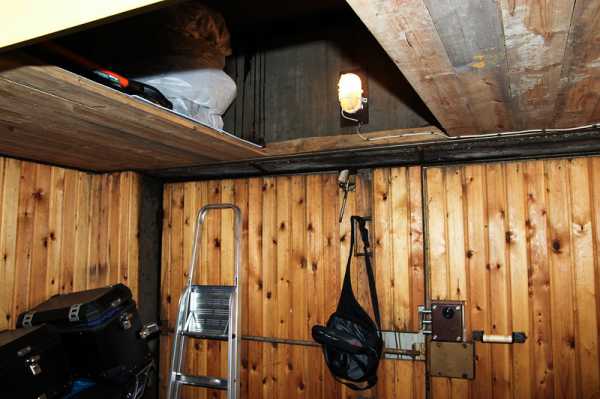

Гараж внутри

Если ваш каркасный гараж предназначается для хранения строительных инструментов, материалов, велосипедов и разной мелочевки, то ворота можно выбирать подешевле. В таком случае можно обратить внимание на распашные ворота, конструкция которых предельно проста: металлическая рама, обшитая листами металла.

Обратите внимание! Обычно компании, которые занимаются продажей гаражных ворот, предоставляют свои услуги по сборке, помогают с установкой.

Внутренние работы

При желании или необходимости, гараж можно утеплить изнутри. Тут уже каждый выбирает свой способ утепления и материалы, которые будет при этом использовать.

Если подвести итог, можно сказать, что цена каркасного гаража будет напрямую зависеть от перечня выполняемых работ, наличия отделки, утепления. Для каркасного гаража эконом варианта вообще можно использовать старый строительный материал, который остался от предыдущих строительных работ.

Перед началом застройки следует подготовить:

  • проектную документацию,
  • несущие стенные балки,
  • балки для перекрытий,
  • дверные и оконные проемы,
  • стропильную систему,
  • место застройки.

Обратите внимание! Количество необходимого материала закупается согласно проекту и всем расчетам. Лучше закупить необходимый материал с небольшим запасом.

Если вы неуверенны в своих силах, то лучше обратитесь в строительную компанию, где сможете нанять нормальную бригаду людей, которые сделают вам каркасный гараж по всем правилам и сделают его качественно и аккуратно. Конечно, стоить он будет уже больше, за счет найма бригады.

Видео

Советуем ознакомиться со следующими видеоматериалами, которые помогут вам разобраться в процессе строительства каркасного гаража:

Фото

Чертеж Верхняя обвязка Стропильная система крыши Схема плитного фундамента Устройство гаража, изготовленного по каркасной технологии Размеры конструкции из металла Нижняя обвязка Обшивка профилированными листами металла Система свесов Металлические фермы

Последняя редакция: 03.02.2015 Автор: Бундикова Полина Сергеевна

kaksdelatgarazh.ru

Каркасный гараж своими руками - инструкция по строительству и обустройству!

Правильно обустроенный каркасный гараж будет обеспечивать надежное хранение автомобиля в любое время года. Люди все чаще отдают предпочтение именно каркасным постройкам. Древесина предельно проста в обработке и монтаже, да и в финансовом плане такой вариант является одним из наиболее выгодных.

Каркасный гараж своими руками

Каркасный гараж своими руками

В возведении каркасного гаража нет ничего сверхсложного. С выполнением основных строительных мероприятий можно справиться своими руками. Нужно лишь разобраться в главных особенностях такой работы и во всем следовать инструкции.

Содержание пошаговой инструкции:

Преимущества каркасного гаража

Преимущества каркасного гаража

  1. Прочная конструкция. Каркасный гараж обеспечивает надежную защиту автомобиля и прочих объектов от неблагоприятных погодных и других воздействий.
  2. Низкие показатели теплопроводности. В холодное время гараж будет быстро прогреваться от сторонних источников тепла, что позволит пользоваться постройкой с максимальным комфортом.
  3. Простота возведения. Для строительства каркасного гаража не нужно привлекать множество помощников, от услуг специалистов также можно отказаться. Единственное, что рекомендуется поручить профессионалам, если вы новичок, это составление необходимой проектной документации.
  4. Сравнительно низкая стоимость возведения.
  5. Высокая скорость выполнения работы.

    Преимущества каркасного гаража

Одним из главных преимуществ каркасного гаража для большинства частных застройщиков является возможность его возведения своими руками. Достаточно ознакомиться с основными положениями руководства и сделать все по инструкции. Начните с подготовки необходимой проектной документации со всеми требуемыми чертежами.

Необходимая проектная документация

  1. Эскизный проект.
  2. Трехмерная модель.
  3. План фундамента.
  4. Ситуационный план. В этом документе должны быть отражены высотные отметки и оформлена привязка к постройкам, уже присутствующим на участке.
  5. Схема монтажа элементов каркасной конструкции.
  6. Схема установки стропил.
  7. План цоколя.
  8. Чертежи всех элементов кровельной конструкции.
  9. План системы водоснабжения и отведения канализационных стоков.
  10. Подробная пояснительная записка с указанием особенностей строительства, важных технических характеристик, конструкций, стройматериалов и пр.

    Проект гаража

Перечисленные чертежи сделают работы по обустройству гаража максимально простыми и удобными. С их помощью на выполнение необходимых строительных мероприятий уйдет минимальное количество времени.

Однако составить такой подробный проект без наличия требуемых навыков крайне сложно. В подобных ситуациях остается либо обращаться к профессионалам, либо же подбирать подходящие чертежи в открытых источниках.

Место для гаража

Прежде чем приступать к строительству, выберите подходящее место для обустройства гаража. Продумайте все так, чтобы в дальнейшем не возникало никаких затруднений с выездом и въездом автомобиля.

Где строить гараж

Лучше, чтобы гараж был расположен недалеко от дома. Оптимальный размер площадки для обустройства гаража – 10х10 м. Габариты самого гаража можете подбирать на свое усмотрение. Настоятельно не рекомендуется привязывать площадь постройки к размерам какого-то конкретного автомобиля, т. к. через время вы можете поменять свою машину на более габаритную модель.

Очистите выбранную площадку от любого рода мусора и прочих сторонних предметов. Уберите с площадки растительность. Выровняйте и утрамбуйте землю.

Разметьте площадку в соответствии с планом вашего гаража. Разметить территорию вам помогут простые колышки и любая веревка.

Руководство по возведению гаража

Приступайте к строительству каркасного гаража. Начинать, как и при возведении любой другой конструкции, нужно с обустройства фундамента.

Первый этап – фундамент

Ленточный фундамент

Готовая каркасная постройка будет иметь сравнительно небольшой вес, благодаря чему требования к прочности основания существенно снижаются. Самое главное, чтобы площадка была ровной и устойчивой.

Заливка

Заливка

При желании небольшой каркасный гараж можно построить даже на утрамбованном гравии либо ровной асфальтированной дорожке, но лучше, все-таки, отдать предпочтение бетонированному покрытию.

Выройте траншею по периметру будущего основания. Будет достаточно ямы глубиной порядка 400-500 мм. Установите опалубку.

Засыпьте дно траншеи небольшим слоем песчано-гравийной смеси. В случае если фундамент обустраивается на сложном грунте, уложите поверх утрамбованной засыпки арматурную сетку.

Залейте бетонный раствор. Заливку можно выполнять самостоятельно либо же поручить это специализированной бригаде.

В случае самостоятельной заливки вам придется потратить дополнительное время и силы на приготовление раствора.

Заливка пола гаража

Залитый черновой пол гаража с настилом гидроизоляции

После заливки бетон нужно обработать специальным вибратором. Он тщательно утрамбует смесь и удалит из нее лишний воздух. При отсутствии вибратора нужно хотя бы проткнуть бетон в нескольких местах арматурным стержнем. Все углубления в дальнейшем заделываются бетонным раствором.

Оставьте фундамент застывать на 3-5 недель. После этого можете приступать к выполнению других строительных мероприятий.

Укладка нижней обвязки

Нижняя обвязка

Второй этап – пол

Заливка чистового пола в гараже

Выравнивание бетона правилом

Приступайте к обустройству пола.

Засыпьте территорию конструкции гравием. Уложите на тонкий слой гравийной насыпи армирующую сетку и залейте бетон. На застывший бетон настелите рубероид.

Поверх рубероида уложите деревянные брусья. К брусу прибейте доски настила.

Если уровень прохождения подземных вод и особенности почвы позволяют, можете обустроить в гараже смотровую яму. При желании также можете сделать полноценный погреб. Лишними такие дополнения определенно не будут.

Третий этап – каркас

После завершения работ по обустройству основания и пола приступайте к монтажу каркаса.

Для обустройства нижней части используйте доски 10х5 см, предварительно пропитанные антисептиком. Угловые стойки каркаса, а также стойки ворот монтируйте из бруса 10х10 см. Для изготовления всех остальных стоек, балок, а такж

Строим каркас гаража

е стропильных элементов используйте доски 10х5 см.

Стойки нижней подвязки монтируйте с шагом до 120 см. Крепление этих стоек к нижней обвязке можно выполнить при помощи уголков и саморезов, гвоздей, либо же соединения типа «шип-паз».

Процесс сборки каркаса для гаража

Процесс сборки каркаса для гаража

Возведите каркас в соответствии с проектом.

Если ширина гаража будет превышать 4 м, для изготовления потолочных балок предпочтительнее использовать не брус 10х10, а качественные доски 10х5. Они сделают готовую постройку гораздо более крепкой и надежной.

Для изготовления продольных элементов и необходимых укосин используйте брус 5х5 см.

На сборку гаражного каркаса обычно уходит несколько дней. Чтобы работа проходила быстрее и легче, можете заручиться поддержкой 1-2 помощников.

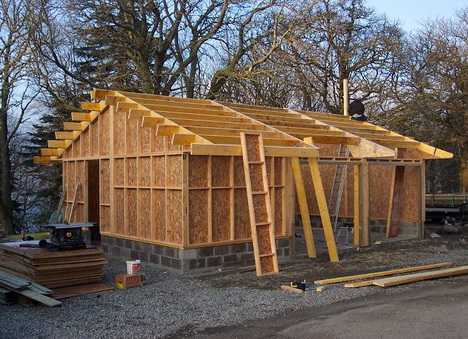

Каркасный гараж

Четвертый этап – крыша

Приступайте к обустройству крыши. Рекомендации по подготовке стропильных элементов приводились ранее. Стропила крепите к мауэрлату, а мауэрлат – к верхней обвязке каркаса.

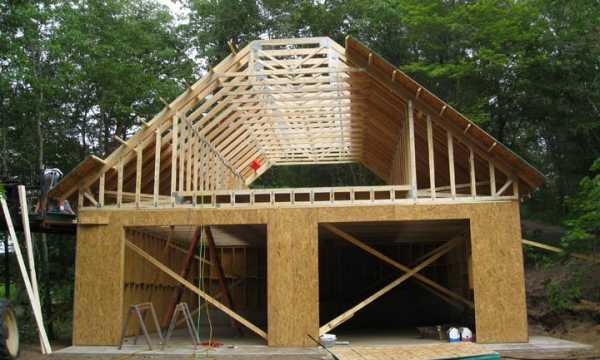

Как построить каркасный гараж

Поверх стропил набейте доски 10х2,5 см – они будут выполнять функции обрешетки. Финишный кровельный материал выбирайте на свое усмотрение. Можете отдать предпочтение как бюджетному битуму, так и более дорогим материалам типа еврошифера, металлочерепицы и пр. В этом моменте ориентируйтесь на свои личные предпочтения и доступный бюджет.

Пятый этап – отделка стен

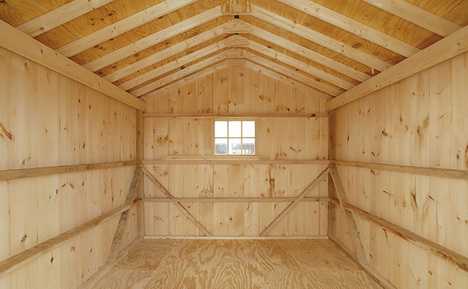

Стены гаража

Для внутренней отделки каркасного гаража используйте вагонку. Обшивка стен выполняется с параллельным обустройством паро-, тепло- и влагоизоляционного слоев.

Для монтажа слоев изоляции нужно набить обрешетку. Обычно обрешетка собирается из деревянного бруса. Шаг крепления бруса подбирается индивидуально в соответствии с толщиной теплоизоляционных плит.

Утепление

Внешнюю обшивку также можно выполнить с применением вагонки. Нередко используется сайдинг. Материал внешней обшивки выбирайте на свое усмотрение.

Отделка завершается монтажом стеклопакетов и двери. На этом этапе вам также предстоит самостоятельно принять решение в отношении оптимального варианта упомянутых конструкций.

Шестой этап – ворота

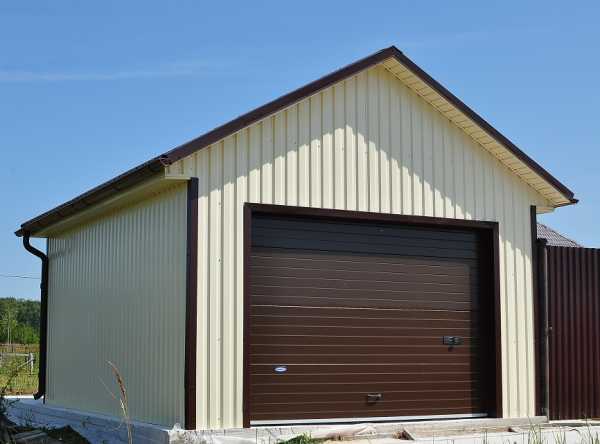

Отделка каркасного гаража профнастилом и установка ворот

Ворота выбирайте на свой вкус. На современном рынке представлен огромный ассортимент гаражных ворот – от обыкновенных и наиболее популярных распашных конструкций из металла до современных автоматических подъемных воротных систем, состоящих из нескольких секций.

Типы монтажа ( подъемов) секционных ворот

Типовая схема секционных ворот

Стоимость готовых ворот будет варьироваться в соответствии с особенностями их конструкции, удобством эксплуатации, качеством изоляции и отделки, внешним видом и прочими параметрами. При желании ворота для гаража можно сделать своими руками, предварительно изучив положения руководства по сборке выбранной разновидности системы.

Габариты ворот подбирайте так, чтобы в гараж можно было беспрепятственно въезжать. Через время вы можете поменять автомобиль – помните это и делайте проем для ворот с некоторым запасом.

Седьмой этап – внутреннее обустройство

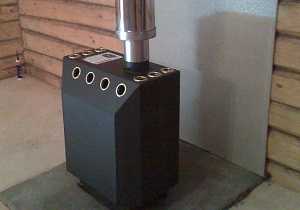

Печка для гаража

В завершение остается лишь выполнить работы по внутреннему обустройству гаража. Рекомендации по обшивке стен приводились ранее – для этой работы отлично подходит вагонка.

При наличии чердачного помещения, достаточно выложить его пол досками толщиной 25-30 мм и установить лестницу.

Чердак

Соответствующим образом обустраиваются смотровая яма и погреб. Выполняется монтаж электропроводки.

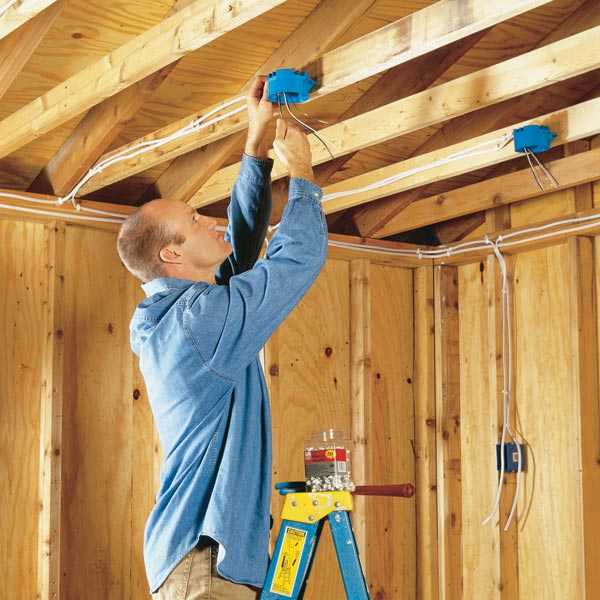

Монтаж электропроводки

Вся остальная работа выполняется исключительно на усмотрение владельца.

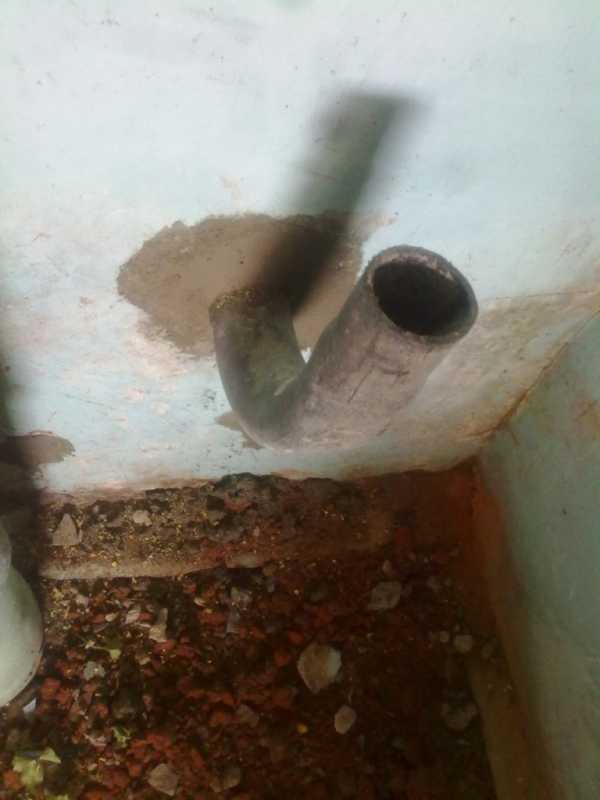

Канализационный стояк, выходящий в гараж

Для большего удобства к гаражу подводятся водопроводные и канализационные трубы. Также рекомендуется продумать решение вопроса обогрева гаража, чтобы его можно было максимально комфортно использовать и в холодную погоду.

Обустройство гаража

Удачной работы!

Видео – Каркасный гараж своими руками

svoimi-rykami.ru

Как сделать каркасный гараж своими руками – пошаговая инструкция

Гараж и мастерская

Гараж – строение, необходимое каждому автомобилисту, которое обеспечивает сохранность транспортного средства и уберегает машину от негативных воздействий окружающей среды. Многие собственники откладывают возведение такого объекта, предполагая, что его строительство является слишком сложной и дорогостоящей процедурой. Однако сегодня можно построить гараж с минимальными временными и финансовыми затратами, если возвести каркасную конструкцию. В статье узнаем об основных нюансах и особенностях каркасного строительства.

1

Почему каркасные конструкции так популярны?

В последние годы технология строительства каркасных объектов стала очень востребованной. При использовании качественных строительных материалов и при правильной организации работ, такой гараж ничем не будет уступать объекту, выстроенному из кирпича, дерева или любых других традиционных материалов.

Широкую популярность технология каркасного строительства приобрела, в первую очередь, благодаря простоте монтажа. Каркасное здание можно возвести самостоятельно, не обращаясь за помощью к профессиональным монтажникам, благодаря чему можно существенно сократить бюджет на сооружение объекта. Кроме того, такое строительство занимает сравнительно немного времени – опытные в этом деле люди могут построить объект всего за несколько дней.

Сокращение расходов на возведение здания обусловлено еще и доступностью современных строительных материалов. А благодаря их малому весу, доставку на место стройки можно выполнить без привлечения специализированной техники.

Каркас для гаража может быть сооружен из разных материалов, но чаще всего используют деревянный брус и металлический профиль.

Сама процедура строительства включает в себя несколько простых этапов:

  1. 1. Подготовка стройплощадки.
  2. 2. Рытье котлована и создание фундамента.
  3. 3. Разметка и сборка каркаса стен.
  4. 4. Устройство кровли.
  5. 5. Утепление и обшивка стен.
  6. 6. Монтаж гаражных ворот.

Чтобы научиться строить каркасные объекты своими руками, необходимо разобраться в каждом из описанных этапов в отдельности.

2

Начало монтажных работ – подготовка строительной площадки и устройство фундамента

Подготовительные работы считаются наиболее важными при любом строительстве. От качества подготовки места для возведения объекта будет зависеть ровность фундамента и надежность всего нового здания. После выбора подходящего места на участке, необходимо расчистить периметр и тщательно выровнять местность.

Площадка под застройку должна быть больше периметра возводимого объекта на 50–60 см с каждой стороны. После разметки с земли необходимо удалить плодородный слой почвы глубиной от 15 до 20 см. Проще всего вырыть такую яму с помощью специальной техники, хотя при некоторой сноровке и наличии свободного времени можно обойтись лопатой и сделать все самому. Дно выкапанной ямы обязательно нужно утрамбовать вручную или с помощью катка.

Для строительства каркасного гаража подойдет любой тип фундамента, так как постройка не будет отличаться большим весом, а значит, не создаст серьезной нагрузки на подготовленное основание. Однако помимо самого строительного объекта при выборе фундамента нужно учитывать и вес автомобиля, который будет стоять в гараже. Специалисты рекомендуют для каркасных объектов создавать плитный или ленточный фундамент.

После определения типа фундамента необходимо наметить угловые точки периметра под стены. Для начала нужно отметить одну угловую точку, в которой устанавливается разметочная обноска. К обноске привязывают шнуры – по два на каждую сторону при устройстве ленточного фундамента, в этом случае расстояние между шнурами будет задавать ширину планируемой ленты. Шнуры растягивают по сторонам будущего фундамента на всю длину, после чего фиксируют на противоположных обносках.

Крайне важно сделать все углы будущего здания прямыми. С помощью перекладины установленной обноски можно в определенных пределах перемещать точку фиксации на ней шнура. Чтобы убедиться в прямоугольности углов, можно измерить диагонали прямоугольника, они должны быть одинаковыми по длине.

Каркасный гараж можно построить на бюджетном столбчатом основании. Фундамент из опор отличается простотой монтажа, его можно сделать самостоятельно и он прекрасно подходит для последующего настила дощатого пола, который должен быть достаточно прочным и надежным, чтобы выдерживать вес автомобиля.  Столбчатый фундамент можно сделать из разных материалов. Обычно для устройства такого основания используют железобетонные конструкции, бетонные блоки, кирпич или комбинируют сразу несколько материалов.

Ленточный фундамент отличается большей сложностью в обустройстве и требует намного больше времени, так как в строительстве придется использовать бетонный раствор, который достаточно долго набирает прочность и застывает. Главным преимуществом ленточного основания под каркасное строение является то, что он дает широкие возможности по созданию смотровой ямы. Пол гаража на ленточном фундаменте можно делать как деревянным, так и бетонным.

Третьим по популярности типом фундамента для строительства каркасных сооружений является плитное основание. Оно считается наиболее сложным и затратным при строительстве, так как требует создания целой системы утрамбованных слоев из разных материалов, поверх которых уже заливается бетон. Достоинством плитного основания является его высокая прочность, надежность и долговечность.

3

Проектирование и возведение каркаса постройки

После создания фундамента можно переходить к возведению каркаса будущего сооружения. Каркас гаража может быть изготовлен из металлического профиля, деревянного бруса или из обоих этих материалов одновременно. Определившись с используемыми материалами, обязательно нужно подготовить проект. Этот документ позволит правильно выполнить все этапы строительства и возвести действительно качественное, хорошо продуманное здание.

Сами монтажные работы принято разделять на несколько этапов:

  1. 1. Установка нижней обвязки.
  2. 2. Сборка вертикальных конструкций – стен.
  3. 3. Установка верхней обвязки.
  4. 4. Обшивка каркаса.
  5. 5. Монтаж каркаса крыши.

Первым делом на готовое основание настилают гидроизоляционный материал (обычно рубероид). Гидроизоляция необходима для защиты деревянных и металлических элементов будущего здания от негативного воздействия влаги. Рубероид выступает вполне приличной отсечкой, благодаря которой влага не будет распространяться от стенок фундамента и из грунта при обильных осадках.

На следующем этапе на фундамент укладывается деревянный брус выбранного размера, это может быть брус 120×120 мм, 150×150 мм или 120×150 мм. Брус при желании можно заменить доской 50×120 мм или стальной профильной трубой с квадратным сечением 10×10 см. Для закрепления брусовой обвязки в углах используют шпонки или врубку. Металлические элементы обвязки закрепляются на углах сваркой, а деревянные – анкерными винтами или шпильками, вмурованными в основание. При монтаже обвязки на столбчатый фундамент внутри ее рамы на ребро укладываются лаги, которые будут необходимы для закрепления дощатого пола.

После этого можно переходить к сборке каркаса стен. Существует два варианта сборки:

  1. 1. На месте установки. То есть каркасные стены собираются и фиксируются вертикально на месте их постоянного расположения. Метод используется при монтаже деревянных конструкций.
  2. 2. На земле. Металлический каркас стен обычно собирают в горизонтальном положении на земле, после чего его поднимают и прикрепляют к обвязке в вертикальном положении.

В качестве элементов деревянного каркаса используют брус 60×60 мм, доску 30×150 или 30×120 мм. Металлический каркас принято собирать из профильной трубы 60×60 мм. После соединения отдельных элементов между собой и установки подготовленной конструкции вертикально, выполняется верхняя обвязка, необходимая для придания каркасу максимальной прочности. Для обвязки используют брус или трубу, которые по размеру должны соответствовать размеру отдельных элементов каркаса. К примеру, если вертикальные стойки изготовлены из досок шириной в 120 мм, то верхнюю обвязку можно сделать из такой же доски, укладывая ее в два слоя, или из бруса 60×120 мм.

Возведенный каркас необходимо сразу обшить внутри или снаружи облицовочными материалами. В качестве такой обшивки используют листы из ОСБ или фанеры, а также профнастил. Обшивка внутренней или внешней стороны объекта сделает его более прочным и позволит перейти к монтажу кровли.

Крышу гаража можно делать одно- или двухскатной. Двускатные крыши строить дороже и труднее, зато они позволяют обустроить полезное чердачное помещение или подготовить подкрышное пространство для хранения материалов и инструментов, используемых в хозяйстве. Постройка крыши выполняется в несколько этапов. Сначала делается стропильная система, после чего скаты обшиваются фанерными листами, поверх которых укладывается кровля.

4

Устройство пола гаража и монтаж утеплительных материалов

После устройства крыши и обшивки стен с одной стороны можно приступать к монтажу пола в гараже. Если застелить пол до установки крыши, деревянная облицовка может сильно пострадать из-за внезапных осадков. Лучше всего для облицовки использовать не шпунтованную доску, чтобы отделка могла расширяться и сужаться из-за изменения температуры и влажности окружающей среды.

Настил делают с небольшим зазором между отдельными элементами облицовки. Между досками нужно оставлять свободное пространство не менее 3–4 мм, чтобы при температурном расширении отделка не деформировалась. Облицовку обычно укладывают на лаги из деревянных брусков и закрепляют на основании саморезами или гвоздями.

На плитный фундамент дополнительную облицовку можно и не укладывать. Достаточно будет только обработать поверхность специальной укрепляющей грунтовкой глубокого проникновения, которая сможет упрочнить, скрепить верхние слои бетона и обеспечить основанию лучшие гидрофобные характеристики. Бетонный пол сверху можно окрасить или укрыть керамической плиткой, а можно оставить и без отделки вовсе.

Следующим шагом строительства каркасного объекта является его утепление. Теплоизоляцию установить в каркас сооружения очень просто. Выбранный материал просто помещается в пустоты в каркасе с внутренней или внешней стороны (в зависимости от того, с какой стороны первоначально были обшиты стены).

Для утепления можно использовать минвату, пенополистирол, напыляемый пенополиуретан и любые другие теплоизоляционные материалы. Напыляемый пенополиуретан считается предпочтительным для утепления каркасного строения. Он дороже большинства других типов теплоизоляции, требует применения специального оборудования, зато им можно полностью заполнить все пустое пространство в каркасе, в том числе любые полости и щели, благодаря чему постройка будет качественно защищена от мостиков холода.

После монтажа утеплителя можно приступать к обшивке стен со стороны, где еще не установлены облицовочные материалы. Для обшивки можно использовать любые легкие отделки, рекомендуется с обеих сторон здание облицовывать с использованием одного материала. То есть, если изнутри стены уже обиты ОСБ-плитами, то и снаружи лучше обивать каркас этими же плитами.

5

Финишная облицовка и установка гаражных ворот

Чтобы гараж стал по-настоящему комфортным, привлекательным внутри и снаружи, все поверхности в нем дополнительно облицовываются. Внутри для отделки помещения лучше всего использовать надежные, долговечные и устойчивые к внешним негативным воздействиям материалы. Рекомендуется отказаться от облицовки, которая легко горит и способствует быстрому распространению пламени. В гаражах, где могут храниться пожароопасные вещества, таким отделкам места нет.

Одновременно с финишной облицовкой в гараже устанавливают ворота, которые могут быть распашными, секционными, роллетными или подъемно-поворотными. Для самостоятельной установки лучше всего подходят простые распашные двустворчатые ворота, остальные конструкции требуют при монтаже определенных профессиональных знаний и умений, которых у обычного собственника, скорее всего, нет.

Постройка каркасного здания, хоть и занимает достаточно много времени, но может быть выполнена полностью самостоятельно. Конечно, если вы найдете себе помощников, работы пойдут быстрее и отнимут меньше сил, но при определенной сноровке можно обойтись и без них. Соблюдайте описанную в нашей пошаговой инструкции очередность действий, и вы сможете сделать гараж своей мечты с минимальными вложениями.



obustroen.ru

Гараж каркасный фото – как построить гараж из дерева и профильной трубы своими руками, строительство каркаса из бруса

Отправить ответ

avatar
  Подписаться
Уведомление о
