Профлист Н75: размеры, характеристики, толщина, применение

Профнастил Н75 – оцинкованный стальной лист с трапециевидной гофрой, она наносится методом холодного проката. Он представляет собой высокопрочный материал с высокой несущей способностью, ребра гофры увеличивают стойкость к механическим нагрузкам. Материал способен выдерживать интенсивные внешние воздействия, в том числе ветровую и снеговую нагрузку.

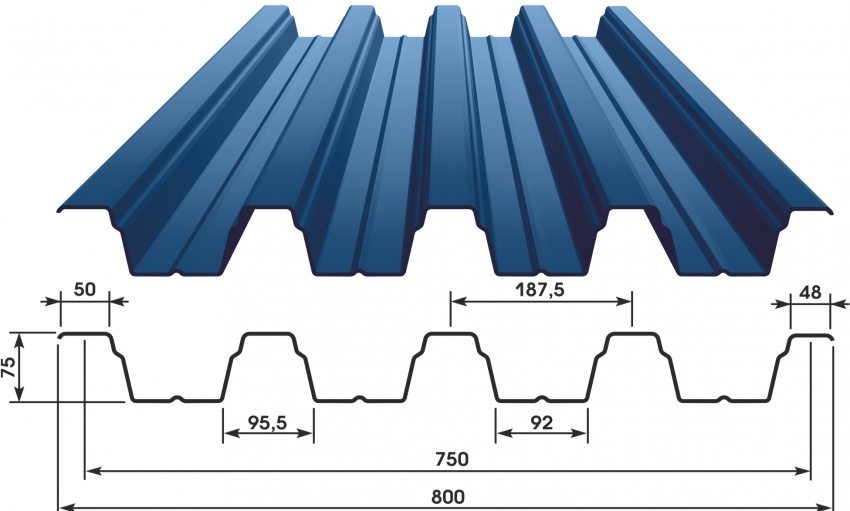

Профлист Н75: технические характеристики

Профлист Н75 относится к классу несущих, о чем говорит буква Н в маркировке. Его производство ведется в соответствии с требованиями ГОСТ 24045 и ТУ 5285-002-78099614-2008, в стандартах детально прописаны технические показатели. Этот материал обладает следующими параметрами:

• Общая ширина листа составляет 800 мм, полезная ширина – 750 мм. Разница между ними обусловлена необходимостью оставлять припуски для установки листов внахлест.
• Высота профиля составляет 75 мм. Он выполнен в форме трапеции и снабжен дополнительными ребрами жесткости для увеличения прочности и способности противостоять нагрузкам. Стандартная длина волны профиля составляет 187,5 мм.
• Стандартами предусмотрено 4 варианта толщины металлического листа: она может быть равна 0.65, 0.7, 0.8 или 0.9 мм. От этого показателя будет зависеть вес готового материала.
• Стандартная длина может варьироваться от 0,5 до 4,5 м. Чем короче профнастил, тем проще его устанавливать.
• Вес 1 метра профнастила может варьироваться от 6,9 до 9,3 кг. Расчет ведется в зависимости от толщины металлического основания.

Дополнительные канавки на полках гофры используются для улучшенного водоотведения. Это позволяет использовать данную разновидность профнастила в кровельных работах: он способен выдерживать значительный вес снега и хорошо отводит дождевую и талую воду.

Каждая разновидность профлиста маркируются числовым и буквенным обозначением. Например, Н75 750/800 расшифровывается следующим образом:

• Н – несущий тип профнастила с повышенной стойкостью к нагрузкам.
• 75 – высота гофры.
• 750/800 – соотношение полезной и полной ширины листа.

В маркировке также может присутствовать информация о продольной длине листа и его толщине. Последний показатель напрямую влияет на прочность материала, а также на нагрузку, которую он будет оказывать на фундамент при установке. Правильно подобранный материал способен долгое время противостоять высоким нагрузкам.

Возможности применения профнастила Н75

Благодаря увеличенной прочности и высокой несущей способности этот материал стал широко востребованным в различных направлениях строительства. Он может использоваться для выполнения следующих видов работ:

• Установка кровельных покрытий любой площади под любым уклоном. Это один из основных способов использования: металлические кровли служат долго и эффективно противостоят нагрузкам внешней среды. Металлические кровли отличаются сравнительно небольшим весом, поэтому не оказывают высокой нагрузки на основание здания.
• Монтаж несъемной опалубки. Прочность этого вида профлиста позволяет ему выдерживать интенсивное давление бетонного раствора. Такая опалубка быстро разрезается на фрагменты требуемого размера, производитель поставляет на рынок листы с различной длиной. Они могут использоваться при возведении промышленных, коммерческих и иных монолитных строений, а также при заливке высокопрочных фундаментов.
• Стеновая обшивка различных каркасных сооружений. Хотя профнастил называется несущим, он также может использоваться в фасадных работах, так как долго служит и хорошо смотрится.
• Установка навесов и козырьков различного размера. Профлист легко устанавливается, с его помощью удобно укладывать прочный настил навесов для хранения стройматериалов, стоянки автомобилей и других целей.
• Установка внутренних перегородок цехов, ангаров, складов и других строений большой площади. Перегородки из профлиста помогают зонировать пространство и дополнительно повышают жесткость каркасных сооружений.
• Строительство капитальных ограждений высокой прочности.
  Профлист с увеличенной высотой гофры отличается высокой стойкостью к различным методам взлома.
• Строительство быстровозводимых зданий: торговых центров, павильонов и т.д. Материал может использоваться при обшивке каркасов для создания прочных наружных стен.

Это только часть возможных способов применения профлиста Н75 в малоэтажном, коммерческом и промышленном строительстве. Он пользуется высоким спросом в том числе благодаря удобству монтажа. Для его установки не требуется использование спецтехники, материал позволяет быстро обшить каркас большой площади или установить настил кровли. Профлист рассчитан на длительное использование, все затраты на его приобретение оправдаются долговечностью.

Основные виды покрытий профнастила Н75

Чтобы продлить срок использования стального листа, он снабжается защитным антикоррозийным покрытием. Для этого вида профнастила могут использоваться покрытия следующих типов:

• Цинк. Оцинкованная поверхность приобретает повышенную устойчивость к атмосферной влаге и другим природным воздействиям. Также слой цинка придает стали светлый цвет с приятным блеском, что улучшает ее эстетические качества. Стандартная плотность цинкового слоя составляет 275 гр/м.кв – этого достаточно для обеспечения эффективного противодействия коррозии. Слой белого металла равномерно покрывает сталь с двух сторон, при производстве обязательно проводится контроль качества нанесения цинкового покрытия. Средний срок эксплуатации оцинкованного листа – 20 лет.
• Полиэстер. Это защитный полимерный слой, улучшающий антикоррозийные свойства материала. Кроме того, он улучшает декоративные качества: полиэстер предлагается в широком диапазоне цветовых оттенков. Профнастил с полимерным покрытием хорошо смотрится и способен более долгий срок противостоять уличной влажности и осадкам. Срок использования такого материала достигает 50 лет.

Выбор покрытия зависит от условий использования и назначения материала. Профлист с полимерным покрытием чаще используется для кровель гражданских зданий, материал с цинковым защитным слоем активно применяется для перекрытия кровли торговых центров, ангаров, складов и других сооружений.

Цвета профилированного листа Н75

RAL 1015 Светлая слоновая кость	RAL 2004 Оранжевый	RAL 3003 Рубиново — красный	RAL 3005 Винно — красный	RAL 3009 Оксид красный
RAL 3011 Коричнево — красный	RAL 3020 Транспортный красный	RAL 5002 Ультрамариново — синий	RAL 5005 Сигнальный синий	RAL 5021 Водная синь
RAL 6002 Лиственно — зелёный	RAL 6005 Зелёный мох	RAL 7004 Сигнальный серый	RAL 7024 Графитовый серый	RAL 8017 Шоколадно — коричневый
RAL 9002 Светло — серый	RAL 9003 Сигнальный белый	RAL 9006 Бело — алюминиевый	RAL 9010 Белый

Основные преимущества материала

Эта разновидность профлиста получила широкое применение в строительстве благодаря нескольким основным преимуществам:

• Отличная коррозионная стойкость. Благодаря цинковому и полимерному покрытию материал выдерживает продолжительный контакт с атмосферным воздухом, не разрушается дождем, снегом, изморосью.
• Простота использования. При монтаже не возникает проблем с разрезанием листов на фрагменты и креплением к каркасу, для этого не требуются специальные знания и оборудование. Работать с профлистом можно без привлечения спецтехники.
• Невысокая стоимость. Профлист Н75 – недорогой материал, поэтому его использование позволяет уменьшить стоимость строительства и готового здания. Это обеспечило ему постоянный спрос на строительном рынке.
• Долговечность. Материал не теряет первоначальных свойств десятилетиями, это делает его идеально подходящим для возведения как гражданских, так и промышленных построек.
• Экологическая чистота. Материал безопасен для окружающей среды, его можно использовать для обшивки стен и укладки кровель любых зданий.
• Отсутствие сложного ухода. Профлист не нуждается в дополнительном окрашивании или иных способах защитной отделки. Пыль и грязь с него можно убирать струей простой воды из шланга.
• Небольшой вес. Благодаря этому свойству материал дает минимальную нагрузку на несущие конструкции. Это позволяет уменьшить затраты на возведение заглубленного фундамента.
• Негорючесть. Материал пожаробезопасен, поэтому он продлевает срок использования зданий и сооружений.

Все эти преимущества обеспечили несущему профнастилу Н75 постоянно высокий спрос на строительном рынке. Это один из самых долговечных и надежных видов покрытия для кровли, материалов для стеновой облицовки или возведения малоэтажных зданий. Эта марка повсеместно применяется для перекрытия кровли большой площади с различным уклоном, она отличается повышенной устойчивостью к нагрузкам.

Аналоги профлиста Н75

• в качестве кровельного материала можно использовать: C-21, С-44, МП-10, МП-18, МП-20, МП-35, Н-60, Н-75, Н-114
• для установки перегородок: профнастил С8 и МП20
• для облицовки фасада: С-8, С-21 и МП-20

В статье упоминается:

БЦ Бесцветный

Цена: 803,38 ₽/м²

Итого: 803,38 ₽

Заказать

Читайте другие наши статьи

• Какой профнастил выбрать для забора и кровли
• Профлист С8: характеристики, область применения, покрытия
• Профнастил С21 — характеристики профлиста, сферы применения и особенности покрытия
• Профлист МП20: свойства и возможности применения
• Профнастил С44: технические характеристики и применение

длина, ширина, вес, вид профиля по ГОСТ-24045

Профилированный настил – высокопрочный листовой стройматериал. Широко применяется в частном и коммерческом строительстве в качестве кровельного, заборного материала, несъемной опалубки, листовой арматуры, в процессе монтажа навесных фасадов, в качестве основного материала при внутренней и наружной отделке стен. Производится методом гнутья на специальном профилегибочном оборудовании из листовой или рулонной тонкокатаной стали с цинковым, полимерным или лакокрасочным покрытием.

Сфера применения определяется маркой. Профилированные настилы разделяют на стеновые (С), несущие (Н), универсальные (НС). Исходя из технических характеристик — тип покрытия, несущая способность, —  определяется перечень работ, в которых допустимо использование того или иного вида профлиста.

Требования к стальному профнастилу: ГОСТ, материал изготовления

Основным документом по отношению к профилированным настилам служит ГОСТ 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

Как упоминалось выше, исходным материалом для производства профилированных настилов служит тонкокатаная сталь. Для настилов без декоративно-защитного лакокрасочного слоя — сталь групп ХП и ПК с толщиной цинкового покрытия класса I и нормальной разнотолщинностью HP по ГОСТ 14918.

Профили с декоративно-защитным лакокрасочным слоем производятся из окрашенного проката группы ПК по ГОСТ 30246. В свою очередь качество лакокрасочного или полимерного слоя, его толщина и цвет регулируются требованиями ГОСТ 30246.

Важно! Толщина стали без учета толщины защитного цинкового слоя, лакокрасочного или полимерного декоративно-защитного покрытия должна составлять от 0,4 до 1,0 мм для стеновых марок и от 0,5 до 1,5 мм — для несущих.

Нередко недобросовестные производители профилируют китайскую сталь толщиной 0,3-0,37 мм, что, несомненно, сказывается на качестве профнастила. Определить разницу без специального оборудования крайне сложно, поэтому приобретая профлист, доверяйте только проверенным производителям.

На заводе ООО «НТК» в процессе производства профилированного настила используется только качественная сталь соответствующей толщины. Контроль ведется на всех этапах: от приемки сырья до готовой продукции.

Виды профиля: волна, трапеция

Жесткость и деформационную стойкость стальному листу придает профилирование. Чем выше гофр, тем выше несущая способность профлиста. Различают несколько видов профилирования, но наиболее популярные — «трапеция» и «волна».

Волнистый профнастил по форме напоминает шифер, обладает теми же преимуществами что и любой другой профлист – легкость, прочность, долговечность, за исключением несущей способности. Максимальная нагрузка для профлиста с трапециевидным типом гофра значительно выше.

Профнастил с трапециевидным гофром может обладать разным типом «рисунка». Например, стеновым маркам характерна равная удаленность невысоких гофр – это позволяет увеличить эстетическую привлекательность, несущим свойственно наличие дополнительных ребер жесткости и более высокий уровень профилирования, что увеличивает прочность листа.

Поперечное сечение профиля НС-20

Поперечное сечение профиля Н-57

Размеры листа: длина и ширина профнастила

Размер листа профнастила – величина непостоянная. Длина листа профнастила может регулироваться заказчиком, в то время, как ширина напрямую зависит от высоты гофра. Ширина стандартной стальной заготовки – это ширина рулона стального проката, используемого в процессе производства.

Ширина профнастила в зависимости от марки

Марка профнастила	Высота гофра, мм	Ширина, мм
		общая	полезная
С-2,5	2,5	1240	1200
С-8	8	1200	1150
С-10	10	1190	1150
НС-20	20	1130	1080
НС-44	44	1080	1010
Н-57	57	1025	965
Н-60	60	930	860

При расчете количества профнастила ориентироваться следует на показатели полезной ширины.

Наиболее популярная длина профнастила – 1,8 – 2 метра. Именно такой размер актуален для строительства забора, поэтому большинство производителей предпочитают выпускать профлист, руководствуясь этим негласным стандартом.

Важно! В кровельных работах использование листа малой длины может отразиться на качестве покрытия в общем. Наличие большого количества стыков, увеличивает не только количество креплений, но расход материалов, учитывая, что нахлест соседних листов верхнего и нижнего ряда должен составлять не менее 20 см.

Приобретая профнастил для крыши у производителя, вы можете оговорить длину листа в процессе заказа. Отсутствие стыков по длине ската позволит сэкономить на материалах и креплении, ускорит процесс монтажа, повысит уровень эстетической привлекательности кровли, упростит обслуживание и продлит срок ее эксплуатации.

Чтобы заказать качественный стальной профнастил нужной длины, свяжитесь с менеджером ООО «НТК»!

Вес профнастила

Вес профнастила зависит от толщины стального проката. Расчет, как правило, осуществляется для погонного и квадратного метра. В зависимости от толщины стали, используемой в процессе производства, одна и та же марка профлиста может обладать разными показателями массы.

Масса (усредненный вес) профнастила*

Марка	Толщина проката	Масса погонного метра длины, кг	Масса полезного кв.м, кг
С-8	0,4	4,45	3,87
	0,45	4,93	4,29
	0,5	5,42	4,72
	0,55	5,91	5,15
	0,6	6,41	5,57
	0,7	7,39	6,43
	0,8	8,37	7,29
С-10	0,4	4,45	4,05
	0,5	5,42	4,93
	0,55	5,91	5,37
	0,6	6,41	5,83
	0,7	7,39	6,72
	0,8	8,37	7,64
НС-20	0,4	4,45	4,45
	0,45	4,93	4,9
	0,5	5,42	5,4
	0,55	5,91	5,9
	0,6	6,41	6,4
	0,7	7,39	7,4
	0,8	8,37	8,4
Н-57	0,6	5,62	7,5
	0,7	6,48	8,7
	0,8	7,35	9,8
Н-60	0,65	6,9	8,17
	0,7	7,39	8,75
	0,8	8,4	9,94
	0,9	9,3	11

*данные в таблице усреднены и приведены в ознакомительных целях, в зависимости от ширины листа вес погонного метра длины может незначительно отличаться.
