ГОСТ 13579-78* «Блоки бетонные для стен подвалов. Технические условия»
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ
Технические условия
ГОСТ 13579-78
ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ Технические условия Concrete blocks for basements. Technical conditions |
ГОСТ |
Дата введения

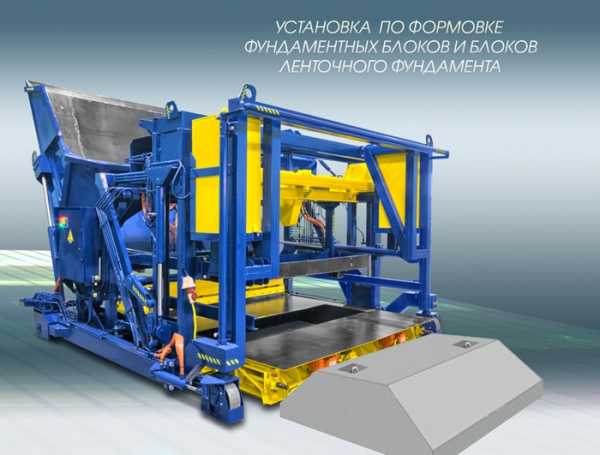

Настоящий стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также легкого и плотного силикатного бетонов средней плотности не менее 1800 кг/м3 и предназначаемые для стен подвалов и технических подпольев зданий. Сплошные блоки допускается применять для фундаментов.
(Измененная редакция, Изм. №1).
1.1. Блоки подразделяются на три типа:
ФБС — сплошные;
ФБВ — сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;
ФБП — пустотные (с открытыми вниз пустотами).
1.2. Форма и размеры блоков должны соответствовать указанным на черт. 1 - 3 и в табл. 1.
Таблица 1
|
Тип блока |
Основные размеры блока, мм | ||
|
Длина l |
Ширина b |
Высота h |
|
|
ФБС |
2380 |
300; 400; 500; 600 |
580 |
|
1180 |
400; 500; 600 |
||
|
500; 600 |
280 |
||
|
880 |
300; 400; 500; 600 |
580 |
|
|
ФБВ |
400; 500; 600 |
||
|
ФБП |
2380 |
400; 500; 600 |
580 |

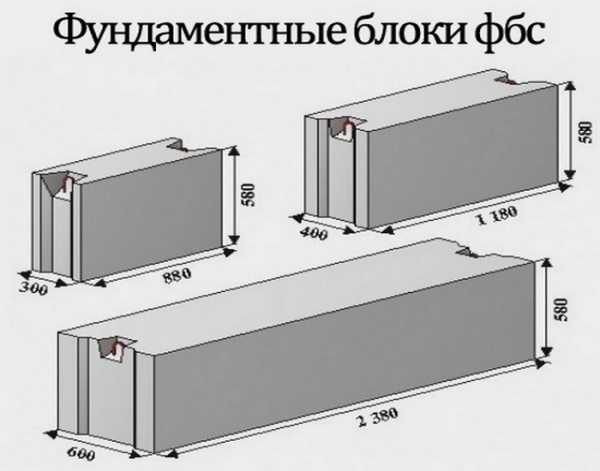

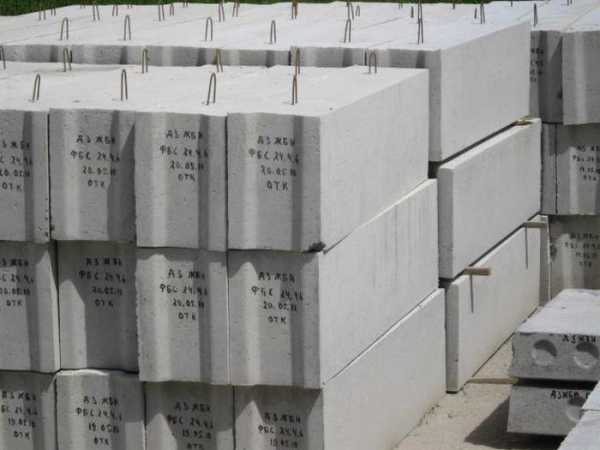

Блоки типа ФБС
А. Блоки шириной 300 мм
Б. Блоки шириной 400, 500 и 600 мм
files.stroyinf.ru
ГОСТ 13579-78 Блоки бетонные для стен подвалов. Технические условия
ГОСТ 13579-78
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЛОКИ БЕТОННЫЕ
ДЛЯ СТЕН ПОДВАЛОВ
Технические условия
|
Москва
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
БЛОКИ БЕТОННЫЕ ДЛЯ СТЕН ПОДВАЛОВ Технические условия Concrete blocks for walls of basements. Specifications |
ГОСТ |
Дата введения 01.01.79
Настоящий стандарт распространяется на блоки, изготовляемые из тяжелого бетона, а также керамзитобетона и плотного силикатного бетона средней плотности (в высушенном до постоянной массы состоянии) не менее 1800 кг/м3 и предназначаемые для стен подвалов и технических подпольев зданий.
Сплошные блоки допускается применять для фундаментов.
(Измененная редакция, Изм. № 1).
1.1. Блоки подразделяют на три типа:
ФБС — сплошные;
ФБВ — сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;
ФБП — пустотные (с открытыми вниз пустотами).
1.2. Форма и размеры блоков должны соответствовать указанным на черт. 1 — 3 и в табл. 1.

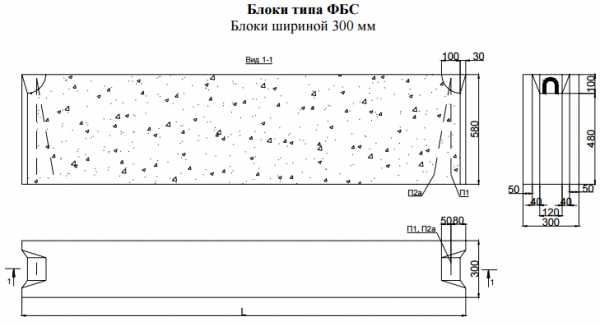

Блоки типа ФБС
Блоки шириной 300 мм
Черт. 1
Блоки шириной 400, 500 и 600 мм
Черт. 1 (продолжение)

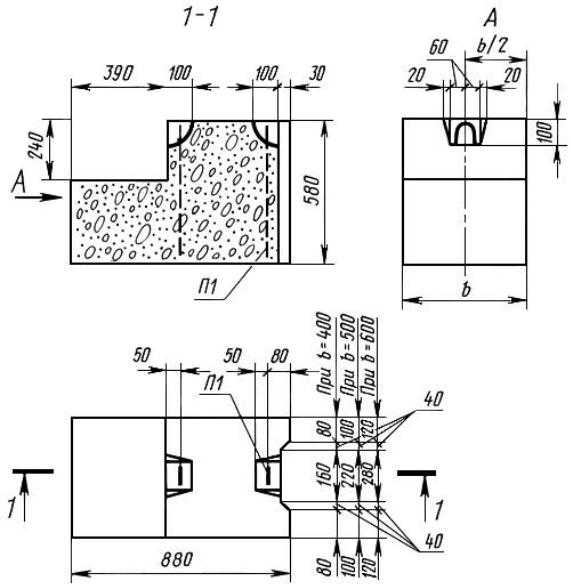

Блоки типа ФБВ
Черт. 2
Блоки типа ФБП
Черт. 3
Таблица 1
|
Тип блока |
Основные размеры блока, мм |
||
|
Длина l |
Ширина b |
Высота h |
|
|
ФБС |
2380 |
300; 400; 500; 600 |
580 |
|
1180 |
400; 500; 600 |
280; 580 |
|
|
880 |
300; 400; 500; 600 |
580 |
|
|
ФБВ |
400; 500; 600 |
||
|
ФБП |
2380 |
||
1.3. Структура условного обозначения (марок) блоков следующая:
Пример условного обозначения блока типа ФБС длиной 2380 мм, шириной 400 мм и высотой 580 мм, из тяжелого бетона:
ФБС24.4.6-Г ГОСТ 13579-78
То же, типа ФБВ длиной 880 мм, шириной 400 мм и высотой 580 мм, из бетона на пористых заполнителях (керамзитобетона):
ФБВ9.4.6-П ГОСТ 13579-78
То же, типа ФБП длиной 2380 мм, шириной 500 мм и высотой 580 мм, из плотного силикатного бетона:
ФБП24.5.6-С ГОСТ 13579-78
Примечание. Допускается изготовление и применение блоков длиной 780 мм (доборных), принятых в утвержденных до 01.01.78 типовых проектах зданий, на время действия этих проектов.
1.4. Марки и характеристики блоков из тяжелого бетона приведены в табл. 2, из керамзи
files.stroyinf.ru
ГОСТ 13580-85 Плиты железобетонные ленточных фундаментов. Технические условия (с Поправкой), ГОСТ от 23 сентября 1985 года №13580-85
ГОСТ 13580-85
Группа Ж33
ОКП 58 1321
Дата введения 1987-01-01
Постановлением Государственного комитета СССР по делам строительства от 23 сентября 1985 г. N 155 срок введения установлен с 01.01.87
ВЗАМЕН ГОСТ 13580-80
ПЕРЕИЗДАНИЕ. Июль 1994 г.
ВНЕСЕНА поправка, опубликованная в ИУС N 12, 2004 года
Поправка внесена изготовителем базы данных
Настоящий стандарт распространяется на железобетонные плиты из тяжелого бетона для ленточных фундаментов зданий и сооружений.
Плиты предназначены для применения:
— в сухих и водонасыщенных грунтах;
— при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82*) до минус 40 °С включ.;
_________________
* На территории Российской Федерации документ не действует. Действует СНиП 23-01-99. — Примечание изготовителя базы данных.
— в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включ.;
— в грунтах и грунтовых водах с неагрессивной степенью воздействия на железобетонные конструкции.
Допускается применять плиты при расчетной температуре наружного воздуха ниже минус 40 °С, а также в грунтах и грунтовых водах с агрессивной степенью воздействия на железобетонные конструкции при соблюдении дополнительных требований, установленных проектной документацией на конкретное здание или сооружение (согласно требованиям СНиП 2.03.01-84*, СНиП 2.03.11-85) и указанных в заказе на изготовление плит.
* СНиП 2.03.01-84 отменены с 01.03.2004 г. — Примечание изготовителя базы данных.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Форма и размеры плит, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в табл.1.
Плиты шириной 600 мм | Плиты шириной 800-3200 мм |
Таблица 1
Код ОКП | Марка | Основные размеры | Расход | Масса плиты | |||||||
Бетон, м | Сталь, кг | ||||||||||
58 1321 2012 | ФЛ6.24-4 | 600 | 2380 | 300 | — | 0,37 | 1,84 | 0,93 | |||
58 1321 2013 | ФЛ6.12-4 | 1180 | 0,18 | 0,91 | 0,45 | ||||||
58 1321 2014 | ФЛ8.24-1 | 800 | 2380 | 150 | 0,46 | 2,5 | 1,15 | ||||
58 1321 2015 | ФЛ8.24-3 | 3,42 | |||||||||
58 1321 2016 | ФЛ8.24-4 | 4,81 | |||||||||
58 1321 2017 | ФЛ8.12-1 | 1180 | 0,22 | 1,24 | 0,55 | ||||||
58 1321 2018 | ФЛ8.12-3 | 1,7 | |||||||||
58 1321 2019 | ФЛ8.12-4 | 2,39 | |||||||||
58 1321 2020 | ФЛ10.30-1 | 1000 | 2980 | 250 | 0,69 | 4,71 | 1,75 | ||||
58 1321 2021 | ФЛ10.30-2 | 6,67 | |||||||||
58 1321 2022 | ФЛ10.30-3 | 9,04 | |||||||||
58 1321 2023 | ФЛ10.30-4 | 11,03 | |||||||||
58 1321 2024 | ФЛ10.24-1 | 2380 | 0,55 | 3,76 | 1,38 | ||||||
58 1321 2025 | ФЛ10.24-2 | 5,34 | |||||||||
58 1321 2026 | ФЛ10.24-3 | 7,16 | |||||||||
58 1321 2027 | ФЛ10.24-4 | 8,82 | |||||||||
58 1321 2028 | ФЛ10.12-1 | 1180 | 0,26 | 1,87 | 0,65 | ||||||
58 1321 2029 | ФЛ10.12-2 | 2,66 | |||||||||
58 1321 2030 | ФЛ10.12-3 | 3,41 | |||||||||
58 1321 2031 | ФЛ10.12-4 | 4,4 | |||||||||
58 1321 2032 | ФЛ10.8-1 | 780 | 0,17 | 1,24 | 0,42 | ||||||
58 1321 2033 | ФЛ10.8-2 | 1,76 | |||||||||
58 1321 2034 | ФЛ10.8-3 | 2,26 | |||||||||
58 1321 2035 | ФЛ10.8-4 | 2,92 | |||||||||
58 1321 2036 | ФЛ12.30-1 | 1200 | 2980 | 350 | 0,82 | 7,88 | 2,05 | ||||
58 1321 2037 | ФЛ12.30-2 | 12,76 | |||||||||
58 1321 2038 | ФЛ12.30-3 | 17,46 | |||||||||
58 1321 2039 | ФЛ12.30-4 | 21,43 | |||||||||
58 1321 2040 | ФЛ12.24-1 | 2380 | 0,65 | 6,3 | 1,63 | ||||||
58 1321 2041 | ФЛ12.24-2 | 10,2 | |||||||||
58 1321 2042 | ФЛ12.24-3 | 13,83 | |||||||||
58 1321 2043 | ФЛ12.24-4 | 17,13 | |||||||||
58 1321 2044 | ФЛ12.12-1 | 1180 | 0,31 | 3,13 | 0,78 | ||||||
58 1321 2045 | ФЛ12.12-2 | 5,09 | |||||||||
58 1321 2046 | ФЛ12.12-3 | 6,57 | |||||||||
58 1321 2047 | ФЛ12.12-4 | 8,55 | |||||||||
58 1321 2048 | ФЛ12.8-1 | 780 | 0,2 | 2,08 | 0,5 | ||||||
58 1321 2049 | ФЛ12.8-2 | 3,38 | |||||||||
58 1321 2050 | ФЛ12.8-3 | 4,37 | |||||||||
58 1321 2051 | ФЛ12.8-4 | 5,69 | |||||||||
58 1321 2052 | ФЛ14.30-1 | 1400 | 2980 | 400 | 0,96 | 12,43 | 2,4 | ||||
58 1321 2053 | ФЛ14.30-2 | 19,09 | |||||||||
58 1321 2054 | ФЛ14.30-3 | 23,46 | |||||||||
58 1321 2055 | ФЛ14.30-4 | 34,65 | |||||||||
58 1321 2056 | ФЛ14.24-1 | 2380 | 0,76 | 9,85 | 1,90 | ||||||
58 1321 2057 | ФЛ14.24-2 | 15,12 | |||||||||
58 1321 2058 | ФЛ14.24-3 | 18,76 | |||||||||
58 1321 2059 | ФЛ14.24-4 | 27,72 | |||||||||
58 1321 2060 | ФЛ14.12-1 | 1180 | 0,36 | 4,68 | 0,91 | ||||||
58 1321 2061 | ФЛ14.12-2 | 7,18 | |||||||||
58 1321 2062 | ФЛ14.12-3 | 9,37 | |||||||||
58 1321 2063 | ФЛ14.12-4 | 13,84 | |||||||||
58 1321 2064 | ФЛ14.8-1 | 780 | 0,23 | 3,11 | 0,58 | ||||||
58 1321 2065 | ФЛ14.8-2 | 4,78 | |||||||||
58 1321 2066 | ФЛ14.8-3 | 6,23 | |||||||||
58 1321 2067 | ФЛ14.8-4 | 9,22 | |||||||||
58 1321 2068 | ФЛ16.30-1 | 1600 | 2980 | 500 | 1,09 | 15,82 | 2,71 | ||||
58 1321 2069 | ФЛ16.30-2 | 26,42 | |||||||||
58 1321 2070 | ФЛ16.30-3 | 37,32 | |||||||||
58 1321 2071 | ФЛ16.30-4 | 46,11 | |||||||||
58 1321 2072 | ФЛ16.24-1 | 2380 | 0,86 | 12,55 | 2,15 | ||||||
58 1321 2073 | ФЛ16.24-2 | 21,13 | |||||||||
58 1321 2074 | ФЛ16.24-3 | 29,85 | |||||||||
58 1321 2075 | ФЛ16.24-4 | 36,57 | |||||||||
58 1321 2076 | ФЛ16.12-1 | 1180 | 0,41 | 6,02 | 1,03 | ||||||
58 1321 2077 | ФЛ16.12-2 | 10,55 | |||||||||
58 1321 2078 | ФЛ16.12-3 | 14,90 | |||||||||
58 1321 2079 | ФЛ16.12-4 | 17,51 | |||||||||
58 1321 2080 | ФЛ16.8-1 | 780 | 0,26 | 3,84 | 0,65 | ||||||
58 1321 2081 | ФЛ16.8-2 | 7,02 | |||||||||
58 1321 2082 | ФЛ16.8-3 | 9,93 | |||||||||
58 1321 2083 | ФЛ16.8-4 | 11,15 | |||||||||
58 1321 2084 | ФЛ20.30-1 | 2000 | 2980 | 500 | 700 | 2,04 | 15,60 | 5,10 | |||
58 1321 2085 | ФЛ20.30-2 | 25,16 | |||||||||
58 1321 2086 | ФЛ20.30-3 | 36,85 | |||||||||
58 1321 2087 | ФЛ20.30-4 | 50,04 | |||||||||
58 1321 2088 | ФЛ20.24-1 | 2380 | 1,62 | 12,47 | 4,05 | ||||||
