История применения свайных фундаментов берет свое начало задолго до начала нашей эры. Археологи находили следы их использования в раскопках, проводимых в ряде стран, в слоях почвы, датированных 500-700 гг до н.э. Но настоящий расцвет этой технологии начался с 1828 года, когда русский военный инженер Маслов сконструировал механический копер для забивания свай. Еще через несколько лет – в 1833 году – английский инженер Александр Митчелл запатентовал винтовые сваи.

Изначально такой тип основания использовался только для регионов со сложными климатическими условиями или подвижными грунтами. Однако относительная простота монтажа и цены на свайный фундамент сделали эту технологию популярной в частном загородном строительстве, особенно при возведении каркасных и им подобных легких домов. Свайный фундамент доступнее традиционного ленточного основания, гарантирует такой же показатель прочности и надежности, а в некоторых случаях – даже превосходят его.

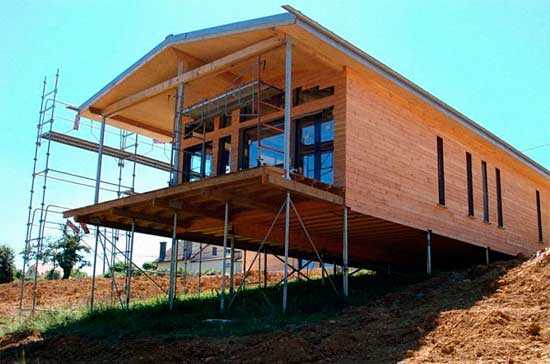

Дом на сваях можно установить даже на склоне, без дополнительных земляных работ

Применение свайного фундамента

Фундамент из винтовых свай используется в первую очередь при строительстве домов на слабых подвижных грунтах. К ним относятся болотистые и торфяные почвы. Такое основание целесообразно использовать и при высоком уровне грунтовых вод.

Таким образом, свайное основание рекомендуется использовать в таких случаях:

  • сложный рельеф;

  • слабый грунт;

  • близость озер, рек и других крупных водоемов;

  • необходимость возведение фундамента в сжатые сроки;

  • возможность экономии бюджета на строительство.

Применение свайного основания рекомендуется и на тех участках, где отсутствует удобный подъезд техники для проведения земляных работ. К тому же возводить его можно даже при отсутствии электричества, которое необходимо для работ по заливке классического фундамента из бетона.

Для установки буронабивных свай можно использовать даже ручной инструмент, а бетон замешивать вручную небольшими порциями. А установка винтовых свай вообще не требует работ по бетонированию.

Преимущества и недостатки

Фундамент является важнейшим элементом любого капитального строительства. Поэтому при выборе его вида следует внимательно рассмотреть все плюсы и минусы, чтобы принять взвешенное решение.

Почему стоит выбрать свайный фундамент для возведения дома

Преимущества свайного фундамента:

  1. Простота монтажа. При установке свайного основания отсутствуют трудоемкие процессы, которые связанные с грунтовыми работами или заливкой железобетонных конструкций.

  2. Не требуются предварительные работы. Перед монтажом свай не требуется специальной подготовки участка, например, утрамбовывать или выравнивать грунт.

  3. Низкая стоимость. Возведение такого основания обойдется ощутимо дешевле классического бетонного основания.

  4. Универсальность. Можно использовать на почвах любого типа, подтопленной грунте и в регионах со сложным климатом.

  5. Быстрый монтаж в любых условиях. Устанавливать сваи можно в любое время года, вне зависимости от температуры воздуха и наличия атмосферных осадков. Монтаж занимает минимум времени, после чего можно сразу же приступать к строительству дома.

  6. Отличные характеристики. При грамотных расчетах и соблюдении технологии монтажа, свайный фундамент отличается прочностью, длительным сроком службы и надежностью.

Несмотря на явные преимущества такого основание, оно обладает и некоторыми недостатками. К ним относится:

На скалистой местности очень сложно установить сваи, даже для небольшого дома

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
  • Подходит для легких домов небольшой этажности. Именно поэтому такое основание приобрело популярность в каркасном строительстве.

  • Коррозия металла. При забивании сваи могут повредиться, что снижает срок службы основания.

Таким образом, свайный фундамент может стать отличным решением при сложных климатических условиях и подвижных грунтах, однако в случае большого веса дома или скальных пород использование такого основания невозможно.

Наглядно про плюсы, минусы и особенности установки свайного фундамента смотрите в видео:

Виды свай

Определенный вид основания можно использовать при конкретных условиях. Свайный фундамент для дома отличается не только по размерам, глубине погружения и частоте расположения укрепляющих элементов. Одной характеристикой такого основания дома являются виды свай. Они разделяются на виды по таким параметрам:

  1. Материалы. Сваи могут изготавливаться из бетона, металла, дерева. Оптимальным вариантом являются комбинированный материал, который отличается прочностью, надежностью и долговечностью.

  2. Метод погружения. По этому признаку они делятся на забивные, винтовые и буронабивные.

  3. Несущие нагрузки. По этому параметру они делятся на сваи-стойки и сваи, которые продолжают висеть в почве.

От этих параметров также будет зависеть и конечная стоимость постройки дома.

Для различных грунтов и условий используется свой свайный фундамент – фото ниже показывает разновидности применяемых винтов.

Для каждой постройки и в зависимости от вида грунта, нужно подбирать определенный вид свай

Основание на винтовых сваях

Винтовые сваи чаще всего используются при постройке нетяжелых сооружений малой этажности. В частности, такой фундамент пользуется популярностью при возведении каркасных сооружений. Такие сваи представляют собой металлические трубы, напоминающие шурупы-саморезы. Они вкручиваются в грунт. Фундамент на винтовых сваях, фото которого можно найти в этой статье, возводится при помощи специальной строительной техники или подручных инструментов.

К преимуществам такого фундамента относится доступная стоимость, возможность монтажа без использования специальной техники, а также применения в условиях мерзлоты и при подвижных грунтах. К недостаткам относится недолговечность и использование только для легких сооружений.
Это может быть интересно! В статье по следующей ссылке читайте про мелкозаглубленный ленточный фундамент для дома из газобетона.

Фундамент на буронабивных сваях

Буронабивные сваи производятся на месте строительства с использованием бетонного или железобетонного раствора и армирующих конструкций. Сначала бурятся скважины и заполнятся армирующими конструкциями, после чего заливаются бетонным раствором.

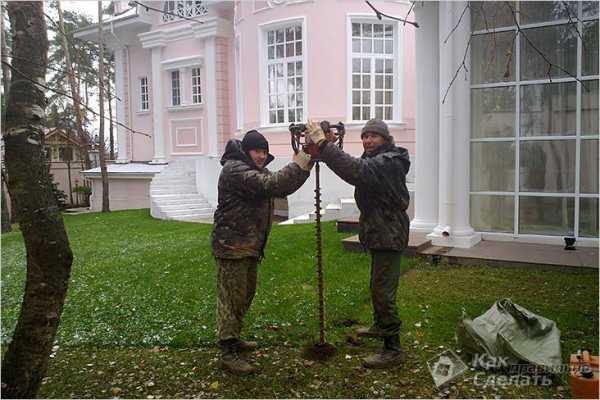

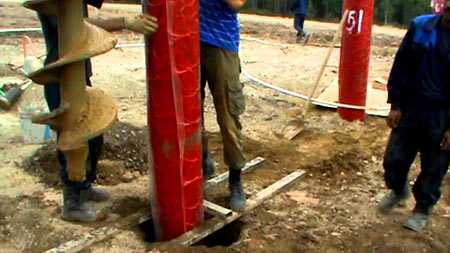

Примерно так происходит монтаж буронабивных свай

Преимуществом такого основания является простота его установки, отсутствие необходимости использовать тяжелую технику, а также возможность постройки дома даже в трудном для заезда месте. Однако такой фундамент нуждается в качественной гидроизоляции, чтобы предотвратить его разрушение.

Виды используемой обвязки

Сваи представляют собой столбы, которые вбиты или вкручены в почву. Чтобы они превратились в фундамент, требуется их обвязка. Выбор виды обвязки зависит от веса конструкции и типа грунта. Наиболее популярные из них:

  1. Сваи-колонны. Используются для дачи или другого легкого сооружения.

  2. Деревянная обвязка. Может использоваться при строительстве деревянного или легкого каркасного дома.

  3. Металлическая обвязка. Позволяет изготовить прочную и надежную конструкцию, которую можно использовать практически в любом частном строительстве.

  4. Монолитный ростверк. Сочетает в себе свайное и ленточное основание. Рекомендуется в том случае, если нужна жесткая и надежная конструкция.

Выбор обвязки зависит от несущей нагрузки будущего строения, вида используемых свай и других особенностей.

Основные этапы возведения

Установка свайного фундамента рекомендуется на сложных грунтах, поэтому предварительно рекомендуется заказать земельные изыскания.

Геологические изыскания позволят точно определить, какие виды свайного фундамента использовать

Важным этапом строительства является проектные работы. Необходимо определить оптимальный размер свайного поля и свай, и их количество. Подробный чертеж должен содержать участки сооружения, на которые оказывается максимальная нагрузка, и требуется усиленный фундамент.

Монтаж основания без предварительной геологической разведки может привести к использованию свай недостаточного размера, а значит, нарушению технологии.

Нужно ли утепление

Свайный фундамент не нуждается в утеплении. Но если не используется ростверк, свайное поле можно дополнительно закрыть, например, фасадным сайдингом. Лучше всего использовать специальный экран, закрывающий пространство под постройкой. При желании все-таки утеплить пространство под домом, можно дополнительно использовать полистирольные плиты или другие материалы.

Как производятся сваи для фундамента? Какие особенности свайного фундамента? Плюсы и минусы свайного фундамента:

Отделочные работы

Отделку свайного основания можно провести при помощи камня, кирпича, сайдинга, деревянных или пластиковых панелей. Выбор материала зависит от личных предпочтений, стиля оформления дома в целом и финансовых возможностей. Без отделки здание будет выглядеть неаккуратно. К тому же отделка не только улучшает внешний вид дома, но и послужит дополнительным утеплением.

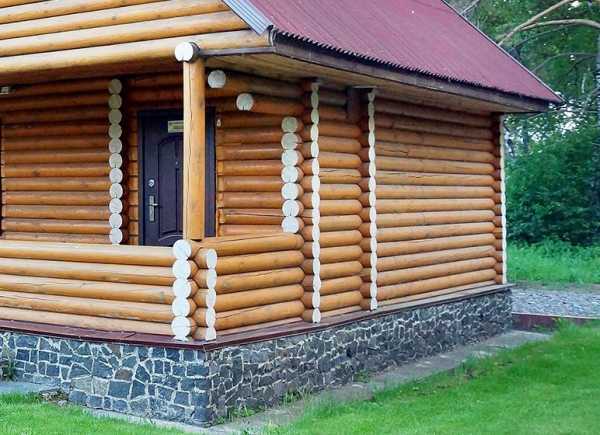

Отделка фундамента «под камень» добавит определенной изюминки к экстерьеру дома

Это может быть интересно! В статье по следующей ссылке читайте про фундамент для каркасного дома.

Заключение

Свайный фундамент – один из наиболее простых, доступных, надежных и долговечных видов основания. Простота его конструкции и возможность монтажа вне зависимости от погодных условий и вида почвы сделали популярным это эффективное и технологическое решение. В любом случае не стоит забывать, что все свои преимущества свайные фундаменты раскрывают только в том случае, когда были проведены тщательные расчеты. Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Устройство, плюсы и минусы свайного фундамента – установка его своими руками

Свайные фундаменты до недавнего времени почти не применялись в индивидуальном строительстве, за исключением регионов со сложным климатом и грунтами. Свайный фундамент под дом набрал свою популярность одновременно с технологией каркасного строительства. Именно компании, выпускающие лёгкие по весу домики, пригодные для круглогодичного проживания, впервые стали применять их достаточно широко.

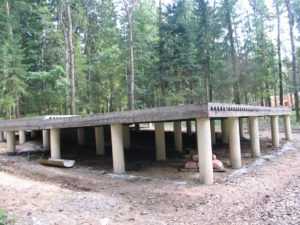

Пример готового свайного фундамента

Они искали способ снизить стоимость строительства без потери качества, и решение оказалось в замене традиционного ленточного фундамента свайным.

Далеко не всегда возможно непосредственное опирание конструкций фундамента зданий на подстилающий слой грунта. В зависимости от условий, грунт может быть малопригодным для этого, обладая низкой или недостаточной несущей способностью, неустойчивым характером залегания, находиться в зоне вечной мерзлоты и тому подобное.

В таких случаях осуществляется проектирование свайных фундаментов и их устройство, что позволяет обеспечить передачу нагрузки от здания на лежащие ниже, более прочные и плотные слои грунта с предсказуемыми характеристиками.

Проект свайного фундамента на зыбком грунте

Свайные фундаменты широко используются в строительстве, поэтому разработано огромное количество вариантов, учитывающих практически любые условия возведения и предлагающие разнообразные решения как с учётом технологических возможностей, так и экономических аспектов.

Сегодня фундамент на сваях – один из самых востребованных на рынке частного и коммерческого строительства. Так как по своим ценовым показателям он оказывается значительно выгоднее классических решений, а по своим техническим характеристикам и сроку службы даже превосходит традиционные фундаменты.

Вернуться к оглавлению

Содержание материала

Где применяются свайные фундаменты

В большинстве российских регионов свайный фундамент применяется для строительства домов на слабых грунтах. Таковыми будут являться торфяники и болотистые почвы. Кстати, он будет и там, где достаточно высокий уровень грунтовых вод.

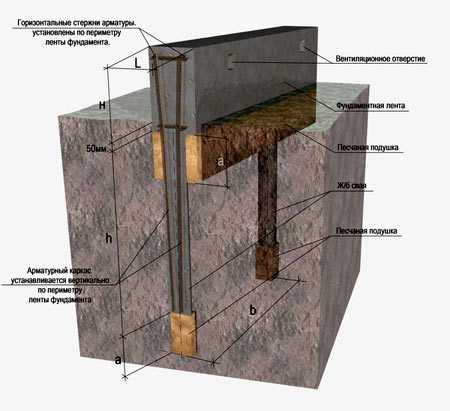

Схема монтажа свайного фундамента

Плитный или мелко заглубленный ленточный фундамент будет неэффективен на такой земле, так как верхний слой почвы просто не сможет выдержать большую нагрузку.

Проектирование и устройство свайных фундаментов регламентируется не только Строительными нормами и правилами, в частности, СНиП 2.02.03-85, но и другими нормативными документами, к которым относится, например «Руководство по проектированию свайных фундаментов». В нём изложены все рекомендуемые решения, применяемые для устройства данного типа фундаментов, определены параметры необходимых изыскательских работ, методы выполнения проектных и виды осуществляемых расчётно-конструкторских работ.

Рассмотрены вопросы расчёта свай по несущей способности, расчёт свайных фундаментов и оснований по деформациям, общие вопросы проектирования свайных фундаментов.

Готовый проект свайного фундамента

Отдельно выделены особенности проектирования в специфических условиях, таких как просадочные грунты, набухающие грунты, подрабатываемые территории или сейсмические районы.

Свайный фундамент представляет собой более сложную систему, чем просто набор свай, поэтому для квалифицированного расчёта других элементов применяются и иные рекомендованные к использованию материалы, например, «Пособие по проектированию железобетонных ростверков свайных фундаментов».

Использование нормативной литературы позволяет обеспечить высокое качество проектных работ и обоснованное принятие экономических решений без ущерба безопасности и долговечности зданий и сооружений.

Именно для этого используют сваи. Вертикальные конструкции опускаются на достаточную глубину в землю и передают нагрузку на более плотные слои грунта, которые располагаются ниже. Цена такого фундамента более низкая, чем на классические типы фундаментов с выемкой грунта.

Также установка свайного фундамента станет оптимальным решением в районах вечной мерзлоты и там, где имеются подвижные грунты.

Домик для отдыха на берегу реки или вблизи водоёма тоже лучше ставить на свайный фундамент. При использовании качественной гидроизоляции конструкция прослужит намного дольше, чем прочие типы фундаментов.

Вернуться к оглавлению

Виды используемых свай

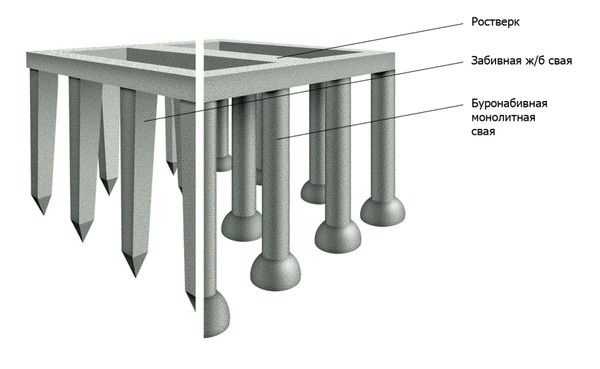

Свайные фундаменты различаются по нескольким параметрам. Определённый тип подходит для эксплуатации в конкретных условиях. Также от этого зависит стоимость обустройства фундамента, которая включает в себя требуемые стройматериалы и работу специализированной техники.

По используемым материалам

Сваи могут быть изготовлены из различных материалов. Для фундаментов под разные строения и сооружения используются сваи из дерева, металла, бетона и железобетона, а также комбинированные виды свай.

Последний тип считается одним из самых надёжных, так как разные материалы по-разному подвергаются коррозии, как следствие, дольше сохраняют свой первозданный вид и выполняют основные функции.

По методу погружения

Первое и основное различие свай – это использование полностью готовых единиц, которые опускаются в грунт и свай, требующих изготовления на месте.
К первому виду относятся забивные, буроопускные и винтовые сваи. Ко второму –

буронабивные и комбинированные.

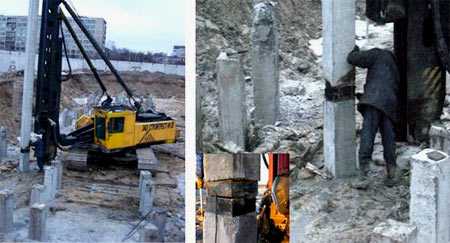

Забивные и буроопускные сваи чаще используются при возведении фундаментов в многоэтажном строительстве. Они представляют собой весьма объёмные бетонные или железобетонные балки. Цена на сами конструкции достаточно высокая, а для их установки требуется крупная строительная техника.

Аренда спецмашин при индивидуальном строительстве встанет в копеечку.

По несущим нагрузкам

Все сваи подразделяются на два основных типа:

  1. Сваи-стойки, которые проходят мягкие и ненадёжные слои грунта и, в конечном счёте, опираются на твёрдую породу.
  2. Сваи, которые остаются «висеть» в земле. Такие сваи используют в том случае, когда твёрдая порода находится на недосягаемой глубине или её просто нет, например, в условиях вечной мерзлоты, или на болотах и торфяниках.

В первом случае вся несущая нагрузка, передаваемая от здания на фундамент, переходит на твёрдые слои породы, и здание, получается, под собой имеет надёжную опору.

Во втором случае действует иной принцип. Нагрузка распределяется равномерно на все сваи, а сваи удерживаются в грунте за счёт силы трения между поверхностями сваи и земли. И те и другие неплохо зарекомендовали себя и используются в строительстве на равных условиях.

Вернуться к оглавлению

Типы свайных фундаментов

Свайный фундамент представляет собой поле из отдельных свай. Их количество, расстояние между сваями, способ распределения и обвязки рассчитывается индивидуально под каждый проект дома. Сверху каждая свая может иметь небольшую площадку или выведенную арматуру. Это необходимо для последующего монтажа обвязки.

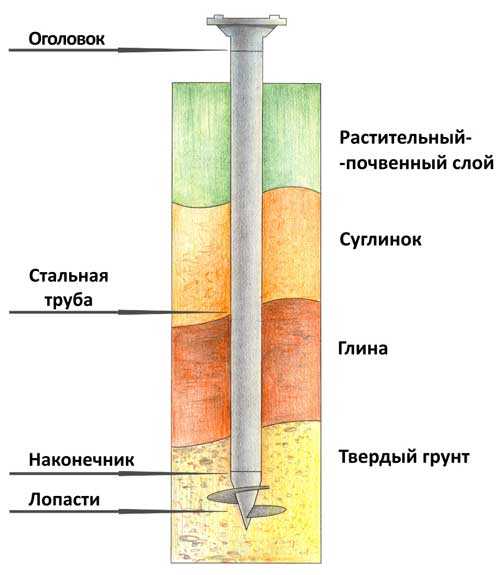

Фундамент на винтовых сваях

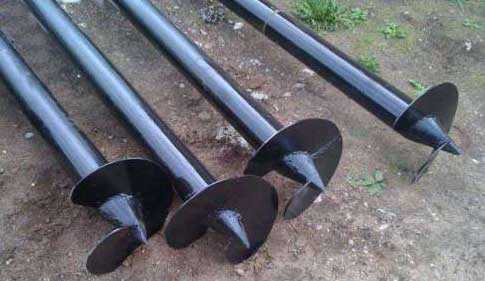

Винтовые сваи – безусловный лидер в сфере частного строительства. Большинство каркасных проектов в основе имеют фундамент на винтовых сваях. Свая представляет собой металлическую трубу, заостренную снизу и с приваренной винтообразной лопастью.

По сути, это не что иное, как большой саморез, только без шляпки. Такая свая просто вкручивается в грунт. Для этого может использоваться строительная техника, или возможно обустроить свайный фундамент своими руками. Одна из самых бюджетных и нетрудоёмких технологий.

Готовый фундамент на винтовых сваях

Винтовые сваи могут быть комбинированными. Если классическая винтовая свая – полая металлическая труба, то комбинированная предполагает заполнение пустоты бетонным или железобетонным раствором.
К плюсам фундамента на винтовых сваях относятся его низкая стоимость, возможность установки без применения тяжелой техники, использование в условиях вечной мерзлоты и на болотистых почвах.

Минусы такого фундамента – недолговечность, по отзывам, он может простоять около 70 лет. Ещё один недостаток – фундамент на винтовых сваях без ростверка может выдержать только легковесные конструкции, например деревянные или каркасные дома. Для каменных, кирпичных или блочных построек лучше использовать другие, более прочные фундаменты.

Фундамент на буронабивных сваях

Буронабивные сваи – вид свай, который изготавливается на месте с применением бетонного или железобетонного раствора и армирования. Для начала на строительном поле, размеченном согласно чертежу, бурятся скважины. Вертикальные шахты усиливаются армированием, а затем заливаются раствором.

В зависимости от типа грунта, на котором производится монтаж фундамента на буронабивных сваях, могут использоваться различные обсадочные материалы.

Например, в случае сыпучих и песчаных грунтов, в шахту может быть опущена специальная полая труба. Технология допускает изолирование стенки рубероидом, толем, полиэтиленовой плёнкой. В зависимости от используемого материала, после заливки обсадка может быть убрана, а может быть оставлена в шахте, выполняя функцию гидроизоляции.

Монтаж буронабивных свай

Сваи, изготовленные по последней схеме, с применением обсадочно-изолирующих материалов, служат дольше, чем простые буронабивные сваи.

Плюсы такого фундамента – простота в установке. Одна из разновидностей буронабивного фундамента – столбчатый. Такой фундамент можно обустроить без применения специальной техники. Углубления для свай выкопать или пробурить вручную, самостоятельно сделать раствор и залить основание.

Ещё одно достоинство – возможность поставить дом даже в труднодоступном для техники месте, почти вплотную с другими строениями.

Однако такой фундамент будет являться недолговечным и менее прочным. Без специальной гидроизоляции заливные сваи достаточно быстро разрушаются. К минусам можно отнести невозможность их эксплуатации в регионах, где наблюдаются горизонтальные подвижки грунта.

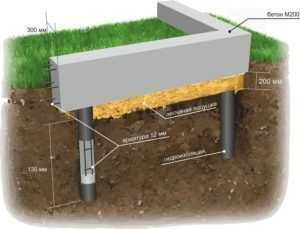

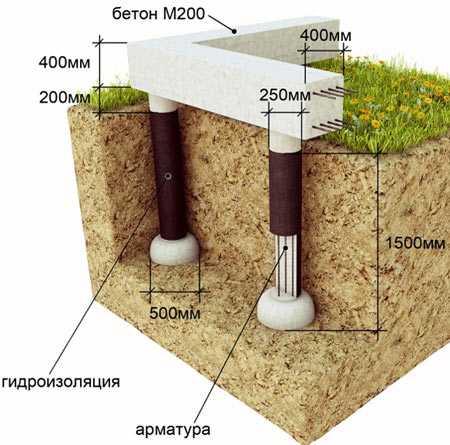

Схема для постройки буронабивного свайного фундаментаВернуться к оглавлению

Виды используемой обвязки

Сами по себе сваи представляют собой просто столбы или стойки. Для того чтобы они превратились в полноценный фундамент необходима обвязка свайного фундамента. Свайно-ростверковый фундамент по своим характеристикам превосходит ленточные и монолитные плитные фундаменты. Он считается более устойчивым к любым подвижкам грунтов. В зависимости от веса строения используются различные решения.

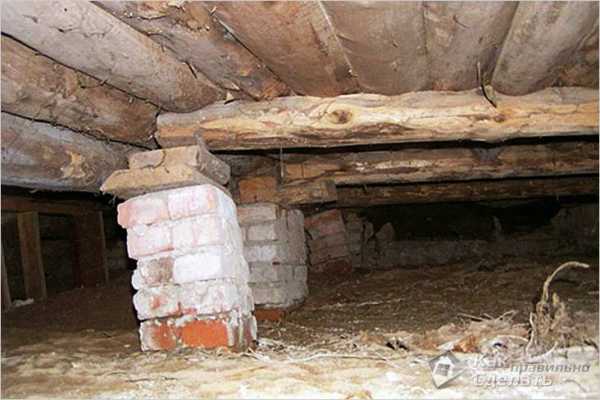

Сваи-колонны

Самый простой вид сваи – это свая-колонна, которая используется в качестве фундамента для забора или лёгкого летнего домика. Она же будет продолжением и основой сооружения, которое будет монтироваться вокруг сваи. Какая-либо обвязка в этом случае не требуется.

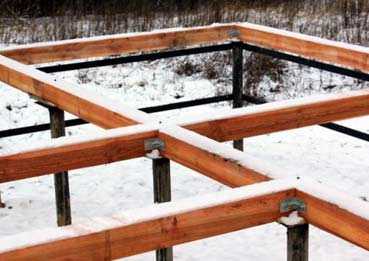

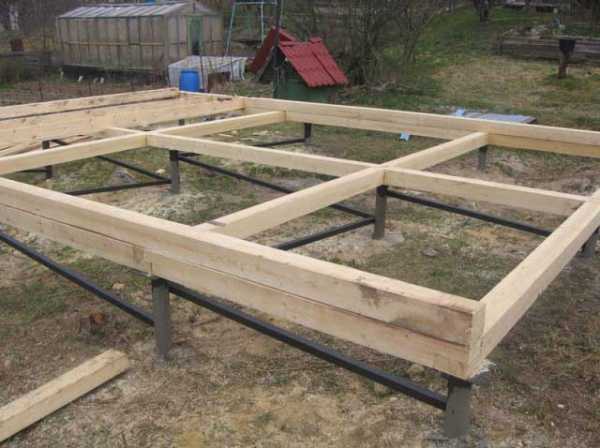

Обвязка из бруса

Чаще всего используется при обустройстве свайно-винтового фундамента под строительство лёгкого каркасного или бревенчатого дома.

Функцию ростверка в этом случае выполняет 200-й брус из лиственницы. Если делаете свайный фундамент своими руками, то брус стоит укладывать на специальные площадки, которыми оборудована каждая свая, и надежно крепить болтами и стяжками. Места стыковки двух элементов обвязки оформляются пазом.

Металлическая обвязка

Ростверк на свайно-винтовом фундаменте может быть выполнен из профиля, швеллера или уголка. В этом случае монтаж происходит с применением сварки.

Так же крепление возможно на болты, если изначально свайно-ростверковый фундамент предусматривает такую конструкцию. Для этого каждая свая должна быть оборудована небольшой площадкой с отверстиями под два или четыре болта, также как и обвязка, идущая в комплекте.

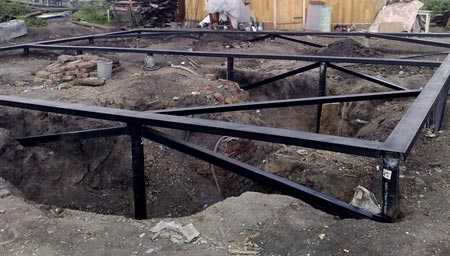

Пример обвязки свайно-ростверкового фундамента

В этом случае свайное поле должно быть установлено с минимально допустимой погрешностью, иначе обустройство ростверка станет невозможным.

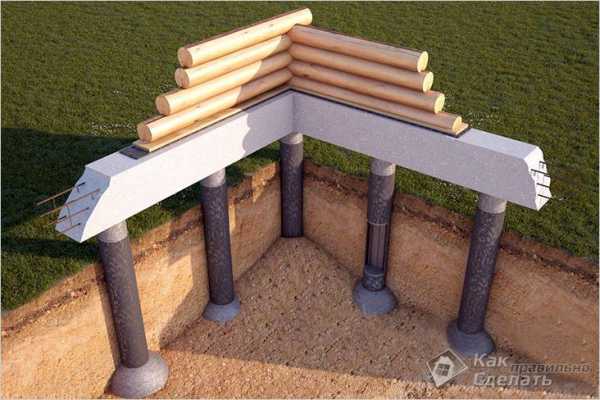

Монолитный ростверк

Свайно-ростверковый фундамент – это гибрид свайного фундамента и классического ленточного или плитного. В случае, когда необходима особая жёсткость конструкции, применяется следующая схема: поверх свай собирается опалубка и делается монолитный ростверк в виде плиты или ленты.

Лучше всего такая конструкция сочетается с буронабивными сваями. В этом случае армирующие элементы каждой сваи выводятся наверх и становятся основой ростверка. При этом дополнительное армирование ростверка также необходимо.

Вернуться к оглавлению

Этапы работы при устройстве свайных фундаментов

Доверить специалистам или обустроить свайный фундамент своими руками – возможны оба варианта. Работы можно выполнять как с применением строительной техники, так и воспользоваться электрическим или ручным буром для ям, или вовсе выкопать шахты вручную.

Земельные изыскания

Устройство свайных фундаментов происходит на достаточно сложных грунтах. Чтобы избежать ошибок в проектировании и рассчитать осадку свайного фундамента, целесообразно заказать земельные изыскания. Несколько пробуренных информационных шахт и детальный анализ специалиста, который будет представлен в виде официальных документов – карты грунтов, позволит сделать точный расчёт и определить оптимальную глубину шахт под сваи.

В том случае, если заказывать свайный фундамент без геологической разведки, есть риск изготовить сваи недостаточной длины.

Схема устройства сваяного фундамента

Вторая проблема, с которой можно столкнуться – упереться в скальную породу на одном из участков свайного поля, что не позволит вкрутить сваи на необходимую глубину.

Проектирование

Устройство свайных фундаментов предусматривает не только процесс физической работы, но и включает в себя обязательный бумажный период. Во время проектирования свайных фундаментов делаются расчёты, которые позволяют определить размер свайного поля, глубину шахт и их количество, расстояние между сваями.

Более лёгкие конструкции позволяют располагать сваи в фундаменте на расстоянии 2,5 метра друг от друга. Расчет фундамента для тяжёлых сооружений и на сложном грунте требует увеличения частотности – расстояние может сокращаться до 1 метра. Также сваи могут опускаться в грунт не вертикально, а под определённым углом, что усиливает конструкцию.

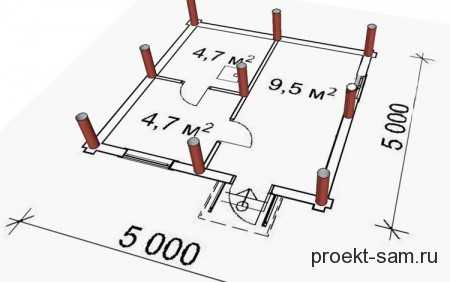

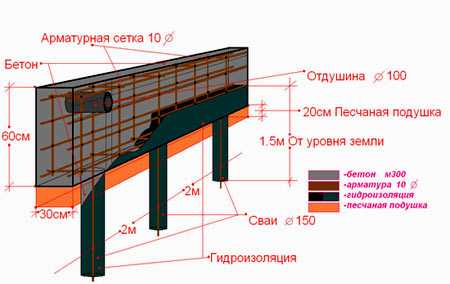

Проектная схема с расчётами свайного фундамента

На чертеже обязательно должны быть обозначены наиболее нагруженные участки дома: длинные прогоны без дополнительных стоек или несущих поддерживающих колонн, расположение тяжелых элементов – камина, печи. Фундамент в этих местах должен быть также усилен, в некоторых случаях в изначально разработанную схему добавляют дополнительные сваи.

Обустройство свайного поля

Свайное поле должно полностью соответствовать расчётной схеме. Допускается минимальная погрешность. Это касается как координат расположения сваи, так и её отклонения по вертикальной оси.

Такая точность необходима для того, чтобы нагрузка, передаваемая от здания на фундамент, распределялась равномерно. Также этот параметр напрямую влияет на качество возведения ростверка.

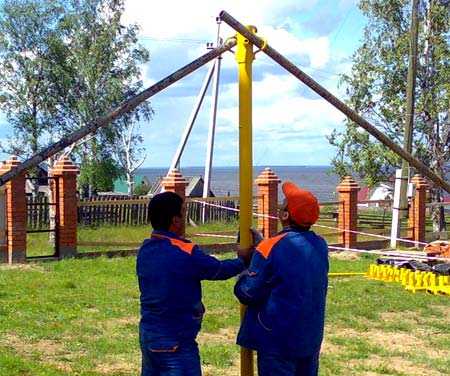

Когда пробурены шахты, любым доступным способом вкручиваются сами сваи. Именно на этом этапе необходим тщательный контроль за вертикальным и горизонтальным уровнями.

После установки всех свай, с помощью лазерного уровня делается отметка на каждой свае и производится обрезка излишков трубы. А поверх каждой сваи наваривается специальная площадка, на которую будет крепиться ростверк. Кроме этого, необходимо сделать обвязку свай по периметру и в случае необходимости усилить диагонали.

Установка ростверка

В зависимости от способа установки ростверк на свайном фундаменте подразделяется на высокий, низкий и заглубленный.

Кроме того, он может быть выполнен в форме ленты, идущей по всему периметру, а также опоясывать сваи под несущими внутренними конструкциями. Внешне такой ростверк напоминает ленточный фундамент. В отдельных случаях монолитный ростверк может представлять собой плиту.

Как сделать свайный фундамент в этом случае? Технология такая же, как и при обустройстве фундамента с более простой обвязкой.

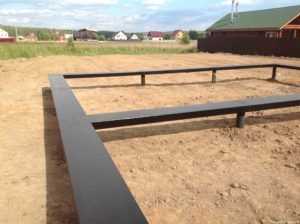

Пример лёгкой обвязки свайного фундамента

Если после вкручивания свай предполагается обустройство плиты, необходимо вывести свайную арматуру, соединить её с арматурой будущей плиты, собрать опалубку и уже после этого заливать основу.

Благодаря обустройству монолитных ростверков применение свайно-винтовых фундаментов стало возможно в промышленном и коммерческом строительстве. Большая нагрузка равномерно распределяется на все сваи, что обеспечивает надёжность и прочность всей конструкции.

Утепление фундамента

Утепление свайного фундамента не требуется. При отсутствии ростверка достаточно будет закрыть свайное поле – расстояние между домом и землёй. Защитив его от ветра, вы защитите дом и от холода. Необходимый слой утеплителя, который поддерживает нужную температуру в здании, заложен в пространство между основанием и полом дома. В том случае, если фундамент дополнен ростверком, то утепляется именно этот элемент.


Для этого в первую очередь применяется ветрозащитный экран, который закрывает пространство под домом. А в случае необходимости используют классические теплоизоляторы, которые применяют для утепления ленточных и монолитных фундаментов. Чаще всего это полистирольные плиты. В случае обустройства неглубокого цоколя возможно утепление фундамента термопанелями. Для этого цоколь снаружи закрывается асбестоцементными плитами, также может использоваться листовой шифер или фасадные комбинированные плиты, а внутри уже крепится любой тип утеплителя.

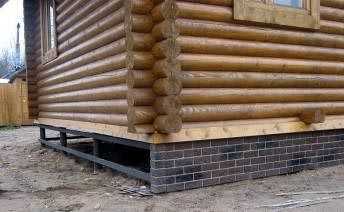

Фасадные работы

Отделка свайного фундамента возможна различными материалами. Для этого применяют сайдинг, кирпич, искусственный или натуральный камень, панели, имитирующие любую поверхность. Выбор материала для облицовки зависит от общего стиля оформления дома.

Само по себе здание, которое стоит на фундаменте из тонких свай смотрится не очень эстетично. Облицовка помогает не только улучшить внешний вид, но ещё и дополнительно утеплить дом, так как закрытый цоколь препятствует попаданию под дом лишней воды и защищает от ветра.

Прежде чем заниматься какой-либо отделкой, необходимо грамотно закрыть пространство под домом. Сделать это можно с помощью возведения забирки. Это специальная стенка, которая возводится близко с основанием дома, но никак не привязана к нему. Поэтому когда фундамент начинает гулять, осаживаясь неравномерно, защита и облицовка, которая крепится к этой стенке, не деформируется.

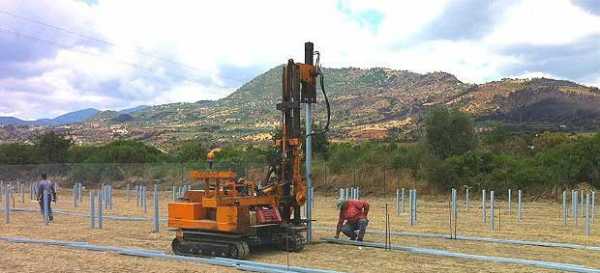

На этом видео – монтаж свай для фундамента в реальных условиях.

Вернуться к оглавлению

Отзывы, которые приходили в редакцию нашего сайта о строительстве свайного фундамента для своего дома

Сергей, Московская область. Капитальный дом.

«Дому уже пять лет, каркасник строил сам. Фундамент выбрал на винтовых сваях, они на 4,5 метра уходят в землю, над землёй осталось около 50 см. Заказывал металлические со специальной антикоррозийной обработкой, бурил и устанавливал производитель. Установка заняла три дня. До настоящего момента нареканий нет. Окна, двери открываются исправно, по фасадам никаких трещин, то есть, усадки нет или она минимальная, так что на эксплуатационных характеристиках это не отражается».

Проект дома на свайном фундаменте

Алексей, Пермская область.  Дачное строительство.

«Если и ставить дом на свайном фундаменте, то однозначно только закрывать цоколь и вешать фасады. На даче старый дом на ленточном стоит, давненько уже. По весне гуляет, да и сам фундамент уже трещинами пошёл. А новый поставил на свайном, сам заливал.

Всё хорошо, нареканий нет. Однако каждую весну проводить уборку на участке – реальная проблема. Под дом задувает всякий мусор, там постоянно сыро и грязно всю весну. Просыхает и перестает тянуть сыростью только к концу июня. Но тогда появляется другая беда – пыль. Два года помучался, сейчас буду закрывать, может проблема и решится. Хотя сырость может пойти в дом».

Эдуард, Башкортостан. Загородный коттедж.

«Строил для себя, никуда не торопился. Остановился на винтовых сваях с заливкой, так как участок – бывшее осушенное болото, торф.

Дом со свайным фундаментом построенном на торфяном грунте

После установки для надёжности выждал год, пока фундамент не даст естественную осадку, так как слышал отзывы, что иногда монтажники могут промахнуться, и один из участков фундамента просто со временем уйдёт в грунт. За год уровень не изменился. После этого начал строительство.

Дом в два этажа, но не тяжёлый – из оцилиндровки. Стоит седьмой год. Почти сразу после завершения коробки закрыл цоколь и утеплил. Снаружи – природный камень и вентиляция. Считаю, что для нашего региона – одно из лучших решений. У соседей в посёлке есть и на ленточных, и на плитных фундаментах дома, мне не нравится, как они гуляют».

proekt-sam.ru

Свайный фундамент: варианты конструкции

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Внутренние конструкции
  • Пол
  • Водоснабжение и канализация
  • Отопление
  • Вентиляция и кондиционирование
  • Газо- и энергоснабжение
  • Освещение
  • Сантехническое оборудование
  • Безопасность и домашняя автоматика
  • Бани, сауны, бассейны
  • Строительные материалы
  • Отделочные материалы
  • Инструменты
  • Техника
  • Законы и финансы

www.ivd.ru

Свайный фундамент своими руками - фундамент на сваях

Если вы начали рыть котлован под фундамент будущего дома и по мере заглубления обнаружили, что грунт не подходит для ленточного фундамента, то вам придется менять тактику. Почему? Потому что низкая плотность земли или наличие грунтовых вод не дадут возможности обыкновенному фундаменту сохранять свою прочность и целостность построенного на нем дома. В таком случае оптимальным решением будет изготовление свайного фундамента, который позволит добиться требуемого результата. Существует несколько вариантов решений этой проблемы. В этой статье мы рассмотрим, как можно сделать свайный фундамент своими руками.

Устройство свайного фундамента

Фундамент изнутри

Технология забивания свай в местах частых затоплений особенно актуальна, и нашла широкое применение в строительстве домов. Раньше в качестве свай использовали бревна, которые вручную забивались в грунт. Это позволяло построить дом, поднятый над поверхностью земли до двух метров, что защищало строение во время очередного затопления. Хотя этот метод кропотливый, он эффективный, поэтому и в наше время такая технология нашла применение. Особенно она актуальна, когда будущая постройка сооружается на относительно слабом грунте.

Свайный фундамент

Свайный фундамент имеет ряд преимуществ, которые позволяют ему быть наиболее востребованным среди строителей. Использование свай позволяет обойтись без траншей, опалубки, в таком случае не придется засыпать пазухи. Более того, сваи вбиваются в землю специальной техникой, что существенно облегчает труд.

Для буронабивной сваи можно прорубить скважину при помощи ручного бура. Такая технология, которая заключается в изготовлении свайного фундамента без использования техники, позволит обустроить основание своими руками.

Преимущества

Схема фундамента

 Зачастую при строительстве дома обнаруживается, что верхний слой грунта достаточно слабый. К таким видам почвы можно отнести:

  • насыщенную перегноем,
  • торф,
  • лёссовидную,
  • с грунтовыми водами, близкими к поверхности.

Если почва на вашем участке подходит под одно из этих описаний, а построить дом необходимо, то в этом случае идеальным решением проблемы будет устройство свайного фундамента. Также, благодаря использованию этой технологии, значительно снижается объем земельных работ.

Для сваи длиной в три метра и диаметром 300 мм необходимо вырыть 0,2 м³ земли. Если же используется ленточный фундамент, то объем земельных работ увеличиваться в несколько раз.

Еще можно добавить и тот факт, что большие горы земли, оставшиеся от рытья траншей для ленточного фундамента, необходимо будет вывезти, что приведет к дополнительным расходам.

Основные характеристики и виды

Устройство свайного фундамента может отличаться в зависимости от выбора свай, а также способа их производства. Такой фундамент может иметь отличия по глубине погружения свай, их размещению и видам разверток. Что же представляют собой сваи? Они напоминают длинный стержень, который погружается прямо в грунт. Главным образом, осуществляется погружение готовой сваи. Чтобы защитить ее от раскалывания при ударах по ней, на верхний конец монтируется стальное кольцо. Также существует технология изготовления свай в самой скважине. Для этого пробуривается скважина, которая затем армируется и бетонируется.

Рассмотрим более детально, в чем заключаются различия свай.

И так, процесс погружения свай имеет отличия. Например, винтовые сваи, напоминающие сверло, погружаются методом закручивания.

Винтовые сваи

Также существуют набивные бетонные или железобетонные сваи. Их производство осуществляется в самой почве в предварительно подготовленной скважине. По окончании подготовительных работ выполняется армирование из металлического каркаса и бетонирование. Существует вариант буровых железобетонных свай, которые погружаются уже в готовую скважину. Ну и забивные сваи, которые помещают в почву при помощи специального оборудования, например, вибропогружателя.

Сваи различаются по методу воздействия на два вида, а именно стойки и висячие. Что касается последнего варианта, то нагрузка осуществляется посредством трения земли об стенки сваи. Ну, а стойки всю образовавшуюся нагрузку передают на плотную почву, которая располагается под слоем слабого грунта. Преимущество данного вида заключается в том, что он не имеет осадки. Способ расположения свай также может быть выполнен разным методам:

  • Одиночные. Они служат в качестве отдельно стоящей опоры.
  • Объединенные в свайные ленты. Их распределение выполняется равномерно по всему периметру фундамента, соответственно и нагрузка будет равномерной.
  • Объединенные в свайные кусты. В данном случае сваи размещаются под колонной несущей основы дома.

Сваи можно изготавливать из дерева, стали и железобетона. Особенность железобетонных свай заключается в изготовлении их на месте с использованием бетона марки М200. Срок эксплуатации такого изделия может превысить 100 лет. Что касается стальных свай, то они имеют ряд недостатков. Например, для работы с ними необходимо использовать специальную технику, а металл нужно тщательно обработать антикоррозийной жидкостью. Этот метод самый дорогостоящий.

В качестве деревянных свай используется порода хвойных деревьев, диаметром до 340 мм, а длиной 8500 мм. Столбы тщательно очищаются. Хотя этот метод считается одним из дешевых и простых, его используют крайне редко.

Непосредственно в грунте сваи могут располагаться исключительно вертикально. Однако в некоторых случаях их вбивают и под наклоном. Обычно это делается в почве с горизонтальной силой. Например, на территории, которая регулярно подвергается большому количеству осадков и таяния снега, что в свою очередь, вызывает движение почвы. Для загородного строительства чаще всего используются железобетонные сваи, набивные и винтовые.

Технология строительства

Армирование свайного фундамента

Для изготовления фундамента необходимо бурить скважину требуемого диаметра. После в готовой скважине размещается арматура и всё заливается бетоном. Такой свайный фундамент можно сделать своими руками. Теперь рассмотрим последовательность работ.

Бурение скважины

Как определить количество свай для каждого строения? В большей степени это будет зависеть от общей массы дома, а также возможных эксплуатационных нагрузок. Сюда включаются нагрузки пола, перегородок, кровли и др. При подсчете важно учесть диаметр ручного бура. В специализированном магазине можно приобрести бур диаметром в 300 мм. Чтобы пробурить скважину глубиной в пять метров и глубже, длину штанги можно регулировать самостоятельно. Важный момент в бурении заключается в том, что лопасти бура размещаются так, чтобы этот процесс проходил более легко. Можно купить бур, который позволит расширить дно скважины, благодаря чему на дне образовывается пята для сваи. Данная технология позволяет значительно уменьшить количество свай, соответственно идет большая экономия по приготовлению бетонной смеси. В том случае если есть потребность пробурить скважину в 600 мм, то лучше всего использовать электрические и моторизированные буры, например, электрический ям-бур.

Бетонирование и армирование свай

Бетонные сваи

После окончания бурения скважины, необходимо изготовить специальные трубы из рубероида, сделанные по диаметру скважины. Их длина должна быть больше глубины самой ямы на 30 см. Верхнюю выступающую часть следует стянуть проволокой, потому что она будет являться опалубкой. После эту трубу аккуратно вставляете в скважину.

В некоторых случаях на дне может появиться грунтовая вода. Когда ее немного, то в этом нет нечего страшного, если же она заполнила яму на четверть, то лучше всего ее немного откачать.

Зачем же необходима так называемая «труба»? На самом деле ее использование позволит предотвратить негативные последствия. В тот момент, когда бетон схватывается, ключевое значение будет иметь достаточное наличие «молочка» в бетонной смеси. Если не использовать трубы из рубероида, то это «цементное молочко» впитается в почву, и изготавливаемая конструкция не будет иметь необходимой прочности.

Чтобы дополнительно усилить конструкцию можно изготовить арматурный каркас. Для этого достаточно будет взять три прута арматуры Ø 6 мм, и скрепить их между собой поперечными прутьями, на расстоянии 50 — 60 см друг от друга. Для соединения столбов и ростверка вертикальные стержни должны выходить выше заливаемого изделия. Как только каркас поместили в скважину, можно бетонировать. Залив 50 см, желательно уплотнить бетон вибратором, так как это поможет предотвратить появление пустот в свайном фундаменте.

Устройство ростверка

Что же представляет собой ростверк? Это специальная конструкция, обеспечивающая равномерное распределение нагрузки на грунт передаваемой от свай. Также она объединяет между собой несколько свай в одну целую конструкцию. Ростверки могут быть нескольких видов, например, сборно-монолитными, монолитными, сборными, низкими и высокими.

Если использовать низкий ростверк, то он помещается на дно в грунт, соответственно вертикальная часть нагрузки полностью передается почве, а используя верхний ростверк, всю нагрузку примут на себя сваи. Если будущий дом будет относительно легкий, то важно придерживаться следующих параметров: высота сваи не менее 30 см, а в случае, если они размещаются однорядно, то по всей ширине цоколя. При отсутствии цоколя, высота должна быть не менее 40 см. Ни в коем случае нельзя осуществлять пересечение и разрезание ростверка для проведения разного рода трубопроводов. Более того, общее отклонение от центра сваи после бетонирования должно составлять не более пяти сантиметров.

Если осуществляется монтаж сборных элементов своими руками, то крайне важно тщательно осуществить закрепление на оголовке сваи, уложив на нем горизонтальный арматурный стержень. Его высота должна быть достаточной, чтобы можно было соединить его с ростверком при монтаже. После этого, в обязательном порядке, монтажный стык бетонируется, а вертикальный стержень приваривается к петле ростверка. После полной установки ростверка, каждый стык и шов рекомендуется заполнить мелкозернистым бетоном. Перед тем как начнется строительство самого дома, а именно возведение стен, необходимо убедиться в плоскости ростверка, и при необходимости выровнять его цементным раствором.

Ограничения в использовании

Неправильно выбранный фундамент

Итак, как видно эта технология обладает большим количеством преимуществ. Однако в некоторых случаях использование свайного фундамента не рекомендуется. Вот две основные причины:

  1. Если имеющаяся почва имеет горизонтальное движение, а именно имеет характеристику как набухающий грунт или же грунт просадочный, то тогда использование свайного фундамента ограничено. Чтобы это определить, можно воспользоваться услугами лаборатории. После исследования характерности земли делаются соответствующие выводы.
  2. В процессе обустройства свайного фундамента появляются определенные сложности при строительстве цоколя. Расходы увеличиваются за счет полного заполнения пространства между сваями, подобно тому, как и при столбчатом фундаменте.

Итак, теперь вы больше понимаете, как делать свайный фундамент своими руками. Несмотря на то, что этот процесс достаточно трудоемкий, сделать свайный фундамент своими руками вполне реально. Более того, обращайте особое внимание на характер почвы, ведь имея большое количество преимуществ, устройство такого фундамента при некоторых условиях сделать невозможно. При принятии окончательного решения, в вопросе выбора фундамента, учитывайте все его плюсы и минусы.

Если вы уже обладаете опытом строительства свайного фундамента своими руками, то будем рады, если вы поделитесь своим опытом. Оставляйте свои комментарии, которые будут объективными. Скорее всего, ваши знания будут полезны многим!

Видео

В этом ролике показано как делать столбчатый железобетонный фундамент.

В этом ролике показано как завинчиваются винтовые сваи и дальнейшее обустройство такого фундамента.

kakpravilnosdelat.ru

Свайный фундамент своими руками: что такое, срок службы

Бывают разные земельные участки: с устойчивым грунтом и подвижным. Если для прочного твердого грунта можно выбрать любой вид фундамента (например, ленточный, как самый распространенный), то для неустойчивой почвы предпочтителен свайный фундамент.

Что это такое? Это прекрасный вариант для создания прочной опоры для жилища. Такой вид основания рекомендуется выбирать, когда слой твердого грунта находится более чем на 1 м от земли.

Чаще всего свайный фундамент актуален для болотистых и торфяных мест. За счет глубоко врезанных в землю свай основание дома будет не подвержено воздействию грунтовых вод в любое время года.

Опорная площадь фундамента

Чем меньше площадь дома, тем сильнее нагрузка на фундамент

При устройстве фундамента из винтовых свай необходимо обратить внимание на опорную площадь, чтобы он мог выдержать без труда давление, которое будет исходить от построенного дома. Нагрузка от здания определяется площадью, на которую оно будет приходиться: чем меньше площадь, тем больше будет напор.

Самое значительное опорное пространство у фундамента на основе плит. Это получается за счет того, что он возлагается на почву всей площадью дома. В случае с использованием ленточного цоколя опора прокладывается под несущие стены. Он также имеет значительную площадь, но уже меньшую, чем у плитного.

Что же касается фундамента из свай, то здесь опора достигается только посредством нижней части штырей, поэтому и площадь в данном случае несущественна. Вот почему придется углублять сваи достаточно глубоко.

Виды свай

Если рассматривать сваи для фундамента с точки зрения характеристик со стороны грунта, то можно выделить следующие виды опор: висячие и подпорные. Устойчивость стоек на висячих сваях своими руками создается посредством силы трения между грунтом и боковых частей стоек. Они не доходят своим краем до твердого основания почвы.

Подпорные сваи врезаются в устойчивый слой земли и делают основание для фундамента своими руками более прочным и надежным.

Чтобы спроектировать винтовой фундамент для дома, нужно определить полностью вес здания, и полученный результат разделить между предполагаемыми сваями.

По технологии возведения различают забивные, буронабивные и винтовые сваи.

Забивные сваи

Забивные сваи погружаются в грунт с максимальным погружением

Самыми прочными являются забивные стойки. При монтаже такие сваи вводят в грунт с максимальным усилием, которое они должны выдерживать до тех пор, пока не перестанут углубляться. Это будет обозначать, что штырь дошел до нужного слоя, который способен выдержать требуемую нагрузку.

В принципе нет особой важности в вопросе глубины и качественных характеристик грунта.

Когда происходит забивание сваи, то почва вокруг нее и под ней становится более плотной, что обеспечивает хорошие опорные свойства.

Своими силами забить стойки в грунт невозможно. Здесь требуется использование специальной техники – пневматических молотов.

Винтовые сваи

Винтовые сваи вкручивают в почву как саморез

Что такое винтовые сваи? Это конструкция, включающая в основу трубу из стали, внизу которой присутствуют винтовые лопасти. Внешне и по методу монтажа она напоминает огромный саморез, который закручивают в почву. Резьба винтовой сваи усиливает площадь давления и прекрасно удерживает ее в земле.

При должном старании сваи можно закрутить без применения спецтехники

Выдернуть такую стойку невозможно.

На верхней части стойки имеется два отверстия, с помощью которых она соединяется со специальным устройством для вкручивания в почву. Также можно делать свайно-винтовой фундамент своими руками без необходимости использования техники.

При монтаже винтовых стоек их обязательно нужно выставлять вертикально относительно поверхности земли. Свая сделана из стального материала, поэтому ее обязательно необходимо обрабатывать краской. При этом покраска должна быть сделана уже на заводе, а не самостоятельно своими руками. Это продлит значительно срок службы винтовой сваи по продолжительности и всего здания в целом.

При подборе винтовых свай для своего строительства рекомендуется обращать внимание на сварной шов.

От качества сварки резьбы зависит упорная способность всей стойки, т.к. при введении ее в землю может произойти повреждение или она вовсе может оторваться.

Как только свая установлена, можно приступать к ее заливке бетонным раствором.

Буронабивные сваи

Раствор заливается прямо в отверстие под сваи

Для установки буронабивных стоек необходима предварительная подготовка скважин. При работе с твердым грунтом, который не осыпается, можно не делать опалубку и вливать бетонный раствор прямо в пробуренную яму.

В этом случае опалубка устанавливается только над уровнем почвы для возведения верхнего торца. Если же дело предстоит иметь с неустойчивым грунтом, то форма скважины фиксируется посредством асбестовой трубы

Арматура вставляется в отверстие сваи перед заливкой бетона

Буронабивные сваи по сравнению с забивными и винтовыми – наиболее подходящий вариант для свайного фундамента своими руками без использования специализированной техники.

Скважину можно вырыть с помощью ручного бура глубиной до нескольких метров.

Конечно, в современном мире инноваций имеются и механизированные устройства, например, мотобуры.

Слабой стороной рассматриваемого вида свай является то, что нельзя со стопроцентной гарантией ощутить, дошла ли свая до необходимого слоя устойчивого грунта, который сможет выдержать нужное давление.

Технология монтажа свайного фундамента

Согласно технологии возведения фундамента из свай все стойки монтируются по принципу в ряд под несущими стенами здания и углах, а также на пересечении стен и между ними. Число и расстояние между элементами конструкции определяется в зависимости от тяжести дома: чем он больше весит, тем больше свай придется сделать и тем меньше будет расстояние друг от друга. Верхушки стоек должны быть по высоте одинаковыми, чтобы дом, установленный на них, не имел перекосов. Подробнее об устройстве свайного фундамента смотрите в этом видео:

Реальный срок службы фундамента на винтовых сваях будет больше, если его сделать с ростверком, который представляет собой горизонтально расположенный и объединяющий все сваи в единую конструкцию элемент. Ростверк равномерно распределяет давление будущего здания на стойки.

По возведению ростверка свайный фундамент делится на свайно-ленточный и плитно-свайный. В первом случае ростверк исполняется, как лента. Она соединяет верхушки свай и становится опорой как для внутренних, так и наружных стен дома.

Во втором случае плитно-свайные фундаменты с ростверком делаются как плита, соединяющая все стойки в единое целое. Ростверки могут быть низкими и высокими. В зависимости от этого будет распределяться нагрузка здания.

Свайная лента или плита могут лежать на значительном расстоянии от поверхности почвы, т.е. между землей и основой будет зазор, который обеспечивает устойчивость здания при «хождении» грунта, а может лежать ниже или на грунте.

Достоинства и недостатки

К положительным сторонам можно отнести то, что устройство свайно-винтового фундамента не нуждается в проведении земляных работ в большом объеме. При этом можно отказаться от использования специализированной техники и сделать все своими руками. Подробнее о качествах таких фундаментов смотрите в этом видео:

В ценовом отношении свайный фундамент также имеет преимущество по сравнению с ленточным или плитным.

Делается он в короткие сроки, что ускоряет строительство дома в целом.

К плюсам дополнительно можно отнести легкость в монтаже, значительную надежность и долговечность.

К недостаткам же можно отнести узкую сферу применения.

Свайный фундамент подойдет лишь для неустойчивых грунтов и исключительно для возведения небольших по весу зданий. В частности, фундаментные сваи винтовые идеально подходят для каркасных домов.

kakfundament.ru

Плюсы и минусы- Пошаговая установка под дом своими руками +Видео

Свайно-винтовой фундамент является одним из наилучших в строительстве не очень тяжелых строений, отлично подходит для каркасных домов. Чтобы понять все плюсы и минусы данного типа фундамента, давайте разберемся с ним поподробнее.



Свайно-винтовой фундамент для строительства

Винтовые сваи проверены временем

Свайно-винтовой тип фундамента используется в мире уже около 300 лет, начали его использовать при возведении маяков, хороший пример Сухумский маяк, который прекрасно пережил войну и стоит до сих пор, что говорит об отличной надежности этого типа фундамента.

Для тех кто сомневается, что сваи ржавеют и этот тип фундамента может быть ненадежным, вот свая, которая была заменена на древнем маяке, этой свае больше 300 лет, как видите, она прекрасно сохранилась.

Древняя свая от маяка



Однако самый популярный тип фундамента в нашей стране является ленточный заливной фундамент, однако не на каждом участке можно его устроить, да и стоит он не дешево. Есть глинистые почвы с высоким уровнем грунтовых вод, на такого рода земельных участках возведение ленточного фундамента невозможно. Тогда на помощь приходит технология установки надземного вида построек на свайно-винтовом фундаменте. Этот вид фундаментов также набирает популярность в нашей стране благодаря многим преимуществам.

Основные характеристики

Винтовые сваи



Плюсы свайно-винтового фундамента

  1. Основными преимуществом является то, что свайно-винтовой фундамент не требует проведения большого количества земельных работ.
  2. Технология его возведения достаточно проста.
  3. Скорость установки и оперативность возведения. За час на обычной земле можно установить десяток свай, если постараться можно и все пятнадцать.
  4. К тому же отмечается его низкая стоимость.
  5. Способность выдерживать приличные нагрузки и долговечность.
  6. Подходит любой грунт, кроме скальных пород.
  7. Применение спец техники не обязательно, возможность устанавливать сваи вручную.
  8. Не нужно ждать после заливки бетона, можно спокойно продолжать возведение вашего дома.
  9. Вибрация и шум при установке отсутствуют
  10. Сваи возможно использовать повторно
  11. Фундамент под ваш каркасный дом может быть всегда расширен.
  12. Возможность установки на склонах и неровных грунтах.
Возможность возведения дома на склоне, где земля дешевле в разы

Минусы винтовых свай

Минусы на самом деле не столь очевидны, особенно для небольшого каркасного строительства дома, этот тип фундамента подходит идеально.

Но всё же минусы есть:

  1. Невозможность возведения на скальных породах или грунтах с большим количеством камней в почве.
  2. Подходит для легких каркасных и деревянных строений до 3-4 этажей.
  3. Дома должны иметь достаточно широкое основание.
  4. При вкручивании зачастую анти-корозийное покрытие повреждается, что ускоряет корозию металла.
  5. Некачественные производители.

Также отмечается, что срок службы свайно-винтового фундамента хоть и является достаточно большим, однако все-таки несколько меньше, чем у бетонного. Срок эксплуатации такого фундамента могут сократить и повреждения, которые иногда получают сваи в процессе вкручивания в грунт. Сваи с поврежденным внешним защитным слоем больше подвержены коррозии.

Хотя свайно-винтовой фундамент хорошо подходит для частного строительства, но для возведения тяжелых массивных многоэтажных построек его лучше не использовать.

Кроме того существует еще несколько проблем, с которыми можно столкнутся организуя строительство на свайно-винтовом фундаменте. Прежде всего, следует знать, что пол в доме на свайно-винтовом фундаменте потребует дополнительного утепления. Также часто бывает, что сваи дают неравномерную усадку в процессе эксплуатации дома, а со временем вообще разбалтываются, если выполнено не по технологии.

Поэтому, не смотря на свою прочность, свайно-винтовой фундамент приветствуется в малогабаритном строительстве каркасных домов, а также при возведении на участке бань, гаражей и небольших хозяйственных или декоративных построек.

Винтовые сваи. Особенности конструкции

По своей сути винтовые сваи являются обыкновенными толстыми трубами с винтом-резьбой на основании. При вкручивании в грунт резьба производит его уплотнение и прочно фиксирует сваю в почве.

Размеры и допустимая нагрузка

Сваи под свайно-винтовой фундамент выпускаются диаметром от 100 до 300 мм и длинной до 2,5 метров.

Такая свая может выдерживать от 4 до 8 тонн каждая, необходимая длина должна быть определена в зависимости от глубины промерзания грунта на участке строительства, т.к. обязательным условием является вкручивание свай ниже этого уровня (в среднем по России он равняется 1,5 м).

Наращивание свай

При необходимости погружения свай на глубину более 2,5 м имеется возможность их наращивания, это предусмотрено их конструкцией.

Верхняя часть трубы закрывается металлическими оголовками, в народе их еще называют «пятками».

Срок эксплуатации винтовых свай

Внешняя поверхность свай покрыта антикоррозийным составом, поэтому срок их эксплуатации по гарантии — 50 лет, на деле – намного больше.

Внутреннюю часть трубы советуется залить бетонной смесью, это защитит сваю от разрушения изнутри.

Расчет и установка свайно-винтового фундамента

Исходя из того, что даже сваи не самого большого диаметра имеют достаточную несущую способность, оптимальным считается их установка по периметру строения, под несущими стенами и на их стыках на расстоянии 2-3 м. Также следует определить глубину их установки исходя из такого параметра, как промерзание почвы в зимний период.

Разбивка свайного поля

Места ввинчивания свай в почву предварительно отмечаются колышками, руководствуясь планом будущего строения.

Вкручивание свай своими руками

При ввинчивании свай, что, кстати, вполне может быть выполнено несколькими работниками собственноручно при использовании рычага, следует контролировать ровное вертикальное расположение сваи относительно горизонта. Чем шире диаметр сваи, тем сложнее будет выполнять завинчивание. Конечно необходимо использовать рычаг, он вставляется в верхнее отверстие сваи, чем шире сделаете рычаг, тем меньше усилий приложите, рекомендуется делать рычаг 2-3 метра.

Сваи вкручиваются всегда ниже промерзания почвы, среднее значение в России 1,3-1,5 метра. В конце свая достигает твердых грунтов и свая очень тяжело входит в грунт, практически невозможно.

Закручивание свай с помощью спецтехники

Также, если позволяет бюджет постройки или не хватает рабочих рук, можно воспользоваться услугами спецтехники.

Выравнивание свайного фундамента под уровень

После того, как все сваи установлены в грунт, свайно-винтовой фундамент, как и любой другой, проверяют и выравнивают по уровню. Удобнее всего это сделать гидравлическим уровнем или невилиром. При необходимости сваи докручивают или срезают выступающую часть болгаркой.





Заливка свай бетоном

После выравнивания внутрь свай заливают бетонную смесь, которая призвана защитить х от коррозии изнутри.

Установка ростверка на свайно-винтовой фундамент

На заключительном этапе монтируют ростверк, т.е. само основание для будущего дома. Для более легких конструкция, например, дома из бруса или бревен, возможна установка ростверка из толстого бруса. Для домов из кирпича или блоков лучше делать ростверк железобетонным.

Свайно-винтовой фундамент не потребует времени на усадку, строительство дома можно продолжить сразу же после установки ростверка. Теперь можно приступать к установке каркаса вашего дома. Фундамент готов к нагрузке и полной эксплуатации.

Где купить сваи и какая цена?

Видео- закрутка винтовых свай

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Свайный фундамент: классификация и технология установки

Свайные фундаменты и сваи использовались давно. Они помогали защитить имущество от затопления. Тогда они выглядели как бревна, забитые в землю. Работа занимала много времени, но благодаря свайному фундаменту, удавалось поднять здание, спасая от наводнения.

Определение

Свайный фундамент — это конструкция, передающая грунту нагрузку от здания. Сейчас свайное поле используют для построек на земле, которая двигается или сжимается. У подобных конструкций много преимуществ и главным из них является надежность.

Технология строительства свайного фундамента легче, чем  столбчатого, поскольку не нужно рыть ямы. Самая распространенная технология возведения свайного фундамента – бурение. При помощи бура делают скважины. Сваи опускают в почву машинами или руками.

Видео

Наглядный видео пример установки свай.

Конструкция

Разновидности свайного фундамента зависят от:

  1. Видов свай.
  2. Материала и метода их изготовления.
  3. Расположения под домом.
  4. Глубины погружения.
  5. Конструкции ростверка.

Свая выглядит как длинный стержень. Ее можно сразу установить в землю или изготовить прямо в процессе установки. Она является острой с нижней стороны. Можно надеть наконечник из стали, чтобы защитить от повреждений. На верх одевают кольцо из стали, чтобы защитить от ударов в процессе работы. При изготовлении свай на месте, сначала нужно пробурить скважины, а потом залить их бетоном.

Виды свайных фундаментов, в зависимости от методов погружения:

  1. Забивные. Погружают, используя механизмы для вдавливания.
  2. Буровые железобетонные. Устанавливают в скважинах.
  3. Набивные бетонные и железобетонные конструкции. Для их создания делаются скважины, устанавливается опору и заливается бетоном.
  4. Винтовые сваи под фундамент. Закручивают в почву.

В зависимости от несущих нагрузок, существуют две классификации свай:

  1. Висячие. Они позволяют передать нагрузку благодаря трению о почву.
  2. Стойки. Нужны, при слабой верхней части почвы. С их помощью нагрузка передается на нижние, более твердые слои земли.

По принципу расположения они бывают:

  1. Одиночные. Когда опора стоит отдельно.
  2. Объединенные в свайную ленту. Строятся по периметру свайных стен. Нужны для распределения нагрузки по всей конструкции.
  3. Объединенные в свайный куст. Размещают под колонами, служащими основой дома.

Материалы, из которых их делают:

  1. Деревянные.
  2. Металлические.
  3. Бетонные.
  4. Железобетонные.
  5. Комбинированные.

Комбинация разных материалов – лучшее решение, поскольку у  каждого материала своя степень коррозии.

Особенности

При выборе вариантов конструкций, существуют некоторые особенности. Они помогут выбрать подходящий вариант для дома. Особенности свайного фундамента предусматривают следующее:

  1. Скорость возведения.
  2. Для какого рельефа подходит данная конструкция.
  3. Финансовые затраты.
  4. Сколько людей потребуется.
  5. Материал, из которого можно сделать сваи.
  6. Насколько сваи будут устойчивы к коррозии.

Технология установки

Свайный фундамент для дома, более технологичный, чем столбчатый. Для столбчатых, необходимо рыть ямы. Для свайных фундаментов, необходимо сделать скважины, установить опору и укрепить цементом. Это легче, потому что, все земляные работы делает бур. Именно потому данная технология устройства самая распространенная.

Разметка

Разметка свайного фундамента – это прежде всего, необходимость обозначить места ввинчивания свай. Чтобы понять, как сделать свайный фундамент, нужно:

  1. Перенести базовые линии конструкции.
  2. Перенести точки, где будут установлены сваи.
  3. Вычислить расстояния между сваями.
  4. Рассчитать высоту свай, на которую мы будем ориентироваться.

Разметка важна, чтобы не допускать ошибок при установке конструкции.

Бурение

 Количество свай, при расчете свайного фундамента, зависит от веса дома, а также от его эксплуатационных нагрузок.

Если правильно отрегулировать  штангу бура, глубина скважины может быть до 10 метров. Диаметр ручного бура не бывает больше чем 30 сантиметров.

Благодаря лопастям, вам не придется прикладывать усилия при бурении. Существуют буры, которые позволяют сделать нижнюю часть скважины широкой. Благодаря этому можно экономить материалы, и уменьшить размер конструкции. Для бурения скважин диаметром более 50 см , предпочтителен электрический или бензиновый бур.

Устройство

Теперь, можно начинать устройство свайного фундамента. Нужно, чтобы сваи были на 30 сантиметров длиннее ямы. Устройство свайных фундаментов состоит из нескольких этапов:

  1. Наложение рубероида.
  2. Затягивание вершины проволокой. Это будет опалубкой.
  3. Теперь можно опустить сваю в почву.

В яме может быть вода. Это не проблема, но только если ее уровень не превышает четвертины глубины скважины.

 Труба обязательна для установки фундамента. При ее отсутствии, он будет менее прочным. При затвердевании бетона, следите за количеством “цементного молочка”.

Если почва начнет его впитывать, прочность конструкции снизится. После бурения скважин, нужно  сделать арматурный каркас. Он нужен, чтобы сделать столбы прочными.

Вам понадобятся три арматурные пруты диаметром 6 мм. Их нужно скрепить. Стержни, соединяющие ростверк и столбы, нужно сделать выше залитых изделий. Чтобы не ошибиться при расчетах, от высоты ростверка отнимают 2 см. Когда каркас был установлен, его заливают бетоном.

Ростверк

Ростверк – фундамент конструкции, необходимый для распределения нагрузки по сваям. Существует три вида ростверков:

  1. Сборные.
  2. Монолитные.
  3. Сборно — монолитные.

Еще они делятся на низкие и высокие. Первые устанавливаются прямо в грунте. Вторые же только на сваи. Есть некоторые параметры ростверка, которые рекомендуются для легких домов:

  1. Их длина должна быть больше 30 сантиметров.
  2. Ширина зависит от цокольного этажа. Если его нет, то от стен дома, но не меньше 40 сантиметров.

Нельзя разрезать или пересекать ростверк трубами. Отклонение от центра свай, не должно превышать 5 сантиметров.

 В процессе постройки, самое важное – закрепление ростверка на оголовках свай. Во время работ по бетонированию, вертикально устанавливается первый стержень.

Второй на оголовки. Его длина такая же, как и ширина свай с пластинками.  Их высота позволяет захватить сваи и монтированные элементы ростверка.

Стыки нужно покрыть цементом. А коротыши стержней — привариваются к петлям ростверка.

В процессе замены балки на железобетонную, перемычки закрепляются сваркой или связываются проволокой. После окончания работы и установки фундамента, стыки замазываются цементом. Перед тем, как начать строить здание, проверяются отметки плоскости ростверка. Их можно выровнять при помощи цемента с использованием нивелира. Теперь нужно окончательно измерять все стороны и диагонали ростверка.

 Это один из самых востребованных видов на современном рынке. Свая похожа на металлическую трубу с острым концом и к ней приделана винтообразная лопасть.

По форме она очень похожа на саморез. Если почва будет замерзать, это никак не повлияет на винтовые сваи.

Практика доказала, что подобные конструкции надежные и для больших кирпичных домов, ведь существует огромное количество зданий, которые уже не один десяток лет стоят на винтовых сваях. Срок службы винтовых свай – несколько десятков лет.

Преимущества и недостатки

Плюсы

  1. Монтаж свайного фундамента не займет много времени.
  2. Если разметка свайного поля выполнена правильно и был выбран качественный материал, срок службы винтовых свай будет несколько десятков лет.
  3. Если вы знаете, как правильно возвести конструкцию, расходов будет минимум.
  4. Его можно возвести практически в любой местности и при любом климате, в том числе на болоте или в местах, где всегда холодно.
  5. Температура грунта на глубине всегда стабильна, и никак не влияет на установку конструкций зимой.
  6. Инженерные коммуникации можно монтировать как во время, так и после постройки фундамента.

Минусы

  1. Свайное поле плохо выполняет свою функцию, если грунт может двигаться горизонтально или набухает. Для определения грунта, нужно проводить геологические исследования.
  2. В процессе работы, появляются проблемы с установкой цокольного этажа. Промежуток между сваями необходимо заполнять. Это лишние расходы.
  3. Любой материал подвергается коррозии. Здесь все зависит от окружающей среды. Качественные материалы имеют специальные покрытия, чтобы обеспечить защиту на долгие годы. Но они тоже не вечные. А иногда именно такие меры защиты и становятся причиной коррозии. Некоторые грунты могут содержать химические элементы, которые при контакте с защитными материалами могут стать причиной поломки фундамента.
  4. Практически невозможно построить в скалистой или каменной местности, даже при наличии специальных машин.
  5. Необходимо установить систему водоотведения. Это дорого.
  6. Могут возникнуть проблемы при установке рядом с другими домами. Этого можно избежать с помощью специальной техники.

При выборе фундамента необходимо рассмотреть все недостатки существующих вариантов конструкций. Иначе свайный фундамент под дом может стать проблемным. Спрос на свайный фундамент растет каждый год.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru

Фундамент сваи – виды, плюсы и минусы, расчет и пошаговое устройство своими руками

Отправить ответ

avatar
  Подписаться
Уведомление о
