Как подключить фотореле своими руками: схема, пошаговая инструкция

В одной статье мы уже рассматривали с вами, как подключить датчик движения, в этой мы поговорим о том, как подключить фотореле. Это два разных прибора их не стоит путать их между собой. Фотореле включается в темное время суток автоматически, и позволяет существенно экономить на освещении. Устанавливать его можно на даче, в подъезде и т.д. В статье мы поговорим о том, как установить фотореле и подключить все между собой, покажем схемы и рассмотрим целую пошаговую инструкцию с видео.

Принцип работы

Изначально поговорим о том, как вообще работает это устройство. Конструкция включает в себя простые элементы: фотоэлемент, фототранзистор, компаратор и реле.

Основная задача заключается в том, что создавать следить за интенсивностью света и в случае чего замыкать цепь. Как только интенсивность освещения уменьшается, на это реагирует фотоэлемент, об этом он дает знать компаратору, который имеет порог срабатывания. Если напряжение больше установленного, подключается реле, оно и включает светильник. Узнайте о том, как подключить светильники на улице.

Как работает фотореле: видео

Схемы подключения

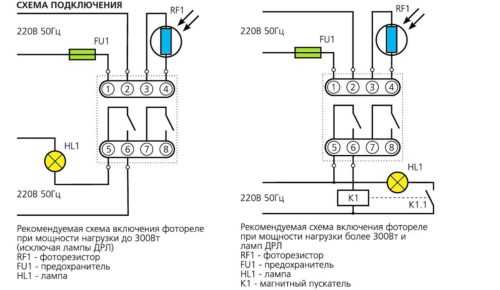

Перед тем как приступать к ответу на вопрос, как подключить фотореле к светильнику, нужно разобраться, какие вообще существуют схемы подключения. Сейчас можно выделить две основных, они схожи друг с другом, но имеют существенные отличия в плане установки.

Первая схема

Первая схема подключения фотореле для уличного освещения заключается в том, что присоединить фотореле нужно через распределительную коробку, такой вариант подойдет только в том случае, когда вы готовы полностью поменять проводу в доме.

Вторая схема

Такая схема подключения подойдет в том случае, если вы не готовить штробить стену, своими руками можно будет подключить все напрямую. Все три провода заводятся внутрь корпуса и поджимаются клеммами.

Каждый их этих вариантов считается правильным, первый практически ничем не отличается от подключения выключателей.

Как подключить фотореле: пошаговая инструкция

Сразу хотелось бы дать совет, оптимально подключить фотореле фр-75а и датчик движения. Приборы тесно связанны друг с другом, если вы собрались устанавливать датчик, тогда вы конкретно упростите установку.

Пошаговая инструкция с фото:

  1. Отключаем УЗО.
  2. Протягиваем провод к месту установки фотореле, вещаем его рядом с прибором. Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.
  3. Снимаем изоляцию, можете использовать специальный прибор для снятия изоляции.

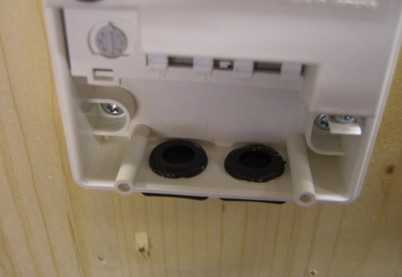

  4. Делаем отверстия в корпусе фотореле, только внизу, это спасет от попадания влаги.
  5. Повышаем герметичность корпуса, можно использовать обычные резиновые уплотнители или герметический клей. Лучше остановится на первом варианте.
  6. Подключаем фотореле, для уличного освещения используя схему. Не забываем соблюдать цветовую маркировку.
  7. Подключаем фотореле к прожектору или лампе, вот так это выглядит на фото.
  8. Переходим к настройке, здесь все довольно просто, есть вот такой регулятор. Его нужно настроить на желанную интенсивность включения. Если поставить на максимум, свет будет включаться только в полной темноте. Чтобы все отрегулировать, можно использовать обычный черный пакет или лист бумаги, так вы поймете, при каком освещении он будет срабатывать.
  9. Проверяем, как все работает.

Подключение фотореле фр-601: видео

Также узнайте: Как подключить датчик движения для освещения.

vse-elektrichestvo.ru

Фотореле ФР-601 ( Сумеречный выключатель )

Фотореле ФР-601 или как его ещё называют сумеречный выключатель предназначен для автоматического включения и отключения уличного и внутреннего освещения ( подсветски номера дома,подсветки фасадов зданий, освещения дворов и территорий,рекламных вывесок,подсветки витрин, световой рекламы и т.п.) в зависимости от уровня освещенности.

Сумеречный выключатель ФР-601 может быть установлен как на улице так и в помещении.

Соответствует ГОСТ Р 51324.2.1-99

Фотореле ФР-601 предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц

Преимущества

• Корпус фотореле выполнен из пластика (поликарбонат)
• Внутри корпуса находится основание с электронной платой и защитный пластиковый кожух, встроенный фотоэлемент
• В качестве коммутирующего нагрузку элемента использовано электромеханическое реле
• Порог срабатывания фотореле устанавливается регулятором «LUX». Вращением регулятора (регулировка «+», «–») можно установить порог срабатывания фотореле

Область применения

• управление уличным и внутренним освещением

• включение подсветки номера дома
• включение освещения витрин
• включение световой рекламы и т.п.

Технические характеристики:

Номинальное напряжение 230 В / 50Гц
Номинальный ток нагрузки до 6А
Максимальная мощность нагрузки
для ламп накаливания 1100 Вт,
для люминесцентных ламп 600 Вт
Регулировка порога срабатывания 5 ÷ 50 Лк
Максимальное сечение присоединяемых проводников 1,5 мм ²
Степень защиты по ГОСТ 14254-96 IP44
Климатическое исполнение и категория применения У3.1
Время выдержки 16 сек.
Собственная, потребляемая мощность 0,45 Вт
Температура эксплуатации -25-(+45) градусов

Схема подключения фотореле ФР-601:

Для увеличения мощности управляемой нагрузки можно использовать схему подключения фотореле через пускатель ( модульный контактор ).

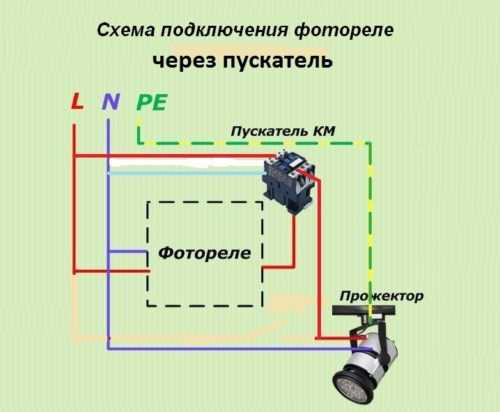

Схема подключения фотореле ФР-601 через пускатель:


Внимание:

Не устанавливайте фотореле в слишком тёмном месте или под линией освещения. Элементы освещения, которые управляются фотореле не должны быть направлены на само фотореле.

Комплектность:

1. фотореле - 1 шт
2. крепежный уголок - 1 шт

3. винт для крепления уголка - 1 шт
4. упаковочная коробка - 1 шт
5. руководство по эксплуатации и паспорт- 1 шт

www.era-shop.ru

устройство, принцип действия, инструкция, выбор

Сегодня рассмотрим, что такое фотореле. Подключить его проще простого, попытаемся дать пару советов. Посмотрим, как подключить фотореле, и что способно помешать его правильной работе.

Устройство и принцип действия фотореле

Человеку, разбирающемуся в схемах, после прочтения подраздела объяснять, как подключается фотореле ФР 601, уже не потребуется. Основные конструктивные части любого уличного фотореле, призванного контролировать уровень придомовой освещённости:

  1. Блок питания стоит прямо на входе. Указанная деталь придаёт фотореле необходимый вес. Датчик величиной с пятикопеечную монетку. Внутри блок питания фотореле не импульсный, а простейший. Под кожухом фотореле притаился солидных размеров трансформатор. Он переваривает напряжение от сети 220 В в форму, пригодную для питания фотодиода. Все устройство — блок питания для небольшого куска полупроводника размером с ноготок. Теперь понятно, зачем в фотореле нулевой провод: для питания первичной обмотки трансформатора. Это не единственная причина. Трансформатор фотореле, понятное дело, понижающий. С вторичной обмотки снимается напряжение, необходимое для питания фотодиода.

    Фотореле

  2. Выпрямитель в фотореле однополупериодный или двухполупериодный. В первом случае львиная доля напряжения уходит напрасно. Во втором – масса прибора возрастает, равно как объем. Причём фотодиод нетребовательный. Много мощности фотореле не понадобится. Выпрямитель часто собран на единственном диоде (без приставки фото).
  3. Фильтры в фотореле обычно сглаживают входные пульсации напряжения 220 В. Присутствуют по простой причине: в противном случае трансформатор начнёт сильно греться. Острые пики представляют опасность для индуктивных сопротивлений (первичная обмотка трансформатора). Вывода на заземление у фотореле нет, внутри, вероятно, стоит подобие RC цепочки (интегратор), отсекающий все выше граничной частоты. Второй фильтр выходной. В его задачи входит сглаживание пульсаций, после выпрямления напряжения на диоде.
  4. Фотодиод (датчик освещённости) контролирует работу транзисторного или тиристорного ключа. Через указанное место на базу (управляющий электрод) подаётся нужное напряжение. Вентиль распахивается и начинает питать лампочки напряжением 220 В. Как вариант на замену тиристора допустимо применять реле. Его затвором управляет фотодиод. Реле без необходимости формирования питания дорогое, и стоимость прибора вырастет до небывалого размера, провоцируя падение спроса на продукцию.
  5. Датчик представляет собой кусок из двух полупроводников разного типа проводимости (электронный-n и дырочный-p), на стыке присутствует участок с маленьким окошечком, куда планируется пропускать фотоны извне. За счёт действия квантов света p-n переход открывается, течёт ток. Это вызывает открытие реле (ключа, тиристора и пр.).

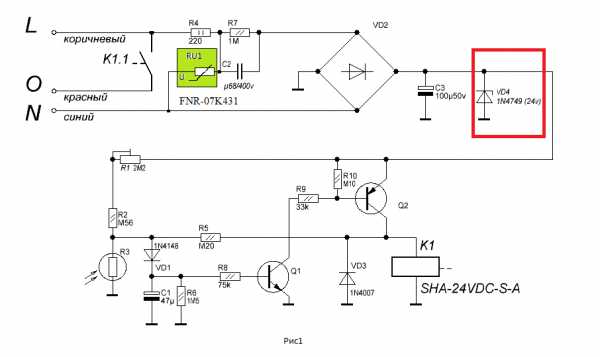

Представлена вся схема. Добавим, что «земля» иногда нужна для правильной работы силовых элементов (задать рабочую точку нелинейного элемента).

Как ведётся подключение фотореле

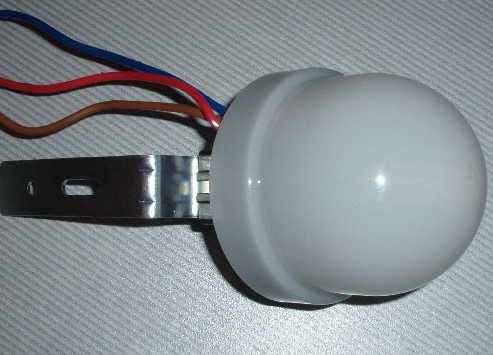

Собственно, на картинке приведён пример, как подключать фотореле. Добавим, что, как правило, присутствует три провода, исходящие из корпуса. Назначение:

Схема подключение реле

  1. Красный – фаза, уходящая на лампы освещения.
  2. Чёрный – фаза, приходящая от источника питания 220 В.
  3. Зелёный – земля.

Набор проводов фотореле может состоять и из прочих цветов. К примеру, вместо красного коричневый. Придётся почитать инструкцию на фотореле, допустимо попробовать незамысловатый метод: первичная обмотка трансформатора должна без сложностей звониться. Реле может быть нормально разомкнутым, не пропускать ток. Сопротивление первичной обмотки не будет нулевым. Даже для постоянного тока мультиметра. Проведите измерение, и удастся отыскать землю. Что касается фазы, если подать напряжение не туда (реле нормально замкнутое), хватает прикрывания прибор крышкой, чтобы цепь перешла в непонятное состояние. Рекомендуем в случае отсутствия инструкции просто снять крышку и посмотреть, куда идут провода. Фазный делится надвое: первая ветвь пойдёт минуя ключ (реле, тиристор) на выход, вторая послужит для питания трансформатора. Питание подайте на конец, не отделенный от трансформатора ключом. Оставшийся провод — земля.

Посмотрите на рисунок, где авторы изобразили схему подключения фотореле. Все они однотипны, смело берите на вооружение. Выдержан цвет проводов из нашего примера. На практике гамма порой отличается, но по описанию становится понятно назначение.

Как выбрать фотореле

Обратите внимание, что у каждого приспособления выделяется область применимости. Для нашего случая это пропускная мощность. Фотореле не способно пропустить бесконечно большой ток, расплавится силовой элемент. Важно понять, что иногда исключительно ключом не обойдёшься. Оригинальный выход – замена разрядных и обычных ламп на светодиодные либо энергосберегающие. Подобные приборы потребляют энергии на порядок меньше, а значит, допустимо поставить количеством в 10 раз больше.

Срок службы светодиодных ламп может достигать 30000 часов. Магазин Чип&Дип даёт два года гарантии на продаваемый товар указанного толка. Нитевидные светодиоды сделаны для имитации обычных ламп накала, способны светить годами. При этом не боятся тряски, экономичны и сравнительно дешёвые. Соседи не поймут, что произошла замена.

Когда формируется схема подключения фотореле для уличного освещения, требуется продумать вопросы питания и мощности. Согласитесь, неудобно ставить ряд управляющих ключей. Они портят внешний вид экстерьера, не несут смысловой нагрузки, разве что выделить несколько контуров, предназначенных включаться и выключаться в разное время. Любой собственник частного домовладения знает факты:

  1. Дом в период разработки конструкции обзаводится электрическим проектом. Нельзя брать и что-то менять без сонма согласовательных работ. Следовательно, чем меньше стоит фотореле и влияет на схему, тем лучше. Тогда смена лампочек накала или разрядных на светодиодные или энергосберегающие смотрится уместно. Главное, что пропускаемый ток уменьшится, удастся сэкономить на реле, а также обойтись единственным на все поместье.
  2. Важной частью считается квота энергии. По законам РФ собственник имеет право на определённую долю энергии. Это называется квотой. Если свою долю не выбрать – что учитывается уже в проекте электрификации – потом за положенное придётся (!) платить. Собственную квоту лучше знать заранее. А превышать нельзя опасаясь прогрессирующего штрафа. Следовательно, выгодно забрать ровно столько, сколько даёт закон. Сбережение энергии за счёт внешнего освещения позволит чуть больше приборов разместить внутри здания.

    Проверка действия фотореле

  3. Энергетический проект изготавливается организацией с лицензией СРО. По исполнению придерживайтесь списка работ, требующих разрешения. Закон ежегодно меняется, таблицу со строительными операциями, требующими наличия лицензии, ищите самостоятельно. Доработать проект и вставить туда фотореле посложнее, чем просто вкрутить лампочку. Чтобы не вступить в конфликт с законом, правовые вопросы выясняются отдельно.

Обратите внимание при установке фотореле, что в место будущей дислокации должен беспрепятственно проникать свет. Для подстройки уровня включения с нижней стороны прибора устанавливается специальный винт. Регулируя его положение, возможно беспрепятственно настроить прибор на нужное время. Разумеется, многое зависит от погоды. Если утро пасмурное, свет проработает дольше. И наоборот – когда рассвет солнечный, освещение выключится раньше.

Если это не нравится или просто не требуется, потребуется последовательно включить реле времени (таймер). Современные версии отличаются возможностью программировать расписание по дням недели и выбирать варианты. Иногда выручит датчик движения. Это полезно в темных галереях, где неэффективно ставить выключатели — сложно найти. Датчик определит, что приближается человек, и выполнит нужную работу.

Схема сбора реле

Как сделать и подключить фотореле самостоятельно

Ввиду простоты конструкции люди часто хотят сделать фотореле самостоятельно. Речь сейчас идёт о садоводах (для контроля освещения), автолюбителях и прочих лицах, которым не требуются проект и согласование. Принцип работы фотореле уже описали выше, просто посмотрите на схему. Там приведено реле на 220 В, несложно найти в микроволновой печи или мультиварке. Выбирайте любое, лишь бы напряжения +12 В хватило для срабатывания.

Транзисторы позаимствованы незамысловатые и включены по схеме с общим эмиттером. Это ключи, отпираемые положительным напряжением. Оно не способно поступить на первый каскад (находящийся слева), пока на фотодиод КДФ101А не упадёт достаточный поток фотонов света. Потом ключ просто передаёт потенциал на базу второго в каскаде ключа, подключающего схемную землю на реле. Таким образом, цепь замыкается. А на управляющий электрод силового реле начинает поступать в полной мере 12 В.

Диод, соединённый параллельно с реле, служит для обратного размыкания, когда транзисторы закроются. Особое внимание обратите на экспериментально подбираемый номинал резистора, определяющего режимы работы обоих транзисторов. Требуется просто по вольт-амперной характеристике выбрать правильную точку. Потом посчитать, как должно делиться напряжение. Обратите внимание, питание берётся прямо через реле. Если принципиальная схема не позволяет так сделать, придётся провести провод питания прямо на катод фотодиода, возможно применение другого реле. Иначе схема не заработает.

Кстати, фотореле возможно проверить за считаные минуты при помощи обычного мультиметра. Схема подключения фотореле уличного освещения аналогична описанной выше. А напряжение питания +12 В можно взять из любого блока питания, оказавшегося поблизости (или аккумулятора).

vashtehnik.ru

как организовано освещение улиц, дорог и витрин

Уличное освещение играет огромную роль в жизни человека. Благодаря фонарям передвижение людей и машин в темноте становится более безопасным и комфортным. Условием эффективной работы уличных светильников является наличие особого устройства, включающего и выключающего их в соответствии с заданным режимом. Чаще всего роль такого устройства выполняет фотореле ФР-601 или аналогичные модели.

Уличное освещение

Для организации освещения на улицах городов используются лампы, закреплённые на опорах. Они приводятся в действие двумя способами: ручным и автоматическим. Ручное управление осуществляется специалистами, которые постоянно дежурят в диспетчерском пункте.

Автоматическая регулировка более удобна, поскольку позволяет контролировать уровень освещённости с помощью таймеров или датчиков. Постоянное участие человека в таком случае необязательно.

К установленным на улицах светильникам предъявляются очень серьёзные требования. Они должны быть качественными, надёжными и безопасными для окружающих. Срок службы таких приборов должен быть довольно долгим. Этим условиям полностью отвечают LED-лампы. Достойной альтернативой им могут служить галогенные, люминесцентные светильники и лампы накаливания.

Наружное освещение, установленное в разных местах, имеет определённые особенности. Фонари используют, чтобы осветить:

  • Крупные автодороги и магистрали. Для этого приборы оснащаются рефлектором, концентрирующим световые пучки в одном направлении. С целью экономичности осветительные конструкции монтируют на большой высоте и значительном удалении друг от друга.
  • Дороги второстепенного значения. Для увеличения видимости применяются лампы с рефлекторами или фонари рассеянного света. Прозрачное покрытие плафона способствует рассеиванию лучей на большие расстояния.
  • Тротуары для пешеходов, велосипедные дорожки и парки. Они освещаются только рассеянным светом. Фонари имеют плафоны в виде цилиндра либо шара с прозрачными рельефными кольцами. Мощность определяется дистанцией, на которой располагаются опоры.

При монтаже разных информационных объектов (вывесок, баннеров, рекламных щитов и пр.) также применяется искусственное освещение с помощью прожекторов и ламп специального назначения. Таким же методом подсвечиваются дорожные знаки и номера домов.

Источники света

Свет, которым освещаются улицы, дороги и дома, должен обладать высокой яркостью и степенью рассеивания. Существует несколько вариантов светильников с такими характеристиками:

  • Масляные. Применялись довольно давно, работали за счёт горящего масла.
  • Керосиновые. В них используется принцип сжигания керосина. Присутствующий в фонаре фитиль одним концом помещен в ёмкость с топливом, другим — зажат механизмом горелки.
  • Газовые. Дают свет в процессе горения светильного газа, а также водорода, метана, пропана и др. Раньше часто применялись для освещения улиц, сейчас их используют туристы в качестве переносных светильников.
  • Лампы накаливания. Свечение исходит от тела накала, нагревающегося до очень высокой температуры за счёт электричества. Частью такой лампы является вольфрамовая спираль, защищённая от внешнего воздействия стеклянной колбой. Ранее использовались вакуумные колбы, сейчас для минимизации тепловых потерь их заполняют инертным газом.
  • Дуговые. Освещение в них возникает благодаря электрической дуге, занимающей место между двумя электродами. Ёмкость дуговой лампы может быть заполнена инертным газом, металлическими или соляными парами. В зависимости от свойств наполнителя световой спектр бывает разным.
  • Индукционные. Источником светового излучения в них служит плазма. Её образование происходит за счёт ионизации газа под действием высокочастотного магнитного поля. Лампы индукционного типа могут работать от 60 до 150 тысяч часов, количество включений/выключений в них неограниченно. Они показывают высокую степень светопередачи даже после длительной эксплуатации, включаются и выключаются молниеносно. После завершения срока службы их обязательно нужно утилизировать.

Самым современным источником уличного света являются приборы нового поколения — LED-лампы. С их помощью удаётся добиться ощутимой экономии, сократив объёмы потребляемого электричества от 2 до 10 раз. Такие светильники компактны, устойчивы к механическим повреждениям и изменениям погоды, долговечны.

В конструкции осветительного уличного прибора важная роль отводится опоре. Она выполняется в виде бетонного, металлического (реже — деревянного) столба, мачты, троса или крепёжного кабеля.

Устройство фотореле

В конструкции современных уличных фонарей предусмотрено устройство, позволяющее автоматически регулировать их работу. Такие приборы называются фотореле. В их основе лежит встроенный в электрощиток или выносной датчик. Последний располагается в отдельном герметичном корпусе, характеризующемся повышенной защищённостью от неблагоприятного действия внешних факторов.

Большинство реле имеет функцию программирования. Она позволяет отключать и включать светильники в разное время в зависимости от сезона. Благодаря установленным программам летом освещение автоматически выключается раньше, чем зимой.

Кроме автоматического режима работы, аппараты имеют ручной способ управления. С помощью встроенного выключателя специалист, обслуживающий оборудование, может самостоятельно управлять им при возникновении нештатных ситуаций либо в целях профилактической проверки.

Разные фотореле имеют неодинаковую чувствительность, которая при подключении регулируется с помощью разных сопротивлений. Регулирование порога отключения происходит с помощью резистора, управляющего начальным напряжением.

Область применения аппаратов на основе фотодатчиков очень широка. В разных сферах используются фотореле с определёнными свойствами.

Устройство, содержащее фоточувствительный элемент внутри корпуса, автоматически включает освещение при наступлении сумерек и отключает его на рассвете. Имеет прозрачный и прочный корпус, который позволяет реагировать на солнечный свет и одновременно предохраняет от повреждений.

Некоторые реле такого типа дополнительно комплектуются таймером. На нём можно зафиксировать конкретный временной промежуток, по истечении которого механизм будет срабатывать, включая либо выключая освещение. Таймеры могут иметь разные запрограммированные промежутки. В одних моделях — час или день, в других — неделя, в третьих — год. Это позволяет выделять разные периоды (не только день или ночь, но также праздничные и выходные дни).

В отдельных приборах предусмотрено регулирование порога срабатывания с помощью специального переключателя. Когда он установлен на плюс, фотоэлемент сработает от малейшего затемнения (в грозу, пасмурную погоду). При переключении на минус он активируется только в ночное время.

Характеристики разных моделей IEK

Производители устройств, предназначающихся для регулирования освещения, выпускают различные модели фотореле, отличающиеся техническими характеристиками и свойствами. Широкое распространение получил прибор марки ФР-601 диаметром 63 мм и высотой 77 мм. Он предназначается для использования в однофазной электросети переменного тока с напряжением 230 В и частотой 50 Гц, потребляет 0,45 Вт. Освещённость в нём регулируется в диапазоне от 5 до 50 лк.

По отзывам пользователей, ФР 601, также называемый сумеречным выключателем, прост в установке и эксплуатации, стоит недорого, подходит для управления внутренним освещением, а также подсветки витрин, рекламы и пр.

Другая разновидность фотореле для уличного освещения — IEK ФР-602 — имеет аналогичный принцип действия. Его корпус, изготовленный из негорючего пластика, содержит плату с функциональными элементами — переменным резистором, диодом, реле управления, фоторезистором и двумя транзисторами. Оболочка прибора с выносным датчиком отличается герметичностью и повышенной прочностью. ФР-602 применяется для освещения подъездов многоэтажных домов, общественных зданий, предприятий, входов на частную территорию.

220v.guru

Подключаем фотореле своими руками

В одной статье мы уже рассматривали с вами, как подключить датчик движения, в этой мы поговорим о том, как подключить фотореле. Это два разных прибора их не стоит путать их между собой. Фотореле включается в темное время суток автоматически, и позволяет существенно экономить на освещении. Устанавливать его можно на даче, в подъезде и т.д. В статье мы поговорим о том, как установить фотореле и подключить все между собой, покажем схемы и рассмотрим целую пошаговую инструкцию с видео.

Принцип работы

Изначально поговорим о том, как вообще работает это устройство. Конструкция включает в себя простые элементы: фотоэлемент, фототранзистор, компаратор и реле.

Основная задача заключается в том, что создавать следить за интенсивностью света и в случае чего замыкать цепь. Как только интенсивность освещения уменьшается, на это реагирует фотоэлемент, об этом он дает знать компаратору, который имеет порог срабатывания. Если напряжение больше установленного, подключается реле, оно и включает светильник. Узнайте о том, как подключить светильники на улице.

Как работает фотореле: видео

Схемы подключения

Перед тем как приступать к ответу на вопрос, как подключить фотореле к светильнику, нужно разобраться, какие вообще существуют схемы подключения. Сейчас можно выделить две основных, они схожи друг с другом, но имеют существенные отличия в плане установки.

Первая схема

Первая схема подключения фотореле для уличного освещения заключается в том, что присоединить фотореле нужно через распределительную коробку, такой вариант подойдет только в том случае, когда вы готовы полностью поменять проводу в доме.

Вторая схема

Такая схема подключения подойдет в том случае, если вы не готовить штробить стену, своими руками можно будет подключить все напрямую. Все три провода заводятся внутрь корпуса и поджимаются клеммами.

Каждый их этих вариантов считается правильным, первый практически ничем не отличается от подключения выключателей.

Как подключить фотореле: пошаговая инструкция

Сразу хотелось бы дать совет, оптимально подключить фотореле фр-75а и датчик движения. Приборы тесно связанны друг с другом, если вы собрались устанавливать датчик, тогда вы конкретно упростите установку.

Пошаговая инструкция с фото:

  1. Отключаем УЗО.
  2. Протягиваем провод к месту установки фотореле, вещаем его рядом с прибором. Рекомендуем использовать провод ПВС, он лучшим образом зарекомендовал себя.
  3. Снимаем изоляцию, можете использовать специальный прибор для снятия изоляции.
  4. Делаем отверстия в корпусе фотореле, только внизу, это спасет от попадания влаги.
  5. Повышаем герметичность корпуса, можно использовать обычные резиновые уплотнители или герметический клей. Лучше остановится на первом варианте.
  6. Подключаем фотореле, для уличного освещения используя схему. Не забываем соблюдать цветовую маркировку.
  7. Подключаем фотореле к прожектору или лампе, вот так это выглядит на фото.
  8. Переходим к настройке, здесь все довольно просто, есть вот такой регулятор. Его нужно настроить на желанную интенсивность включения. Если поставить на максимум, свет будет включаться только в полной темноте. Чтобы все отрегулировать, можно использовать обычный черный пакет или лист бумаги, так вы поймете, при каком освещении он будет срабатывать.
  9. Проверяем, как все работает.

Подключение фотореле фр-601: видео

Также узнайте: Как подключить датчик движения для освещения.

dekormyhome.ru

Фотореле своими руками: схемы подключения (картинки, видео)

Фотореле используется для того, чтобы в разное время суток автоматически управлять включением и отключением света. Отличное решение, как для загородных участков, так и для многоквартирных домов.

ОГЛАВЛЕНИЕ

  • Устройство
  • Каким может быть фотореле
  • Как устанавливать фотореле

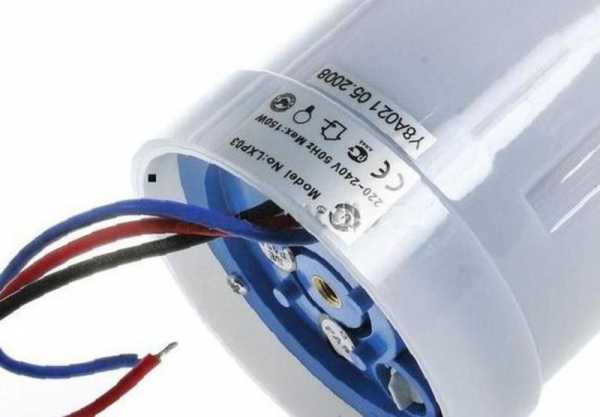

  • Модель типа LXP. Об основных технических характеристиках

Устройство

Самый простой вариант модели фр 602 и других вариантов состоит всего из нескольких основных компонентов:

  1. Переменный резистор.
  2. Диод.
  3. Реле для управления
  4. Фоторезистор.
  5. Два транзистора.

Роль транзисторов в 602 и других моделях обычно играют приборы, которые обозначаются как KT315Б. Они включаются по схеме составных резисторов, обмотка реле вполне справляется с нагрузкой данной части. Большой коэффициент усиления всегда характерен для подобных схем. Входное сопротивление тоже сохраняет высокий уровень. Благодаря этому, есть возможность для применения фоторезистора, отличающегося высоким показателем по сопротивлению.

Схема фотореле

Схема фотореле фр 602 на 12В предполагает, что обычный транзистор и транзистор номер 2 открываются, когда увеличивается освещение фотоустройства, включенного между базой первого транзистора, и коллектором. В коллекторной цепи второго транзисторного механизма появляется ток, что и приводит к срабатыванию реле. Оно включает или выключает нагрузку через свои контакты, в зависимости от пользовательских настроек.

Защитный код с обозначением КД522 включается для того, чтобы защитить устройство от воздействия ЭДС. Включение транзистора переменного типа с номиналом 10 оКм нужно, чтобы можно было настроить чувствительность системы, которой связывается база и эмиттер в первом транзисторе.

ФР 602 на 12 в и другую мощность применяют не только для домового, но и для уличного освещения. От того, сколько выводов идёт к системе света, зависит разновидность используемой схемы. Для защиты от замыкания и перегрузки устанавливаются автоматы в электрощите. Так и работают любые электрические выключатели.

Есть в таком случае несколько особенностей у питания.

  • Нужен источник постоянного напряжения на 5-15 В.
  • Устройства с обозначением РЭС 47 или 9 используются при напряжении источника в 6 вольт.
  • Приборы с обозначением РЭС 15 или 49 нужны при работе с напряжением в 12 Вольт.

Схема подключения

Возникает необходимость в создании специальной платы, через которую всегда проводится монтаж. Хорошо, если она будет печатной. После этого для создания фотореле своими руками выполняются следующие действия:

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка...

  1. На плате укрепляем резисторный механизм переменного действия, транзисторы и само реле.
  2. Необходимо создать несколько отверстий, чтобы правильно вывести все элементы схемы.
  3. Паяльником, с помощью проводов проводим соответствующие соединения.

Можно использовать лампу накаливания, когда схема 602 настраивается. При этом помещение должно быть затенено. Поток света у такой лампы обычно можно регулировать.

Чтобы правильно подобрать порог включения прибора, надо работать в подходящих условиях освещения. С этим вопросом всегда поможет переменный резистор. Нужно установить постоянный резистор, а не переменный, если не планируется отдельно настраивать порог для срабатывания.

Каким может быть фотореле

  • Управление порогом срабатывания есть у всех современных моделей.
  • Дополнительной функцией программирования снабжаются самые дорогие разновидности. Например, отдельная программа устанавливается для управленияна каждое время года. И отдельно по временам суток.
  • Наличие выносных датчиков характерно для фр, которые не предназначены для монтажа на улице. Достаточно использовать 2 провода, чтобы подключить такой датчик к внутренней схеме.
  • Вообще датчики у простых фр 602 бывают либо выносными, либо встроенными.

  • Само фр имеет разное назначение. Например, подходит для установки на улице, тогда продаётся внутри герметичного корпуса. А есть варианты для внутренней установки на рейку электрощита с обозначением Din.
  • Реже всего можно встретить самодельные фр, внутри которых вместе собираются датчик движения и таймер, фотоэлементы. Такие конструкции самые дорогие. Снабжаются обычно специальными электронными табло, благодаря которому работа освещения настраивается максимально точно.
  • Чаще можно найти приборы, где схема совмещает фотодатчики и устройства, реагирующие на движение.

Как устанавливать фотореле

Нужно использовать специальные отверстия для того, чтобы закончить монтаж. Требуется только соблюдать несколько важных правил.

  1. Надо обязательно проверить, с каким напряжением работает питающая сеть, перед установкой магнитного пускателя и других элементов. Необходимо иметь показатель примерно в 220 В. Минимальное отклонение – 10 процентов в большую или меньшую сторону. Надо убедиться и в том, что всем правилам соответствует защита. Это относится к предохранителю, автоматическому выключателю.
  2. Установка запрещается, если рядом действуют химически активные вещества. Нельзя ставить с горючими, легко воспламеняющимися материалами.
  3. Схема подключения предполагает, что основание устройства должно находиться только внизу, не вверху.
  4. Свет от включаемого светильника никогда не должен попадать на фотодатчик.

Модель типа LXP. Об основных технических характеристиках

ФР 601 это довольно распространённые приборы, которые включаются и выключаются в зависимости от уровня освещённости вокруг. Уличное освещение фр 601 включается, как только на улице становится темно. Такое решение увеличивает срок службы любых лампочек, помогает экономить электроэнергию.

Технические характеристики у устройства 601 будут такими.

  • <5 – 5o Люкс. Это обозначение рабочего показателя модели 601.
  • До 10 А работает коммутируемая цепь 601.
  • Переменное напряжение, требует источника питания с поддержкой 220 Вольт.

В нижней части устройства, с обозначением 601, находится регулятор, позволяющий установить уровень для освещения в обычных рабочих условиях. Уровень света и сила тока коммутируемой цепи – единственные принципиальные различия между моделями этого производителя.

Производители с обозначением 601 обычно дают свои установки, согласно которым проводится регулировка, управление. Потому надо обязательно изучить технический паспорт изделия для освещения перед тем, как проводить монтаж. То же самое касается сертификационной документации, патентного оформления. Иначе потом из-за ошибок придётся делать в квартире или доме капитальный ремонт. Лучше установить на этот контроллер отдельный автомат, внутри распределительного щита или шкафа. Область действия и марка определяют, сколько будет стоить конкретное устройство.

electricvdele.ru

Как подключить фотореле для уличного освещения (схема)

В эффективном управлении уличным освещением заинтересованы многие пользователи, это связано с экономией электроэнергии, личного времени и своевременным освещением нужных участков местности. Читайте также статью ⇒ Как подключить фотореле (сумеречный выключатель) для уличного освещения? Схемы.

Область применения и принципы работы фотореле

В течении года продолжительность светового дня существенно меняется весной и летом длиннее, осенью и зимой короче. В северных широтах в летнее время могут быть белые ночи, а зимой круглосуточная тьма. Самым эффективным прибором, который своевременно включает и отключает уличное освещение, является фотореле. Оно позволяет без участия человека определять уровень освещенности и управлять осветительными приборами.

Производители делают большое количество моделей фотореле, но принцип работы и состав основных элементов у всех одинаковый. Отличия могут быть отдельным параметрам:

  • по техническим характеристикам,
  • габаритам,
  • материалу корпуса,
  • способу крепления и другим признакам.

Основным элементов в этих приборах является светочувствительный датчик, структура материала которого при изменении уровня светового потока пропорционально меняет электрическую проводимость. Проще говоря, чем светлее, тем уровень тока выше, темнее, ток в цепи уменьшается. В качестве такого датчика в схемах управления применяют фотодиоды или фототранзисторы. Вся схема управления располагается на печатной плате, с фотоэлемента ток поступает на усилитель сигнала, потом через цепь регулировки порогов срабатывания на реле перемыкающее контакты.

При достижении установленного уровня тока включения контакты на реле замыкают цепь освещения с источником питания. Отключение происходит по такому же принципу, контакты размыкаются при повышении тока до установленного уровня. Элементом регулировки тока срабатывания обычно служит переменный резистор. В некоторых моделях имеются дополнительные функции:

  • таймер для задержки срабатывания;
  • датчики движения;
  • ИК – датчики и другие элементы управления.

Бывают многофункциональные системы уличного освещения с программным управлением. Можно программировать временные интервалы работы реле на год, по дням недели с учетом выходных и праздничных дней, на время отсутствие проживающих, создавать имитацию присутствия людей.

Виды фотореле

Все выпускаемые производителями модели можно разделить на несколько видов:

  • Приборы с внутренним расположением фоточувствительного элемента в корпусе с фиксированным порогом срабатывания. Они размещаются на улице возле осветительных приборов в герметичном корпусе с прозрачным окошком, напротив которого с внутренней стороны установлен фоточувствительный элемент.
  • С таймером, определяющим время срабатывания реле, позволяет установить временные интервалы, когда это необходимо при присутствии людей на участке. Такой режим исключает не нужные срабатывания и экономит электроэнергию;
  • С регулировкой порога срабатывания в зависимости от освещенности окружающей среды. При различных условиях эксплуатации и назначения объектов, которые необходимо осветить бывает потребность подсветки не при наступлении полной темноты, а в момент сумерек. Для этого в схеме устанавливается элемент регулировки порога срабатывания;
  • Приборы с выносным светочувствительным элементом, такие модели отличаются длительным сроком службы и надежной работой. Они устанавливаются в помещениях и не подвержены внешним атмосферным осадкам и перепадам температур. Светочувствительный элемент, который менее подвержен воздействию окружающей среды, выносится на улицу.

Потребителями востребованы модели с напряжением питания 220В ФР-601 ИЭК, ФР-602, ФРСУ-1-0, ФРСУ-2-0 и прочие типы. Реже приборы с дополнительными блоками питания на 12 и 24В ФР-1 /12 вольт, УТФР-1М, CSM.

Приборы в зависимости от опций имеют различные технические характеристики, по которым оценивается эффективность их работы при определенных условиях эксплуатации. Не смотря на разнообразность моделей, все они обязательно имеют основные общие параметры.

Наиболее доступные и востребованные модели

Статистика продаж показывает, что одно из наиболее продаваемых изделий для бытовых условий эксплуатации с  токами нагрузки до 10А фотореле марки ФР-601, ФР-602. В народе эту модель называют сумеречное реле. Производитель группа компаний IEK, оно имеет прочный, герметичный пластиковый корпус со степенью защиты IР44, который можно устанавливать под козырьком или внутри помещения.

Технические характеристики ФР-601

Рабочее напряжение и питания~ 230 В
Максимальная мощность приборов освещения2.5Вт
Порог срабатывания при уровне освещенности, (регулируется)5-50 лк
мощность при срабатывании6,6 Вт
мощность в дежурном режиме0,25 Вт
Степень защитыIP44
Диапазон температур-25…+40 °С

Потребляемая мощность при срабатывании может меняться в зависимости от модели изделия

Коммутационные контакты реле выдерживают токовые нагрузки до 10А, это дает возможность использовать в цепи более до 25 ламп  мощностью 100Вт, что вполне достаточно для освещения площади участка с домом. Порог срабатывания по освещенности окружающего пространства регулируется вручную.

Для промышленных объектов с токами нагрузки более 10А пользуются большим спросом реле Фотореле PS-3. По структуре материалов функциональному назначению и принципу работы оно не отличается от ФР-601. Отличия заметны по внешнему виду, пластиковый колпак имеет цилиндрическую форму, а не конусообразную как на предыдущей модели. Контакты коммутации в 2раза мощнее, выдерживают токи до 20А, фоточувствительный элемент находится в корпусе.

Технические характеристики RS-3

ток нагрузки20А;
допустимая мощность нагрузки4400Вт
Мощность реле при работе в замкнутом состоянии6,6Вт;
Мощность реле в режиме ожидания0,25Вт;
Диапазон рабочих температур-25…+40;
степень защитыIP44.

Общие технические характеристики для разных моделей фотореле

Не зависимо от марки и производителя все фотореле оцениваются по следующим параметрам:

  • Степень защиты от воздействия окружающей среды, под открытым небом используются приборы с маркировкой IP65, такая конструкция корпуса защищает от мелкой пыли и прямых потоков воды. Модели со степенью защиты IР40 менее герметичны и устанавливаются в закрытых сооружениях.
  • Напряжение питания прибора – чаще всего используются модели с питанием 220В переменного тока и частотой 50Гц, реже с блоками питания на 12 или 24 В.
  • Допустимый ток коммутации – это ток, который способны выдерживать контакты реле. Для бытовых условий освещения садовых дорожек, частного двора мощных контактов не требуется, простейшие модели обеспечивают надежных контакт до 10А без нагрева в процессе эксплуатации. Для промышленных объектов, где используется большое количество осветительных приборов с лампами, потребляющими большую мощность, требуются реле с мощными контактами;
  • Потребляемая мощность в обозначениях используются два значения, первое в режиме ожидания, до момента срабатывания реле на замыкания цепи. В бытовых приборах эта величина составляет примерно до 1Вт. Вторая цифра показывает потребляемую мощность в период работы приборов освещения, для бытовых моделей это от 2 до 6 Вт;
  • Временная задержка в момент включения указывается в секундах;
  • Временная задержка в момент выключения указывается в секундах, интервалы задержек могут регулироваться, при этом интервалы задержки включения и выключения могут отличаться по величине.
  • Порог срабатывания – это уровень освещенности на улице, обозначается в люменах. На многих приборах эта величина регулируется, поэтому указывается интервал нижнее и верхнее значения.

Критерии выбора фотореле

При выборе фотореле надо учитывать несколько факторов:

  • Климатические условия эксплуатации;
  • Необходимые опции прибора;
  • Условия эксплуатации объекта, на котором устанавливается реле;
  • Свои финансовые возможности и другие нюансы.

В северных районах где сезонный перепад температур имеет большой интервал от +30 до –40 ̊С, рекомендуется ставить приборы внутри отапливаемого сооружения с выносным светочувствительным элементом. Это значительно продлевает срок службы и способствует стабильной  работе.

В прибрежных, портовых городах с влажным климатом используются приборы с выносным датчиком или встроенным в корпус, но с высокой степенью влагозащиты IР65.

На частных загородных домах, где проживающие находятся не постоянно, чаще в  выходные и праздничные дни для экономии электроэнергии рационально использовать реле с таймером или программным управлением. Тогда можно будет установить временной интервал работы прибора в течении суток, когда в доме появляются люди.

Классические схемы подключения фотореле

Рассмотрим несколько вариантов схем и особенности подключения фотореле, в большинстве случаев на корпусе изделия отображается схема его подключения. Обратите внимание, что фаза обозначается буквой «L» провод всегда с изоляцией красного цвета, нейтральный провод синего цвета обозначается буквой «N» и заземление с желто-зеленой изоляцией «РЕ».

Пример размещения схемы подключения на корпусе фотореле ФР-601

Это самая простая схема без дополнительных опций, обратите внимание, что лампы в цепи подключаются параллельно, в этом варианте при перегорании одной остальные будут работать.

Схема подключения ФР с датчиком движения

Датчики движения можно устанавливать в цепи после фотореле или до него сразу после РЩ или распределительной коробки. Это зависит от выгодных условий расположения на отдельно взятых объектах.

Стрелками показано, что не имеет значения, в какой последовательности подключаются элементы. Не зависимо от очередности установки светильник не загорится, пока не замкнутся контакты всех трех устройств. Один вариант из условий срабатывания системы, при наступлении темноты сработает фотореле, интервал времени  установленного на таймере рабочий, контакты замкнуты. Для полного срабатывания  освещения должны появиться движущие объекты, только тогда все элементы коммутации будут замкнуты, ток пройдет на лампы освещения. Обратите внимания, что все приборы подключаются в разрыв фазного провода, требования ПУЭ  п.1.1.29. и п.1.1.30. Такая схема редко используется на практике, таймер обычно производители делают в одном корпусе с реле.

Такие схемы позволяют использовать маломощные фотореле в цепях с большими токами, где в качестве приборов освещения используются прожектора с лампами большой мощности.

Фотореле при срабатывании включает электромагнитную катушку пускателя, магнит втягивает сердечник, на верхней части которого находится группа мощных контактов, в результате нижние и подвижные верхние  контакты цепи замыкаются.

Схемы подключения с выносными фотоэлементами

Надо учитывать, что реле с выносным датчиком освещения имеют ограничения по длине провода от датчика до реле, это зависит от модели изделия 1 – 150м.

Последовательность операций при монтаже

Определившись с выбором датчик а и схемы его подключения, на месте определяют места установки всех элементов схемы и маршруты прокладки проводов. Читайте также статью ⇒ Как подключить датчик движения к лампочке.

Совет №2 Старайтесь датчик устанавливать ближе к РЩ или распределительной коробке, в этом случае понадобится меньше прокладывать проводов.



Оцените качество статьи:

electric-tolk.ru

Фотореле фр 601 подключение – Как подключить фотореле своими руками: схема, пошаговая инструкция

Отправить ответ

avatar
  Подписаться
Уведомление о
