Содержание

видео-инструкция по монтажу своими руками, особенности изделий для водоснабжения, для канализации, технические характеристики, цена, фото

Труба ПНД для водоснабжения и канализации применяется настолько широко, что встретить ее можно практически везде. Подавляющее большинство коммуникаций, собираемых в наши дни, делаются именно из таких труб, что свидетельствует об их высоком качестве и отличных эксплуатационных свойствах. В данном обзоре мы рассмотрим основные характеристики данной группы изделий и особенности проведения монтажных работ в различных типах систем.

На фото: показателем высочайшего качества изделий является их соответствие нормам ГОСТ 18599-2001

Основные критерии, по которым следует выбирать трубы

Рассмотрим, какие технические характеристики трубы ПНД для водопровода и канализационных сетей имеют наибольшее значение. Каждый из параметров очень важен, и отклонение хотя бы в одном из них может негативно повлиять на надежность системы:

Марка полиэтиленаВ наше время используются два варианта сырья – ПЭ80 и ПЭ100. ПЭ100 используется для изготовления изделий большого диаметра, это позволяет сэкономить материал и получить трубопровод высокой надежности, такие варианты идеальны для холодного водоснабжения и канализации. ПЭ80 отличается высокой прочностью и стойкостью к давлению и используется при производстве труб небольшого размера.
Диаметр трубВажность этого параметра заключается в том, что оптимально подобранные размеры обеспечивают стабильное давление, которое важно для водопроводов. В случаях с канализацией, наоборот, диаметр должен обеспечивать нужную пропускную способность без переполнения системы при максимальных нагрузках
Устойчивость к внутреннему и внешнему давлениюСтойкость к внутреннему давлению обозначается SDR, чем меньше этот показатель, тем прочнее труба, помните об этом факторе. Внешнее давление создается движением слоев грунта, особенно сильно деформация воздействует при замерзании почвы и проезде по поверхности тяжелой техники

Чем толще стенки труб, тем выше их прочность и стойкость к неблагоприятным воздействиям

Особенности данного типа труб

Для того чтобы выбрать тот или иной вариант, необходимо знать все его достоинства в сравнении с другими решениями. При этом стоит учитывать не только эксплуатационные свойства, но и особенности монтажа коммуникаций, так как некоторые типы труб невозможно соединить своими руками без использования специального оборудования, цена которого может быть слишком высокой.

Преимущества ПНД труб

К основным достоинствам можно отнести следующие факторы:

  • Малый вес изделий, в сравнении с аналогами из чугуна, стали или бетона ПНД трубы для водопровода и канализации легче в несколько раз, что существенно упрощает транспортировку, погрузочно-разгрузочные работы и монтаж системы.
  • Большой срок эксплуатации, гарантия производителя составляет 50 лет, а расчетный срок службы может достигать и 150-200 лет, что является одним из самых высоких показателей среди всех вариантов.
  • Гибкость изделий позволяет делать повороты без соединений, что упрощает и ускоряет рабочий процесс.

Вот так просто можно проложить трубу

  • Коррозионная устойчивость – водопроводная и канализационная ПНД труба способна выдержать даже химические воздействия. Постоянное нахождение во влажной среде никоим образом не нарушает структуру материала, что очень важно.

Важно!
Трубы из ПНД способны выдерживать даже замерзание без нарушения структуры, но все-таки их стоит защитить от постоянного воздействия низких температур с помощью специального трубного утеплителя.

  • Внутренняя поверхность труб гладкая, что облегчает движение жидкости при использовании в водопроводных системах и снижает риск возникновения засоров в канализационных коммуникациях.
  • Материал изготовления полностью безопасен для здоровья человека и окружающей среды, поэтому трубы применяются и для подведения питьевой воды из скважин и других источников.

Все трубы, пригодные для питьевой воды, имеют соответствующую маркировку

Особенности монтажных работ

Еще одним важным преимуществом является тот фактор, что трубы ПНД для канализации и водопровода могут соединяться самыми различными методами, рассмотрим самые распространенные варианты:

  • Сварка труб стыковым методом предусматривает нагревание торцов труб и фитингов до достижения вязкого состояния с помощью специального нагревателя. После этого изделия извлекаются из паяльника и плотно и аккуратно прижимаются друг к другу. Все особенности работы подскажет инструкция, которая обязательно должна идти в комплекте с нагревателем, важно совмещать узлы ровно, чтобы не возникало перекосов.

Совет!
Уделите самое пристальное внимание подготовке элементов к сварке, торцы должны быть ровными, без задиров и расслоений, поверхность необходимо тщательно очистить от загрязнений и влаги.

Оборудование для спаивания должно обеспечивать четкую фиксацию элементов

  • Применение специальных фитингов для электросварки позволяет проводить работы еще проще: в соединительные элементы заложены стальные спирали, которые при присоединении к электрической сети разогревают соединитель и трубу и обеспечивают надежное соединение после остывания стыка.

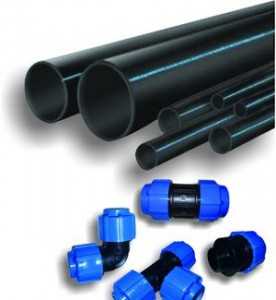

  • Самый простой и легкий в применении способ – использование компрессионных фитингов для труб, их применение не требует использования какого-либо оборудования и инструмента. Все работы производятся вручную, процесс предельно прост: приобретаются фитинги нужной конфигурации требуемого размера, соединение делается путем откручивания муфты и надевания уплотнительного кольца на трубу, после чего сопряжение закручивается с умеренным усилием.

Компрессионные фитинги позволяют провести работы очень быстро и качественно

Вывод

Использование изделий из ПНД позволяет сделать качественные коммуникационные системы с минимальными затратами. Видео в этой статье расскажет некоторые особенности рабочего процесса и наглядно покажет нюансы работ.

gidroguru.com

Трубы ПНД для водопровода — фото и видео

ПНД расшифровывается как полиэтилен низкого давления. Из него изготавливают различные предметы, в том числе и водопроводные трубы. Применяют трубы ПНД для водопровода, при обустройстве бассейнов и скважин и других целей, где требуется подача воды. Помимо этого, их используют для транспортировки других жидкостей, а также веществ в газообразном состоянии.

Такие трубы изготавливают из полиэтилена низкого давления методом экструзии. В результате получается изделие, обладающее множеством полезных свойств и характеристик.

Характеристики водопроводных труб

ПНД трубы в торговых точках представлены в трёх видах. Они бывают в бухтах длиной сто и двести метров. Ещё один вариант – отрезки длиной двенадцать метров.

К трубам из полиэтилена низкого давления предъявляется ряд эксплуатационных требований:

  • изделия должны иметь гладкие поверхности снаружи и изнутри;
  • полосы и волнистость допускаются, но в незначительных количествах;
  • все поверхности, в том числе и торцевые должны быть без каких-либо трещин, включений и иных дефектов;
  • цвет изделия чёрный, синим цветом наносят маркировочные полосы, не меньше трёх и равномерно расположенные.

Все водопроводные трубы из полиэтилена низкого давления делятся на группы. Их выделяют в зависимости от диаметра, по устойчивости к давлению и марке материала.

По марке материала трубы бывают двух типов ПЭ 80 и ПЭ 100. Первые используются для обустройства водопровода и канализации. Они отлично подходят для систем, диаметр которых относительно небольшой – до девяти сантиметров.

Если труба будет использоваться для подачи питьевой воды, то на ней должна быть соответствующая маркировка. Она производится из полиэтилена, который может контактировать с питьевой водой. Существуют трубы той же марки, но технического назначения. Их производят из вторсырья.

Трубы марки ПЭ 100 применяются для изготовления трубопроводов большого диаметра. Из них делают магистральные трубопроводы, которые поставляют холодную воду.

Ещё один показатель – устойчивость к внутреннему давлению. Он определяется как соотношение внешнего диаметра трубы к толщине стенки и обозначается буквами SDR. Чем показатель меньше, тем толще стенка и прочнее труба.

вернуться к меню ↑

Основные достоинства

Если сравнивать изделия из полиэтилена низкого давления с вариантами из других материалов, то можно отметить ряд важных преимуществ. Стальные, чугунные и асбестовые изделия существенно поигрывают полимерным.

Гарантийный эксплуатационный период у этих изделий оказывается весьма существенным. Они могут служить до пятидесяти лет. Объясняется это устойчивостью к агрессивным средам. Полиэтилен не разрушается коррозией любого типа. Материал довольно упругий, чтобы без повреждений переносить замерзание воды внутри. Если жёсткие трубы замёрзшая жидкость разрывает, то полиэтилен остаётся неповрежденным.

Благодаря эластичности изделия из полиэтилена низкого давления выдерживают подвижки грунта без повреждения. Их можно использовать в областях с сейсмической активностью.

Следующая группа преимуществ связана с удобством монтажа и обслуживания. Трубы ПНД поставляются бухтами существенной длины. В результате ускоряется процесс прокладки, т. к. меньше требуется соединять отдельные элементы. Уменьшающееся количество стыков делает готовый трубопровод более прочным.

Процесс соединения отдельных элементов относительно прост. Сварка полимерных труб не требует от сварщиков столь тщательной подготовки, как работы с металлическими изделиями. Для соединения могут применяться терморезисторные фитинги, что делает соединение более быстрым и простым.

Сами трубы из полимерного материала обладают небольшим весом, поэтому они легко укладываются на место. Есть возможность монтировать одни и те же элементы многократно, т. е. водопровод разбирается и собирается на новом месте. Сложность работ увеличивается ненамного.

При прокладке нового трубопровода из полимерных материалов есть возможность протянуть его через старую систему. После этого старые элементы можно разрушить или оставить.

Процесс обслуживания и ремонта такого трубопровода предельно прост. Если появились дефекты, то эти участки относительно быстро и с небольшими затратами заменяются.

Трубы из полиэтилена обладают идеально гладкой внутренней поверхностью. Это сокращает возможности для накапливания осадка. При прохождении воды уменьшается сопротивление, поэтому есть возможность использовать трубы меньшего диаметра, сохраняя производительность.

Все водопроводные трубы из ПНД соответствуют нормам токсикологической и бактериальной безопасности. Их следует использовать в соответствии с имеющимися маркировками.

вернуться к меню ↑

Монтаж с созданием неразъемных соединений

Полиэтиленовые трубы соединяются неразъемным способом, если использоваться будут в условиях высокого давления. Соединяют их специальной сваркой или электромуфтовым способом.

Для выполнения сварки встык требуется специальное оборудование и обученные сварщики. При качественно выполненной сварке прочность шва такая же, как и у остальной части трубопровода. Плюсом такого способа является и отсутствие дополнительных элементов. Соединяться могут части труб между собой или с фасонными элементами.

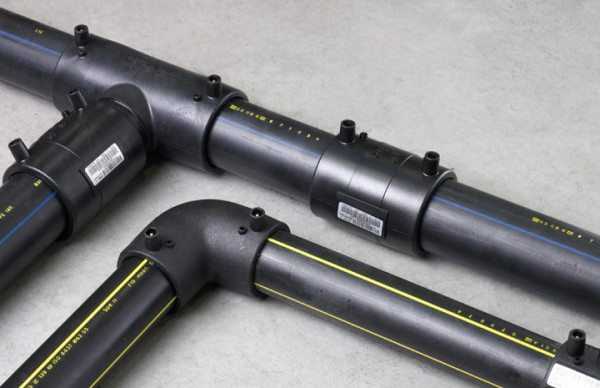

Для электромуфтового соединения используются электрофузионные муфты, представляющие собой фасонные детали, изготовленные из полиэтилена. В них заложены закладные электронагреватели.

Такое соединение более затратное, чем сварка, но его используют относительно часто. Электромуфтовый вариант удобен для выполнения соединений в стеснённых условиях. Если нет возможности разместить сварочное оборудование, которое довольно громоздкое, то выбирают более компактный способ.

Электромуфты бывают простые, для прямых соединений. Помимо этого, выпускают отводы и тройники с электронагревателями. Обычно такое соединение используется для труб, имеющих небольшой диаметр.

вернуться к меню ↑

Монтаж с выполнением разъёмных соединений

Фланцевые соединения являются одним из наиболее часто встречающихся вариантов. Состоят они из двух элементов. К концам элементов привариваются специальные втулки под фланцы, а для выполнения соединения используются накидные фланцы из металла.

Если труба из полиэтилена низкого давления имеет малый диаметр, т. е. меньше пяти сантиметров, то для соединения можно использовать компрессионные фитинги. Их применяют в тех случаях, когда экономически невыгодно выполнять сварку или фланцевый вариант соединения.

Компрессионный способ служит не только для стыковки пары труб из полиэтилена, но и для соединения с элементами из прочих материалов. Одним из вариантов компрессионного соединения является цанговое обжимное. Оно может выдерживать давление до двадцати пяти атмосфер.

Такую высокую механическую прочность обеспечивает врезка зубьев разрезной втулки. Для лучшей герметичности используется уплотнительное кольцо из резины. Все это в комплексе даёт высокую эффективность и надёжность, благодаря которым разъёмные соединения широко распространены.

Если трубопровод из ПНД правильно и качественно смонтировать, предварительно тщательно подобрав материалы, то он долгое время не потребует ремонта. Даже при длительной эксплуатации изначальные характеристики практически не теряются. Такая конструкция будет эффективна и удобна.

Ещё статьи:

septikvdome.ru

видео-инструкция по монтажу своими руками, особенности пластиковых изделий, для холодного водоснабжения, 32 мм, диаметр, технические характеристики, цена, фото

Водопроводные трубы ПНД для холодного водоснабжения введены в некоторых странах даже на законодательном уровне. Особенно это касается регионов с повышенной сейсмической активностью. Показательным примером в этом случае является Япония. Чем данные изделия обязаны столь большой популярности мы и разберём в данной статье.

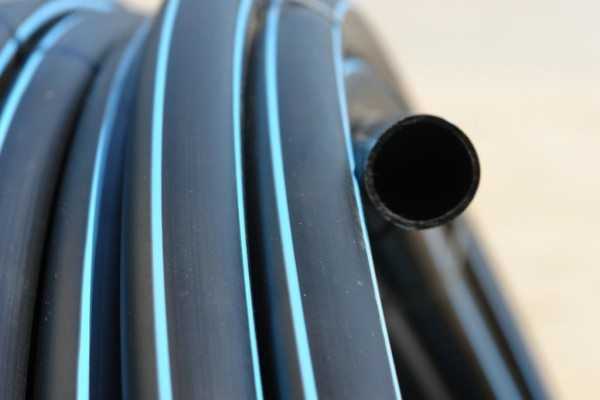

Пластиковая водопроводная труба ПНД свёрнутая в бухту

Техническое описание

Давайте начнём с того, как трубы ПНД для водопровода изготавливаются:

Производственный процесс

Фото с цеха по производству полиэтиленовых труб низкого давления

ПНД получают из газа этилена, подвергающегося полимеризации в условиях температуры, которая лишь немногим выше точки кипения воды, и давления, не превышающего 2 Мпа, с использованием такого экзотического катализатора, как, например, смесь TiCl4 и AlR3. Затем получившийся материал проходит один из вариантов обработки:

Название методаОписание
ЛитьёВещество помещается в характерную форму, которая вращается, и, застывая на стенках, образует готовую трубу
ЭкструзияНагретый полипропилен низкого давления выдавливают из пресс-формы, после чего он тут же застывает

Готовые трубы для водопровода из ПНД

Физические свойства

Питьевая водопроводная труба ПНД 32 мм

Технические характеристики труб ПНД для водопровода выглядят так:

ПараметрЗначение
Плотность0,94-0,96 г/см3, меньше чем у воды
Относительное удлинение при разрыве500-600%, что свидетельствует о высокой эластичности
Температура размягчения80-120 градусов
Выдерживаемое давление4-20 бар
Возможный диаметр труб ПНД для водопровода16-1600 мм

Совет: не рекомендуется применять трубные изделия из полиэтилена низкого давления для монтажа систем отопления и горячего водоснабжения.

В таких условиях могут возникать критические для данного материала температуры, что приведёт к аварийной ситуации.

Достоинства

Теперь перейдём непосредственно к тому, какие преимущества имеют пластиковые трубы для водопровода ПНД:

  1. Относительно низкая стоимость. Пластик всегда отличается дешевизной в сравнении с другими материалами.
  2. Маленький вес, что даёт сразу две положительные стороны:
    • Низкие затраты при перевозке, транспортировка тяжёлой стали гораздо дороже;
    • Отсутствие необходимости в усиленных креплениях и дополнительного давления на фундамент здания.

Достаточно лёгких хомутов для фиксации трубопровода

  1. Простая инструкция выполнения монтажных работ, которые могут быть осуществлены одним из двух способов:
    • Неразъёмные соединения. При этом применяется «сварка встык» или электромуфтовая сварка. В результате трубопровод имеет очень высокий уровень герметичности и надёжности, что делает его удобным для транспортировки жидкости под высоким давлением. Правда данный процесс требует наличия специального оборудования.

Монтаж водопровода из труб ПНД своими руками при помощи электрических муфт

    • Разъёмные соединения. Здесь для стыковки используются специальные фланцы для соединения труб или раструбы с эластичными уплотнителями. Такие соединения выполняются ещё более просто, но подходят только для безнапорных водопроводов.
  1. Высокий показатель эластичности. Рассматриваемые изделия легко гнуться своими руками, принимая практически любую удобную для проведения трубопровода форму. Особенно это упрощает задачу на поворотах.

Совет: если вам необходимо согнуть ПНД трубу особо необычным образом, то рекомендуется продеть в неё предварительно металлическую пружину.

Это даст возможность удержать новую форму и упростит сам процесс.

Согнутая с помощью пружины пластиковая труба

  1. Полная инертность к воде, кислотам и щелочам.
    Что означает:
    • Отсутствие коррозийных процессов, которые являются бичом металлических изделий;
    • Возможность осуществления прокладки в земле или даже болотистой местности без какой-либо дополнительной изоляции, а это значительная экономия средств и упрощение монтажных работ;

Труба ПНД не нуждается в дополнительной изоляции

    • Отсутствие передачи своих вкусовых качеств воде, которая транспортируется через ПНД трубы.
  1. Очень высокая пропускная способность, которая выше, чем у иных труб, на 10-15%. Это полностью исключает возможность образования налётов на внутренних стенках трубопровода.
  2. Приемлемая прочность. Отсутствует хрупкость свойственная изделиям из ПВХ.
  3. Широкий ассортимент всевозможных фитингов и переходников, позволяющих соединение даже с трубами из других материалов. Допустимо создание водопровода практически любой сложности.

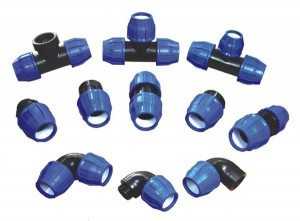

Пример разнообразия вспомогательных соединительных элементов

  1. Высокое шумопоглощение. Звуки протекающей воды не будут мешать вашему сну или отдыху. Это качество особенно ценно при обустройстве канализационной системы.
  2. Высокая морозостойкость. Выдерживают понижение температуры до -70 градусов, что удобно при хранении в неутеплённых помещениях и, опять-таки, при монтаже в необорудованных траншеях.
  3. Полная санитарная гигиеничность. Свободно применяется для транспортировки питьевых жидкостей.
  4. Долговечность. Созданная система водоснабжения будет служить вам несколько десятков лет, ведь срок распада пластика достигает двух веков, а полиэтилен низкого давления является одним из его наиболее надёжных представителей.

Недостатки

Перед тем, как делать водопровод из труб ПНД своими руками, справедливо будет ознакомиться и с немногочисленными минусами данных изделий:

  1. Относительно низкая температура плавления, о которой мы уже упомянули в физических свойствах. Но именно благодаря этому же качеству и возможно столь простая пайка полиэтиленовых элементов.
  2. Отсутствие устойчивости к воздействию ультрафиолетовых лучей. Находясь долгое время под солнцем, трубы ПНД теряют свою эластичность и становятся хрупкими. Поэтому хранить данные изделия желательно под крышей.

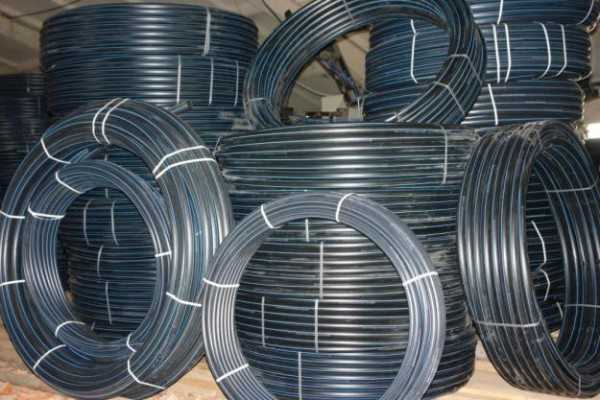

Хранение бухт на закрытом складе

Заключение

Трубы из полиэтилена низкого давления отличаются высокой надёжностью, эластичностью, стойкостью к химическим воздействиям, морозостойкостью и простотой монтажа. Сочетание с низкой ценой делает данный материал отличным выбором для создания системы холодного водоснабжения. Не зря японцы повсеместно так и поступают. Для горячего же водопровода, к сожалению, ПНД трубы не подходят, так как обладают относительно низкой температурой плавления.

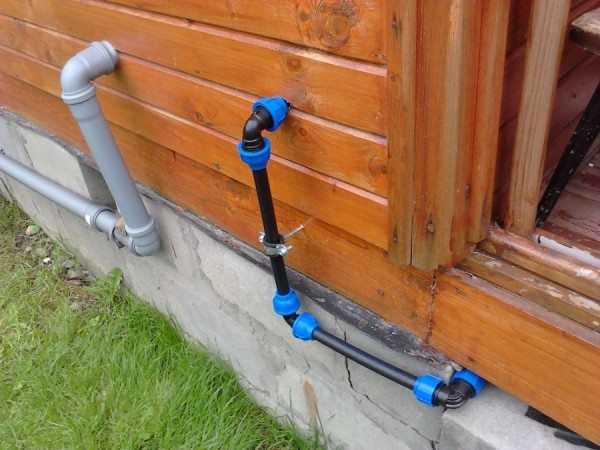

Система водоснабжения частного дома из труб ПНД

Видео в этой статье предоставит вашему вниманию на дополнительное рассмотрение некоторые материалы, которые имеют непосредственное отношение к изложенной теме. Выбирайте только лучшее при создании коммуникационных систем в своём доме или квартире.

gidroguru.com

Виды полиэтиленовых труб ПНД и применение

Полиэтиленовые трубы

Трубы из полиэтилена – достаточно новый вид изделий, который набирает популярность с каждым годом. Во многом это связано с большими возможностями материала, которые дарят им свойства, а также с невысокой ценой.

Виды

Применение полиэтиленовых труб регламентируется ГОСТом 18599 2001. Учитывая способ производства, такой материал классифицируется следующим образом:

  • низкого;
  • среднего;
  • высокого давления.

И нужно сказать, что название не указывает на свойства этого материала, а лишь на условия его изготовления. Интересно, что давление в автоклаве и прочность материала – это обратно зависимые величины. Поэтому полиэтилен низкого давления обладает самой высокой прочностью.

Два основных вида этого материала имеют такие свойства:

ПВД

Используется в местах, где требуется высокая механическая прочность. Например, для укладки в грунт кабелей используется гофрированная труба из полиэтилена. Чем выше гибкость материала, тем выше его прочность. Используется лучше всего там, где траншея для кабеля имеет различную глубину и не имеет уровня.

ПНД

ПНД трубы



Устойчив к давлению и механическим воздействиям в трубе. Это самый прочный вид, из него делают напорные трубопроводы.

Такие изделия не пропускают наружу звуков, прекрасно гнутся без хрупкости, свойственной ПВХ.

Рекомендация: не забывайте о таком свойстве полиэтиленовых изделий, как легкоплавность. Трубы ПНД начинают размягчаться при температуре 80 градусов, а плавиться — более 105 градусов. А некоторые типы могут плавиться и при более низких температурах – 60 градусов.

Применение

Полиэтиленовые трубы могут использоваться там, где нет высоких температур:

  • системы газоснабжения с низким давлением;
  • системы полива;
  • при электромонтаже;
  • при бурении скважин и выкапывании колодцев;
  • холодные водопроводы;
  • крупный трубопроводный транспорт;
  • системы канализации.

Водопровод

Эффективность применения в этой области полиэтиленовых труб доказывает тот факт, что ранее Япония централизовано произвела замену магистралей водоснабжения, меняя стальные изделия на полиэтиленовые. Учитывая технологический опыт этой страны, такой шаг говорит о многом.

Канализация

В этой области такой материал можно назвать чемпионом. Его широко сейчас используют, заменяя старые стальные или чугунные канализационные трубы.

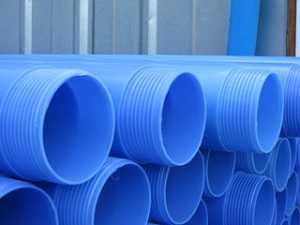

Обсадные трубы для скважин

Обсадные трубы

Несмотря на свою прочность, подобные изделия очень хорошо свариваются встык. Альтернативный вариант – сборка на резьбах. Обсадной трубе из полиэтилена не страшны подвижки грунта. Ведь благодаря пластичности она прекрасно деформируется, но при этом продолжает выполнять поставленную ей задачу.

Рекомендация: чтобы трубу было удобнее опускать в скважину, лучше использовать изделия с резьбами. Таким образом, места соединений не будут иметь утолщений. А низ трубы можно сделать перфорированным, дабы не было преград для поступления воды в скважину.

Как видим, применение полиэтиленовых труб захватывает самые разные области жизнедеятельности человека. И все это стало возможным благодаря открытию свойств этого материала. А благодаря нескольким видам для каждой области можно применить наиболее подходящий полиэтиленовый материал.

Главное, учесть все условия и требования, и тогда такие трубы прослужат долго, продемонстрировав себя, как надежный, прочный и эффективный инструмент в решении промышленных вопросов.
