Фото столбчатый фундамент – пошаговая инструкция по созданию своими руками, расчет опорной конструкции из пластиковых труб и варианты из блоков 20 х 20 х 40

Далее нужно изготовить макет столба с диаметром 25 см. Для этого на любой ровной деревянной поверхности нужно начертить окружность, чей диаметр – 18 см.

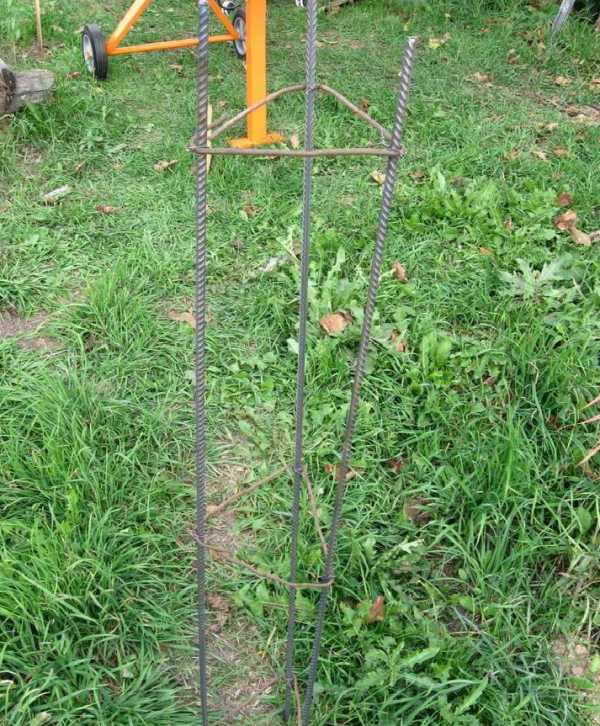

В нарисованный круг нужно вписать треугольник, стороны которого равны. В вершины начерченного треугольника необходимо ввернуть саморезы. Для упора вворачивается еще один саморез рядом с любой вершиной, он потребуется для формования проволоки. Проволока наматывается на ввернутые саморезы, образуя четкие границы треугольника. В явно обозначенных вершинах геометрической фигуры устанавливается арматура.

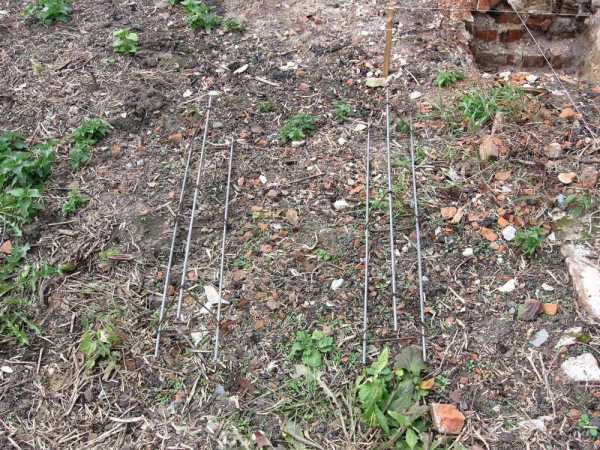

Фиксация арматурных прутьев осуществляется вязальной проволокой 1,8 мм в диаметре. В итоге должна получиться следующая конструкция.

А немного позднее она будет выглядеть вот так.

Чтобы сформировать опалубку для столбов-опор, рубероид наматываем на бревно с сечением в 25 см. Потребуется 2 слоя листового материала, каждый из которых необходимо закрепить скотчем сверху, снизу и посередине. Двуслойная конструкция — труба позволит удержать бетонную смесь внутри, не даст цементному молочку впитаться в почву.

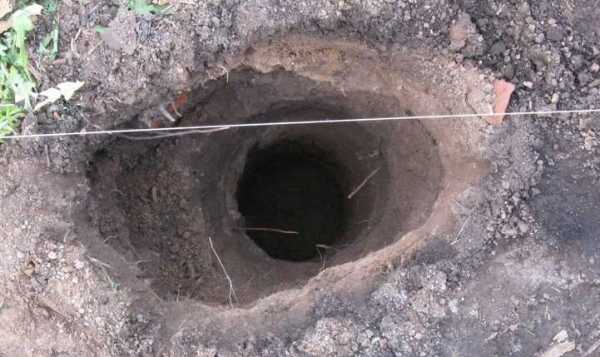

Садовым буром в грунте делается яма, на дно которой насыпается 30 см песка. Поверхность подушки необходимо уплотнить, тщательно смочив песчаную прослойку обычной водой. Далее в полученное отверстие вставляется гильза, изготовленная из рубероида.

Для приготовления бетонного раствора потребуется ведро или любая другая емкость, в которой смешивают цемент, песок, гравий (щебень) в следующих пропорциях – 1:1,5:2,5. Воды нужно налить столько, чтобы полученная консистенция напоминала густую сметану. Точного рецепта водоцементного соотношения здесь нет, т.к. приобретаемые строительные материалы обладают различными параметрами влажности.

Для вливания бетонной массы в гильзу понадобится самодельна воронка, которую можно изготовить из старого, негодного для дальнейшей эксплуатации ведра. Сначала в яму заливается 1 ведро смеси, потом – помещается арматура. При заливке арматуры каждую порцию раствора нужно утрамбовывать, удаляя из него лишний воздух.

За 50 см до уровня земли заливка бетоном останавливается для того, чтобы отрезать верх гильзы по заранее нанесенной метке. После этого можно забетонировать самодельный столб до верха.

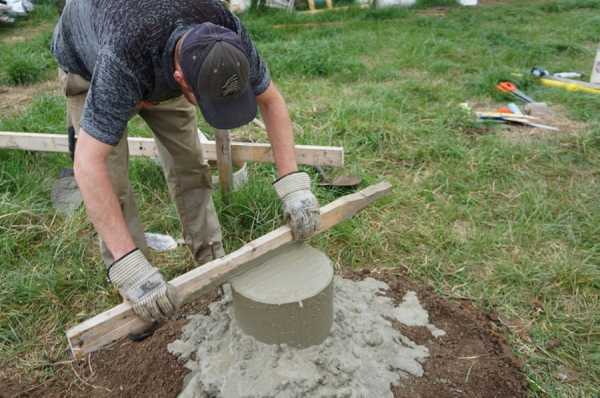

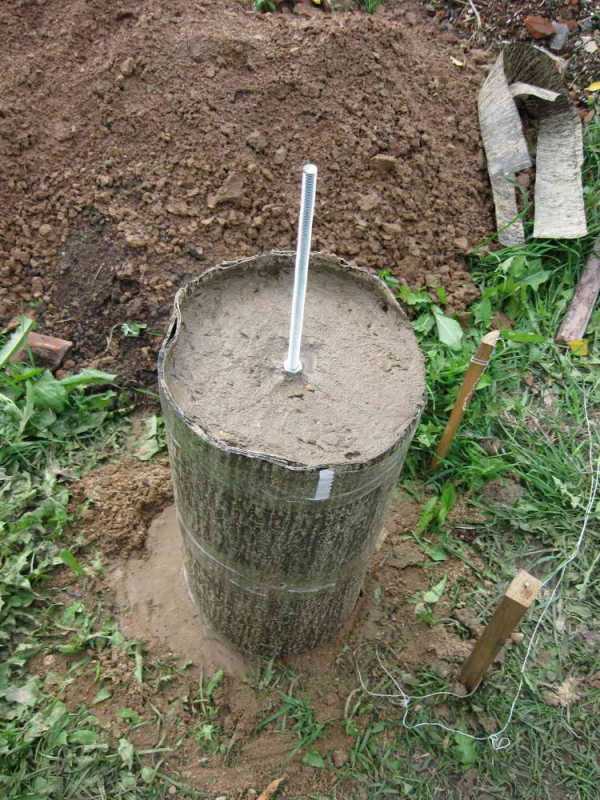

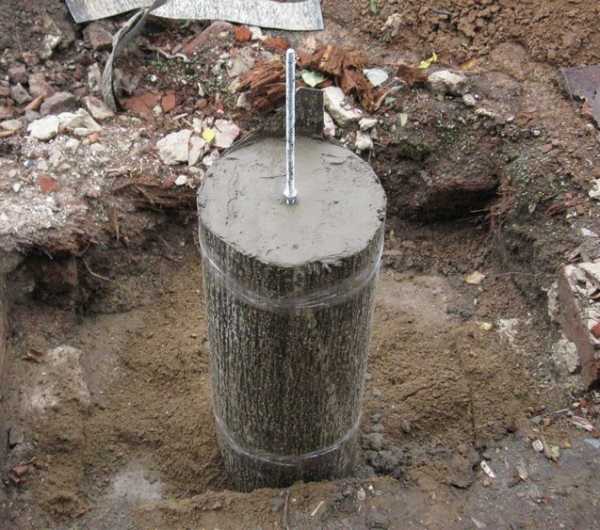

Следующий шаг – выравнивание верхней поверхности столба, установка шпильки с гайкой строго посередине опоры. С помощью гайки можно добиться необходимого уровня шпильки по отношению к бетонному столбу.

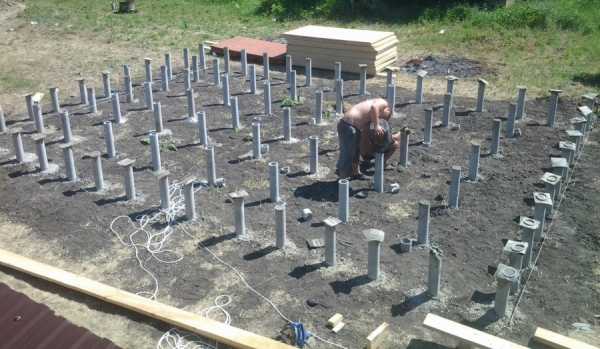

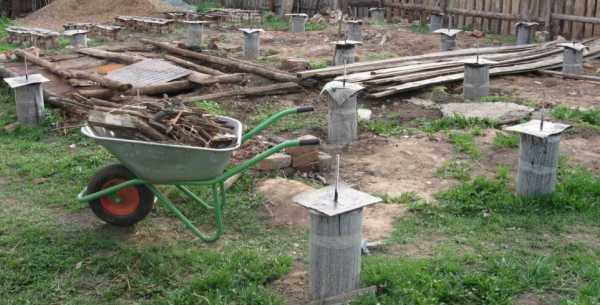

Все остальные опоры изготавливаются аналогичным образом, для выравнивания их относительно друг друга используется пузырьковый уровень. Основание каждого столба объединяют бетонной отмосткой.

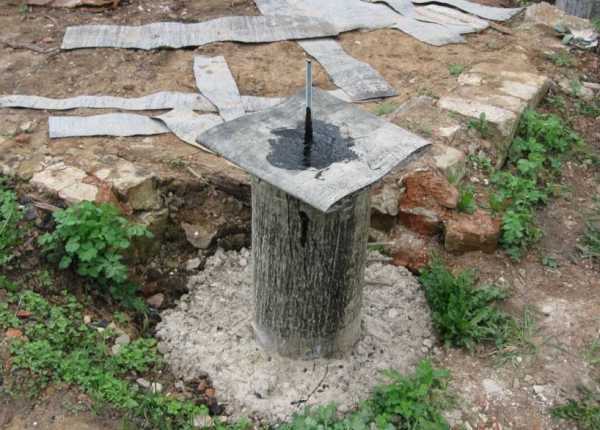

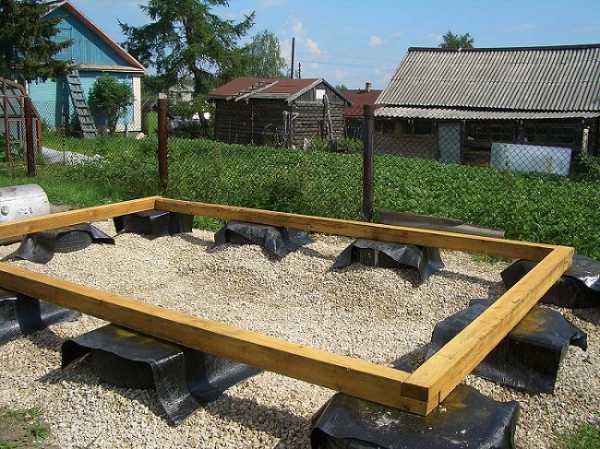

Заключительный этап строительства столбчатого фундамента – гидроизоляция конструкции. С этой целю топится битум, в него добавляется незначительная часть керосина для снижения хрупкости застывающего материала.

Рубероид расстилается на земле, выкраивается нужный размер – диаметр защитного покрытия должен превышать сечение самой опоры на несколько см. Приготовленный материал складывается вдвое, пропитывается горячей битумной массой и наклеивается на предварительно обмазанный верх столба через шпильку. В обязательном порядке нужно обмазать края и верх гидроизоляционного покрытия.

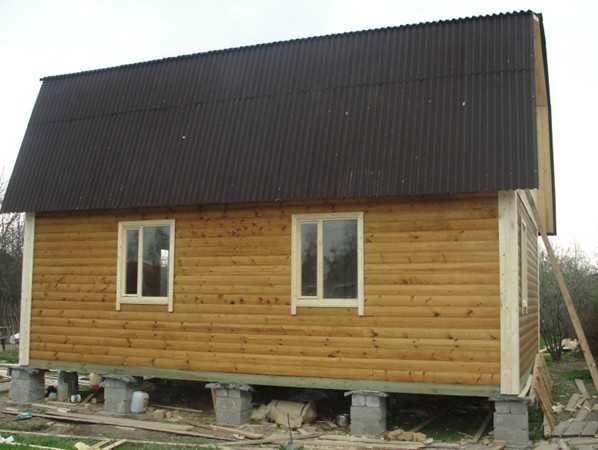

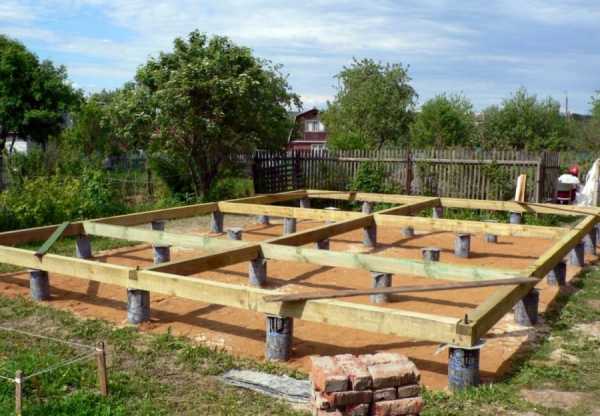

Все, работа завершена – фундамент на самодельных столбах готов!

www.allremont59.ru

Столбчатый фундамент своими руками: пошаговая инструкция

В зависимости от того, какой грунт находится на строительном участке, приходится правильно выбирать тип фундаментной конструкции. Если грунт мягкий, подвижный, с подтоплением или с высоким уровнем пролегания грунтовых вод, тогда без столбчатого фундамента не обойтись. При кажущейся простоте проведения монтажных работ, процесс сооружения столбчатой конструкции требует точного расчета относительно несущей способности каждой опорной стойки.

Но среди всех типов основ под дом этот самый дешевый в плане расхода материала, тем более, есть возможность использовать различные стройматериалы для нее. Давайте рассмотрим, пошаговую инструкцию сооружения столбчатого фундамента своими руками.

Преимущества и недостатки

Об одном из достоинств уже упоминалось, это малозатратное строительство. К преимуществам можно еще добавить:

• быстрое сооружение фундамента;
• нет необходимости применять строительную технику;
• простота проводимых работ, поэтому сделать столбчатый фундамент своими руками – не проблема;
• отсутствие дополнительных мероприятий, связанных с теплоизоляцией фундаментной основы;
• столбчатый фундамент легко поддается ремонту;
• можно возводить этот вид на промерзших грунтах;
• срок службы столбов при точном следовании технологии до 100 лет.

Что касается недостатков, то их не так много:

• не очень высокая несущая способность, поэтому на столбах рекомендуется сооружать легкие постройки: деревянные, каркасные, щитовые;
• устойчивость опор снижается, если они возводятся на подвижных грунтах;
• отсутствует возможность организовать подвал или подпол.

Перед тем как начинать делать столбчатый фундамент своими руками, надо ознакомиться с его классификацией, материалами и провести расчет.

Общая схема устройства

Общую схему проведения строительных работ можно обозначить несколькими главными этапами. Они, в принципе, не отличаются от возведения любого типа фундаментов.

1. Проводится расчет несущей способности с учетом количества опорных столбов и веса постройки.
2. Изготавливается общий чертеж столбчатого фундамента с точным указанием расстояния между стойками, сечением опор и высотою выступа над уровнем грунта.
3. Проводятся подготовительные работы. Это разметка в точности по плану, земляные с выкапыванием ям — скважин, изготовлением армирующих каркасов, подсыпкой подушки в ямы, гидроизоляция и установка каркасов. Если есть необходимость, то собирается опалубка цокольной части.
4. Изготовления бетонного раствора и его заливка в подготовленные скважины с последующим удалением воздуха путем штыкования смеси. Если в качестве материала для столбчатого фундамента используются кирпичи или блоки, то производится их укладка.

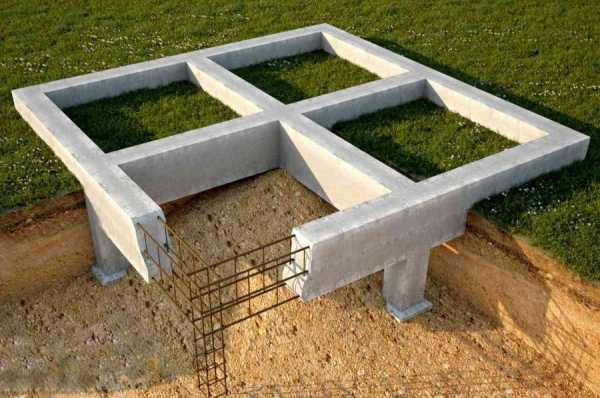

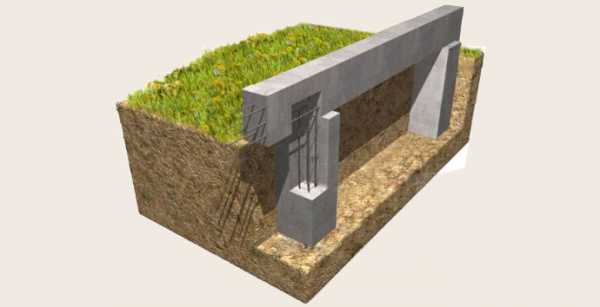

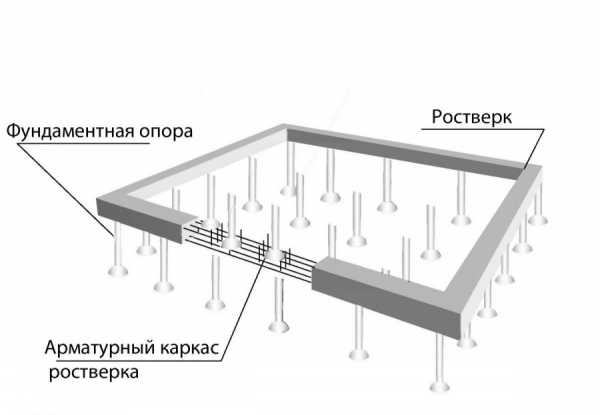

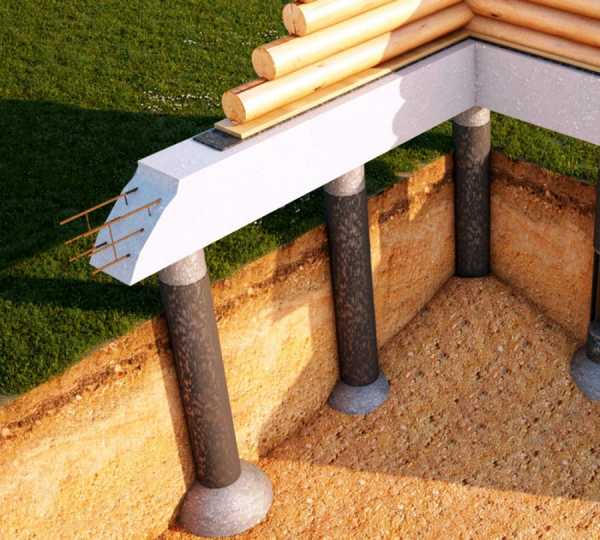

Весь узел столбчатого фундамента – это объединение столбов горизонтальной лентой, которая называется ростверком. Он может быть бетонным, металлическим, деревянным или быть нижним венцом бревенчатого сруба.

Как видно, позиций по схеме не так много, поэтому и считается, что столбчатый фундамент своими руками возводить несложно.

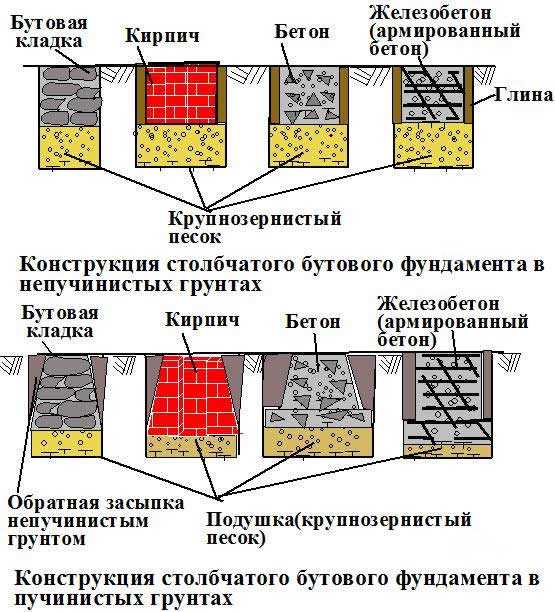

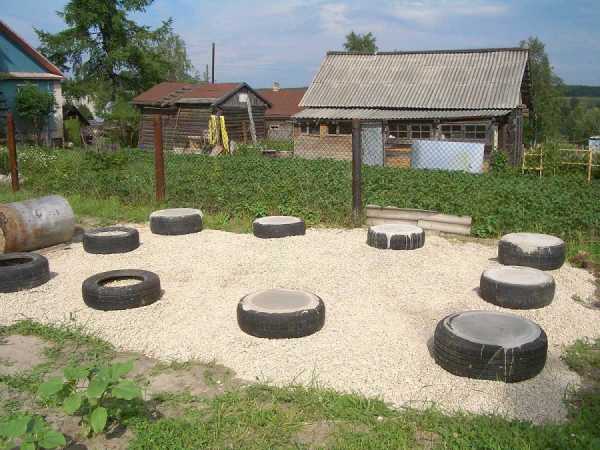

Классификация по материалу

Как и любая основа под дом, столбчатый фундамент должен быть прочным и надежным. Поэтому для его сооружения используются строительные материалы, которые могут обеспечить необходимую прочность и надежность. К таким относятся бетон, бетонные блоки, кирпичи, камень, металл и некоторые сорта древесины, которые используются в виде бревен или бруса, установленных вертикально.

Выбор материала на самом деле ответственный момент, от которого зависит качество конечного результата. И если стоит задача – построить столбчатый фундамент своими руками, то надо правильно выбрать материал для его возведения. К примеру, считается, что монолитные конструкции лучше возводить на водо ненасыщенных грунтах, а блочные сборные на сырых.

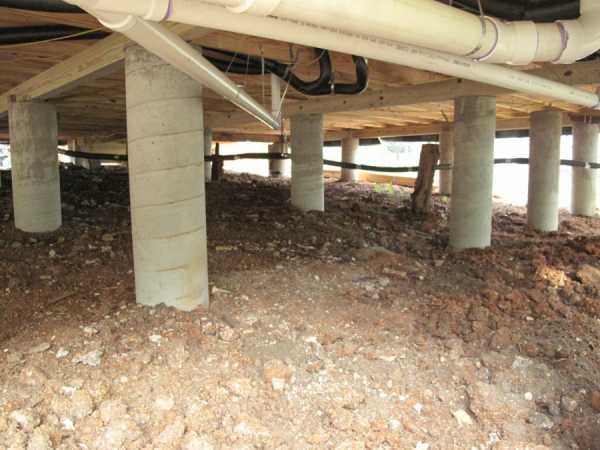

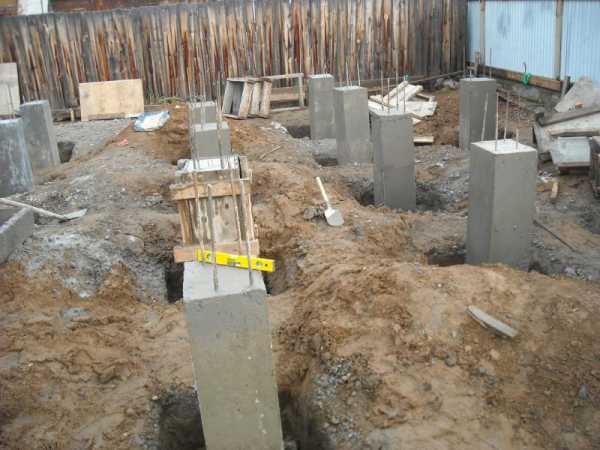

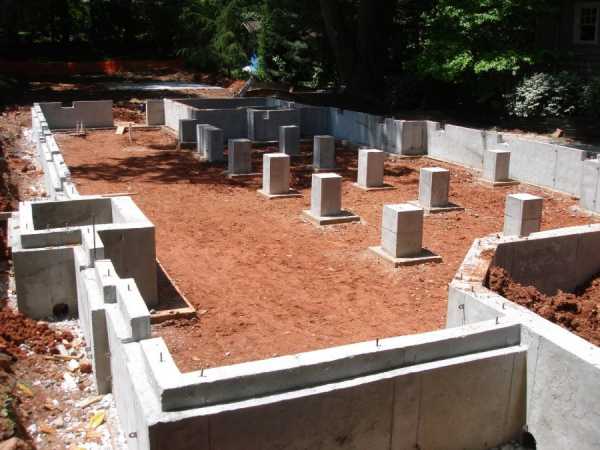

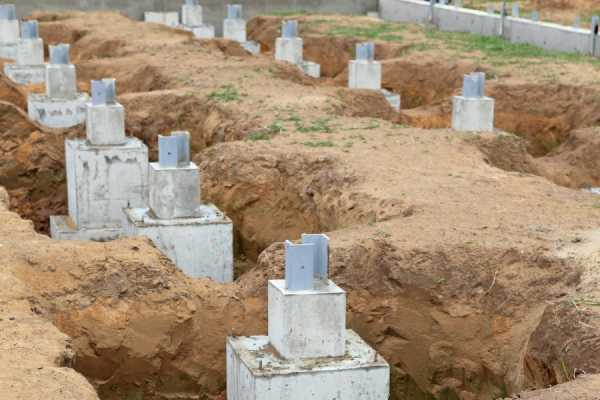

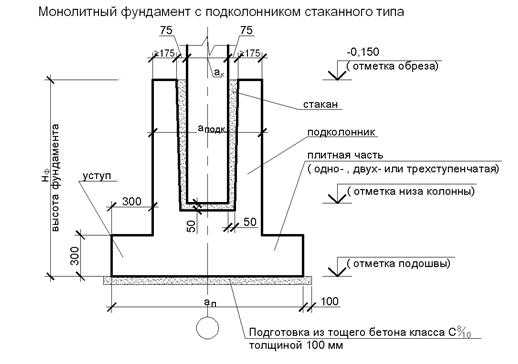

Монолитные железобетонные столбы

 Это самая прочная и надежная конструкция. У такого фундамента под столбы высокая прочность на растяжение и сжатие. Конечно, если учесть правильно проведенное армирование.

При этом если грамотно распределить стойки по всему периметру дома, учитывая необходимое сечение опор, то на таком фундаменте можно возводить многоэтажные строения.

Добавим, что фундамент столбчатый железобетонный сооружается в тех случаях, когда необходимо залить его на достаточную глубину, и чаще ниже уровня промерзания грунта. Он прекрасно выдерживает пучение почвы, но боится соприкосновения с грунтовыми водами. Поэтому надо позаботиться о гидроизоляции опор.

Асбестоцементные столбы

 Трубы из асбестоцемента для сооружения столбов для фундамента используются не часто. Хотя они прекрасно себя чувствуют в любых грунтах.

Несущая способность у них не высокая, но она и не требуется, потому что трубы в конструкции фундамента выполняют функции опалубки.

Для легких сооружения рекомендуется использовать трубы диаметром до 150 мм. Для тяжелых построек не меньше 250 мм.

Столбы из пластиковых труб

Здесь та же ситуация, что и с асбоцементными. То есть, пластиковые трубы выступают в роли опалубки. Они не подвергаются коррозии, не разрушаются под действием воды, поэтому для них не нужна гидроизоляция. Единственное – это надо правильно опоры залить под фундамент. А именно: установить в них армирующий каркас и залить бетонный раствор.

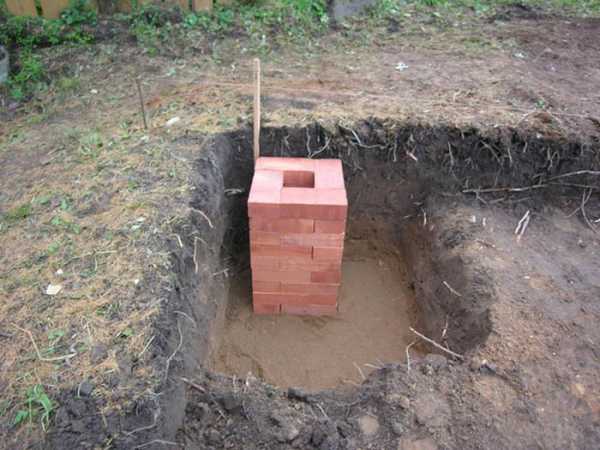

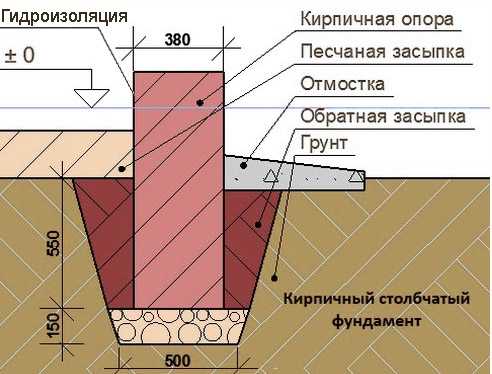

Из кирпичей или блоков

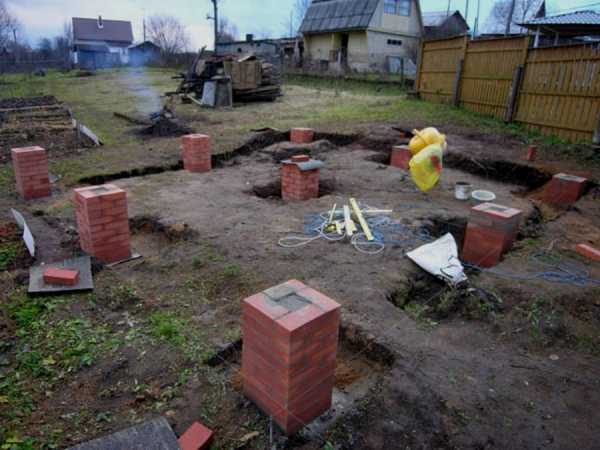

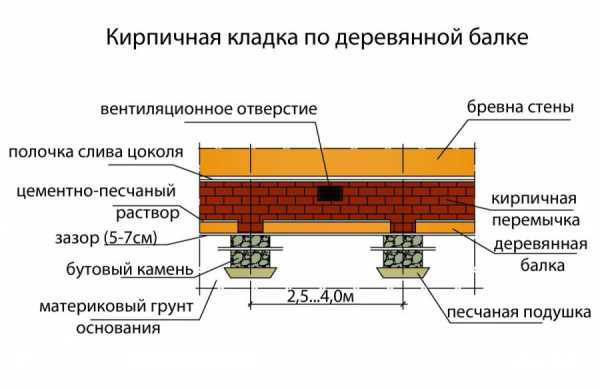

 К кирпичным столбам для фундамента надо относиться как к самым давно известным конструкциям. Из истории европейской и российской архитектуры они являются «долгожителями».

До сих пор кирпичные столбы стоят под огромными зданиями, и стоять, как видно, будут еще не одно столетие.

Потому что отношению к выбору кирпичей в те давние времена было серьезным. Обязательно использовался жженный кирпич высочайшего качества. Поэтому, сооружая дом на столбчатом фундаменте, надо учитывать это требование.

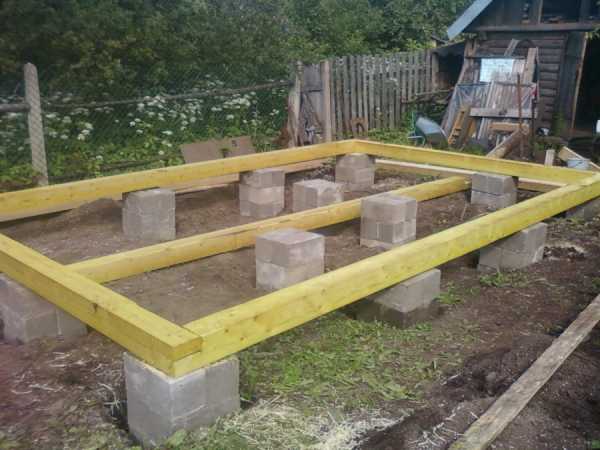

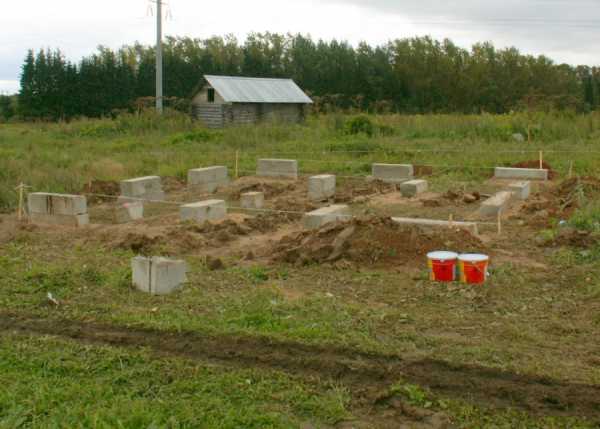

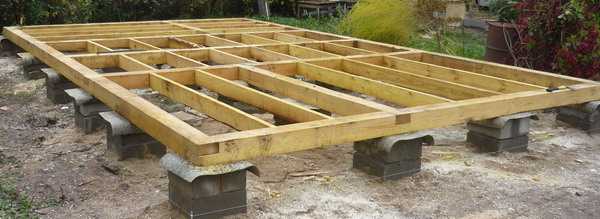

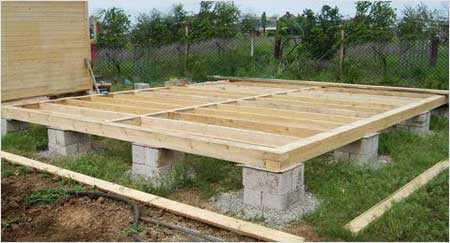

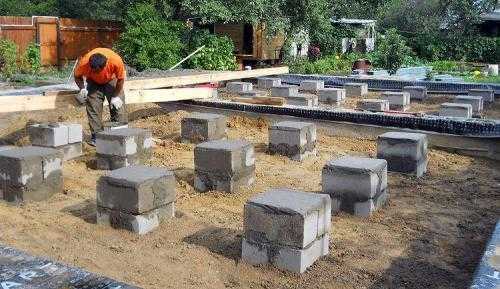

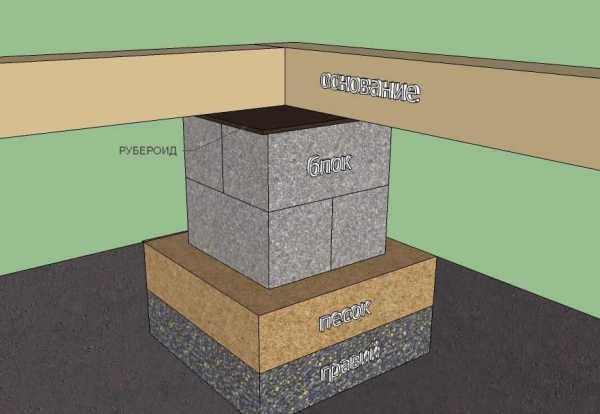

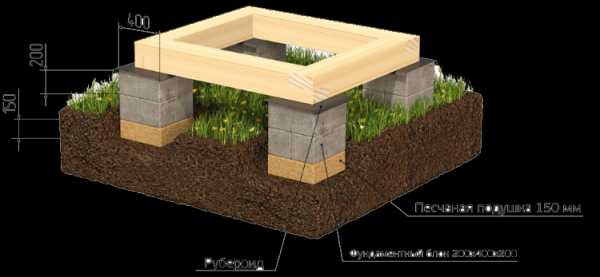

Что касается блочных столбов, то по прочности они не уступят кирпичным, конечно, в зависимости от материала, из которого блоки изготавливаются. Предпочтение лучше отдать бетонным блокам, шлакоблок в этом плане не может нести большие нагрузки, хотя их используют под легкие постройки типа веранда, баня и так далее.

К блочным конструкциям можно отнести столбы, возведенные из камня. Неплохой вариант, достаточно прочный, но подвиги грунта такие опоры выдержать не могут. Поэтому, когда строится дом на склоне, то от каменных стоек лучше отказаться. Как замена им – фундаменты из бутобетона. Это когда в подготовленную опалубку засыпаются камни, а затем их заливают бетонным раствором.

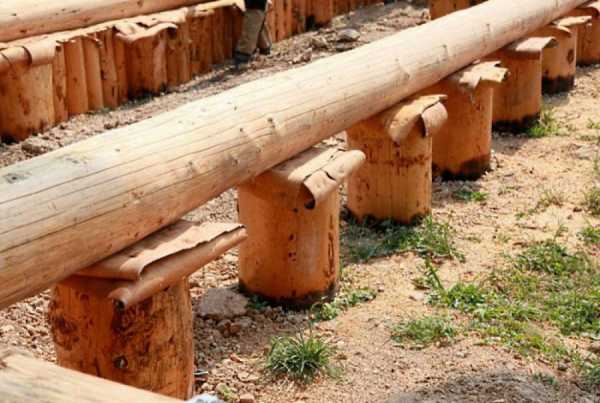

Деревянные столбы

 Такой столбчатый фундамент, как и кирпичный, используется в России давно.

Сегодня он не так востребован, но, к примеру, под бани, установленные у реки или озера, они встречаются часто.

Надо отдать должное правильному выбору древесины. Чем она прочнее, тем дольше срок эксплуатации столбов. При этом необходимо очень тщательно провести защитные мероприятия.

1. Обработка всего столба антисептическими составами.
2. Обработка углубленной в грунт части битумными мастиками с приклеиванием слоя или двух рубероида.

Все это сделать самому – не проблема. Главное – не только сделать защиту, но и установить под столбы деревянные опоры. Они делаются из доски толщиною не меньше 50 мм и шириною по всей площади в два раза больше, чем сечение столба. Опорные доски также надо защитить от влаги и негативного действия грунта.

В основном используют деревянные стойки под легкие сооружения, хотя еще лет сто тому назад на них строили боярские хоромы в несколько этажей.

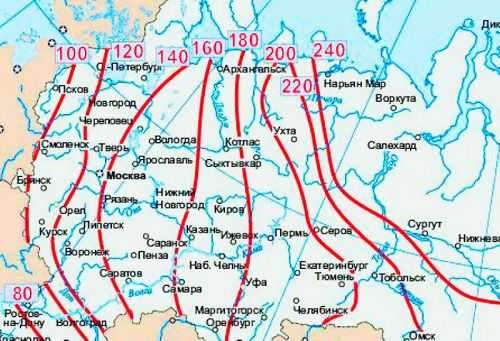

 Морозное пучение – это та сила, которая при проектировании столбчатого фундамента берется в расчет в первую очередь.

Это очень опасное давление, которое при неправильной закладке может разорвать основу дома.

Поэтому большое количество вариантов сооружения зданий рассматривается с точки зрения воздействия на фундаментную конструкцию морозного пучения.

Основное правило проектирования гласит – фундамент должен закладываться ниже глубины промерзания грунта на 30 — 50 см. И если данный показатель равен, к примеру, 1,2 м, то соответственно глубина заложения будет равна 1,5 — 1,8 м.

Но часто легкая постройка не может оказать такого давления на стойки опор, чтобы сдержать силы морозного пучения. То есть, даже при закладке на большую глубину фундамент будет подвергать деформациям. Поэтому когда строится столбчатый фундамент своими руками, надо учитывать, что существует еще две позиции: мелкозаглубленный и поверхностный.

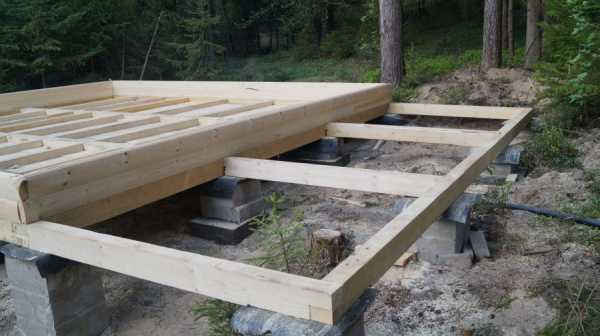

Незаглубленный

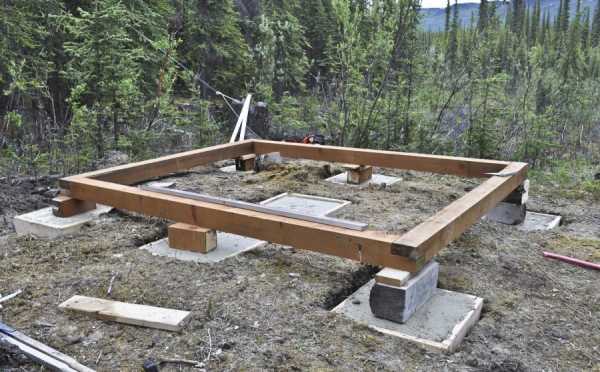

Незаглубленные столбчатый фундамент или поверхностный – это все те же стойки, только их глубина заложения не превышает 30 — 40 см. Часто их просто сооружают на поверхности грунта, предварительно сделав подушку и гидроизоляцию. Проектировщики относят эту разновидность к тем фундаментам, глубина заложения которых не превышает треть от уровня промерзания грунта. Из нашего примера: 120 : 3 = 40 см.

Устройство столбчатого фундамента данного типа относится к категории самых дешевых и быстровозводимых конструкций. Как показывает практика, для них обычно используют блочную модификацию с применением блоков, камней или кирпичей. Но так как высота столбов не очень большая, а значит, их несущая способность тоже невысокая, поэтому рекомендуется увеличить площадь сечения опор. Минимальный размер – 40 х 40 см.

Мелкозаглубленный

Мелкозаглубленный фундамент из своего названия говорит о том, что он заглубляется в грунт, но не на большую глубину. Во всяком случае, не ниже уровня его промерзания. Проектировщики глубину их заложения ведут из расчета 0,5 — 0,7 от глубины промерзания земли. Опять — таки из нашего примера: 120 х 0,5 = 60 см.  Основное требование к данной конструкции – не касаться грунтовых вод.

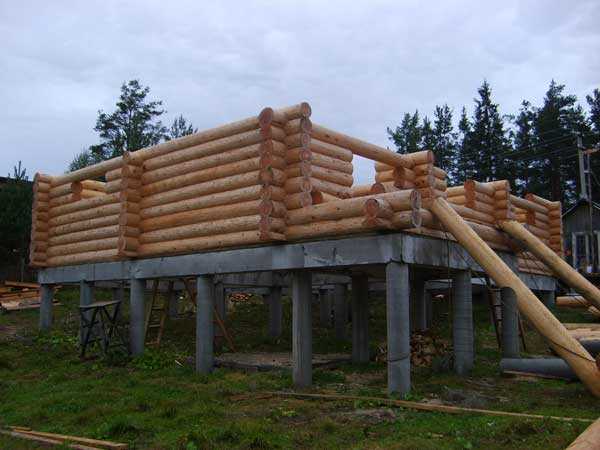

С ростверком

Узел столбчатого фундамента – ростверк несет на себе одну единственную задачу – распределить нагрузку от дома на все столбы равномерно. Как уже было сказано выше, ростверк может быть сооружен из бетона, металла (швеллер или двутавр), дерева (брус сечением 150 х 200 или 200 х 200 мм) или быть бревном первого венца сруба.

Пошаговая инструкция строительства своими руками

Переходим к основному вопросу, как правильно надо сделать столбчатый фундамент своими руками.  Выше уже была описана схема проведения работ, где первым этапом было проведение расчетов и составление проекта. Если на столбчатом фундаменте будет сооружаться дом, то этот этап строительства лучше передать специалистам. Ведь для того чтобы точно сделать все расчеты, необходимо учесть большое количество разных показателей и нюансов. К примеру:

• тип грунта на участке;
• уровень пролегания грунтовых вод;
• уровень промерзания почвы;
• тип строения, его этажность, из каких материалов оно сооружается;
• материалы, из которых предполагается возводить сам фундамент;
• дополнительные нагрузки.

Конечно, можно воспользоваться онлайн калькуляторами, но только не для основательных домов. Для бань, веранды, сарая его использовать можно. И то никто не дает гарантии стопроцентной правильности проведенных расчетов.

Видео

Видео о том, как самостоятельно сделать столбчатый фундамент.

Разметка и земляные работы

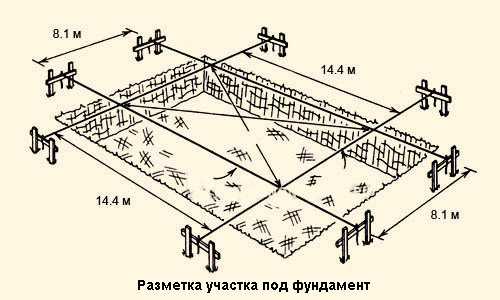

Итак, если проект здания на руках, то в нем обязательно проектировщиками сделана привязка фундамента к местности. Это облегчает нахождение его места расположения на плоскости. Обычно привязка проводится к границам участка, с указанием расстояния от фундаментной конструкции до этих самых границ. Поэтому перед тем как разметить столбы, надо отложить от границ эти самые размеры и определить периметр постройки.

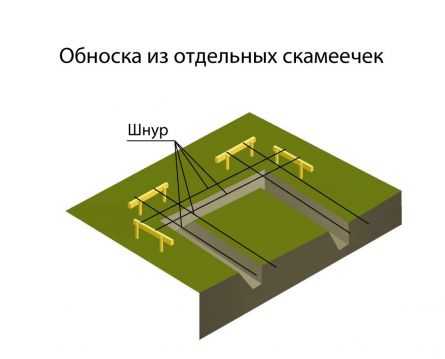

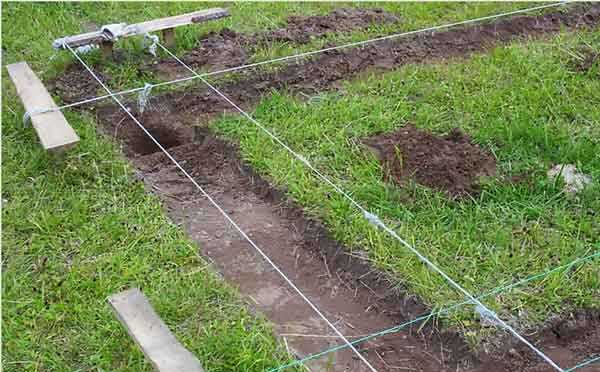

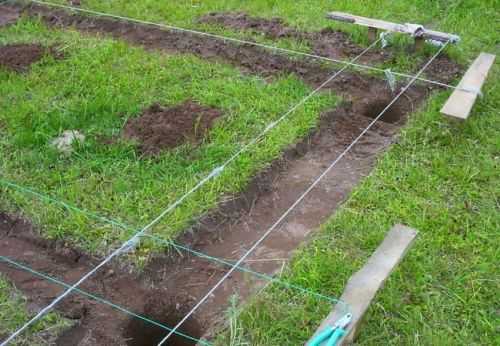

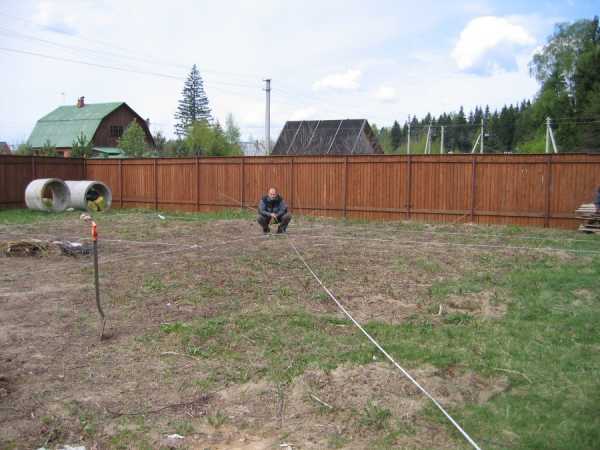

Для этого по границам здания натягиваются два ряда бечевок, которые сразу же определяют ширину фундаментных столбов. Остальное все просто:

• на глубину 20 см снимается дерн;
• размечаются места установки столбов: по углам постройки и между ними с необходимым расстоянием, которое определено проектом;

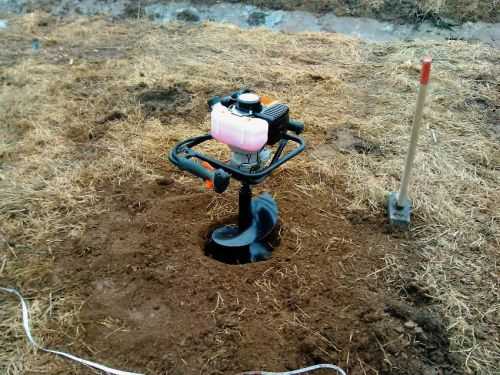

• садовым или электрическим буром в земле делаются скважины, глубина и сечение которых также определено проектом.

Надо отдать должное, что чертеж столбчатого фундамента сильно помогает в разметке. Потому что на нем четко указаны все параметры будущей конструкции.

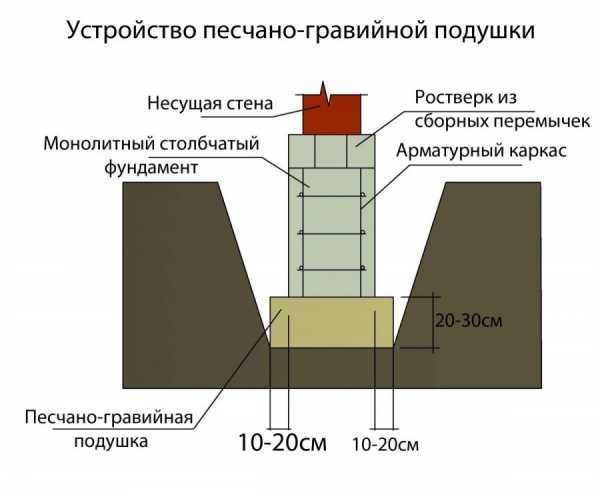

Устройство подушки

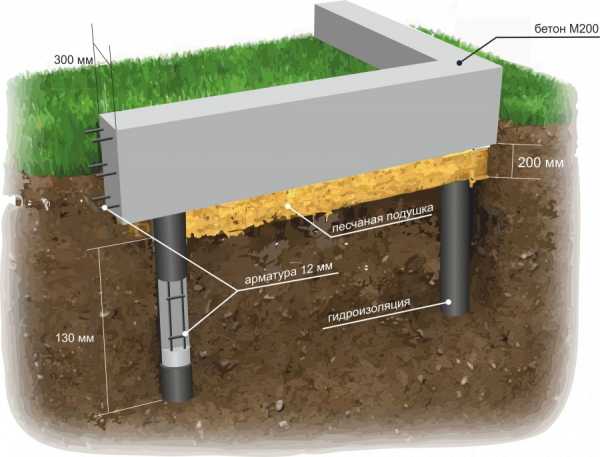

Подушка – это слой песка толщиною 20 — 30 см. Его засыпают в скважины и утрамбовывают подручными средствами. Это может быть брус, деревянная рейка, небольшого сечения бревно. Нередко используют трубу, к концу которой приваривают металлическую пластину.

Назначение подушки с песком – отвести часть воды от опор, которая попадает в грунт. Далее на песок заливается бетонный раствор, который впоследствии станет опорой для столбчатых конструкций. Толщина бетонного слоя 10 — 30 см.

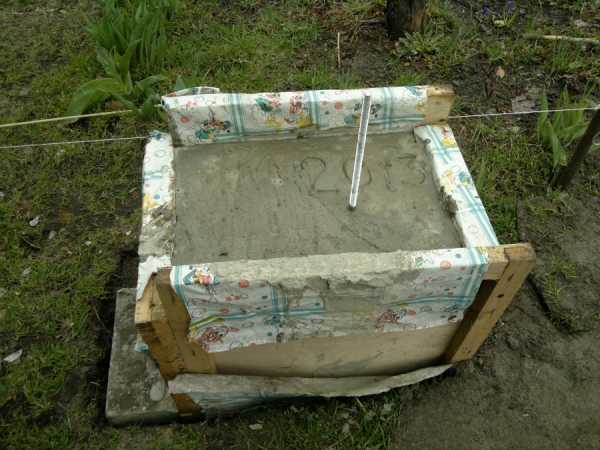

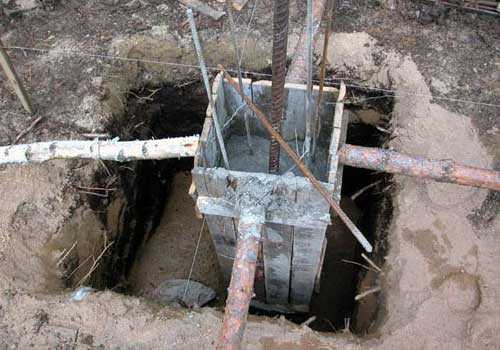

Опалубка

С опалубкой надо разобраться тщательно. Ведь многое будет зависеть от того, какой грунт располагается на строительном участке.

1. Если почва глинистая, то есть, прочная, то как таковой опалубки делать нет необходимости. Глина сама, как монолит – не обваливается и не разрушается.
2. Если грунт слабый песчаный, то в скважину придется установить опалубку. При этом надо учитывать, какое сечение по форме проектировщики определили: прямоугольное или круглое. Если второе, то в качестве опалубки используются трубы: пластиковые, асбестоцементные или металлические. Если первый вариант, тогда скважину придется расширять, делать прямоугольного сечения, устанавливать в них опалубку из досок или других плоских материалов. Это большой объем земляных работ, так что такую форму для заглубленных конструкций используют крайне редко.

Что касается первой позиции, то обычно внутрь шахты закладывается свернутый в трубочку рубероид. Он формирует стенки фундамента и будет в дальнейшем выполнять функции гидроизоляции. Опалубка из рубероида – обязательный атрибут.

В независимости от того, будет ли установлена опалубка в скважину или не будет, надо обязательно сформировать столб в цокольной части. А значит, здесь опалубка собирается обязательно.

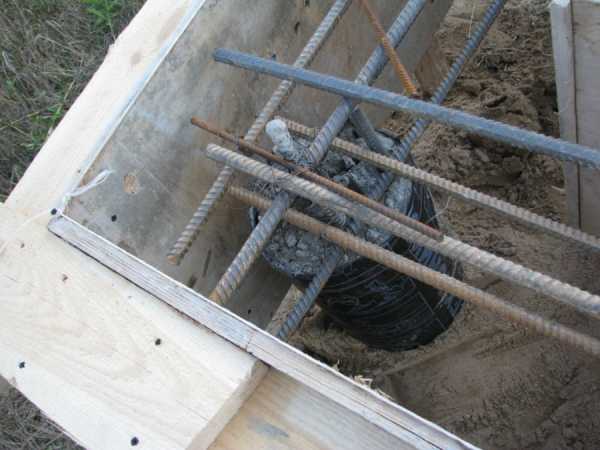

Армирование

 Армирование столбов проводится в обязательном порядке, ведь именно уложенная в бетон арматура дает возможность сдерживать нагрузки от сил морозного пучения.

В проекте количество арматурных стержней, их форма соединения в каркас и диаметр указываются обязательно. Поэтому арматура просто нарезается на куски нужной длиной и связывается в каркас.

Его сечение по форме может быть треугольным, квадратным или круглым. Основная задача – правильно сложить арматурные прутки относительно друг друга на необходимом расстоянии. Потом четко их связать между собой проволокой.

После чего каркас опускается в подготовленную скважину точно посередине. После чего можно приступать к заливке бетона.

Длина прутков арматуры подрезается с учетом, что их концы будут крепиться к армокаркасу ростверка. Поэтому стержни подрезаются на 10 — 30 см длиннее. Чтобы они на этот размер торчали над цокольной частью столбов.

Заливка бетона

К заливке столбчатого фундамента надо подходить с позиции стандартной технологии. Изготавливается бетонный раствор по классической технологии:

• одна часть цемента марки М 400;
• две части мытого песка, без большого количества глиняных примесей;
• три части щебня с гранулами 5 — 40 мм.

Самое интересное, что для столбчатого фундамента нет надобности готовить большой замес. И нет необходимости проводить заливку сразу всех столбов за один день, как это обычно делается при сооружении ленточной или плитной конструкции. Достаточно рассчитать объем для одного столба, сделать замес и залить его.

К примеру, в качестве опалубки используется труба диаметром 150 мм, и установлена она на глубину 1,2 м. Получается, что объем пустой трубы равен:

V = SxH, где S – это площадь трубы, а H – это ее длина или глубина установки. Площадь можно найти по формуле: S = πD²/4=(3,14×0,15²)/4 = 0,018 м³.  Если перевести в литры, то это будет 18 л. По сути, это два ведра раствора.

Заполняются трубы бетоном, простукивая по опалубке, проштыковывают, чтобы удалить воздух. В таком состоянии столбы должны простоять 28 дней. За это время бетон наберет свою марочную прочность.

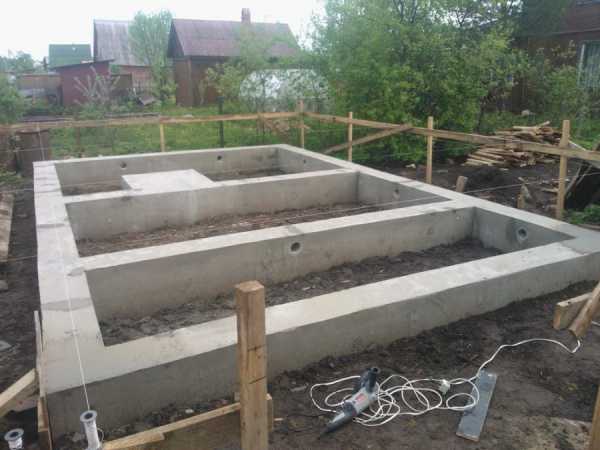

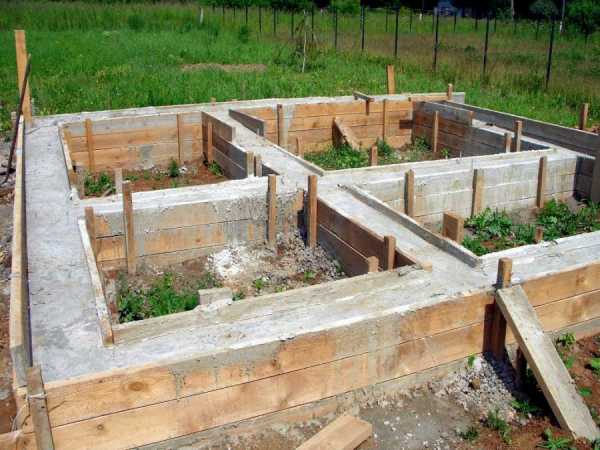

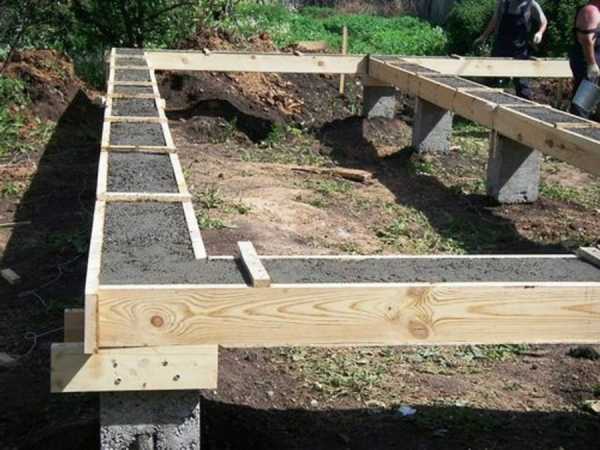

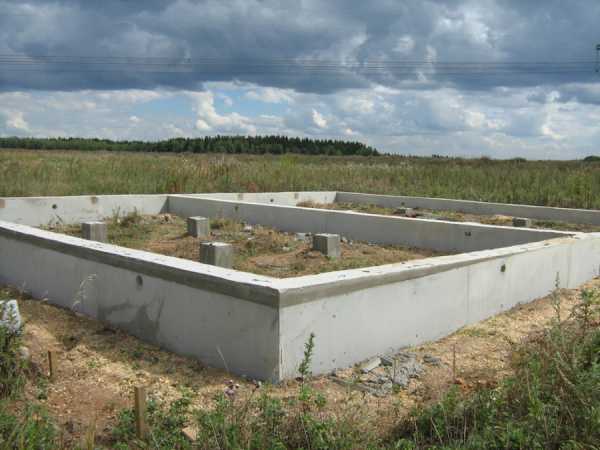

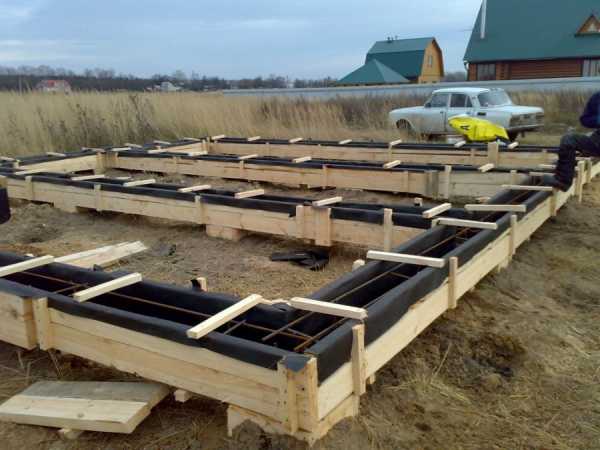

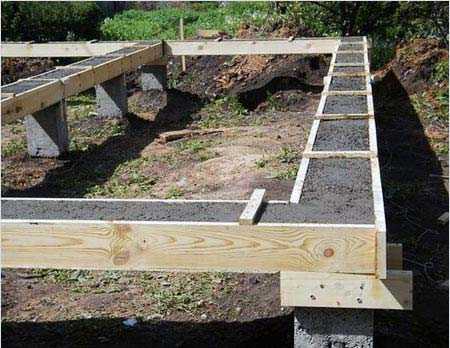

Устройство ростверка

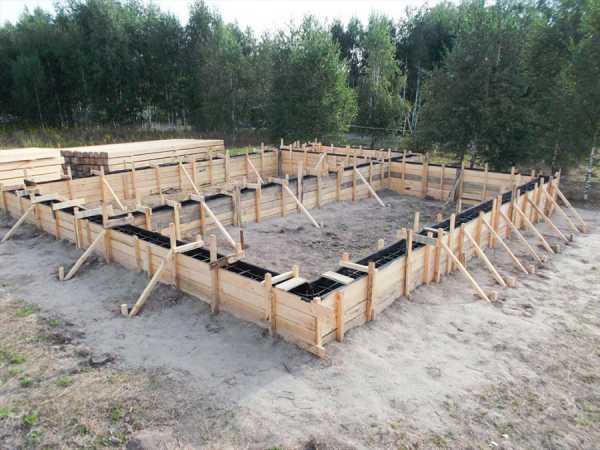

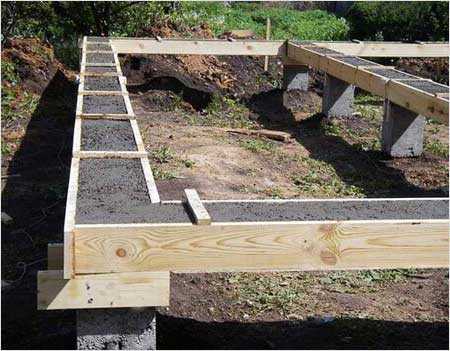

 Будем считать, что будет ростверк монолитным по проекту. Значит, под него придется сооружать опалубку из любых плоских материалов.

Она делается на весу, поэтому под нижние щиты устанавливаются подпорки из кирпича, блоков, досок, бревен и прочих материалов. Собирается опалубка сечением в прямоугольник с полным и прочным скреплением щитов между собой.

В него  укладывается армирующий каркас. Обычно это две вертикальные решетки, связанные катанкой 6 мм или арматурой 6 — 8 мм. Обязательно проводится скрепление арматурного каркаса ростверка с торчащими из столбов отрезками арматуры.

Этот узел столбчатого фундамента подвергается серьезным нагрузкам. Поэтому к креплению двух арматурных конструкций надо подходить внимательно. Производится заливка бетонного раствора с утрамбовкой и штыкованием. Через 7 дней опалубка демонтируется, через 28 дней фундамент можно нагружать.

Подведение итогов

Как видите, подходить к строительству столбчатого фундамента своими руками надо с тщательным разбором всех этапов проводимых строительных процессов. Нельзя допускать просчетов в первую очередь.

Нельзя относится к разметке в большим припусками. Надо точно бурить скважины на необходимую глубину. Даже несколько сантиметров могут в крайних ситуациях сыграть свою несущую роль. Устройство фундамента – это комплексный подход к его возведению, где нет места ошибкам и просчетам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru

пошаговая инструкция с фото и видео

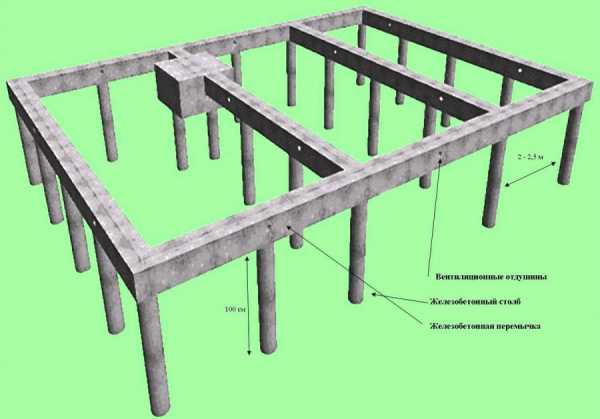

Фундамент столбчатого типа — это система столбовых опор, связанных между собой ростверком для равномерного распределения весовой нагрузки от строительных конструкций. Опорные столбы располагаются:

1. на всех углах здания;
2. в местах пересечения перегородок;
3. на примыкании внутренних простенок к наружным стенам;
4. на длинных участках стен, для сохранения шага опор не более 2,5 метра.

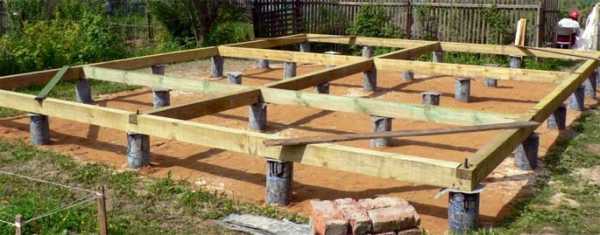

Ростверк, объединяющий конструкцию, может быть смонтирован из монолитного или сборного железобетона, металла или дерева.

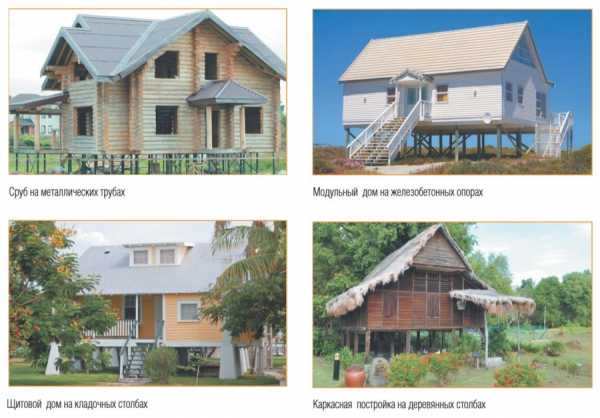

В качестве рекомендуемых строительных систем для изготовления колонн можно использовать:

• монолитный железобетонный столбчатый фундамент;
• клинкерный или глиняный безпустотный кирпич;
• бутобетон с промежуточной заливкой без армирования;
• стеновые блоки без пустот из плотного наполнителя;
• фундаментные блоки заводского изготовления;
• деревянные столбы.

Самой надежной и устойчивой конструкцией специалисты признают столбчатую систему из бетона на монолитных колоннах. Поэтому рассматривая вопрос о том, как сделать столбчатый фундамент своими руками, мы рассмотрим именно конструкцию из армированных железобетонных столбов и ростверка.

По величине заглубления опор этот вид фундамента подразделяют на незаглубленные, малозаглубленные и заглубленные ниже уровня промерзания. В большинстве случаев столбчатое основание по глубине заложения не достигает твердого несущего слоя грунтов. Это в значительной мере определяет область его применения для небольших, легких или временных зданий и сооружений.

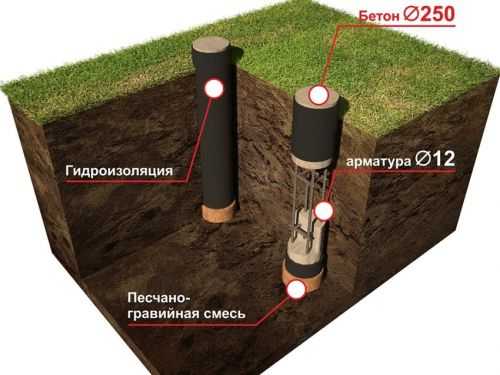

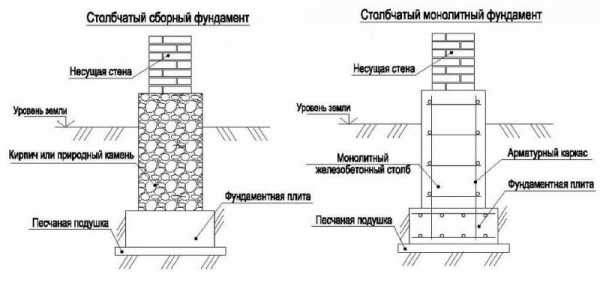

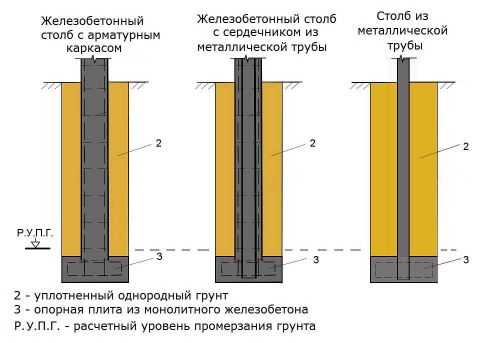

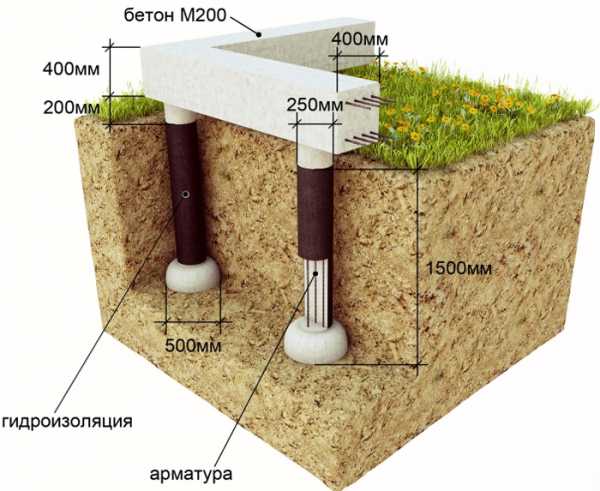

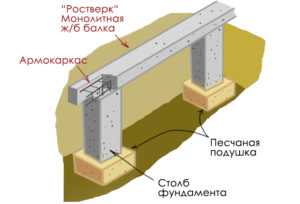

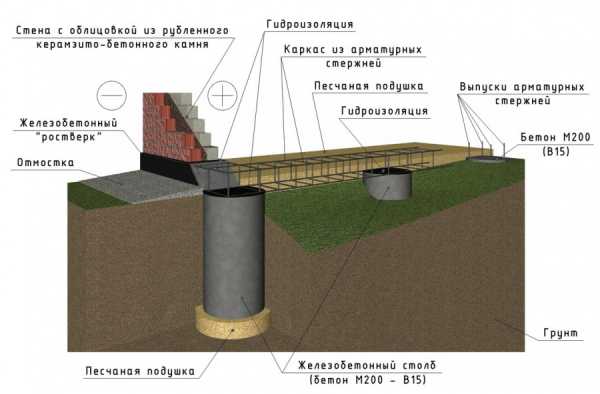

Принципиальная схема столбчатого основания

Устройство столбчатого фундамента для частного дома представляет собой несущую раму ростверка, которая неподвижно опирается на установленные в грунт вертикальные столбы, имеющие расширение в нижней части, установленное на песчаную подушку. Расстояния между столбчатыми опорами определяется расчетом на основании весовых нагрузок от строительных конструкций, снегового покрова и внутреннего оснащения в виде, например, мебели и бытового оборудования.

Опорные столбы заглубляются в грунт при отсутствии обязательного условия в виде достижения ими плотных слоев и точки промерзания. Единая с ростверком конструкция фундамента создает технические условия для устойчивости здания при наличии горизонтальных и вертикальных нагрузок. Кроме этого, приподнятая над землей нулевая проектная отметка допускает устройство утепленного цоколя, который обеспечит снижение потерь тепла в холодное время года.

Столбчатые фундаменты из бетона применяют:

• для зданий с легкими щитовыми или каркасными конструкциями стен;
• под опоры для тонких кирпичных стен с дополнительным легким утеплением;
• на плотных устойчивых грунтах для удешевления фундаментной конструкции;
• для уменьшения воздействий пучинистых грунтов на элементы фундамента.

Однако в большинстве случаев, при большом весе строительных конструкций или просадочных грунтах, от такого типа фундамента лучше отказаться и использовать ленточный или свайный.

Достоинства и недостатки столбчатой конструкции

Фундаментная конструкция с опорными столбами обладает большим количеством достоинств, среди которых следует отметить:

• возможность самостоятельного выполнения расчетов, проектирования и монтажа, без привлечения квалифицированных специалистов;
• отсутствие необходимости привлечения специальной техники;
• применение на любых видах грунтов за исключением сильнопучинистых и с высоким уровнем грунтовых вод;
• возможность строительства даже при наличии значительных уклонов и неровностей на участке застройки;
• не требуется предварительная подготовка и выравнивание ландшафтной поверхности;
• минимальное время монтажа, не превышающее двух недель;
• недорогая и простая гидроизоляция;
• долговечность конструкции, достигающая 50 лет;
• уменьшенный расход материалов и низкая стоимость.

Среди недостатков обычно отмечают отсутствие подвального помещения и невозможность использования для капитальных кирпичных зданий с большим весом строительных конструкций.

Материалы и инструмент для работы

Перед тем, как правильно залить столбчатый фундамент, потребуется приобрести следующие материалы:

• портландцемент марки 400 или 500;
• щебень средней фракции;
• речной или промытый песок;
• чистая вода;
• стальная арматура диаметром не менее 12 мм;
• вязальная проволока;
• щиты или доски для опалубки;
• деревянные бруски;
• гвозди;
• битумная мастика и праймер.

Из строительного инвентаря и инструмента необходимо иметь:

• бетономешалку;
• широкую невысокую емкость для выгрузки бетона;
• совковую и штыковую лопату;
• молоток;
• ведра для растопки битума и переноски насыпных материалов;
• кисти для нанесения праймера.

Для выполнения разметки вам потребуется рулетка с лентой не менее 10 метров, прочный шнур и колышки. Проверка строительных отметок производится при помощи нивелира или гидравлического уровня.

Пошаговая инструкция

По своей сложности, устройство столбчатого фундамента является простым и может быть выполнено своими руками. Однако надежность основания в большой мере зависит от точного соблюдения технологии монтажа. Это касается пространственной конфигурации конструкции, применяемых материалов и соблюдения временных технологических перерывов.

Для того, чтобы сделать простой столбчатый фундамент своими руками, наша пошаговая инструкция предусматривает выполнение следующих этапов:

Упрощенный расчет конструкции

Правильное определение количества необходимых материалов и конструктивных особенностей фундамента производится на основании расчета. Для его выполнения требуются данные о:

• местоположении будущего здания;
• структуре грунтов на участке застройки;
• глубине залегания грунтовых вод с учетом сезонных колебаний;
• предельной глубине промерзания;
• весе строительных конструкций здания, мебели и внутреннего оборудования;
• собственный вес фундамента.

Подробный порядок и пример расчета столбчатого основания описан здесь.

В результате расчета определяется общее количество опорных столбов, общая площадь их сечения, места расстановки конструкция ростверка.

Разметка мест монтажа опорных столбов

Столбчатые опоры под ростверк должны быть установлены на всех углах будущего строения, на длинных участках стен более 2,5 метра, а также во всех местах примыкания простенок к наружным ограждающим конструкциям.

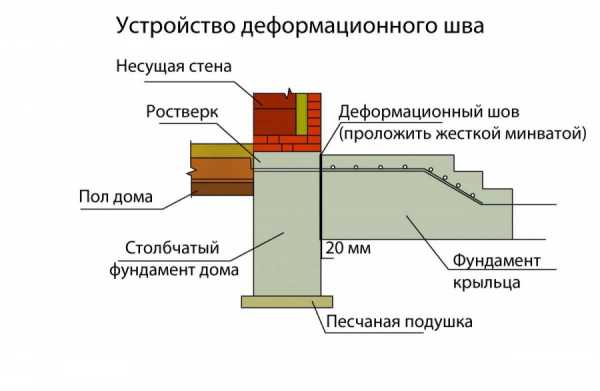

При этом под примыкающую веранду, крыльцо, террасу или флигель изготовление столбчатого фундамента должно производиться отдельно, для создания возможности устройства температурных и компенсационных швов в случае усадки отдельных частей здания.

Сечение столбовых опор определяется путем деления общей площади сечения на количество опор. При этом сечение отдельных столбов не может быть менее чем 200х200 мм.

К перекладине привязываются отрезки шнура, которые на своих пересечениях обозначают точное месторасположение монолитных конструкций.

Подготовительные земляные работы

После окончания разметки необходимо выкопать ямы под установку опалубки, армирующей конструкции и последующую заливку бетона. Глубина ямок определяется выбранным типом фундамента, который может быть:

• незаглубленным, с простым снятием поверхностного слоя грунта;
• мелкозаглубленным, до 70 см;
• заглубленным до точки промерзания грунта или ниже ее.

Размер откапываемых приямков должен быть как минимум втрое шире расчетного сечения столбов, чтобы обеспечить возможность установки опалубки и дальнейших гидроизоляционных работ. Общее выравнивание площади застройки при этом не требуется.

Ямы глубиной до 1,0 метра могут иметь прямые вертикальные стенки. В случае большей глубины необходимо предусмотреть наличие откосов. На дно каждой фундаментной ямы укладывается подушка из гравия толщиной 15 см и засыпается слоем речного песка толщиной 5 см. Оба слоя необходимо хорошо утрамбовать и хорошо пролить водой. Ширина подушки должна заполнять весь объем ямы в плоскости.

Армирование

Для обеспечения необходимой прочности опорных столбов, монолитная бетонная конструкция должна быть армирована вертикальными прутами диаметром 12 мм. Для поперечной перевязки вертикальной арматуры можно использовать пруты диаметром 8-10 мм, соединяя отдельные элементы вязальной проволокой.

Армирующая конструкция представляет собой пространственный параллелепипед, который устанавливается внутри опалубки на нижнюю опорную подушку из бетона. В верхней части арматура должна выступать на 10-15 см для с возможностью ее будущей увязки с армирующим поясом ростверка.

Установка опалубки

Самый простой и распространенный материал для установки опалубки в частном строительстве — это деревянные доски толщиной до 40 мм, сбитые в щиты при помощи гвоздей. Так же можно использовать плиты ДСП, листовой металл, водоупорную ламинированную фанеру. Для того, чтобы избежать возможного прогиба опалубочных щитов, рекомендуется устанавливать дополнительные распорки между стенкой ямы и щитом.

Отличным вариантом является использование мелкощитовой штатной опалубки на металлических рамах. Подобную опалубочную оснастку сегодня несложно взять напрокат. Ее сборка осуществляется при помощи специального инвентаря и обеспечивает самую высокую прочность и надежность конструкции при бетонных работах.

Для сборки опалубки не рекомендуется применять сухие доски, так как древесина в этом случае будет активно впитывать влагу и приведет к преждевременному высыханию бетона и снижению его качества. Допустимая минимальная влажность дерева не должна быть менее 25%. Хорошему удержанию влаги может способствовать применение ламинированных материалов или полиэтиленовых пленок.

Заливка бетона

После установки арматуры и опалубки можно приступать к заливке бетонной смеси. При больших объемах работ рекомендуется заказать доставку бетона заводского изготовления. Это значительно уменьшит общее количество работ и обеспечит более высокое качество бетона.

На вопрос о том, можно ли заливать столбовой фундамент частями, следует ответить, что это не запрещено, но не рекомендуется, чтобы схватывание монолитной конструкции происходило одновременно.

В случае приготовлении бетонной смеси своими руками, объемное соотношение цемента, песка и щебня следует принимать как 1:2,5:4. Для придания пластичности материалу в бетон можно добавить пластификатор или жидкое моющее средство.

Уплотнение бетона можно производить с использованием погружного вибратора, штыкованием или постукиванием по поверхности опалубки, если ее прочность это позволяет.

Гидроизоляция столбовых опор

Через 96 часов после бетонирования, опалубку необходимо снять и выполнить гидроизоляционные работы для защиты фундаментных опор от неблагоприятного воздействия влаги. Для этого поверхность столбов и опорных подушек необходимо загрунтовать битумным праймером, а после этого покрыть горячим битумом не менее чем за 2 раза. Грунтовку и битум следует наносить на всю поверхность столбов до верха.

Монтаж ростверка

Устройство ростверка, как и колонн, требует монтажа опалубки и продольного армирующего каркаса. Для изготовления опалубки применяются те же материалы, что и в случае возведения столбов. Арматура должна иметь продольные стержневые струны из стальной арматуры диаметром 12 мм, которые должны быть перевязаны с арматурой столбов.

Заливка бетона производится сразу по всему объему ростверка и обязательно уплотняется с целью удаления воздушных пузырьков из бетонного монолита. После схватывания бетона производятся гидроизоляционные работы для защиты конструкции.

Обратная засыпка

Приямки для установки опорных столбов после окончания работ должны быть засыпаны песком или щебеночно-песчаной смесью с послойным трамбованием. Для лучшей осадки насыпного грунта каждый насыпаемый слой рекомендуется пролить водой. Трамбовать в этом случае будет труднее, но качество уплотнения повысится.

В заключение

Возведение стен можно начинать не ранее, чем через 4-5 дней, но будет лучше, если готовый фундамент будет выдержан до начала на протяжении 4-5 недель. Это время может показать возможные просадки конструкций и их поведение под собственным весом.

Во время выполнения работ очень важно соблюдение строительной технологии и применение качественных материалов для армирования и приготовления бетона. Так же особо важным моментов является нанесение и закрепление гидроизоляции. Поэтому не следует забывать об обязательном грунтовании поверхности глубоко проникающим битумным праймером за 2-3 раза.

fundamentclub.ru

виды опор, плюсы и минусы, возведение своими руками, отзывы.

Из данной статьи вы узнаете, какими преимуществами и недостатками обладают опорно-столбчатые основания, мы детально рассмотрим технологические особенности фундаментов данного типа и разберемся с основными нюансами строительства опорно-столбчатых оснований своими руками.

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

• Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

• Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4:  Монолитный бетонный опорно-столбчатый фундамент

• Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5:  Опорно-столбчатый фундамент из бревен

Опорно-столбчатый фундамент плюсы

Для начала разберемся, в каких условиях имеет смысл обустраивать опорно-столбчатые фундаменты.

Применение любого вида столбчатых оснований ограничено весом возводимого здания — такие фундаменты не предназначены для строительства тяжелых кирпичных либо бетонных домов. Это неплохой вариант для легких одноэтажных построек из дерева, щитовых панелей и утепленных каркасов.

Среди характерных преимуществ всех типов опорно-столбчатых оснований можно выделить:

• Минимальные сроки строительства — полноценный опорно-столбчатый фундамент может быть возведен за 2-3 рабочих дня;
• Минимальная стоимость, в сравнении с ленточными и плитными основаниями, обусловленная значительно меньшим количеством требуемых материалов;
• Возможность обустройства своими руками, без привлечения спецтехники;
• Неплохая устойчивость к морозному пучению почвы, за счет чего к обустройству опорно-столбчатых фундаментов рационально прибегать при строительстве вспомогательных зданий на грунтах с большой глубиной промерзания;

Недостатки опорно-столбчатого фундамента

• Невысокая несущая способность ограничивает потенциал применения — подходит только для легких построек;
• Минимальная устойчивость к горизонтальному передвижению грунта, в результате чего велик риск перекашивания столбов — такой фундамент требует наличия надежной обвязки ростверком;
• Опорно-столбчатый фундамент не предусматривает возможность создания цокольного этажа либо подвала.

Рис 1.7:  Каркасный дом на опорно-столбчатом фундаменте из ФБС

Опорно-столбчатый фундамент из бетонных блоков

Наиболее распространенным видом опорно-столбчатых оснований является фундамент из бетонных блоков, для создания которого используются железобетонные либо керамзитобетонные блоки промышленного производства.

Железобетонные блочные конструкции обладают большим весом (до 3 тонн), из-за чего их укладка выполняется строительными кранами (на поверхности блока предусмотрены специальные петлеобразные зацепы). В мелкомасштабном строительстве такие блоки применяются крайне редко.

Керамзитобетонные блоки обладают гораздо меньшими размерами и весом, создание столбчатого основания с применением таких блоков может выполнятся своими руками.

Технология возведения опорно-столбчатого основания предусматривает шаг столбов в 2-3 метра (шаг может быть меньшим, если здание строится на проблемной почве), при этом опорные столбы должны равномерно размещаться по периметру стен постройки и обязательно присутствовать в точках пересечения стен и по углам дома.

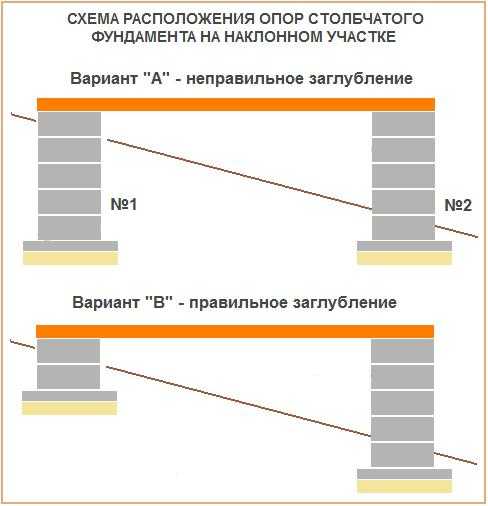

Высота одного столба может варьироваться в зависимости от уклона строительного участка — согласно технологии, на местности с естественным уклооном опоры должны иметь неравномерное заглубление в грунт, нередки случаи, когда с одной стороны здания опорный столб сделан из двух ФБС блоков, а с другой — из пяти.

Опорно-столбчатые фундаменты из ФБС, как правило, создаются с минимальным уровнем погружения в почву (в пределах 15-30 сантиметров). Обязательным условием является наличие уплотняющей подушки из песка и щебня, толщина которой должна быть не менее 20 сантиметров (по 10 сантиметров на каждый слой).

При кладке бетонных столбов ФБС блоки соединяются с помощью цементно-песчаного раствора либо специального клеевого состава. По завершению монтажа столбы покрываются гидроизоляционным материалом — толью либо рубероидом и начинается обустройство обвязки.

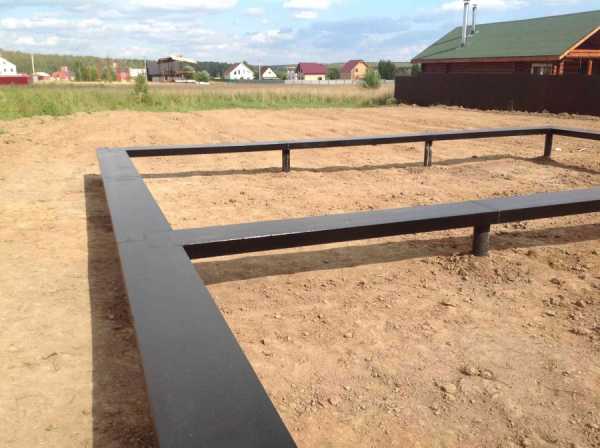

Ростверк на опорных столбах из ФБС блоков может выполнятся в виде монолитной железобетонной ленты, или представлять собою сборную конструкцию из бруса, двутавровой балки либо швеллера.

Опорно-столбчатый фундамент своими руками

Рассмотрим основные этапы строительства опорно-столбчатого фундамента из ФБС блоков своим руками:

• Подготовительные работы — участок очищается от растительности и мусора, удаляется верхний плодородный слой грунта на глубину одного штыка лопаты;
• Разметка — согласно проектным данным на почву переносятся контуры стен дома, по которым отмечаются места расположения опорных столбов. Разметка выполняется с помощью вбиваемых в землю колышек из арматурных обрезков и натянутой между ними бечевки;

Рис 2.0:  Разметка участка под фундамент

• Земляные работы — далее необходимо откопать ямы, в которых будут располагаться опорные столбы.

• Подсыпка — в ямы засыпается 10-ти сантиметровый слой песка, который проливается водой и утрамбовывается, поверх песка размещается слой мелкого щебня аналогичной толщины;

Рис 2.1:  Схема уплотняющей подсыпки под фундамент

• Бетонирование — в ямы заливается цементно-песчаный раствор на основе цемента марки М300, поверхность которого тщательно выравнивается, после чего выжидается 2-3 дня до остаточного отвердевания бетона;
• Кладка блоков — кладка ФБС выполняется с использованием аналогичного цементно-песчаного раствора, по завершению кладки высота столбов выравнивается по одному уровню и блоки покрываются рулонным гидроизоляционным материалом либо обмазываются битумной мастикой. Затем выполняется обратная отсыпка свободного пространства в ямах, при этом почва дополнительно уплотняется ручной трамбовкой;

Рис 2.2:  Отсыпка столбчатых опор из ФБС блоков песком

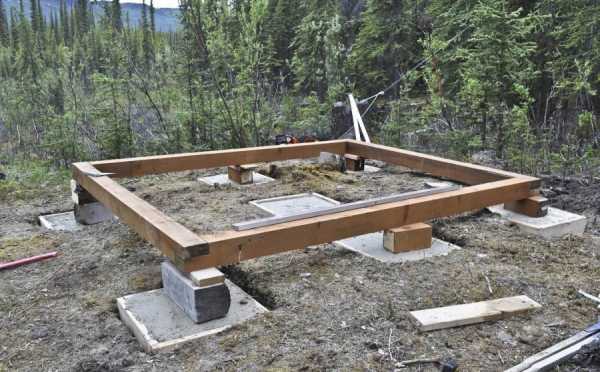

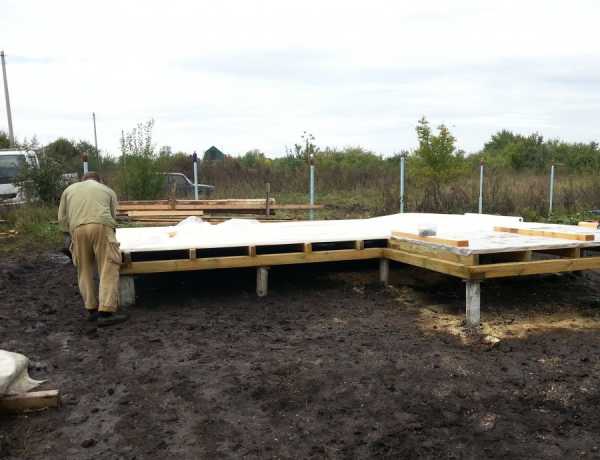

• Обустройство обвязки — при строительстве легких зданий рациональнее всего обвязывать столбчатый фундамент брусом, для этого на стыкующихся краях бруса необходимо выпилить пазовые соединения и уложить брус по конкуру фундамента так, чтобы соединяющиеся концы бруса лежали на опорных столбиках. Фиксация ростверка на столбах выполняется с помощью саморезов.

Рис. 2.3:  Обвязка опорно-столбчатого фундамента брусом

Опорно-столбчатый фундамент — отзывы

Предлагаем вашему вниманию отзывы людей, обладающих опытом строительства опорно-столбчатого фундамента.

Олег, 30 лет, Москва:

Геннадий, 32 года, Зеленоград:

Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники, на данный момент мы готовы поставлять сваи на объект Вашей стройки с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:

Статьи по теме

kommtex.ru

Столбчатый фундамент для каркасного дома своими руками: Пошаговая инструкция +Фото

Столбчатый фундамент – один из типов фундаментов, являющийся неплохой альтернативой, а иногда и единственным вариантов для строительства дома. Это фундамент, который устраивается на заглубленных столбах, выполненных из различных материалов.В некоторых случаях это фундамент намного экономичнее ленточного, к тому же может использоваться на «трудных» грунтах с повышенной влажностью, подверженных пучению.

Предназначение столбчатого фундамента

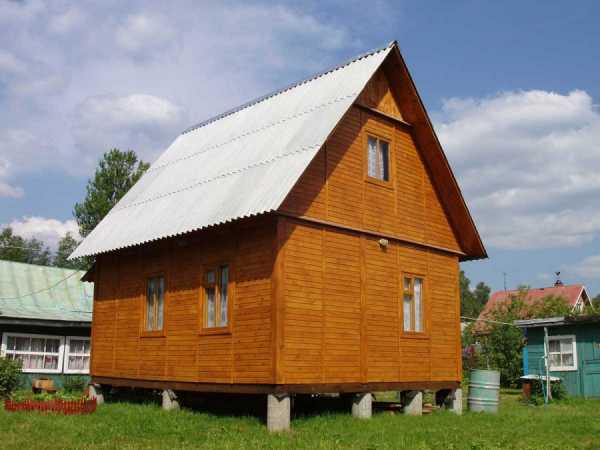

Столбчатый фундамент хорошо подходит для индивидуального строительства, обладает достаточной несущей способностью, и позволяет строить дома из дерева, каркасные и щитовые конструкции без подвала.

Плюсы и минусы фундамента

Почему выбирают столбчатый фундамент:

Плюсы

1. Столбчатый фундамент является экономически более выгодным, чем другие типы фундаментов. Его стоимость составляет, как правило, не более 18% от стоимости всего дома (для сравнения стоимость других типов фундаментов может достигать 30%).
2. Столбчатый фундамент дает меньшую осадку за счет отдельно стоящих опор фундамента. Уменьшение давления дает возможность уменьшить общую площадь фундамента.
3. Также данный фундамент менее подвержен воздействию пучинистых грунтов.

Минусы:

Столбчатый фундамент не рекомендуется устанавливать:

1. При горизонтально подвижных и слабонесущих грунтах.
2. Для крупногабаритного домового строения.
3. Если вы ограничены во времени и не хотите тратить его на возведение цоколя.
4. При резком перепаде высот на участке строительства (от 2 м.).

Устройство столбов. Используемые материалы

Опоры под столбчатый фундамент могут быть выполнены различных материалов, которые отличаются по своей прочности и стоимости. Выбор того или иного материала должен быть обусловлен, прежде всего, конструкцией дома (его массой и этажностью).

• Опоры столбчатого фундамента могут быть также выполнены из дерева. Это довольно недолговечный материал, поэтому используется сегодня крайне редко и в основном под малогабаритные деревянные постройки или террасы. Для обустройства опор из кирпича для мелкозаглубленного или незаглубленного фундамента используют хорошо обожженный кирпич-железняк, менее подверженный разрушению.
• Самый надежный и популярный вариант – опоры из бетонных армированных столбов. Для их возведения используют тяжелый строительный бетон.
• Также часто используются асбестоцементные или металлические трубы, которые используются в качестве несъемной опалубки и заливаются бетоном.
• Еще один вариант – опоры из плоского бутового камня.

Этапы установки опор пошагово

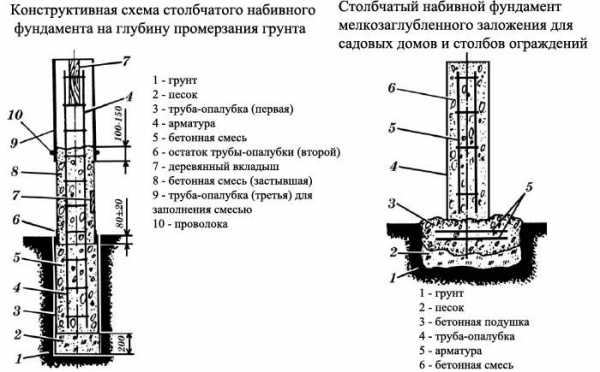

1. Заглубление столбчатого фундамента рассчитывается исходя из уровня промерзания почвы. К этой величине прибавляют 30 см и получают глубину установки опор.

2. Подготовительный этап включает расчистку строительной площадки и удаление растительного слоя земли (это около 30 см верхнего слоя почвы). На этом этапе строительная площадка также очищается от посторонних предметов и выравнивается.

3. Если почва под срезанным слоем преимущественно состоит из песка, то дополнительной его подсыпки не потребуется. На глинистых почвах необходимо обустроить песчаную подушку.

4. На следующем этапе начинается разбивка столбчатого фундамента, когда проект дома переносится на местность. Опоры располагают по периметру дома, на стыках стен и в местах наибольшей нагрузки. Совершая разметку будущего фундамента важно контролировать углы пересечения нитей, на углах они должны составлять ровно 90?. Мета установки столбов отмечаются, важно, чтобы они располагались на расстоянии не более 3 м. друг от друга.

Затем приступаем собственно к рытью ям под будущие опоры. Если глубина ям не будет превышать 1 м., то укрепления их стенок не потребуется. При большей глубине ям необходимо устанавливать защиту от обсыпания.

Глубина ям должна быть делана с учетом того, что дно ямы под столбчатый фундамент насыпается слой песка толщиной не менее 10 см. Ширина ямы делается на 20-40 см. больше ширины самого фундамента.

Песчаная подушка на дне ямы утрамбовывается и выстелается рубероидом или полиэтиленом для предотвращения ухода воды из бетона, заливаемого в яму.

Обустройстово опалубки столбчатого фундамента

На следующем этапе переходим к обустройству опалубки. Она выполняется из досок или металла. Если края ямы не обваливаются, то вместо опалубки можно использовать полиэтилен или рубероид. Также функцию опалубки могут выполнять трубы из железа, асбеста или керамические.

Наиболее предпочтительной является опалубка под столбчатый фундамент из сырых узких деревянных досок. Для сохранения связывающих свойств бетона и препятствования выхода воды из смеси сухие доски предварительно вымачиваются.

Уровень высоты столбов регулируется на одной высоте.

Ростверк столбчатого фундамента

В зависимости от выбранной технологии различают монолитный, сборный или сборно-монолитный ростверк.

При устройстве монолитного ростверка можно быть уверенным в жесткости и долговечности возводимого фундамента. До начала заливки бетонной смеси необходимо установить арматурный каркас и соединить с ней все перемычки опор столбчатого фундамента при помощи проволочной скрутки или сварки.

Далее по всему периметру фундамента монтируется опалубка и заливается бетонная смесь. После заливки бетонный ростверк изолируют, дабы избежать атмосферных воздействий, и оставляют набирать прочность на срок до 28 дней. После этого приступают к установке плит перекрытий и собственно возведению дома, отлично подходит этот фундамент для каркасного дома, при этом этот фундамент легко производится своими руками.

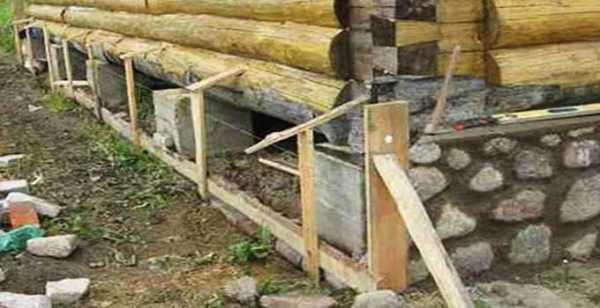

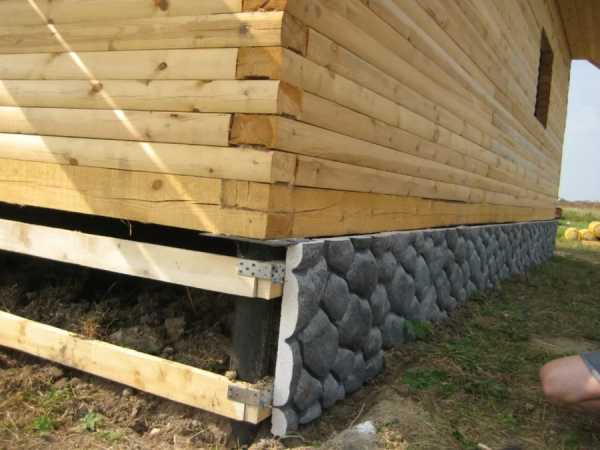

Забирка фундамента — ограждающая стенка между столбами

Так как во многих регионах подпольное пространство дома нуждается в дополнительном утеплении, при возведении здания на столбчатом фундаменте не следует забывать об этапе устройства забирки – ограждающей стенки между столбами.

Забирка призвана защитить пространство под домом от сора, атмосферных осадков и т.п. Она укладывается на собственное основание из бетонной стяжки и делается высотой не менее 40 см. и зависит от высоты цоколя здания. Со столбами забирку не связывают.

Гидроизоляция

Важным шагом является гидроизоляция столбчатого фундамента. Она осуществляется при помощи двух слоев рубероида, переложенных битумом, или цементного раствора с песком.

Как рассчитать нагрузку столбчатый фундамент — видео

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:
