Как сделать мангал из газового баллона своими руками? Чертеж и размеры мангала

Здравствуйте, гости моего блога! Думаю все у кого есть дача или свой огород возле дома мечтают о классном и красивом мангале. Который в свою очередь прослужит очень долго. А самое главное такому искусству можно позавидовать.

В одной из моих статей уже было рассказано, как сделать мангал из металла своими руками. Но по просьбе читателей, которых интересуют такие заготовки,  было решено показать ещё интересные способы изготовления.

Но запомните, так как будем работать с газовым баллоном, то будьте предельно осторожны. Следуйте всем инструкциям, чтобы не произошло взрыва и других не нужных последствий, вроде травм.

Что нам нужно, чтобы собрать красивый и качественный мангал? Ну конечно же сам газовый баллон. Без болгарки и сварочного аппарата с электродами тоже не обойтись. Также мел, карандаш или чертилку по металлу. Ну и соответственно куски листового железа с профильными трубами. А чтобы навести приятный вид и красоту, это конечно же зачистной диск и термостойкая краска.

Да кстати, не забудьте определиться с местом куда его поставить. Так как он очень тяжёлый и с одного места на другое, одному человеку мангал не потаскать. Ну ладно не будем ходить вокруг  да около, давайте уже приступим к самому устройству.

Содержание

Самодельный мангал из газового баллона с чертежами и размерами

Когда-то у нас в доме был сжиженный газ в баллонах. Но совсем не давно протянули природный и сами газовые ёмкости стали практически не нужны. Долго думал, что с ними делать, хотел уже продавать. Но пересмотрел интернет, посоветовался с друзьями и было решено сварить мангал. Можете посмотреть, что из этого получилось.

Но прежде чем начать, нужно подготовить баллон к разрезу. А чтобы это было безопасно нужно следовать точным инструкциям.

Помните, любая газовая ёмкость, полная или пустая, очень опасна. Поэтому открытый огонь или механическое повреждение может стоить жизни.

Что нам сделать, чтобы обезопасить себя:

1. Для начала нужно открыть вентиль. Делается это против часовой стрелки, как показано на каждом баллоне.

2. В открытом состоянии оставляем его на сутки, чтобы все газы максимально улетучились.

3. Теперь нужно слить конденсат, как его ещё называют газолин. Он тоже сильно горюч, поэтому очень опасен. Практически не испаряется, примерно такой же как бензин.

Когда будете его сливать, то лучше делать это где-нибудь подальше от гаража. Так как запах очень не приятный и остаётся на долгое время. Вашим соседям такое точно не понравится.

4. Теперь избавляемся от остатков газа. Лучше всего это сделать наполнением баллона водой. Но для этого нам нужно осторожно спилить ножовкой по металлу фиксатор на вентиле. Их может быть один или два.

С другой стороны вытаскиваем стержень фиксатора.

5. Гаечным ключом откручиваем верхушку вентиля.

6. У нас появилось отверстие, через которое мы будем заливать воду.

7. Чтобы, как можно быстрее залить воду в баллон, идём в авто магазин и покупаем переходник для топлива.

Болгаркой по всей длине делаем на нём насечки

8. Надеваем на трубку тоненький шланг, а саму её втыкаем в баллон. Таким образом заполняя ёмкость водой, скопившиеся газы будут выходить через проделанные разрезы. Далее берём ведро с водой и краном и надеваем на него другой конец шланга. Заполняем баллон жидкостью.

9. Переходим к распилу. В верху где был вентиль, болгаркой аккуратно пилим по кругу. Воду из баллона выливать не нужно. Делаем это вместе с ней.

Не нужно делать сразу глубокий рез, иначе диск от болгарки закусит, он может разлететься, а это приведет к травмам.

10. Теперь, когда вентиль срезали, можно сливать воду и приступать к разметке баллона. Но в начале с помощью болгарки и лепесткового круга нужно очистить его от родной краски. Конечно работа не из лёгких, так как на это было затрачено 2,5 часа.

11. Далее меняем диск на отрезной и удаляем нижний ободок. Также счищаем ржавчину и краску.

12. Разметку и чертёж баллона начинаем от центрального сварочного шва, который идёт по всей его длине. С помощью рулетки в одну из сторон от шва отмечаем 24 см., делаем это и снизу и сверху. Затем соединяем эти две отметки.

13. Теперь в обратную сторону, уже от нашего шва, также откладываем черту на 24 см. с двух сторон и проводим линию.

14. Далее на линии, которую чертили последней, делаем отметку по 3 см. от верхнего и нижнего сварочного шва баллона.

15. От этой отметки, только уже которая сверху, каждые 8 см. отмечаем чёрточки. В этом месте можно будет сверлить отверстия под шампуры.

16. Ну и это ещё не всё. От длинной линии, где у нас отмечены отверстия под шампура, делаем отметки сверху и снизу по 10 см. чертим также полоску.

17. На этой линии от сварного шва откладываем по 4 см. с одной и с другой стороны. Это будет крышка.

18. На том этапе нам нужно крутануть баллон до той черты, которую мы первой чертили и также сверху отступить от шва по 4 см.

Делаются отступы для того, чтобы при резке крышки нам не попасть на металл, который находится вторым слоем внутри баллона. Когда будем резать крышку.

19. Далее малярным скотчем соединяем метку от первой линии, до метки линии, которую мы чертили рядом с чертой под шампура.

20. Вырезаем крышку.

Обратите внимание, резать нужно рядом с той линией, которая была отложена на 10 см. от шампуров. То есть задняя часть крышки. И ещё один секрет, после первого реза по всей длине, чтобы в последствии не ловить крышку нужно сразу приварить шарниры.

21. Отрезаем нашу крышку, но не до конца. Нужно оставить 1 см., не срезая его, чтобы в последствии, когда будем дальше резать она у нас не открывалась и не закрывалась.

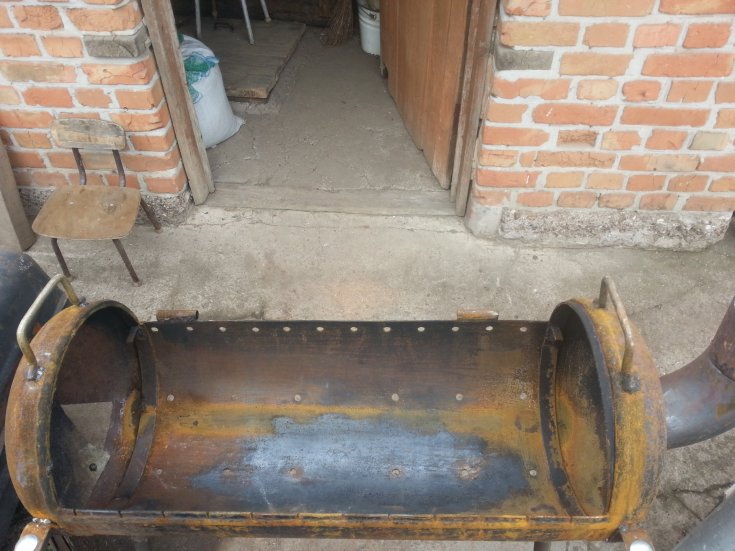

22. Прожигаем сваркой отверстия, где мы чертили под шампура. Если хотите, чтобы они были аккуратней, то лучше их высверлить. Сразу же их с помощью болгарки зачищаем.

23. Чтобы крышка не откидывалась далеко назад, возле шарнира привариваем кусочки уголка, примерно по 2 см.

24. Верхняя часть нашего мангала готова. Осталось вырезать отверстия для попадания воздуха.

Кстати, лучше всего сделать это сбоку а не на дне. Так оно будет меньше забиваться жирами от шашлыка.

25. Делаем разметку под отверстия для воздуха. От длинного сварного шва с каждой стороны отмечаем 10 и 20 см. Обе эти линии соединяем.

26. По этим двум линия делаем чертёж, каждые 5 см. Полученные метки соединяем.

27. Теперь болгаркой нужно прорезать короткие чёрточки от длинной до длинной линии.

28. С другой стороны от сварного шва проделываем тоже самое.

29. Закрываем наше отверстие, которое осталось у нас после срезанного вентиля. Его лучше сделать, чтобы оно было съёмным и через него можно было выкинуть весь шлак.

30. Теперь кусочек металла, который мы оставляли 1 см. спиливаем и открываем крышку.

31. С другой стороны, напротив отверстий, куда кладётся крышка, проделываем маленькие треугольнички для передней части шампуров. Примерная глубина пропила 8 мм.

Источник: https://youtu.be/eJsLXkFAVRQ

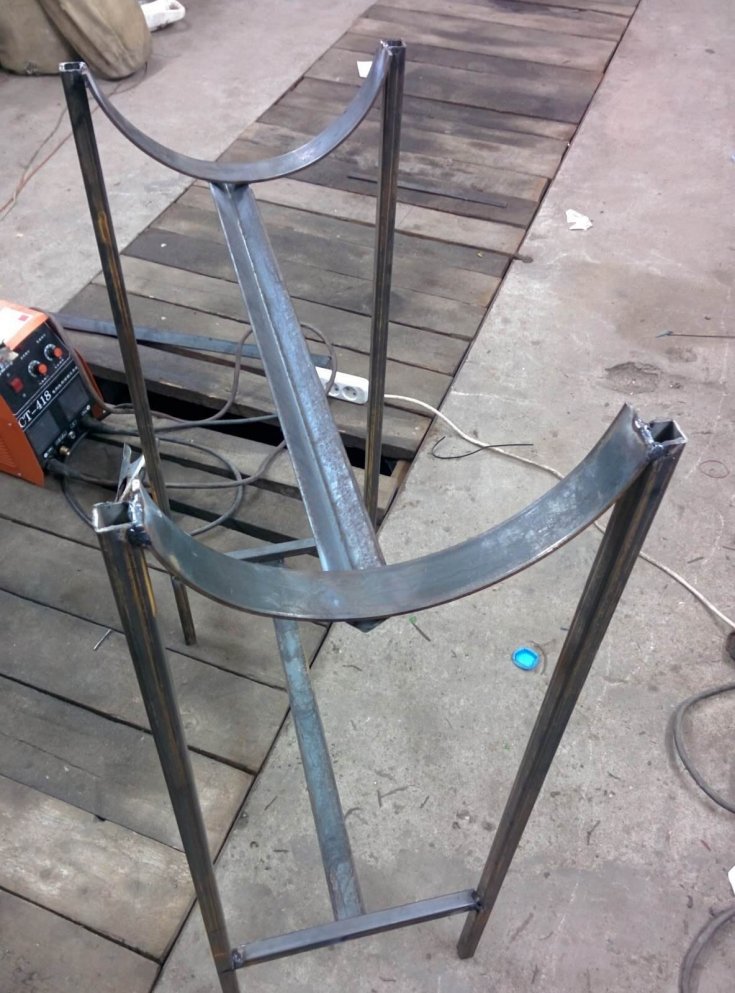

32. Теперь давайте сделаем подставку под мангал. Для этого из профильной трубы 20 мм. отрезаем четыре штуки по 75 см., шесть шт. по 60  и две по 24 см. Ещё нам понадобится кольцо, которое мы срезали с баллона. Для его углубления в нашу конструкцию.

33. Свариваем конструкцию, как показано на фото. Сварные швы зачищаем. Чтобы баллон не шевелился, к нему можно приварить пластины.

34. В принципе, мангал и подставка под него  готова, можно уже красить термостойкой краской. Но кому интересно, можно сделать колёсики для переноса нашей шашлычницы и полки. Будет вообще круто. Также из черенка от лопаты можно приделать ручку для открывания крышки.

Ну вот и всё переходим к следующей главе. Думаю первый способ вам очень понравился. Если что не понятно, спрашивайте  в комментариях.

Мангал из маленького газового баллона (27 литров)

Если вы мечтаете о перевозном и более лёгком мангале, чем вариант выше, предлагаю посмотреть, как сделать из маленького 27 литрового баллона. Кому-то такой подойдёт больше. Но в начале нужно его приобрести. Думаю в наше время это не составит большого труда.

Нам понадобится:

  • Болгарка
  • Лепестковый круг
  • Отрезной круг
  • Молоток
  • Ключ на 30
  • Рулетка
  • Маркер
  • Аппарат сварочный с электродами

1. Для начала, стравливаем остатки газа с баллона. Скажу сразу процесс не такой быстрый. Нам необходимо удалить всё.

2. Кладём его на землю и ключом на 30 откручиваем вентиль.

3. Всю оставшуюся жидкость в баллоне выливаем. Только делать возле дома этого не нужно. Так как запах может стоять очень долго и соседям такое может не понравится. Оставляем на неделю просто постоять.  Многие выжигают газ из него. Я же даю ему постоять, чтобы оставшиеся газы улетучились.

4. Дальше заливаем его водой до самого края и забиваем вместо вентиля деревянную заглушку.

5. Приступаем к чертежу и разметке баллона. На нём имеются сварочные швы, 2 кольцевых и один продольный, вот от них и начнём размечать наш будущий мангал. От продольного отступаем 8 см. и проводим линию.

6. Берём  болгарку и разрезаем по линии которую чертили. После этого нужно приварить петли, но предварительно зачистить краску в местах сварки.

Если мы не приварим шарниры сейчас, то после того, как дальше очертим и разрежем, это будет сделать не удобно.

7. Продолжаем дальше делать разметку на баллоне. Теперь уже от разрезанной линии по кольцевым швам чертим с двух сторон примерно до половины баллона и  соединяем их. Далее с помощью болгарки делаем разрез и открываем крышку. Вот что у нас должно получится.

Источник: https://youtu.be/yRdIdSw_nTE

8. Очищаем лепестковым диском родную краску с баллона, она не нужна так как будет гореть.

Не забудьте очистить крышку от заусенцев, чтобы не порезаться и не получить травму.

9. Далее как показано в первом варианте с большим баллоном делаем разрезы для забора воздуха. Просверливаем или выжигаем под шампура отверстия. Ну и конечно же красим готовый мангал.

Кстати, ручку на крышку лучше сделать деревянную, чтобы не обжигать руки при открывании.

Видео о том, как сделать мангал-коптильню своими руками

Не давно лазил по интернету и нашёл интересное видео, как сделать гриль, мангал, барбекю и даже коптильню. Но и это ещё не всё, самое интересное то, что это вся конструкция из одного автомобильного газового баллона. Поэтому удобная и лёгкая в эксплуатации. Автор всё хорошо и подробно рассказывает. Посмотрите и увидите сами, какой нужный мангальчик получился.

Думаю видео всем понравилось. Если смастерить такой мангал, то его можно брать на природу, отдых, дачу и готовить в нём не только шашлык, но и другие вкусные блюда.

Ну вот и всё на сегодня выбирайте нужный для себя вариант, изготавливайте и пользуйтесь. Вкусного вам шашлыка! Кстати, как его сделать можно посмотреть в этой статье.

Мангал из газового баллона своими руками

Каждый человек, живущий в частном доме хоть раз задумывался над тем, что очень хотел бы себе гриль на заднем дворике. Американская культура приготовления пищи на гриле была очень романтизирована как фильмами и сериалами, так и всяческими клипами, или книгами.

Но на самом деле, данный вид досуга – довольно приятен. Он схож с нашей культурой приготовления шашлыков. А ведь по сути – что шашлыки, что стейки или сосиски, приготовленные на гриле, отображают одну и ту же потребность – свежий воздух и вкусная еда. Поэтому, если человек устал от привычных шашлыков, то гриль – отличная замена.

Содержимое обзора:

Гриль

Гриль – довольно интересная вещь. О нём можно рассказывать много и долго, но зачастую вопрос стоит в цене. Хоть Данный товар и сложно назвать дорогим, но наша душа повёрнута на экономии и мыслях в стиле: «Но можно найти дешевле», или «Дешевле будет самому сделать». А ведь и вправду, стоимость гриля будет больше стоимости нашей самоделки в несколько раз.

И так, давайте уже перейдём к выбору основы. Мангал? Нет, очень тонкий. Ведро? Та же проблема, в добавок – ведро – не очень уж удобно использовать. Тогда что?

Заглянув в гараж можно найти много чего интересного, как например старый газовый баллон, который может быть того же возраста, что и нашедший его человек.

Видов баллонов есть много и можно даже сделать мангал из маленького газового баллона своими руками, но использовать мы будем исключительно пропановый, просто был именно он.

Начнём

Для начала нужно избавиться от остатков газа. Даже с учётом того, что это может быть баллон, пустующий уже в течение нескольких лет, там скорее всего есть газ.

В некоторых видео изготовления мангала из газового баллона своими руками этот факт упускается, но он очень важен, ведь здоровье всегда должно быть на первом месте.

">

🔥 барбекю и гриль своими руками, чертежи

Неудивительно, то, что на частной территории имеется газовый баллон, но удивительно, что он до сих пор не превратился в полезную вещь для создания ароматных сочных шашлыков и других блюд.

Не будем терять время и узнаем, как сделать мангал из газового баллона своими руками.

Зачем озадачиваться поиском места для ставшего ненужным баллона, если можно сделать из него функциональную и очень нужную вещь?

Какие мангалы из баллонов бывают

Можно сделать разные виды мангалов, используя ненужный газовый баллон.

Самое простое решение — сделать ёмкость без крышки. Она может выглядеть незамысловато и просто, хотя никто не запрещает проявить фантазию и сотворить буквально произведение искусства.

Пропановый баллон становится простым мангалом

Кто любит проводить время за барбекю, тот соответственно и подбирает аналогичный тип жаровни. Часть баллона срезают, превращая её в дверцу на петлях. На ёмкости располагают сетку, а под ней угли.

Можно сделать и барбекю

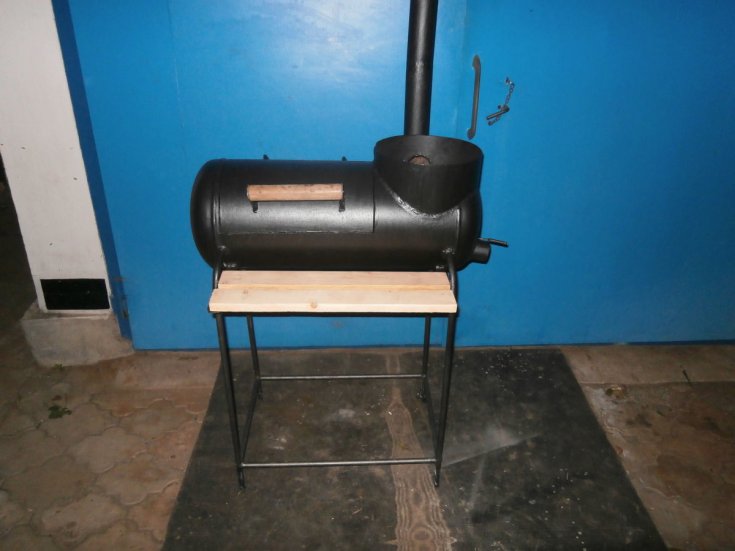

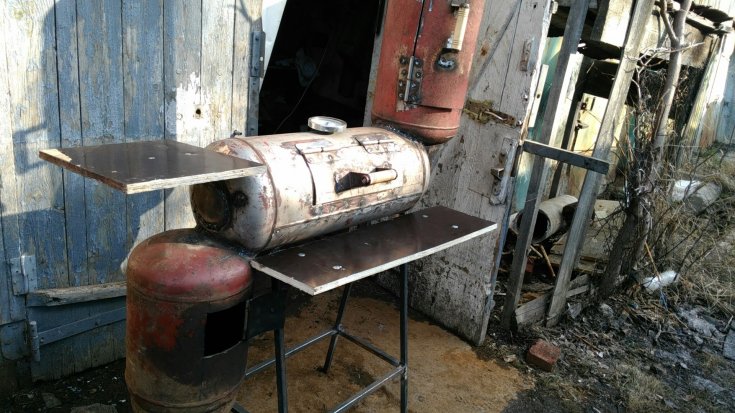

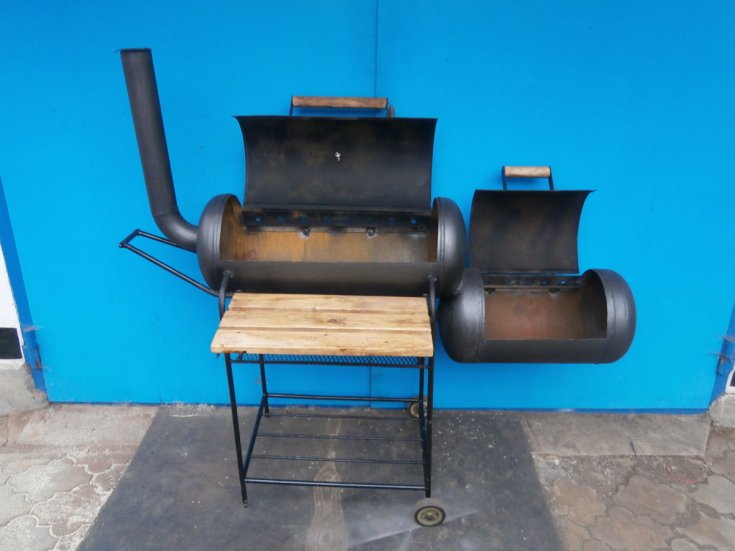

Более сложно сделать коптильню и смокер, но труд окажется полезным. В коптильне нужно соорудить топку, чего нет в обычном мангале. Важно соблюсти герметичность изделия. Чтобы соорудить такую разновидность можно приварить к первой ёмкости другую и обустроить дымоход.

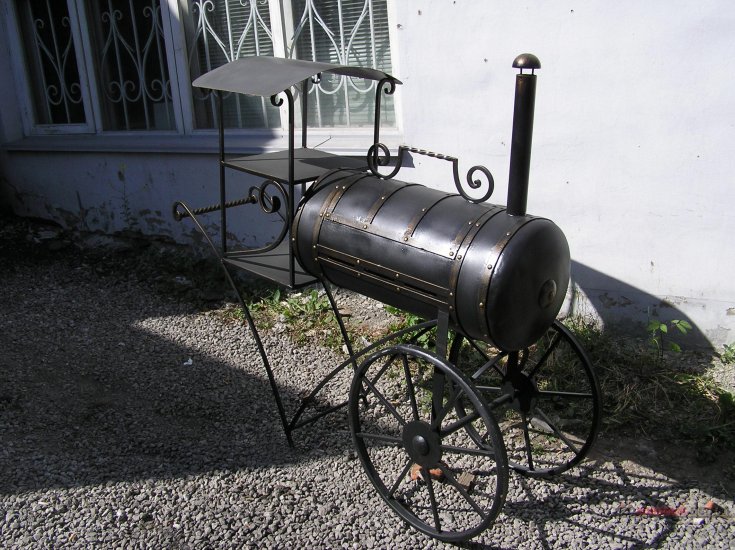

Смокер тоже аналог «паровоза», но гораздо функциональнее остальных типов мангала: здесь можно и жарить, и обжаривать, и коптить, и делать гриль.

Времени на работу над таким мангалом много не требуется

Газовый баллон прочен, долговечен, легко выдерживает высокую температуру, потому это прекрасный материал для шашлычницы.

Вам будет интересно: Печка из автомобильных дисков

Для того, чтобы сделать всё-таки желаемое изделие, разбираются, из каких элементов состоит мангал из баллона:

  • съёмная или открывающаяся и закрывающаяся крышка;

  • ручка для крышки и ручки для переноса самого агрегата;

  • петли для крышки или стойки для съёмной детали;

  • уголки, которые используются в нескольких целях;

  • продукты горения могут вырываться вверх, через открытую крышку, но лучше сделать дымоход;

  • без ножек тоже никуда: они могут быть стационарными и грандиозными, или тонкими и прочными, но мобильными. По высоте ножки не должны вызывать боли в спине во время готовки;

  • полочка для топлива будет очень кстати;

  • Дополнительно можно соорудить и навес, тогда колдовать над приготовлением пищи можно будет в любую погоду. Полочки для продуктов тоже будут полезными.

Если организовать рядом столик, то можно счесть самого себя счастливцем.

Работа интересная, а, главное, нужная

Необходимый для работы инструмент

При создании оборудования, нужно разработать эскиз будущего изделия, приготовить набор инструментов.

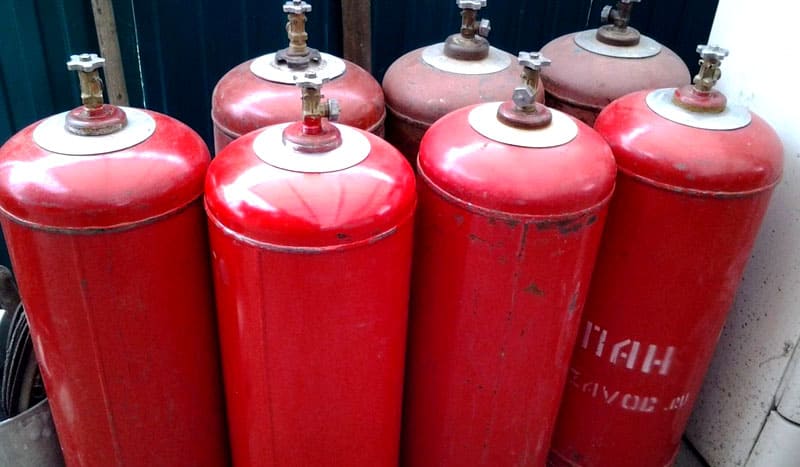

Баллон может быть любой, но цилиндрический, с объёмом в 50 л. Идеально подойдёт ёмкость для хранения пропана. Никто не запретит оборудовать себе небольшую шашлычницу из традиционного баллона в 27 л. Можно брать автомобильный баллон для газа на 50-80 л.

Благо использованный баллон можно и приобрести, и просто забрать у того, кому он стал не нужен

Для нашей цели подходит высоколегированная и низкоуглеродистая сталь, именно из такой и сделаны газовые баллоны. Такое изделие будет служить долго и исправно, коррозия его вряд ли побеспокоит.

Кроме основного агрегата нужны отрезки стальных труб, металлические уголки и ручки. Если планируется откидная крышка, то можно приготовить дверные петли к баллону.

Если утром начать работу, то с финишной отделкой, на следующий день можно будет уже готовить шашлык

Когда решено оборудовать изделие дымоходом, нужно рассчитывать на трубу с Ø 100 мм и коленом в 90°.

Если хочется барбекю, предусматривают решётку

Для фиксации можно пользоваться болтами, гайками, заклёпками. Декоративность обретается за счёт разных элементов, а также грунта, краски и растворителей.

Но ничего не выйдет без варочного аппарата, электрической болгарки, дрели и подходящими свёрлами, электродов в 3-4 мм, струбцины, дисков под болгарку, кёрна, разводных и гаечных ключей.

Подготовительные работы

Первым делом создаётся эскиз — нужно представлять себе результат работы.

Детальная проработка вряд ли имеет смысл, достаточно чертежа с указанием габаритов, размещения поддувала и наброском декоративных элементов. Чертёж помогает разобраться, как присоединить все детали.

Делаем всё по чертежу

Схема коптильни

После того, как чертёж и весь инструментарий готов к активным действиям, начинают избавляться от газа внутри ёмкости, если таковой там имеется.

Как выкачать газ из газового баллона

Сначала вспомним о мерах предосторожности, взрыв в наши планы не входит. Кажется, что раз вентиль откручен, то и газа внутри не осталось — резка металла подождёт. В ёмкости могут остаться пропан и конденсаты.

Мыльная пена подскажет, есть ли опасность в виде остатков газа.

Вопросы безопасности на первом месте

Для удаления конденсата нужно перевернуть тару на некоторое время. А взрывоопасные вещества окончательно покинут её если на несколько часов залить баллон водой. Только потом начинают резку и сварку. Во время спила нужно лить на место резки воду.

Разметка баллона

Если мы говорим о ёмкости в 50 л, то диаметр её наружной части будет равен 96 см. Этот показатель делят на 4, получив 24 см. Разметка производится относительно продольного шва. Эта линия и укажет, где делать замеры, что исключит перекосы.

На самом деле нет ничего сложного в изготовлении мангала

От шва отмеряют в обе стороны по 24 см, проводя там линии. После тару ставят в горизонтальное положение, шов должен оказаться внизу. Под шампура также производят разметку.

От круговых швов отмеряют 3 см в каждую стороны. Дальше отмечают по 8 см, в результате получится 6 точек, в которых создаётся по отверстию с диаметром в 1 см.

И никаких расчётов, всё уже готово

Там, где проходит линия для разметок, высчитывают 10 см вверх. Но можно сделать проще, отмерив от центрального шва 34 см.

После размечают местонахождение крышки. Нас интересует первая и последняя отмеченные линии. Между ними чертят линии, которые расположатся в 3 см от кругового шва.

Распил газового баллона под мангал

Баллон нужно разделить на два элемента. Делают это, двигаясь максимально близко вдоль сварного шва. Боковые стенки не трогают, они прекрасно заслоняют от пламени и помогут в поддержании температуры.

Процесс недолгий

Нельзя повреждать боковые кольца, ведь они являются опорой для крышки.

Делаем крышку мангала

После распила приступают к сборке самодельного изделия и сварке его деталей. Начинают с крышки и ручки мангала. Если работа производится одним человеком, нужно на время зафиксировать крышку посредством заклёпок. Петли нужно расположить на одинаковом удалении друг от друга.

Пользоваться мангалом с отрывающейся крышкой очень удобно

Если планируется сделать съёмную крышку, то петли не нужны. Крепятся металлические планки поперёк, они не дадут крышке проваливаться внутрь.

Можно предусмотреть фиксацию крышки мангала цепями или уголками

Ручки должны быть только металлическими: и дерево, и пластик не выдержат подобной эксплуатации длительное время. Для фиксации ручек пользуются болтами. Для них нужны отверстия и крепёж.

Делают ручки из металлического прута, сгибая его и просто приваривая к крышке.

Ручка может быть из металла и деревянного бруска, в идеале обработанного антипиреновым составом

Струбцины позволят образоваться плотному соединению деталей, без зазоров, что позволяет делать работу качественно.

На этом же этапе внутри на продольных краях приваривают уголки, которые исключат возможную деформацию. Также это удобно из-за образующегося выступа, который послужит для размещения решётки или шампура.

Приварка ножек

Высота мангала должна быть удобной для эксплуатации. Определив её, занимаются ножками. Прекрасно подходят ножки от старинной швейной машинки или профильные трубы. В любом случае для устойчивости жаровни понадобится приварить площадки к ножкам. Это нужно для того, чтобы предотвратить продавливание изделия в грунт.

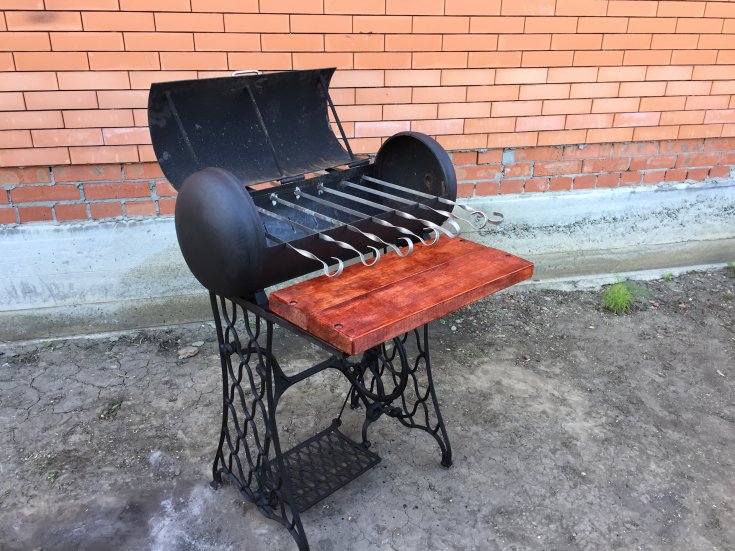

Ножки от машинки «Зингер» восхитительны в тандеме с мангалом

Для комфортной эксплуатации мангала удобнее всего сделать ножки высотой в 30 см.

Для прикрепления нужно просверлить в нижнем основании ёмкости четыре отверстия. В каждое вставляются болты резьбой наружу. По желанию элементы затягиваются или привариваются. Наверху каждой ножки крепятся болтовые гайки, а их уже прикручивают к дну изделия.

Можно подойти к работе над мангалом из-под баллона от газа более масштабно

Как сделать дымоход к мангалу

Где был вентиль, производится установка дымоходной трубы. Её приваривают. Стоит сказать, что это не обязательный элемент, ведь шашлык можно жарить и при открытой крышке.

Просто, удобно

Дымоотводная труба облегчает создание вкусного блюда, ведь продуктам дым придаёт особенный аромат, а вот любителей дышать им нет.

Площадка для шампуров и сетки

Отверстия для шампуров должны быть сделаны заранее. Стандартно располагают 6 шампуров, это очень удобно. Если ранее отверстия сделаны не были, то отступаем 10 см вниз от верха ёмкости без учёта крышки, на месте её выреза.

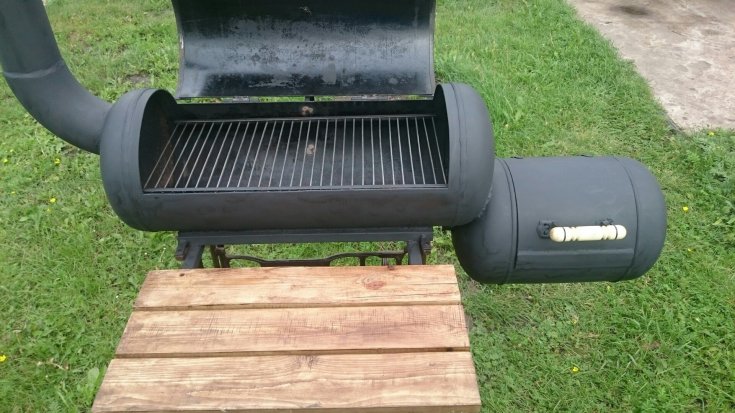

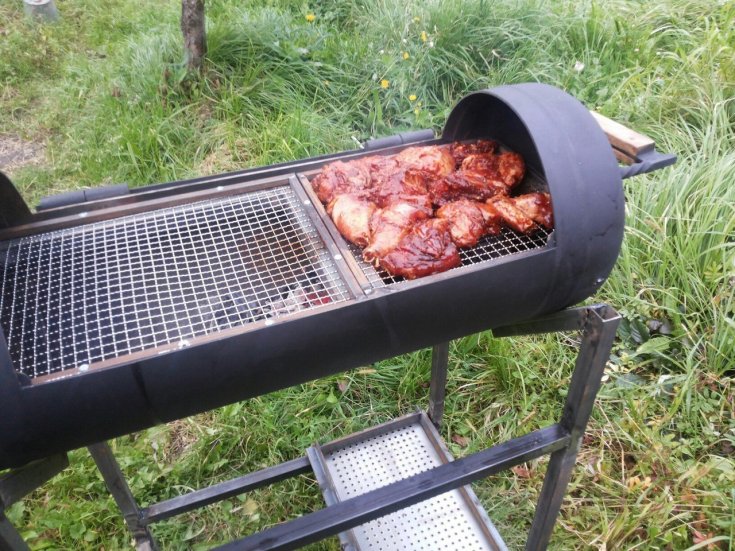

Сетка удобна и позволит сделать больше видов блюд

Отступают по 10 см с каждой стороны, точки соединяются и делается разметка: метки ставят через 9-10 см. Отверстия делают дрелью, сначала используя сверло 4 мм, а затем на 10 мм. Фаски можно сбить сверлом на 12 мм. Пазы вырезают болгаркой с наружной стороны.

Теперь требуется закрыть крышку и перенести на неё отметки и сделать по ним вырезки — когда шампура установлены, крышка будет закрываться достаточно плотно.

Ещё один оригинальный подход к обустройству места под шампура

Под гриль и барбекю нужна сетка, можно выйти из положения, приварив металлические полки как раз между отверстиями для шампуров. Нужен уголок, из которого понадобится нарезать несколько заготовок по 3 см. Их следует приварить к стенкам. Сетка должна встать ровно по периметру, для неё нужно всего шесть точек опоры.

Для аккуратности сварки места зачищаются, острые углы срезаются.

С такими отверстиями под шампура очень удобно готовить

Если есть готовая сетка из нержавейки, ячейки которой имеют размер 10×10 мм, 15×15 мм, то это прекрасно: изделие приваривается по периметру посадочных мест.

Система поступления воздуха

Мы уже сделали разметку линии, которая укажет место для подачи воздуха. Напомним, что линию можно найти в 10 см поблизости продольного сварочного шва с обеих сторон.

Для работы берут сверло в 8 мм и делают отверстия по отметке. Если брать диаметр, превышающий это значение, то в процессе эксплуатации мангала из газового баллона можно столкнуться с тем, что горящие угли будет высыпаться через них наружу.

Отверстия для поступления воздуха сверлят на любом этапе создания жаровни

Покраска и декор готового мангала

Само изделие готово к эксплуатации, но останавливаться на этом этапе совсем нецелесообразно. Поверхность покрывают кремнийорганической эмалью, которая должна обладать отличной термостойкостью. Переживать за сохранность покрытия не стоит, оно выдержит нагрев до 600°С.

Обычно красят в чёрный, серебристый

Так же при возможности пользуются порошковой термокраской, но есть сложности в таком нанесении, здесь нужен обжиг под очень высокой температурой в печных условиях.

Как вариант подходит оксидирование, которое служит антикоррозийной обработкой изделия.

Без обработки нельзя

От ржавчины небольшой мангал можно защитить обработкой его корпуса раствором серной кислоты (5%). После этого изделие кипятят в хозяйственном мыльном растворе с высокой концентрацией. Затем нужно проваривать ёмкость полчаса в едком натрии.

Мангал обрабатывают в любом случае, ведь даже самое хорошее железо и сталь со временем начинают ржаветь.

После обработки изделие всё равно в холодное и ненастное время года прикрывают от погодных явлений или переносят под укрытие.

Пользуясь изделием, сделанным собственными руками для любимого загородного дома или дачи соблюдают правила. Когда разводят огонь, внутреннюю зону делят на 2 части: в одной будет собираться жар, там готовят мясо, а другая образует более низкую температуру, на ней запекаются рыбные блюда и овощи.

Видео об изготовлении мангала из газового баллона

Фото мангалов и барбекю из газовых баллонов

Интернет пестрит оригинальными решениями мангалов из газовых баллонов, сделанных руками, как любителей, так и опытных мастеров. Ограничением служит только фантазия и, конечно, навыки. Если вам хочется не просто функциональную жаровню, а нечто более поразительное, то вот ряд интересных решений.

Классный поезд-мангал, таким можно украсить любой участок

На таком мангале-самолёте и мясо вкуснее

Ещё вариант паровоза-мангала

Креативное решение благодаря трём дымоходам с отделкой под головы Змея-Горыныча

Элегантность и функциональность шикарного и аккуратного мангала

А каким будет ваш мангал из пропанового баллона?


От профи: мангал из газового баллона своими руками, фото, чертежи
C:\Users\User\Desktop\мои роботы\IMG_20180213_082343.jpg

Доброго времени суток уважаемые читатели нашего журнала.

Меня зовут Ростислав, мне 37 лет и я – строитель с двенадцатилетним стажем. Сегодня поговорим с Вами об отдыхе на природе. А природа как известно — это друзья, семья и шашлыки. Чтобы приготовить мясо на природе, можно использовать всякие подручные средства — кирпичи или палки, а можно  сделать  своими руками красивый мангал из газового баллона для барбекю и удивить всех. Если такой мангал будет стоять во дворе, то он сразу привлечёт внимание Ваших гостей и соседей. Также такой мангал достаточно компактный для того, чтобы взять его с собой в багажник легкового автомобиля.

Изготовление мангала своими руками не займёт много времени и труда, нужно просто уметь пользоваться болгаркой и сварочным аппаратом или попросить специалиста. Все фото и чертежи такого мангала из газового баллона прилагаются.

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg

Итак, что нам для этого нужно:

Материалы:

  1. Газовый баллон.
  2. Труба, диаметр 90мм. Длина – 0.7м
  3. Ручки, 3 шт.
  4. Труба профильная, 30х30мм. Длина – 4м
  5. Уголок, 40мм полка. Длина – 1м
  6. Листовой метал, 2мм толщиной, 1м2
  7. Грибок на трубу.
  8. Навесы.
  9. Грунт. Краска эмаль по металлу.
  10. Краска термостойкая, температура использования до 600градусов.
  11. Цепь, длина не более 0.7м

Инструменты:

  1. Сварочный аппарат, электроды.
  2. Болгарка, отрезные диски и зачистной диск.
  3. Рулетка
  4. Карандаш.
  5. Ножовка по металлу.
  6. Дрель, сверло на 4,8,10,12мм.
  7. Перчатки, защитные очки, сварочная маска.
  8. Кусочек мела.
  9. Струбцина зажимная.
  10. Угольник.

Итак: приступаем к роботе.

Для начала роботы нам нужен пустой газовый баллон ёмкостью 50 литров. Такие баллоны использовались ранее в хозяйстве в частных секторах. Он состоит из трёх частей: вентиля, резервуарной ёмкости и цилиндрической подставки.

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg



Разметка газового баллона для мангала

Газовый баллон, даже если он пустой — ОЧЕНЬ ОПАСЕН, поэтому категорически запрещается пользоваться открытым огнём вблизи баллона, а также наносить механические повреждения. Это может стоить ЖИЗНИ!!!

Дело в том, что в примеси природного газа используют так называемый газолин, который предназначен для отличия запаха газа. Газолин, сам по себе такой же горючий газ, который впитывается в металл и даже если баллон на проверке пустой, всё равно пары газолина, присутствуют в нём. Поэтому ещё раз повторюсь, работать с газовым баллоном нужно очень осторожно, не пренебрегая правилами техники безопасности.

Вернёмся к нашей разметке. Если посмотреть на баллон, можно увидеть что по всей его высоте проходит сварочный шов. Этот шов мы берём как первую линию начала нашей разметки. Если взять рулетку и измерить длину окружности баллона (длина окружности – это протяжение наружной или внутренней линии круга.) она будет равна 96 см. От этой линии — шва, с помощью рулетки отмечаем в каждую сторону по 24 см. Вверху и внизу баллона ставим отметки и проводим линию мелом. Затем от этой линии-шва отступаем в каждую сторону по 10см. и также проводим линию мелом, — это у нас линия для отверстий подачи воздуха.

Следующий этап: определяем где у нас будет лицевая сторона мангала и добавляем к задней линии, которую мы разметили, отступая 24 см ещё 10 см. Это у нас будет линия реза. Внизу и наверху баллона есть также сварочные швы, которые идут по кругу баллона. Расстояние между ними стандартное 61 см. Отступаем от этих швов 3 см, ставим по две точки и проводим линию. Дело в том, что в середине баллона по окружным швам проходит лента усиления шва и нам нужно её не повредить.

Таким образом, у нас нарисована крышка будущего мангала, ширина которой будет равна 38 см (96-24-24-10), а длина – 55 см (61-3-3) как указано на чертеже.

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg

Готовим к порезке баллон для мангала

Прежде чем делать первый рез, нужно обезопасить себя. Для этого необходимо набрать в баллон воду. Как это делается? Перед тем, как начать роботу, надо убедится что баллон пуст. Для этого открываем запорный кран, который находится в верхней части баллона и на слух определяем нет ли шипения газа. Далее так же, с открытым краном переворачиваем его вниз краном, чтоб вытекла вся имеющееся жидкость изнутри.

Запорный кран изготовлен из сплава бронзы, а бронза очень мягкий в обработке металл. Поэтому мы берём ручную ножовку по металлу и в нижней части крана —  там, где он закручивается в баллон, срезаем кран полностью. У нас образовалось входное отверстие, в которое мы можем вставить лейку или шланг для заполнения водой. Нужно понимать, что вода которая будет наполнять баллон, будет вытеснять воздух насыщенный газолином, поэтому запрещается при этой операции курить или пользоваться открытым или скрытым огнём!!!

Баллон должен быть полностью наполнен водой. После этого изготовляем пробку. Здесь нам может помочь корковая пробка от бутылки вина или что-то вроде этого. Немного подтесав её, плотно забиваем молотком в отверстие. Потом укладываем баллон в горизонтальное положение и делаем рез.

Изготовляем крышку мангала

При старте резки баллона надо учитывать, что при сквозном прорезе потечёт вода. Поэтому максимально убираем электрические провода и лучше резать на наклонном основании, контролируя поток воды. Да, я согласен, что мероприятие «мокрое», но это максимально безопасный метод разрезания газового баллона.

Делаем рез болгаркой по нашим размеченным линиям. Они у меня на схеме отмечены красным цветом. Диск для болгарки нужно выбрать потолще, как минимум 1.6 мм. Ширина реза компенсируется за счёт расширения металла при нагревании. Надо помнить, что метал на баллоне при сваривании «напрягается» и при резке может немного подклинивать диск, поэтому пользуемся клинышками. Заодно срезаем резьбовое соединение для крышки запорного крана. Оно находится сверху баллона.

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg

Итак, когда крышка мангала у нас вырезана из листового металла, вырезаем полосы шириной 3см длиной один метр — три штуки, и привариваем по периметру крышки так, чтоб край полосы выступал на 1.5 см за края крышки. С помощью струбцин периодически прижимая полосу к крышке. Это не даст крышке проваливаться в середину мангала. Также привариваем ручку. Сварочные места подчищаем с помощью болгарки и зачистного диска. Установив крышку на баллон, нужно её отцентровать и приварить завесы, предварительно отступив одинаковые размеры от краёв баллона.

C:\Users\User\Pictures\2018-02-21 001\IMG_20180213_110327.jpg

Рекомендую по краям крышки приварить стопорную цепь, которая при открытой крышке будет фиксировать её положение и тем самым снимать всё напряжение с навесов и не выламывать их.


Со стороны верха газового баллона, там, где мы срезали резьбовое соединение, можно сделать задвижку, которая будет регулировать выход дыма, то есть степень прокопчённости мяса. Из листового металла вырезаем три полоски по 10см и плоскогубцами или в тисках подгибаем край так, чтоб примерно получился уголок и обварим по периметру отверстия соблюдая ровность размеров. И с того же листового металла вырезаем саму задвижку, делая припуск в размере не более 1см чтобы был свободный ход.

С нижней части газового баллона есть цилиндрическая подставка, которую мы тоже срезаем с помощью болгарки. Она приварена разрывным швом по окружности баллона.

Приваривание ножек

Ножки или подставку можно сварить из подручного материала,  можно сделать разборную или стационарную, со столиками или без. Можно даже использовать подставку от старой швейной машинки, но я обошёлся самым экономным вариантом.

Берём уголок и отрезаем две заготовки по 14 см, находим на баллоне продольный сварочный шов, который мы брали за линию отсчёта. Выставляем баллон на горизонтальную площадку или на стол, так чтоб шов был внизу и, приставив параллельно площадке уголок, привариваем его отступив условное расстояние от края баллона так, чтоб центр полки уголка совпадал со сварочным швом баллона. Так же  делаем со второй стороны. Так получилась у нас база крепления ножек. А теперь смотрим если нам нужно сделать ножки не раздельные с мангалом, то мы просто нарезаем трубу 30х30 или уголок в длину, которая нам будет удобная для высоты мангала — порядка от 50 до 70 сантиметров. Далее привариваем её к уголку, который на баллоне.

А если мы планируем сделать разборную конструкцию, то также нарезаем заготовки на ножки только не привариваем их к уголку, а сверлим отверстия примерно на 8 миллиметров в верхней части ножки и в уголке, приваренном к баллону. Таким образом у нас получается разборная конструкция: баллон отделяется от ножек и может легко поместится в багажнике автомобиля для выезда на барбекю на природу. Следует заметить что ножки нужно монтировать также соблюдая идентичность размеров и диагонали конструкции. В нижней части ножек   желательно приварить опорные пятачки, предварительно вырезав их из листового металла и выставив мангал на ножках на ровную площадку. Это необходимо для того, чтобы мангал под своим весом не проваливался в грунт и имел хорошую устойчивость к опрокидыванию. Для более удобной транспортабельности можно на двух ножках смонтировать небольшие колёсики.

Монтаж дымоходной трубы для мангала

Дымоходная труба — это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта.

C:\Users\User\Desktop\мои роботы\IMG_20180213_110914.jpg

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом.

Места под шампура и гриль-сетки для барбекю

Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.

Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.

Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.

C:\Users\User\Desktop\мои роботы\IMG_20180131_205525.jpg

Отверстия для подачи воздуха

В разделе «разметка», мы с Вами размечали линию для подачи воздуха. Эта линия находится на расстоянии по 10см от продольного сварочного шва по обеим сторонам. Потом берём сверло диаметром 8мм. и рассверливаем эти отверстия. Я считаю, что диаметра отверстия 8мм вполне достаточно для подачи воздуха, так как более больший диаметр может повлиять на высыпание горящих углей во время горения жара в мангале. Эти отверстия можно сверлить как вначале нашей сборки мангала, так и в конце работ.

Также можно добавить ручки, по бокам мангала — для удобства перемещения по территории.

Покраска мангала

Мангалы эксплуатируются на открытом воздухе. Поэтому после установки приспособления сразу определяемся с тем, какой краской покрасить мангал.

Покрытие убережет его от атмосферных осадков, повышенной влажности и перепадов температуры. Конечно, красить мангал следует лишь снаружи. Внутри него, при использовании, температура слишком высока для любого типа краски.

К выбору покрытия нужно подходить предельно внимательно.

Оно должно отвечать нижеследующим требованиям

  1. Краска должна иметь в своем составе модификаторы, защищающие металл от ржавчины. Отделка не должна расплавляться, т. е. иметь высокую огнеупорность. Инструкция на этикетке краски должна указывать на ее термостойкость не менее +500°. Еще лучше, если этот показатель будет составлять +800°.
  2. Следует учитывать, что мангалы служат для приготовления пищи. Исходя из этого, покрытие должно быть экологически чистым и безопасным. Вступать в реакции с какими-либо веществами оно не должно.

Краски есть в продаже двух типов: аэрозольная и просто жидкая краска.

Аэрозольная краска продаётся в баллончике, в котором присутствует давление воздуха и при покраске просто направляем струю баллона на окрашиваемую поверхность на расстоянии 20 – 30см. А жидкая краска в банке, наносится обыкновенной малярной кистью.

Предварительно нужно очистить наш мангал от грязи и пыли, проверить зачистку всех сварочных швов, и самое главное: очистить мангал и крышку мангала от старой краски. Дело в том, что газовые баллоны окрашены не термостойкой краской, а нанесение термостойкой на нетермостойкую краску, грозит последующим расплавлением и выгоранием нижнего слоя краски, что повлечёт неприятные последствия.

Также нужно учитывать, что термостойкой краской можно покрасить только сам мангал, площадь которого не более 1.5м2. Поэтому нам будет достаточно одного баллона. А ножки и имеющиеся дополнительные элементы можно покрасить обыкновенной краской по металлу. Это немного уменьшит затраты, так как термостойкая краска в цене намного выше обыкновенной эмали по металлу.

Во время и после покраски следует избегать попадания пыли на окрашенную поверхность и работы проводить при температуре не ниже 10 градусов Цельсия в безветренную погоду.

На этом наши работы по изготовлению мангала из газового баллона можно считать оконченными, но от себя хочу добавить, что в интернете очень много схем и примеров по изготовлению такого типа мангалов. Однако мангал из газового баллона может быть уникальным в своём роде тогда, когда делаешь его сам и проявляешь фантазию для реализации проектов по  дополнительным элементам конструкции. Вот так получился мангал из газового баллона своими руками у меня:

C:\Users\User\Desktop\мои роботы\IMG_20180211_164202.jpg

C:\Users\User\Desktop\мои роботы\IMG_20180213_082343.jpg

Вопросы и дополнения пишите ниже. Буду рад слышать Ваше мнение.


Рекомендуем вам еще:
🔥 Мангал из газового баллона своими руками: материалы, порядок действий

Лето – пора отпусков и отдыха на природе или даже во дворе собственного частного дома. А какой же отдых без шашлыка или овощей на мангале. Сейчас не составляет никаких проблем приобрести его в магазине, но предлагаемую в сетевых супермаркетах продукцию можно назвать одноразовой. После основательного прогрева тонкий металл ведёт. А вот более качественные мангалы приобрести довольно проблематично по причине высокой стоимости. В сегодняшней статье рассмотрим варианты изготовления мангала своими руками из газового баллона и разберём, насколько сложной может быть такая работа.

Мангал из газового баллона своими рукамиМангал из газового баллона очень удобен для большой компании
ФОТО: прорабофф.рф

Содержание статьи

Особенности газовых баллонов: на что следует обратить внимание

Газовые баллоны имеют различные размеры. Наиболее оптимальным для изготовления мангала можно назвать стандартный, диаметром 300 мм и длиной 980 мм. Однако следует понимать, что такой мангал будет стационарным, возить его с собой на природу не очень удобно. Поэтому рассматриваемые сегодня конструкции больше подойдут для частного дома, дачи или даже гаража.

Стандартные газовые баллоны для изготовления мангала найти несложно. Их можно приобрести на любой заправочной станции. Дело в том, что такие ёмкости имеют определённый срок службы, по истечении которого эксплуатация в качестве хранилища для газа не допускается. А вот для изготовления мангала отслужившая свой век ёмкость вполне подойдёт.

Вот такие газовые баллоны прекрасно подойдут для изготовления мангалаВот такие газовые баллоны прекрасно подойдут для изготовления мангала
ФОТО: sobitie.com.ua

Эскиз будущего мангала: необходимые детали

Для того, чтобы зарисовать предварительный эскиз будущего мангала из газового баллона, необходимо понять, какие элементы должны в нём присутствовать. Из обязательных можно отметить:

  • крышка, вырезанная из боковины баллона;
  • ручка на крышке;
  • вырезы под шампуры;
  • поддувальные отверстия;
  • петли, соединяющие крышку и корпус;
  • дымоотвод;
  • ножки (возможно с полкой для дров или мешка с углём).

Очень часто домашние мастера добавляют в конструкцию уголок по внутренней части баллона, на который (при необходимости) можно уложить решётку для барбекю.

Набросок будущего мангала из газового баллонаНабросок будущего мангала из газового баллона
ФОТО: metmastanki.ru

Алгоритм производства подготовительных работ: правила техники безопасности

Необходимо помнить, что если даже кран баллона открыт, и из него не выходит газ, внутри остаются пары, способные вспыхнуть при резке металла болгаркой. Это значит, что нужно максимально обезопасить себя при проведении подобных работ. Для этого необходимо произвести некоторые действия.

Для начала нужно открыть кран и, убедившись, что шипение отсутствует, вывернуть его из баллона. При этом нижнюю часть (подставку) лучше зажать в тиски, что исключит прокручивание ёмкости. После того, как кран вывернут, необходимо залить в баллон обычную воду. Когда баллон будет наполнен, кран вворачивается на место. Лишь после этого можно приступать к резке.

Перед резкой нужно выкрутить кран и заполнить баллон водопроводной водойПеред резкой нужно выкрутить кран и заполнить баллон водопроводной водой
ФОТО: pochini.guru

Разметка и резка газового баллона

Сначала нужно удалить подставку. Это сделать несложно, она не проварена по кругу, а держится на нескольких точечных прихватках. После этого следует найти сварочные швы, которые расположены по кругу в верхней и нижней части баллона, а также вдоль него. Они и будут служить ориентирами.

Разметка производится следующим образом. От продольного шва отмеряют расстояние 300 мм в любую сторону и проводят прямую. Это будет линия реза. Вторая линия реза – сам продольный сварочный шов. Боковые можно и вовсе не отмечать. Достаточно будет поперечных сварочных швов. В итоге должно получиться отверстие, размером 300×920 мм. Вырезанная часть подойдёт для изготовления крышки (при условии, что мангал будет использоваться для барбекю). Если от него будет требоваться только приготовление обычного шашлыка, то крышка и вовсе не потребуется, как и монтаж дымохода.

Примерная разметка газового баллона с размерамиПримерная разметка газового баллона с размерами
ФОТО: metmastanki.ru

Однако лучше, если крышка будет сделана. Много усилий её изготовление не потребует, а функциональности готовому изделию добавит.

Монтаж крышки мангала

Для того чтобы крышка не проваливалась внутрь мангала, необходимо приварить полосу металла по длине баллона в том месте, где край будет соприкасаться с корпусом. После этого, на заднюю часть прорези, как и крышки, привариваются обычные дверные или оконные петли. На внешнюю часть приваривается ручка. Лучше, если она будет деревянной, фиксирующейся на металлических кронштейнах.

Следует продумать и то, чтобы крышка не откидывалась назад полностью. В этом поможет велосипедная цепь, приваренная одним концом к крышке, а одним к корпусу.

Вот такую цепочку можно использовать в качестве ограничителяВот такую цепочку можно использовать в качестве ограничителя
ФОТО: youtube.com

Особенности дополнительных элементов корпуса мангала

В самом корпусе, на необходимом расстоянии друг от друга со стороны петель крышки сверлятся отверстия, диаметром чуть больше ширины шампура. С обратной стороны выпиленного проёма (в зеркальном отражении к отверстиям) делаются прорези при помощи болгарки. Получается, что шампур встаёт ровно в прорезь, при этом другой его конец легко вращается в отверстии. Если шпажку продвинуть вперёд, то она будет вращаться благодаря закрученной части.

Изготовление ножек или подставки

Здесь может использоваться 2 варианта. Ножки можно сделать съёмными, а можно приварить их к мангалу. Наверное, не стоит слишком подробно останавливаться на этом моменте. Единственное, снизу стоит приварить площадку для размещения сухого топлива. Она будет играть ещё и роль ребра жёсткости, не позволяя мангалу качаться.

Ножки можно сделать съёмными или стационарнымиНожки можно сделать съёмными или стационарными
ФОТО: drive2.ru

Статья по теме:

Мангал из газового баллона своими руками: практичное и такое простое решениеБеседка с мангалом: проекты, фото интересных решений, выбор материала, как правильно выбрать зону барбекю, особенности возведения беседки для дачи с мангалом — читайте в публикации.

Плюсы и минусы мангала из газового баллона

Единственным минусом подобной конструкции можно назвать её размеры и малую мобильность. Хотя для многих этот момент, наоборот, является плюсом. Ведь если собираться большой компанией, маленького мангала будет недостаточно. А вот положительных сторон здесь действительно много. Среди них:

  • толстый металл, который не прогорит и не деформируется под воздействием высоких температур и открытого пламени;
  • при правильном подходе к монтажу конструкции, её можно использовать не только как мангал, но и в качестве коптильни, а также для приготовления барбекю;
  • по окончании готовки нет необходимости заливать несгоревшие угли водой, достаточно закрыть крышку и оставить мангал на некоторое время, а после убрать золу;
  • дешевизна конструкции – приобретение баллона обойдётся в меньшую стоимость, нежели покупка готового мангала;
  • простота изготовления – даже при отсутствии опыта подобных работ можно сделать мангал за несколько часов.
Также можно продумать и фиксацию решётки для барбекюТакже можно продумать и фиксацию решётки для барбекю
ФОТО: drive2.ru

Несколько фотопримеров мангалов, изготовленных из газовых баллонов руками домашних мастеров

Для того, чтобы уважаемому читателю было понятнее, как могут выглядеть подобные изделия, предлагаем ознакомиться с фотопримерами, собранными нашей редакцией.

Подведём итог

Изготовление мангала из газового баллона своими руками – процесс не сложный, не требующий большого количества времени. Если в хозяйстве домашнего мастера найдётся старый баллон из-под пропана, мангал становится и вовсе бесплатным. И наверняка, любой согласится, что собраться большой компанией во дворе частного дома или на дачном участке, пообщаться под шашлычок – это очень приятно. Ведь отдыха требует не только тело, но и душа. А значит, подобные конструкции никогда не выйдут из моды и будут востребованы, по крайней мере, в России.

Очень надеемся, что изложенная в статье информация будет полезна нашему читателю. Если у вас возникнут вопросы по теме, задавайте их в обсуждениях ниже. Также просим вас поделиться своим опытом в изготовлении мангалов из газовых баллонов или иных подручных средств, если таковой имеется. Эта информация будет очень полезна начинающим домашним мастерам. Пишите, спрашивайте, общайтесь. А мы, напоследок, по уже сложившейся доброй традиции, предлагаем вашему вниманию короткий, но довольно информативный видеоролик по теме.



Предыдущая

ПостройкиНаслаждайтесь отдыхом на даче: рекомендации по выбору бассейнов

Следующая

ПостройкиТуалет для дачи своими руками: пошаговая инструкция возведения такой нужной постройки

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Мангал из газового баллона, бочки, трубы изготовление своими руками, фото, видео

Главная » Разное » Как сделать мангал из газового баллона, бочки, трубы

Старый газовый баллон — одна из самых полезных вещей в хозяйстве. Что только из него не делают: и печки, и буржуйки, и барбекю и мангалы. а все потому, что форма почти готовая. Остаются небольшие переделки которые занимают всего несколько часов. Например, мангал из газового баллона своими руками можно сделать часа за три-четыре (это если ножки не делать).

При желании, мангал можно оформить очень привлекательно, например, в виде паровоза

При желании, мангал можно оформить очень привлекательно, например, в виде паровоза

Безопасная разборка

Содержание статьи

Перед тем, как приступать к работе с баллоном, из него обязательно нужно удалить остатки газа. Операция несложная, но надежно предотвращает возможные неприятности: емкость заполняют водой. Она вытесняет все пары и остатки.

Сначала откручивают кран, подключают водопроводный шланг и под небольшим напором подают воду. Когда весь объем будет залит полностью, можно начинать резать металл.

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем  3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

Разметка газового баллона для мангала

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Как сделать мангал из листового металла читайте тут.

Делаем мангал из газового баллона

Все эти манипуляции проводим с баллоном, заполненным водой. Разметили, и первым делом разрезаем по линии, к которой будет крепится крышка (смотрите на фото внизу). Только не забудьте: разрезая баллон, не доходите до круговых швов на 3 см.

Сделав разрез во всю длину этой линии остановитесь. Дальше резать пока не нужно: будем сразу приваривать петли.

Если сначала отрезать всю крышку, приваривать петли будет сложно: придется как-то фиксировать крышку, удерживать ее на одинаковом расстоянии. Одному это сделать нереально, нужен будет помощник. Остановившись после первого пропила по линии, легко сделать все одному.

Сделав первый надрез по верху крышки, сразу привариваем петли

Сделав первый надрез по верху крышки, сразу привариваем петли

Приварив петли, продолжаем работать болгаркой — отрезали дверь, а она поворачивается, а не падает. Теперь уже можно вылить воду из бака.

О том, как варить инверторным сварочным аппаратом, читайте тут.

Дальше, чтобы открытая крышка не заваливалась назад и не выламывала петли, привариваем по линии разреза между петлями куски уголка (смотрите на фото ниже). Достаточно ширины 3-4 см, а уголок отрезайте какой есть — 40*40 мм или 50*50 мм.  Такие упоры нужны с обеих сторон крышки — справа и слева.

Расстояние, на которое будет открываться крышка, изменяют разогнув уголки. Подбираете такое расстояние, чтобы вам было удобно закрывать ее — не нужно было наклоняться вперед, доставая до ручки. Но в то же время, сильно вперед ее тоже нельзя подавать, чтобы она не захлопнулась и не стукнула по руке.

Привариваем кусок уголка между петлями - это будет стопор для крышки

Привариваем кусок уголка между петлями — это будет стопор для крышки

Оставшийся нижний обод легко удалить, если сделать надрез. Боковые (круговые) швы желательно не трогать. В них проложены уплотнительные кольца, которые жестко держат всю конструкцию мангала. Именно поэтому при разметке крышки мы от них отступали несколько сантиметров: чтобы мангал был прочным и надежным.

На крышку приделываем ручку. Она может быть любой. Если есть что-то подходящее в «загашнике» используем, нет — можно приварить просто кусок выгнутой соответствующим образом арматуры. Только желательно приспособить еще кусок древесины, чтобы можно было рукой браться.

Следующий шаг при изготовлении мангала из газового баллона необходим для того, чтобы крышка не проваливалась внутрь. Для этого вырезаем из металла толщиной 1-3 мм полосу шириной около 3 см. И привариваем к вырезу в баллоне.

Изнутри по всему периметру привариваем полосу металла, которая не даст крышке провалиться

Изнутри по всему периметру привариваем полосу металла, которая не даст крышке провалиться

Далее по нанесенным ранее меткам просверливаем отверстия под шампура.

Ранее мы наносили метки через 8 см. Теперь по ним высверливаем отверстия

Ранее мы наносили метки через 8 см. Теперь по ним высверливаем отверстия

На другой стороне, на приваренной пластинке напротив каждой из дырок делаем пропилы. Это тоже место под шампура.

Следующий шаг — вырезать на донной части прорези для поступления воздуха. Конструкция мангала закрытая, и без этого гореть дрова и угли будут плохо. Потому переворачиваем мангал дном вверх, и от шва в обе стороны откладываем по 10 см. Далее от каждой из этих линий отложим еще по 10-12 см и тоже проведем линии. Получилось, что на равном расстоянии от центрального шва, у нас есть две полосы шириной 10 см. В этих полосах прорезаем болгаркой через каждые 5 см отверстия для подачи воздуха. При желании можно делать не полосы, а сверлить дырки, но их должно быть много, и изготовление полос займет меньше времени.

Так выглядит разметка под отверстия для подачи воздуха

Так выглядит разметка под отверстия для подачи воздуха

О том, почему отверстия не сделать на самом дне. Во-первых, шов трогать нежелательно. Он придает жесткость конструкции. Во-вторых, любые отверстия на дне быстро забиваются жиром, перемешанным с золой и пеплом. Потом эта смесь сильно чадит, а через забитые отверстия воздух поступает очень плохо, приходится постоянно обмахивать дрова и угли и часто чистить отверстия.

Последний штрих — срезаем кран и завариваем отверстие.

Срезаем кран, накладываем заплатку и привариваем

Срезаем кран, накладываем заплатку и привариваем

Сам мангал из газового баллона уже готов. Осталось приделать ножки. Как — читайте на пару пунктов ниже.

То, что должно получится в результате

То, что должно получится в результате: мангал из газового баллона с крышкой

Как сделать мангал из листового железа читайте тут.

Простая конструкция

Описанный выше вариант  удобный, но достаточно сложный в изготовлении. Можно все сделать проще. Самый простой способ — распилить пропановый баллон вдоль пополам, по краям нарезать углубления по шампура, насверлить в боках дырок для поступления воздуха и приделать ножки. Вот и вся работа.

Самый простой мангал из пропанового баллона

Самый простой мангал из пропанового баллона

Если есть желание сделать мангал с крышкой, вторую половину приваривают на петли. А чтобы крышка не проваливалась, по наружной и боковой стороне к ней наваривают полосу металла 3 см ширины (в предыдущем варианте полосу варили к корпусу, а не к крышке).

Чтобы открытая крышка не падала, иногда в качестве стопора используют кусок цепи. Отрезок нужной длины приваривают справа и слева. Но вариант с упорами сзади гораздо более практичный: цепь путается и пачкается: при закрытой крышке она оказывается внутри мангала.

Мангал из бочки

Бочку желательно найти почти такого же объема — 50-60 литров — это оптимальный размер. Причем диаметр ее не должен быть слишком большим: шампура обычно идут 50-60 см. Для того чтобы они плотно лежали на жаровне, должно оставаться не менее 10-12 см свободной длины. Вот и получается , что диаметр бочки не должен быть больше 40-50 см.

Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании

Мангал из бочки с крышкой. Изготовление до мелочей совпадает с процессом при использовании газового баллона

Если она шире, есть два выхода — сделать шампура по требуемым размерам или приварить с дальней стороны изнутри уголок, на который опирать их кончики. Много выиграть не удастся, но 5-6 см, в зависимости от размеров уголка, можно отыграть.

Бочки должны иметь стенки толщиной не менее 2-3 мм. Само-собой нельзя использовать емкости из-под ГСМ. Их ничем не выпалишь до такой степени, чтобы можно было готовить пищу.

Последовательность изготовления жаровни из бочки ничем не отличается от описанных выше. Само-собой уходит только подготовительный этап — наполнять водой нет необходимости. При очень отличающихся размерах, нужно будет вносить корректировки в разметку — в сторону уменьшения или увеличения — смотрите сами.

Из бочки тоже можно сделать самый простой мангал - к разрезанной вдоль емкости приварить ножки и нарезать по краям выемки под шампура

Из бочки тоже можно сделать самый простой мангал — к разрезанной вдоль емкости приварить ножки и нарезать по краям выемки под шампура

Делают из бочек очень функциональные мангалы — рядом добавляют емкость для угля или дров (тоже с крышкой). Один из таких есть на фото.

Мангал из бочки с емкостью для угля

Мангал из бочки с емкостью для угля

Хотя, никто не мешает сделать такой же из баллона: рядом с 50-литровым пропановым прикрепить точно так же оформленный, но уже на 27 литров.

Мангал из пропановых баллонов с емкостью для угля или дров

Мангал из пропановых баллонов с емкостью для угля или дров

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы - изготовление потребует чуть больше времени: нужно приварить боковушки

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

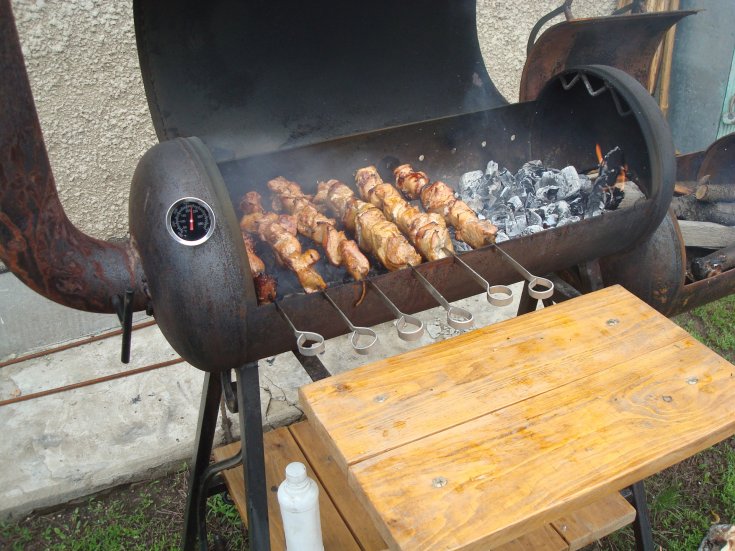

Мангал с  трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны - дым уходит вверх. Оформить все тоже можно по-разному

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

Мангал-бербекюшница

Не все и не всегда получается насадить на шампуры. Тогда нужна решетка для гриля или барбекю. Если вы хотите иметь что-то подобное, то вместо полосы металла по длинной стороне корпуса мангала приваривайте не полоску металла, а уголок 30*30 мм. Вы получите полочку, на которую можно будет класть решетку. Саму решетку можно сварить из прутка.

Мангал-барбекюшница из газового баллона

Мангал-барбекюшница из газового баллона

Как вариант — опору для решетки можно сделать, приварить чуть ниже уровня дверцы куски уголков 3-4 см шириной.

В видео показана конструкция мангала из трех газовых баллонов, который может быть и барбекю, и коптильней. Очень грамотная конструкция. Посмотрите! Полезно!

Изготовление бербекю из кирпича описано тут.

Делаем ножки

Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.

Самые простые ножки из трубы и уголка - приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку

Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку

Почти также сделать можно из полос стали большой толщины.

Ножки из металлических полос большой толщины

Ножки из металлических полос большой толщины

Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.

Ножки из профильной трубы для мангала из газового баллона

Ножки из профильной трубы для мангала из газового баллона

Можно сделать ножки из круглой трубы и/или арматуры.  Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.

Как сделать ножки к мангалу из трубы и арматуры

Как сделать ножки к мангалу из трубы и арматуры

Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.

Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.

Как построить летнюю кухню читайте тут. Может вам нужно построить беседку, где можно будет насладиться шашлыком? О строительстве беседки из металла читайте тут (с фотоотчетом).

Мангал из газового баллона своими руками


Привет всем любителям самоделок. В данной статье я расскажу о самой полезной самоделке летнего сезона, без которой практически не обходится ни одно мероприятие. Речь пойдет о изготовлении самодельного мангала из газового баллона. Затраты на данную сборку будут минимальными, а ненужный газовый баллон наверняка есть у многих.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подробно показан весь процесс сборки данного мангала.

Для того, чтобы сделать мангал из газового баллона своими руками, понадобится:
* Газовый баллон
* Углошлифовальная машинка
* Отрезной диск на УШМ
* Защитные очки, перчатки
* Сварочный аппарат, электроды
* Сварочная маска, краги
* Электродрель, сверла по металлу диаметром 6 и 12 мм
* Трубогиб
* Рулетка, карандаш
* Металлический уголок с шириной полки 40 мм
* Металлический прут диаметром 14 мм
* Профильная труба размерами 20*20 мм
* Толстостенная труба с наружным диаметром 22 мм
* Ручные тиски
* Пара баллончиков черной термокраски
* Полуавтоматический керн
* Металлическая шина
* Станина от старой швейной машинки
* Отрезок арматуры диаметром 10 мм
* Черенок от лопаты
* Зачистной металлический круг на УШМ
* Токарный станок по металлу

Шаг первый.
Первым делом необходимо начать с газового баллона. В данном случае газовый баллон взят от автомобиля и не имеет нижней юбки и вентиля, в отличии от стационарного, а за счет достаточно широкой заливной горловины разбирать его безопаснее.


Чтобы в процессе работы баллон не катался по полу устанавливаем автомобильные откаты под него.

Затем при помощи шнурка измеряем окружность баллона, приложив к рулетке, после чего полученную цифру делим на два и отнимаем около 50 мм, получившееся значение и будет размером нашей дверцы.


Далее с помощью малярной ленты обклеиваем баллон по контуру и получаем такую разметку, которая видна при любом освещении.

Берем в руки углошлифовальную машинку с отрезным диском и делаем пропилы по разметке, полностью дверь не вырезаем, в углах оставляем буквально пару миллиметров, чтобы было удобнее приваривать петли. При работе с углошлифовальной машинкой будьте аккуратны, а также используйте средства индивидуальной защиты, такие как перчатки и защитные очки.

Шаг второй.
Теперь изготовим петли, на которых будет держаться дверца. Если же у вас нет токарного станка по металлу, то можете просто купить петли в строительном магазине, стоят они недорого. В данном случае токарный станок имеется, поэтому сделаем петли самостоятельно. Сначала протачиваем наружный диаметр толстостенной трубы, изначально ее диаметр равен 22 мм, затем подгоняем пруток диаметром 14 мм под отверстие в трубе.


Труба должна без заклиниваний вращаться на прутке, но без больших люфтов. Так из двух отрезков трубы и прутка получается одна мощная петля, для дверцы необходима пара таких, поэтому аналогично изготавливаем вторую.

При помощи зачистного металлического круга и углошлифовальной машинки зачищаем места, где будут крепиться петли. После этого подкладываем под петлю две тонкие пластинки для обеспечения нужного зазора и начинаем приваривать петли к дверце и баллону сварочным аппаратом. Сначала делаем прихватки, а затем, убедившись, что петли расположены соосно, окончательно провариваем их. При работе со сварочным аппаратом соблюдайте меры безопасности, используйте краги и сварочную маску.


Шлак со сварочного шва удаляем при помощи молотка и зачищаем металлической щеткой.

После того, как петли приварены отрезаем оставленные ранее 2 мм и дверь на этом готова.

Дверца открывается хорошо, перекосов и заеданий нет.

Шаг третий.
Для установки шампур в мангале необходимо сделать специальные отверстия и пропилы. При открытой дверце наносим разметку на баллон, расстояние между каждой прорезью составляет 70 мм, их делаем с помощью углошлифовальной машинки. Ширину прорезей стараемся делать одинаковой порядка 4 мм.

В процессе изготовления прорезей их глубина была увеличена еще на 5 мм, так как внахлест будет находится металлическая шина, которая перекрывает часть прорези.

С обратной стороны баллона делаем разметку под установку концов шампур, расстояние между ними также 70 мм, при этом отступ от края должен быть 25 мм.

Далее с помощью полуавтоматического керна делаем углубления по меткам и сверлим отверстия электродрель с установленным сверлом по металлу на 6 мм, а затем на 12 мм. В процессе сверления добавляем техническом масло на режущую кромку, так режущий инструмент дольше прослужит и не заклинит. При работе с электродрелью будьте осторожны, надевайте защитные очки и перчатки.



Шаг четвертый.
От нижней части баллона отмеряем 100 мм вверх и делаем разметку под раздувочные отверстия.

Далее также делаем кернение и сверлим отверстия диаметром 12 мм. В итоге получаем по 17 отверстий с каждой стороны, высота между рядами 50 мм, а расстояние между отверстиями одного ряда 65 мм.

Так как мангал иногда будет использоваться как барбекю, необходимо сделать упоры для сетки. Берем металлическую профильную трубу размерами 20*20 мм и прижимаем к стенке мангала ручными тисками в месте, где заканчиваются прорези.

Далее привариваем трубу сварочным аппаратом, а затем аналогично привариваем вторую с другой стороны.

Мангал практически готов, осталось сделать шинку, ручку, но сначала устанавливаем баллон на основание.

Шаг пятый.
Основанием для мангала послужит станина от старой швейной машинки, которая, я думаю, есть у многих.

От металлического уголка с шириной полки 40 мм отпиливаем четыре отрезка по 40 мм с помощью углошлифовальной машинки с отрезным диском. Данные уголки будут креплением для баллона к основанию.

Уголки прикручиваем к станине от швейной машинки, заранее просверлив отверстия с диаметр болта и скругляем края уголков, чтобы нечаянно не пораниться. Расстояние между уголками получилось 220 мм.

Далее устанавливаем баллон на уголки и делаем несколько прихваток сварочным аппаратом, после чего кладем мангал и окончательно обвариваем крепления. Молотком удаляем образовавшийся шлак в процессе сварки.

Так как температура в мангале достаточно высокая, было решено усилить дверцу, приварив две арматуры диаметром 10 мм по краям.

Металлическую шинку изгибаем на самодельном трубогибе из тисков.

После этого прижимаем ее к дверце мангала ручными тисками и привариваем точками с внутренней стороны, чтобы снаружи все выглядело красиво.


Аналогично привариваем шинку по периметру дверцы.

Шаг шестой.
Для того, чтобы можно было открывать дверцу мангала и не обжигаться делаем ручку. Берем черенок от лопаты и отпиливаем от него отрезок длиной 450 мм.

Позиционируем ручку посередине и начинаем приваривать крепления из листа металла, затем вставляем в черенок шпильку и прикручиваем ручку с двух сторон гайками.

Чтобы легче снять краску с баллона его нужно опалить, после чего с помощью металлической насадки на УШМ снимаем остатки краски.


В завершении после остывания баллона всю нашу самоделку красим термокраской черного цвета. На всю покраску ушло два баллончика краски.

В качестве заглушки на горловину была прикручена круглая металлическая пластина, в дальнейшем на этом месте будет установлен термометр.

В итоге получился такой симпатичный мангал сделанный своими руками. На данном мангале можно готовить шашлык, рыбу и все, что душе угодно, а дружная компания оценит вашу самоделку по достоинству и скажет спасибо.

На этом у меня все, всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Carry Gas Cylinder стоковые фото & изображений

Вы в настоящее время используете более старый браузер, и ваш опыт может быть неоптимальным. Пожалуйста, рассмотрите возможность обновления. Выучить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial homeРазвлеченияНовостиРояльностьСпортМузыкаМузыкальный домПремиумБитИнструментыИнструменты редактора шаттеровМобильные приложенияПлагинИзображение изменения размеровФайл-конвертерКоллаж создательЦветные схемыБлог ГлавнаяДизайнВидеоКонтракторНовости
PremiumBeat blogEnterprisePric ing

Войти

Зарегистрироваться

Меню

ФильтрыВсе изображения
  • Все изображения
  • Фотографии
  • Векторы
  • Иллюстрации
  • Редакция
  • Кадры
  • Музыка

  • Поиск по изображению

Перенос газового баллона

Поиск по изображению

  • Сортировать по
    • Наиболее актуально

      Свежий контент

  • Тип изображения
    • Все изображения

      Фотографии

      Векторы

      Иллюстрации

Ориентация

  • Все направления

    Горизонтальные

    Вертикальные

  • Цвет
    ,

    Small Gas Cylinder изображений, стоковые фото & векторов

    Вы в настоящее время используете более старый браузер, и ваш опыт может быть неоптимальным. Пожалуйста, рассмотрите возможность обновления. Выучить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial homeРазвлеченияНовостиРояльностьСпортМузыкаМузыкальный домПремиумБитИнструментыИнструменты редактора шаттеровМобильные приложенияПлагинИзображение изменения размеровФайл-конвертерКоллаж создательЦветные схемыБлог ГлавнаяДизайнВидеоКонтракторНовости
    PremiumBeat blogEnterprisePric ing

    Войти

    Зарегистрироваться

    Меню

    ФильтрыВсе изображения
    • Все изображения
    • Фотографии
    • Векторы
    • Иллюстрации
    • Редакция
    • Кадры
    • Музыка

    • Поиск по изображению

    Малый газовый баллон

    Поиск по изображению

    • Сортировка по
      • Наиболее релевантные

        Свежий контент

    • Тип изображения
      • Все изображения

        Фотографии

        Векторы

        Иллюстрации

    9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703 9703-ru 900

    • Все направления

      Горизонтальные

      Вертикальные

  • Цвет
    ,
    Фото мангал с газового баллона: Мангал из газового баллона: пошаговая инструкция для изготовления своими руками | (50+ Фото & Видео) | КРОТ.NET — Еженедельный Журнал

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
