Элементы системы вентиляции: основные детали и узлы

Необходимый приток свежего воздуха в современном жилье в необходимом количестве доставляется по коммуникационному маршруту, а не традиционным проветриванием. Открывать окно для доступа кислорода и вывода вредных газов и неприятных запахов нецелесообразно. Для этого необходимо достаточно много времени, за которое дом успеет остыть, а на восстановление температурного баланса потребуется дополнительная тепловая энергия, расходы на которую могут составить немалую сумму. На эффективность подачи свежего и удаления отработанного воздуха прямое влияние оказывают элементы вентиляционных систем и схема маршрута. При проектировании необходимо учитывать все нюансы и особенности устройства в целом и отдельных его частей в частности.

Основные элементы вентиляции

Нормативные требования к составу воздуха сегодня чрезвычайно строгие. В городских квартирах вентиляционная система входит в список устройств, вмешиваться в работу и конструкцию которых недопустимо. У частных застройщиков такой регламентации нет, поэтому проектирование и состав системы вентиляции приходится подбирать, опираясь на пожелания и возможности собственника жилья. В конструкции могут использоваться различные материалы и технологии.

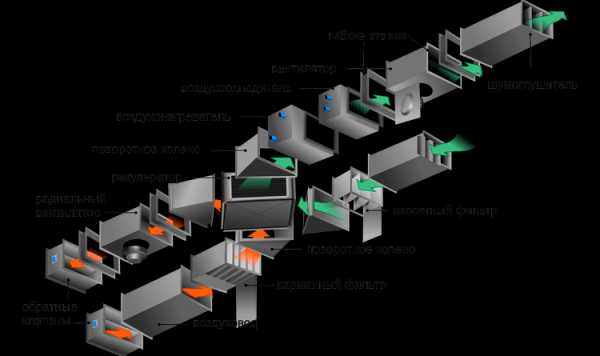

Элементы приточно-вытяжной вентиляции

В отличие от традиционных способов комплектации элементов системы в качестве шахты сегодня часто применяются пластиковые воздуховоды. Унифицированные соединения дают возможность собрать устройство самостоятельно. Главное правильно выбрать компоненты систем вентиляции, их взаимную совместимость и обеспечить достаточную производительность устройства. Более надежным, но трудоемким при монтаже являются металлические элементы. Трубы и короба из оцинкованной стали требуют навыков от мастера. Предлагается на рынке и более редкая сегодня продукция — элементы воздуховодов из текстиля и алюминия. Из чего бы ни была сделана система, состоит она из базовых элементов.

Решетки

Устройства с воздухораспределительными функциями. Технологические отверстия, ведущие к главной шахте. В доме может насчитываться от одной до десятка и более решеток. В зависимости от вида они выполняют разные функции — приточные и вытяжные. Первые обеспечивают доставку свежего воздуха, а вторые выводят его после того как он потерял свои качества. Монтируются они:

• В потолке. Подобные конструкции размещают при навесных конструкциях. Производители и поставщики материалов комплектуют основную продукцию декоративными решетками, стилистически вписывающимися в интерьер;
• На стенах. Оборудуются отверстия как у самого пола, таки под потолком. Зависит это от схемы подвода от главного воздуховода;
• На полу. Достаточно редкие случаи. Главным образом эта схема применяется для притока воздушных масс и проветривания пространства между стяжкой, перекрытием и декоративным напольным покрытием;
• Независимой конструкцией. В бытовых условиях это кухонные и туалетные вытяжки. Более разнообразные конструкции наблюдаются на производственных предприятиях, где монтаж приточных и вытяжных решеток строго регламентируется.

Решетки предлагаются в различных исполнениях. Перфорированные, сетчатые, щелевые. С устройствами перекрытия и регулировки потоков воздуха. Автоматизированные системы оборудуются датчиками, контроллерами и двигателями. Комплектующие элементы и сама решетка не должны перекрывать диаметр воздуховода более чем на 40%.

 Диффузоры

По сути устройства являются эволюцией традиционных решеток и так же выполняют  воздухораспределительные функции. Отличаются большими техническими возможностями и современным дизайном. Большинство диффузоров оснащено регулирующими механизмами для плавного изменения количества и направления потоков воздушных масс. Некоторые модели имеют строго указанное назначение и используются как:

• Приточные;
• Вытяжные;
• Часть системы кондиционирования.

Термин «диффузор» чаще используется при устройстве принудительных систем вентиляции, которые отличаются меньшим диаметром технологических отверстий. По этой причине популярны устройства бытового назначения сечением от 100 мм. По исполнению изделие может быть:

• Щелевым;
• Веерным;
• Тарельчатым.

Внешне диффузор может напоминать точечный светильник, поэтому дизайнеры часто используют именно это устройство при проектировании современных интерьеров. Смотрится изделие очень гармонично с другими элементами декора. При небольших габаритах используются диффузоры в системах достаточно большой мощности.

Вентиляторы

Разделяют два вида устройств по принципу действия — осевые и радиальные. Наблюдаются различия и по функциональным возможностям. Осевые представляют собой механизм традиционной конфигурации. Крыльчатка, зафиксированная на валу двигателя, захватывает воздух лопастями и перемешает его в нужном направлении. У этого типа в отличие от радиального исполнения есть возможность реверсного подключения, то есть поток может быть направлен в обе стороны. Характеризуется устройство хорошей производительностью при небольших перепадах давления в помещении и воздуховоде. По достижении критических значений эффективность устройства начинает снижаться.

Радиальный вентилятор устроен по иному принципу. Воздух разгоняется в определенном сегменте корпуса между входящим и выходящим патрубком. Реверсное движение невозможно. Особенностью устройства является способность создавать большую разницу давления на входе и выходе. Иными словами радиальный вентилятор создает более стабильный поток воздуха, не зависящий от условий эксплуатации, но производительность у него меньше, нежели у осевого механизма. По мощности устройства делятся на три группы:

• Низкого давления до 1000 Н/м²;
• Среднего давления от до 1000 Н/м² до 3000 Н/м²;
• Высокого давления от 3000 Н/м² до 12 000 Н/м²;

Осевые вентиляторы в силу конструктивных особенностей при эксплуатации не создают давление больше 700 Н/м², то есть относятся к устройствам первой группы. В системах, где необходимо активировать приток воздуха целесообразно ставить радиальную конструкцию.

 Калориферы-нагреватели

Задачей устройства является предварительное повышение температуры воздуха при его заборе. Чрезвычайно эффективная опция. Воздух в замкнутом контуре нагревается с высоким КПД, и, попадая в жилье, не меняет принципиально его температуру. Когда приток холодных масс, предварительно не прошедших через калорифер, попадает в помещение, нагрев при естественной конвекции проходит существенно дольше. Количества же тепловой энергии, необходимого для прогрева свежего воздуха напротив, тратится больше. В системе может стоять не один, а несколько обогревателей. Монтироваться они могут последовательно с регулируемыми режимами для повышения эффективности. Правильно настроенная система гарантирует стабильную температуру в жилье и оптимальный по составу воздух. Комфорт и здоровая атмосфера окупают затраты.

Фильтры

Вентиляцию в загородном доме или на даче не всегда оборудуют этим устройством. Это резонно, поскольку содержание вредных веществ вдали от промышленных предприятий, продуктов жизнедеятельности мегаполиса, существенно меньше. С пылью там справится самый простой фильтр. В городе же и ближайших к нему районах ситуация совершенно иная. Воздух наполнен вредными для здоровья веществами, попадание которых в жилье крайне нежелательно. Классифицируют устройства по степени очистки на три вида:

• Грубые. Недорогое устройство со способностью не пропускать в жилье частички более 5 мкм;
• Средние. Более высокого класса устройство. Хорошо справляется с взвесью сложной по составу и концентрации. Для бытовых нужд считается хорошим выбором;
• Тонкие. Данный тип устройства применяют главным образом на предприятиях, деятельность которых связана с «чистым» производством. В составе воздуха не должно быть посторонних примесей. Фильтр тонкой очистки способен улавливать частички, размером от 0, 1 мкм.

Все фильтры независимо от классности и стоимости рано или поздно необходимо менять.  При умеренных нагрузках делается эта операция согласно регламенту  работ, указанному в паспорте. Расходы на устройство небольшие, но пользы фильтры приносят немало. Качественный состав воздуха кардинально меняется в лучшую сторону. Устранение источника проникновения пыли и взвеси благотворно влияет как на самочувствие обитателей, так и на работу некоторых устройств. Например, кондиционер достаточно качественно очищает воздух. Но постоянный приток посторонних частиц быстро забьет фильтр, от чего система будет работать менее эффективно.

 Рассекатели воздуха

Устройство для изменения вектора движения воздуха в нужном направлении, разделении потока на два и более. Строго определенной классификации нет. Конструктивный механизм, собранный определенным образом для оптимизации системы вентиляции и повышения ее эффективности. Рассекатели атрибут скорее промышленной сети, где есть мощный источник подачи и требуется целенаправленные потоки воздуха.

 Основные элементы естественной вентиляции

Большинство жилья оборудовано именно такими системами. Городские коммунальные маршруты в многоэтажных домах доказали свою состоятельность. Все детали и узлы системы вентиляции при видимой простоте при монтаже требуют точного выполнения проектного задания. На крупных объектах, где есть возможность установить высокую шахту, работа поддерживается мощной тягой. Воздухозабор производится в нижней точке, чаще всего в подвале. Многочисленные отводы переносят массы перегретого и загрязненного воздуха. Поступают в шахту и выводятся в точке, расположенной на крыше. Система имеет следующие преимущества:

• Простота в установке. Все работы делаются быстро. Современные элементы максимально унифицированы и при монтаже процесс напоминает сборку конструктора. Исключение составляют операции общестроительного характера;
• Небольшие затраты при монтаже. Расходы на элементы вентиляции, оплату труда специалисту доступны большинству;
• Энергонезависимость. Для функционирования вентиляции с естественной циркуляцией не задействован ни один механизм или прибор;
• Простота в обслуживании. Все регламентные работы заключаются в своевременной очистке решетки;

Основные конструктивные элементы естественной вентиляции — это непосредственно сам основной воздуховод или шахта и система подводов к ней от источников загрязнения. Минимум дополнительных механизмом и устройств, одним из которых является приточный клапан, регулирующий мощность системы. Корректировка может носить сезонный либо экстренный, ситуативный характер. Помимо общей регулировки имеется возможность  локального изменения характеристик. Например, задвижка в квартире. Единственным условием при самостоятельном монтаже ее является то, что нельзя перекрывать и сужать диаметр центрального воздуховода более чем на 40%.

Сделать сбалансированную систему в частом домостроительстве сложнее. Приходится рассчитывать мощность, исходя их объемов жилья и степени его теплозащиты. Установка пластиковых окон и входных дверей с хорошими уплотнителями является благом. Другая сторона вопроса заключается в герметизации жилья. Владельцы могут жаловаться, что система не работает.

Однако в ряде случаев дело не в функциональности вентиляции. Если полностью ограничить поступление свежего воздуха, то самые замечательные элементы приточно-вытяжной вентиляции окажутся бесполезными. В этой ситуации следует проверить правильность подключения и работоспособность всех отводов. Попробовать открыть двери и окна. Нормально смонтированная вентиляция начнет создавать необходимую тягу. Если это не происходит, то налицо ошибка проекта, либо его практической реализации.

Опытные мастера знают, как заставить нормально работать систему. Есть некоторые приемы, активизирующие процесс проветривания. Один из наиболее эффективных способов — врезка в магистраль дополнительного технологического отвода на максимально низком уровне. Характерной ошибкой при самостоятельном монтаже часто является неправильный маршрут воздуховода. Системе противопоказаны горизонтальные участки трубопровода. В таком положении вытяжная труба не способна создавать тягу. Загрязненный бытовой воздух будет двигаться по такому маршруту только принудительно.

При отсутствии или слишком слабой тяге может помочь дефлектор. Особой формы конструкция создает даже при небольшом ветре на улице завихрения. Возникает принудительная тяга. Мощность ее не велика, но для отдельно взятой квартиры ее может оказаться достаточно. Делают устройство из металла. Дефлектор может быть:

• Алюминиевым;
• Из нержавеющей стали;
• Из оцинкованной стали.

Главным преимуществом устройства является независимость его от энергоносителя. В нем нет двигателя или другого механизма нуждающегося в дополнительном подключении. Используется энергия движения свободных воздушных масс.

Такая система намного сложнее и функциональнее конструкции с естественной циркуляцией. Она более компактна, диаметр трубопроводов допускается уменьшать. Промышленность выпускает массу дополнительных элементов для улучшения работы и декорирования выходов в жилье. Эксплуатационные характеристики приточно-вытяжной вентиляции, сделанной с учетом всех требований, гарантируют обитателям дома здоровый и свежий воздух.

Ключевой деталью, создающей принудительную тягу, является двигатель. Однако и другие элементы систем вентиляции не менее важны. Работоспособность конструкции не зависит от естественной тяги, но ошибки при монтаже существенно снижают эффективность. Мало выбрать качественные воздуховоды и фасонные изделия, нужно их еще правильно собрать. Расширить функциональность системы и повысить качество воздуха помогут следующие элементы:

• Фильтр приточного воздуха. Элемент необходимый во многих случаях. Легче регулярно менять сменный фильтр, чем принудительно запускать в жилье ароматы улицы с частичками пыли, бактериями и микроорганизмами;
• Фильтр вытяжного воздуха. Устанавливается далеко не на всех системах. В большинстве случаев нет необходимости очищать отработанный воздух. Однако принудительную вентиляцию часто монтируют в многоэтажных домах. Сделать вывод трубопровода на крышу не всегда возможен. Соседи не обязаны обонять неприятные запахи, чувствовать влияние продуктов горения из вытяжки. Фильтр вытяжного воздуха избавит от проблем с соседями.
• Рекуператор. В основу устройства положен принцип обмена энергией. Выводимый воздух отдает часть тепла свежему потоку. В результате в дом попадает не холод, а вполне приемлемый по температуре приток. Экономия очевидна. Рекуперация существенно бережет энергию на отопление;
• Байпас. Использующийся в электронике термин сначала появился в лексиконе мастеров по отоплению. Означал он перемычку между подающей трубой и обраткой. В вентиляционных системах байпас обеспечивает защиту рекуператора от промерзания. Устанавливается на приточной ветке. Устройство работает в автоматическом режиме. Включается по сигналу датчика. Задействуются заслонки и обводной канал;
• Увлажнитель воздуха. Устройство позволяет достигать баланса по содержанию воды в поступающем воздухе. В офисах и квартирах можно встретить автономный увлажнитель. Его недостаток заключается в необходимости заправлять его до нескольких раз в сутки. Аналогичные устройства последнего поколения, разработанные для вентиляции, подключаются к централизованной системе, а электронная схема в автоматическом режиме включает оборудование на нужное количество времени, восстанавливая комфортный по влажности баланс.

Сетевые элементы

К этой категории относятся дополнительные устройства регулировки и настройки системы. Главным образом это запорные устройства различных конструкций и функциональности. В перечень сетевых элементов вентиляции включают;

• Клапаны различных модификаций — воздухозаборные, обратные, лепестковые, противопожарные;
• Заслонки. Запорное устройство для быстрого перекрытия подачи и вывода воздуха;
• Шумоглушители. Демпферное устройство, поглощающее вибрации вследствие работы двигателя и других механизмов системы;
• Вентиляционные зонты. Устанавливаются на верхнем торце выводящего трубопровода. Защищает систему от проникновения влаги;
• Узлы прохода. Элементы необходимые при монтаже системы вентиляции. Позволяют легко и быстро прокладывать маршрут и оформить место прохода.

Не всегда резонно использовать все перечисленные устройства и элементы системы. В каждом конкретном случае выбор остается за владельцем жилья и мастером, выполняющим работы. Точный расчет избавит от переплаты, но позволит определить необходимые функции для создания комфортной атмосферы в доме. Но не только личный уют является причиной для установки системы протока воздуха. Очень важен и такой аспект как поддержание здоровой обстановки. Свежий воздух способствует укреплению иммунитета, избавит от головной боли и стрессовых состояний.

aeroclima.ru

гофрированные трубы, как выбрать и установить

Основной задачей вентиляционной системы является подача, транспортировка или удаление воздушной массы из помещения. Помимо прочего, за счет воздуховода можно избежать оседания жира, примесей, вывести запахи, наладить циркуляцию воздуха. В случае неэффективной работы вентиляции, пребывание в кухне может оказаться дискомфортным и даже вредным. Именно поэтому требуется верный выбор и установка данного оборудования. Существует несколько видов вытяжки для кухни.

Важность воздуховода для кухни

Вытяжка на кухне – полезный элемент

Сегодня сложно представить современную кухню, которая бы не имела банальные бытовые приборы, необходимые для приготовления пищи: холодильник, плиту, СВЧ-печь… Данный базовый набор должен быть у каждого. Аналогичным образом не должно остаться никаких сомнений по вытяжками, или, если быть точным, вытяжными зонтами. Благодаря данным незамысловатым конструкциям возможно избавление от излишней влаги или продуктов сгорания.

Какие элементы необходимы для монтажа вытяжки

Пережитком советской системы является оборудование квартиры единственным вентиляционным каналом. Справедливости ради необходимости заметить, что с работой вытяжки загрязненный воздух идеально выводится из кухни.

Аналогичная ситуация происходит и с нарушением естественной системы циркуляции воздуха в жилище, что незамедлительно приводит к его застою.

Особенности

Пластиковые воздуховоды значительно превосходят в техническом плане металлические аналоги, что сказывается на постепенном отказе от последних, причем целиком:

1. Воздуховоды для кухонных вытяжек из пластика прекрасно поддаются обработке. При этом сохраняется гладкость поверхности изнутри. Воздуховоды из металла в аналогичной ситуации становятся шероховатыми, а это уже минус для дальнейшего их функционирования. С ростом статического сопротивления продвижение в металлической конструкции воздуха уменьшает количество масс на выходе.
2. Учитывая, что это химсплавы, пластиковая разновидность воздуховодов имеет в составе антисептические компоненты, которые позволяют сократить запыленность поверхности. В результате, очистка упрощается. Чем не экономия на обслуживании?
3. Пластик поддается шлифовке и нарезке (по сравнению с металлом). Следовательно, подогнать пластиковый вариант под необходимый формат гораздо легче, в то время как с металлическим повозиться уж точно придется.

Как правильно установить вытяжку

Пластиковые вентиляционные воздуховоды экологичны за счет чистых материалов, из которых они производятся. Это позволяет говорить об уверенности в их безопасности и надежности. Стало быть, пластик гигиеничнее металла, за счет антикоррозийной и антисептической поверхности.

Текущие технические особенности вполне можно назвать основными, так как они исходны с момента создания, и каким-либо образом это изменить не получится. Выбор будет зависеть уже исключительно от покупателя.

Как выбрать вытяжку учитывайте все за и против:

Плюсы и минусы

Нажмите чтобы увеличить

Пластиковые островные вытяжные конструкции достаточно удобны с точки зрения форматирования. Они продаются в круглой и прямоугольной форме. Дополнительно к ним докупаются Г-образные переходники. Завершить работу всей системы поможет герметик.

И так, преимуществами являются:

• Шумоизоляция;
• Плотность крепления, дабы грязь не забивалась в зазоры;
• Низкое сопротивление;
• Легковесность, что позволяет упростить их транспортировку.

Несмотря на это, не обошлось и без минусов. В данном случае, достаточно серьезным недостатком является низкий уровень огнестойкости. Это сказывается на выборе помещения для установки, так как придется в некоторых случаях осторожничать с правилами противопожарной безопасности.

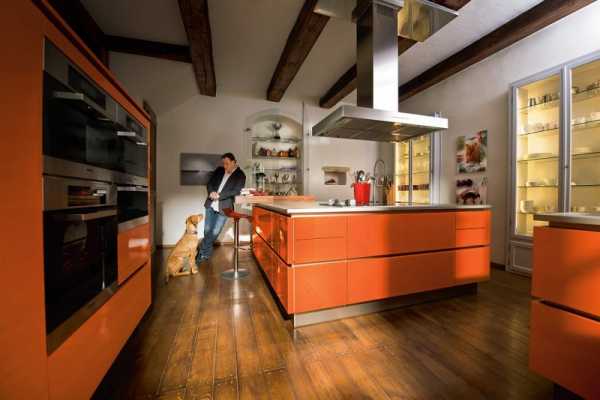

Без воздуховода не обойдется островная кухня

Воздуховоды из пластика не переносят высокие температуры, посему их эксплуатация в помещениях, подверженных пожару, недопустима. Таким образом, пластиковый вариант не рекомендован для предприятий промышленного назначения, чтобы не идти на риск с дорогим оборудованием, а то и жизнями сотрудников, лучше, конечно, прибегнуть к металлическим воздуховодам.

Как правильно рассчитать размеры кухонных фасадов читайте здесь.

Однако для домашнего применения, скажем на кухне, пластиковый вариант явно более практичнен и ничем не уступает в надежности. Поэтому это достаточно разумное решение для вентиляции в доме.

Как выбрать

Нажмите чтобы увеличить

На что обратить внимание

При выборе воздуховода из пластика придется обратить внимание на пару мелочей. Сперва стоит позаботиться о информированности соответствующей для вашего помещения производительности и правильно выбрать кухонную вытяжку. Ее расчет производится по формуле: площадь кухни множится на 12. Результирующая цифра станет показателем необходимой производительности устройства.

Вытяжка для воздуховода

Если же площадь кухни большая, лучше остановиться на устройствах с возможностью подключения к системе вентиляции, так как вытяжка без воздуховода сюда не подойдет. Так как в данном случае последние обладают достаточным запасом мощности. Определенный круг сетует на дизайнерскую ограниченность. Если же внешность важный для покупателя критерий, то лучше обратиться к разнообразию вытяжных зонтов с подключением к воздуховоду. Буквально-таки все варианты систем без подключения отличны лишь шумной работой. А если же для вас данный показатель неоценим, то тогда обращайтесь к подключаемому варианту.

Нажмите чтобы увеличить

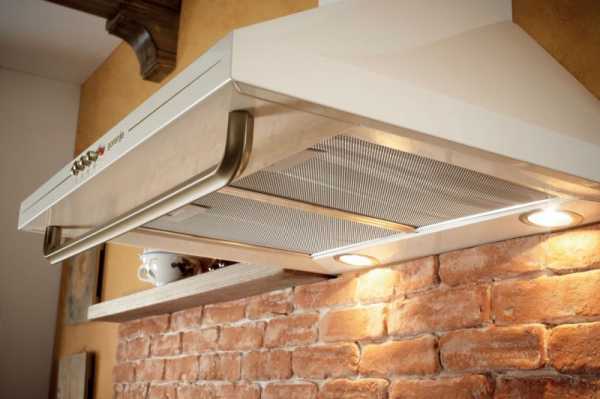

При выборе устройства прибегайти к к жировому фильтру из 5 и более слоев алюминиевой сети.

Дополнительные элементы

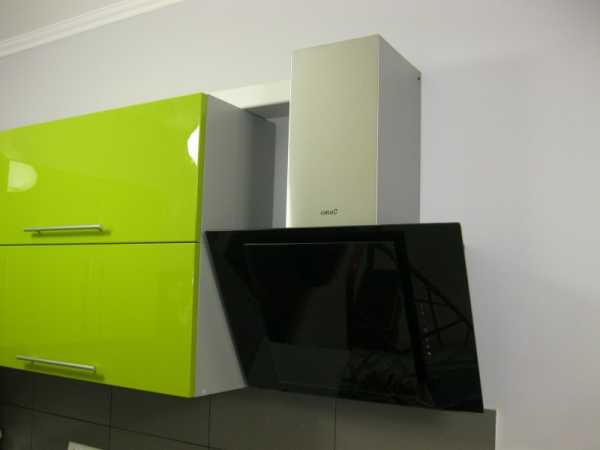

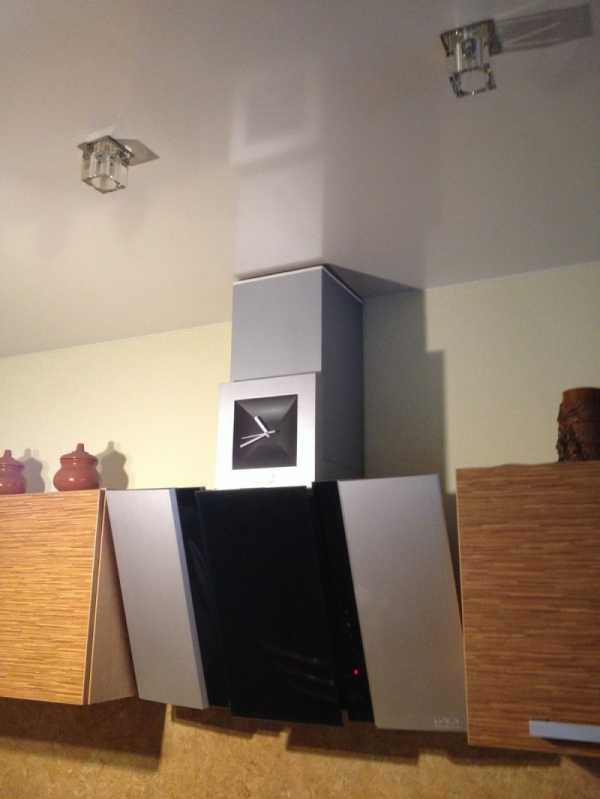

Спрятать воздуховод можно за фальшпанелями

Как правило, говоря о дополнительных элементах, на ум сразу же приходят прямоугольные воздуховоды из пластика, выбор на который падает при необходимости экономии пространства. Данный агрегат достаточно шумен, поэтому может потребовать дополнительных элементов, позволяющих свести показатель на нет. Здесь можно отметить:

• вентиляторы;
• шумоизоляционные материалы;
• приточно-вытяжные решетки.

Процесс установки

Чем тщательнее вы подойдете к этому вопросу, тем надежнее будет конструкция

Вероятно, это первый вопрос, решаемый до начала установки. Здесь все банально – подключение кухонной вытяжки без особых требований. Единственно что требует учесть высоту верхних кухонных шкафов. Начинаем с подводки кабеля в 1,5 квадрата сечения, можно и 3-ой с заземлением или стандартный 2-ой. Персональная защита в виде УЗО или автовыключателя не потребуется.

Относительно подсоединения вытяжки к электросети аналогичным образом, сложностей не будет. Можно решить проблему 2-мя способами:

• специальный разъем для присоединения кабелей;
• изолировав и скрутив провода.

Последний потребует высокого качества проводки (дабы они не грелись), и хорошей пропайки.

Подключение

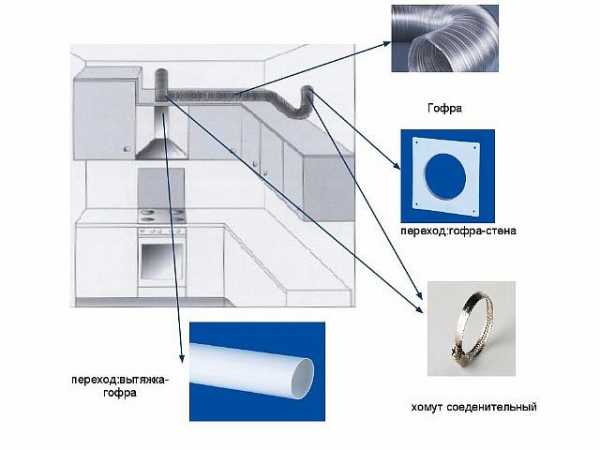

Подключение вытяжки к воздуховоду происходит по следующему алгоритму:

• Подключение воздуховода.

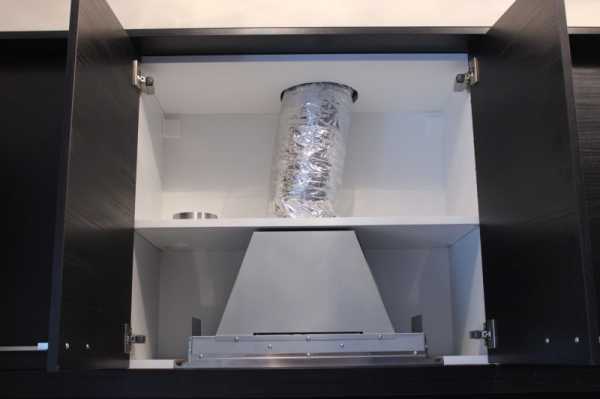

• Вешаем шкаф с гофрой на стену.
• Закрепляем самодельный короб на шкаф.
• Закрепляем вытяжку в шкаф.
• Надежно закрепляем гофру на вытяжку и фиксируем хомутом.
• При подключении вытяжки напрямую – потребуется подключение воздуховода к шахте.
• В случае монтажа пвх воздуховодов ситуация процесс идентичен.

В процессе монтажа максимально снижайте количество изгибов трубы для большей тяги. Каждый повтор сокращает мощность примерно на 10%.

Уход и правила эксплуатации

Основным преимуществом пластиковых воздуховодов является именно проста: легкость монтажа, неприхотливость ухода, доступность сервисной поддержки.

Как правильно сделать монтаж воздуховода:

Как украсить или спрятать

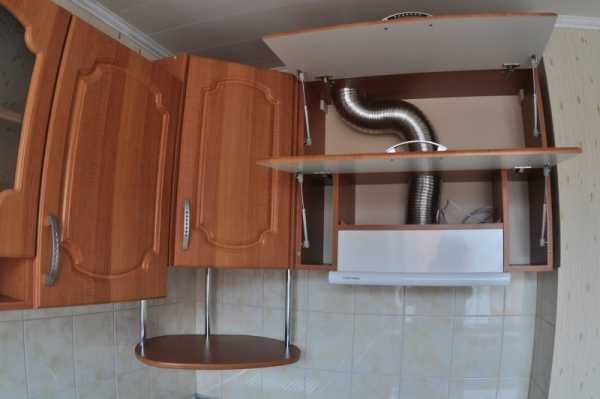

Как спрятать воздуховод

Существует несколько способов гармонично спрятать воздуховод:

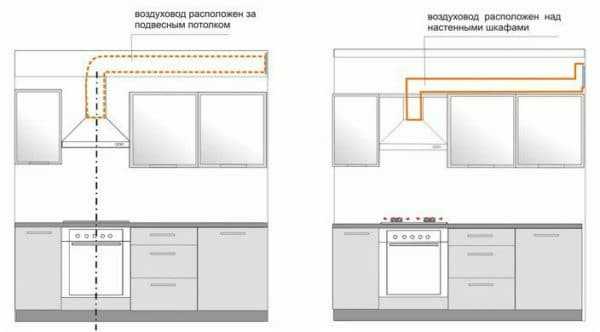

1. Наиболее популярный – провести их за навесными шкафами либо внутри них как внутренне наполнение или же спрятать их за фальшпанелями. Довольно-таки экономичный вариант.

1. В случае двухуровневого, подвесного потолка или матового натяжного потолка можно воздуховод провести как раз между ними, заметить который будет практически невозможно.
2. Существует также прямоугольный короб, при определенных экспериментах с которых и работе с освещением c помощью подвесных светильников будут твориться чудеса.
3. Также достаточно интересным вариантом может быть покраска труб в соответствии с общей атмосферой помещения.

Как спрятать трубы на кухне:

В результате можно сказать о практически идеальном варианте воздуховода для кухонного помещения. Хотя, в принципе, альтернатив и нет. Пластиковый вариант доступен, прост в монтаже и обслуживании, экологичен, безопасен, надежен, превосходно впишется в окружающую атмосферу любого дизайна кухни. Остается лишь наслаждаться всеми его преимуществами. Смотрите также информацию про монтаж кухонной вытяжки.

ilkitchen.ru

варианты устройства и схемы установки

В результате повсеместного использования пластиковых окон в кухнях наших домов нарушилась естественная вентиляция, которую обеспечивали рамы из древесины. Между тем эффективная вентиляция на кухне просто необходима.

Причем организовывать её нужно со знанием дела, чтобы вместо вытяжки кухонного воздуха не получить приток «ароматов» из соседних квартир или из туалета. Вас тоже волнует эта проблема, но вы не знаете с чего начать? В нашем материале речь пойдет о обустройстве вентиляции на кухне. Мы расскажем о видах вытяжек и нюансах их монтажа.

Содержание статьи:

Зачем нужно вентилировать кухни?

Большинство отечественных квартир оборудовано плитами, в работе которых используется природный газ. В процессе его сгорания образуется углекислый газ, ядовитые свойства которого проявляются по мере увеличения его концентрации в воздухе.

Самое разумное и современное решение этой проблемы – установка вытяжки и принудительная вентиляция помещения.

Современная вытяжка – непременный атрибут кухни, если в ней присутствует газовая плита: с её помощью можно вывести из помещения несгоревший и углекислый газ

Итак, вентиляция необходима даже в случае идеальной работы газовой плиты. Потребность в ней возрастает при ошибках в настройке оборудования, которые могут стать причиной выделения угарного газа. Он значительно опаснее углекислого, а его присутствие можно и не заметить: этот газ не имеет ни цвета, ни запаха.

Кроме того, газопроводный или природный газ может сгорать не полностью, накапливаясь в воздухе. Бывают ситуации, когда пламя горелки погасло. Например, его залило «сбежавшим» молоком. Если нет специальной защиты, то поступающий в помещение газ может спровоцировать взрыв, способный натворить бед во всем доме.

Получается, что, приступая к работе с газовой плитой, нужно сразу же включать вентилятор вытяжного устройства. Но и присутствие в кухне электроплиты не уменьшает значимость вентиляции этого помещения.

Галерея изображений

Фото из

Самым мощным и действительно крупным, независимо от реальной площади, потребителем воздуха является кухня

На кухне размещено максимальное количество оборудования, выделяющего во время работы тепло, в том числе плиты, духовки, варочные поверхности

Естественная разновидность вентиляции зачастую не справляется с формированием воздухообмена даже в небольшой кухне. А в помещении больше 7 м² практически обязательно использование вентилятора

Самый распространенный вариант устройства вентиляции на кухне заключается в установке зонта с механической вытяжной системой

В случае установки рециркуляционной модели вытяжки нет сообщения с вентиляционной системой дома. Такая схема только чистит воздух от жирной взвеси, загрязнений и микроорганизмов

Если вытяжная система подключена к вентиляционной шахте, кроме загрязненной воздушной массы она отводит избыток тепла и выделяемые при приготовлении пищи испарения

Вытяжку с вентилятором подбирают, умножив объем кухонного помещения на 10. Из полученного значения необходимо вычесть объем, занимаемый мебелью и бытовой техникой

Следует помнить, что при использовании оборудования, отводящего отработанный воздух в вентшахту, необходимо обеспечивать его приток. Для этого нужно чаще открывать форточки, желательно устанавливать приточные вентиляторы в окно или приточные клапаны в стену

Самый крупный потребитель воздуха

Концентрация источников тепловыделения

Использование механической вентиляции

Зонт с вытяжным вентилятором

Рециркуляционный тип вытяжки

Связанный с вентиляцией зонт

Подбор кухонной вытяжки по мощности

Обеспечение притока воздуха

Пригорание пищи, которое частенько случается у любителей жареной картошки и рыбы, сопровождается выделением вредных соединений, которые образуются в результате пиролиза органических соединений. Те же, кто предпочитает продукты, приготовленные на пару, знают, что испарения приводят к росту влажности в помещении. И её уровень тоже необходимо понижать.

И даже сторонники запаха свежей выпечки понимают, что насыщать этим замечательным ароматом всю квартиру нельзя. Смесь привлекательных на первых порах запахов со временем превращается в мешанину частично разложившейся летучей органики, присутствие которой в воздухе вряд ли кому-то понравится.

Даже если ваша кухня оборудована электрической варочной поверхностью, вытяжка вам пригодится, чтобы понизить влажность в помещении и устранить из него запахи готовки

Вывод: вытяжка в условиях современной кухни – это не дань моде, а жизненная необходимость.

Разновидности кухонных вытяжек

Разные потребности пользователей заставляют товаропроизводителей разрабатывать предложения, которые бы оптимально подходили под запросы конкретного покупателя. Поэтому ассортимент вытяжных устройств для кухни, который предлагает нам современный рынок бытовых приборов, достаточно широк. Постараемся разобраться в их многообразии.

По способу очистки воздушных масс

Очищать воздух на кухне можно разными способами.

В зависимости от того, какой из них применяется в конкретной модели, вытяжки подразделяются на:

• Эвакуирующие. Эти модели выводят воздух из кухни наружу по воздуховодам, выполненным в виде металлического короба или гофрированной трубы. Чтобы такое устройство заработало, необходимо наличие вентиляционного канала или простого отверстия. Обычно воздуховод снабжают клапаном, предотвращающим возникновение обратной тяги.
• Циркуляционные. В этой модели предусмотрен , похожий на противогазный. По сути, это не вытяжка, а фильтрующая установка, очищающая воздух от основных «ароматов»: воздухообмен с внешней средой отсутствует. Такое устройство привлекает простотой своего монтажа, но оно не способно защитить, например, от утечки газа.

Циркуляционные вытяжки могут соседствовать со штатной вентиляцией кухни. К их недостаткам обычно относят высокую стоимость и дорогое обслуживание: угольные фильтры требуют периодической замены.

Циркуляционная модель кухонной вытяжки не поможет вам, если в помещении скопился углекислый или угарный газ, а эвакуирующая легко справится с этой проблемой

Особенностью эвакуирующей вытяжки является то, что она выводит и избыточное тепло, которое всегда образуется в период готовки. У циркуляционной модели такой функции нет.

Деление по типу конструкции

Помимо основной функции покупатели обращают внимание и на другие отличительные характеристики различных моделей. Вытяжное устройство должно хорошо вписываться в общий интерьер помещения, быть удобным в эксплуатации и ещё: хорошо, если бы можно было сэкономить и установить его самостоятельно.

Поэтому современные вытяжки отличаются не только , но и способом монтажа, дизайном, материалом изготовления и наличием дополнительных опций.

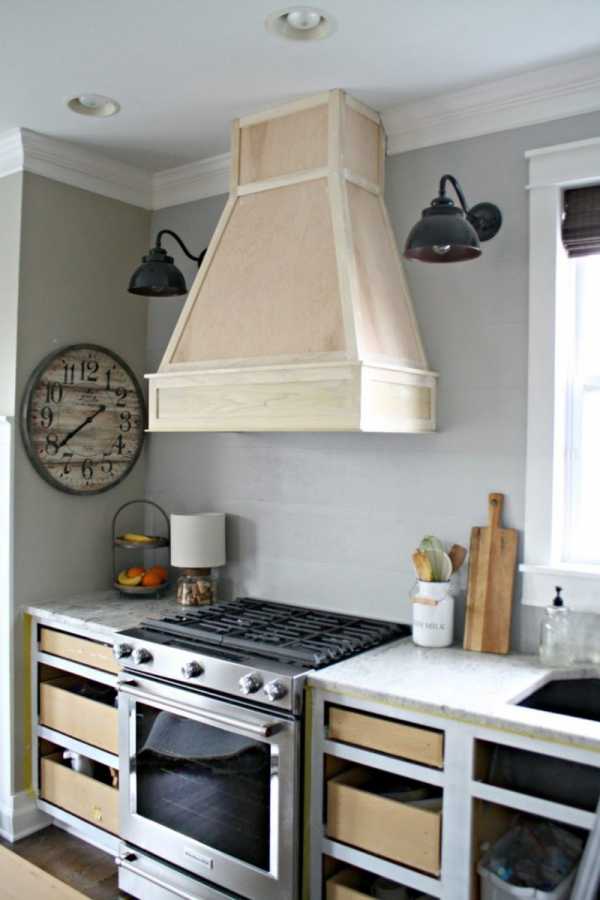

Каминная или купольная вытяжка часто встречается в наших домах: важно, чтобы площадь нижней части её купола соответствовала площади установленной в помещении плиты

По типу конструкции вытяжные устройства подразделяют на:

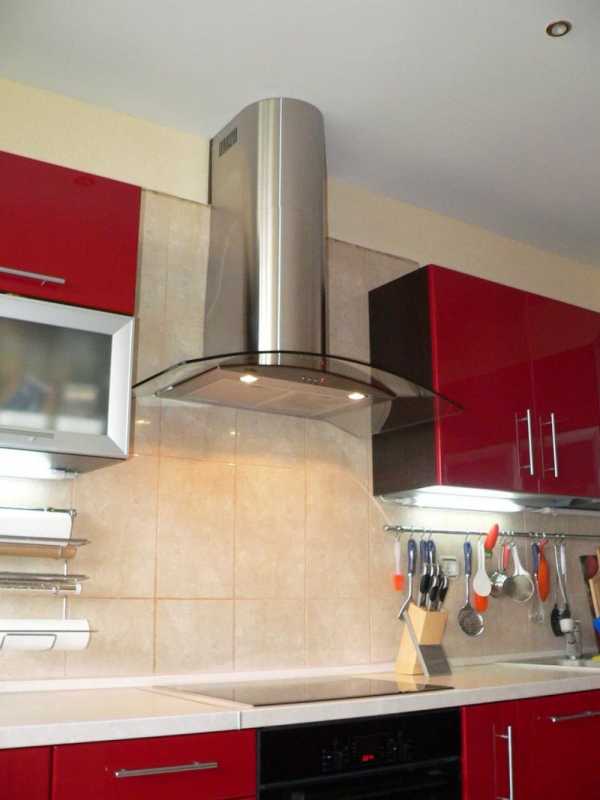

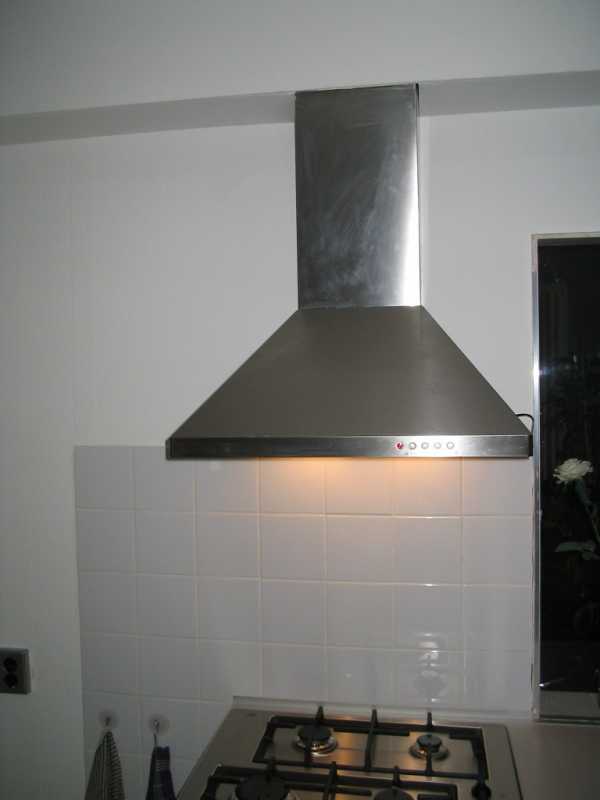

• Купольные. Эта модель получила своё название благодаря форме воздухозаборника. Он похож на усеченную пирамиду, купол которой располагается непосредственно над плитой. От отверстия в верхней части купола отходит воздухопровод, транспортирующий воздух за пределы кухни через отверстие в стене или через вентиляционный канал.

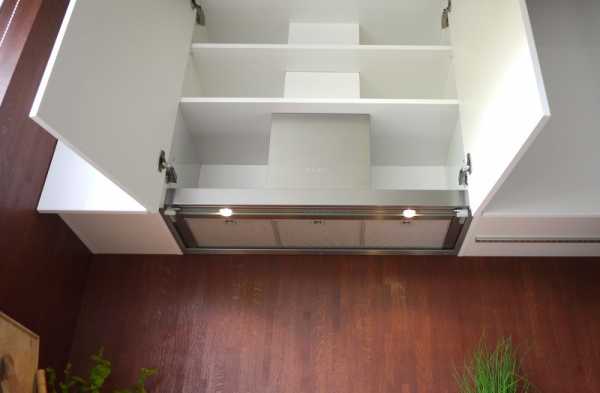

• Встраиваемые. Такая вытяжка располагается внутри мебели на кухне. Довольно часто комплектуется выдвижной панелью, что позволяет экономно расходовать пространство помещения и, одновременно, обеспечить комфортное управление оборудованием.

Перед тем, как заказывать мебель и покупать вытяжку, следует распланировать помещение кухни, чтобы предметы мебели и бытовой техники не мешали друг другу, выглядели бы эстетично, а пользоваться ими было бы удобно.

Пространственная планировка очень важна и при устройстве встраиваемой вытяжки. Как правило, если вытяжка не входит в комплект изначально, мебель под неё делают на заказ. При этом обязательно предусматриваются все нюансы, позволяющие красиво и аккуратно расположить все элементы встроенного оборудования.

Классификация по месту монтажа

Вытяжное оборудование устанавливается в кухне с учетом разных факторов: размера помещения, местоположения плиты и так далее.

Хорошо, если в помещении вашей кухни высокие потолки, тогда и скромная настенная вытяжка будет смотреться очень эффектно

По месту установки вытяжки делятся на:

• Настенные. В этом случае одна сторона купола вытяжки прилегает непосредственно к стене, а вторая находится над плитой.
• Угловые. Размещение плиты в углу не только экономит площадь кухни, но и делает варочную поверхность доступнее. Сама конструкция купола угловой вытяжки имеет форму, при которой две её стороны вписываются в угол помещения, плотно прилегая к стенам.
• Островные. Счастливчики, которые располагают большим помещением кухни, могут позволить себе установку островной конструкции. Её размещают над плитой, расположенной в центре комнаты.

В ассортименте выпускаемых моделей есть разнообразные по форме варианты вытяжек. Например, плоские модели монтируются под мебелью так, чтобы нависать над плитой.

Что уж говорить о кухнях, площадь которых позволяет разместить плиту и рабочий стол прямо в середине помещения, а вытяжку – над островной плитой

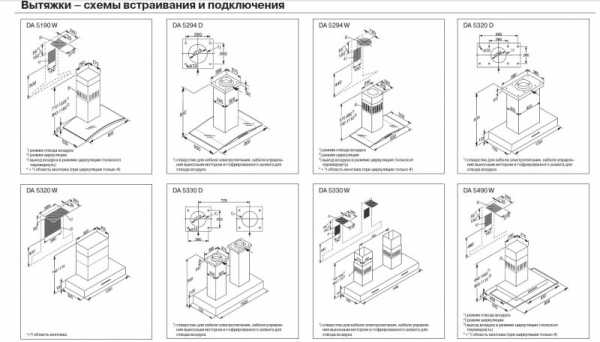

Прежде, чем самостоятельно устанавливать вытяжку на кухне, необходимо тщательно изучить инструкцию. Для каждой из моделей есть собственные нюансы монтажа, но кое-какие общие правила распространяются на все вытяжки.

Это высота, на которой они должны располагаться относительно поверхности плиты. Для газовых плит расстояние составляет от 75 см, а для электрических – не меньше 65 см.

Правил монтажа вытяжки не так уж и много, но им необходимо строго следовать, поскольку они продиктованы заботой о безопасности владельцев дома

Итак, нижний уровень установки определен, верхний же выбирается самостоятельно. И зависит он от роста владельцев квартиры: пользоваться плитой и вытяжкой должно быть удобно. Более подробно о нюансах монтажа вытяжки можно прочесть в .

Чаще всего современные покупатели отдают предпочтение встроенным моделям. Они обходятся дешевле, и их достаточно просто смонтировать своими руками.

Принципиальная схема устройства кухонной вытяжки

В состав любой вытяжки входят следующие элементы:

• Вентилятор с электродвигателем. Многоскоростной асинхронный двигатель обеспечивает вращение вытяжного вентилятора, благодаря которому воздушные потоки проходят через фильтры, задерживающие жир.
• Фильтры. Все вытяжки оснащаются многоразового или одноразового использования. Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Их замена выполняется раз в 3-4 месяца эксплуатации.
• Лампы освещения. Освещение варочной поверхности выполняется с помощью ламп накаливания, светодиодных или галогенных световых приборов.
• Схема переключения скоростей. В разных моделях переключение скорости осуществляется различными способами: с помощью сенсорных устройств, посредством кнопок или с применением ползункового переключателя.

Взгляните на стандартную электросхему вытяжки, в которой присутствуют все названные выше элементы.

В состав стандартной электросхемы вытяжки для кухни входят все основные элементы, перечисленные нами выше, и представлен порядок их подключения

Обеспечение безопасности конструкции

В комплект вытяжного оборудования обязательно входит вентилятор, а это значит, что вытяжка должна подключаться к розетке. Если вы только приступили к ремонту в новой квартире, обязательно предусмотрите для вытяжки отдельную розетку, потому что данное оборудование постоянно должно находиться в подключенном состоянии.

Занятость розетки единственным прибором позволяет спрятать её за элементами мебельного гарнитура. Но не забудьте обеспечить к ней легкий доступ. Существует и ещё одно важное правило: розетка должна располагаться не ближе 60 см от раковины мойки и от плиты.

Помните, что этот вытяжка – электроприбор, который способен поразить током, поэтому к вопросам электробезопасности нужно относиться серьёзно.

Кухня, как и ванная комната, – помещение, в котором одновременно может быть и жарко, и влажно. Лишняя влага и жир от готовки оседают на решетке вытяжки. Это создаёт благоприятные условия для электрического пробоя на металлический кожух от мотора вентилятора. Именно по этой причине прибор следует подключать к электрической сети при помощи трех проводов.

Схема подключения вентилятора, входящего в комплектацию кухонной вытяжки, наглядно демонстрирует, что необходимы три провода: фаза, ноль и “земля”

В составе проводки должны быть ноль, фаза и «земля». Провод заземления легко отличить по желтой изоляции и по продольной зеленой полосе. Современные дома заблаговременно оборудуются евророзетками и контуром заземления. В этом случае достаточно заземляющий провод соединить с соответствующей клеммой штепселя. Её несложно отличить от других по значку в виде трех разновеликих параллельных линий.

Постройки постарше могут не иметь контуров заземления. В этом случае необходимо позаботиться о защите самостоятельно. В случае возникновения пробоя на корпус заземление позволит защитному автомату отключиться. Кроме того, оно необходимо для выравнивания потенциалов.

В качестве дополнительной защиты рекомендуется проводку для розетки вытяжки сделать отдельным кабелем с защитой УЗО и выключателя-автомата.

Как самостоятельно сделать защитное заземление?

Чтобы соорудить в старом доме защитное заземление, совершенно не обязательно копать траншею и вбивать в землю металлические штыри. Нельзя заземлять вытяжное оборудование на водопровод, теплоцентраль и, тем более, на газовую трубу. Это опасно не только для вас, но и для соседей.

Для устройства заземления в доме старой постройки необходимо отыскать глухую нейтраль и подключиться к ней. Для этого откройте вводный щиток в вашем подъезде или в квартире. Входящие в него провода заключены в трубу, которая замурована в стене. На ней должен находиться резьбовой штырь, возможно, с подключенными ранее заземлениями. Это искомая глухая нейтраль: труба надежно заземлена.

Нужно взять гибкий многожильный провод, сечение которого составляет не менее 2,5 мм², и провести его от нейтрали до места установки розетки. Вытяжку следует подключать к сети с использованием автомата-разъединителя на 6,3 Ампер.

Розетка скрыта за элементами встроенной мебели, но доступ к ней очень легко получить: достаточно открыть нужную дверцу

Как уже было сказано выше, на глухой нейтрали могут находиться и другие заземления. Их отключать нельзя. Свою клемму следует накинуть поверх уже имеющихся и закрепить её с помощью гайки. При гладкой поверхности нейтрали для закрепления заземления можно использовать хомут. Отлично, если в выполнении этой работы поучаствует электрик вашей Управляющей компании.

Возможные проблемы с вентиляцией

При установке вытяжки может быть нарушена штатная вентиляционная система квартиры. Попыткой решить эту проблему является пробивание специально для вытяжки дополнительного отверстия наружу или в канал вентиляции. Но нужного эффекта таким путем не достичь. Площадь сечения того же вентиляционного канала не увеличивается при появлении в нем ещё одной дыры.

При удачном стечении обстоятельств лишь ¾ чада из кухни отправятся в канал, а ¼ останется в квартире. Если же снаружи будет сильный ветер или возникнет тяга с нижних этажей, то вся гарь вернётся на кухню или отправится к соседям, что может обернуться испорченными отношениями с ними.

Что касается вывода воздуха наружу через пробой в стене, то при этом затрагивается несущая конструкция. Такие работы необходимо предварительно согласовывать, составлять проект вносимых изменений. Кроме того, такое решение создаёт опасность оседания конденсата как в воздуховоде, так и на моторе вентилятора. Тогда-то пробой на корпус практически неизбежен.

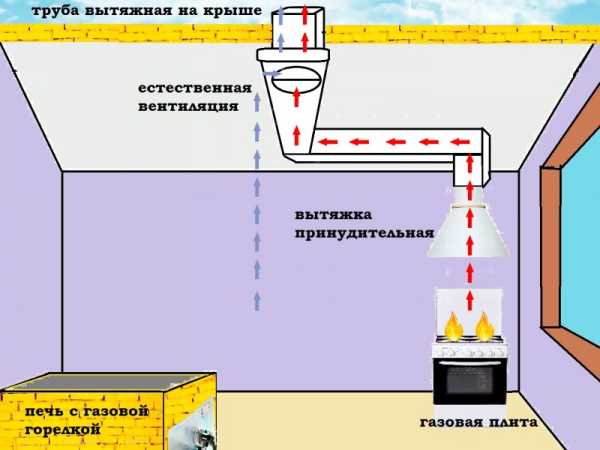

На схеме работы вытяжки с хлопушкой хорошо раскрывается принцип её функционирования: воздушные массы не будут поступать по воздуховоду обратно в помещение кухни

В качестве выхода из возникшей ситуации предлагается использовать дополнительный участок воздушного короба, оснащенный клапаном-хлопушкой. Схема этого устройства приведена ниже.

Под воздуховод вытяжки нужно окно в форме квадрата, сторона которого составляет ¾ диаметра воздуховода. Это позволяет площади его поперечного сечения соответствовать аналогичной площади воздуховода. Периметр же окажется немного меньше, чем длина окружности воздуховода. Тогда и с подключением сложности не возникнет.

Заслонку можно сделать из алюминия толщиной 0,5 мм или из такого же по толщине фторопласта или стеклотекстолита. Предпочтительнее изделие из алюминия, потому что важна не только жесткость и толщина материала, но и его легкость. Срабатывание хлопушки будет эффективнее при меньшем удельном весе материала, из которого её сделали.

Заслонка оснащается слабой тонкой пружинкой. Её функция такова: когда заслонка будет поднята в верхнее положение и воздействие на неё прекратится, она должна плавно вернуться на своё место. Если пружина слабо натянутая, но жесткая, то для нашей цели она не подойдет.

Поволока, составляющая пружину, должна иметь в диаметре 0,2-0,3 мм. При длине в 120-150 мм диаметр самой пружины должен составлять 3-5 мм.

Подробнее о том, как правильно подключить кухонную вытяжку к вентиляции, читайте .

Использование нейтрализаторов запаха

Часто кухонные вытяжные устройства снабжают нейтрализаторами запаха.

В наших магазинах можно встретить три типа нейтрализаторов:

• Химические. Эти нейтрализаторы нужно часто менять, потому что они быстро затягиваются жировой пленкой и перестают действовать, не выработав до конца собственный ресурс. Кроме того, они и сами источают соединения, способные нанести вред здоровью.
• Электроионизационные. Если у вас имеется ионизатор, то принцип действия этого устройства вам тоже знаком. Но в любой комнате дома вредные вещества находятся в значительно меньшей концентрации, чем в кухне над варочной поверхностью. Для их нейтрализации необходим сильный разряд, который может навредить и хозяйке, стоящей у плиты.
• Ультрафиолетовые. При использовании нейтрализаторов этого типа необходимо иногда очищать лампочки от налёта и менять их примерно раз в два года. А лампочки эти стоят недешево. Зато такой нейтрализатор безопасен для здоровья людей. Более того, лампы излучают не один лишь ультрафиолет, а ещё и свет: белый или с небольшой голубизной.

Вооруженные полученной информацией, мы выберем себе нужный нейтрализатор не вслепую, а со знанием дела.

Несколько слов о воздуховодах

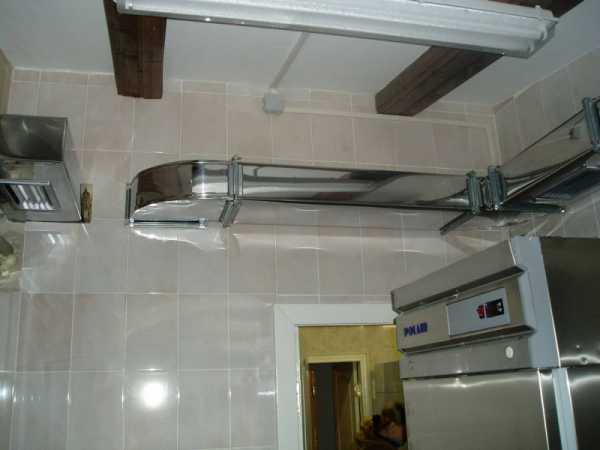

В комплект вытяжки воздуховод не входит. Его придется покупать отдельно. Считается, что металлический короб с прямоугольным сечением выглядит эстетичней , но и у него есть свои достоинства.

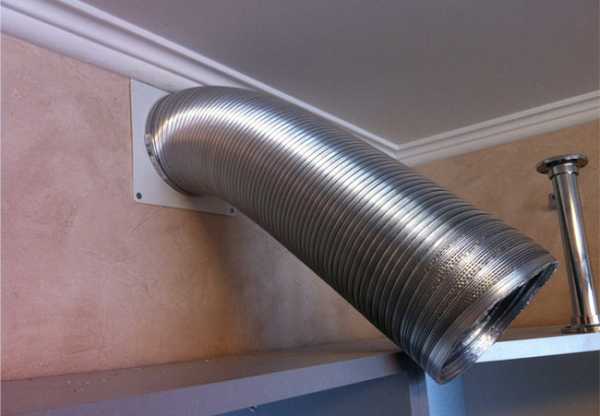

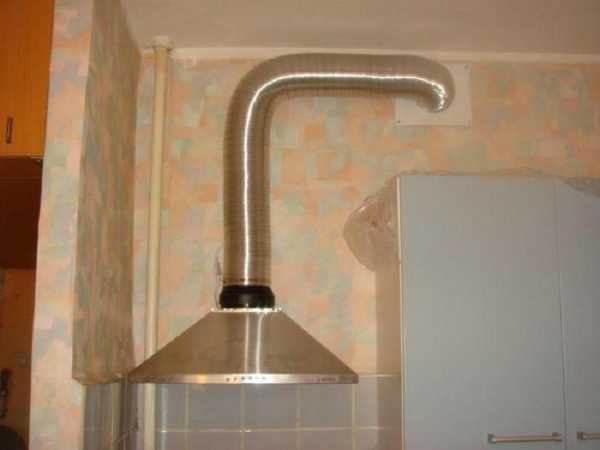

Тот, кто считает, что гофра выглядит не слишком привлекательно, может и ошибаться: при определенных условиях он способен даже украсить интерьер помещения

Гофру следует выбирать с таким диаметром, который соответствует входному отверстию в верхней части колпака вытяжки. Если длина этой трубы менее 1,5 метров, то аэродинамическое сопротивление этого материала практически ничтожно в сравнении со случайными потерями, возникающими в результате завихрений в вентиляции. Гофру легко разрезать обычными ножницами.

Гофре можно придать квадратную форму, чтобы соединить его с хлопушкой. У нее напрочь отсутствуют резонансные свойства, иногда возникающие у жестких коробов. Если вы все-таки предпочтете приобрести гофру, то готовку пищи в вашем доме никогда не будет сопровождать монотонный гул.

Выводы и полезное видео по теме

Рекомендации специалиста в этом ролике помогут вам не растеряться, рассматривая модели вытяжных устройств, которые предлагают вам современные супермаркеты электрической бытовой техники. Выбор нужно делать со знанием дела, поэтому прислушайтесь к консультации профессионала:

При монтаже вытяжки могут возникать и нестандартные ситуации. Справиться с поставленной задачей вам помогут практические советы мастера, которые вы найдете в этом видео:

Соорудить вентиляцию на кухне можно и своими руками. Но перед тем как приступить к работе, необходимо узнать, какие виды вытяжных устройств предлагает современный рынок, какие правила и для кухни существуют.

Если вам приходилось сталкиваться с обустройством кухонной вентиляции и есть что посоветовать нашим читателям, или остались вопросы, на которые хотелось бы получить ответ, оставляйте, пожалуйста, свои комментарии в расположенном ниже блоке.

sovet-ingenera.com

110 фото лучших современных моделей

Сегодня сложно найти кухонное пространство без вытяжки. Ведь именно она имеет немаловажное значение в данной комнате, так как выводит за её пределы ароматы, устраняет копоть, сохраняет обстановку в надлежащем виде  течение продолжительного периода времени. Как же выбрать грамотно вытяжку и установить её?

Виды современных моделей вытяжек

Существуют определённые разновидности вытяжек, отличающиеся конструктивными особенностями. Выделяются устройства островного, настольного, встраиваемого, а также настенного назначения. Настенные приспособления имеют круглую, либо прямоугольную форму.

Подобные механизмы имеют большие габариты, они должны гармонировать с дизайном комнаты. Встраиваемые конструкции обустраиваются в шкафы, они почти не заметны, что даёт повод для выбора варианта любой конфигурации.

Настольного вида варианты размещают рядом с плитой. Они великолепно подходят для небольших пространств. Островные конструкции монтируются в потолочную поверхность посередине кухонного пространства. Они станут прекрасным выбором для плиты, расположенной отдельно от мебельного набора.

Установочные работы полностью зависят от вида изделия. Сегодня предложены такие типы вытяжек, как комбинированная, рециркуляционная, а также вытяжная.

Классические устройства предложены в качестве продукции, посредством которой происходит вывод воздуха в специальное отверстие вентиляции. В данном случае можно отметить вытяжной процесс функционирования.

При прохождении воздушных масс через фильтры осуществляется фильтрация, которые затем вновь возвращаются. Это называется рециркуляцией.

Один из вариантов предложен вытяжкой, другой – воздухоочистителем. Выбирая требуемый вариант, ориентируйтесь на особенности кухонного пространства и ситуацию в общем.

Особенности обустройства воздуховодов

Чтобы в кухонном пространстве был всегда чистым воздух, не обойтись без вытяжки с отводом в систему вентиляции. Немаловажно обустроить правильно воздуховод, созданный из алюминия, либо пластика.

Пластиковый вариант считается более долговечным и практичным в эксплуатации, поэтому имеет более высокую стоимость. При этом устройство из пластика более проблематичное в монтаже. Для этого необходимо приобрести решетку вентиляции, переходники, а также колена буквой Г.

Важно купить и редукторы для эффективного совмещения диаметра круглого с формами прямоугольными для осуществления воздуховода.

В набор входит много деталей для самостоятельной установки вытяжки в систему вентиляции. Однако подобный монтаж для неопытного установщика проблематичен, но данного вида устройства рассчитаны на долговечный эксплуатационный период и в процессе функционирования почти не шумит.

Нюансы монтажа гофры

Если система вентиляции размещена над плитой, тогда её совмещение с вытяжкой происходит посредством переходника. В данном варианте обустраивается воздуховод. После выбора конфигурации важно купить колено для устранения углов.

Помимо этого потребуется переходник, который крепится на отверстии для системы вентиляции, а также вытяжке. Детали для соединения обрабатываются специальным герметиком, в итоге получается красивое сооружение, обустраиваемое под потолочной поверхностью без дополнительных декоративных элементов.

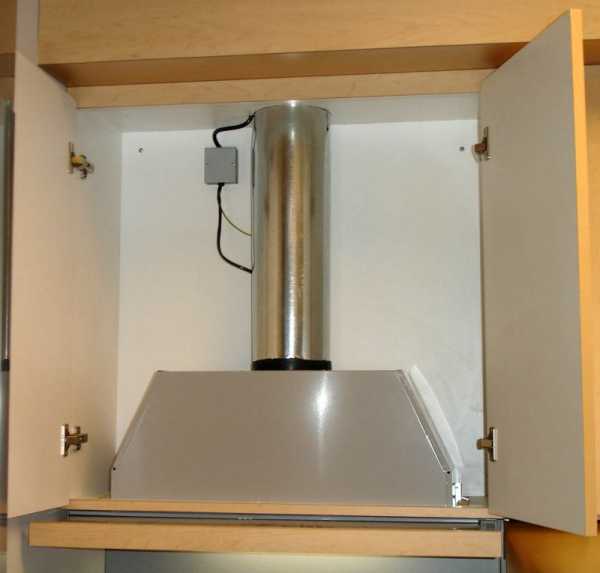

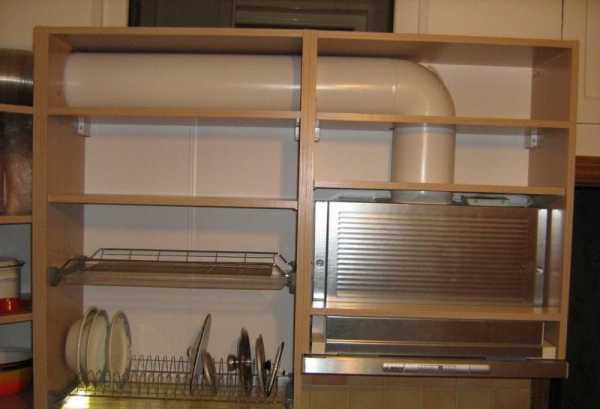

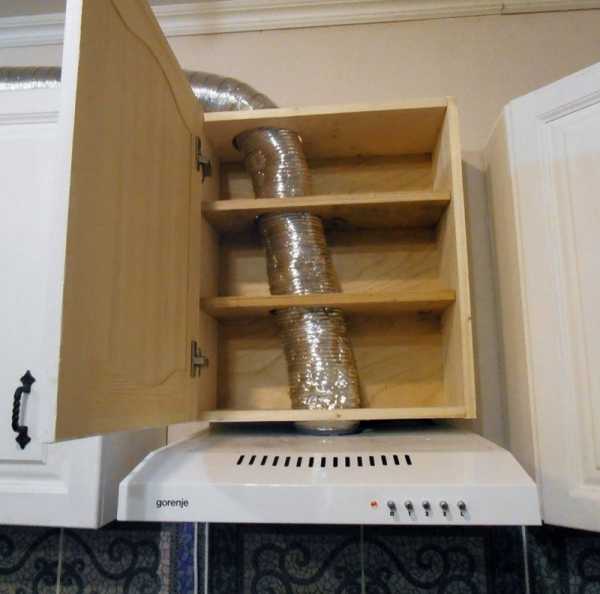

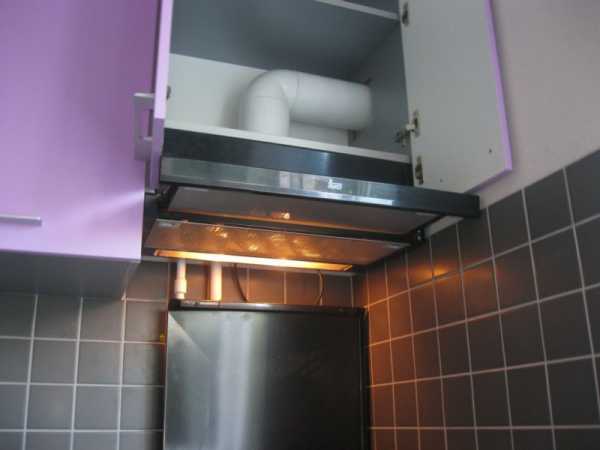

Если монтировать вытяжку в системе вентиляции, как на фото, в шкафу, то не обойтись без гофры, представляющей собой доступный по стоимости материал без проблем в процессе установки.

Для правильного выбора диаметра гофры необходимо ориентироваться на размер отверстия, находящегося на вытяжке. Труба гофрированная монтируется на устройство посредством хомута, а на вентиляцию через решётку.

Пластиковая вентиляционная система характеризуется более красивым видом, особенности конструкции дают возможность обустроить её над шкафами, делая её практически незаметной.

Подключив вытяжку к системе вентиляции по инструкции можно обеспечить необходимое функционирование, если совмещаемый канал, предназначенный для отведения воздушной массы, будет больших габаритов. В итоге воздух будет мгновенно проникать в отверстие, соответственно результативность подобного типа устройства будет высокопроизводительной.

Советы

Не нужно своими силами уменьшать размер воздуховода. В случае возникновения подобной необходимости стоит использовать переходник. Вентиляция возле вытяжки достаточно удобная. Данный вариант предусматривает обустройство системы вверху конструкций.

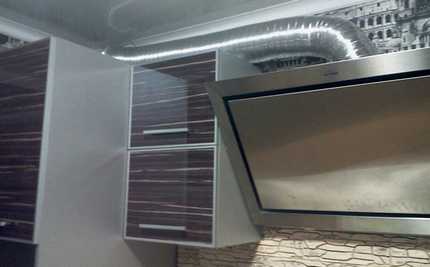

Размещение данного канала с обратной стороны позволит проложить систему по потолочной поверхности. Его можно скрыть коробами, в которые без проблем монтируется. Выбранный под оттенок настенных и потолочных поверхностей, он будет практически незаметным.

Фото вытяжки в вентиляцию

Также рекомендуем посетить:

mojdominfo.ru

как сделать своими руками правильно, пошаговая инструкция

Вытяжка уже давно считается обязательной составляющей кухонного помещения. Это механизм, призванный принудительно выводить из рабочей зоны пищеприготовления запахи и пары.

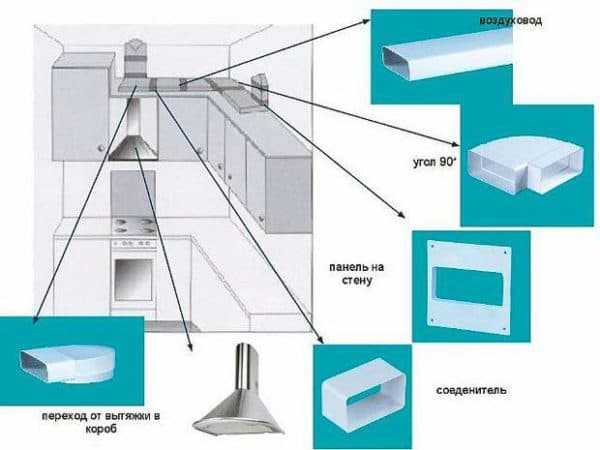

Комплектующие для подключения пластикового воздуховода.

Имея такое устройство, можно существенно снизить запотевание стекол на окне со стороны кухонного помещения, а также избавиться от распространения «ароматов» (в особенности неприятных) от готовящихся и пригоревших блюд по всему жилищу. Вытяжки обладают и еще одной функциональностью, не менее важной, которая по достоинству оценена многими домохозяйками, подсвечивание варочной поверхности плиты.

Установка кухонной вытяжки.

Самостоятельный монтаж воздуховода с вытяжкой очень даже осуществим в рамках затеянного ремонта на кухне. Работа хоть и кажется несколько кропотливой, но она проста. Нужно рассмотреть, как все обстоит на деле.

Когда монтаж вытяжки на кухне производят качественно и по всем правилам, то предусматривают установку вентиляционного короба, который будет пролегать от вытяжки до вывода вентиляции из кухни.

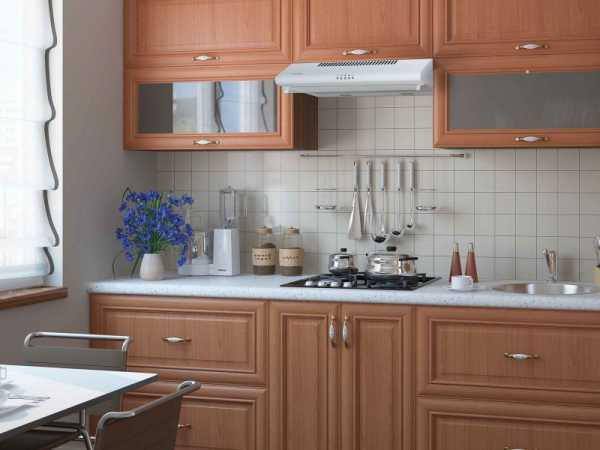

Монтаж вытяжного кухонного устройства без воздуховода

Не все вытяжки нуждаются в подводе воздуховода. Плоские приборы, имеющие отличительный козырек, очищают запахи на кухне через особые внутренние фильтры.

Все другие устройства нуждаются в подводе воздуховода.

Монтаж плоской вытяжки состоит в прикреплении подвеса под вытяжное устройство на поверхности стены и в навешивании самого прибора.

Вернуться к оглавлению

Монтаж кухонной вытяжки и воздуховода для вытяжки

Для собственноручного проведения всех работ потребуются:

Схема воздуховода для вытяжки.

• дрель;
• электролобзик;
• карандаш с рулеткой;
• шуруповерт.

Присоединение вытяжного устройства внутри домовой электросети подразумевает подготовку инструментов либо обращение за квалифицированной помощью к профессионалу-электрику.

Монтаж вытяжной конструкции производится либо на поверхность стены, либо на нижний край кухонного шкафа. В обеих ситуациях требуется обеспечение прокладывания воздуховода от корпуса вытяжного устройства до входа в общедомовую систему вентиляции. На кухне многоквартирных домов такая обязательно имеется. При обустройстве вытяжного устройства в индивидуальном секторе потребуется заблаговременно провести на улицу воздуховод. Сделать это возможно как сквозь внешнюю стенку, так и по межэтажным перекрытиям на чердак и кровлю.

Вернуться к оглавлению

Подготовка короба под воздуховод

Схема короба под воздуховод.

Можно приобрести короб мягкий (наподобие алюминиевой гофры) или жесткий (из пластика). Монтаж пластиковых коробов при помощи соединительных элементов, позволяющих изменять направление воздуховода и удлинять его, считается более надежным вариантом.

Установка пластиковых воздуховодов не представляет особых сложностей. Их можно пилить, как любой предмет из пластика, соединять посредством крепежных компонентов, которые приобретают накануне. Чтобы избежать ошибок, на бумаге заранее обозначают схему маршрута воздуховода, указав точную размерность колен. Коленом называется часть воздуховода от поворота до поворота. Стоит сразу обратить внимание на то, какие размеры и форму имеет вентиляционное отверстие в кухонном помещении. Чтобы обследовать его, убирают решетку защиты перед просмотром. Изучить отверстие вывода нужно, потому как нередко решетка бывает прямоугольной формы, а само отверстие — круглое. Тогда придется позаботиться о приобретении переходника с короба прямоугольника на круглое отверстие вентиляции.

Схема расположения розеток для встроенной вытяжки.

Совет: при наличии единственного вывода вентиляции на кухне следует предусмотреть неполное закрытие отверстия коробом. Оставшийся промежуток понадобится для снабжения кухонного пространства естественной вентиляцией. Его прикрывают добавочной решеткой. Если естественную вентиляцию удастся решить иначе, то размерность короба, по сравнению с каналом вентиляции, не будет иметь никакого значения.

Соединения между коленами воздуховода должны быть абсолютно герметичными. Для герметизации воздуховодных отверстий используют акриловый либо силиконовый состав. Этот герметик наносят на края короба, перед тем как вставить отрезок короба в конструкцию.

Совет: перед тем как крепить воздуховод окончательно, нужно попробовать собрать всю конструкцию целиком так, чтобы каждый элемент встал на свой «маршрут». После чего систему необходимо разобрать и сконструировать уже при участии герметика.

Вернуться к оглавлению

Пошаговая инструкция: самостоятельный монтаж воздуховода

Монтаж воздуховода включает в себя следующие этапы:

Примеры установки с вертикальным расположением воздуходов.

1. Первым делом определяются с местом установки и подготавливают его. Вытяжку монтируют по месту в зависимости от выбранной модели. Для этого производят измерения при помощи рулетки необходимого уровня установки. Наносят разметку. В той ситуации, когда поверхности шкафа, размещенные над варочной панелью, не дают выполнить требуемый уровень отметки, их немного подпиливают. В основном необходимая высота нижней части вытяжного устройства над плитой целиком определяется мощностью установленного двигателя. В среднем эта величина достигает 50-70 сантиметров.
2. После того как контроль уровня размещения устройства выполнен и проставлены необходимые разметки, отпиливают боковины шкафа на желаемую длину. Для этого сгодится электролобзик, имеющий пилку для дерева «чистый рез». Используя такой электроинструмент, можно получить достаточно высокое качество отпила. Если такой инструмент не удается найти, то его вполне может заменить столярная ножовка.
3. Все работы ведут после демонтажа шкафа с поверхности стены и придания предмету кухонной мебели максимальной устойчивости. Чтобы получить наиболее качественную поверхность, при работе ручным инструментом стараются предусмотреть угол между рабочим полотном инструмента и поверхностью шкафа в диапазоне 20-30°. Иначе на противоположной стороне возникнут сколы, которые не преминут испортить внешний облик предмета меблировки.
4. Следующий шаг — формирование отверстия с большим d для монтажа сквозного воздуховода из металла. Последний представляет собой гофрированную трубу либо трубу с гладкими стенками. Для этого прикладывают в месте планируемого размещения отверстий фланец. Он служит шаблоном, по которому размечают отверстия.
5. Затем при помощи дрели с соответствующим сверлом (d — не менее 8 мм) по дереву высверливают насквозь отверстие внутри обозначенной разметки.
6. В образовавшееся отверстие вставляют пилку от электролобзика и осторожно выпиливают требуемый элемент в соответствии с разметкой.
7. Если пилка была подобрана подходящая, то она обеспечивает высокую степень качества реза. Если пилки таковой не было, то края вдобавок обрабатывают наждачной бумагой. Затем подготовленный шкаф с отверстиями устанавливают на прежнее место.
8. Для того чтобы обеспечить электропитание двигателя устройства и осветительной системы, провода вытяжки подсоединяют к электропитанию.
9. Предпоследний шаг — прикрепление системы вентиляции к месту расположения. Устанавливают корпус устройства и выполняют разметку под крепежные детали. Далее высверливают в отмеченных точках отверстия, d которых соответствует 2/3 d шурупов. Затем навешивают корпус.
10. По завершении монтажа вытяжного устройства к нему подсоединяют воздуховод, используя стальные хомуты.
11. В заключение проверяют систему на работоспособность.

Если замечания отсутствуют, то приспособление вполне готово к процессу эксплуатации в соответствии с прилагающейся инструкцией.

Как видите, собрать воздуховод и подсоединить его совершенно несложно. Главное, правильно выполнить все замеры и не ошибиться в расчетах.

1poclimaty.ru

Воздуховоды для вытяжки на кухне

Задача воздуховодов для кухонной вытяжки состоит в обеспечении передачи отработанного воздуха из помещения (или определенной рабочей зоны). Они монтируются в тех местах, где установлены вытяжные устройства. В жилых домах и квартирах вытяжки в основном устанавливаются на кухне над варочной поверхностью. Правда, сейчас и вытяжка для кухни без воздуховода – не редкость, но все-таки большинство их без «трубы» не обходится.

Красивый дизайн со встроенной вытяжкой

В магазинах бытовой техники можно увидеть огромное разнообразие воздуховодов, многие покупатели теряются при выборе конкретной модели, поэтому есть смысл поговорить об их конструктивных особенностях.

Чем отличается вытяжка от вентиляции

Санитарные нормы предусматривают обеспечение жилых помещений воздухообменом определенной кратности. Для обеспечения этого условия в многоэтажных домах предусмотрена вентиляционная система – сеть вентканалов, встроенных в стены здания, с выходом выброса на крышу. Вентканалы служат для выброса отработанного воздуха из помещения. Приток свежей воздушной массы осуществляется естественным путем через неплотности дверных и оконных проемов. Но такая система не может локализовать запахи, гарь и прочие «прелести», возникающие, например, во время приготовления пищи. В результате не совсем приятные ароматы распространяются по всей квартире. Чтобы это предотвратить, ставится дополнительная (принудительная) вентиляционная система – вытяжка. Данное устройство забирает поднимающиеся от варочной поверхности пары и через воздуховод выбрасывает их в вытяжной канал общеобменной вентиляционной системы.

Вентиляционная система и вытяжка

Виды воздуховодов

Воздуховоды для вытяжки классифицируются по:

• форме;
• материалу;
• конструктивному исполнению.

По форме воздуховоды делятся на две группы:

• круглого сечения;
• прямоугольного сечения.

Для изготовления элементов воздухоотведения применяются:

• металл;
• пластик.

По конструктивному исполнению воздуховоды делятся на две группы:

• жесткие;
• гибкие (гофрированные).

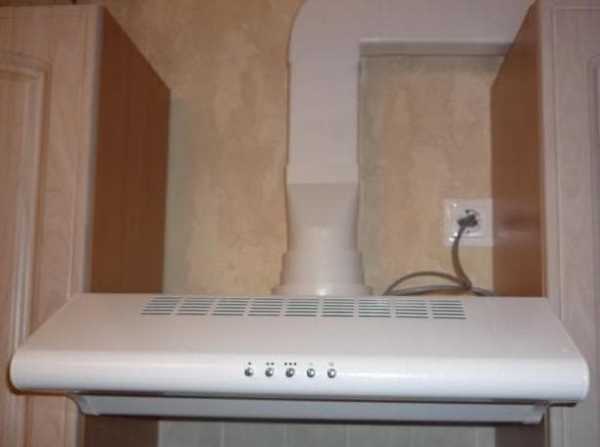

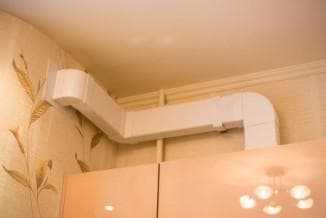

Жесткий пластиковый прямоугольный воздуховод для вытяжки

Особенности исполнений воздуховодов

У каждого из исполнений имеются свои преимущества и недостатки. Все зависит от пространства, которое вы можете отвести под размещение воздуховода.

1.  Системы прямоугольного сечения удобно прятать за кухонные шкафы. Кроме того, воздуховоды данной конфигурации выпускаются в виде отдельных секций, так что вы можете собрать из них воздуховод любой нужной вам длины.
2. Гибкие воздуховоды для вытяжки можно размещать под любым углом, при необходимости растянуть или сжать (в пределах допустимого). Правда, следует иметь в виду, что недостаточно растянутый воздуховод имеет более высокое сопротивление воздушному потоку. Это негативно отражается на производительности вытяжной системы. Но, тем не менее, поле для маневра у пользователя имеется.
3. Воздуховоды круглого сечения уместны на кухне с высоким потолком: они относятся к крупногабаритным изделиям.
4. Разновидностью конструкций прямоугольного сечения являются плоские воздухо

onkuhnya.ru

типы устройств и правила монтажа

Содержание:

• Существующие виды вентиляционных каналов
• Правила монтажа

Воздуховод для вытяжки выполняет задачу оттока отработанной воздушной среды. Без этого элемента система перестала бы функционировать, а все примеси, включая частицы жира во время приготовления пищи, оседали на различных поверхностях. Дополнительным плюсом является возможность вывести образовывающиеся на кухне запахи за её пределы. Для поддержания вентиляции на высоком уровне эффективности важно сделать правильный выбор воздуховода.

Существующие виды вентиляционных каналов

Приняв решение установить у себя дома вытяжное устройство, необходимо определиться с его типом. От этого будет зависеть, какие сопутствующие элементы придется использовать. Так, в рециркуляционных вытяжках, действие которых направлено на локальное очищение воздуха без возможности его замены в помещении, воздуховод не задействуется. Это объясняется конструктивными особенностями: вытяжное устройство данного типа оснащено несколькими системами фильтрации для очистки воздушной среды, но ввиду отсутствия необходимости для продвижения воздуха за пределы помещения конструкция не предполагает наличие соответствующего элемента – вентиляционного канала.

Если владелец решил установить вытяжную технику с возможностью удаления воздуха, то следует продумать расположение такого элемента, как воздуховод для вытяжки, и определиться с его конфигурацией. Различают такие элементы по нескольким параметрам:

1. По форме:

• круглые каналы;
• прямоугольные.

По материалу:

По конфигурации:

• гибкие;
• жёсткие каналы.

У каждого из типов элементов есть плюсы и минусы, поэтому выбор в первую очередь делается из учета особенностей помещения. Кухня со стандартной высотой потолков не подходит для установки в ней вентиляционного канала круглого сечения, так как в этом случае потребуется несколько больше свободного пространства. Преимуществом прямоугольного сечения короба является возможность установки по длинной его стороне. В результате небольшая площадь помещения не будет казаться загроможденной коммуникациями.

Воздуховоды для вытяжек на кухне часто требуют дополнительного приобретения переходников. Такая необходимость появляется в случае, когда канал круглого сечения планируется установить на отверстие вытяжного устройства прямоугольной формы. Если речь идет о гофрированном материале, то его легко деформировать, придав нужную форму. Такое решение более выгодно с точки зрения затрат, так как не придется заниматься покупкой переходников. Дополнительным удобством гофрированных каналов является отсутствие необходимости монтировать колена.

Как правило, в быту применяются пластиковые воздуховоды, так как данный вариант позволит получить менее шумную конструкцию. Это объясняется тем, что пластик обладает лучшей пропускной способностью, а значит, воздушные потоки будут проходить по такому каналу с меньшим уровнем шума и большей скоростью благодаря гладким стенкам. Поэтому пластиковый воздуховод для вытяжки будет лучшим вариантом, нежели металлические аналоги.

Правила монтажа

На первом этапе после покупки вытяжного устройства необходимо определиться с типом вентиляционного канала. Способствует правильному выбору этого элемента помимо размеров помещения еще и ряд особенностей, о которых следует узнать прежде, чем отправляться в магазин.

Если владелец уже решил приобрести короб прямоугольного сечения, то следует оценить длину пути от вытяжки до вентиляционного окна в стене, так как не рекомендуется устанавливать большое количество колен. Допустимый предел – не более трех на данный участок вентиляции.

Не нужно пренебрегать данным правилом, так как в противном случае кроме образования шумового эффекта, можно получить малоэффективную вытяжную систему. В этом плане гофрированные трубы более привлекательны, так как вообще исключают необходимость установки колен, если вытяжка будет располагаться несколько в стороне от вентиляционной решетки. Но гибкие каналы должны монтироваться в выпрямленном положении, что, во-первых, снизит уровень шума, во-вторых, исключит вероятность оседания загрязнений в выступающих неровностях материала.

Воздуховод для кухонной вытяжки с одной стороны крепится к вентиляционному окну, с другой – к отверстию в вытяжном устройстве. Если соединение с выходным окном в стене может быть герметичным и выполненным, так сказать, «на века», то с другой стороны короба, где он соединяется с вытяжкой, следует использовать хомут. При этом обеспечится достаточно крепкое соединение, но будет возможность демонтировать данный узел в случае необходимости, когда потребуется чистка системы.

Не допускается применять каналы разных размеров, соединенные между собой переходниками, так как понижение значения площади сечения воздуховода обеспечит прямое снижение производительности системы.

Следовательно, на всей протяженности короб должен быть одинакового сечения. Далеко не последнюю роль играет внешний вид конструкции вытяжной вентиляции. С этой точки зрения преимущество отмечается у прямоугольных пластиковых каналов. Однако придется расставить для себя приоритеты: необходимо получить малошумную или привлекательную систему.

С целью расширить рамки выбора сегодня создано немало типов воздуховодов, соответственно, нужно подходить к этому вопросу весьма серьезно, чтобы в последствии не страдать от неприятных последствий своего выбора.

oventilyatsii.ru
