Настольный электролобзик своими руками | Строительный портал

Настольный электролобзик является незаменимой вещью для любого хозяина, привыкшего самостоятельно справляться с домашними работами. Особенно электрические лобзики хороши для жителей частного сектора, любителей ручного труда и дачного отдыха. От своего прообраза, обыкновенного ручного лобзика, настольная электрическая модель ушла достаточно далеко. Настольный электролобзик позволяет облегчить и ускорить процедуру выпиливания, не говоря о повышении качества.

Содержание:

  1. Понятие настольного электролобзика
  2. Предназначение настольного электролобзика
  3. Виды электролобзиков
  4. Достоинства настольных электролобзиков
  5. Изготовление настольного электролобзика
  6. Правила использования настольного электролобзика



Понятие настольного электролобзика

Лобзик представляет из себя пилу, которая характеризуется возвратно-поступательными движениями пильного полотна, выступающего рабочим органом. Он имеет лыжу, предназначенную для направления пильного полотна при перемещении по поверхности, что обрабатывается, и совершающую движения с частотой в минуту до 3000 колебаний.

Данный инструмент был изобретен в 1946 году. Его создатель - Альберт Кауфман, который заменил иглу в швейной машинке на лезвие. В продаже инструмент появился уже в 1947 году. Ручной электролобзик имеет корпус с плоской платформой и ручку. Главное отличие электрического лобзика от ручного заключается в его большей функциональности и качестве разрезания.

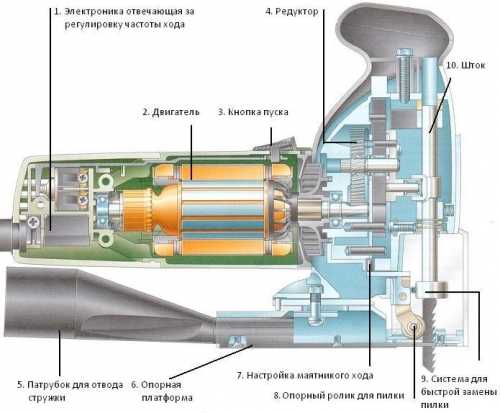

Внутри расположен электрический двигатель и специальный механизм, который приводит в движение лезвие. В стационарных лобзиках ручка отсутствует, а платформа располагается сверху. В передней части механизма находится направляющая, в нижней - выдвижное полотно, которое перемещается и проделывает разрезы.

Инструмент работает следующим образом: пилка для настольного электролобзика надежно закрепляется зажимами в ползуне. Возвратно-поступательные движения имеют частоту до 3000 ходов и могут регулироваться. Опорная платформа позволяет лобзику делать упор на распиливаемую деталь, поэтому работа ведется очень точно.


Предназначение настольного электролобзика

Лобзик является неотъемлемой принадлежностью каждой мастерской и каждого любителя. Его тоненькая пилка может с успехом разделить фанеру, медь, железо, толстые доски, латунь, сталь. Инструменты бывает с моторным, ножным или ручным приводом и отличаются большей производительностью. Электрический лобзик просто незаменим для столяров, работников с деревом, оформителей мебели, гипсокартонщиков, изготавливающих сложные детали.

Электрический лобзик может выполнять прямые и криволинейные разрезы на заготовках со сложной формой и различных листовых материалах без нарушения внешнего контура. Наиболее часто настольные лобзики используют для разрезания дерева и деревянных плит, фигур со сложным очерком из ламината и гипсокартона, пластмассовых заготовок, также для резки листового металла.

Настольный электрический лобзик выполняет чистые разрезы сложной формы и работает с мелкими
деталями. За счет стойкого и зафиксированного положения во время работы достигается высокая точность реза. Пилка имеет стабильный ход благодаря системе натяжения и направляющих, которых лишены ручные лобзики. Большой размер столика делает его устойчивым, поэтому соблюдается точно заданное направление пиления.

Виды электролобзиков

На сегодняшний день на рынке электроинструмента представлено большое разнообразие электролобзиков, которые различаются по характеру применения, техническим характеристикам, типу электропитания и конструктивным особенностям. В строительных магазинах можно купить настольный электролобзик на любой вкус и кошелек.

По конструктивным особенностям сложно провести классификацию, потому что каждая фирма-производитель стремится свою продукцию снабдить особенностями, которые призваны облегчить и улучшить работу инструмента. В этом отношении значимым параметром выступает форма ручки.

Устоялись две разновидности ручки - грибовидная и D-образная. Лобзик со скобовидной ручкой требует работы одной рукой. Это увеличивает возможности использования лобзика, однако несколько отрицательно влияет на качество реза материала.

Грибовидные ручки предполагают выполнение более аккуратных резов при удерживании лобзика двумя руками, предварительно зафиксировав разрезаемую заготовку. Выбор лобзика с определенной формой ручки зависит от финансовых возможностей и личных предпочтений покупателя. Выбирать стоит тот лобзик, с которым работать будет удобней.

Бытовые электролобзики не предназначены для интенсивного использования, но невысокая цена настольного электролобзика и мощность, которой хватает для бытовых нужд, делают их незаменимыми в домашнем хозяйстве.

Профессиональные электролобзики характеризуются высокой износостойкостью и возможностью ежедневного многочасового (до 8 часов) использования. Существенная мощность подобных лобзиков позволяет совершать обработку материалов большой толщины. Расширенная комплектация и улучшенные характеристики отражаются на цене.

Среди профессиональных лобзиков выделяются также промышленные, что характеризуются большей приспособленностью к сложным операциям и особенностями привода – к примеру, увеличенным напряжением электропитания. Промышленные модели представляют собой станки, которые предназначены для деревообрабатывающей промышленности.

По типу электропитания бывают сетевые и аккумуляторные электролобзики. Сетевые модели питаются от сети электроснабжения со стандартным напряжением. Если для вас важна производительность, то стоит выбрать сетевой электроинструмент.

Аккумуляторные электролобзики обеспечивают независимость от наличия розеток и большую мобильность во время работы. При покупке аккумуляторной модели стоит обратить внимание на разновидность аккумулятора. Повышенные эксплуатационные характеристики присущи литий-ионным батареям. Емкость батареи отвечает за продолжительность работы без подзарядки.


Достоинства настольных электролобзиков

Настольный электрический лобзик является стационарной конструкцией, поэтому данный режущий тип инструмента имеет много достоинств. Современные модели могут работать с деревянными материалами толщиной в 40-50 миллиметров. В качестве рабочего органа выступает узкая пила, которая совершает вертикальные поступательно-возвратные движения. За счет особенностей насечки зубьев и механики движений пилки материал вырезается путем хода вверх.

Настольный элеткролобзик позволяет выпиливать сложные декоративные детали, производить продольные, прямые, наклонные и поперечные пропилы. Широкая столешница позволяет обрабатывать крупные детали и делать разрезы внутри широких заготовок. Надежное крепление защищает корпус от лишних колебаний и позволяет хорошо располагать материал, поэтому мотор может работать без перегрузок.

Достоинствами настольных электролобзиков можно назвать хорошую точность и четкость разрезаний, высокую безопасность и удобство работы, широкие возможности настройки от материала и требуемой детали нарезаемых заготовок.

Если вам необходимо вырезать детали маленького размера, ручной электролобзик будет не очень удобен. Он является довольно тяжелым, поэтому его придется держать одной рукой и направлять заготовку другой. А настольный лобзик лишен этого недостатка. Пожалуй, неудобствами являются слишком большие размеры и сложность работы с большими деталями.

Настольный электролобзик является своего рода мини-станком для разрезания заготовок. Если вы приобретете электролобзик в магазине, скорее всего там будет предусмотрена возможность выбора мощности и регулировки частоты ходов пилки. Однако вы можете изготовить простейший самодельный настольный электролобзик, причем очень быстро. Потребуется ручной электролобзик, несколько винтов, кусок фанеры небольших размеров и всего час работы.

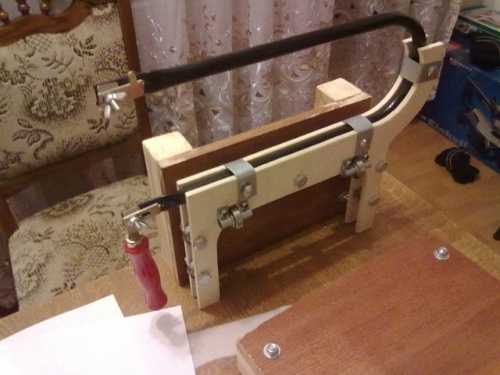

Изготовление настольного электролобзика

Аккуратно сделанный электролобзик мало чем будет уступать изготовленному в заводских условиях, а в некотором отношении даже превосходит его. Собрать такой электолобзик не составляет труда при наличии необходимых материалов. Далее опишем простую схему таких манипуляций.

В конструкцию электролобзика входят следующие составные части: рукоять, кнопка-выключатель, изолирующая шайба, шнур электропитания, рамка, нагревательная нить, винтовой зажим и серьга. Для начала необходимо изготовить раму. Вам понадобится дюралюминиевая труба с наружным диаметром до двенадцати миллиметров.

Также вы можете использовать для основы текстолит толщиной не менее десяти миллиметров или толстую фанеру. Но учтите, чем легче будет рамка, тем удобнее электролобзик будет в использовании. Обязательно предусмотрите канал, чтобы в дальнейшем можно было проложить шнур электропитания. Самой лучшей формой рамки является та, одна из сторон которой отклонена на 45 градусов.

Далее вам необходимо изготовить серьгу. Она выполняется из медного листа толщиной в один миллиметр. После этого она крепится винтами к рамке, там, где она соединяется с рукоятью. Таким образом винт, барашковая гайка и серьга будут образовывать зажим, в котором можно зафиксировать нагревательную нить. Толщина дюралюминиевого листа должна быть до 0,8 миллиметров. Из него необходимо изготовить прижимные щеки, между которыми располагается кнопка-выключатель.

После этого вам необходимо прорезать в фанере щель, сквозь которую сможет пройти пилка. Ее можно проделать при помощи дрели. Для этого необходимо просверлить отверстия вдоль линии разметки, а переходы сгладить. Вместо фанеры вы можете задействовать пластик, металл, плексиглас и прочие. Далее вы размещаете и просверливаете крепежные отверстия на фанере и опорной плите лобзика.

Затем необходимо закрепить лобзик винтами на фанерном основании, чтобы пилка могла пройти сквозь щель. Вы прикрепляете конструкцию к столу с помощью струбцины, чтобы пилка была направлена вверх. Вы также можете закрепить платформу любым доступным способом.

Пилка для электролобзика остается обычной, но возможности для хорошего выпиливания расширяются за счет освобождения рук.

Вы можете использовать нихромовую спираль от любого бытового нагревательного прибора (утюга например) в качестве нагревательной нити. Ее необходимо с натяжением закрепить между концами отводов рамки. Чтобы нить нагрелась, нужно подать натяжение около 14 В. Чтобы контролировать режим работы, можно воспользоваться реостатом.

Ток определяется толщиной и длиной нихромовой нити. При помощи реостата получится установить оптимальную силу тока (не более 3-5 А), которая будет влиять на температуру, до которой нагревается нить. Перед началом работы необходимо определить силу тока. Но учтите, при слишком высокой силе вырезаемый материал может схватиться пламенем, а при недостаточной - не возьмется. Изготовленный своими руками настольный электролобзик позволит вырезать фигуры со сложными контурами из различного вида материалов.

Правила использования настольного электролобзика

При работе с настольным лобзиком необходимо придерживаться некоторых правил:

  1. Во время резки не давите сильно на инструмент, иначе в лучшем случае сломается игла, в худшем - вы испортите работу.
  2. Время от времени заменяйте пилы. Старая пила может испортить и разрушить поверхность материала.
  3. Если вы будете работать с органическим стеклом и цветными сплавами, плоскость изделия необходимо смочить водой. Такая операция позволит ускорить процесс и продлить срок службы пилы.
  4. Если режете поверхность с толщиной менее одного миллиметра, подкладывайте под обрабатываемый материал лист дерева или фанеры.
  5. Прежде чем проводить распил, необходимо закрепить материал. Длинные распилы лучше не делать от руки, линия может оказаться кривой.

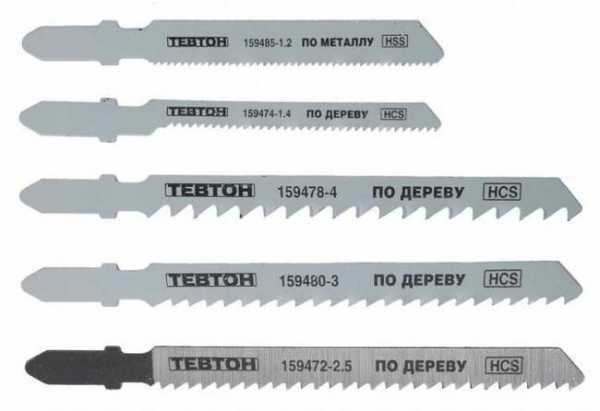

  6. Для разрезания разных материалов необходимы соответствующие полотна, со специальным шагом и длиной.
  7. Осуществляйте повороты инструмента, поворачивая только заднюю часть инструмента.
  8. При разрезании ламината, на линию среза наклеивается скотч, который уберегает материал от сколов.
  9. Если возникает необходимость криволинейных срезов, устанавливайте маятник лобзика на минимум.



Если вы ещё не до конца поняли, как сделать настольный элеткролобзик, посмотрите видео об этой процедуре. Данный инструмент позволяет выпиливать сложные детали из древесины и другого материала, производить продольные, наклонные, прямые и поперечные пропилы. С помощью электролобзика можно обработать крупные детали, широкие заготовки и мелкие изделия, что не является лишним в домашних условиях.

strport.ru

виды, область применения, как выбрать

Настольный электролобзик, по сути, является инструментом профессионалов, однако им могут пользоваться и начинающие мастера. От своего предшественника, ручного лобзика, прибор отличается упрощенной и ускоренной процедурой выпиливания, качеством спилов. Однако чтобы подобрать идеальный инструмент, необходимо знать его особенности.

Немного истории

Первые лобзики были изобретены в 1562 году. Для работы с таким инструментом приходилось регулировать натяжение пилы вручную, что было крайне неудобно. Первые модели были весьма примитивны и состояли только из пилы и рамы. Ручные модели имели раму двух типов:

  1. В форме буквы «П».
  2. В форме буквы «U».

Что же касается размеров, то они сильно различались (и тогда, и сейчас), в зависимости от своего предназначения. Правда, современные инструменты стараются выпускать небольших габаритов. Даже производственные инструменты стараются не делать излишне громоздкими. Существуют также мини модели, с которыми крайне удобно работать.

Основное отличие лобзика от пилы в том, что пила предназначена только для прямого распила. Лобзиком же можно выполнять фигурные срезы и производить работу под углом.

Классификация

Классифицировать инструмент можно по-разному. Во-первых, электролобзики подразделяют по назначению:

  1. Домашний станок не предназначен для серьезных работ. Вы не сможете распилить им толстый брус, так как мощность такого аппарата совсем небольшая. Но с бытовыми задачами он справляется на «ура», да и стоимость домашнего прибора не велика.
  2. Профессиональный же станок рассчитан на продолжительную работу. Это мощные стационарные аппараты, которые работают с любым типом материала. Стоят они существенно дороже.
  3. Лобзиковый станок для производства – это устройство из другого мира. Он может работать при колоссальной нагрузке до 20 часов.

Второй способ классификации инструмента – по типу питания. Существуют проводные и аккумуляторные модели. Настольный электрический лобзик работает только от сети, что повышает его производительность.

Третий тип классификации – по форме рукояти. Электролобзик может выпускаться со скобовидной или грибовидной ручкой. Первую модель держат в одной руке, что несколько снижает качество реза. А вот рукоять в форме гриба требует придерживать аппарат второй рукой. Но зато точность работ в данном случае существенно выше.

Грибовидная рукоятка электролобзика

Область применения

Домашний настольный лобзик, как правило, имеет меньше возможностей, чем профессиональный. При помощи такого инструмента можно выполнять следующие виды работ:

  1. Распиливать любые материалы, например, древесину, металл, гипс.
  2. Совершать фигурные распилы.
  3. Совершать выпилку отверстий разной формы.

Такой прибор просто незаменим при проведении ремонтных работ и для применения в домашних мастерских.

Как сделать правильный выбор

При покупке электролобзика, важно представлять, для каких целей он будет использоваться:

  1. Настольные модели производят более точные спилы. Они устанавливаются на специальную платформу, выполненную из стали, пластика или алюминия.
  2. Выбирая рукоять инструмента, необходимо знать, что для распила под углом лучше подходит грибообразная ручка.
  3. Если вы хотите приобрести аккумуляторный станок, то будьте готовы к тому, что его регулярно придется заряжать, а время работы будет сильно ограничено.
  4. Новые модели оснащены механизмом маятника, что позволяет производить работы не только в горизонтальной, но и в вертикальной плоскости.

Для бытовых нужд будет достаточно ручного электролобзика. Настольные же модели предназначены для точных спилов и фигурных работ.

Как работать с настольным электролобзиком

Будь то настольная или ручная модель, область применения этого инструмента велика. Но для качественной работы следует соблюдать ряд правил:

  1. Во время работы не давите на инструмент. Это может повлиять на точность спила или привести к поломке материала.
  2. Для разных материалов используются разные пилы. Роль играет не только прочность полотна, но и его толщина.
  3. Если вам необходимо распилить тонкое полотно, используйте подложку, это защитит его от повреждений.
  4. Если вы работаете с пластиком, то не устанавливайте высокую скорость. При быстрой работе пилы материал начинает плавиться.
  5. Для выпилки отверстий необходимо предварительно просверлить небольшую дыру.
  6. В процессе работы материал необходимо четко фиксировать, иначе производимые вибрации нарушат точность.

При работе с электролобзиком крайне важно использовать защитные очки, иначе летящая стружка может попасть в глаза.

Заключение

Использовать настольный лобзик значительно удобнее, нежели ручную модель. Правда, цена на такие станки выше, чем на бытовые приборы. Как правило, такую технику используют профессиональные резчики. Выбирая инструмент, подумайте над тем, где, для чего и как часто вы собираетесь его использовать.

tehnika.expert

чертежи, как сделать настольный, ручной в домашних условиях

Сделав электролобзик своими руками, получится не только приобрести практичный инструмент, но и сэкономить денежные средства: он окажется намного дешевле заводского аналога, обладая при этом полным набором функций. Самодельный электролобзик позволит создавать изделия сложной формы из дерева, пластика и других материалов, производство которых ручным инструментом в обычных условиях отняло бы много времени и сил.

Самодельный лобзик позволяет делать резы сложной формы.

Следует рассмотреть строение и последовательность изготовления простого настольного электрического лобзика, особенности сборки и порядок работы с ним.

Как устроен настольный лобзик?

Как видно из названия, данный инструмент предназначен для расположения на поверхности рабочего стола или верстака. Компактные размеры позволяют работать лобзиком как в мастерской или гараже, так и дома. Электрический лобзик является незаменимым инструментом для изготовления сложных украшений из дерева, фигурной резьбы по фанере и тому подобных работ.

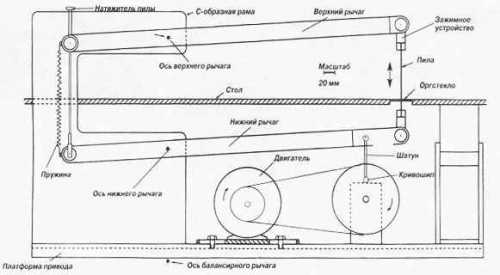

Кинематическая схема привода лобзика.

Необходимо более детально рассмотреть строение настольного лобзика заводского производства. Это позволит понять основные особенности устройства и применить их в самодельной модели.

Составляющие электрического лобзика можно условно разделить на 3 части:

  • подвижная рама с пилой;
  • неподвижное основание;
  • электрический двигатель.

Принцип работы инструмента заключается в следующем: электрический двигатель вращает кривошипно-шатунный механизм, который превращает вращательные движения в возвратно-поступательные. Движения передаются подвижной раме, на которой натянута пила.

Самодельное устройство работает с использованием того же принципа. Для упрощения конструкции подвижную рамку можно заменить обычным ручным лобзиком.

Вернуться к оглавлению

Детали для электрического лобзика

При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент — пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа.

Раму лобзика лучше делать из алюминиевой трубы.

Подвижная рама изготовляется из металлических профилей, деревянных планок или реек из прочного пластика. Наиболее удобно работать с алюминиевыми трубками квадратного сечения, так как они просты в обработке, имеют небольшой вес и значительный запас прочности.

Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен — компактный настольный либо полноразмерный, устанавливаемый на пол.

Стол для лобзика изготовляется из толстого листа фанеры, в котором проделывается отверстие небольшого диаметра там, где будет двигаться пилка (рис. 2).

Между корпусом и столом размещают прокладку из эластичного материала — резины или кожи, которая будет гасить вибрацию.

Существует и более простой вариант того, как изготовить самодельный электролобзик. Он состоит в том, что ручной электрический лобзик монтируется в вертикальном положении в стол-подставку, при этом его пилка крепится внатяжку к подвижным направляющим планкам — рычагам.

Вернуться к оглавлению

Сборка настольного лобзика

Конструирование самодельного лобзика начинается со сборки корпуса, который может быть выполнен из фанеры, ДСП или металла. Самая простая модель данного инструмента может обходиться и без корпуса, но в таком случае возникают сильные вибрации, которые могут значительно влиять на удобство работы. В указанном случае в лобзике делается два отверстия — одно для крепления кривошипа к инструменту, второе — для подвижной фиксации самого лобзика к столу. После запуска двигателя лобзик начинает производить возвратно-поступательные движения, способствующие распиливанию материала.

Такая пружина обеспечит нужное натяжение пилы лобзика.

Более продуманная модель включает в себя две отдельные планки, в концы которых устанавливаются гайки типа «барашек». С обратного конца планки стягиваются сильной пружиной, обеспечивающей постоянную натяжку пилы. Работает такой прибор от отдельного двигателя или, например, от дрели.

Внутри корпуса проходит вертикальная планка, которая неподвижно крепится к его дну или одной из стенок. В ней проделывают два отверстия, расстояние между которыми должно быть на 2-3 см меньше, чем длина стандартной пилки. В отверстия продевают болты или шпильки, на которые надевают планки, удерживающие пилку.

Двигатель встраивается в корпус и посредством диска с шатунным механизмом крепится к нижней планке. В качестве крышки корпуса выступает столик с отверстием для пилки.

Главный недостаток лобзика с отдельным двигателем заключается в самой замысловатой его части — кривошипном механизме. Пилка с ним совершает не только вертикальные, но и наклонные движения, что не может не сказываться на точности резки. Если требуется получить точный инструмент, то двигатель лучше заменить недорогим ручным электролобзиком заводского производства. Его крепят под поверхностью корпуса и продевают сквозь столик пилку, зажимая ее одним концом в лобзике, а другим — в верхней планке конструкции. Такая конструкция обеспечивает достаточную точность резки, приближая этот параметр к заводским моделям.

Вернуться к оглавлению

Преимущества работы электрическим лобзиком

Электролобзик позволяет очень точно делать сложные распилы.

В отличие от ручного инструмента, электрический лобзик обладает явными преимуществами, в числе которых:

  • более высокая скорость работы;
  • возможность работать двумя руками, благодаря чему возрастает точность;
  • безопасность — при правильной организации труда стационарный инструмент гораздо безопаснее, поскольку не может вырваться из рук.

Помимо этого, самостоятельное изготовление электрического лобзика позволит сэкономить деньги, так как заводские станки такого типа стоят довольно дорого.

Вернуться к оглавлению

Работа с настольным электролобзиком

Электролобзик, как и ручной инструмент, позволяет работать с деревом, фанерой, тонким пластиком или оргстеклом. Самоделки, выполненные при помощи данного устройства, отличаются высокой точностью и сложными формами. Электролобзиком выпиливают отверстия для розеток в деревянных панелях, производят фигурную резку материалов.

При работе с электролобзиком нужно защищать глаза.

Существует ряд правил, используемых при работе с данным инструментом:

  1. Не следует прикладывать чрезмерные усилия к материалу. Пила должна с оптимальной скоростью производить резку, иначе не удастся избежать поломок полотна или всего инструмента.
  2. Для разной работы следует использовать полотна разной ширины. Например, для длинных ровных разрезов применяют широкую пилку.
  3. Для резки тонких материалов применяется подложка из фанеры. Так будущее изделие сохранится от повреждений.
  4. Необходимо использовать средства для защиты глаз, так как во время работы лобзик поднимает в воздух большое количество мелких опилок.
  5. При работе с листовым пластиком скорость движения пилы следует установить минимальной. При высоких скоростях происходит перегрев материала, вследствие чего он начинает плавиться.
  6. При выпиливании круглых отверстий предварительно проделывают дрелью небольшую дырку в фанере, после чего сквозь нее продевают полотно пилы и закрепляют в зажимах. Отверстия прямоугольной формы делают по тому же принципу, но прямые углы выпиливают не сразу. Для начала их делают скругленными, а после прохождения пилой по всему периметру вырезают оставшиеся треугольные фрагменты.
  7. Для того, чтобы фанера не вибрировала при работе с ней, материал надо надежно удерживать обеими руками, прижимая к столу. Важно следить за тем, чтобы во время резки не происходило резких разворотов материала, иначе пилу может просто заклинить и оборвать. В местах поворотов фанеру следует несколько секунд подержать на месте, дав время инструменту расширить пространство для действий, после чего двигаться дальше.

Вернуться к оглавлению

Заключение по теме

Сделать электрический лобзик своими руками довольно просто, главное — знать принцип его устройства и иметь все необходимые материалы. Данный инструмент станет незаменимым помощником для столярных работ или изготовления украшений для дома.

Соблюдая последовательность сборки инструмента, можно не только получить неоценимый опыт, но и расширить свой арсенал домашнего мастера уникальным приспособлением, разработанным с учетом личных потребностей.

www.parnikiteplicy.ru

Лобзик электрический ручной и стационарный – применение и разновидности

Сегодня электроинструментами могут пользоваться не только профессионалы, но и домашние мастера. Богатый ассортимент позволяет выбрать подходящую модель оборудования с учетом объема работы и материала, с которым придется иметь дело. Лобзик электрический относится к универсальным инструментам, предназначенным для распила камня, керамики, гипсокартона, дерева, металла и т.д. Он с успехом может заменить электропилы, болгарку и фрезер. С его помощью легко выполняются ремонтные, строительные и мелкие поделочные работы.

Область применения

Электролобзик имеет широкие возможности. С его помощью выполняются:

  • прямые и криволинейные резы;
  • круглые, прямо- и многоугольные отверстия;
  • продольные и поперечные распилы;
  • раскрой листов и профилей.

Инструмент был изобретен в 1946 году и быстро приобрел популярность среди профессионалов. Идею его создания подсказал возвратно-поступательный принцип работы швейной машинки. Пришлось лишь заменить иглу на режущее полотно и несколько усовершенствовать корпус. Сегодня ручной электролобзик значительно уменьшился в размерах. Его компактность позволила расширить сферу применения столь нужного, как оказалось, в быту инструмента. В промышленной отрасли он используется мебельщиками и сантехниками, отделочниками и кровельщиками, столярами, автослесарями и т.д.

Лобзик электрический может справиться практически с любым материалом, начиная от фанеры и гипсокартона, заканчивая металлом.


Разновидности

Электролобзики разделяются на ручные (мобильные) и стационарные (неподвижные), устанавливаемые на рабочих столах. Инструменты выпускают с возможностью запитывания от сети или от аккумуляторной батареи. Модели имеют разную мощность, производительность, размеры и стоимость. Бытовые электроприборы дешевле раза в 2-3, обладают меньшим запасом прочности и сокращенным функционалом. Но опций вполне достаточно для удовлетворения домашних и приусадебных нужд.

При покупке электролобзика следует обращать внимание на несколько важных позиций:

  • мощность – оказывает влияние на скорость выполнения реза и возможную толщину обрабатываемого материла. Для бытовых целей и небольших объемов работ вполне подойдут инструменты мощностью 250-500Вт;
  • длительность беспрерывной работы;
  • производительность – от количества ходов в минуту зависит скорость и «чистота» распила. Показатель может доходить до 3000 и более;
  • присутствие регулировки частоты хода – оптимизирует процесс кроя разных по толщине листов или профилей. Для металла и пластиков устанавливают низкие значения, для древесины – более высокие;
  • наличие пылесдувающего механизма – продляет срок эксплуатации оборудования за счет своевременного отвода мелких опилок от корпуса и, соответственно, от двигателя. В некоторых моделях присутствует опция подсоединения к пылесосу;
  • возможность смены режущих полотен без разборки всего корпуса – удобство демонтажа и установки новых пилок сказывается на степени оптимизации работ;
  • оснащение электролобзика маятниковым механизмом – предоставляет возможность выполнения горизонтальных и вертикальных срезов.

В инструменте нередко имеется функция подсветки, обеспечивающая хорошую видимость линии реза, поворотные устройства и фиксаторы. В конструкции ручных электролобзиков присутствуют направляющие. В комплект может входить набор сменных пилок, а также жидкость для смазки и даже отвертки.

Следует отметить, что от количества дополнительных опций напрямую зависит стоимость инструмента. Невнимательный покупатель может заплатить за то, чем ни разу не воспользуется в дальнейшем!

Бытовые электрические лобзики представлены на рынке производителями Китая и Польши. Мощное оборудование, используемое профессионалами, изготавливается компаниями Германии, Швеции и, конечно же, Японии. К наиболее известным брендам относятся:

  • BOSCH;
  • MEISTER;
  • METABO;
  • MAKITA;
  • SKIL;
  • HITACHI.

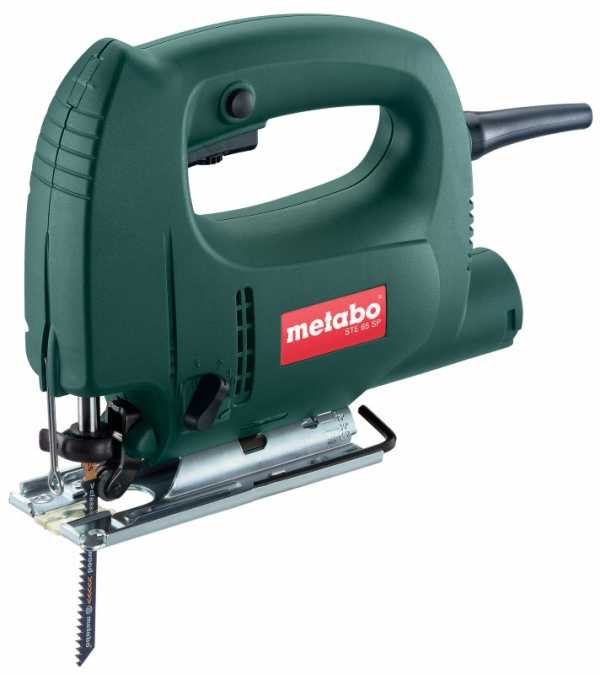

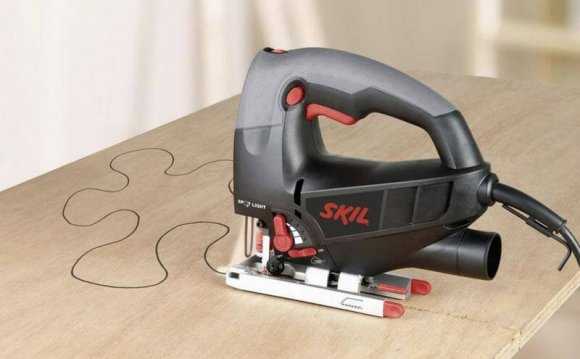

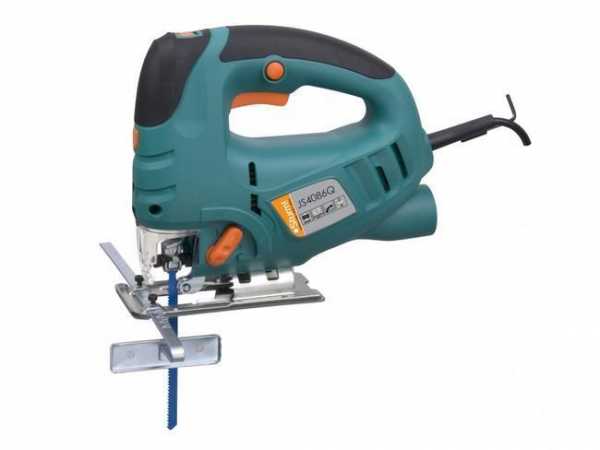

Электролобзик ручной

Двигатель и рабочий механизм инструмента помещаются в компактном корпусе. Снаружи ставится режущее полотно, совершающее возвратно-поступательные движения. Снизу находится плоская, как правило, поворотная платформа, а сверху – одна из двух типов ручек:

  • скобообразная, предоставляющая возможность наблюдения за линией реза;
  • грибообразная, позволяющая четко контролировать работу на наклонных плоскостях.

Следует отметить, что форма ручки никоим образом не сказывается на качестве инструмента. Ее выбирают, исходя из предпочтений мастера.

Большинство моделей оснащается принудительной вентиляцией двигателя в целях предотвращения его слишком быстрого перегрева. Для этого в корпусе предусматриваются отверстия. Выходящая струя воздуха направляется в сторону рабочей поверхности, сдувая с линии реза ненужную стружку и пыль.

Преимущества ручных электроинструментов сводятся к следующему:

  • универсальность – в продаже имеется большой ассортимент жестких пильных полотен, различающихся формой и шагом режущих зубьев. Кроме того, производители выпускают ножи с рабочей кромкой в виде гладкого, острого лезвия или с твердосплавной крошкой;
  • крепление пилок только с одного конца – позволяет подводить режущий орган к участкам, расположенным на разном удалении от краев заготовки;
  • мобильность – компактные размеры и сравнительно небольшой вес дают возможность использования инструмента в разных местах, а не только в пределах мастерской.

К недостаткам переносного электролобзика относят короткий ход режущего полотна (распил толстых деталей затрудняется и замедляется), а также невозможность выполнения реза по криволинейным линиям малого радиуса из-за большой толщины режущих пилок. Электрический лобзик считается менее производительным инструментом по сравнению с дисковыми, ленточными пилами и болгаркой, та как в его работе присутствует холостой ход.

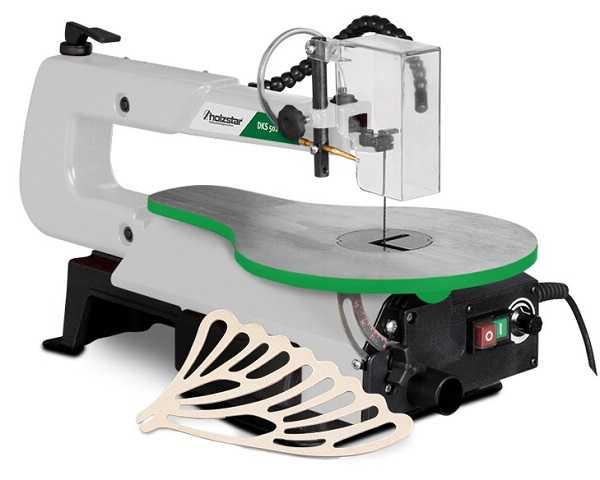

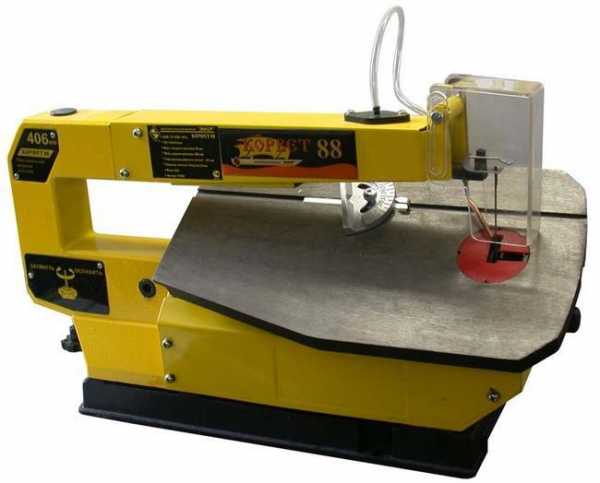

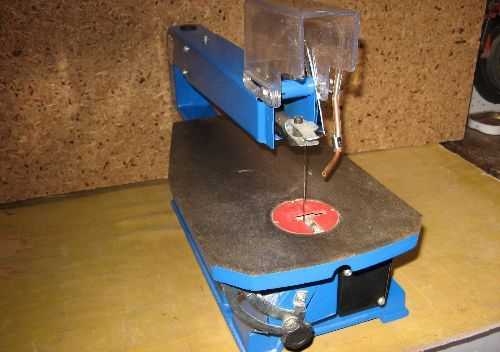

Стационарное оборудование

Чаще всего станок устанавливается неподвижно на платформу, но ряд моделей выпускается с отдельно расположенным режущим узлом, что позволяет выполнять различные вариации при обработке крупноразмерных заготовок. Оборудование существенно тяжелее и производительнее ручного аналога, не имеет рукояти и оснащается, как правило, асинхронным двигателем. Тонкое режущее полотно крепится с обоих концов и фиксируется в строго вертикальном положении.

Плюсы стационарных электрических лобзиков:

  • двойное крепление режущей пилки дает возможность делать ее более тонкой, что, в свою очередь, позволяет выполнять резы с минимальным радиусом загиба;
  • использование витых полотен предусматривает резку в разных направлениях;
  • повышенная мощность и производительность станочных электролобзиков расширяет рабочий потенциал оборудования за счет обработки материалов большей толщины по сравнению с ручным инструментом.

При работе с любыми моделями электролобзиков следует соблюдать осторожность, так как оборудование небезопасно!

К недостаткам стационарного электроинструмента относятся ограничения по расстоянию между краем обрабатываемого материала и линией пропила. При необходимости выполнения дальнего реза лучше пользоваться ручными электролобзиками. Подобную проблему они решат без труда. Еще одним минусом является наличие холостого хода, влияющего на снижение производительности оборудования. Но в этот минус относится ко всем моделям рассматриваемого инструмента.

semidelov.ru

Как вставить пилку в лобзик (электрический, ручной и стационарный)


Эффективность работы пилящего инструмента, во многом зависит от качества его режущей части. В случае с лобзиком, на работу влияет ещё и правильность установки пильного полотна, которое, в данном устройстве, является расходным элементом, требующим периодической замены. Наиболее частые проблемы с установкой режущего элемента, возникают по неопытности у новоиспеченных владельцев инструмента. Чтобы раз и навсегда прояснить данный вопрос, было создано это короткое, но достаточно информативное руководство с наглядными видеороликами.

Разновидности лобзиков

Прежде чем переходить к непосредственной конкретике, описывающей процесс установки пилки, стоит уточнить типы затрагиваемых инструментов. Так как устройство “лобзик” имеет довольно много воплощений, заранее сообщаем, что в данном руководстве мы затронем 3 его разновидности: ручной, электрический и стационарный. Ленточная пила, которую так же иногда называют лобзиком, в данной статье фигурировать не будет. Теперь пара слов о каждом типе рассматриваемых устройств.

Ручной лобзик

Самый дешевый вариант инструмента для произведения фигурного распила древесины и её производных. При использовании специальных полотен, может использоваться для распила металла небольшой толщины. Скорость работы и качество реза, целиком зависит от опыта и физических данных работника. Достаточно прост в использовании и не требует многочасового изучения.

Электрический лобзик


Более продвинутая и дорогая разновидность инструмента для проведения прямых, поперечных, наклонных и фигурных распилов. В зависимости от установленных пильных полотен, может работать с древесиной, пластиком, металлом и даже керамикой. Имеет высокую частоту хода пилки, за счет чего обычно уменьшается качество и точность распила. Иногда электрический лобзик по справедливости называют ручным, так как, во время использования его необходимо держать. Данный инструмент, считается одним из самых востребованных в быту, уступая по популярности разве что шуруповерту и дрели.

Стационарный лобзик

Очень удобный и функциональный станок для любительской и профессиональной работы. Широко используется в промышленности и в быту. Работает с тонкими пилками, как ручной лобзик, но в скорости распила не уступает электрическому. Главным плюсом использования стационарного лобзикового станка, является полная свобода обеих рук, что позволяет более точно контролировать положение заготовки во время обработки. Устройство хорошо справляется с прямолинейным распилом, но в первую очередь, предназначено для фигурного.

Закончив с кратким описанием устройств, можно переходить к главному вопросу статьи. Давайте рассмотрим, как вставить полотно в лобзик и какие нюансы стоит при этом учитывать. Начнем с электрических моделей.

Как вставить пилку в электролобзик

Более чем за 30 лет активного существования на рынке инструментов, электрический лобзик претерпел множество изменений, которые не обошли стороной и зажимную конструкцию. Современные и устаревшие модели устройств, имеют идентичное строение и колоссальные различия в деталях. На сегодняшний день, крепление пилки в электролобзике может быть представлено в 3-х вариациях: колодочное, винтовое и быстрозажимное. Первые 2 типа, можно отнести к одной группе, а последний, разделить на 3 распространенных механизма. Давайте разберемся, что представляет из себя каждый вид крепления, как им пользоваться.

Колодочное крепление

Колодочный зажим для пилки электролобзика
Одна из наиболее распространенных разновидностей зажимов пильного полотна. Состоит из колодки и двух винтов, подтягивающих её к подвижному штоку. Из плюсов данного элемента, можно выделить его универсальность. Винты крепления пилочки эл лобзика имеют приличный запас затяжки, что позволяет устанавливать в устройство полотна с разными типами хвостовиков. Негативным моментом при использовании подобного зажима, может быть перекос пилки во время установки, что может осложнить работу и стать причиной поломки инструмента. Конструкция колодочного зажима для электролобзика
Замена пилки в колодочном креплении происходит достаточно просто. Шляпки винтов, обычно заточены под небольшой шестигранник, который идет в комплекте с устройством и располагается на корпусе или кабеле. Первым делом, необходимо поочередно ослабить винты (не откручивая полностью) и вынуть старую пилку. Когда крепежный элемент будет свободен, вставляем в него новое пильное полотно (зубчиками вперед) и поочередно, равномерно затягиваем болты. Закручивать лучше плавно, по пол оборота один, и так же второй. При этом проверяйте, чтобы пилка стояла под углом ровно в 90° по отношению к подошве лобзика. Затянув полотно с достаточной силой, можно приступать к работе.

Винтовое крепление

Винтовой зажим для пилки электролобзика
Более удобный и надежный вид крепления, как и предыдущий, может фиксировать пилки с разными типами хвостовиков. Имеет всего один зажимной винт, расположенный сбоку. Несомненным плюсом является относительно простая и быстрая замена пилки, по сравнению с колодочным креплением. Фиксация полотна вполне ровная, но проверить угол при установке будет не лишним.
Установка лезвия в подобный зажим, предельно проста. Первым делом ослабляем фиксирующий винт и вынимаем ненужное полотно. Далее, вставляем новую пилку в пустой паз и постепенно затягиваем, периодически оценивая ровность её расположения. Не стоит производить через-чур сильную натяжку, так как затянутая до предела пилка будет довольно сильно вибрировать при работе, понижая качество распила.
Быстрозажимное крепление
Как можно понять из названия, данный вид крепления самый удобный. Он не требует специального ключа и позволяет заменить пилку за несколько секунд. К сожалению, небольшие плюсы экономии времени, перекрываются достаточно весомыми минусами. Во-первых, оно не универсальное. Установить в него можно только полотна с определенным типом хвостовиков. Во-вторых, надежность фиксации в большинстве моделей, оставляет желать лучшего. Разумеется, оригинальные электролобзики проверенных брэндов, имеют качественную быстрозажимную систему, но и та рано или поздно приходит в негодность. Уникальные компоненты механизма, вызывают серьезные затруднения при ремонте, делая его практически невозможным.
Все-же, несмотря на отрицательные стороны быстрозажимного крепления, оно значительно ускоряет процесс работы с разными типами материалов и имеет весомое право на существование. Всего существует 3 подвида данного устройства, различаемые расположением рычагов: фронтальный, боковой и радиальный.

Чтобы понять, как поменять пилку в лобзике в быстрозажимным креплением, достаточно повторить пару элементарных действий. Отгибаем подвижный рычаг, и удерживая его пальцем, вставляем хвостовик полотна в паз. Когда хвостовик будет погружен, отпускаем рычаг и слегка доводим пилку. Механизм должен защелкнуться, издав характерный щелчок, что будет свидетельствовать о готовности инструмента к работе. Чтобы получить более четкое представление, рекомендуем посмотреть нижеприведенное видео, как вставить пилку в электролобзик.

Ремонт зажима пилки

К всеобщему сожалению, многие производители электроинструмента, зачастую экономят на материалах, что снижает срок эксплуатации выпускаемых устройств. Периодическим поломкам подвержен и зажим для пилки электролобзика, на который приходиться серьезное давление при работе. Ниже, мы расскажем, что может случиться с колодочным креплением и каким образом можно устранить поломку.
При продолжительной эксплуатации лобзика, в связи с нагрузками на узел крепления полотна, колодочный зажим может серьезно деформироваться. Повреждения могут быть незначительными, выраженными легкой деформацией колодки, и очень серьезными, превращающими деталь в бесполезный кусок металла. Незначительное искривление колодочного зажимаПример стирания алюминиевого колодочного крепления от продолжительной работы инструмента
Самым простым вариантом восстановления работоспособности своего лобзика, будет покупка и установка новой, идентичной колодки. Подобный элемент можно найти на строительных рынках, в магазинах инструментах. Благо, встречаются такие детали, довольно часто. При этом, не факт, что качество нового крепления, будет лучше или хотя-бы не хуже старого. Главное, что инструментом можно будет работать. Видео, по установке новой колодки смотрите далее.


Более долгий и надежный вариант подойдет продвинутым мастерам с опытом и набором необходимого оборудования. Следующий способ заключается в том, чтобы сделать пилкодержатель для электролобзика своими руками. Для изготовления собственной колодки, потребуется:
  • Кусок стали: 18x15x15 (длина, ширина, высота)
  • Ножовка по металлу
  • Болгарка с диском по металлу (желательно алмазным)
  • Дрель со сверлом по металлу на 4 мм
  • Тиски
  • Линейка или штангенциркуль
Процесс изготовления предельно понятен для бывалого жестянщика, но для большей наглядности демонстрируется в следующих фото.
Если у Вас не достает навыков в работе с металлом, рекомендуем отдать следующий чертеж в ближайшую токарную мастерскую, где деталь изготовят на заказ.

Как вставить пилку в ручной лобзик

Как правило, с использованием обычного ручного лобзика, связано куда меньше проблем, чем с его более продвинутыми, электрическими аналогами. Как бы то ни было, по данному инструменту есть несколько полезных рекомендаций, часть из которых касается установки пильного полотна. Давайте проясним, как правильно вставить пилку в ручной лобзик, не осложнив при этом дальнейший процесс выпиливания. Правильное расположение пильного полотна по отношению к крепежному винту
Первое, на что следует обратить внимание – это само место расположения пилки в местах крепления. Для наилучшего сцепления, хвосты пилки должны быть зажаты не с краю или за винтом, а на 1-2 мм перед ним, как указано на изображении выше. Перед установкой, помните, что зубья полотна всегда направлены к ручке, так как пиление происходит при движении инструмента вниз. Правильное направление зубчиков пилку, устанавливаемой в ручной лобзик
Сначала, край пилки следует зафиксировать у рукоятки. Далее необходимо слегка сжать края дуги и затянуть другой конец полотна в противоположном креплении. Для этого можно упереть инструмент в край верстака и надавить на него грудью. При этом одной рукой вставить пилку в пазы, а другой затянуть барашковое крепление. Если размер креплений не позволяет надежно зафиксировать их рукой, можно слегка подтянуть пассатижами. Главное не перестараться, дабы не сорвать резьбу.Приспособление для сгибания дуги лобзикаВместо пассатижей можно использовать обычные деревяшки с заготовленными пазами
Для лобзиков с трубчатой дугой, существует специальное приспособление, которое, в большинстве случаев, является частью выпиловочного столика. Данное изделие представляет собой 2 круглых паза, расположенные на ребре доски. Инструмент вставляется в выемки, после чего пилка спокойно затягивается в зажимах. Узнать, как вставить пилку в ручной лобзик более подробно, можно в нижеприведенном видеоролике.Выпиловочный столик "Ласточкин хвост" с пазами для установки пилки

Как установить пилку в лобзиковый станок

Рассматривая способы установки пильного полотна в лобзик, мы не могли обойти вниманием самый продвинутый тип данного устройства. При работе на стационарном лобзиковом станке используют тонкие полотна со штифтами на концах, схожие с теми, что используются в ручном инструменте. В некоторых моделях предусмотрены переходники для работы с пилками без штифтов, но данная функция считается довольно редкой. Если Вы стали обладателем подобного станка недавно и ещё не знаете, как вставить лезвие в лобзик подобного типа, просто ознакомьтесь со следующим текстом. Различие, между пилками для ручных и настольных лобзиков
Неоспоримым плюсом штифтовых пилок, является простота их установки, не требующая откручивания и затяжки зажимов. В любом лобзиковом станке предусмотрены специальные пазы, где размещаются и фиксируются концы полотна. В первую очередь, пилку устанавливают в нижний элемент крепления, после чего в верхний. Зубья установленного полотна должны смотреть вниз и быть направлены на оператора. Убедившись в корректности расположения режущей стороны, остается произвести затяжку при помощи специального рычага, расположенного в противоположной части устройства, сверху. Для проверки натяжения слегка щелкните по пилке ногтем, как по гитарной струне. Высокое звучание будет означать, что полотно готово к работе.

Установка пилок без штифтов, в каждом устройстве реализована по-разному, но абсолютно везде происходит через переходники. Первым делом необходимо затянуть хвосты полотна в переходник, после чего зафиксировать собранную конструкцию в крепежах станка. Чтобы более наглядно увидеть, как правильно вставить пилку в лобзик, рекомендуем ознакомиться со следующим видео.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

instrumentoria.ru

Настольный лобзик – как сделать его своими руками? + Видео

Электрический лобзик – инструмент, который за последние годы прочно занял место в арсенале практически каждого хозяина. А если еще не занял – значит, эта статья как раз будет кстати, ведь выбрать хороший настольный или ручной лобзик, который бы соответствовал всем поставленным целям, достаточно непростая задача.

Ручной лобзик по дереву – первые уроки выпиливания

Что такое ручной лобзик по дереву, все мальчишки узнают в школе на уроках труда. Это один из тех инструментов, которые можно доверить даже ребенку, не опасаясь за его безопасность. Простейшее строение из U-образной рамки с закрепителями на краях на самом деле предназначено для самых тонких работ в искусстве выпиливания – электрический лобзик хоть и ускоряет работу в разы, но не всегда способен выпилить нужную вам тонкую завитушку. Поэтому в любой мастерской ручной лобзик всегда будет занимать свое почетное место, к тому же, сделать такой лобзик своими руками не составляет особого труда.

В выпиливании ручным инструментом есть одна особенность – для удобства и быстроты работы миниатюрное лезвие пилы должно быть натянуто, как струна, исключая возможное провисание. С провисшим лезвием и работать будет неудобно, и лезвие при первом же заклинивании, скорее всего, сломается. Направление зубцов – строго против движения полотна вниз. Чем тоньше лезвие вы выбрали, тем тоньше и глаже будет резьба.

Какой выбрать лобзик – основные характеристики

Перед тем, как отправиться на рынок, выясните для себя, на какие основные характеристики инструмента следует обратить внимание, осуществляя выбор лобзика. Мощность двигателя – безусловно, именно этот параметр следует учитывать в первую очередь. От него зависит минимальная и максимальная толщина распиливаемого материала и скорость распила. От мощности двигателя зависит и качество пропила. Для бытовых инструментов вполне нормальная мощность от 280 до 550 Вт.

Маятниковое движение – функция, которая есть не у всех электролобзиков, но ее наличие для серьезных задач обязательно. Если в обычном режиме лобзик перемешает пилочку только вверх и вниз, то лобзик с включенным маятниковым движением отклоняет полотно от распила назад при нижнем ходе и подает полотно в сторону пиления на верхнем. За счет этого лучше прочищается от стружек пропил и снижается износ пилки, да и выпиливание электролобзиком становится более легкой задачей.

Амплитуда колебания регулируется при распиле разных материалов, например, для мягких пород и пластмасс выбирается максимальный режим, тогда как при большей толщине древесины, распиле мягких металлов и ДСП амплитуда уменьшается.

Данная функция отключается совсем, когда речь идет о работе с листами металла или распиле стали. Число ходов – определяясь с тем, какой выбрать лобзик, обратите внимание и на этот фактор. Односкоростные электролобзики могут работать исправно лишь при деревообработке, при резке металла двигатель инструмента может выйти из строя. Поэтому для большей функциональности рекомендуется покупать аппараты с как можно лучшей регулировкой и наиболее широким диапазоном. Чем шире последняя характеристика, тем универсальнее становится инструмент.

В некоторых лобзиках число ходов регулируется фиксируемым переключателем, который устанавливает заранее предусмотренную производителем скорость. Но более профессиональными считаются лобзики, в которых скорость регулируется силой нажатия на пусковую кнопку, расположенную на ручке под указательным пальцем. Впрочем, даже в таких моделях существует возможность работы на фиксированных скоростях. Максимальную мощность инструмента включают при работе с древесиной, среднее число выбирается для работы с мягкими металлами, например алюминием, а работа с металлами и керамикой предусматривает минимальное количество ходов.

При этом нагрузка на двигатель идет именно на низких скоростях, поэтому, работая с металлами, давайте инструменту время от времени остывать либо в выключенном положении, либо на максимальном количестве ходов. Впрочем, прислушивайтесь к инструменту, звук работы электролобзика и легкость распила – самые лучшие советчики.

Крепление распилочного полотна – обязательно обратите внимание на эту характеристику. Ведь в будущем от нее зависит, как легко вы сможете подбирать пилки для инструмента. Зачастую механизм крепления пилок предусматривает возможность фиксации полотна в посадочном гнезде зажимным шестигранным болтом и насечкой под отвертку или быстрозажимным механизмом. Если инструмент может работать с пилками, которые на хвосте имеют вид креста, значит, вы можете смело покупать его. Крестовые пилки – самый распространенный тип, который вы найдете в любом магазине.

Выбор лобзика – приятные дополнения

Помимо основных характеристик, не помешает обратить внимание и на второстепенные дополнения, которые способны сделать работу этим инструментом гораздо комфортнее. Системы обдува и пылеотсоса – отнюдь не редкость среди такого рода инструмента. Поток воздуха от работающего двигателя, направленный в нужную сторону, отлично справляется с удалением опилок с линии распила. Если же существует и возможность подключить мешок для пылеотсоса, рабочий процесс станет куда более комфортным.

Возможность делать наклонный распил – еще одна функция, весьма полезная в любом деле. Некоторые инструменты предусматривают работу лишь в фиксированных положениях, однако гораздо более предпочтителен электролобзик с плавной регулировкой наклона инструмента по отношению к «подошве».

Уж если мы вспомнили о так называемой «подошве», то есть платформе, которая является направляющей в инструменте, завершим обзор и этой детали. От ее качества во многом зависит и удобство работы. Наиболее предпочтительны литые «подошвы» – по сравнению со штампованными аналогами они обеспечивают большую точность.  Проследите, чтобы в покупаемой вами модели обязательно присутствовала возможность установки противоскольного вкладыша – маленькой детали, которая облегчает процедуру разрезки хрупких материалов.

Не лишними в комплекте электролобзика будут и всевозможные дополнения, например, защитный экран и направляющие для выпиливания круглых фигур. Профессиональный инструмент должен быть снабжен параллельными упорами и кейсом для хранения инструмента и переноски всех комплектующих.

Лобзик настольный – покупать или сделать?

Инструменты профессионального типа характерны продолжительным временем работы без перерыва. Бытовые же предусмотрены для использования от случая к случаю, поэтому они и полегче, и менее мощные. Соответственно, и цена будет гораздо ниже.

К профессиональным относят и лобзик электрический настольный, который имеет много преимуществ перед ручным электролобзиком. Главное его достоинство – возможность работать с тонкими пилочками, и следовательно выпиливать более тонкие узоры и сложные декоративные детали. Удобство работы обеспечивает широкая столешница, на которой вы сможете с легкостью обрабатывать крупные детали и делать пропилы в широких заготовках. Благодаря надежному креплению, корпус защищен от лишних колебаний, что в свою очередь защищает мотор от перегрузок.

При работе с настольным инструментом вы сможете уделить все внимание материалу, крепко взять его обеими руками, что невозможно при работе с ручным инструментом. Впрочем, при необходимости вы можете выйти из положения, сделав самодельный стационарный лобзик, сконструировав его из ручного типа инструмента, нескольких винтов и куска прочной фанеры.

Фанера будет служить столешницей, в которой с помощью того же лобзика необходимо проделать разрез под пилочку, и просверлить несколько дырочек для крепежей. Вполне возможно, что придется просверлить такие же отверстия и в «подошве» инструмента. Фиксируем инструмент под фанерой, и уже всю конструкцию крепим на краю стола – наш настольный электролобзик готов!

remoskop.ru

Лобзик электрический: виды, характеристики, критерии выбора

Еще в 20 веке основным ручным инструментом при плотницких работах были ножовка и стусло. В нынешнем веке их место занял лобзик электрический, ставший обязательным атрибутом современной домашней мастерской наряду с паркетной пилой и дрелью-шуруповертом. Возможности аппарата намного шире, чем ножовки — он позволяет пилить не только дерево, но и металл, пластик, OSB и другие материалы. Стусло входит в состав аппаратов среднего класса и выше, причем позволяет пилить не только под фиксированными углами 30, 45, 60 и 90 градусов, а под любым нужным углом. На рынке представлены десятки моделей разных типов и классов, и рационально выбрать наиболее подходящую не так просто.

Лобзик электрический

Принцип работы и устройство лобзика

Лобзик электрический состоит из малого числа узлов и деталей, но большинство из них требуют высокой точности изготовления и сборки. Основной рабочий орган устройства — это пилка. Она закреплена на штоке, двигающемся вверх-вниз с регулируемой частотой и размещенном спереди устройства. Шток приводится в действие электродвигателем через редуктор и кривошипно-шатунный механизм. Для повышения скорости распила во многие устройства добавлена функция маятникового хода: лезвие движется не только вниз и вверх, но и взад-вперед. Возле узла крепления размещают подсветку рабочей зоны и лазерный прицел. Сбоку на корпусе размещается регулятор маятникового хода.
Устройство опирается на заготовку плоской платформой, во многих устройствах эту платформу можно повернуть вокруг продольной оси на фиксированный или на произвольный угол. С задней стороны платформы укреплен патрубок для подключения строительного пылесоса и удаления опилок из рабочей зоны.

Сверху расположена рукоятка в форме скобы или гриба, на ней находится регулятор скорости вращения двигателя и выключатель.

Электролобзик и методы его использования

Существует несколько методов использования электрического лобзика. В быту чаще всего применяется прямой и криволинейный распил.
В случае прямого реза аппарат подводят к началу линии и опирают началом платформы на надежно закрепленную доску или лист. Указатель на краю платформы или лазерный маркер совмещают с линией разметки. Лобзик включают на самые малые обороты, чтобы наметить начало реза, далее, медленно ведут распил до тех пор, пока платформа полностью не обопрется на деталь. Теперь можно и прибавить обороты.

Криволинейный распил: внутри размеченного контура сверлят отверстие. В патрон электрического лобзика закрепляют специальную пилку для криволинейного реза, отключают маятниковый механизм, вводят ее в отверстие до полного контакта платформы с деталью и на малой скорости начинают пилить. Подводят линию реза к намеченному контуру по касательной под небольшим углом и проводят рабочий распил.

Основные виды лобзиков

При выборе модели нужно, прежде всего, определиться с классом устройства. По типу электропитания электрические лобзики делятся на сетевые и аккумуляторные.
Аккумуляторные не зависят от проводов и удобны там, где нужно делать много пропилов в отстоящих друг от друга местах стройплощадки. Мощность их падает по мере разряда аккумулятора.
Сетевые требуют розеток и удлинителей, зато существенно легче, не требуют перерывов на смену и зарядку аккумуляторов и обладают постоянной мощностью, не зависящей от продолжительности функционирования.
По назначению электрические лобзики делятся на бытовые и профессиональные.

Бытовые

Мощность двигателя в бытовых аппаратах редко превосходит 500 ватт, их производительность, время непрерывной работы и общий ресурс ограничены. Они подходят для небольших объемов работ и могут распилить деревянные детали толщиной до 80 мм, а также металл до 4 мм. Время непрерывной работы редко превышает полчаса.

Бытовой электролобзик

Преимущества:

  • Низкая цена.
  • Малая масса.
  • Богатый выбор.

Недостатки:

  • Малый ресурс.
  • Недолгое время непрерывной работы.
  • Малые толщины распиливаемых деталей.
  • Мало опциональных приспособлений и функций.

Профессиональные

У профессиональных моделей ставят более мощные двигатели — от 750 до 1500 ватт, это дает возможность осилить деревянные заготовки до 130 мм, стальные до 10 мм и алюминиевые — до 20 мм. Ежедневное время работы – от 8 до 16 часов, время непрерывной работы — до 3 часов.
Преимущества:

  • Высокая производительность.
  • Широкая функциональность.
  • Увеличенный ресурс.
  • Большое количество дополнительных функций и приспособлений.
    Недостатки
    Увеличенный вес и габариты.
  • Высокая цена.

Профессиональный электролобзик

Китайские аппараты полупрофессионального типа пытаются совмещать достоинства бытовых и профессиональных устройств, однако это часто идет в ущерб качеству.

Характеристики и конструкционные особенности

Характеристики электрического лобзика, которые необходимо учитывать, чтобы правильно выбрать модель:

  • Мощность двигателя влияет как на максимальную толщину обрабатываемой заготовки, так и на частоту рабочего хода штока.
  • Частота рабочего хода определяет производительность, максимальную скорость распила
  • Глубина пропила – максимальная толщина, которую может осилить устройство, в зависимости от материала.
  • Тип питания — аккумуляторный или от сети.
  • Время непрерывной работы — сколько минут или часов устройство сможет проработать без перерыва.
  • Наличие дополнительных функций.

Мощность электролобзика

Функциональность и производительность всего устройства напрямую зависят от его сердца — электродвигателя. Мощность определяет то усилие, с которым будет двигаться лезвие.
Для примера, электрический лобзик мощностью 400 Вт. сможет осилить 60 мм дерева и 4 мм металла, а 600-ваттному будет под силу уже 80-85 мм дерева и 6-8 мм металла. Мощность варьируется от 300 до 1000 ватт. Для домашнего мастера разумно будет выбрать среди устройств со средним значением- 500-600 Вт. Слабые устройства пригодятся лишь для узкого круга задач, а более мощные, профессиональные, слишком тяжелые и дорогие, и к тому же потребляют много электроэнергии.

Частота движения пилки

Частота хода напрямую определяет скорость движения пилки — чем чаще она ходит вверх-вниз, тем быстрее распилит материал. У разных моделей максимальная частота лежит в пределах 2300-3200 ходов в минуту, а самых мощных моделей частота движения штока достигает 4000 в минуту. Большинство современных моделей позволяют регулировать частоту хода : ступенчато с помощью отдельного регулятора или плавно, по мере усиления нажатия на кнопку включения.

Второй вариант лучше подходит, если мастер собирается заняться выпиливанием или фигурной резкой материала. Управление частотой дает возможность работать с различными материалами заготовок, так, для дерева частота должна быть максимальной, для более ровной поверхности спила, а для металлов, наоборот, небольшой, во избежание перегрева пилки и ее поломки.

Еще один важный параметр — глубина пропила

Глубина пропила — ключевая характеристика электрического лобзика. Она определяет, какую максимальную толщину заготовки может осилить устройство при условии установки в него лезвия соответствующей длины. К слову, если пилкой в 100 мм пилить брус толщиной в 100 мм, конец пропила может получиться неаккуратным, с задирами. Лучше иметь запас по длине в 5-10 мм.
Глубина зависит от материала и указывается отдельно для дерева и для стали. Алюминиевые заготовки, как правило, можно распилить в полтора раза более толстые, чем стальные.
У бытовых моделей глубина бывает 50-110 мм для дерева и 4-6 мм для железа. У профессиональных — 150 и 10 мм соответственно

Дополнительные функции

Чтобы выбрать электрический лобзик, обладающий всеми необходимыми вам функциями, но не перегруженный за ваш счет лишними наворотами, необходимо в этих функциях разобраться.

Маятниковый ход

В настоящее время маятниковый ход стал атрибутом даже самых бюджетных моделей. При включении этой опции лезвие начинает двигаться не только вверх-вниз, но и взад-вперед. Это ускоряет распил, но одновременно понижает качество поверхности. Длина маятникового хода регулируется переключателем, расположенным на боковой стенке прибора. Опцию имеет смысл включать при больших объемах распиловки и отключать при выполнении криволинейного или требующего особой точности и качества поверхности реза.

Угол наклона подошвы

Если бюджет позволяет, то лучше выбрать модель, обладающую этой функцией. Повернув подошву на определенный угол вокруг продольной оси, можно сделать распил под углом 30, 45, 60градусов. У профессиональных моделей эти положения не фиксированные, а угол можно изменять плавно, ориентируясь на транспортир.

Лобзик с маятниковым ходом и изменяемым углом наклона подошвы

На недорогих моделях крепление подошвы осуществляется ключом — шестигранником, на более дорогих — быстрым способом, специальным зажимным рычажком.

Плавный пуск

Для начинающего мастера, не имеющего еще большого опыта, лучше выбрать модель, обладающую возможностью плавного пуска. Он позволяет начинать распил на минимальных оборотах, плавно их наращивая. Это позволит точно начать рез по намеченной линии, исключая завал лезвия или увод в сторону.

Поддержание оборотов под нагрузкой

Выбрать электрический лобзик с такой функцией стоит, если планируется большой объем работы с твердыми сортами древесины или с металлом. Функция защищает двигатель от перегрузки, стабилизируя число оборотов с помощью электронной схемы.

Сдув стружки

Такую опцию непременно надо выбрать тем, кто намерен заняться выпиливанием. Система сдува стружки, используя воздушный поток от вентилятора — охладителя двигателя, сдувает опилки из рабочей зоны, обеспечивая хорошую видимость.

Подсветка

Подсветка рабочей зоны будет весьма полезна в условиях недостаточного освещения, в стесненных условиях.

Лазерный указатель

Устройство с лазерным указателем разумно выбрать в том случае, когда требуется большое количество распилов по прямой.

Опция позволяет экономить время на разметке, отмечая на заготовке лишь начальную и конечную точки реза, и вести электрический лобзик по подсвеченной лазером прямой.

Как правильно выбрать лобзик электрический

Чтобы правильно выбрать лобзик, требуется проанализировать все его характеристики в совокупности.

Регулировка оборотов как аспект при выборе

Число оборотов, определяющее частоту хода штока, выставляют в зависимости от материала заготовки. Так, для дерева следует выбрать максимальное число оборотов, чтобы получить ровный и аккуратный срез. Для пластика и металла — наоборот, минимальное, чтобы избежать перегрева лезвия и материала соответственно.

Резьба электрическим лобзиком

Регулировка маятникового хода

Выбрать модель с маятниковым ходом следует, если предстоит большое количество прямых распилов. Маятниковый ход, или дополнительно колебание лезвия взад-вперед с небольшой амплитудой, позволяет существенно увеличить скорость реза, снизив при этом качество поверхности. Правда, сейчас уже трудно найти модель без маятникового хода.

Замена пилки

Способ замены лезвия сильно влияет на удобство работы с электрическим лобзиком, а если планируется большой объем разнообразных резов с частой сменой материала и способа реза- то и прямо влияет на производительность. Для распространенных у нас патронов и пилок европейского образца с крестообразной головкой пилки существует два способа смены пилки:

  • Винтовой зажим — пилка фиксируется в патроне винтом под ключ — шестигранник.
  • Быстросъемный зажим — пилка фиксируется с помощью специального рычага, отжимаемого пальцем. Смена лезвия происходит за пару секунд.

Распил заготовки под углом функция поворота подошвы

Регулировка угла установки подошвы также допускает два способа фиксации — винтом под ключ — шестигранник или бесключевым способом, путем отжатия рычажка.

Бесключевой способ намного быстрее и удобнее, но требует тщательной проверки качества фиксации в выбранном положении во избежание возникновения люфта и дребезжания во время работы.

Как выбрать лобзик электрический с дополнительными функциями

Есть несколько дополнительных функций, ведущих к удорожанию покупки, но, безусловно облегчающих взаимодействие с электрическим лобзиком. Перед тем, как выбрать, покупателю следует решить: стоит повышенное удобство в каждом конкретном случае таких денег или нет. Сюда относятся:

  • Патрубок для пылесоса (у вас, по крайней мере, должен быть строительный пылесос).
  • Лазерный указатель (сильно выручает при большом объеме распилов по прямой).
  • Параллельная направляющая (позволяет экономить на разметке при распиле листовых материалов).
  • Циркульная направляющая (позволяет выпиливать идеальные круги без разметки).

Кроме удобства, доводом за то, чтобы выбрать электрический лобзик с тем или иным дополнением, может стать большой объем тех работ, для которых это дополнение предназначено

По типу конструкции ручки

Потребитель может выбрать меду двумя самыми распространенными формами ручек:

  • Скобообразной. Удобная скобовидная рукоятка распространена шире, она позволяет удерживать электрический лобзик одной рукой и управлять его положением и направлением реза.
  • Грибообразной, предпочтительной при криволинейном резе и резе наклонных листов и досок. Держать аппарат придется двумя руками.

Электрический лобзик со скобообразной ручкой



Какой лобзик лучше выбрать профессиональный или бытовой

Чтобы ответить на вопрос: какой выбрать электролобзик, бытовой или профессиональный, потребителю, прежде всего, следует оценить:

  • Объем предстоящих работ.
  • Их номенклатуру.
  • Материалы.
  • Доступный бюджет.

Бытовой агрегат

Бытовой аппарат имеет смысл выбрать, если предстоит небольшой объем несложных работ в домашней мастерской с материалом небольшой толщины, например, изготовление шкафчика или полочки. Электролобзик для дома не будет иметь большого ресурса и множества дополнительных функций, зато будет легким, доступным по цене и не осядет мертвым грузом на полке.

Промышленный

Устройства промышленного класса более тяжелые, энергоемкие и громоздкие. Высокая производительность, большой ресурс и большое количество дополнительных функции делает их дороже, чем бытовые, в несколько раз.

Стационарный промышленный лобзик

Выбор такого аппарата будет иметь смысл в случае коммерческого применения либо при строительстве своими руками большого дома.

Мощность бытового и промышленного ручного инструмента

Мощность устройства бытового класса — от 300 до 700 ватт, промышленные образцы имеют мощность от 500 до 1000 ватт. Следует помнить, что при распиле 1 погонного метра промышленный аппарат израсходует электрической энергии больше, пропорционально превосходству в мощности.

На что же собственно влияет мощность электрического лобзика

Мощность двигателя влияет на несколько параметров:

  • Частота движения штока и, следовательно, производительность.
  • Максимальная глубина реза.
  • Для аккумуляторных моделей — на время функционирования без подзарядки: чем больше мощность, тем быстрее будет израсходован заряд.

Для всех типов электропитания мощность влияет на электропотребление — чем выше мощность, тем больше будет счет за один и тот же объем работ.

Расходные материалы и комплектность

Предлагаемые на рынке модели сильно отличаются по своей комплектации. В дешевых, как правило, есть только сам электрический лобзик и гарантийный талон. В более дорогих включается стартовый набор пилок, ключи — шестигранники, параллельная направляющая и хорошо отпечатанное руководство пользователя.
Для аккумуляторных моделей большим плюсом будет запасной аккумулятор — если покупать его отдельно, он может обойтись до половины цены самого электрического лобзика.

Комплектность электрического лобзика

В стартовый набор также иногда включают масло для периодической смазки. Любые комплектующие и расходники, продаваемые в комплекте, увеличивают цену, но обходятся заметно дешевле, чем купленные отдельно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Электрический стационарный лобзик – Стационарный лобзиковый станок: рейтинг и обзор моделей

Отправить ответ

avatar
  Подписаться
Уведомление о
