Содержание
- 1 Функциональное назначение экрана на батарею
- 2 Классификация защитных конструкций
- 3 Исполнение и установка экранов
- 4 Металлические экраны
- 5 Деревянные экраны
- 6 ХДФ и МДФ экраны
- 7 Пластиковые экраны
- 8 Экраны из стекла
Старые советские батареи отопления имеют довольно большой срок эксплуатации, и даже когда он заканчивается, радиаторы продолжают неплохо исполнять своё прямое назначение. Единственным неприятным моментом является заметно испорченный внешний вид, который нарушает общую концепцию интерьера. Новые радиаторы подверглись за последнее время некоторым трансформациям и приобрели улучшенный вид, ориентированный на современные веяния в области дизайна интерьеров. Но не всегда новые батареи отопления гармонично вписываются в общий вид ремонта.

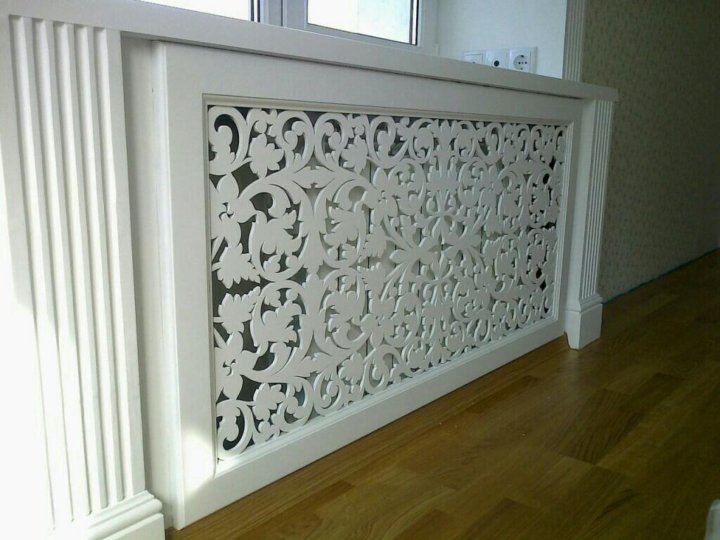

Красивый экран на батарею отопления
Для того, чтобы скрыть батареи и избавиться от изъянов в декоре жилого помещения, было изобретено уникальное и вместе с тем простое решение в виде экрана (решётки) на батарею.
Они производятся из разного материала, разного цвета и формы и выполняют несколько основных функций.
Коричневый экран на батарею отопления
Функциональное назначение экрана на батарею
Экраны, независимо от их материала, являются прекрасным решением нескольких задач:
Бежево-коричневый экран на батарею отопления

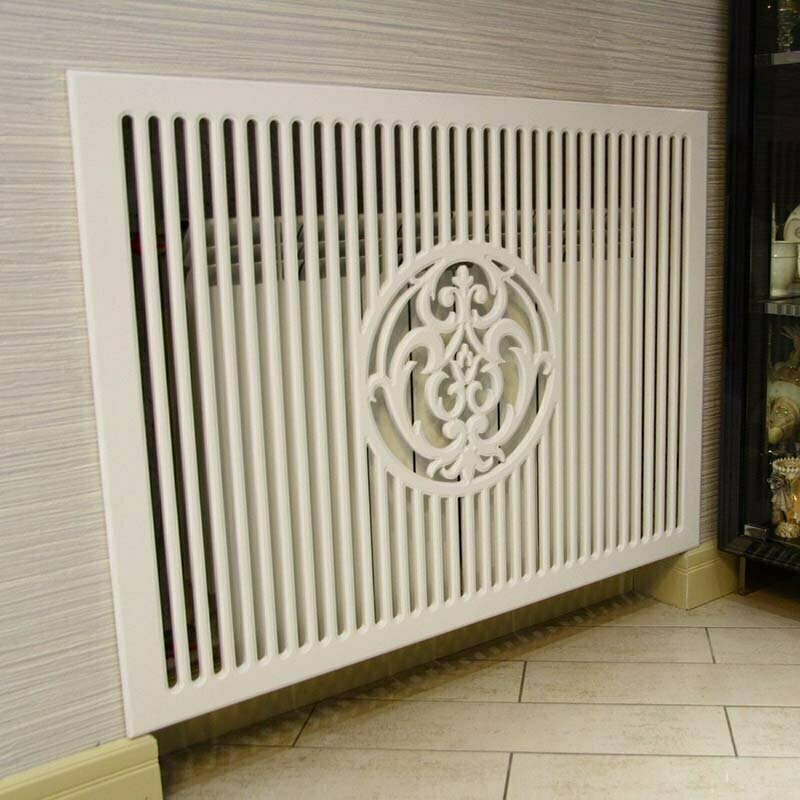

Белый экран на батарею отопления с узором
Бело-коричневый экран на батарею отопления в современном дизайне
Классификация защитных конструкций
Как уже изложено выше, в настоящее время представлено очень много вариаций защитных конструкций для батарей.
Различаться они могут по материалу, способу установки и техническому исполнению. Если говорить о материале, из которого производят защитные конструкции, то самыми распространёнными экранами являются:
- металлические (наиболее подходящими по термическим показателям будут бронза, медь, алюминий и сталь)
- деревянные (как правило, это ценные породы)
- стеклянные
- из МДФ, ХДФ
- пластиковые
Белый навесной экран на батарею
Принято использовать только тот материал, что соответствует требованиям ГОСТов, иначе вредные испарения навредят здоровью жильцов.
Коричневый экран на батарею в интерьере
Светло-бежевый экран на батарею
Исполнение и установка экранов
Все экраны для батарей отопления классифицируются по способу исполнения:
- навесная конструкция без крышки, его устанавливают, если радиатор находится в выемке под окном.
- навесная конструкция с крышкой нужна, если батарея выступает.
- плоские защиты требуются в случае, если батарея скрыта в нише.
- экран-короб устанавливают, когда скрыть требуется не только радиатор, но и все сопутствующие коммуникации.
Темно-коричневый экран на батарею
Защитные конструкции отличаются не только по виду исполнения, но и по способу установки. Зачастую продают готовые экраны-короба, которые одевают на отопительный прибор. В целях защиты маленьких детей такие короба жёстко закрепляют, предпочтительно к стене, чтобы не допустить контакта с нагретым элементом. Обычно деревянные конструкции защиты фиксируют у стен, пола, но при этом оставляют доступ к батарее через открывающиеся или съёмные решётки.
Красивый коричневый экран на батарею в интерьере комнаты
Преимущества видов защитных конструкций
У экранов, сделанных из различных материалов, существуют плюсы и минусы, зная которые, будет проще определиться с выбором.
Экран на батарею в стиле неоклассика
Металлические экраны
Если защитная конструкция для отопительных приборов выполнена из металла, то у неё есть ряд преимуществ.
Главное достоинство подобных экранов в их теплопроводности. Так как металл является хорошим проводником тепловой энергии, то конвекционные характеристики самого радиатора не будут нарушены. У таких конструкций длительный срок эксплуатации. Недостатком металлических экранов служит стоимость, которая на порядок выше других, увеличиваться она может в зависимости от размеров и декоративных исполнений. Экраны идеально совместимы с алюминиевыми, чугунными, биметаллическими радиаторами и значительно улучшают их теплопроводные характеристики.
Белый металлический экран на батарею
Деревянные экраны
Деревянный массив — это универсальный материал, поддающийся любой обработке, что позволяет воплотить даже самые невероятные замыслы и превратить защитный экран в предмет интерьера с резными узорами. Экологичность выбранного материала тоже немаловажна, особенно для дома, где есть маленькие дети. Если выбрать экран-короб из деревянного массива, то можно забыть о его смене надолго, ведь такая защита долговечна и надёжна.
Деревянный экран на батарею
Корчиневый деревянный экран на батарею
ХДФ и МДФ экраны
Очень приятным плюсом экранов из МДФ и ХДФ является цена. Помимо этого материал очень хорошо поддаётся обработке, что помогает реализовать самые смелые идеи интерьера. В отличии от дерева, этот материал не боится растрескивания. Довольно часто делают резные, ажурные и с рисунком экраны.
Белый экран на батарею отопления из МДФ
Бежевый экран на батарею отопления из МДФ
Пластиковые экраны
У таких защитных конструкций есть только один плюс — это цена. На самом же деле они при нагревании выделяют вредные вещества, поэтому чаще всего такие экраны используют в офисах, промышленных помещениях и складах.
Экраны из стекла
Хорошие стеклянные экраны для батарей в исполнении не менее 8 мм являются дорогим удовольствием. Самыми используемыми вариантами являются стеклянные плоские конструкции вкупе с деревянным массивом. Часто выбирают из двух вариантов: экраны из стекла с рисунком или подсветкой.
Белый стеклянный экран на батарею отопления
При выборе экрана для радиатора следует руководствоваться не только декоративными критериями, но и функциональностью. Вариантов короба довольно много, начиная от резных деревянных и заканчивая минималистичными металлическими. У каждого вида свои преимущества и свои недостатки, но все они выполняют одну и ту же роль: защищают теплоноситель от пыли и грязи, не препятствуют конвекции, препятствуют нанесению вреда здоровью жильцов и преображают интерьер.
Прозрачный стеклянный экран на батарею отопления
В процессе установки экрана следует помнить о том, что от правильного положения будет зависеть исправная и качественная работа самого отопительного прибора. Поэтому чтобы исключить нарушение процесса конвекции стоит предусмотреть возможность свободного движения воздуха. Не следует забывать о необходимости отражающего экрана, который позволит избежать нежелательных теплопотерь.
Экран на батарею в скандинавском интерьере
Экран на батарею в классическом стиле
youtube.com/embed/4HaURZInmt0″ frameborder=»0″ allowfullscreen=»»> roomplan.ru
Экран на батарею отопления в интерьере (72 фото)
Экраны для радиаторов Jaga t15
Квартэк экраны для батарей
Экран на радиатор отопления
Экран для радиаторов Оптимум
Квартэк экраны для батарей
Экран радиаторы МДФ 8им
Экран для радиатора серый. (90х60 Глория дуб серый)
Экран для радиатора Глория дуб сонома 120*60
Экран на батарею
Экран для радиатора 120х60 см. Илона дуб сонома Stella
Экран на радиатор 4-х секционный era (металлический)
Экраны для радиаторов Jaga t15
Экран для радиатора
Экран радиатора Квартэк
Экран батареи 44х25х70
Экран на батарею Verona mobili
Декоративный экран для радиатора
Экран батареи 44х25х70
Икеа экран для батареи
Экран из МДФ для батареи 900х1200
Короб радиаторный массив (к.
2.0.1)
Экран для радиатора Сусанна 60х60 см, цвет дуб серый
Экран металлический на радиатор 6-х секционный (590мм) 6 ДМЭР Эковент
Ширма для батареи
Экран на батарею
Экран на батарею деревянный
Экран для радиатора 60*60 см Сусанна белый Stella
Икеа экран для батареи
Экран металлический на радиатор 6-х секционный (590мм) 6 ДМЭР Эковент
Декоративный экран для радиатора
Экран «Дельта» для радиаторов,
Квартэк экраны для батарей
Экран для батареи отопления
Экран на батарею
Декоративный экран для радиатора
Экраны для чугунных батарей и стальных радиаторов «Delta-Max»
Экраны на чугунную батарею отопления
Перфорированная панель ХДФ Глория бук
Экран для батареи отопления
Экран на батарею 150х60
Резные экраны для батарей
Экран для батареи отопления п44т
Экраны для чугунных батарей и стальных радиаторов «Delta-Max»
Экран «Дельта» для радиаторов,
Экраны ограждений: 2уэг-169, 2уэг-169с (экран радиатора отопления l=1,2 м)
Экраны для радиаторов Jaga t15
Короб для батареи отопления
Экран на батарею деревянный
Экраны для радиаторов Jaga t15
Экран на батарею
Декоративный экран для радиатора
Экран для батареи Квартэк Классик 60 на 60
Экран короб радиатора решетка Глория белый
Декоративный экран для радиатора
Экран на батарею
Декоративный экран на батарею
МДФ экраны для батарей 2000
Экран на батарею деревянный
Экран радиаторы МДФ 8им
Экран для радиатора стильный дом Готико 120х60 см дуб сонома v545950
Экран на батарею гармошка
Декоративные панели для радиаторов отопления
Экран на батарею 4 секции 62х37х15 см
Решетка на батарею декоративная
Экран для радиатора Готико дуб сонома 90*60
Экран для радиатора Дамаско 120х60
Экран для радиатора era 7 ДМЭР
Декоративный экран на батарею
Экран для батареи отопления
3 Отличная цифровая фоторамка на батарейках
Наверняка у вас есть много цифровых фотографий, которые вы хотели бы видеть всегда.
Одним из решений для этого являются цифровые фоторамки, где вы можете постоянно видеть все изображения и даже видео, которые вы хотите. Цифровая фоторамка — это декоративное электронное устройство с цифровым экраном для воспроизведения фотографий и видео, поэтому оно работает как фоторамка.
В настоящее время большинство цифровых фоторамок не имеют встроенного аккумулятора и должны быть постоянно подключены к сети, в то время как есть некоторые цифровые фоторамки с батарейным питанием, которые можно повесить на стену без шнура для зарядки.
Если вы заинтересованы в покупке одного из этих устройств, в этом руководстве вы найдете ключи к выбору лучшей модели для вас.
1. Цифровая фоторамка Dragon Touch Modern 10 с аккумулятором Фоторамка имеет внушительную диагональ 10 дюймов с сенсорным интерфейсом, а также большую окантовку из черного пластика. Отделка хорошая, кроме встроенной памяти, файлы можно также получать из бесплатного приложения для смартфона или использовать свой адрес электронной почты.
Памяти достаточно для хранения большого количества фотографий, а если изменить их размер в редакторе на компьютере, то от карты памяти можно вообще отказаться.
Цифровая фоторамка поставляется со встроенным аккумулятором, который позволяет носить фоторамку на улице и ставить фоторамку на стол и стену без проводов.
Фотографии отображаются более детально, чем на других фоторамках. Причина кроется в разрешении 1280 x 800 пикселей и размерах 29 x 3,8 x 21 см, что является самым высоким показателем на рынке и идеально соответствует размеру экрана. Эта фоторамка поставляется со встроенным аккумулятором. Цветопередача тоже вполне приличная.
Dragon Touch Modern 10 представляет собой фоторамку с большим экраном и своим высоким разрешением напоминает модели следующего поколения.
Характеристики : 10-дюймовый сенсорный экран (1280 x 800 пикселей), Compact Flash, Wi-Fi, Memory Stick Pro, SD и MMC, FTP, порт USB, встроенная память 16 ГБ, поддержка JPEG.
Преимущества :
• Высокое разрешение экрана;
• Встроенная память.
2. Цифровая фоторамка KODAK со встроенным аккумулятором
Опять же, Kodak предлагает достаточно неприметную фоторамку, которая впишется в любой интерьер. Передние панели можно менять в зависимости от настроения, отделка отличная. Помимо «карты-путеводителя» с поддержкой всех современных форматов фоторамка KODAK DIGITAL имеет встроенную память объемом 8 Гб, поэтому на нее можно перенести некоторые фотографии, освободив карту памяти. Но чтобы оптимизировать использование доступного пространства, мы рекомендуем изменять размер фотографий в любом редакторе.
10-дюймовый дисплей с высоким разрешением (800 x 1280 IPS) обеспечивает хорошую контрастность, приятные цвета и очень хорошие углы обзора. Новая фоторамка Kodak поддерживает уникальную функцию — подключение по WiFi. Однако настройка беспроводной сети может запутать даже опытных пользователей, не говоря уже о новичках. Также, если использовать для связи WiFi, вывод больших фотографий занимает целую вечность, что сильно ограничивает преимущества этой технологии.
Также имеется встроенный MP3-плеер со встроенными стереодинамиками, который позволяет воспроизводить фоновую музыку во время просмотра фотографий. Также есть запас видео, если эта функция кого-то заинтересует.
Эта фоторамка отличного качества со встроенным Li-аккумулятором емкостью 4000 мАч, но, к сожалению, продается довольно дорого для такого набора функций.
Характеристики : 10-дюймовый экран высокого разрешения (800 x 1280 пикселей), «карта» Compact Flash, SDHC, xD, MicroDrive, SD и MMC, порт USB, WiFi, встроенная память 128 МБ, поддержка JPEG , MPEG-1 и 4, AVI, MOV и MP3.
Преимущества :
• Качественный экран;
• Удачный дизайн передней панели.
• Автоматическая регулировка яркости в зависимости от окружающей среды.
Недостатки :
• Высокая цена;
• Продуманная настройка Wi-Fi.
• Поддерживает только 20 учетных записей для синхронизации изображений.
3. Цифровая фоторамка PhotoSpring WiFi [на батарейках]
Компания PhotoSpring представила фоторамку с красивой диагональю и хорошим соотношением цены и качества.
Оформление понравилось, пластиковая окантовка очень удачно подошла в бело-черном варианте. Помимо поддержки карт всех распространенных форматов, фоторамка оснащена встроенной памятью на 16 ГБ с временем автономной работы 6 часов, что, опять же, приятно, учитывая цену. Меню простое и удобное, приложение для смартфона обеспечивает доступ ко всем функциям фоторамки на расстоянии.
Экран удобный, обеспечивает достаточную IPS индикацию с разрешением 1280×800 для отображения фотографий со всеми деталями. Цвета насыщенные, но все будет зависеть от расположения фоторамки. К сожалению, экран склонен к бликам. В качестве бонусов интегрированы MP3 и видеоплееры. Впрочем, как и у всех протестированных моделей, динамик очень тихий, хотя для фонового воспроизведения музыки во время просмотра фотографий его будет достаточно. Наконец-то можно смотреть видео без предварительного конвертирования, также углы обзора фоторамки не ограничены. Кроме того, вы можете просматривать свои фотографии со своего адреса электронной почты или из любого места в Интернете.
PhotoSpring — это большая фоторамка, оснащенная зарядным устройством и подставкой. Он идеально подходит для тех, у кого достаточно денег, чтобы купить его.
Характеристики : 8-дюймовый экран (1280 x 800 пикселей), карта памяти Compact Flash, Wi-Fi, USB, Memory Stick Pro, SD и MMC, USB и порт USB Host, встроенная память 16 ГБ , поддержка JPEG, MP3 и DivXSD
Преимущества :
• Хорошее соотношение цены и качества
• Встроенная память
Недостатки :
• Слабый звук;
• Блики на экране.
Рынок цифровых фоторамок развивается достаточно динамично, поэтому вы сможете найти модель в нужном ценовом диапазоне. Но помните, что за хорошее качество приходится платить больше. Но стоит ли экономить, ведь главная идея – получать удовольствие от просмотра фотографий!
Установка монитора батареи Фотогалерея от Compass Marine How To на pbase.com0012
07 декабря 2017 г.
Пожалуйста, посетите — www.marinehowto.com
Этот старый формат исчерпал себя, и теперь новый сайт запущен и работает. Статьи здесь больше не будут обновляться. В конце концов этот сайт пойдет по пути глючного хлыста. Если вы видите это изображение «ПРЕДУПРЕЖДЕНИЕ», статья была перемещена, обновлена и, возможно, к ней добавлено больше, чем вы найдете ниже.
ВАЖНО: Если первое изображение статьи ниже зачеркнуто; зачеркнуто это означает, что были внесены обновления или изменения, и я призываю вас посетить новый сайт для получения более актуальной информации.
Пожалуйста, измените закладки и посетите новый сайт. См. новые ссылки ниже.
Ссылка на новый веб-сайт:
Установка батареи Монитор Ссылка:
08-JAN-2011
Схема монитора аккумуляторной батареи
Монитор аккумуляторной батареи – очень полезный инструмент для владельцев лодок, которым приходится питаться от аккумуляторной батареи.
При правильной установке, калибровке и мониторинге они могут продлить срок службы аккумуляторной батареи, особенно при разумном использовании. Позвольте мне подчеркнуть, что:ПРИ ПРАВИЛЬНОЙ УСТАНОВКЕ — Около 90% счетчиков ампер-часов, с которыми я сталкиваюсь, НЕ установлены должным образом.
ПРИ ПРАВИЛЬНОЙ КАЛИБРОВКЕ — Около 98% счетчиков Ач, с которыми я сталкивался, НЕ откалиброваны/запрограммированы должным образом.
При НЕПРАВИЛЬНОЙ установке и надлежащей калибровке они могут быть УЖАСНО неточными…
**Эта статья — только половина дела. Установка важна, но калибровка не менее важна. Чтобы узнать больше о калибровке, не игнорируйте другую статью:
Правило № 1 для большинства счетчиков Ah: отключите функцию «автосинхронизации» и используйте ручную «известную полную» перезагрузку.
Что известно полное?
* Напряжение при 14,4 В+ — Проверить
* Чистый «приемлемый ток менее 1,5% от емкости А-ч — Проверить
* Допускается полный сброс
ПРИМЕЧАНИЕ: Напряжение батареи должно быть уровень поглощения НЕ является *плавающим напряжением.0003
ФАКТ: С того дня, как вы установили свой банк, его физическая емкость постоянно меняется.
Проблема традиционных ампер- или кулоновских счетчиков заключается в обеспечении их точности. По мере того, как аккумуляторы стареют, их емкость меняется, это постоянно движущаяся цель, поэтому батарея емкостью 100 Ач, которую вы купили три года назад, теперь может быть только батареей емкостью 75 Ач.
Если ваш монитор батареи по-прежнему запрограммирован на емкость 100 Ач, и вы вытягиваете из него 50% предполагаемой емкости Ач, основываясь на этих 100 Ач, вы действительно сейчас вытягиваете банк всего на 25% SOC , а не общепринятый уровень безопасного разряда 50%.
Подпишитесь на меня. Вы запрограммировали 100 Ач в счетчик Ач. Ваша батарея из-за возраста и использования теперь составляет 75 Ач. Теперь вы вытягиваете 50% из 100 Ач из батареи, за исключением того, что батарея теперь только 75 Ач, и вы заканчиваете; 75 Ач — 50 Ач = 25 Ач осталось или примерно 25% SOC. На самом деле, если вы добавите показатель Пейкерта в смесь, вы на самом деле можете оказаться ниже или выше в зависимости от фактической нагрузки, при которой он был нарисован. Святая корова, это сбивает с толку….! Это всего лишь один пример, когда ампер- или кулоновские счетчики могут стать неточными. Эти устройства не являются «подключи и работай» и умны настолько, насколько умны вы, их владелец. Пожалуйста, помните об этом.
Счетчики Кулона или Ач могут очень точно подсчитывать Ач. Тем не менее, они НЕ ЗНАЮТ о физической емкости ваших банков в Ач. Вам, владельцу, ТОЧНО подсказать емкость банка и программу для этого.
Уловка, которую используют многие из нас в отрасли, заключается в том, чтобы начать с более низкой запрограммированной емкости Ач, чем рассчитана батарея. Таким образом, для батареи емкостью 100 Ач я мог бы изначально запрограммировать ее на 95 Ач, чтобы владелец никогда не потреблял до 50% SOC в первый год (функция самозащиты). В следующем году я могу убрать еще 3% от емкости и т.д. и т.п.0197 идеальный . Затем я также рассчитываю на то, что батарея потребляет средних токов , которые ниже номинальной нагрузки . Это может привести к увеличению вместимости банка, но, опять же, среднестатистическому яхтсмену это становится ЗАМЕЧАТЕЛЬНЫМ для понимания каждый раз, когда мы вводим в уравнение нашего хорошего друга мистера Пейкерта.
Единственный способ точно узнать реальную емкость аккумулятора — это провести 20-часовой тест физической нагрузки. Это сложно, отнимает много времени, и очень немногие лодочники готовы этим заниматься.
Честно говоря, я не знаю ни одного яхтсмена, который действительно провел бы точный 20-часовой тест под нагрузкой. Счетчики Ач / Кулон полагаются на то, что фактические значения емкости за 20 часов будут точными, чтобы оставаться точными с течением времени. Нет точного значения 20-часовой емкости, нет разумной точности счетчика Ач, только «достаточно близкий» диапазон. Это может быть не наполовину плохо, но далеко от точный . Просто помните об этом, когда вы 90 197, предполагая, что 90 198 ваш счетчик Ач имеет точность 90 197, 90 198 по отношению к ВАШЕМУ банку.
К сожалению, сценарий, который я изложил для счетчика кулонов/Ач, является лишь одним из многих способов, которыми эти устройства могут сработать и привести к неточным показаниям SOC. Есть еще много «попавшихся» сценариев, которые могут поднять свою уродливую голову. К ним относятся ошибки подключения шунта, температура батареи, ложная повторная синхронизация, вызванная солнечными лучами или ветром, изменения физической емкости Ач, изменения эффективности заряда по мере старения батареи, неправильное программирование и т.
д. и т. д.
Однако за последние 20 с лишним лет это все, что у нас было. Они, конечно, лучше, чем вообще ничего!
Несмотря на все области, где счетчики Ah могут споткнуться, я подозреваю, что главная причина, по которой они продлевают срок службы банка, заключается просто в том, что они делают владельцев более осведомленными о своем банке. Важно больше знать о производительности вашего банка и источника оплаты. Большее осознание может сыграть большую роль, чем мы могли бы предположить.
В течение многих лет я занимаюсь устранением неполадок и помогаю владельцам использовать эти устройства более разумно и точно. К сожалению, часто кажется, что я бью в барабан в звуконепроницаемой комнате, и никто этого не слышит. Когда владельцы понимают, как работает счетчик Ah, они могут быть очень полезными. В результате у большинства моих клиентов увеличилось время автономной работы.
С учетом того, что новые аккумуляторные технологии стоят в три-десять раз дороже, чем технология жидкостных элементов, и многие яхтсмены переходят на более новые технологии, такие как аккумуляторы GEL, AGM, TPPL AGM и LiFePO4 Li, точный или максимально точный мониторинг дорогого банка является почти обязательное условие.
Люди часто задают мне вопросы о том, как установить монитор батареи, поэтому я потратил некоторое время и попытался сделать его простым. На самом деле их легко установить, но есть несколько ловушек, жертвой которых вы можете стать сами.
На рынке представлено большое количество мониторов аккумуляторов с подсчетом ампер-часов. Их производят Blue Sea Systems, Xantrex, BEP, Victron, NASA, Philippi и некоторые другие. В настоящее время блоки Victron являются самыми простыми в установке и наименее дорогими, что делает их хорошими в счетчике ампер-часов.
, вместо того, чтобы поддерживать точность традиционного счетчика Ah.. Smart Gauge Battery Monitoring Unit (LINK)
В настоящее время я использую Xantrex Link-Pro на своем собственном судне, но все счетчики Ah/Coulomb делают в основном одно и то же, подсчитывают Ah. Я бы предпочел использовать Smart Gauge от Balmar на моей собственной лодке, но Smart Gauge просто не работает с литиевыми батареями, а у меня банка LiFePO4. Тем не менее, Victron значительно лучше, чем Xantrex, поэтому, если вам нужен счетчик Ah, это тот, который является лучшим значением ..
09-JAN-2011
Три поколения
Слева направо у меня представлены три поколения мониторов батареи. Оригинальный Link 10 был изготовлен компанией Cruising Equipment Company, и они действительно положили начало хорошему делу. Несмотря на то, что многие продукты «LINK» имели тенденцию к ошибкам, они в целом пользовались уважением и любовью яхтсменов. Где-то по пути Cruising Equipment стала Heart Interface, а затем Xantrex купила Heart Interface.
Затем Xantrex нашла TBS Electronics в Нидерландах и начала импорт и ребрендинг монитора, произведенного TBS, под названием Xantrex XBM (на фото в центре). XBM был идентичным монитору Victron 501 и был очень и очень надежным устройством. Он также предлагал вариант компьютерного интерфейса, что-то новое для мониторов батареи в то время.
В конце концов Xantrex переключилась на все мониторы батарей, созданные TBS, такие как нынешние Link-Lite и Link-Pro. Они зарекомендовали себя как надежные, хотя и очень дорогие устройства.
Примерно в то же время, когда Xantrex подписала контракт на перемаркировку мониторов TBS, Victron нашла нового производителя для производства своих устройств, хотя я не знаю, кто это. Victron BMV-602S изображен справа и мало похож на встроенные мониторы TBS.
08.01.2011
Victron BMV-602S Шунт
Шунт Victron уникален тем, что к нему добавлена печатная плата, что значительно упрощает проводку.
Шунты на самом деле не являются направленными устройствами, но поскольку Victron добавила печатную плату / кабельный разъем UTP, это делает их направленными.Шунт помечен как -LOAD и -BATTERY. НЕ подключайте его в обратном направлении, иначе он не будет работать должным образом. Сторона с маркировкой -BATTERY должна быть подключена к отрицательной клемме батареи, а сторона с маркировкой -LOAD должна видеть отрицательные нагрузки системы.
Этот монитор ОЧЕНЬ прост в установке. У него всего два провода, кабель UTP и кабель питания. Кабель UTP имеет длину 10 метров или примерно 33 фута, что позволяет использовать множество вариантов монтажа дисплея. Кабель UTP — это единственный провод, по которому должен работать дисплей монитора. Это буквально «подключи и работай». Кабель UTP очень похож на телефонный кабель, только немного более прочный. Красный провод питания просто подключается к положительному выводу аккумулятора и клемме +B1 шунта.
Этот шунт имеет два входа питания, +B1 и +B2 для двух батарей, так как он может контролировать напряжение второй группы пуска/резерва.
Схема
Если щелкнуть изображение, оно увеличится и его будет легче читать. Я попытался подключить это на скамейке, чтобы воспроизвести то, что можно увидеть на борту лодки. Это объяснение очень трудно проиллюстрировать на лодке. На самом деле я сфотографировал это довольно давно, на лодке, и решил не использовать ни одну из фотографий.Очевидно, что банк дома будет состоять из нескольких батарей, но суть та же, и одна батарея использовалась только в иллюстративных целях. Если ваша лодка не подключена к положительной или отрицательной распределительной шине, это может очень помочь в организации проводки.
Я также показал двойной блок MRBF компании Blue Seas (морской аккумуляторный предохранитель) на опоре аккумуляторной батареи. Я использую один для домашнего банка и один предохранитель для генератора переменного тока, который я обычно всегда подключаю напрямую к домашнему банку.
Загрузки Да и Нет!
Хорошо, вот проблема, о которой мы говорили. Почти каждый случай устранения неполадок с мониторами батареи, с которым я сталкивался, может быть связан непосредственно с тем, где вы подключили отрицательные провода постоянного тока.Шунт считывает нагрузки в системе, измеряемые как падение напряжения в мВ на шунте. Этот шунт представляет собой шунт на 500 ампер 50 милливольт. Это означает, что при 500 амперах на шунте будет падение 50 мВ. Зная это, производитель монитора может настроить отображение на любую нагрузку от 0 до 500 ампер или от 0 до 50 мВ.
Если какая-либо нагрузка, например заземление трюмной помпы, подключена перед шунтом или со стороны -АККУМУЛЯТОРА, монитор НИКОГДА не увидит, не зарегистрирует и не замерит нагрузку. Все нагрузки постоянного тока на борту должны считываться монитором батареи. Инверторы, зарядные устройства, генераторы переменного тока, солнечные батареи, ветряные электростанции, распределительные панели постоянного тока, детекторы сжиженного нефтяного газа и т.
д. и т. д., и так далее.
Имейте в виду, что многие морские генераторы переменного тока заземлены корпусом, поэтому заземление системы, которым на большинстве судов является блок двигателя, является путем заземления генератора. Хотя я предпочитаю изолированную землю для генераторов переменного тока, на многих лодках просто нет генераторов с этой функцией, и они используют корпус в качестве земли. В связи с этим основное заземляющее соединение судна должно быть подключено к стороне -НАГРУЗКИ шунта, а НЕ впереди него или к стороне -АККУМУЛЯТОР.
Везде, где вы видите зеленую стрелку, безопасно подключать провода отрицательной нагрузки постоянного тока. ЕДИНСТВЕННЫЙ провод, который должен подключаться к аккумулятору, — это одиночная отрицательная перемычка со стороны -BATTERY шунта. Никакие другие провода не должны быть подсоединены ни к минусовой клемме аккумулятора, ни к стороне -BATTERY шунта.
Чтение зарядного тока
На этом фото у меня гостевое зарядное устройство, подключенное к системе.
Монитор батареи показывает положительный зарядный ток +5,68 А, как и должно быть. Обратите внимание на расположение черного зажима типа «крокодил» на следующем изображении — это хороший пример того, почему на самом деле ДЕЙСТВИТЕЛЬНО важно, где подключены отрицательные системные провода.
Ничего не измеряя !!
Единственное, что отличается на этой фотографии, это расположение отрицательного вывода зарядного устройства. Зарядное устройство по-прежнему выдает около 5,68 ампер, однако, поскольку отрицательный вывод находится на неправильной стороне шунта, его нельзя увидеть или измерить с помощью шунта. Если он не виден шунтом, он не может быть зарегистрирован или прочитан монитором батареи. Не прыгай через шунт .Любой провод, который наматывается со стороны АККУМУЛЯТОРА или АККУМУЛЯТОРА шунта, я называю ПРОВОДОМ КРОССОВКИ.. НЕ ПРОВОДА КРОССОВКИ!!!!
Независимо от того, подключаете ли вы нагрузку или питаете систему зарядным током, отрицательные провода нагрузки должны находиться на стороне нагрузки шунта, а не на стороне -АККУМУЛЯТОРА.
09-JAN-2011
Предохранители аккумуляторных батарей
Я твердо верю в защиту от перегрузки по току или плавкие предохранители аккумуляторных блоков, даже пусковые блоки на небольших вспомогательных двигателях, несмотря на то, что это не является требованием для выполнения в ABYC E-11.Этот продукт называется предохранителем клеммы аккумулятора. Эти предохранители предназначены для защиты проводки от коротких замыканий и просты в установке. Я использую двойную версию для банка и провода генератора. Как всегда, выбирайте предохранители в зависимости от калибра защищаемого провода.
Каждый положительный провод, подключенный к аккумулятору, должен быть защищен предохранителем в пределах 7 дюймов от аккумулятора или как можно ближе. Сюда входят инверторы, генераторы переменного тока, зарядные устройства, трюмные насосы или провода стереопамяти. для этого монитора батареи Victron находится на расстоянии 7 дюймов от кольцевой клеммы для штыря батареи.
09-JAN-2011
Выполнение соединений
Это задняя часть BMV-602S. Имеется порт для комплекта подключения к компьютеру, который можно приобрести за дополнительную плату, сигнализация и порт для подключения кабеля UTP.
09-JAN-2011
Plug & Play
Выбрав место, просверлив отверстие для монитора и проложив кабель UTP, просто подключите его к розетке. Если вы можете подключить факсимильный аппарат, вы уже знаете, как подключить монитор к шунту. Это не может быть проще. Спасибо Victron за то, что сделали это так просто!
09-JAN-2011
Конец шунта
Теперь подключите кабель UTP к шунту.
09 января 2011 г.
Нажмите !
Щелчок, готово!
*********** НАЖМИТЕ НИЖЕ, ЧТОБЫ ВТОРАЯ СТРАНИЦА ************
09-JAN-2011
Провод питания — конец штыря
Это крупный план обжатого штыря кабеля питания. Я бы оставил достаточно в покое и не укорачивал провод, если в этом нет крайней необходимости.
Этот штифт хорошо вписывается в гнездо шунта.
09-JAN-2011
Используйте небольшую отвертку
Используйте маленькую отвертку с плоским лезвием и просто сдвиньте оранжевый язычок в сторону шунта, чтобы открыть зажимной механизм. На этом фото я еще не сдвинул оранжевый язычок в сторону шунта.
09-JAN-2011
Сдвиньте назад оранжевый язычок
Сдвинув язычок назад, просто вставьте штифт на место. Он войдет в гнездо почти до пластика.
09-JAN-2011
Older Link 10
Вот яркий пример того, почему мне нравится простота Victron. Это более старый Link 10, и для него требуется установить пять проводов, а затем привинтить их к концу монитора. Это, конечно, не сложно, но требует определенного уровня точности, доступа и может быть немного утомительным.Текущие мониторы Xantrex, Link-Lite и Link-Pro, по-прежнему подключаются точно так же, как старый Link 10, и, кроме того, они стоят дороже.
09-JAN-2011
Link 10 Shunt
В отличие от печатной платы, смонтированной на шунте, как это выбрала Victron, которая предлагает настоящую простоту «подключи и работай», шунты серии Link по-прежнему требуют зачистки проводов, обжима и физической необходимости вручную подключить шунт.
Синий и красный провода с предыдущей фотографии, а не изображенные здесь на шунте, идут к положительному полюсу аккумулятора с встроенными предохранителями.Снова не сложно подключить, но более утомительно. У меня все еще есть Link-Pro на моем собственном судне, и я считаю, что устройства Xantrex немного более прочны, но вы, безусловно, платите за это качество, которое может даже не быть необходимым.
Как будто это письмо Xantrex Link-Lite стоит 223,99 долларов в Defender. Однако это еще не все. Мониторы Xantrex поставляются без провода для подключения, только с шунтом. «Комплект связи» или, грубо говоря, «многопроводная витая пара» стоит еще 104,9 доллара.9 в Защитнике. Установки Victron поставляются в комплекте.
Xantrex Link-Lite обойдется вам в 233,99 долл. США + 104,99 долл. США = 328,98 долл. США. Victron BMV-602S будет стоить вам около 100,00 долл. США или около того.
Они ОБА будут контролировать напряжение второго банка, но Victron стоит меньше и делает больше. Это также позволит подключить компьютер, чего Link-Lite не сделает.
При этом, если вам не нужно контролировать напряжение второго банка, на самом деле это не так уж необходимо, если это просто начальный или резервный банк, тогда Victron также предлагает монитор для одного банка BMV-600S всего за 184,25 долл. США и он доступен для покупки прямо здесь и помогает поддерживать этот сайт. Купить монитор батареи (ССЫЛКА)
В идеале, если вы не снимаете показания «напряжения покоя» вторичного банка, это в любом случае не даст вам ничего близкого к точности. Придерживайтесь версии с одним банком для наилучшего соотношения цены и качества.
09-JAN-2011
Измерение напряжения
Мониторы батареи могут отображать на экране множество различных значений, включая напряжение, потребляемые ампер-часы, силу тока, состояние заряда и многое другое.
Экран «V», как показано здесь, измеряет напряжение для собственного банка. Это показание напряжения показывает, что аккумулятор заряжается плавающим образом.
Эта конкретная модель, Victron BMV-602S, может контролировать напряжение двух батарей, как и модели Xantrex Link-Pro и Link-Lite от Xantrex.
09-JAN-2011
Измерение напряжения блока 2
На экране «VS» отображается напряжение второго блока. Поскольку я использовал одну батарею для этой иллюстрации, измеритель показывает то же напряжение, что и экран «V». Должен упомянуть, что несколько человек на лодочных форумах жаловались на то, что экраны V и VS, даже при питании от одного и того же источника, не синхронизированы или не откалиброваны. Этот образец правильно откалиброван. У опытного моряка и инженера-электрика на SailboatOwners.com было два устройства с показаниями напряжения от 0,01 до 0,03 вольта при измерении от одного и того же источника.
Разница от 0,01 до 0,03 вольта имеет большое значение? Нет, совсем нет, но я просто хотел, чтобы вы знали, чтобы вы не паниковали, если ваши экраны V & VS не полностью совпадают. Victron, возможно, потребуется улучшить контроль качества с помощью экранных показаний V и VS!
08-JAN-2011
Измерение силы тока в состоянии покоя
На экране «I» отображается текущий вход/выход. Этот снимок показывает отсутствие нагрузки или тока заряда.
08-JAN-2011
Измерение потребляемого тока
На этом снимке экрана «I» показано, как монитор измеряет отрицательную нагрузку. Отрицательная нагрузка обозначается знаком -.
08-JAN-2011
Измерение + ток заряда
На этом экране отображается положительный ток заряда, обозначенный отсутствием символа -.
08-JAN-2011
Потребляемые ампер-часы
Это экран CE или потребляемой энергии. Он показывает количество ампер-часов, потребляемых от аккумулятора. После того, как аккумулятор полностью зарядится, это значение сбрасывается до 0,0 Ач, что означает полностью синхронизированный монитор.
Если вы потребляете ток 10 ампер в течение 4 часов, на экране CE отобразится -40 Ач.
08 января 2011 г.
Состояние заряда
Это экран SOC или состояния заряда. Этот экран — лучший способ контролировать SOC батареи с помощью этого монитора. Этот экран полезен только в том случае, если вы правильно запрограммировали монитор, он синхронизируется так, как должен, и правильно подключен. Это показание рассчитывает количество энергии, доступной в аккумуляторе, с поправкой на Peukert & CEF / Эффективность зарядки и емкость. Экран колеблется от 0% = мертвый до 100% = полный.
Подсчет ампер-часов — это нормально, но чаще всего это не точное отражение истинного состояния заряда батареи. Например, если батарея сильно разряжена и при высоком токе вы получите меньше полезных Ач, чем ее номинал. Если рисовать медленнее, чем 20-часовой рейтинг, вы можете получить больше Ah от него. Экран SOC корректирует экспоненту Пейкерта, а экран CEF — экран Ah.
Пожалуйста, найдите время, чтобы прочитать руководство для этих мониторов, поскольку их, как правило, сложнее запрограммировать и освоить, чем фактическую установку!
Чтобы ваш монитор был точным:
* Правильно подключите его
* Запрограммируйте точный показатель Пейкерта для банка
* Запрограммируйте ТОЧНУЮ емкость Ah для вашего банка 3
* Программа точная эффективность заряда
* Выключить или запрограммировать АВТО-СИНХРОНИЗАЦИЯ
* Использовать РУЧНОЙ «ИЗВЕСТНО-ПОЛНЫЙ» сброс
* Сбрасывать как можно чаще, когда ИЗВЕСТНО ПОЛНО
* Каждый год находите новую емкость 20 Ач или уменьшайте емкость
ВАЖНОЕ ПРИМЕЧАНИЕ: Резервная емкость, Минуты резерва или рейтинг RC НЕ являются емкостью 20 Ач!!!
ВАЖНОЕ ПРИМЕЧАНИЕ: Большинству ЗДОРОВЫХ залитых свинцово-кислотных аккумуляторов требуется 115% или более заряда по сравнению с тем, что вы вынули.
