Практичный экран под ванну из гипсокартона

Ремонт в ванной комнате сопряжен с определенными трудностями. Особенно это касается придания эстетичного вида самой ванной. Очень часто, чтобы сделать ремонт в данном помещении законченным, применяют специальный экран или нишу из гипсокартона под ванну.
Конечно, пространство под ванной можно и не скрывать, но гораздо лучше будет замаскировать его под гипсокартонной нишей. Следует отметить, что такой экран под ванну из гипсокартона легко изготовить своими руками.

Варианты конструкции

Ниша под вашей ванной, изготовленная из гипсокартонных листов, поможет скрыть некрасивый вид чугунной старой ванны и придать комнате законченность и завершенность.
Экран для ванной из гипсокартона может быть следующим:

  • монолитным. В данном случае конструкция не предполагает формирования открывающихся элементов. Здесь ванна просто зашивается материалом;

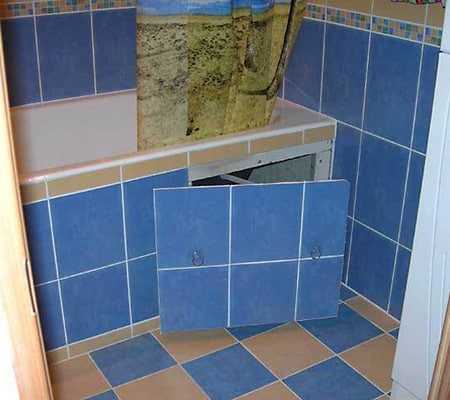

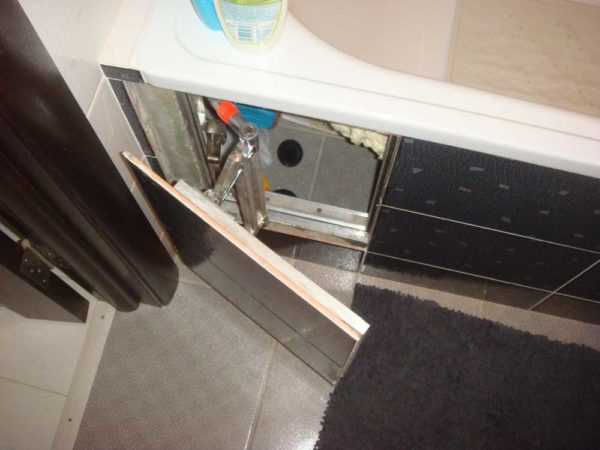

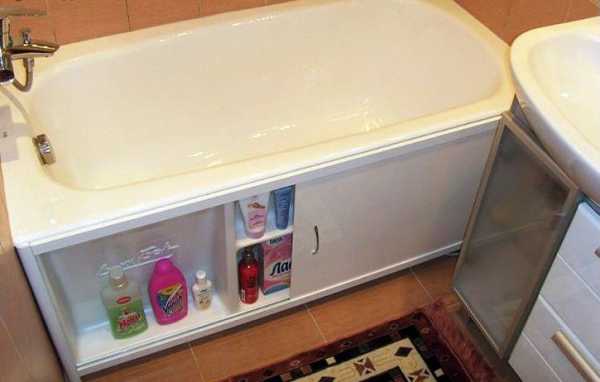

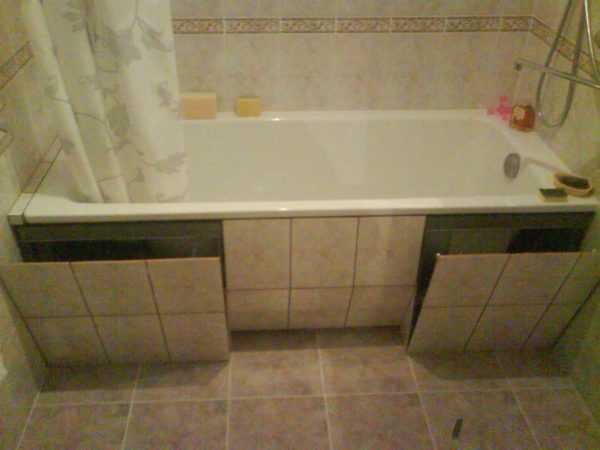

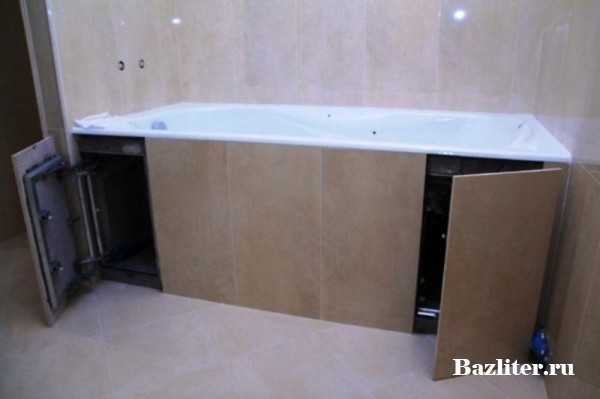

  • конструкция с дверцами. Такое устройство будет более функциональным. Благодаря ему в нише можно будет хранить различные чистящие и моющие средства, а также сделать их недосягаемыми для детей.

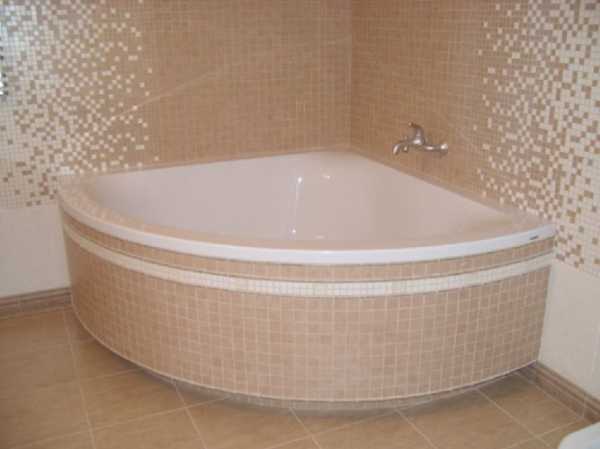

Угловая ванна

Изображение 1 из 3

Угловой вариант

Какое устройство следует выбрать, зависит от ваших предпочтений и желания возиться с дополнительными элементами конструкции. Если ваша ванная комната имеет незначительные габариты, тогда нужно отдать предпочтение нише с дверцами. А вот если комната большая, тогда вполне можно сделать и монолитную конструкцию.

Расчеты и создание чертежа

Чтобы монтаж прошел успешно, нужно перед его началом провести определенные расчеты, которые позволят вам правильно начертить схему предстоящей конструкции. Для этого вам необходимо сделать следующее:

  • измерить параметры ванной комнаты;
  • измерить параметры самой ванны. Вычисляем ее длину и расстояние, на которое она возвышается от пола;

Обратите внимание! Измерять следует высоту только до верхнего борта, так как именно под ним будет размещаться металлический каркас.

Чертеж ниши

  • нанести на бумагу полученные размеры;
  • указать направляющие и стоечные профиля, которые позволят создать жесткую и надежную нишу.

Если вы планируете делать раздвижные дверки, тогда их устройство также следует нанести на чертеж.
Помимо этого чертеж должен делаться с таким расчетом, чтобы при внешней отделке плиткой, она выступала как естественное продолжение ванны. Для этого следует учитывать толщину профилей, листа, слой клея и самой плитки.
Когда схема будет полностью законченной, вы сможете подсчитать, сколько материалов, в частности металлических профилей и листов гипсокартона, вам понадобится.

Нужные в работе материалы и инструменты

Экран для ванной из гипсокартона можно сделать при помощи следующих инструментов:

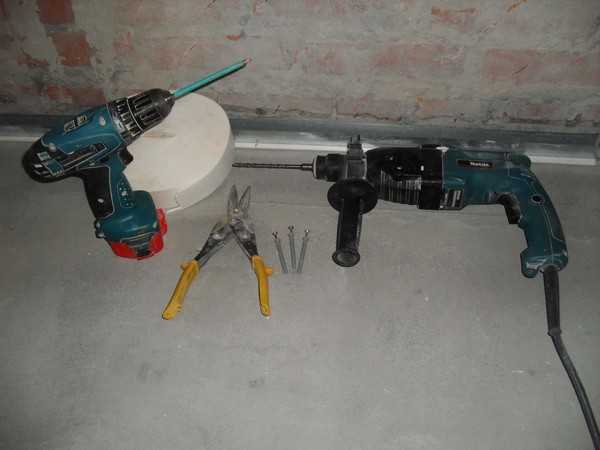

Нужные инструменты

  • перфоратор;
  • дрель и шуруповерт;
  • уровень, карандаш и рулетка;
  • ножницы по металлу;
  • нож по гипсокартону;
  • рубанок;
  • шпателя;
  • емкость для приготовления шпаклевки;
  • наждачная бумага.

Кроме инструментов вам понадобятся следующие материалы:

  • металлические профиля — стоечные и направляющие;
  • листы гипсокартона;

Обратите внимание! В ванной можно использовать только влагостойкие листы материала.

  • шпаклевка;
  • грунтовка глубокого проникновения;
  • раствор против плесени и грибов;
  • крепежи для профилей.

Когда и материалы, и инструменты куплены, можно приступать к обустройству экрана.

Подготовка к работе

Ниша, которая будет закрывать пространство под ванной, требует соответствующей подготовки. Только в этом случае монтаж пройдет быстро и качественно.
Подготовительные процедуры включают:



Разметка ванной

  • очистку пространства под ванной, а также вблизи ее;
  • обработку стен и потолка, а также пола раствором, который препятствует развитию в помещении плесени и грибков;
  • нанесение на пол и стены, примыкающие к ванной, разметки. Разметку следует делать четко по ранее составленному плану.

Обратите внимание! Всю разметку нужно наносить, руководствуясь уровнем. Так ваши линии будут ровными и не приведут к искажению устройства экрана.
После этого можно начинать монтаж всего устройства.

Монтажные работы

Чтобы ниша вышла ровной и надежной, нужно сначала смонтировать ее каркас, который впоследствии будет обшиваться гипсокартонными листами и отделываться плиткой или другим материалом.

Следует помнить, что для построения каркаса допустимо применение только металлических профилей, так как деревянные рейки или бруски даже при специальной обработке не прослужат долго.
Итак, в первую очередь нам нужно сконструировать металлический профиль. Для этого следует сделать следующее:

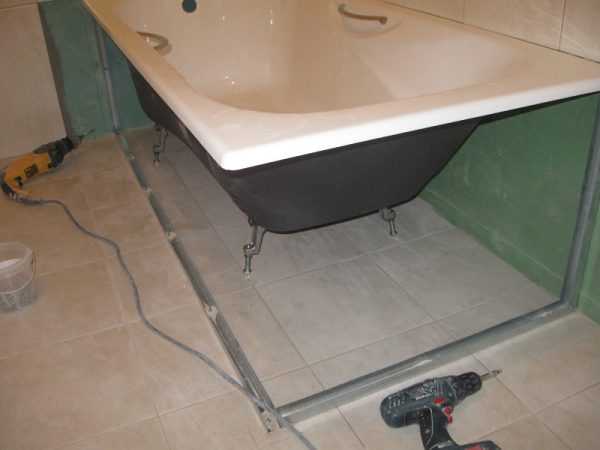

  • устанавливаем металлический профиль на пол;
  • делаем в нем при помощи перфоратора отверстия для крепления;
  • профиль прикручиваем с помощью дюбелей и саморезов. Шаг крепления — произвольный. Главное, чтобы профиль плотно прилегал к полу и не смещался;
  • затем подобным образом прикручиваем к стенам направляющий профиль;
  • далее верхний профиль фиксируем в распор;
  • когда каркас был выведен по периметру, устанавливаем перемычки в виде стоечных профилей. Шаг крепления перемычек составляет 60 см.

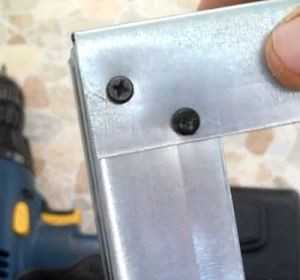

Обратите внимание! Между собой профиля крепят шурупами по металлу.

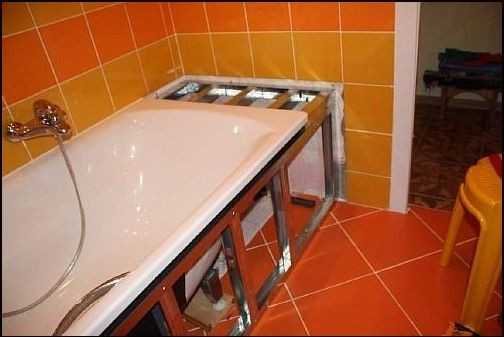

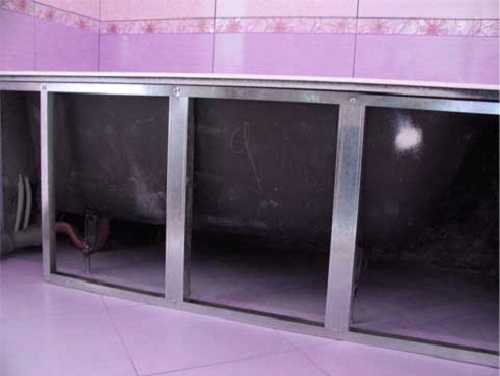

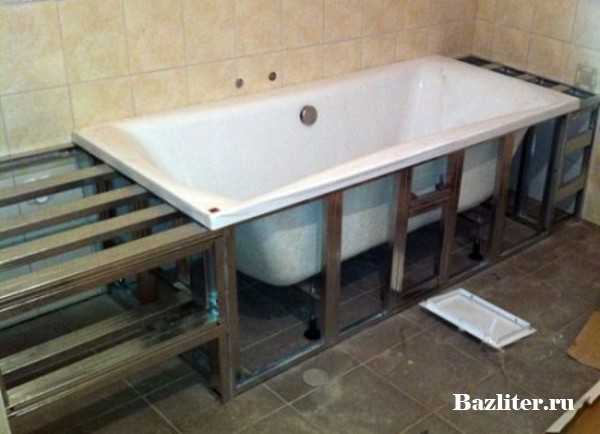

Готовый каркас

Если вы планируете вмонтировать в конструкцию дверцы, тогда ориентируясь по чертежу, нужно смонтировать их каркас. В роли подвижного элемента здесь могут выступать стандартные петли или магниты.

В результате вы должны получить жесткую конструкцию, без люфта. После этого можно приступать к монтажу гипсокартона. Чтобы качественно обшить металлический каркас листами гипсокартона, следует проделать следующие процедуры:

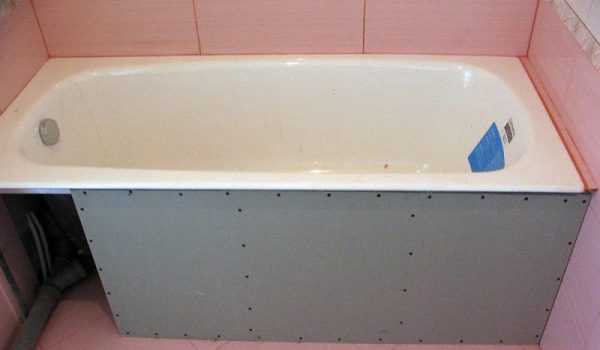

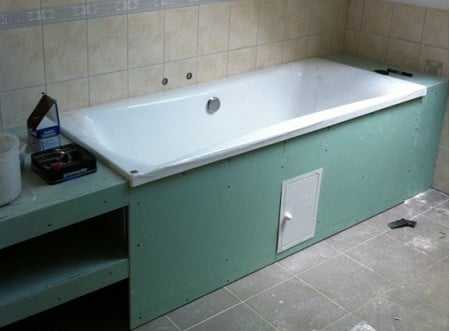

Обшитая ниша

  • берем влагостойкий гипсокартон. Он имеет зеленый окрас различных тонов. На листы наносим разметку;
  • по линиям нарезаем кусочки необходимого размера. Для этого используем специальный нож;
  • обрабатываем обрезанную сторону рубанком;

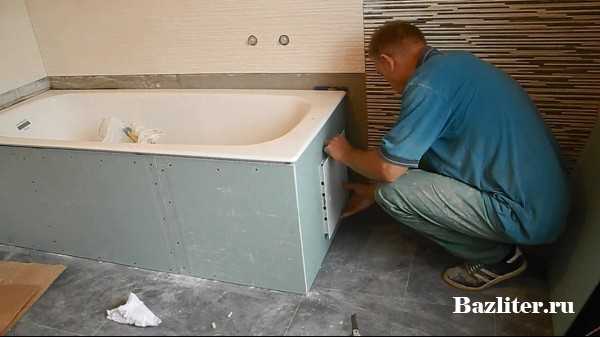

  • прикладываем листы к каркасу. Если они подходят по размеру, крепим их на саморезы.

Обратите внимание! Крепить листы нужно таким образом, чтобы их края приходились на середину профиля.
Теперь, когда каркас полностью обшит гипсокартоном, можно приступать к финальной обработке ниши.

Заключительный этап

На данном этапе вам нужно:

  • обработать все места стыка листов специальной самоклеящейся лентой – серпянкой;
  • замазать черновой шпаклевкой все места вкручивания саморезов, а также стыки;
  • все неровности следует счистить с помощью наждачной бумаги;
  • далее наносим финальную шпаклевку, которая должна идеально выровнять поверхность. При обнаружении после высыхания шпаклевки незначительных неровностей, затираем их наждачкой.

После этого можно приступать к окончательной отделке экрана. Поскольку это все же ванная, то чаще всего ниши отделывают керамической плиткой под цвет общего интерьера. В данной ситуации следует приклеивать плитку, а не использовать в качестве скрепляющего средства цементно-песочный раствор. Такой подход позволит вам значительно снизить нагрузку на конструкцию и ускорит процесс финальной отделки.

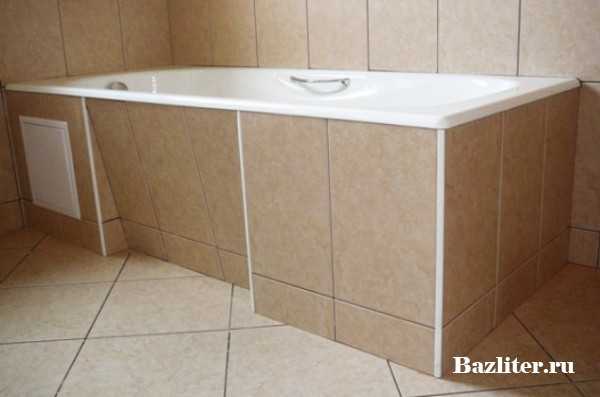

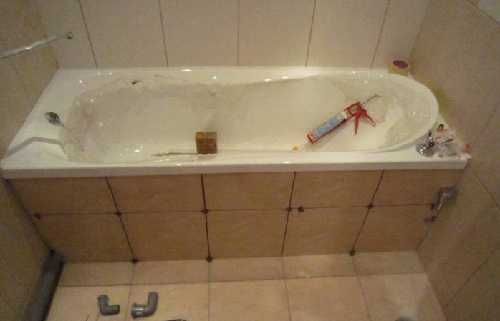

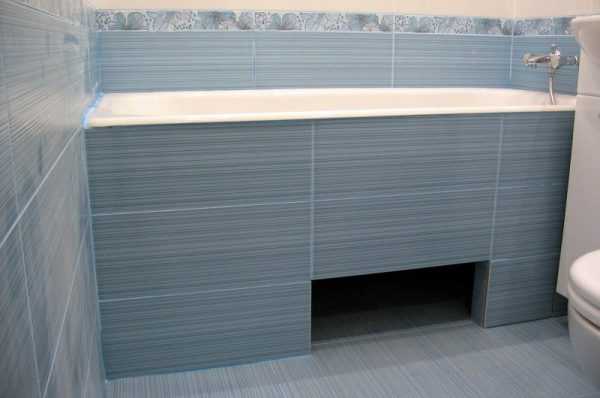

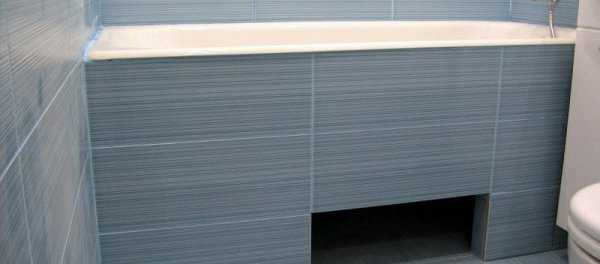

Отделка плиткой

Клеить плитку следует следующим образом:

      • грунтуем гипсокартон;
      • наносим клеящий раствор на плитку и на рабочую поверхность;
      • класть плитку следует так, чтобы швы на нише совпадали со швами между плитками на стенах.

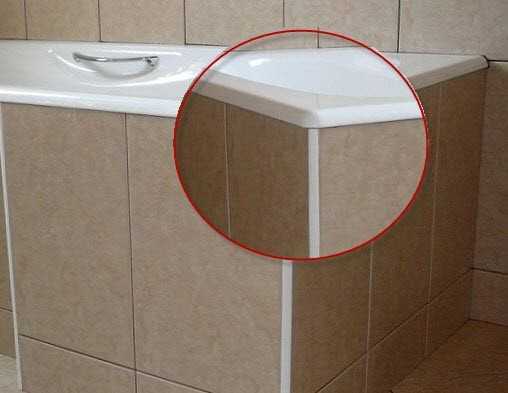

Обратите внимание! Для красоты наружные углы плитки нарезаем под 45 градусов.

Помимо керамической плитки можно использовать водоотталкивающую краску. Это менее популярный и предпочтительный вариант отделки, но и он также иногда встречается. При наличии дверок их можно обшить пластиком или просто покрасить.

Другие варианты отделки здесь практически не применяются, так как микроклимат помещения очень быстро испортит их внешний вид.
В случае точного следования вышеприведенной инструкции ваш экран под ванной будет не только красивым, но и функциональным. Наличие такой конструкции сделает вашу ванну намного более привлекательной.

gipsportal.ru

Экран из гипсокартона под ванной

class="eliadunit">



Об экране под ванной

Закрыть пространство между установленной ванной и полом можно при помощи, так называемого экрана. Экран под ванну можно купить готовый. Также можно сделать из пеноблоков на растворе или смонтировать из гипсокартона, а затем облицевать плиткой. В этой статье рассмотрим, как сделать экран под ванну из гипсокартона.

Выбирая гипсокартон для экрана под ванну вы, прежде всего, уменьшаете объем работ и исключаете грязные работы, связанные с укладкой пеноблоков. Также, вы сокращаете время работ, так как облицовку плиткой экрана из гипсокартона можно начать сразу после монтажа экрана и не ждать пока застынет раствор в пеноблочном экране. Кроме этого экран из гипсокартона под ванну можно установить уже после отделки всей ванной комнаты, что и иллюстрируется фотографиями статьи.

Чтобы сделать экран из гипсокартона под ванну разобьем работы на четыре этапа.

  • Покупка материала и подготовка инструмента;
  • Монтаж каркаса из профилей под гипсокартон;
  • Облицовка каркаса листами гипсокартона;
  • Отделка сделанного каркаса керамической плиткой.

Материал под экран из гипсокартона под ванну

Чтобы понять, сколько нужно материала для изготовления экрана начнем со схемы экрана.

В предложенном варианте в экране сделаем один люк для организации под ванной место для хранения бытовой химии. Люки продаются стандартных размеров, и купить люк нужно вместе с основным материалом. Расстояние между вертикальными стойками экрана выберем 30 -40 см. Для полочки в изголовье ванной предусматриваем пять горизонтальных перемычек.

Для вертикальных стоек приобретаем профиль стоечный (ПС 50x50 Knauf или ПС 50х40 Gyprok-ультра), для горизонтальных направляющих каркаса приобретаем профиль направляющий (ПН 50x40 Knauf или ПС 50х37 Gyprok-ультра).

Листы под экран из гипсокартона под ванну нужно приобретать только влагостойкие, толщиной 10 или 12,5 мм. ( Маркировка листов гипсокартона ГКЛВ у Knauf и ГКВЛ у Gyprok). Цвет влагостойких листов Кнауф зеленый, маркировка синяя.

Также подготовьте инструмент для работ

  • Дрель;
  • Шируповерт;
  • Ножницы по металлу;
  • Просекатель.

Толщина листов и профилей

По поводу толщины листа и ширины профилей. Здесь ситуация в следующем.

Каждая ванна имеет бортик. Бортик ванной полукруглый или плоский и имеет некоторую ширину. Так вот. Ширина профиля, плюс толщина гипсокартона плюс толщина плитки, которой будет облицовываться экран не должны превышать ширины внутренней части бортика ванной.

Если бортик вашей ванной не позволяет использовать предложенные варианты профилей, можно использовать потолочные профили ПП 60/27 и ПН 28/27.В этом случае толщина каркаса будет 27±1 мм.

Приступаем к монтажу каркаса.

Монтаж каркаса из профилей под гипсокартон

После приобретения материала приступаем к монтажу каркаса из профилей. Перед монтажом каркаса нужно посчитать толщину будущего экрана. Толщина экрана это ширина профиля плюс толщина гипсокартона плюс толщина плитки плюс толщина слоя плиточного клея плюс 3- 4 мм. Последние 3-4 мм это небольшой запас, чтобы плитка зашла под бортик.

Далее по строительному уровню, на стене отметьте вертикаль края бортика. Для этого приставьте уровень к краю бортика у стены и проведите по уровню вертикальную линию

От этой линии отмерьте рассчитанную толщину экрана и прочертите еще одной линию. Это и есть уровень, по которому нужно установить первые направляющие профили каркаса (вверху и внизу вдоль ванной).

class="eliadunit">

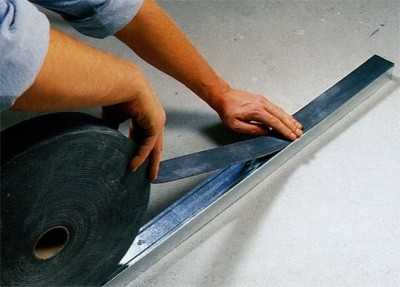

Установите нижний направляющий профиль. Между профилем и полом проклейте специальную уплотнительную ленту для гипсокартона. Сам профиль крепится на саморезы с дюбелями.

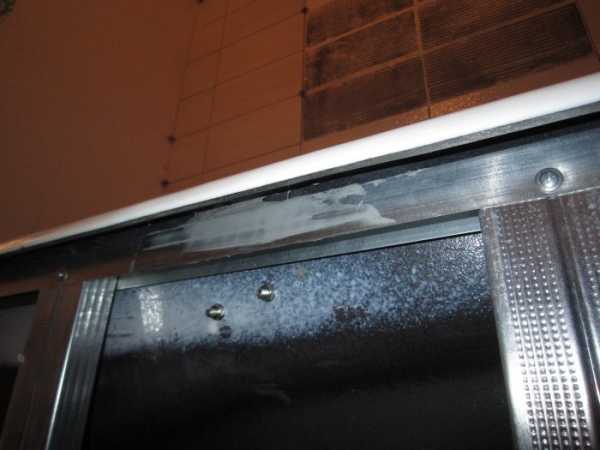

Так как верхний направляющий профиль крепить не к чему, то его устанавливаем одновременно с крайними боковыми вертикальными стойками. Вертикальные стойки крепим по ранее размеченным вертикальным меткам каркаса.

Между собой профили крепим саморезами металл-металл 19 мм или просекателем для профилей (если есть).

Таким же образом монтируем каркас полочки в изголовье ванной.

Стойки под купленный люк монтируются с примеркой люка по месту. Если люк тяжелый, что вероятнее всего, то в стойку на которой будут крепиться петли люка или на оба стойки если люк на раме, нужно в распор поставить деревянные бруски. Бруски ставятся внутрь профиля ПС и крепятся к нему саморезами металл-дерево 25-32 мм.

Каркас готов, переходим к работе с листами гипсокартона

Облицовка каркаса листами гипсокартона

Раскроите лист гипсокартона. Нарезайте листы таким образом, чтобы стыки листов приходились на середину стоек каркаса. Между листами гипсокартона и листами и стеной оставляйте швы 1,0 мм.

Гипсокартон крепится внешней (зеленой) стороной наружу. Прикручивается гипсокартон к каркасу саморезами 32 мм, утапливая шляпку самореза на 0,8-1 мм. Расстояние от самореза до края листа должно быть не менее 10 мм, чтобы гипсокартон не откалывался.

Отделка сделанного каркаса керамической плиткой

Перед укладкой обеспыльте гипсокартон грунтовкой. Укладку плитки начинайте после высыхания грунтовки (1 час). При укладке плитки, доходя до шва между листами, проклеивайте шов малярной лентой серпянкой.

После укладки плитки заделайте стык между плиткой экрана и стеной ванны и полом не затиркой, а герметиком (белым или прозрачным). Затирка держаться не будет.

Дополнительные советы

  • Прежде чем делать экран из гипсокартона под ванну прочно закрепите чашу ванны к стенам;
  • Перед установкой пластиковой и металлической ванны приклейте к днищу ванны звукоизолятор, чтобы снизить шум льющейся воды;
  • Старайтесь делать люки, в местах доступа к сливу ванны для проведения технологических работ;
  • Между металлическим каркасом экрана и стенами и полом ванной проложите изолирующую полосу ленты Дихтунгсбанд.

©Gipsokart.ru

Другие статьи раздела: Конструкции из гипсокартона





class="eliadunit">

gipsokart.ru

Как сделать экран под ванну из гипсокартона своими руками



Изготовление и установка экрана под ванну

Завершив ремонтные работы в ванной комнате и установки всех сантехнических устройств, новую ванну необходимо закрыть экраном. Эта работа несложная и доступна практически каждому. Чтобы избежать лишних трат на вызов специалиста, изучите наши рекомендации по изготовлению экрана из гипсокартона своими руками.

Данная конструкция экрана — сборная, значит, начинать надо с каркаса. Для его изготовления понадобятся отрезки деревянного бруса, 40×40,  крепеж, состоящий из шурупов и   металлических уголков. Бруски необходимо приставить к углам ванны и прикрепить шурупами к стене.

Делаем экран под ванну из гипсокартона.

Сделаем экран в несколько этапов.

1 этап

Начать необходимо с разметки.

2 этап

На стене отмечаем линию, она должна пройти от одного из углов ванны до пола.

3 этап

На расстоянии 2,5 см от начерченной линии рисуем новую линию, параллельно первоначальной. Новая линия должна быть обращена внутрь ванной. Приложив отвес к выступающиve углу ванной, отмечаем на полу точку.

4 этап

От данной точки на полу надо начертит квадрат, обращенный внутрь ванны. Размер квадрата 2,5 на 2,5 см.

5 этап

От обращенного на ванну угла, нарисованного на полу квадрата , по направлению к линиям на стенах проводим по одной линии.

6 этап

Теперь необходимо подготовит для каркаса бруски, из подготовленного для этого бруса. Бруски должны быть следующих размеров:

  1. Для вертикали каркаса необходимо 4 бруска одинаковой длинны, равной расстоянию от нижнего бортика ванной до пола.
  2. Для короткой горизонтали необходимо 2 бруска. Длина должна быть равна линии, нарисованной на полу параллельно короткой стороне ванны и минус 80 мм (нам необходимо учесть двойную ширину бруска).
  3. Для длинной горизонтали расчет линии аналогичен, но вычитаем 120 мм, учитываем тройную толщину бруска при дальнейшей сборке.

Теперь мы можем начать сам монтаж экрана под ванну

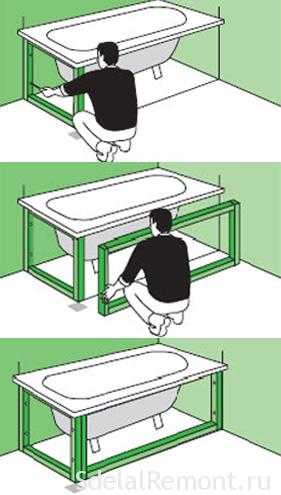

Собираем раму для короткой стороны ванны.

Этап 1

Берем 4 коротких бруска и соединяем их металлическими уголками при помощи шурупов.

Этап 2

В бруске, который необходимо будет закрепить к стене, надо просверлить  два отверстия.

Этап 3

Теперь необходимо прикрепить раму с малой стороной  к стене, при этом метизы (саморезы, шурупы, дюбели) необходимо подобрать в зависимости от типа стены(бетон, кирпич, блок и т.д).

Этап 4

Монтаж длинной рамы осуществляется аналогично предыдущему. Теперь своими руками надо соединить рамы между собой при помощи шурупов и шуруповерта.

Полезная рекомендация: Для придания конструкции экрана под ванну из гипсокартона большей жесткости не лишним будет прикрепить ее к полу ванной комнаты.

Изготавливаем панели из гипсокартона для экрана под ванну

Материал, который понадобится для изготовления обеих панелей экрана под ванну, — гипсокартон с влагостойкими свойствами. Как правило, его окрашивают в светло–зеленый цвет. Также нам будут нужны металлическая защелка–замочек и навесные петли для крепления дверцы смотрового люка.

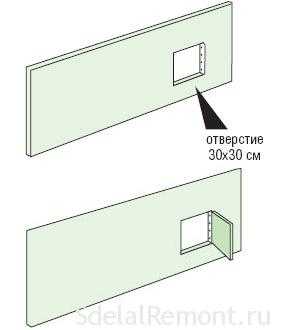

Далее мы должны сделать разметку на листе гипсокартона. Для этого удобно использовать непосредственно большую и малую панели будущего экрана. Габариты малой равны размеру соответствующего (меньшего) каркаса, а длина второй панели больше самой рамы на 56 мм, 40 из которых — ширина бруска, а еще 16 — толщина гипсокартона малой панели.

После того, как разметка выполнена, надо отрезать намеченные части с помощью острого строительного ножа.

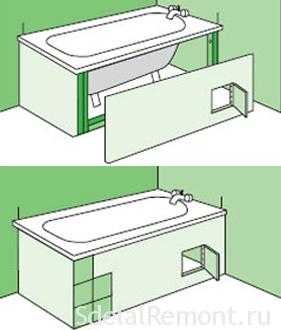

Непосредственно перед монтажом большей панели к самой раме не забудьте сделать отверстие квадратной формы — ваш смотровой люк. Длина, ширина и расположение его будут зависеть от размеров керамической плитки (которая непременно украсит вашу рукотворную работу). Для выпиливания отверстия можно использовать электрический лобзик.

Важно: лючок должен быть напротив сливной трубы и трапа.

Теперь можно приступить к финальной сборке. Навешиваем дверцу на петли и крепим защелку.

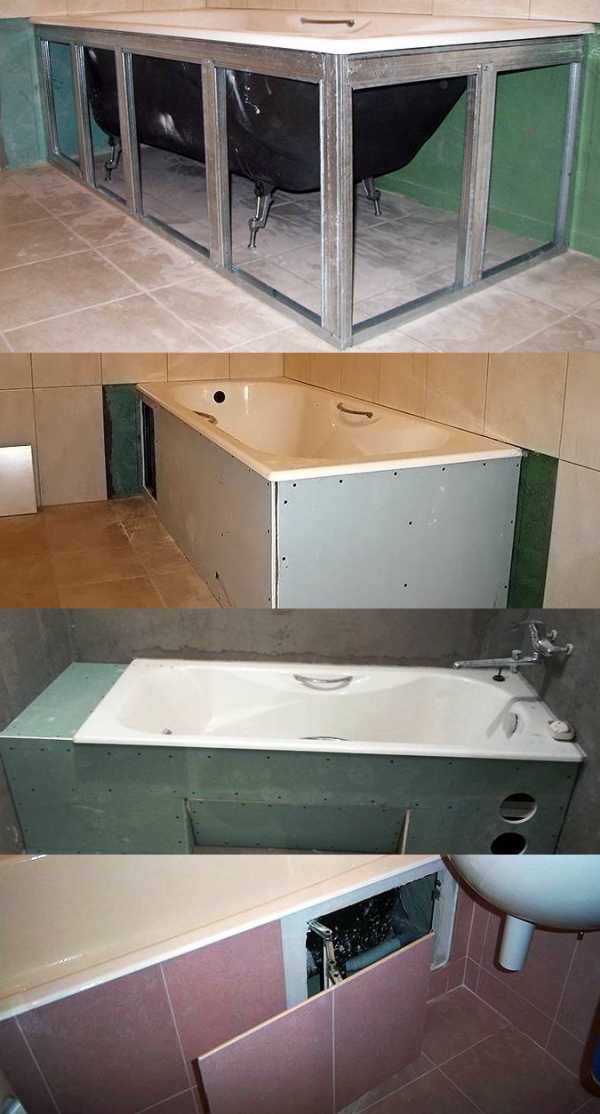

Галерея работ

  • __TITLE__

    __TITLE__

    __DESCRIPTION__

Последний штрих: соединяем обе панели экрана под ванну из гипсокартона с помощью шурупов. Соединить панели необходимо строго под прямым углом по отношению друг к другу.

И вот теперь вы можете тестировать конструкцию экрана для ванной из гипсокартона на механическую устойчивость.

Чтобы ваш новенький экран под ванну из гипсокартона, сделанный своими руками выглядел оригинально и безупречно сочетался с дизайном ванной комнаты, можно выполнить облицовку из керамической плитки. Смотрите ниже статьи по теме.

Другие видео по теме:

Видео:

Видео:

Видео:

Специально для сайта Самостоятельный ремонт квартиры от А до Я.

sdelalremont.ru

Изготовление экрана под ванну из гипсокартона своими руками

 ИЗГОТОВЛЕНИЕ ЭКРАНА ДЛЯ ВАННЫ ИЗ ГИПСОКАРТОНА СВОИМИ РУКАМИ

Добрый день, представляем Вашему вниманию актуальную статью для тех, кто решил сделать ремонт в ванной комнате и не знает, как изготовить экран из гипсокартона для ванны своими руками, чтобы скрыть коммуникации, сливы и трубы, которые находятся под ванной. Мы расскажем, как не тратиться на покупку нового экрана в магазине или не нанимать стороннюю организацию, а сделать его своими руками из гипсокартона и алюминиевых профилей, а потом просто задекорировать его на свой вкус и дизайн комнаты.Экран для ванной комнаты играет как правило эстетическую роль, чтобы нижняя часть ванны не портила в целом дизайн. Часто, при покупке новых, современных ванн, они идут уже в комплекте с декоративными экранами, которые идеально гармонируют по своему внешнему виду и практичности, но это далеко не все экраны, а только очень дорогие. Чтобы не тратиться на данный элемент декора в ванную и сэкономить средства, мы постараемся выполнить изготовление экрана, который ничем не будет отличаться от дорогих и красивых, своими силами.

Итак, приступим к работе по изготовлению экрана для ванны из гипсокартона.


Данный вид экрана наиболее удобный и гибкий, при формировании формы конечного элемента. Из данного материала можно воплотить в жизнь, практически любой дизайнерский шедевр, главное только желание и немного умения.



Для того, чтобы сделать такой вид экрана, нам необходимо выполнить следующие действия:

1. Создание каркаса из алюминиевых профилей или бруса, а также с участием простых саморезов. Желательно заранее на листе бумаги сделать приблизительный чертеж или макет, что и где у нас будет располагаться. На фото ниже можем видеть как выглядит первый этап работы по созданию каркаса экрана для ванны:


Когда делается каркас из профилей, надо иметь в виду, что на гипсокартон будет прикрепляться титульный или декоративный материал.


2. Поэтому вторым этапом, мы по боковой части ванны помечаем линию монтажа края профиля. Отмечаем, чтобы профиль был немного отодвинут на величину декоративного материала (плитка, керамический кирпич и прочее). Кроме того, линию мы еще прокладываем по полу, по всей длине на которой будет находится наш экран. На фото ниже мы можем видеть, как выглядит обшитый поверх профилей, гипсокартон:

3. Далее по полученной линии монтажа крепим профиль, который крепится к полу. Кроме того, в дополнение этот профиль необходимо приклеить на клей. Это делать нужно для того, чтобы вода не смогла затекать под саму ванну.


4. После этого этапа крепим профиль вертикально. Закрепляем его к основному профилю. Для того чтобы соблюдалась ровность конструкции, интервалы между профилями держим на уровне 55-60 см.


5. Далее устанавливаем стойки в том месте, где мы определились делать окошко для дверцы, чтоб была возможность доступа к трубам и сифону под ванной. Кроме того, оставляем также отверстие для создания небольшого пространства под шкафчик. На фото ниже можем видеть как это выглядит наглядно:


6. Делаем ровно по центру экрана небольшой выступ для удобства подхода к самой ванне. Чтоб это сделать, необходимо устанавливать "пэобразный" профиль на полу с углублением под ванну. По расстоянию примерно на 15-17 см. Соответственно стойки в нише монтируются под углом в 70-80 градусов.


7. Далее грунтуем гипсокартон небольшим слоем, примерно в 5-8 мм.


8. Переходим к обшитию смонтированного и грунтованного экрана декоративным материалом, например керамической плиткой. На фото ниже можем видеть как выглядит готовый вариант с декоративной керамической плиткой:



Готовый экран под ванну, который сделан из гипсокартона лучше всего декорировать керамической плиткой, которая отлично впишется в общий дизайн ванной комнаты.

Видео обзор: "Изготовление экрана под ванну из гипсокартона своими руками"

В заключении отметим, что экран для ванны сделанный из гипсокартона является самым гибким, удобным и комфортным для создания практически любой сложности формы экрана. Причем такой вид экрана, при необходимости можно с легкостью разобрать, изменить или доработать, что является его главным преимуществом по сравнению с экраном из кирпичной кладки.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

bazliter.ru

Экран для ванны из гипсокартона своими руками

Делая ремонт ванной комнаты, необходимо заранее запланировать, каким образом вы будете закрывать боковую сторону, вновь установленной ванны. Для этих целей предназначены разнообразные экраны для ванны. Выбор экрана для ванны зависит только от ваших идей по дизайну ванной комнаты. В этой статье я расскажу, как изготовить экран для ванны с помощью конструкции из гипсокартона. После изготовления, конструкцию из гипсокартона нужно облицевать керамической плиткой.

Чтобы изготовить экран для ванны из гипсокартона вам понадобиться:

Строительный материал для изготовления экрана для ванны

  • Профиль для гипсокартона 57х57 мм.
  • Гипсокартон влагостойкий, толщиной 12 мм.
  • Саморезы метал-метал, длинной от 19 мм. Саморезы гипсокартон-металл, длинной от 25 мм (черные саморезы, с резьбой с мелким шагом)
  • Клей для плитки, крестики для фиксации швов, плитка, затирка для плитки.

И следующий инструмент для изготовления экрана для ванны

  • Дрель двух режимная (с ударом и без удара), сверло по кафелю Ø 6 мм, сверло по камню Ø 6 мм, дюбеля в комплекте с шурупами Ø 6 мм × L30-40 мм.
  • Рулетка, ножницы по металлу, отвертка крестовая, уровень строительный, длинна уровня  50 см, карандаш или маркер, отвес.
  • Для укладки плитки: плиткорез, шпатель зубчатый шириной 150 мм с шагом зуба- 6 мм, шпатель простой шириной 150 мм, шпатель резиновый для затирки, губка паралоновая, для мытья плитки.

После подготовки материалов и инструмента можно приступать к изготовлению экрана для ванны из гипсокартона

Экран для ванны из гипсокартона — подготовительные работы

Экран для ванны из гипсокартона начинайте изготавливать на завершающем этапе ремонта ванной комнаты.

Установите и зафиксируйте ванную по месту, облицуйте плиткой всю ванную комнату, за исключением периметра вокруг самой ванной.

Начало работ по изготовлению экрана для ванны из гипсокартона

Рассчитайте толщину конструкции из гипсокартона  экрана для ванны.

Ширина профиля 57 мм+толщина гипсокартона 12 мм+толщина плитки 6 мм+толщины слоя плиточного клея 3 мм. Итого:77 мм.

По краю ванной вертикально вниз проведите прямую линию. Отступите от проведенной линии 21 мм (толщина гипсокартона 12 мм+толщина плитки 6 мм+толщины слоя плиточного клея 3 мм). Проведите по строительному уровню еще одну вертикальную линию. Первую линию можно стереть.

С помощью отвеса спроецируйте на пол  внешний угол ванной. От границ угла отступите 21 мм и проведите две перпендикулярные линии. Первые линии можно стереть.

После проведенных измерений и отметок, вы получили границы для монтажа конструкции под гипсокартон  экрана для ванной.

Монтаж конструкции из профиля под гипсокартон  экрана для ванной

Используя подготовленный профиль, сделайте конструкцию для будущего экрана для ванной. С помощью дюбелей и шурупов прикрепите сделанную конструкцию к стене и полу. Вертикальные направляющие закрепляйте на расстоянии  50-60 см друг от друга.

По этому фото изготовьте и закрепите конструкцию для полочки в изголовье ванной.

Примечание: Профили межу собой соединяйте саморезами метал-метал длинной от 19 мм, к стене и полу профиль прикрепляйте шурупами в  пластиковые дюбеля, Ø 6мм, длинной 40 мм.

Прикрепление гипсокартона на экран для ванной

Разметьте лист гипсокартона по размеру изготовленной конструкции. Прикрепите листы гипсокартона к конструкции. Соединение двух листов гипсокартона производите посередине вертикальной стойки, Листы гипсокартона прикрепляйте к вертикальным стойкам и горизонтальным направляющим саморезами гипсокартон-метал с шагом 20-25см. Не забывайте утапливать головку самореза в гипсокартон на 1-2мм. Верх листов гипсокартона должен упираться в низ ванной полочки.

Между стойками изготовленной конструкции в любом месте можно поставить стандартный технологический люк. Для этих целей подойдет постой металлический люк или люк-неведимка. Для удобства обслуживания слива ванной, расположите люк в месте слива ванной.

Облицовка плиткой экрана для ванной

После изготовления конструкции экрана для ванной и прикреплении гипсокартона можно приступать к плиточным работам. Облицуйте экран для ванной керамической плиткой. При этом соблюдайте одинаковую рядность плитки на экране для ванны и на стенах всей ванной комнаты.

На этом, про экран для ванны из гипсокартона,  Все! Успехов Вам, в ваших начинаниях!

Специально для сайта: Все про ремонт квартиры

Другие статьи раздела: Ванная в квартире

похожие статьи:

www.otdelochnik24.ru

Как сделать экран под ванну своими руками из гипсокартона?

Довольно часто после монтажа ванны приходится задумываться над тем, каким образом скрыть коммуникации располагающиеся под ней. Одним из решений данной проблемы, является установка экрана, который можно приобрести вместе с ванной. Но готовую конструкцию уместить не всегда получается, в особенности, при нестандартном исполнении. В данной ситуации поможет наша статья, как сделать экран под ванну своими руками, ведь данная работа довольно проста, если учитывать некоторые особенности.

Какие задачи выполняет фартук под ванной?

Не каждому хочется закрыть ванну разнообразными обшивками. Проще всего сразу приобрести ее с красивыми внешними сторонами и презентабельными ножками.

Однако, зная, как закрыть пространство под ванной, можно использовать его с большей пользой, оборудовав там экран с раздвижными дверцами либо полочками. Например, там довольно удобно хранить моющие средства. Если пространство позволяет, там можно соорудить экран или фартук самодельный под ванну с небольшим шкафчиком или выдвижным ящиком, которые будут служить для хранения бытовой химии и моющих средств.

Виды экранов:

  • глухие;
  • с раздвижными дверцами;
  • с нишей для ног;
  • с ревизионной дверцей для устранения неполадок в работе сантехники.

Обычно данное сооружение используется только для придания ванной комнате более эстетичного вида.

Кроме этого, экраны способствуют улучшению в ванной санитарных условий. Благодаря наличию данной конструкции, на полу под сантехникой не скапливается влага, создающая благоприятную среду для размножения различных грибков и бактерий.

Благодаря современному дизайну, многие разработки позволяют красиво и оригинально украсить интерьер ванной комнаты. Многие из таких дизайнерских решений могут имитировать подводный мир или аквариум, сделанный своими руками.

Исходя из выше описанного понятно, что панель, закрывающая сантехнику, дает возможность предотвратить разнообразные негативные последствия, являющиеся результатом антисанитарных условий. Одним из преимуществ является также и красивый внешний вид, который послужит прекрасным декором в ванной.

Благодаря современным технологиям есть возможность под ванну не только установить раздвижные панели, но и украсить их таким образом, что это придаст интерьеру оригинальности и красочности. Данное решение позволит выделить ванну среди прочих помещений в жилище.

Необходимо учесть, что при выборе экрана в ванную, необходимо учитывать такие особенности, как дизайн интерьера, личные предпочтения хозяина жилища, а также финансовые возможности. Ведь многим не все равно, чем закрыть неприглядные коммуникации.

Из каких материалов лучше?

Влажная среда ванной комнаты предполагает применение влагостойких материалов. Благо, на рынке их представлено в достаточном количестве. Среди них можно выделить следующие:

  • кирпич;
  • гипсокартон;
  • МДФ/OSB;
  • пластик;
  • установка готового комплекта, состоящего из каркаса и раздвижных дверок.

Необходимо помнить! Всем видам материалов, кроме пластика и готового комплекта экрана, после монтажа требуется отделка, к примеру, кафельной плиткой, штукатуркой, обоями и прочим.

Главные требования, предъявляемые к материалу:

  1. Основные водопроводные и канализационные узлы должны быть оборудованы ревизионным проемом, который закрывается специальной дверцей или заглушкой.
  2. Пол под ванной необходимо герметично заизолировать от остальной части ванной комнаты. Это позволит предотвратить появление сырости и как следствие образование грибков и плесени под ванной.
  3. Экран не является несущей конструкцией, поэтому ванна не должна упираться на него.
  4. Для того чтобы экран не мешал ногам, в нем необходимо сделать выемку, которая делается под уклоном.

Ширму под ванной можно сделать в виде обтяжки или драпировки из ткани или каких-то других подобных материалов. Главное подобрать быстросохнущие ткани, изготовленные из полиэфирного волокна:

  1. Для помещения с влажной средой отлично подойдут полиэстеровые материалы.
  2. Ткани с мембранной структурой позволяют пространству под сантехническим прибором проветриваться, что предотвращает образование грибка.
  3. Для обшивки экрана очень хорошо подойдут водонепроницаемые нейлоновые материалы.
  4. Довольно хорошим решением является обтяжка каркаса искусственной кожей.

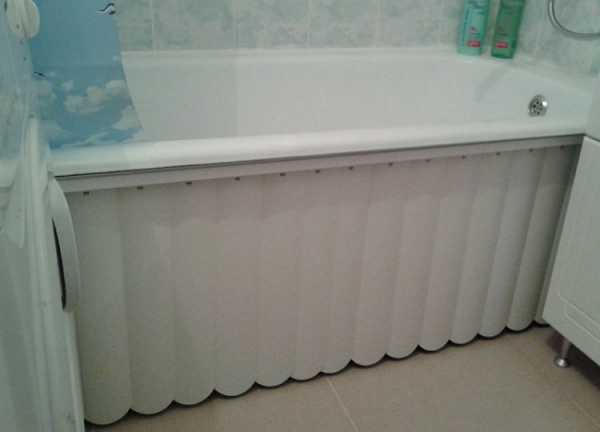

  5. Существуют даже ширмы из жалюзи.

Допускается монтаж панелей с любой отделкой, которая может выдержать влажную среду и будет надежно закрывать коммуникации.

Как сделать экран из гипсокартона?

Изготовленный своими руками, экран под ванну из гипсокартона, по сравнению с кирпичной кладкой, не создает нагрузок. Он достаточно легко поддается обработке. Срок службы гипсокартоновой конструкции составляет от 20 до 25 лет. В случае необходимости фартук из гипсокартона с плиточной отделкой поддается ремонту при помощи шпаклевки, или можно вообще заменить целый фрагмент.

Для сооружения данной конструкции необходимо использовать влагостойкий гипсокартон. Из-за умеренного уровня паропроницаемости гипсокартоновый экран позволяет поддерживать достаточный уровень влажности.

Стоит учесть! При работе с гипсокартоном, нет необходимости в использовании каких-то специальных инструментов. Все инструменты, которые могут понадобиться, чтобы сделать самодельный фартук или экран под ванну, есть практически в каждом доме.

При расчете параметров конструкции необходимо учитывать возможность доступа к сантехническим узлам. Для закрывания ревизионного проема можно использовать пластиковую створку. Для более комфортных условий пользования ванны, нижнюю часть экрана необходимо сместить под ванну на 10-12 см.

Как говорилось ранее, экран не является несущей конструкцией, поэтому он не должен быть нагружен весом ванны. Единственный вес, который он должен выдерживать, это вес полочек и шкафчиков с их содержимым, если таковые предусмотрены конструкцией.

  1. Изначально необходимо установить несущий каркас. Для этого необходимо использовать в качестве крепления дюбельный крепеж. Гипсокартон необходимо закрепить саморезами по металлу. В случае толщины стенок каркаса 0,55 мм, гипсокартон крепится стандартными саморезами по металлу. Если же стенки профиля толщиной 0,8 мм, используются саморезы со сверловым наконечником.
  2. Необходимо нанести разметку, на стену, примыкающую к боковине ванной, по ней будет монтироваться боковой профиль. В случае использования кафеля для облицовки, необходимо сделать дополнительный отступ. Он должен быть равен общей толщине  панели, плиточного клея и кафеля. На полу также сделайте разметку для нижней части фартука. Для более точной разметки рекомендуется воспользоваться строительным уровнем или отвесом.
  3. Углубления для ног, как правило, делают по центру в нижней части экрана. Середина напольного профиля делается П-образной формы. Для данной процедуры необходимо установить вертикальные стойки с необходимым наклоном.
  4. Перед монтажом гипсокартона, необходимо сделать установку профиля согласно разметке. Изначально закрепите профиль UD. Его нижняя часть должна быть установлена на влагостойкий герметик. Вертикальный профиль CD крепится к опорному профилю при одинаковом интервале в 60 см. В месте установке ревизионной дверцы, необходим монтаж дополнительных стоек.
  5. Для разрезания влагостойкого гипсокартона применяется мелкозубчатая ручная пила. Таким образом получается чистый срез. Во время изготовления экрана необходимо сделать отступ от бортика ванны в глубь, который будет равняться  10 мм. Благодаря этому исключается контакт экрана с водой.

Гипсокартон отделывается кафельной плиткой, декоративной штукатуркой, пленочным декором либо влагостойкими обоями.

Криволинейная конструкция из гипсокартона

Часто возникает вопрос, как сделать экран под ванну из плитки, если она неправильной формы, то есть криволинейная. Технология практически не отличается от вышеописанной, кроме нескольких нюансов.

Перед изготовлением каркаса необходимо изготовить профиль полукруглой формы. Для этого в металлическом профиле необходимо сделать надрезы и выгнуть его, для того чтобы придать ему полукруглую форму. Таких дуги понадобится две штуки. После чего их нужно закрепить саморезами. После чего для придания каркасу жесткости необходим монтаж вертикальных реек.

Для придания гипсокартону необходимой формы, к примеру дугообразной, его слегка смачивают и постепенно изгибают. Плитка помещается на эластичный клей, во время кладки которой расстояние между фрагментами выравнивается крестиками.

Как сделать фартук из кирпича?

Под ванной пространство можно также закрыть при помощи кирпичной стенки, которая облицовывается плиткой. Экран из кирпича под ванну своими руками может сделать каждый, кто имеет хотя бы какие-то навыки обращения с домашними инструментами. Кладка делается в ¼ или ½ кирпича при помощи цементно-песчаного раствора в пропорции 1:3.

  1. Перед началом кладки выполняется разметка положения экрана, при этом необходимо учитывать облицовку плиткой. В итоге бортик ванной должен быть вровень с экраном.
  2. По краю ванной опускается отвес, после чего обозначается линия, от которой необходимо отложить толщину плитки и кладочного раствора вовнутрь. Исходя из данных ориентиров, делается кирпичная кладка. Более того, необходимо отбить вертикальные линии конструкции на противоположных стенах комнаты.
  3. В случае если в верхней части экрана не помещаются кирпичи целиком, их подгоняют по толщине и высоте.
  4. В случае построения конструкции с нишей для ног в нижнем ряду кладки (или нескольких рядов), необходимо оставить вкладке проем, который будет перекрываться стальными полосами толщиной в 6 мм. Благодаря чему обеспечивается удержание кирпичей верхнего ряда.
  5. Нишу можно сделать с наклонной стенкой. Но исполнение данной кладки технически сложнее. Для этого на полу обозначается нижний контур ниши. Высота и глубина отлаживается на бумаге. После соединения всех точек, получается шаблон, по нему отрезается кирпич для боковых стенок. Резка кирпича осуществляется болгаркой либо алмазным кругом. Наклонная стенка делается кладкой при помощи перевязки кирпичей между собой и боковыми стенками.
  6. Верхний ряд стенки выводится на уровень горизонтального ряда, после чего при помощи болгарки срезать таким образом чтобы получилась горизонталь. Далее процесс кладки схож с предыдущим.
  7. После того как кладка выполнена, необходимо осуществить монтаж ревизионной дверцы. Для того чтобы упростить данную проблему, данную дверцу можно приобрести в строительном магазине. Есть еще вариант изготовить ее самостоятельно из оцинкованного/алюминиевого профиля, после чего обшить ее пластиком или другими отделочными материалами.

Основу из кирпича рекомендуется облицовывать кафелем или штукатуркой.

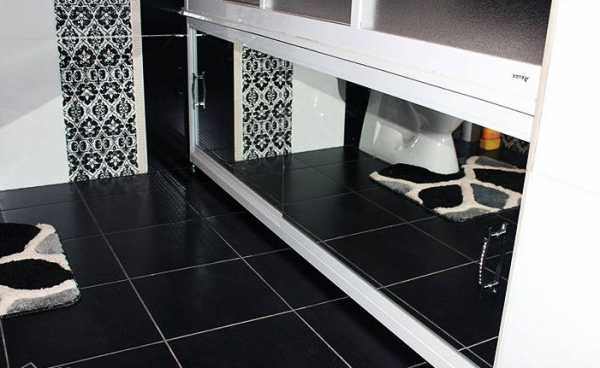

Как сделать раздвижной экран из пластика?

Раздвижная конструкция также может быть сделана из пластика, гкл и МДФ. В данном случае понадобится пластиковый лист. Направляющие, которые будут служить для передвижения дверок, должны быть изготовлены из специального алюминиевого профиля.

  1. Вначале собирается металлическая основа, как говорилось об этом ранее, далее снизу и сверху во всю длину профиля крепят направляющие.
  2. Необходимо отмерить требуемую ширину и длину дверок, после чего данные размеры нужно перенести на лист и вырезать.
  3. В первой канавке профиля с боковых сторон экрана фиксируются дверцы. В среднюю канавку монтируется центральная неподвижная часть. Пластиковые дверцы можно обклеить однотонной либо цветной пленкой гармонично сочетающейся по цвету с интерьером ванной комнаты.
  4. Если планируется чтобы дверцы, двигались по всей длине ванны, тогда необходимо вырезать две детали из пластика. Их размеры нужно рассчитать так, чтобы в закрытом положении они перекрывались друг другом. Одну дверцу необходимо установить в первую канавку, а другую — во вторую.
  5. По окончании всех работ на дверцы навешиваются мебельные ручки.

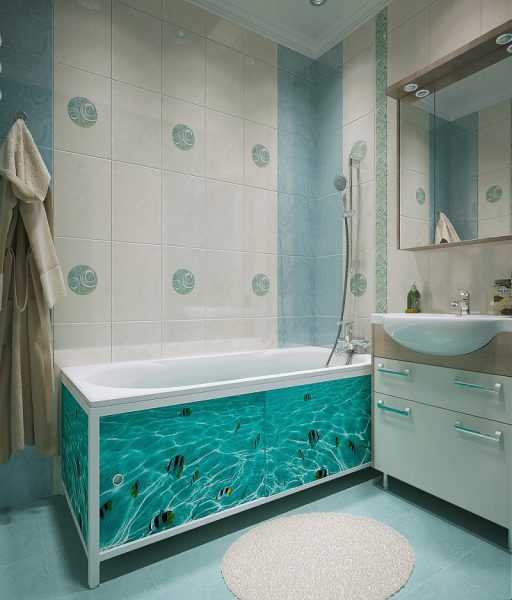

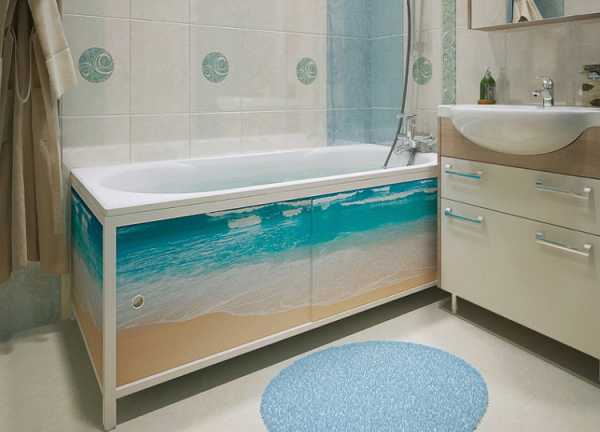

Наиболее простым вариантом является готовая конструкция раздвижного экрана, состоящая из полипропиленовой или алюминиевой рамы с двумя пластиковыми, стеклянными панелями или из оргстекла. У более сложных моделей дополнительно могут присутствовать выемки с полочками для хранения всяких мелочей: банных аксессуаров, бытовой химии, косметики, моющих средств.

Стоит запомнить! В случае монтажа экрана под ванну в маленьком помещении, для визуального расширения пространства может быть установлена зеркальная конструкция.

Экран под ванну необходимо выбирать, исходя из особенностей дизайна и личных предпочтений. Главное, чтобы это все вписывалось в бюджет.



santehnikportal.ru

Экран под ванну из гипсокартона своими руками

Начиная ремонт в ванной комнате, многие хозяева сталкиваются с вопросом установки экрана под ванну. Выполняя правильно все этапы работ, сделать качественный экран под ванну из гипсокартона своими руками не составит большого труда.

Основные преимущества гипсокартона перед другими материалами

При выборе материала для обшивки следует учитывать, что в таких помещениях повышенный уровень влаги. Влагостойкий гипсокартон прекрасно подойдет в этом случае. При помощи этого материала можно легко и быстро выровнять поверхность стен, изготовить короб или экран под ванну. Гипсокартон надежно скроет от глаз водопроводные коммуникации.

Выбор материала оправдан благодаря его специфическим свойствам:

  • Выполняя различные манипуляции с материалом, достаточно иметь при себе острый нож для разрезания и обычный шуруповерт для фиксации листов гипсокартона саморезами
  • Обладает гибкостью. С его помощью можно сделать удивительные фигурные элементы декора, достаточно смочить его и прогнуть
  • Поверхность гипсокартона после тщательной обработки легко шпаклюется, красится и обкладывается керамической плиткой
  • Стоимость гипсокартона сравнительно невысока по сравнению с другими отделочными материалами

Конструкции экранов

Ванны встречаются разных размеров. Поэтому стандартных экранов не существует. Основная задача экрана – быть функциональным и иметь красивый вид. Конструкции гипсокартонных экранов могут быть различными, от строгих прямоугольных до совершенно необычных с фигурными элементами:

  • Один из простых вариантов – наглухо зашитое пространство под ванной. Монтируют прямоугольный каркас под ванной и зашивают порезанными листами гипсокартона
  • Устройство широких бортов-площадок толщиной до 10 сантиметров вокруг ванной дает возможность расположить на них различные аксессуары: душистое мыло, шампунь, пену для ванны, крема или полотенце. Недостаток – необходимо дополнительное пространство, которого и так недостает в малогабаритных ванных комнатах большинства квартир
  • В пространстве под ванной могут делаться специальные полочки для хранения вещей, а на передней части обшивки устанавливаются раздвижные панели или дверки
  • Если требуется руками постирать в ванне белье, то для удобства устраивают нишу для ног небольших размеров в нижней части ванны
  • Приятно смотреть на фигурную нишу в середине лицевой части ванны, выполненную в двух уровнях и дополненную светодиодной подсветкой. При этом подсветка выполняется в водостойком исполнении
  • Замечательно смотрится ниша с наклонной внутренней поверхностью

Во всех случаях экраны монтируют так, чтобы была возможность доступа к коммуникациям под ванной в случае необходимости проведения сантехнических работ.

Основные требования к экранам

  • Экрана должен обеспечить свободный и быстрый доступ к водопроводной и канализационной разводке под ванной. В случае появления утечки воды экран не должен помешать ее устранению в кратчайшие сроки. Иначе ущерб будет значительным не только для владельца квартиры, но и для соседей
  • Конструкция должна быть удобной для подхода к ванне
  • В пространстве под ванной необходимо предусмотреть ниши для хранения нужных вещей. Если сделать экран «глухим», то можно потерять пространство, необходимое в маленьких комнатах

Этапы создания конструкции

В этом разделе описаны основные этапы того, как сделать экран под ванной из гипсокартона своими руками. Если следовать советам специалистов, то экран получится не хуже, чем у других.

Выполнение замеров

Подготовительная работа по изготовлению экрана начинается с разметки. Чтобы быстро и качественно выполнить работы, нужно правильно разметить точки крепления металлического каркаса, снять размеры под установку листов гипсокартона.

Основные действия:

  1. Замеряют направляющий профиль на полу ванны;
  2. Выполняют замеры вертикальных участков каркаса по боковым стенам;
  3. При помощи уровня проверяют правильность замеров отмеченных участков;
  4. Составляют схему будущей конструкции.

Неправильные замеры повлекут за собой перекос конструкции и дополнительные хлопоты, поэтому делать разметку нужно внимательно и подходить к выполнению этих работ с большой ответственностью.

Монтаж каркаса

По окончании замера всей конструкции приступают к ее монтажу. Устанавливают металлический профиль при помощи заранее подготовленных инструментов.

Работу выполняют в следующей последовательности:

  1. Металлический профиль прикрепляют к полу по всей длине экрана;
  2. Устанавливают вертикальные направляющие на стене по схеме;
  3. Места стыковки напольного профиля и вертикальных направляющих соединяют между собой специальными деталями;
  4. Крепят горизонтальный верхний профиль экрана;
  5. Выполняют соединение внутренних несущих элементов будущей конструкции.

Обшивка конструкции

По размерам на чертеже и готовому каркасу вырезают листы гипсокартона необходимых размеров. После этого крепят подготовленные панели на каркас. Все операции выполняют при помощи шуруповерта и черных саморезов, которые специально предназначены для применения в агрессивных средах. Влагостойкий гипсокартон крепится зеленой стороной наружу.

Отделка и облицовка

Экран готов, но вид его не очень привлекательный. Чтобы сделать его более красивым, поверхность гипсокартонных листов облицовывают водонепроницаемым материалом.

Керамическая плитка – идеальный строительный материал для облицовки поверхностей в помещениях с повышенным содержанием влаги. Многообразие цветовых решений керамической плитки дает возможность составить желаемую композицию. Для облицовки используют плиточный клей, который способен выдержать тяжелую плитку. Перед наклеиванием плитки листы гипсокартона обрабатывают грунтовкой, давая просохнуть минимум 1 час.

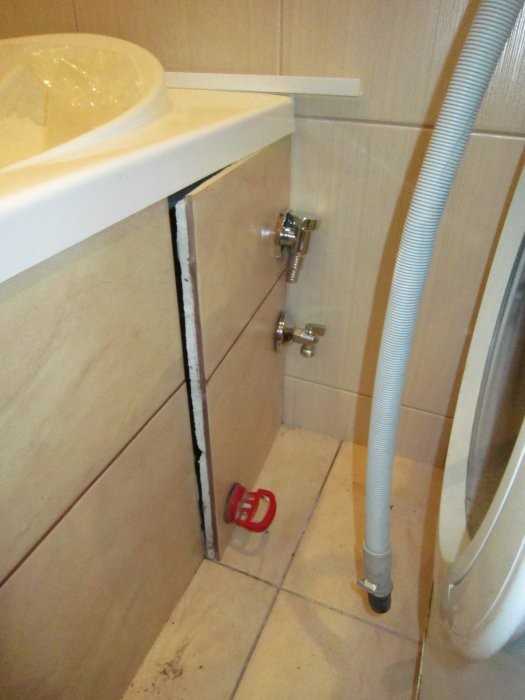

Если конструкция экрана предусматривает ревизионные люки, то для них можно использовать ту же плитку. Вырезав под люк необходимого размера, плитку приклеивают на кусок гипсокартона. Сделав по периметру четыре отверстия для саморезов, эту крышку для люка прикручивают к поперечинам металлического каркаса.

Швы между плиткой экрана и стенами лучше заделать герметиком, простая затирка долго не продержится.

Понравилось? Поделитесь в соц. сетях!

Советуем почитать!

remontcap.ru

Экран для ванны из гипсокартона своими руками – Rmnt.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
