Наружный или внутренний дымоход предпочесть?

Наружный, или внутренний дымоход предпочесть?

На мой взгляд, более предпочтителен вариант расположения дымохода внутри здания, поэтому, приведу свою аргументацию в пользу размещения дымохода внутри здания и видимые его недостатки, а решение принимать только Вам.

Предпочтительней вариант, при прочих равных, внутри здания по следующим причинам:

  1.    Не переохлаждаются дымовые газы, в виду того, что дымовой канал проходит через отапливаемые помещения. Современные теплогенерирующие аппараты имеют высокий КПД и низкую температуру дымовых газов, что уже чаще всего приводит к выпадению конденсата, а если дымовые газы будут дальше охлаждаться, то это неизменно приведет к обильному выпадению конденсата, засоренности каналов, созданию агрессивной среды и как следствие, дальнейшему разрушению стенок канала;
  2. Тяга устойчивей. При проходе сквозь кровлю есть возможность сделать и ближе к коньку и больше выступающую из кровли часть;
  3. Конденсатосборник не замерзает, что позволяет держать прочистной карман сухим и чистым, а это, в свою очередь, делает дымоход надежным и долговечным;
  4. Не нарушается теплоизоляция и газоплотность стен здания, что является безусловным эксплуатационным преимуществом.
  5.   Выше статическая устойчивость дымохода при проходе сквозь кровлю. При расположении дымохода на кровле уменьшается выступающий участок трубы, что заметно снижает ветровую нагрузку на конструкции и опасность скопления снежных лавин. При проходе дымоходом сквозь кровлю появляется возможность установки крепления к кровельным конструкциям, максимально ближе к устью трубы, что сокращает  не закрепленный участок и повышает устойчивость всей трубы;
  6.  Не портит внешний вид здания. Классический внешний вид  — труба из крыши, и многим не нравится прокладка дымохода по фасаду.
  7. Долговечность в виду расположения внутри гораздо больше. Участок подверженный атмосферному воздействию меньше.
  8. Экономия на крепежах. Появляется возможность использования частей здания в качестве крепежных элементов, а сами крепежи могут быть применены более дешевые, чем при расположении на фасаде;
  9.     Экономия на отделочных работах. Работы по оформлению и отделке дымохода проходящего по улице в большинстве случаев выше тех же работ проводимых внутри здания.
  10.   Возможность применения не утепленных элементов. Подключающие патрубки, тройники, отводы и участки трубы, расположенные в отапливаемых помещениях, могут быть использованы не теплоизолированные, что позволяет заметно экономить средства;
  11.    Удобство монтажа. При перемещении материалов и мастеров на объекте используются лестницы и площадки здания. При этом отсутствуют препятствия передвижениям и выполнению производственных операций. Чаще всего, при наличии выходов на кровлю, не требуются леса;
  12.    Удобство обслуживания. Всегда можно осмотреть и очистить дымоход вне зависимости от погоды.



К недостаткам варианта размещения дымохода внутри здания можно отнести:

  1.     Нарушается герметичность кровли. Наверное, самый существенный аргумент, который устраняется выполнением работ по устройству (кладке и монтажу) дымохода до проведения кровельного покрытия. В этом случае выполняется надежная и качественная гидроизоляция;
  2.  Возрастает пожароопасность. Из-за сложности осмотра некоторых учатсокв (перекрытия и чердак), повышенных пемпературах дыма и наружных поверхностей  вероятность возникновения горения значительно больше, чем при варианте расположения дымохода снаружи здания.
  3.  Занимает полезную площадь помещений. Вокруг дымохода возникает некая «зона отчуждения», пользование которой ограничено рядом требований;
  4.   Возрастают затраты на проходы перекрытий, потолков и полов. Утверждение верно особенно при переделках и производстве работ в готовом здании и завершенных отделочных работах;
  5.  Существует вероятность получения ожогов при эксплуатации. Правильно устроенный и эксплуатируемый дымовой канал, не представляет ни какой опасности для здания и людей, но при не штатных случаях эксплуатации (интенсивное горение, не надлежащее использование и обслуживание) такое все же возможно;
  6.  Существует вероятность загрязнения помещений и повреждений предметов интерьера, при производстве строительно-монтажных работ, а так же обслуживания. Правильно выбранный этап производства работ, метод и подготовка, полностью устраняют, или сводят к минимуму подобные негативные моменты;
  7.  Загрязняется кровля следами подтеков конденсата и сажи.
  8. При разгерметизации дымохода — задымление помещений. Такое практически невозможно, если дымоход был правильно подобран и спроектирован, если был выполнен квалифицированный монтаж, дымоход эксплуатируется надлежащим образом, постоянно обслуживается, осматривается, очищается и проводятся плановые ремонты.



Аргументы против варианта размещения «внутри здания», являются так же аргументами «За дымоход вне здания», так же как и доводы в поддержку «Внутреннего размещения», можно считать доводами «Против Наружного».



Надеюсь, Вам помогла данная статья, и Вы на шаг приблизились к правильному решению в выборе дымохода.



101kpd.ru

Дымоход внутри или снаружи дома?

Как все мы знаем дымоход является одной из важнейших составляющих многих систем отопления дома и используется для удаления продуктов сгорания из отопительного оборудования.

Дымоходы представляют собой вертикальные трубы, в которых создаётся тяга, благодаря которой дымовые газы удаляются за пределы дома, а воздух поступает в топку.

Если отсутствует возможность разместить дымоход внутри дома, то производится его возведение снаружи. От правильности устройства дымохода зависит эффективность функционирования всей системы отопления и безопасность проживания в доме.

Самый оптимальный вариант, когда конструкция и расположение дымохода закладывается в ходе проектирования дома, еще до начала строительных работ. Если дом построен давно, необходимо регулярно проверять дымоход на пригодность. В случае строительства нового дома, лучше всего располагать дымоход внутри дома, в одной из внутренних стен, тогда он будет отдавать тепло в помещение и никогда не будет промерзать в зимнее время года.

В случае невозможности расположения дымохода во внутренней стене дома, стоит подумать о возведении дымохода снаружи дома. Такой способ строительства дымоходов наиболее часто используется в случае монтажа системы отопления в уже существующем доме.

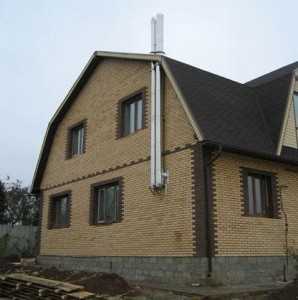

При наружном размещении дымоход от отопительного агрегата выводится через стену помещения.

Такой способ размещения дымохода имеет свои плюсы, основные из которых заключаются в простоте монтажа, экономия полезной площади, кроме того в этом случае не нужно выводить дымоход через межэтажные перекрытия и крышу, как и минусы — необходимо наличие свободного участка земли, в обязательном порядке размещенный вне дома дымоход нужно термоизолировать, он должен гармонично сочетаться с архитектурой дома, а не портить его внешний вид.

Если при монтаже дымохода снаружи дома все эти меры не будут учитываться, то могут возникнуть проблемы с растопкой (дымление, плохая тяга), запаху продуктов горения, а также охлаждению помещения.

Строительство дымоходов выполняется из самых разных стройматериалов — кирпича (полнотелый обожженный глиняный кирпич), из керамического (шамотный кирпич) с внешней оболочкой из легкого бетона, а также из нержавеющей стали (утепленные и без теплоизоляции).

Выход дымохода, лучше всего размещать в самой высокой части крыши. Такой дымоход, хотя и высокий, будет иметь только небольшую часть над крышей, где она будет подвергаться разрушительному воздействию ветра и других атмосферных факторов. Кроме того, с точки зрения пожарной безопасности, дымоход должен размещаться на определенном минимальном расстоянии от поверхности кровли и других препятствий, таких как слуховые окна. Требуемые строительными нормами и правилами расстояния показаны на рисунках.

Поделиться «Дымоход внутри или снаружи дома?»

stroimdom24.com

Наружный дымоход: плюсы и минусы

Первые дымовые трубы начали использоваться еще в античности, однако напоминали скорее круглые отверстия в стенах, через которые уходил дым из пекарней. Лишь начиная со средних веков, дымоходы стали использоваться вместе с отопительными сооружениями, тогда же и стали появляться первые настоящие трубы для вывода газов, дыма и мелких частиц пыли.

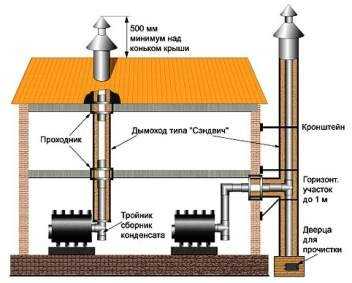

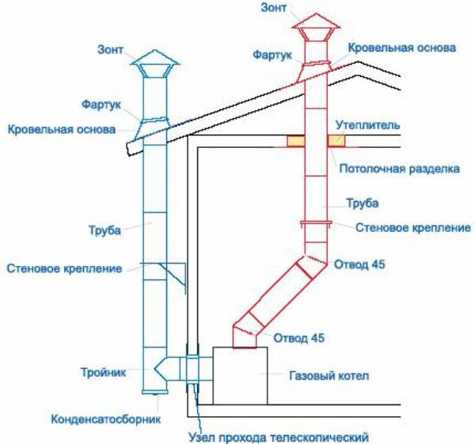

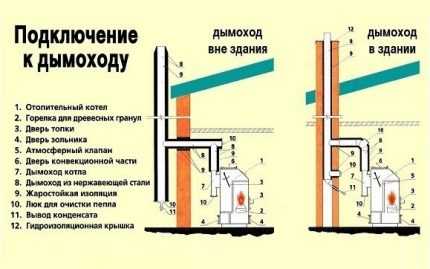

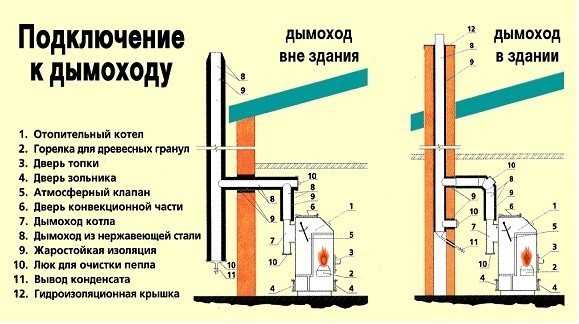

Схема устройства внутреннего дымохода и наружной конструкции.

С развитием строительства дымоходы совершенствовались, теперь существует и наружный дымоход, но их основные функции — удаление газов, копоти, сажи, дыма и пепла — остаются неизменными.

Типы дымовых труб

Сейчас существует несколько основных типов дымоходов — керамические, кирпичные, стальные и шамотные, и у каждого из них есть свои определенные преимущества. На данный момент большую популярность приобрел внешний дымоход, в особенности для небольших домиков, дач или бань. Внутреннее размещение уступило внешнему потому, что лишняя полезная площадь в жилище нужна каждому. Кроме того, внутренние дымоходы требуют герметичного прохода в крыше и качественных дополнительных противопожарных мер в местах перекрытий. Часто это оказывается излишне дорого, и заказчики все чаще начинают использовать именно наружные дымоходы.

Независимо от способа монтажа и установки, тип дымохода может быть совершенно любым. Одними из самых доступных, простых, легко устанавливаемых, дешевых и при этом долговечных дымоходов являются керамические. Они имеют большое преимущество перед стальными, так как способны выдерживать такие выделяющиеся газы, температура которых может превышать 600 °С. Такой материал, как керамика, обладает повышенным коэффициентом пожаробезопасности, это важно, если используются закрытые топки камина.

Схема дымохода газового котла.

Этот высокотехнологичный товар пользуется успехом из-за своей гладкой поверхности с внутренней стороны, противостояния агрессивным веществам, конденсату и атмосферному воздействию. Привлекает также стабильностью при перепадах температуры и устойчивостью к механическим нагрузкам. Благодаря своей небольшой, в 8 мм, толщине стенок, керамические дымовые трубы на 70% снижают общий вес конструкций, если сравнивать их с шамотными или кирпичными. Это делает удобным использование их для наружных дымоходов.

Шамотные дымоходы безопасны при сгорании сажи, их эксплуатационные показатели и технические характеристики позволяют использовать их с любым типом отопительных приборов. Шамотные трубы имеют гарантии до 30 лет, так как долговечны, статически устойчивы, не боятся высоких температур, в том числе и открытого огня. Но данные дымоходы подойдут только для внутреннего подключения, так как хорошо впитывают влагу, а изменение ее плотности из-за погодных условий расширяет трубы и может привести к повреждениям их стенок. Кроме того, они очень тяжелые — от 13 до 60 кг, и для них необходимы специальные укрепленные фундаменты, а обычные крепления не удержат такие трубопроводы. Верхнюю часть, выступающую над крышей, необходимо обрабатывать термостойкой глазурью для уменьшения гигроскопичности шамота.

Устройство дымохода для газового котла.

Дымоходы из кирпича всегда были самыми востребованными и давно стали считаться классикой. Их внешний вид притягивает взгляды, внутри дома такая труба может послужить прекрасным декором, а наружный дымоход из кирпичей смотрится гармонично почти с любым домом. Но подходит он только для работающих на жидком топливе или газе котлов, высокий коэффициент теплоемкости не позволяет трубам быстро прогреваться. Требуется много времени, дымовые трубопроводы нагреваются медленно, из-за этого образуется большое количество конденсата, он скапливается на стенках дымохода, при этом смешивается с различными продуктами горения. Тем самым образуется плотная и грязная жидкость, которая обладает многими кислотными свойствами и потому быстро разрушает кирпич.

Для быстрого, легкого и простого способа сборки, когда в минимальные сроки необходимо собрать всю систему, используются стальные дымоходы. Гладкий материал делает работу всей дымовыводящей системы более качественной и менее затратной, так как обеспечивается необходимая тяга в трубе и быстрое прогревание. Трубопроводы возможно делать самой нестандартной формы и размера, но срок службы таких труб будет в среднем от 5 до 7 лет. Сталь, даже нержавеющая и высококачественная, подвергается коррозии и постоянному воздействию кислот, никакая обработка не способна значительно продлить срок службы. Использоваться стальные трубы могут как внутри, так и снаружи.

Вернуться к оглавлению

Состав конструкций наружных дымоходов

Схема устройства дымохода-вытяжки для газового котла.

Прежде чем выбирать дымовые трубы, их материал и сам котел, необходимо просчитать затраты, а для этого понять устройство и узнать все элементы, из которых состоят наружные дымоходы. После ознакомления лучше всего сделать чертеж и постепенно определяться, начиная с самого важного. Если эта часть работы будет сделана правильно, то в дальнейшем не возникнет никаких проблем.

Первым делом выбирается любое устройство для производства и отдачи тепловой энергии. Выбирается оно в зависимости от пожеланий относительно внешнего вида, мощности, среды, финансовых возможностей и многих других факторов. Затем стоит подумать об отводах, они нужны для регулирования движения газов. Монтируются обычно при помощи аргоновой или электродовольфрамовой сварки, в них часто устанавливают различные смотровые окошки и заслонки, а сами отводы необходимо монтировать с определенным уклонном.

Вместе с отводами можно выбрать и сами дымоходы, площадь по сечению трубы не может быть меньше 8 см² на 1 кВт мощности устройства отопления. Все наружные дымоходы должны иметь теплоизоляцию, для нее используется базальтовое волокно или керамическая вата. Эти материалы не мешают работе канала, ведь скорость отвода газов должна быть от 0,15 до 0,6 м/с. Все трубопроводы с дополнительными материалами помещаются в защитный устойчивый кожух, который образует сэндвич. Верхушка же — выступающая над крышей часть трубы — тоже находится в защищающем ее кожухе. Его диаметр постепенно уменьшается и в конце плотно обхватывает трубу и все ее элементы, защищая теплоизолирующий материал от воздействия окружающей среды.

После основных выбранных деталей стоит уделить внимание и остальным элементам системы дымоудаления — кронштейны для устройства крепления, колпак, заслонки, которые монтируют в местах сгибов труб, в отводах, переходах и тройниках. Сами тройники, подставки, дюбели, трубки для отвода ненужного конденсата, смотровые окошки и дверцы для них и ревизии занимают не последнее место, очень важно правильно подобрать размеры, количество ревизий и заслонок, так как в случае поломки или засорения труб их можно будет легко прочистить.

Вернуться к оглавлению

Плюсы и минусы наружной системы дымоудаления

К несомненным плюсам стоит отнести увеличенный КПД тепловой установки из-за хорошей тягловой силы. При этом трубопроводы можно использовать не только в каменных, но даже в деревянных домах, так как они соблюдают все нормы пожарной безопасности. Долговечность конструкций наружных дымоходов обуславливается также и тем, что они очень просты в обслуживании, а отложение сажи на всех стенках минимальна. Обычно вес всей конструкции небольшой, и нет необходимости делать более крепкий фундамент, не надо делать проходы через перекрытия и крышу, а также наружный способ установки не уменьшает площадь здания.

Отрицательные моменты тоже имеются, и самые большие проблемы связаны с тем, что дымоход расположен на улице, подвергается переменам температуры, солнечным лучам и осадкам. Эти факторы способствуют разрушению материала и требуют дополнительной обработки. Наличие участка в горизонтальном состоянии может потребовать согласования его с архитектурой дома, чтобы придать более эстетический внешний вид. Крепления должны монтироваться в стену на определенном расстоянии друг от друга и быть правильной устойчивости, чтобы трубы не рухнули. К минусам относится и то, что дымоход обязательно надо утеплять изоляцией, а это удовольствие весьма дорогостоящее.

1poteply.ru

какую лучше выбрать для устройства дымоотвода

Монтаж печи или камина предполагает обустройство системы удаления дыма. В этом вопросе мало выбрать правильные трубы для дымохода, необходимо еще соблюсти массу строительных и противопожарных правил. Иначе эксплуатация отопительного оборудования будет малоэффективной и небезопасной.

Допущенные при установке дымоотвода ошибки не только снижают отдачу от работы топки, но и могут привести к трагедии. В нашем материале речь пойдет о том, как избежать самых распространенных ошибок при монтаже. Кроме того, мы расскажем, как правильно выбрать трубы для дымоходов.

Содержание статьи:

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при . В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Галерея изображений

Фото из

Дымоходная труба из кирпича

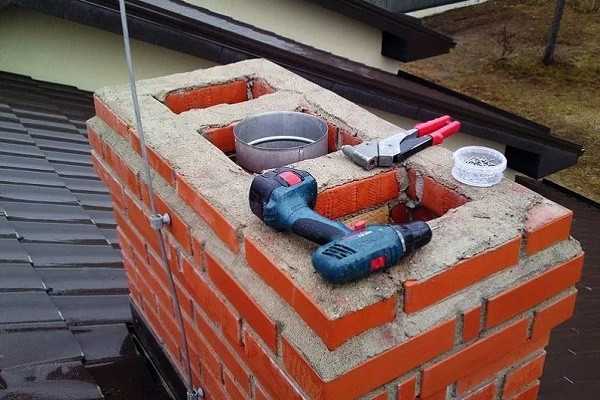

Кирпичный дымоход со стальной гильзой

Асбестоцементный дымоходный канал

Блочный керамический дымоход

Металлические трубы прямоугольного сечения

Трубы из нержавейки заводского производства

Дымовая труба выполнена из оцинкованной стали

Металическая дымовая труба типа сэндвич с утеплителем

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с или русской все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый , испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

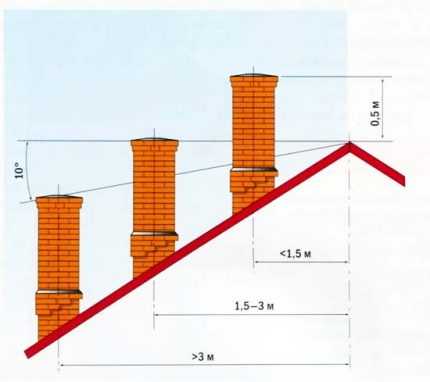

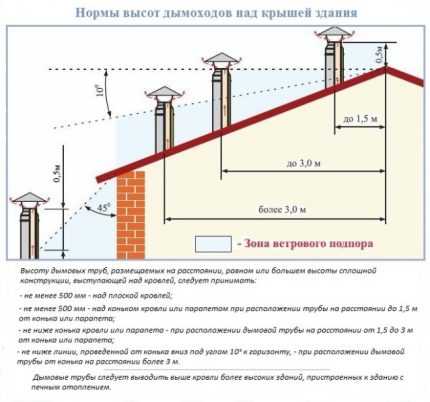

Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в .

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

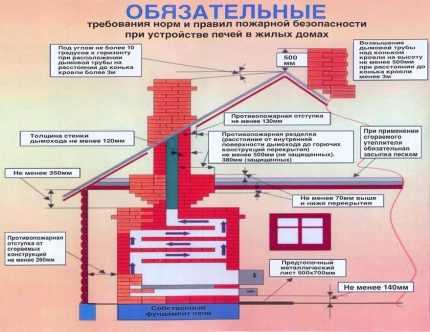

Нормы по устройству системы отведения дыма

Строительные нормы предписывают дымовую трубу делать следующим образом:

  1. Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
  2. Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
  3. Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
  4. Горизонтальный отвод сразу за котлом не должен превышать 1 м.
  5. При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
  6. Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
  7. Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
  8. Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

Помимо соблюдения сугубо строительных правил гарантирующих высокую эффективность работы дымохода и печи необходимо также позаботиться о противопожарной безопасности, для чего делаются специальные отступки и экраны

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

Выбор материала дымоходной трубы

Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:

  1. С проходом сквозь чердачное перекрытие и крышу.
  2. С выводом за внешние стены и исключительно внутри строения.
  3. С проходом только через кровлю, в обход межэтажных перекрытий.
  4. С опорой прямо на котел или печь либо с креплением к стенам.
  5. Со смещением вертикальной осевой линии и в строго прямом исполнении.

Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.

Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.

Стояк дымоходной трубы может быть проложен во внешних и внутренних стенах дома, за фасадом и проходить по жилым комнатам

Сделать дымоотвод можно из:

  • кирпича;
  • железных или асбестовых труб;
  • керамики;
  • бетона;
  • жаропрочного стекла.

Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.

Вариант #1 – традиционный кирпич

Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.

Кирпич для дымохода газового оборудования следует брать исключительно полнотелый и хорошо обожженный, пористый аналог способен пропускать опасный для человека газ

Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки. А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.

В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.

Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми – расположенными внутри несущей стены.

При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.

Галерея изображений

Фото из

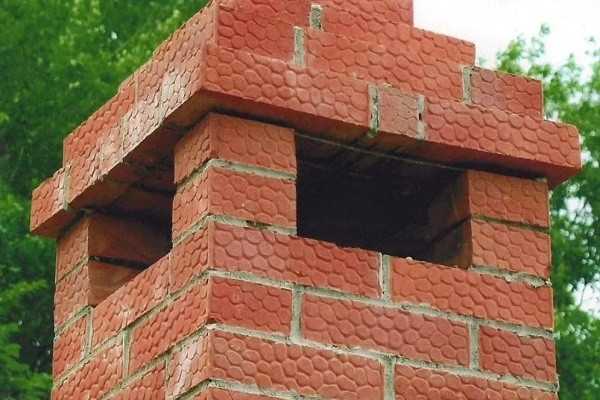

Оптимальной для движения дымовых газов формой кирпичного канала считается квадрат в сечении. Кирпич для кладки должен быть без сколов и трещин

Существенно большим сопротивлением отличается прямоугольная. Обе они уступают круглым трубами, из-за чего нередко дополняются металлическими или асбестоцементными гильзами

Дымоходную трубу из кирпича принято располагать как можно ближе к коньковому ребру крыши. Расположение в центре постройки позволяет обогревать помещения одним агрегатом все помещения

Труба, установленная отдельно от печи на отдельный или общий с печью фундамент, называется коренной. В нижней ее части устраивают отверстие для прочистки

Дымоход, установленный на перекрышу печки, т.е. уложенную сверху на стенки железобетонную плиту, и являющийся по сути его продолжением, называется насадным

Дымоходные каналы, сооруженные в стене, называются стеновыми. Устраиваются преимущественно в расположенных внутри постройки стенах, но при выполнении утепления могут сооружаться в наружных

Если стены сложены газосиликатными блоками, силикатным или щелевым кирпичом, то участки устройства дымоходов выкладываются полнотелым красным кирпичом

Для отвода дымовых газов каждый агрегат должен быть оборудован собственной трубой. Допускается объединенная прокладка обособленных вентиляционных и дымовых труб в одной кирпичной шахте

Оптимальная форма кирпичного дымохода

Прямоугольная в сечении дымовая труба

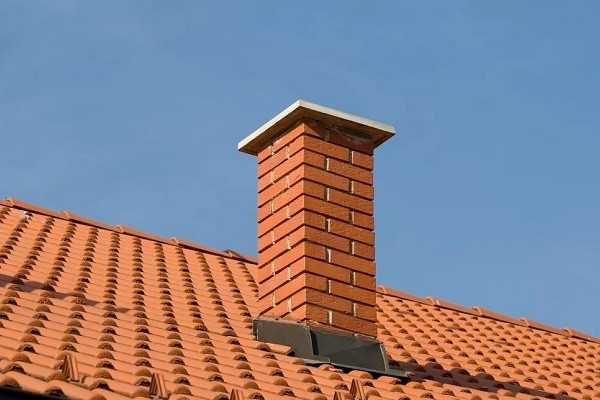

Приоритетное расположение трубы

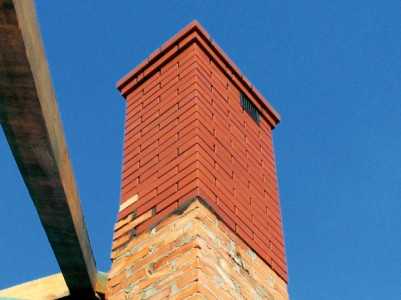

Коренная дымовая труба из кирпича

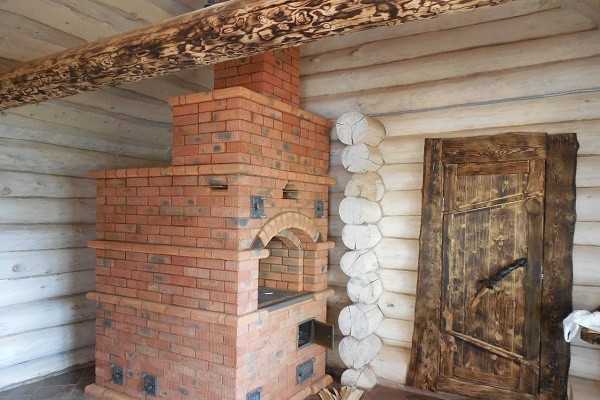

Специфика устройства насадного кирпичного дымохода

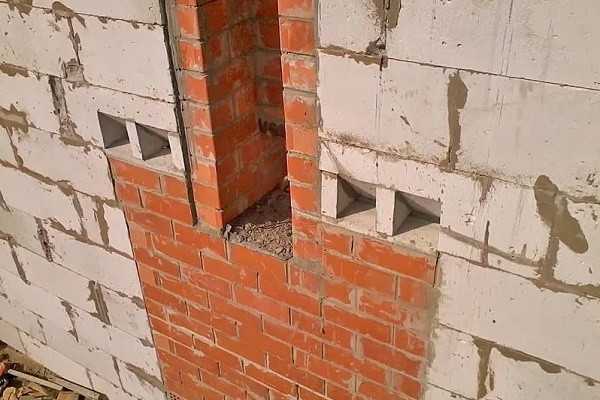

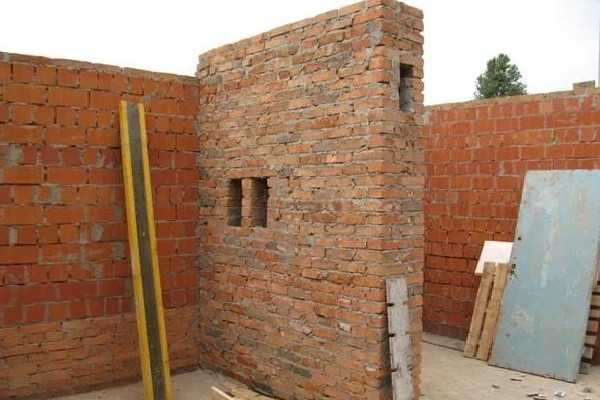

Стеновые дымовые каналы в несущей конструкции

Закладка дымового канала глиняным кирпичом

Вентиляционные и дымовые каналы в одной шахте

Вариант #2 – оцинкованная и нержавеющая сталь

Оцинковка и нержавейка устойчивы к коррозии и агрессивной среде, образующейся при соединении конденсата и печных газов. Они имеют небольшой вес и не нуждаются в дополнительном фундаменте, для монтажа достаточно будет надежных крепежей к стене.

В продаже печные трубы из стали можно найти:

  1. Одностенные – без теплоизоляционного материала.
  2. Двустенные – сэндвичи с утеплителем между стальных стенок.

При монтаже стального дымохода снаружи фасада его обязательно нужно утеплять, иначе теплопотери и обильный конденсат сведут на нет все достоинства этого вариант. Теплоизоляцию используют на участках дымовой трубы, выходящих за пределы кровли и проходящих по неотапливаемому чердаку.

По стоимости комплектующих дымоход из нержавеющей или оцинкованной стали обойдется дешевле, нежели кирпичный и керамический аналоги.

Стальной дымоход – это конструктор из набора элементов, которые можно собрать различными способами и в разной конфигурации

Канал дымоотвода собирается из:

  • дождевого колпака;
  • тройников;
  • колен;
  • вставок с ревизионными люками;
  • прямых труб;
  • сборников для конденсата.

Все это надо просто смонтировать вместе, вставив одну секцию в другую и промазав стыки жаропрочным герметиком. Подобные дымоходы подходят практически ко всем типам топок и топлива. Оцинкованная и нержавеющая сталь без проблем десятилетиями выдерживает высокие температуры и воздействие сажи.

Гладкая поверхность стальных стенок оптимизирует отвод продуктов горения, исключает накопление сажи. Дымоотводы, устроенные из стальных труб, подходят для газовых, жидко- и твердотопливных печей. Металлические модули применяются для сооружения дымовой трубы полностью или частично с подключением ее к кирпичному каналу или установкой в виде вкладыша.

Галерея изображений

Фото из

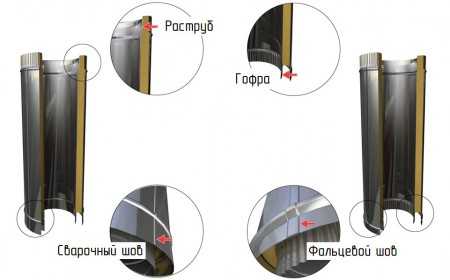

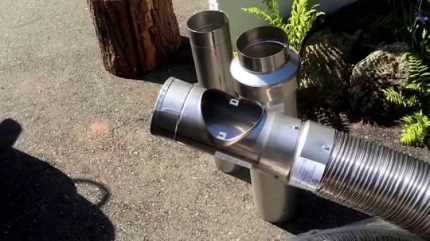

Модульные детали для сборки дымохода

Преимущества круглого сечения дымохода

Специфика установки металлических труб

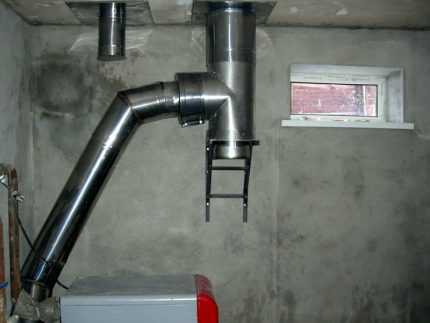

Допустимый уклон отвода дымохода

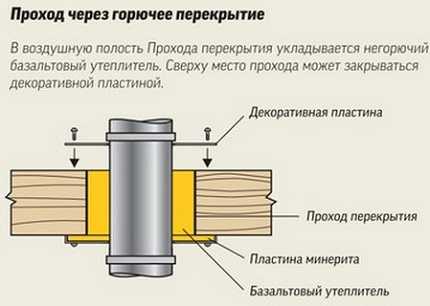

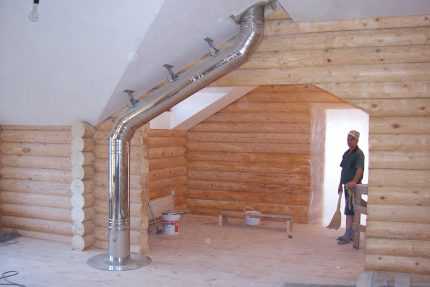

Пересечение кровли и перекрытия

Проход дымохода через несущую стену

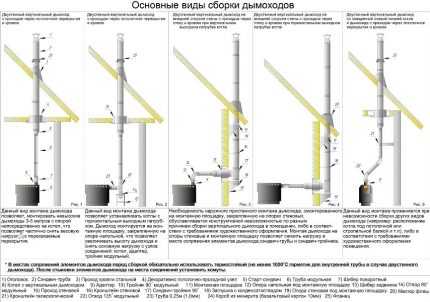

Элементы для сборки сэндвич дымохода

Установка наружных дымоходных труб

Вариант #3 – дешевый асбестоцемент

Трубы из природного асбеста с цементом в качестве связующего материала стали широко применяться в нашей стране в советское время. Они были дешевы, долговечны и производились в большом количестве. В основном их использовали в сельском хозяйстве для мелиорации.

Изначально асбоцементные трубы не предназначались для монтажа дымоходов. Они для этого слишком хрупки и не переносят высоких температур. Однако вопрос цены во многих случаях играет немаловажную роль. Если под рукой есть дешевый материал, то его обязательно нужно использовать, нивелируя тем или иным способом проблемные места.

Асбестоцемент при температурах выше 300С может загореться, поэтому трубы из него разрешено устанавливать только на конечном участке дымохода и ни в коем случае сразу у печи

У асбестовых труб есть еще одна проблема – шероховатость стенок изнутри. Постепенно на них накапливается сажа, которая может загореться и попросту взорваться. Плюс при постоянном образовании внутри конденсата из смеси паров и окислов горения асбоцемент начинает разрушаться.

Материал этот дешев, но использование его для обустройства дымоходов сопряжено с сильным риском. Такие трубы следует чаще чистить. Однако проделать в них ревизионное отверстие невозможно, его надо будет предусмотреть на участке от печи до асбестоцемента.

Дымовые каналы из асбестоцементных труб выполняют в основном в насадном варианте. В приоритете наиболее простая схема устройства и вертикальное расположение всех элементов. При необходимости выполнить уклон применяются патрубки из невозгораемых материалов.

Вариант #4 – экзотика из керамики и бетона

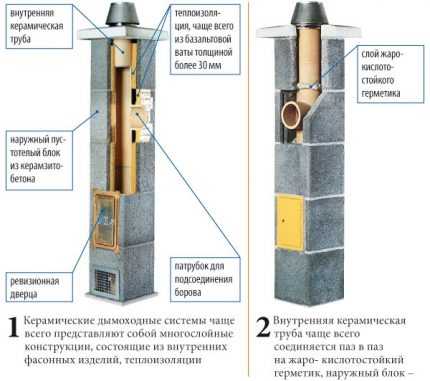

Керамические дымоходы отличаются непревзойденной долговечность и высокой ценой. Им не страшны перегревы, агрессивность сажи и коррозия. У этих труб очень гладкие стенки, копоть на которой даже не задерживается.

При монтаже собираются так же, как стальные. Только вокруг них еще формируется короб из керамзитобетона. Такие трубы практически не нагреваются. Даже та малая часть тепла, что отдается инертной керамикой, поглощается керамзитобетонными стенками. Пожар в доме из-за прогорания подобного дымоотвода – это нонсенс.

Модульные дымоходы из керамических труб надежны и долговечны, однако на территории России они практически не выпускаются, поэтому имеют довольно высокую стоимость

Весит дымоходная конструкция из керамики и керамзитобетона намного меньше кирпичной кладки аналогичного предназначения. Но даже в этом случае для нее приходится делать отдельный небольшой фундамент.

Еще более массивное монолитное основание придется выполнять для дымохода из бетона. Этот вариант отведения дыма используется редко именно из-за сложности и трудоемкости изготовления конструкции. Необходимо будет устанавливать опалубку, а после ждать застывания бетонного раствора.

Галерея изображений

Фото из

Керамический сэндвич дымоход

Защитный кожух для дымового и вентканала

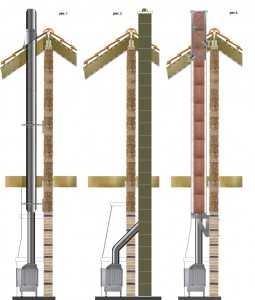

Тип сооружаемых дымоходов

Керамическая труба на фасаде

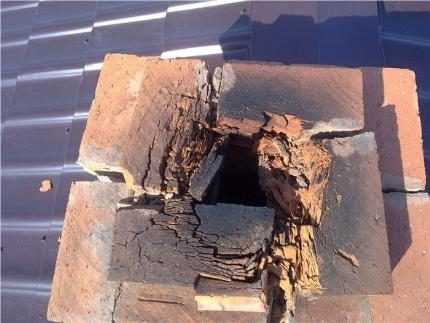

Типичные ошибки новичков и самоучек

На первом месте среди оплошностей – неправильная высота дымоходной трубы. Слишком высокий вариант создает избыточную тягувероятность опрокидываниязатягиванию дыма обратно в топку и помещение с печью. Оптимальными считаются 5–6 метров, но многое здесь зависит от размеров камеры сгорания и конфигурации дымоотвода.

Постоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию

Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.

Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.

При обычном горении дров, газа или угля в камине либо дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.

Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.

Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо

При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в .

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Выводы и полезное видео по теме

Какие ошибки чаще всего допускаются при установке печей и дымоходов к ним:

Как класть дымоходные трубы из кирпича:

Как сделать дымоход из нержавейки:

Надежные трубы для дымоходов можно сделать из разных строительных материалов. Выбор вариантов достаточно обширен. Проще всего выполнить дымоотвод из стали, а дешевле из кирпича.

Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.

После изучения материала остались непонятные моменты и хотелось бы их выяснить? Оставляйте, пожалуйста, свои комментарии внизу статьи. Здесь у вас также есть возможность сообщить интересные факты по теме статьи или поделиться собственным опытом с посетителями сайта.

sovet-ingenera.com

Какой дымоход лучше выбрать внутренний, наружный, с креплениями на стене

Сейчас в строительстве нормой является индивидуальная система отопления для дома. Больше того, многие люди, которые имеют квартиры в малоэтажных зданиях, отдают предпочтение установке собственного котла в ней. Собственноручно дымоход для подобных систем, если имеются готовые модули, собрать весьма просто. Из какого же материала должен быть сделан дымоход, чтобы все пожарные нормы были соблюдены? Как тип размещения труб выбрать внутренний или наружный? Думать про все эти вопросы необходимо еще во время проектирования дома, так как, к примеру, размещение дымохода в стене, уже после того, как дом выстроен, у вас уже не получится.

Дымоход из кирпича


схема устройства кирпичного дымохода

Печи из кирпича известны с давнего времени, также как и дымоходы из кирпича, они являются самыми привычными дымовыводящими системами. В большинстве случаев в доме устанавливали, минимум одну печь, а продукты ее горения выводились при помощи дымохода, расположенного на крыше. Труба из кирпича прямоугольной либо квадратной формы выводилась сквозь потолок, чердак и крышу. Чтобы от нагрева не начали гореть перекрытия из дерева или обрешетка кровли, дымоход специальными методами расширяли с наружной стороны. При этом канал внутри должен был сохранить свое сечение не измененным. Обычно это можно сделать при помощи схемы. Под потолком кладка из кирпича должна расширяться сдвигом на половину кирпича, а потом, после того, как конструкция потолка уже пройдена, потихоньку начинает сужаться до первоначального размера, подобного типа утолщение называют «распушкой».
Во время прохождения кровли, процесс повторяется, но кладку уже следует вести немного иначе, так как в частном доме, крыша в большинстве случаев, двускатного типа и для перекрытия зазоров между кровлей и трубой, и еще для защиты горючих материалов от соприкосновения с горячими кирпичами, выкладывают утолщение другой формы, которое называется «выдрой». Как складывается данная деталь?

  •  изначально шейку трубы выводят над крышей, для этого нужно один либо два ряда;
  •  потом начинают потихоньку сдвигать кладку из кирпича на необходимую ширину. Стандартная «выдра» имеет 9 рядов, после этого труба, в который раз возвращается к своему исходному размеру.

устройство кирпичного дымохода

Дымоход в доме из дерева требует особого внимания, так как защита от возгорания полностью зависит от надежности всей конструкции печи для отопления. Для того чтобы кладка из кирпича в конструкции трубы не разъедалась продуктами от горения, для нее не нужны шамотные огнеупорные кирпичи, они необходимы в самой топке, где температура может достигать до 1000 градусов. Сохранять внутреннюю поверхность дымохода помогают одностенные гильзы из металла либо термостойкие рукава из пластика, их устанавливают внутри труб из кирпича. Поверхность вставок гладкая, а также они очень стойкие к коррозии, что дает возможность намного увеличить срок эксплуатации дымохода из кирпича. В случае если вы решили делать дымоход по проекту в стенке дома для камина открытого типа, то гильза даст вам возможность уберечь и детали декора внутри. Но стоит сказать, что если гильза будет собрана неправильно, то это может вам устроить дополнительные хлопоты. Конденсат, который из нее вытекает, станет увлажнять стенку, и таким образом разрушать материал, из которого она построена.

Дымоходы из металла – это практично и удобно


схема установки металлического дымохода

Если дом имеет несколько этажей, а в особенности, если это квартира, в большинстве случаев применяют дымохода наружного типа. Для того чтобы создать тягу в котле газового типа размер трубы должен быть намного меньше, по сравнению с котлами, работающими на твердом топливе. Так что дымоход коаксиального типа выводят через стены на улицу и этого хватает. Для простых печей, трубы снаружи все равно выводят на крышу, для создания необходимого разрежения в топке. Закрепление дымохода к стенке проделывают специальными кронштейнами через определенные отрезки. Соединение горячего газа и холодной трубы обязательно образовывает конденсат, так что для дымоходов наружного типа используются двухконтурные модули. Внутри они имеют изоляцию из каменной ваты, а она не дает поверхности трубы внутри охлаждаться до уровня температуры внешней среды, и еще  служат защитой внешних деталей дома от контакта с внутренней горячей трубой.
Дымоходы двустенные выпускают много заводов, они рассчитаны на стандартные патрубки уже готовых печей: их диаметр может быть 80, 100, 110, 115 миллиметров. Стоит сказать, что выход сбоку через стенку в любом случае проделывается через специальные одноконтурные переходники, а к нему уже присоединяют сэндвич-трубы. Для надежной стыковки модулей друг с другом, профессионалы советуют применять полимерный жаростойкий герметик и дополнительные уплотнительные кольца. Нормы к установке дымоходов для буржуйки из металла либо другой печки имеются в СНиП 2.04.05-91.этот нормативный документ регулирует постройку дымоходов из любого материала, как для жилых домов, так и для бани либо сауны. В данном документе есть все нужные сведения про размеры отступов от стенок, про длину каналов для вывода дыма, про высоту выхода над кровлей и другие важные детали, которые следует учесть во время проектирования дома.
Среди дымоходов из металла прекрасно себя зарекомендовали трубы ШИДЕЛЬ произведенные в Германии, и КОМПАКТ, ВУЛКАН, произведенные на территории России. Объемы выпуска этих материалов такие, что нужные комплектующие детали для любой конфигурации трубы, вы сможете найти в любом регионе страны.

Трубы из керамики – новые технологии наших дней


устройство керамического дымохода

Керамика является весьма древним стройматериалом, из нее выпускают черепицу для кровли, плитку для облицовки, трубы для дымохода. Какого же типа дымоход лучше керамический либо металлический? Если вы преследуете цель в долговечности и износостойкости конструкции, то, понятное дело, нужно отдавать предпочтение керамическому дымоходу. Компании производители заявляют, что период эксплуатации подобных дымоходов достигает 50-ти лет. Помимо того, керамика очень хорошо прогревается и она устойчива к едким конденсатам. Но она имеет весьма большой вес и большую стоимость. Не смотря на это, возвести собственноручно трубу из керамики очень просто.
В большинстве случаев применяется приставной вид наружного дымохода, но имеются и внутренние варианты производства. Но в любом случае, тяжелая керамическая конструкция должна иметь отдельный проект, который включает в себя и расчеты по нагрузкам на фундамент, и еще на стены, на которые будет закрепляться сам дымоход. Стоит обратить внимание на чертежи, труба из керамики проходит внутри керамзитобетонных блоков, которые имеют изоляцию изнутри. В самих блоках имеется специализированные отверстия, образующие вентиляционные внутренние каналы.

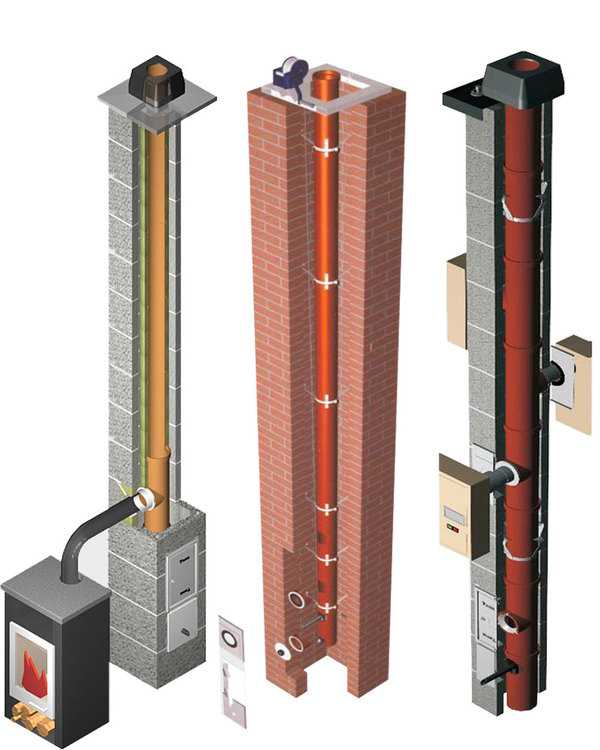

виды керамических дымоходов

Какие имеются типы дымоходов из керамики? К примеру, фирма ШИНДЕЛЬ может предложить вам наружный контур, изготовленный не только из блоков, но и металлические контуры. Во втором случае дымоход будет иметь меньшую массу, по сравнению с тем, который имеет оболочку из керамзитобетонных блоков и ему не нужен фундамент. Но и при этом он сохраняет и свое главное требование – это расположение вертикально. В случае если дымоходы из металла способны принимать любые конфигурации, которые дают возможность конструировать модули перехода с разнообразными углами наклона, то дымоходы из керамики даже имея оболочку из металла способны создавать только вертикальные каналы отвода дыма. Не смотря на это, правильное расположение дымохода всегда считается только вертикальное, так как огромное количество отклонений делают тягу намного хуже.
Монтирование дымохода из керамики нужно начинать с установки блока фундамента, а уже поверх него ставятся блоки-оболочки, в них размещается керамическая труба, а пустота между блоками и трубой заполняется специальным изоляционным материалом негорячего типа. Нужные отверстия технологического типа в блоках выпиливают при помощи болгарки. Во время установки блоков нужно тщательно следить за тем, чтобы отверстия вентиляции нижнего и верхнего блоков совпадали. Как связующий материал применяют раствор бетона. Чтобы узнать все детали можно просмотреть видео:



инструкция по монтажу керамического дымохода

www.xn——6kcbtg5abfh2dfrr8e3bn.xn--p1ai

Как сделать дымоход в частном доме

Дымоход в частном доме чаще всего строится невидимым для глаз. Это можно осуществить ещё на этапе планирования строительства дома. Если в доме присутствует несколько дымоходов, то они объединяются в одно или два устройства.

Устройство стального дымохода в частном доме Вернуться к оглавлению

Содержание материала

Виды дымоходных конструкций

Конструкция дымохода зависит от функциональных особенностей устройств, для которых они предназначены. От их расположения и мощности зависит сложность и конфигурация дымохода.

Типы дымоходов:

  • вентиляционные,
  • газоотводные,
  • дымовые.

Вентиляционные системы

Основной функцией вентиляционных труб является то, что они помогают из помещения выводить загрязнённые воздушные массы.

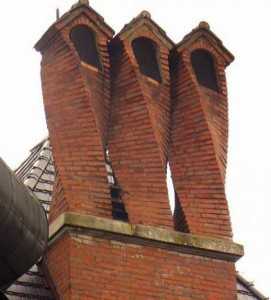

Оригинально выполненный кирпичный вентиляционный дымоход

Вентиляционные каналы в обязательном порядке должны быть в тех местах, где меньше всего проветривается помещение. Особенно важно размещать такие трубы в кухонной зоне, ванной комнате, туалете.

Газоотводные системы

Газоотводные дымоходные трубы применяются в том случае, если в доме используется газовая система отопления. Они выводят продукты горения за пределы помещения, и, таким образом, обеспечивают безопасность использования системы обогрева. Трубы должны быть способны выдерживать разнообразные воздействия вредных веществ. Как только продукты горения поступают в дымоходную трубу, то сразу вступают в реакцию с влагой, которая уже есть в трубе. В результате этого осуществляется процесс окисления, который и может вызвать разрушение или внутреннюю деформацию трубы. Также такой дымоход способствует увеличению тяги.

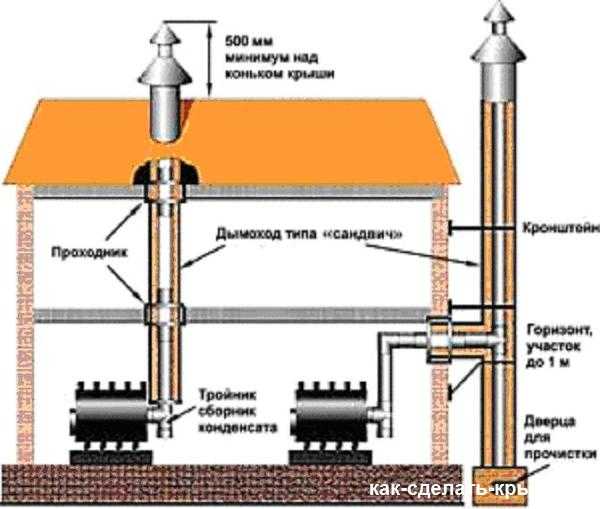

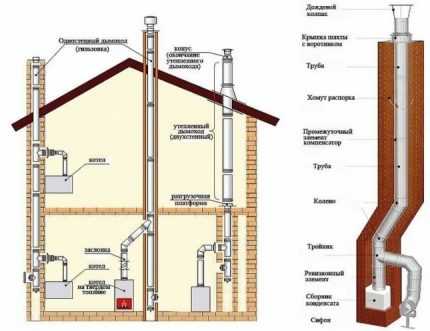

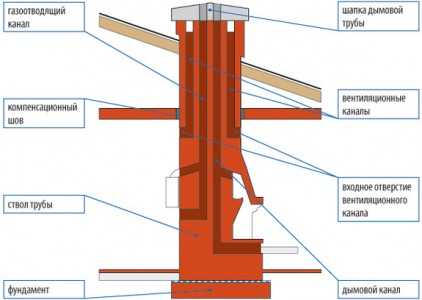

Схема устройства и конструкция газоотводной трубы дымохода

Дымовые трубы

Дымовые трубы применяются в случае установки в доме отопительного оборудования, которое работает на твёрдом топливе – это могут быть печи или камины. В доме их больше всего, именно по этой причине довольно часто их объединяют в одну или несколько.

схема устройства и конструкция кирпичной  дымовой трубыВернуться к оглавлению

Трубы дымохода

Устройство дымохода довольно простое, оно подразумевает использования для этого специальных труб, через которые и осуществляется вывод загрязнённого воздуха или продуктов горения за пределы помещения.

Трубы бывают:

  • кирпичные,
  • металлические,
  • керамические,
  • полимерные.

Отличительные черты кирпичного дымохода

Несмотря на то, что на сегодняшний день очень большое количество материалов, которые могут быть использованы для сооружения дымохода, всё равно на протяжении многих лет большой популярностью пользуются кирпичные дымоходы.

Кирпичный дымоход

Такой тип дымохода имеет свои преимущества. Его нельзя внутри штукатурить, что поможет сэкономить на отделочных материалах. Также стоит учесть, что кладка кирпичного дымохода должна иметь шов в 1 см. Если внутри помещения рекомендуется использовать цементно-известковый или известковый раствор, то в верхней части строения уже можно использовать для кладки обычную бетонную смесь.

Совет. Для того чтобы в доме использовать кирпичный дымоход, необходимо делать более мощный фундамент строения – кирпич добавит лишнюю нагрузку на стены строения и на его основание.

Кроме преимуществ есть ещё определённый ряд недостатков конструкции. Кирпич из-за своей шероховатой поверхности может накапливать загрязнения. Именно поэтому такая труба очень быстро засоряется сажей.

Так как через кирпичный дымоход выходят продукты горения, образуется кислородный конденсат, от чего кирпичная труба подвержена разрушению. Бывает такое, что кусок кирпича откалывается и падает в трубу. Всё это в значительной степени может сузить канал дымохода и затруднит выход воздушных масс.

Чтобы обеспечить длительный срок эксплуатации кирпичного дымохода, внутрь рекомендуется вставить асбоцементную трубу. Промежуток между кирпичом и трубой заливается бетонным раствором.

Пример использования асбоцементной трубы

Керамические конструкции

Керамические трубы представляют собой готовые конструкции для сооружения дымохода. Они продаются модульной конструкцией. Её внутренняя труба из кислотоустойчивой, жаропрочной и долговечной керамики.

Керамические дымоходные трубы обладают рядом преимуществ и имеют очень гладкую поверхность. Благодаря этому на ней не собирается сажа, которая образуется в результате прохождения загрязнённых воздушных масс, образовавшихся в процессе горения.

Устройство керамической трубы для дымохода

Как и кирпичные дымоходы, так и керамические обладают довольно большим весом. Именно по этой причине стоит использовать фундамент для конструкции.

Металлические дымоходы

Что касается металлических труб для сооружения дымохода, то они благодаря лёгкости в последнее время стали пользоваться большой популярностью. Также они имеют гладкую поверхность, что исключает накопление сажи. Соответственно, воздух будет проходить гораздо лучше.

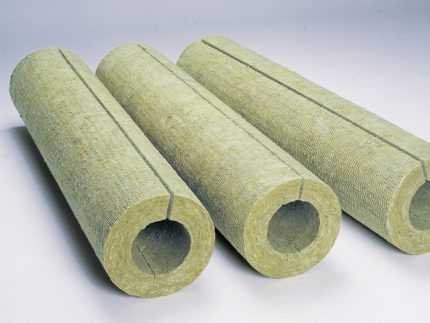

Качественная теплоизоляция выполняется довольно просто. Для этого используется базальтовая вата, которая прокладывается внутри трубы. Только необходимо будет правильно определиться с толщиной материала, так как большая толщина может полностью или частично перекрыть трубу и воздушным массам будут выходить очень затруднительно.

Устройство металлической трубы дымохода

Как правило, металлические дымоходы изготавливаются из нержавеющей стали, которая очень устойчива ко всем климатическим, погодным и другим воздействиям.

Современными трубами для дымохода являются полимерные конструкции. Сама по себе труба очень мягкая и имеет довольно небольшой вес. Дымоход будет отличаться своей практичностью и долговечностью. Монтаж трубы можно осуществить самостоятельно, и справится с этим любой новичок.

Современный полимерный дымоход

Чаще всего используются полимерные трубы в том случае, если в доме есть система газового отопления (котлы или колонки). Такие трубы могут быть только вставленными в дымоход, который выложен из кирпича.

Виды дымоходов

На сегодняшний день есть два типа дымоходных конструкций: конструкция, расположенная внутри строения и дымоход снаружи дома. Они отличаются не только материалами, из которых могут сооружаться, но и размерами и типами.

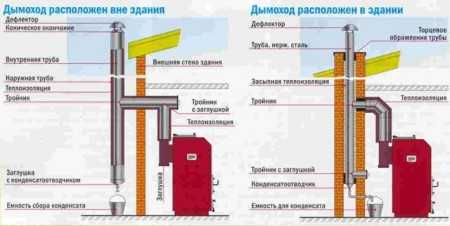

Чертежи и конструкция внутреннего и внешнего дымохода в частном жилом доме

Обычно, для того чтобы построить дымоход внутри дома, используется кирпич или керамические трубы. На улице рациональнее использовать металлические дымоходы, так как они устойчивы к перепадам температур и не подвергаются воздействию влаги.

Дымоход внутри дома также можно сделать двумя способами, подробнее об этом – на видео

Дымоход может быть использован как в кирпичном, так и в деревянном строении. Только дымоход в деревянном доме должен быть правильно сооружен, так как дерево очень быстро обугливается. Есть специальная технология строительства дымохода в деревянном строении. Вернуться к оглавлению

Строительство дымохода в деревянном доме

Чаще всего, в деревянном доме встречается несколько дымоходов. Но количество таких конструкций в большей степени зависит от количества используемого в доме оборудования. В доме обязательно должна быть система отопления с отдельным дымоходом и может быть камин, который также имеет отдельную дымоходную трубу.

Все дымоходные сооружения в доме должны быть выведены на крыше строения и выполнены с соблюдением всех норм и стандартов.

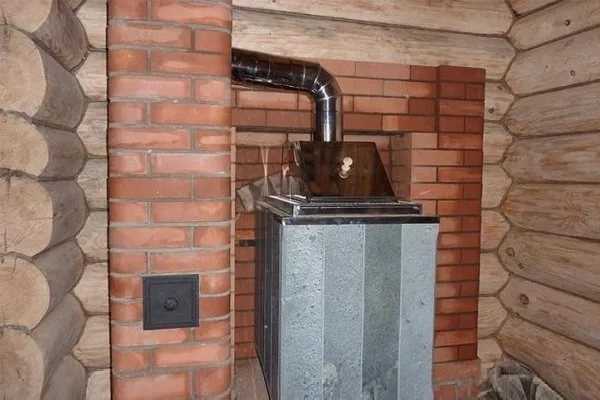

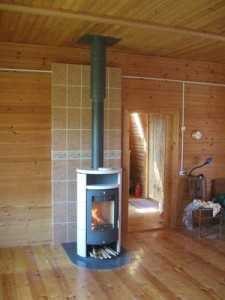

Дымоход в деревянном доме

Для того чтобы правильно соорудить дымоход в деревянном доме, необходимо составить проектную документацию и обратиться к специалистам в этой области, которые могут правильно составить проект дымохода.

От правильно выстроенного дымохода зависит безопасность жизнедеятельности всех проживающих в доме, также само оборудование будет более качественно работать. Последнее касается котлов газового отопления и труб для каминов.

Дымоход в деревянном доме должен быть только в вертикальном положении. Конечно, есть и исключение из правил. Можно строить его с отклонением, которое от вертикального положения составляет не более 30 градусов. Если же требуется вывести трубы наружу, и для этого никак не обойтись без переноса дымоходной трубы, то размер такого переноса может быть не более 100 см.

Варианты постройки дымохода в деревянном доме из бруса

Что касается выноса дымохода на крыше строения, то он в значительной степени будет зависеть от типа кровли и вида самой крыши.

Совет. При строительстве дымохода на крыше стоит учесть направленность ветра, который наиболее часто встречается в этом регионе. Это необходимо из-за того, что если труба дымохода будет соединена с котлом для отопления, то ветровые массы могут попадать в трубу, и тем самым вызывать прерывное горение топливного вещества.

Если в деревянном доме есть камин, то труба для отвода дыма должна быть сооружена качественно. Это позволит не попадать дыму внутрь помещения, и дать ему возможность выходить наружу.

В последнее время дымоход для камина в деревянном доме представляет собой довольно сложную конструкцию, в которой используется технология «труба в трубе».

Сама дымоходная труба состоит из трёх составных частей:

  • труб из нержавеющей стали;
  • слоя теплоизоляционного материала;
  • стальной трубы.

Изначально труба из нержавеющей стали обматывается теплоизоляционным материалом, который на ней может быть закреплён при помощи проволоки или любого другого материала. После этого готовая конструкция вставляется в металлическую трубу, которая будет иметь больший диаметр, чем внутренняя.

Способы устройства труб для дымохода в деревянном доме

Кроме такого способа сооружения дымохода есть ещё один способ, для этого используется пластиковый чулок. Основным его преимуществом будет то, что он очень быстро нагревается и быстро остывает. Также его можно использовать тогда, когда необходимо сделать довольно большое количество дымоходных переходов.

Самое сложное – это провести конструкцию через стену, так как дымоход в стене дома из древесины может очень пагубно сказаться на состоянии строительного материала. В большинстве случаев ту часть стены рекомендуется заменить на пенобетон или кирпич. Эти материалы не подвергаются воздействиям высоких температур и не горят. Таким образом, будет обеспечена безопасность всего строения.

Чертёж и схема вывода дымохода через несущую стену деревянной конструкции

Если же дымоход нужен в качестве газоотвода, и будет использоваться в случае включения отопительной газовой системы, то можно сделать конструкцию, которая выходит наружу через стену. Для организации такого дымохода используются металлические трубы.

В таком случае есть возможность также использовать технологию гильзования («труба в трубе»). Где первая внутренняя труба будет помещена в слой теплоизоляционного материала и только потом – в основную трубу дымохода.

Металлические трубы очень лёгкие не только по весу, но и в установке.

Для этого используются:

  • специальные металлические крепления;
  • саморезы по металлу;
  • шуруповёрт.

Крепления для  трубы на деревянном строении представляют собой металлические пластины, которые имеют изогнутую форму, соответствующую диаметру дымоходной трубы.

Очень часто для того, чтобы провести дымоход в стене деревянного строения используется асбестовая труба, которая будет находиться в специальном коробе из кирпича или другого похожего материала.

Совет. Для того чтобы была возможность провести дымоход внутри стены деревянного дома, необходимо обеспечить их достаточную толщину.

Если такой возможности нет, то стоит соблюдать установленные правила безопасности, где труба должна быть на расстоянии от самого материала не менее 25 см. Такие действия обеспечат безопасность древесины, и она не будет возгораться или обугливаться в результате использования конструкции.

Вернуться к оглавлению

Дымоходы в кирпичных строениях

В обычном кирпичном строении также применяется технология сооружения наружных дымоходов. Они очень часто встречают в тех домах, которые имеют газовое отопления, и в качестве батарей используется колонки или специальные конвекторы. Тогда в стене дома делается отверстие. В него вставляется, как правило, полимерная труба. Между стеной и самой трубой должен быть определённый промежуток, который заполняется бетонным раствором, или используется технология «труба в трубе».

Простой наружный дымоход в кирпичном доме

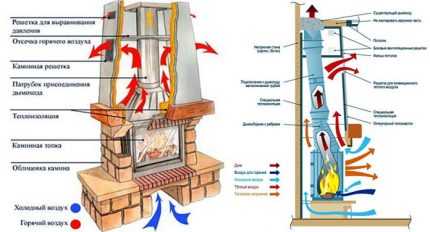

Для камина правильный дымоход в частном доме из кирпича или любого другого строительного материала возводится вместе со стеной строения.

Выглядит это следующим образом. Есть основная стена, к ней пристраивается камин, а сверху него короб дымохода, который будет выходить прямо на крышу дома. Если дом каменный, то какие-либо изоляционные материалы можно и не использовать.



Но если строение деревянное, то камин и труба дымохода от него должны быть раздельными, чтобы обеспечить безопасность строительного материала (древесины).

Совет.  В дымоходе для камина обязательно должна быть заслонка. Она регулирует подачу воздуха в камин и способствует нормальному процессу горения.

Необходимо учесть, что дымоходная труба должна быть защищена от попадания в неё дождя или снега. Для этого на крыше устанавливается специальная защита в виде козырька. Он должен иметь высоту не более 50 см. В противном случае есть возможность неэффективного использования дымохода, так как в него будет попадать любой порыв ветра.

Есть несколько способов очистки такой конструкции, которые необходимо осуществлять каждый год. Только так можно содержать дымоход в надлежащем состоянии. Для этого используется два метода: механический и химический.

При механическом методе применяются металлические щётки с очень жёсткой щетиной. При химическом методе – разнообразные средства, которые представляют собой полено-трубочист, его необходимо сжечь в печи, камине или другой конструкции.

Перед тем как сделать дымоход в доме, нужно чётко определиться, для каких именно целей он будет служить.
Не в последнюю очередь выбирается материал для сооружения дымохода. Если в кирпичном строении можно использовать любой вид дымоходной трубы, то в деревянном доме есть некоторые ограничения. Что касается количества дымоходов, то оно в значительной степени зависит от используемых в доме приборов или конструкций.


Чтобы дымоход в частном доме работал качественно, его необходимо правильно продумать изначально.

proekt-sam.ru

нормы и требования к монтажу

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Мы готовы поделиться с вами полезными сведениями о правилах монтажа и подключения дымовой трубы для газового агрегата, о специфике подбора оптимальной конструкции. Информацию дополняют наглядные иллюстрации и видео-инструкции.

Содержание статьи:

Зачем нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения – угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное , а также на его дальнейшее обслуживание.

Галерея изображений

Фото из

Дымоход газового оборудования

Сертифицированные дымоходные конструкции и элементы

Металлические дымоходные конструкции

Наружная схема устройства дымовой трубы

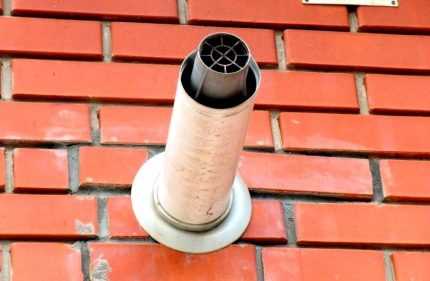

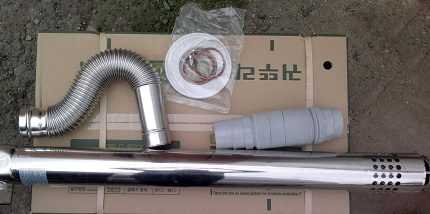

Прокладка коаксиального дымохода в котельной

Подключение дымоотвода к коллективным каналам

Герметичное соединение дымового канала

Приборы сигнализации о содержании газа в помещении

Тонкости проектирования дымового канала

При значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. Ниже описан ряд нормативов, которые рекомендуется учесть в первую очередь.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

Альтернативным решением для борьбы с конденсатом может стать футерование, т.е. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса. Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение. Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

Правило #6 — тонкости расположения трубы на крыше

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см. Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. Высота дымоходной трубы должна достигать этой отметки. Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления – базальтовая скорлупа

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

Если нет возможности вывести дымовую трубу через верхнее перекрытие и кровлю, используют . Этот вариант можно вывести через стену, при этом интенсивность отвода продуктов горения голубого топлива ничуть не сокращается.

Дымоход для двух котлов

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

  1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
  2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
  3. Входы в дымоход должно разделять расстояние в 50 см или более.
  4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
  5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

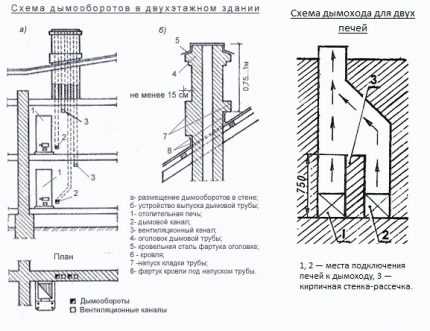

Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью и высокой пористостью, которой отличаются пено- и шлакобетонные блоки. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа. Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см. Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

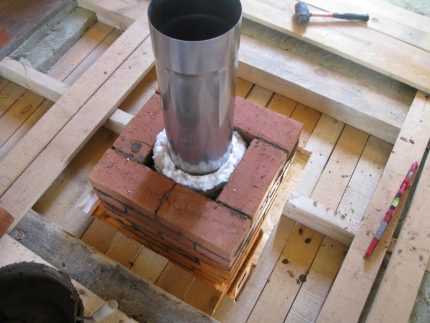

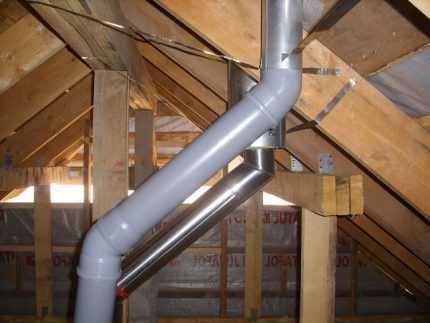

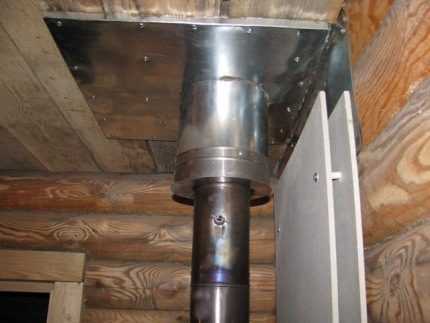

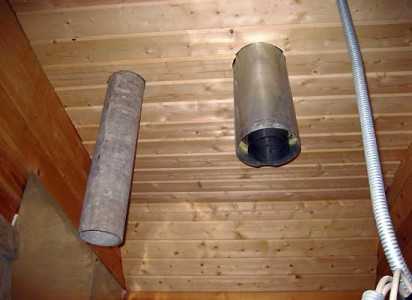

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Есть различия в обустройстве мест пересечения дымоходом возгораемых и невозгораемых строительных конструкций. Проход дымохода через невозгораемую конструкцию обеспечивается монтажной опорой.

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Подбор материалов для конструкции

При устройстве и дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При этом материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

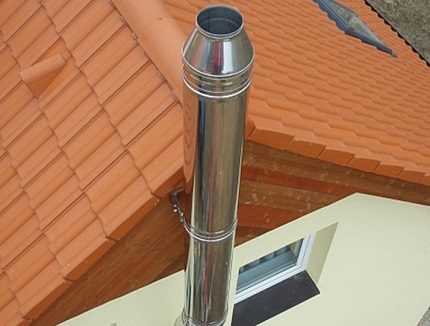

Дымоходы из нержавеющей стали считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу.

Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Срок эксплуатации дымохода из стали обычно составляет около 15 лет. А вот оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка. Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

Исключительно высоким сроком эксплуатации отличаются керамические дымоходы, которые могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали. Но у этого варианта есть и ряд серьезных недостатков.

Для начала, это относительно высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома. К установке керамического дымохода предъявляются повышенные требования.

Считается, что для получения максимальной тяги должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

Коаксиальный дымоход — выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Поставляется коаксиальный дымоход также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество — повышенный уровень безопасности. Это, конечно, если в процессе установки соблюдались и строительные правила.

Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

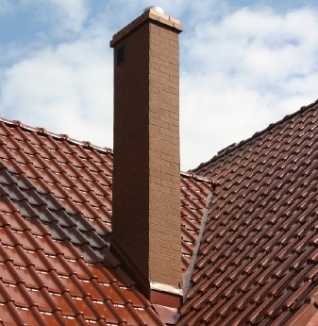

Классический кирпичный дымоход — не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго. нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

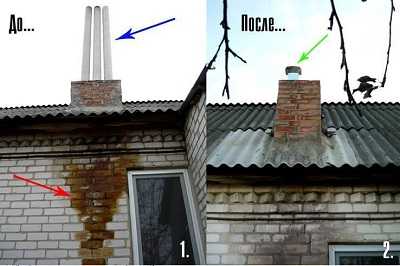

При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Изредка все еще можно встретить дымоходы из асбоцементных труб, но они вытесняются более эффективными материалами. Такие конструкции не безопасны, они могут разрываться в случае перегрева. Срок эксплуатации не превышает пяти лет. Иногда такие дымоходы устанавливают на дачах, где котел включают крайне редко.

Все варианты дымоходов для газового оборудования рекомендовано обустраивать , с разновидностями и правилами установки которых ознакомит рекомендуемая нами статья.

Предварительные расчеты и устройство

Конструкция любого дымохода состоит из различных элементов. Вот примерный список частей дымохода, который может быть установлен с газовым котлом:

  • переходник, соединяющий патрубок котла с дымоходной конструкцией;
  • тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
  • хомуты для соединения отдельных элементов дымохода;
  • кронштейны и другие крепежные элементы;
  • конический наконечник;
  • телескопические трубы;
  • отводы;
  • проходной патрубок и т.п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия. При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

Где:

  • K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
  • Q — производительность газового котла, указанная в техническом паспорте устройства;
  • Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

  • 120 мм для котла мощностью 24 кВт;
  • 130 мм – для 30 кВт;
  • 170 мм – для 45 кВт;
  • 190 мм – для 55 кВт;
  • 220 мм – для 80 кВт;
  • 230 мм – для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

  • для устройств с мощностью менее 3,5 кВт – 140Х140 мм;
  • для устройств с мощностью 3,5-5,2 кВт – 140Х200 мм;
  • для устройств с мощностью 5,2-7,3 кВт – 140Х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще – 1,5 м.

Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

О том, для сооружения дымохода, расскажет следующая статья, с содержанием которой мы рекомендуем ознакомиться.

Выводы и полезное видео по теме

Видео #1. Подробный обзор установки коаксиального дымохода, предназначенного для газового котла, можно посмотреть в этом видео:

Видео #2. Здесь представлена полезная информация о том, как выбрать дымоход, избежав при этом распространенных ошибок:

Видео #3. Ролик об устранении нарушений технологии установки дымохода для газового котла:

Монтаж дымоходной конструкции технически относительно несложен. Нужно спроектировать дымоход, а затем правильно соединить и закрепить его элементы. Но при этом важно соблюдать все строительные требования и нормы, чтобы опасные продукты сгорания выводились в атмосферу и не попадали в жилые помещения.

Появились вопросы по поводу устройства и монтажа дымоходных труб для газового котла, есть замечания к материалу, хотите поделиться опытом в сфере обустройства дымового канала своими руками? Пишите, пожалуйста, комментарии в расположенном под текстом блоке.

sovet-ingenera.com

Дымоход снаружи или внутри дома – Наружный или внутренний дымоход предпочесть?

Добавить комментарий

Ваш адрес email не будет опубликован.
