Производство дымовых трубы для котельных из нержавеющей стали

   Дымовая труба – это конструкция, создающая тягу для отведения продуктов сгорания в атмосферу. Составные части дымовой трубы: вертикальный ствол и отдельные горизонтальные и наклонные участки для присоединения к котлу. Наличие дымохода обязательно у когенерационных установок и котельных.

   Дымовые трубы для котельных представляют собой мощное инженерно-техническое специальное сооружение и требуют проведения сложных расчетов, а также разработки проектно-конструкторской документации. При неграмотном проектировании и установке данной конструкции, ее работа становится некорректной. Возможно оседание сажи, дыма и копоти на внутренних стенках ствола газохода (в дальнейшем он забивается и препятствует выбросу в атмосферу продуктов горения). Исключение таких проблем решается на стадии проектирования – использованием труб с внутренней ровной и гладкой поверхностью, «цепляться» за которую у отходов нет возможности.

   Строить трубы из кирпича — дорого и долго. На смену им пришли модульные конструкции газоотводов, которые изготовлены из нержавеющей стали. В основном, данная конструкция представляет дымовую трубу, как правило, по одному для каждого котла в составе котельной.

  Купить дымовую трубу в «БорКотлоМаш» — это значит получить бесплатные расчеты, грамотный подбор, выгодное ценовое предложение, гарантию на все поставляемое оборудование, полную техническую поддержку и возможность доставки на льготных условиях в Ваш регион до объекта.

Среди требований к конструкции дым отводящих стволов можно выделить:

   Наличие теплоизоляции, которая исключает образование конденсата на внутренней поверхности. Теплоизоляция также влияет на качество тяги и не дает конструкции быстро остывать, тем самым значительно продлевая срок эксплуатации оборудования.

   Правильно подобранное сечение, удовлетворяющее максимальное количество расчетно-отводимых газов.

   Крепление установки. Одно из важнейших требований – оно должно быть надежным. Выбор крепления зависит от исполнения самой трубы.

   Исключение каких-либо сложностей доступа к конструкции при проведении технических работ. В данном случае дымовые трубы оснащаются специальными площадками и лестницами, а также другими полезными дополнениями.

   Применение только высококачественных материалов в процессе изготовления конструкции, а также при ее окраске. Наружная поверхность должна быть устойчива к воздействию агрессивной среды и обеспечивать стойкость к коррозии.

   Все металлические дымовые трубы из нержавеющей стали в основном различаются способом крепления и своей конструкцией.

1. Самонесущие. Изготавливаются из металла и размещаются на фундаменте. Основание трубы имеет ребра жесткости.

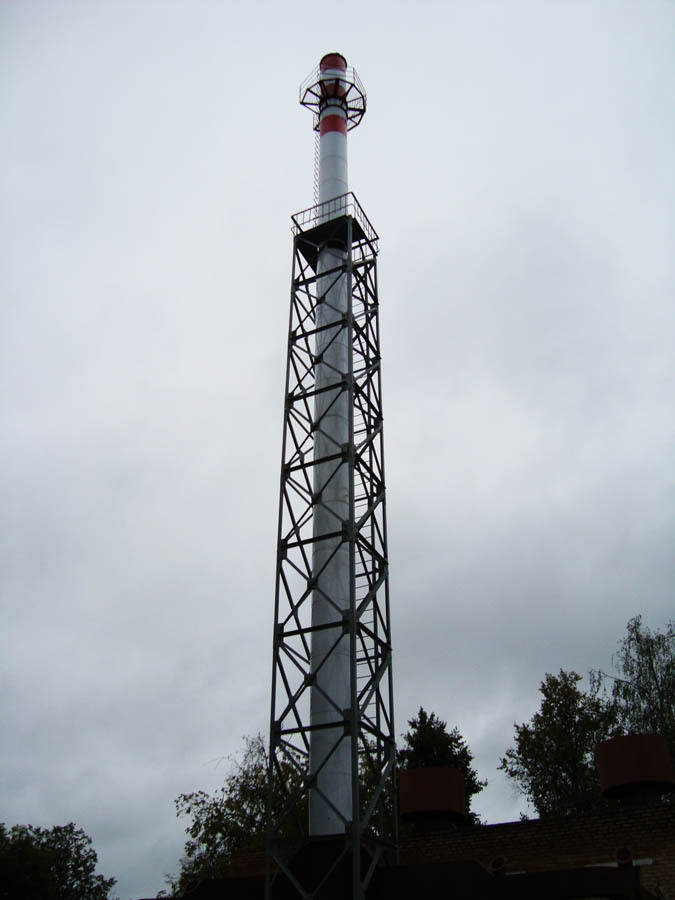

2. Фермовые. Оснащаются металлической конструкцией (фермой), играющей роль равностепенного распределителя нагрузок от стволов дымоходов. В основании фермы расположены опорные стойки, которые соединяются системой раскосов и горизонтальными трубами или уголками.
3. Мачтовые. Поставляются комплектом элементов для сборки и размещаются на несущей мачте.
4. Колонные. Конструкционно это один газоотводящий ствол, внутри которого размещаются от одного до пяти газоходов.
5. Фасадные (настенного крепления). При помощи хомутов и анкерных болтов крепятся к фасаду здания.
6. На растяжках. Система включает в себя одноствольную металлическую трубу, которая удерживается при помощи специальных оттяжек.

Расчет и проектирование дымовой трубы

   Чтобы гарантировать безопасную и стабильную эксплуатацию промышленной дымовой трубы

необходимо на первоначальном этапе подготовить грамотно составленный проект.  Проект должен соответствовать действующим нормам, ветровой нагрузке и сейсмической активности местности, а также всем требованиям Заказчика.

   Проектирование дымовой трубы включает в себя аэродинамический расчет, расчет диаметра, высоты и стойкости конструкции, а также расчеты надежности фундамента и механизма крепления дымохода.

   На эксплуатационные характеристики всей установки большое влияние оказывает оптимальное соотношение диаметра и высоты трубы. Особенно важно учесть этот фактор, когда котлы не оснащены наддувом или дымовыми насосами.

   Тип конструкции (мачтовая, самонесущая) подбирается исходя из таких параметров, как высота трубы, ее место размещения и типа дополнительного крепления.

   Первоначально необходимо собрать исходные данные, чтобы максимально точно выявить требования Заказчика к конструкции оборудования и ее характеристикам.

   После этого происходят предварительные расчеты, определяющие высотные характеристики, габаритные размеры и массу оборудования. На данном этапе формируется стоимость дымовой трубы.

   Далее составляется техническое задание – документ, определяющий состав требований к проекту и являющийся стартовым этапом проектирования.

  Стороны подписывают договор на выполнение проектных работ, после чего проект передается на согласование в органы специального назначения.

Производство дымовых труб для котельных

   В процессе производства промышленных дымовых труб применяются только материалы высокого качества – нержавеющая сталь, оцинкованная сталь, а также утеплители. Все материалы приобретаются у проверенных временем поставщиков.

   В производстве принимают участие опытный инженерный состав и другой персонал высокой квалификации. Высокое качество, стабильность в работе и долговечность поставляемого оборудования достигается за счет использования современного оборудования и отлаженного технологического процесса.

1. Из металлических профилей, опираясь на проектные чертежи, делаются заготовки.
2. Выставляются кондукторы для размещения ключевых деталей. Детали составляются в сборочные узлы и «прихватываются» сваркой.
3. Проходит проверка на отсутствие изгибов и различных искривлений по всей длине. Далее происходит заключительная сварка.
4. Контроль качества. Прохождение данной процедуру служит разрешающей точкой для погрузки и доставки трубы. Без проведения контроля качества погрузка и отправка продукции запрещена.

 Скачать каталог дымовых труб

 Скачать опросный лист на изготовление дымовой трубы.pdf

   ООО «БорКотлоМаш» осуществляет поставку всех типов промышленных дымовых труб из нержавеющей стали для котельных. Наши специалисты готовы произвести все необходимые расчеты и подборы оборудования, а затем подготовить самое функционально эффективное и экономически выгодное предложение.

НАШЕ ЛУЧШЕЕ ПРЕДЛОЖЕНИЕ!

Почему выбирают нас?

Как к Вам обращаться? Телефон:* E-mail:

Пригласить нас в тендер!

Нажимая кнопку «Пригласить нас в тендер!», вы даете согласие на обработку персональных данных

Ваша заявка принята. Наш менеджер свяжется с вами в ближайшее время.

установка котельных труб, высота монтажа, проектирование, чертеж

Содержание:

Нормативы дымовых труб
Расчет дымовой трубы для котельной
Виды дымовых труб
Нормативно-техническая документация

Дымовые трубы котельных представляют собой вертикальные конструкции, обеспечивающие вывод в атмосферу продуктов сгорания топлива. В небольших котельных используется естественная тяга, а в крупных приходится использовать дымовые насосы, позволяющие системе нормально функционировать. В данной статье речь пойдет о дымовых трубах котельных.

Нормативы дымовых труб

Конструктивно любая дымовая труба котельной состоит из фундамента, цоколя и ствола. Ствол изнутри защищается футеровкой, для обустройства которой используется жаростойкий кирпич.

Важный пункт, который необходимо отметить сразу – санитарные нормы и правила предусматривают прямую зависимость между высотой дымовой трубы и расходом топлива. Кроме того, должна также учитываться степень выделения золы из топлива и количество выделяемой серы.

Согласно стандартам, выход дымовой трубы должен находиться как минимум на 5 метров выше коньков всех крыш, расположенных в радиусе 25 метров от местоположения самой трубы.

Установка котельных труб должна выполняться в соответствии с определенными стандартами:

• Конструкции, выполненные из кирпича, должны иметь высоту от 30 до 70 м при диаметре, варьирующемся в пределах от 0,6 м до 8 м;
• Высота железобетонных дымовых труб может достигать 300 м, а диаметр – 10 м;
• Стальные дымовые трубы котельных, выполненные из листовой стали толщиной от 3 до 15 мм, в высоту не могут быть больше 40 м, а в диаметр – от 0,4 до 1 м.

Для металлических сооружений есть и дополнительное правило: если расход многозольного топлива не превышает 5 тонн в сутки, то высота трубы котельной может быть меньше 30 м. Несоблюдение этого правила основательно сократит срок службы дымовой трубы.

Расчет дымовой трубы для котельной

Работоспособность системы напрямую зависит от того, как было выполнено проектирование дымовых труб котельных, включающее в себя следующие действия:

• Анализ постройки;
• Аэродинамический расчет трубы и газового путепровода, расположенного в котельной;
• Подбор оптимальных размеров трубы, необходимых для ее функционирования;
• Расчет скорости движения газов в здании и сравнение полученных результатов с нормативами;
• Расчет естественной тяги в дымовой трубе;
• Проведение расчетов, определяющих прочность и стойкость конструкции;
• Расчет теплотехнических характеристик;
• Выбор типа и способа фиксации трубы;
• Отображение будущей конструкции на чертеже;
• Составление сметы.

Результаты проектирования позволяют создать максимально эффективную конструкцию, способную выполнять все возложенные на нее функции. Читайте также: «Как выполняется расчет дымовой трубы – правила и порядок проведения».

Расчет аэродинамических характеристик дает возможность подобрать оптимальную высоту и диаметр трубы, необходимой для работы системы. Также на этапе проектирования нужно учитывать оборудование, которое будет использоваться в котельной – от этого зависит объем и характер движения газов, способных при неверном расчет разрушить созданную конструкцию.

В котельных нередко используются дымовые насосы и наддувы, обеспечивающие подачу кислорода в систему, и в этом случае высота труба не повлияет на уровень тяги. Совсем другое дело, если дымовая труба котельной будет работать на естественной тяге – высота и диаметр трубы будут оказывать непосредственное влияние на эффективность работы системы.

Впрочем, расчет тяги необходим в любом случае: котельное оборудование выбрасывает в атмосферу немало вредных веществ, поэтому перед тем, как выполнить монтаж дымовой трубы котельной, придется предъявить экологическое обоснование.

На основании полученных данных составляется техническое задание, согласно которому осуществляется подключение газопроводов к трубе и создается чертеж дымовой трубы котельной. В техзадании также отображается информация о фундаменте конструкции и ее заземлении. Для труб нестандартных размеров придется дополнительно разрабатывать индивидуальный паспорт.

Виды дымовых труб

На сегодняшний день для котельного оборудования используются следующие виды дымовых труб:

1. Колонные дымовые трубы. Такие конструкции представляют собой отдельные строения. Несущим элементом трубы в данном случае является обечайка, для производства которой используется высокоуглеродистая сталь. Вся конструкция крепится к анкерной корзине, установленной на фундаменте.
2. Фермовые промышленные трубы. Для фиксации таких труб используется самонесущая ферма, установленная таким же образом, как и в предыдущем случае.
3. Фасадные и околофасадные трубы. Подобные сооружения фиксируются при помощи специальных кронштейнов, закрепленных на раме, которая, в свою очередь, присоединяется к стене с использованием виброизолирующих деталей. Основной вес фасадных труб приходится на собственный фундамент.
4. Бескаркасные самонесущие трубы. Этот вид труб устанавливается прямо на крыше строения и фиксируется в помещении.
5. Мачтовые трубы на растяжках. Еще один вид свободностоящих сооружений, закрепленных посредством анкерной корзины, залитой в фундамент. Газопроводы мачтовых труб крепятся к опоре при помощи хомутов.

Котельные трубы могут иметь как один, так и несколько стволов, что необходимо учитывать при проектировании и расчете будущей конструкции.

Нормативно-техническая документация

Монтаж котельных труб должен выполняться в точном соответствии с требованиями, предъявляемыми нормативными документами:

• Высота конструкции – ОНД №86;
• Степень ветровых нагрузок – СНиП №2. 01.07-85;
• Прочностные характеристики – СНиП №2-23-81;
• Показатели фундамента – СНиП №2.03.01-84 и №2.02.01-83;
• При обустройстве труб для газовых котлов используется СНиП №2-35-76;
• Для электрического котельного оборудования нужно следовать СНиП №11-01-03;
• Планируя создание бетонной дымовой трубы, необходимо отталкиваться от требования СНиП №2.03.01-84;
• В случае изготовления дымовой трубы из стали конструкция должна соответствовать требованиям СП №53-101-98 и ГОСТ 23118-99.

Заключение

Установка дымовой трубы котельной должна сопровождаться очень тщательным и продуманным подходом к работе. Если все этапы создания дымовой трубы были выполнены правильно, то смонтированная конструкция сможет без малейших нареканий проработать весь срок эксплуатации.

Котельная и дымоход — Национальные здания

Последнее обновление пн, 04 июля 2022 | National Buildings

Котельная производит горячую воду или, реже, пар для обогрева здания и нагрева воды для бытовых нужд. Иногда пар также используется для питания абсорбционного холодильного оборудования. Котельная в большом здании обычно содержит не менее двух котлов, так что один может работать, даже если другой чистится или ремонтируется. Все котлы подключены к единому дымоходу. Котельная может быть размещена в любом месте здания; общие места — это подвал, механическое помещение на уровне земли, технический пол или крыша. Он должен располагаться на внешней стене, так как для него требуется впускная решетка для воздуха для горения и дверь или

съемная панель для снятия и замены котлов. Из-за шума и тепла, которые она излучает, котельная должна быть размещена ниже или рядом с такими зонами, как погрузочные доки и вестибюли, которые не будут подвергаться неблагоприятному воздействию. Полезно расположить котельную рядом с установкой охлажденной воды; два объекта часто объединяются в одной комнате. Трубы подачи и обратки горячей воды проходят от котлов через вертикальные шахты на другие этажи здания.

Котлы и связанное с ними оборудование создают очень большие нагрузки на пол, что необходимо учитывать при проектировании несущей конструкции.

Котлы могут работать на газе, электричестве или жидком топливе. Электрические котлы, которые обычно экономичны только в районах с очень низкими затратами на электроэнергию, устраняют необходимость в воздухозаборниках для горения и дымоходе. Как правило, двухнедельный запас топлива для жидкотопливного котла хранится в резервуарах в здании или рядом с ним. Заправочные патрубки должны быть доступны для транспортных средств, подающих масло. Эти резервуары обычно закапывают рядом со зданием, если позволяет место. Если резервуары находятся внутри здания, они должны быть установлены в помещении с естественной вентиляцией, спроектированном таким образом, чтобы оно могло вместить все содержимое резервуара и не допустить утечки содержимого в здание в случае протечки резервуара. Предпочтительно расположение подвала на внешней стене. Масло для котла на верхнем этаже здания закачивается шахтой по трубе из нижних резервуаров.

Приблизительную площадь котельной можно определить по таблице на стр. 190-191. В больших зданиях длинная узкая комната обычно предпочтительнее квадратной. Высота потолка котельной варьируется от минимума 12 футов (3,66 м) для здания среднего размера до максимума 16 футов (4,88 м) для большого здания.

Размер дымохода, связанного с котлами, работающими на топливе, зависит от типа топлива, высоты дымохода, типа используемой тяги (естественной, принудительной или искусственной) и других факторов. В целях предварительного проектирования предусмотрите площадь пола 2 фута х 2 фута (610 кв. мм) для дымохода в очень маленьком здании и 6 футов х 6 футов (1,83 кв. м) в очень большом здании, интерполируя между этими крайними значениями. для зданий других размеров. Имейте в виду, что дымоход проходит через каждый этаж здания над котельной.

ТИПОВАЯ СХЕМА КОТЕЛЬНОЙ
