Двутавровая балка 20К2 входит в серию колонных двутавров, горячекатаной группы.

  • Стандарт: ГОСТ Р 57837;
  • Вес погонного метра: 49,90 кг;
  • Площадь поперечного сечения (Fn): 63,53 cm2;
  • Ближайшие по параметрам колонные двутавры: 20К1, 20К3, 20К4, 20К5, 20К6, 20К7, 20К8.

Размеры профиля

Участок профиля Значение
Высота двутавра (h): 200,0 mm
Ширина полки (b): 200,0 mm
Толщина стенки (s):
8,0 mm
Толщина полки (t): 12,0 mm
Высота стенки двутавра (hw): 176,0 mm
Свес полки (bw): 96,00 mm
Радиус сопряжения (r): 13,0 mm

Величины и значения в осях

Величины профиля в оси X Значение
Момент инерции (Ix): 4 715,63 cm4
Момент сопротивления (Wx): 471,60 cm3
Статический момент полусечения (Sx): 262,75 cm3
Радиус инерции (ix
):
86,15 mm
Величины профиля в оси Y Значение
Момент инерции (Iy): 1 601,53 cm4
Момент сопротивления (Wy): 160,15 cm3
Статический момент полусечения (Sy): 121,91 cm3
Радиус инерции (iy): 50,21 mm

Название серии: Колонные двутавры. Принадлежность профиля к колонной серии отражается в номере двутавра наличием буквы К.

Двутавровые профили серии К (по ГОСТ Р 57837) состоят из 89-ти типоразмеров, разделенных на 6 размерных рядов. Двутавровая балка 20К2 является седьмым типоразмером из 89-ти в серии К (по ГОСТ Р 57837), и вторым — в своём размерном ряду.

Кроме двутавров серии К, в государственном стандарте качества ГОСТ Р 57837 присутствуют следующие серии:

  • Свайные двутавры — серия С;
  • Балочные нормальные двутавры — серия Б;
  • Балочные широкополочные двутавры — серия Ш;
  • Дополнительные балочные двутавры — серия ДБ;
  • Дополнительные колонные двутавры — серия ДК.

Указанные данные двутавра 20К2 соответствуют регламентирующему стандарту качества ГОСТ Р 57837 Двутавры стальные горячекатаные с параллельными гранями полок.

Двутавр 20К2 колонный по ГОСТ Р 57837-2017.

Размеры и геометрические характеристики
  1. Сортамент
  2. ГОСТ Р 57837-2017
  3. Двутавр колонный
  4. 20К2

Размеры профиля

Геометрические характеристики

Высота сечения

h=200,0мм

Ширина сечения

b=200,0мм

Толщина стенки

s=8,0мм

Толщина полки

t=12,0мм

Радиус сопряжения

R=13,0мм

Площадь сечения

A=63,53см2

Масса одного метра сечения

M=49,9кг

Момент инреции относительно оси «x»

Ix=4715,63см4

Момент сопротивления относительно оси «x»

Wx=471,6см3

Статический момент половины сечения

Sx=262,75см3

Радиус инерции относительно оси «x»

ix=86,15см

Момент инерции относительно оси «y»

Iy=1601,53 см4

Момент сопротивления относительно оси «y»

Wy=160,15 см3

Радиус инерции относительно оси «y»

iy=50,21 см

Другие названия:

Балка 20К2

I20К2

Поделиться/сохранить:

Отправить ссылку:

К таблице

15К1

15К2

15К3

15К4

15К5

20К1

20К2

20К3

20К4

20К5

20К6

20К7

20К8

25К1

25К10

25К2

25К3

25К4

25К5

25К6

25К7

25К8

25К9

30К1

30К10

30К11

30К12

30К13

30К14

30К15

30К16

30К17

30К18

30К19

30К2

30К20

30К21

30К3

30К4

30К5

30К6

30К7

30К8

30К9

35К1

35К1. 5

35К10

35К11

35К12

35К13

35К14

35К15

35К16

35К17

35К18

35К19

35К2

35К20

35К21

35К22

35К23

35К24

35К3

35К4

35К5

35К6

35К7

35К8

35К9

40К1

40К10

40К11

40К12

40К13

40К14

40К15

40К16

40К17

40К18

40К19

40К2

40К3

40К4

40К4.5

40К5

40К6

40К7

40К8

40К9

  • Все профили
      • Нормальный (балочный)
      • Широкополочный
      • Колонный
      • Балочный нормальный
      • Балочный широкополочный
      • Колонный
      • Свайный
      • Дополнительной серии балочный
      • Дополнительной серии колонный
      • Нормальный (балочный)
      • Широкополочный
      • Колонный
      • Дополнительной серии
      • С уклоном полок
      • С уклоном полок
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Прямоугольная
      • Квадратная
      • Квадратная специального размера
      • Равнополочный
      • Неравнополочный
      • С параллельными гранями полок
      • С уклоном полок
      • С параллельными гранями полок
      • С уклоном полок
      • Экономичный с параллельными гранями полок
      • Легкой серии с параллельными гранями полок
      • Специальный
      • С уклоном полок
      • С уклоном полок

Горячекатаные открытые секции RU — создайте свое видение

Чтобы оптимизировать наш веб-сайт для вас и иметь возможность постоянно улучшать его, мы используем файлы cookie.
Продолжая использовать наш веб-сайт, вы соглашаетесь на использование файлов cookie. Для получения дополнительной информации ознакомьтесь с нашей Политикой конфиденциальности



Балки колонные

Российские балки колонные
Размеры: ГОСТ 26020-83

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Таблицы, рисунки, чертежи и вся информация на этой странице были тщательно изучены, но не проверены независимым лицом/организацией и предоставляются без какой-либо ответственности. Любые обязательства исключаются из-за ошибочной, неполной или устаревшей информации. Пожалуйста, проконсультируйтесь со своим техническим персоналом и/или с соответствующим институтом стандартизации.

Обозначение Номинальная
Вес
1 м
Размеры Зона
Раздел
  Г ч б т ш т ж Р 1 А
  кг/м мм мм мм мм мм см 2

20К1 41,5 195 200 6,5 10,0 13 52,82
20К2 46,9 198 200 7,0 11,5 13 59,70

23К1 52,2 227 240 7,0 10,5 14 66,51
23К2 59,5 230 240 8,0 12,0 14 75,77

26К1 65,2 255 260 8,0 12,0 16 83,08
26К2 73,2 258 260 9,0 13,5 16 93,19
26К3 83,1 262 260 10,0 15,5 16 105,90

30К1 84,8 296 300 9,0 13,5 18 108,00
30К2 96,3 304 300 10,0 15,5 18 122,70
30K3 108,9 300 300 11,5 17,5 18 138,72

35К1 109,7 343 350 10,0 15,0 20 139,70
35К2 125,9 348 350 11,0 17,5 20 160,40
35К3 144,5 353 350 13,0 20,0 20 184,10

40К1 138,0 393 400 11,0 16,5 22 175,80
40K2 165,6 400 400 13,0 20,0 22 210,96
40K3 202,3 409 400 16,0 24,5 22 257,80
40K4 242,2 419 400 19,0 29,5 22 308,60
40K5 291,2 431 400 23,0 35,5 22 371,00



Балки колонн Файлы .

dwg/.dxf

Перед загрузкой прочтите заявление об отказе от ответственности вверху страницы. Загрузка и использование любых файлов, представленных здесь, без какой-либо ответственности и на свой страх и риск. Предоставленные здесь файлы не должны использоваться без компетентная профессиональная экспертиза лицензированным инженером.
Файлы CAD были созданы с помощью nanoCAD 5.

20K1 (195 x 200)

20K2 (198 x 200)

23K1 (227 x 240)

23K2 (230 x 240)

26K1 (255 x 260 )

26K2 (258 x 260)

26K3 (262 x 260)

30K1 (296 x 300)

30K2 (304 x 300)

30K3 (300 x 300)

35K1 (343 x 350)

35K2 (348 x 350)

35K3 (353 x 350)

40K1 (393 x 400)

40K2 (400 x 400)

40K3 (409 x 400)

40K4 (419 x 400)

40K5 (431 x 400)

All files были созданы тщательно но невозможно исключить все ошибки.
Будем признательны, если вы сообщите нам о найденных вами ошибках. Спасибо.

> наверх

  Для просмотра похожих изображений серии продуктов «Балки-колонны» нажмите: здесь

Металлоторг — прокат

Двутавр доступен в наших различных филиалах, вы можете выбрать нужный вам филиал, тип и размер продукции и заказать онлайн:

Представлены актуальные цены на металл. Двутавр доступен в наших различных филиалах, вы можете выбрать нужный вам филиал, тип и размер продукции и заказать онлайн. Внимание Цены указаны с предоплатой! На партию менее 1 тонны действует наценка, подробнее у менеджера.

Посмотреть цену — Балка

  • Ассортимент двутавров

Балка. Двутавровая балка стандартного профиля из элементов конструкции из черного проката, имеющая поперечное сечение, близкое по форме к букве Н. Балка двутавровая балка прочнее аналогичного квадратного профиля по площади поперечного сечения.Стальная двутавровая балка является одной из самых популярных и широко распространенный вид профилей, используемых в строительстве, изготовлении крупногабаритных металлоконструкций, мостовых конструкций, колонных металлоконструкций, несущих конструкций и подвесных путей. Благодаря высокой прочности их используют в ответственных несущих конструкциях. На сегодняшний день основным производителем двутавра является НТМК (Нижнетагильский металлургический комбинат), выпускающий двутавр по ГОСТ 26020-83, двутавр ГОСТ 8239-89 и по своему ТУ 20-93 немного отличается от ГОСТа.

Ассортимент двутавровых балок

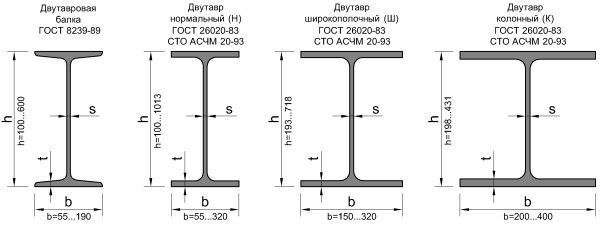

Тройники. Двутавровая балка 20-93 с параллельными кромками полок по соотношению размеров и форме профиля, бывает 3-х типов: нормальная, широкополочная, столбчатая и обозначается индексами Б, Ш, К.
Индекс Б — нормальные двутавры 20Б, 25Б, 30Б, 35Б, 40Б, 45Б, 50Б, 55Б, 60Б, 70Б.
Индекс Ш — балка швеллерная широкополочная 20Ш, 25Ш, 30Ш, 35Ш, 40Ш, 45Ш, 50Ш, 60Ш, 70Ш, 80Ш, 90Ш, 100Ш.
Индекс К — колонная двутавровая балка 20К, 25К, 30К, 35К, 40К

Двутавровая балка ГОСТ 19425-74 является специальной балкой, выпускаемой двух типов, обозначаемых индексом М и С.
Индекс М — балка монорельсовая, в народе именуемая подкрановой балкой специально для подвесных железных дорог 18М, 20М, 24М, 30М, 36М, 45М

Индекс С — балка стальная для армирования шахтных стволов.
Специальные двутавры делятся по точности на:
А — повышенной точности; B-нормальная точность.

Таблица размеров и веса двутавровых балок:
ДВУТАВАРНЫЕ БАЛКИ STO ASCM 20-93 С ПАРАЛЛЕЛЬНЫМИ ПОЛКАМИ

ГОСТ 8239-89 Тройники стальные горячекатаные

Балка 09Г2С производства НТМК (Нижнетагильский металлургический завод) по стандарту 20-93. На сталь, применяемую при изготовлении низколегированных балок, применяются нормы ГОСТ 19281-89 и ГОСТ 27772-88. Сталь 09Г2С соответствует стали для строительных конструкций марки С345. Легирующие (легирующие) компоненты вводят в сталь для повышения прочности конструкции. Преимущество 09Балки G2C заключаются в том, что они не склонны к отпускному охрупчиванию и растрескиванию, а также устойчивы к высоким и низким температурам (от -70 С до 450 С). Металлопрокат Сталь 09Г2С широко применяется в строительстве, производстве крупных металлоконструкций на севере нашей страны из-за низких температур. Купить балку 09Г2С вы можете на любом из наших складов, для этого вам необходимо позвонить менеджеру или оставить заявку. Есть нормальные двутавровые балки 09Г2С 20Б1, 25Б1, 25Б2, 30Б1,30Б2, 35Б1, 35Б2, 40Б1, 40Б2, 45Б1, 45Б2, 50Б1, 50Б2, 55Б1, 55Б2, 60Б2 Широкополочная балка 09Г2С 20Ш2, 25Ш2, 30Ш2, 30Ш3, 35Ш2, 35Ш3, 40Ш2, 40Ш3, 50Ш2, 50Ш3, 60Ш2, 60Ш3.

Балка колонная 09Г2С 20К1, 20К2, 25К1, 25К2, 30К1, 30К2, 35К1, 35К2, 40К1, 40К2, 40К3, 40К4, 40К5.
