Балка 20Б1, 20К1, 20К2, 20Ш1
Характеристики и размеры балки 20
Двутавры с номером профиля 20 типа Б, Ш, К имеют одинаковый номер профиля, соответствующий высоте двутавра (в пределах 200 мм), производятся с параллельными гранями полок и имеет симметричный профиль сечения относительно осей У и Х.
Балка изготавливается в соответствии с ГОСТ 26020, СТО АСЧМ 20-93. Используя справочные данные таблицы 1 СТО АСЧМ 20-93, определим основные отличия двутавров рассматриваемых типов:
№ профиля | h, мм | b, мм | s, мм | t, мм | r, мм | Площадь сечения, см2 | Вес 1 метра длины, кг | I-x, см4 | W-x, см3 | S-x, см3 | ri-x, см | W-y, см3 | ri-y, см | Стоимость в прайс-листе | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Нормальные двутавры | |||||||||||||||
Балка 20Б1 | 200 | 100 | 5,5 |
8 |
11 | 27,16 | 21,3 |
1844 |
184,4 | 104,7 | 8,24 | 133,9 | 26,8 | 2,22 | открыть цены |
Колонные двутавры | |||||||||||||||
Балка 20К1 | 196 | 199 | 6,5 | 10 | 13 | 52,69 | 41,4 | 3846 | 392,5 | 216,4 | 8,54 | 1314,4 | 132,1 | 4,99 | открыть цены |
Балка 20К2 | 200 | 200 | 8 | 12 | 13 | 63,53 | 49,9 | 4716 | 471,6 | 262,8 | 8,62 | 1601,4 | 160,1 | 5,02 | открыть цены |
Широкополочные двутавры | |||||||||||||||
Балка 20Ш1 | 194 | 150 | 6 | 9 | 13 | 39,01 | 30,6 | 2690 | 277,3 | 154,3 | 8,30 | 507,1 | 67,6 | 3,61 | открыть цены |
Как видно из таблицы, двутавровые балки прокатываются 3 типов:
- Балка 20Б1 — относится к нормальным двутаврам с соотношением ширины полок к высоте профиля b/h = 100/200 = 1:2. Это наиболее экономичный профиль с точки зрения металлоемкости. По сравнению с двутаврами типа К и Ш имеет меньшую ширину полок и толщину стенок.
- Двутавры 20К1 и 20К2 относятся к колонным профилям проката с соотношением b/h = 200:195 = 1:0,98 (для профиля К1) и b/h = 200:198 = 1:0,99 (для профиля К2), то есть примерно с соотношением b/h, близким к 1:1. Такая конструктивная особенность придает профилям балок 20К1 и 20К2 хорошую устойчивость относительно оси У.
- Профиль 20Ш1 по конструкции относится к широкополочному типу с соотношением b/h = 150:193 ≈ 1:1,29. Конструктивные особенности балок типа Ш — параллельность граней полок и мощность сечения. Поэтому двутавр 20Ш1 применяется в виде самостоятельного конструктивного элемента – балки, колонны, стержневого элемента тяжелых ферм.
Применение
Нормальные, широкополочные и колонные тавры 20-й серии в зависимости от профиля широко применяются:
- в решетчатых конструкциях
- в качестве поясов стропильных и подстропильных кровельных ферм
- элементов верхних и нижних поясов сварных подкрановых балок
- в поясах ферм пролетных строений эстакад технологических трубопроводов
- в мостостроительных конструкциях.
Как правильно определить стоимость 1 балки
В прайс-листе на сайте АРЕХ METAL приведена цена балки 20Б1 и других типов профиля (20К1, 20К2, 20Ш1) за 1 тонну проката. Используя данную величину и теоретическую массу 1 метра, можно вычислить стоимость двутавра требуемой длины по формуле:
- Стоимость 1 шт = (Вес, кг х Цена за тонну : 1000) х Длина, м
Балка 20К1 — ТрейдСтил
Балка двутавровая 20К1 СТО АСЧМ 20-93
Условные обозначения:
b — ширина полки
h — высота двутавра
S — толщина стенки
R — радиус сопряжения
t — толщина полки
Балка / двутавр 20К1 – колонная двутавровая балка
Колонная балка 20К1 СТО АСЧМ 20-93 , характеристики, параметры
Профиль |
БАЛКА 20К1, Размеры, мм |
Площадь сечения, см2 |
Балка 20К1 вес 1 метра |
Справочные величины для осей |
||||||||||
h |
b |
S |
t |
R |
Ix, см4 |
Wx, см3 |
Sx, см3 |
ix, см |
Iy, см 4 |
Wy, см3 |
iy, см |
|||
Балка 20 К1, двутавр |
196 |
199 |
6,5 |
10 |
13 |
52,69 |
41,4 кг |
3846 |
392,5 |
216,4 |
8,54 |
1314,4 |
132,1 |
4,99 |
|
Балка 20К1, Цена указана в прайс-листе на металлопрокат, или уточняйте у менеджеров.
Балка 20К1 (двутавр 20 К1), КУПИТЬ (заказать) в Компании ТрейдСтил > > >
Данная стальная балка 20К1 производиться согласно СТО АСЧМ 20-93.
СТО АСЧМ 20-93 скачать >>>
Балка стальная изготовлена по техническому условию СТО АСЧМ 20-93.
Данная балка двутавровая изготовлена из обычной нелегированной стали, марки 3сп – С255, 3пс – С 245.
Также такой двутавр 20К1 может изготовляться из низколегированной стали 09Г2С. См.раздел Балка 09Г2С
Металлическая балка 20К1, представляет собой мощную конструкцию, т.к. балки колонные имеют увеличенные размеры полок и толщины полок и перемычки. Форма балки напоминает двойную букву Т или букву Н в разрезе. Особенная форма конструкции двутавра придает ей возможности выдерживать усиленные нагрузки.
Применение двутавровой балки:
Строительство, машиностроение, станкостроение, шахтостроение, перекрытие крыш, строительство гидроэлектростанций.
Применение колонной балки – в основном, для создания надежных колонных конструкций.
Балка / двутавр изготавливается:
— мерной длины — 12м
— немерной длины — до 12м.
Если, кроме балки 20к1, интересуют другие двутавровые балки и/или иной металлопрокат и/или трубная продукция, обращайтесь к нам, отправляйте заявки. Мы обязательно Вам поможем !!!
Телефоны: 8(495)775-09-52, 8(495)700-35-30
E-mail: [email protected], [email protected]
Вес балки 20к1

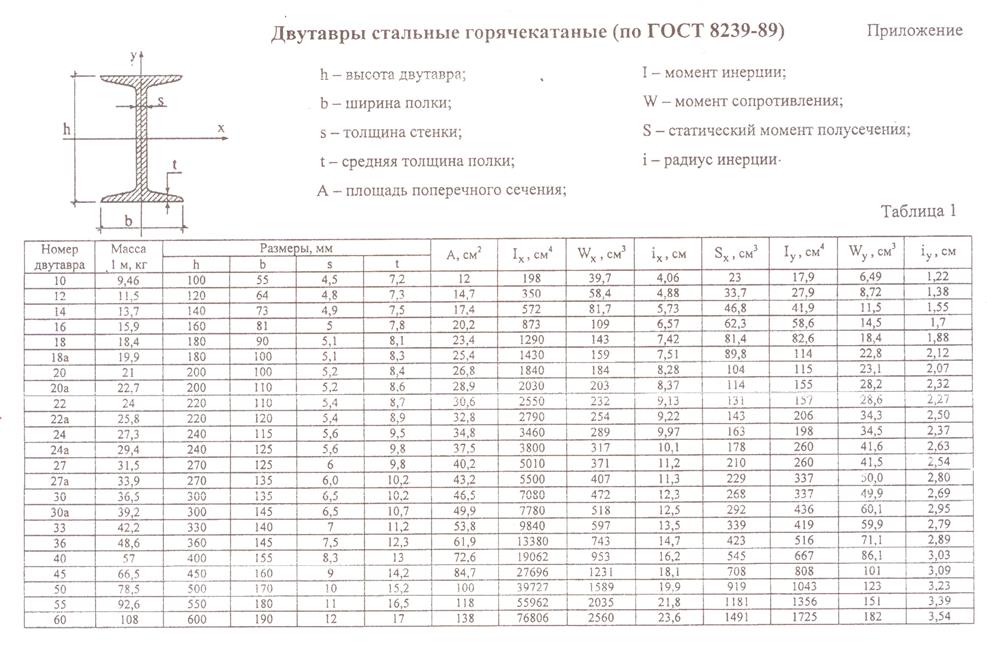

Вес двутавра, балки двутавровой
Теоретический вес, вес метра погонного балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)
Номер двутавра | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
10 | 100 | 55 | 4,5 | 7,2 | 9,46 | 105,7 |
12 | 120 | 64 | 4,8 | 7,3 | 11,5 | 86,96 |
14 | 140 | 73 | 4,9 | 7,5 | 13,7 | 72,99 |
16 | 160 | 81 | 5 | 7,8 | 15,9 | 62,89 |
18 | 180 | 90 | 5,1 | 8,1 | 18,4 | 54,35 |
20 | 200 | 100 | 5,2 | 8,4 | 21 | 47,62 |
22 | 220 | 110 | 5,4 | 8,7 | 24 | 41,67 |
24 | 240 | 115 | 5,6 | 9,5 | 27,3 | 36,63 |
27 | 270 | 125 | 6 | 9,8 | 31,5 | 31,75 |
30 | 300 | 135 | 6,5 | 10,2 | 36,5 | 27,4 |
33 | 330 | 140 | 7 | 11,2 | 42,2 | 23,7 |
36 | 360 | 145 | 7,5 | 12,3 | 48,6 | 20,58 |
40 | 400 | 155 | 8,3 | 13 | 57 | 17,54 |
45 | 450 | 160 | 9 | 14,2 | 66,5 | 15,04 |
50 | 500 | 170 | 10 | 15,2 | 78,5 | 12,74 |
55 | 550 | 180 | 11 | 16,5 | 92,6 | 10,8 |
60 | 600 | 190 | 12 | 17,8 | 108 | 9,26 |
Теоретический вес, вес метра погонного балки нормальной с параллельными гранями полок (ГОСТ 26020-83)
Номер двутавра | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
10Б1 | 117,6 | 64 | 3,8 | 5,1 | 8,7 | 114,9 |
12Б1 | 120 | 64 | 4,4 | 6,3 | 10,4 | 96,2 |
14Б1 | 137,4 | 73 | 3,8 | 5,6 | 10,5 | 95,2 |
14Б2 | 140 | 73 | 4,7 | 6,9 | 12,9 | 77,5 |
16Б1 | 157 | 82 | 4 | 5,9 | 12,7 | 78,7 |
16Б2 | 160 | 82 | 5 | 7,4 | 15,8 | 63,3 |
18Б1 | 177 | 91 | 4,3 | 6,5 | 15,4 | 64,9 |
18Б2 | 180 | 91 | 5,3 | 8 | 18,8 | 53,2 |
20Б1 | 200 | 100 | 5,6 | 8,5 | 22,4 | 44,6 |
23Б1 | 230 | 110 | 5,6 | 9 | 25,8 | 38,8 |
26Б1 | 258 | 120 | 5,8 | 8,5 | 28 | 35,7 |
26Б2 | 261 | 120 | 6 | 10 | 31,2 | 32,1 |
30Б1 | 296 | 140 | 5,8 | 8,5 | 32,9 | 30,4 |
30Б2 | 299 | 140 | 6 | 10 | 36,6 | 27,3 |
35Б1 | 346 | 155 | 6,2 | 8,5 | 38,9 | 25,7 |
35Б2 | 349 | 155 | 6,5 | 10 | 43,3 | 23,1 |
40Б1 | 392 | 165 | 7 | 9,5 | 48,1 | 20,8 |
40Б2 | 396 | 165 | 7,5 | 11,5 | 54,7 | 18,3 |
45Б1 | 443 | 180 | 7,8 | 11 | 59,8 | 16,7 |
45Б2 | 447 | 180 | 8,4 | 13 | 67,5 | 14,8 |
50Б1 | 492 | 200 | 8,8 | 12 | 73 | 13,7 |
50Б2 | 496 | 200 | 9,2 | 14 | 80,7 | 12,4 |
55Б1 | 543 | 220 | 9,5 | 13,5 | 89 | 11,2 |
55Б2 | 547 | 220 | 10 | 15,5 | 97,9 | 10,2 |
60Б1 | 593 | 230 | 10,5 | 15,5 | 106,2 | 9,4 |
60Б2 | 597 | 230 | 11 | 17,5 | 115,6 | 8,7 |
70Б1 | 691 | 260 | 12 | 15,5 | 129,3 | 7,7 |
70Б2 | 697 | 260 | 12,5 | 18,5 | 144,2 | 6,9 |
80Б1 | 791 | 280 | 13,5 | 17 | 159,5 | 6,3 |
80Б2 | 798 | 280 | 14 | 20,5 | 177,9 | 5,6 |
90Б1 | 893 | 300 | 15 | 18,5 | 194 | 5,2 |
90Б2 | 900 | 300 | 15,5 | 22 | 213,8 | 4,7 |
100Б1 | 990 | 320 | 16 | 21 | 230,6 | 4,3 |
100Б2 | 998 | 320 | 17 | 25 | 258,2 | 3,9 |
100Б3 | 1006 | 320 | 18 | 29 | 285,7 | 3,5 |
100Б4 | 1013 | 320 | 19,5 | 32,5 | 314,5 | 3,2 |
Теоретический вес, вес метра погонного балки широкополочной с параллельными гранями полок (ГОСТ 26020-83)
Номер двутавра | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
20Ш1 | 193 | 150 | 6 | 9 | 30,6 | 32,7 |
23Ш1 | 226 | 155 | 6,5 | 10 | 36,2 | 27,6 |
26Ш1 | 251 | 180 | 7 | 10 | 42,7 | 23,4 |
26Ш2 | 255 | 180 | 7,5 | 12 | 49,2 | 20,3 |
30Ш1 | 291 | 200 | 8 | 11 | 53,6 | 18,7 |
30Ш2 | 295 | 200 | 8,5 | 13 | 61 | 16,4 |
30Ш3 | 299 | 200 | 9 | 15 | 68,3 | 14,6 |
35Ш1 | 338 | 250 | 9,5 | 12,5 | 75,1 | 13,3 |
35Ш2 | 341 | 250 | 10 | 14 | 82,2 | 12,2 |
35Ш3 | 345 | 250 | 10,5 | 16 | 91,3 | 11 |
40Ш1 | 388 | 300 | 9,5 | 14 | 96,1 | 10,4 |
40Ш2 | 392 | 300 | 11,5 | 16 | 111,1 | 9 |
40Ш3 | 396 | 300 | 12,5 | 18 | 123,4 | 8,1 |
50Ш1 | 484 | 300 | 11 | 15 | 114,4 | 8,7 |
50Ш2 | 489 | 300 | 14,5 | 17,5 | 138,7 | 7,2 |
50Ш3 | 495 | 300 | 15,5 | 20,5 | 156,4 | 6,4 |
50Ш4 | 501 | 300 | 16,5 | 23,5 | 174,1 | 5,7 |
60Ш1 | 580 | 320 | 12 | 17 | 142,1 | 7 |
60Ш2 | 587 | 320 | 16 | 20,5 | 176,9 | 5,7 |
60Ш3 | 595 | 320 | 18 | 24,5 | 205,5 | 4,9 |
60Ш4 | 603 | 320 | 20 | 28,5 | 234,2 | 4,3 |
70Ш1 | 683 | 320 | 13,5 | 19 | 169,9 | 5,9 |
70Ш2 | 691 | 320 | 15 | 23 | 197,6 | 5,1 |
70Ш3 | 700 | 320 | 18 | 27,5 | 235,4 | 4,2 |
70Ш4 | 708 | 320 | 20,5 | 31,5 | 268,1 | 3,7 |
70Ш5 | 718 | 320 | 23 | 36,5 | 305,9 | 3,3 |
Теоретический вес, вес метра погонного балки колонной с параллельными гранями полок (ГОСТ 26020-83)
Номер двутавра | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
20К1 | 195 | 200 | 6,5 | 10 | 41,5 | 24,1 |
20К2 | 198 | 200 | 7 | 11,5 | 46,9 | 21,3 |
23К1 | 227 | 240 | 7 | 10,5 | 52,2 | 19,2 |
23К2 | 230 | 240 | 8 | 12 | 59,5 | 16,8 |
26К1 | 255 | 260 | 8 | 12 | 65,2 | 15,3 |
26К2 | 258 | 260 | 9 | 13,5 | 73,2 | 13,7 |
26К3 | 262 | 260 | 10 | 15,5 | 83,1 | 12 |
30К1 | 296 | 300 | 9 | 13,5 | 84,8 | 11,8 |
30К2 | 300 | 300 | 10 | 15,5 | 96,3 | 10,4 |
30К3 | 304 | 300 | 11,5 | 17,5 | 108,9 | 9,2 |
35К1 | 343 | 350 | 10 | 15 | 109,7 | 9,1 |
35К2 | 348 | 350 | 11 | 17,5 | 125,9 | 7,9 |
35К3 | 353 | 350 | 13 | 20 | 144,5 | 6,9 |
40К1 | 393 | 400 | 11 | 16,5 | 138 | 7,2 |
40К2 | 400 | 400 | 13 | 20 | 165,6 | 6 |
40К3 | 409 | 400 | 16 | 24,5 | 202,3 | 4,9 |
40К4 | 419 | 400 | 19 | 29,5 | 242,2 | 4,1 |
40К5 | 431 | 400 | 23 | 35,5 | 291,2 | 3,4 |
Вес балки нормальной (СТО АСЧМ 20-93)
Номер профиля | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
20Б1 | 200 | 100 | 5,5 | 8 | 21,3 | 46,9 |
25Б1 | 248 | 124 | 5 | 8 | 25,7 | 38,9 |
25Б2 | 250 | 125 | 6 | 9 | 29,6 | 33,8 |
30Б1 | 298 | 149 | 5,5 | 8 | 32 | 31,3 |
30Б2 | 300 | 150 | 6,5 | 9 | 36,7 | 27,2 |
35Б1 | 346 | 174 | 6 | 9 | 41,4 | 24,2 |
35Б2 | 350 | 175 | 7 | 11 | 49,6 | 20,2 |
40Б1 | 396 | 199 | 7 | 11 | 56,6 | 17,7 |
40Б2 | 400 | 200 | 8 | 13 | 66 | 15,2 |
45Б1 | 446 | 199 | 8 | 12 | 66,2 | 15,1 |
45Б2 | 450 | 200 | 9 | 14 | 76 | 13,2 |
50Б1 | 492 | 199 | 8,8 | 12 | 72,5 | 13,8 |
50Б2 | 496 | 199 | 9 | 14 | 79,5 | 12,6 |
55Б1 | 543 | 220 | 9,5 | 13,5 | 89 | 11,2 |
55Б2 | 547 | 220 | 10 | 15,5 | 97,9 | 10,2 |
60Б1 | 596 | 199 | 10 | 15 | 94,6 | 10,6 |
60Б2 | 600 | 200 | 11 | 17 | 105,5 | 9,5 |
Вес балки широкополочной (СТО АСЧМ 20-93)
Номер профиля | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
20Ш1 | 194 | 150 | 6 | 9 | 30,6 | 32,7 |
25Ш1 | 244 | 175 | 7 | 11 | 44,1 | 22,7 |
30Ш1 | 294 | 200 | 8 | 12 | 56,8 | 17,6 |
30Ш2 | 300 | 201 | 9 | 15 | 68,6 | 14,6 |
35Ш1 | 334 | 249 | 8 | 11 | 65,3 | 15,3 |
35Ш2 | 340 | 250 | 9 | 14 | 79,7 | 12,5 |
40Ш1 | 383 | 299 | 9,5 | 12,5 | 88,6 | 11,3 |
40Ш2 | 390 | 300 | 10 | 16 | 106,7 | 9,4 |
45Ш1 | 440 | 300 | 11 | 18 | 123,5 | 8,1 |
50Ш1 | 482 | 300 | 11 | 15 | 114,2 | 8,8 |
50Ш2 | 487 | 300 | 14,5 | 17,5 | 138,4 | 7,2 |
50Ш3 | 493 | 300 | 15,5 | 20,5 | 156,1 | 6,4 |
50Ш4 | 499 | 300 | 16,5 | 23,5 | 173,4 | 5,8 |
Вес балки колонной (СТО АСЧМ 20-93)
Номер профиля | Размеры, мм | Вес 1 мп, кг | Метров в тонне | |||
h | b | s | t | |||
20К1 | 196 | 199 | 6,5 | 10 | 41,4 | 24,2 |
20К2 | 200 | 200 | 8 | 12 | 49,9 | 20 |
25К1 | 246 | 249 | 8 | 12 | 62,6 | 16 |
25К2 | 250 | 250 | 9 | 14 | 72,4 | 13,8 |
25К3 | 253 | 251 | 10 | 15,5 | 80,2 | 12,5 |
30К1 | 298 | 299 | 9 | 14 | 87 | 11,5 |
30К2 | 300 | 300 | 10 | 15 | 94 | 10,6 |
30К3 | 300 | 305 | 15 | 15 | 105,8 | 9,5 |
30К4 | 304 | 301 | 11 | 17 | 105,8 | 9,5 |
35К1 | 342 | 348 | 10 | 15 | 109,1 | 9,2 |
35К2 | 350 | 350 | 12 | 19 | 136,5 | 7,3 |
40К1 | 394 | 398 | 11 | 18 | 146,6 | 6,8 |
40К2 | 400 | 400 | 13 | 21 | 171,7 | 5,8 |
40К3 | 406 | 403 | 16 | 24 | 200,1 | 5 |
40К4 | 414 | 405 | 18 | 28 | 231,9 | 4,3 |
40К5 | 429 | 400 | 23 | 35,5 | 290,8 | 3,4 |
Смотрите также: Online-калькулятор расчета веса и длинны стального двутавра в зависимости от его вида, номера и размеров.
Сколько весит стальная двутавровая балка? Как рассчитать вес двутавра? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблице расчета веса двутавра в зависимости от размера: высоты и ширины балки. Вес двутавра, теоретический вес 1 метра погонного двутавровой балки, количество метров металлической балки в 1 тонне.
На сайте металлобазы «Аксвил» вы можете купить двутавр, балку двутавровую стальной в Минске оптом и в розницу.
- Просмотренные товары
- Популярные товары
- Акции
Балка двутавровая (двутавр) 20 К1
*-цена двутавровой балки 20К1 указана за тонну с НДС при заказе от 20 и более тонн. На оптовые заказы со склада и транзитные поставки напрямую от производителя действует система скидок от цены прайс-листа. На заказ объемом менее тонны возможно применение розничных цен. Окончательную цену на двутавр 20К1, пожалуйста, уточняйте у менеджера. Также вы можете узнать стоимость балки за метр.
Двутавр горячекатаный 20К1 – колонный с параллельными гранями полок произведен в соответствие с ГОСТ 26020-83 или СТО АСЧМ 20-93 методом горячей прокатки на сталепрокатном стане. В наличии на складе представлены балки, изготовленные из рядовой стали 3.
G Балки, произведенные по вышеуказанным нормативам, в большинстве случаев являются взаимозаменяемыми. В случае необходимости приобретения двутавров по определенному нормативу, при выписке счета не забудьте уточнить у менеджера по какому стандарту продукция в наличии на складе.
Купить двутавр 20К1 вы можете любыми партиями: оптом и в розницу. Минимальный объем отгрузки — один хлыст. Балка со склада поставляется мерной длины 12 метров и упакована в пачки весом от 4 до 9 тонн. Под заказ поставляем продукцию 9, 10 и более 12 метров.
! Отгрузка двутавровой балки немерной длины от 4 до 11,7 метров производится только после согласования с заказчиком.
Посмотреть весь сортамент стальных двутавров, предлагаемый к продаже компанией МЕТАЛЛ-ЭНЕРГИЯ, вы можете, перейдя, в соответствующий раздел по ссылке двутавровая балка.
Чтобы купить металлопрокат и трубы других видов воспользуйтесь нашим каталогом.
ЛУЧШАЯ ЦЕНА НА БАЛКУ – МЕТАЛЛ-ЭНЕРГИЯ
Области применения: строительство гражданских и промышленных зданий (фундаменты, перекрытия, колонны, несущие конструкции), инфраструктурные сооружения (мосты, развязки, эстакады, опоры), производство и монтаж металлоконструкций, тяжелое машиностроение
Потребители: строительные компании, изготовители металлоконструкций, машиностроительные предприятия.
Вместе с двутавровой балкой № 20К1 вы можете приобрести следующие услуги:
- Доставка балки
- Резка балки
- Оцинкование балки
- Изготовление сварной балки
- Изготовление металлоконструкций
Заказать другие двутавры № 20:
Двутавр 20 Б1
Двутавр 20К2
Двутавр 20
Двутавр 20Ш1
МЕТАЛЛ-ЭНЕРГИЯ – ГАРАНТИЯ КАЧЕСТВА МЕТАЛЛОПРОДУКЦИИ И УСЛУГ
Теги: металлическая балка, стальная балка, строительная балка, железная балка, двутавр горячекатаный, колонная балка
Таблицы веса двутавровой балки
Ниже приведены справочные данные удельного веса двутавровых балок различных конфигураций. Для удобства поиска воспользуйтесь ссылками в блоке «Содержание».
Параметры:
- s — толщина стенки;
- h — высота балки;
- b — ширина полки;
- t — толщина полки.
ГОСТ 8239-89 Балка двутавровая с уклоном внутренних граней полок
Номер балки | Размеры | Масса 1 м.п., кг | Метров в тн | |||
h | b | s | t | |||
10 | 100 | 55 | 4.5 | 7.2 | 9.46 | 105.71 |
12 | 120 | 64 | 4.8 | 7.3 | 11.5 | 86.96 |
14 | 140 | 73 | 4.9 | 7.5 | 13.7 | 72.99 |
16 | 160 | 81 | 5 | 7.8 | 15.9 | 62.89 |
18 | 180 | 90 | 5.1 | 8.1 | 18.4 | 54.35 |
20 | 200 | 100 | 5.2 | 8.4 | 21 | 47.62 |
22 | 220 | 110 | 5. 4 | 8.7 | 24 | 41.67 |
24 | 240 | 115 | 5.6 | 9.5 | 27.3 | 36.63 |
27 | 270 | 125 | 6 | 9.8 | 31.5 | 31.75 |
30 | 300 | 135 | 6.5 | 10.2 | 36.5 | 27.4 |
33 | 330 | 140 | 7 | 11.2 | 42.2 | 23.7 |
36 | 360 | 145 | 7.5 | 12.3 | 48.6 | 20.58 |
40 | 400 | 155 | 8.3 | 13 | 57 | 17.54 |
45 | 450 | 160 | 9 | 14.2 | 66.5 | 15.04 |
50 | 500 | 170 | 10 | 15.2 | 78.5 | 12.74 |
55 | 550 | 180 | 11 | 16.5 | 92.6 | 10.8 |
60 | 600 | 190 | 12 | 17.8 | 108 | 9.26 |
ГОСТ 19425-74 Балка специальная
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
14С | 140 | 80 | 5. 5 | 9.1 | 16.9 | 59.17 |
20С | 200 | 100 | 7 | 11.4 | 27.9 | 35.84 |
20Са | 200 | 102 | 9 | 11.4 | 31.1 | 32.15 |
22С | 220 | 110 | 7.5 | 12.3 | 33.1 | 30.21 |
27С | 270 | 122 | 8.5 | 13.7 | 42.8 | 23.36 |
27Са | 270 | 124 | 10.5 | 13.7 | 47 | 21.28 |
36С | 360 | 140 | 14 | 15.8 | 71.3 | 14.03 |
18М | 180 | 90 | 7 | 12 | 25.8 | 38.76 |
24М | 240 | 110 | 8.2 | 14 | 38.3 | 26.11 |
30М | 300 | 130 | 9 | 15 | 50.2 | 19.92 |
36М | 360 | 130 | 9.5 | 16 | 57.9 | 17.27 |
45М | 450 | 150 | 10. 5 | 18 | 77.6 | 12.89 |
ГОСТ 26020-83 Балка нормальная с параллельными гранями полок
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
10Б1 | 117.6 | 64 | 3.8 | 5.1 | 8.7 | 114.9 |
12Б1 | 120 | 64 | 4.4 | 6.3 | 10.4 | 96.2 |
14Б1 | 137.4 | 73 | 3.8 | 5.6 | 10.5 | 95.2 |
14Б2 | 140 | 73 | 4.7 | 6.9 | 12.9 | 77.5 |
16Б1 | 157 | 82 | 4 | 5.9 | 12.7 | 78.7 |
16Б2 | 160 | 82 | 5 | 7.4 | 15.8 | 63.3 |
18Б1 | 177 | 91 | 4.3 | 6.5 | 15.4 | 64.9 |
18Б2 | 180 | 91 | 5.3 | 8 | 18. 8 | 53.2 |
20Б1 | 200 | 100 | 5.6 | 8.5 | 22.4 | 44.6 |
23Б1 | 230 | 110 | 5.6 | 9 | 25.8 | 38.8 |
26Б1 | 258 | 120 | 5.8 | 8.5 | 28 | 35.7 |
26Б2 | 261 | 120 | 6 | 10 | 31.2 | 32.1 |
30Б1 | 296 | 140 | 5.8 | 8.5 | 32.9 | 30.4 |
30Б2 | 299 | 140 | 6 | 10 | 36.6 | 27.3 |
35Б1 | 346 | 155 | 6.2 | 8.5 | 38.9 | 25.7 |
35Б2 | 349 | 155 | 6.5 | 10 | 43.3 | 23.1 |
40Б1 | 392 | 165 | 7 | 9.5 | 48.1 | 20.8 |
40Б2 | 396 | 165 | 7.5 | 11.5 | 54.7 | 18.3 |
45Б1 | 443 | 180 | 7. 8 | 11 | 59.8 | 16.7 |
45Б2 | 447 | 180 | 8.4 | 13 | 67.5 | 14.8 |
50Б1 | 492 | 200 | 8.8 | 12 | 73 | 13.7 |
50Б2 | 496 | 200 | 9.2 | 14 | 80.7 | 12.4 |
55Б1 | 543 | 220 | 9.5 | 13.5 | 89 | 11.2 |
55Б2 | 547 | 220 | 10 | 15.5 | 97.9 | 10.2 |
60Б1 | 593 | 230 | 10.5 | 15.5 | 106.2 | 9.4 |
60Б2 | 597 | 230 | 11 | 17.5 | 115.6 | 8.7 |
70Б1 | 691 | 260 | 12 | 15.5 | 129.3 | 7.7 |
70Б2 | 697 | 260 | 12.5 | 18.5 | 144.2 | 6.9 |
80Б1 | 791 | 280 | 13.5 | 17 | 159.5 | 6.3 |
80Б2 | 798 | 280 | 14 | 20. 5 | 177.9 | 5.6 |
90Б1 | 893 | 300 | 15 | 18.5 | 194 | 5.2 |
90Б2 | 900 | 300 | 15.5 | 22 | 213.8 | 4.7 |
100Б1 | 990 | 320 | 16 | 21 | 230.6 | 4.3 |
100Б2 | 998 | 320 | 17 | 25 | 258.2 | 3.9 |
100Б3 | 1006 | 320 | 18 | 29 | 285.7 | 3.5 |
100Б4 | 1013 | 320 | 19.5 | 32.5 | 314.5 | 3.2 |
Балка широкополочная с параллельными гранями полок
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
20Ш1 | 193 | 150 | 6 | 9 | 30.6 | 32.7 |
23Ш1 | 226 | 155 | 6.5 | 10 | 36. 2 | 27.6 |
26Ш1 | 251 | 180 | 7 | 10 | 42.7 | 23.4 |
26Ш2 | 255 | 180 | 7.5 | 12 | 49.2 | 20.3 |
30Ш1 | 291 | 200 | 8 | 11 | 53.6 | 18.7 |
30Ш2 | 295 | 200 | 8.5 | 13 | 61 | 16.4 |
30Ш3 | 299 | 200 | 9 | 15 | 68.3 | 14.6 |
35Ш1 | 338 | 250 | 9.5 | 12.5 | 75.1 | 13.3 |
35Ш2 | 341 | 250 | 10 | 14 | 82.2 | 12.2 |
35Ш3 | 345 | 250 | 10.5 | 16 | 91.3 | 11 |
40Ш1 | 388 | 300 | 9.5 | 14 | 96.1 | 10.4 |
40Ш2 | 392 | 300 | 11.5 | 16 | 111.1 | 9 |
40Ш3 | 396 | 300 | 12. 5 | 18 | 123.4 | 8.1 |
50Ш1 | 484 | 300 | 11 | 15 | 114.4 | 8.7 |
50Ш2 | 489 | 300 | 14.5 | 17.5 | 138.7 | 7.2 |
50Ш3 | 495 | 300 | 15.5 | 20.5 | 156.4 | 6.4 |
50Ш4 | 501 | 300 | 16.5 | 23.5 | 174.1 | 5.7 |
60Ш1 | 580 | 320 | 12 | 17 | 142.1 | 7 |
60Ш2 | 587 | 320 | 16 | 20.5 | 176.9 | 5.7 |
60Ш3 | 595 | 320 | 18 | 24.5 | 205.5 | 4.9 |
60Ш4 | 603 | 320 | 20 | 28.5 | 234.2 | 4.3 |
70Ш1 | 683 | 320 | 13.5 | 19 | 169.9 | 5.9 |
70Ш2 | 691 | 320 | 15 | 23 | 197.6 | 5.1 |
70Ш3 | 700 | 320 | 18 | 27. 5 | 235.4 | 4.2 |
70Ш4 | 708 | 320 | 20.5 | 31.5 | 268.1 | 3.7 |
70Ш5 | 718 | 320 | 23 | 36.5 | 305.9 | 3.3 |
Балка доп.серии с параллельными гранями полок
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
24ДБ1 | 239 | 115 | 5.5 | 9.3 | 27.8 | 36 |
27ДБ1 | 269 | 125 | 6 | 9.5 | 31.9 | 31.3 |
35ДБ1 | 349 | 127 | 5.8 | 8.5 | 33.6 | 29.8 |
36ДБ1 | 360 | 145 | 12.3 | 18 | 49.1 | 20.4 |
40ДБ1 | 399 | 139 | 6.2 | 9 | 39.7 | 25.2 |
45ДБ1 | 450 | 152 | 11 | 15 | 52. 6 | 19 |
45ДБ2 | 450 | 180 | 7.6 | 13.3 | 65 | 15.4 |
30ДШ1 | 300.6 | 201.9 | 9.4 | 16 | 72.7 | 13.8 |
40ДШ1 | 397.6 | 302 | 11.5 | 18.7 | 124 | 8.1 |
50ДШ1 | 496.2 | 303.8 | 14.2 | 21 | 155 | 6.5 |
Балка колонной с параллельными гранями полок
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
20К1 | 195 | 200 | 6.5 | 10 | 41.5 | 24.1 |
20К2 | 198 | 200 | 7 | 11.5 | 46.9 | 21.3 |
23К1 | 227 | 240 | 7 | 10.5 | 52.2 | 19.2 |
23К2 | 230 | 240 | 8 | 12 | 59.5 | 16. 8 |
26К1 | 255 | 260 | 8 | 12 | 65.2 | 15.3 |
26К2 | 258 | 260 | 9 | 13.5 | 73.2 | 13.7 |
26К3 | 262 | 260 | 10 | 15.5 | 83.1 | 12 |
30К1 | 296 | 300 | 9 | 13.5 | 84.8 | 11.8 |
30К2 | 300 | 300 | 10 | 15.5 | 96.3 | 10.4 |
30К3 | 304 | 300 | 11.5 | 17.5 | 108.9 | 9.2 |
35К1 | 343 | 350 | 10 | 15 | 109.7 | 9.1 |
35К2 | 348 | 350 | 11 | 17.5 | 125.9 | 7.9 |
35К3 | 353 | 350 | 13 | 20 | 144.5 | 6.9 |
40К1 | 393 | 400 | 11 | 16.5 | 138 | 7.2 |
40К2 | 400 | 400 | 13 | 20 | 165. 6 | 6 |
40К3 | 409 | 400 | 16 | 24.5 | 202.3 | 4.9 |
40К4 | 419 | 400 | 19 | 29.5 | 242.2 | 4.1 |
40К5 | 431 | 400 | 23 | 35.5 | 291.2 | 3.4 |
СТО АСЧМ 20-93 Балка нормальная
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
20Б1 | 200 | 100 | 5.5 | 8 | 21.3 | 46.9 |
25Б1 | 248 | 124 | 5 | 8 | 25.7 | 38.9 |
25Б2 | 250 | 125 | 6 | 9 | 29.6 | 33.8 |
30Б1 | 298 | 149 | 5.5 | 8 | 32 | 31.3 |
30Б2 | 300 | 150 | 6.5 | 9 | 36.7 | 27.2 |
35Б1 | 346 | 174 | 6 | 9 | 41. 4 | 24.2 |
35Б2 | 350 | 175 | 7 | 11 | 49.6 | 20.2 |
40Б1 | 396 | 199 | 7 | 11 | 56.6 | 17.7 |
40Б2 | 400 | 200 | 8 | 13 | 66 | 15.2 |
45Б1 | 446 | 199 | 8 | 12 | 66.2 | 15.1 |
45Б2 | 450 | 200 | 9 | 14 | 76 | 13.2 |
50Б1 | 492 | 199 | 8.8 | 12 | 72.5 | 13.8 |
50Б2 | 496 | 199 | 9 | 14 | 79.5 | 12.6 |
55Б1 | 543 | 220 | 9.5 | 13.5 | 89 | 11.2 |
55Б2 | 547 | 220 | 10 | 15.5 | 97.9 | 10.2 |
60Б1 | 596 | 199 | 10 | 15 | 94.6 | 10.6 |
60Б2 | 600 | 200 | 11 | 17 | 105. 5 | 9.5 |
Балка широкополочная
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
20Ш1 | 194 | 150 | 6 | 9 | 30.6 | 32.7 |
25Ш1 | 244 | 175 | 7 | 11 | 44.1 | 22.7 |
30Ш1 | 294 | 200 | 8 | 12 | 56.8 | 17.6 |
30Ш2 | 300 | 201 | 9 | 15 | 68.6 | 14.6 |
35Ш1 | 334 | 249 | 8 | 11 | 65.3 | 15.3 |
35Ш2 | 340 | 250 | 9 | 14 | 79.7 | 12.5 |
40Ш1 | 383 | 299 | 9.5 | 12.5 | 88.6 | 11.3 |
40Ш2 | 390 | 300 | 10 | 16 | 106.7 | 9.4 |
45Ш1 | 440 | 300 | 11 | 18 | 123. 5 | 8.1 |
50Ш1 | 482 | 300 | 11 | 15 | 114.2 | 8.8 |
50Ш2 | 487 | 300 | 14.5 | 17.5 | 138.4 | 7.2 |
50Ш3 | 493 | 300 | 15.5 | 20.5 | 156.1 | 6.4 |
50Ш4 | 499 | 300 | 16.5 | 23.5 | 173.4 | 5.8 |
Балка колонной
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
20К1 | 196 | 199 | 6.5 | 10 | 41.4 | 24.2 |
20К2 | 200 | 200 | 8 | 12 | 49.9 | 20 |
25К1 | 246 | 249 | 8 | 12 | 62.6 | 16 |
25К2 | 250 | 250 | 9 | 14 | 72.4 | 13.8 |
25К3 | 253 | 251 | 10 | 15. 5 | 80.2 | 12.5 |
30К1 | 298 | 299 | 9 | 14 | 87 | 11.5 |
30К2 | 300 | 300 | 10 | 15 | 94 | 10.6 |
30К3 | 300 | 305 | 15 | 15 | 105.8 | 9.5 |
30К4 | 304 | 301 | 11 | 17 | 105.8 | 9.5 |
35К1 | 342 | 348 | 10 | 15 | 109.1 | 9.2 |
35К2 | 350 | 350 | 12 | 19 | 136.5 | 7.3 |
40К1 | 394 | 398 | 11 | 18 | 146.6 | 6.8 |
40К2 | 400 | 400 | 13 | 21 | 171.7 | 5.8 |
40К3 | 406 | 403 | 16 | 24 | 200.1 | 5 |
40К4 | 414 | 405 | 18 | 28 | 231.9 | 4.3 |
40К5 | 429 | 400 | 23 | 35. 5 | 290.8 | 3.4 |
Балка узкополочная
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
31У3А | 309 | 102 | 6 | 8.9 | 28.5 | 35.1 |
31У4А | 313 | 102 | 6.6 | 10.8 | 32.9 | 30.4 |
36У1А | 349 | 127 | 5.8 | 8.5 | 32.9 | 30.4 |
36У2А | 353 | 128 | 6.5 | 10.7 | 39.2 | 25.5 |
41У1А | 399 | 140 | 6.4 | 8.8 | 50.3 | 19.9 |
41У2А | 403 | 140 | 7 | 11.2 | 46.5 | 21.5 |
46У3А | 459 | 154 | 9.1 | 15.4 | 68.8 | 14.5 |
61У1А | 599 | 178 | 10 | 12.8 | 82.7 | 12.1 |
61У2А | 603 | 179 | 10. 9 | 15 | 93.1 | 10.7 |
Балка нормальная специальных размеров
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
31Б1А | 310 | 165 | 5.8 | 9.7 | 38.9 | 25.7 |
31Б2А | 313 | 166 | 6.6 | 11.2 | 44.8 | 22.3 |
31Б3А | 317 | 167 | 7.6 | 13.2 | 52.5 | 19 |
36Б1А | 352 | 171 | 6.9 | 9.8 | 45.1 | 22.2 |
36Б2А | 355 | 171 | 7.2 | 11.6 | 50.7 | 19.7 |
36Б3А | 358 | 172 | 7.9 | 13.1 | 56.8 | 17.6 |
41Б1А | 403 | 177 | 7.5 | 10.9 | 53.7 | 18.6 |
41Б2А | 407 | 178 | 7.7 | 12. 8 | 59.8 | 16.7 |
46Б1А | 457 | 190 | 9 | 14.5 | 74.5 | 13.4 |
46Б2А | 460 | 191 | 9.9 | 16 | 82.2 | 12.2 |
61Б1А | 603 | 228 | 10.5 | 14.9 | 102.5 | 9.8 |
61Б2А | 608 | 228 | 11.2 | 17.3 | 114.3 | 8.7 |
Балка среднеполочная специальных размеров
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
20Д1А | 207 | 133 | 5.8 | 8.4 | 26.7 | 37.5 |
20Д2А | 210 | 134 | 6.4 | 10 | 31.5 | 31.7 |
25Д2А | 258 | 146 | 6.1 | 9.1 | 32.9 | 30.4 |
25Д3А | 262 | 147 | 6.6 | 11 | 38.8 | 25.8 |
Балка колонной специальных размеров
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
12КС | 125 | 125 | 6.5 | 10 | 23.8 | 42 |
15К1С | 150 | 150 | 7 | 10 | 31.5 | 31.7 |
15К1А | 152 | 152 | 5.8 | 6.6 | 22.6 | 44.2 |
15К2А | 157 | 153 | 6.6 | 9.3 | 30.1 | 33.2 |
15К3А | 162 | 154 | 8.1 | 11.6 | 37.4 | 26.7 |
20К2А | 203 | 203 | 7.2 | 11 | 46 | 21.7 |
20К3А | 206 | 204 | 7.9 | 12.6 | 52.2 | 19.2 |
20К4А | 210 | 205 | 9.1 | 14.2 | 59.3 | 16.9 |
20К5А | 216 | 206 | 10.2 | 17.4 | 71.5 | 14 |
20К4С | 200 | 204 | 12 | 12 | 56.2 | 17.8 |
25К1АС | 246 | 256 | 10.5 | 10.7 | 63.5 | 15.7 |
25К4С | 244 | 252 | 11 | 11 | 64.4 | 15.5 |
30К3С | 294 | 302 | 12 | 12 | 84.5 | 11.8 |
31К1АС | 299 | 306 | 11 | 11 | 79.2 | 12.6 |
31К3АС | 308 | 310 | 15.4 | 15.5 | 111.4 | 9 |
35К3С | 338 | 351 | 13 | 13 | 106 | 9.4 |
35К4С | 344 | 354 | 16 | 16 | 131 | 7.6 |
40К9С | 394 | 405 | 18 | 18 | 168 | 6 |
Балка широкополочная специальных размеров
Номер балки | Размеры | Масса 1м, кг | Метров в тонне | |||
h | b | s | t | |||
30Ш2С | 298 | 201 | 9 | 14 | 65.4 | 15.3 |
50Ш2С | 488 | 300 | 11 | 18 | 128 | 7.8 |
Масса двутавра, балки теоретический вес 1 метра погонного (1/мп)
Параметры балки | Длина | Вес метра |
Масса двутавра, балки ГОСТ 8239-93 | ||
Балка 10 | 11.7м,12м | 9,46 кг/м |
Балка 12 | 11.7м,12м | 11,5 кг/м |
Балка 14 | 11.7м,12м | 13,7 кг/м |
Балка 16 | 11.7м,12м | 15,9 кг/м |
Балка 18 | 11.7м,12м | 18,4 кг/м |
Балка 20 | 11.7м,12м | 21 кг/м |
Балка 27 | 11.7м,12м | 31,5 кг/м |
Балка 30 | 11.7м,12м | 36,5 кг/м |
Балка 36 | 11.7м,12м | 48,6 кг/м |
Балка 45 | 11.7м,12м | 57 кг/м |
Вес балки ГОСТ 19425-74 | ||
Балка 24М | 11.7м,12м | 31,5 кг/м |
Балка 30М | 11.7м,12м | 52,2 кг/м |
Балка 36М | 11.7м,12м | 57,9 кг/м |
Балка 45М | 11.7м,12м | 77,6 кг/м |
Масса двутавра, балки АСЧМ 20-93 | ||
Балка 12Б1 | 11.7м,12м | 8,7 кг/м |
Балка 14Б1 | 11.7м,12м | 10,5 кг/м |
Балка 16Б1 | 11.7м,12м | 12,7 кг/м |
Балка 16Б2 | 11.7м,12м | 15,8 кг/м |
Балка 20Б1 | 11.7м,12м | 21,3 кг/м |
Балка 25Б1 | 11.7м,12м | 25,7 кг/м |
Балка 25Б2 | 11.7м,12м | 29,6 кг/м |
Балка 30Б1 | 11.7м,12м | 32 кг/м |
Балка 30Б2 | 11.7м,12м | 46,78 кг/м |
Балка 35Б1 | 11.7м,12м | 41,4 кг/м |
Балка 35Б2 | 11.7м,12м | 49,6 кг/м |
Балка 40Б1 | 11.7м,12м | 56,6 кг/м |
Балка 40Б2 | 11.7м,12м | 66 кг/м |
Балка 45Б1 | 11.7м,12м | 66,2 кг/м |
Балка 45Б2 | 11.7м,12м | 76 кг/м |
Балка 50Б1 | 11.7м,12м | 72,5 кг/м |
Балка 50 Б2 | 11.7м,12м | 83,8 кг/м |
Балка 55Б1 | 11.7м,12м | 89 кг/м |
Балка 55Б2 | 11.7м,12м | 98,3 кг/м |
Балка 60Б1 | 11.7м,12м | 94,6 кг/м |
Балка 60 Б2 | 11.7м,12м | 116 кг/м |
Балка 20Ш1 | 11.7м,12м | 30,6 кг/м |
Балка 20К1 | 11.7м,12м | 41,4 кг/м |
Балка 25Ш1 | 11.7м,12м | 44,1 кг/м |
Балка 25К1 | 11.7м,12м | 62,6 кг/м |
Балка 30Ш1 | 11.7м,12м | 56,8 кг/м |
Балка 30К1 | 11.7м,12м | 87 кг/м |
Балка 35К1 | 11.7м,12м | 109,1 кг/м |
Балка 35Ш1 | 11.7м,12м | 109,1 кг/м |
Балка 40 К1 | 11.7м,12м | 153 кг/м |
Балка 40Ш1 | 11.7м,12м | 88,6 кг/м |
Балка 40Ш2 | 11.7м,12м | 106,7 кг/м |
Балка 45 Ш1 | 11.7м,12м | 125 кг/м |
Балка 50 Ш1 | 11.7м,12м | 116 кг/м |
Балка 50 Ш2 | 11.7м,12м | 140 кг/м |
Балка 60 Ш1 | 11.7м,12м | 139 кг/м |
Балка 60 Ш2 | 11.7м,12м | 173 кг/м |
Балка 70 Ш1 | 11.7м,12м | 168 кг/м |
Балка 70 Ш2 | 11.7м,12м | 192 кг/м |
таблица размеров, вес и их характеристики
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Балка двутавровая: таблица размеров, вес и технические характеристики – это те данные, которые обязательно пригодятся в строительстве объектов гражданского и промышленного назначения. Двутавровые балки достаточно разнообразны в своем исполнении. В данной статье представлена информация о преимуществах профилей из разного материала, их размерах и модификациях.
Специфическая форма двутавровой балки повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку
Особенности конструкции двутаврового профиляДвутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении.
Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами
Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.
Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.
Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.
Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля
В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.
Особенности изготовления двутавровых профилейВажно! Балки из углеродистой стали рассчитаны на применение внутри помещения, где исключается воздействие неблагоприятных погодных условий. Для проведения наружных работ или при повышенных требованиях к прочности конструкции следует использовать балки из низколегированной стали.
Двутавровые профили производят согласно утвержденным нормативным документам. ГОСТом 26020-83 определяются моменты, связанные с изготовлением профилей с параллельными гранями. Аспекты изготовления профилей специализированного назначения регламентированы ГОСТом 19425-74. Особенности выполнения профилей с наклоненными гранями обозначены в ГОСТе 8239-89.
Производство двутавровой балки осуществляется посредством сварки трех основных элементов, в результате получаются поясные швы
Изготовление своими руками двутавровой балки из металла практически невозможно. Процесс производства осуществляется на специализированном оборудовании методом горячего прокатывания. Заготовкой для изделия служат блюмы, которые обрабатываются при температуре около 1200 ℃. Специфическая форма профиля повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку и равномерно распределять ее по всей поверхности конструкции.
Существует и другой способ производства двутавровых профилей – сварочный, когда три элемента профиля соединяют с помощью сварки. Данный процесс полностью автоматизирован. Сварные двутавры имеют меньшее поперечное сечение в сравнении с монолитными балками. Также здесь можно сочетать различные марки стали, укрепляя только «нужные» участки, что, в свою очередь, позволяет уменьшить общую стоимость профиля.
Двутавр 10: размеры, характеристики, сфера примененияДвутавровый профиль №10 – самый миниатюрный представитель данных конструкций. Несмотря на небольшую массу, изделие довольно жесткое. Такой профиль отличается повышенной устойчивостью к нагрузкам, высокой надежностью и стабильностью геометрических характеристик на период эксплуатации.
Двутавровый профиль №10 имея небольшой вес, достаточно устойчив к ударным и весовым нагрузкам
Двутавр 10 используется как прочное перекрытие каркасов при строительстве малоэтажных конструкций, укреплении сооружений или для возведения опоры, а также изделие применяется в оформлении вертикальных колонн. Параметры данного профиля невелики. Полная высота двутавра составляет 100 мм. По ширине профиль достигает 55 мм. Стенка имеет толщину 4, 5 мм, а полка – 7,2 мм. Весит метр двутаврового профиля в этой модификации 10 9, 46 кг. Десятый двутавр может быть изготовлен длиной от 4 м до 12 м.
По положению граней выделяют наклонные и параллельные двутавры. Они имеют соответствующую маркировку, где «У» – профиль с уклоном граней и «П» – балка, в которой грани расположены параллельно.
Двутавр 12: размеры и масса профиля, маркировкаДанный тип профиля изготавливают в соответствии с положениями ГОСТа 8239-89. Он представлен в нескольких вариациях. Маркировка определяет особенности изделия. Так, буква «Б» обозначает грани полок без наклона на стандартных двутаврах. Маркировка «Ш» указывает на параллельность граней полок на широкополочных профилях. Буква «К» характеризует колонные двутавры. Узкополочные профили маркируются пометкой «У», а среднеполочные балки имеют индекс «Д».
В сравнении с № 10, двутавровая балка № 12 способна выдерживать более значительные несущие нагрузки, прогибы и сжатие
Полная высота профиля 12 размера составляет 120 мм. Его общая ширина равна 64 мм. Стенка изделия по толщине равна 4, 8 мм, а перемычка — 7, 3 мм. Погонный метр такого двутавра весит 11,54 кг.
Двутавр 14: размеры и особенности конструкцииВажно! Приведенные размерные данные носят ознакомительный характер, они являются справочными и формируются исходя из номинального размера при плотности металла 7,85 г/см³.
Двутавровый профиль № 14 изготовлен в соответствии положениям, предписанным в ГОСТе 8239-89. Его рекомендуется использовать при строительстве несущих конструкций в промышленных и жилых зданиях, в строительстве мостов, а также в отраслях машиностроения. Материал демонстрирует высокую устойчивость к неблагоприятным воздействиям окружающей среды, огнеупорность, а также не боится различного рода микроорганизмов. С помощью таких конструкций можно достичь снижения стоимости монтажа и сокращения времени строительства.
Двутавр 14, размеры которого идеальны для использования в строительстве перекрытий, применяют в создании ЖБК с умеренными и незначительно повышенными нагрузками
Полная высота такого профиля (с толщиной полок) составляет 140 мм. Балка имеет ширину, равную 73 мм, стенка перемычки – 4, 9 мм. Общая толщина полки достигает 7,5 мм. По весу метровый двутавр равен 13, 68 кг. Двутавровая балка такого типа имеет разновидности.
Таблица двутавров № 14 наглядно это демонстрирует:
Вид профиля | Ширина, мм | Высота, мм | Толщина полки, мм | Толщина стенки, мм | Масса 1 м длины, кг |
14 | 73 | 140 | 7,5 | 4,9 | 13,68 |
14С | 80 | 140 | 9,1 | 5,5 | 16,9 |
14Б1 | 73 | 137,4 | 5,6 | 3,8 | 10,5 |
14Б2 | 73 | 140 | 6,9 | 4,7 | 12,9 |
Двутавр 16 размера, модификации и сфера применения
Производство двутавровой балки этого размера регламентирует госстандарт. Сфера ее применения достаточно широка: объекты промышленного и жилого назначения, павильоны, колонны, хранилища, мосты и пр.
Двутавровые профили № 16 бывают нескольких видов. Технически возможно изготовить балки, где грани полок параллельны, профили с наклоном внутренней грани от 6% до 12% и с наклоном от 12% до 16%. Также производят сварные профили, где верхняя и нижняя полки присоединяются к основанию. Как вариация такого профиля встречается нестандартный двутавр, где ширина верхней и нижней полок отличается.
Двутавр 16, размеры которого способны обеспечить высокую жесткость, используется для возведения конструкций с длительными статическими и проектными нагрузками
Двутавры с уклоном до 12% представляют собой усиленную модификацию профиля и подходят для повсеместного применения. Профили с уклоном 12% имеют маркировку «М». Они предназначены для использования при монтаже подвесных путей. Профили, обозначенные буквой «С», характеризуются наклоном внутренних полок 16%. Их используют для укрепления или армирования шахтовых стволов.
Двутавр 16 имеет полную высоту 160 мм. Общая ширина балки равна 81 мм. Стенка профиля по толщине составляет 5 мм. Показатель средней толщины полки – 7, 8 мм. Весит один метр двутавра по ГОСТу 15, 89 кг.
Двутавровый профиль № 18: отличительные особенности и вес двутавраЭтот вид профиля относят к прокату фасонного типа – к категории монорельсовых балок. Двутавр 18 принято считать универсальным, поскольку он применим во всех отраслях строительства. Основные его преимущества – жесткость, прочность, износоустойчивость.
Как и предыдущие типы балок, двутавр № 18 изготовлен в соответствии госстандарта 8239-89. Это изделие выполнено в Н-образной форме и представлено в двух вариантах. Различают двутавр стандартной и повышенной точности. Профиль обычной точности имеет высоту 180 мм, ширину 90 мм, значение толщины стенки — 5,1 мм и средней толщины перемычки — 8,1 мм. Вес 18 двутавра в метровой балке составляет 18, 35 кг. Балка повышенной точности характеризуется своими отличительными особенностями. В маркировке присутствует буква «А». Размеры двутавра 18 в этом варианте несколько отличаются. Полная высота профиля составляет 180 мм. Общая ширина равна 100 мм. Перемычка имеет толщину 5, 1 мм, показатель толщины полки равен 8,3 мм. Весит двутавровая балка № 18 19, 92 кг.
Балку двутавровую № 18 используют при закладке фундамента, создании опорных площадей, а также в качестве армирующих элементов
Технические показатели, размер и вес двутавра 20Полезный совет! Чтобы быстро разобраться в маркировке профиля, достаточно знать принцип надписи: первые цифры – высота профиля, буквы – тип балки и цифра в конце – размер балки в данной серии.
Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.
Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.
Как вариант такой двутавр может быть изготовлен из сварных балок. Важно отметить, что он имеет более широкую сферу применения.
Двутавровая балка № 20 предназначена для строительно-монтажных работ и укрепления секций корпуса здания
Классификация профилей и возможные размеры двутавровой балки 20Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.
Статья по теме:
Блоки ФБС: размеры и характеристики универсального строительного материала
Характеристика строительного материала. Рекомендации по выбору габаритов изделия. Производители ФБС блоков. Монтаж фундамента.
Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.
Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом
Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.
Возможные размеры и вес двутавровой балки – таблицаРазмеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м.
Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:
Вид профиля | Ширина, мм | Высота, мм | Толщина полки, мм | Толщина стенки, мм | Вес 1 м длины, кг |
20Б1 | 100 | 200 | 8,5 | 5,6 | 22,4 |
20Ш1 | 150 | 193 | 9 | 6,0 | 30,6 |
20К1 | 200 | 195 | 10 | 6,5 | 41,5 |
Технические характеристики и размеры двутавра 22
Двутавровый профиль № 22 имеет обширное применение во всех отраслях строительства. Часто его используют как несущую конструкцию возводящейся постройки. Изделие характеризуется прочностью, длительным эксплуатационным сроком, а также устойчивостью к любым погодным условиям.
Размеры двутавра 22 отличаются в зависимости от типа изделия. Балки изготавливаются в двух вариациях – стандартной и повышенной точности. Балка обычной точности имеет полную высоту 220 мм. Общая ширина профиля составляет 110 мм при толщине 5, 4 мм. Значение средней толщины перемычки – 8, 7 мм. Погонный метр профиля этой модификации весит 24, 04 кг.
Двутавровые балки № 22 изготавливаются в двух вариациях – стандартной и повышенной точности
Высота двутаврового профиля повышенной точности составляет 220 мм при ширине, равной 120 мм. Стенка профиля имеет толщину 5, 4 мм, а полка – 8, 9 мм. Балка длиной 1 метр весит 25, 76 кг.
Двутавр № 24: характеристики и размеры двутавровой балки, ее модификацииОбратите внимание! Двутавровые балки № 22 также варьируются по степени прочности проката. Выделяют высокую (маркировка «А»), повышенную (индекс«Б») и обычную (маркировка «В») точность.
Этот профиль, как и другие двутавры, характеризуется рядом достоинств. Среди них можно выделить надежность, длительный эксплуатационный срок, устойчивость к погодным катаклизмам. Использование двутавровых балок исключает опасность разрушения конструкций из-за неблагоприятных факторов окружающей среды. Выполняется он согласно критериям, прописанным в ГОСТе 8239-89.
Размеры двутавра 24 отличаются в зависимости от типа балки. Профиль может быть обычной и повышенной точности. Значение высоты двутавровой балки обычной точности составляет 240 мм. Показатель ширины полки равен 115 мм, стенки – 5,6 мм при толщине полки 9, 5 мм. Метровая балка этого вида имеет массу 27, 34 кг.
Балка двутавр № 24 — это первичный вид стальных конструкций, которые используются при строительстве как промышленных зданий, так и зданий гражданского назначения
Двутавр с индексом «А» (повышенная точность) по высоте равен 240 мм. Профиль характеризуется более широкой полкой (125 мм) и толстой стенкой (5,6 мм). В толщину перемычка увеличена до 9, 8 мм. Весит такая балка 29, 4 кг.
Двутавр с маркировкой «М» (используемый для конструкции подвесных путей) имеет наклон внутренней грани менее 12%. Размеры двутавра 24м таковы: общая высота балки – 240 мм, значение полной ширины – 110 мм. Перемычка имеет толщину 8, 2 мм, а полка – 14 мм. Метровая балка этого типа весит 38, 3 кг.
Характеристики и вес балки двутавровой № 25Профиль двутавровый № 25 применяется при строительстве гражданских и производственных объектов, для формирования несущих тяжелонагруженных конструкций, каркасов сооружений и пр. Изготавливается из нелегированного или низколегированного металла в различном исполнении. Вполне естественно, что размеры двутавра 25 в каждом варианте несколько отличаются.
25Б1 – нормальная двутавровая балка. Размеры двутавра 25б1 по высоте составляют 248 мм. Показатель ширины полки — 124 мм, толщины – 8 мм. Показатель толщины стенки равен 5 мм. Метровый профиль весит 21,3 кг.
Двутавровая балка № 25 изготавливается из нелегированного или низколегированного металла в различном исполнении
25Ш1 – двутавровый профиль с широкими полками. Размеры двутавра 25ш1 таковы: высота профиля – 244 мм, его ширина – 175 мм. Перемычка имеет среднюю толщину 7 мм, а полка – 11 мм. Метровая балка двутавра № 25 весит 44,1 кг.
Таблица двутавровых балок № 25 другой модификации демонстрирует размерные характеристики изделия:
Вид профиля | Ширина, мм | Высота, мм | Толщина полки, мм | Толщина стенки, мм | Вес 1 м длины, кг |
25Б2 | 125 | 250 | 9 | 6 | 29,6 |
25К1 | 249 | 246 | 12 | 8 | 62,6 |
25К2 | 250 | 250 | 14 | 9 | 72,4 |
Особенности профиля, размеры и вес двутавра 30
Производство двутаврового профиля № 30 регламентируется нормативной документацией, о которой было упомянуто выше. Данные двутавры производят в двух модификациях: обычный двутавр и двутавр с повышенной точностью (имеет маркировку «А»).
Нужно обратить внимание, что размеры двутавра 30, как и профилей другого размера, отличаются в зависимости от точности. Соответственно изменяется и вес изделия, что для некоторых строений имеет принципиальное значение.
Стальная балка № 30 максимально устойчива к деформации и выдерживает колоссальные нагрузки
Метровая балка 30Б1 весит 32,9 кг. Размеры двутавра 30б1 следующие: высота металлической балки равна 296 мм, ее ширина – 140 мм. Стенка по толщине составляет 4,8 мм, полка – 5,8 мм. Длина профиля 30б1 составляет от 4 м до 12 м.
Размеры двутавра 30ш1 иные. Профиль имеет высоту 291 мм, значение ширины полки – 200 мм, размер толщины перемычки – 8 мм и толщину одной полки – 11 мм. Длина балки варьируется от 4 м до 13 м. Профиль длиной 1 метр весит 36,48 кг.
Двутавровый профиль повышенной точности имеет высоту 300 мм, ширину 145 мм, толщину перемычки 6, 5 мм. Показатель толщины одной полки составляет 10,7 мм. При этом масса метрового двутавра повышенной прочности равна 39,17 кг.
Балка 30 см применяется в строительстве мощных подъемных механизмов, опорных конструкций и в строительстве стволов шахт
Тридцатый двутавр: таблица размеровДвутавровый профиль № 30 используется при возведении крупных строительных объектов сложной архитектуры. Поэтому существует несколько «колонных» модификаций балки этого размера. Для возможности точного определения требуемых материалов существует удобная таблица: вес двутавра и его размерные характеристики указаны для каждого типа конкретного профиля.
Вид профиля | Высота, мм | Толщина стенки, мм | Ширина, мм | Толщина полки, мм | Вес 1 м длины, кг |
30К1 | 298 | 9 | 299 | 14 | 87 |
30К2 | 300 | 10 | 300 | 15 | 94 |
30К3 | 300 | 15 | 305 | 15 | 105,8 |
30К4 | 304 | 11 | 301 | 17 | 105,8 |
Двутавр 36м: размеры и характеристики профиля
Двутавровый профиль 36М представляет собой специальную горячекатаную конструкцию для подвесных путей. Такие изделия используются для формирования опорных конструкций перекрытий или в постройках с большими пролетами.
Двутавровые балки имеют ряд преимуществ, что делает их незаменимым элементом в строительстве
В данном варианте наклон внутренней грани не превышает 12 %. Производство изделия выполняется согласно положениям госстандарта 19425-74. Параметры профиля следующие: высота – 360 мм при полной ширине 130 мм. Показатель толщины перемычки в этом профиле равен 9, 5 мм, значение толщины одной полки – 16 мм. Метровый профиль 36М весит 57, 9 кг.
Двутавр 40: размеры и особенности двутавровой балкиДанная модификация профиля представляет собой широкополочную балку с нормальной толщиной граней. Изделие используется в строительстве крупных конструкций для формирования несущих опор. Демонстрирует отличную устойчивость к высоким температурам, кислотной среде.
Размеры двутавра 40ш1 по ГОСТу 26020-83 имеют следующие показатели: высота – 388 мм, полная ширина – 300 мм. Перемычка широкопрофильной балки 40ш1 имеет толщину 9, 5 мм, значение общей толщины полки равно 14 мм. Весит стальная широкополочная балка этой модификации 96, 1 кг (из расчета на один метр изделия).
Двутавровую балку № 40 чаще всего используют при возведении зданий в сейсмически активных регионах
Формулы для определения требуемого веса двутавраРасчет массы двутаврового профиля следует начинать с определения веса погонного метра. Проще всего найти данную величину в справочной таблице сортамента ГОСТа, однако могут быть неточности из-за плотности металла.
Для самостоятельного расчета массы балок нужно учитывать показатели площадей полки и стенки, плотность стали. Чтобы определить расстояние между полками, следует руководствоваться формулой: L=h-2×t. Расчет площади полки происходит в соответствии с математическим выражением: SП = b×t. Для определения площади стенки используем формулу: SС = L×S. Для вычисления сечения – S = Sс + 2×Sп. Полученный показатель сечения следует умножить на среднюю плотность стали, которая равна 7850 кг/м³. Все данные предварительно следует перевести в квадратные метры. S – толщина стенки профиля, h – высота балки, b – размер полки, t обозначает среднюю толщину полки, L – длина проката.
Полезный совет! Чтобы упростить процесс просчета и сэкономить время, можно воспользоваться калькулятором двутавровой балки.
Чтобы расчитать массу двутаврового профиля, нужно сначала определить вес погонного метра
Балка двутавровая: таблица размеров, вес и размерные характеристики профилейСовременное производство позволяет изготавливать профили различных размеров, из большого количества материалов и в разнообразной конфигурации. Есть возможность выполнения двутавровых балок по индивидуальным параметрам.
Данная статья содержит описание наиболее распространенных в строительстве двутавровых балок. Для наглядности представленной информации и возможности визуального сравнения предлагается таблица размеров двутавровых балок:
Вид профиля | Ширина мм | Высота мм | Толщина полки, мм | Толщина стенки, мм | Кол-во метров в 1 тонне | Масса 1 м длины, кг |
10 | 55 | 100 | 7,2 | 4,5 | 105,7 | 9,456 |
12 | 64 | 120 | 7,3 | 4,8 | 86,62 | 11,54 |
14 | 73 | 140 | 7,5 | 4,9 | 73,09 | 13,68 |
16 | 81 | 160 | 7,8 | 5 | 62,94 | 15,89 |
18 | 90 | 180 | 8,1 | 5,1 | 54,50 | 18,35 |
18а | 100 | 180 | 8,3 | 5,1 | 50,20 | 19,92 |
20 | 100 | 200 | 8,4 | 5,2 | 47,53 | 21,04 |
20а | 110 | 200 | 8,6 | 5,2 | 44,08 | 22,69 |
22 | 110 | 220 | 8,7 | 5,4 | 41,06 | 24,04 |
22а | 120 | 220 | 8,9 | 5,4 | 38,82 | 25,76 |
24 | 115 | 240 | 9,5 | 5,6 | 36,57 | 27,34 |
24а | 125 | 240 | 9,8 | 5,6 | 34,02 | 29,40 |
27 | 125 | 270 | 9,8 | 6 | 31,71 | 31,53 |
27а | 135 | 270 | 10,2 | 6 | 29,51 | 33,88 |
30 | 135 | 300 | 10,2 | 6,5 | 27,41 | 36,48 |
30а | 145 | 300 | 10,7 | 6,5 | 25,53 | 39,17 |
33 | 140 | 330 | 11,2 | 7 | 23,67 | 42,25 |
36 | 145 | 360 | 12,3 | 7,5 | 20,60 | 48,55 |
40 | 155 | 400 | 13 | 8,3 | 17,56 | 56,96 |
45 | 160 | 450 | 14,2 | 9 | 15,04 | 66,50 |
50 | 170 | 500 | 15,2 | 10 | 12,72 | 78,64 |
55 | 180 | 550 | 16,5 | 11 | 10,79 | 92,66 |
60 | 190 | 190 | 17,8 | 12 | 9,263 | 108,0 |
Таблица размеров двутавра, цена за метр погонный
Экономичность производства двутавровых профилей позволяет выпускать продукцию по доступной для потребителя цене. Высокая надежность изделий при относительно низкой стоимости формирует повышенный спрос на двутавры в широких сферах строительства.
Экономичность изготовления двутавровых профилей позволяет выпускать продукцию по приемлемой цене
Стоимость двутаврового профиля формируется из расчета цены на металл и количества расходного материала, требуемого для изготовления балки. Стоимость просчитывается за каждый метр профиля.
Приобрести двутавры сегодня несложно, гораздо труднее подобрать двутавровые профили, максимально точно отвечающие запросам возводящегося объекта. Руководствуясь данными, представленными в статье, можно сориентироваться в типе, количестве материалов и значительно сэкономить время на расчетах.
- Главная
-
Уголок
- Равнополочный
- Неравнополочный
- Швеллер
-
Двутавр
- Балочный
- Широкополочный
- Колонный
- Дополнительный
- Специальный
-
Труба профильная
- Квадратная
- Прямоугольная
- Круглая
- Овальная
- Плоскоовальная
-
Труба круглая
- Общего назначения
- Электросварная
- Горячедеформированная
- Холоднодеформированная
- Нержавеющая
- Труба ВГП
- Тавр
☰ Сортаменты
Страница не найдена
Возможно, она была перемещена, или вы просто неверно указали адрес страницы.
Новости компании Компания СТРОЙИНСТАЛЬ увеличивает поставки металлопроката в страны СНГ уже с 12.04.2011г. 26.08.2020Профкомплект закупил линию продольно-поперечной резкиКомпания Профкомплект (Санкт-Петербург) приобрела линию продольно-поперечной резки. Предыдущая подобная линия была утрачена в связи с пожаром в мае т.г. Однако клиенты, которых компания обслуживает уже более восьми лет, как резчики рулонного металлопроката, высказали пожелания о возврате удобной услуги перемотки рулонов, отмотки с резкой, деления на 625 мм штрипс и т. д… 26.08.2020БМК-Калининград: Металлообработка бьет рекордыВнутренние показатели отдела металлообработки Балтийской металлургической компании постоянно растут, как растет спрос на токарно-фрезерные, сварочные и сверловочные работы. Действительно, обработать имеющийся металл, приспособить его к возникшим индивидуальным потребностям гораздо проще, чем довольствоваться готовыми стандартными решениями… 26.08.2020Брок-Инвест-Сервис открыл офис продаж в ЛипецкеБрок-Инвест-Сервис в рамках развития регионального направления бизнеса в августе 2011 г. открыл новый офис продаж в Липецке… 26.08.2020УралСибМет приглашает на 2-й Кубок по мини-футболу3 сентября 2011 года ТПК УралСибМет в Иркутске проведет 2-й ежегодный турнир по мини-футболу на кубок компании… 26.08.2020″Силовые машины» отгрузили вторую партию оборудования для Саяно-Шушенской ГЭСОАО «Силовые машины» осуществило отгрузку второй партии крупногабаритного оборудования, предназначенного для восстановления Саяно-Шушенской ГЭС. |
Таблицы веса двутавровой балкиНиже приведены справочные данные удельного веса двутавровых балок различных конфигураций. Для удобства поиска воспользуйтесь ссылками в блоке «Содержание». Параметры:
ГОСТ 8239-89 Балка двутавровая с уклоном внутренних граней полок
ГОСТ 19425-74 Балка специальная
ГОСТ 26020-83 Балка нормальная с параллельными гранями полок
Балка широкополочная с параллельными гранями полок
Балка доп.серии с параллельными гранями полок
Балка колонной с параллельными гранями полок
СТО АСЧМ 20-93 Балка нормальная
Балка широкополочная
Балка колонной
Балка узкополочная
Балка нормальная специальных размеров
Балка среднеполочная специальных размеров
Балка колонной специальных размеров
Балка широкополочная специальных размеров
Вес двутавра, балки двутавровойТеоретический вес, вес метра погонного балки двутавровой с уклоном внутренних граней полок (ГОСТ 8239-89)
Теоретический вес, вес метра погонного балки нормальной с параллельными гранями полок (ГОСТ 26020-83)
Теоретический вес, вес метра погонного балки широкополочной с параллельными гранями полок (ГОСТ 26020-83)
Теоретический вес, вес метра погонного балки колонной с параллельными гранями полок (ГОСТ 26020-83)
Вес балки нормальной (СТО АСЧМ 20-93)
Вес балки широкополочной (СТО АСЧМ 20-93)
Вес балки колонной (СТО АСЧМ 20-93)
Смотрите также: Online-калькулятор расчета веса и длинны стального двутавра в зависимости от его вида, номера и размеров. Сколько весит стальная двутавровая балка? Как рассчитать вес двутавра? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблице расчета веса двутавра в зависимости от размера: высоты и ширины балки. Вес двутавра, теоретический вес 1 метра погонного двутавровой балки, количество метров металлической балки в 1 тонне. На сайте металлобазы «Аксвил» вы можете купить двутавр, балку двутавровую стальной в Минске оптом и в розницу. Масса двутавра, балки теоретический вес 1 метра погонного (1/мп)
Вес балки двутавровой — таблица, расчет веса балкиУважаемые посетители,Наш магазин имеет встроенный онлайн калькулятор расчета веса и длины металлопроката. Для определения веса стальной балки онлайн перейдите на товарную страницу с балками. Также вы можете рассчитать вес балки воспользовавшись данными таблицами или позвоните нашим специалистам.
© Материалы сайта защищены законом об авторском праве. Публикация на других сайтах разрешена по согласованию, со ссылкой на первоисточник. Полезное Звоните+7 (495) 585-51-56 +7 (499) 220-01-33 111024, г. Москва, 2-я Кабельная, д.10 127474,г. Москва, бул. Бескудниковский, дом 8, корпус 1, этаж 1, помещение XII, ком.1-6 Схема проезда в офис База металлопроката Наши реквизиты Справочники Политика конфиденциальности |
Нормальная двутавровая балка (тип Б) в СПб
Нормальные двутавры — это одно из наиболее распространённых металлоизделий чёрной металлургии, достаточно широко применяемое строителями при возведении различных современных объектов. Популярность и востребованность двутавра обусловлено его превосходными качествами по прочности (способен выдержать 30-и кратную нагрузку, если сравнивать изделие с металлопрофилем-квадратом, обладающим аналогичным размером сечения).
Поэтому металлоизделия с «Н»-профилем можно встретить при возведении не только гражданских и промышленных сооружений, но и военных объектов, при устройстве шахтных стволов, в различных инженерных конструкциях для народного хозяйства и объектов военного назначения, других инженерно-технических конструкциях (это могут быть различные строительные опоры, ж/д и автомобильные мосты), в добывающей горнорудной промышленности и в других направлениях жизнедеятельности человека. Основным достоинством используемого материала во всех перечисленных случаях называется его отличная прочность, возможность переносить и статическое и динамическое воздействие.
Таким образом, нормальная балка двутавровая является популярным фасонным металлопрокатом. Изготавливается эта конструкция из строительных типов стали (например, ст 3). Возможен также и другой вариант, когда сырьём является низколегированные её сорта (например, 09г 2с).
Общие сведения об изделии
Рассматриваемая балка типа «Б» относится к нормальным двутаврам и обладает параллельными полками (гранями).
К разновидностям данной балки, наиболее часто используемым относятся двутавр б1 и двутавр б2. Эти виды металлопрофиля отличаются друг о друга не только по геометрическим размерам, но и по толщине стали на стенке изделия. В общем случае балка двутавровая б2 имеет размеры профиля, полностью совпадающие с индексом в аббревиатуре наименования балки. Балка же под маркой «б1» изготавливается с гораздо меньшими геометрическими размерами, которые пропорционально влияют на вес продукта и как следствие — на условия использования.
Способы изготовления балки
Двутавр типа Б производится по двум технологиям, которые различаются применяемыми принципами и оборудованию:
- Сварная балка-двутавр;
- Двутавр-балка горячекатаная.
Каждый из способов имеет свои недостатки и положительные стороны, однако более распространённым вариантом считается горячекатаный вариант. Исходя из развития технологий и внедрения новых разработок в сфере производства сварочных работ сварная под флюсом балка также получила свою долю рынка.
Специалисты отмечают, что данное производство дешевеет изо дня в день и вскоре прогнозируется более широкое использование сварных конструкций балок. Сам процесс состоит из нескольких этапов, результатом которых является качественное изделие, в принципе ничем не отличающееся по прочностным характеристикам и надёжности от горячих катаных на станах двутавров. Речь может идти лишь о разнице в стоимости балки.
Выбор профиля с приблизительно одинаковыми параметрами из произведённых по разным технологиям основан на определении коэффициента величины момента сопротивления. В этом случае учитывается действующая нагрузка на элементы перекрытия, краткосрочная максимальная нагрузка, а также непрерывная. Инженерами применяется специальная таблица двутавровых балок, где указываются данные по коэффициентам прочности, а также по допустимой величине прогиба несущих балочных конструкций.
Технические характеристики нормального двутавра
Основным параметром балки является в первую очередь высота двутавра (h), которая определяется, как расстояние между гранями (полками). Длина двутавра-балки — это цифровое значение условного отреза хлыста двутавра, обладающего с обеих сторон прямыми углами по отношению к продольной оси.
Обычная балка-двутавр «Б» существенно отличается по своему весу от других известных типов двутавровой балки: широкополочной, монорельсовой, колонной. К примеру, один метр/погонный балки-двутавра колонного варианта и имеющего маркировку 20к1 будет обладать весом в 41.4кг, в то время, как рассматриваемая «Б»-балка, с аналогичным номером «20» — 21.3кг. Существенно различаться будут и основные размеры изделий.
Сортамент двутавров «Б»-типа изготавливается со следующими значениями длины продукта:
- Мерной;
- Мерной/немерной;
- Немерной;
- Ограниченной определёнными рамками по длине немерной.
Мерная балка двутавровая гост 8239 89 изготавливается со следующей длиной хлыста в метрах: 9, 10, 12, 15, 18, 24. По предварительной договорённости с заказчиком возможно изготовление двутавров с другими мерными значениями длины, но величина должна находиться в диапазоне 8-24м. Интервал между промежуточными значениями размеров определяется в 10см.
Применение балки нормальной
Нормальные балки-двутавры с аббревиатурой литерой «Б» — это по сути универсальный продукт подобного металлопроката, применяемый при наличии средних по величине нагрузок, а так же аналогичных по весу сооружений. «Б»-тип балки, как правило, применяются в тех инженерных конструкциях, которые имеют изгиб в плоскости вертикальной стены, а также в роли ответвления решётчатой колонны либо как обычная опора.
В последнем случае, чтобы получить надёжную устойчивость конструкции с данными балками-двутаврами используется промежуточный специальный крепёж соседних хлыстов. Этот нюанс принадлежит к одному из существенных отличий балки «Б» от двутаврового металлопроката с маркировкой «Ш» (с широкими полками). Последним не требуются какие-либо крепления.
Балка принимает и удерживает существенные конструкционные вертикальные и горизонтальные нагрузки. Далее осуществляется непосредственная передача части усилий на элементы несущих частей сооружения. В других случаях имеющаяся нагрузка равномерно распределяется по площади установки опоры. «Б»-разновидность балки-двутавра широко применяется не только в строительной сфере, но также получила распространение в автомобилестроении, при обустройстве шахтных стволов, мостовых и эстакадных конструкций.
Изделие нередко используется в качестве элемента перекрытия в строящихся помещениях различного предназначения и в проёмах. Как правило, не рекомендуется использование двутавра в полностью открытом виде. Лучшим вариантом является применение этого металлопроката внутри возводимых сооружений. В противном случае необходимо проводить соответствующую антикоррозийную защитную обработку.
Продукт, в котором в качестве сырья применена низколегированная сталь, может эксплуатироваться при максимально низкой либо экстремально высокой внешних температурах. Двутавр при этом не подвергается какой-либо деформации, что является его несомненным достоинством. Балка, выполненная по типу «Б», нередко используется и в других случаях: в конструкциях кранов, в компонентах автотехники, при обустройстве трубопроводов, в самолётных ангарах, в железнодорожном транспортном строительстве.
В поперечном сечении видно, что у двутавра Б грани полок параллельны относительно друг друга, а также присутствует наклон плоскостей внутри балки. Такой наклон внутренних граней полок можно наблюдать и у монорельсовых двутавров.
Купить балку несложно, достаточно одного звонка в компанию Металлобаза Стилпрофф! Наша металлобаза предлагает металлопрокатную продукцию по низким ценам. Все двутавры Б, реализуемые нашей компанией, соответствуют ГОСТу 19425-74.
Купить нормальные двутавровые балки
Воспользуйтесь формой чтобы заказать двутавровую балка нормальную. Наши сотрудники свяжутся с вами в самое ближайшее время! Чтобы ознакомиться с ценой на нормальный двутавр воспользуйтесь вкладкой в верхней части страницы.
Двутавровые профили ГОСТ 26020-83 Балка стальная двутавровая с параллельным фланцем
ГОСТ РФ.В данной таблице представлены стальные параллельные фланцевые балки стандарта ГОСТ I РФ. технические характеристики. Технические характеристики, свойства, размеры I раздела. Я луч изготовлены по стандарту:
ГОСТ 26020-83 (ГОСТ 26020-83 )
|
Балки двутавровые стандартные
Идентификация | Номинальные размеры | Поперечное сечение | Номинальная масса 1м | Свойства сечения, статические данные | ||||||||||
| мм | A | Х-Х | Y-Y | ||||||||||
| ч | б | с | т | R | см2 | кг / м | Ix, см4 | Wx, см3 | Sx, см3 | tx, см | Iy, см4 | Wy, см3 | ты, см |
10Б1 | 100,0 | 55 | 4,1 | 5,7 | 7 | 10,32 | 8,1 | 171 | 34,2 | 19,7 | 4,07 | 15,9 | 5,8 | 1,24 |
12Б1 | 117,6 | 64 | 3,8 | 5,1 | 7 | 11,03 | 8,7 | 257 | 43,8 | 24,9 | 4,83 | 22,4 | 7,0 | 1,45 |
12Б2 | 120,0 | 64 | 4,4 | 6,3 | 7 | 13,21 | 10,4 | 318 | 53,0 | 30,4 | 4,90 | 27,7 | 8,6 | 1,45 |
14Б1 | 137,4 | 73 | 3,8 | 5,6 | 7 | 13,39 | 10,5 | 435 | 63,3 | 35,8 | 5,70 | 36,4 | 10,0 | 1,65 |
14Б2 | 140.0 | 73 | 4,7 | 6,9 | 7 | 16,43 | 12,9 | 541 | 77,3 | 44,2 | 5,74 | 44,9 | 12,3 | 1,65 |
16Б1 | 157,0 | 82 | 4,0 | 5,9 | 9 | 16,18 | 12,7 | 689 | 87,8 | 49,5 | 6,53 | 54,4 | 13,3 | 1,83 |
16Б2 | 160,0 | 82 | 5,0 | 7,4 | 9 | 20,09 | 15,8 | 869 | 108,7 | 61,9 | 6,58 | 68,3 | 16,6 | 1,84 |
18Б1 | 177,0 | 91 | 4,3 | 6,5 | 9 | 19,58 | 15,4 | 1063 | 120,1 | 67,7 | 7,37 | 81,9 | 18,0 | 2,04 |
18Б2 | 180,0 | 91 | 5,3 | 8,0 | 9 | 23,95 | 18,8 | 1317 | 146,3 | 83,2 | 7,41 | 100,8 | 22,2 | 2,05 |
20Б1 | 200 | 100 | 5,6 | 8,5 | 12 | 28,49 | 22,4 | 1943 | 194,3 | 110,3 | 8,26 | 142,3 | 28,5 | 2,23 |
23Б1 | 230 | 110 | 5,6 | 9,0 | 12 | 32,91 | 25,8 | 2996 | 260,5 | 147,2 | 9,54 | 200,3 | 36,4 | 2,47 |
26Б1 | 258 | 120 | 5,8 | 8,5 | 12 | 35,62 | 28,0 | 4024 | 312,0 | 176,6 | 10,63 | 245,6 | 40,9 | 2,63 |
26Б2 | 261 | 120 | 6,0 | 10,0 | 12 | 39,70 | 31,2 | 4654 | 356,6 | 201,5 | 10,83 | 288,8 | 48,1 | 2,70 |
30Б1 | 296 | 140 | 5,8 | 8,5 | 15 | 41,92 | 32,9 | 6328 | 427,0 | 240,0 | 12,29 | 390,0 | 55,7 | 3,05 |
30Б2 | 299 | 140 | 6,0 | 10,0 | 15 | 46,67 | 36,6 | 7293 | 487,8 | 273,8 | 12,50 | 458,6 | 65,5 | 3,13 |
35Б1 | 346 | 155 | 6,2 | 8,5 | 18 | 49,53 | 38,9 | 10060 | 581,7 | 328,6 | 14,25 | 529,6 | 68,3 | 3,27 |
35Б2 | 349 | 155 | 6,5 | 10,0 | 18 | 55,17 | 43,3 | 11550 | 662,2 | 373,0 | 14,47 | 622,9 | 80,4 | 3,36 |
40Б1 | 392 | 165 | 7,0 | 9,5 | 21 | 61,25 | 48,1 | 15750 | 803,6 | 456,0 | 16,03 | 714,9 | 86,7 | 3,42 |
40Б2 | 396 | 165 | 7,5 | 11,5 | 21 | 69,72 | 54,7 | 18530 | 935,7 | 529,7 | 16,30 | 865,0 | 104,8 | 3,52 |
45Б1 | 443 | 180 | 7,8 | 11,0 | 21 | 76,23 | 59,8 | 24940 | 1125,8 | 639,5 | 18,09 | 1073,7 | 119,3 | 3,75 |
45Б2 | 447 | 180 | 8,4 | 13,0 | 21 | 85,96 | 67,5 | 28870 | 1291,9 | 732,9 | 18,32 | 1269,0 | 141,0 | 3,84 |
50Б1 | 492 | 200 | 8,8 | 12,0 | 21 | 92,98 | 73,0 | 37160 | 1511,0 | 860,4 | 19,99 | 1606,0 | 160,6 | 4,16 |
50Б2 | 496 | 200 | 9,2 | 14,0 | 21 | 102,80 | 80,7 | 42390 | 1709,0 | 970,2 | 20,30 | 1873,0 | 187,3 | 4,27 |
55Б1 | 543 | 220 | 9,5 | 13,5 | 24 | 113,37 | 89,0 | 55680 | 2051,0 | 1165,0 | 22,16 | 2404,0 | 218,6 | 4,61 |
55Б2 | 547 | 220 | 10,0 | 15,5 | 24 | 124,75 | 97,9 | 62790 | 2296,0 | 1302,0 | 22,43 | 2760,0 | 250,9 | 4,70 |
60Б1 | 59 | 230 | 10,5 | 15,5 | 24 | 135,26 | 106,2 | 78760 | 2656,0 | 1512,0 | 24,13 | 3154,0 | 274,3 | 4,83 |
60Б2 | 597 | 230 | 11,0 | 17,5 | 24 | 147,30 | 115,6 | 87640 | 2936,0 | 1669,0 | 24,39 | 3561,0 | 309,6 | 4,92 |
70Б1 | 691 | 260 | 12,0 | 15,5 | 24 | 164,70 | 129,3 | 125930 | 3645,0 | 2095,0 | 27,65 | 4556,0 | 350,5 | 5,26 |
70Б2 | 697 | 260 | 12,5 | 18,5 | 24 | 183,60 | 144,2 | 145912 | 4187 | 2393,0 | 28,19 | 5437,0 | 418,2 | 5,44 |
80Б1 | 791 | 280 | 13,5 | 17,0 | 26 | 203,20 | 159,5 | 199500 | 5044 | 2917,0 | 31,33 | 6244,0 | 446,0 | 5,54 |
80Б2 | 798 | 280 | 14,0 | 20,5 | 26 | 226,60 | 177,9 | 232200 | 5820 | 3343,0 | 32,01 | 7527,0 | 537,6 | 5,76 |
90Б1 | 893 | 300 | 15,0 | 18,5 | 30 | 247,10 | 194,0 | 304400 | 6817 | 3964,0 | 35,09 | 8365,0 | 557,6 | 5,82 |
90Б2 | 900 | 300 | 15,5 | 22,0 | 30 | 272,40 | 213,8 | 349200 | 7760 | 4480,0 | 35,80 | 9943,0 | 662,8 | 6,04 |
100Б1 | 990 | 320 | 16,0 | 21,0 | 30 | 293,82 | 230,6 | 446000 | 9011 | 5234,0 | 38,96 | 11520,0 | 719,9 | 6,26 |
100Б2 | 998 | 320 | 17,0 | 25,0 | 30 | 328,90 | 258,2 | 516400 | 10350 | 5980,0 | 39,62 | 13710,0 | 856,9 | 6,46 |
100Б3 | 1006 | 320 | 18,0 | 29,0 | 30 | 364,00 | 285,7 | 587700 | 11680 | 6736,0 | 40,18 | 15900,0 | 993,9 | 6,61 |
100Б4 | 1013 | 320 | 19,5 | 32,5 | 30 | 400,60 | 314,5 | 655400 | 12940 | 7470,0 | 40,45 | 17830,0 | 1114,3 | 6,67 |
Балки с широким фланцем
Идентификация | Номинальные размеры | Поперечное сечение | Номинальная масса 1м | Свойства сечения, статические данные | ||||||||||
| мм | А | Х-Х | Y-Y | ||||||||||
| ч | б | с | т | R | см2 | кг / м | Ix, см4 | Wx, см3 | Sx, см3 | тх, см | Iy, см4 | Вт, см3 | ты, см |
20Ш1 | 193 | 150 | 6,0 | 9,0 | 13 | 38,95 | 30,6 | 2660 | 275 | 153 | 8,26 | 507 | 67,6 | 3,61 |
23Ш1 | 226 | 155 | 6,5 | 10,0 | 14 | 46,08 | 36,2 | 4260 | 377 | 210 | 9,62 | 622 | 80,2 | 3,67 |
26Ш1 | 251 | 180 | 7,0 | 10,0 | 16 | 54,37 | 42,7 | 6225 | 496 | 276 | 10,70 | 974 | 108,2 | 4,23 |
26Ш2 | 255 | 180 | 7,5 | 12,0 | 16 | 62,73 | 49,2 | 7429 | 583 | 325 | 10,88 | 1168 | 129,8 | 4,31 |
30Ш1 | 291 | 200 | 8,0 | 11,0 | 18 | 68,31 | 53,6 | 10400 | 715 | 398 | 12,34 | 1470 | 147,0 | 4,64 |
30Ш2 | 295 | 200 | 8,5 | 13,0 | 18 | 77,65 | 61,0 | 12200 | 827 | 462 | 12,53 | 1737 | 173,7 | 4,73 |
30 3 | 299 | 200 | 9,0 | 15,0 | 18 | 87,00 | 68,3 | 14040 | 939 | 526 | 12,70 | 2004 | 200,4 | 4,80 |
35O1 | 338 | 250 | 9,5 | 12,5 | 20 | 95,67 | 75,1 | 19790 | 1171 | 651 | 14,38 | 3260 | 261 | 5,84 |
35Ш2 | 341 | 250 | 10,0 | 14,0 | 20 | 104,74 | 82,2 | 22070 | 1295 | 721 | 14,52 | 3650 | 292 | 5,90 |
35Ш3 | 345 | 250 | 10,5 | 16,0 | 20 | 116,30 | 91,30 | 25140 | 1458 | 813 | 14,70 | 4170 | 334 | 5,99 |
40Ш1 | 388 | 300 | 9,5 | 14,0 | 22 | 122,40 | 96,1 | 34360 | 1771 | 976 | 16,76 | 6306 | 420 | 7,18 |
40Ш2 | 392 | 300 | 11,5 | 16,0 | 22 | 141,60 | 111,1 | 39700 | 2025 | 1125 | 16,75 | 7209 | 481 | 7,14 |
40Ш3 | 396 | 300 | 12,5 | 18,0 | 22 | 157,20 | 123,4 | 44740 | 2260 | 1259 | 16,87 | 8111 | 541 | 7,18 |
50Ш1 | 484 | 300 | 11,0 | 15,0 | 26 | 145,70 | 114,4 | 60930 | 2518 | 1403 | 20,45 | 6762 | 451 | 6,81 |
50Ш2 | 489 | 300 | 14,5 | 17,5 | 26 | 176,6 | 138,7 | 72530 | 2967 | 1676 | 20,26 | 7900 | 526 | 6,69 |
50Ш3 | 495 | 300 | 15,5 | 20,5 | 26 | 199,20 | 156,4 | 84200 | 3402 | 1923 | 20,56 | 9250 | 617 | 6,81 |
50 4 | 501 | 300 | 16,5 | 23,5 | 26 | 221,70 | 174,1 | 3838 | 2173 | 20,82 | 10600 | 707 | 6,92 | |
60Ш1 | 580 | 320 | 12,0 | 17,0 | 28 | 181,10 | 142,1 | 107300 | 3701 | 2068 | 24,35 | 9302 | 581 | 7,17 |
60Ш2 | 587 | 320 | 16,0 | 20,5 | 28 | 225,30 | 176,9 | 131800 | 4490 | 2544 | 24,19 | 11230 | 702 | 7,06 |
60ШЗ | 595 | 320 | 18,0 | 24,5 | 28 | 261,80 | 205,5 | 156900 | 5273 | 2997 | 24,48 | 13420 | 839 | |
60Д14 | 603 | 320 | 20,0 | 28,5 | 28 | 298,34 | 234,2 | 182500 | 6055 | 3455 | 24,73 | 15620 | 976 | 7,23 |
70Ш1 | 683 | 320 | 13,5 | 19,0 | 30 | 216,40 | 169,9 | 172000 | 5036 | 2843 | 28,19 | 10400 | 650 | 6,93 |
70Ш2 | 691 | 320 | 15,0 | 23,0 | 30 | 251,70 | 197,6 | 205500 | 5949 | 3360 | 28,58 | 12590 | 787 | 7,07 |
70ШЗ | 700 | 320 | 18,0 | 27,5 | 30 | 299,80 | 235,4 | 247100 | 7059 | 4017 | 28,72 | 15070 | 942 | 7,09 |
70 4 | 708 | 320 | 20,5 | 31,5 | 30 | 341,60 | 261,1 | 284400 | 8033 | 4598 | 28,85 | 17270 | l079 | 7,11 |
70 5 | 718 | 320 | 23,0 | 36,5 | 30 | 389,7 | 305,9 | 330600 | 9210 | 5298 | 29,13 | 20020 | 1251 | 7,17 |
Балка колонны
Идентификация | Номинальные размеры | Поперечное сечение | Номинальная масса 1м | Свойства сечения, статические данные | ||||||||||
| ч | б | с | т | R | Х-Х | Y-Y | |||||||
| мм | см 2 | кг / м | Ix, см4 | Wx, см3 | Sx, см3 | tx, см | Iy, см4 | Wy, см3 | ты, см | ||||
20К1 | 195 | 200 | 6,5 | 10,0 | 13 | 52,82 | 41,5 | 3820 | 392 | 216 | 8,50 | 1334 | 133 | 5,03 |
20к2 | 198 | 200 | 7,0 | 11,5 | 13 | 59,70 | 46,9 | 4422 | 447 | 247 | 8,61 | 1534 | 153 | 5,07 |
23К1 | 227 | 240 | 7,0 | 10,5 | 14 | 66,51 | 52,2 | 6589 | 580 | 318 | 9,95 | 2421 | 202 | 6,03 |
23K2 | 230 | 240 | 8,0 | 12,0 | 14 | 75,77 | 59,5 | 7601 | 661 | 365 | 10,02 | 2766 | 231 | 6,04 |
26К1 | 255 | 260 | 8,0 | 12,0 | 16 | 83,08 | 65,2 | 10300 | 809 | 445 | 11,14 | 3517 | 271 | 6,51 |
26K2 | 258 | 260 | 9,0 | 13,5 | 16 | 93,19 | 73,2 | 11700 | 907 | 501 | 11,21 | 3957 | 304 | 6,52 |
26K3 | 262 | 260 | 10,0 | 15,5 | 16 | 105,90 | 83,1 | 13560 | 1035 | 576 | 11,32 | 4544 | 349 | 6,55 |
30K1 | 296 | 300 | 9,0 | 13,5 | 18 | 108,00 | 84,8 | 18110 | 1223 | 672 | 12,95 | 6079 | 405 | 7,50 |
30K2 | 300 | 300 | 10,0 | 15,5 | 18 | 122,70 | 96,3 | 20930 | 1395 | 771 | 13,06 | 6980 | 465 | 7,54 |
30К3 | 304 | 300 | 11,5 | 17,5 | 18 | 138,72 | 108,9 | 23910 | 1573 | 874 | 13,12 | 7881 | 525 | 7,54 |
35К1 | 343 | 350 | 10,0 | 15,0 | 20 | 139,70 | 109,7 | 31610 | 1843 | 1010 | 15,04 | 10720 | 613 | 8,76 |
35К2 | 348 | 350 | 11,0 | 17,5 | 20 | 160,40 | 125,9 | 37090 | 2132 | 1173 | 15,21 | 12510 | 715 | 8,83 |
35K3 | 353 | 350 | 13,0 | 20,0 | 20 | 184,10 | 144,5 | 42970 | 2435 | 1351 | 15,28 | 14330 | 817 | 8,81 |
40К1 | 393 | 400 | 11,0 | 16,5 | 22 | 175,80 | 138,0 | 52400 | 2664 | 1457 | 17,26 | 17610 | 880 | 10,00 |
40К2 | 400 | 400 | 13,0 | 20,0 | 22 | 210,96 | 165,6 | 64140 | 3207 | 1767 | 17,44 | 21350 | 1067 | 10,06 |
40K3 | 409 | 400 | 16,0 | 24,5 | 22 | 257,80 | 202,3 | 80040 | 3914 | 2180 | 17,62 | 26150 | 1307 | 10,07 |
40К4 | 419 | 400 | 19,0 | 29,5 | 22 | 308,60 | 242,2 | 98340 | 4694 | 2642 | 17,85 | 31500 | 1575 | 10,10 |
40К5 | 431 | 400 | 23,0 | 35,5 | 22 | 371,00 | 291,2 | 121570 | 5642 | 3217 | 18,10 | 37910 | 1896 | 10,11 |
Additional Series D (Д) Beams
Identification | Номинальные размеры | Поперечное сечение | Номинальная масса 1м | Свойства сечения, статические данные | ||||||||||
| h | b | s | t | R |
|
| Х-Х | Y-Y | |||||
| mm | см2 | kg/м | Ix, см4 | Wx, см3 | Sx, см3 | tx,см | Iy, см4 | Wy, см3 | ты, см | ||||
24ДБ1 | 239 | 115 | 5,5 | 9,3 | 15 | 35,45 | 27,8 | 3535 | 295,8 | 166,6 | 9,99 | 236,8 | 41,2 | 2,58 |
27ДБ1 | 269 | 125 | 6,0 | 9,5 | 15 | 40,68 | 31,9 | 5068 | 376,8 | 212,7 | 11,16 | 310,5 | 49,7 | 2,76 |
36ДБ1 | 360 | 145 | 7,2 | 12,3 | 18 | 62,60 | 49,1 | 13800 | 766,4 | 434,1 | 14,84 | 627,6 | 86,6 | 3,17 |
35ДБ1 | 349 | 127 | 5,8 | 8,5 | 15 | 42,78 | 33,6 | 8540 | 489,4 | 279,4 | 14,13 | 291,5 | 45,9 | 2,61 |
40ДБ1 | 399 | 139 | 6,2 | 9,0 | 15 | 50,58 | 39,7 | 13050 | 654,2 | 374,5 | 16,06 | 404,4 | 58,2 | 2,83 |
45ДБ1 | 450 | 152 | 7,4 | 11,0 | 15 | 67,05 | 52,6 | 21810 | 969,2 | 556,8 | 18,04 | 646,2 | 85,0 | 3,10 |
45ДБ2 | 450,0 | 180,0 | 7,6 | 13,3 | 18 | 82,8 | 65,0 | 28840 | 1280 | 722,0 | 18,7 | 1300 | 144 | 3,96 |
30ДШ1 | 300,6 | 201,9 | 9,4 | 16,0 | 18 | 92,6 | 72,7 | 15090 | 1000 | 563,0 | 12,8 | 2200 | 218 | 4,87 |
40ДШ1 | 397,6 | 302,0 | 11,5 | 18,7 | 22 | 159,0 | 124,0 | 46330 | 2330 | 1290,0 | 17,1 | 8590 | 569 | 7,36 |
50ДШ1 | 496,2 | 303,8 | 14,2 | 21,0 | 26 | 198,0 | 155,0 | 86010 | 3470 | 1950,0 | 20,8 | 9830 | 647 | 7,05 |
Atgal
How many kg will I sustain an I-beam.Вес двутавра является важным фактором несущей способности
.01.10.2010, 11:47
расчет:
1) стержень 200 * 200 * 6000 через 0,5М = 22 т.р (прогиб 20 мм)
2) Балка двутавровая 20Б ч / ч 1,2м = 27 т.р. (прогиб 20 мм)
По весу 1) -90 кг штанги, 2) — балки 120 кг
Теоретически решения очень похожи. Интересует практика, что все-таки лучше?
Зеленая кошка
01.10.2010, 11:55
Кант.
Железо никаких несущих конструкций делать не стоит, дерево в случае пожара держится до последнего, а железо хрящевое и готово.
01.10.2010, 15:55
Температура, при которой двутавровая балка деформируется, несовместима с жизнью. Особенно, если снизу все будет обшито гипсокартоном.
Если все же решитесь сделать елку, то советую 200х60х6000 с шагом 600 мм.
01.10.2010, 16:55
«хрясь и готово» — но не все же уже будет)))
Может в одном месте деформироваться, а в другом улететь, где еще есть условия для жизни… 🙂 но в целом ты прав.
+ Само дерево будет поддерживать горение, а железа нет …
Green Cat
01.10.2010, 17:41
Температура, при которой двутавровая балка деформируется, несовместима с жизнью.
Неправильно.
Одно дело, когда он один, а другое, когда он в стрессе.
До недавнего времени вообще запрещалось использовать в качестве стропил. профиль, но сейчас делаю это вовсю.
Советую 200x60x6000 с шагом 600 мм
Малавато будет, малавато — смотри какулятор.
01.10.2010, 20:32
У меня в одной комнате пролет оказался 5,7 метра, перекрытие между 1 и 2 этажами. Выбрал двутавр 20Б в 1,3 метра, вроде двутавр был прочнее дерева. Стоит учесть, что дерево можно найти 6,5 метра, а длина двутавра составляет 11,7 метра или 12 метров (для перекрытия пролета 6 метров минимум 15 см на каждую сторону). Правильнее было бы выложить тарелки, но у меня не получилось. Разница между деревом и двутавром составляла около 10-12%.При кладке стен установил пенопласт в 3 см от выреза в газоблоке и двутавре.
На счету пожара это необходимо предотвратить.
02.10.2010, 00:47
А я на пролет 6 метров поставил плиту 5,8 метра и больше ни о чем не думаю. Не горит, не плавится, не гнется …
02.10.2010, 09:00
Всем спасибо, я все еще склоняюсь к двутавру, потому что он прочнее, я хочу обшить стены внутренними пеноблоками по 100 см.(хотя наверное можно было 2 бруса положить под стену)
тогда wawan001 пролет 6М по осям стен то есть по 15 см с каждой стороны опоры будет.
то Кот, думаю, если негорючий обогреватель залить алам керамзитом, то гореть совсем не будет (домик из пеноблока).
И еще вопрос, если перекрыть двутавр, можно ли использовать деревянные балки вместо крайних балок скажем 50-ку, прикрепленных к боковым стенкам ??
02.10.2010, 18:30
Есть еще вариант.
02.10.2010, 19:12
Есть еще вариант.
Делайте опорную балку (пусть из двутавра), на которую кладете простые деревянные балки внахлест. Выходить намного дешевле.
Мне понадобится один-два двутавра, но они мощные. По цене все равно будет дешевле.
Сам так себе
02.10.2010, 20:01
dengt, мне пришла в голову эта идея с точки зрения технологии устройства будущего полов, если деревянные полы установить внутри двутавровой балки, а сверху на Делаем решетку (балки по расчету).Расстояние от края перекладины до 40-сантиметровой двойной перекладины надежное. Ведь по расчетам на краю балок нагрузка меньше чем вдвое превышает размер соседней балки, можно поставить балку 150х200 или взять 2 куска доски 50х200 и между ними установить куски Доска одинакового размера при длине 1,5 метра и 50 думаю я хлипкая, стенку тянуть можно и будет нормально. Если вы уверены в застежках, то, наверное, да.
04.10.2010, 05:57
Я заблокировал пролет 5 м брусом 150 * 150, сложенным пополам и стянул шпильки, т.е.е. Получился брус 150 * 300. Получилось довольно тяжело, но я бы все равно сделал из бетона, если бы была возможность 🙁
05.10.2010, 09:32
[
Я сам
пролет с 11 по 6, разделил на три части двумя двутаврами и уложил деревянные балки, чтобы не увеличивать толщину настила положил их внутрь бренд. Предварительно приварили уголки к марке и закрепили балки на болтах.
Я так понимаю двутавры 6-ти метровые были?
тут аж 25Б2 минимум нужен, он на 5 см толще перелива, вроде не смертельно.
Что касается крепления боковых балок к стенам, меня беспокоит, что все остальные балки погнутся, а крайние — нет, тогда перелив будет выгибаться «пузырем»? К чему это дойдет?
05.10.2010, 10:11
Балка двутавровая 6-мерная 20Б1 — две штуки по длине, получилось 3 зоны, две с опорой балки одной стороны на стену, а второй на I -брус и одна зона с балками, зажатыми между двутаврами. Прогиба не заметил, двутавр на такой длине не ходит.
06.10.2010, 13:06
06.10.2010, 13:47
смотрю как нагружать, если по теории 400 кг / м, то в вашем случае 20Б1 гнет на 77 мм
Интересно, как вы разобрались?
Технические характеристики металлопрофиля необходимы для правильного применения их в строительстве, ведь, несмотря на большое разнообразие областей применения, суть остается одна — создать надежную несущую конструкцию. Позволяет трансформировать архитектуру зданий:
- увеличивает ширину пролета зданий;
- значительно, примерно на 35%, для снижения веса несущих конструкций;
- значительно повысит рентабельность проектов.
Говоря о достоинствах дизайна, нельзя не отметить минусы, хотя их немного. Основные из них
- необходимо применить дополнительную арматуру при создании ребер жесткости;
- достаточно значительные трудозатраты, которые необходимы для его изготовления.
Однако следует отметить, что, с другой стороны, дополнительные ребра жесткости позволяют:
- снижают общую металлоемкость сварных металлоконструкций, так как значительно уменьшают толщину стенок.Таким образом, можно снизить его стоимость, но полностью сохранить механические характеристики;
- кроме того, легкая конструкция экономична с точки зрения возведения фундамента, так как после уменьшения общего веса можно использовать фундамент под БМЗ (сборные дома).
Чтобы подобрать двутавровую балку, подходящую для конкретного случая, требуются некоторые расчеты. Обычно это таблицы или онлайн-калькуляторы. В их основе лежат заданные два параметра: расстояние от одной стены до другой и будущая нагрузка на строительную конструкцию.
Прочность двутавровой балки определяется такими параметрами как:
- длина,
- способ крепления,
- бланк,
- площадь поперечного сечения.
Более широкое распространение получили изделия с буквой «Н» в разделе.
Жесткость металлоконструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность соответственно в 7 раз.
Длина этой металлоконструкции разная, например в случае с ГОСТ 8239-89 она составляет 4-12 метров, то есть в зависимости от ассортимента размеры и вес двутавра разные. Помимо длины, значение веса определяется толщиной металла и размерами граней. Поэтому для того, чтобы производить различные расчеты, используется понятие «вес измерителя двутавровой балки» .
При покупке сварной конструкции необходимо рассчитать прочность, а для конкретного использования также рассчитать прогиб. Грамотный расчет нагрузки на двутавр обеспечит устойчивость конструкции к проектным ударам, то есть способность воспринимать их без разрушения.
Груз собственным весом
Для определения, при необходимости, веса двутавра используйте специальные таблицы, где описываются его характеристики, например, размеры, марка стали и др. В таблице указана теоретическая масса 1 м профиля.
балка i размерность и масса (ГОСТ 8239-89)
Пример расчета двутавра
Допустим, необходимо рассчитать вес двутавра № 12 длиной 3 метра .Согласно таблице условная масса погонного метра этого профиля составляет 11,50 кг. Если умножить полученные значения, получим значение общей массы — 34,5 кг.
Точнее стоимость наплавленного металла можно рассчитать с помощью специальных онлайн-калькуляторов.
В калькуляторе выберите соответствующий номер двутавра и введите требуемый метраж. Как видите, полученное значение больше рассчитанного нами в 0,12 кг.
Грузоподъемность
Среди всех видов балок наибольшей прочностью обладает двутавровая балка, к тому же она устойчива к перепадам температур.Допустимая нагрузка Двутавровая балка указывается на маркировке как размер. Чем больше цифра, указанная в ее названии, тем большую нагрузку может выдержать балка.
Любой расчет предполагает исходное знание размеров прокатываемого или сварного профиля, его длины и ширины. Поясним значение ширины на примере самой популярной балочной опоры — колонн.
Предположим, что в сечении колонны есть квадрат со стороной 510 мм, тогда он может поддерживаться профилем, ширина которого не может превышать 460 мм.Это связано с тем, что борт должен привариваться к железобетонной подушке, а для сварных швов нужен запас не менее 40 мм.
После определения ширины переходят к выбору профиля и расчету нагрузки, действующей на профиль. Это сочетание ударов от перекрытия, а также временных и постоянных воздействий.
Нагрузка, выражающая значение нормативной нагрузки, собирается на длине 1 м профиля.
Но, расчет несущей способности двутавра требует другого воздействия.Для получения расчетной нагрузки рассчитанный нормативный эффект умножается на так называемый коэффициент прочности нагрузки. Осталось прибавить результат к уже посчитанной массе изделия и найти его момент сопротивления.
Полученных данных достаточно для выбора профиля, необходимого для изготовления сварного профиля из ассортимента. Как правило, с учетом прогиба конструкции рекомендуется выбирать профиль выше на два порядка.
Сварная металлическая конструкция должна использовать примерно 70-80% максимально допустимого прогиба.
Усиление
Если несущая способность двутавра недостаточна, то возникает необходимость в усилении. Для разных элементов сварной конструкции эта проблема решается по-разному.
Например, для элементов, воспринимающих такие нагрузки, как растяжение, сжатие или изгиб, используйте этот вариант усиления: увеличивайте поперечное сечение, другими словами, увеличивайте жесткость, скажем, путем сварки дополнительных деталей.
Теоретически это один из лучших вариантов, однако при его реализации не всегда удается получить желаемый результат. Дело в том, что в процессе сварки элементы нагреваются, а это приводит к снижению несущей способности.
В какой степени можно ожидать такого уменьшения, зависит от размера двутавровой балки, а также режима и направления сварочных работ. Если для продольных швов максимальное уменьшение находится в пределах 15%, то для швов в поперечном направлении оно может достигать 40%.
Поэтому при армировании двутавра под нагрузкой категорически запрещается накладывать швы в направлении, поперечном к элементу.
Было рассчитано и экспериментально доказано, что оптимальный коэффициент усиления под нагрузкой может быть получен при максимальном напряжении 0,8 R y, что составляет 80% расчетного сопротивления стали, из которой изготовлена двутавровая балка.
Балка 20 . Заявление. Виды. Расчет двутавровой балки .
Двутавр — прокатный, имеющий сечение буквы Н и означающий с латинского языка «двурогий» с двух сторон («Тавр» — бык).Расстояние между полками называется высотой, высота двухъярусной 20-й примерно 200 мм или 20 см. Балка двутавровая — это металлопрокат из конструкционной стали — Ст3 и низколегированной стали 09Г2С.
Двутавровая балка 20 чаще всего используется строителями и монтажниками, в первую очередь, при возведении каркасов с большими пролетами в зданиях для перераспределения нагрузки от плит на несущие конструкции. Применяется для строительства мостов, изготовления кранов, автомобилей, трубопроводов, ангаров для самолетов, в железнодорожном строительстве и т. Д.Профиль 20-й изготавливается по двутаврам 8239 ГОСТ , ГОСТ 26020-83, двутаврам 19425-74 и техническим условиям СТО АЧМ 20-93.
Двутавры 20д подразделяются согласно СТО АЧМ 20 на нормальную балку 20Б с параллельными гранями полок, широкую балку 20Ш и 20К — для колонн. Двутавровая балка СТО АЧМ 20-93 высотой 20 см имеет края полок, которые параллельны друг другу. СТО двутавровая балка НЛМК, разработавшая этот стандарт.Согласно этому стандарту балка 09Г2С , которая также подразделяется на нормальную балку, колонну и широкополосную. Прокат из низколегированной стали можно использовать как при очень низких, так и при высоких температурах без деформации.
Балка двутавроваяиз стали 20Б1 имеет метрическую массу — 21,3 килограмма. Масса 20Ш1 30,6 кг на метр, масса балки колонны 20К1 41,4 кг, масса двутавра 20К2 — 49,9 кг. Параметры двутавра 20Б1: высота (h) — 200 мм, ширина полки (b) — 100 мм, толщина стенки (s) — 5.5 мм, толщина полки (t) — 8,0 мм. Широкополосный 20-й профиль 20Ш1 имеет следующие характеристики: h — 194 мм, b — 150 мм, s — 6 мм, t — 9 мм. Колонна балка 20К1 имеет h 196 мм, b стенок — 199 мм, s стен — 6,5 мм, t полок — 10,0 мм.
Балка 20 по стандарту 19425 может быть монорельсовой (обозначается буквой М) и специальной. (называется буквой С). Настоящий ГОСТ распространяется на горячекатаные двутавры с полками, имеющими наклон внутренней поверхности полок. Монорельсовая двутавровая балка, известная как кран-балка, предназначена для подкрановых путей, как несущий мост в портальном или мостовом кране, как железнодорожная балка.Такое изделие отличается высокой прочностью и способно выдерживать большие нагрузки, давление, скручивание. Специальная балка применима в стволе конструкций, обеспечивающих движение подъемных валов, то есть для усиления валов, а также при строительстве лестниц и прокладке инженерных коммуникаций, фиксации водовыпусков.
Специальный профиль 20С имеет следующие параметры — Размеры двутавра : высота — 200 мм, ширина полки — 100 мм, толщина стенки — 7 мм, толщина полки — 11.4 мм. Масса 1 м этого двутавра составляет 27,9 кг. Вес на метр балки в теоретических таблицах, он нужен для того, чтобы рассчитать вес самой балки или необходимое количество метров и частей двутавра. Так, если балка 20 на складе металлоторговой компании имеет длину 12 м, то для того, чтобы узнать вес одного хлыста, потребуется балка двутавровая масса 1 метр Умножить на 12 м. Зная общее количество метров балки, можно легко рассчитать общий вес необходимого металла.На практике лучше всего узнать, уточнив у менеджеров компании ООО «Металлоторг», которые также подскажут стоимость металла, цену двутавра за метр, оформят счет на двутавр, купят , и решат все текущие вопросы по погрузке и доставке.
Балка двутавровая ГОСТ 8239 89 — от сорт двутавра , отличием которого является наклон внутренних поверхностей полок. Такая балка с расстоянием между полками 200 мм имеет ширину этих полок — 100 мм, толщину металла в середине высоты — 5.2 мм, толщина полок 8,4 мм.
Какой I-bead лучше? Балка двутавровая горячекатаная или сварная?
Для выбора между горячекатаной балкой 20 и сварным профилем с аналогичными параметрами вычисляется момент сопротивления. Для этого учитывают нагрузку на перекрытие, продолжительную и кратковременную нагрузку, используют табличные данные — коэффициент прочности и допустимый прогиб для несущих конструкций.
Нагрузка на двутавровую балку. Вес двутавра — важный фактор несущей способности.
Технические характеристики металлического профилянеобходимо правильно применять в строительстве, ведь, несмотря на большое разнообразие областей применения, суть остается прежней — создать надежную несущую конструкцию. Позволяет трансформировать архитектуру зданий:
- увеличивает ширину пролета зданий;
- значительно, примерно на 35%, снижает вес опорных конструкций;
- значительно повысит рентабельность проектов.
Говоря о достоинствах дизайна, следует отметить и минусы, хотя их немного. Основные из них
- необходимость использования при создании нервюр дополнительной арматуры;
- достаточно значительных трудозатрат, которые необходимы для его изготовления.
Однако следует отметить, что, с другой стороны, дополнительные ребра жесткости позволяют:
- снижает общее содержание металла в свариваемом металле, так как значительно уменьшает толщину стенки.Таким образом можно снизить его стоимость, но полностью сохранить механические характеристики;
- кроме того, легкая конструкция экономична и с точки зрения устройства фундамента, так как после уменьшения общей массы можно использовать фундамент под БМЗ (быстровозводимые дома).
Чтобы подобрать двутавр, подходящий для конкретного случая, требуется произвести некоторые расчеты. Обычно для этого используют таблицы или онлайн-калькуляторы.Они основаны на двух заданных параметрах: расстоянии от одной стены до другой и будущей нагрузке на конструкцию здания.
Прочность двутавровой балки определяется такими параметрами, как:
- длина,
- способ крепления
- бланк,
- площадь поперечного сечения.
Более распространенные товары с буквой «Н» в разделе.
Жесткость металлической конструкции двутавра в 30 раз превышает жесткость квадратного профиля, а прочность, соответственно, в 7 раз.
Длина этой металлоконструкции разная, например, в случае ГОСТ 8239-89 она составляет 4–12 метров, то есть в зависимости от колеи различаются размеры и вес двутавра. Помимо длины веса определяется толщина металла и габариты граней. Поэтому для выполнения различных расчетов было введено понятие «вес двутавра двутавра». .
При покупке сварной конструкции требуется расчет на прочность, а для конкретного применения также расчет на прогиб.Грамотный расчет нагрузки на двутавр обеспечит устойчивость конструкции к проектным ударам, то есть способность воспринимать их без разрушения.
Погрузка собственным весом
Для определения, при необходимости, веса двутавра используются специальные таблицы, в которых описываются его характеристики, например, размеры, марка стали и др. В таблице указана теоретическая масса 1 м профиля.
Размеры и масса двутавра (ГОСТ 8239-89)
Пример расчета двутавра
Допустим, вам нужно рассчитать вес двутавра No.12 длиной 3 метра . Согласно таблице условная масса на метр этого профиля равна 11,50 кг. Если умножить полученные значения, получим общую массу — 34,5 кг.
Точнее, вес сварной металлоконструкции можно рассчитать с помощью специальных онлайн-калькуляторов.
В калькуляторе выберите подходящее количество двутавров и введите требуемый метраж. Как видите, полученное значение больше 0.12 кг рассчитано нами.
Грузоподъемность
Среди всех видов балок наибольшей прочностью обладает двутавр, к тому же он устойчив к перепадам температур. Допустимая нагрузка на двутавр указывается на этикетке, как размер. Чем больше число, указанное в его названии, тем большую нагрузку может воспринимать балка.
Любой расчет предполагает исходное знание размеров проката или сварного профиля, его длины и ширины.Поясним значение ширины на примере самой популярной балочной опоры — колонн.
Предположим, что в поперечном сечении колонны лежит квадрат со стороной 510 мм, тогда на него можно будет подпереть профиль, ширина которого не может превышать 460 мм. Это связано с тем, что двутавр придется приварить к железобетонной подушке, а для сварки швов потребуется запас не менее 40 мм.
После определения ширины переходим к выбору профиля и расчету нагрузки, действующей на профиль.Это сочетание эффектов перекрытия, а также эффектов временного и постоянного характера.
Нагрузка, выражающая значение нормативной нагрузки, собирается на длине 1 м профиля.
Но, расчет несущей способности двутавра подразумевает учет других эффектов. Для получения расчетной нагрузки рассчитанное нормативное воздействие умножается на так называемый коэффициент прочности под нагрузкой. Осталось прибавить к результату уже рассчитанную массу изделия и найти его момент сопротивления.
Полученных данных достаточно для выбора профиля из калибра, необходимого для изготовления сварного профиля. Как правило, с учетом прогиба конструкции рекомендуется выбирать профиль на два порядка выше.
Сварная металлическая конструкция должна использовать примерно 70–80% максимально допустимого прогиба.
Усиление
Если несущая способность двутавра недостаточна, то необходимо ее усилить.Для различных элементов сварной конструкции этот вопрос решается по-разному.
Например, для элементов, воспринимающих нагрузки растяжения, сжатия или изгиба, используется этот тип армирования: они увеличивают поперечное сечение, другими словами, повышают жесткость, скажем, путем сварки дополнительных деталей.
Теоретически это один из лучших вариантов усиления, однако при его реализации не всегда удается получить желаемый результат. Дело в том, что в процессе сварки элементы нагреваются, а это приводит к снижению несущей способности.
Степень, в которой можно ожидать такого уменьшения, зависит от размера двутавровой балки, а также режима и направления сварки. Если для продольных швов максимальное уменьшение находится в пределах 15%, то для швов в поперечном направлении оно может достигать 40%.
Поэтому при армировании двутавра под нагрузкой категорически запрещается прошивать поперек элемента.
Было рассчитано и экспериментально доказано, что оптимальный результат армирования под нагрузкой может быть получен при максимальном напряжении 0.8 R y, то есть 80% расчетного сопротивления стали, из которой изготовлена двутавровая балка.
Балка 20 . Заявление. Виды. Расчет двутавра .
Двутавр — прокатный, имеющий сечение буквы Н и означающий с латинского языка — «двурогий» с обеих сторон («тавр» — бык). Расстояние между полками называется высотой; у двутавра 20-го высота примерно 200 мм или 20 см. Двутавр представляет собой металлопрокат фасонного типа из строительной стали — Ст3 и низколегированной стали 09Г2С.
Двутавровая балка 20 наиболее часто используется строителями и монтажниками, в первую очередь, в каркасах устройств с большими пролетами в зданиях, для перераспределения нагрузки от перекрытий на несущие конструкции. Применяется при строительстве мостов, производстве кранов, автомобилей, трубопроводов, авиационных ангаров, в строительстве железных дорог и др. Профиль 20-й изготавливается по ГОСТ 8239 балка двутавровая сталь , ГОСТ 26020-83, i-gost. 19425-74 и ТУ СТО АСКМ 20-93.
Балка двутавровая 20-я разделена на одну СТО АСКМ 20 на нормальную балку 20Б с параллельными боковыми сторонами полок, широкополочную балку 20Ш и 20К для колонн. Тройник двойной СТО АСЧМ 20-93 высотой 20 см имеет параллельные стороны полок. Изготовлена двутавровая балка СТО НЛМК, разработавшая этот стандарт. Этот стандарт также производит балку 09Г2С , которая также подразделяется на балку нормальную, колонну и широкополку. Прокат из низколегированной стали может использоваться как при очень низких, так и при высоких температурах, не подвергаясь деформации.
Тройник стальной 20Б1 имеет массовый расходомер — 21,3 килограмма. Вес 20Ш2 30,6 кг на метр, масса балки колонны 20К1 41,4 кг, масса двутавра 20К2 — 49,9 кг. Параметры двутавра 20Б1: высота (h) — 200 мм, ширина полки (b) — 100 мм, толщина стенки (s) — 5,5 мм, толщина полки (t) — 8,0 мм. Широкополочный 20-й профиль 20Ш2 имеет следующие характеристики: h — 194 мм, b — 150 мм, s — 6 мм, t — 9 мм. Балка-колонна 20К1 имеет h 196 мм, b стенок — 199 мм, s стен — 6.5 мм, фланцы t — 10,0 мм.
Балка 20 по стандарту 19425 может быть монорельсовой (обозначается буквой М) и спец. (обозначается буквой C). Настоящий ГОСТ распространяется на горячекатаные двутавры с полками, имеющими уклон внутренней поверхности полок. Монорельсовая двутавровая балка, известная как кран-балка, предназначена для подкрановых путей, как несущий мост в козловых или мостовых кранах, как рельсовая балка. Такое изделие отличается высокой прочностью и способно выдерживать большие нагрузки, давление, скручивание.Специальная балка применима в стволе конструкций, обеспечивающих движение подъемных валов, то есть для усиления стволов шахт, а также при строительстве лестниц и прокладке инженерных коммуникаций, закреплении дренажа.
Специальный профиль 20С имеет следующие параметры — Размеры двутавровой балки : высота — 200 мм, ширина полки — 100 мм, толщина стенки — 7 мм, толщина полки — 11,4 мм. Масса 1 м такого двутавра составляет 27,9 кг. Вес погонного метра балки в таблицах является теоретическим, он нужен для того, чтобы самостоятельно рассчитать вес всей балки или необходимое количество метров и частей двутавра.Так, если балка 20 на складе металлоторговой компании имеет длину 12м, то для того, чтобы узнать вес одного хлыста, понадобится двутавровая балка массой 1 метр 27,9 раза по 12м. Зная общее количество метров балки, несложно рассчитать общий вес необходимого металла. На практике лучше всего узнать, уточнив у менеджеров компании «Металлоторг», которые также подскажут стоимость металла, цену двутавра за метр, выставят счет на двутавр купить , и решат все текущие вопросы по погрузке и отгрузке.
Тройник двутавр ГОСТ 8239 89 — на ряд двутавров с отличием — уклон внутренних поверхностей полок. Такая балка с шагом полок 200 мм имеет ширину этих полок — 100 мм, толщина металла по средней высоте — 5,2 мм, толщина полок — 8,4 мм.
Какой тройник лучше? Двутавр горячекатаный или сварной?
Для выбора между горячекатаной балкой 20 и сварным профилем с аналогичными параметрами рассчитывается момент сопротивления.Для этого учитывают нагрузку на перекрытие, продолжительную и кратковременную нагрузку, используют данные таблицы — коэффициент прочности и допустимый прогиб для несущих конструкций.
01.10.2010, 11:47
плата:
1) пруток 200 * 200 * 6000 через 0,5 М = 22 т.р (прогиб 20 мм)
2) Балка двутавровая 20В х / с 1,2м = 27м. (прогиб 20 мм)
По весу 1) -90 кг бруса, 2) — бруса 120 кг
Теоретически решения очень похожи. Вас интересует практика, что все еще лучше?
Зеленый кот
01.10.2010, 11:55
Лес.
Утюг вообще не должен делать никаких поддерживающих конструкций, потому что в случае пожара дерево держится до последнего, а железо хрясь и готово.
01.10.2010, 15:55
Температура, при которой пойдет деформация двутавра, несовместима с жизнью. Особенно, если это все под ним будет обшито гипсокартоном.
Если все же решились сделать елку, то советую 200х60х6000 с шагом 600 мм.
01.10.2010, 16:55
«хрясь и готово» — но не все же уже будет)))
Может в одном месте деформироваться, а улететь в другое, где еще есть условия для жизни …: ) но в целом ты прав.
+ Само дерево выдержит горение, а железо не …
Зеленый кот
01.10.2010, 17:41
Температура, при которой пойдет деформация двутавра, несовместима с жизнью.
Неправильно.
Одно дело, когда он сам по себе, и другое, когда он находится под нагрузкой.
До недавнего времени было вообще запрещено использовать стропила. профиль, сейчас смотрю делаю вовсю.
Советую 200х60х6000 с шагом 600 мм
Малавато будет, малавато — посмотрите какулятор.
01.10.2010, 20:32
В моей комнате пролет оказался 5,7 метра, перекрытие между 1 и 2 этажом. Я выбрал двутавр 20Б через 1,3 метра, как будто по расчету двутавр был прочнее дерева. Стоит учесть, что дерево можно найти 6.5 метров, а длина двутавра — 11,7 метра или 12 метров (для покрытия пролета 6 метров нужно не менее 15 см в сторону). Лучше бы тарелки выложить, но у меня не получилось. Разница между деревом и двутавром была где-то в пределах 10-12%. При кладке стен устанавливают между прорезью газоблока и двутавровым пенопластом 3 см.
Из-за пожара необходимо защитить себя.
02.10.2010, 00:47
А я поставил железобетонную плиту 5,8 метра на пролет 6 метров и ни о чем другом не думал.Не горит, не плавится, не гнется …
02.10.2010, 09:00
Спасибо всем, я все еще склоняюсь к двутавру, потому что он прочнее, я хочу установить стены из пенопласта 100 см внутри потолка. (хотя наверное можно было 2 балки поставить под стену)
то wawan001 пролет 6М стоит по осям стен, то есть по 15 см с каждой стороны будет.
то Кот, я полагаю, если залить негорючий утеплитель алаитом, то там и гореть будет нечего (домик из пеноблока).
И еще вопрос, можно ли в перекрытии двутавром вместо крайних балок использовать деревянную, скажем 50-ку, закрепленную на боковых стенках ???????????????????????????????????????????????????????????????????????????????????????
02.10.2010, 18:30
Есть еще вариант.
02.10.2010, 19:12
Есть еще вариант.
Сделайте несущую балку (пусть она будет из двутавровой балки), на которую вы укладываете простые деревянные балки внахлест. Будет намного дешевле.
двутавров понадобится одна-две, но мощные. По цене все равно будет дешевле.
Я сам
02.10.2010, 20:01
dengt, мне пришла в голову эта идея с точки зрения технологичности устройства в будущем полов, если паркетные полы установить внутри двутавра, а сверху сделать счетчик решетка (балки по расчету). Расстояние от края балки до двутавра 40 см надежное. Ведь по расчетам на крайнюю балку нагрузка меньше в 2 раза, чем на следующую, можно поставить балку 150х200 или взять 2 куска досок 50х200 и между ними установить куски доски 1 такого же размера.5 метров длиной и 50-ка думаю хлипковата, хотя если стенка может и будет нормально. Если вы уверены в застежках, то, наверное, да.
04.10.2010, 05:57
Я перекрыл пролет 5м балкой 150 * 150 сложенной пополам и стянутой шпильками, т.е. балка получилась 150 * 300. Получилось довольно жестко, но я бы все равно сделал из бетона, если бы была возможность 🙁
05.10.2010, 09:32
[
Я так и сделал
пролет 11 на 6, разделил на три части двумя двутаврами и положил деревянные балки, а чтобы не увеличивать толщину потолка положил их внутрь бренд.Предварительно приварили уголки к марке и закрепили балки на болтах.
Я так понимаю 6-метровые двутавры были?
там уже минимум 25В2, он на 5 см толще обертка, как бы не смертельная.
По поводу крепления боковых балок к стенам меня беспокоит, что все остальные балки будут гнуться, а крайние — нет, то перекресток согнет с «пузырем»? К чему это дойдет?
05.10.2010, 10:11
i-bar 6-метровая 20B1 — две штуки по длине, получилось 3 зоны, две с балками на одной стороне стены, а вторая на тройнике, и одна зона с балками, зажатыми между тройниками.
