Как выбрать проходной выключатель: разбор видов и маркировка
Для управления приборами освещения на лестнице либо в длинном коридоре обычная схема с одним устройством «включения/выключения» не подходит. Чтобы выключить свет в такой ситуации, придется идти обратно к единственному в помещении переключателю. Не слишком удобно, согласны?
Установив проходной выключатель, позволяющий управлять лампочками с двух мест, вы значительно повысите уровень комфорта в вашем доме или офисе. Мы расскажем о том, как грамотно подобрать устройство и как его правильно установить. В предложенной нами статье рассмотрены популярные варианты подключения.
Содержание статьи:
- Выбор приборов: выключатели vs переключатели
- Виды бытовых коммутирующих устройств
- Маркировка на корпусе переключателя
- Управление освещением с нескольких мест
- Схема #1: для включения света с двух точек
- Схема #2: для двух светильников
- Схема #3: для нескольких выключателей
- Выводы и полезное видео по теме
Выбор приборов: выключатели vs переключатели
Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.
Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.
Бытовые как выключатели, так и переключатели для света выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения
Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.
«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.
По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих).
Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).
Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.
Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели
В итоге двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.
Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.
Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.
Виды бытовых коммутирующих устройств
Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит.
А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.
По количеству клавиш переключатели бывают:
- одноклавишными;
- двухклавишными;
- трехклавишными.
Они делятся на обычные (проходные), комбинированные и (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш.
А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.
По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением
По схеме подвода проводов выключатели бывают для открытой () и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.
При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств.
Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.
В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи.
Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.
Маркировка на корпусе переключателя
На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также и обозначения зажимов для проводов.
Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)
При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим.
В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах. Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели.
Для установки в спальне или коридоре вполне подойдет переключатель с IP03.
Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.
Контактные зажимы для электропроводов на переключателе могут быть:
- винтовыми с прижимной пластиной и без нее;
- безвинтовыми пружинными.
Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.
По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо
Также в маркировке переключателей присутствуют обозначения клемм:
- «N» – для нулевого рабочего проводника.
- «L» – для проводника с фазой.
- «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.
Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО».
Еще на корпусе могут присутствовать логотипы производителя и названия изделий.
Управление освещением с нескольких мест
Схем монтажа переключателей для включения света с разных концов коридора существует несколько. Самая простая из них подразумевает наличие клавиш выключателей в двух удаленных друг от друга местах помещения и одной линии питания светильников.
Если точек включения освещения необходимо сделать более двух, то разводка электропроводов выйдет несколько сложнее. Но и здесь ничего особого мудрого тоже нет.
Если следовать представленным схемам подключения переключателей, то особых проблем с организацией управления светильником из нескольких точек не возникнет – надо лишь не перепутать жилы
Если с помощью проходного выключателя планируется подавать напряжение на люстру с двумя или тремя раздельными наборами лампочек, то схема несколько усложнится. Здесь придется монтировать переключатели с несколькими клавишами, а клемм для проводов там гораздо больше.
Схема #1: для включения света с двух точек
Проще всего организовать управление осветительным прибором с двух разных мест в помещении. Для этого понадобится лишь пара стандартных переключателей и несколько метров электропроводки.
Плюс потребуется соблюдать простейшие правила электромонтажа, чтобы исключить поражения током и гарантировать безопасность эксплуатации всей системы в дальнейшем.
Схема «проходного коридорного выключателя» с двумя переключателями – самая популярная, ее повсеместно используют в коридорах и спальнях, а также на лестницах и верандах
При реализации выходы обоих переключателей соединяются парой жил с получением двух раздельных питающих цепей. Затем на вход одного коммутирующего изделия подсоединяется провод с фазой, а на вход второго – отвод до лампочки.
В результате при любом положении обеих клавиш общая цепь питания «проходного выключателя» получится либо разорвана, либо соединена. Свет можно будет включать и выключать из двух разных точек.
Такое решение позволяет запитать напряжением осветительный прибор при включении лишь какой-либо одной клавиши. Вторая, с другой стороны помещения, при этом всегда коммутирует одну из существующих линий.
Схема #2: для двух светильников
Первая схема является самой простой и дешевой в реализации. Ее применяют чаще всего. Однако если светильников в помещении несколько или лампочки в люстре разведены на две группы, то подобный вариант проходного выключателя не подойдет.

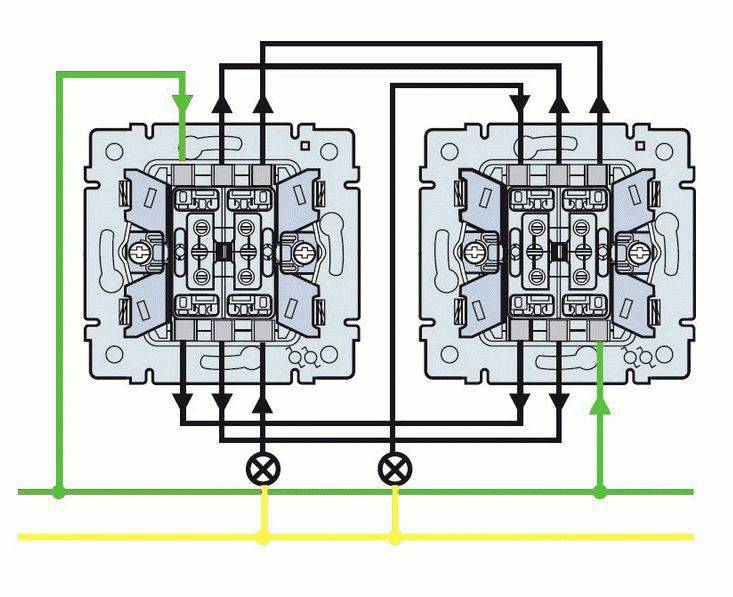

Если требуется подать питание на две отдельные линии ламп освещения, то придется прибегнуть к монтажу двухклавишных переключателей с шестью контактами каждый
По технологии монтажа и применяемым устройствам данная схема практически повторяет первый базовый вариант. Только проводов в этом случае прокладывать придется больше.
И чтобы хоть немного на них сэкономить, питающий провод на первый в цепи переключатель рекомендуется делать с перемычкой. Тянуть пару отдельных жил от распределительной коробки выйдет слишком накладно.
Если линий с лампами три, то меняются на трехклавишные аналоги. Во всем остальном схема подсоединения проводов остается прежней, только их количество увеличивается.
Схема #3: для нескольких выключателей
С двумя точками включения света и одной или несколькими группами освещения все достаточно просто. Там нужна проводка и пара переключателей. А вот при необходимости организовать управление из нескольких мест придется приобретать еще один тип переключающих устройств.
Если выключателей для одного светильника надо установить несколько, то без перекрестного переключателя не обойтись. В этом приборе одна из цепей является транзитной
В такой крайние переключатели ставятся обычные проходные, как в первом случае. А между ними потом монтируется перекрестный аналог с четырьмя клеммами подсоединения электропроводки.
При нажатии на клавишу в таком коммутирующем устройстве происходит размыкание соединенных контактов и сразу же перекрестное их замыкание в новую питающую цепь.

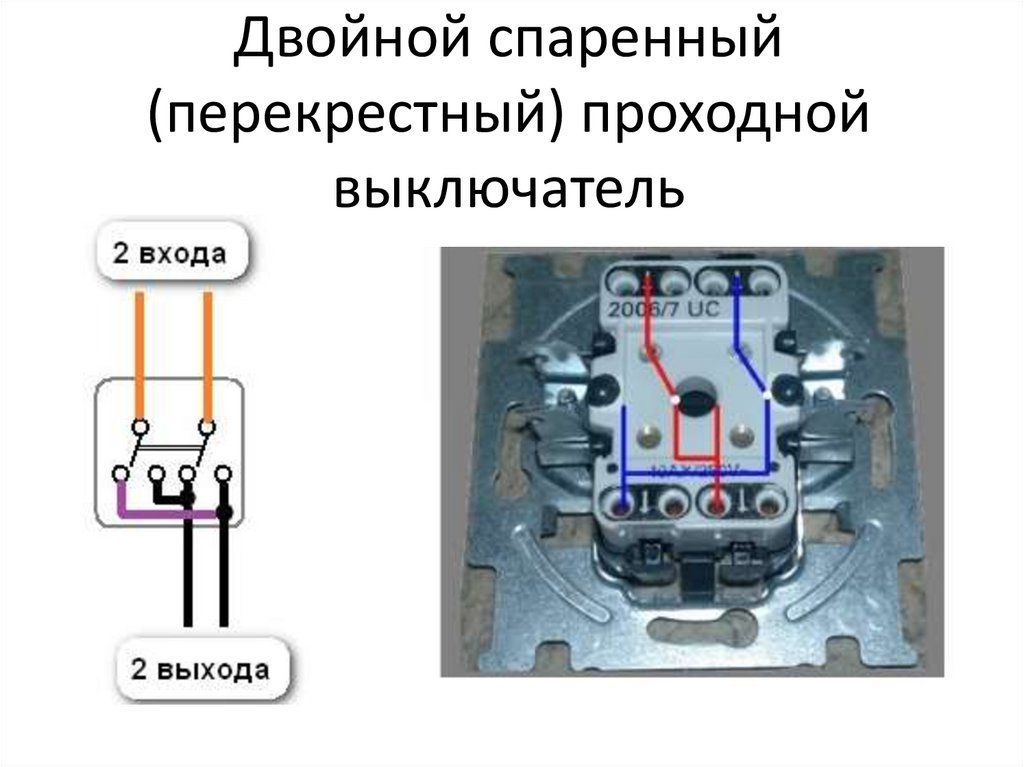

Кроме одноклавишных перекрестных переключателей существуют приборы и с большим количеством клавиш. Они предназначены для схем с несколькими группами лампочек.
Однако в этом случае жил к клеммам придется подсоединять гораздо больше. И здесь крайне важно ничего не напутать. За правильностью электромонтажа при такой разводке необходимо следить особо внимательно.

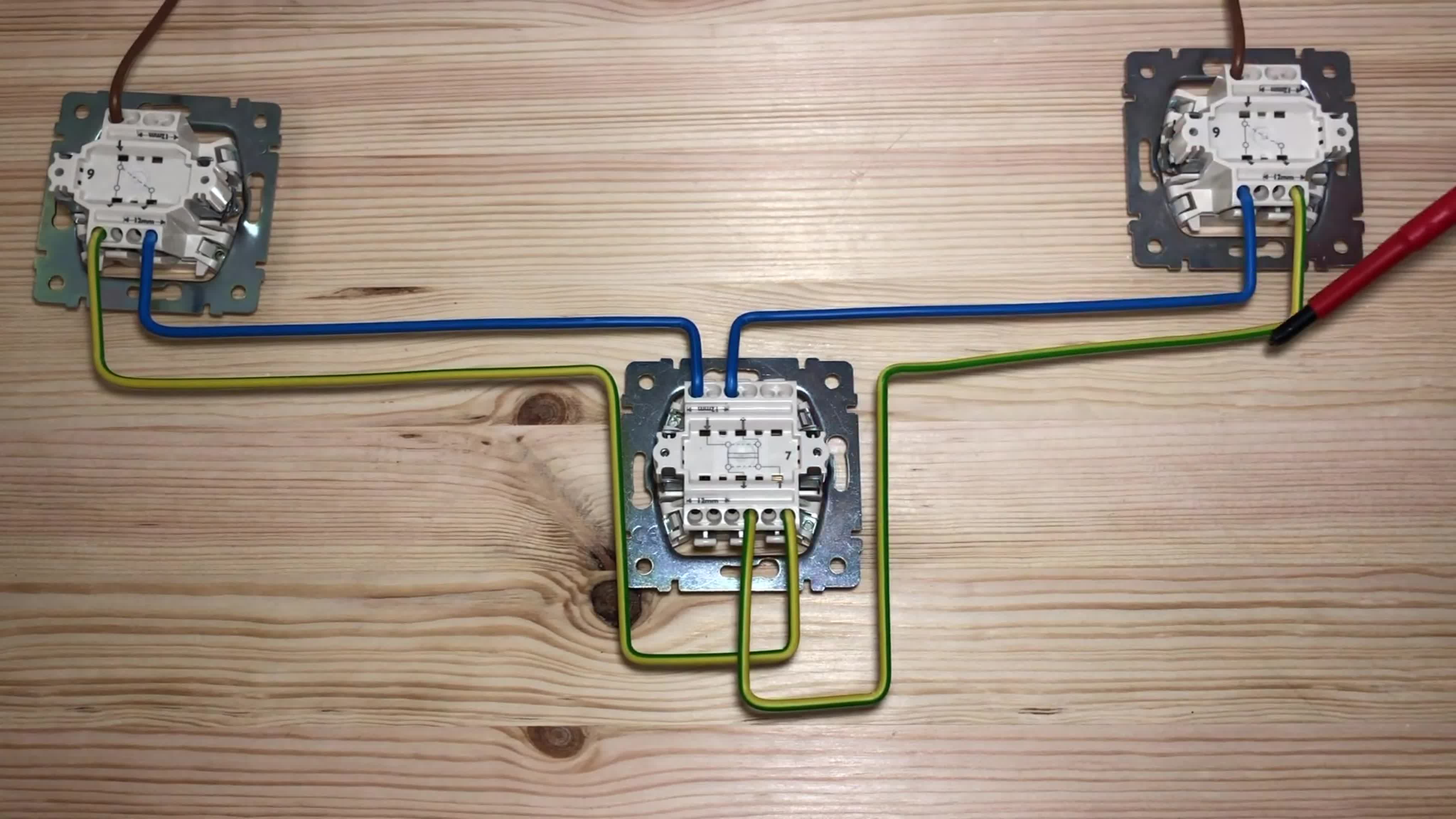

Если нужна еще одна точка «включения/выключения», то устанавливается еще один перекрестник с последовательным подключением проводов к уже имеющимся
Электрики рекомендуют соединять переключатели между собой через распределительную коробку. Однако гораздо проще сделать это напрямую посредством двухжильного провода. Практика показывает, что подобное соединение более целесообразно и норм электротехники не нарушает. А расход электропроводов при нем сокращается серьезно.
Проверенные на практике схемы подключения перекрестного выключателя приведены в , с содержанием которой мы советуем ознакомиться.
Выводы и полезное видео по теме
Нюансов подключения переключателей так, чтобы освещением можно было управлять с нескольких точек, немного.
Но они есть. И упускать их по незнанию их вида при выполнении монтажа нельзя. Чтобы Вам проще было разобраться во всех тонкостях описанных выше схем, мы рекомендуем обязательно просмотреть приведенные ниже видеоматериалы.
Все о проходных выключателях – принципы работы и монтаж:
Как подключить двухклавишный переключатель:
Схема подключения проходных (перекидных) выключателей через распределительную коробку:
Использование проходных выключателей сильно упрощает управление освещением в большом помещении, делая этот процесс более удобным. Самостоятельно смонтировать такую систему из нескольких переключателей и проводов несложно. Надо лишь правильно подобрать комплект необходимых коммутирующих устройств.
А как вы выбирали проходной выключатель для установки в загородном доме, офисе или в квартире? Что для вас стало решающим аргументом в выборе устройства? Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фотоснимки по теме статьи, делитесь полезной информацией и задавайте вопросы.
Проходные выключатели — описание, схемы подключения
Skip to content- Поиск
Найти:
Не редко для удобства человека при монтаже электропроводки устанавливают управление одной точки освещения с разных мест (проходные выключатели). В основном это — коридоры, проходные комнаты, лестничные марши. На рисунке 1. мы видим схему контроля с двух точек. В данном случае используются два одноклавишных проходных выключателя с перекидными контактами на выходе.
Рис1
Пример: Два проходных выключателя для использования освещения коридорного светильника.
На рисунке 2. показан контроль с 3 и более точек. Здесь на крайних замыкающих устанавливаются такие же одноклавишные выключатели с перекидным контактом, а в средних звеньях задействованы двухклавишные проходные выключатели с перекидными контактами.
Рис2
Пример: Три проходных выключателя для использования настенных бра подключенных в параллель, в проходной комнате.
Возможности комбинаций не ограничены, цепь можно продолжать. Всё зависит от полёта вашей фантазии.
Дополнение к теме от 23.11.2018
По теме проходных выключателей на почту приходит много вопросов по схемам подключения как одноклавишных и в особенности двухклавишных переключателей.
Основу вопросов составляют сколько проводов нужно для корректной работы проходного выключателя. Для работы одноклавишных проходников к каждому выключателю подводится по три жилы кабеля.
Схема подключения одноклавишного проходного выключателя освещения
Как мы видим из схемы ноль идёт на лампочку прямой подачей от источника напряжения, а фаза подаётся на общий контакт одного из переключателей (В1).
Далее перекидные контакты соединяются между собой и на нагрузку фаза выходит с общего контакта второго переключателя (В2). Соблюдая цветовую гамму проводников, а она может разной здесь сложно что-либо перепутать.
Схема монтажа 2-х клавишного проходного выключателя
Двухклавишный проходной выключатель по принципу работы не отличается от одноклавишного. Он просто рассчитан на проходное включение/выключение двух групп освещения. Соответственно в каждый подрозетник двухклавишного переключателя от распаячной коробки приходит по два трёхжильных кабеля. В данной схеме подключения можно в одной из групп (там откуда будет исток напряжения) можно задействовать 5 жильный кабель подав напряжение на основной контакт второй группы перемычкой от первой.
Тема вопросов-ответов по проходным выключателям
Встречаются вопросы и по проблеме отключения автомата в щитовой при нажатии любой клавиши проходного выключателя. Здесь ответ такой. Если ранее проходная схема работала исправно, и причина появилась «вдруг» искать в первую очередь нужно в нагрузке (лампы, патроны, светильники и т.
д.). Если проходник не запускается в нормальную работу сразу после монтажа – проверить схему подключения в монтажной коробке. Возможно, на одну из сторон в схему подключили нулевой проводник.
Распространённый вопрос от пользователей – можно ли без электромонтажа реализовать проходную схему по старым линиям освещения? В 98% — нет. Для этого нужна соединительная распайка между точками. У меня был единственный случай на практике когда у клиента без разрушительных электромонтажных работ удалось произвести расключение двух одноклавишных проходных выключателей в квартире. Но здесь помогли сложившиеся условия. Первое – у входной двери был установлен обычный двухклавишный выключатель, работающий на основное потолочное освещение, и вторая группа включала у коридорного зеркала небольшое бра. То есть три жилы кабеля мы имели. Второе условие – в конце длинного коридора у ванной комнаты в блоке с выключателями освещения стоял бездействовал выключатель вытяжки (при монтаже строители по просьбе хозяев подключили его напрямую от освещения) соответственно тут у нас тоже была свободная пара.
Если у кого-то остались вопросы по проходным выключателям пишите на почту (администратору) в подвале сайта. Обязательно всем отвечу.
Категории- Делай сам
