Дровокол винтовой электрический – Как сделать конусный дровокол своими руками с чертежами и видео

особенности конусных моделей «Морковка» и «Шуруп», размеры колунов для дров

По сей день в загородных домах работают печи на дровах, именно поэтому большой востребованностью пользуются такие приспособления, как дровоколы. Они существенно облегчают процесс рубки поленьев, который ручным способом дается гораздо сложнее и тяжелее физически.

Что это такое?

Дровоколы на даче или в частном доме решают довольно большую проблему. Ни для кого не секрет, что рубить дрова – это очень тяжелый, изматывающий физический труд, который к тому же отнимает довольно много времени. Именно поэтому все больше жителей пригородных и сельских домов приобретают дровоколы или делают их самостоятельно, используя различные детали и узлы от старой бытовой техники и ненужных станков.

На сегодняшний день промышленность предлагает две базовые разновидности этих инструментов. Это колун и конусный дровокол – они различаются особенностями рабочей детали. В первом варианте он представлен острой, расположенной горизонтально или вертикально пластиной, которая под действием толкателя надвигает и буквально разрезает чурку. Этот колун носит название реечного.

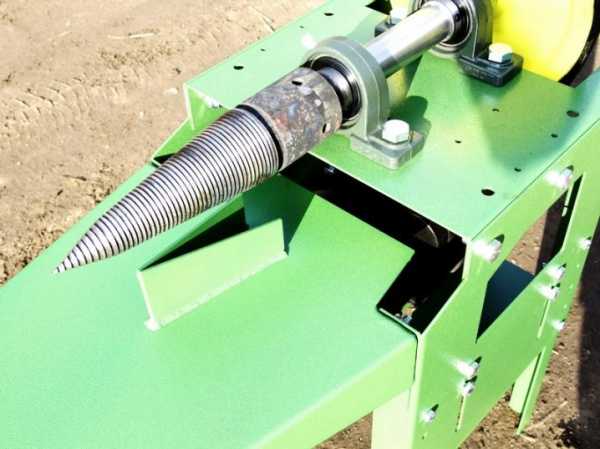

В конусном варианте рабочая поверхность представляет собой специальную винтовую резьбу. Вращаясь, такой конус врезается в бревно по принципу шурупа и попросту раскалывает его на 2-4 части.

Конусный дровокол характеризуется самыми высокими технико-эксплуатационными качествами, исключительной функциональностью и легкостью использования.

Обычно агрегат для заготовки дров в винтовом дровоколе имеет довольно компактные размеры, и при возникновении необходимости его всегда можно переместить из одного места в другое.

Отличительной чертой конусного дровокола является его по-настоящему существенный рабочий ресурс. При производстве такого садового инвентаря используют исключительно крепкие и износостойкие материалы, благодаря чему он с легкостью выдерживает даже самые повышенные нагрузки.

Его можно использовать в самых разнообразных природно-климатических и погодных условиях, при этом дровокол не требует никакого специального технического обслуживания.

Характеристики

Любой механизм, который предназначен для заготовки древесного топлива, должен непременно соответствовать техническим требованиям, причем это касается дровоколов любого типа: гидравлических, а также механических и конусных.

Остановимся подробнее на основных технико-эксплуатационных характеристиках последнего:

  • оптимальная рабочая длина (расстояние между клином и поршневой частью) – 50-55 см;
  • мощность расщепа, требуемая для бесперебойного раскалывания деревянной заготовки – на уровне 5-8 т;
  • скорость вращения, необходимая для приложения силы к древесным волокнам – как минимум 400 об/мин, но не свыше 600;
  • движение поршня – еще один параметр скорости – соответствует 4 м/сек в прямом ходу и 7,5 м/сек в обратном направлении;
  • мощность мотора – 3.4 кВт.

Для винтовых дровоколов особое значение имеет наличие опции ограничителя хода.

Стоимость винтового дровокола начинается от 20000 и достигает 130000 р., при этом последняя установка способна расколоть заготовку в 40 см буквально за пару секунд.

Конструкция и принцип работы

Конструкционные особенности конусного дырокола базируются на рабочем взаимодействии гайки и винта, где в роли гайки выступает мягкая древесина. На прочной металлической платформе фиксируется моторедуктор с наконечником, выполненным в форме одно- или двухконусного винта. Он вращается со скоростью от 250 до 400 оборотов в минуту.

В то же время от двигателя приходит в движение и упорная планка, она задвигает стоящий торцом чурбак на движущийся конус. В результате винт вонзается в боковину заготовки, и древесина сразу же раскалывается вдоль своих волокон.

Существуют две базовые конструкционные схемы этих дровоколов. В первой – двухзаходный конус крепится прямо на вал тихоходного электрического двигателя с параметрами мощности 4-5 кВт и количеством оборотов, не превышающим 500.

Во втором варианте используются двуручные шкивы нескольких размеров, а также гибкие приводные ремешки, при этом на вал движка крепится малый шкив, а на вал дровокольного – крупный.

Наиболее простым из вышеописанных механизмов считается дровокольный станок – он представляет собой элементарную схему без каких-либо сложных узлов. Он включает в себя двигатель, винтовой конус, а кроме того, редуктор, вал и два подшипника. Причем редуктор бывает как фабричным с зубчатой передачей, так и цепным либо переменным.

Непосредственно подшипники фиксируются на инструмент в специальном стальном либо чугунном корпусе, он может быть общим для обеих деталей или отдельным для каждого подшипника.

Станина обычно довольно прочная, собранная из стальных труб либо уголков, скрепленных сваркой.

Двигатель винтового дровокола в 220 Вольт, выполняется из плотной инструментальной стали, довольно твердой. Изготовить его своими руками даже опытному токарю в домашних условиях невозможно – он может собираться лишь на заводе.

Отдельное внимание следует уделить нарезке резьбы, она обязательно должна быть левосторонней, потому что при вкручивании винта в дерево он должен тянуть полено к себе, по сути, при помощи резьбовых насечек производится поступательное движение чурок.

Преимущества и недостатки

Основное достоинство любого дровокола заключается в минимизации усилий, необходимых для колки дров. С приобретением подобного инвентаря вам больше не придется наклоняться, поскольку агрегат можно отрегулировать под свой рост.

Если у вас возникнет необходимость в заготовке дров, все, что от вас потребуется – это просто включить установку и подкладывать чурки – а все остальное механизм сделает без вашего участия.

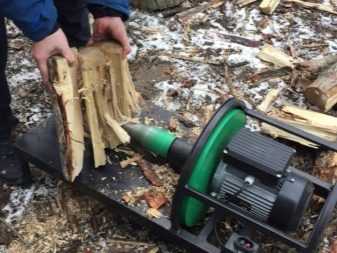

Принцип работы конусного дровокола настолько прост, что справиться с работой может даже женщина или человек пожилого возраста.

Конструкция довольно проста, при этом достаточная мощность невысока – не более 3-4 кВт. Для использования дома хватит винта с параметром 80 мм, а достаточная длина установки составляет 250 мм. Такие изделия довольно компактны и мобильны – их можно устанавливать в любом месте, а при возникновении такой необходимости переносить.

Из недостатков следует отметить довольно низкую степень безопасности и потребность подносить деревянные заготовки самостоятельно. Это не исключает полностью возникновения усталости, хотя существенно снижает ее выраженность, при этом существенно ускоряет сам процесс колки бревен.

Виды

Конусный винтовой дровокол обычно выполняют в мобильном и стационарном варианте. В последнем исполнении каркас оснащен осью с парой колес, за счет чего приспособление можно без проблем перемещать из места хранения к месту колки бревен.

По способу привода все винтовые приспособления делят на бензиновые, электрические, помимо этого, в продаже можно найти промышленные модели, работающие за счет вращательного движения тракторного вала.

Электрические модели обычно функционируют от однофазной сети, но есть изделия, работающие от трехфазной.

Но надо понимать, что три фазы довольно проблематично завезти на свой личный участок – это обойдется в «кругленькую» сумму, поэтому большинство домовладельцев отдают предпочтение менее мощным, но при этом гораздо более практичным однофазным вариантам.

Бензиновые модели оптимальны для работы на дачных участках, удаленных от места подключения к сети переменного тока, а кроме того, в местах, где не подведено электричество.

Обслуживание подобных установок не нуждается в особых расходах, они отличаются повышенной функциональностью и результативностью.

Комбинированные – подобные приспособления работают как от электричества, так и на бензине. Они оптимальны для бытового использования, но часто применяются в промышленных условиях.

По способу подачи дров выделяют несколько типов винтовых дровоколов.

  • Горизонтальные – в этом случае чурки попадают в особый желоб и перемещаются навстречу винтовому конусу. Есть и второй вариант, когда бревно остается на своем месте, а резак движется навстречу ему.
  • Вертикальные – при этом заготовка подается в вертикальном направлении, обычно колющая поверхность движется к чурке.
  • Смешанные – эти модели сочетают несколько разных типов подачи бревен.

В зависимости от комплектации выделяют приспособления со сменным конусом и без него.

Лучшие модели

Большой популярностью пользуется конусный дровокол «Сплиттер». Это технологичное приспособление позволяет колоть поленья диаметром до 50 см.

Скорость движения конусного шурупа варьируется от 150 до 400 об/мин. Производительность установки составляет 1 куб. м/час, а мощность – 1,5-3 кВт.

Масса агрегата равняется 90 кг.

Очень популярен дровокол-шуруп «Морковка». Этот механизм простой, но в то же время эффективный, а благодаря электрическому принципу работы использовать подобный механизм можно практически в любом хозяйстве.

Мощность дровокола оставляет 2,2 кВт, скорость вращения равняется 3000 оборотам в минуту.

Рабочая часть станины имеет габариты 40х70 см.

Тяжелый маховик создает довольно мощную кинетическую энергию, поэтому при помощи «Морковки» можно складывать самые сложные бревна без нагрузки на мотор. При этом раскалывание чурок настолько эффективно, что бревна буквально «разрываются».

Однако при раскалывании бревен главное – не заработаться, поскольку дровокол представляет собой довольно опасную конструкцию и может в считаные секунды натянуть рукава вашей одежды на свой конус.

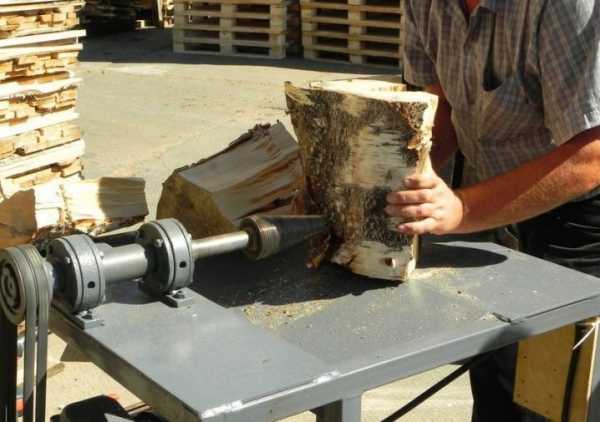

Конусный дровокол «Шуруп» работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа, раскалывая ее на части.

Часто подобные устройства сооружают самостоятельно. Однако при работе с этим дровоколом необходимо соблюдать элементарную технику безопасности.

Как выбрать?

При выборе дровоколов заводского производства следует принять во внимание несколько важных параметров.

Сила удара – это одна из основных характеристик, имеющих принципиальное значение при выборе провода. Она измеряется в тоннах, при этом для бытового использования более чем достаточно моделей с параметром 5-6 т. Этого параметра хватает для того, чтобы быстро наколоть дрова для растопки бани либо небольшой печки.

В промышленности используют дровоколы с показателем в 10 т, они оптимальны для котельных либо на больших деревообрабатывающих производствах.

Для работы с большими объемами древесины стоит подобрать модели на 12 т.

Имейте в виду, что чем выше усилие, тем выше должна быть мощность. Некоторые недобросовестные изготовители уверяют, что слабые моторы могут создавать значительное усилие на расколе – это обман. Мощностных параметров менее 3 кВт может хватить только на усилие в 4-5 т.

Особого внимания заслуживает выбор таких параметров, как однофазные или трехфазные двигатели. Трехфазные приспособления считаются более мощными, они требуют профессиональной проводки с напряжением 380В. Такие приспособления оптимальны для крупных производств с высокой интенсивностью использования, а вот в быту стоит ограничиться однофазными механизмами. Они могут подключаться к стандартной электросети, имеют встроенную защиту от скачков напряжения.

Важен такой параметр, как наибольший размер бревна, который он может расколоть. Этот параметр напрямую зависит от особенностей хода поршня. Для горизонтальных механизмов он должен составлять не больше 40 см, для вертикальных – не свыше 50 см.

Обратите внимание на присутствие ограничителя хода – это дополнительное устройство, которое имеется не во всех моделях. Такое приспособление позволяет работать с короткими поленьями, поскольку механизм самостоятельно блокирует их движение назад.

Обзор модельного ряда винтовых дровоколов в видео ниже.

stroy-podskazka.ru

описание работ на станке, видео работ

Любой технологический процесс (в т. ч. и колка дров), выполняемый вручную — довольно трудоёмкое и тяжёлое занятие, отнимающее уйму времени. Наши предки именно так и вели заготовку дров для отопления дома и бани, но сейчас, с появлением современной техники, заготавливать дрова стало намного проще и быстрее. Так, на смену устаревшему колуну, пришёл более усовершенствованный прибор — дровокол.

Классификация дровоколов

Станки для колки дров делятся на:

  • Профессиональные дровоколы. Это многофункциональные механизмы, способные выполнять операции не только по расколу дров, но также по подаче брёвен, их торцеванию по необходимой длине и отводу уже готовых поленьев.
  • Домашние дровоколы. Единственной функцией такого станка является раскалывание дров. Этот вариант дешевле профессионального и отличается малыми габаритами и небольшой мощностью.

По типу двигателя:

  • Дровоколы, работающие на электродвигателе. Мощность двигателя при этом не может быть менее 3 кВт. Из всех существующих модификаций — это наиболее простые и лёгкие в управлении дровоколы, использующие в своей работе гидравлический насос. Такой станок не требует предварительной подготовки к работе и не нуждается в специальном обслуживании. Единственным их недостатком можно назвать привязку к источнику питания, то есть к электросети. Используются такие механизмы в основном для бытовых нужд.
  • Дровоколы, оснащённые двигателем, работающим на солярке или бензине. От электрических моделей они отличаются большей мощностью. Используются в основном для заготовки леса в промышленных масштабах, но нередко и в домашнем хозяйстве.
  • Механизмы, работающие на тракторной тяге. Это очень прочные дровоколы, которые применяются на предприятиях, фермах, лесных хозяйствах.
  • Устройства, оборудованные комбинированным двигателем. Такие агрегаты сочетают в себе различные типы приводов. Это могут быть следующие комбинации: тракторная тяга и электродвигатель; двигатель, работающий на дизельном топливе или бензине и тракторная тяга.

По степени мобильности:

  • Мобильные дровокольные станки. Благодаря тому, что такие устройства оборудованы специальными колёсами, их легко перемещать с места на место.
  • Промышленные дровоколы. Это очень тяжёлые и массивные механизмы, которые устанавливаются в определённом месте и больше никуда не перемещаются.

По принципу работы:

  • Конусный электрический дровокол. Вместо ножа, механизм имеет конус с резьбой, который расщепляет полено, вкручиваясь в него. Именно такая модель дровокола лучше всего подойдёт для самостоятельного изготовления.
  • Гидравлический дровокол. Нож, при помощи гидравлического насоса, с огромной силой вдавливается в полено и оно раскалывается.

Как самостоятельно изготовить дровокол?

Не каждый хозяин собственного подворья или просто дачник сможет себе позволить купить готовое дровокольное устройство в магазине. Но можно попытаться сделать бюджетный вариант дровокола самостоятельно. Как уже говорилось ранее, самым простым в изготовлении является конусный дровокольный станок.

Виды самодельных дровоколов

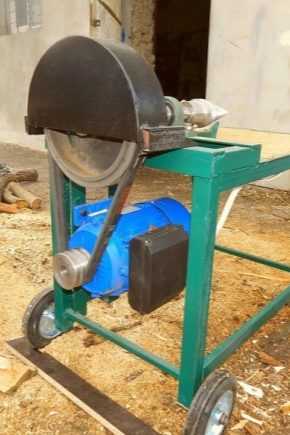

Бытовой дровокол может быть стационарным или мобильным (оснащён колёсами). Какая именно модификация нужна определяет каждый хозяин частного подворья сам. Бытовые приборы для колки дров могут быть снабжены бензиновым двигателем или электромотором. Дровокол с электрическим приводом обычно питается от однофазной сети.

Если возможность использования электроэнергии отсутствует, можно оснастить конструкцию бензиновым двигателем, мощность которого должна быть не менее 5 кВт. Рабочим элементом у большинства самодельных конструкций является конус с винтовой нарезкой. Надёжную работу такого механизма обеспечивает упорная резьба: она лучше входит в древесину и меньше подвержена истиранию.

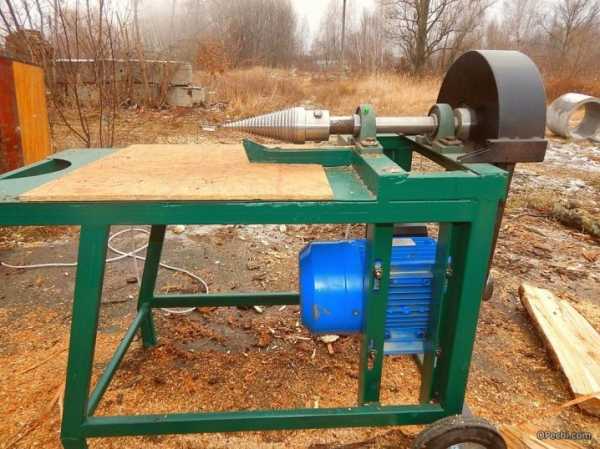

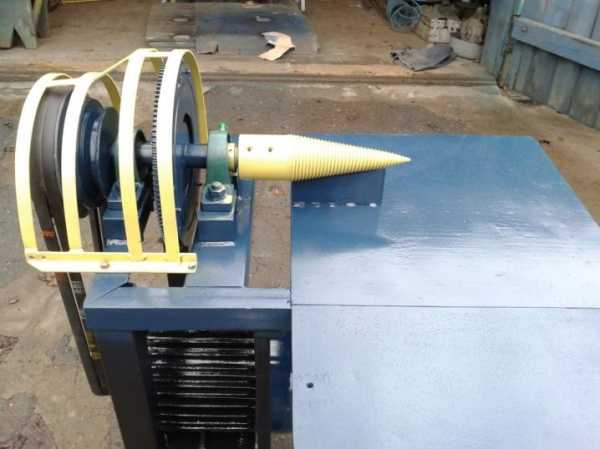

Изготавливаем винтовой дровокол своими руками

Такой прибор состоит из следующих элементов:
  • станина — металлический каркас;
  • электродвигатель с ремённой или цепной передачей;
  • винтовой конус с резьбой;
  • блок ведущего вала.

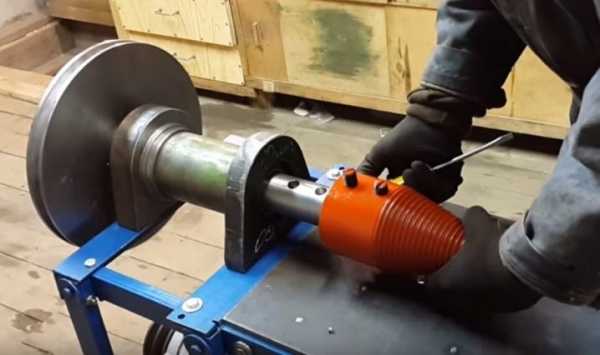

Самым сложным в изготовлении конструкции является конус, который вкручиваясь в полено, раскалывает его. Деталь можно выточить самостоятельно на токарном станке либо заказать специалистам. Если вы не имеете возможности заказать изготовление детали и у вас нет токарного станка, можно воспользоваться болгаркой. Для этого болгарку из металла необходимо насадить на штив электродвигателя и после того, как она свободно начнёт вращаться, просто равномерно со всех сторон снимайте металл.

Готовый конус насадить на вал, снабжённый подшипниками необходимого размера. На конец вала предварительно насаживается фланец со звёздочкой от мотоциклетного колеса. Конус закрепляется болтом либо штифтом. Таким образом, в случае заклинивания, его легко можно снять с вала либо газовым ключом вывернуть из полена. Если конус прикрепить к валу электродвигателя капитально, то есть без возможности его демонтажа, в случае поломки придётся снимать всю цепь привода, так как вал электродвигателя в обратную сторону поворачивать нельзя.

Из двух гаек и труб соорудить распорку и вставить её между двигателем и валом. При помощи этой распорки цепь будет натягиваться.

Будьте осторожны! Ни в коем случае не устанавливайте конусную насадку на вал двигателя напрямую, так развиваемая им мощность достигает 3 тыс. об/мин. Для самодельного дровокольного станка это слишком много. Его максимальная мощность всего 400 — 600 об/мин. Для передачи вращения от редуктора двигателя к конусу, необходимо сделать цепную или ременную передачу, которую следует обличить в защитный кожух.

Выполнение всех работ, связанных с электричеством следует поручить профессионалам.

Дровокол своими руками. Видео

Итак, использование современных дровоколов существенно облегчает процесс заготовки дров как на крупных лесозаготовительных предприятиях, так и в небольших частных хозяйствах. Прибор лёгок в применении, что позволяет справиться с ним даже женщинам и пожилым людям. При условии соблюдения всех правил безопасности и эксплуатации, касающихся защиты механизма от сырости и влаги, а также электрической части, дровокол прослужит вам долгие годы.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Колун для дров винтовой видео – как работает дровокол

Колун для дров своими руками: описание, чертежи, фото



Заготовка дров издревле являлась одним из важнейших занятий человека. Основным инструментом для этого является особый вид топора – колун.

Содержание

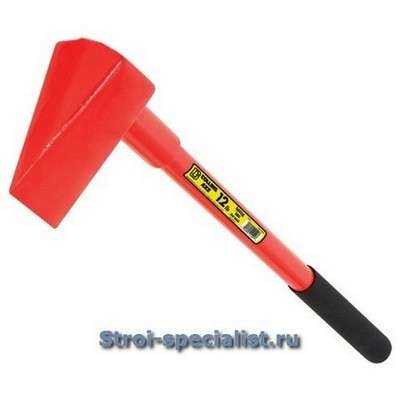

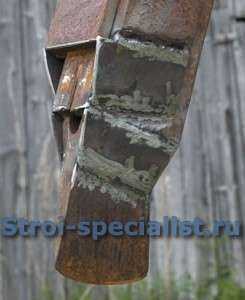

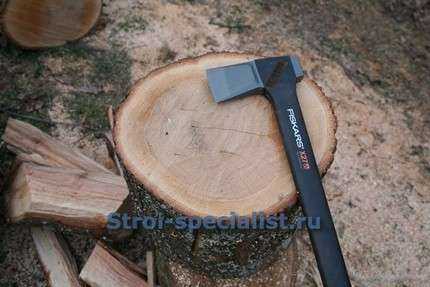

Колун ручной — в чем отличие от топора?

Принципиально работа колуна для дров значительно отличается от работы традиционного плотницкого топора. Различаются они по целому ряду параметров. Во-первых, инструмент плотника предназначен для грубой предварительной обработки различных деревянных деталей, придания им общего чернового контура. Колун же исключительный инструмент дровосека. В деревообработке может использоваться лишь для разделения коротких обрезков бревен на продольные части для последующей обработки, например при битье баклуш – заготовок для изготовления деревянных ложек.

Во-вторых, топор предназначен для точной, зачастую, ювелирной работы, что определило достаточно не большую длину топорища.

Удар колуном при работе с твердыми породами, поленьями большого диаметра должен иметь максимальную силу, чего добиваются значительным, по отношению к топорищу, удлинением рукоятки инструмента. Этот параметр является достаточно весомым, на него следует обращать особое внимание.

И, в-третьих, одним из основных отличительных признаков колуна перед топором является угол схождения рабочих граней (заточки) данных инструментов. Колун более тупой — при ударе он не вонзается в палено, а разрывает его.

Разница определяется их принципом работы. Топор тешет древесину аналогично ножу рубанка, снимая с заготовки слой за слоем в виде тонкой стружки. Его заточка должна позволять осуществить мастеру обработку заготовки. Принцип работы колуна состоит в раздвигании волокон древесины вплоть до разрушения их взаимной связи. Поэтому угол его заточки значительно превосходит заточку топора.

Некоторые обыватели, не видя разницы между обоими инструментами, пытаются выполнять колку дров топором. Если для поленьев небольшого диаметра это может быть применимо, то работа с толстыми заготовками приводит к увязанию лезвия топора и необходимости приложения значительных усилий для его освобождения.

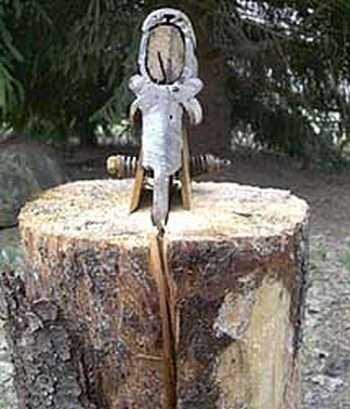

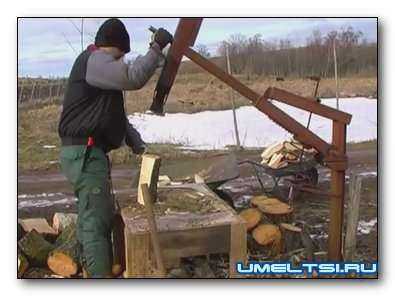

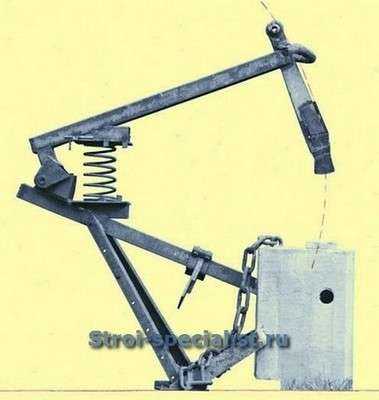

Колун для дров механический – производительность и легкость в работе

В наши дни появляется большое количество механических помощников человека в различных отраслях производства, в том числе и при колке дров. Речь идет о механических колунах с ручным приводом.

Принцип работы подобных приспособлений основан на использовании рабочего органа (колуна) достаточно большой массы, что значительно облегчает процесс колки поленьев.

Снижение нагрузки на работающего обусловлено использованием пружинного механизма, компенсирующего тяжесть ударного механизма и облегчающего управление им. В домашних хозяйствах россиян можно встретить как заводские приспособления, так и самодельные аналоги.

Настройка приспособления осуществляется регулировкой положения пружины, расстояния от нее до рабочего органа. Благодаря этому возможна колка поленьев различной длины с максимальным удобством.

Для работы необходимо иметь твердое основание, на которое и устанавливаются обрабатываемые обрезки бревен. Работник одной рукой приподнимает колун вверх и с небольшим усилием опускает его на полено.

Клин выполняет свою работу, раскалывая заготовку на отдельные части, а пружина возвращает механизм в первоначальное положение. Основную работу в данном приспособлении совершает сила тяжести и сила упругости стали. Благодаря значительному снижению нагрузки на работающего, производительность его увеличивается без переутомления, связанного, например, с использованием классического ручного колуна.

Механический колун с электроприводом — изготовление своими руками

Еще один вариант механического приспособления для раскалывания деревянных чурбаков на части использует для своей работы электродвигатель.

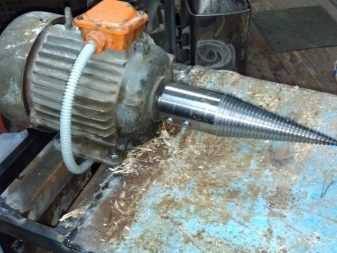

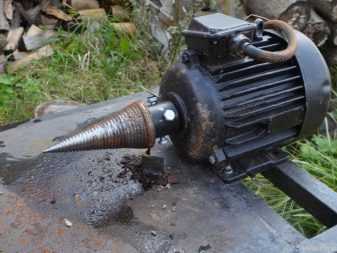

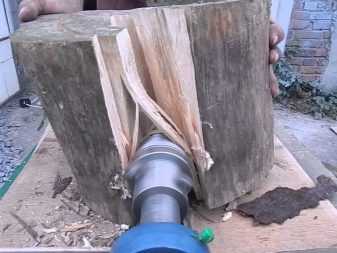

Конусные дровоколы: устройство и изготовление своими руками

Основное движение, которое применяется в работе – вращение рабочего органа. Именно его устройство и является главным секретом работоспособности таких колунов.

Рабочий орган представляет собой конус с необходимым углом, оснащенный винтовой нарезкой достаточной глубины. При вращении такого винта он достаточно легко внедряется в древесину и приводит к разрыву волокон за счет раздвигающего действия геометрического тела.

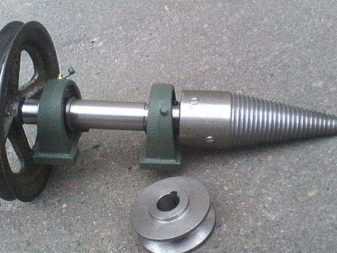

Кроме электродвигателя в состав электроколуна входят рабочий вал, имеющий на концах шпоночные пазы для установки шкива ременной передачи и рубящего наконечника.

Вал крепится к станине посредством двух креплений, оснащенных подшипниками. Возможна и прямая установка рабочего конуса на вал электродвигателя.

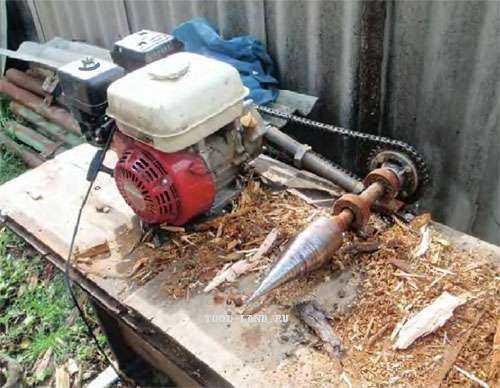

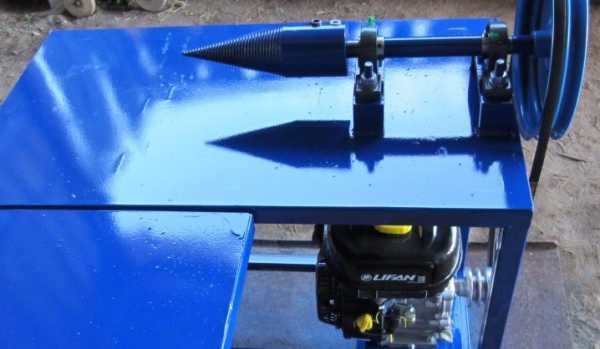

При отсутствии электроэнергии можно оснастить механический колун не электрическим источником вращения, двигателем внутреннего сгорания, приспособив любую передачу, например, цепную.

В том случае, если у читателей возникнет желание самостоятельно изготовить конический наконечник на механический колун, предлагаем вашему вниманию готовый чертеж рабочего органа, по которому любой токарь сможет его выточить.

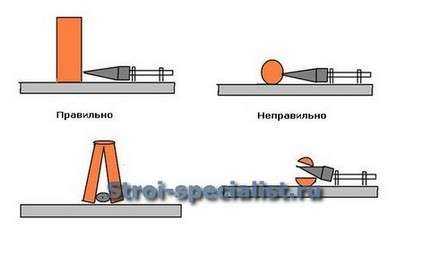

Обращаем ваше внимание на одну немаловажную особенность в работе подобных приспособлений. Категорически не рекомендуется подавать чурбаки на электроколун, укладывая их на боковую поверхность. Это может привести к поломке приспособления.

На вращающийся резьбовой конус обрабатываемые обрезки бревен подаются только вертикально!!!

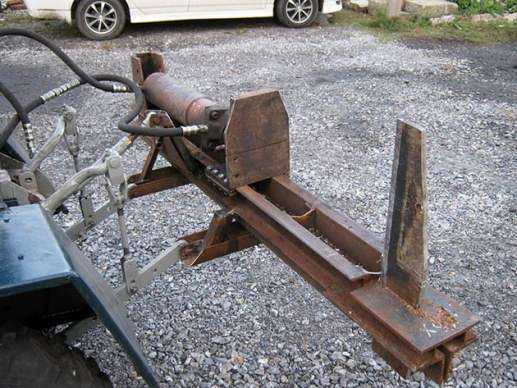

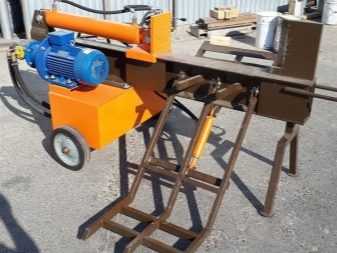

Дровокол гидравлический

Еще один вид механических приспособлений для колки дров использует энергию сжатых жидкостей. В их основе лежит принцип гидравлических прессов, когда нагнетаемое давление через жидкость передается на рабочий поршень, осуществляющий давление на полено.

В конструкции приспособления необходимо предусмотреть станину, изготовленную из толстостенного стального швеллера, по которой будет осуществляться движение поршня и на который установят режущий элемент. Режущий инструмент имеет свои конструктивные особенности и чаще всего выполняется многолезвийным.

Это позволяет за один ход выполнять разрубание полена на несколько частей.

Сложность в работе подобных вариантов дровоколов связана с необходимостью обеспечения прямолинейного передвижения чурбака вдоль станины, для чего используются дополнительные конструктивные элементы – направляющие.

Дровокол на винтовой передаче

Последний вид механического колуна для дров, на который хотелось бы обратить ваше внимание, использует знакомую многим винтовую передачу, или передачу винт-гайка. Принцип ее основан на преобразовании вращательного движения детали с наружной резьбой (винта) в поступательное движение детали с внутренней резьбой того же диаметра (гайки). Преимуществом данного вида движения является его плавность и возможность перемещения гайки в обоих направлениях при реверсировании вращения.

Небольшие дровоколы с электрическим двигателем позволяют получать достаточное усилие для раскалывания чурбаков на части. Для удобства работы приспособление может быть установлено на небольшой постамент.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
