Обустройство дренажа решает сразу несколько задач. Главные из них – это отвод грунтовых вод высокого залегания и верховодки от заглубленного фундамента дома, снижение нагрузки на гидроизоляцию стен подвалов и подземных технических этажей, осушение участка на увлажненных грунтах. Стандартная схема системы дренажа состоит из приемников воды и труб, проложенных в грунте. Прочитав статью, Вы узнаете, как работает дренажная труба и как устройство дренажной трубы позволяет одновременно собирать воду и отводить ее в специальные колодцы или за территорию участка.

Дренажные трубы легко узнать по гофрированной поверхности и нанесенной перфорации

Виды дренажных труб

Дренажные трубы отличаются между собой материалами, устройством и даже формой.

По виду материала существует следующая классификация:

Все перечисленные материалы имеют хорошую морозостойкость, высокую устойчивость к влаге и не подвержены гниению. Но отличаются между собой по другим параметрам.

Керамические

Как и для внешней канализации, это традиционный материал, который был повсеместно распространен до «эпохи полимеров». Существует даже советский ГОСТ, который регламентирует форму дренажных труб из керамики. Внутри они имеют форму полого цилиндра, а снаружи бывают не только цилиндрическими, а еще в виде шести- и восьмигранника.

Для справки! В отличие от канализации, трубы для дренажа делают без раструбов – их соединение производится с помощью муфт, которые не создают условий для накапливания ила на стыках. Эту же технологию соединения «позаимствовали» в дальнейшем изделия из других материалов.

Еще одним отличием от канализационных керамических труб служит отсутствие глазированного слоя на внешней поверхности.

Керамические дренажные трубы – без перфорации, глазированного слоя и раструбов

Обычно стенки дренажной трубы имеют отверстия в виде канавок или прорезей, но иногда они отсутствуют. Неперфорированные трубы используют не для сбора воды, а только для ее отвода с участка.

Достоинства: абсолютная экологичность и довольно высокий срок службы (до 30 лет).

Недостатки: высокая стоимость, хрупкость, сложность в транспортировке, тяжело проходит подгонка по размеру и укладка дренажной трубы при монтаже системы.

Асбестоцементные

Для устройства дренажа используют обычные асбестоцементные безнапорные трубы и муфты с маркировкой БНТ и БНМ. В отличие от керамических, у них универсальная специализация – организация наружных трубопроводов канализации и дренажа, защита подземных кабелей телефонной связи.

Чтобы их использовать не только для отвода, но и для сбора грунтовых вод, они нуждаются в доработке – нарезке сквозных щелей или высверливании отверстий.

Достоинства: универсальность, невысокая стоимость, простота в подгонке по размеру.

Недостатки: необходимость доработки, хрупкость, сложность укладки дренажа и плохие экологические свойства.

Дренажная асбестоцементная труба с перфорацией

Для справки! Последнее качество требует пояснения. В Евросоюзе с 1 января 2005 запрещено использование асбеста и изделий из него – есть печальная статистика МОЗ о канцерогенном влиянии на организм асбестовой пыли. И хотя считается, что цемент связывает микроволокна асбеста, при подгонке и перфорации отверстий эта пыль обязательно появится. Поэтому предписано все работы с этим материалом проводить исключительно при использовании средств защиты дыхательных путей и слизистых оболочек.

Полимерные

В эту категорию входят изделия из полиэтилена, полипропилена и ПВХ.

Они бывают:

• жесткие и гибкие;

• гладкие и гофрированные;

• однослойные и двухслойные;

• с защитной обмоткой из геотекстиля и с дополнительным фильтрующим слоем.

По степени «кольцевой» жесткости различают несколько классов, которые обозначаются маркировкой SN2- SN24, и чем больше цифровой индекс, тем больше труба способна выдержать давление насыпного щебня, песка и грунта.

Практически весь ассортимент этой категории имеет на поверхности перфорацию с разным рисунком. Есть и такие, что имеют один ряд отверстий, которые при укладке располагают сверху для сбора осадочных вод. Но чаще отверстия «опоясывают» всю поверхность, чтобы установка дренажной трубы была не сложной и позволяла воде просачиваться внутрь со всех сторон.

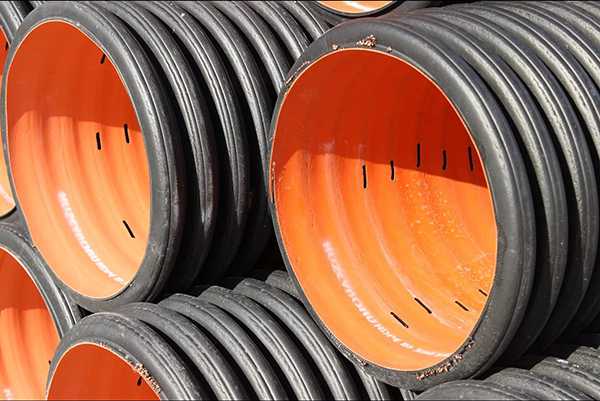

Полимерная дренажная труба с перфорацией

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа и проектирования водоснабжения и канализации. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Помимо «стандартной» цилиндрической формы, есть плоские гофрированные дренажные трубы. У них не такая высокая пропускная способность, но, благодаря дополнительному ребру жесткости, они в горизонтальном положении более прочные на сжатие. А в вертикальном положении – занимают меньше места и не требуют масштабных земляных работ.

Помимо перфорированных труб есть изделия выполненные из пористого полимера. Открытые сообщающиеся ячейки и пористость стенок (на уровне 80-90% от объема) заменяют перфорацию и служат отличным фильтром от проникновения ила внутрь. Но и в этом случае прибегают к дополнительной защите в виде обмотки из геотекстиля, которым либо на стадии производства укутывают трубу, либо оборачивают ее во время обустройства системы дренажа.

К новинкам можно отнести дренажные трубы, которые имеют дополнительный фильтрующий слой из гранулированного пенополистирола. Он расположен между стенкой и обмоткой из геотекстиля. А при укладке в траншею для них не требуется засыпка слоя щебня.

Все эти тонкости устройства дренажной трубы определяют способы её укладки.

Разновидности дренажных труб в зависимости от материала и типа грунта, в котором их будут укладывать

Общевидовых недостатков у полимерных труб нет. А широкий ценовой диапазон и большой ассортимент по видам материалов, размерам и устройству позволяют выбрать оптимальный вариант для каждого случая.

Общие достоинства: большой срок службы, высокая устойчивость к механическим нагрузкам и повреждениям, простота подгонки и монтажа.

Технология укладки

Чтобы система работала четко, нужно знать как правильно уложить дренажную трубу, в зависимости от вида. У каждой дренажной трубы технология укладки будет немного различаться в зависимости от конструкции. Но начальный этап у всех одинаковый:

1. Разрабатывают схему дренажа: расположение труб, места для колодцев и ревизий.

2. В зависимости от типа грунта, геологических характеристик участка, расположения грунтовых вод и требуемой пропускной способности выбирают размеры и вид дренажной трубы.

3. На основании намеченной трассы проводки дренажных труб на участке проводят планировку участка и разметку для проведения земляных работ.

Идеальный вариант – когда схема дренажа разрабатывается совместно с проектом дома

4. Роют траншеи. На плотных грунтах с прямыми стенками, на сыпучих – со стенками под уклон или укрепляют их на время работ. Дно делают на 30 см шире с обеих сторон трубы.

5. Выравнивают поверхность дна, трамбуют грунт, формируют уклон в сторону дренажного колодца в пределах 0.5-3.0% (минимум 0.5 см и максимум 3 см на каждый метр длины).

6. Насыпают слой крупнозернистого песка толщиной около 15 см и трамбуют его, соблюдая уклон заложенный во время формирования дна канавы.

Дальнейшая технология укладки дренажной трубы зависит от её конструкции.

Укладка дренажной трубы с геотекстилем, если она не имеет фабричной обмотки:

1. Геотекстиль стелют поверх песка. Ширина полотна должна быть достаточной, чтобы края затем можно было свести вместе.

2. Насыпают слой щебня (15 см).

3. Укладывают перфорированную трубу и засыпают ее слоем щебня сверху.

4. Заворачивают и скрепляют между собой края полотна геотекстиля. В результате труба должна иметь со всех сторон равномерную засыпку щебнем около 15 см, текстиль – проходить по границе «песок-щебень», а до стенок траншеи должно остаться свободное пространство.

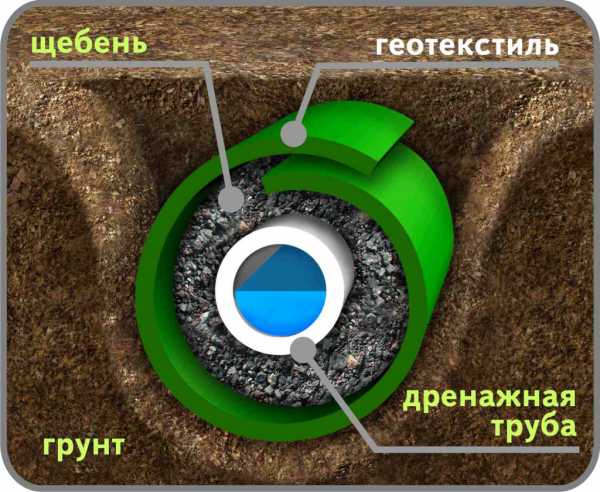

Принцип действия дренажа – вода просачивается через геотекстиль, щебень и перфорацию, затем самотеком стекает по трубе к колодцу

5. Насыпают по бокам и сверху слой песка (около 15 см).

6. Укладывают обратно вынутый или привозной плодородный грунт.

Если труба имеет фабричную обмотку из геотекстиля, то процедура монтажа дренажа сокращается на два «шага».

Примечание! Можно купить отдельно геотекстиль, выбрать перфорированные трубы без обмотки и обернуть их перед проведением работ.

При использовании труб с фильтрующим слоем из пенополистирольных гранул и обмотки щебень не засыпают. А если верить рекламному ролику производителя, то можно не засыпать даже песок.

В видео ниже смотрите, как происходит процесс монтажа дренажной системы:

Советы по выбору

Для глубинного дренажа наиболее востребованы в гражданском строительстве двухслойные гофрированные трубы из полимерных материалов с дополнительной фильтрующей оболочкой. И такой же профиль, но без обмотки из геотекстиля, используют для обустройства ливневой канализации закрытого типа.

Внутренние стенки имеют гладкую поверхность, что обеспечивает высокую самоочищаемость и не создает предпосылок для заиливания горизонтальной части системы дренажа.

Внешние стенки имеют вид гофры с кольцевым профилем, который обеспечивает требуемую жесткость. Гофрированная поверхность также позволяет использовать уплотнительные кольца при соединении труб муфтами и тройниками.

Для прокладки на участках с обычным режимом эксплуатации (отмостка, газоны, пешеходные дорожки) достаточно кольцевой жесткости класса SN4, SN8.

Для устройства дренажа под подъездными дорогами или площадкой для стоянки автомобиля выбирают трубы с кольцевой жесткостью класса SN16- SN24.

Наглядно про выбор дренажных труб смотрите в следующем видео:

Это может быть интересно! В статье по следующей ссылке читайте про устройство дренажа.

Заключение

От правильно спроектированной и смонтированной системы глубинного дренажа и ливневой канализации зависит долговечность и прочность фундамента, отсутствие воды в подвале в сезон дождей и таяния снега, нормальная увлажненность участка и «здоровье» зеленых насаждений. Поэтому водоотведением и дренажем должны заниматься специалисты.

Прочитать позже

Отправим материал на почту

m-strana.ru

Дренажные трубы для канавы большого диаметра

Дренажные трубы большого диаметра для канавы предназначены для монтажа горизонтальной канализационной системы в сложных гидрогеологических условиях. Они играют существенную роль в общей системе дренажа частной усадьбы. Особенно это заметно в низменной местности, когда нужно канализировать уличные потоки после проливного дождя.

Необходимость дренажа не вызывает сомнений, иначе весь участок вместе с домом будет время от времени подтапливаться. Мало того, что в здании будет процветать плесень и грибок, сам фундамент может не выдержать напора воды.

Эффективный отвод влаги

Простой способ борьбы с поверхностной водой заключается в рытье канавы в районе въезда на территорию участка, в которой и скапливается ненужная жидкость. Называют этот вариант открытым, или поверхностным. Трубы в данном случае не нужны, что экономит значительные средства. Одновременно канава становится своеобразным препятствием, предотвращающим заезд на усадьбу чужого автомобиля.

Большинство владельцев частных домов предпочитают обустраивать глубинные, или закрытые, системы. Для этого понадобится дренажная труба в канаву большого диаметра с перфорацией. Теперь и проезд совершенно свободен, и вода будет протекать в заданном направлении. Для создания такого дренажа необходимы следующие элементы:

• перфорированные трубы, из которых складывается вся система;
• фасонная часть, или фитинги, при помощи которых происходит соединение труб;
• комплекс смотровых или ревизионных колодцев;
• фильтрационные компоненты.

Трубой большого диаметра можно считать изделие с поперечником от 300 мм и выше. По виду материала они бывают асбестоцементными, керамическими, железобетонными, пластиковыми и стальными. Асбест и керамика — достаточно хрупкие вещества и на проезжей части не применяются. Железобетонные, хотя и прочные, но со временем разрушаются. Металлические детали подвержены коррозии. Кроме этого, большая масса требует использования специальных трубоукладчиков. В монтаже система очень сложна и трудоемка. Самодельная перфорация ненадежна. Вскоре изделие заиливается и нуждается в очистке. Срок службы асбестоцементных труб составляет до 20 лет, керамических — максимум 30. Использование таких материалов обойдется очень дорого.

Сэкономить на установке позволят полимеры. Они эксплуатируются на протяжении 50-60 лет. Преимущества подобных труб заключаются в высокой прочности благодаря применению специальных технологий в виде двухслойной структуры и наличию ребер жесткости. Пластик совершенно не боится коррозии, имеет небольшую массу, прост в монтаже и обслуживании. Поскольку изделие обладает высокой степенью гладкости, то на его внутренней поверхности образование загрязнений происходит очень медленно.

Типы пластиковых труб большого диаметра

Наибольшей популярностью сегодня пользуется продукция из полихлорвинила (ПВХ), полипропилена и полиэтилена. Дренажные системы из ПВХ веществ в зависимости от типа исполнения подразделяются:

• на одно- и двухслойные;
• на жесткие или гибкие;
• на имеющие фильтрованную поверхность или без нее.

Отличаются они также прочностью. Жесткие изделия производятся длиной от 6 до 12 м, гибкие — продаются в бухтах по 50 м. Полипропиленовая труба для дренажей выпускается с классом жесткости SN8 в гладком или гофрированном виде. Полиэтиленовые элементы для водоотведения создаются из вещества низкого и высокого давления. Однослойная гибкая структура допускается к эксплуатации в грунте с неглубоким залеганием. Для монтажа элементов на глубине до 2 м пригодны трубы с классом прочности SN2, от 2 до 3 м — не менее SN4.

Полиэтиленовая труба с гофрированием снаружи имеет класс прочности SN6. Ее располагают на глубине до 6 м, используя при этом фильтр в форме геоткани. Жесткая дренажная труба из полиэтилена с классом прочности SN8 отлично показывает себя на десятиметровых глубинах без фильтров. По структуре продукция должна быть только двухслойной.

Очень хорошо зарекомендовали себя высокомодульные полиэтиленовые трубы с минерализированными компонентами. Такой материал снабжается перфорацией по всей плоскости.

Технология укладки дренажных труб

Монтаж системы начинается после выбора оптимальных моделей конструкции. Кроме труб, необходимо купить соединительную арматуру, а также песок и щебень для создания «подушки» в канаве. Работы с изделиями большого диаметра выполняются только с помощью землеройной техники. Ручным способом эта процедура затянется на длительное время с ненужной затратой энергии.

Ширину канавы делают на 50 см больше диаметра устанавливаемой трубы. Траншея может быть продолговатой формы, если грунты слабые и осыпаются. Дно канавы выравнивают, убирают все камни и корни деревьев. Уклон выполняют в направлении водосборного колодца. Завершают подготовку засыпкой углубления слоем песка и щебня. Высота обоих пластов — не менее 20 см.

Укладка труб выполняется перфорацией вниз, если она произведена только на одной стороне. Фасонная комплектация подобна канализационным системам. Если элементы не имеют фильтров, то на них сверху желательно постелить геоткань и только потом насыпать щебенку. Выглядывающие края материала заворачивают и связывают синтетической бечевкой. При резком изменении направления укладки труб устанавливаются проверочные колодцы. Ревизионная шахта обустраивается через каждые 50 м прямого участка дренажной системы.

После завершения монтажа производится засыпка траншеи щебнем толщиной 20 см. Сверху укладывают песок, в последнюю очередь — грунт. Для облагораживания территории на месте углубления используют предварительно снятый дерн. Дренажные трубы большого диаметра для канавы можно уложить собственными усилиями, если изучить тонкости работы. Использование современных материалов обеспечит надежность и долговечность системы.

domcoms.ru

Дренажная трубка кондиционера: назначение, разновидности, обслуживание

.

Для многих, сегодня, кондиционер – это не просто бытовая техника, а жизненно необходимая вещь, которая создает комфортные температурные условия, особенно в летний период. Таковые устройства пользуются большой популярностью и применяются для частных и производственных нужд. Но эффективность кондиционеров зависит от того, правильно ли установлены все важные узлы этого оборудования. Так, дренажная трубка кондиционера дает возможность эффективно утилизировать конденсат. Неправильное ее расположение снижает пропускную способность системы.

Дренажная трубка нужна для удаления конденсата

Назначение дренажной трубки в кондиционере

Конденсат – это неотъемлемая составляющая эффективной работы кондиционера. Его появление объясняется принципом работы самой сплит-системы. В летнее время, когда температура воздуха высока, владельцы кондиционеров пытаются охладить свои дома и квартиры с помощью кондиционеров. Сама сплит-система, или другие разновидности оборудования, эффективно справляется со своей задачей с помощью хладагента. Чаще всего — это фреон.

Принцип работы кондиционера основан на охлаждении воздуха. Именно с помощью фреона, который циркулирует в компрессорно-конденсаторном блоке по медным магистралям, и происходит понижение температуры. Так как конденсаторная часть с теплообменником оборудования всегда располагается на улице, то именно там происходит столкновение «горячего» с «холодным». На поверхности конденсатора активно скапливаются капельки жидкости, которые могут навредить работе кондиционера, если их правильно не утилизировать.

Дренажный шланг для кондиционера является важным конструктивным элементом, правильная установка которого не только спасает само оборудование от избытка влаги.

Важно, чтобы утилизация конденсата не мешала остальным людям (в многоэтажных жилых домах). Трубка должна быть расположена вдали от окон и стен, так как можно навредить и целостности самого строения. А лучший вариант – это подключение дренажа к системе канализации. Но, такой метод не имеет недостатков. Но организовать его могут только хозяева частных владений.

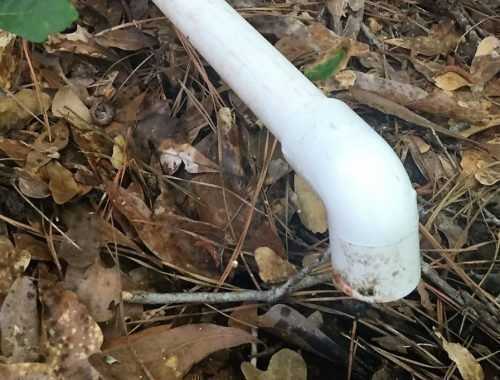

Трубку нужно выводить как можно дальше от стен дома

Разновидности дренажных труб

Лучший материал для дренажной трубы – пластик. Он долговечен при эксплуатации в любых погодных условиях. Современные модели кондиционеров часто используют трубки из:

• поливинилхлорида;
• полиэтилена;
• полипропилена.

Именно такие материалы, в силу своих химико-физических свойств, могут использоваться для утилизации конденсата в любых возможных для оборудования условиях его работы. Таковые конструктивные элементы бывают двух видов:

• гладкие;
• гофрированные.

По своей стоимости, гладкие – более бюджетные. Таковые трубки часто идут в комплекте с самим кондиционером, чаще с оборудованием низкой ценовой категории. Главное преимущество гладких труб – эластичность. Но зафиксировать ее в одном положении без специальных крепежей и соединителей не получится. Если в монтаже дренажного шланга нужно расположить его под углом, то понадобятся фитинги. Таковые соединительные элементы не обладают хорошими эластичными свойствами, как сама трубка. Они удобны в эксплуатации.

Но есть один недостаток. Если дренажная трубка для кондиционера подключается к канализации, то фитингов понадобится очень много. Так, монтаж всей сплит-системы будет дорогим мероприятием.

Другой, более совершенный вариант – гофрированная труба. Стенки шланга эластичны и по своему строению напоминают гармошку. Именно такая разновидность дренажного приспособления не требует дополнительных материалов для своего монтажа. Но ее установка должна быть более тщательной. Лучше, чтобы канал был расположен под максимально острым углом к поверхности земли и не имел горизонтальных участков. Именно в таковых местах, шланг может прогибаться под действием тяжести воды, что вызовет некоторые проблемы в работе кондиционера.

Гладкая трубка стоит дешевле гофрированной

Обслуживание дренажной трубки – гарантия долговечности кондиционера

Неверная установка шланга для слива конденсата может привести к избытку воды внутри внешнего блока кондиционера. Поэтому, важно все сделать правильно. Но не всегда, проблемы настигают хозяина оборудования именно по этой причине. Так, сливной шлаг может просто засориться. Но этого не произойдет, когда за техникой следят. Именно уход за кондиционером является гарантией его эффективной работы. Так как, внешний блок сплит-системы находится на улице, то он постоянно подвергается действию природных факторов. Внутрь заносится пыль и мусор, которые попадают туда с помощью осадков и ветра. В случае появления признаков протекания кондиционера, найти проблемный участок несложно.

Где находится трубка дренажной системы, знает каждый владелец сплит-системы. Если именно она засорилась, то проблема решается парой быстрых действий. Шланг можно продуть или прочистить вручную, используя любой тонкий продолговатый инструмент. Но засорение шланга происходит редко. Чаще страдает другой важный элемент дренажной системы – резервуар для воды. Именно к нему через небольшое сливное отверстие подключается сливная трубка. В случае засорения этого сосуда, вода заполняет его полный объем. А владелец кондиционера может наблюдать только последствие этого – подтопление. Когда вода начинает переливаться за края ванночки, она попадает на дно самого блока. Накопляясь, жидкость ищет легкий путь удаления через любые щели и отверстия.

Как зависит дренажная трубка от работы самого устройства

Основная причина засорений или плохой пропускной способности дренажной трубки чаще всего возникает из-за человеческого фактора. Только невнимательность и пренебрежительное отношение к бытовой технике способны изменить качество и эффективность работы кондиционера. Но бывают и исключения. К таковым относят:

1. Выведенный из строя датчик давления или его отсутствие. Именно этот элемент может стать причиной некоторых проблем с дренажной системой. При снижении температуры в испарителе, вызванной резким изменением климатических факторов, вода в ванночке и шланге может замерзнуть, что приведет к подтоплению внешнего блока кондиционера.
2. Утечка фреона. Понижение объема этого газа в компрессорно-конденсаторном блоке, может стать причиной понижения температуры в испарителе. Так, вода замерзает, перекрывая сливное отверстие дренажного шланга.
3. Замерзание воды в шланге из-за воздействия низкой температуры на улице. Часто, такая проблема появляется при использовании оборудования в режиме охлаждения.
4. Остальные проблемы, которые могут возникнуть с дренажной трубкой при эксплуатации кондиционера, возникают по причине установщика оборудования и его владельца. Часто, зигзагообразное строение шланга становится дополнительным фактором засорения. Также трубка может лопнуть, когда материал, из которого она изготовлена, некачественный.

Если дренажная труба для кондиционера подключена к фитингам, то на месте их стыков могут появиться зазоры и трещины. Таковые также являются причиной некоторых проблем. Поэтому, важно уделить внимание качеству используемого шланга. И если в комплекте с кондиционером, трубка не обладает теми положительными свойствами, которые необходимы, то лучше приобрести новый элемент.

vozduhstroy.ru

Дренажные трубки



Трубка дренажная предназначена для удаления патологического отделения из полостей операционных ран.

Гладкая поверхность, наличие перфорационных отверстий уменьшает адгезию фибрина, способствует более эффективному оттоку.

Применяется в различных областях хирургии. Длина трубки достаточна для дренирования сложных полостей.



Двухканальная трубка с аспирационным (большим) и промывным(малым) каналами широко применяется в гнойной хирургии. Предназначена для активного вакуумного дренирования патологического отделяемого из полостей и после операционных ран, а также для длительного промывания раны антисептическими растворами, что обеспечивает наиболее эффективное активное дренирование.



Трубки выпускаются стерильными, стерилизация производится газом.

Дренаж силиконовый хирургический четырехканальный предназначен дляприменения в торакальной и сердечно-сосудистой хирургии. Состоит из рентгенконтрастного круглого или плоского силиконового дренажа, имеющего побокам четыре дренирующих канала и удлинительной трубки



Трубка дренажная силиконовая одноканальная

Трубка дренажная силиконовая одноканальная применяется в различных областях хирургии. Выпускается с перфорацией, круглой или овальной и без перфорации. При овальном виде перфорации, ширина отверстия составляет от 3 до 7 мм, длина от 8 до 25 мм, количество от 1 до 6, при круглом виде перфорации, ширина отверстия от 2 до 7мм, количество отверстий от 1 до 6. Трубки выпускаются стерильными. Стерилизация производится газом.





№	Внутренний диаметр,мм	Внешний диаметр,мм	Перфорация	Длина
1	3	5	Круглая	По желанию заказчика
2	3	5	Овальная	По желанию заказчика
3	3	5	Без перфорации	По желанию заказчика
4	5	8	Круглая	По желанию заказчика
5	5	8	Овальная	По желанию заказчика
6	5	8	Без перфорации	По желанию заказчика
7	6	9	Круглая	По желанию заказчика
8	6	9	Овальная	По желанию заказчика
9	6	9	Без перфорации	По желанию заказчика
10	7	11	Круглая	По желанию заказчика
11	7	11	Овальная	По желанию заказчика
12	7	11	Без перфорации	По желанию заказчика



Трубка дренажная силиконовая двухканальная

Трубка дренажная силиконовая двухканальная применяется в различных областях хирургии. Выпускается две разновидности трубки. Трубка двухканальная с аспирационным(большим) и промывным (малым) каналами. Наружный диаметр составляет от 6 до 11 мм, внутренний от 0,3 до 1,5 мм. Трубка двухканальная с продольной перегородкой. Наружный диаметр составляет от 8 до 11 мм, внутренний от 5,5 до 7,5 мм. Трубки выпускаются стерильными. Стерилизация производится газом.







Дренаж силиконовый хирургический четырехканальный

Предназначен для применения в торакальной и сердечно-сосудистой хирургии. Состоит из рентгеноконтрастного круглого или плоского силиконового дренажа, имеющего по бокам четыре дренирующих канала и удлинительной трубки.









РАЗРЕШИТЕЛЬНЫЕ ДОКУМЕНТЫ





Регистрационное удостоверение № ФРС 2011/11094 от 21 июня 2011 года



Декларация о соответствии



medeng.ru

типы работ, материалы, инструкция по монтажу, необходимость

Иногда возникают ситуации, когда частный дом или дачу приходится возводить на влажном грунте, потому что других вариантов просто не существует. Предварительно необходимо провести полную сушку. Дренажная труба своими руками устанавливается очень сложно. Для того, чтобы это сделать, нужно приложить много усилий, но умелый хозяин сможет справиться с этим делом.

Данная процедура очень трудоемкая и для того, чтобы сделать все правильным образом, следует провести ряд предварительных подготовительных работ. Для начала стоит составить план грунтовых работ, выбрать и подготовить необходимый набор инструментов и приборов, а также ознакомиться с правилами монтажа дренажных деталей.

В том случае, если глубоко под землей скопилось большое количество воды, то могут возникнуть определенные трудности, которые будут препятствовать рабочему процессу. Возможно перед началом рабочих мероприятий понадобится откачать жидкость с земли. Ни в коем случае нельзя оставлять воду под слоем земли, иначе, если дренажа не будет, то этот слой полностью разрушится, что в свою очередь может привести к нарушениям конструкции дома или теплицы.

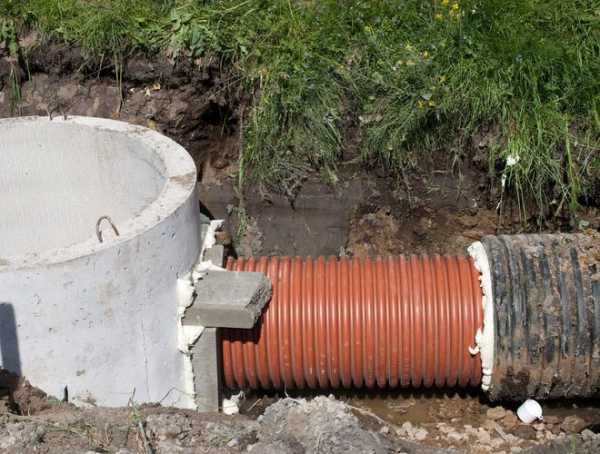

Труба дренажная у дома

Предварительные мероприятия

Укладка дренажных труб своими руками не может проводиться без определенной предварительной обработки. Подобные действия осуществляются для того, чтобы окончательно определиться с видом дренажной системы. После того, как было принято решение об установке, владелец дома, а по совместительству и сам установщик, должен подробно изучить принцип действия разных механизмов сушки, а также подробно разобраться в проведении монтажа для каждого отдельного вида.

Глубинные системы – это специальные механизмы, которые защищают фундамент любого дома от контакта с водой и любой другой влагой. Если провести целую трубопроводную сеть под землей, то вода будет стекать по трубам и не попадать на поверхность фундамента. Единственное условие заключается в том, что дренажная система должна монтироваться под определенным углом. В том случае, если угол наклона будет недостаточным, то вода не будет стекать полностью, так как некая часть влаги будет застаиваться в трубах.

Укладка дренажных труб с геотекстилем чаще всего производят с дальнейшим расположением в саду или огороде. Такое решение дополнительно ограждает деревья и растения от преждевременного загнивания.

Кольцевой дренаж

Такой вид монтажа является наиболее эффективным в той ситуации, когда необходимо произвести круговое ограждение жилья от подземных вод. В успешном осуществлении этой процедуры огромную роль играет подготовка. Если составить план укладки еще до начала работы, то монтировать такой дренаж можно вполне самостоятельно.

Водоотводный трубопровод установлен по принципу круговой цепи. А уровень воды уменьшается под воздействием механизма сушения. Если обратить внимание на внешний вид этой конструкции дренирования, то он очень напоминает разветвленные корни большого дерева.

Устройство дренажа под землёй

Если влага присутствует в небольших количествах или ее воздействие на жилье является не очень серьезным, то рекомендуется применять дренаж, который сделан из прочного и твердого пластика. При этом монтаж труб совсем не обязателен. Все, что понадобится – это два небольших слоя. Один должен состоять из гравия, а второй из песка. В соединении эти вещества образуют покрытие, которое очень хорошо пропускает влагу. К тому же следует соблюдать определенный уровень уклона. На каждый метр, слои должны опускаться, примерно, на три сантиметра.

Список необходимых материалов для укладки

Перед тем, как начинать рабочий процесс. Нужно приготовить все инструменты и приборы, которые могут понадобиться:

• Щебень. Для укладки подойдет щебенка крупного или среднего размера. Если сравнивать технические характеристики и свойства, то данный материал является самым практичным, так как он практически не пропускает грязь и большие куски земли. В качестве альтернативного варианта можно использовать гравий, размером от двадцати до сорока миллиметров.
• Песок. Практически не один ремонт или строительство не обходится без применения песка. Согласно нормам для данных действий, его следует брать с речного побережья. Он должен быть достаточно крупным для того, чтобы с его помощью можно было создать подходящие лотки. Основное его преимущество заключается в том, что он сохраняет первоначальную форму, даже под влиянием высокого уровня температуры.

Предварительно нужно сделать специальные лотки, которые могут быть изготовлены из бетона или пластмассы. Цель таких лотков заключается в том, что они не позволяют грунту просыпаться вовнутрь траншеи.

Также не обойтись без установки специальных фильтров для мусора и загрязнений, которые могут пригодиться в той ситуации, когда транспортировочные пути могут забиться в процессе доставки воды до места слива.

Набор материалов и инструментов для дренажной системы

Дренажная труба своими руками, которая ставится на основе глубинной конструкции, должна сопровождаться определенным наличием инструментов первой необходимости:

• Дренированные трубы. Позволяется рассматривать трубы из полимера, а также те, которые употребляются для создания обычных канализаций. Если был выбран второй вариант, то для того, чтобы обеспечить проходимость волы, следует просверлить специальные проемы. Также можно применять трубы на основе цемента и асбеста, диаметр которых составляет около восьмидесяти миллиметров.
• Геотекстиль. Это материал нужен для того, чтобы после окончания установки разветвления не загрязнялись. Для этих целей можно применять дорнит, а также флизелин, который является не менее эффективным. Основными положительными качествами считается высокий уровень прочности, а также способность к качественной фильтрации.
• Соединительные муфты. Данные детали необходимо заранее приобрести в достаточном количестве.
• Смотровые колодцы. Эти сооружения нужны для того, чтобы в дальнейшем можно было осуществить очистку механизма.

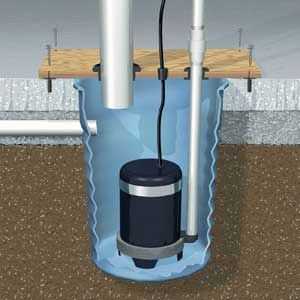

• Дренажный насос. Это прибор нужен в тех случаях, когда требуется выкачать воду в тех местах, где трубу проложить невозможно.

Принцип устройства дренажа

Монтаж линейного дренажного устройства

Такой вид устанавливается для того, чтобы можно было собирать влагу по канавам, для дальнейшей транспортировки в коллектор. При конструировании канав следует соблюдать угол наклона, который должен составлять тридцать градусов. Это нужно для того, чтобы дождевая вода лучше накапливалась внутри.

Недостаток такого устройства заключается в том, что он имеет короткий срок службы из-за того, что стенки канав очень быстро подвергаются повреждениям и скоропостижным разрешениям. Для того чтобы избежать таких негативных последствий, необходимо проследить за тем, чтобы технология рабочего процесса была изменена на более качественную.

Во-первых, следует заполнить траншею мелким, а также крупным щебнем. Во-вторых, ее следует покрыть дерном и аккуратно разровнять.

Лотки, на которых присутствуют фильтровальные решетки, требуется поместить в траншею. Такое действие обеспечит более безопасную и качественную работу всего механизма.

Установка дренажной траншеи

Для того, чтобы правильно произвести данную процедуру, нужно следовать последовательным шагам, которые предоставляет специальная несложная инструкция:

Засыпка дренажной трубы

1. Перед тем, как укладывать сам дренаж, требуется вырыть траншею.
2. Далее засыпается слой песка, толщина которого должна составлять от десяти до пятнадцати сантиметров.
3. Поверх песка накладывается аналогичный слой гравия.
4. После этого монтируется непосредственно дренированная труба.
5. На трубу насыпаются слои крупного гравия, затем геотекстиля, после песка, в предоставленной последовательности.
6. После того, как траншея была наполовину засыпана, вторую половину нужно заполнить смесью глины и чернозема.

Важно помнить, что глубина закладки трубопровода должна зависеть от уровня заглубления воды. Для того, чтобы дренажные трубы были расположены, как можно плотнее друг к другу, можно приварить их вместе с помощью сварочного устройства. Чем крепче будут стыковые швы, тем устойчивее будет сама конструкция.

Почему это имеет такое большое значение?

Первым признаком для установки таких систем, может быть большое количество растений, которые располагаются вокруг дома. Если наблюдается плесень, моховые скопления, сырость в помещениях, а также наличие неприятного запаха на всей территории жилья, то требуется, как можно быстрее отвести воду от дома. Если опоздать со сроками, то высокий уровень влаги может начать процесс разрушения частного жилья, дачной постройки или теплицы.

В зимний период, когда уровень температуры критически низкий, вся жидкость замерзает, вследствие чего начинается расширение замерзшего льда. Чем больше он расширяется, тем негативнее это сказывается на бетонном фундаменте, который подвергается давлению, нагрузкам и повреждениям.

Пластиковые трубы, установленные собственноручно, обеспечат качественную и долгосрочную дренажную конструкцию вокруг всей территории. Если сделать такое ремонтное усовершенствование собственного земельного участка один раз, при этом не теряя слишком большого количества финансовых средств, сил и времени, то можно на достаточно долгий срок забыть о сырости, влаге и неприятных запахах.

Советы, которые предоставлены в статье, помогут абсолютно каждому осуществить эту серьезную ремонтную работу.

aqua-sovet.ru
