Драйверы для светодиодных светильников

Для бесперебойной работы в светодиодных светильниках необходим источник питания, который будет подключаться к сети. Он называется драйвер для светодиодного светильника. Драйвер выполняет эту функцию, т.к. это и есть источник питания, задача которого — стабилизировать ток и напряжение в сети. Но как правильно подобрать нужный драйвер? Надо обращать внимание на его выходные параметры: параметр тока (в Амперах) и параметр напряжения (в Вольтах). Еще есть параметр мощности нагрузки устройства (W). Драйверы принято подбирать с запасом мощности и в разрешимом диапазоне выходного напряжения и, конечно же, обращать внимание на характеристику стабилизации тока. В противном случае, светильник подлежит утилизации или отправке на ремонт.

От драйвера также зависят такие характеристики, как:

  • уровень пульсации;
  • электробезопасность и др.

Характеристика светодиода определяют световой поток.

Схема подключения светодиодного источника света

Выбор драйвера

Выбор драйвера во многом определяет место, где планируется установка светильника.

Например, в условиях складского помещения для светильника понадобится драйвер с рабочей температурой выше 0◦С и степенью влагостойкости от IP 20. Если освещать будем офис или любое другое административное помещение, где работают люди и нужна высокая освещаемость, то в таком случае надо брать во внимание и коэффициент пульсации: он не должен быть выше 5%. Границы входящего напряжения зависят от конкретных условий. Например, если в помещении установлено большое количество оборудования или оно достаточно мощное, то есть вероятность падения (скачков) напряжения в сети. В этом случае понадобится источник питания с универсальным входом.

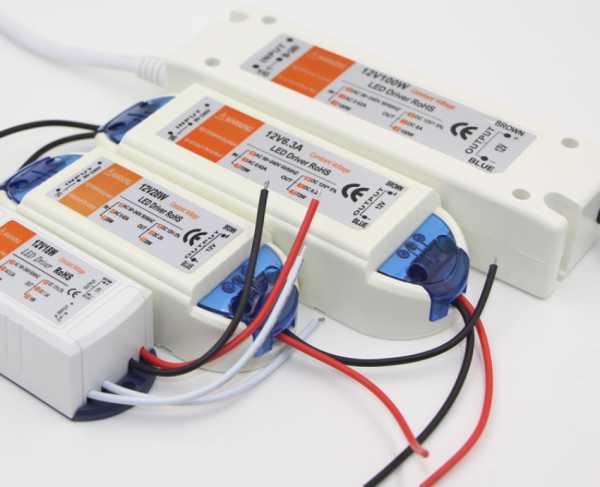

Блоки питания и драйверы для светодиодных светильников

Напряжение в сети офисных помещений обычно стабильно, и стандартного диапазона входных напряжений бывает более чем достаточно. Но в любом случае светодиодный светильник нуждается в корректоре коэффициента мощности, потому что прибавочная мощность оказывается выше порога в 25 Ватт. Есть модели, рассчитанные на внутреннее освещение. Это модели светильников PLD-40 и PLD-60. Их коэффициент пульсации не выше 20%, а значит, они подойдут для освещения помещений, не требовательных к яркому освещению. Драйверы таких моделей защищены от короткого замыкания и перегревов, а также имеют полное соответствие требованиям электромагнитной совместимости. Таким образом, примеры моделей PLD-40 и PLD-60 продемонстрировали нам прекрасное соответствие для стандартных светильников без регулировки освещения.

Блок питания PLD-60-1050B для внутреннего светодиодного освещения

Требования к драйверам в зависимости от назначения светильника:

  • Если светильник устанавливается для наружного освещения, то главное требование для его драйвера – это широкий диапазон переносимых температур, гарантирующих исправную работу после длительного нахождения на морозе.

Вдобавок ко всему, здесь придется учитывать и уровень прочности корпуса. Потому что уличный светильник должен иметь абсолютную защиту от любых агрессивных воздействий, таких как пыль, грязь, химические испарения, вода (влагозащищенность должна быть IP 65). Охлаждением комплектующие светильника тоже не должны быть задеты.

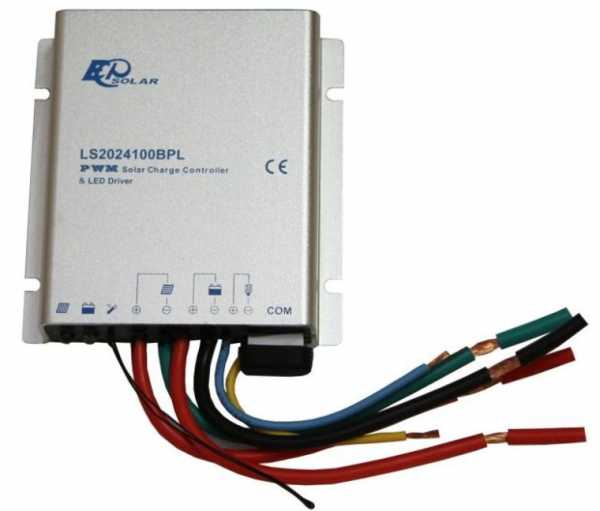

Герметичный контроллер с драйвером светодиодного светильника

Блок питания (кроме того, что он должен быть защищен указанным способом) должен обладать широким диапазоном входного напряжения ввиду того, что линии питания весьма нестабильны. Он должен быть надежно защищен от перепадов напряжения.

  • Если светильник устанавливается для освещения дорог, железной дороги, метро, то драйвер у такого светильника должен обладать виброустойчивостью. Этому способствует компаунд, который залит в блоки питания, что позволяет ему не воспринимать вибрации. В противном случае элементы просто отвалятся от платы при первой же вибрационной атаке.

От качества выполнения деталей драйвера зависят все параметры и возможности светильника. Среди них и такие важные, как уровень пульсации, диапазон рабочих температур, устойчивость к скачкам напряжения, температурный диапазон. Вот почему так важно качество комплектующих этого прибора. Как известно, светодиодный светильник led сам по себе является очень надежным осветительным прибором, отличающимся долговечностью. Однако он не сможет пройти весь срок своей службы, если не подойти должным образом к выбору драйвера в светодиодных лампах. Ведь основная причина выхода из строя светильника — не перегоревший светодиод, а плохой драйвер. Именно из-за него вам придется носить светильник на ремонт.

Комплектация светильника и как его подобрать

Обычный светодиодный светильник включает в себя всего несколько элементов:

  • светодиоды;
  • корпус;
  • теплоотвод;
  • радиатор;
  • драйвер.

Если комплект стандартный, как же тогда подобрать светильник, чтобы его предустановленный драйвер прослужил как можно дольше?

Как мы уже выяснили, драйвер необходим в целях стабилизации тока, который питает светодиоды, мощностью 1 Ватт.

Встраиваемый светодиодный светильник Kreonix с драйвером

Для исправной работы светодиодов от источника питания необходимо понизить напряжение. У каждого светильника есть следующие параметры, которые необходимо учитывать при выборе оптимального драйвера. Поговорим о них подробнее:

  • Мощность. Максимальная мощность у драйвера показывает, какую максимальную нагрузку он выдержит. К примеру, если на маркировке указанно (30х36)х1W, это значит, что к этому драйверу можно подключить 30 или 36 светодиодов мощностью 1 Ватт. Если мы говорим о подключении светодиодной ленты на 12-24 Вольт, то следует учесть, что источники питания для них ограничивают напряжение, а вовсе не ток.

Схема подключения светодиодных лент

А значит, мы должны внимательно следить за мощностью нагрузки, подключенной к блоку питания. В таком случае мощность драйвера ни в коем случае не должна быть ниже мощности цепи, иначе блок питания просто «сгорит».

  • Номинальные параметры тока и напряжения. Этот параметр указывается производителем на всех светодиодах, соответственно, и драйвер необходимо подбирать по этой отметке. Максимальный номинальный ток составляет 350 мА. При такой отметке в работе надо использовать источник питания с силой тока в интервале 300-330 мА. Это справедливо для любого вида подключения. Такой диапазон рабочего тока рекомендован для того, чтобы не сократить срок годности светильника, ведь теплоотвод может не выполнять свои функции в полной мере.
  • Класс герметичности и влагостойкости (защищенности). В настоящее время класс защиты определяется двумя цифрами, стоящими после IP. Первая цифра говорит о степени защиты от твердых воздействий (пыли, грязи, песка, льда). Вторая – о жидких средах (воде, веществах). Однако о требуемой температуре, при которой светильник может использоваться класс IP, ничего не сообщает. Можно или нельзя охлаждать, зависит от прочности корпуса.

Надо с не меньшей ответственностью подходить к покупке драйвера для светильника, чем к покупке самого светильника, потому что именно источник питания является гарантом долгой, исправной службы всего устройства. Если вы никак не можете выбрать подходящий драйвер для светильников, то его можно сделать своими руками. Схема сборки весьма проста.

cdelct.ru

Как правильно выбрать драйвер для светодиодного светильника

Светодиодное освещение приобрело популярность в начале 2000-х годов. С тех времен появилось огромное количество производителей и большое разнообразие светодиодных источников света. Каждый год выпускается более тысячи новинок для всех отраслей рынка. Производители предоставляют гарантию на светильники в среднем от 3 до 5 лет.
Сердцем светодиодного светильника является драйвер — блок питания. В 96% случаях именно он является следствием поломки. Если светильник выходит из строя после гарантийного срока, то не всегда выгодно покупать новый или отправлять его ремонтировать на завод. Удобнее подобрать к нему драйвер, который продлит срок службы светодиодного светильника.

Чтобы правильно подобрать замену блоку питания следует учесть два важных фактора:
1. Драйвер светодиодного светильника имеет на выходе постоянный ток, а не постоянное напряжение. Например, 240 мА, 300 мА, 350 мА, 700 мА и выше.
2. Выходное напряжение драйвера — “плавающее”, т.е. находится в диапазоне значений. Например, от 40В до 97В.

Таким образом итоговая характеристика блока питания может выглядеть следующим образом: Output — выходное напряжение — 65…110В, выходной ток — 700мА.

Если у вас нет желания и времени изучать теорию, отправьте запрос и получите от нас список блоков питания, подходящих для ваших светодиодных светильников

РАЗБЕРЕМ ПЕРВЫЙ ПРИМЕР

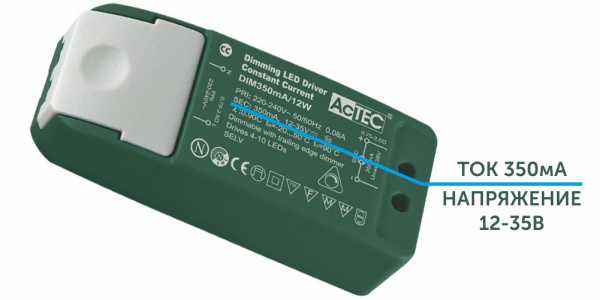

У светодиодного светильника не работает блок питания. Его характеристики:
Выходной ток 350мА, диапазон выходного напряжения 12-35В.
Это означает, что аналогичный драйвер должен быть с выходным током 350мА и диапазоном напряжения, близким к оригиналу, либо быть с более широким интервалом. Например, 10-36В или 12-38В.

ВТОРОЙ ПРИМЕР

У светодиодного LED драйвера следующие характеристики: 36х1W, OUTPUT 60-120V, 350mA Max.
Расшифровка: выходное напряжение 60-120В, максимальный выходной ток равен 350мА, максимальная мощность 36Вт.
В данном примере у источника питания широкий выходной диапазон питания. По закону Ома при напряжении 120В и токе 350мА, его мощность должна быть 42Вт, но по маркировке видно, что нагрузка не должна превышать 36Вт.
Поэтому реальный диапазон выходного напряжения у аналога может быть скорректирован до значений, например, 90-108В или 80-114В.

ЛАЙФХАК

Имеют место быть случаи, когда не удается подобрать замену драйверу один в один по току или диапазону напряжения. Попробуйте вместо одного блока питания на светильник, сделать расчет формата “один блок на два светильника”, подключив его параллельно или последовательно.

! При последовательном соединении складывается напряжение. Ток остается неизменным.
! При параллельном соединении складывается значение выходного тока. Напряжение не изменяется.

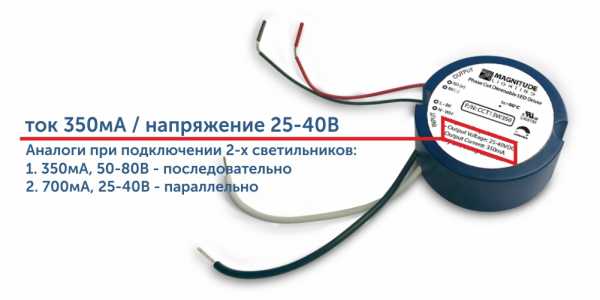

Рассмотрим на примере по картинке:

Output Voltage: 25…40V Output Current: 350mA
Последовательное соединение: (25…40В)+(25…40В) = 50…80В, 350мА
Параллельное соединение: 25…40В, 350мА+350мА = 700мА



Если у вас нет желания и времени делать подбор, отправьте запрос и получите от нас список драйверов, подходящих для ваших светодиодных светильников



Смотрите также видео: Ключевые факторы выбора светодиодных светильников

Всегда на связи, команда ПроспектГрупп
24/7: +7(930)830-1471
[email protected]

prospectt.ru

Драйверы для led-светильников | Viled

Что такое драйвер?

Прибор для трансформации переменного тока в постоянный и преобразования входящего напряжения в нужное постоянное. Бывает встроенным и накладным, используется в осветительных приборах, в том числе и светодиодных светильниках, которые работают от постоянного источника тока. Отличается от традиционного блока питания тем, что стабилизирует ток, а не напряжение.

Из чего он состоит?

  • Корпус – обычно прямоугольная коробка из прочного пластика, может быть встроенной или приобретаться отдельно под определенную модель.
  • Внутри корпуса располагается транзистор – полупроводниковый прибор для увеличения тока, основной компонент электрических схем.
  • Стабилизатор – линейный или импульсный, который поддерживает постоянный ток в приборе.
  • При монтаже промышленных или уличных светодиодных светильников нужно не задеть контакты, которые проходят через драйвер.

Особенности:

  • На упаковке перед монтажом промышленных светодиодных светильников нужно проверить входное напряжение драйвера (обычно от 110-220 В), чтобы оно соответствовало напряжению в сети.
  • Выходное напряжение – диапазон изменения напряжения при попадании тока внутрь прибора.
  • Рабочий ток – постоянный уровень, который будет поддерживать равномерное свечение светодиодов, значение подбирается под уровень мощности светодиодов, в среднем равно 350 Ма. (при скачках напряжения возможно мигание светодиодов и значительно уменьшается срок службы).
  • По соотношению входного/выходного напряжения определяется долговечность светодиодов.
  • Максимальную мощность драйвера можно найти на упаковке светодиодного светильника, эти данные демонстрируют ограничение по уровню мощности подключаемого оборудования.
  • По уровню защиты данный прибор должен иметь показатель не ниже IP65 (защита от частиц любого размера и влаги под давлением).
  • Имеют широкий диапазон температур, предназначены для использования в любом типе климата и в помещениях с повышенной влажностью.
  • Драйвер при установке промышленных светодиодных светильников определяет уровень пульсации прибора – чем качественней драйвер передает ток, тем поток света от светильника равномернее.
  • Для стабилизации тока и уровня яркости светодиодов в современных моделях используются ШИМ-контроллеры.

Виды драйверов:

  • Резистор – базовый упрощенный вариант драйвера, используется в бытовом освещении.
  • Микросхема LM317 – используется при монтаже промышленных светодиодных светильников, обладает низким КПД и отдельным источником питания.

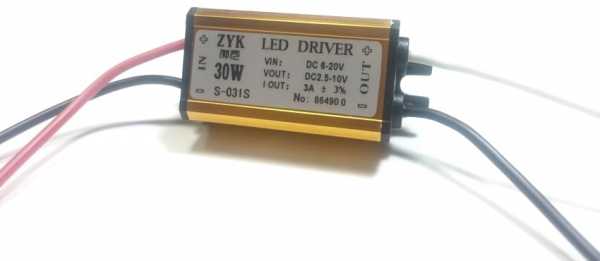

  • Драйвер с низковольтным входом – подключается к блоку питания типа аккумуляторов с первичным источником напряжения (надежный и популярный вариант для светодиодных уличных светильников).
  • Сетевой – содержит в себе все необходимые элементы и полностью безопасен, используется в светодиодном оборудовании и различных лампах.

Светодиодные светильники производства Viled

В моделях производства Вилед драйверы располагаются внутри корпуса и прочно прикреплены к основанию. Уровень напряжения примерно равен 110 В, мощность соответствует количеству диодов на алюминиевой плате со средним показателем 1штука=1 Вт. Часто недобросовестные производители используют некачественные составляющие драйвера – контроллеры, провода, резисторы – при эксплуатации это выявляется кратким сроком службы. При установке промышленных светодиодных светильников некачественная сборка драйвера демонстрируется миганием и перегоранием отдельных светодиодов. Завод Viled гарантирует бесперебойную работу своей продукции до 100000 часов. Сертификаты качества международного уровня подтверждают качество приборов освещения.

Предыдущая интересная статья: Индекс цветопередачи светодиодных светильников

viled.org

виды, характеристики и критерии выбора устройств

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Гарантией яркости свечения, эффективности и долговечности LED-источников является правильное питание, которое могут обеспечить специальные электронные устройства — драйверы для светодиодов. Они преобразуют напряжение переменного тока в сети 220В в напряжение постоянного тока заданного значения. Разобраться в том, какую функцию выполняют преобразователи и на что обратить внимание при их выборе, поможет анализ основных видов и характеристик устройств.

Драйвер гарантирует эффективность и яркость свечения LED-источника

Назначение LED-драйверов для светодиодов

Основной функцией драйвера для светодиодов является обеспечение стабилизированного тока, проходящего через LED-прибор. Значение тока, протекающего через кристалл полупроводника, должно соответствовать паспортным параметрам светодиода. Это обеспечит устойчивость свечения кристалла и поможет избежать его преждевременной деградации. Кроме того при заданном токе падение напряжения будет соответствовать величине, необходимой для p-n перехода. Узнать соответствующее напряжение питания светодиода можно воспользовавшись вольт-амперной характеристикой.

LED-драйвер обеспечивает стабилизацию тока, проходящего через прибор

При освещении жилых и офисных помещений светодиодными лампами и светильниками применяют драйверы, питание которых обеспечивается от сети переменного тока 220В. В автомобильном освещении (фары, ДХО и пр.), велосипедных фарах, портативных фонарях используют источники питания постоянного напряжения в диапазоне от 9 до 36В. Некоторые светодиоды небольшой мощности можно подключать без драйвера, но тогда в схему включения светодиода в сеть 220 вольт должен быть внесен резистор.

Напряжение драйвера на выходе указывается в интервале двух конечных значений, между которыми обеспечивается стабильное функционирование. Существуют адаптеры с интервалом от 3В до нескольких десятков. Чтобы запитать схему из 3-х последовательно соединенных светодиодов белого цвета, каждый из которых имеет мощность 1 Вт, потребуется драйвер с выходными значениями U – 9-12В, I – 350 мА. Падение напряжения для каждого кристалла составит около 3,3В, а в общей сумме 9,9В, что войдет в диапазон драйвера.

Основные характеристики преобразователей

Перед тем как купить драйвер для светодиодов, следует ознакомиться с основными характеристиками устройств. К ним относят напряжение на выходе, номинальный ток и мощность. Выходное напряжение преобразователя зависит от величины падения напряжения на LED-источнике, а также от способа подключения и количества светодиодов в схеме. Ток находится в зависимости от мощности и яркости излучающих диодов. Драйвер должен обеспечить светодиодам такой ток, который необходим им для поддержки требуемой яркости.

К характеристикам драйвера относятся напряжение на выходе, номинальный ток и мощность

Одной из важных характеристик драйвера считается мощность, которую прибор выдает в виде нагрузки. На выбор мощности драйвера влияет мощность каждого LED-прибора, общее количество и цвет свечения светодиодов. Алгоритм расчета мощности состоит в том, что максимальная мощность устройства не должна быть ниже потребления всех светодиодов:

P = P(led) × n,

где P(led) – мощность единичного LED-источника, а n — количество светодиодов.

Кроме того должно выполняться обязательное условие, при котором бы обеспечивался запас мощности в пределах 25-30%. Таким образом значение максимальной мощности должно быть не меньше значения (1,3 х P).

Следует также брать во внимание цветовые характеристики светодиодов. Ведь различные по цвету полупроводниковые кристаллы имеют разную величину падения напряжения при прохождении через них тока одинаковой силы. Так падение напряжения у красного светодиода при токе 350 мА составляет 1,9-2,4В, тогда среднее значение его мощности будет равно 0,75 Вт. У аналога зеленого цвета величина падения напряжения находится в пределах от 3,3 до 3,9В и при таком же токе мощность составит уже 1,25 Вт. Значит к драйверу для светодиодов 12В можно подсоединить 16 красных LED-источников или 9 зеленых.

Полезный совет! При выборе драйвера для светодиодов специалисты советуют не пренебрегать максимальным значением мощности прибора.

Полупроводниковые кристаллы разных цветов имеют разную величину падения напряжения

Какими бывают драйверы для светодиодов по типу устройства

Драйверы для светодиодов классифицируют по типу устройства на линейные и импульсные. Структура и типовая схема драйвера для светодиодов линейного типа представляет собой генератор тока на транзисторе с р-каналом. Такие устройства обеспечивают плавную стабилизацию тока при условии неустойчивого напряжения на входном канале. Они являются простыми и дешевыми устройствами, однако отличаются низкой эффективностью, выделяют при работе много тепла и не могут быть использованы как драйвера для мощных светодиодов.

Импульсные устройства создают в выходном канале ряд высокочастотных импульсов. Их работа основана на принципе ШИМ (широтно-импульсной модуляции), когда средняя величина тока на выходе обуславливается коэффициентом заполнения, т.е. отношением длительности импульса к числу его повторений. Изменение величины среднего выходного тока происходит вследствие того, что частота импульсов остается неизменной, а коэффициент заполнения изменяется от 10-80%.

Благодаря высокому КПД преобразований (до 95%) и компактности устройств, они нашли широкое применение для портативных светодиодных конструкций. Кроме того, эффективность устройств положительно сказывается на длительности функционирования автономных приборов питания. Преобразователи импульсного типа имеют компактные размеры и отличаются обширным диапазоном входных напряжений. Недостатком этих устройств является высокий уровень электромагнитных помех.

Полезный совет! Приобретать LED-драйвер следует на этапе выбора светодиодных источников, предварительно определившись со схемой светодиодов от 220 вольт.

КПД светодиодных драйверов достигает 95%

Перед тем как подобрать драйвер для светодиодов, необходимо знать условия его функционирования и место размещения светодиодных приборов. Широтно-импульсные драйверы, в основе которых лежит одна микросхема, имеют миниатюрные размеры и рассчитаны на питание от автономных низковольтных источников. Основное применение этих устройств – тюнинг автомобилей и светодиодная подсветка. Однако ввиду использования упрощенной электронной схемы качество таких преобразователей несколько ниже.

Диммируемые драйверы для светодиодов

Современные драйверы для светодиодов совместимы с устройствами регулирования яркости свечения полупроводниковых приборов. Использование диммируемых драйверов позволяет управлять уровнем освещенности в помещениях: снижать интенсивность свечения в дневное время, подчеркивать или скрывать отдельные элементы в интерьере, зонировать пространство. Это, в свою очередь, дает возможность не только рационально использовать электроэнергию, но и экономить ресурс светодиодного источника света.

Диммируемые драйверы бывают двух типов. Одни подсоединяются между блоком питания и LED-источниками. Такие устройства управляют энергией, поступающей от источника питания к светодиодам. В основе таких устройств используется ШИМ-управление, при котором энергия поступает к нагрузке в виде импульсов. Длительность импульсов определяет количество энергии от минимального до максимального значения. Драйверы такого типа применяются по большей части для светодиодных модулей с фиксированным напряжением, таких как светодиодные ленты, бегущие строки и др.

Управление драйвером осуществляется с помощью диммера или ШИМ

Диммируемые преобразователи второго типа управляют непосредственно источником питания. Принцип их работы заключается как в ШИМ-регулировании, так и в управлении величиной протекающего через светодиоды тока. Диммируемые драйверы этого типа используются для LED-приборов со стабилизированным током. Стоит отметить, что при управлении светодиодами посредством ШИМ-регулирования наблюдаются негативно влияющие на зрение эффекты.

Сравнивая эти два метода регулирования, стоит отметить, что при регулировании величины тока через LED-источники наблюдается не только изменение яркости свечения, но и изменение цвета свечения. Так, белые светодиоды при меньшем токе излучают желтоватый свет, а при увеличении – светятся синим. При управлении светодиодами посредством ШИМ-регулирования наблюдаются негативно влияющие на зрение эффекты и высокий уровень электромагнитных помех. В связи с этим ШИМ-управление используется достаточно редко в отличие от регулирования тока.

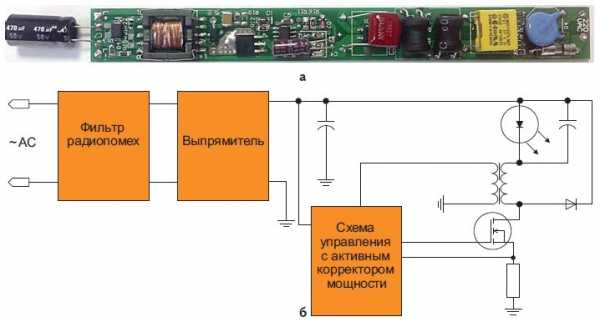

Схемы драйверов для светодиодов

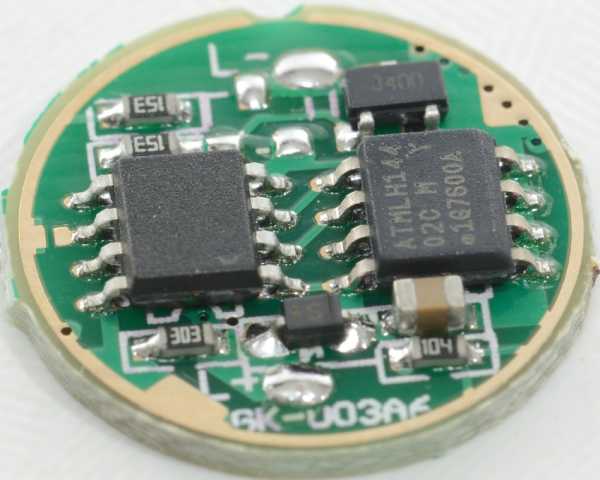

Многие производители выпускают для светодиодов микросхемы драйверов, позволяющие запитывать источники от пониженного напряжения. Все существующие драйверы делят на простые, выполненные на базе от 1-3 транзисторов и более сложные с использованием специальных микросхем с широтно-импульсной модуляцией.

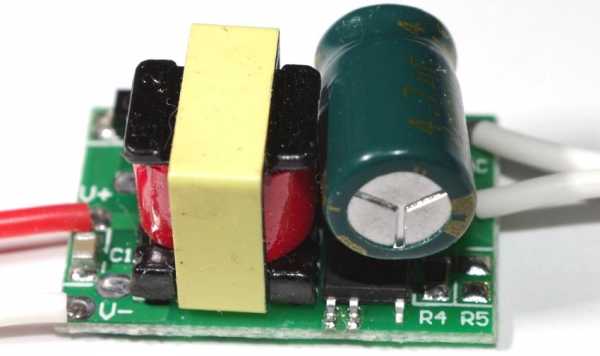

Схема драйверов для светодиодов на 1W

Компания ON Semiconductor предлагает в качестве основы для драйверов широкий выбор микросхем. Они отличаются приемлемой стоимостью, отличной эффективностью преобразования, экономичностью и низким уровнем электромагнитных импульсов. Производителем представлен драйвер импульсного типа UC3845 с величиной тока на выходе до 1А. На такой микросхеме можно реализовать схему драйвера для светодиода 10W.

Электронные компоненты HV9910 (Supertex) являются популярной микросхемой для драйверов, благодаря простому схемному разрешению и невысокой цене. Она имеет встроенный регулятор напряжения и выводы для осуществления управления яркостью, а также вывод для программирования частоты переключений. Выходное значение тока составляет до 0,01А. На данной микросхеме возможно воплотить простой драйвер для светодиодов.

На базе микросхемы UCC28810 (пр-во компании Texas Instruments) можно создать схему драйвера для мощных светодиодов. В такой схеме LED-драйвера может создаваться выходное напряжение величиной 70-85В для светодиодных модулей, состоящих из 28 LED-источников током 3 А.

Полезный совет! Если вы планируете купить сверхяркие светодиоды мощностью 10 Вт, для конструкций из них можно использовать импульсный драйвер на микросхеме UCC28810.

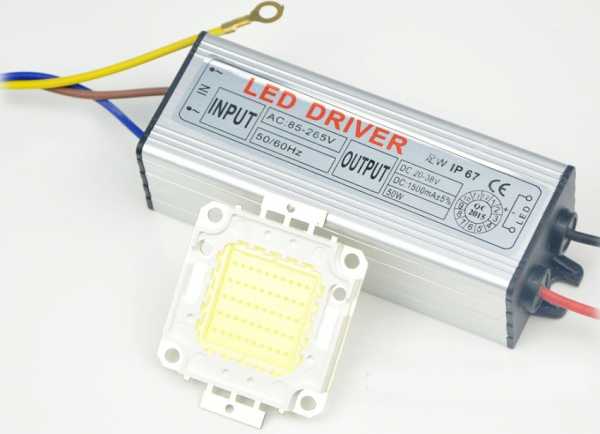

Схема подключения мощного светодиода

Компания Clare предлагает создание простого драйвера импульсного типа на основе микросхемы CPC 9909. Она включает контроллер преобразователя, размещенного в компактном корпусе. За счет встроенного стабилизатора напряжения допускается питание преобразователя от напряжения 8-550В. Микросхема CPC 9909 позволяет эксплуатировать драйвер в условиях широкого разброса температурных режимов от -50 до 80°С.

Как подобрать драйвер для светодиодов

На рынке представлен широкий ассортимент драйверов для светодиодов от разных производителей. Многие из них, особенно китайского производства, отличаются низкой ценой. Однако покупать такие устройства не всегда выгодно, так как большинство из них не соответствует заявленным характеристикам. Кроме того такие драйверы не сопровождаются гарантией, а в случае обнаружения брака их нельзя вернуть или заменить на качественные.

Так существует вероятность приобретения драйвера, заявленная мощность которого составляет 50 W. Однако на деле оказывается, что эта характеристика имеет непостоянный характер и такая мощность является лишь кратковременной. В реальности же такое устройство будет работать как LED-driver 30W или максимум 40W. Так же может оказаться, что в начинке не будет хватать некоторых компонентов, отвечающих за устойчивое функционирование драйвера. Кроме того могут применяться компоненты низкого качества и с небольшим сроком службы, что является по сути браком.

Ресурс работы качественного драйвера — более 70 тыс. часов

При покупке стоит обращать внимание на указание бренда изделия. На качественном товаре обязательно будет указан изготовитель, который предоставит гарантию и будет готов отвечать за свою продукцию. Следует отметить, что и срок службы драйверов от проверенных производителей будет гораздо больше. Ниже приведено ориентировочное время работы драйверов в зависимости от изготовителя:

  • драйвер от сомнительных производителей – не более 20 тыс. часов;
  • устройства среднего качества – около 50 тыс. часов;
  • преобразователь от проверенной фирмы-изготовителя с использованием качественных компонентов – свыше 70 тыс. часов.

Полезный совет! Какого качества будет светодиодный драйвер – выбирать вам. Однако следует заметить, что особенно важно приобретать фирменный преобразователь, если речь идет о применении его для прожекторов из светодиодов и мощных светильников.

Для рассчета требуемого напряжения на выходе, необходимо учитывать мощность и силу тока

Расчет драйверов для светодиодов

Чтобы определить напряжение на выходе светодиодного драйвера, необходимо рассчитать отношение мощности (Вт) к значению тока (А). К примеру, драйвер имеет следующие характеристики: мощность 3 Вт и ток 0,3 А. Расчетное от

remoo.ru

Как подобрать замену драйвера для светодиодного светильника

Поломка драйвера в светодиодных светильниках — довольно часто встречающаяся проблема.

Часто бывает так, что необходимая модель драйвера уже не производится, либо его невозможно приобрести отдельно от светильника.

Для того, чтобы подобрать замену LED драйвера нужно обратить внимание на его основные характеристики.

Выходной ток — часто встречаются такие значения: 300 мА (0,3 А),  350 мА, 500 мА, 700 мА и т.д.

Данный параметр должен быть не больше, чем в неисправном драйвере, замену подобрать очень легко.

Выходное напряжение — может быть указано как интервал, либо как фиксированное значение.

Диапазон выходного напряжения должен быть таким же, либо шире, чем в неисправном драйвере. Если указано фиксированное рабочее напряжение, то оно должно находиться примерно по середине искомого диапазона.

Максимальная выходная мощность — может быть указана как диапазон, так и как фиксированное значение.

Выходная мощность должна быть не меньше, чем в неисправном драйвере, но и не превышать ее более чем на 10-15 %.

Так же стоит не забывать про степень защиты светодиодного драйвера, если планируется установка светильника на улице или в других агрессивных средах. Ну ,и конечно, физические размеры LED драйвера не должны помешать его установку в корпус светильника.

Если вам нужен светодиодный драйвер, то наши специалисты с радостью помогут вам подобрать и приобрести его в нашем интернет-магазине электротоваров.

xn--b1agtuhb.xn--p1ai

Драйвер для светодиодных светильников 1050mA 40W TR-023462 (ARJ-LE381050A).

Драйвер для светодиодных светильников 1050mA 40W TR-023462 (ARJ-LE381050A).

Корзина пуста

Пожалуйста, подождите




1050mA, 40W, DC 27-38V

Драйвер для светодиодных светильников 1050mA 40W TR-023462

Цена: 632,00 руб

Экономия:

Описание

Драйвер для светодиодных светильников 1050mA 40W TR-023462 (ARJ-LE381050A) в пластиковом корпусе. Для подключения клеммные колодки на входе и выходе драйвера. Можно использовать не только для светильников, но и для подключения отдельных светодиодов. Обладает низким коэффициентом пульсаций, это обеспечивает равномерное свечение светильника без мерцания. Он обладает высокой стабильностью выходного тока, защитой от перегрузок и короткого замыкания, встроенный активный корректор мощности.

Напряжение входе: АС 198-264V
Напряжение на выходе: DC 27-38V
Рабочий ток: DC 1050mA
Мощность: 40W
Коэффициент пульсации: <5%
Коэффициент мощности: PF> 0,92
Размер: 97x43x30 мм
Степень защиты: IP20
Рабочая температура: -20°… +50°С

ПОДЕЛИТЬСЯ В СЕТЯХ



ГРАФИК РАБОТЫ

Пн-Пт с 09-00 до 18-00
Самовывоз: с 11-00 до 16-00

НАШИ КОНТАКТЫ

г. Москва, Варшавское шоссе, д. 37А
г. Зеленоград, д. 820

тел. : 8 (495) 540-5158
тел. : 8 (926) 255-7816
email: [email protected]

Отправка заказа. Пожалуйста, подождите …

Спасибо за заказ! Мы свяжемся с Вами в ближайшее время

Возникла проблема с отправкой заказа. Пожалуйста, попробуйте еще раз..

Пожалуйста, заполните все поля формы перед отправкой.

www.svetilnikiled.ru

Основные характеристики драйвера для светодиодных светильников и светодиодных лент


Любой светодиодный светильник состоит из нескольких частей (комплектующих), корпус светильника, драйвер, светодиоды и радиатор или пластина для отвода тепла.


В данной статье мы рассмотрим, что такое драйвер, его основные характеристики и как правильно подобрать светильник чтобы установленный в нем драйвер прослужил максимальное время.


Начнем что того, что такое драйвер? Многие путают блок питания и драйвер, различие между ними в том, что блоки питания стабилизируют напряжение, а драйвер ток, что необходимо для питания светодиодов. Так как мы рассматриваем  светильники, будет исходить из того что в них используются светодиоды мощность 1 ватт.


Светодиоды работают от постоянного источника питания, поэтому для их подключения требуется понизить переменное напряжение сети. У любого светодиодного светильника (в котором есть цепи светодиодов),  существуют такие параметры как мощность, номинальные сила тока и напряжение. Эти параметры обязательно следует учитывать при выборе драйвера для светильника. Разберем эти параметры по порядку:


1. Мощность. Максимальная мощность драйвера для светодиодного светильника указывается производителем на маркировке и показывает, какую максимальную нагрузку можно подключить. Например, на маркировке указанно (30х36)х1W, это означает что к данному драйверу можно подключить порядка 30-36 одноваттных светодиода. Если речь идет о подключении светодиодной ленты или модулей на 12 или 24 V, нужно учитывать, что предлагаемые для них источники питания ограничивают напряжение, а не ток, то есть не являются драйверами в принятой терминологии. Это означает, во первых, что нужно внимательно следить за мощностью нагрузки, подключаемой к определенному блоку питания. При выборе драйвера для ленты или модулей следует учитывать, чтобы мощность источника была выше мощности цепи примерно на 20%-30%, здесь не надо экономить и загружать источник питания «под завязку», лучше поставить два и более источника питания или выбрать более мощный, если этого не сделать блок питания начнет греться и достаточно быстро выйдет из строя.


2. Номинальные параметры тока и напряжения. На всех светодиодах заводом изготовителем указывается номинальная сила тока, следовательно, драйверы светодиодов нужно подбирать исходя из этого. Чаще всего в светильниках используются LED драйверы с номинальным значением тока 350 и 700 миллиампер. 350 мА – это МАКСИМАЛЬНЫЙ рабочий ток. Это означает, что при продолжительной работе необходимо использовать источник питания с током 300-330 мА. Это же верно и для параллельного включения – ток на один светодиод не должен превышать указанной цифры 300-330 мА. Вовсе не значит, что работа на повышенном токе вызовет отказ светодиода. Но при недостаточном теплоотводе каждый лишний миллиампер способен сократить срок службы светильника. К тому же чем выше ток – тем ниже КПД светодиода, а значит, сильнее его нагрев и следовательно сократит срок службы светильника.  Если говорить о светодиодные лентах и модулях то как правило они выпускаются в двух стандартах напряжений – 12 и 24 Вольта. Блоки питания маркируются значениями напряжения и мощности.


3. Класс герметичности и влагозащищенности (IP). В настоящее время класс защиты определяется двумя цифрами, указанными после аббревиатуры IP (IP = Ingress Protection англ. = защита от проникновения). Первая цифра обозначает класс защиты от проникновения твёрдых инородных тел в прибор (пыль). Вторая же обозначает класс защиты от проникновения жидких инородных тел (вода). Следует отметить, класс защиты IP ничего не говорит о температуре окружающей среды, при которой светильник эксплуатируется.













1-я цифра


Обозначение


2-я цифра


Обозначение


IP0X


Защита отсутствует.


IPX0


Защита отсутствует.


IP1X


Защита от крупноразмерных инородных тел D>50mm. Отсутствие защиты при намеренном вторжении.


IPX1


Защита от вертикально падающих капель воды.


IP2X


Защита от среднеразмерных инородных тел D>12mm. Держать пальцы подальше.


IPX2


Защита от диагонально падающих капель воды, 15° по отношению к нормальному размещению объекта.


IP3X


Защита от малоразмерных инородных тел D>2,5mm. Держать иаганструмент и кабель подальше.


IPX3


Защита от мелких водяных брызг до 60° по отношению к нормальному размещению объекта.


IP4X


Защита от пескообразных загрязнителей D>1mm. Держать инструмент и кабель подальше.


IPX4


Защита от большого количества водяных брызг со всех сторон.


IP5X


Защита от отложения пыли


IPX5


Защита от сильных струй воды со всех сторон.


IP6X


Защита от попадания пыли


IPX6


Защита от временного затопления (сильная струя воды).




IPX7


Защита от временного погружения под воду.




IPX8


Защита от погружения на глубину.




IPX9


Защита от воды под давленим.





Пример, драйвер имеет класс защиты IP65, следовательно, он защищён от проникновения пыли и сильных струй воды.


Будьте очень внимательны к выбору драйвера для светодиодов, а также при осмотре драйвера светильника, который Вы хотите купить, это очень важно, потому что при правильном выборе источника питания Ваш светильник прослужит достаточно долго.

ekaled.ru

Драйвера для светильников светодиодных – Драйверы для светодиодных светильников.

Отправить ответ

avatar
  Подписаться
Уведомление о
