Дверной доводчик NORA-M 4S (Нора-М №4) универсальный, морозостойкий со стандартным рычагом

Нора-М 4S — морозостойкий дверной доводчик подходит для внутренних и наружных дверей весом до 120 кг. В комплекте с доводчиком поставляется стандартный рычаг, крепеж и инструкция по установке. Длина рычага регулируется от 260 до 330 мм.
Рабочий диапазон температуры от -30° до +35° С

Данная модель разработана с учетом особенностей эксплуатации в российских условиях. Диапазон рабочих температур от –45° до +60°C.

Прочный силуминовый корпус имеет высокие антикоррозийные свойства. Эти характеристики позволяют использовать модель 4S как доводчик на металлическую дверь. Скорость закрывания двери регулируется при установке в двух диапазонах при помощи винтов на корпусе доводчика.

Доводчик рекомендован для установки на противопожарные двери (Сертифицирован согласно требованиям ГОСТ Р 56177-2014, п. 5.1.12, Приложение Б «Требования к доводчикам, предназначенным для использования в конструкциях противопожарных/противодымных дверей»).

Угол открытия двери зависит от установки доводчика.

Если корпус доводчика установлен на дверной короб, то угол открытия будет максимальным — до 180 градусов.

Если корпус доводчика установлен на дверное полотно, то угол открытия зависит от места установки относительно петель — чем дальше доводчик от петель, тем меньше угол открытия. Более подробная информация есть в инструкции.

*Значение EN — это классификация доводчика по европейскому стандарту EN1154. Данный стандарт классифицирует модели доводчиков согласно усилию закрывания с учетом веса и ширины дверного полотна. Доводчик модели 4S соответствует классу EN5-6


ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Размеры 222*72*44 (Д*Ш*В)
  • Масса доводчика (кг) 2,23
  • Подходит для левых и правых дверей
  • Максимальный вес двери 80 — 120 кг
  • Стандартный складной рычаг (260 — 330 мм)
  • Плавная регулировка скорости закрывания в диапазоне 180° — 18°
  • Плавная регулировка скорости дохлопа в диапазоне 18° — 0°
  • Цвет (артикул): серый, серебро, белый, золото, бронза, черный
  • Гарантия производителя 5 лет

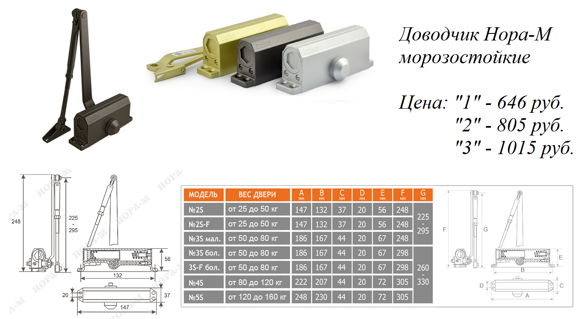

Нора-М Доводчик №2S (до 50кг) (бронза) Стандартный доводчик

Нора-М Доводчик №2S (до 50кг) (бронза) — доводчик дверной, предназначен для лёгких, преимущественно межкомнатных, дверей, вес которых не превышает 50 кг. Сохранить максимальную продуктивность при небольших размерах позволяет двойная пружина с повышенной плотностью сжатия.

Специальное гидравлическое масло обеспечивает работоспособность механизма в различных температурных условиях, от –30 до +35˚С. Устройство имеет регулировку скорости закрытия и довода полотна.

Дверные доводчики оптом от бренда «НОРА-М» соответствуют самым строгим российским и европейским стандартам. Качество изделий подтверждается гарантией на их работу в течение 5 лет.

*Значение EN — это классификация доводчика по европейскому стандарту EN1154. Данный стандарт классифицирует модели доводчиков согласно усилию закрывания с учетом веса и ширины дверного полотна. Доводчик модели 2S соответствует классу EN2.

Корпус доводчиков изготовлен из прочного силумина и имеет повышенную стойкость к коррозии. Средняя толщина корпуса – не менее 5,3 мм (самый высокий показатель в своем классе). Поршень и шестерня изготавливаются из высококачественной стали. Герметичность механизма достигается за счет использования резиновых уплотнителей с повышенной стойкостью к износу.

Наработка – не менее 500 000 циклов. Гарантия от производителя – 5 лет. Длительный срок гарантии обуславливается высоким качеством доводчиков и надежностью работы их механизма.

Варианы цветов доводчика 2S:

  • Белый
  • Бронза
  • Золото
  • Коричневый
  • Серый
  • Серебро
  • Чёрный
    • Единица измерения: 1 шт
    • Габариты (мм): 147x248x65
    • Масса (кг): 1.35
  • Фиксация открытого положенияНет
    Масса двери (кг)50
    Закрывающее усилие (EN)2
    Минимальная рабочая температура-30
    ЦветБронза
    Максимальная рабочая температура+35

    • Класс доводчика: EN2
    • Вес двери, кг: от 25 до 50
    • Длина рычага: от 225 до 295 см
    • Температурный режим, С: -30 +35°
    • Противопожарные двери: Нет
    • Фиксация положения: Нет
    • Материал корпуса: Силумин
    • Скорость закрывания регулируется двумя независимыми клапанами: Регулировка скорости закрывания 180-18°
    • Регулировка дохлопа: 18-0°
    • Посадочные размеры, мм: 132*20
    • Цветовая гамма: Бронза
    • Сертификация: Сертификат соответствия ГОСТ Р 56177-2014, ГОСТ 538-214
    • Гарантия: 5 лет

      Габариты

      Комплектация
    1. Дверной доводчик 1 шт.
    2. Рычаг доводчика 1 шт.
    3. Упаковка 1 шт.
    4. Инструкция 1 шт.
    5. Пластиковая заглушка 1 шт.
    6. Комплект шурупов для крепления на деревянные двери:
          — шурупы 30 мм для крепления тела доводчика
          — шурупы 23 мм для крепления рычага доводчика
    7. Комплект винтов для крепления на металлические двери:
          — винт 16 мм для крепления тела доводчика
          — винт 23 мм для крепления рычага доводчика
    8. Винт 18 мм для крепления рычага доводчика к телу.

    *Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Не является публичной офертой согласно Статьи 437 п.2 ГК РФ.

    TS PROFIL EN2/3/4+SIZE5 BCA серый универсальный дверной доводчик — Доводчики

    серый Доводчик для дверей весом до 150 кг, 210х38,5х55, -35..+40 двухскоростной.

    Согласно испытаниям ЗАО Ростест на морозоустойчивость Все доводчики DORMA сертифицированы по стандарту ГОСТ Р

    Цвет — Серый

    DORMA разработала универсальный дверной доводчик TS Profil, подходящий для основных типов дверей. Его легко и быстро устанавливать. TS Profil такой компактный, что для его установки не потребуется монтажная пластина даже на узкопрофильные двери. Изменяя расположение монтажного шаблона, можно легко добиться соотвествующего усилия закрывания, подходящего для дверных полотен самых разных размеров.

    Технические характеристики:

    Технические характеристики



    TS Profil

    Регулируемое усилие закрывания

    Размер

    2/3/4/Size 5

    Стандартные  двери*

    ≤ 1250 мм

    ДА

    Наружные  двери,  открываемые наружу*



    ДА

    Противопожарные  двери*

    ≤ 1250 мм

    –/ДА/ДА/ДА

    Универсальный для левых и правых дверей

    ДА

    Рычаг



    Складной стандартный ДА

    Скользящий канал –

    Cкорость закрывания и дохлоп регулируются двумя независимыми клапанами в диапазонах

    180° – 15°

    15° –   0°

    ДА

    ДА

    Регулируемый гидравлический амортизатор открывания

    ДА

    Задержка  закрывания

    Фиксация в открытом положении

    Масса в кг



    1.4

    Размеры в мм

    Длина Глубина Высота

    210

    38.5

    55

    Дверной доводчик прошел испытания на соответствие  EN 1154

    ДА

    Маркировка строительных товаров

    ДА



    * Для высоких или тяжелых дверей, наружных дверей, и для дверей, которые должны закрываться под действием сильного ветра, мы рекомендуем DORMA TS 83.

    Характеристики TS Profil EN2/3/4+Size5 BCA серый:

    • Тип двери: Противопожарные, Подъездные тяжелые
    • Производитель: Dorma
    • Вес двери (кг): 150
    • Морозоустойчивость: Есть
    • Скользящий канал: Нет
    • Усилие закрывания (класс): EN2, EN3, EN4
    • Установка на стеклянную дверь: Нет
    • Фиксация открытого положения: Нет
    • Цвет: Серый
    Консультации по оборудованию Новый вопрос

    Задайте вопрос специалисту о TS Profil EN2/3/4+Size5 BCA серый универсальный дверной доводчик

    Самовывоз из офиса: Пункт выдачи:* Доставка курьером:* Транспортные компании: Почта России:*

    * Срок доставки указан для товара в наличии на складе в Москве

    Отзывы о TS Profil EN2/3/4+Size5 BCA серый: Оставить отзыв

    Ваш отзыв может быть первым!

    Варианты исполнения TS Profil EN2/3/4+Size5 BCA серый

    Дверные доводчики dormakaba | Доводчики для входных и межкомнатных дверей

    Компания dormakaba, один из крупнейших мировых производителей СКУД и других автоматических систем входных групп, поставляет на российский рынок большой выбор доводчиков для дверей различного назначения. В ассортимент входят устройства накладного и скрытого монтажа для разных сфер применения — стандартные, интерьерные, спецназначения, для безбарьерного строительства и т.д. Предусмотрены линейки для стандартных межкомнатных и наружных дверей, маятниковых, противодымных и противопожарных.

    АССОРТИМЕНТ

    Накладные и скрытые доводчики dormakaba (dorma) решают следующие задачи:

    • обеспечивают надежное закрывание и плавный бесшумный дохлоп;
    • поддерживают максимально безопасную и корректную работу фурнитуры и запирающих устройств;
    • регулируют запирание наружных и внутренних дверей;
    • обеспечивают безопасный и беспрепятственный проход через входную группу.



    Мы готовы предложить оптимальную под вашу задачу модель дверного доводчика. В ассортимент входит три основных вида продукции:

    • Универсальные доводчики для дверей традиционной конструкции «шестерня-рейка». Эти устройства подходят для большинства входных групп и поставляются в различных исполнениях. В том числе с дополнительной антикоррозийной защитой для эксплуатации в условиях воздействия агрессивной окружающей среды. Большинство моделей оснащаются «интеллектуальной» системой открывания, защищающей стену от ударов при распахивании створки.
    • Кулачковые дверные доводчики «дормакаба» («дорма») со скользящей тягой, обеспечивающей открытие двери с минимально приложенным усилием. Эти компактные механизмы оптимальны при организации комплексов СКУД, а также создании безбарьерного пространства. Модели c сердцевидным кулачком, изготовленные по запатентованной технологии Easy Open (например, модель TS 92), делают управление дверьми еще более легким и доступным. В том числе и для людей с ограниченными возможностями.
    • Напольные доводчики dorma для дверей устанавливаются ниже уровня пола и практически скрыты от глаз. Устройства имеют несколько модельных вариаций: стандартные, с фиксаторами створки в открытом положении и с функцией свободного открытия в обе стороны (маятниковые конструкции).

    Каждая линейка включает в себя как бюджетные, так и многофункциональные модели в современном дизайне. Доступен широкий ряд аксессуаров, благодаря которым устройство может быть адаптировано под выполнение требуемых функций.

    Также в ассортименте представлены уникальные модели для решения специальных задач. Например, специально разработанная система дверного доводчика для противопожарных дверей G-UBIVIS XEA является независимой системой управления, функционирующей от автономных аккумуляторов. Он способен закрывать и фиксировать тяжелые противопожарные двери с увеличенной шириной прохода в большом диапазоне положений.

    АКСЕССУАРЫ

    В нашем каталоге помимо дверных доводчиков dormakaba (dorma) для входных и внутренних дверей вы найдете:

    • Координаторы для обеспечения правильного закрытия створок с притвором.
    • Фрамужный доводчик двери для скрытого монтажа и установки в верхнем углу коробки.
    • Дверные электромагниты для удержания противопожарных дверей в открытом положении.
    • Индикатор дыма для автоматического выключения средств удержания при обнаружении задымления или срабатывании пожарной сигнализации.

    Документация и руководства по монтажу для каждой модели представлены на нашем официальном сайте дверных доводчиков dormakaba («дормакаба)

    ПРЕИМУЩЕСТВА

    Вся продукция dormakaba изготавливается по стандартам ISO 9001, что гарантирует надежную и долговечную работу устройств. Ресурс накладных и скрытых доводчиков для межкомнатных и входных дверей — свыше 10 млн циклов. Также всем клиентам предоставляются полный комплекс услуг:

    • монтаж систем;
    • расширенная гарантия;
    • полная техподдержка, включая сервисное обслуживание.

    Купить дверные доводчики оптом для входных и внутренних дверей, узнать цены и характеристики товара, а также другую необходимую информацию можно у менеджеров по телефону: 8-800-250-15-76 или почте: [email protected]

    Установка доводчика на дверь — виды, фото, способы установки, своими руками

    Современный функциональный доводчик – неотъемлемый атрибут дверной фурнитуры. Он обеспечивает максимально плотное прилегание полотна к коробке при закрытии и открытии двери, а также ее плавное движение. Еще несколько десятилетий назад его роль выполняла обычная металлическая пружина, сегодня доводчик дверной стал более модернизированным, надежным и функциональным.

    Назначение и основные функции доводчиков

    Доводчик дверной предназначен в первую очередь для обеспечения бесшумного, плавного и плотного закрытия полотна (межкомнатной, офисной или металлической входной двери). Он доводит полотно до необходимого положения и фиксирует, предотвращая возможное открывание.

    Плотное прилегание двери к коробке позволяет сохранить тепло в помещении в зимнее время и прохладу – летом. К основным и дополнительным функциям дверного доводчика также относятся:

    • Автоматическое медленное закрытие.
    • Регулирование скорости закрывания полотна.
    • Фиксация двери в необходимом положении (к примеру, при достижении определенного угла при закрывании).

    Дорогие модели дверных доводчиков оснащаются специализированными функциональными возможностями – контроль доступа в помещении, функция проветривания, блокировка положения полотна и т.д. Монтаж доводчика выполняется на дверном полотне с нижней или верхней части.

    Принцип действия стандартного доводящего устройства достаточно прост. Оно состоит из компактного корпуса с механизмом и рычага. Мощная металлическая пружина располагается в масляной гидросистеме, при ее сжатии осуществляется открытие двери, при ее закрывании пружина медленно возвращается в исходное требуемое состояние.

    Виды и особенности дверных доводчиков

    Правильный выбор дверного доводчика позволяет повысить комфорт и удобство эксплуатации полотен, что особенно важно при установке в помещениях с высокой проходимостью (общественные заведения, кафе, рестораны, магазины, офисы, торговые центры, муниципальные и государственные структуры и т.д.).

    По способу монтажа доводчики дверные подразделяются на следующие виды:

    • Накладные (верхние) – наиболее распространенный тип, используется для входных дверей, фиксация механизма осуществляется в верхней части полотна, коробке, ограждающих конструкциях.
    • Напольные доводчики. Используются преимущественно при установке стеклянных входных групп (фурнитура для стеклянных дверей) и межкомнатных дверей с двухсторонним способом открывания. Нижние механизмы обладают более высокой стоимостью и отличаются трудоемким монтажом.
    • Скрытые. Спрятаны внутри дверного полотна, при этом эстетичны, надежны и функциональны. Скрытые механизмы устанавливаются в конструкцию двери при ее изготовлении на заводе, подходят для полотен с толщиной от 40 мм.

    По способу передачи рычажного момента выделяют два типа доводчиков:

    • Слайдовые. В конструкции доводящего механизма присутствует свободный скользящий элемент (стержень), сила трения которого приводит к торможению двери при ее закрытии. Слайдовые механизмы отличаются компактными размерами, их можно с легкостью спрятать в коробе или полотне;
    • Рычажные (в виде петли) – конструктивно простой тип механизма, состоящий из гидросистемы и обычной пружины. Удобный, надежный и функциональный, идеально подходит для компактных межкомнатных и офисных дверей.

    Внутренний механизм устройства может быть зубчатым или кулачковым. Первый вид является простым, он монтируется в основном на массивные двери (к примеру, с кодовой системой запирания), вспомогательное усилие при закрытии полотна обеспечивают шестеренки. Кулачковый механизм обеспечивает медленное движение без рывков, используется для слайдовых механизмов.

    Критерии выбора доводчика

    При выборе современного доводчика важно учитывать вес и размеры дверной системы, поскольку большое количество установленных механизмом может привести к проблемам при открытии и закрытии двери. Выделяют 7 классов дверных доводчиков, которые предназначены для полотен с массой от 20 до 160 кг и шириной от 70 до 160 см.

    Для полотен, установленных внутри общественного, офисного или жилого помещения, подбираются механизмы 3-5 класса, рассчитанные на массу двери от 30 до 100 кг при ее ширине от 85 до 125 см. При использовании облегченных межкомнатных конструкций подойдут механизмы низкого класса – 1 и 2.

    Доводчики дверные 5 и 6 класса подходят для установки на массивные тяжелые системы, а механизмы самого высокого 7 класса – на бронированные двери с массой 160 кг и шириной полота до 160 см.

    Обратите внимание! Надежные производители предоставляют гарантию на всю реализуемую продукцию. При покупке доводчика дверного не стоит ориентироваться только по стоимости, поскольку низкокачественные дешевые механизмы крайне быстро выходят из строя и теряют способность полноценно выполнять заявленные функции.

    Выбор необходимого механизма необходимо осуществлять исходя из предъявляемых требований и задач, а также типа двери (межкомнатная или входящая, металлическая, деревянная или стеклянная, облегченная или массивная и т.д.).

    Способы установки и регулировка

    Установка доводчика своими руками независимо от его типа выполняется по стандартной технологии. Важное значение имеет только направление/сторона открытия двери. Для межкомнатных и офисных полотен это не существенно, у входных систем механизм располагается с внутренней стороны (для предупреждения падания влаги и грязи). При использовании механизма скользящего типа его установку можно производить с любой стороны двери, как с наружной, так и с внутренней.

    Перед установкой доводчика необходимо в первую очередь определить тип открытия полотна:

    • Внутрь. Монтаж механизма выполняется в верхней части створки со стороны петель.
    • Наружу. Установка устройства осуществляется на коробку, а рычаг фиксируется на полотне.

    Доводчики дверные комплектуются инструкцией по установке, а также набором необходимых рычагов и креплений. Для качественного и надежного монтажа механизма предварительно стоит ознакомиться с детальной схемой.

    При выборе варианта установки механизма необходимо учитывать следующие возможные способы крепления устройства:

    • Стандартное – монтаж механизма на двери, для фиксации рычага используется короб.
    • Параллельное – при установке доводчика применяется специальный монтажный уголок, рычаг может располагаться в параллельном положении.
    • Верхнее – монтаж механизма осуществляется в верхней части коробки, фиксация рычага проводится на полотне.

    Комплект поставки предполагает наличие схемы крепления устройства в натуральном масштабе, с помощью которой мастер сможет выполнить разметку. Шаблон фиксируется на коробке и двери рядом с петлями с использованием скотча. В соответствии с ранее намеченными местами креплений просверливаются отверстия на коробе или полотне двери, корпус и рычаг надежно фиксируются при помощи специального крепежа.

    После установки отдельных элементов конструкции механизм собирается. В закрытом состоянии полотна угол между корпусом и рычагом должен составлять 90 градусов. Ручная самостоятельная регулировка положения механизма осуществляется при помощи винтов, расположенных на корпусе устройства. Аналогичным образом устанавливается режим закрытия, положение фиксации створки, а также необходимая скорость закрывания.

    При выполнении установки доводчика своими руками необходимо учитывать, что механизм должен располагаться перпендикулярно створке закрытой двери, а винт регулирования скорости – располагаться в стороне от петель. После выполнения всех работ необходимо проверить работоспособность механизма, при возникновении проблем – провести регулировку.

    При работе с регулировочными винтами необходимо соблюдать осторожность. Не стоит прокручивать их на несколько оборотов, лучше немного подкрутить и оценить результат. Это позволит избежать проблем с работой и дальнейшей эксплуатацией доводчика.

    Обратите внимание! При желании механизм доводчика дверного может быть скрыт от взора при помощи специальных декоративных накладок, в широком ассортименте представленных на рынке.

    При отсутствии возможности провести установку механизма традиционным способом используются два других варианта – металлический уголок и монтажная пластина, крепление которых выполняется как на само дверное полотно, так и на коробку.

    Доводчик дверной DORMA TS-92 — Русагроимпорт

    Доводчик DORMA TS-92 подходит для  дверей:

    • пластиковых, деревянных, металлических, цельностеклянных
    • внутри помещений
    • с шириной полотна до 1100 мм.
    • левого, правого открывания
    • противопожарных

    Характеристики

    • морозоустойчивый
    • регулируемое усилие закрывания EN 2/3/4
    • регулируемая двумя независимыми клапанами скорость закрывания с дохлопом в диапазонах 180° — 15° и 15° — 0°
    • масса двери от 40 кг до 110 кг
    • масса доводчика 2,5 кг
    • размеры Дл x Гл x В — 281 мм x 47 мм x 65 мм
    • результаты температурных испытаний до — 25 °С

    Цветовые решения:

    • серебристый
    • коричневый (dark brown)
    • белый ( RAL 9016)
    • черный ( RAL 9005)

    Доводчик фиксирует дверь в открытом положении.

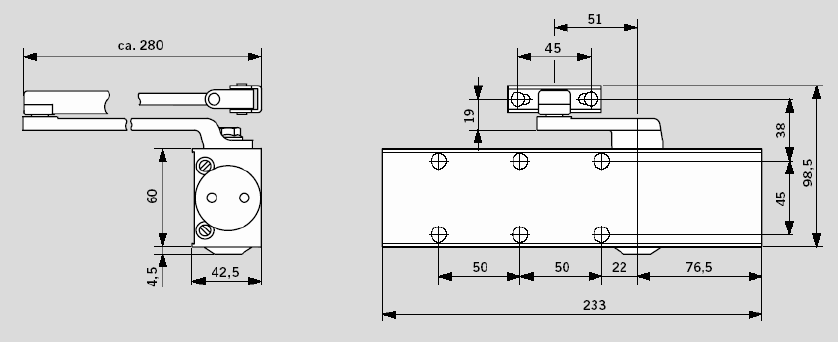

    Габаритные размеры

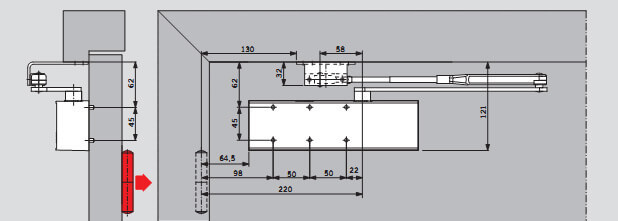

    Возможные схемы монтажа

    Доводчик DORMA TS92 предназначен для установки на правые и левые двери. Установка исполнения B может производиться либо на полотно двери со стороны петель (см. рис. 4), либо на коробку двери со стороны противоположной петлям (см. рис. 5).


    Рис. 4.


    Рис. 5.

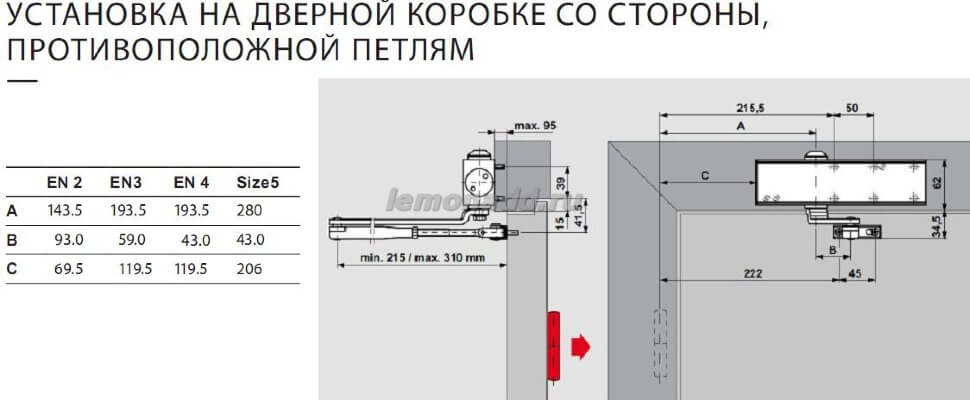

    Доводчик исполнения G может быть установлен на коробку двери со стороны петель (см. рис. 6), либо на полотно двери со стороны противоположной петлям (см. рис. 7).


    Рис. 6.


    Рис. 7.

    Направление открывания двери при этом не имеет значения.

    В комплект поставки входит:

    • доводчик
    • монтажная пластина
    • комплект крышек доводчика
    • крепеж для установки на деревянные и металлические двери
    • монтажная схема
    • инструкция по эксплуатации.

    Выбор усилия

    Усилие доводчика в соответствии с Европейскими Нормами Ширина двери, мм Масса двери, кг
    EN 1 до 750 20
    EN 2 850 40
    EN 3 950 60
    EN 4 1100 80
    EN 5 1250 100
    EN 6 1400 120
    EN 7 1600 160

    Внимание! В случае установки на двери высотой свыше 2500 мм или двери с петлями с повышенным трением, необходимо использовать доводчик с усилием на ступень выше.

    Доводчики для входных дверей – надежный барьер от сквозняков и громких ударов

    3. Особенности доводчиков для подъездных дверей

    Подъездная дверь с доводчиком работает с минимальным шумом, не выпускает тепло, всегда остается закрытой, а значит, в подъезде не будет посторонних посетителей и сквозняков. Условия эксплуатации связаны с большим количеством посетителей и воздействием погодных факторов, поэтому к доводчику предъявляются повышенные требования.

    1. Прочность и способность выдерживать значительный вес входной двери.
    2. Устойчивость корпуса и отдельных элементов к механическим повреждениям.
    3. Морозостойкость — чтобы безотказно работал независимо от сезона.
    4. Возможность оставлять дверь в открытом состоянии — например, для занесения мебели.
    5. Высокие амортизационные качества для сглаживания ударов.

    Оптимальным решением для двери в подъезде считается накладной доводчик верхнего монтажа с механизмом пневматического и гидравлического типа, адаптированный к отрицательным температурам.

    Пневматика успешно используется на входе в многоэтажные здания. Она способна функционировать в сильные морозы и при жаре. Рабочие камеры заполнены сжатым воздухом, который при открывании и закрывании перекачивается из одной полости в другую. В исходное положение створка возвращается упругой пружиной, а тормозится сжимаемым поршнем воздухом. Увеличением или уменьшением потока подаваемого воздуха регулируется скорость закрывания. Стоит отметить, что пневматические доводчики на железную дверь позволяют держать створку открытой и даже помогать при закрытии без последствий.

    Для установки на дверь в подъезде подходят только гидравлические морозостойкие доводчики. Их особенностью является то, что внутри находится специальное масло, которое не загустевает при морозе до −45°. Двери с гидравлическим приводом работают мягко и бесшумно. Подходят для всех климатических зон.

    4. Доводчики на противопожарные двери

    Дверной доводчик является важным элементом противопожарной защиты. Он должен быстро закрыть дверь, чтобы стать преградой и предупредить дальнейшее распространение огня и продуктов горения в смежные помещения. Установка прибора — обязательное условие эксплуатации противопожарных дверей. Он монтируется на дверях эвакуационных выходов и лестничных клеток. Положения СНиП и правил пожарной безопасности РФ не регламентируют огнестойкость доводчика и не устанавливают специальных требований.

    Несмотря на то, что сертификат, подтверждающий огнестойкие свойства не оформляется, при изготовлении используются материалы, выдерживающие высокие температурные значения. Чаще всего это высокопрочный металл с противопожарным покрытием или оклеенный термореактивным уплотнителем.

    По конструктивному исполнению механические дверные доводчики для противопожарных конструкций в основном производятся с рычажной тягой. Механизмы отличаются простотой и надежностью. Способ монтажа такой же, как и у обычных устройств. Заводские модели дверей комплектуются доводчиками накладного типа с верхней рычажной тягой.

    Устанавливается доводчик со стороны петель. На двухстворчатых дверях на каждое полотно и дополнительно монтируется координатор порядка закрывания.

    5. Доводчики с электроприводом

    Электрические доводчики предназначены для автоматических дверей. Их можно установить на одно- и двухстворчатые распашные конструкции с наружным и внутренним открыванием.

    Устройства отличаются привлекательным внешним видом, надежностью и комфортом при эксплуатации благодаря множеству встроенных функций: четыре рабочих режима, помощь при открывании, настройка углов распахивания и времени паузы, а также возможность подключения к пожарной сигнализации.

    Электрический доводчик состоит из эргономичного корпуса со скользящей тягой (для внутреннего открывания) или со складной (для внешнего). Электропривод включает асинхронный электродвигатель, контроллер, модуль электроники с датчиками, блок управления с дистанционным пультом, переключатель режимов работы, разъемы для подключения дополнительных устройств. Предусмотрено аварийное питание от аккумуляторов. Для отдельных моделей разработано программное обеспечение для управления с мобильных устройств.

    Электродоводчик легко адаптируется к проемам и дверям всех типов. Монтажная пластина упрощает установку, которая не отличается от алгоритма для механических устройств.

    6. Доводчики для тяжелых металлических дверей

    Доводчики для массивных стальных дверей должны иметь большую мощность, чтобы обеспечить достаточное усилие для прижатия закрывающейся створки. Помимо этого, нужно удержать полотно от удара, вызывающего, помимо грохота, дополнительную вибрацию и преждевременный износ механизмов двери.

    Для обеспечения работоспособности на тяжелые двери устанавливают доводчики, рассчитанные на нагрузку до 600 кг. По конструктивному исполнению это могут быть устройства открытого монтажа и напольные модели. Механизм позволяет отдельно регулировать усилие и скорость при закрывании и прихлопе двери. Угол открывания ограничен 180°, а доводчик срабатывает уже при 160°. В изделиях предусмотрена функция неполного открывания и возможность фиксации положения. Установлен антивандальный клапан, предотвращающий поломку в случае ручного закрывания.

    При широких сворках и большой площади полотна создается дополнительная парусность, поэтому в доводчиках предусмотрен «ветровой тормоз», защищающий от ударов и непроизвольного перемещения.

    7. Особенности выбора

    • Выбор дверного доводчика осуществляется исходя из габаритов и веса двери. За основу принимается больший из этих параметров. Всего предусмотрено 7 классов доводчиков. Для массивных и широких полотен необходим мощный прибор высокого класса. Самые простые механизмы выдерживают вес 20 кг и подходят для створок шириной до 750 мм. Изделия 7 класса предназначены для дверей весом 160 кг.
    • Важным фактором является температурный режим эксплуатации. Гидравлические и гидромеханические устройства применяются для внутренней установки. Для уличных и подъездных дверей необходим специальный морозостойкий механизм.
    • При высоте дверей до 2,5 м и наличии дополнительной нагрузки ( например, от сильного ветра) следует выбирать доводчики для металлической двери большего размера и мощности.
    • Маркировка производителя на коробке указывает на предельные нагрузки, но доводчик может устанавливаться и на более легкие дверные конструкции.
    • Стоит обратить внимание и на наличие дополнительных функций, которые сделают эксплуатацию комфортной. К ним относится торможение и задержка закрывания, диапазон регулирования скорости захлопывания, возможность фиксировать открытую дверь, максимальный угол распахивания створки, ветровой тормоз и координация работы створок для двухстворчатых дверей.
    • Каждое изделие имеет свой ресурс, который исчисляется количеством полных циклов закрывания-открывания. Этот параметр связан с интенсивностью эксплуатации двери и уровнем проходимости в помещении. Для общественного заведения и частного дома нагрузка заметно отличается.
    • Модель с защитой от вандализма нужно поставить на наружные двери, например, в подъезде или на калитке.
    • Диапазон рабочих температур зависит от категории используемого масла. При этом одна модель может выпускаться с разным маслом в зависимости от страны поставки.
    • Выбранный размер доводчика должен соответствовать рекомендациям производителя.

    Дверные доводчики Часто задаваемые вопросы

  • В. Что такое дверной доводчик, соответствующий требованиям ADA?
  • A. Это дверные доводчики, соответствующие требованиям ADA (Американский закон об инвалидах). для силы открывания двери. Нажмите здесь, чтобы узнать больше о Дверная фурнитура, соответствующая требованиям ADA .

  • В. Почему я не могу найти петли дверных доводчиков в вашем разделе дверных доводчиков?
  • A. Торговый термин для петель, которые могут самостоятельно закрывать дверь, — «пружинная петля». Есть 2 типа, Пружинные петли одностороннего действия (для дверей, открывающихся только в одну сторону) и Петли пружинные двустороннего действия (для дверей, открываются в обе стороны).У нас они перечислены в отдельных разделах в разделе Дверные петли .

  • В. Я вижу, что некоторые из ваших дверных доводчиков имеют тройную упаковку. Что это значит?
  • A. Потолочные дверные доводчики можно установить тремя способами: обычный рычаг (стандартный), верхний косяк. или установленный параллельный рычаг. Тройной дверной доводчик упакован со всей фурнитурой. для всех трех способов крепления.
    Наш самый продаваемый дверной доводчик в тройной упаковке

  • В.Я хочу установить новый верхний дверной доводчик, и я не уверен, какой метод использовать. Каковы преимущества каждого метода?
  • A. Вот некоторые положительные и отрицательные стороны каждого типа крепления, чтобы помочь вам решить, какой из них лучше всего подходит для ваше приложение.
    • Обычный рычаг: используется рука. Это наиболее энергоэффективное приложение для дверного доводчика.
    Поскольку узел рычага выступает прямо из дверной рамы, стандартный рычаг установка может вызвать эстетические проблемы.
    • Верхний косяк: Из соображений эффективности это приложение обеспечивает лучшая альтернатива обычному кронштейну. Крепление к верхнему косяку обеспечивает лучшее управление дверью для дверей в наружных стенах, которые распахиваются за пределы здания.
    Весь проект дверного доводчика и рычага в сборе из рамы, аналогичный обычному рычагу. монтаж.
    • Параллельный рычаг: Это приложение обеспечивает наиболее привлекательный Внешний вид накладного дверного доводчика с двойным рычагом.Это также полезно в районах, подверженных жестокому обращению (вандализму). Это со стороны двери и сборка рычага простирается почти параллельно двери. Когда дверь закрыта с лицевой стороны рамы выступает очень мало аппаратных средств. Приложение
    Parallel Arm также позволяет двери поворачиваться на 180 градусов.
    Из-за геометрии рычага его энергоэффективность примерно на 25 % меньше, чем у Крепление на обычный рычаг или верхний косяк.

  • В. Что такое проверка?
  • А.Backcheck замедляет открывание двери, чтобы предотвратить ее столкновение с соседней стеной или из-под контроля ветра. Сопротивление обратной проверке должно ощущаться только вблизи полностью открытого положения.
    Примечания: Backcheck не является стопором двери . Большинство наших дверных доводчиков Grade 1 имеют полностью регулируемый обратный ход.

  • В. Что такое контроль скорости развертки?
  • A. Скорость развертки (скорость закрытия двери) – это временной интервал от начала закрытия двери до за пару дюймов до того, как дверь коснется точки защелки.Последние несколько дюймов закрытия контролируются с помощью клапана скорости защелки, если он включен.

  • В. Что такое скорость фиксации?
  • A. Зона защелки является последней за несколько дюймов до того, как дверь коснется точки защелки. Эта закрытая зона управляется с помощью запорного клапана скорости.
    Примечание: Правильно отрегулированная скорость доводчика никогда не должна захлопывать дверь. закрыто, вызывая нагрузку на дверь и раму.

  • В. Что такое фиксация открытой рукой или фиксация открытой рукой?
  • А.Hold Open — это способность доводчика удерживать дверь в открытом положении. Большинство потолочных доводчиков выполняют эту функцию с помощью рычага специального типа (Hold Open Arm).
    Предупреждение Примечание: Большинство местных строительных норм и правил не разрешают установку любых типов дверей. оборудование, удерживающее «Противопожарные двери» в открытом положении.

  • В. Мне нужно заменить дверной доводчик, и я не хочу сверлить больше отверстий в моей двери. Как я могу найти доводчик, который закроет существующие отверстия?
  • А.Щелкните здесь: Таблица монтажных отверстий дверного доводчика . В таблице на этой странице перечислены дверные доводчики по размерам монтажных отверстий, чтобы вы могли найти подходящий вариант. замена.

  • В. Что означает мощность или размер пружины доводчика?
  • A. Дверные доводчики оцениваются по усилию открытия/закрытия «Размер». Рейтинги размеров от № 1 до № 6, причем размер № 1 самый слабый. сила и размер № 6 самые сильные.

    Многие из наших самых популярных дверных доводчиков имеют регулируемую настройку Spring/Power .
    Пример: если для доводчика в списке указан размер пружины от 3 до 6, то он является регулируемым. через диапазон мощности от № 3 (сила 5 фунтов) до № 6 (сила 14 фунтов).

    Если доводчик не регулируется Пружина/мощность , это означает, что это фиксированный размер , нет возможности отрегулировать дверь так, чтобы она открывалась или закрывалась легче/сильнее.

    Выберите правильный дверной доводчик

    Важно выбрать правильный дверной доводчик, но существует множество вариантов выбора, поэтому на самом деле определить правильный для вашей ситуации может быть очень сложно!

    В надежде, что мы сможем помочь вам сделать обоснованный выбор; мы составили краткое руководство по ключевым функциям, которые необходимо учитывать.

    1. Рассмотрите дверь

    Это внутренняя или внешняя дверь? Открывается внутрь или наружу?

    Внешние двери не являются противопожарными, поэтому для них не нужен электромагнитный доводчик.

    Для дверей, открывающихся внутрь и наружу, некоторые доводчики могут быть специфичными для модели, а иногда могут потребоваться угловые скобы.

    2. Какое место доступно?

    Проверьте ширину и высоту рамы и двери.

    • Более тяжелые двери потребуют доводчика с большей мощностью для оптимальной работы.
    • Если это очень узкая рама, вам может понадобиться скрытый дверной доводчик.

    3. Объем и частота трафика и кому это необходимо

    Они разделены на три группы в соответствии с таблицей ниже:

    Категория использования циклов в год
    Низкий До 10 000 циклов в год
    Средний 10 000–100 000 циклов в год
    Высокий 100 000 — 500 000 циклов в год

    Также необходимо учитывать потребности пользователя; Например; пожилым и менее способным людям может потребоваться задержка, чтобы дать им время пройти через дверь.

    Примечание. Больницы, школы или торговые центры будут считаться объектами интенсивного использования

    .

    4. Требуемое усилие закрытия

    Чем больше и тяжелее дверь, тем больше силы потребуется.

    Размер мощности Максимальный вес двери Максимальная ширина двери
    1 20 кг 750 мм
    2 40 кг 850 мм
    3 60 кг 950 мм
    4 80 кг 1100 мм
    5 100 кг 1250 мм
    6 120 кг 1400 мм

    Часто дверные доводчики имеют регулируемую силу, чтобы соответствовать размеру/весу различных типов дверей.

    Примечание. В особенно маленьком помещении может потребоваться дополнительное усилие для преодоления давления воздуха. Вам также может потребоваться более высокая мощность и доводчик с защелкой для внешней двери, чтобы уменьшить хлопанье.

    Противопожарные двери должны иметь минимальный размер мощности EN3, чтобы соответствовать стандарту EN1154.

    5. Варианты монтажа

    • Накладные накладные дверные доводчики наиболее часто используются и доступны в различных типах, включая:
    • Скрытые дверные доводчики эстетичны.Они устанавливаются и скрываются от глаз либо в дверном косяке, либо в самой двери, либо в фрамуге. (например, Perko Powermatic, Dorma RTS85, GEZE Boxer)
    • Напольные пружины  являются наиболее прочным и долговечным вариантом. Они идеальны, когда желательны эстетика и функциональность, а также при работе с тяжелыми дверями или зонами с высокой и экстремальной проходимостью. (например, Dorma BTS75V, Dorma BTS80EMB, GEZE TS550E)

    6. Пожарная безопасность

    Дверные доводчики являются важным звеном в борьбе с огнем и дымом:

    • Дверные доводчики с маркировкой CE показывают, что продукт соответствует назначению и соответствует всем законодательным требованиям пожарной безопасности.
    • Они должны быть правильно установлены и содержаться в хорошем состоянии.
    • Они не должны иметь механического фиксатора. Если требуется функция удержания в открытом положении, вам нужно будет рассмотреть электромагнитный доводчик, который должен быть подключен к системе пожарной сигнализации здания.
    • Все вышеперечисленные факторы могут помочь спасти жизнь в случае пожара.

    7. Задержка действия

    Эта опция позволяет двери оставаться открытой в течение определенного периода времени.

    Затем дверь должна закрываться с регулируемой скоростью, обеспечивающей безопасный проход для пользователей в инвалидных креслах или персонала, несущего громоздкие предметы.

    8. Обратная проверка

    Эта функция предотвращает внезапное открытие двери людьми или ветром – это может предотвратить повреждение двери, рамы, дверной фурнитуры и имущества.

    9. Скорость закрывания и скорость фиксации

    • Наличие регулируемой скорости закрытия определяет, насколько быстро дверь закрывается после открытия. Эта функция позволяет увеличить время закрытия, чтобы инвалиды, пожилые или молодые люди могли безопасно пройти мимо

    • Дверные доводчики с регулируемой скоростью дохлопа позволяют регулировать скорость закрытия на последних нескольких степенях закрытия.Это отдельно от основной регулировки скорости закрывания. Они могут быть настроены либо на ускорение, либо на замедление для этих последних нескольких дюймов.

    Как видите, есть много вещей, которые следует учитывать при выборе типа дверного доводчика, подходящего для вашей конкретной и уникальной ситуации. Если вы сомневаетесь в том, что вам нужно, позвоните нам по телефону 01305 257996 или напишите нам по электронной почте — [email protected] .

    4 зоны управления дверными доводчиками

    Коммерческие дверные доводчики используются для управления открытием, когда дверь открывается и когда дверь закрывается.Различные типы доводчиков могут иметь как стандартные элементы управления, так и дополнительные, которые могут быть добавлены на заводе. В этом сообщении блога мы рассмотрим 4 наиболее распространенные «зоны» управления дверными доводчиками, используемые при повороте двери. Эти элементы управления доводчиком можно отрегулировать на корпусе доводчика.

    Зоны управления

    Зоны управления дверным доводчиком, о которых мы поговорим, включают:

    1. Обратный чек
    2. Основная скорость
    3. Скорость фиксации
    4. Задержка действия
    1.Обратный чек

    Задний чек — это первый элемент управления, который задействует дверной доводчик. Когда дверь открыта, контроль обратного хода доводчика двери замедляет движение двери до того, как она коснется упора двери или полностью открытого положения. Например, наружная дверь может быть открыта в ветреный день, и ветер распахнет дверь. Контроль обратного хода предотвратит широкое открытие двери и повреждение чего-либо, например стены или другого оборудования на двери. Это также помогает предотвратить травмы тех, кто может находиться за дверью.

    Примечание. Если , а не использовать в качестве искусственного ограничителя двери, проверьте обратно. Он не предназначен для такого применения.

    2. Основная скорость

    Основная скорость — вторая зона регулирования в цикле закрытия. Во время основной зоны скорости, также называемой «подметанием», доводчик перемещает дверь из открытого положения в закрытое положение. Пружина внутри дверного доводчика может регулироваться для увеличения или уменьшения скорости этой зоны закрытия.Когда дверь достигает примерно 20 градусов от закрытия, начинается следующая зона управления: скорость защелки.

    «Размеры» дверного доводчика относятся к силе внутренней пружины. Говоря о регулировке «размера» доводчика, имеется в виду, что регулируется сила пружины, которая влияет на скорость закрывания и сопротивление открыванию. Физические размеры более близкого тела не меняются.



    3. Скорость фиксации

    Регулировка скорости защелки повлияет на скорость последних нескольких градусов закрывания двери, начиная примерно в 6 дюймах от полностью закрытого положения.Дверной доводчик будет быстро перемещать дверь, чтобы преодолеть любое сопротивление, вызванное ударом защелки о запорную пластину, или сопротивление, вызванное перепадами давления воздуха в пространствах, разделенных дверью.

    Следует соблюдать осторожность при регулировке скорости доводчика из-за перепадов давления воздуха, которые могут меняться в течение дня (например, включение и выключение кондиционера или другие обстоятельства). Если скорость защелки отрегулирована так, чтобы преодолевать большое переменное сопротивление, чтобы правильно защелкнуться, то при уменьшении или удалении сопротивления этот доводчик захлопнет дверь.Другие методы закрывания могут быть лучше для такой ситуации, например, автоматический дверной доводчик.

    4. Задержка действия

    Мы поместили отложенное действие под номером 4 в наш список, но это не означает, что эта зона управления идет после скорости фиксации. (Очевидно, что после того, как дверь заперта, управление дверью больше не требуется.) Задержка действия — это дополнительная функция управления доводчиком двери. Управление с задержкой задерживает начало цикла закрывания двери. Это существенно замедляет скорость закрытия двери с максимального открытия примерно до 75 градусов, что позволяет больше времени пройти через отверстие.

    Замедленное действие полезно в проемах, где трафик требует, чтобы дверь оставалась открытой в течение более длительного времени, например, в местах, где используются инвалидные коляски или оборудование и тележки регулярно проходят через проем.

    Заключение

    Дверные доводчики имеют множество встроенных элементов управления, которые помогают двери работать так, как вы хотите. Дверные доводчики также жизненно важны для противопожарных проемов, потому что дверь должна правильно закрываться и защелкиваться во время пожара. Коммерческие дверные доводчики также важны для безопасности и поддержания контролируемой среды внутри здания и пространства.

    Каждый дверной доводчик необходимо отрегулировать в соответствии с требованиями каждого отдельного проема. Инструкции по регулировке поставляются с продуктом от производителя и должны соблюдаться для обеспечения надлежащей работы.

    Если у вас есть какие-либо вопросы по регулировке дверных доводчиков или установке дверей и фурнитуры, пожалуйста, свяжитесь с Beacon Commercial Door & Lock. Мы поставляем и устанавливаем дверные доводчики и многие другие товары для контроля доступа и безопасности жизнедеятельности.

    Информация о дверном доводчике — Поставка оборудования для коммерческих дверей

    Типы крепления дверного доводчика

    Вот некоторые положительные и отрицательные стороны каждого типа крепления, чтобы помочь вам решить, какой из них лучше всего подходит для вашего приложения.

    Обычная рука

    Это единственное приложение со стороны тяги, в котором используется двойной рычаг. Это наиболее энергоэффективное приложение для дверного доводчика.
    Поскольку узел рычага выступает прямо из дверной рамы, крепление обычного рычага может вызвать эстетические проблемы.

    Верхний косяк:

    Из соображений эффективности это приложение представляет собой наилучшую альтернативу креплению на обычном кронштейне. Установка на верхний косяк обеспечивает наилучшее управление дверями в наружных стенах, которые открываются из здания.
    Весь дверной доводчик и рычаг собираются из рамы, аналогично креплению обычного рычага.

    Параллельный рычаг:

    Это приложение обеспечивает наиболее привлекательный внешний вид дверного доводчика, устанавливаемого на потолке, с двойным плечом рычага. Это также полезно в районах, подверженных жестокому обращению (вандализму). Он находится со стороны двери, и узел рычага проходит почти параллельно двери. Когда дверь закрыта, из лицевой стороны рамы выступает очень мало фурнитуры.Приложение
    Parallel Arm также позволяет двери поворачиваться на 180 градусов.
    Из-за геометрии рычага его энергоэффективность примерно на 25 % меньше, чем при монтаже на обычном рычаге или на верхней стойке.

    Дверные доводчики контролируют работу двери
    Проверка

    Backcheck замедляет открытие двери, чтобы она не ударялась о соседнюю стену или чтобы ветер не выкинул ее из-под вашего контроля. Сопротивление обратной проверке должно ощущаться только вблизи полностью открытого положения.
    Backcheck не является ограничителем двери
    Большинство наших дверных доводчиков Grade 1 имеют полностью регулируемый Backcheck.

    Регулятор скорости развертки

    Скорость развертки (скорость закрытия двери) — это временной интервал от начала закрытия двери до пары дюймов до того, как дверь достигнет точки защелки. Последние несколько дюймов закрытия контролируются с помощью клапана скорости защелки, если он есть.

    Скорость фиксации
    Зона защелки — это последние несколько дюймов перед тем, как дверь достигнет точки запирания. Эта зона закрытия контролируется с помощью клапана скорости защелки.
    Примечание: Правильно отрегулированная скорость доводчика двери никогда не должна захлопывать дверь, вызывая нагрузку на дверь и раму.



    Держать открытыми или держать открытыми руками

    Hold Open — способность доводчика удерживать дверь в открытом положении. Большинство дверных доводчиков реализуют эту функцию с помощью особого типа рычага (Hold Open Arm).

    Замена существующего дверного доводчика

    Если вам нужно заменить дверной доводчик и вы не хотите сверлить в двери больше отверстий, вы можете найти доводчик, который будет крепиться к существующим отверстиям. Свяжитесь с нами для получения помощи.

    Мощность дверного доводчика или размер пружины

    Дверные доводчики оцениваются по силе открывания/закрывания «Размер».Рейтинги размеров от № 1 до № 6, где размер № 1 — самая слабая сила, а размер № 6 — самая сильная.

    • Размер №1 = усилие закрытия 2 фунта, минимум
    • Размер #2 = усилие закрытия 3 фунта, минимум
    • Размер №3 = усилие закрытия 5 фунтов, минимум
    • Размер №4 = усилие закрытия 8 фунтов, минимум
    • Размер № 5 = усилие закрытия 11 фунтов, минимум
    • Размер № 6 = усилие закрытия 14 фунтов, минимум

    Многие из наших самых популярных дверных доводчиков имеют регулируемую настройку пружины/мощности.
    Пример: если доводчик указан с размером пружины 3–6, то он регулируется в диапазоне мощности от №3 (сила 5 фунтов) до №6 (сила 14 фунтов).
    Если дверной доводчик нерегулируемый с пружиной/мощностью, то есть имеет фиксированный размер, невозможно отрегулировать дверь так, чтобы она открывалась или закрывалась легче/сильнее.

    *ПРИМЕЧАНИЕ. Содержание этой страницы представлено только в информационных целях и не может служить полной инструкцией по установке дверного доводчика, предоставленной производителем.Поставка оборудования для коммерческих дверей не несет ответственности за установку или работу продаваемого оборудования и не может нести ответственность за неправильную установку.

    размер винтов для доводчика

    Задавай вопрос Ввод вопроса в виде полного предложения даст более точные результаты, чем ключевые слова или фразы.

    СВЯЗАННЫЕ ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

    Разрешение: Чтобы правильно ответить на этот вопрос, нам нужно знать, насколько больше силы требуется, чтобы закрыть дверь.Они могут попробовать перевернуть стержень и башмак (короткой стороной башмака к шарниру), или они…

    Разрешение: Доводчики и магниты Hold Open (изделия для обеспечения пожарной безопасности и безопасности жизнедеятельности) предлагают широкий спектр решений. Одно- или многоточечные доводчики с фиксацией в открытом положении Используйте электромеханический доводчик. Держите дверь о…

    Разрешение: Размеры от центральной линии до центральной линии монтажных отверстий составляют 2-3/8″ x 6-3/4″.

    Разрешение: Максимальный рекомендуемый вес двери для доводчиков LCN составляет 225 фунтов.

    Разрешение: LCN не поставляет шестигранные ключи, размеры, которые использует LCN, являются стандартными размерами, которые каждый установщик будет иметь в своем наборе инструментов.Шестигранный ключ 3/32″ для регулировки регулирующих клапанов: главная скорость, лат…

    Разрешение: Для доводчика 4040, установленного сквозными болтами на двери толщиной 2-3/4″, потребуются крепежные винты 1/4-20 X 3-1/2″.

    Разрешение: Steelcraft следует отраслевым стандартам по усилению петель и подготовке как двери, так и рамы.Если не указано иное, все изделия, подготовленные для стыковых петель, будут иметь монтажные отверстия …

    Разрешение: 4010 — серия дверных доводчиков, 4011 — регулируемая пружина внутри доводчика.

    Разрешение: Код даты и размер доводчика выбиты на задней стороне корпуса доводчика.Ближе Размер: Если число равно 1, ближе будет 2031 или 5031. Если число «3», ближе 2…

    Дверные доводчики – Как выбрать – Дизайнерские дверные доводчики коммерческого класса

    Дверной доводчик — это механическое устройство, устанавливаемое на дверь, которое помогает автоматически закрывать дверь в целях безопасности, конфиденциальности и поддержания температурного режима. Хотя это устройство может показаться довольно простым, на самом деле это одна из самых сложных частей аппаратного обеспечения.Если вы выберете слишком мощный доводчик для вашей двери, он захлопнет дверь, а если вы выберете недостаточно мощный доводчик, дверь может не закрыться и не защелкнуться должным образом. К счастью, у Lynn Hardware есть несколько дверных доводчиков коммерческого класса, которые подходят для любого применения в Соединенных Штатах, и большинство наших доводчиков стандартно поставляются со всеми «дополнительными» опциями, за которые другие производители берут больше. Кроме того, некоторые из наших моделей доводчиков имеют полную регулировку «мощности» доводчика, что дает вам полную гибкость для адаптации доводчика к вашей уникальной ситуации.

    Как правильно выбрать дверной доводчик для вашего применения


    (36 дюйма)
    DC9016 DC8016 DC7016 DC6003 DC5003
    Описание
    Extra Heavy долг
    Heavy Duty
    Средне- Heavy Duty
    Средний долг Средний долг
    ANSI Grade класс 1 класс 1 класс 1 класс 2 класс 2
    чугун Alt Aluminium Alt Aluminium Литой алюминий литой алюминий
    клапанов 3 клапанов
    -Cluzing скорость
    -Latch скорость
    -Backcheck
    3 клапанов
    -Cluzing Speed ​​
    -Latch скорость
    -Backcheck
    3 клапана
    -Скорость закрытия
    -Скорость защелки
    -Задержка 90 025
    3 клапанов 3 клапанов
    -Clizzy Speed ​​
    -Latch скорость
    — Backcheck
    3 2 клапанов
    -CLOSTIONE SPEET
    -LATCH SPEET
    Добавлена ​​функция Задерженое действие включено Задержка 60146 2

    UL Appleded
    Да Да Да Да Да Да

    BHMA
    сертифицировано до
    ANSI A156.4
    ДА ДА ДА UL228 UL228
    Дверь Вес
    Макс
    150кг
    (330 фунтов)
    150кг
    (330 фунтов)
    150кг
    ( 330 фунтов)
    65 кг
    (150 фунтов)
    65 кг
    (150 фунтов)
    двери ширина
    MAX
    MAX 6
    800-1500 мм
    (31-60 дюймов)
    800-1500 мм
    (31-60 дюймов)
    800-1500 мм
    (31-60 дюймов)
    до 950 мм
    (36 дюймов)
    до 950 мм
    (36 дюймов)
    Размер мощности 1-6 1-6 1-6 1-6 Размер 3 Размер 3 Размер 3 Размер 3
    Использование Основные входы, интенсивные зоны движения и дополнительные приложения Интерьер высокого движения и внешние двери Алюминий Фасады магазинов Офисы и входные двери Внутренние и легкие коммерческие двери

    РАЗМЕР ДВЕРНОГО ДОВОДЧИКА

    Размер #1 = усилие закрытия 2 фунта, мин. Размер #4 = усилие закрытия 8 фунтов, мин.
    Размер #2 = усилие закрытия 3 фунта, мин. Размер #5 = усилие закрытия 11 фунтов, мин.
    Размер #3 = усилие закрытия 5 фунтов, мин. Размер #6 = усилие закрытия 14 фунтов, мин.

    Доводчик размера 4 обычно рекомендуется для наружной двери шириной 3 фута, тогда как доводчик размера 3 подходит для внутренней двери того же размера и веса.Здесь предполагается, что наружная дверь, скорее всего, закроет дверь от ветра или отрицательного или положительного давления воздуха из здания. Размер дверного доводчика в основном зависит от ширины и веса двери, и многие из наших доводчиков можно отрегулировать по вашему индивидуальному вкусу или обстоятельствам. См. Таблицу ниже:

    Установка потолочных/накладных дверных доводчиков

    Дверные доводчики с накладным монтажом являются наиболее распространенными и широко используемыми дверными доводчиками в коммерческих объектах в Соединенных Штатах.Существует 3 распространенных типа монтажа верхних дверных доводчиков, как указано ниже. ***Все доводчики марки Lynn Hardware поставляются со всем необходимым оборудованием для установки с использованием любого из 3 типов крепления.

    КРЕПЛЕНИЕ НА ОБЫЧНОЙ РЫЧАГЕ: Доводчик на обычном рычаге или на стандартном кронштейне расположен со стороны открывания двери, т. е. снаружи двери. В этих приложениях рука состоит из основной руки и предплечья.Предплечье прикреплено к раме, а основное плечо прикреплено к корпусу доводчика со стороны открывания двери. Когда дверь закрыта, основной рычаг расположен перпендикулярно двери, что менее привлекательно, чем другие приложения, но это наиболее энергоэффективный вариант крепления.

    КРЕПЛЕНИЕ ВЕРХНЕГО КОЛЕСА: Крепление верхнего косяка, рычаг по-прежнему перпендикулярен двери, такой же, как и обычный монтаж рычага, но корпус доводчика устанавливается на дверную раму, а рычаг крепится непосредственно к двери.Они часто используются для алюминиевых витрин и стеклянных дверей, потому что эти типы дверей обычно имеют узкие верхние направляющие. Этот способ монтажа также достаточно энергоэффективен.

    МОНТАЖ НА ПАРАЛЛЕЛЬНЫХ РЫЧАГАХ: При монтаже на параллельных рычагах главный рычаг располагается параллельно двери, а корпус доводчика монтируется на стороне двери, на которую нажимают. Дверные доводчики с параллельными рычагами являются одним из наиболее распространенных применений, особенно в коммерческих объектах и ​​школах, потому что они снижают риск вандализма в отношении рычага, а также они более привлекательны, чем другие варианты монтажа.Из-за геометрии рычага этот тип монтажа примерно на 25% менее энергоэффективен, чем обычные способы монтажа на рычаге или на верхней стойке.

    Стандарты применения и продукции

    Доводчики

    Lynn Hardware имеют сертификат ANSI / BHMA A156.4, а также имеют 3-часовой рейтинг огнестойкости UL.

    Дверные доводчики обычно классифицируются по классу ANSI или рабочему циклу. Это поможет выбрать правильный доводчик для правильного применения (см. таблицу ниже для некоторых распространенных применений).

    ANSI Grade 1: Требуется 2 миллиона циклов, лучше всего подходит для помещений со средней и высокой интенсивностью движения, таких как вход в магазин, офис, школа, больница или крупный универмаг. Также отлично подходит для районов с высоким уровнем жестокого обращения и экстремальных температур.

    ANSI Grade 2: Требуется 1 миллион циклов, лучше всего подходит для среднего трафика, такого как небольшие офисы или общественные туалеты. Может использоваться как для небольших коммерческих, так и для стандартных жилых помещений.

    ANSI Grade 3: Требуется 500 000 циклов, лучше всего подходит для небольших помещений, таких как шкафы или жилые помещения.Должен использоваться в легких жилых помещениях.

    Специальные функции Дополнительно

    За исключением регулируемой скорости закрывания (подметания) и скорости запирания, в большинстве дверных доводчиков есть дополнительные функции. Все дверные доводчики Lynn Hardware поставляются с опциями Back Check и Delayed Action, включенными в стандартную комплектацию. Это огромное преимущество перед конкурентами.

    Контроль скорости движения ….. Скорость движения (скорость закрытия двери) — это временной интервал от начала закрытия двери на пару дюймов до того, как дверь коснется точки защелки.

    Управление скоростью защелки ……. Зона защелки — это последние несколько дюймов перед тем, как дверь коснется точки запирания. Эта зона закрытия контролируется с помощью клапана скорости защелки.

    Back Check (BC)…… Backcheck замедляет дверь во время открывания двери при открывании, чтобы она не ударялась о соседнюю стену или чтобы ветер не выкинул ее из-под вашего контроля. Сопротивление обратной проверке должно ощущаться только вблизи полностью открытого положения, подробности см. в инструкциях по установке. Примечания. Проверка возврата не является стопором двери. ВСЕ дверные доводчики Lynn Hardware предлагают полностью регулируемый Backcheck, входящий в стандартную комплектацию.

    Обратите внимание….. ВСЕ внешние двери должны иметь обратный клапан на доводчике. Кроме того, двери, которые могут открываться в соседний шкаф или стену, также должны быть включены.

    Задержка действия (DA) и стандарт ADA…… Доводчик с задержкой действия предлагает период задержки с момента, когда дверь начинает закрываться.Это полезно для дверей, которыми пользуются люди в инвалидных колясках или люди, толкающие коляски или разделочные тележки. Это также требуется для многих входных дверей, на которые распространяются стандарты ADA (Закон об американцах с ограниченными возможностями). Посетите веб-сайт ADA или проконсультируйтесь с местным инспектором по строительству, чтобы определить, нужны ли отложенные действия.

    Оба доводчика LYNN Hardware DC9016 и DC8016 стандартно поставляются с задержкой срабатывания.

    Кроме того, три наших доводчика соответствуют требованиям ADA (DC9016, DC8016 и DC7016).

    Коммерческий дверной доводчик – Оборудование Фортстронг

    • СООТВЕТСТВУЮЩИЙ ADA ДОВОДЧИК ДЛЯ КОММЕРЧЕСКИХ ДВЕРЕЙ ДЛЯ ТЯЖЕЛЫХ УСЛУГ — Класс 1 Сертифицирован по стандарту ANSI/BHMA A156.4. Испытано более чем на 2 миллиона тестовых циклов. 3 часа огнестойкости. Разработаны для длительного использования в пешеходных дорожках, входах, холлах и дверных проемах со средней проходимостью.
    • ПОЛНОСТЬЮ РЕГУЛИРУЕМЫЙ РАЗМЕР 1-6 — Благодаря шести уровням регулировки мощности вы можете управлять как движением подметания, так и фиксацией, а также обратным ходом.Саморегулируйте механизм в соответствии с вашими потребностями. Быстрее, медленнее, мягче, жестче — вы выбираете в зависимости от среды, в которой находится доводчик.
    • ПРЕДНАЗНАЧЕН ДЛЯ ВНУТРЕННИХ И НАРУЖНЫХ ИСПОЛЬЗОВАНИЙ — Мы используем только лучший чугунный корпус, стальной рычаг и алюминий с антикоррозионным покрытием. Высококачественная гидравлическая система в алюминиевом корпусе в прочном корпусе выдерживает более 2 миллионов циклов открытия/закрытия, что соответствует лучшим стандартам производительности.
    • ПОЛНАЯ ГАРАНТИЯ FORTSTRONG – Если вы не полностью удовлетворены своей покупкой, просто сообщите нам об этом, и мы предложим вам ПОЛНЫЙ ВОЗВРАТ или ЗАМЕНУ без вопросов.БЕЗРИСКОВАЯ покупка у надежного продавца.
    • ИНСТРУКЦИИ ПО УСТАНОВКЕ ВКЛЮЧЕНЫ – Мы прислушались к мнению наших клиентов и теперь прилагаем подробное руководство с шаблоном для установки в натуральную величину. Легкая и простая установка помогает сэкономить ваше время и обеспечивает более безопасную и надежную установку.

    Серия FS-7600 — это качественные дверные доводчики класса 1, предлагающие тот же модельный шаблон, что и крупные бренды, но по более низкой цене. Fortstrong – ведущий поставщик качественного оборудования по онлайн-ценам.Дверной доводчик Grade серии FS-7600 можно использовать во всех коммерческих помещениях, офисах, фабриках, больницах, медицинских учреждениях, школах и во многих других местах.

    Сверхнадежное контролируемое закрывание для сред с интенсивным движением и средней нагрузкой.

    Может использоваться как прямая замена Norton 1600 и Norton 1601.

    Держите двери в местах с интенсивным движением надежно и надежно закрытыми, предотвращая шум, потери тепла и повышая безопасность.

    Высококачественное производство в соответствии с американскими стандартами плюс тщательный контроль качества.

    • Подходит для внутренних дверей весом до 330 фунтов. В комплекте:
    • FH FS-7600 Дверной доводчик коммерческого класса
    • Половые гайки
    • Откидная пластина
    • Держите руку открытой
    • Крепежные винты
    • Ключ регулировки мощности

    Гарантия : 5-летняя ограниченная гарантия

    .
    Доводчик дверной размеры: Что такое посадочные размеры доводчика?

    Добавить комментарий

    Ваш адрес email не будет опубликован.
