Домофон в частном доме – Лучший домофон для частного дома: ТОП-5

Содержание

необходимое оборудование, порядок работы, схемы подключения

Перед современным владельцем частного дома не стоит вопрос: устанавливать или не устанавливать домофонную систему? Системы контроля и управления доступом (СКУД), к которым относятся домофоны, прочно вошли в нашу жизнь. В наше время хозяева загородных коттеджей чаще задаются вопросами: какую домофонную систему выбрать? Можно ли установить домофон своими руками, не прибегая к услугам специалистов?

В этом материале мы постараемся подробно рассказать об установке домофонов в загородных коттеджах. Рассмотрим вопросы выбора комплектующих, расходных материалов и инструмента. Расскажем о технических решениях позволяющих обеспечить надежное функционирование СКУД.

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

  • аудиодомофоны;
  • видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

  • электромагнитные;
  • электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

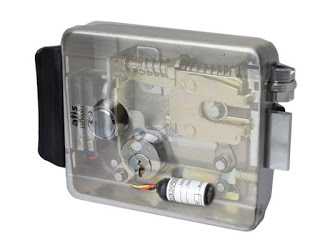

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку

необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

  • домофонной трубки;
  • вызывного устройства;
  • электромеханического замка;
  • блока питания или БУЗа;
  • считывателя;
  • контроллера;
  • кнопка;
  • доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

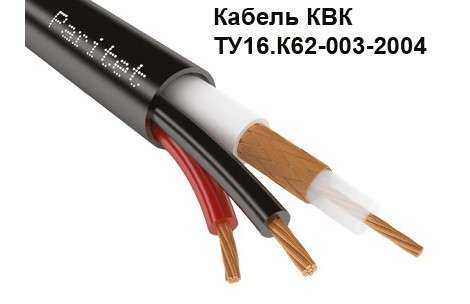

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель

КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

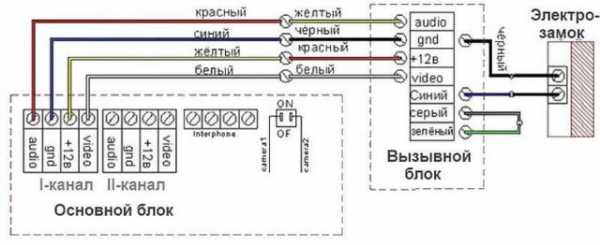

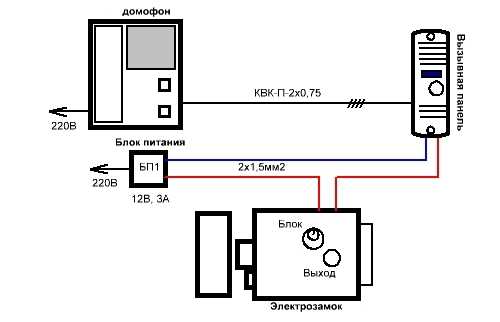

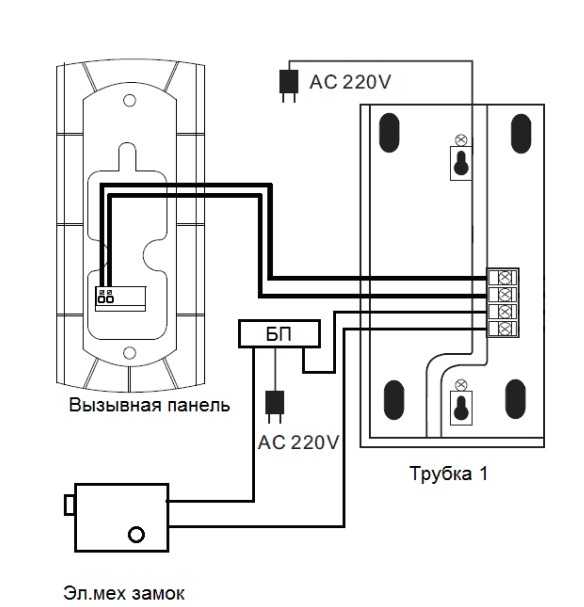

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку.

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

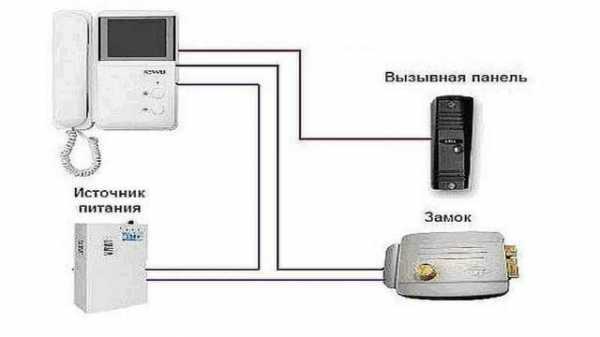

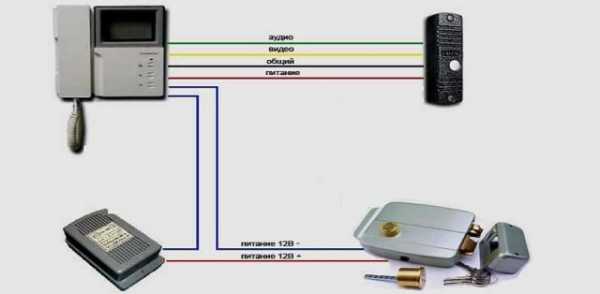

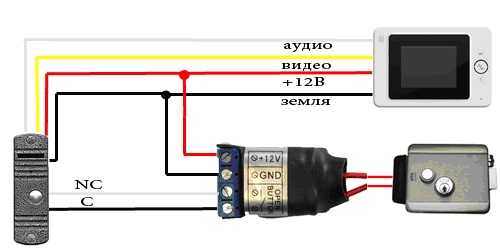

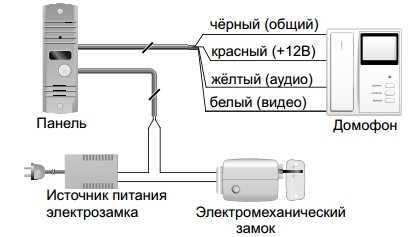

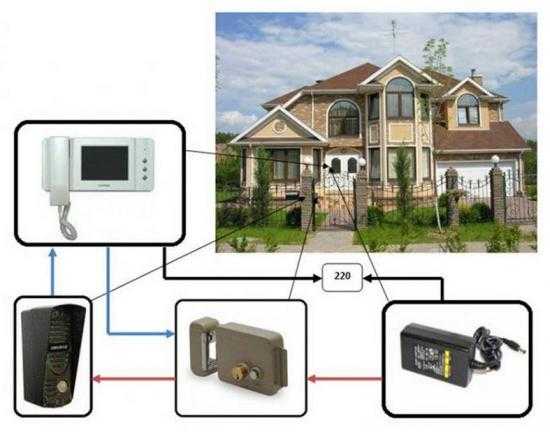

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

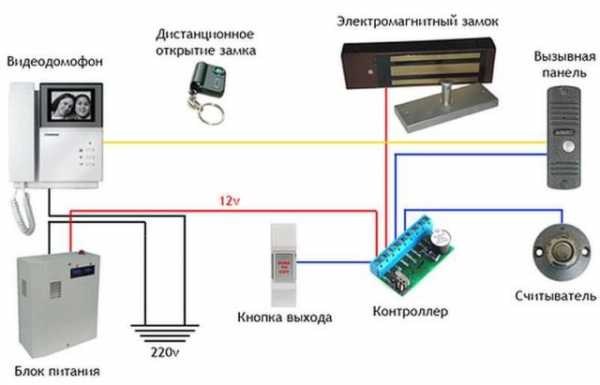

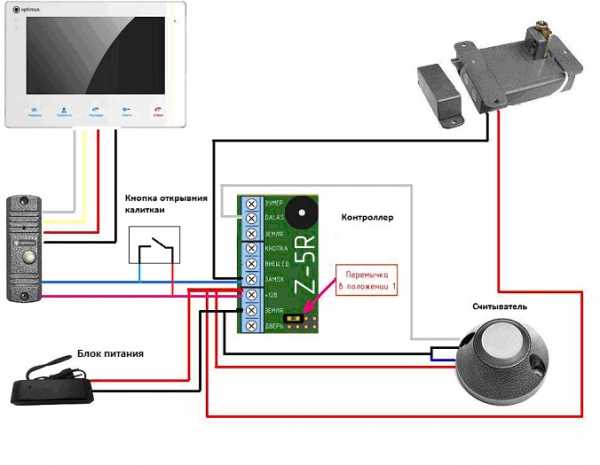

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы. Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

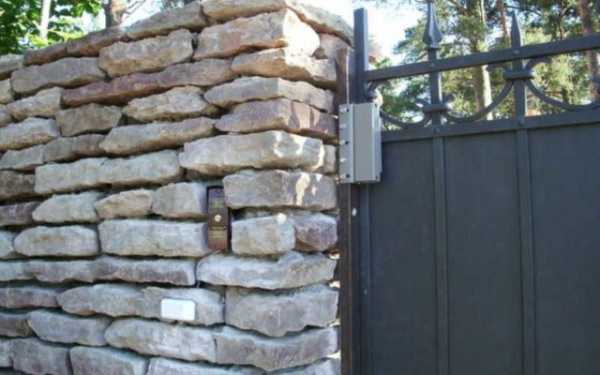

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Заключение

В этом материале мы постарались подробно рассказать об установке домофона в частном доме. Надеемся, что прочитав этот текст, вы получили полезную информацию.


Поделиться новостью в соцсетях



svs.guru

Домофон своими руками в частном доме

В настоящее время существуют специальные магазины, где возможно приобрести различные домофоны, как на 1-го абонента (для офиса, частного дома), так и для целого подъезда в многоквартирном доме. Все бы хорошо, однако стоимость, для хозяина частного дома все же великовата.

Описание простого домофона для частного дома

На рисунке ниже изображена электрическая схема домофона для загородного дома, реализованная на сравнительно недорогой и доступной элементной базе.

На калитке размещается кнопка вызова и динамик во влагозащитном корпусе. Непосредственная связь с блоком расположенным в доме осуществляется с помощью двухжильного кабеля в оплетке. Домашний блок включает в себя НЧ усилитель, динамик, зуммер, а также трех позиционный переключатель прием-нейтраль-передача.

До тех пор пока переключатель находится в среднем положении, функционирует лишь зуммер вызова. Чтобы поговорить необходимо, перевести переключатель в положение «Передача», а чтобы послушать — в сторону «Прием». На схеме тумблер S2 находится в положении «Прием».

На входе, как уже было сказано выше, располагаются динамик В1 и кнопка вызова S1. Вся оставшаяся часть расположена в доме. Нажимая кнопку S1 активируется зуммер, тем самым гость вызывает хозяина.

Усилитель низкой частоты изготовлен на микросхеме LM380N и 1-ом транзисторном каскаде. Изначально предполагалось применить лишь усилитель на микросхеме, однако как выяснилось, степень усиления сигнала от миниатюрного динамика микросхемой LM380N было слабой, поэтому пришлось ввести транзисторный каскад.

Его коэффициент передачи возможно подстроить в процессе налаживания сопротивлением R3, так чтобы и восприимчивость была на хорошем уровне и не было самовозбуждения.

Радиоконструктор, 4/2009

Если Вас всё выше перечисленное Вас не пугает / у Вас есть опыт электромонтажных работ или же Вы хотите научиться/обучаетесь монтажному ремеслу тогда эта статья для Вас!

С чего начать?

Суммируя сказанное в предисловие установка видеодомофона без привлечения монтажных организаций в принципе возможна при условии владения по крайней мере основами электроники, соблюдения правил безопасности как для жизни так и для техники (во избежание короткого замыкания которое может привести к порче техники).

Очень важна также комплектация техники — часто 4-х проводные мониторы одной из (даже) известных марок не работают с 4-х проводной видеопанелью другой (в том числе известной) марки, не говоря о совместимости разных видов мониторов и блоков электроники с подъездным домофоном.

Установку видеодомофона надо проводить поэтапно:

  1. Выбор и комплектация оборудования
  2. Комплектация монтажного оборудования (инструментов) и расходных матерьялов
  3. Подготовка места работы и проверка напряжения (если не проложен кабель и Вы не хотите портить дизайн подключением видеодомофона к розетке
  4. Проведение кабелей, установка подрозеточника, крепежа
  5. Проверка правильности проводки и подключения проводов и их обозначение
  6. Пробное подключение, наладка
  7. Окончательная установка

И так поэтапно:

1.

Выбор и комплектация оборудования

Определите количество камер, видеопанелей и нужную функциональность, если устанавливаете видеодомофон в квартире также запишите марку и модель подъездного домофона и перед покупкой оборудования убедитесь у продавца, что оборудование совместимое друг с другом.

Более подробно о выборе видеодомофона можно узнать в другой нашей публикации Техно-Блога:

Обзор — Какой видеодомофон выбрать?

За 20 лет работы в этой области этот вопрос всегда остаётся самым актуальным.

Как показала практика, лучше всего советовать хорошим людям именно те модели, которые мы выбрали для себя и своих родных.

2. Комплектация оборудования и покупка расходных матерьялов

Проверьте наличие у Вас необходимого оборудования, инструментов и расходных матерьялов, составьте список товаров которые Вам надо будет приобрести.

Необходимое оборудование:

  1. Отвёртка плоская
  2. Две отвёртки крестовые одна средних размеров для саморезов, другая меньшим концом для шурупов и регулировок,
  3. Кусачки,
  4. Датчик напряжения,
  5. Перфоратор (для бетона, камня или твёрдого кирпича)
  6. дрель (для дерева, гипсокартона или газобетонных кирпичей)
  7. Буры (для перфоратора) один диаметром 6 мм для креплений под дюбеля, один длинный бур для просверления ответствия через стену (для видеопанели)
  8. Свёрла (для дерева или гиспокартона)
  9. Фонарик
  10. Ручка / маркер / карандаш
  11. Изолента
  12. Термоусадка (маленький диаметр)
  13. Зажигалка
  14. Мультиметр*
  15. Припой и паяльник*

Расходные матерьялы:

  • *Кабель 4-х жильный (если расстояние видеопанели от монитора больше 10 метров проводки лучше не использовать для этой цели витой пары), в случае подключения видеопанели от калитки используйте земной кабель на всей длине!
  • *Кабель сетевой 220V, желательно YD 2х0,5/ YDY 3х0,5 или толще,
  • **Короба

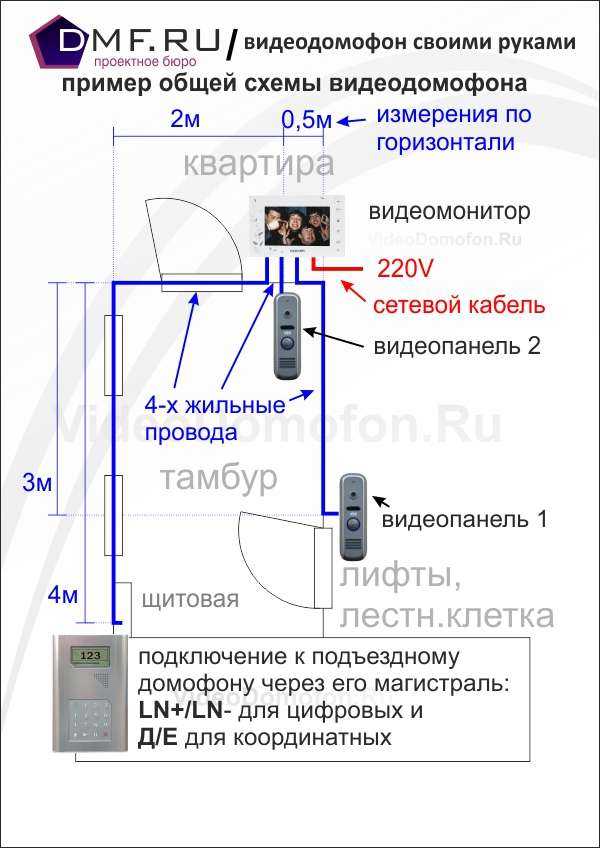

* Если провода не проложены. Для определения нужной длины проводов используйте схему и расстояния по горизонтали, затем добавьте расстояния по вертикали и добавьте +25% (не менее 5 метров) длины кабеля на непредвиденные расстояния

** Если планируете прокладывать провода без нарушения отделки стен

3.

Подготовка места работы

Если до места установки монитора уже проведён провод для питания монитора, найдите в щитовой предохранитель который отключает в нём питание и убедитесь что провод обесточен до начала работ с укладкой и подключением проводов к разъёмам.

Для проверки напряжения используйте датчик напряжения так как показано на изображении с лева.

Вам также понадобится защитить мебель и ковровое покрытие перед началом бурения дыр в стене для крепежа и создание ответствия в стене для проводов покрывая их плёнкой. Запишите цвета провода который уже проложен \ Вы собираетесь прокладывать сами и подготовьте детальную схему подключения видеодомофона следуя инструкции на рисунке с права.

Соберите оборудование и инструменты и матерьялы так, чтобы всё уместилось в одном углу и не было необходимости искать недостающие приборы/инструменты по всему дому разнося пыль (особенно) после начала бурения.

4.

Протяжка кабеля, установка крепежей и кронштейнов

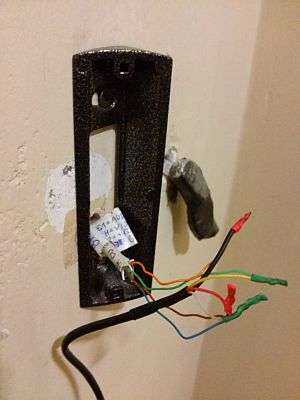

Если провода к монитору ещё не были выведены, возьмите монитор и найдите место по вашему усмотрению где Вы хотите его установить. По возможности вблизи входной двери, на видном месте, но так расположенном, чтобы по принципу от греха по дальше лучше не устанавливать его в местах и на высоте провоцирующей возможность зацепления или облакачивания об него.

На место в которое Вы хотите установить монитор приложите кранштейн, и пометьте отверстия для шурупов.

Если Вы не уверены в том на сколько ровно приложен кроншткйн можете воспользоваться уровнем если он у Вас есть. Теперь спрячте монитор подальше от пыли и пробурите отверстия для крепления шурупов (обычно используется 6-мм бур, если стена не из бетона \ кирпича вместо бура и перфоратора используйте дрель и свёрла для определённого типа поверхности).

Туже самую процедуру надо будет провести в месте, где Вы планируете разместить видеопанель.

Подключение квартирного видеодомофона к линии подъездного домофона потребует также подключения блока сопряжения, а также поиска и сверки нужных проводов в щите Вашего этажа.

Затем Вам надо будет подготовить отверстие для того чтобы спрятать излишек проводов сзади монитора. Лучше всего установить подрозетник, однако так, чтобы он не мешал установке кронштейна.

Размер отверстия должен позволять спрятать все провода которые будут спрятаны за монитором так чтобы монитор мог полностью зайти на кронштейн.

Объём проводов зависит от количества подключаемых к монитору устройств и длины проводов.

! многие любители часто совершают ошибку таким образом, что максимально сокращают длину проводов, однако растояние проводов с подключенными разъёмами должна позволять поключить их к монитору перед его установкой на кронштейн.

Также нельзя сокращать провода на длину меньшую чем 5 сантиметров, так как в случае повреждения провода или необходимости переподключения Вам придётся прокладывать новый провод.

Теперь приступайте к протяжке кабелей в соответствии с вашей общей схемой. Когда провода будут разведены подключите провода к соответствующим разъёмам монитора и видеопанели в соответствии с инструкцией видеодомофона, а также детальной схемой описанной в изображении.

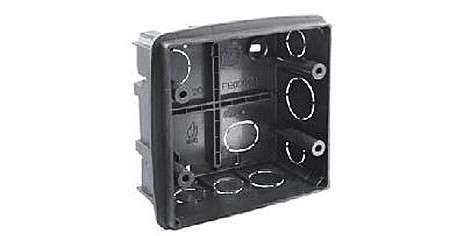

Для удобства многие устанавливают за монитором подрозетник.

Если у Вас нет инструции видеопанели, смотрите инструкцию по ссылке.

5. Проверка перед подключением

Вы уже установили крепежи и кронштейн и проложили провода и Вам наверное хочется как можно быстрее всё подключить и установить чтобы посмотреть эфект Вашей работы.

Однако лучше не торопиться.

Проверьте ещё раз не перепутали Вы проводов, особенно важно проверить правильность подключения питания и заземления. В худшем случае из-за неправильного подключения проводов может произойти замыкание что может вывести из строя оборудование. Замене или гарантийному ремонту такое оборудование не подлежит!

6. Пробное подключение

Если всё подключено правильно можно провести пробное подключение. Для этого Вам будет необходима помощь второго человека который позвонит Вам через видеопанель и подъездный домофон для проверки работы системы.

Подсоедините видеопанель к проводам, а монитор к разъёмам.

Затем включите питание к монитору.

Второй человек в тоже время звонит через видеопанель и подъездный домофон, и так Вы вместе проверяете — есть ли связь, видеосигнал, аудио связь и открытие дверей по нажатию ключа.

Если всё работает — можно всё крепить, если же не работает — значит, что скорее всего Вы допустили ошибку при подключении. Отключите монитор от разъёмов, и ещё раз проверьте правильность подключения с инструкцией и вашей схемой.

7.

Установка и подключение видеодомофона с электрическим замком: делаем своими руками

Окончательная установка

Закрепите монитор на крепеже, пряча при этом провода в отверстие за ним. Затем прикрутите видеопанель. Ещё раз проверьте всёли работает.

Ура!

Вы установили видеодомофон!

Вопросы и ответы:

Можно-ли использовать вместо 4-х жильного кабеля витую пару?
Да можно, однако обратите внимание на то чтобы витая пара была из меди, а не омеднённая.

Не лучше-ли использовать отдельный, экранированный кабель для видеосигнала?
Конечно лучше, однако имеет смысл при растоянии свыше 20-30 метров. Еслиже домофон устанавливается в квартире то мало вероятно что такая необходимость возникнет, а прокладывание дополнительного проводо усложнит саму установку так как за монитором и без этого будет целый пучёк кабелей.

Паять или не запаявать соединения проводов?
Желательно запаявать сооединения, благодаря чему будет меньше окислений проводов, что будет способствовать долгожительности Вашей системы.

Установить дверь

Что такое домофон

Выбор двери

Установка двери собственными руками

Установить дверь

Установка двери у входа в многоквартирный дом осуществляется сотрудниками специализированной компании по согласованию со всеми жителями прихода.

Но если вы являетесь владельцем собственного дома, самостоятельно установите дверь, вы сэкономите приличную сумму и сможете реализовать свои собственные технические решения.

   В этой статье вы узнаете о типах домофонов, их сильных и слабых сторонах. Ниже вы найдете подробные инструкции по установке беспроводного телефона и с учетом всех необходимых рекомендаций для самостоятельной работы.

Домофон — фото 01

Что такое домофон

   Все домофоны разделены на две группы:

    Аудиодомофоны

    Видеодомофоны

Типы внутренней связи: аудио и видео — фото 02

   Каждая внутренняя связь может рассматриваться как один из элементов внутренней безопасности, поскольку дверь всегда заблокирована и может открываться только изнутри.

Человек, имеющий электронный ключ доступа, может открыть дверь снаружи.

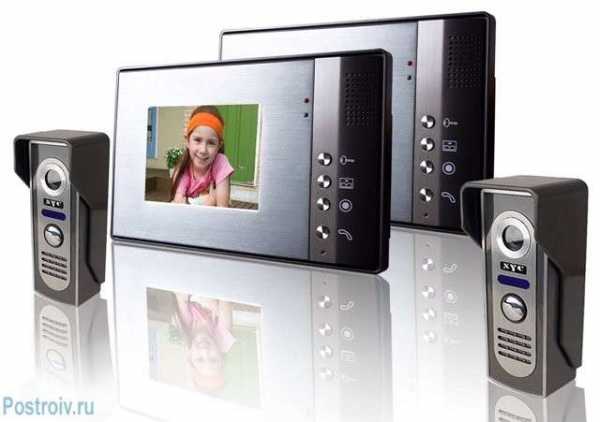

   Видеодомофон — это устройство оснащено видеокамерой.

Установка двери в частном доме собственными руками

Установка двери собственными руками — это не такой сложный процесс, как кажется на первый взгляд. Давайте начнем с покупки телефона у двери.

Выбор двери

Аудио дверь в частные дома почти не установлена, так как часто важно не только слышать голос посетителя, но и смотреть на окружающую обстановку, поэтому мы выберем видеодомофон.

Такая система может быть установлена ​​в частном доме или оборудована видеодомофоном на входе в жилое здание. Каждая видеодомофон состоит из следующих частей:

    вызов. Во многих моделях наряду с видеокамерой

    контроль, В сочетании с телефонной трубкой и кнопками управления

    Электромагнитный или электромеханический замок.

    Блок питания

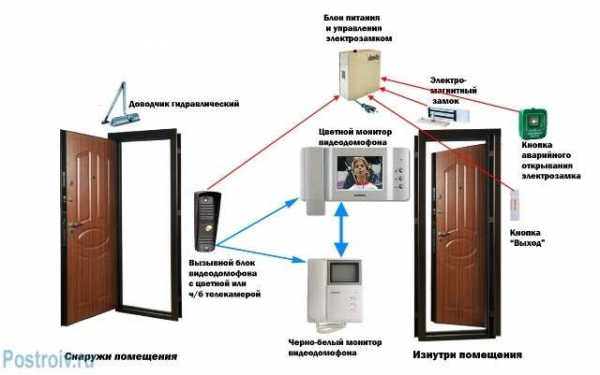

Схема сборки дверей — Рисунок 03

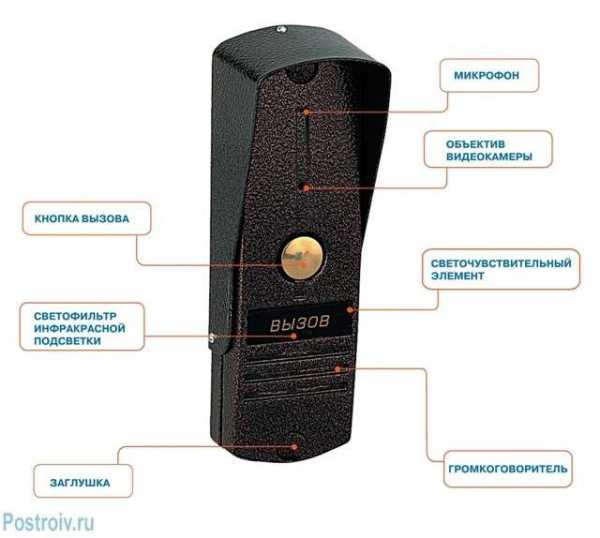

   вызов включает кнопку «Вызов», микрофон, громкоговоритель и видеокамеру.

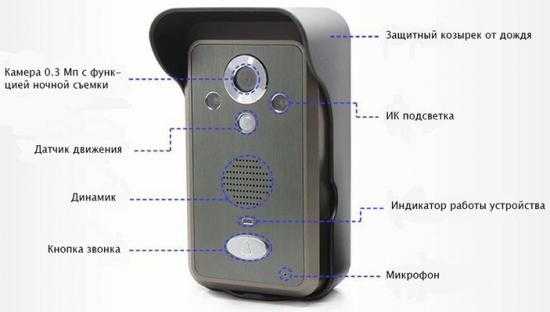

Оптимальная версия внешней панели включает инфракрасное освещение, совершенно невидимо обеспечить работу камеры в идеальной темноте на расстоянии не менее 1 метра, а сама видеокамера выполнена в соответствии с «отверстием» вандалочной технологии — иглой, в которой отверстие объектива камеры меньше 1 мм , что делает его практически неприступным.

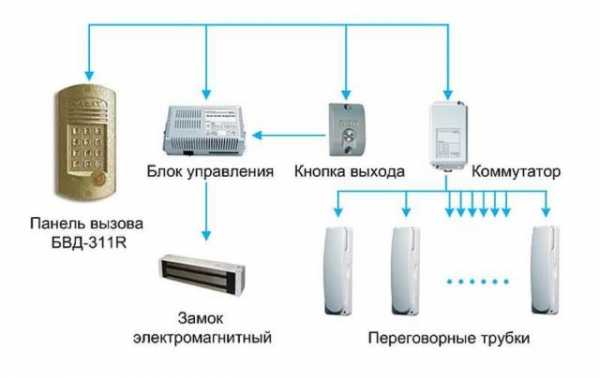

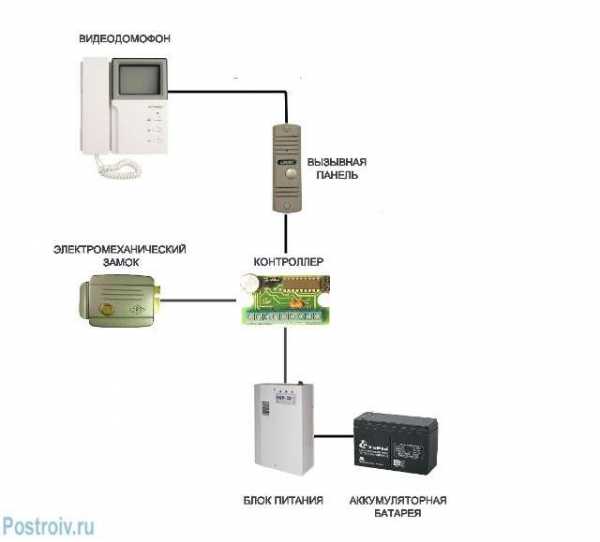

Схема внутренней связи — фото 04

   контроль он может быть окрашен или черно-белый.

Черно-белые мониторы производятся с использованием технологии CRT и отличаются высокой износостойкостью и низкой стоимостью. Более современные цветные ЖК-системы на жидких кристаллах стоят дороже. Телефон находится на мониторе связи.

Домофонный монитор — Фото 05

   С современными моделями, электропитание Он выполнен по импульсной схеме и расположен в случае монитора.

электромагнитный замок, Держите дверь закрытой с сильным электромагнитом, и если система отсоединена, дверь откроется. Электромеханический замок состоит из дверей, соединенных с электромагнитом, и если сеть отключена, замок останется в закрытом состоянии.

Видеодомофон с электромеханическим замком — фото 06

Установка двери собственными руками

   Чтобы обеспечить большую безопасность, можно оборудовать видеодомофон жильем у входа в жилое здание.

Вы можете сделать это двумя способами: поместите видеокамеру в общую дверь доступа или установите плату видеокамеры на дверцу корпуса.

   В первом режиме это наиболее сложно — установить видеокамеру. Мы убеждены, что ваша квартира связана с общей внутренней связью, и у вас есть аудиосвязь, блокировка блокировки и достаточное количество видеокамер на мониторе, чтобы быть личным видеодомофоном.

Видеодомофон с односторонним электрическим замком — Фото 07

   Предположим, мы используем видеокамеру, встроенную в плату вызова, которую мы покупаем с монитором.

Вам не нужно покупать электронные замки, потому что они уже существуют.

   Начнем с того, что мы покупаем необходимое количество кабеля. Для подключения видеокамеры лучше всего использовать кабель витой пары на экране, например, FTP 4 X 2 X 0,5-5e.

   В отверстиях в коридоре мы сверляем для установки монитора и отверстия на лестнице, чтобы выйти из провода, который пойдет на камеру.

В каждом входе имеется вертикальный вал, в котором сделаны телевизионные, телефонные и межсетевые провода.

   От выхода к валу сверляем отверстия для дюбелей и устанавливаем кабельный канал на винтах.

   Используя весовой инструмент, мы прокладываем провод в шахту на первом этаже. От выходной точки провода от вала до двери заложить кабельный канал.

Установка видеодомофона — фото 08

   С передней дверью в дополнение к дверной панели просверлите отверстия для фиксации таблички вызова и центрального отверстия для силового кабеля и линии видеосигнала.

   Мы подключаем провода к схеме и поворачиваем пластину к двери.

Мы закрываем кабельный канал, удаляем лишние провода в шахте.

   Поместите провод из шахты в квартиру, подключите его к монитору и источнику питания в сеть. Видеодомофон готов к работе.

   Недостатком этой процедуры во всей ее простоте является наличие двух блоков в квартире, но если у вас есть опыт, связанный с защелкой и блокировкой управления, передается на блок монитора и удаляет ненужные.

   Установка двери собственными руками означает использование отдельной видеокамеры, которая может быть установлена ​​в антивандальном корпусе и установлена ​​в любом месте, что обеспечивает хороший обзор.

   Используя тот же принцип, в дополнение к общей дверце доступа, установите персональную видеодомофон прямо на дверь вашей квартиры. Единственное различие заключается в том, что плата вызова полностью подключена, включая аудиоканал. Провода, при использовании минимальной суммы.

   Многие видеодомофоны, такие как CommaxCDV-35A, позволяют подключаться к интерфейсной карте с дверью от двери до двери.

Установка видеодомофона — фото 09

   Установка двери собственными руками в частном доме, который обычно находится за пределами города, варьируется в зависимости от выбора самого устройства.

Частные домохозяйства характеризуются использованием видеодомофонов с несколькими телефонными планшетами и дополнительными видеокамерами, подключенными через мультиплекс. В соответствии с этими требованиями SHT-3005 полностью соответствует

внутренняя связь — электронное крытое устройство, обеспечивающее безопасность жилых и офисных помещений. Входной телефон позволяет человеку в здании без прямого контакта с человеком, который хочет войти в комнату, чтобы заблокировать или разрешить доступ к нему.
SB-VIDEO предлагает широкий ассортимент дверей от ведущих российских производителей: Eltis, Visit, JSB

Основные типы дверей

Количество абонентов-домофонов делится на малоабонентские (как правило, перед входной дверью дома) и многоадресную рассылку (чаще всего размещаемую у входов многоквартирных зданий).

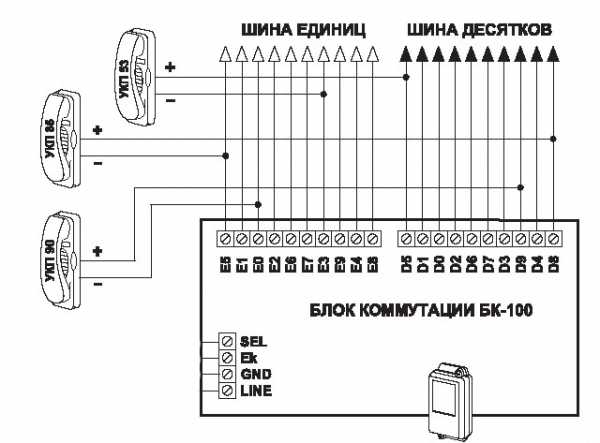

Многоточечные телефоны делятся на принцип адресации матрицы координат и цифровой.

В России матрица координат является наиболее распространенной.
Домороны также разделены на видеодомофоны и аудио двери. Видеодомофоны, помимо голосовой связи, позволяют видеть собеседника, который частично помогает понять или говорит с принуждением.

Основные компоненты двери

   • вызов — расположен напротив входа в комнату, у двери или рядом с ней.

С его помощью человек, желающий войти в объект, общается с теми, кто находится внутри здания. Обычно делается антивандаль. Он может содержать:
        • Кнопки цифрового набора,
        • Подсветка клавиатуры
        • скрытая видеокамера видеонаблюдения,
        • устройство считывания контактов или считыватель смарт-карт.

  • Переключить — Переключает сигнал на жилище и переключает сигнал на домофон в зависимости от выбранного номера.

Правильно подключите видеодомофон в частном доме

Обычно он присутствует в многоэтажных дверях, он встроен в автоответчик, он работает по принципу телефона. С его помощью может помочь посетитель, который хочет войти, представить и сообщить о цели своего визита.

Абонентское устройство — устройство, с помощью которого люди внутри могут спросить, кто посетитель, а также цель его визита — если они не знакомы с этим человеком.

При открытой кнопке замок можно открыть, если электрический замок установлен на двери. Устройство может иметь экран, прикрепленный к контрольной камере, через который вы можете просмотреть посетителя.

  • Закрывающее устройство. Современные двери обычно обеспечивают связь с электрическим замком, хотя замок не является частью домофона, но выполняет только команду открытия двери.

Возможные варианты блокировки:
       • Электромеханический замок — представляет собой винт, который питается от электромагнита или электродвигателя.
       • Электромагнитный замок — электромагнит с дверью.

В случае сбоя питания замок становится «открытым».

Преимущества по сравнению с механическими замками: большая надежность и простота производства из-за отсутствия движущихся частей.
Недостатки: возможность несанкционированного открытия двери с относительно небольшим внешним усилием.

Замок можно просто отключить, поместив посторонний предмет между магнитом и счетной табличкой. Замки, оснащенные датчиком магнитного потока, могут управляться герметичными дверями.

Основные способы открыть дверь через домофон (не вандал)

   • ключ. Блокировка открывается ключом, который подается читателю.
   • Из квартиры. Дверь открывается с помощью специальной кнопки на пользовательском устройстве абонента после вызова квартиры.
   (Википедия)

  Консоль консоли

 В последние годы организация города Врсник становится все более распространенной.

Это значительно повышает уровень безопасности входа (или дома) по сравнению с установкой только внутренней связи.
 Для организации связи между Vrba и посетителем и квартирой пульт дистанционного управления Vrba, который обеспечивает:

— двусторонняя связь с жильем;
— получение звонка от посетителя;
— блокирование вызова отдельных квартир из домофона путем переключения вызова на панель;
— блокировка вызова квартиры в ночное время путем переключения всех вызовов на консоль;
— переадресация звонка в квартиру после получения с согласия клиента для беседы с посетителем;
— непрерывный видеомониторинг ситуации перед телевизионными камерами;
— контроль открытия двери;
— возможность позвонить и поговорить с консьержем из его квартиры.
Организация рабочего места является дополнительной защитой от проникновения в дом несанкционированных лиц, что может привести к нарушениям общественного порядка и возникновению чрезвычайных ситуаций.

Типичные предметы:офис, квартира, дом, вход, этаж.

Блог электриков>Подготовительные работы для монтажа видеодомофона

23.10.2013 | Судаковский Сергей Эдуардович

Подготовительные работы для монтажа видеодомофона

Одним из направлений моей работы является монтаж видеодомофонов. Часто монтаж осуществляется на заранее спланированное место, с уже проложенными проводами, и, как правило, я сталкиваюсь с одними и теми же ошибками, заложенными монтажниками на этапе подготовки. Обойдемся без фоторепортажа с «места событий», надеюсь, все будет понятно без фотографий.

Так как прокладку кабелей слаботочки и установку монтажных коробок ведут электромонтажники, эта статья адресована именно им.

Сразу отмечу, что речь пойдет не об элитных домофонах типа ABB-Welcome от ABB – их установку необходимо продумывать заранее, так как они имеют свой форм-фактор и свои монтажные комплекты.

Терминология.

Видеодомофон состоит как минимум из двух компонентов – монитора (это внутренний блок) и вызывной панели (наружный блок).

Как правило, современный домофон имеет возможность подключать две вызывных панели, реже – более двух.

Также к монитору могут быть подключены дополнительные камеры наблюдения. При этом камеры могут питаться как от монитора (в случае, если камера подключается вместо второй вызывной панели), или от отдельного блока питания.

Через специальный модуль сопряжения монитор можно подключить к подъездному домофону.

Итак, приступим.

Определяем место установки монитора и вызывной панели.

Подключение видеодомофона

Высота установки обоих устройств – 1,5- (от пола до центра камеры/экрана). Место установки вызывной панели должно давать максимально большой обзор пространства перед дверью, и не засвечиваться прямыми солнечными лучами.

Угол обзора камеры, установленной в большинстве панелей, не превышает 90º, обычно меньше. Узкие вызывные панель могут комплектоваться угловым кронштейном, для установки под углом к стене.

Так как владелец наверняка еще не определился с маркой домофона, нам необходимо сделать проводку максимально универсальной.

Если в квартире предполагается отдельный слаботочный щиток (рекомендую), то лучше кроссировку кабелей сделать через него, что позволит в будущем установить в нем, например, блок питания камер.

Не забудьте бросить в этот щиток питание (для питания роутера, базы телефона, и т.п.)

На место будущего монитора обязательно устанавливаем монтажную коробку! Ни разу не видел, чтобы кто-то позаботился об этом – всегда сталкиваюсь с торчащим из штукатурки пучком проводов!

Коробка нам понадобится не совсем обычная, прямоугольная, с расстоянием между отверстиями , например ABB 00052.

 Холин рекомендует к установке другую, еще более вместительную монтажную коробку — под ANAM 2-ая для сплошных стен, 100х100х50мм:

Важно – мы должны установить ее вертикально (крепления должны быть по вертикали)!

Большинство мониторов азиатского производства имеют типовой кронштейн, который по размеру и креплению как раз встанет на эту коробку.

Пока владелец не установил монитор, закроем эту коробку штатной крышкой (если ABB, то Крышка для 00 052)

Подводим питание, можно без заземления, ставим на конец кабеля розетку Legrand Элиум 2Р, 6А:

Подводим провод из этажного щитка от подъездного домофона, и, на всякий случай, от телефонной линии,– некоторые модели домофонов имеют подключение к телефонной линии.

Прокладываем кабель до места будущей установки вызывной панели (вызывных панелей).

Если заказчик не определился с выбором панели, значит, панель будет накладной, и коробку под неё не ставим – гофры достаточно, чтобы туда спрятать кабель. Если заказчик будет настаивать на коробке, можно взять установочную коробку Batibox 80140 от Legrand.

Выбор кабеля – важный момент. Забудьте про UTP. Я рекомендую комбинированный кабель КВК-В(П)-2 2х0,5 (или 0,75, если расстояние >).

Монтировать его можно при температуре до -10Сº, он имеет многопроволочный медный внутренний проводник в радиочастотном кабеле, что облегчает подключение.

Срок службы кабеля с ПВХ оболочкой (КВК-В) — 12 лет, с П/Э оболочкой (КВК-П) — 15 лет.

Если есть вероятность установки в будущем тамбурной двери или дополнительной камеры, то можно кинуть лишний конец от монитора до подъезда, например, оставив его в слаботочной части этажного щитка.

Если после прочтения появились вопросы – с удовольствием отвечу.

УСТАНОВКА ВИДЕОДОМОФОНОВ

Установка видеодомофона предусматривает монтаж, минимум, двух составных частей — вызывной панели и монитора. Кроме того, почти всегда в состав устанавливаемого комплекта видеодомофона входит электромагнитный или электромеханический замок, несколько реже — дополнительные камеры видеонаблюдения.

Ниже будут рассмотрены некоторые особенности установки видеодомофона в квартире, частном доме. Кроме того, на этой странице рассматриваются вопросы подключения видеодомофона (выполнения электрических соединений между его составными частями).

Это может оказаться полезным для желающих выполнить монтажные работы своими руками.

Цели, которыми руководствуются пользователи, устанавливая эту систему безопасности, перечислять, наверное, излишне, а заострить внимание на некоторых моментах, обеспечивающих правильное выполнение работ, стоит.

УСТАНОВКА ВИДЕОДОМОФОНА В КВАРТИРЕ

В квартире видеодомофон может быть установлен как для коллективного так и индивидуального пользования.

Первый случай предусматривает размещение вызывной панели на подъездной двери, требует использования многоабонентных систем и встречается не так часто, поскольку подразумевает участие всех жильцов (или их подавляющего большинства), что далеко не всегда позволяет достичь нужного консенсуса.

Второй вариант более востребован, поэтому на нем стоит остановиться подробнее. Как правило, он подразумевает установку вызывной панели не непосредственно на входной двери, а на входе в тамбур, который объединяет входы в несколько квартир.

Здесь элемент коллективизма, конечно тоже присутствует, но договориться двум — трем квартиросъемщикам гораздо проще.

Малоабонентные домофоны для индивидуального использования: разновидности и монтаж

Мониторы видеодомофонов, естественно, устанавливаются в каждой квартире, а панель лучше использовать на несколько направлений (по числу квартир — рисунок 1), хотя ее можно установить для каждой квартиры отдельно.

В этом случае будет иметь место несколько индивидуальных систем, правда замок всегда будет общим (рис.2).

Если дверь (перегородка) общего тамбура имеют решетчатое исполнение, то при установке вызывной панели и замка следует предусмотреть защиту от доступа к ним извне (снаружи) — причины, думаю, очевидны.

Что касается установки монитора, то правила здесь аналогичны применяемым при установке видеодомофона в частном доме.

УСТАНОВКА ВИДЕОДОМОФОНА В ЧАСТНОМ ДОМЕ

В принципе, процесс установки в этом случае практически не отличается от описанного для квартиры, с той разницей, что роль двери входного тамбура выполняет калитка ограждения территории вокруг дома.

Правда разница эта достаточно существенна из за того, что:

Лучше выполнить ее в трубе, заглубленной в землю (рис.3), приняв меры от попадания внутрь влаги. Как вариант, можно использовать воздушную линию (рис.4), протянув провода в металлорукав, который желательно заземлить для защиты от атмосферного электричества.

При вводе в дом проход сквозь стену надо защитить от попадания влаги.

Монитор видеодомофона можно разместить там где удобно, не забыв, что от требует питания 220 Вольт (соответственно нужда электрическая розетка или распределительная коробка. Сетевой шнур видеодомофона разрезать настоятельно не рекомендуется, поскольку сразу пропадет гарантия, а использовать свободно болтающийся удлинитель весьма неудобно).

Остается блок питания для замка. Его установку стоит выполнить тоже внутри дома, чтобы из соображений электробезопасности по улице прокладывать низковольтную линию питания.

© 2010-2018 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

stroitel12.ru

Стоит ли тратить деньги на видеодомофон для частного дома

Вы находитесь здесь:   Главная страница » Видеонаблюдение » Видеодомофоны



Обычным аудиодомофоном нынче никого не удивишь – он установлен почти на каждом подъезде. Но многоэтажный дом в центре города и коттедж в малообитаемом пригороде – это большая разница.


Частные дома для грабителей гораздо привлекательнее, и потому нуждаются в более надежном и обстоятельном охранении.

Устройство и принцип работы

Коренное отличие видеодомофона от стандартного, как понятно уже из названия – наличие изображения. В момент снятия трубки или нажатия на клавишу вызова хозяин дома не только слышит гостя, но и видит его лицо на экране. Такое, на первый взгляд, незначительное отличие на деле может оказаться принципиальным: аудиоустройство сильно искажает голос, чем может воспользоваться обманщик. Злоумышленник может назвать себя работником коммунальных служб или соседом. Присутствие же видеозаписи исключает всякую возможность обознаться.

С помощью домофона можно говорить с гостями, и, в случае необходимости, открыть им калитку путем нажатия специальной клавиши. Это избавляет от необходимости лично встречать гостей, что неудобно, например, для пожилых людей.

Устройство состоит из двух частей: небольшой монитор, устанавливаемый внутри дома и транслирующий изображение, и кнопка вызова, закрепляемая на калитке. Вызывных панелей может быть несколько, что подойдет для большого приусадебного участка.

Достоинства и недостатки разных видов домофонов

Несмотря на разнообразие моделей, представленных на рынке, принцип работы у всех видеодомофонов одинаков. Различаются они лишь особенностями дизайна корпуса, а также дополнительными функциями.

Один из существенных критериев – наличие/отсутствие трубки. Модели, основанные на «громкой связи», как правило, стоят дороже и многим покажутся более удобными. При их использовании нет необходимости предварительно мыть руки, если вы находились на кухне, да и вообще не в любых обстоятельствах держать трубку удобно. С другой стороны, ее наличие обеспечивает конфиденциальность вашего разговора, который другие обитатели дома не услышат.

Беспроводные модели уменьшают энергетические затраты, связанные с проведением всех кабелей и установкой, но и стоят значительно дороже. Еще один их минус – необходимость периодически заряжать батарею.

Если для вас в приоритете – надежность материала, из которого изготовлен корпус, лучше выбирать отечественного производителя. Но импортные модели имеют больше полезных возможностей.

При выборе видеодомофона стоит обращать внимание на наличие такой функции, как инфракрасная подсветка — это позволяет отчетливо видеть гостя даже в темное время суток. Как правило, чем больше диапазон распространения подсветки, тем выше стоимость модели.
Имеет значение и устойчивость к температурным крайностям.

Если вы владелец многоэтажного частного дома, то стоит задуматься о параллельном подключении домофонов. В этом случае видеопанели устанавливаются на разных этажах дома в удобных для вас местах и появляется возможность управлять входной дверью или калиткой со всех этих мест.

Черно-белый или цветной монитор

Монохромная видеозапись отличается лучшим качеством и четкостью, инфракрасная подсветка у таких моделей сильнее – распространяется на метр. Но цветное изображение приятнее с визуальной точки зрения, диагональ экрана шире. Также, при просмотре цветной записи можно точнее распознать лица и воссоздать картину происшествия.

Врезная или накладная конструкция

Если вашему району в целом акты вандализма не свойственны, можно обойтись накладным блоком вызова. В плане установки это значительно проще, к тому же в случае, если работа видеодомофона вас не устроит, его будет несложно снять и заменить. С другой стороны, «береженого бог бережет»: врезной блок вызывает не вызовет соблазна сдернуть его с калитки, пусть даже забавы ради. Можно избрать серединный путь: использовать накладной тип, но укрыть его в проделанной настенной выемке.

Камера видеодомофона

Чаще всего, блок вызова содержит в себе встроенную видеокамеру. В более редких случаях камера устанавливается отдельно, а блок несет лишь аудио-функцию.

Более продвинутые модели видеодомофонов оснащены функцией автоматической видеозаписи. Она активируется при обнаружении движения в зоне, охватываемой камерой. Таким образом, любой посетитель, с той или иной целью приблизившийся к воротам, останется зафиксированным. После его ухода камера автоматически прекращает запись.

Замки для видеодомофона

Существует два основных типа замков: электромагнитные и электромеханические. Первый тип дешевле, но на текущий момент уже не является самым актуальным. Электромеханический замок надежен и максимально устойчив к взлому. Его можно запрограммировать так, что доступ в дом получат лишь обладатели специальных ключей или карт. Удобны и дополнительные функции у ряда моделей: возможность держать дверь открытой в течение продолжительного периода, запрет на использование кнопки открытия изнутри, и др.

Длина линии от монитора до камеры видеодомофона не должна превышать 70 метров. В противном случае стоит задуматься об использовании безпроводного домофона или устанавливать промежуточный усилитель.

Наиболее популярные модели

Commax cdv

Корейская компания, предоставляющая широкий выбор видеодомофонов. Имеются модели как с трубкой, так и без, разные разрешения экранов, большой выбор расцветок. Панели выглядят современно и стильно, и отлично впишутся в интерьер любого дома.

Falcon eye

Канадский производитель, специализирующийся на технике видеонаблюдения. Имеются монохромные и цветные мониторы, проводные и беспроводные модели. Компания отличается высоким качеством продукции.

Vizit

Фирма образовалась еще при СССР и с тех пор отлично себя зарекомендовала. Домофоны отличаются высокой устойчивостью к перепадам температуре, а так же повышенным качеством ночного изображения.

Алгоритм монтажных работ

Конечно, самый надежный способ – обратиться к мастеру, который быстро и качественно закрепит новое оборудование. Но если вы все-таки хотите выполнить установку самостоятельно, алгоритм должен быть следующим:

1. Выбор и прокладывание проводки. Перед началом работ обязательно нужно выключить в доме электричество. В земле роются специальные траншеи, где в гофрированных трубах проводятся кабели, соединяющие переговорный «пункт» с панелью вызова.


2. Установка блока вызова. Его можно разместить на воротах, столбе или стене. Минимальное расстояние от земли – 1, 5 м. Для накладных моделей достаточно отмерить места по углам и вставить дюбели. Для врезных – прорезать выемку с помощью зубила и вставить туда заднюю коробку.

3. Прорезка штрабы для трубы с проводкой и подведение трубы к блоку вызова. Трубу можно зафиксировать с помощью согнутых гвоздей. Сверху штрабу покрывают цементом и оставляют его высыхать.

4. Присоединение проводов к блоку.

5. Закрепление передней панели вызова.

Аналогичным образом закрепляется переговорный аппарат в доме. Использование беспроводного видеодомофона значительно облегчает задачу. К каждой модели прилагается инструкция с подробным описанием процесса установки.

Блок в 50% от начала статьи статьи

Если в случае с многоквартирным домом видеодомофон еще можно назвать излишней роскошью, для частного жилья он незаменим. Не стоит экономить на охранных системах: помните, видеодомофон способен защитить ваше имущество и даже жизнь.

Блок в 75% от начала статьи статьи

И, конечно же, любому человеку, который уверенно владеет инструментом, будет приятно сэкономить деньги и установить домофон самостоятельно. В этом видео подробно изложены все этапы работы.

keysafety.ru

Выбираем домофон для частного дома: изучаем комплектации

Вы решили купить комплект домофона для частного дома. Пришли в магазин и продавец начинает рассказывать и показывать различные комплекты домофонов, склоняя купить самую дорогую модель. Продавец в итоге запутывает вас еще больше и вместо покупки, вы уходите домой.
Раз вы пришли на эту страницу, значит, было именно так, и вам непонятно: что же купить?!
Я не буду рассказывать о различных видах и комплектах домофонов, так как это сделано в этой статье. И не буду рассказывать о предназначении домофона.

Для наглядности постараюсь сопровождать текст картинками.

Состав комплекта для частного дома

Сначала перечислю комплектацию, чтобы самому не забыть. Учтите, вероятно, в базовой комплектации домофона базовый комплект будет неполон. Для частного дома, необходимо уточнить ряд дополнительного оборудования.

  • Домофон
  • Уличная вызывная панель
  • Электромеханический или электромагнитный замок
  • Доводчик
  • Блоки питания
  • Контроллер
  • Считыватель ключей
  • Ключи Touch Memory
  • Кнопка выхода
  • Крепежный набор
  • Слесарный набор
  • Электропроводка

Домофон можно выбрать обычный аудио- или видео-домофон, кнопочный или сенсорный. В частном доме бывает больше одной входной двери или калитки, поэтому сразу определите необходимое количество вызывных панелей. Вызывная панель должна быть антивандальной, герметичной, влагозащищенной. Стандартный комплект домофона может быть укомплектован одной трубкой или монитором. Определите и комплект необходимого количества трубок или мониторов, а также места их установки в доме — от этого зависит количество провода, который тоже нужно будет купить.
На каждую входную дверь, где будет установлен считыватель и вызывная панель нужно будет установить доводчик, электромеханический или электромагнитный замок. Разницу между замками и принцип установки мы описывали в других статьях на нашем сайте.

От выбора типа ключей, подбирается контроллер. Место его установки находится рядом с входной дверью на улице или в доме. Контроллер можно выбрать один. На улице он должен быть во влагозащитном корпусе. В доме тоже лучше поместить в корпус — мухи не залетят и дети пальцы не будут совать. К нему подводиться электропитание. Контроллеры продаются как в корпусе, так и без него. Блок питания, а для электрозамка — аккумулятор тоже нужно где-то прятать, поэтому можно купить электрический шкаф, для улицы лучше взять IP65.
Кнопка выхода устанавливается с внутренней стороны двери, при ее нажатии человек может открыть дверь изнутри. Для частного дома достаточно кнопки, а в охраняемых объектах целесообразнее ставить считыватель магнитных карт подключенной к системе контроля удаленного доступа (СКУД).
Крепежный и слесарный наборы необходимы для крепления устройств в стены и металл. Соединяем все устройства в общую схему при помощи провода и кабель-каналов.

Сам монтаж домофона в частном доме несложен, а вот с программированием ключей придется повозиться. Инструкция по установке домофона, выбора сечения провода и программированию ключей рассмотрены в других статьях.
Если все-таки у вас возникли сложности с настройкой домофона или хотите заказать монтаж напишите или позвоните нам. Мы вам поможем!

Видео базового одного комплекта домофона. Для частного дома, как вы уже знаете нужен расширенный комплект.

arze.ru

Установка домофона в частном доме, подъезде: схемы, подключение

Чаще мы привыкли видеть домофоны на подъездах многоквартирных домов, но устройство можно установить и в частном доме. Это даст возможность не только звуковой и видеосвязи с посетителями, но и возможность дистанционного управления замком входной калитки. Правда, придется потратиться и повозиться — надо ведь не только домофон купить, но и кабели, и проложить их по участку, соединив все части системы.

Содержание статьи

Устройство домофона

Начнем с того, что домофоны есть с передачей аудиосигнала (речь) и видео. Еще они разделяются на установки для частных и для многоквартирных домов. Аппараты для частного дома имеют простое устройство, стоят меньше, их подключать просто. Электрический или электромеханический замок, кнопка вызова и переговорное устройство — это блоки которые устанавливаются на улице. В доме стоит телефонная трубка (и экран, если это видеодомофон), блок питания и кнопка для открывания двери.

Устройство домофона для частного дома (малоабонентский)

Домофоны для многоквартирных домов — более сложные устройства. В первую очередь сложнее вызывное устройство, которое расположено на входной двери. Это не просто кнопка вызова со встроенным микрофоном. Это ее и клавиатура, на которой набирается номер квартиры. Кроме того они рассчитаны для подключения большого количества трубок и кнопок открывания двери. Они подключаются через коммутатор, который расшифровывает набранный номер и посылает вызов в определенную квартиру. После того, как трубка снята, тот же коммутатор проключает разговорный тракт или передает сигнал на замок для его открывания (если нажали кнопку открытия двери).

Подключение в частном доме

Установка домофона в частном доме — не слишком простое, но и не особо сложное занятие. Если есть хоть небольшой навык работы с электрикой, минимальный уровень владения строительной техникой, все получится. Домофон для частного дома — не слишком сложная штука и его подключение чуть сложнее чем подключение обычного электрозвонка.

Это домофон с электрическим замком и пультом дистанционного управления

Выбор провода и его сечения

Вызывная панель домофона и замок стоит обычно на калитке, а трубка или панель управления — в доме. Соединяются они при помощи кабеля, а тип кабеля зависит от расстояния, на котором находятся эти устройства друг от друга:

  • до 15 метров можно использовать любой кабель — витая пара (лучше — экранированная), КСПВ, ШВЭВ, КВК — сечение жилы 0,5 мм²;
  • от 15 до 50 м — КВК сечением жил 0,75 мм²;
  • от 50 м до 100 м производители не гарантируют работу видеодомофонов, но можно попробовать использовать силовые кабели с сечением жилы 1,5 мм² или кабель RG-6 или коаксиальный кабель с жилой не менее 1,5 мм² .

    Выбор типа кабеля зависит от расстояния между калиткой и местом установи основного блока (трубки)

Количество проводов в кабелях и шнурах зависит от типа подключаемого домофона. Для тех, которые передают только речь достаточно двужильного кабеля (если заземление будете вести отдельно), для видеодомофонов нужны четырех жильные (некоторые модели требуют и пять проводов, но это — редкость).

Как подается питание

Несколько слов о том, как может подаваться питание на все элементы системы. Трубка домофона, или домашний интерком питается обычно от сети 220 В и в большинстве моделей есть шнур с вилкой. То есть, эту часть можно просто подключить к ближайшей розетке.

Если вариант с висящими проводами вам не нравится, выводите кабель (силовой, сечением 0,33 мм² или больше) от щитка к месту установки трубки домофона. Затем, сняв заднюю панель, убираете шнур питания, а на освободившиеся клеммы подключаете протянутый кабель.

А вот с тем, как подается питание на вызывное устройство и электрозамок могут быть варианты:

  • Питание приходит от трубки. В основном блоке домофона в этом случае имеется встроенный преобразователь, который сетевое напряжение в 220 В преобразует в 12 в, и его подает на вызывное устройство. В этом случае между этими двумя устройствами прокладывают двухпарный кабель и лучше, силовой.

    Если питание на вызывное устройство подается от внутреннего блока, нужен четырехжильный кабель

  • От внутреннего источника питания на 12 В (комплект батареек или аккумулятор). Этот вариант лучше с точки зрения электробезопасности но придется постоянно следить за тем чтобы батарейки не сели. В морозы они могут выходить из строя очень быстро. Сам источник питания может находится:
    • внутри вызывного устройства;
    • внутри замка.
  • Питание от 9 В. С таким питанием моделей совсем немного. При выборе оборудования обращайте внимание на то, чтобы и замок питался от такого же напряжения. Иначе придется задействовать два отдельных источника и следить за их состоянием.

    Есть и такой вариант

Вариант с аккумуляторами и батарейками выглядит более привлекательным. Но при низких температурах батарейки буквально «летят». Эта проблема настолько актуальна, что где-то недалеко делают утепленный приямок, в который прячут аккумулятор солидной емкости, а от него тянут провода к вызывной панели.

Как прокладывать соединительные кабели

Установка домофона в частном доме невозможна без прокладки кабелей. Пока еще не придумали беспроводных устройств, хотя уже есть модели, которыми можно управлять через GPS приставку. Но сейчас речь пойдет про установку в частном доме обычного домофона — с передачей только аудио или еще и с видео сигналом.

Намного удобнее, если кабели по участку — от дома до калитки — проложены заранее. Если нет, кабель обычно тянут вдоль дорожки, упрятав в гофрорукав и закопав на глубину около 50 см. Вообще, есть определенные правила прокладки электрокабелей под землей, но в данном случае по проводам идет не электропитание, а сигнальные токи, а они для человека не опасны. Единственная опасность — при перекопке участка повредить провода. Если такая опасность есть, уложите кабель для домофона в защитный рукав и положите сверху сигнальную ленту или что-то жесткое, что напомнит о том, что внизу находится кабель.

При установке домофона в частном доме приходится тянуть провода под землей и по столбам

К вызывному устройству

Вызывное устройство ставят обычно на столбе рядом с калиткой. Идеально, если во время кладки столбов предусмотрена возможность протяжки кабеля (уложена закладная — труба) или уложен сам кабель. Второй вариант хуже, так как при повреждении кабеля его будет сложно заменить. Если нет, кабель лучше проводить не поверху, а просверлив сквозное отверстие и вставив в него трубу. Через нее потом протянем провод, а вызывную панель смонтируем так, чтобы она закрывала выходное отверстие. Тогда установка домофона в частном доме будет наиболее надежной: к проводам тяжелее добраться.

Примерно так все выглядит, только замок ставят изнутри

Если сквозное отверстие по каким-то причинам сделать не получится, в каменных столбах можно попытаться расшить шов (углубить его), упрятать туда кабель, а затем снова замазать. В металлических столбах делают отверстие значительно большего чем кабель, обтачивают до гладкости крася, прокрашивают (чтобы не начало ржаветь), в отверстие пропускают кабель. Второе отверстие делают на том уровне, где провод надо вывести. Протянуть его можно при помощи проволочного крюка, но надо быть аккуратным, чтобы не повредить оболочку.

Если все эти способы не подходят, придется тянуть кабель сверху, через верхушку столба, до места установки вызывного устройства. Чтобы хоть как-то защитить провода, используют кабель-каналы (если эстетика не столь важна, можно провода спрятать в металлическую трубу).

К замку

Установка домофона в частном доме предполагает также установку электрозамка и связь его с управляющим устройством (вызывным устройством или основным блоком в зависимости от модели).

Ответную часть замка также располагают на столбе или на раме калитки, которая прикреплена к этому столбу. К ней иногда надо тянуть питание, иногда нет. Зависит это от типа замка (к электрическим надо, к электро-механическим нет). Если питание необходимо, делают его менее заметным — чтобы снизить вероятность вандализма или отключения.

Установка домофона в частном доме: подача питания на замок

Питание на вторую часть замка подается со стороны петель. Вверху калитки при этом надо сделать гибкую связь. Чтобы защитить кабель, его прячут в гофрорукав и лучше, если он будет пластиковым (меньше возможность того что края перетрут изоляцию). При монтаже кабеля, его пускают по второму столбу до самого верха калитки, где делают петлю такой высоты, чтобы даже при полностью распахнутой калитке кабель не был натянут, а имелась некоторая слабина.

Второй вариант — довести шнур до определенной высоты по столбу, закрепить тут гибкую связь. Это такая пружина, согнутая в виде дуги. В эту пружину пропускается кабель, и вторая ее часть крепится на полотне калитки. Таким образом кабель оказывается защищенным и не перетирается.

Схемы подключения аудиодомофона

Для начала разберемся с самым простым домофоном — аудио. Есть схема, в которой основной узел в домофоне — вызывное устройство. От него идет кабель к блоку, который установлен в доме, а также к замку.

Самая простая схема подключения домофона своими руками

Чаще всего установка домофона в частном доме реализуется на устройствах,  в которых вызывной блок питается от отдельного 12 В источника питания и он же управляет замком. Тогда от домашнего блока к вызывному тянется один сигнальный двухжильный кабель. Между вызывным блоком и электрозамком прокладывается силовой кабель (например, ВВГ), так как по нему подается питание от одного устройства к другому (12 В от батареек или аккумулятора). Минимальное сечение этого кабеля 0,33 мм² и лучше, если он будет в защитной оболочке.

Питание от отдельного источника

Если питание вызывного устройства и электрозамка осуществляется от отдельного блока питания (преобразователя 220 в в 12 В), схема подключения домофона выглядит немного по-другому. Между основным блоком и вызывной панелью прокладывают сигнальный двухпарный кабель (на рисунке выбран кабель КВК 2-0,75). На электрозамок фаза идет через вызывную панель. И питание на него подается (он открывается) только когда с пульта управления пришел сигнал. Обратите внимание на сечение проводов — 1,5 мм² и это силовой кабель (можно ВВГ). При таком напряжении такое сечение избыточно, но лучше больше чем меньше.

Электрическая схема подключения аудиодомофона

Если вместо преобразователя стоит аккумулятор, из схемы уходит только часть, которая от блока питания идет к сети 220 В. Все остальное остается неизменным.

Питание от основного блока

Есть еще модели, у которых питание на замок и вызывное устройство подается от основного блока. В нем стоит преобразователь 220/12 В, и питание в 12 В подается на те устройства, которые находятся на улице. В этом случае подключение происходит по другой схеме (на рисунке ниже).

Как подключить домофон если питание подается от основного блока

Последний вариант самый затратный в плане расхода кабеля — от основного блока придется тянуть две отдельные линии — одну на вызывную панель, вторую — на замок. Но эта схема более надежная. Если, например, повредится кабель или выйдет из строя вызывная панель, вы сможете из дома открыть калитку по звонку мобильного, например. Предыдущие же схемы такой возможности не предоставляют. Если что-то выйдет из строя, придется идти к калитке и открывать ее принудительно.

Подключение видеодомофона

При подключении видеодомофона изменяется только количество проводников в кабеле. Их должно быть больше на два — отдельная пара выделяется на передачу видеосигнала. Даже лучше, если для передачи видео будет протянут второй кабель — коаксиальный.

Схема подключения видеодомофона для частного дома

Укладывать их можно одновременно, но коаксиал хуже гнется. Зато в нем меньше затухание сигнала. Можно использовать и витую пару, но брать не обычную, а экранированную, где каждый проводник и каждая пара имеют свой экран. Это повысит качество видео-сигнала на приеме: с большей четкостью можно будет рассмотреть кто именно вас посетил.

Домофон в многоквартирном доме

В многоэтажках домофон имеет намного более сложную структуру. В его составе кроме вызывного устройства имеется коммутатор и считыватель ключей (нужен когда замок открывается снаружи одним из жильцов). Еще данная система имеет большое количество трубок, сигналы от которых должен принимать и обрабатывать коммутатор. Он же должен идентифицировать сигнал, набранный с вызывного устройства и подключать нужную трубку.

Устройство домофона в многоквартирном доме

При установке домофона в многоквартирном доме, в шкафах слаботочных систем устанавливают специальные платы для подключения трубок. Только эту операцию можно проделать самостоятельно. Сам монтаж системы — слишком сложная штука.

Способ подключения трубки домофона зависит от модели, но, в основном, системы похожи. Чаще всего используется координатное подключение — по десяткам и единицам. На плате подключения есть два ряда контактов, пронумерованных от 0 до 9. Верхний ряд — это десятки, нижний — единицы. Подключать трубку надо по номеру своей квартиры. Причем к десяткам (первая линия) подключаем провод от плюса трубки, К единицам (вторая линия) от минуса трубки.

Подключение трубки домофона в многоквартирном доме

Например, квартира 58: на первой линии находим контакт номер 5 (не забывайте, что считаем начиная от 0, то есть это будет шестой винтик), на второй линии это будет предпоследний винт. К этим клеммам подключаем провода, которые протянуты от трубки. Еще раз обращаем внимание: к десяткам — первая линия клемм — подключаем провод, который подключен к плюсовому контакту трубки, к единицам — второму ряду клемм — провод, который идет от минуса трубки. Если перепутать, работать будет неправильно.

elektroznatok.ru

Как подключить домофон в частном доме или квартире



Все более популярней и доступней становятся видеодомофоны, их теперь можно встретить едва ли не в каждом доме и квартире, особенно на объектах новостроек, но и во вторичном жилье владельцы хотят оборудовать свой дом такой системой безопасности и видео оповещения.

Такое оборудование очень удобное, особенно если от посетителя до входной двери в дом не малое расстояние, как например в большом частном или многоквартирном и многоэтажном доме.

С помощью домофона можно не только обеспечивать безопасность и видеть пришедшего посетителя но и управлять электрозамком на калитке во дворе или дверях в любом месте дома.

Необходимо также знать что домофоны бывают цифровыми и координатно-матричными, кроме того их еще можно разделить на индивидуальные и много абонентские.
Самостоятельная установка видео домофона не такая уж и простая для простого человека, но в этой статье для сайта elektt.blogspot.com мы расскажем о всех нюансах и схемах подключения такого типа девайсов.
Необходимо понимать что любая ошибка в подключение и установке такого устройства может его легко вывести из строя или же видео домофон будит работать некорректно и с регулярными сбоями, поэтому внимательно вникайте в ниже изложенный материал.

В отличие от более старых аудио моделей, видео домофон дает более высокую степень безопасности так как можно уже и визуально наблюдать за "гостем", но и схема подключения будит немного посложней.
Стандартный комплект для установки состоит с экранной панели, разговорной трубки или антивандального блока, блока питания и до 3 камер видео наблюдения.

Какой выбрать домофон

Выбор домофона зависит в первую очередь от ваших потребностей и задумки проекта.
Они бывают с камерой и без, черно белые и цветные, с записью видео и без.
Видео панель зачастую пренадлежыт одному из типов, или CRT или LCD, первая более старая технология электронно лучевого монитора что придает ему больших габаритов но за меньшую цену. Ну LCD более современная и привычная как и в современных плоских мониторах.

Нужно определится какой домофон вам нужен так как есть домофоны которые работают автономно что подходит для частного дома, а есть такие, предназначение которых работа в многоквартирном доме. В последнем варианте будет не лишним обратится в в компанию которая обслуживает ваши домофонные системы, у них можно будит уточнить подходящие модели, а возможно и сразу приобрести.

По типу спикера. Могут быть как домофоны с телефонной трубкой, так и с встроенным спикером, последний как правило получается более компактным и с большим дисплеем.
Кроме того есть модели которые предполагают подключение нескольки камер видеонаблюдения, а также подключение к домашнему телевизору или большому монитору, они имеют соответствующие выхода и могут предоставить дополнительное удобство, например если входная дверь находится слишком далеко от вас.

Что необходимо для подключения

Блок питания.
Важным моментом в первую очередь будет напряжение питания, как правило оно стандартное у большинства моделей видео домофонов (12 вольт). Мощность же у все разная и зависит данный параметр от количества камер (и их моделей), электрозамка и другой комплектации оборудования. Если блока питания нет в комплекте или его мощности мало для всех дополнительных модулей, подбирать БП необходимо так чтоб запас мощности был не меньше 15-20%.


Электрозамок.
Электрозамки, в основном, бывают двух типов: электромагнитные и электромеханические.
Электромеханический замок действует по принципу электрического привода и механического заслона.
Электромагнитный же по сути и есть электромагнит который размещается на дверной коробке и притягивает металлическую дверь к себе (металлическую пластину на двери) но все мы знаем его недостатки - при падение напряжения или его отключению пропадает и его защита, кроме того более мение сильный человек, применив физическую силу сможет открыть такую дверь.

Внешняя вызывная панель.
Выбор такой панели будит зависит от необходимых задач.
В вызывных панелях может присутствовать всевозможный полезный функционал, например ИК-подсветка для темного время суток чтоб без проблем наблюдать за "гостем", камера может быть большая а может быть и микроскопическая (скрытая), микрофон и спикер практически во всех моделях, так же как и управление электрозамком с помощью кодовой клавиатуры и электронного ключа доступа.
Не лишним будет антивандальное исполнение если панель предполагается монтировать в легкодоступном месте и агрессивной среде.

Специализированная электропроводка.
Лучше всего, для соединения слаботочных подключений, использовать экранированный и хорошо защищенный кабель, особенно если предполагается наружный монтаж.
Хорошим вариантом будит провод ШСМ состоящий из 3- 4 жил (питание +12, аудио, видео), с помощью такого кабеля допускается подключения (без потерь стабильности) на расстояние до 30-40 м.


В случае если предполагается длина протяжки более 50 метров, более приемлемым вариантом будит применение коаксиального кабеля с волновым сопротивлением 750 Ом.
Для подключения силовой части электропроводки, в том числе и электрозамка, используют обычный ШВВП кабель з сечением жил не мание 0.75мм, и чем больше расстояние предполагается тем большая толщина жил понадобится для корректной и стабильной работы.

Подключение видео домофона в частном доме

Нужно определится с местами размещения модулей и трассами прокладки электропроводов, лучше всего провода укладывать еще на этапе черновых работ так как их можно будет упрятать в штробы и скрыть чистовой отделкой.
Но их можно проложить и уже после, для этого лучше всего выбирать скрытие места (карнизы, плинтуса, пустоты помещения)

Вызывная панель ставится у входной двери или у ворот, но она должна быть размещена на неподвижной части, так как если установить на саму дверь или калитку то механические действия приведут к преждевременному износу проводов и их обрыву.

Ответная панель с монитором устанавливаются внутри дома, если у вас многоабоненсткая модель то можно установить ответные панели в разных точках дома (особенно актуально если дом большой).

Схема подключения видеодомофона



Уличная панель вызова.
Стандартная высота установки 1.6м, но выбирать высоту нужно из личных предпочтений и возможностей.
В обычной стене выдалбливается ниша под установочную коробку для панели, можно конечно поставить накладную модель закрепив ее на дюбеля, но более надежно будет смонтировать ее в стене.
К готовой нише, также проделываются штробы под проводку (лучше всего прокладывать провода в гофре)
Затем когда все углубления "припасованы" а кабель проложен и заведен в коробку, все закрепляется при помощи гипса (алебастра).
После чистовой отделки можно монтировать самую вызывную панель, подключив в ней проводку согласно схеме.

Внутренняя (видео) панель.
Стандартная высота установки 1.5м от пола.
Проще всего проложить кабель до чистовой отделки помещения, но и после можно аккуратно проложить провода в нише кабель-канала и плинтуса по полу.
Задняя стенка панели крепится с помощью 4 дюбелей на выбранное вами место, подключаются согласно схеме заведенные провода и панель крепится на свое штатное место.

Видеокамеры.
Дополнительные видеокамеры устанавливаются в нужных для просмотра местах (на ворота, на заезд, на входную дверь или коридор), но необходимо соблюсти некоторые меры.
Не стоит направлять видеокамеру на прямые ярко освещенные участки (напротив солнечного света). Камера должна находится на месте которое не подвержено вибрациям или ударам, также не стоит устанавливать в особо влажных местах или местах с повышенной температурой.
Выбирая камеру для агрессивной среды следует помнить о специализированных моделях с соответствующим степенем защиты (IP) которые по цене намного дороже комнатных вариантов.


Блок питания.
Если в внутренней переговорной панели не предустановлен свой блок питания или его мощности будит недостаточно для питания всей дополнительной видео системы то БП лучше всего закрепить в электрощитке или в крайнем случает обустроить внутреннюю монтажную коробку внутри стены в которой и разместить блок питания, но оставить возможность доступа к нему, запрещается закрывать такую коробку слоем шпаклевки или обоями.


Электрозамок.
Электрозамок не обязательная часть системы, но если вы планируете дистанционно контролировать открывание калитки например, то данная весщ будит не заменимой.
В зависимости от типа замка отличается и блок управления замком (БУЗ) и лучше всего этот блок размещать поближе к электрозамку. К самому же замку подключается двухжильный кабель с сечением жил не меньше 0.75мм если расстояние от БП не более 30метров.

Схема подключения домофона

Подключение домофона для многоквартирного дома

Для многоквартирного дома подключить свой домофон (свою панель-трубку) немного посложнее и система такая стоит подороже, но мы, для читателей сайта elektt.blogspot.com рассмотрим вариант когда нужно подключить свой домофон к уже существующей системе домофона в многоэтажном доме.

В такой системе используется многожильный провод который прокладывают от коммутатора на панели жильцов, как правило это витая пара или сигнальный провод с алюминиевой оплеткой на 12 жил (возможно и больше).
7-ми жильный провод подходит к коммутатору от панели вызова, а также 4-х жильный идущий от кнопки и замка.

Конечно проще всего, позвонить в ту компанию которая обслуживает домофонную систему дома, они приедут и за вашы деньги установят свой домофон в вашу квартиру, но мы ведь легких путей не ищем.

Прежде чем приступать к установки своего домофона, нужно понять принцип работы координатной системы (а скорее всего у вас такая), такая система требует наличия минимума проводов (два 10ти жильных кабеля будет достаточно)

Домофон включает в себя:

  • блок вызова (на входной двери подъезда)
  • коммутатор - согласующий блок который, как правило, находится на первом этаже в щитке
  • абонентская трубка (панель) находится в каждой подключенной квартире

Схема подключения квартирного домофона в многоэтажном доме


Вот нам и нужно подключить свою приобретенную панель к этой системе, для этого открыв щиток на своем
этаже - находим идущие по стояку два кабели домофона, один из них шина единиц, а второй шина десятков.
Если у ваших соседей по этажу подключен домофон в квартиру то в щитке будит коммутационная коробка в которую вы также должны завести свои провода с квартиры где у вас стоит уже подключенный домофон.

Нужно найти шину "десятков" - тот кабель на одной из жил которого подключено несколько квартир, к нему нужно подключить плюс от своего домофона.
Дальше нужно отыскать нужный провод на шине "единиц" (хорошо что они цветные) для этого нужно посмотреть на других этажах как подключены другие квартиры (смотрим на шины единиц) к какому цвету соединен второй конец кабеля из подключенных квартир и к такому же цвету присоединяем на своем этаже, так сказать используем метод здравой логики, после чего смотрим как работает домофон.
Следует заметить что таким способом в свою квартиру можно будет подключить даже несколько домофонов, например если у вас живет двое семей будит очень удобно.

Несколько советов

  • Не устанавливайте вызывную панель на подвижной части дверей
  • Следите за тем чтоб не повредить пломбу с тыльной части домофона, иначе потеряете гарантию
  • Не следует сразу зажимать все винты пока не настроена система и не понятно все ли корректно работает
  • Перед монтажом трансформатора отключите электричество
  • По возможности оборудуйте вызывную панель на воротах специальным козырьком и убедитесь в ее влагозащищенности
  • Старайтесь, насколько это возможно сократить длину соединительных кабелей, а блок питания взять по мощней (с запасом мощности)

Обустройство своего дома домофоном отличное решение для улучшения безопасности своей семьи.
Но что делать если вы подключали систему сами, а оно не работает?

Прежде всего осмотрите все ли подключено согласно схемам и все ли винты надежно затянуты, если ваши знания позволяют то можно провести и более эффективную диагностику.
Но если вы сомневаетесь в правильности своих работ, можно запросить специалиста в данной сфере, с учетом всех ваших проделанных работ это сэкономит вашы средства и время.

elektt.blogspot.com

Домофон для частного дома – цена

Домофон стал уже привычным явлением в любом доме. И многоквартирном, и в частном, а вопрос «Кто там?» задается просто из вежливости или по привычке. Действительно, домофоны имеют массу удобных функций, предоставляют широчайшие возможности по выбору как комплектаций, так и брендов, и стоят они едва ли не дешевле, чем хороший замок. С этим и некоторыми другими нюансами разберемся сегодня вместе.

Содержание:

  1. Сколько стоит хороший домофон
  2. Домофон — это прежде всего безопасность
  3. Разновидности домофонов для частного дома
  4. Цифровой и аналоговый домофон, какой лучше
  5. Комплектация домофонов

Сколько стоит хороший домофон

Домофон для частного дома цена которого приведена в таблице, действительно может отвечать любым критериям выбора. Особенно по цене. Как видно из таблицы, разлет цен на домофоны для частного дома довольно велик. Это вызвано в первую очередь происхождением прибора. Естественно, что китайцы совсем не ценят свои домофоны, и совершенно правильно делают. Более именитые производители просят довольно серьезные деньги за хороший домофон, но он того стоит однозначно.


Сейчас мы вкратце рассмотрим виды и комплектации домофонов, пригодных для установки в частные дома, и выясним некоторые моменты, на которые стоит обратить внимание при покупке.

Домофон — это прежде всего безопасность



И этим все сказано. В первую очередь домофон должен быть безопасным и при этом удобным в использовании. Приобретение прибора в первую очередь должно интересовать те семьи, в которых есть пожилые люди и дети. Злоумышленник, который задумал неладное, не станет рисковать и взламывать первый попавшийся коттедж, а скорее всего, знает, кто и когда находится в доме.

Поэтому домофон очень важен именно для обеспечения безопасности доверчивых детей. При срабатывании устройства, совсем необязательно выходить из дома и открывать калитку, или выглядывать и рассматривать посетителя. Видеодомофон покажет ясную и четкую картинку. В этом и состоит основное преимущество домофонов. Их виды и некоторые особенности рассмотрим прямо сейчас.

Разновидности домофонов для частного дома

В первую очередь, все существующие домофоны для частного дома могут быть только двух типов:

  1. С передаваемым видеосигналом.
  2.  Аудиодомофоны.

Аудиодомофоны — самые простые и бюджетные. Они могут состоять только из наружного блока вызова, который оборудован переговорным устройством и кнопкой, а также внутренней ответной панелью, на которой расположены тоже переговорная система и кнопка открывания дверей или калитки. Они могут быть оборудованы системой дистанционного управления замком, могут иметь простейшее переговорное устройство, а могут быть с трубкой.

Видеодомофон стоит на порядок дороже, зато предлагает оценить ситуацию в реальном времени визуально. Он снабжен монитором, либо цветным, либо монохромным, и видеокамерой снаружи, которая настроена на покрытие зоны возле калитки или пред дверью в дом.

Цифровой и аналоговый домофон, какой лучше

В зависимости от того, какой бюджет выделяется для установки охранной системы, можно выбрать между домофоном проводным и цифровым. Таким образом стоит выделить еще два вида устройств. Беспроводной домофон имеет ряд преимуществ перед аналоговыми моделями:

  • нет необходимости протягивать кабель;
  • нет вероятности повреждения кабеля;
  • удобство использования;
  • возможность установки сразу нескольких точек с панелями вызова.

Тем не менее, такие домофоны имеют и ряд недостатков. Их не так много, но они могут повлиять на выбор существенно. Первый — цена. Они гораздо дороже, чем проводные домофоны. А второе — надежность радиосигнала слишком во многом зависит от разных факторов, поэтому их надежность не так высока, как аналоговых моделей. Тем не менее, все домофоны имеют право на существование и состоят они из внешнего и внутреннего блока. В зависимости от класса устройства, комплектация может быть разной.

Комплектация домофонов

Аудиодомофоны — самые простейшие устройства, и их редко комплектуют по высшему разряду. Видеоустройства могут уже включать в состав массу дополнительных опций. Датчики движения разного класса точности, датчики теплового излучения, функции автоматической фиксации с последующим сохранением данных или передачей их на центральный ресивер по каналам беспроводной связи. Там данные могут храниться сколько угодно долго. Есть модели домофонов, которые имеют встроенные накопители данных, есть такие, которые имеют специальные разъемы для подключения внешних накопителей.

При выборе домофона для частного дома предпочтение стоит отдавать моделям с наиболее прочными корпусами, а также тем моделям, которые приспособлены к тяжелым погодным условиям. В противном случае, дорогое внешнее устройство может выйти из строя вследствие банального намокания ил переохлаждения.

Стоит серьезно подойти к выбору домофонов, поскольку от них зависит безопасность вашего дома, а также комфорт и спокойствие круглые сутки и круглый год.

Читайте также Монтаж пожарной сигнализации своими руками, Gsm сигнализации своими руками из телефона

nashprorab.com

Домофон в частном доме – Лучший домофон для частного дома: ТОП-5

Отправить ответ

avatar
  Подписаться
Уведомление о
