Трубы пвх для электропроводки, все размеры, оптовые цены, доставка.



***** Таблицу размеров ГОФРОТРУБ (внешний и внтуренний диаметры) СМОТРИТЕ В ОПИСАНИЯХ ТОВАРОВ *****



Для прокладывания проводки в помещениях без повышенных требований к пожарной безопасности чаще всего используются гофрированные трубы из ПВХ. Эти пластиковые трубопроводы имеют множество преимуществ, среди которых можно назвать высокую прочность, эластичность, устойчивость к возгоранию, а также отличные диэлектрические свойства. Чтобы подобрать оптимально подходящее для ваших целей изделие, стоит знать, какими бывают размеры труб ПВХ - об этом мы рассказываем в этой статье.

Малые диаметры

При создании электрической системы в помещении чаще всего выполняется монтаж пластиковых труб с диаметром до 25 миллиметров. Их размер идеально подходит для подключения ламп, розеток, выключателей, мелких приборов, а также прочих электрических точек к распределительным коробкам и щиткам. Кроме того, если взглянуть на специальную таблицу диаметров труб ПВХ, то можно выяснить, что изделия с размером 25 мм применяются в соединении промежуточных распределительных щитков с основными шкафами и щитами.

Средние диаметры

Средним считается диаметр труб ПВХ 25–40 мм, если речь идёт о прокладке электрического кабеля, а не о других сферах их применения. Такие виды защитных аксессуаров применяются в соединении между собой распределительного оборудования. При большой длине они также могут использоваться для прокладывания магистральных электрических линий внутри объекта - например, предназначенных для подключения отдельных помещений, цехов либо корпусов. Размеры и цены труб ПВХ среднего диаметра позволяют использовать их и для прокладывания множества слаботочных кабелей, относящихся к информационным сетям, системам видеонаблюдения и удалённого управления.

Большие диаметры

Большими считаются трубы ПВХ, внутренний диаметр которых равен 45–63 мм. Чаще всего такие виды трубопроводов используются для прокладывания фидеров (кабелей, обеспечивающих ввод электричества в объект), а также для создания магистралей. Они могут изготавливаться не только из ПВХ - чаще всего встречаются изделия из такого материала, как ПНД, которые отличаются повышенной прочностью и устойчивостью ко всем внешним воздействиям.

Если толщина стенки труб ПВХ достаточно велика, их можно использовать и для наружного прокладывания кабелей. Характеристики таких изделий включают не только высокую прочность, но также отличную теплоизоляцию.

Нестандартные варианты

В каталоге труб ПВХ размеры далеко не всегда ограничиваются названными показателями. Достаточно часто встречаются трубы ПВХ с диаметром 100–200 миллиметров. Чаще всего такие изделия применяют для создания канализации или для транспортировки воды. Однако их можно применять не только в качестве канализационных. К примеру, существуют специализированные электротехнические двустенные трубы, размеры, прочность и герметичность которых позволяют прокладывать магистральные линии для подключения отдельных зданий. Эти трубы находятся в разделе ДВУСТЕННЫЕ ГОФРИРОВАННЫЕ ТРУБЫ

Длина трубы

Если Вас интересует длина труб ПВХ (гофрированных и гладких), то стоит обратиться непосредственно к каталогу этого раздела. Представленная здесь продукция широко известной компании Экопласт, имеет различные упаковки, что отражено в названиях и описаниях товаров. Так, гофрированные трубы с диаметром 16–20 мм выпускаются в бухтах по 100 метров (но для популярных артикулов производитель предлагает и другие упаковки, поменьше), а несколько большие изделия на 25 мм - по 50 метров. Чем больше диаметр, тем меньшей будет длина бухты - так, для размера в 32 мм она равна 25 метрам, а для 40 мм - 20 метрам. Наименьшая длина у труб с диаметром 50 мм - 15 метров. Гладкие (жёсткие) ПВХ трубы отпускаются по 2 и по 3 метра

Серии труб ПВХ

Стоит также знать, что трубопроводы различаются по толщине стенок. Специалисты выделяют тяжёлую и лёгкую серию. Первая может использоваться в монолитном бетоностроении - такую трубу прокладывают в цементных стяжках, а также в штробах, которые заделаны различными составами. Тяжёлые трубопроводы способны выдерживать нагрузки до 750 Н, что соответствует весу среднестатистического человека или давлению, создаваемому 30-сантиметровым слоем бетона.

Трубный завод Экопласт производит и изделия лёгких серий. Чаще всего они применяются для соединения различных точек «по воздуху», а также для прокладывания кабелей в гипсокартонных стенах или в других отделочных конструкциях.

Как подобрать трубы нужного размера?


Существует зависимость между диаметром трубы и площадью сечения проводов, проложенных в ней. Поэтому таблица размеров труб ПВХ поможет вам подобрать оптимальный вариант:

www.220.ru

Типоразмеры и диаметры напорных ПВХ труб

 Размеры и рабочие давления ПВХ представлены в соответствии с ДСТУ Б В.2.7-141:2007 "Труби з непластифікованого полівінілхлориду та фасонні вироби до них для холодного водопостачання. Технічні умови"

Условные обозначения и сокращения в таблице означают следующее:

dn – номинальный наружный диаметр трубы (термин «номинальный» означает размер без учета допустимых для него предельных отклонений),

en  - номинальное значение толщины стенки трубы,

пред.откл. – предельное отклонение, показывающее на какую величину, измеряемую в мм,  разрешено отклонение фактического (измеренного) диаметра (или же толщины стенки) трубы от заданного номинального значения dn(или номинальной толщиныстенки en) трубы.

SDR – стандартное размерное отношение (безразмерная величина, определяемая арифметическим делением наружного диаметра на толщину стенки трубы),

S – серия трубы (безразмерная величина, определяемая арифметическим делением допустимого проектного напряжения на максимальное рабочее давление воды в трубопроводе).

Стандартное размерное отношение (SDR) и серия трубы (S) зависят от максимального рабочего давления воды, которое будет транспортировать труба. Чем меньшее значение данных величин, тем для большего рабочего давления предназначена труба.



Номинальний внешний диаметр dn



Номинальная (минимальная) толщина стенки



Серія труб S



S20



S16



S12,5



S10



S8



S6,3



S5



(SDR 41)



(SDR 33)



(SDR 26)



(SDR 21)



(SDR 17)



(SDR 13,6)



(SDR 11)



Номинальное рабочее давление PN, бар, основано на рабочем (расчетном) коэффициенте с=2,5



PN 6



PN 6



PN 8



PN 10



PN 12,5



PN 16



PN 20



12

-

-

-

-

-

-

1,5

16

-

-

-

-

-

-

1,5

20

-

-

-

-

-

1,5

1,9

25

-

-

-

-

1,5

1,9

2,3

32

-

-

1,5

1,6

1,9

2,4

2,9

40

-

1,5

1,6

1,9

2,4

3,0

3,7

50

-

1,6

2,0

2,4

3,0

3,7

4,6

63

-

2,0

2,5

3,0

3,8

4,7

5,8

75

-

2,3

2,9

3,6

4,5

5,6

6,8

90

-

2,8

3,5

4,3

5,4

6,7

8,2

Номинальний внешний диаметр dn



Номинальное рабочее давление PN, бар, основано на рабочем (расчетном) коэффициенте с=2,0



PN 6



PN 8



PN 10



PN 12,5



PN 16



PN 20



PN 25



110

2,7

3,4

4,2

5,3

6,6

8,1

10,0

125

3,1

3,9

4,8

6,0

7,4

9,2

11,4

140

3,5

4,3

5,4

6,7

8,3

10,3

12,7

160

4,0

4,9

6,2

7,7

9,5

11,8

14,6

180

4,4

5,5

6,9

8,6

10,7

13,3

16,4

200

4,9

6,2

7,7

9,6

11,9

14,7

18,2

225

5,5

6,9

8,6

10,8

13,4

16,6

-

250

6,2

7,7

9,6

11,9

14,8

18,4

-

280

6,9

8,6

10,7

13,4

16,6

20,6

-

315

7,7

9,7

12,1

15,0

18,7

23.2

-

355

8,7

10,9

13,6

16,9

21,1

26,1

-

400

9,8

12,3

15,3

19,1

23,7

29,4

-

450

11,0

13,8



21,5

26,7

33,1

-

500

12,3

15,3

19,1

23,9

29,7

36,8

-

560

13,7

17,2

21,4

26,7

-

-

-

630

15,4

19,3

24,1

30,0

-

-

-

710

17,4

21,8

27,2

-

-

-

-

800

19,6

24,5

30,6

-

-

-

-

900

22,0

27,6

-

-

-

-

-

1000

24,5

30,6

-

-

-

-

-

ПРИМЕЧАНИЕ. Для применения расчетного коэффициента С = 2,5 (вместо 2,0) для труб с номинальным диаметром 90мм необходимо применять следующий, больший показатель рабочего давления PN





Номинальный внешний диаметр dn



Допуск при среднем внешнем диаметре dem



Допуск овальности



От S20 до S16



От S12,5 до S5



12

0,2

-

0,5

16

0,2

-

0,5

20

0,2

-

0,5

25

0,2

-

0,5

32

0,2

-

0,5

40

0,2

1,4

0,5

50

0,2

1,4

0,6

63

0,3

1,5

0,8

75

0,3

1,6

0,9

90

0,3

1,8

1,1

110

0,4

2,2

1,4

125

0,4

2,5

1,5

140

0,5

2,8

1,7

160

0,5

3,2

2,0

180

0,6

3,6

2,2

200

0,6

4,0

2,4

225

0,7

4,5

2,7

250

0,8

5,0

3,0

280

0,9

6,8

3,4

315

1,0

7,6

3,8

355

1,1

8,6

4,3

400

1,2

9,6

4,8

450

1,4

10,8

5,4

500

1,5

12,0

6,0

560

1,7

13,5

6,8

630

1,9

15,2

7,6

710

2,0

17,1

8,6

800

2,0

19,2

9,6

900

2,0

21,6

-

1000

2,0

24,0

-



truba.md

Диаметр канализационных труб ПВХ — какого размеры трубки для канализации

Содержание:

Диаметр канализационных пластиковых труб

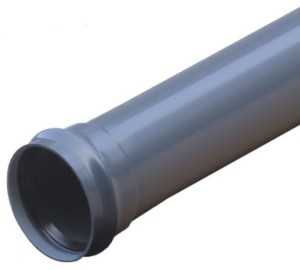

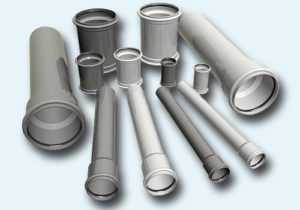

Канализационные трубы из поливинилхлорида (ПВХ) являются сегодня самым распространенным материалом, из которого обустраиваются системы стоков для бытовых и промышленных отходов. Несмотря на популярность этих изделий, рядовой потребитель знает о них далеко не всю информацию, которая помогла бы сделать правильный выбор при покупке. Кроме таких основных характеристик, как длина, вес и диаметр канализационных труб ПВХ, у этого товара имеется множество уникальных и полезных свойств.

Достоинства пластиковых труб

Постоянно возрастающий спрос на продукцию из поливинилхлорида побуждает производителей к выпуску все более широкого ассортимента товара из этого материала. Особо это касается диаметра пластиковых труб для канализации. Используя секции разного сечения, можно создавать внутридомовые системы сбора стоков, горизонтальные магистрали и дренажные конструкции.

Канализационные трубы из пластика имеют такие преимущества над чугунными аналогами:

  1. Устойчивость к коррозии. Материал не гниет и не ржавеет. Его не разрушает грибок и плесень.
  2. Достаточная прочность. Пластиковые трубы для канализации, независимо от диаметра, выдерживают довольно сильное вертикальное и горизонтальное давление.
  3. Простота хранения, транспортировки, погрузки и загрузки. Так, вес трехметровой секции ПВХ диаметром 100 мм составляет всего около 5 кг.
  4. Инертность в химическом и биологическом плане. Качества полимерного пластика не ухудшается от контакта с активными растворами, такими как кислоты, растворители, щелочи и пищевые отходы.
  5. Гладкая и плотная внутренняя поверхность. К ней не пристают жиры и не образуется известковый налет. Благодаря этому диаметр канализационных труб из поливинилхлорида не уменьшается в процессе эксплуатации. Вероятность засора сводится к минимуму.

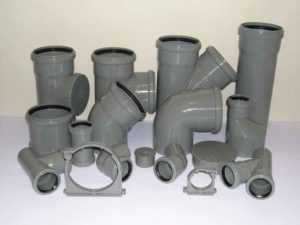

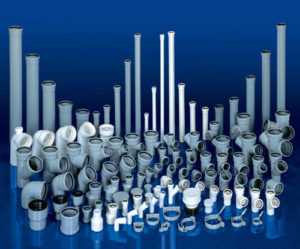

  6. Огромный ассортимент комплектующих для изготовления систем стоков самой высокой сложности. Для этого используются разнообразные фитинги, предназначенные для соединения разных диаметров канализационных труб ПВХ.

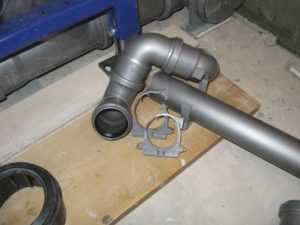

  7. Легкость в сборке. При обустройстве канализации нет необходимости в использовании подъемного и сварочного оборудования. Укладка и стыковка проводится вручную с помощью раструбного соединения.

Производители гарантируют не менее 50 лет безаварийной эксплуатации изделий из полимера при условии соблюдения технологии монтажа систем сбора стоков.

Как выбрать нужный диаметр труб?

Напорная труба

Прежде всего, потребителю нужно определиться, какой тип изделий ему нужен. От этого зависит надежность и стоимость материала. И уже после этого можно выбирать оптимальный диаметр пластиковых труб для канализации.

По своему устройству полимерные изделия классифицируются по классу прочности:

  1. Безнапорные. Как правило, используются в системах, по которым жидкости двигаются самотеком. В основном, это конструкции внутри квартир и общие стояки в домах. Диаметры таких труб ПВХ для канализации варьируются в пределах 50-100 мм.
  2. Напорные. Эти изделия используются для сбора стоков из стояков и транспортировки их до септиков, коллекторов или центральных магистралей. Для этого применяют пластиковые трубы для канализации большого диаметра в пределах 110-250 мм.
  3. Гофрированные. Гибкие секции нужны для прохода криволинейных участков без фитингов. Исполняются в напорном и безнапорном варианте.

После этого необходимо определиться с сечением системы. Правила тут довольно просты. Чем больше объем стоков — тем больше диаметр пластиковых труб для канализации. Поскольку выбор сечения довольно невелик (50, 100, 110, 160, 200 и 250 мм), то выбрать нужный товар будет нетрудно.

Как правило, при монтаже систем стоков диаметры труб ПВХ применяются так:

  • 50 мм — для раковин, кухонных моек, ванн, душевых кабин, стиральных и посудомоечных машин;
  • 100 мм — для унитаза и биде;
  • 110 мм — для стояка;
  • 160-250 мм — для дренажа, ливневых водостоков, трассы до септика или общей магистрали.

 Наружный диаметр пластиковой канализационной трубы несколько больше ее внутреннего сечения.

Внешний размер необходим для расчета размеров штроб и ниш, необходимых для укладки магистрали скрытно. Следует учитывать, что изделия для внутренней и внешней укладки различаются по цвету. Внутренние секции и фитинги серого цвета. Детали для наружного размещения имеют яркую оранжевую раскраску. Кроме того, толщина и прочность внешних изделий намного выше, чем у внутренних, что позволяет их укладывать под землей в местах с повышенной нагрузкой.

Видео про монтаж пластиковых труб

pvhspec.ru

Размеры канализационных ПВХ труб – как правильно подобрать диаметр?

На чтение 6 мин. Опубликовано

Монтаж и ремонт дренажной системы квартиры или дома часто вызывает трудности. Мы собрали самую актуальную информацию, полезные советы и реальные факты, которые помогут без проблем оборудовать канализационную систему.

Хорошей альтернативой стальным дренажным системам являются канализационные трубы из ПВХ, размеры которых подбираются под конкретные нужды. Разнообразие типов, форм и других параметров полимерных изделий позволяет решать задачи по отводу сточных вод в строительных проектах любого уровня.

Что такое ПВХ?

ПВХ (аббревиатура – поливинилхлорид) – синтетический термопластичный полимер. Основой для его производства служит винилхлорид – бесцветных газ, который имеет сладковатый запах. В чистом виде это токсичное и взрывоопасное вещество, которое является сильным ядом для человека. В 2007 году американское издание Greenwood Press включило винилхлорид в сотню наиболее важных для человечества химических веществ.

Физико–химические свойства ПВХ зависят от уровня полимеризации винилхлорида. В целом этот материал отличается от других полимеров высокой устойчивостью к кислотам, щелочам и растворителям. Именно поэтому поливинилхлорид часто применяется в сооружении дренажных систем жилых и промышленных комплексов. ПВХ не горит, однако обладает малой устойчивостью к высоким (от 65 °C) и низким (от -15 °C) температурам.

Разновидности и применение ПВХ

Химические и физические свойства ПВХ зависят от особенностей производства и степени полимеризации. Существует два основных вида поливинилхлорида:

  • пластикат (маркируется PVC–P) – гибкий и эластичный вид ПВХ, который похож на резину;
  • винипласт (маркируется PVC–U) – жесткий и прочный вид полимера, привычная всем твердая пластмасса.

Существует множество разновидностей ПВХ, которые применяются в строительстве:

  • профилированный – используется для обустройства крыш и навесов;
  • вспененный – применяется для теплоизоляции;
  • прозрачный – обладает почти такой же светопропускной способностью, как стекло;
  • антибактериальный – производится путем добавления серебра к поливинилхлориду;
  • жесткий и др.

ПВХ – самый популярный полимер в мире. Он используется для производства множества товаров, начиная от детских кукол и заканчивая громоздкими строительными материалами.

В некоторых странах большая часть всего производимого ПВХ применяется в строительстве. В этой отрасли он является самым широко используемым полимером благодаря своим уникальным качествам. ПВХ – прочный, легкий, дешевый и устойчивый к различным воздействиям материал, который может эксплуатироваться на протяжении 40–50 лет. Из него производят трубы, оконные профили, различные емкости и многое другое. Также полимер часто используют для теплоизоляции.

Последние 50 лет ПВХ активно применяют в медицине, и спрос на него постоянно растет. В этой сфере он является самым востребованным полимером и используются как заменитель стекла и резины. Сегодня из ПВХ производят катетеры, медицинские перчатки, емкости для внутренних органов, упаковки для таблеток и многое другое. В сфере потребительских товаров ПВХ также широко применяется. Его используют в производстве мебели, одежды, обуви, детских игрушек, спортивного оборудования и т.д.

Преимущества и недостатки ПВХ-труб для канализации

Основные преимущества ПВХ-труб по сравнению с металлическими:

  • стойкость к химическим воздействиям;
  • абсолютная устойчивость к коррозии;
  • высокая прочность и небольшой вес материала;
  • долговечность;
  • простота монтажа и универсальность;
  • меньшая стоимость по сравнению с трубопроводами из стали.

Недостатки ПВХ-труб:

  • низкая устойчивость к высоким температурам;
  • невозможность использования в противопожарном водопроводе;
  • разные технологии монтажа, в зависимости от вида трубы и типа полимера;
  • токсичность некоторых видов поливинилхлорида.

Какими бывают размеры канализационных ПВХ-труб?

Сегодня промышленные предприятия активно выпускают ПВХ-трубы для канализации, размеры которых подбираются под решение конкретных задач. Чтобы упростить подбор элементов трубопровода, был создан единый стандарт, который регламентирует их размеры. Диаметр ПВХ-труб для канализации является одним из важнейших параметров. Различают следующие показатели:

  • наружный диаметр;
  • внутренний диаметр;
  • толщина стенки;
  • номинальный диаметр;
  • диаметр условного прохода;

Эти и другие параметры приведены к стандарту, что значительно облегчает подбор труб и фитингов (элементов соединений). Например, для отвода стоков унитаза используют трубу диаметром 110 мм, а для раковины и ванной – 75 мм. Дворовая канализация требует большей пропускной способности, поэтому устанавливаются канализационные трубы из ПВХ диаметром 300 мм.

Длина также учитывается и ее показатели уточняются в ГОСТе:

  1. минимальная длинна канализационной трубы – 1 м;
  2. максимальная – 6 м;
  3. промежуточные размеры – 2, 3, 4 и 5 метров.

Вес трубы зависит от ее диаметра и длины. Это также важный показатель, однако он учитывается при сооружении крупных проектов, где используются трубы больших диаметров.

Как подобрать типоразмер и диаметр ПВХ-трубы для канализации?

Как упоминалось ранее, все трубы из поливинилхлорида имеют фиксированные размеры. Они регламентируются нормой СНиП 2.04.01085, где также приведены формулы для расчета всех параметров канализационной системы. Формулы учитывают множество показателей, например, углы стыковки труб, уклон участка, давление, температуру и т. д. С их помощью можно точно определить пропускную способность конкретного трубопровода.

Но для домашней канализации есть более простое решение: достаточно знать основные параметры трубы. Приведем несколько фактов, связанных с монтажом канализации жилого дома. Они дадут ответ на самые часто задаваемые вопросы.

  1. Пропускная способность трубы диаметром 110 мм позволяет организовать систему канализации в любой квартире и небольшом доме. Этого размера достаточно, при условии что количество сантехники находится в разумных пределах.
  2. Для биде, писсуаров, душевых, ванн и умывальников оптимальным будет диаметр 75 мм.
  3. Для жилых домов (до 5 этажей включительно) стояки делают из трубы диаметром 100 мм. Если этажей более пяти, но не более десяти – 150 мм;
  4. Для общих участков канализации, которые включают в себя несколько стояков, достаточно 200 мм трубы.

Чтобы при прочистке канализации не возникало проблем, все горизонтальные соединения лучше монтировать в виде косых тройников. Прямым тройником можно стыковать только горизонтальный элемент со стояком.

Отметим, что эти рекомендации актуальны только для пластиковых труб, установленных согласно нормам. Советуем также учесть, что в местах любых сужений труб повышается риск засорения.

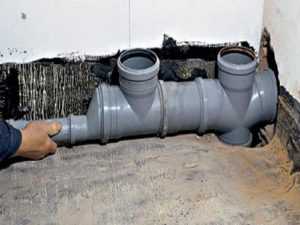

Полезные советы по монтажу ПВХ-труб для бытовой канализации

Ниже приведены рекомендации по монтажу дренажной системы в многоэтажных домах.

  • В канализационную систему должен свободно поступать воздух. Если доступа нет, то при смыве создастся пониженное давление, и водяной затвор будет всасываться внутрь.
  • Расстояние между креплениями для ПВХ-трубы должно быть равным 10 диаметрам.
  • Ревизия – специальный элемент с крышкой, предназначенный для прочистки трубы в случае засорения. Устанавливать его необходимо на длинных участках и при смене направлений потока.
  • Оптимальный уклон труб для канализации – 20 мм. Если уклон существенно меньший, то слив будет медленным. При большем уклоне вода будет шуметь, и система засорится быстрее.
  • Учитывайте, что поливинилхлорид расширяется при нагреве.
  • Резать трубу лучше ножовкой или болгаркой, и после распила обязательно нужно снимать фаску.

Соблюдение этих простых правил оборудования канализационной системы не только повысит срок ее эксплуатации, но и уменьшит расходы на обслуживание.
