В системе водоснабжения частных домостроений требуется устанавливать датчики давления воды. Такие небольшие устройства позволяют оборудованию функционировать в соответствующем режиме и реже ломаться. Иногда прибор давления необходимо заменять. А народные умельцы, решившие собрать насосную станцию своими руками, должны будут установить датчик для управления самостоятельно.

Необходимо обязательно соблюдать правила настройки и подключения прибора. Также можно приобрести дренажные насосы со встроенными датчиками уровня.

1 Какое назначение у реле давления?

Насосы обычно не оснащают автоматикой, позволяющей контролировать и управлять работой водяного насоса. Но включать и отключать циркуляционный насос автономно нужно, ведь ручное управление требует постоянного внимания жильцов. Реле давления воды для насоса — важная деталь насосной станции, которая позволит обеспечить необходимый контроль над системой и сохранить нужный диапазон давления, что обеспечивает равномерный напор воды.

Виды датчиков реле давления серии ДРД

Верно настроенные верхний и нижний уровни смогут обеспечить периодическое отключение насоса, что продлевает срок его службы и обеспечивает безаварийную работу.
к меню ↑

1.1 Устройство прибора

Реле контроля представляет собой блок, имеющее пластиковый кожух. Внутри корпуса расположены две пружины,  «отвечающие» за настройку величины крайнего положения (значений включения насоса и его отключения). Реле давления воды функционально соединяется с гидроаккумулятором, содержащим воду и сжатый воздух, соприкосновение сред осуществляется через гибкую эластичную мембрану. В рабочем положении вода из резервуара через разделительную перегородку оказывает определённое давление на воздух. При расходе воды происходит уменьшение её объема и снижение давления. Когда давление достигает установленного на приборе значения, циркуляционный насос включается и происходит закачивание воды в резервуар до значения, установленного на второй пружине.
к меню ↑

1.2 Виды датчиков

Перед приобретением реле давления необходимо выбрать оптимальное оборудование с учётом бюджета и личных потребностей. Наиболее доступные и недорогие – механические. Самый простой из них датчик реле уровня механический поплавковый. Но электронные имеют много преимуществ:

  • возможность с высокой точностью установить нужные параметры, выбрав необходимый диапазон включения и отключения оборудования;
  • мгновенное отключение датчика при прекращении забора воды в бак благодаря контроллеру потока;
  • оснащены датчиком потока воды, блокирующим работу насоса при отсутствии воды;
  • длительный срок эксплуатации.

Механические реле более требовательны, им необходима регулярная разборка, чтобы подкручивать ослабленные пружины. Ещё один недостаток механического реле — сложность регулировки порогов срабатывания, требующая разборки и использования ключей.

Электронным приборам не требуется разборка, что намного улучшает условия эксплуатации и исключает необходимость выполнение таких работ.

Электронное реле давления воды

Электронное реле можно быстро установить без использования специальных инструментов. Инструкция, имеющаяся в комплекте, даёт возможность и не опытному владельцу надёжно прикрепить реле к насосу.

Электронное реле дороже механического моделей, но цена в полной мере соответствует качеству.
к меню ↑

2 Как выбрать?

Для эффективной и правильной работы важна точность показаний прибора и длительность его работы без замены или ремонта. Основные факторы, влияющие на пригодность реле давления:

  • характеристики среды, в которой используются реле уровня воды;
  • условия окружающего пространства;
  • диапазон давления;
  • необходимая точность и чувствительность.

При выборе реле давления нужно обращать внимание на: вид и диапазон давления, степень защиты прибора, наличие термокомпенсации:

  1. Рекомендуется приобретать датчики реле разности давления, которые предназначены для использования в быту. Максимально давление в системе должно быть не больше 4 атм. Рабочий диапазон давлений, который подходит для сантехнических приборов и аппаратов составляет 1,4 – 2,8 атм.
  2. Необходимо учесть, что при большей разнице между минимальным и максимальным давлением в гидроаккумуляторе будет находиться больший объём воды, и насос будет реже включаться.
  3. Советуют покупать датчик реле потока жидкости популярных компаний. Использование поддельных устройств неизвестных фирм может отрицательно повлиять на функционирование всей системы и привести к поломке оборудования или аварии.
  4. Возле датчика протока воды для насоса необходимо обязательно установить манометр высокого качества и контролировать давление в системе даже при отсутствии внешних проявлений нарушения работ.

к меню ↑

3 Схемы подключения

Существует два способа подключения реле перепада давления. Производитель всегда указывает рекомендуемый в сопроводительных документах, но лучше будет ознакомиться с имеющимися схемами. При монтаже необходимо соблюдение такой последовательности: сначала реле подключают к водопроводу, а потом к электросети.

Датчики реле давления воды в системе водоснабжения

1 схема. Датчик давления воды монтируют на трубопровод. Монтаж выполняют с использованием тройника, который соединен с переходящим штуцером (можно использовать отводной шланг).

2 схема. Гидроаккумулятор оснащают штуцером с 5 выходами, к которым подсоединяют: трубопровод для забора воды, реле, манометр, трубопровод для подачи воды в дом, и гидроаккумулятор. Реле соединяют с насосом и электропитанием 220 В.

Для обоих вариантов справедливы следующие рекомендации:

  • герметизация резьбовых соединений использованием пеньковой подмотки, герметика или ФУМ-ленты. Для выполнения соединения необходимо вращение прибора на фитинге, но можно применить соединение «американка»;
  • подключение к сети нужно выполнить, используя кабель, сечение которого выбирают согласно мощности насоса (обычно применяют оборудование не больше 2 кВт, для которого хватает проводника с сечением 2,5 кв. мм). На подключающих клеммах обычно имеется маркировка для более простого монтажа, но при отсутствии маркировки назначение каждой клеммы просто определить по схеме. При наличии клеммы для заземления оборудование необходимо обязательно заземлить. Все нюансы определяются прилагающейся к технике схеме подключения насоса с реле давления.

к меню ↑

3.1 Как отрегулировать реле давления воды? (видео)

 Главная страница » Насосы

Датчик давления воды насоса в категории «Материалы для ремонта»

Насос для повышения давления воды, Optima PT15-15 нерж. корпус + датчик протока

Доставка из г. Каменское

1 850 грн

Купить

Каменское

Насос для повышения давления Grundfos UPA UPA15-90 датчик протока воды

Доставка по Украине

5 014.24 грн

5 698 грн

Купить

Реле давления воды комплект автоматики для насоса Italtecnica PM/5G (реле + пятерник + манометр) А9701-а

Недоступен

570 грн

Смотреть

Насос для воды 12 вольт высокого давления

На складе

Доставка по Украине

3 280 грн

Купить

Фильтр обратного осмоса Aquafilter ELIT7G-G P с насосом и датчиком давления. Система обратного осмоса

Доставка по Украине

9 823.95 грн

10 341 грн

Купить

Насос для аккумуляторного опрыскивателя 12 В, 2,9 л/мин. без датчика давления

На складе в г. Харьков

Доставка по Украине

299 грн

Купить

Харьков

Механічний реле H. World PC-2L для тиску води насоса

Доставка по Украине

350 грн

Купить

Датчик давления воды на газовый котел Vaillant turboTEC, atmoTEC Pro\Plus, mini R1 0020059717

На складе в г. Мукачево

Доставка по Украине

840 грн

Купить

Мукачево

Насос для повышения давления Optima PT15-10(10-10) нерж.корпус + датчик протока

Доставка из г. Каменское

1 500 грн

Купить

Каменское

Датчик Давления Воды Реле давления воды BAXI DD14D

Доставка из г. Киев

699 грн

899 грн

Купить

Датчик давления воды Ariston, Beretta, Immergas

На складе

Доставка по Украине

375 грн

Купить

Датчик давления воды газового котла хр112

На складе

Доставка по Украине

360 грн

Купить

Манометр 0-10 бар, 1/4″ НР, измеритель давления воды, датчик давления воды, Pedrollo (Италия)

На складе в г. Киев

Доставка по Украине

280 грн

Купить

Датчик давления для воды, газа, воздуха на G1/4

Доставка из г. Киев

720 грн

Купить

Датчик давления воды Ceme Sime Metropolis, Ferroli Domiproject

На складе

Доставка по Украине

390 грн

Купить

Смотрите также

Датчик давления воды XP600 для Ariston Hermann Immergas Berreta Ferroli Baxi WESTEN Demrad Termet

На складе

Доставка по Украине

320 грн

Купить

Датчик давления воды Ferolli, Sime, Beretta, Immergas

На складе в г. Харьков

Доставка по Украине

310 грн

Купить

Харьков

Датчик тиску води Vaillant TurboTec, AtmoTec Pro, Atmo Tec Plus, Saunier Duval, Protherm

На складе в г. Харьков

Доставка по Украине

540 грн

Купить

Харьков

Датчик(реле) Elbi давления воды Ariston Clas, Genus (65104321)/ DE DIETRICH (S100821)

На складе

Доставка по Украине

850 грн

Купить

Насос для повышения давления воды Koer KP. P15 (Медная Обмотка) Чехия

На складе в г. Харьков

Доставка по Украине

2 730 грн

Купить

Харьков

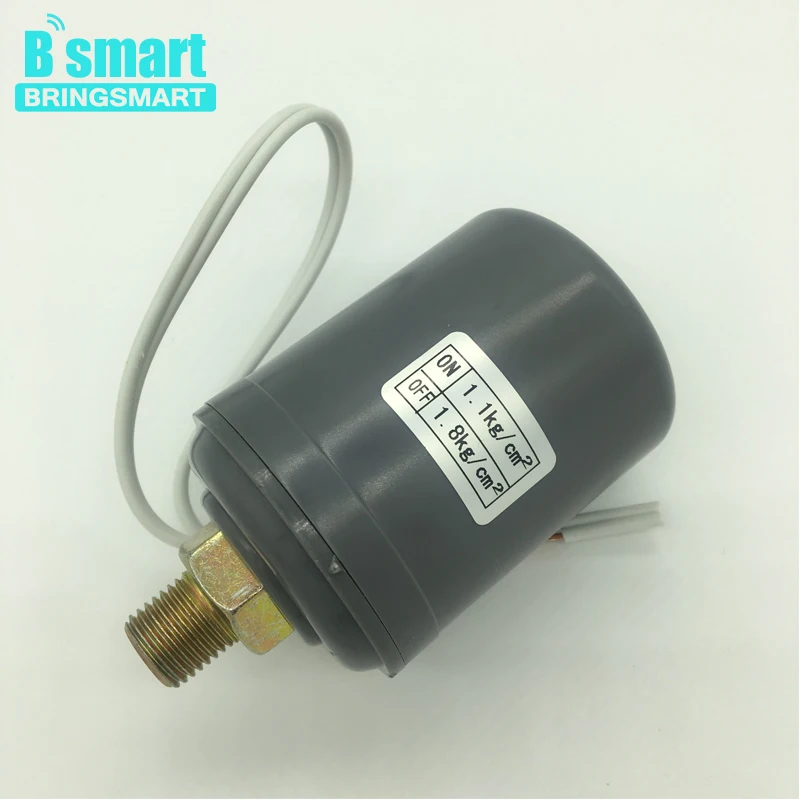

Механическое реле давления воды для включения насоса и насосной станции

На складе

Доставка по Украине

170 грн

340 грн

Купить

Манометр для измерения давления 0-4 бар, 1/4″, диаметр 62 мм. Датчик давления воды в трубе низкого давления

На складе в г. Киев

Доставка по Украине

118 грн

Купить

насос повышения давления воды Насосы+ 15WBX-9

Доставка по Украине

1 784 грн

Купить

Датчик давления воды 6PRESSAC01 Fondital

Доставка по Украине

400 грн

Купить

Датчик давление воды Sime, Beretta, ImmerGas

Доставка по Украине

350 грн

Купить

Насос для повышения давления воды Rudes 1.5 атм.

Доставка по Украине

2 175. 20 грн

Купить

Насос для повышения давления воды Sprut GPD 15-9A

Доставка по Украине

2 392.80 грн

Купить

Насос для повышения давления воды RONA 15-9A

Доставка по Украине

1 671.20 грн

Купить

Насос для повышения давления воды Alba 15-9A

Доставка по Украине

1 861.60 грн

Купить

Как насосы с регулируемой скоростью и датчики давления могут улучшить работу систем водоснабжения

Об авторе:

Дэниел Маллен (Daniel Mullen) — менеджер по продукции Sensata Technologies. С Малленом можно связаться по адресу [email protected] или по телефону 508.236.3800.

В течение многих десятилетий успешное распределение воды в крупных масштабах было сложной задачей. Теперь, в сочетании с необходимостью архитекторов и дизайнеров застраивать, а не выносить во многих городских районах, инфраструктура водоснабжения стала неотъемлемой частью дизайна здания.

В высотных зданиях обитатели — офисные и фабричные рабочие, жильцы квартир и многоквартирных домов — все чувствительны к сбоям в системе водоснабжения. Люди расстраиваются, если горячая вода для душа и ванны у них перебои или заканчивается, потому что люди на других этажах используют доступную выделенную горячую воду.

Что делать, если горячая вода не сразу начинает поступать? Часто люди позволяют воде течь до тех пор, пока поток, наконец, не нагреется, что может привести к потере большого количества воды, а также энергии, необходимой для перекачивания и распределения воды. Кроме того, постоянное давление воды необходимо для правильной работы бытовой техники, такой как посудомоечные и стиральные машины, а также для промышленного и производственного оборудования.

Задача улучшения механики систем распределения воды в зданиях обусловлена ​​двумя основными потребностями: во-первых, необходимостью повышения эффективности и при этом сокращения потерь воды; и, во-вторых, повысить надежность установленных систем, тем самым повысив удовлетворенность жителей и снизив текущие расходы на техническое обслуживание и ремонт.

Традиционные технологии водяных насосов

В более старых технологиях насосов в крупных промышленных системах водоснабжения обычно используются реле давления, калиброванные для включения насоса, если давление воды падает ниже определенной точки (например, ниже 50 фунтов на кв. дюйм), и отключения, если давление превышает заданный параметр (например, 70 psi). Эта операция хороша до определенного момента, но, по сути, это означает, что насос либо работает на полной скорости, либо не работает вообще. Эти внезапные и повторяющиеся скачки спроса могут привести к проблемам с надежностью и ремонтом. Несмотря на несомненно высокую надежность, старые промышленные системы также были дорогими и неэффективными.

Новые альтернативные решения для водяных насосов

Поэтому разработчики насосов и систем водоснабжения искали новые альтернативные решения. Первыми среди них являются новые насосы с регулируемой скоростью (VSP).

VSP используют частотно-регулируемый привод (VFD) или привод с регулируемой скоростью (VSD) для постоянной оптимизации скорости насоса и потребляемой мощности при поддержании постоянного давления на выходе насоса. В таких сценариях датчики давления необходимы. Датчик давления измеряет выходное давление и преобразует данные в электрический сигнал, который частотно-регулируемый привод использует для регулировки скорости насоса. Датчик давления может быть выполнен как неотъемлемая часть конструкции насоса или может быть установлен снаружи как часть общего решения.

Во многих случаях реле высокого давления также используется для предотвращения избыточного давления насоса. Дополнительный датчик давления также может быть установлен на входе насоса для контроля эффективности.

Преимущества водяных насосов с регулируемой скоростью

Преимущества датчиков давления водяных насосов в современной конструкции ВСП можно разделить на три ключевые области: эффективность, надежность и удобство использования:

  • Надежность более низкие скорости и не работают в цикле стоп/старт. Таким образом, нагрузка на насос снижается, что обеспечивает большую надежность, более длительный срок службы и меньшее время простоя. Это, в свою очередь, означает более низкую стоимость обслуживания.
  • Эффективность — Доказано, что насосы, в которых используются преобразователи частоты в сочетании с датчиками давления для поддержания постоянного выходного давления, более эффективны. Действительно, испытания показали, что они на 30 % эффективнее «традиционных» технологий (Институт гидравлики, Europump и Министерство энергетики США, 2004 г.).
  • Пользовательский опыт
    — Эффективность и надежность VSP в конечном итоге приводит к улучшению качества обслуживания клиентов. Используя VSP, даже в более сложных условиях, таких как высотные здания, можно поддерживать постоянное и надежное давление воды. Помимо несомненного преимущества более надежного водоснабжения, клиенты также могут легко изменить подачу давления (в зависимости от нагрузки и предпочтений). Цифровой характер технологии также обеспечивает большую связь с Интернетом вещей (IoT), эффективно превращая помпу в интеллектуальное устройство, предоставляющее ключевые данные, на которые можно реагировать в случае выявления проблемы, такой как разрыв трубы или утечки или для определения расхода воды. Используя подключение к Интернету вещей, управляющие зданиями могут удаленно контролировать и регулировать использование воды, а также реагировать в чрезвычайных ситуациях, либо отключая системы водоснабжения для уменьшения разливов, либо выделяя наибольшее давление воды на борьбу с чрезвычайными ситуациями, такими как тушение пожаров на более высокие этажи здания.

Использование и применение насосов с регулируемой скоростью

Традиционно ВСП использовались в более крупных, коммерческих и/или промышленных приложениях, учитывая ранее высокие затраты. По мере снижения затрат и улучшения конструкции, особенно с учетом стоимости и размера электроники в частотно-регулируемом приводе и частотно-регулируемом приводе, VSP стали доступными для более массовых и бытовых приложений.

Этот рост обусловлен не только снижением затрат, но и, что более важно, ростом спроса. Растущая урбанизация в глобальном масштабе, часто в сочетании с недостаточно стабильным муниципальным водоснабжением и требованиями к электроснабжению, означает, что эффективная доставка воды является очень реальной проблемой. Это, в свою очередь, побудило производителей датчиков к инновациям.

Общеизвестно, что трудно поддерживать постоянное давление воды на каждом этаже высотного здания, но именно здесь новое поколение насосов и датчиков вступает в свои права, заменяя неэффективный и непоследовательный традиционный подход к подаче воды через резервуар для воды на крыше. Датчики могут обнаруживать изменения давления воды, чтобы определить, когда насос должен работать больше, чтобы поддерживать постоянное давление, и когда он может сбросить давление, но без крайностей, когда он полностью выключен или полностью включен. Насосы не только работают более эффективно, если они работают с постоянной скоростью, но и менее подвержены отказам, что снижает связанные с этим затраты на текущий ремонт и техническое обслуживание.

Инновационный датчик давления

Sensata предлагает ряд датчиков для использования в промышленных насосах, компоненты которых требуют прочных промышленных корпусов. Например, его датчики давления диапазона 60/70CP проверены для использования в других отраслях промышленности, где требуется надежное перекачивание жидкостей, таких как масло, и с высокой степенью надежности (срок службы 10 миллионов циклов). Они также достаточно надежны, чтобы противостоять потенциально опасным явлениям, таким как скачки давления и гидравлический удар.

В дополнение к датчикам 60/70CP компания Sensata недавно выпустила экономичное семейство датчиков давления (116CP/126CP) для небольших насосов повышения давления в жилых помещениях. Запатентованная конструкция датчика 116CP/126CP основана на надежной и проверенной технологии измерения давления автомобильного класса. Пластиковый корпус датчиков можно использовать в системах питьевой воды, что делает их идеальными для бытовых и других недорогих насосов

Датчик давления преобразует сигнал давления в электронное значение, которое насос VFP использует для управления или поддержания производительности давление. Значение давления, измеренное датчиком, обычно отображается на дисплее помпы, а в некоторых случаях клиенты могут просматривать и контролировать давление с помощью приложения на своем смартфоне или планшете. Кроме того, уведомление может предупредить пользователей о нарушениях и помочь в профилактическом обслуживании.

Водные системы мира нуждаются в улучшении, тем более что водные ресурсы продолжают сокращаться и становятся все более важными. Многие предсказывали, что в связи с глобальным потеплением и изменением климата доступ к чистой питьевой воде станет самым важным элементом жизни в следующем столетии. Все, что мы можем сделать для повышения общей эффективности распределения воды и сокращения отходов, принесет пользу, поскольку население мира продолжает расти и мигрировать в ответ на изменение климата и повышение уровня океана.

Производители, которые разрабатывают и внедряют новые технологии для водяных насосов и датчиков давления, будут играть решающую роль в разработке решений для жилых и коммерческих помещений, повышающих эффективность и надежность системы и помогающих сократить количество отходов и улучшить взаимодействие с пользователем.

Полное руководство по датчику давления водяного насоса

Полное руководство по датчику давления водяного насоса

8 сентября 2021 г.

Существует несколько общих правил для Датчик давления водяного насоса  , который необходимо соблюдать при установке. Чтобы датчик давления имел длительный срок службы и оставался точным на протяжении всего срока службы.

Установка датчика давления водяного насоса

Установка датчика давления водяного насоса  включает подключение к процессу и подключение к сигнальной линии и источнику питания. Таким образом, после установки нужно учитывать несколько требований к условиям эксплуатации.

1. Правила установки датчика давления на линию

Подборку устройств для установки датчика давления лучше проводить на прямых участках, на максимально возможном расстоянии от насосов, запорных устройств, отводов и других элементов трубопровода. линия.

Кроме того, при прокладке питающих и сигнальных линий следите за тем, чтобы в кабельный ввод датчика не попадал конденсат. Кроме того, важно использовать экранированный кабель, если место установки находится рядом с местами. Где линии связи в Датчик давления водяного насоса  мощностью более 0,5 кВт зав.

Измеритель давления газа и датчик давления водяного насоса

Для измерения давления газа датчик необходимо установить максимально близко к магистрали сверху под углом 90°. Кроме того, если это невозможно, то соединительные трубопроводы должны иметь односторонний уклон (не менее 1:10 или ~ 6 o ) от точки отбора давления до датчика.

Если нет возможности установить датчик в верхней части линии, то при установке снизу необходимо установить отстойники в нижних точках. В соединительных трубопроводах собирать конденсат. Кроме того, он также должен иметь односторонний наклон к датчику давления водяного насоса .

Рекомендации по измерению давления пара

При измерении давления пара важно использовать импульсные трубки для снижения температуры, воздействующей на диафрагму. Импульсная труба должна быть предварительно заполнена водой. Это условие актуально, если пар нагревается выше 125  ° C.



Давление жидкости ; Датчик давления водяного насоса

Датчик давления для измерения жидкости устанавливается снизу 90  около  как можно ближе к хребту.





Если это невозможно, то соединительные трубопроводы должны иметь односторонний уклон от точки отбора давления вниз к датчику. Также газосборники в датчике давления водяного насоса должны устанавливаться в самых высоких точках соединительных трубопроводов на датчик давления водяного насоса соответствующий рабочий.

Измерение низкого давления; преобразователь давления водяного насоса

Как правило, на нулевое значение датчиков низкого давления существенно влияет угол наклона датчика. Более того, при производстве нулевое значение выходного сигнала датчика давления приходится на положение с электрическим разъемом вверх.

Если датчик устанавливается на электрический разъем низкого давления 90 не находится под верхом, укажите положение по порядку, в котором устанавливается датчик. После этого в этом положении будет выполняться заводская калибровка.
Более того, уточните эту информацию у производителя датчика давления.

Подключение датчика давления к процессу

При подключении не нужно вкручивать датчик давления насоса в корпус. Подключение датчика к линии осуществляется строго на отведенное место, предусмотренное заводом-изготовителем (шестигранник, рифленое кольцо и т.п.). Причем, при установке не используется пакля, фум-лента.

Если требуется уплотнение, оно обычно поставляется с преобразователем давления. Не устанавливайте датчик давления в замкнутом объеме, который заполняется жидкостью. Точно так же это может повредить мембрану. Если в системе может возникнуть гидравлический удар, важно использовать демпфер гидравлического удара для защиты мембраны датчика.

Рекомендации по датчику давления водяного насоса



Для простоты эксплуатации и обслуживания на датчик давления водяного насоса важно подключать датчики давления через краны или клапанные блоки. Кроме того, это обеспечит простой монтаж и демонтаж с изоляцией датчика от измеряемой среды.

Соблюдение условий эксплуатации

Температура окружающей среды и измеряемой среды, а также параметры вибрации и механических ударов при эксплуатации не должны превышать предельных значений установлен производителем датчика давления.

Как эффективно бороться с отрицательными температурами

В диапазоне отрицательных температур необходимо исключить:
1) Во-первых, накопление и замерзание конденсата для газообразных сред
2) Во-вторых, замерзание, кристаллизацию среда для жидкостей

Для работы с агрессивными средами необходимо подобрать датчик ( датчик давления насоса ), в котором используются материалы, устойчивые к таким средам. Измерительная среда контактирует с ниппелем, диафрагмой и уплотнением датчика давления

Роль контактных датчиков в современных системах автоматики

Современные системы автоматики для промышленности и ЖКХ, погружной контакт широко распространены датчики уровня жидких сред (воды, масла, топлива, сточных вод и др.
