Трап канализационный: виды, характеристики, особенности

Любая канализационная система имеет отверстия для стока воды, которые традиционно закрывают с помощью специальных элементов – трапов. Эти изделия повсеместно используют в жилых и нежилых помещениях.

Трап канализационный с гидрозатвором выполняет несколько функций:

  • отводит воду;
  • отфильтровывает крупные загрязнения;
  • препятствует проникновению неприятных запахов.

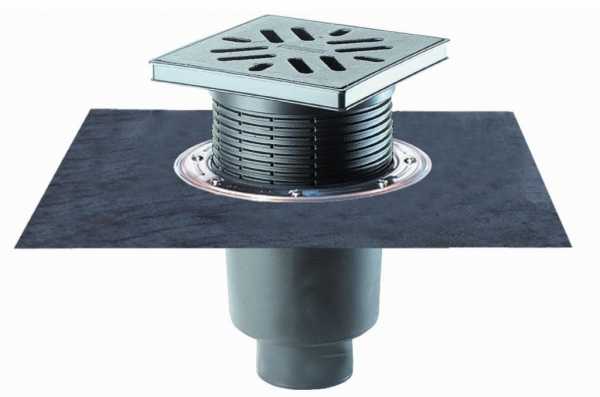

Виды и устройство канализационных трапов

Трапы изготавливают из чугуна, нержавеющей стали или пластика.

Все эти сантехнические изделия могут иметь различное устройство и размеры, но существует определенный набор деталей, из которых они состоят:

  1. Корпус. Представляет собой трубку с уширением в верхней части, напоминающим воронку и выполняющую роль водоотвода.
  2. Лицевая панель (решетка). Является декорирующим элементом конструкции, одновременно выполняющим роль фильтра.
  3. Сифон. Предназначен для предотвращения проникновения запахов, встречается трех видов: с сухим затвором, механическим и гидрозатвором.
  4. Уплотнитель.
  5. Прижимные элементы.


По типу установки трапы бывают горизонтальные и вертикальные. Первые используются чаще, так как обеспечивают более удобный отвод воды. Однако вертикальные имеют значительно большую пропускную способность.

Форма трапов может быть: круглой, квадратной, прямоугольной и др. Диаметр сливного отверстия тоже бывает разным. Для установки на улице их изготавливают из наиболее прочного материала – чугуна.

Как правильно выбрать трап

При выборе сантехнического трапа важно обращать внимание на тип затвора. Если необходимо оформить отверстие для стока в помещении, где слив воды выполняется часто, оптимальный выбор – сифон с гидрозатвором. При редком сливе будет достаточно сухого затвора. Изделия с механическим затвором монтируют в нежилых помещениях.

Важный критерий выбора – направление отвода и его диаметр. Трапы для душа горизонтальной установки оснащаются прямыми или косыми отводами. Вертикальные – направленными вниз. В жилых домах рекомендуется устанавливать душевой трап с диаметром водоотвода 50 мм, их пропускная способность составляет 0,7 л/с. Этого достаточно для бесперебойной работы канализационной системы.

В общественных помещениях потребуются изделия с диаметром отвода 100 мм с пропускной способностью 2,1 л/с. В этих условиях традиционно монтируют трапы из нержавеющей стали.

Особенности канализационных трапов

Пластиковые

Изделия, изготовленные из пластика, устойчивы к агрессивным средам, обладают небольшим весом, долговечны и легко моются. Они пригодны для установки в любых санитарных зонах, в квартирах и частных домах.

Пластиковые канализационные трапы оснащены декоративными решетками, которые бывают съемными и несъемными.

Высота изделия чаще всего составляет от 75 до 180 мм. Форма и узор решетки может быть разной. При монтаже важно учесть, чтобы сливной трап для душа был установлен вровень с полом.

Из нержавеющей стали

Трапы канализационные из нержавеющей стали устанавливают в помещениях, к которым предъявляются высокие гигиенические требования. Эти сантехнические изделия актуальны для медицинских и оздоровительных учреждений, предприятий питания, детских учреждений, бассейнов и др. Из нержавеющей стали изготавливают не только корпус, но и декоративную решетку.

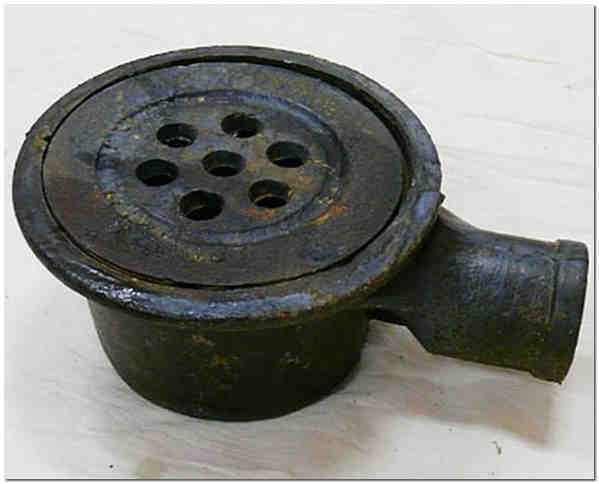

Чугунные

Чугунные трапы самые массивные из этой серии сантехнических изделий. Они используются в помещениях с жесткими условиями эксплуатации.

Увесистые чугунные конструкции нелегко установить, но они просты в уходе и обладают самой большой пропускной способностью.

Из чугуна чаще всего изготавливают канализационные трапы с гидрозатвором. Из большого ассортимента этих сантехнических изделий можно выбрать оптимальное по дизайну и пропускной способности.

Трап чугунный устанавливают в туалетах, прачечных, бассейнах, душевых, профильных лабораториях и других помещениях.

stroyusnulya.com

Канализационный трап, его разновидности и функции

Канализационный трап стоит относительно недорого

Организация системы канализации в доме – это далеко не самая простая задача. Ведь такая коммуникация состоит не только из труб, фитингов и сливного бассейна, но и некоторых дополнительных элементов. Одним из них является канализационный трап. Это устройство применяется в местах, где необходимо быстрое отведение воды. Например, дома их можно найти в ванных комнатах или в душевых кабинах. Сливные трапы монтируются прямо на пол. Именно через них выводится жидкость из помещения.

Содержание статьи

Устройство и функции трапа

Канализационный трап представляет собой простое устройство, которое активно используется для отведения сливных вод. Они используются как в помещении, так и на улице. Без них не обходится ни одна канализационная система.

Канализационный трап обладает отличными эксплуатационными качествами

Сливные трапы могут быть оборудованы гидрозатвором или устройством сухого типа. Наиболее часто используют именно гидрозатворы, Однако в помещениях с повышенным температурным режимом такие элементы не смогут работать полноценно. Поэтому в таких случаях применяются изделия сухого типа.

Трап используется как для ливневой, так и для сантехнической канализации. Они могут различаться по своим особенностям, но основная схема их устройства одинакова.

Какое устройство имеет сантехнический трап:

  1. Основной частью является корпус. Он может быть выполнен из разных материалов.
  2. Герметизирующие элементы. Обычно используются детали прижимного типа.
  3. Сифон с затвором. Это может быть сухое механическое изделие или обыкновенный гидрозатвор.
  4. Лицевая панель. Она представлена в виде решетки.

Канализационный трап выполняет сразу несколько функций:

  1. Такие решетки позволяют подключить сантехнику к канализации. При этом соединение выполняется наиболее качественно.
  2. Это изделие нейтрализует запахи из канализационной системы. Этот эффект как раз и обеспечивает затвор, вне зависимости от того, какой тип он имеет.
  3. Перед тем как жидкость сольется в канализационную систему, необходимо отфильтровать крупные отходы. Эту функцию выполняет решетчатая панель.
  4. Именно через такое устройство вода удаляется в канализационную систему.

Водосточный затвор выполняет разные функции. Его монтаж должен быть запланирован еще при строительстве здания.

Материалы изготовления

Если вы самостоятельно строите свой дом, то очень важно выбрать для него правильный канализационный трап. Для этого необходимо обращать внимание на типы изделий.

Канализационные трапы могут иметь разные размеры. Обычно они выбираются зависимости от своего назначения. Для жилых зданий наибольшей популярностью пользуется воронка диаметром 100 мм.

Канализационный трап продается в специализированных магазинах

Существуют разные типы канализационных затворов. Прежде всего, они различаются по материалам изготовления:

  1. Пластиковые трапы наиболее часто используются в медицинских учреждениях. Они не подвержены коррозии и не боятся агрессивных химических сред. Кроме того, пластмассовый трап имеет небольшой вес, благодаря чему его монтаж существенно облегчен. Несмотря на то что такое изделие изготовлено из полимеров, оно способно выдерживать очень значительные нагрузки.
  2. Чугунный трап – это элемент, которым зачастую оснащаются именно промышленные помещения. Такое изделие обладает большой массой, что существенно усложняет его монтаж. Однако и износоустойчивость со сроком службы чугунного трапа находятся на высоте. Такие трапы нередко обладают возможностью регулировки высоты их положения. Это самый устойчивый к неблагоприятным факторам элемент канализационной системы.
  3. Трап из нержавеющей стали обладает высокими санитарными нормами. Поэтому изделия из нержавейки можно устанавливать не только дома, но и в детских садах, больницах и школах. Стальной элемент легче всего мыть и чистить.

Каждый вариант хорош для конкретного случая. Однако наибольшей популярностью пользуются изделия из нержавейки.

Гидрозатвор и сухой затвор

Канализационный трап не всегда используется в жилых квартирах. Это зависит от разновидности сантехнических коммуникаций, установленных дома.

Например, если стоит душевая кабина без лотка, то без качественного трапа точно не обойтись.

Разновидности канализационных трапов по их положению:

  1. Вертикальный трап обладает большей функциональностью, ведь у него большая пропускная система. Монтаж такого устройства считается наиболее сложным.
  2. Горизонтальный водоотводный трап имеет меньшую пропускную способность. Условия его монтажа проще, поэтому его для жилых помещений используют наиболее часто.
Для монтажа канализационного трапа не нужно обладать особыми навыками

Также канализационные трапы делятся по видам затворов, существует три варианта:

  1. Канализационный трап с сухим затвором представляет собой изделие, внутри которого не скапливается вода. Он может иметь разную конструкцию. Это может быть мембранный, маятниковый, молекулярный и поплавочный элемент. Обычно сухими затворами оснащаются именно пластиковые трапы.
  2. Трап с гидрозатвором представляет собой сифон внутри корпуса. То есть в таком элементе присутствует слой воды, который препятствует проникновению запахов из канализации в помещение. У такого изделия высокие эксплуатационные характеристиками, однако сифон нужно защищать от воздействия слишком высоких температур и периодически производить его замену. Обычно такие элементы канализационной системы изготавливаются из нержавеющей стали или чугуна.
  3. Для комнат с повышенной температурой устанавливаются канализационные трапы с подогревом. Они защищают систему от переохлаждения, которая ведет к разрушению труб из-за образования конденсата и постоянных перепадов температур.

Каждый из этих вариантов применяется в своем отдельном случае. Однако наиболее часто используются канализационные сифоны с гидрозатвором.

Критерии выбора и рекомендации

Чтобы канализационная система работала хорошо, необходимо выбрать правильный водоотводный трап. Для этого нужно знать, на какие параметры нужно обращать внимание при покупке.

Перед покупкой канализационного трапа следует проконсультироваться с продавцом

Как выбрать канализационный трап:

  1. Если вы устанавливаете трап в жилом помещении, обращайте внимание на наличие сифона. Он обязательно должен присутствовать.
  2. Также важна пропускная способность. Изделие должно пропускать не менее полутора литров в секунду.
  3. Для жилых помещений можно выбирать изделия класса А. Обязательно обратите внимание на наличие уплотнителей.
  4. Если вы производите монтаж трапа своими руками, то изделие должно иметь возможность регулировки положения относительно пола. Так будет легче произвести установку.
  5. Также необходимо учитывать диаметр изделия. У хороших производителей в комплекте с канализационным трапом всегда идет инструкция по монтажу.

Канализационные трапы – это очень важные элементы. Они помогут оптимально обустроить санузел в своем доме. Поэтому к их выбору и установке нужно подходить с должной ответственностью.

kanaliza.ru

Трап для душа в полу под плитку: разновидности и секреты установки

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Устанавливая душевую кабину, необходимо продумать качественный поддон. Для этого не обязательно покупать дорогостоящее готовое изделие, попробуйте соорудить простой трап для душа в полу под плитку. Этот вариант сэкономит полезное пространство и защитит от лишних трат.

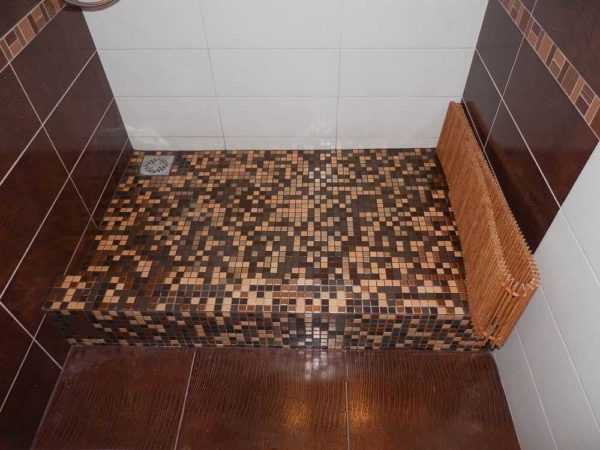

Невидимый механизм встроен в подиум для кабинки

Содержание статьи

Что такое трап для душа в полу под плитку: для чего используется

Конструкция слива для душевой может делаться из разных типов материалов. Для этого подойдет пластик или металл. Данное устройство обеспечивает накопление и вывод воды с пола душевой. Изделие характеризуется простотой устройства, удобством и небольшой стоимостью.

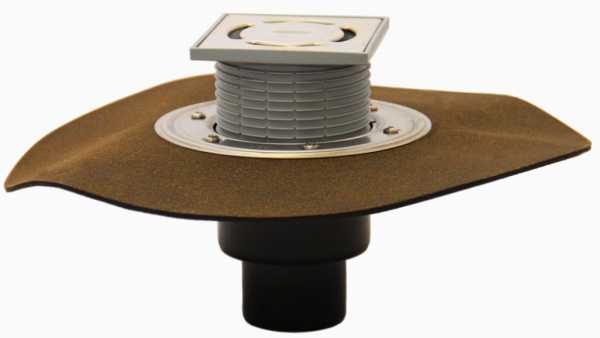

Конструкция водоотводящего механизма

Структура данного изделия предполагает наличие таких элементов:

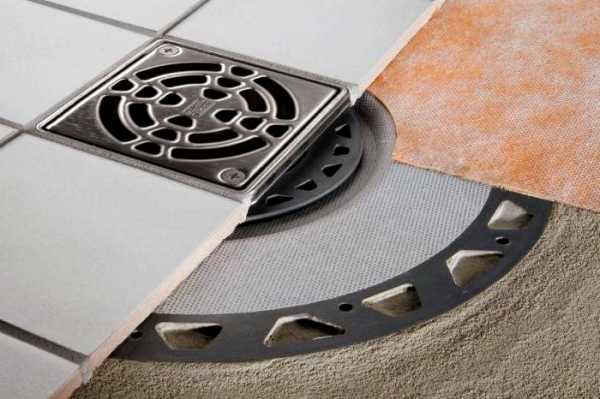

  • воронки для приема воды с фланцем, куда перемещается жидкость. Выходной патрубок располагается внизу изделия;
  • фланец применяется для фиксации мембраны с гидроизоляцией;
  • решетка съемного типа требуется для удержания большущих частиц;
  • сифон, помогающий создать гидрозатвор в сливном механизме. Подобное устройство защищает комнату от попадания зловонных ароматов.

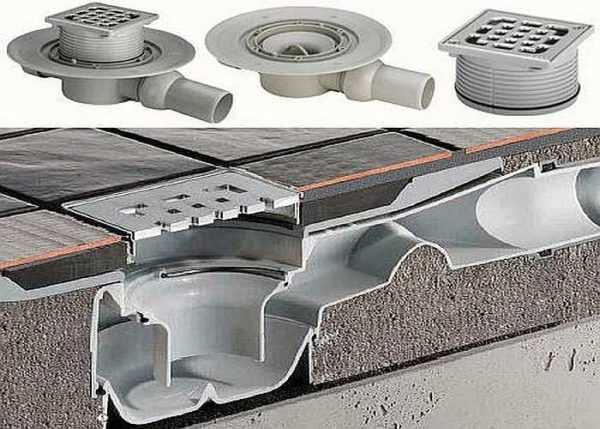

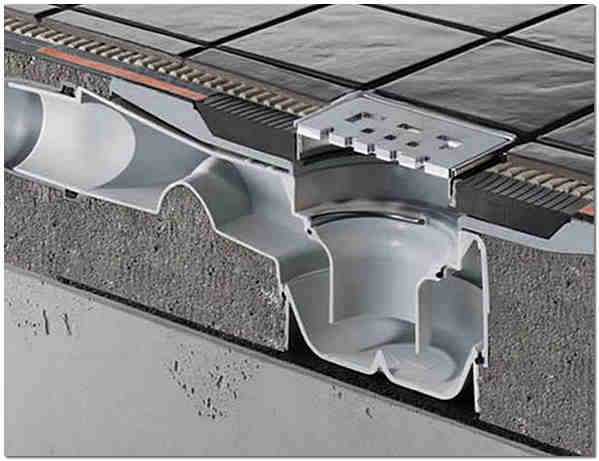

Составляющие водоотвода и изделие в разрезе

Кроме удаления воды и ее сбора трап для душа в полу под плитку удерживает мусор, чтобы не возникло засоров, а также предотвращает прохождение любых запахов.

Разновидности трапов для душа

Функциональные сливные устройства бывают разных видов. Они отличаются конструкцией, конфигурацией и определенной высотой. В зависимости от типа решетки они могут быть также разнообразной формы. Также по типу устройства трапики для слива воды бывают:

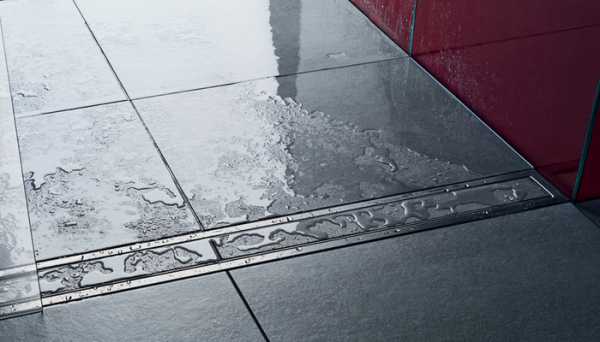

  • линейные используются по краям помещения или в угловых зонах;

Для изделий подобного типа необходим наклон в определенную сторону

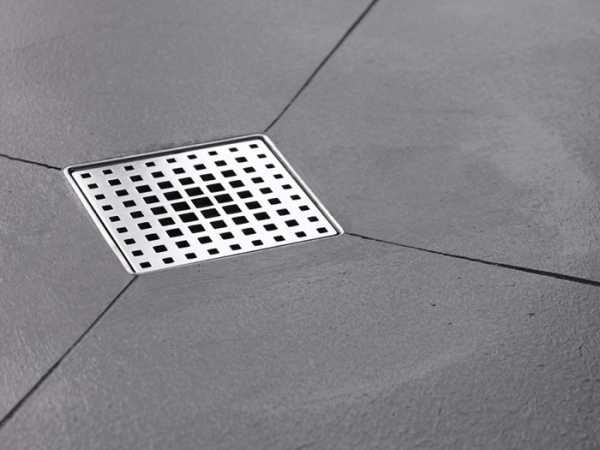

  • точечные размещаются в любой зоне комнаты;

Для точечного водоотвода требуется наклон с нескольких сторон

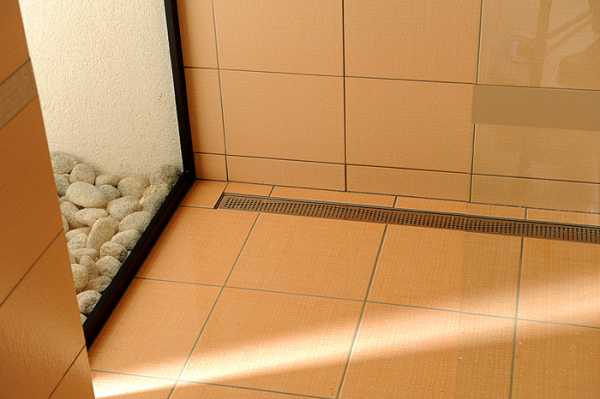

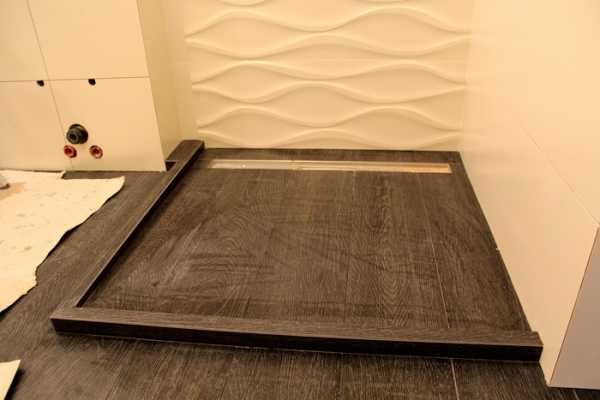

  • пристенные, располагаются вдоль стен.

Подобный вариант отличается удобством

Основным параметром считается высота слива, от него зависит насколько понадобится поднимать уровень пола вокруг душевой.

Полезная информация! При оборудовании обычного гидрозатвора, помните, что, если душем долго не пользоваться, после высыхания воды будут появляться посторонние запахи. Устранить подобную проблему поможет приспособление с сухим затвором.

Размещение трапа

Перед установкой слива для душа в полу под плитку нужно тщательно подобрать подходящее место. Лучше его расположить в самой низкой точке помещения, где собирается стекающая вода. Разместить можно разными способами:

  • в центральной части душевой, с смещением в сторону. При этом наклон выполняется на все четыре стороны;

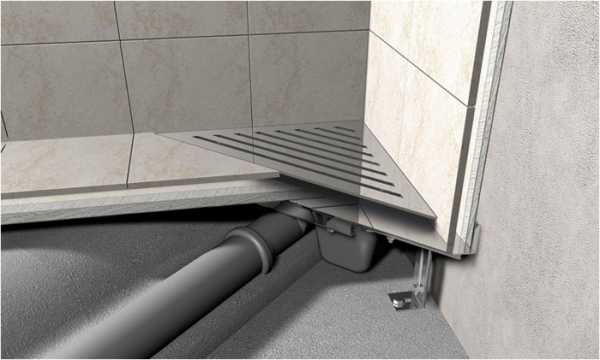

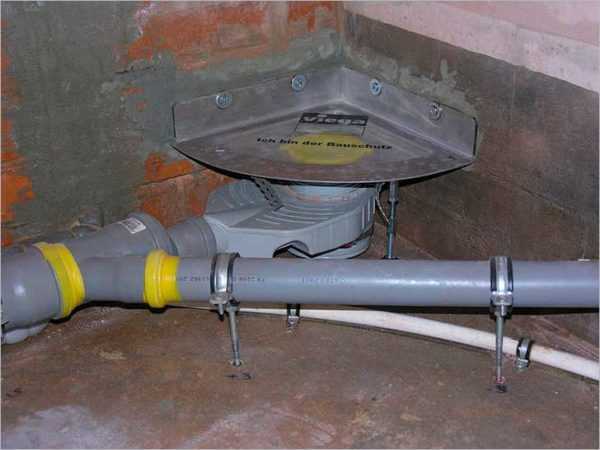

  • при установке углу, наклон делается в двух плоскостях, что обеспечивает сток к одному углу;
  • у стены уклон создается в одной плоскости, в направлении к стоку. Таким образом монтируются отверстия с повышенной пропускной способностью. Они редко засоряются.

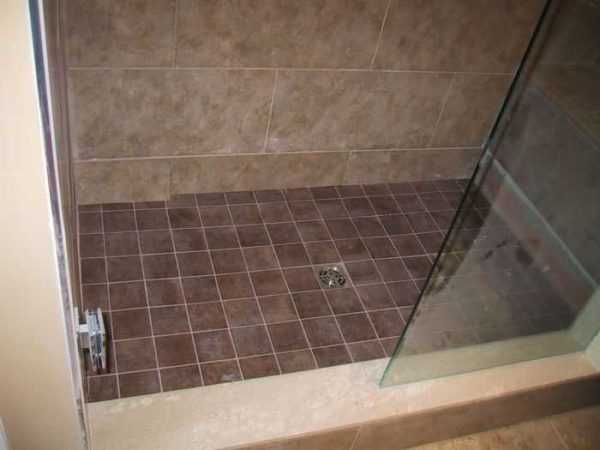

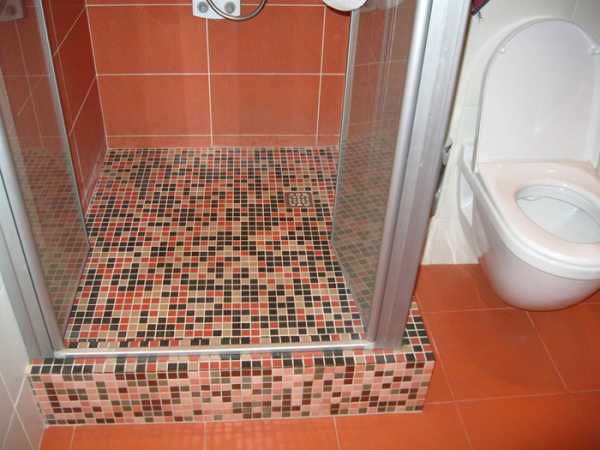

Слив в центральной части с решеткой

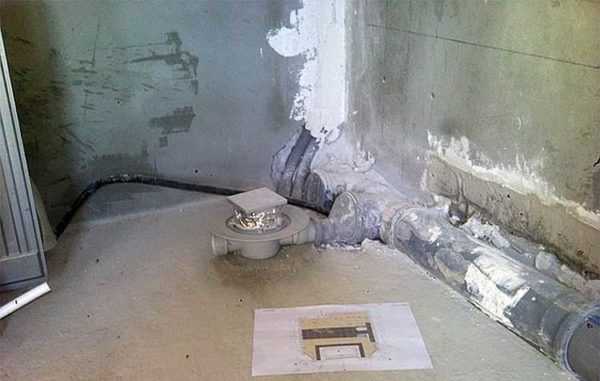

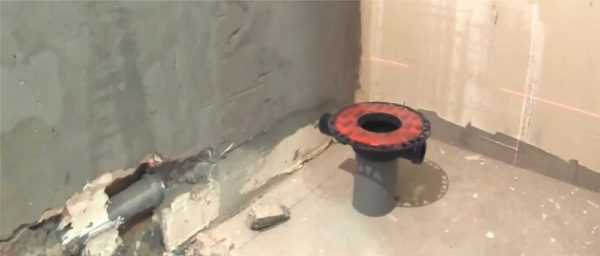

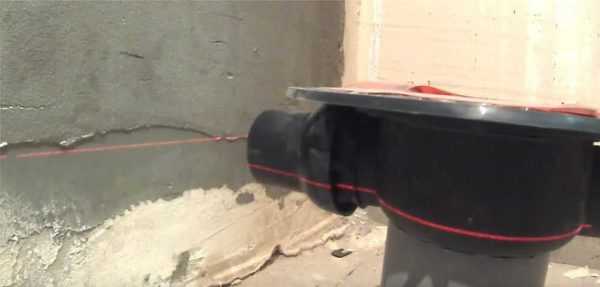

Установка душевого трапа

Помните, что установка конструкции выполняется одновременно с монтажом гидроизоляции всего напольного покрытия в ванной. При создании стяжки понадобятся инструменты для изготовления специального раствора, а также приспособления для распределения состава и выравнивания поверхностей. Это всевозможные шпатели, уровни и специальные терки. Обязательно потребуются маркеры и рулетки.

На схеме отображены основные этапы монтажных работ

Из материала необходимо подготовить цементно-песчаную смесь, пенополистирол для теплоизолирующих работ, мембрана для гидроизоляции, клей и плитка.

Пошаговую укладку трапа для душа в полу под плитку можно посмотреть в таблице

При установке трапика для душа можно приобрести всю систему в строительном магазине. Она включает рейки различной толщины, что помогает упростить работу. Вокруг слива рекомендуется применять специальную влагоустойчивую плитку. Проследите, чтобы решетка не располагалась выше плитки. Места соединения трапа и плитки обработайте герметиком.

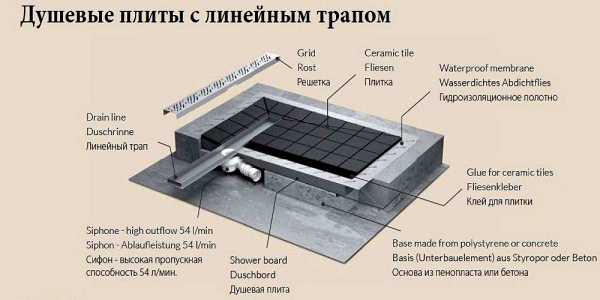

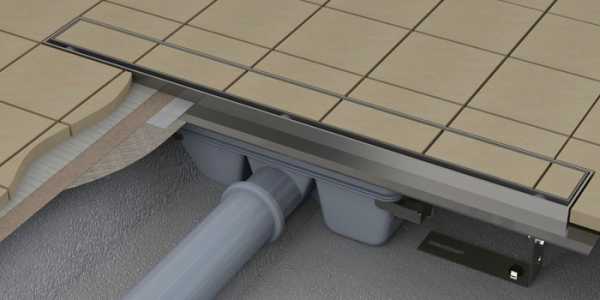

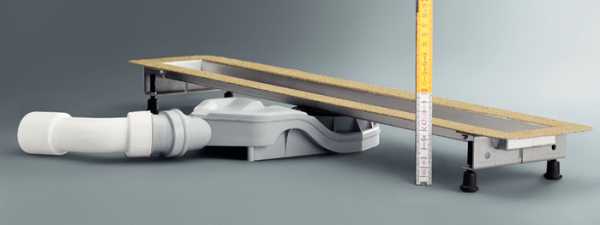

Установка линейной конструкции сливной системы

Как монтировать душевую кабину без поддона на полу

Как сделать душ без поддона в квартире – интересно многим, ведь подобная конструкция имеет множество преимуществ:

  • помогает создать оригинальный дизайн в душевой;
  • обеспечивает легкий доступ к душевой;
  • упрощает процедуру ремонта в санузле;
  • облегчает уборку в помещении;
  • экономит денежные средства.

Значение имеет правильный расчет наклона

В данной конструкции отсутствует высокий поддон, и отток воды производится через установленный сливной механизм. У изделия без поддона есть определенные минусы. Это собирание воды на напольном покрытии и выход собравшейся жидкости при открывании дверей. Если неправильно установить сифон, то может появиться неприятный запах.

Конструкция модели без поддона

В таких случаях рекомендуется установить конструкцию трапа с сухим затвором для душа. Стоит учитывать пропускную способность трапа, которая варьируется от 8 до 16 литров в минуту. Пристенные конструкции могут отводить до 40 литров. Лучше выбрать высокий сифон, который позволит обеспечить большой наклон в направлении к канализации. Отличным решением станет размещение гидрозатвора в середине сифона.

Незаметная водоотводящая конструкция

При оборудовании функционального участка без поддона важнейшим моментом считается проблема водоотведения. Трап выводит жидкость в специальную решетку. Уклон не обязательно делать по всей душевой комнате. Достаточно его выполнить в душевой зоне. Так как решетка трапа отличается компактностью, то можно создать наклон во все стороны. При укладке механизма в углу помещения, можно соорудить уклон на две стороны.

Значение имеет высота трапа. На рынке можно приобрести конструкции высотой 100 мм, которые можно монтировать в небольшие стяжки. Важно правильно выбрать сифон, чем он ниже, тем хуже его пропускная способность.

Соблюдение технологии монтажа позволит создать качественную водоотводящую конструкцию

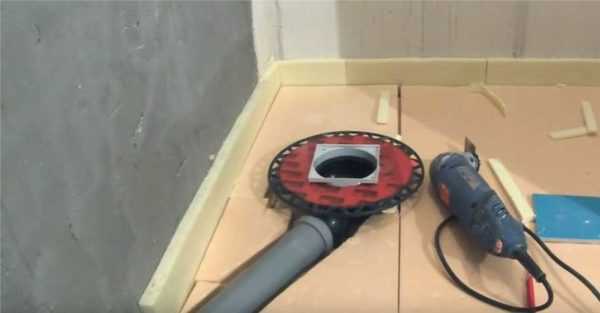

Установка трапов осуществляется до выполнения стяжки. При этом оборудование центрируется с применением уровня. Выполняя стяжку, помните о создании специального уклона. При этом строительная смесь должна полностью покрыть пространство под дренажной системой.

Трап для душа может выполняться в разных конфигурациях

Полезная информация! Помните, что монтаж без поддона выполняется только после тщательных расчетов и проектирования. Для установки трапа требуется не менее 150 мм высоты от пола, включая бетонную стяжку.

Правильный монтаж системы трапа обеспечит качественное и своевременное отведение воды из душевой кабины. При этом многое зависит от выбранного оборудования и правильных расчетов.

Установка трапа для душа




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Виды канализационных трапов и их устройство

Привет всем! В этой статье я расскажу вам про такое нехитрое, но нужное устройство как канализационный трап. Нужен он для отвода воды с пола непосредственно в канализацию. Чаще всего их устанавливают в душевых комнатах и банях, где вода постоянно льется на пол. Давайте рассмотрим их внимательно, чтобы разобраться в том, как они работают.

Устройство канализационного трапа.

Устройство не только должно отводить воду с пола в канализацию, но и удерживать запах, который в ней есть. Делается это двумя основными способами:

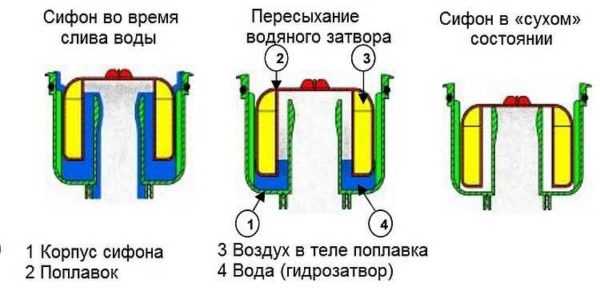

Из рисунка видно, что при сливе воды поплавок приподнимается и вода попадает в канализацию. Когда вода пересохнет, поплавок сухого затвора под действием силы тяжести просто закроет собой трубу и тем самым помешает проникновению внутрь неприятного запаха.

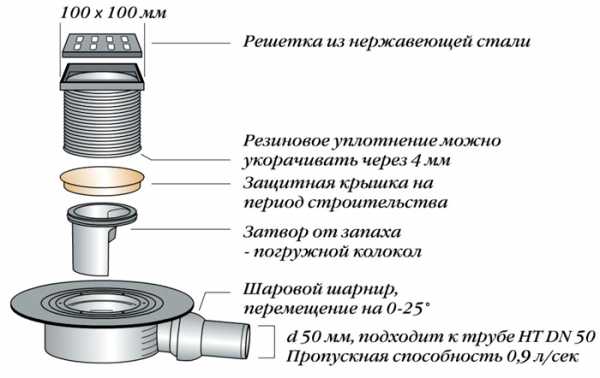

Остальные элементы трапа удобнее всего будет рассмотреть при помощи еще одной картинки:

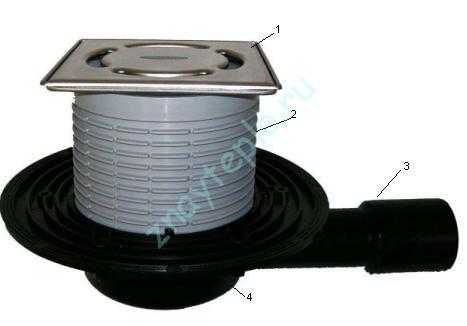

Устройство трапа.
  1.  Решетка — она может быть из пластика или нержавеющей стали. Предназначена для задержания посторонних предметов, которые могут вызвать засор.
  2.  Надставной элемент — нужен для регулировки высоты. Его обрезают под нужную высоту и герметизируют кольцевым уплотнением.
  3. Место подсоединения к канализационной трубе. Может быть различны по диаметру (40, 50 и 110 мм) и направлению (горизонтальное и вертикальное).
  4. Чаша трапа.

Теперь давайте посмотрим более внимательно какие бывают вид трапов.

Виды канализационных трапов.

На современном рынке представлено множество видов и конструкций. Здесь я просто коротко и быстро покажу вам какие они могут быть:

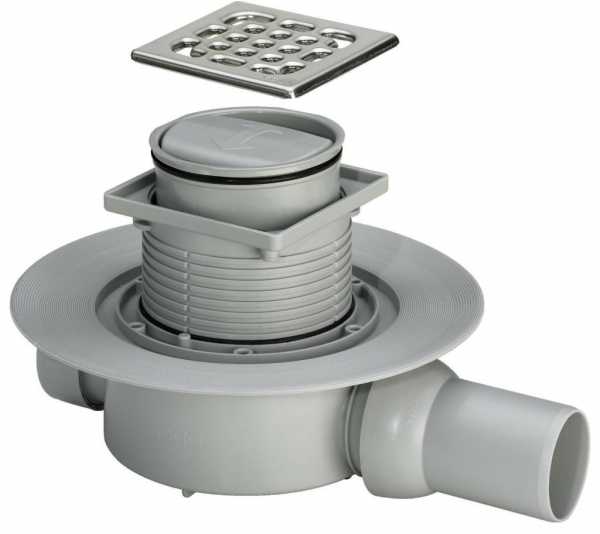

  • Вертикальные — патрубок присоединения к канализации у таких отходит вниз. Выглядят они так:

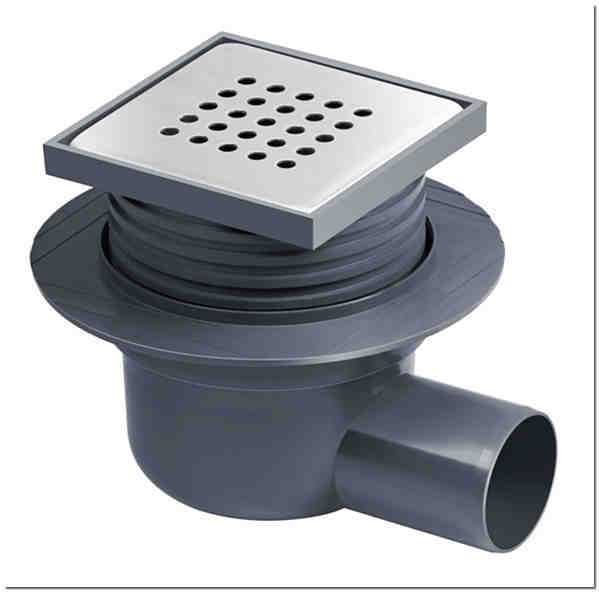

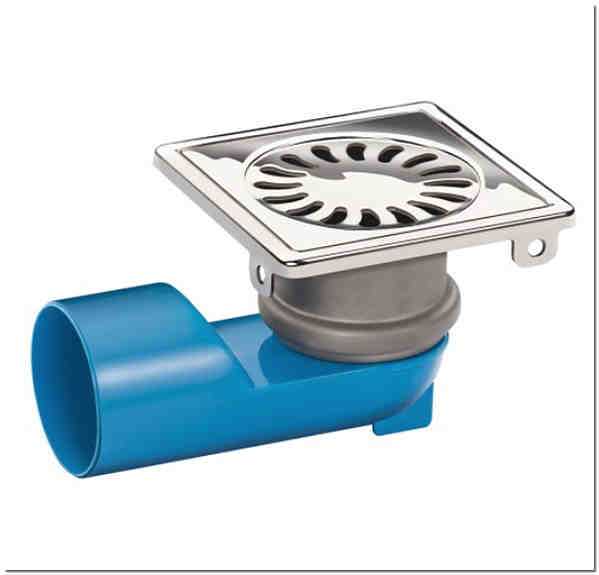

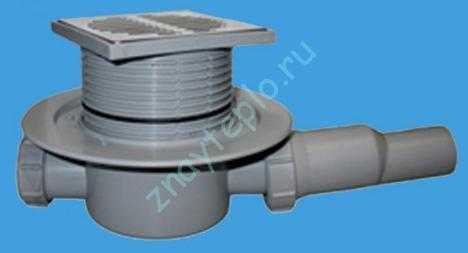

  • Горизонтальные — тут полная аналогия с вертикальными. Разница только в направлении патрубка:

У дорогих моделей горизонтальных трапов патрубок крепится на шаровую опору, что позволяет его немного поворачивать в нужном направлении. Эта фишка может сберечь вам много нервов при монтаже.

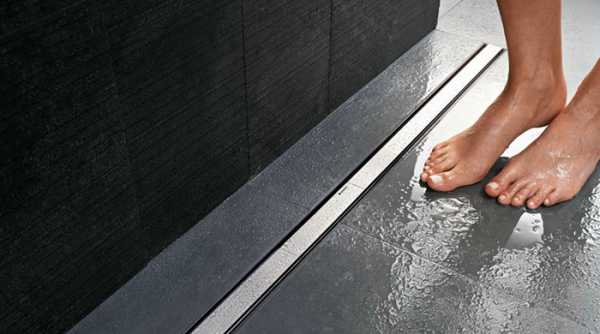

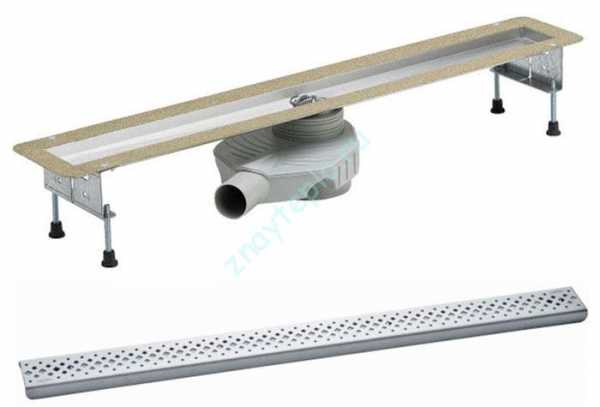

  • Линейные (душевые желоба) — имеют вытянутую в линию решетку. По своей сути являются разновидностью горизонтальных. Отличаются от последних более высокой ценой и привлекательным дизайном.

Выбор конкретной разновидности зависит от того, как в вашей душевой пролегают трубы и какую высоту стяжки вы собираетесь сделать. Тут следует руководствоваться соображениями удобства, которые для каждого объекта могут быть своими.

Выбор трапа в магазине.

В заключение этой короткой статьи я расскажу о том, как выбирать эти простые, но нужные устройства. Если вам нужна недорогая горизонтальная или вертикальная модель, то тут все просто. Качество литья будет видно и чувствоваться на ощупь, поэтому покупайте тот, который вам понравится визуально. Лучше, конечно, отдать предпочтение европейскому производителю, но и среди российских можно найти достойные образцы.

А если вы хотите купить желоб, то тут я рекомендую приобретать только европейскую продукцию. Уровень качества там значительно выше, чем у дешевого китайского и местного производителя. Правда, цены могут кусаться. Особенно на немецкие или британские изделия. Чтобы не обанкротиться на этом деле, предлагаю выбрать среди польских или чешских производителей. Там соотношение цена/качество будет оптимальным.

На этом я заканчиваю статью и жду ваших вопросов в комментариях. Не забывайте делиться понравившимися вам материалами в социальных сетях!

znayteplo.ru

Пол со сливом: устройство, установка сливного трапа

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Виды сливных трапов

Содержание статьи

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

  • Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

    Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

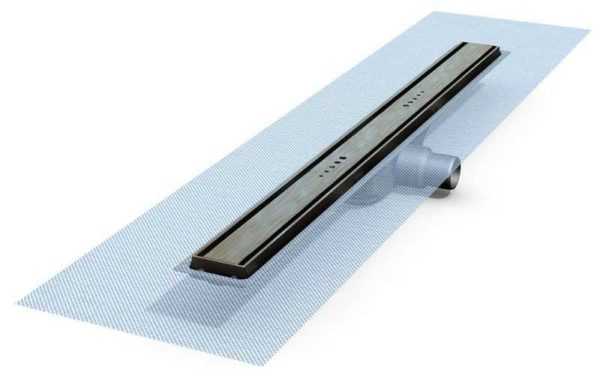

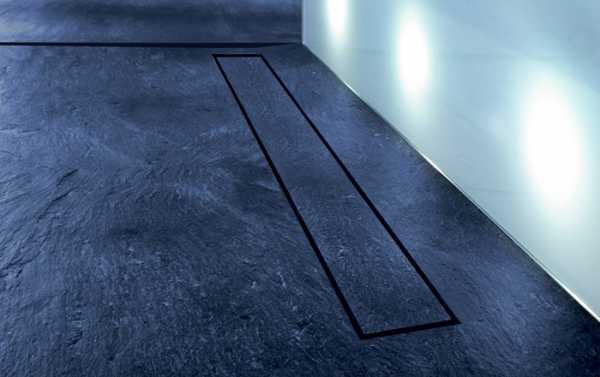

  • Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.

    Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

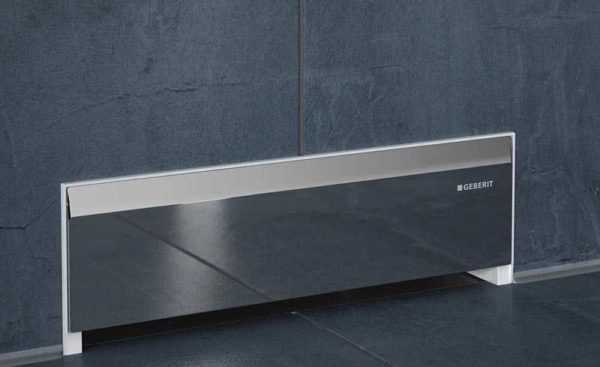

  • Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

    Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

  • Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.

    Принцип действия сухого затвора в сливном трапе

  • Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.
  • Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.

    Принцип работы «сухого» затвора

  • Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

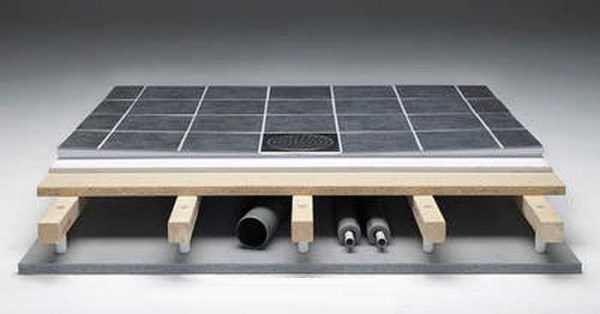

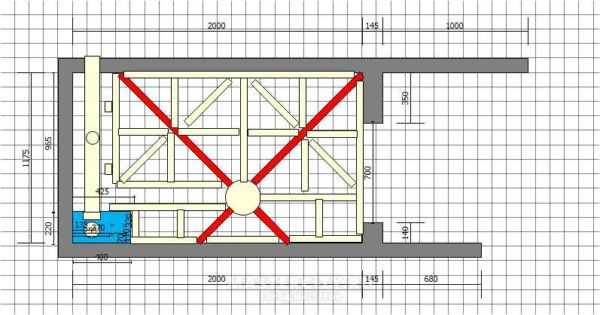

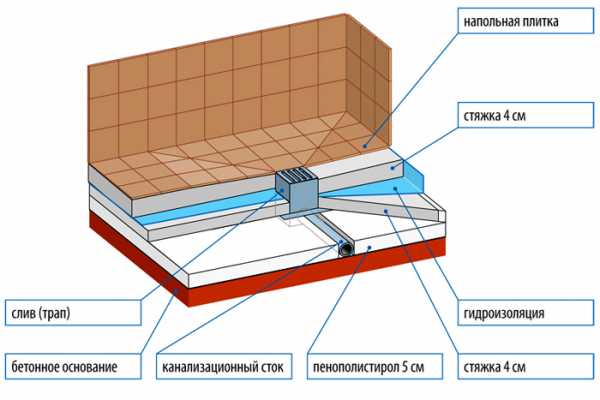

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см.  Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

    Подготовлены направляющие для заливки стяжки

  • Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
  • Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

    Примерная схема расположения лаг «конвертом»

  • Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

    Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Критерии выбора

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Пол со сливом: порядок работ

Хоть конструкции трапов разные, все модели монтируемые в пол, устанавливаются по одному принципу — последовательность работ одинаковая.

Намного приятнее в душе стоять на теплом полу, потому пол со сливом чаще всего делают со слоем теплоизоляции. Лучший теплоизоляционный материал для этого — экструдированный пенополистирол большой плотности. Он не впитывает воду, не гниет, имеет отличные теплоизоляционные характеристики, нормально переносит нагрузки (вес стяжки и плитки выдержит без проблем).

Сделать пол со сливом в душевой можно своими руками

Работать удобнее с нивелиром (лазерным уровнем), имеющим функцию построителя плоскостей. Он намного облегчит работу.

Подготовительные работы

Первым делом выводят от канализационного стояка отвод, куда будет стекать вода. Канализационную трубу кладут с требуемым уклоном (2 см на 1 метр), раструб располагают в предполагаемом месте подключения трапа. После того как канализационный выход установлен, берут трап, делают предварительную разметку — надо на стенах душевой кабины отметить высоту стяжки:

  • Устанавливаем нивелир так чтобы он отмечал ось выведенной канализационной трубы.

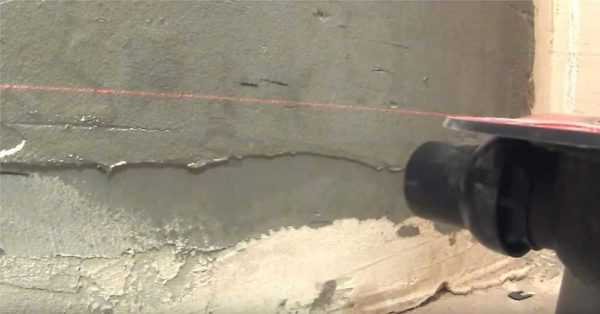

  • Выставляем трап так, чтобы его ось была примерно на 1,5 см выше оси канализационной трубы (смотрите фото).

    Ось трапа должна быть чуть выше оси канализационной трубы

  • После этого поднимаем луч нивелира на высоту установки решетки трапа (с учетом того, что будет устанавливаться еще решетка — добавьте ее толщину).
  • Так как для нормального стока воды требуется уклон. Его делают 1-2 см на метр длинны. От имеющейся линии решетки трапа вверх откладываем требуемое расстояние расстояние.

    Отмечаем линию укладки стяжки на стенах

  • По найденной отметке выставляем луч нивелира. Это и будет уровень стяжки, который надо выдержать вдоль стен. Можно эту линию очертить карандашом или маркером.

Теперь можно измерить высоту, на которую надо будет поднять пол в душевой кабине. Во многом она зависит от параметров трапа (его высоты). Исходя из полученной цифры, надо будет планировать слои стяжки и их толщину.

Определение толщины слоев стяжки

Обычно исходят из того, что укладывают в стяжку пенополистирол толщиной 5 см. Минимальная толщина стяжки — 3 см (больше можно, меньше — нет). Это в центре возле слива, к краям она становится толще (создается требуемый уклон). От имеющейся линии высоты стяжки откладываем вниз полученную цифру (складываем толщину пенополистирола и стяжки). На этот уровень надо будет вывести черновую стяжку.

От имеющейся высоты стяжки откладываем вниз толщину утеплителя и ЦПС

Черновую стяжку для снижения нагрузки делают из легкого бетона. Это может быть пенобетон или керамзитобетон. Можно минимизировать мокрые работы. Для этого на недостающую высоту можно выложить пеноблоки, скрепить их армирующей сеткой. Поверх можно залить ЦПС слоем в 3 см.

При устройстве такого основания, вдоль стен необходима демпферная лента. Так как при наличии пенополистирола или любого другого утеплителя, пол может немного проседать, его надо делать несвязным со стенами. Для этого и нужна демпферная лента. Она выставляется по периметру основания. По высоте она должна быть на 1-2 см выше всех слоев.

Можно использовать специальную демпферную ленту, можно тонкий пенопласт (толщиной 1 см или меньше). Подойдет даже гофрокартон. Остатки ленты затем срезаются вровень со стяжкой. Свою работу она выполнила — у нас получилась плавающая плита.

Залитая стяжка должны выстоятся минимум неделю — бетон должен набрать не менее 50% прочности. После этого можно продолжать работы.

Гидроизоляция

Чтобы пол со сливом не протек, в душевой кабине необходима хорошая гидроизоляция. Ее лучше сделать многослойной. Один из слоев можно сделать на этом этапе.

Используют обычно обмазочную гидроизоляцию. Это может быть битумная мастика или специальная гидроизоляция для бассейнов. Она наносится кистью в несколько слоев, с заходом на стены не менее 30 см. Данные мастики образуют на поверхности эластичную водонепроницаемую пленку без швов и стыков. Такой вид гидроизоляции отличается высокой надежностью.

Особое внимание стоит обратить на обработку углов. Их даже можно проклеить полосой из рулонной гидроизоляции (типа Гидроизола и т.п.). Первый слой обмазочной гидроизоляции нанести на стены, затем проклеить стык стены и пола рулонной гидроизоляцией (посадить на тот же состав), а сверху — еще один слой нанести.

Более надежна многослойная гидроизоляция

Для тех, кто любит делать все с запасом прочности, первый слой гидроизоляции можно уложить даже под первую корректирующую стяжку. Все правила остаются такими же, как описаны выше.

Вместо обмазочной гидроизоляции можно использовать рулонную. Но укладывать ее все равно придется на битумную мастику, хорошо промазывая и прижимая швы. Заход на стены примерно такой же — около 30 см. Если ширины одного рулона не хватает, полотнища укладывают с перехлестом в 15 см, их хорошо промазывают мастикой.

Выбор места для установки сливного трапа

Чтобы плитка на полу душевой кабины выглядела, как минимум, нормально, сливную решетку лучше расположить симметрично относительно плитки. Потому предварительно, на сухую, раскладываем плитку на полу (с учетом швов). При раскладке на забудьте отступить немного от стен — на толщину плитки и клея.

Совсем не обязательно делать слив по центру — его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Далее выбираем положение трапа так, чтобы все смотрелось и, при этом, надо было делать минимум подрезок. Они мало того что отнимают время, так еще и портят вид.

Установка трапа и утеплителя

Следующий этап — установка трапа и укладка теплоизоляции. На выбранное место ставится трап, он подключается трубой к выводу канализации (при монтаже не забывайте про уклон). После этого укладываются плиты утеплителя. Он подрезается так, чтобы можно было обложить установленный трап. По периметру также необходима демпферная лента. На этот раз ее лучше сделать тоже из пенополистирола, но толщину взять меньше -2-3 см достаточно. На этом уровне пенополистирол еще будет предотвращать отвод тепла в стены.

Установка трапа

Стыки пенополистирола проклеиваются скотчем (чтобы влага из бетона не вытекала). Если есть большие щели, их можно плотно забить обрезками, а потом заклеить.

Заливка стяжки

На уложенный утеплитель укладывают армирующую металлическую сетку. Достаточно готовой сетки из стальной проволоки диаметром 3 мм и шагом 10 см. Ее вырезают по размеру, укладывают на пенополистирол. Далее приступают к установке маяков.

Пол со сливом надо делать с уклоном в сторону слива. Для этого надо выставить планки-маяки. Можно использовать стандартные маяки (в строительном магазине) или деревянные планки. Их устанавливают так, чтобы их поверхность задавала требуемый уклон.

Когда подготовительные работы закончены, чашу трапа ориентируют вдоль стен. Сделать это можно при помощи угольника. Заодно необходимо выровнять замеры так, как вы определялись при примерке.

Заливают пол со сливом и установленным трапом обычным цементно-песчаным раствором (на 1 часть цемента марки не ниже М400), 3-4 части крупнозернистого песка. Чтобы придать покрытию водоотталкивающие свойства, можно добавить соответствующие присадки.

Залитый раствор оставляют «дозревать». На этой уходит обычно 28 дней. При этом надо за стяжкой ухаживать: поддерживать стабильную влажность, из бегать понижения температуры (оптимально — в районе +20°C), попадания прямых солнечных лучей. Проще всего накрыть кусок рогожей (старым мешком) и/или пленкой. Первые 4-5 дней поверхность надо ежедневно смачивать. Делать это удобнее на рогожу — не остается следов от капель. По прошествии 28 дней, можно завершать отделку — укладывать плитку.

stroychik.ru

Канализационный трап — как он устроен, виды и монтаж системы

Одним из обязательных элементов канализационной системы является трап. Установленный в сливное отверстие, он служит не только для отведения сливной воды в канализацию, отфильтровывая при этом крупный мусор, но и для предотвращения попадания неприятных запахов из труб в помещение. Конечно, если при его выборе и установке все было сделано правильно.

Устройство

В систему канализационного трапа входят:

  1. Внешний корпус, представляющий собой воронку для приема воды. Через него отработанная вода сливается и отводится из помещения.
  2. Сифон, снабженный съемной решеткой. Его встраивают в корпус для предотвращения попадания в канализацию крупного мусора. Также сифон оборудован гидрозатвором, препятствующим проникновению запахов из канализации.
  3. Отвод с муфтой, с помощью которого устройство крепится к трубам канализации. Расположен снизу корпуса.

Также к комплекту прилагаются различные уплотнители или прижимные устройства, при помощи которых обеспечивается максимальная герметичность всей системы.

Виды

Существует несколько видов канализационных трапов. Они могут отличаться несколькими параметрами, например, материалом изготовления.

Пластик

Устройства из этого материала наиболее популярны и широко используются даже в санитарных помещениях. К преимуществам пластиковых систем относят их долговечность и устойчивость к значительным нагрузкам. Кроме того, они не подвержены воздействию различных химических веществ и агрессивной среды. Малый вес пластика облегчает и установку устройства.

Такие изделия могут быть декорированы съемными или несъемными решетками. А их высота чаще всего варьируется от 75 до 180 мм.

Чугун

Такие канализационные трапы чаще всего устанавливаются на крупных предприятиях промышленности. Но также подходят для душевых кабинок, бассейнов, туалетов, лабораторий и т.д. Среди несомненных плюсов – долговечность и значительная пропускная способность.

При этом чугунные системы очень тяжелые, что затрудняет их монтаж. Однако в настоящее время некоторые производители пытаются устранить данный недостаток, делая трапы из чугуна компактнее и легче.

Сталь

Самый подходящий материал для установки в помещениях с повышенными требованиями к соблюдению санитарных норм (лаборатории, больницы и т.д.).

Трапы из нержавеющей разновидности легко очищаются и довольно просто монтируются.

Тип установки

Помимо этого, трапы могут отличаться по типу установки:

  1. Вертикальные. Имеют гораздо большую пропускную способность и используются при подводе канализации.
  2. Горизонтальные. Удобны в использовании как в частных домах, так и в квартирах многоэтажек. Слив при таком варианте соединяется с трубами посредством бокового (горизонтального подвода).

Могут быть различия и по форме верхней решетки, которая бывает круглой, квадратной, прямоугольной.

Кроме того, трапы для душевых кабин могут быть регулируемыми. Такая система позволяет корректировать длину слива, «подгоняя» ее под толщину основания напольного покрытия.

Что учесть при выборе?

К выбору канализационного трапа стоит подходить очень ответственно, так как в случае поломки произвести демонтаж и переустановку будет довольно затруднительно – для этого необходимо будет разобрать пол, убрать стяжку. При этом материал большого значения при выборе не имеет.

Первое, что учитывается при выборе, это количество стоков. Именно этот параметр определяет размер трапа. Для обычной душевой кабины, например, подойдут средние экземпляры.

Важно! Устанавливаемая система должна пропускать не меньше 1,2 литров стоков в секунду.

Также необходимо обратить внимание на направление отведения сточных вод и размер труб, куда будет подсоединяться система.

Монтаж системы

Для установки системы советуют приглашать специалистов. Однако если принято решение о выполнении работ самостоятельно, то необходимо четко следовать инструкции, прилагаемой к трапу.

Начинается процесс монтажа, как правило, с рытья траншеи. Ее ширина должна превышать размер труб системы (отступ должен быть не менее 50–100 мм с каждой стороны). Подготовив канаву, прокладывают запланированные каналы.

При этом важно помнить о соблюдении определенного уклона, чтобы вода стекала в отведенное для этого место.

Укладывая трубы и устанавливая систему трапа, надо следить за тем, чтобы все элементы точно подходили друг к другу и надежно стыковались между собой.

В завершение вся система посредством выпускного канала должна быть подсоединена к канализации.

Когда все готово, траншея выстилается гидро- и теплоизоляционными материалами. А после проверки правильности сборки всех соединений приступают к заливке. Для этого можно использовать цемент либо эпоксидный состав. Ими заполняют все пространство вокруг каналов, тщательно следя за тем, чтобы не сместить ни один элемент.

В завершение на выровненную поверхность стяжки укладывается напольное покрытие.

mirotoplenie.ru

Зачем нужен трап для душа с сухим затвором



Такое сантехническое оборудование, как гидрозатвор повсеместно используется в быту. Основная функция гидрозатвора заключается в предотвращении проникновения неприятных запахов и зловоний из канализационной системы. Должным образом выполнять свои функции гидрозатвор способен только при определённом уровне воды, в связи с этим ему требуется регулярное наполнение водой.

Однако не редким явлением выступает пересыхание воды в гидрозатворе. В таком случае неприятному запаху из канализационной системы ничего не препятствует для проникновения в помещение. Во избежание неприятных запахов следует использовать сухой затвор для душа, ванной, поддона или слива в полу.

К основным причинам пересыхания гидрозатвора относятся:

  • Высокая температура окружающей среды в помещении;
  • Нерегулярное пользование водой;
  • Срыв гидрозатвора (случается в системах с узкими канализационными трубами до Ø50 мм)

Оптимальным решением в данной ситуации является сухой трап для душа. В каталоге интернет-магазина сантехники «СанКомф» присутствуют модели трапов как с гидрозатвором или с сухим затвором по отдельности, так и комбинированные трапы - это два в одном: и сухой трап и гидрозатвор. Сухой затвор для душа может быть оснащен пружинной мембраной, которая открывается даже при малом давлении воды, и перекрывает отверстия слива в отсутствие. Поплавковый механизм в трапах для душа служит для профилактики пересыхания гидрозатвора

Установив у себя дома сухой затвор для душа, Вы даже не вспомните о недавно доносившихся канализационных запахах. В некоторых гидравлических затворах встроены обратные клапаны. Они полностью преграждают путь назад стокам и, к тому же, благодаря ему по трубам никогда не проникнут грызуны. Изготовляются такие трапы только из материала высокого качества на установках с использованием современных технологий изготовления. В связи с этим качественная и надёжная работа при их изготовлении гарантирована.

Производители и специалисты сферы сантехнического оборудования прогнозируют популярность именно сухих трапов и трапов комбинированного типа, ввиду их большей надежности и, как следствие – популярности. Сухой трап для душа сможет уберечь Вас от неприятных запахов из системы канализации в любых условиях, а значит Вы надолго сможете забыть данном неприятном явлении. Кроме душевых, ванн и санузлов, сухие затворы могут использоваться в других помещениях (банька, сауна) или же для обеспечения работы дренажной системы

www.sancomf.ru

Что такое трап в сантехнике – Трап канализационный: виды, характеристики, особенности

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
