Чем проходной выключатель отличается от обычного

Перейти к списку

Все статьи /

tesli тесли выключатель проходной выключатель обычный выключатель

На первый взгляд, разницы как таковой нет между выключателем и переключателем. Но она есть, и ощутимая.

Выключателем именуется двухпозиционное коммутирующее устройство, имеющее пару нормально-разомкнутых контактов. Функциональное его предназначение – коммутация нагрузки в электросетях напряжением 220 В. Обычным выключателем нельзя отключать токи КЗ (короткое замыкание), так как в конструкции его отсутствует устройство для дугогашения. Для этого существуют автоматические выключатели, но это уже совершенно другой вид электрических аппаратов.

Переключатель названий имеет несколько. Наиболее часто его именуют дублирующим, переходным либо перекидным выключателем (переключателем).

Переключателем может коммутироваться одна сеть на несколько либо несколько сетей на несколько. От простого выключателя от внешне практически не отличим, но контактов имеет больше. У одноклавишного переключателя контактов, к примеру, три, у двухклавишного – целых шесть. Вторая разновидность – это, по сути, сдвоенный переключатель, где объединена пара независимых переключателей.

Главным различием проходного выключателя от обычного является возможность первого выполнять функцию переключения, что делает его в некоторых случаях более удобным. Проходные выключатели могут использоваться по одиночке в качестве обычного, так и в паре друг с другом, что расширяет возможность их использования. Однако более сложная конструкция выключателя увеличивает количество деталей, а, следовательно, поднимается цена.



Все выключатели и переключатели Вы можете найти в нашем каталоге.


Другие статьи

Как управлять освещением в доме

Световые приемы и оборудования, которые помогут повысить качество жизни и улучшить самочувствие.

Светотехника Управление светом Arlight

Все статьи   /

Выбираем подсветку для рабочей зоны на кухне

Дополнительное освещение рабочей поверхности на кухне — необходимый элемент, без которого невозможно представить комфортную и функциональную кухню.

Светотехника Подсветка Arlight

Все статьи   /

Обзор магнитных трековых систем бренда Arlight

Магнитные системы от Arlight, которые помогут вам воплотить самые яркие идеи.

Arlight Светотехника Трековые светильники

Все статьи   /

Новый уровень модульного оборудования – ARMAT IEK

Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.

IEK ARMAT

Все статьи   /

Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения

Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.

дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры

Все статьи   /

Электрощит для квартиры и частного дома: основные отличия

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире

Все статьи   /

Чем отличаются выключатели проходной, обычный и перекрестный

   Помнится, еще за времена Союза выбора выключателей практически не было. Хотя, конечно, к их качеству никаких претензий нельзя выдвинуть. На сегодняшний день дело состоит совершенно по-другому ассортимент просто колоссальный. При этом, как по дизайну, по фирмам-производителям, так и по функциональности. Именно о функциональности пойдет речь в данной статье. В общем, в случаи, если Вам необходимо купить выключатели для квартиры, дома или же офиса, для правильного выбора необходимо немного разобраться с их возможностями. Говоря глобально, все выключатели можно поделить на три вида, а именно:

  • обычные,
  • проходные,
  • перекрестные или же по-другому сказано промежуточные.

На первый взгляд отличить их просто невозможно, однако функциональность данных выключателей сильно разнится.

Обычные выключатели

   С обычными выключателями знаком каждый из нас. И ни для кого не является секретом, что они бывают, как одно- и двух-, так и трехклавишные. Конечно, встречаются и обычные выключатели, у которых количество клавиш больше, но это, как исключение, чем правило. Что же прячется за количеством клавиш? А дело все в том, что каждая отдельная клавиша служит выключателем для одной электрической точки. К примеру, у Вас в квартире висит одна люстра с тремя и больше лампочками, и Вы желаете, что бы была возможность их включать посекционно. Именно в таком случаи необходимо купить обычный выключатель с таким количеством клавиш, на сколько Вы желаете разбить секций освещения. Так же можно предложить такой пример: освещение в частном доме, когданеобходимо сделать с одной точки возможность включать свет в коридоре, на улице, и в гараже. В таком случаи также подойдет обычный треклавишный выключатель. В принципе, на сегодняшний день, в продаже есть специальный рамки, благодаря котором Вы без труда сможете объединить практически любой количество одноклавишных выключателе. Но в таком случаи для каждого выключателя необходимо монтировать электрическую коробку. А это, согласитесь, совсем не удобно.

   Что касается управления обычными выключателями, так оно совершается от одной точки включения или выключения источника света. Как видно на схеме, то обычный выключатель служит простым замыкаемым фазы или наоборот просто разрывает ее. Данный вариант самый простой и распространенный.

Проходные переключатели

   Следующим тип по функциональности идет проходной выключатель. По сути, если правильно его называть так он не выключатель, а скорее всего переключатель. Так, как он не только служит как выключатель света, но и еще можете переключать его. Купить проходной выключатель необходимо в том случаи, если Вам необходимо иметь управление над двумя точками. Например, у Вас в помещении длиный коридор, и в двух его концах Вы желаете управлять светом одной люстры. Также, проходной выключатель, на сегодняшний день, стали ставить в спальнях при входе и возле кровати. Это делают для комфорта, что бы была возможность при входе, например, включать свет в спальне, а уже лежа на кровати его выключать. Согласитесь довольно удобно. Что касается классификации, то проходные выключатели имеют такую же как и у обычных одно-, двух-, треклавишные.

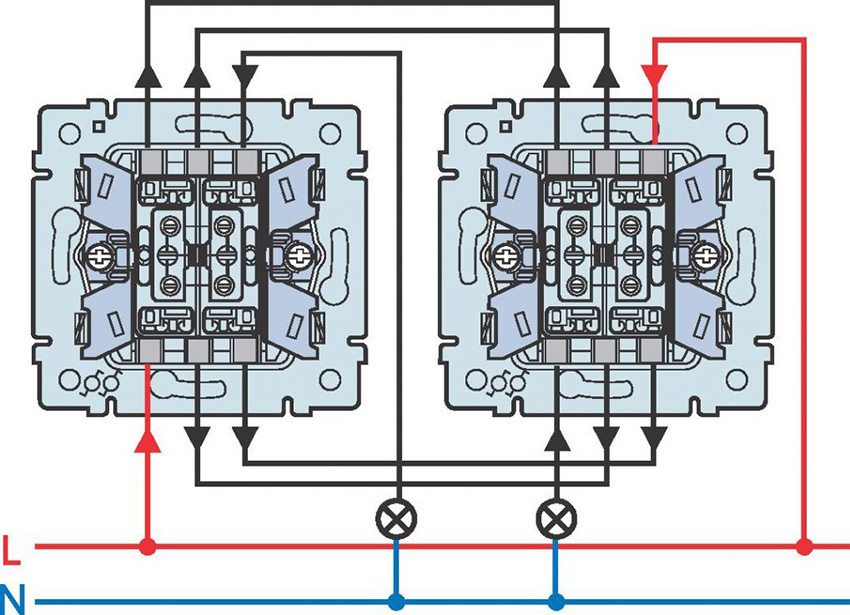

Внизу Вы можете ознакомиться со схемой подключения проходных выключателей.

Перекрестные переключатели

   Последним видом переключателя является перекрестный или как его еще называют промежуточный. Данные выключатели смогут дать возможность управлять светом из трех и больше точек. К примеру, возьмем ту же спальню, но возле кровати сделаем ни один выключатель, а два по обеим сторонам. Таким образом, мы делаем управление одной точкой света тремя выключателями.

Данная возможность осуществляется благодаря конструктивной особенности перекрестных выключателей, а именно наличие 5 клемм подключений, из которых:

  • 2 связываются с первым переключателем,
  • 2 связываются со вторым,
  • а 5-ая дает возможность управлять из трёх мест, так сказать, она является транзитом.

В случаи если необходимо в квартире организовать управление точкой света из четырех мест, тогда в таком случаи необходимо устанавливать два перекрестных выключателя.

В низу на схеме Вы можете ознакомиться с работой перекрестного выключателя.

Что такое тумблер? | Электронные компоненты OMRON

Определение

Тумблеры имеют рычаг управления, который можно нажимать вверх и вниз или влево и вправо для переключения электрической цепи.
«Тоггл» — это небольшой деревянный стержень, который используется в качестве застежки для одежды вместо пуговиц. Термин «тумблер» был создан из-за сходства рычага переключателя с рычагом тумблера, используемого в одежде.

Особенности

Тумблеры
Простое и надежное управление Пользователь может нажать на выступающий рычаг в форме стержня, чтобы легко и надежно переключаться между состояниями ВКЛ и ВЫКЛ.
Множество вариантов используются в самых разных приложениях общего назначения и поэтому имеют чрезвычайно большое количество вариаций как по внешнему размеру, так и по техническим характеристикам.

Поскольку тумблеры используются в чрезвычайно большом количестве приложений общего назначения, вы можете выбрать наиболее подходящий переключатель для вашего приложения из множества тумблеров.

Модели

Тумблеры классифицируются по внешнему размеру. Тумблеры миниатюрные и сверхминиатюрные
монтируются на панели приборов и оборудования. Крепежные отверстия для этих переключателей на поверхности панели имеют диаметр 12 мм и 6 мм соответственно. Сверхминиатюрные тумблеры
припаяны непосредственно к печатным платам.
В дополнение к внешнему размеру, другие варианты продукта зависят от количества контактов, состояний ВКЛ/ВЫКЛ в положениях рычага, мгновенного срабатывания (т. рычаг) и другие характеристики.
Мы также разработали наши тумблеры с защитой от проникновения пыли IP64, определенной в стандарте IEC 60529, чтобы защитить внутренние механизмы переключателя от посторонних предметов, флюса и других частиц, чтобы их можно было легко внедрить в устройства в процессе производства.

A9TS

Миниатюрные тумблеры
··· Для монтажных отверстий диаметром 12 мм

Сверхминиатюрные тумблеры
··· Для монтажных отверстий диаметром 6 мм

Сверхминиатюрные тумблеры
··· Для монтажа на печатные платы

Выберите внешний размер, который лучше всего подходит для устройства или оборудования, в котором будет размещаться переключатель.

Конструкции

Это пример сверхминиатюрного тумблера с пылевлагозащитой, который соответствует требованиям IP64 стандарта IEC 60529.
Состоит из рычага, пружины, уплотнительных колец, плунжера, подвижной арматуры, корпуса и основания.

1  Рычаг

Пользователь может нажать рычаг в направлении работы для переключения между ВКЛ и ВЫКЛ.
Рычаги обычно изготавливаются из смолы, но некоторые из них сделаны из металла на более крупных изделиях для увеличения срока службы.

2 Пружина

Пружина нагружена внутри рычага.
Он выталкивает наружу рычаг и всегда находится в контакте с основанием.

3 Уплотнительное кольцо

Это круглые резиновые детали, которые герметизируют соединения между основанием и корпусом и подвижными частями в корпусе и рычаге от посторонних предметов.

4  Плунжер

Плунжер представляет собой компонент из полимера, прикрепленный к нижней части рычага и предназначенный для постоянного контакта с нижней частью основания, чтобы ограничить диапазон движения рычага.

5 Подвижная арматура

Это U-образный контакт, встроенный в рычаг.
Наконечник U-образного контакта перемещается вместе с рычагом, клемма помещается между наконечниками, чтобы активировать состояние включения механизма переключения.
Это затрудняет попадание посторонних предметов между контактами.

6 Кейс

Кейс защищает внутренние компоненты коммутатора.
Он также поддерживает рычаг через отверстие на верхней поверхности.

7 База

База используется вместе с корпусом для защиты внутренних компонентов коммутатора.
Клеммы переключателя выступают из нижней части основания.

Применение

Коммутация электрических цепей и цепей управления для промышленного и коммерческого оборудования

Промышленное оборудование
  • Станки, металлообрабатывающее оборудование, упаковочные машины, конвейеры, роботы и т. д.
Коммерческое оборудование
  • Измерительные устройства, оборудование для обработки изображений, оборудование для вещания, оборудование для связи и т. д.

Станки

Роботы

Измерительные устройства

Средства связи

Поиск продуктов

Поиск по перекрестным ссылкам Поиск по решениям

Поиск информации о поддержке

Поиск по часто задаваемым вопросам Поиск по продукту, снятому с производства
