Что такое пнд трубы – значение, сфера применение, описание, характеристики

Какие трубы для ПНД водопровода выбрать

Чтобы правильно выбрать трубы для ПНД водопровода необходимо знать значения маркировок. Вдобавок существенные различия между бытовыми и техническими трубами влияют на качество получаемой воды

Почему же самостоятельное конструирование водопровода из ПНД может ограничиться всего лишь набросками на листе бумаги? Попросту разнообразие ассортимента и вводящие в ступор маркировки затрудняют выбор в пользу изделий из полиэтилена. Тем более что сомнения о пригодности ПНД в качестве водопровода горячей воды усиливают желание перейти на другой материал.

Развеять все опасения по поводу характеристик помогут знания маркировок, и правильный выбор полиэтилена для водопровода.

Содержание

Что такое ПНД трубы
Технические трубы
Маркировка
Что такое SDR
Способы соединения труб
Ограничения

Что такое ПНД трубы

Дословная расшифровка аббревиатуры ПНД звучит как полиэтилен низкого давления. Название исходит от способа полимеризации этилена. Метод позволяет в итоге получить трубы с уникальными свойствами, пригодными для транспортировки как воды, так и газа. Более того, существует класс полиэтилена, который используется еще и для защиты прокладываемого кабеля от внешних механических повреждений.

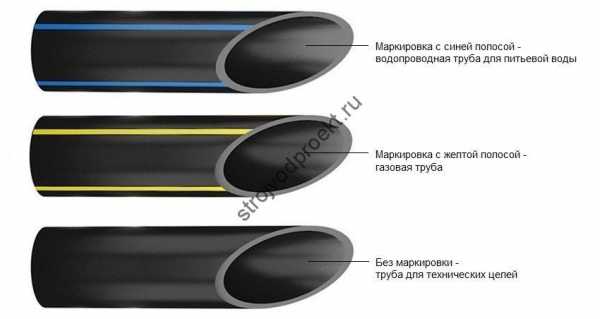

Не запутаться в разнообразии полиэтилена поможет расцветка. Нанесённая желтая полоса, говорит о возможности к транспортировке газа, а синяя – воды. На технический ПНД отличительные цветовые знаки не наносятся.

Технические трубы

Ограничения на использование технического ПЭ для водопровода питьевой воды связаны с отсутствием соответствующих санитарных нормативов. Технический полиэтилен низкого давления изготавливается из вторичного сырья. Поэтому в составе изделий могут присутствовать, отличающиеся цветом, инородные компоненты.

Технический ПНД является безнапорным и применяется в системах канализаций, водоотводов, а также в качестве кабель-канала. В тех случаях, когда условия транспортировки и качество водопровода не имеют значения, технические трубы ПНД могут выступить в качестве трубопровода, но только если давление жидкости в водопроводе не будет превышать 0,16 МПа.

Безнапорный ПЭ черного цвета монтируются как на открытом воздухе, так и под землей. Благодаря химическому составу он выдерживают значительные нагрузки почвы и воздействие ультрафиолета.

Маркировка

Пригодность ПНД труб к условиям, в которых они будут использоваться, определяются по нанесенной маркировке, где указаны:

• рабочая среда и давление;

• используемый материал;
• SDR;
• наружный диаметр;
• толщина стенок.

После аббревиатуры ПЭ, которая собственно указывает, что труба изготовлена из полиэтилена, наносится числовое значение, показывающее марку сырья. Чаще всего применяются ПЭ класса 80 и 100, но также существуют классы 32 и 63, которые уже практически не используются.

По сравнению с ПЭ-80, в серии ПЭ-100 кристаллическая решетка имеет более упорядоченный вид. За счет этого шов после сварки получается прочный и равномерный, что дает возможность использовать этот водопровод в более жесткой среде. И в целом ПЭ-100 плотнее хотя для их изготовления уходит меньше материала, а это в итоге влияет на конечную цену изделий. Однако, для сварки ПЭ-80 требуется меньшая температура, чем для ПЭ-100. А вот водопровод, состоящий из серии ПЭ-63 нуждается в дополнительной установке отсекателей и воздухоуловителей. Пористая структура влечет за собой постоянное подсасывание воздуха, что приводит к вибрации всей водопроводной системы, с сопровождающимся шумом.

Что такое SDR

Немаловажным показателем в характеристиках ПНД значится SDR параметр, который является отношением внешнего диаметра трубы к толщине стенки. Чем больше размерная величина, тем тоньше стенка ПНД и наоборот. Отсюда следует, что две ПНД трубы с одинаковой внешней шириной, но разным SDR имеют отличную друг от друга толщину стенок. Соответственно выдержать повышенные внешние и внутренние нагрузки, способен водопровод с более плотными стенками. И для более жестких условий эксплуатации, следует отталкиваться от низкого размерного параметра.

Применение ПНД в зависимости от SDR:

• 26–41. Для безнапорного отвода канализации;
• 21–26. Слабонапорный водопровод для малоэтажных зданий;
• 11–17. Слабонапорный водопровод и оросительные системы;
• 9 и меньше. Для напорных водопроводных систем.

Таблица допустимой нагрузки

Низкое значение SDR означает наличие толстых стенок, а значит такие трубы обладают повышенной прочностью. Однако гибкость и пропускная способность таких изделий уменьшены. Поэтому перед тем как монтировать ПНД компоненты следует определить при какой нагрузке они будут эксплуатироваться.

Диапазон ширины в котором выпускаются ПНД составляет 16–1200 мм. Для оросительных мероприятий и водопроводов небольших построек используются трубы диаметром, от 16 мм до 25 мм. А для обеспечения водой большого числа потребителей используются более широкие изделия.

Варианты использования ПНД:

Способы соединения ПНД для водопровода

В системы водопроводов трубы соединяются двумя способами. Выбор зависит от ширины изделий и давления жидкости. Разъемный вариант применяется в слабо- и безнапорных водопроводах. Сборка осуществляется без специального оборудования и для монтажа достаточно обладать поверхностными знаниями сборки водопровода и минимальным количеством и инструментов. Разъемное соединение с помощью фитингов подходит для водопроводов малой и средней ширины. Раструбное же соединение применяется только для безнапорных систем среднего диаметра.

Неразъемное соединение является стандартом для напорных водопроводов среднего или большого диаметра. Пайка осуществляется стыковым или электромуфтовым методом. В первом случае отрезки ПНД разогреваются до температуры плавления и соединяются. Способ применим для водопроводов, шириной более 50 мм и толщиной стенок не менее 5 мм. Если оба параметра меньше, то сварка водопровода становится проблематичной или совсем невозможной.

Элелектромуфтая спайка ведется и использованием специальной муфты, которая нагревается за счет электрического тока. В условиях ограниченного пространства метод показывает себя идеально, но существуют ограничения. Ширина водопровода не должна превышать 160 мм.

При изготовлении ПНД может допускаться отклонение от номинального диаметра, не более 1 мм. Однако это может повлиять на сборку водопроводной системы. Монтаж водопровода, компоненты которого выпущены одним производителем, не вызовет осложнений, так как изделия выпускаются по одним нормативам.

Ограничения

Из-за термопластичных особенностей, ПНД не применяется в системах отопления, для горячих водопроводов, а также полиэлилен подвержен воздействию ультрафиолета.

При всем разнообразии полиэтилена низкого давления выбрать необходимый класс для водопровода довольно просто. Знания маркировок помогут подобрать подходящие изделия для их использования в конкретных условиях.

strojvodproekt.ru

Области применения ПНД труб — ЭКО-процессинг

В одной из статей мы уже говорили про производство ПНД труб, в этой статье рассмотрим области применения ПНД труб для сфер промышленности и быта.

ПНД трубы в наше время приходят на смену старым стальным и чугунным трубам в быту. Основное применение их – в системах подачи воды и водоотведения. Аббревиатура ПНД означает, что этилен, из которого изготовлена труба, был полимеризован под низким давлением. Главным достоинством такой трубы является более высокая температура плавления.

Трубы, которые производят из полиэтилена при низком давлении, выпускают в пяти вариациях — SDR9, SDR11, SDR13,6, SDR 21 и SDR 26. Показатель SDR определяет степень устойчивости к внутреннему давлению. Он равен отношению внешнего диаметра изделия к толщине материала его стенки. В связи с этим, увеличение толщины стенок влечет за собой уменьшение SDR. То есть, чем меньше этот показатель, тем прочнее труба.



Все трубы ПНД для водопровода могут быть двух марок – это ПЭ 80 и ПЭ 100. При этом, трубы ПЭ 80 используют для монтажа водопровода и канализации с сечением до 90 мм, а ПЭ 100 в магистральных трубопроводах. Кроме того, пластик, используемый в изготовлении труб, может быть пищевым и техническим. Второй производят из вторичного сырья, поэтому его использование в бытовых водопроводах не допускается.

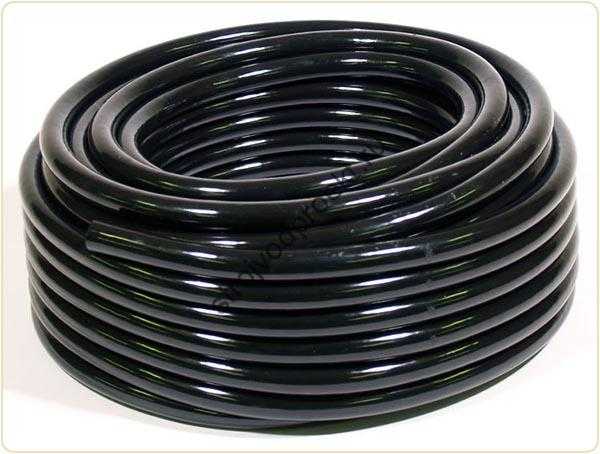

Производители поставляют полиэтиленовые трубы бухтами по 100, 200, а иногда и 1000 м. В некоторых случаях можно встретить изделия длиной 12 метров.

Полиэтиленовые трубы повсеместно применяются при строительстве и реконструкции водопроводов, для оборудования гидросооружений и бассейнов, поливальных установок и артезианских скважин. Трубы из полиэтилена используются для транспортировки различного жидкого и газообразного топлива в промышленности или коммунально-бытовой сфере.



Трубы ПНД канализационные соединяют с применением фитингов различных видов:

1. Для стыковой сварки;
2. Для электросварки;
3. Компрессионного типа.

В процессе соединения ПНД труб с помощью фитингов стыкового типа происходит оплавление внутренней поверхности фитинга и торцов соединяемых труб посредством специального паяльного аппарата. Сразу после оплавления детали извлекают из насадок аппарата, совмещают их и удерживают в правильном положении до остывания.

Электросварные фитинги соединяют полиэтиленовые трубы по аналогичной схеме, отличие состоит лишь в том, что в фитинг изначально внедрены электронагревательные элементы, которые оплавляют детали, не требуя применения паяльного аппарата.

При использовании компрессионных фитингов герметизация достигается при помощи зажимного кольца специальной конструкции, которое не позволяет соединению ослабнуть.

Все произведенные трубы подвергаются строгому контролю качества по следующим параметрам:

1. Состояние внутренней и внешней поверхности изделий. Стенки должны быть абсолютно гладкими. Допускается только присутствие незначительных продольных полос и некоторой волнистости, которая не превышает допустимых стандартами отклонений;
2. Внутренняя, наружная, а также торцевая поверхности не могут иметь трещин, посторонних включений и раковин;
3. Водопроводная пластиковая труба имеет только чёрный цвет. Часто могут присутствовать продольные синие маркировочные полосы, которых должно быть не менее трех штук. Их распределение по окружности обязательно должно быть равномерным.

Так как от качества материала зависит герметичность водопровода, то стоит уделять этому обстоятельству особое значение и приобретать продукцию только известных проверенных производителей.

Если провести сравнение с некоторыми другими материалами для производства труб (сталь, чугун, асбест), то полиэтилен превзойдет их по многим показателям:

1. Пятидесятилетний гарантийный срок эксплуатации производители дают только полиэтиленовым трубам;
2. Пластиковая труба диаметром от 20 до 110 мм намотанная в 1000-метровые бухты позволяет сэкономить все расходные материалы, которые требуются для монтажа трубопровода, а также значительно ускорить процесс прокладки трубы;
3. Применение терморезисторных фитингов упрощает и ускоряет работу по соединению труб между собой;
4. Подготовка квалифицированных сварщиков, умеющих работать с полиэтиленом, гораздо проще и быстрее, чем специалистов по металлу;
5. Трубы ПНД для водопровода вполне возможно монтировать многократно с малыми затратами на перемонтаж. Они могут быть легко утилизированы и переработаны;
6. Полиэтиленовую трубу можно протянуть внутрь уже существующего старого водопровода, даже не разбирая его;
7. Химическая нейтральность полиэтилена способствует отсутствию коррозии при контакте с водой или даже более агрессивными средами;
8. Материал имеет меньший удельный вес, что значительно удешевляет все производственные процессы и транспортировку изделий;
9. Очень высокая эластичность (линейное расширение до 7,5%) позволяет изделиям выдерживать не только незначительные подвижки грунта, но даже землетрясения. Именно это обстоятельство подтолкнуло в свое время японцев к производству и повсеместному использованию таких труб;
10. Идеальная гладкость внутренней поверхности допускает использование более тонких труб при сохранении гидравлических параметров на том же уровне, что и у более толстых стальных аналогов;
11. Из-за низкого модуля упругости полиэтилена значительно снижается возможность появления гидроударов, а также разрушения при замерзании воды.

1. Разрушаются под действием ультрафиолетового излучения;
2. Деформируются при высоких температурах (более 65 градусов), что делает невозможным их использование в системе отопления;
3. Несколько худшие механические свойства в сравнении с некоторыми видами металлических труб;
4. Специфическая технология укладки.

Обсадная труба для скважин может изготавливаться из различных материалов — металла, пластика, асбоцемента. Основное предназначение обсадных труб — предупреждать осыпание земли внутрь скважины. Применяются такие трубы как в частных хозяйствах, так и в промышленности.



Обсадная труба для скважин подбирается в зависимости от размера скважины, диаметра отверстия. Диаметры рассчитываются исходя из планируемого расхода воды и модели насоса, а в общем случае – исходя из производительности скважины и вида оборудования. Характеристики обсадных труб указываются в проекте по бурению. В каждом конкретном случае оптимальная конструкция скважины может быть разной.



Обсадные пластиковые трубы имеют ряд преимуществ перед трубами для скважин, изготовленными из других материалов. Важное преимущество — высокая прочность и стойкость к химическим воздействиям. Пластиковая труба для скважины значительно легче стальной трубы того же диаметра и длины. За счет небольшого веса такая труба не оказывает большого давления на грунт, и позволяет избежать проседания почвы. Использование пластиковых обсадных труб при бурении водозаборных скважин позволяет получать питьевую воду без посторонних привкусов и примесей.



К недостаткам можно отнести невысокую пластичность, которая мешает использовать пластиковые трубы для скважин при низких температурах. Не рекомендуется использовать трубы из пластика на большой глубине, так как они выдерживают меньший уровень механического давления, чем стальные трубы.

При всех достоинствах и недостатках, трубы из ПНД – достойный выбор для обустройства дома, офиса, промышленного производства. Качественное сырье, соблюдение технологий в процессе изготовления, грамотный монтаж позволят использовать эти трубы долгое время. Именно поэтому следует обращать внимание на фирму-производителя и гарантию, которую может предложить поставщик. В этом случае трубы из полиэтилена низкого давления прослужат долгие годы.



ПНД трубы так хороши, что в свое время Япония централизованно меняла на этот материал стальные магистрали водоснабжения.В России процессы тоже запущены и полиэтилен всё быстрее вытесняет стальные магистрали.

www.ekoprozess.ru

Технические характеристики и применение труб ПНД для водопровода

Трубы из полиэтилена низкого давления (ПНД) используются для прокладки напорных и безнапорных трубопроводов. Температура транспортируемой жидкости может составлять от 0 до 40 градусов.

Трубы и фитинги ПНД применяются для прокладки водопроводов, напорных канализационных систем, газопроводов, проводящих жидкие и газообразные среды, к которым полимер проявляет химическую стойкость.

Производство

Сантехнические изделия из полимеров изготавливаются методом экструзии. Их производство является технологически непрерывным процессом, происходящим по типу закрытого цикла. Гранулированный материал подается в экструдер.

В бункере экструдера начинают работать кольцевые нагреватели и вращающийся шнек, под воздействием которых, гранулы подвергаются плавлению. Из экструдера расплавленная смесь переходит в экструзионную голову, где расплавленный полимер под воздействием высокого давления приобретает форму готовой болванки с исходным внешним диаметром.

Затем производится вакуумная калибровка и первое охлаждение продукции. Далее происходит перенаправление продукта в следующую камеру для полного охлаждения и нарезки по заданным габаритам.

Протяжка по всей длине производится тянущим устройством, оснащенным специальными гусеницами. За счет правильного расчета длины гусениц и их количества, обеспечивается равномерное вытягивание заготовок без повреждений.

Весь процесс изготовления труб ПНД контролируется автоматическим устройством, которое отслеживает и согласует работу всех камер экструдера.

Свойства

Согласно принятым стандартам и нормативам трубы из полиэтилена низкого давления применяются только в трех случаях:

• Для подачи холодной питьевой воды;
• Для подачи холодной технической воды;
• Для подачи газообразных веществ, температура которых не превышает 40 градусов;

Ограничения накладываются на ПНД трубы для водопровода из-за их технических характеристик. Полимерное изделие может сохранить свою целостность только в диапазоне от 0 до 40 градусов. При сохранении температурного режима, срок службы такого провода составит 50 лет.

На длительность эксплуатации влияет сорт полимера. Для производства используются следующие сорта:

• ПЭ 100. Такие трубы ПНД выдерживают давление в 10 атмосфер;
• ПЭ 80. Выдерживается давление до 75 атмосфер;

Требования по ГОСТу

ГОСТ 18599-200 дает лаконичное определение этой продукции. Положение делит ее по назначению:

• Для технического применения;
• Для хозяйственно – питьевого назначения.

Технические материалы подходят для холодного или горячего водоснабжения, проводки системы отопления и других инженерных коммуникаций, где отсутствует привязка к высокому давлению, температуре или исходному сырью.

Согласно стандартам ГОСТа, материалы для проведения сантехнических работ должны:

• Транспортироваться и складироваться с соблюдением норм безопасности охраны труда;
• Не выделять вредных веществ в атмосферу и воду, которая поступает по проводу в любом температурном режиме.

Особенности применения в сантехнике

Они незаменимы при проведении сантехнических работ за счет легкости и удобства монтажа. Существует два способа обустройства водопровода.

Технология неразъемного соединения

Используется сварочное оборудование. Технология задействуется при эксплуатации водопровода под давлением. Процесс выполняется путем сварки встык и при помощи электромуфты.

Сварка встык применяется при соединении труб, диаметр которых начинается от 50 мм. Для сварки используется специальный аппарат. Принцип заключается в нагревании торцов труб и их скреплении под прессом. Пластик образует монолитный стержень, не уступающий по прочности цельной металлической конструкции.

После жесткой фиксации деталей в аппарате, к ним подводят плиту для разогрева пластика. При достижении температуры плавления, аппарат убирается, а торцы прижимаются друг к другу под давлением. Места соединения извлекаются из аппарата после остывания шва. Толщина стенок свариваемых деталей не должна быть меньше 5 мм.

Сварка производится при температуре окружающей среды от +15 до +45 градусов.

Соединение с применением электромуфт востребовано при строительстве трубопроводов, способных выдерживать давление в 16 атмосфер. Торцы деталей тщательно зачищаются, на конец надевается муфта, куда закладывается электронагреватель, используемый для плавления пластика.

К муфте подводится напряжение, которое нагревая ее, приводит к расплавлению торцов. После остывания пластика образуется монолитная конструкция. Отрезки деталей должны быть неподвижно закреплены на всем протяжении работы.

Метод разъёмного крепления

Используются раструбные или фланцевые фитинги с эластичными уплотнителями. Раструбные фитинги для труб диаметром от 20 до 315 мм монтируются без специального оборудования, посредством одного ключа.

На торцы устанавливается распорное кольцо из резины или полиуретана, внешний диаметр которого равен внутреннему размеру раструбного фитинга. Предварительно на концы деталей монтируются затяжные гайки и поджимные шайбы. Готовое соединение стыкуется и поджимается гайками до упора.

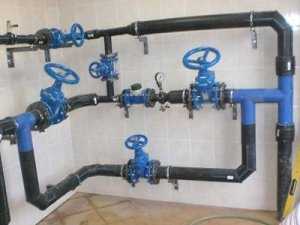

С помощью фланцевых фитингов к магистрали подсоединяются вентили, задвижки и регуляторы. К торцам привариваются втулки из полиэтилена, а затем на концы деталей устанавливаются металлические фланцы. Такое обустройство водопровода считается самым оптимальным.

Преимущества по сравнению с другими видами труб

В отличие от стальных и чугунных труб, пластиковые имеют более длительный срок эксплуатации – 50 лет. Их большим плюсом является устойчивость к коррозии, даже если они контактируют с агрессивными веществами.

К другим преимуществам труб ПНД для воды относятся следующие характеристики:

• Небольшой вес, упрощающий транспортировку изделий и их монтаж;
• Простая сборка водопровода при использовании компрессионных фитингов;
• Отсутствие взаимодействия с водой;
• Эластичность, за счет которой исключается повреждение в зимний период;
• Низкая теплопроводность;
• Невысокая стоимость;
• Способность выдерживать давление грунта, температурные перепады и гидравлические удары.

Недостатки

В сравнении с металлическими, полимерные имеют ряд недостатков. К ним относятся:

• Ограниченные возможности использования в разных температурных зонах. Невозможность использования при прокладке водопровода для горячей воды и обустройства систем отопления;
• Проведение монтажных работ по специфической технологии;
• Худшие механические свойства в сравнении с изделиями из металла;
• Зависимость срока эксплуатации от подвижности грунта;
• Невысокая сопротивляемость ультрафиолетовым лучам, которые снижают эксплуатационные свойства изделий.

Как правильно выбрать?

В зависимости от сферы применения полимерные изделия делятся на несколько видов:

• Канализационные.
• Водопроводные.
• Газовые.
• Технические трубы ПНД, их производство ведут из вторичного сырья. Они имеют низкое качество и используются для обустройства трубопроводов технического назначения.

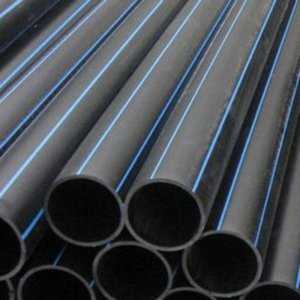

Водопроводные от газовых отличаются наличием синих или желтых полосок. Газовые трубы — можно использовать для прокладки водопровода. Но наоборот делать запрещается.

Пластиковые изделия различаются по типу плотности стенки. Этот параметр обозначается аббревиатурой SDR с цифрой. Чем больше число, тем тоньше стенка. Перед покупкой, нужно убедиться, что они имеют гладкую поверхность, на ней отсутствуют пузыри и отслоения. Внутренняя поверхность должна быть ровной.

Преимущества использования полимерных труб в сантехнике очевидны. Пластиковые изделия дешевле металлических. Их отличает длительный срок эксплуатации и широкий диапазон применения. В них не образуется ржавчина и грибок, не собираются бактерии.

sansovet.com

Расшифровка и основные характеристики труб ПНД: определение, характеристики, изготовление

Напорные трубы ПНД обладают множеством достоинств, что и позволило им довольно быстро стать востребованными конструкциями подобного назначения. В качестве материала для них используется полиэтилен низкого давления. На основе этих изделий возводятся напорные и безопорные трубопроводы.

Подобные магистрали могут применяться для доставки самых разнообразных жидкостей, а также многих видов газообразных веществ. Именно прекрасные эксплуатационные характеристики труб из ПНД, а также отсутствие сложностей при монтаже труб из этих материалов и обуславливает тот факт, почему удается без негативных последствий доставлять до места назначения разнообразные вещества. И это подтверждается реальными фактами, что только укрепляет уверенность в том, что эти изделия заслуживают внимания.

Следует отметить, что первое знакомство с ПНД и ПВД трубами произошло еще в двадцатом столетии. И начиная с того момента, наблюдается увеличение масштабов производства различных инженерных коммуникаций, для которых материалом служат именно полиэтиленовые трубы. По этой причине любой специалист по трубопроводам должен самым тщательным образом познакомиться с характеристиками, которыми обладают трубы ПНД и ПВД типа. И для начала полезно будет выяснить, что же собой представляет в конструкционном плане этот материал, из которого все чаще изготавливают трубы различного назначения.

ПВД и ПНД трубы: расшифровка термина

Если попытаться расшифровать ПНД, в развернутом виде аббревиатура будет звучать как полиэтилен низкого давления. Впервые этот материал появился в середине 50-х гг. XX столетия, когда он и был придуман.

Что же касается ПВД, который представляет собой полиэтилен высокого давления, то с ним человечество познакомилось в тридцатых годах прошлого века, и уже с того момента его начали применять в промышленности. Общей чертой рассматриваемых материалов является то, что основой для них послужил один и тот же термопластичный полимер – полиэтилен.

И если оценивать особенности этих материалов, то лучше всего изготавливать трубопроводы с применением ПНД. Дело в том, что причина этого связана с более низкой ценой этого материала. Подобный эффект обеспечивают особенности технологии его изготовления. Если говорить подробнее, то для производства этого материала требуется камера на 2 МПа, затраты на строительство которой, естественно, ниже, нежели на возведение камеры на 300 МПа.

Свойства ПНД и ПВД

Хотя по стоимости рассматриваемые виды полиэтилена отличаются, все же они имеют полностью идентичные характеристики. Объяснение этому простое: они изготавливаются на основе одного и того же полимера.

Таким образом, в независимости, с какой целью планируется использовать трубопровод из ПНД и ПНД, в любом случае, он будет демонстрировать аналогичные эксплуатационные свойства. Здесь речь идет о следующих качествах:

• Небольшая плотность, показатель которой равен 900 кг/кубометр;
• Способность прекрасно справляться с агрессивными средами. Каждому из этих полиэтиленов под силу противостоят негативным эффектам, оказываемым серной кислотой высокой концентрации.
• Высокие характеристики пластичности, за счет чего трубы из этих материалов могут справиться и с подвижками грунта, а также выдержать замерзание жидкости в трубе.

Все рассмотренные выше характеристики являются для них врожденными, и изменить их нельзя в независимости от технологии изготовления.

Методы изготовления ПНД и ПВД

Продукция на основе полиэтилена низкого и высокого давления может изготавливаться с применением следующих методов:

1. Экструзия. Суть технологии сводится к выдавливанию термопластичной массы, которая в дальнейшем застывает, превращаясь уже в готовое изделие.
2. Литье под давлением. Метод основывается на впрыске определенного количества термопластичного материала в форму, где он распределяется по ее стенкам в условиях высокого давления.
3. Пневматическое формирование. В основе этой технологии лежит заполнение формы полимером, где впоследствии ему придают заданную форму, используя силу пневматического нагнетателя давления.

Выбрав любой из вышеописанных методов производства ПНД и ПВД изделий, можно изготовить конструкции любого назначения: это может быть труба, фитинги или даже элементы крепежа.

Сфера использования ПНД и ПВД изделий

Чаще всего на основе полиэтиленовых труб сооружаются напорные и безнапорные трубопроводы. Следует заметить, что эти магистрали могут использоваться для транспортировки самых различных сред: воды, газа, а также твердых веществ. Особняком от вышеназванных конструкций стоят трубы для кабеля. По сути, им отводится роль в большей степени короба, нежели элемента, который применяется для доставки жидких или газообразных сред. И чтобы внести ясность в вопрос, касающийся разницы между безнапорными и напорными трубами и коробом, следует ознакомиться более детально с их характеристиками.

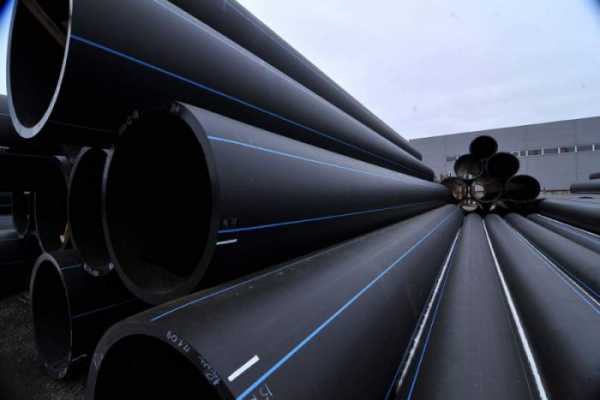

Гладкая ПНД труба напорного типа

Одной из особенностей этих конструкций является высокая внутренняя прочность. В дополнение к этому важным параметром, которые оказывает влияние на эффективность работы напорных трубопроводов, является гладкая поверхность, благодаря которой удается обеспечить естественную циркуляцию теплоносителя по трубе.

Рассматриваемые трубы предусматривают несколько вариантов исполнения относительно размеров, диаметр которых может составлять порядка 16-110 мм. Подобные изделия могут иметь различную длину, которая определяется техническими условиями, установленными конкретным трубным заводом. Чаще всего для них используется значение в 12 и более метров.

Коммуникации для безнапорных систем

Особенностью эксплуатации безнапорных систем, включающих дренаж и канализацию, является то, что этот процесс проходит в условиях высокого внешнего давления. По этой причине для них значимыми являются такие качества, как достаточная жесткость и высокий уровень термостойкости.

Поэтому рекомендуемым материалом, из которого следует изготавливать канализационные системы, является двустенная труба ПНД и ПВД типа. Следует помнить, что для производства подобных конструкций используют метод соэкструзии, при которой происходит выдавливание сразу внутреннего и внешнего слоя, после чего сырье подвергается спеканию, что позволяет обеспечить монолитные стенки.

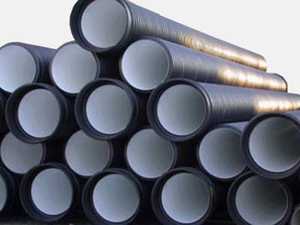

При устройстве систем канализации и дренажа чаще всего используют ПНД трубы, диаметр которых составляет 110 мм. Конструкции подобного размера идеально подходят для бытовых сетей. Если говорить о промышленных модификациях безнапорных ПНД, то они могут иметь диаметр 300, а иногда и 500 мм.

Труба-короб для защиты внутренней электрической проводки

На эту роль рекомендуется выбирать плотную трубу, которая в состоянии обеспечить высокий уровень защиты содержимого от различных воздействий, включая влагу и механические повреждения. По этой причине желательно останавливать выбор на толстостенной трубе гладкой ПНД, выполненной на основе сшитого полиэтилена.

Дело в том, что толщина стенок подобного материала является достаточной для того, чтобы справиться с любой нагрузкой. Поэтому, размещая в такие трубы электрический кабель любого сечения, можно быть уверенным в том, что он будет надежно защищен. В то же время в качестве альтернативы можно выбрать и любую другую полиэтиленовую трубу.

Хотя рассмотренные трубы имеют свои особенности, все же процедура их укладки в трубопровод нее будет иметь даже малейших отличий.

Монтаж ПНД и ПВД труб

Приступая к работам по укладке труб ПНД или ПВД, можно использовать один из следующих методов:

• Сварка, суть которой сводится к надежному соединению стыка, образованного трубами или трубой и фитингом.
• Резьбовый метод, который основывается на сборке трубопровода при помощи резьбовых муфт и фитингов.
• Обжимной метод, при котором основные работы сводятся к сборке трубопровода при помощи и цанговых или пресс-фитингов.

Заключение

Полиэтиленовые трубы ПНД и ПВД отличаются современным исполнением и предлагают немало достоинств покупателям. При этом, хотя они имеют созвучные названия, все же различия между ними имеются. Именно их и нужно учитывать при выборе материала для устройства той или иной системы. Причем подходить к решению этого вопроса следует со всей основательностью, поскольку любая ошибка может сказаться на эффективности работы трубопровода, для которого и выбираются эти изделия.

Если иметь четкое представление о том, какими преимуществами обладают эти изделия и какая технология используется для их изготовления, то поможет принять правильное решение в пользу подходящего варианта. Таким образом, возводимые на основе этих вариантов полиэтиленовых труб системы смогут на протяжении многих лет демонстрировать высокие эксплуатационные характеристики, не создавая проблем в работе.

stoki.guru

Применение ПНД труб из полиэтилена низкого давления

Трубы из полиэтилена низкого давления производятся с помощью такого метода как непрерывная экструзия полиэтилена. При изготовлении труб и других деталей из этого материала  применяется только светостабилизированный полиэтилен, т.к. несветостабилизированный полиэтилен от воздействия солнечных лучей за короткий период времени разрушается.

Содержание

Свойства и применение трубы ПНД

Широкое применение пнд трубы находят в строительстве, пищевой, химической промышленности, сельском хозяйстве, при монтаже теплотрасс для гидроизоляции труб и других сферах хозяйства.

Полиэтиленовые трубы ПНД отлично противостоят активным действиям воды, различным органическим соединениям, щелочам  и кислотам. Чем больше плотность у изделий из полиэтилена низкого давления, тем выше устойчивость к действию органических  растворителей.

Применение пнд труб активно происходит водоснабжении в сфере хозяйственно-питьевого назначения для внутренней системы подачи холодной воды. Данные трубы экологически безопасны для жизнедеятельности человека, вода не имеет постороннего привкуса и запаха, срок службы составляет 50 лет и более.

Так называемые технические трубы ПНД применяются  для защиты от механических повреждений электрических и телефонных кабелей. При монтаже кабельных трасс трубы укладывают в землю или заливают монолитобетоном, при этом качество и свойства изделий из ПНД остается неизменным на протяжении длительного времени.

Изготавливаются такие трубы и для строительства трубопроводов, транспортирующих  различные технические жидкости, и для систем газоснабжения.

В плане технологического водоснабжения ПНД труба успешно применяется в системах внутренней и внешней канализации, для канализационных и ливневых коллекторов водоотвода, для устройства дренажных систем. Отличается от классических труб легкостью в весе (в 5-7 раз), что облегчает  процесс транспортировки и проведение монтажных работ.

Выпускается, как правило, трубных отрезках, катушках, бухтах. Благодаря отличной гибкости применятся при монтаже нестандартных трубопроводов.

Монтаж трубопроводных систем из ПНД производится, как без специального оборудования, при помощи  компрессионных и соединительных фитингов, так и путем сварки. Технология укладки и монтажа не требует  спецподготовки.

Изделия из ПНД способны выдерживать перепад температур окружающей среды (-40°С – +45°С), а это дает возможность выполнять монтажные работы в любое время года.

Преимущества и свойства гофрированной трубы ПНД

В настоящее время гофрированная труба ПНД имеет широкую область применения.  Труба представляет собой полый трубчатый канал с гофрированной внешней поверхностью и идеально гладкой внутренней. Имея  высокую гибкость, не нуждается в дополнительных соединениях при монтаже, что позволяет снизить затраты, при устройстве новых водопроводных и канализационных систем и при замене износившихся участков уже существующих трасс.

Изготовленная из ПНД гофрированная труба, – это универсальная труба, которая успешно используются при строительстве новых трубопроводов, великолепно подходит для устройства дренажных систем, а также используется для предохранения электрических и телефонных кабелей от механических повреждений и пр.

Совсем недавно гибкие гофрированные трубы из полиэтилена низкого давления стали использовать для одиночной прокладки по сгораемым основаниям электроустановок различного назначения: электрических, телефонных, телевизионных, компьютерных сетей, используя различные способы (скрытый, полускрытый, открытый). Такие установки, работающие при электрическом напряжении до 1000Вт, эксплуатируются как на открытом воздухе, так и внутри сооружений,

В соответствии с  классификацией по ГОСТ Р 50827 (МЭК 670-89) трубы ПНД обладают огнестойкостью и нагревостойкостью.

Не так давно на строительном рынке появились гофрированные двустенные трубы без протяжки и с протяжкой, которые более эффективны для прокладки электрических проводов и кабельных линий.

Имея гладкую внутреннюю поверхность, низкий коэффициент трения и протяжку, эти трубы позволяют легко монтировать систему. При использовании гофрированной двустенной трубы появляется дополнительная возможность – построение резервных каналов кабельной канализации, что очень важно при быстром росте инженерных коммуникаций в  развитии городского хозяйства.

Для удобства монтажных работ выпускается в катушках и бухтах, что позволяет выполнить построение трасс от колодца до колодца без дополнительных соединений.

Из-за особенностей свойств, вязкости и упругости материала, полиэтиленовые гофрированные двустенные трубы не подвержены коррозийным изменениям и механическим повреждениям; монтажные работы могут выполняться в любое время года, поскольку  выдерживает перепад температур  от — 40°С до + 90°С.

Гофрированная двустенная труба, идеальна в применении для сложных грунтов, подвижных и каменистых, с высокой сейсмостойкостью, при этом технология укладки не предъявляет повышенных требований.  Еще она нашла свое активное  применение на вновь строящихся объектах  при устройстве временных коммуникаций.  Имеет широкий выбор типовых размеров и дополнительных деталей для соединений с различной ценовой политикой.

phoenix-master.com

Полиэтиленовые трубы ПНД — технические характеристики, ГОСТ, применение

ПНД трубы изготавливают из полиэтилена низкого давления. Этот материал обрел огромную популярность на мировом рынке. В наше время почти во всех работах по строительству новых газовых сетей и водопроводов применяют ПНД трубы. При создании изделия используют полиэтилен марок ПЭ100 и ПЭ80.

Если полиэтиленовые трубы такие популярные, то нельзя не рассказать об их достоинствах перед другими видами материалов.

Технические характеристики полиэтиленовых труб

• Они существенно дешевле изделий из других материалов.
• Долговечность. Даже заводы дают 50 лет гарантии.
• ПНД не нужна катодная защита и дальнейшее обслуживание.
• Полиэтилен не вкусен для любых паразитов, бактерий или грибков, а также не подвержен коррозии. Он не боится воздействия химических веществ.
• Такую трубу может свободно поднять один человек. Вес ее очень мал.
• Соединять ПНД материал намного проще и дешевле чем, например, сталь или чугун.
•  Мороз не страшен такому оборудованию и спаянным системам, поэтому оно всегда сохраняет свою герметичность.
• Материал обладает низкой теплопроводностью.
• Трубы свободно эксплуатируются в температурном режиме от -60оС до +60оС.
• Не изнашиваются, ударопрочные.
• Пожалуй, одно из самых важных свойств – это эластичность. Их можно гнуть как угодно, главное, не переусердствовать.
• Экологичные.
• Благодаря гладкой внутренней поверхности ПНД трубы не задерживают поток.

Стоит отметить, однако, что такие трубы становятся хрупкими при длительном воздействии ультрафиолета и являются довольно шумными.

Область применения

• строительство водопроводов;
• холодное водоснабжение: внутреннее и наружное;
• хозяйственно-питьевое водоснабжение;
• дренажные системы;
• внутренняя и наружная канализация;
• транспортировка агрессивных жидкостей;
• гидроизоляция теплотрасс;
• монтаж «теплого пола»;
• газификация.

ПНД трубы даже применяются для защиты электрокабелей от повреждений.

Монтаж таких изделий не требует применения специальной техники. Не всегда нужна для них и сварка, бывает материал, который соединяется с помощью специальных обжимных полиэтиленовых фитингов.

Виды труб ПНД

В зависимости от области применения они бывают:

• Канализационные. Выдерживают давление до 20 атмосфер, производятся из первичного сырья.
• Водопроводные. Изготавливаются по ГОСТ 18599-2001.
• Газовые. Производятся по ГОСТ Р 50838-2009.
• Технические. Делаются из полиэтилена и переработанного вторичного сырья. Имеют низкое качество и используются для прокладки проводов.

Водопроводные ПНД трубы можно отличить от газовых по синей и желтой полосам. Причем газовые трубы можно применять для водопровода, но, наоборот делать нельзя.

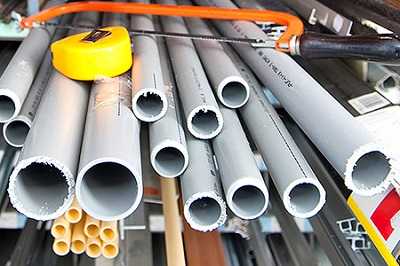

Все типы труб поставляют в бухтах по 100-200 метров или отрезками до 12 метров. Их диаметр начинается от 16 мм и заканчивается 1200 мм. Максимальное рабочее давление составляет от 0,25 МПа до 1 МПа. Толщина стенок находится в пределах 2-69 мм.

Различают такие типы ПНД труб: SDR6, SDR9, SDR11, SDR13, SDR17, SDR21, SDR26, SDR41. Чем больше число SDR, тем более тонкая стенка у трубы.

Совет! Прежде чем покупать трубы, стоит убедиться, что их поверхность гладкая, не имеет пузырей и отслоений. Внутри они должны быть ровными. Цвет материала – темно-серый или черный.

Заводы производители ПНД труб

На российском рынке ПНД товаров покупатель встретится с множеством производителей как западных, так и отечественных марок. По сравнению с российской продукцией зарубежные аналоги дороже, но связана ли цена только с качеством? Самыми ходовыми импортными брендами считаются Rehau, Basell, Uponor, Wawin, Pipelife. Среди отечественных заводов можно назвать «ПЛАСТ ПРОФИЛЬ», «Трубополимер», «ПЛАСТНЕТ М», «Юж-Урал Полимер».

• Концерн Uponor – известен на весь мир своими пластиковыми трубами из поперечно-сшитого ПЭ РЕХ для отопления и водоснабжения. Фирменные заводы расположены в 15 странах, а продукция концерна получила свое распространение в более чем 55 странах. Международный сертификат качества ISO 9001 подтверждает высокий класс продукции, а экологические сертификаты гарантируют высокие стандарты безопасности. Продукцию из ПНД используют для систем с холодным и горячим водоснабжением, водяных систем «теплого» пола, радиаторного отопления и, конечно, для обустройства трубопровода. Товары Uponor рассчитаны на использование в общественной инфраструктуре и для строительства индивидуальных бытовых систем. Компания нацелена только на инновационные решения и разработку передовых технологий. Цена выше средней.

• Завод Pipelife – один из самых крупных производителей пластика. Имеет свои филиалы в 29 странах мира. С 2007 года работает и на территории России в городе Жукове, что позволяет упростить процесс доставки и существенно снизить цены. Pipelife предлагает ПЭ трубы и фитинги для систем канализации и водоснабжения, также для газораспределения, канализационных систем и пластиковых колодцев. Фирменная отличительная черта компании – высокое качество и европейские мерки производства.

• Концерн Wawin – гигант ПНД мысли и самый крупный мировой производитель пластмассовых трубопроводов для бытового и промышленного использования. Завоевав клиентскую базу в Европе, фирма продвинулась в страны Латинской Америки, Африки, Азии и даже Ближнего Востока. Имеет широкую сеть представительств во многих странах. Wawin обладает собственным инженерным центром и центром по разработке оборудования, что позволяет добиться уникального качества продукции. Масштабная технологическая база позволяет разрабатывать собственные дизайны и методы производства. Цена высокая.

• ЗАО «ПЛАСТ ПРОФИЛЬ» – одно из крупнейших отечественных предприятий в сфере производства и реализации труб из ПЭ и фитингов. Завод предоставляет ПНД изделия всех типов, размеров и марок, используемых в современном строительстве. Поставщик-изготовитель гарантирует высокое качество и соответствие европейскому уровню. Используется только зарубежное оборудование, а исходный продукт проходит испытания на прочность в полевых и лабораторных условиях. Вся продукция сертифицирована и соответствует российскому ГОСТу. Особым направление работы предприятия является изготовление труб марки ПЭ80 для обсадки скважин.

aquagroup.ru

Что такое пнд трубы – значение, сфера применение, описание, характеристики
