Древесина, пожалуй самый популярный материал для изготовления мебели и различных домашних поделок. Для того, чтобы увеличить возможности по изготовлению сложных деталей, желательно иметь в мастерской ручной фрезер.
С помощью этого инструмента домашний мастер сможет проходить профили на деталях, делать столярные шиповые соединения, изготавливать шпунтованную отделочную рейку и множество других операций.

Кроме древесины, ручной фрезер используется для работы с пластиком, фанерой, МДФ и ЛДСП. Есть два основных вида фрезера, фиксированный триммер и погружной, регулируемый по глубине реза. Погружной инструмент обычно более мощный и он дает намного больше возможностей для работы. Триммер — это небольшой фрезер, который применяется для обработки кромок профильной калевкой, прохода четвертей и пазов.

Съемная фреза, или бита, устанавливается снизу на конце вала и зажимается гайкой с цангой. Фреза крутится против часовой стрелки и соответственно вести фрезер надо против хода фрезы. Овладеть навыками работы может мастер с любым уровнем подготовки, только все секреты сразу не откроются. Возможности инструмента так велики, что новые методы работы можно узнать и через несколько лет близкого знакомства с инструментом. Начало в статье как работать ручным фрезером.

Популярная технология работы. заключается в копировании деталей по специально сделанному шаблону из фанеры или МДФ. Для копирования есть специальные фрезы с подшипником, или используется копировальная шайба, которая в свою очередь крепится винтами на нижней площадке упора.

Кроме прохода профилей на кромках деталей, фрезер позволяет создавать декоративные профили и пазы на плоскости заготовок. Для работы с не слишком широкими досками, используется штатный упор, который входит в комплектацию любого инструмента. В других случаях на поверхности обрабатываемой детали крепится направляющая рейка.
К фрезеру можно быстро собрать циркульное приспособление, для обработки кромки круглых столешниц. Понадобится кусок фанеры с центральной осью на одном конце и фрезер зафиксированный на другом конце планки. Подробнее в статье циркуль для ручного фрезера.

Используя фрезы с опорным подшипником, можно проходить профили на деталях криволинейной формы. Только надо помнить, работать фрезером направляя его только руками вряд ли получится, фреза будет рыскать в стороны и двигаться рывками. Поэтому копиры, направляющие линейки, шаблоны, или фрезы с подшипником обязательны для качественной работы. В дополнение приспособление для фрезера.

Правда есть способы декоративной обработки, где точность линий не обязательна. Например для создания декоративной поверхности в деревенском стиле, можно нарисовать концевой фрезой грубую текстуру проводя линии одна за другой. Лучше всего для этого подходит фреза треугольного профиля с острым концом. Хотя проще сделать грубую текстурную поверхность с помощью жесткой щетки закрепленной в патроне дрели.
В разделе инструменты и приспособления, есть статьи с описанием самодельных кондукторов для фрезера, с помощью которых можно делать шипы для сборки классической мебели.

Похожие статьи:

mastervdome.ru

Осваиваем работу с ручным фрезером по дереву на практике

  1. Что можно сделать ручной фрезой?
  2. Азы в работе
  3. Настройка инструмента и начало работ
  4. Правила работы
  5. Открытый паз
  6. Глубочайший паз
  7. Узенький паз
  8. Торцевая поверхность
  9. Криволинейные кромки
  10. Декоративная отделка

Покупка ручного деревообрабатывающего инструмента может дать толчок для освоения новейшей и очень интересной профессии, с каждым годом собирающей в свои ряды больше поклонников рабочие программки кружка резьба по дереву. В вебе растиражированы бессчетные видео уроки и фото, содержащие авторские приемы работ с ручным фрезером, что снова обосновывает популяризацию ремесла, которое российский человек облюбовал давно. Когда кромка обработана до конца, фреза поднимается, а фиксатор ослабляется, и лишь затем работа в нижнем новгороде резьба по дереву мотор можно заглушить.

Итак, вооружившись ручным фрезером, даже начинающий мастер без заморочек управится с созданием перил, различных стеллажей и полочек, вешалок и табуретов. На данный момент стало модным вдыхать новейшую жизнь в старенькую ветхую мебель в домашних критериях, и этот процесс будет для вас совершенно точно под силу.

Также ручной фрезер будет незаменим там, где нужно провести подборку пазов под будущие соединения, выполнить врезку замка и даже сделать необычный замысловатый узор на поверхности древесной породы, служащий декоративным украшением. Даже если вы не планируете держать настолько универсальный инструмент в руках круглые день, он в какой-то момент непременно сослужит для вас резьба надписей по дереву добрую службу в быту.

Глубина среза тут регулируется подъемным механизмом, соединяющим меж собой две главные детали фрезера – электропривод и основание. Если быть поточнее, то характеристики заглубления фрезы в обрабатываемый материал задаются методом выставления определенного расстояния меж штифтом и шайбой, расположенными рядом с мотором. Чтоб фрезерный станок при перемещении выдерживал однообразное расстояние относительно края заготовки, в нем предусмотрена прямолинейная направляющая. Некоторые модели рабочая программа кружок резьба по дереву укомплектовываются круговой направляющей, с помощью которой удается фрезеровать окружности с большим радиусом

. Для малых окружностей (радиус менее 15 см) на основании оборудования предусмотрены технологические отверстия, в которые вставляется центровочный штифт на заданном от фрезы расстоянии.

Выборка пазов осуществляется при помощи углового упора, закрепленного на корпусе станка под прямым углом. Прежде чем начинать работу, столяр обязан обеспечить заготовке будущего изделия неподвижное положение, ведь отсутствие надежной опоры неизбежно приведет к тому, что края паза будут кривыми, а это негативно скажется на конечном результате работы. Обратите внимание на то, что за один проход не рекомендуется снимать слой древесины, превышающий 5 мм. Достаточно глубокие пазы согласно технологии выбираются в несколько приемов. Работа ручным фрезером по дереву должна выполняться плавно, без спешки и резких движений, иначе придется столкнуться с таким неприятным явлением, как рваные края канавки.

Фрезер по дереву . как и любое другое оборудование, перед началом рабочего процесса работа резьба по дереву вакансии в москве нуждается в наладке. Прежде всего, снимают предохранительную гайку и зажимную цангу, после чего агрегат запускают и осуществляют контрольный рез. Далее проверяют, хорошо ли зажаты винты и остальные резьбовые детали и удаляют излишки защитной смазки.

Новички нередко допускают ошибку, недостаточно крепко удерживая фрезеровочный аппарат в руках, или прилагают излишнее усилие на обрабатываемый материал. На углах заготовки так же, как и при изменении направления движения фрезера, скорость перемещения агрегата не замедляют дабы не оставлять прожиги от перегрева станка.

В зависимости от характера выполняемых работ столяр выбирает метод их проведения. К примеру, обработка криволинейных поверхностей отличается резьба по гипсу и дереву от украшательства поделки из дерева ажурным узором, и здесь главное соблюдать правило применения той или иной техники, учитывая особенность того или иного процесса. Мы подобрали для вас самые распространенные приемы резки, сопровождая каждый способ тематическим видеоматериалом.

Если вы планируете обрабатывать заготовку, формируя паз с самой кромки, устанавливайте инструмент таким образом, чтобы режущий элемент нависал над краем древесины. Затем необходимо опустить нож до заданной глубины и зафиксировать положение корзины, после чего запускается двигатель, и начинается подача. Если вы еще не владеете всеми азами ручной обработки древесной породы и только знакомитесь со спец бытовым оборудованием, для вас будет полезна последующая информация.Конечно, нам навряд ли получится перечислить все те полезные вещицы, которые можно сделать в домашних критериях при наличии ручного фрезера, определенных способностей и желания разделочные доски с резьбой по дереву фото ввиду неограниченного ассортимента таких поделок, но самые всераспространенные из их все таки упомянем, а по мере надобности вы без усилий отыщите фото таких самоделок в вебе. Глухие пазы формируются аналогичным образом, с той лишь разницей, что они начинаются не от края детали.

В данном случае после каждого прохода обрабатываемого участка необходимо настраивать новую глубину погружения фрезы в деревянный материал, предварительно выключив фрезер, и желательно, чтобы заглубление не превышало 5 мм. Это правило в особенности касается твердых материалов, которые требуют внимательного подхода к работе. Последний слой не должен превышать 1,5 мм, что даст возможность различные приспособления резьбы по дереву создавать чистую поверхность.

В данном случае для большего удобства в работе древесина обрабатывается с применением дополнительного приспособления. Выполняемый процесс заключается в прикреплении плоского основания к подошве агрегата. С двух сторон вспомогательной плоскости устанавливают направляющие стержни, обеспечивающие прямолинейную траекторию движения фрезера, главное, чтобы их оси располагались на одной линии с центром ножа. Инструмент со специальной режущей насадкой плавно резьба о дереву картинки водят по контуру рисунка, осторожно снимая слой древесины, тем самым придавая ему объем.

Столярные работы по дереву ручным резьба ножом по дереву фрезером нередко сопряжены с обработкой торцов заготовки, и здесь очень важно получить чистый кант. В помощь начинающему мастеру придет проверенное на практике правило, гласящее о том, что изначально выполняется достаточно пологий срез, при этом инструмент ведется по направлению вращения ножа. При таком исполнении основная часть древесного материала будет выбрана равномерно, после чего вы подчистите торец обычным способом, ведя фрезер против направления вращения режущего элемента, а внешний вид заготовки резьба нихромом по дереву приобретет нужные очертания.

Фрезерование криволинейных кромок ручным фрезером выполняется несколько иным способом, и здесь мастеру потребуются шаблоны с упорным кольцом. Само кольцо представляет собой круглую пластину с бортиком, перемещающуюся вдоль шаблона, задавая резаку правильную траекторию движения. Фиксируется такая деталь на подошве инструмента при помощи специальных крепежных элементов, после чего он может применяться по назначению.

Шаблон перед началом основного процесса необходимо закрепить на обрабатываемой плоскости, и сделать это можно при помощи обыкновенного двухстороннего скотча, после чего полученная конструкция прижимается струбцинами к рабочему столу. Применение шаблонов позволяет создавать абсолютно одинаковые изделия, из которых можно делать мебель или любые другие интерьерные детали .

Узоры на дереве призваны украсить столярные изделия, придав им декоративную «изюминку». Художественная фрезеровка, пожалуй, является самым интересным методом обработки натурального материала, ведь здесь работа с геометрической резьбой по дереву мастера могут в полной мере дать волю своей фантазии, а ручной станок без проблем поможет справиться с такой задачей. Древесина очень податлива в работе, главное знать, как правильно проводится обработка, чтобы результат был действительно достойным.

Помимо фрезера здесь вам пригодятся тиски, лобзик и стамеска, которыми придется пользоваться в ходе работы. Деревянное полотно с рисунком, перенесенным с понравившейся картинки или фото, закрепляют на устойчивой поверхности. Если с фрезером мастер будет использовать вспомогательное приспособление, его нужно вести так, чтобы стержни равномерно прижимались к бокам заготовки. Использование фрезы разного размера позволит создавать различный орнамент в зависимости от личных предпочтений. Теперь вы знаете, как работать с ручным фрезерным инструментом и можете опробовать его на практике.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

derevu.mirtesen.ru

Работа ручным фрезером - Дешево и сердито

Работа ручным фрезером

Приобретя ручной фрезер, скорее всего, вы конечно не станете звездами ютуба, как некоторые профессионалы, которые им (ручным фрезером) рисуют по дереву, словно художники карандашами или маркерами по бумаге и показывают там свои мастер- классы  на видео, хотя кто мешает вам это сделать или хотя бы попытаться дать им немного «отдохнуть» или «нервно покурить».



В любом случае, вы сможете сделать массу полезных и красивых вещей у себя дома или на даче, например, вселить новое дыхание в старые тумбочки , полочки, столы, перила , сделать красивые деревянные подоконники, вешалки, украсить дом и двор всевозможными деревянными элементами, тем более в последнее время мы часто убеждаемся в том, что новая магазинная мебель в качестве изначально во многом уступает старой , а после реставрации (старой мебели) еще, зачастую, и в красоте!
Помимо этого, ручной фрезер даёт возможность выполнять такие операции как: выборка пазов и шлицов, создавать различного рода  фигурные вырезы. Ручной фрезер незаменим при установке межкомнатных дверей. Очень удобен для выполнения врезки замков и навесов. При его помощи  можно посадить замок в дверь так, что между древесиной и планкой замка не останется даже мельчайшего зазора. Так что  в доме он не помешает, даже если вы не так часто будете им пользоваться!

Что можно делать при помощи ручного фрезера

Выбор фрезера На что следует обратить внимание.
Для начала определяемся с видом производимых работ. Если вы будете использовать ручной фрезер только для врезки замков и навесов, то подойдёт легковесная DIY – модель, если же речь идёт о производстве корпусной мебели, то вам лучше остановиться на более тяжелой модели фрезера.
Мощность ручного фрезера  по дереву должна соответствовать условиям работ, в которых будет использоваться фрезер.  Нет смысла приобретать легковесный, маломощный аппарат, если вы его будете использовать на весу (под обрабатываемым изделием не будет жёсткой опоры).
Наличие возможности переключения скорости вращения фрезы, несомненно, расширяет возможности ручного фрезера, но опять же, при узко направленной деятельности такая функция будет лишней.
Делая выбор фрезера, обратите внимание на кнопку пуска (выключатель). Лучше приобрести такой ручной фрезер, кнопка выключения у которого снабжена фиксацией и блокировкой случайного включения. Это безопасность и удобство в работе.
Теперь о зажиме инструмента. Лучшее крепление инструмента — это конусная цанга. Более дешевый вариант крепления инструмента — это цанги, выполненные из конусовидных частей стали, они слишком маленькие и не способны полностью закрепит фрезу. Но самое плохое в них то, что они быстро выходят из строя.
Отсос пыли с рабочей поверхности  производят в нескольких вариантах. Либо он встроен в сам станок, либо устанавливается на подошву ручного фрезера как дополнительная функция. Последнее не очень удобно, снижается видимость изделия.
Ручной фрезер должен иметь подошву, которая даёт хорошую видимость обрабатываемого места детали,  простую и надёжную систему настройки высоты (эта система должна обеспечить не только лёгкую настройку глубины реза, но и точность настройки глубины реза).
Работа с фрезером и его устройство
Фрезер представляет собой два основных узла (основание и электродвигатель), скрепленных между собой регулируемым подъемным механизмом (регулирует глубину реза).  Рядом с двигателем расположен регулировочный штифт и шайба, расстояние между ними и задаёт глубину реза.
Прямолинейная направляющая даёт возможность передвигать ручной фрезер на одинаковом расстоянии от края детали. Некоторые ручные фрезеры оснащаются  круговой направляющей, она позволяет фрезеровать окружности, имеющие большой радиус (от 15см).
Если требуется фрезеровать круг меньше, то для этого на основании ручного фрезера  имеются отверстия, в которые на необходимом расстоянии от фрезы ставится центрирующий штифт.
Чтобы выбрать паз, применяется угловой упор. Он крепится к основанию ручного фрезера под углом 90°.
Работа с фрезером должна выполнятся при условии хорошо закреплённой обрабатываемой детали. Надежная опора — это гарантия того, что край паза получится ровный.
За один проход нужно снимать не более чем  5-6мм. Глубокие пазы и канавки нужно выбирать за несколько проходов. Чтобы края паза не были рваными, ручной фрезер нужно передвигать медленно и плавно.



Начало работы с фрезером и его настройка
Как и все деревообрабатывающие инструменты, ручной фрезер необходимо тщательно настроить, проверить и отрегулировать, чтобы обеспечить его качественную работу в дальнейшем. Без некоторых простых регулировок Вам не удастся достигнуть чистой и точной обрабатываемой поверхности. Несомненно, с течением времени окупятся и дополнительные расходы на приобретение более качественного фрезера, обеспечивающего повышенную точность в работе. Дешевые ручные фрезеры не всегда собраны с достаточной тщательностью и часто они неслишком надежны. Поэтому все попытки точной настройки такого фрезера часто будут заканчиваться ничем. Проверка нового фрезера
Сначала отвинтите зажимную цангу и предохранительную гайку. После этого включите фрезер и проверьте, нет ли вибраций двигателя. Вставьте фрезу и выполните проверочный рез на пробном куске древесины.

Зажимные винты и принадлежности
Проверьте, все ли зажимные винты и другие резьбовые элементы можно без проблем затянуть и снова отвинтить и нет ли стружки на резьбе. Проверьте, хорошо ли подходят друг к другу все детали и принадлежности и удобно ли обращаться с органами управления фрезера.

Чистка и смазка
При необходимости оботрите защитную смазку с зажимной цанги, шпинделя и направляющих стоек. Смажьте металлические поверхности фрезера легким машинным маслом, чтобы предотвратить образование ржавчины и обеспечить легкость хода подвижных частей.

Ведение фрезера
Неопытные пользователи часто держат ручной фрезер недостаточно плотно и слишком сильно прижимают его к заготовке. Это затрудяет ведение фрезера по боковой направляющей и она легко сбивается. Держите ручной фрезер плотно, но без напряжения, за обе рукоятки и равномерно, не останавливаясь, ведите ее вдоль заготовки. Не замедляйте движения на углах детали или при других изменениях направления движения, так как в противном случае фреза может перегреться и оставить на поверхности детали прожиги.

Боковая направляющая
Некоторые погружные и большинство неподвижных фрезеров имеют рукоятки, расположенные достаточно низко, что облегчает ведение фрезера. Однако, при свободном фрезеровании лучше удерживать фрезер за самое основание или — по соображениям безопасности — за боковые рукоятки дополнительной платы, прикрепленной к основанию. При этом фрезер получает дополнительную устойчивость и опрокинуть его гораздо труднее.

Настройка вылета фрезы
Все фрезеры имеют регулировку вылета фрезы и механизм его контроля. Часто это простой металлический стержень с флажком-указателем и зажимным винтом для фиксации в определенном положении; на более сложных моделях вместо него устанавливается прецизионный упор с лупой для чтения показаний шкалы и микрометрическим винтом. С помощью упора можно производить предварительную настройку вылета фрезы и выполнять фрезерование пазов и углублений одинаковой глубины.

Упор со стержнем и шкалой глубины
Наиболее простой вариант упора для выставления вылета фрезы — стержень, настраиваемый с помощью шкалы, нанесенной на корпусе двигателя. Необходимая глубина погружения фрезы в материал задается расстоянием между концом этого стержня и упорной площадкой (в более сложных моделях — револьверной головкой) на основании ручного фрезера.

Настройка упора
Прежде чем начать настройку упора, выньте вилку ручного фрезера из розетки!. Вставьте в цангу необходимую фрезу и затяните гайку. Установите фрезер на плоскую поверхность и, надавливая сверху, опустите его верхнюю часть до тех пор, пока фреза не коснется поверхности. Зафиксируйте верхнюю часть в этом положении с помощью фиксатора. Ослабьте прижимной винт, опустите стержень до соприкосновения с упорной площадкой. Ориентируясь по положению флажка, поднимите стержень на расстояние, соответствующее необходимой глубине погружения фрезы и зафиксируйте его в таком положении, вновь затянув фиксирующий винт. Освободите фиксатор и медленно верните корзину фрезера в исходное пололжение (двигатель поднят в крайнее верхнее положение).

Настройка вылета фрезы на перевернутом фрезере
Можно также перевернуть ручной фрезер и, производя постоянные измерения, с помощью механизма погружения изменять вылет фрезы до тех пор, пока не будет достигнуто требуемое значение. В этот момент следует зафиксировать механизм погружения и сдвинуть стержень вверх до соприкосновения с упорной площадкой.

Тонкая настройка вылета фрезы
У некоторых ручных фрезеров имеется устройство тонкой настройки вылета фрезы. Оно либо размещено на стержне устройства настройки вылета фрезы, либо заменяет само устройство. При использовании этого устройства тонкой настройки фреза не опускается, глубину фрезерования можно точно выставлять регулировочным винтом.Подобные устройства тонкой настройки особенно полезны для закрепляемых в столе фрезеров, у которых не опускается корзина.
Для точной настройки положите фрезер на бок (если он не закреплен в столе или в стойке) и освободите фиксатор глубины. Ввинчивайте или вывинчивайте винт тонкой настройки до тех пор, пока фреза не примет необходимое положение относительно подошвы. Зафиксируйте текущее положение корзины с помощью фиксатора, чтобы полученная настройка не сбилась во время работы.

Фрезерование на определенную глубину
Если Вы фрезеруете паз, начиная с самой кромки детали, то есть выполняете открытый паз, поставьте фрезер перед собой подошвой на деталь таким образом, чтобы ее большая часть — в том числе и фреза — нависала над краем детали. Опустите фрезу до настроенной глубины и зафиксируйте корзину в таком положении. После этого включите фрезер и начните подачу.
После того, как паз профрезерован до конца, ослабьте фиксатор и поднимите фрезу, прежде чем выключить фрезер и снять его с детали. При выполнении глухих пазов включите ручной фрезер и погрузите фрезу в деталь до установленной глубины. Зафиксировав корзину в таком положении, начните движение фрезера по детали.

Фрезерование глубоких пазов
Для того, чтобы за несколько проходов выполнить глубокий паз, после каждого прохода производите настройку новой глубины погружения фрезы. При этом каждый раз перед тем, как произвести новую настройку, выключайте ручной фрезер. При каждом новом проходе следите за тем, чтобы он шел точно по параллельному упору или по направляющей. Выполняйте последовательные проходы, пока не получите паз нужной глубины. Чтобы получить чистую поверхность, во время последнего прохода снимайте слой материала толщиной не более 1,5 мм.

Оптимальная глубина фрезерования
В процессе фрезерования трение фрезы о древесину вызывает нагрев режущих кромок. Слишком высокие температуры негативно влияют на твердость стали и затупляют фрезу. Все это легко может привести к прижогам на поверхности дерева. Избежать этого можно, выполняя глубокие пазы в несколько проходов.
Постоянно проверяйте, правильно ли настроен вылет фрезы. С этой целью производите пробный рез на ненужном обрезке древесины.
Ручными фрезерами малой и средней мощности с диаметром хвостовика 6 мм за один проход следует снимать не более 3 мм. Чуть больше — 4-6 мм — можно снимать 900-ваттным фрезером, используя фрезы с хвостовиком 8 мм. Тяжелыми фрезерами, используя фрезы с хвостовиками в 12 мм, за один проход можно без особых сложностей снять 6-8 мм.
Эти данные относятся к прямым фрезам с твердосплавными напайками. Используя HSS-фрезы, необходимо несколько уменьшить толщину съема материала за один проход. То же самое относится и к обработке твердых материалов.

Настройка револьверной головки
Для того, чтобы при выполнении многочисленных проходов не приходилось слишком часто заново настраивать вылет фрезы, многие фрезеры оснащаются револьверной головкой, с помощью которой можно настроить три или более глубин фрезерования. Для того, чтобы настроить отдельный упор револьверной головки, ослабьте контргайку и с помощью отвертки заверните (выверните) винт до необходимой высоты. С помощью стальной линейки измерьте высоту отдельных винтов-упоров и если все в порядке — затяните контргайки.

Ведение фрезы
Как правило, фрезер ведется по детали в направлении набегания режущих кромок фрезы. При этом фрезер не только эффективнее снимает материал, кроме этого вращательное движение фрезы притягивает фрезер к обрабатываемой кромке детали. Если перемещать фрезер в противоположном направлении, то он может самопроизвольно отойти от направляющей.
1 Фрезерование кромок
При фрезеровании кромок, фальцев или профилей фрезер, как правило, следует вести в направлении набегания режущих кромок фрезы.

2 Фрезерование c использованием параллельного упора
Если Вы работаете с параллельным упором, то ручной фрезер также необходимо вести в направлении набегания режущих кромок фрезы, чтобы возникающие при фрезеровании усилия прижимали инструментк кромке. Это в особенности важно при обработке видимых поверхностей.

3 Фрезерование c использованием направляющей планки
Если Вы фрезеруете деталь вдоль направляющей планки, то, как правило, фрезер необходимо вести в направлении набегания режущих кромок фрезы, чтобы плита основания прижималась к направляющей планке.

Свободное фрезерование
При свободном фрезеровании ведите инструмент, учитывая его увод влево от направления перемещения. При этом будет компенсироваться различное сопротивление движению фрезера в мягких и твердых зонах детали. По возможности следует выдерживать движение фрезера в одном направлении. Если Вы ведете фрезер слева направо, то фрезер уклоняется в направлении от Вас — это наиболее безопасное направление перемещения фрезера.

4 Фрезерование c использованием внутреннего шаблона
Ведите фрезер вдоль внутренней кромки шаблона в направлении по часовой стрелке.

5 Фрезерование c использованием наружного шаблона
Ведите фрезер вдоль внешней кромки шаблона в направлении против часовой стрелки.

6 Фрезерование c использованием циркуля
В этом случае фрезер необходимо вести в направлении против часовой стрелки, чтобы фрезер стремился к центру окружности, а не уклонялся от нее.

Фрезерование по ходу фрезы
Нет правил без исключений! Если деталь закреплена вертикально, то при ведении фрезера в обычном направлении, — то есть против направления вращения фрезы, — повреждаются волокна на нижней стороне выполняемого паза. В случае острых фрез это практически незаметно, однако при поперечном фрезеровании торца эта проблема более чем заметна. При обработке покрытых шпоном или другим материалом заготовок за фрезой может оставаться шероховатая или расщепленная поверхность.
Фрезерование торцовой поверхности детали
При фрезеровании торцовой поверхности детали по-настоящему чистый кант можно получить, если вы сначала выполните очень пологий первый рез, ведя фрезер в направлении вращения фрезы. Это позволит ровно снять основную часть волокон дерева, прежде чем вы приступите к удалению оставшегося слоя, ведя фрезер как обычно — против направления вращения фрезы.

Фрезерование тяжелого дерева
При обработке склонной к растрескиванию древесины можно исправить ситуацию, производя фрезерование по ходу фрезы. Однако, сначала следует попробовать выполнять снятие материала тонкими слоями за несколько проходов, подавая фрезер как обычно — по ходу фрезы.

Удержание фрезы на направляющей кромке
При фрезеровании по ходу фрезы важно сохранять абсолютный контроль скорости подачи, чтобы не было возможности отклонения упора или направляющей от направляющей кромки. Применяя шаблоны, всегда следите за тем, чтобы при ошибках в ведении фрезера происходил уход в удаляемую древесину.

Обрезка кромок с помощью фрезера
Фрезерование по ходу фрезы также предотвращает отщепление приклеенной кромки при срезании выступающих частей торцевой частью фрезы. Для такой обработки следует использовать фрезу с торцовыми режущими кромками и направляющую пластину, обеспечивающую надежное ведение фрезы над обрабатываемой кромкой.

Скорость подачи
Хотя число оборотов фрезы настраивается достаточно точно, скорость, с которой фреза движется сквозь обрабатываемый материал, зависит только от Вас. Хотя скорость подачи зависит от твердости или плотности фрезеруемого материала и от типа фрезы, ее правильное определение является делом опыта.
Важно следующее — фрезер должен продвигаться не настолько медленно, чтобы это приводило к перегреву фрезы от трения, но и не настолько быстро, чтобы не успевали удаляться опилки.

Удаление опилок
Обработку фрезами «ласточкин хвост», Т-образными или шаровыми пазовыми фрезами можно выполнять только за один проход. Работа таким фрезами требует особой аккуратности, так как удаление опилок из образующихся узких пазов может оказаться проблематичной. Если ширина паза позволяет, следует производить предварительное фрезерование узкого паза, чтобы при выполнении окончательного прохода необходимо было удалять как можно меньше опилок.

Фрезерование пластиков и алюминия
При фрезеровании пластмасс ручным фрезером необходимо выбирать небольшие обороты фрезы, по мере возможности избегая расплавления материала. В противном случае сразу за фрезой может происходить слипание материала или забивание паза. Та же проблема существует и при обработке алюминия — образующиеся опилки могут забивать паз.

Интересные статьи для вас

Садовая дорожка своими руками
Печатный бетон своими руками
Топ бетон своимим руками
Гипсовые 3D панели своими руками
Гипсовая плитка своими руками



shapovalov5.ru

эскизы, рисунки и узоры по шаблоны с фото

    Сделала-сама.ру
  • Шитье
  • Крючок
  • Спицы
  • Валяние
  • Декупаж
  • Лепка
  • Мыло
  • Скрап
  • Пэчворк
  • Бисер
  • Бумага
  • Поделки
  • Отдых
  • Плетение
  • Роспись
  • Аппликации
  • Вышивка

Искать

  • Об этом говорит весь интернет
Цветы из салфеток своими руками Букет из киндеров своими руками Букеты из чая своими руками Традиционное английское рукоделие: осваиваем в оригинале Кокошник своими руками из картона Букет из Рафаэлло своими руками Букет из фруктов Как выбрать качественный кухонный нож: советы хозяйкам Резьба по дереву фрезером своими руками

sdelala-sama.ru

видео-инструкция по монтажу своими руками, особенности фрезеровальных станков с ЧПУ, инструментов для обработки ручным фрезером, шаблонов, сверл, цена, фото

Все фото из статьи

Фрезерование дерева – это одна из основных процедур, необходимых для производства деревянных изделий, создания профилей, пазов, кромок, карманов и прочих фигурных элементов. Обработка может производиться в утилитарных или художественных целях. Мы рассмотрим оборудование для фрезеровки и особенности работы с ним.

Фрезеровочная машинка по дереву позволяет вытачивать сложные поверхности и узоры.

Фрезеровка древесины

Назначение

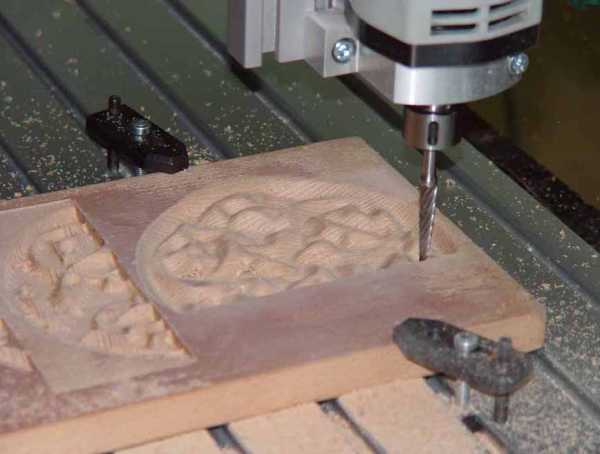

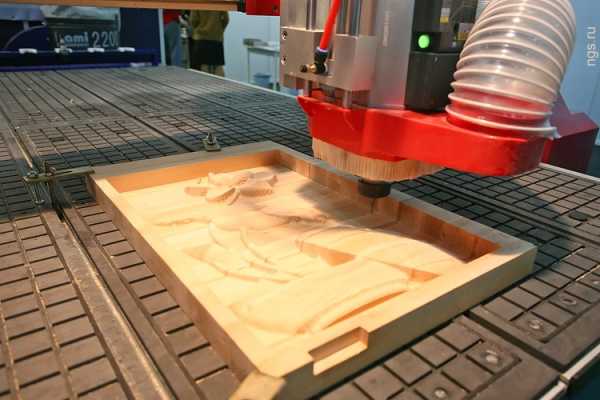

На фото показан процесс изготовления объемного узора.

Фрезеровка – это процесс механической обработки заготовки специальным режущим инструментом, называемым фрезой, при котором этот инструмент совершает вращательное движение вокруг собственной оси, а заготовка перемещается поступательно относительно рабочего вала станка. Также может перемещаться сам вал относительно неподвижной заготовки.

Основной рабочий орган фрезерного станка – это фреза. Она представляет собой режущую головку, закрепленную на хвостовике, который имеет определенный размер (обычно 8 мм) и фиксируется в патроне, надетом на вал двигателя. Обычно фреза – это многозубый инструмент, изготовленный из инструментальной стали различной прочности. Бывают затылованные и незатылованные фрезы.

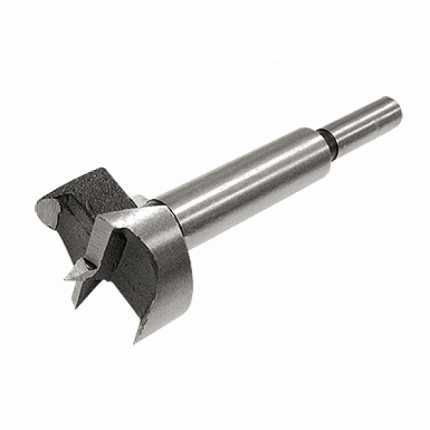

Сверло фрезеровальное по дереву перьевое системы «Зубр».

В зависимости от особенностей оборудования и организации процесса обработки фрезерование может различаться по таким признакам:

  1. По пространственной ориентации шпинделя станка различают вертикальное и горизонтальное фрезерование. Современные производственные станки обычно имеют универсальное исполнение и способны производить вертикальную и горизонтальную обработку под разными углами с использованием различного инструмента;
  2. По направлению вращения фрезы относительно движению заготовки или шпинделя станка различают встречное и попутное вращение. Встречное движение обеспечивает большую производительность и безопаснее, тогда как попутное вращение дает более высокое качество обработки, но опасно вырыванием заготовки;
  3. По типу используемого инструмента бывает фасонное, концевое, торцевое периферийное фрезерование и другие виды обработки.

Изготовление подобных изделий своими руками требует высокого мастерства и большого опыта.

Основные типы фрезерования, применяемые наиболее часто:

Тип обработкиНазначение
КонцеваяПроизводит пазы, подсечки канавки, карманы (пазы с выходом на более чем одну поверхность), окна (пазы с выходом на одну поверхность), зенки, отверстия, сквозные пазы
ТорцеваяВыполняет обработку больших плоских поверхностей, гравировку, циклевание плоскостей, выточку узоров на плоскости
ФасоннаяИзготовление контурных профилей, багетов, плинтусов и прочих погонных деталей, элементов украшений и т.д.
ПериферийнаяВыемка сложных пазов, углублений и т.п.

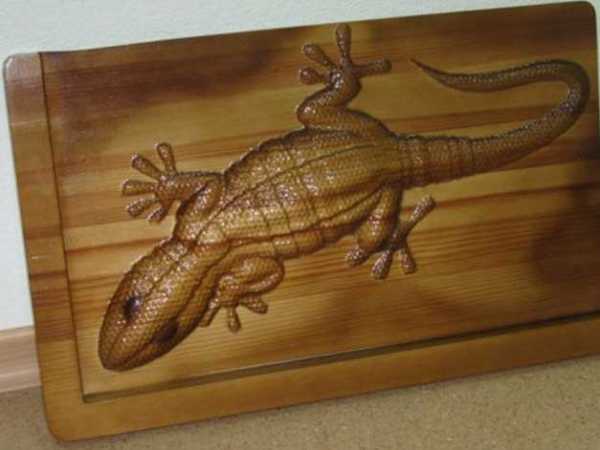

Фигурные элемента выполнены на фрезерном станке.

Важно!
Фрезеровка деревянных поверхностей позволяет создавать поверхности, рельефы, пазы, канавки, отверстия, профильные кромки и прочие формы деревянных деталей, предметов мебели, элементов декора и конструкционных элементов из различных пород древесины.

Типы оборудования

Цена качественного оборудования достаточно высока.

Современные станки чаще всего представляют собой многофункциональные универсальные устройства, способные выполнять самые разные действия и решать различные производственные задачи.

При этом можно выделить такие их разновидности:

  • Фрезеровальный станок по дереву с ЧПУ (числовым программным управлением). Оснащен памятью и микропроцессором, которые с помощью специального программного обеспечения осуществляют управление процессом обработки по заданным параметрам. Значительно облегчает и упрощает процесс производства, сокращает время на изготовление одной единицы продукции, сокращает затраты на оплату труда персонала, повышает производительность предприятия;
  • Ручной фрезерный станок. Предназначен для использования в домашних мастерских, в индивидуальных производствах, на небольших частных предприятиях. Чаще всего используется для изготовления пазов, зенок, карманов, проушин и прочих крепежных отверстий;
  • Копировально-фрезерный станок. Устройство снимает форму готового изделия и копирует ее по заготовке. Для работы используются шаблоны для фрезерования по дереву, с которых снимается сложная форма для копии;
  • Токарно-фрезерный станок. Предназначен для изготовления профильных изделий круглой, многогранной или винтовой формы сечения;

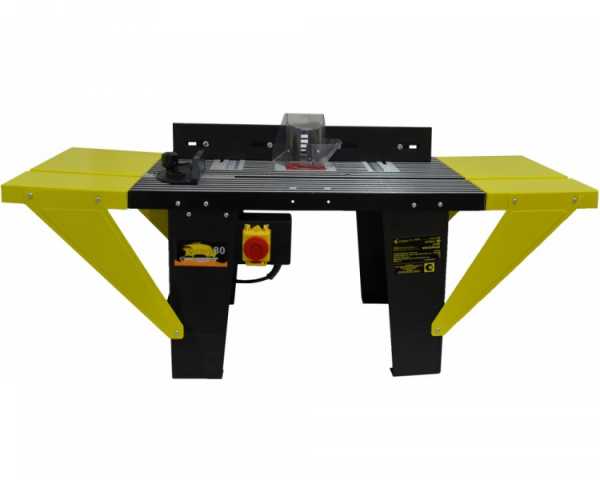

  • Настольный фрезерный станок напоминает ручной вариант, оснащенный специальным рабочим столом и направляющими приспособлениями;
  • Бытовой станок представляет собой обрабатывающий комплекс, который поможет распилить, просверлить, расточить, зенковать или выстрогать деревянную заготовку.

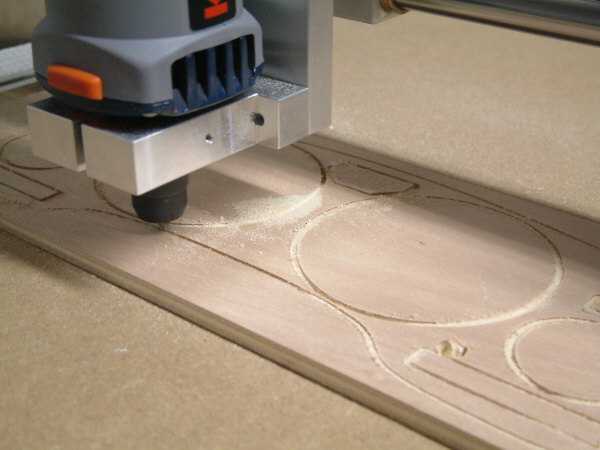

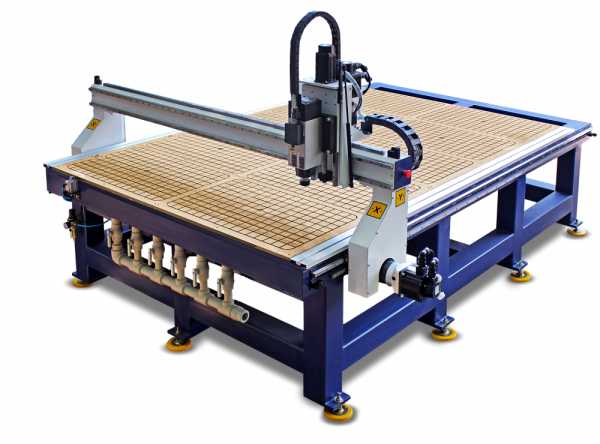

Станок с программным управлением.

Сложные станки, устройства с программно-числовым управлением, токарные и копировальные станки используют на производственных предприятиях. Для личных и домашних нужд такие машины не используют из-за дороговизны, крупных габаритов и низкой потребности в подобных операциях в условиях индивидуального хозяйства.

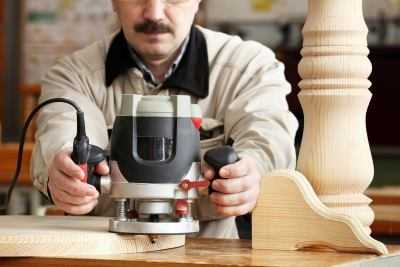

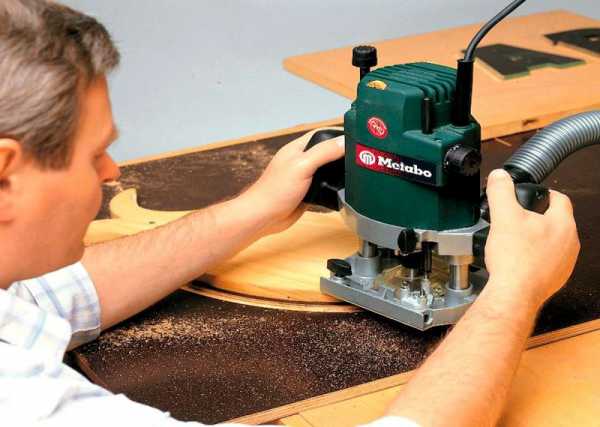

Ручной аппарат для фрезеровки дерева.

Важно!
Для мастеров-любителей, владельцев загородных хозяйств и мелких цеховиков наиболее актуальным будет ручной агрегат.

Особенности использования ручного станка

Виды работ

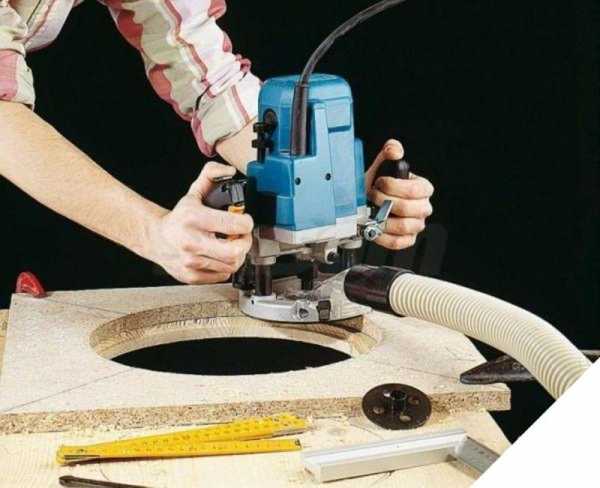

Вырезание круглого отверстия.

Существуют различные виды ручных фрезеров, но мы будем говорить о погружном агрегате, так он наиболее универсален и используется чаще всего.

С помощью данного инструмента выполняют самые разные работы, которые можно условно разделить на такие группы и направления:

  1. Фрезеровка канавок, четвертей и пазов. Эти и прочие углубления в заготовках могут располагаться вдоль и поперек волокон и слоев, иметь открытую или закрытую форму, выходить на кромку. Чаще всего эти элементы служат для формирования разъемных и неразъемных соединений;
  2. Фрезеровка кромок. Профилирование функциональных и декоративных элементов, погонных изделий, мебели, поделок и прочего. Наиболее характерные примеры – это плинтуса, галтели, багеты, карнизы, наличники и т.д.;
  3. Фрезеровка контуров и сложных поверхностей. Изготовление гравюр, вывесок, оригинальной мебели, панно, интерьерных элементов. Здесь широко применяются шаблоны и методы копирования;
  4. Вырезание специальных конструкционных углублений, пазов, отверстий под замки, штапики, шипы и т.д.

Профилирование бруса для строительства деревянных домов.

К ручному фрезеру можно добавлять различные приспособления для облегчения работы и обеспечения точности линий. Это могут быть различные рейки, линейки, упоры, рамки, радиальные приспособления и прочие устройства.

Важно!
Путем вдумчивого подбора нужных деталей и приспособлений можно собрать собственный фрезеровочный станок по дереву своими руками .

Виды инструмента

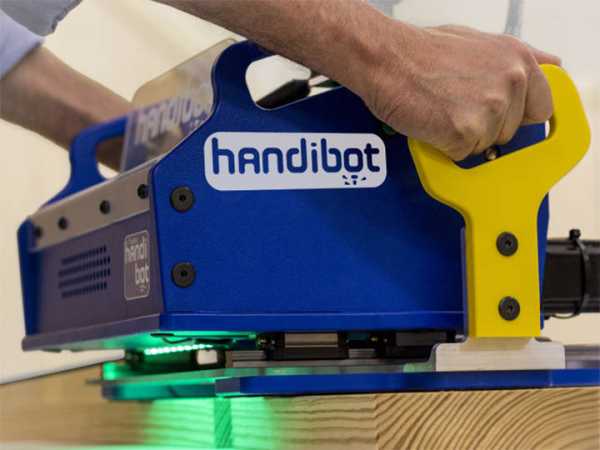

Современный ручной станок с компьютерным управлением.

Существует различный инструмент для фрезерования по дереву ручным фрезером. Для ручной работы используют специальные фрезы, состоящие из хвостовика в форме цилиндра диаметром 6, 8 и 12 мм, а также рабочей части с режущей кромкой. Эти фрезы могут отличаться размерами и конструкцией, формой режущей части, материалами.

Важно!
Для древесины мягких пород используют быстрорежущую инструментальную сталь, а для более прочных материалов применяют ножи из более твердых сплавов.

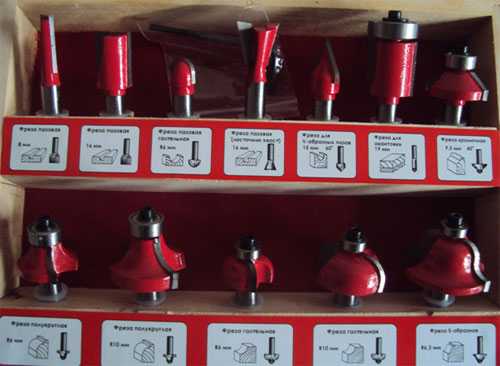

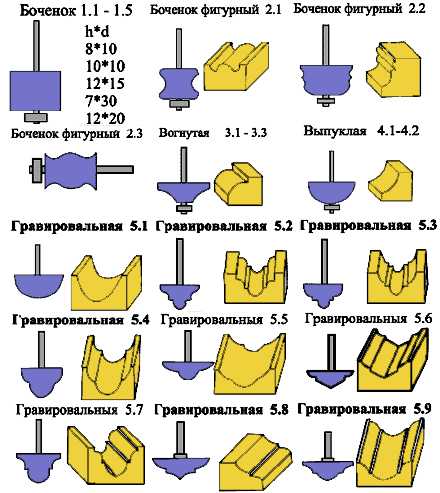

Существует множество разновидностей инструмента.

Для нормальной работы и выполнения перечисленных выше операций необходимо обеспечить точное позиционирование фрезы в трех координатах. Для регулировки вертикального направления используют погружной механизм, а перемещение в горизонтальной плоскости обеспечивается разными путями: с помощью специального направляющего подшипника на фрезе, направляющей втулки на опорной поверхности инструмента или иного приспособления, которых существует множество.

Направляющий подшипник устанавливается на кромочных фрезах, предназначенных для обработки краев заготовок.

Кромочная фреза с подшипником.

Бывают такие кромочные фрезы для ручного станка:

  • Профильные. Используются для формирования фигурного профиля плинтуса, наличника, багета и т.д.;
  • Конусные. Необходимы для скашивания кромки под углом 45˚, 60˚, 30˚ и т.д.;
  • Калевочные. Нужны для закругления кромки. Формирует четверть окружности разного размера с радиусом от 3 до 16 мм;
  • Галтельные. Формирует декоративные края кромок в виде галтелей;
  • Фальцевые. Фрезеровка четвертей, третей и т.д. Чаще всего используется для соединений и декора;
  • Дисковые. Помогают вырезать на деревянных поверхностях горизонтальные пазы различной толщины.

Инструменты для декора и гравировки.

Также широко применяют фрезы без направляющих подшипников, которые называют пазовыми.

Среди них наиболее популярны такие виды:

  • Прямоугольная. Используется наиболее часто для формирования прямоугольных пазов для различных соединений;
  • Галтельная. Полукруглые пазы и канавки, декор;
  • V-образная. Паз с наклонными стенками. Используется в гравировке надписей и прочих работах;
  • «Ласточкин хвост». Применяется для создания открытых и закрытых шиповых соединений в мебельном производстве.

Типичный набор рабочих фрез.

Важно!
Подбирать фрезы следует с учетом обрабатываемого материала, скорости вращения шпинделя и типа оборудования.

Особенности работы

Важно правильно настроить инструмент.

Перед работой выполняют настройку аппарата. В первую очередь выставляют глубину фрезеровки. В случае работ на большую глубину она достигается поэтапно.

Также необходимо выставить правильную частоту вращения. Она зависит от диаметра режущей части и типа материала. Как правило, для фрез маленького диаметра частота составляет 20 000 об/мин и более, а для фрез диаметром порядка 40 мм – 10 000 – 12 000 об/мин.

Примеры профилирования кромок.

Важно!
После длительной работы на низких оборотах необходимо на некоторое время запустить оборудование на максимальную частоту вращения для охлаждения двигателя.

Вывод

Фрезеровка древесины – важнейшая операция по деревообработке, позволяющая создавать как конструкционные, так и декоративные элементы и детали. Видео в этой статье наглядно демонстрирует возможности современного оборудования для фрезеровки.

rubankom.com

видео-инструкция по монтажу своими руками, особенности художественного, 3д-фрезерования, ЧПУ, насадок на дрель, цена, фото

Все фото из статьи

Фрезеровка повсеместно применяется в современной промышленности, особенно при изготовлении мебели, предметов интерьера, лестниц, кроме того в ней зачастую возникает потребность и в домашнем хозяйстве. С помощью фрезера можно врезать замок в дверь или даже превратить деревянную заготовку в настоящее произведение искусства. Далее мы подробно рассмотрим, что такое фрезеровка, а также на каком оборудовании и как она осуществляется.

Фрезеровка деревянной заготовки

Общие сведения

Фрезерование древесины позволяют решить следующие задачи:

  • Произвести отрез;
  • Вырезать нужную деталь из массива;
  • Нанести объемный сложный орнамент или рисунок – 3d фрезеровка дерева;
  • Создать пазы и пр.

Пример 3D фрезеровки

Благодаря такой универсальности фрезеровка является одним из наиболее популярных типов обработки древесины. Его принцип основан на том, что режущая фреза вращается с определенной скоростью, при этом заготовка совершает поступательные движения.

На фото — фрезерный станок с ЧПУ

Чем выполняется фрезеровка

Оборудование

В настоящее время существует довольно много видов оборудования, предназначенного для фрезеровки древесины. Ниже приведены основные из них:

Тип оборудованияОписание
Станок для фрезеровки дерева с нижним расположением шпинделяПрименяются для создания следующих типов поверхностей:
  • Прямолинейных;
  • Профильных;
  • Криволинейных (багет, филенка).

Обработка прямолинейных деталей осуществляется по опорной линейке, криволинейные же обрабатываются в шаблоне по кольцу.

С верхним расположением шпинделяПозволяют выполнять:
  • Пазы;
  • Фигурные рельефы.

При помощи таких станков можно обрабатывать детали с фигурными контурами.

Станки с ЧПУ и деревообрабатывающие центрыМогут обрабатывать самые разные типы деталей и массивную древесину.

В набор функций этого оборудования входит:

  • Профилирование;
  • Форматная обработка;
  • Выборка пазов;
  • Сверление;
  • Облицовывание кромок и последующая их обработка;
  • Художественная обработка деталей.

Система с программным управлением базируется на ПК, благодаря чему способна использовать возможности многозадачной ОС в реальном времени. В результате она позволяет одновременно контролировать несколько процессов.

В основу этих станков заложен принцип трехкоординатного перемещения суппорта. Причем обработка детали осуществляется одновременно с пяти сторон. В зависимости от вида работ, в станке происходит автоматическая смена режущих головок.

Цена такого оборудования наиболее высокая, потому оно применяется, как правило, на крупных предприятиях.

Фрезерно-гравировальныеИспользуются для выполнения следующих типов операций:
  • Гравировки;
  • Криволинейного раскроя;
  • Создания рельефных поверхностей.

Перемещение фрез осуществляется по траектории, которую задает программа. Благодаря тому, что такие станки позволяют выполнять 3Д – рельефы, они широко применяются для изготовления декоративных элементов мебели и дверей, а также рекламной продукции.

Ручной фрезерный инструментДанное оборудование применяется для выполнения небольшого объема работ.

К такому оборудованию относится:

  • Ручная фрезерная машина;
  • Дрель с насадкой для фрезеровки.

Всевозможные приспособления позволяют выполнять такие операции, как:

  • Формирование профиля на кромке заготовки;
  • Выборка пазов и пр.
Бор-машина с гибким валомПо сути, данное устройство относится к ручным фрезерным инструментам. Как правило, оно используется для создания или доработки резных изделий.

Машинка состоит из электродвигателя, гибкого вала и наконечника, к которому крепятся фрезы.

Насадка на дрель для фрезеровки дерева «БелОМО»

Фрезы

Для фрезеровки древесины применяются в основном два вида фрез:

  • С опорным кольцом, в качестве которого используется подшипник.
  • Концевые.

Помимо типа конструкции, фрезы для дерева различаются профилем.

Они бывают следующих типов:

  • Пазовая – предназначена для выполнения глубоких пазов;
  • Галтельная – создает полукруглый паз.
  • V-образная – вырезает паз с углами в 45 градусов. Такая фреза часто применяется для выполнения украшений, букв и пр.
  • Ласточкин хвост (шиповая) — применяется в мебельном производстве для создания шиповых соединений.
  • Конусная – позволяет скашивать кромку под углом 45 градусов.
  • Калевочная – предназначена для создания профиля в четверть окружности.
  • Профильная – способна вырезать на деревянных поверхностях разные типы профилей, в том числе, и фигурные.
  • Дисковая – может вырезать ровный паз различной ширины.

Наиболее распространенные профили фрез

Что касается размеров, то они могут быть следующие:

  • Диаметр – от 4 до 40 мм;
  • Высота – от 6 до 30 мм.

Правильный выбор фрезы является залогом качества выполняемой работы. В настоящее время в продаже можно найти наборы фрез, в которые входят все необходимые режущие элементы для выполнения основных операций по дереву.

Работа фрезером по дереву

Итак, с оборудованием для фрезеровки мы разобрались. Теперь рассмотрим, как выполняется фрезеровка дерева своими руками ручным фрезером.

Ручной фрезер

Для фрезеровки мелких деталей, чтобы предотвратить дефекты, желательно использовать специальный стол, к которому крепятся заготовки и направляющие при помощи струбцин. Направляющие могут быть в виде линейки или криволинейных шаблонов.

Обратите внимание!
При работе с фрезером не стоит устанавливать слишком высокую скорость, так как обрабатываемая поверхность заготовки может обуглиться.
Причем, следует учитывать, что чем больше диаметр режущего элемента, тем меньше должна быть скорость вращения.

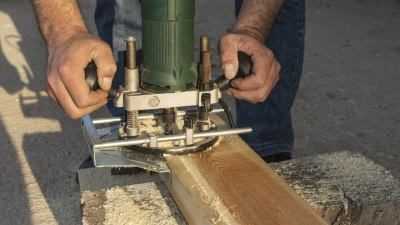

Фрезеровка ручным фрезером по шаблону

Дальнейшая инструкция выглядит следующим образом:

  • Вначале нужно подобрать подходящую фрезу для выполнения тех или иных задач.
  • Затем надо в патрон вставить хвостовик режущего элемента так, чтобы погружение составляло не более 20 мм.
  • После этого патрон нужно повернуть до щелчка, после чего следует затянуть гайку ключом.
  • Далее необходимо поставить специальный револьверный упор, который задает глубину обработки напротив ограничительного торца. После этого нужно освободить винт ограничителя, который позволит работать в заданном направлении.
  • Затем инструмент нужно опускать до тех пор, пока фреза не коснется заготовки.
  • После опускания механизма на необходимую глубину его следует заблокировать.
  • Затем фрезерный аппарат продвигается вдоль направления.
  • Если нужно выполнить фрезеровку на разной глубине, работа выполняется за два прохода.

Если необходимо придать детали сложную форму, предварительно надо сделать шаблон. Для этого нужно на плотный картон или фанеру нанести контур детали, после чего аккуратно ее вырезать.

Набор шаблонов для обработки углов

Обратите внимание!
Двигать фрезер по заготовке необходимо в обратном направлении по отношению к движению фрезы.
В противном случае вы можете не удержать своими руками инструмент и травмироваться.

Правила техники безопасности

Как и любые другие электроинструменты, фрезер является достаточно травмоопасным оборудованием.

Поэтому напоследок приведем правила техники безопасности, которые необходимо соблюдать:

  • Выполнять крепление фрез и настройку инструмента можно только тогда, когда оборудование отключено от электричества.
  • Все детали перед работой надо жестко закрепить, иначе они могут сорваться, что чревато травмами, так как инструмент работает на очень высоких оборотах.
  • Инструмент во время работы нужно держать крепко и все движения выполнять плавно, без рывков.

Специальный фрезерный стол упростит работу и сделает ее более безопасной

  • Во время первого прикосновения фрезы к заготовке может произойти отдача. Поэтому нужно держать инструмент особенно крепко, ожидая рывок.
  • Прежде чем начать работу, нужно убрать все посторонние предметы, чтобы они не зацепились за фрезу. Небрежность может привести к серьезным и опасным травмам.
  • При работе с инструментом необходимо использовать индивидуальные средства защиты – очки, респиратор и перчатки. Связано это с тем, что в процессе обработки древесины образуется мелкая пыль, которую нельзя вдыхать.

Совет!
Для удобства работы, стол можно оснастить розеткой, которая позволит быстро включать и отключать инструмент.

Вот, пожалуй, и вся основная информация по фрезеровке деревянных заготовок.

Вывод

Фрезеровка является одним из наиболее распространенных видов обработки деревянных заготовок. Связано это с возможностью выполнять самые разные задачи, начиная профилями и заканчивая сложными трехмерными узорами. Причем многие операции можно осуществлять в домашних условиях при помощи ручных фрезеров или даже дрелей со специальными насадками, единственное, при работе с этим оборудованием необходимо строго соблюдать правила техники безопасности.

Ознакомиться с дополнительной некоторой информацией по данной теме можно из видео в этой статье.

rubankom.com

Что можно делать фрезером по дереву – работа ручным фрезером, что можно сделать, как правильно пользоваться в домашних условиях,обработка и резьба для начинающих, шлифовка

Отправить ответ

avatar
  Подписаться
Уведомление о
