Работа по дому или на загородном участке иногда требует согнуть металлическую ленту, круглую или профильную трубу по определенному радиусу. Если это случается достаточно редко, нет смысла приобретать фабричное оборудование. В данной статье мы расскажем о способах, которые помогут смастерить трубогиб своими руками в условиях дачи или дома.
На фото — вариант трубогибочного приспособления
Немного теории
Наиболее востребованными изделиями из металла сегодня являются профильные трубы, которые можно использовать для создания:
- ограждений;
- садовой мебели;
- сеток;
- временных укрытий для машин;
- теплиц;
- прокладке водоподводящих сетей;
- гаражей.

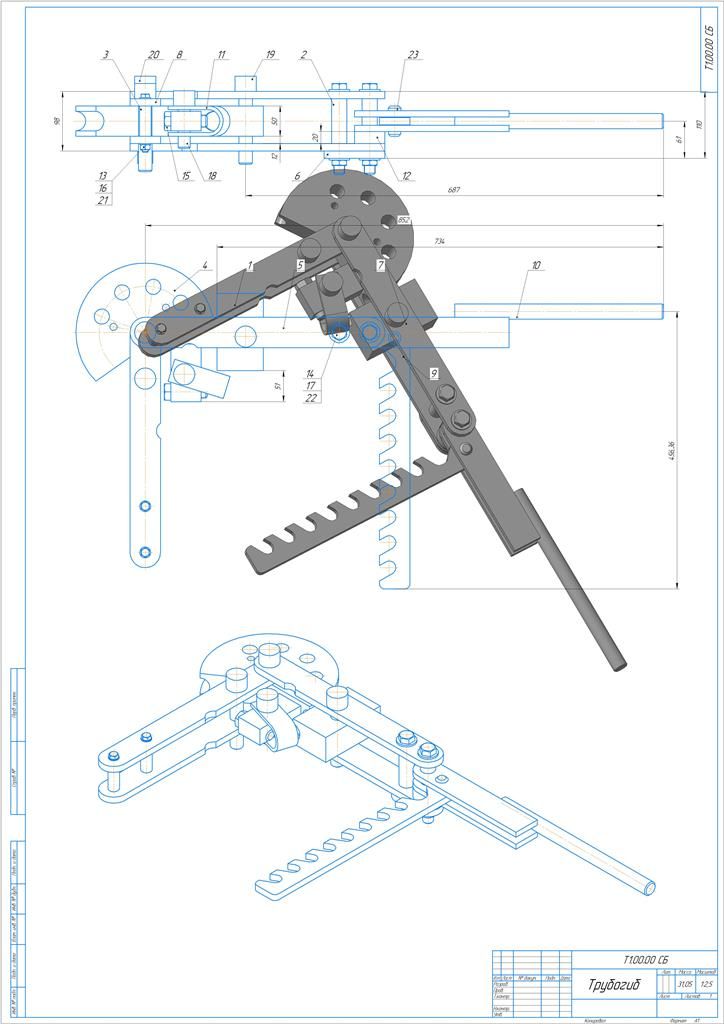

Перед вами чертежи трубогиба для круглой трубы своими руками
Основа технологии таких конструкций – возможность правильного сгибания труб под необходимым углом.
На предприятиях для этого существует специальное оборудование, позволяющее выполнять изгибы изделий под углами 0˚-180˚.
В данном случае работа совершается благодаря использованию электричества или гидравлики. Это позволяет без труда изгибать трубы из разных материалов диаметром до 50 мм.
Конструктивные особенности инструмента
Он состоит из:
- рамы – открытой или закрытой;
- гидроцилиндра – он играет роль силового механизма;
- нижней и верхней планки;
- двух трубных упоров.

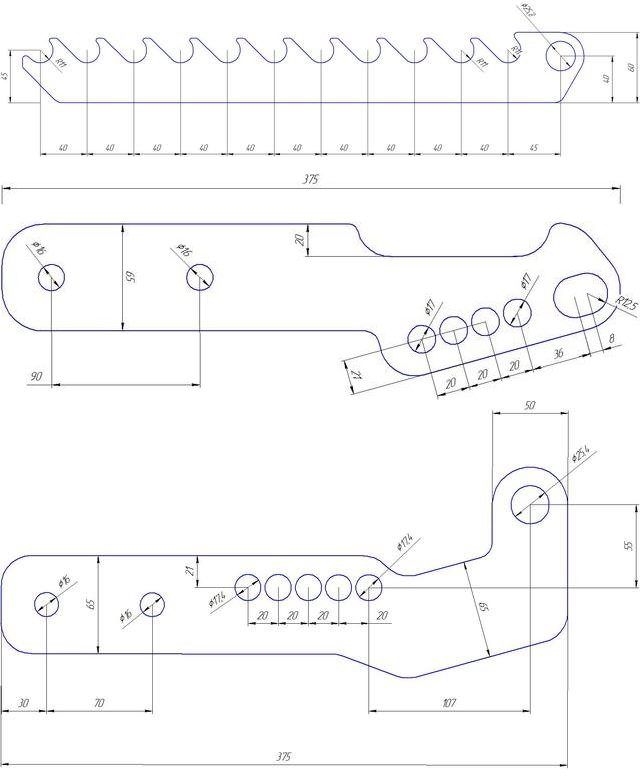

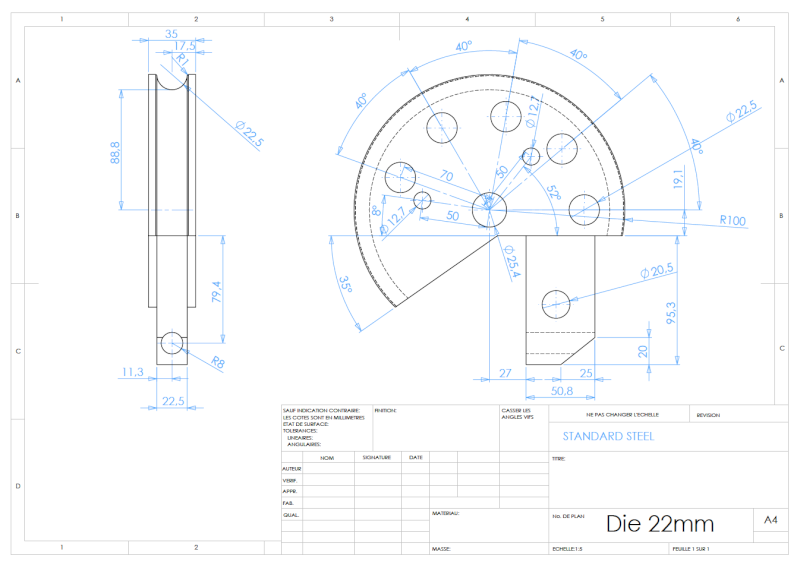

Чертежи трубогиба своими руками для круглых заготовок
Рассмотрим подробнее:
- Ручной вариант должен иметь нагнетательное устройство, установленное на задней части корпуса оборудования, там же установлена рукоятка и перепускной клапан.
- Масло заливается через верхнюю часть гидроцилиндра, где расположена соответствующая пробка.
Электрический вариант приспособления для горизонтального изгиба
- Нижнюю планку установки наворачивают на резьбовую часть на передней части станины, затем она прижимается фиксирующей гайкой.
- Верхняя крепится с помощью двух винтов и замка.
- Во время работы выдвигается шток, способный возвращаться назад благодаря действию пружины, размещенной в гидроцилиндре.
- Обе планки устройства изготавливаются в виде сварной конструкции.
- На поперечных пластинах сделаны отверстия, служащие для установки упоров.
- Внизу есть резьбовые отверстия для установочных болтов, регулирующиеся по высоте.
Ручное гидравлическое приспособление промышленного исполнения
- Упором станка является элемент в виде цапфы, он устанавливается в отверстия на планках. В середине изготовлен «ручей» служащий упором изгибаемой трубы.
- Сегменты, обеспечивающие сгибание, изготавливают из стального точного литья.
- Привод для ручного оборудования — механический и гидравлический, электроинструмента – электрический.
Принципиальная схема трубогиба для профильной трубы своими руками
У профильных труб, благодаря их конструкции, стенка тонкая, что дает возможность экономить металл.
Сечение у нее может быть прямоугольным, в виде квадрата или овала, поэтому, если вы делаете чертежи трубогиба для профильной трубы своими руками, должны помнить, что они несколько отличаются от стандартных.
В данном случае ролики следует подбирать, исходя из профиля предполагаемой трубы, которую необходимо согнуть, чтобы не деформировать ее сечение.
Вариант самостоятельно изготовленного приспособления из дерева и металлических роликов
Делаем трубогиб самостоятельно
Из дерева
Такой трубогиб для круглой трубы своими руками является одним из самых простых, так как вам не понадобится для него никаких особых деталей, к примеру, гидравлического цилиндра. Нужно будет изготовить из дерева половину окружности, радиус которой соответствует вашему шаблону.
Приспособление для изгиба стальной и алюминиевой заготовки из сбитых досок
| Изготовление приспособления |
|
| Процесс работы | Для работы с приспособлением, способным согнуть металл, нужно следующее:
|
Их толщина должна быть больше диаметра трубы, иначе последняя может выскользнуть из шаблона и повредить держащую ее руку.Зависимость радиуса труб из стали от толщины их стенки
Совет: проследите, чтобы труба спокойно помещалась между упором и шаблоном.
Данный вариант хорошо себя показал в работе с трубами из алюминия и стали.
Изготовить шаблон не составит труда, да и финансовых затрат на него практически не будет.
Совет: для разных диаметров труб сделайте разное приспособление.
Из металлических крючков
Ниже предлагается еще один вариант, позволяющий без особого труда и финансовых затрат изготовить самодельную трубогибную конструкцию:
- Подготовьте высокопрочные металлические крючки.
- Установите их на прочном основании на расстоянии до 50 мм друг от друга, но, это напрямую зависит от диаметра изделия, которое требуется согнуть.
- У вас должен получиться полукруг.
- На одном его конце сделайте удобный для руки упор.
Универсальный способ для сгибания труб под нужным радиусом
Способ можно считать универсальным, так как он дает возможность работать с различными диаметрами, да и цена приспособления низкая. Для этого достаточно сократить или увеличить расстояние между крючками, чтобы можно было работать с трубами разной толщины.
Из роликов и цилиндра
Теперь рассмотрим более сложную конструкцию — изготовление трубогиба для профильной трубы своими руками из роликов и цилиндра, который способен согнуть заготовку на любой угол, даже на 360˚. Фактически вы сделаете ручной трубогиб для профильной трубы своими руками аналогичный гидравлическому оборудованию.
Процесс происходит благодаря вращающемуся цилиндру и роликам для фиксации заготовки.
Схема конструкции в разрезе
Первый дает возможность изменять угол трубы до выбранного вами, поэтому ему нужно дать возможность свободно двигаться. Ниже предлагается инструкция по изготовлению конструкции.
Вам понадобиться:
- 2 штуки стальных пластины длиной до 300 мм и толщиной 5-10 мм.
- 4 штуки стальных уголка с полками 50х50 мм.
- Подготовьте деревянный шаблон из досок толщиной до 30 мм.
- Возьмите стальную пластину и закрепите ее на его нижней стороне.
- Закрепите на основании конструкции для прочности уголки длиной до 300 мм.
- Приварите на верхнюю часть вторую стальную пластину.
- Сделайте в ней отверстие – дрелью или сваркой, диаметром больше диаметра винта, который будет в него устанавливаться. Функция болта – служить опорой для материала, который нужно будет согнуть.
Прокатный станок в готовом виде
- Прикрепите к верхней пластине уголки и направляющие ролики, сориентировав их вовнутрь конструкции.
Изготовленный вами трубогиб профильной трубы своими руками даст возможность изменять угол любого профильного изделия.
Вывод
Из данной статьи вы узнали, как сделать трубогиб своими руками для стандартной трубы и профильной. Было рассказано о трех вариантах конструкций, которые можно изготовить самостоятельно за небольшие деньги. Выбор каждого из них зависит, прежде всего, от диаметра заготовки и ее количества, кроме того, не последнюю роль играет в этом и доступность исходных материалов.
Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
Поделитесь:
Статьи по теме
Все материалы по теме
Трубогиб своими руками для круглой трубы: чертежи, размеры, видео
Для работы с трубами или уголком требуется специальный станок, получивший название трубогиб. Подобная конструкция позволяет гнуть металлические элементы на заданный угол.При необходимости можно изготовить профессиональный трубогиб своими руками, который применяется в самых различных отраслях промышленности.
В отличие от промышленного варианта исполнения, самодельный трубогиб обходится намного дешевле. При проведении работы можно использовать подручные материалы, что в большей степени снизит стоимость конструкции. Рассмотрим подробнее то, как изготовить трубогиб своими руками в домашних условиях.
Устройство трубогиба
Существует просто огромное количество различных видов рассматриваемого устройства. Перед проведением работы по его созданию своими руками следует разработать чертеж трубогиба или скачать его в интернете. Трубогиб для круглой трубы своими руками изготовить можно при учете следующих особенностей его устройства:
- Обкатка. Подобный трубогибочный станок характеризуется тем, что один конец заготовки фиксируется, а для гибки применяется неподвижный шаблон. Обкатка проводится при применении прижимных роликов. Эта схема ручного трубогиба применяется на протяжении многих лет.
- Намотка. Специальный трубогиб для алюминиевых труб характеризуется тем, что заготовка прижимается к подвижному шаблону, в качестве которого используется ролик. Протяжка проводится между роликом, находящимся в движении, и специальным упором. Как правило, привод электрический, так как требуемый показатель прилагаемой силы довольно высокий.
- Арбалетная конструкция. Данная схема представлена сочетанием двух неподвижных роликов, а также подвижного шаблона. Усилие передается к заготовке через подвижный шаблон, который расположен между двумя роликами. За счет контроля передвижения подвижного элемента выбирается наиболее подходящий угол изгиба. Стоит учитывать, что пуансон трубогиба, который выполняет роль шаблона, может иметь различную форму.
- Прокатка или вальцовка. В этом случае схема представлена устройством с тремя валиками, два из которых опорные и один подвижный. Радиус изгиба регулируется за счет изменения положения центрального валика. Стоит учитывать, что подобное устройство считается универсальным, так как радиус изгиба может регулироваться в достаточно большом диапазоне. Размеры трубогиба этого типа относительно небольшие, самодельная конструкция может быть компактной.
Данная схема представлена сочетанием двух неподвижных роликов, а также подвижного шаблона. Усилие передается к заготовке через подвижный шаблон, который расположен между двумя роликами. За счет контроля передвижения подвижного элемента выбирается наиболее подходящий угол изгиба. Стоит учитывать, что пуансон трубогиба, который выполняет роль шаблона, может иметь различную форму.
youtube.com/embed/uLPqia3Asv0″ title=»YouTube video player»> Выбирая наиболее подходящую конструкцию для самодельного изготовления, следует учитывать, что вариант исполнения, работающий по принципу накатки, производится зачастую промышленным способом по причине сложности высокой сложности основных механизмов. Арбалетный метод гибки на сегодняшний день применяется крайне редко, так как обладает одним существенным недостатком: давление концентрируется на верхней части шаблона. При применении арбалетного станка есть вероятность существенного снижения толщины стенки трубы, а также ее разрыва. Не рекомендуется использовать подобное устройство для гибки тонкостенных заготовок.
Больше всего получила распространение конструкция, которая работает по принципу прокатки. Она практически лишена всех приведенных выше недостатков, имеет относительно небольшие размеры, может быть переносной, есть возможность проводить регулировку угла гибки.
Самодельный станок может иметь самую различную конструкцию.
При выборе типа уделяется внимание тому, какой радиус следует получить. Наиболее важными параметрами заготовки, которые могут оказать влияние на выбор подходящей конструкции, считаются толщина стенок трубы и ее диаметральный размер.
Виды трубогибов
Рассматриваемая конструкция может классифицироваться по достаточно большому количеству признаков. В продаже встречаются универсальные варианты исполнения, а также для узконаправленного применения. Устройство различается по следующим признакам:
- По типу привода. Важным элементом конструкции можно назвать привод, который бывает гидравлический, электрический, ручной или электрогидравлический. В последнее время большее распространение получил электрический привод, так как он компактный и весьма эффективный. Гидравлический обладает большей эффективностью, но при этом сложен в эксплуатации, занимает много свободного пространства и требует периодического обслуживания. Трубогиб ручной отличается наличием механизма, который существенно увеличивает приложенную силу. Если рассматривать самодельный варианты исполнения, то делают именно ручной трубогиб своими руками. Кроме этого, можно создать своими руками трубогиб с электроприводом. А вот гидравлический вариант исполнения самостоятельно практически не изготовить.
- Классификация проводится и по степени мобильности. Выделяют стационарные и переносные варианты исполнения конструкции. В большинстве случаев, универсальный ручной трубгиб выполняется как переносная конструкция. Самодельный трубогиб для круглой трубы может крепиться к основанию различным образом. Стоит учитывать, что во время выполнения работы часть возникающего напряжения отводится именно на основание. Поэтому при создании самодельного варианта исполнения нужно обеспечить надежную фиксацию устройства.
- По способу воздействия на заготовку – основной признак классификации. К примеру, трубогиб арбалетного типа имеет свою особую конструкцию, которая подходит для гибки металлической или металлопластиковой трубы. Кроме этого, выделяют конструкцию, работающую по принципу обкатки, намотки или проката.
Если рассматривать самодельный варианты исполнения, то делают именно ручной трубогиб своими руками. Кроме этого, можно создать своими руками трубогиб с электроприводом. А вот гидравлический вариант исполнения самостоятельно практически не изготовить.
Трубогиб самодельный для металлопластиковых труб может быть самого различного типа, но чаще всего создают механический тип, когда за счет особой конструкции передаваемое усилие увеличивается в несколько раз.
Инструкция по изготовлению трубогиба
В последнее время довольно большое распространение получил вопрос, как сделать трубогиб своими руками. Подобное оборудование требуется при наладке производственной деятельности самого различного типа. Наиболее простой трубогиб своими руками имеет шаблонный тип конструкции. Это связано с тем, что ролики для трубогиба своими руками изготовить достаточно сложно.
Рассматривая шаблонные трубогибы для круглой трубы отметим нижеприведенные моменты:
- При изготовлении конструкции довольно часто применяется массив дерева. За счет этого существенно упрощается работа и снижаются расходы. Однако, стоит учитывать, что низкая прочность и жесткость дерева определяет применение подобного станка только для гибки алюминия, который обладает высокой пластичностью.
- Применяемый деревянный брусок должен иметь размеры, которые больше диаметра обрабатываемой заготовки.
- Шаблон должен иметь радиус, который будет соответствовать радиусу гибки. Для того чтобы упростить процесс в центральной части поверхности, которая соприкасается с заготовкой, создается небольшой паз.
- Для удобства работы создается две рукоятки, которые имеют металлическое крепление.
- Создав трубогиб в домашних условиях, его следует прикрепить к прочному основанию, а с обратной стороны установить упор.
За счет этого существенно упрощается работа и снижаются расходы. Однако, стоит учитывать, что низкая прочность и жесткость дерева определяет применение подобного станка только для гибки алюминия, который обладает высокой пластичностью.Важным моментом назовем то, что рассматриваемая конструкция применима в большей степени для гибки по большому диаметру. Кроме этого, башмак для трубогиба подобного типа не требуется, нагрузка распределяется равномерно, что позволяет проводить обработку тонкостенных заготовок.
Можно изготовить трубогиб своими руками по другим чертежам. Перед выбором наиболее подходящей конструкции следует рассмотреть то, как часто будет проводиться работа, для какого рода заготовок изготавливается станок, насколько массовым будет производство. Конструкция шаблонного типа характеризуется довольно большим размерами, однако для ее изготовления достаточно провести столярные работы, применяемые материалы имеют низкую стоимость.

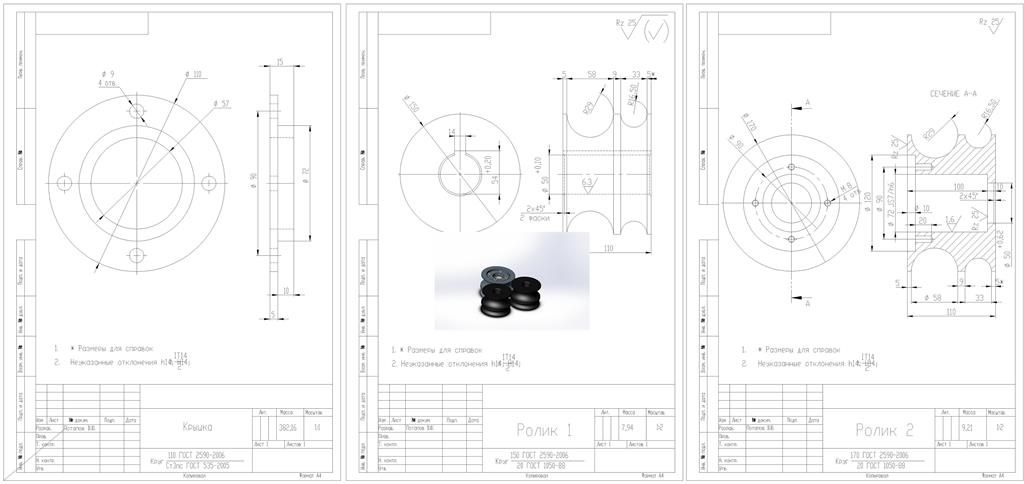

Роликовый трубогиб
Наиболее сложной конструкцией считается самодельный трубогиб роликового типа. В данном случае для передачи усилия применяется прижимной ролик. При изготовлении конструкции может использовать металл и дерево, все зависит от того, насколько она должны быть мобильной и на какое усилие рассчитана. К особенностям подобной конструкции можно отнести нижеприведенные моменты:
- Для труб, изготавливаемых из мягких материалов, в большей степени в качестве основного материала подходит дерево. Оно может использоваться при изготовлении ролика. Для стальных труб придется использовать металл, так как величина передаваемого усилия будет существенной. При желании ролики можно приобрести или изготовить своими руками в домашних условиях.
- Особенности конструкции определяют наличие подвижного и неподвижного ролика. При этом в центральной части расположен П-образный держатель.
- Радиус гибки во многом зависит от размеров применяемых роликов. Именного поэтому подвижный ролик должен при необходимости быстро демонтироваться для установки варианта исполнения с другим диаметром.
- Устанавливаемый держатель также должен иметь возможность вращаться.
- На установленном держателе крепится рукоятка, при вращении которой будет передаваться усилие. Стоит учитывать, что рукоятка выступает в качестве рычага. Именно поэтому от ее длины зависит то, какое усилие можно будет передать.
Для стальных труб придется использовать металл, так как величина передаваемого усилия будет существенной. При желании ролики можно приобрести или изготовить своими руками в домашних условиях.Подобный станок подходит для производства большими партиями, так как ролики для трубогибов изготовить своими руками достаточно сложно.
Устройство подходит для работы с трубами круглого сечения.
Распространенным вопросом можно назвать, насколько проблематично изготовление подобного механизма. При использовании гибочного станка подобного типа следует учитывать нижеприведенные моменты:
- Для начала следует подробно изучить чертеж или фотографии рассматриваемого оборудования. Только разобравшись с принципом его работы можно создать эффективное оборудование с широкой сферой применения.
- Основных элементов у данной конструкции относительно небольшое количество. Примером можно назвать два шкива, которые могут изготавливаться из дерева или стали, раму с рычагом и прижимной ролик. Довольно важном создать надежное основание, которое будет принимать часть прилагаемого усилия.
Принцип действия достаточно прост:
- Заготовка помещается в желоб неподвижного ролика.
- Труба фиксируется в нужном положении при помощи хомута.
- При помощи рычага проводится оборачивание заготовки вокруг шаблона, в качестве которого также применяется ролик определенного диаметра.
Для того чтобы существенно повысить эффективность конструкции может применяться электрический привод. Однако, стоит учитывать, что при электрическом приводе довольно сложно контролировать показатель диаметра закругления. Кроме этого, установленный электродвигатель должен передавать вращение через понижающий привод, так как скорость вращения валика небольшая. Для этого проводится установка редуктора или клиноременной передачи.
Арбалетные трубогибы
Довольно необычной конструкцией обладает станок арбалетного типа. Он получил свое название благодаря схожим чертам с средневековым оружием. Арбалетный трубогиб обладает следующими особенностями:
- Основа конструкции представлена рамой, которую можно изготовить при применении уголков и швеллера. Соединение всех элементов проводится при применении сварки, разъемные методы не рекомендуется применять, так как получаемая конструкция должна обладать высокой жесткостью.
- После создания рамы проводится крепление двух вальца.
- Самодельный вариант исполнения можно охарактеризовать тем, что усилие передается непосредственно через домкрат механического типа. Для трубы небольшого диаметра создаваемого давления должно быть вполне достаточно. Передача усилия проводится через башмак, изготавливаемый из прочного металла с низким показателем пластичности.
Соединение всех элементов проводится при применении сварки, разъемные методы не рекомендуется применять, так как получаемая конструкция должна обладать высокой жесткостью.Трубогиб арбалетного типа в большей степени подходит для заготовок круглого сечения. Это связано с тем, что изделие с другим сечением может сильно деформироваться при давлении.
Гидравлический трубогиб
Изготавливая трубогибочный станок своими руками, следует определиться с тем, какого рода будет привод. В большинстве случаев самодельные варианты исполнения имеют ручной привод, так как он прост в изготовлении и обходится дешево.
Однако подобная конструкция не может работать с заготовками, которые изготавливаются при применении жестких металлов. Гидравлический трубогиб позволяет работать с заготовками большого диаметра и с существенной толщиной стенок, однако конструкция достаточно сложна в исполнении и имеет много особенностей. Изготавливая станок для круглой трубы с гидравлическим приводом следует учитывать следующие моменты:
- Передача усилия проводится через рабочую жидкость, в качестве которой используется масло или вода. Все магистрали должны обладать высокой степенью герметичности, а также быть рассчитанными на определенное давление.
- Для создания давления может применяться компрессор.
- Давление передается на рабочий орган через гидравлический цилиндр.
Трубогиб для металлопластиковых труб своими руками с гидравлическим приводом может иметь самую различную конструкцию. Важным элементом в данном случае становится именно привод, который позволяет автоматизировать процесс гибки и увеличить область применения устройства.

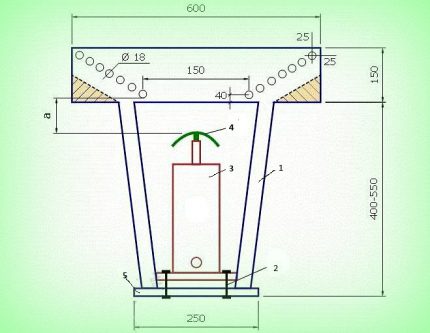

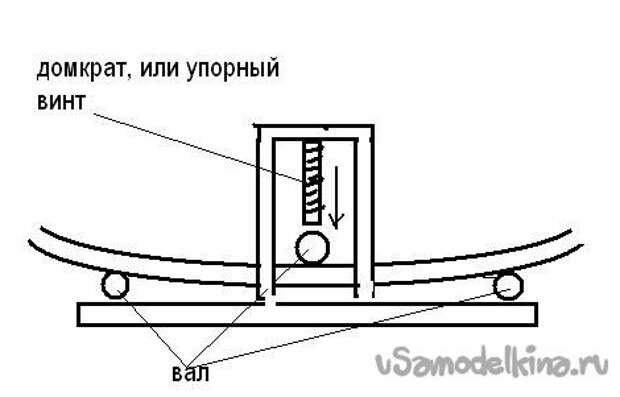

Трубогиб из домкрата
Чаще всего, изготавливая самодельный трубогиб, в качестве основного элемента применяется домкрат. Он бывает нескольких типов. Сам домкрат изначально изготавливается для того, чтобы увеличить и сконцентрировать прилагаемое усилие, за счет чего конструкция может поднимать тяжелые механизмы, к примеру, автомобили. Самодельный трубогиб из домкрата, как правило, имеет довольно простую конструкцию:
- Заготовка зажимается между двумя неподвижными роликами.
- Усилие передается на промежуток между роликами.
- Расстояние между неподвижными роликами во многом определяет радиус гибки и величину требуемого усилия для получения определенного угла.
Как ранее было отмечено, при применении домкрата можно сделать трубогиб арбалетного типа.
В заключение отметим, что практически любое устройство является относительно несложным станком, который за счет распределения прилагаемого усилия гнуть трубы и другие заготовки подобного типа.
Применяются зачастую для сгибания изделий, изготавливаемых при применении цветных сплавов и стали. Промышленный вариант исполнения конструкции обходит самодельный, как правило, по степени автоматизации процесса. Однако стоимость промышленных трубогибов может превышать в несколько десятков раз затраты, связанные с производством самодельного варианта. Именно поэтому для бытового применения или мелкосерийного производства в большей степени подходит самодельный трубогиб.
22 Схемы самодельных трубогибов, которые легко сделать своими руками
Хотя для тонкостенных труб подходит тот же процесс нагрева и гибки, изгиб не всегда получается гладким. А тратить сотни долларов на трубогиб тоже не хочется?
Вы всегда можете сделать трубогиб своими руками! Хотя мы не можем сказать, что это простая задача, которую можно выполнить за несколько минут, она, безусловно, выполнима, если у вас есть нужные материалы, самоотверженность и необходимые навыки.
Читайте дальше, чтобы узнать 22 урока по изготовлению трубогиба!
1.
Подробное демонстрационное руководство по изготовлению трубогиба В этом видео доктор Д.С., , использует штампы 160 мм и 100 мм для изготовления самодельного трубогиба. Хотя вам не будет предоставлен какой-либо план, видео довольно подробное, и все измерения отображаются на экране.
С другой стороны, один из зрителей заметил, что самодельный гибочный станок не дает плавных изгибов, учитывая, что он не оснащен регулируемым толкателем. Итак, если вы планируете воспроизвести этот урок, вам, возможно, придется внести некоторые коррективы в процессе.
2. Трубогиб своими руками – объяснение в 59 изображениях
Если вы не знакомы с различными типами трубогибов, их конструкциями и рабочим механизмом, обязательно прочитайте этот пост!
План и конструкция трубогиба своими руками представлены в этом блоге.
Хотя вы не можете найти подробные инструкции по этому мастер-классу, множество демонстрационных изображений помогут вам следовать руководству.
С другой стороны, процесс сборки выглядит сложным. Итак, если вы новичок в металлообработке, этот урок может показаться вам ошеломляющим.
См. руководства
3. Самодельный трубогиб из стали и подшипников
Вот как можно сделать трубогиб диаметром ¾ дюйма! Этот самодельный гибочный станок изгибает металлическую трубу под углом до 90 градусов, и его относительно легко построить.
Видео очень подробное, и в самом видео даны краткие инструкции по каждому шагу. Финальный изгиб выглядит гладким, и изгиб кажется идеальным. Единственным недостатком является то, что вы не можете согнуть несколько диаметров труб, используя этот самодельный станок.
Посмотреть руководства
4. Как сделать самодельный спиральный трубогиб?
youtube.com/embed/Bl25wO8isAM?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Если это ваша первая попытка собрать самодельный трубогиб, вы можете начать с простого руководства. Этот трубогиб своими руками от Pavan Fabrication можно воспроизвести за несколько этапов металлообработки.
Несмотря на то, что изгиб был изогнутым, вы все же можете сделать достаточно хороший изгиб, заполнив трубу изнутри. Если вам нужен гибочный станок, чтобы согнуть несколько труб здесь и там в бытовых целях, этот гибочный станок своими руками отлично справится со своей задачей.
5. Подробное руководство по сборке трубогиба – проектирование и изготовление
Разработка механического проекта трубогибочного станка Sachin Thorat на LearnMech идеально подходит для вас, если вы смотрите вперед для обучения основам работы на трубогибочных станках.
В проекте проработаны различные типы трубогибочных станков, а затем детали конструкции гидравлического трубогиба. Хотя в этом посте не приводятся пошаговые инструкции, этот блог по-прежнему является отличным ресурсом по самодельным трубогибам.
Ознакомьтесь с руководствами
6. Сделайте большой трубогиб с нуля!
У вас есть дрель, углошлифовальная машина, сварочный аппарат и, конечно же, навыки работы с металлом и целеустремленность? Если да, то ты, мой друг, можешь построить мощный трубогиб с нуля, как это сделал Ютубер из ДОМАШНЕЕ БЕЗУМИЕ !
Зрители в восторге от того, насколько талантлив и опытен Ютубер. И мы разделяем их мнение! Ютубер создал такой функциональный и надежный дизайн с невероятно простыми инструментами.
Он даже сделал штамп сам, не используя токарный станок. Насколько это здорово?
7. Самодельный трубогиб — два разных диаметра
Вот руководство для начинающих по самодельному трубогибу от Mistry MakeTool. Все материалы и расходные материалы вместе с их размерами перечислены в блоге, а затем приведены пошаговые инструкции по проекту «Сделай сам».
Для вашего удобства к письменным инструкциям прилагаются демонстрационные изображения. Наконец, если какой-либо из шагов вас смущает, вы можете найти видеоурок по трубогибу своими руками в конце блога.
Ознакомьтесь с руководствами
8. Самодельный станок для гибки круглых труб от Mistry MakeTool с повернуться на шарнир с регулируемым расстоянием, чтобы пользователи могли легко сгибать трубы различного диаметра.
Но если вы не хотите сгибать трубы разного диаметра, этот мастер-класс по изготовлению своими руками просто фантастический.
Ютубер предложил посетить его блог для всех измерений и письменных инструкций. Мы надеемся, что вы найдете это полезным.
9. Гидравлический станок для гибки труб диаметром 1 дюйм своими руками
Ютубер из Creative Etc. в этом руководстве собирает станок для гибки труб диаметром 1 дюйм. Однако в поле описания он упоминает, что вы можете легко настроить эту конструкцию для гибки разного диаметра с помощью разных штампов.
Гидравлический гибочный станок обеспечивает изгиб под углом около 45 градусов. Учебник подробный и простой в использовании. Тем не менее, списки расходных материалов и размеров не предоставляются зрителям. В учебнике используется простой и доступный метод изготовления штампа.
Вы будете удивлены!
10. Трубогиб своими руками – план, инструкции и демонстрация
Компания Lecgo из Instructables изготовила простой и портативный трубогиб из фанеры и колес, взятых на свалку. По словам блогера, длина трубогиба не превышает 40 см ни с одной из сторон.
Кроме того, Lecgo также упоминает, что он использует этот трубогиб для гибки алюминиевых труб диаметром 20 мм. В комментарии он уточнил, что эта конструкция также может работать с трубами диаметром 22 или 16 мм. Тем не менее, дизайн должен быть соответствующим образом скорректирован.
Посмотреть учебные пособия
11. Как сделать роликовый гибочный станок?
Этот ручной вальцовый станок имеет 3 ролика, обеспечивающих безупречный изгиб.
Пока сборка демонстрируется подробно, к сожалению, ютубер не предоставляет список комплектующих и размеры.
Металлический гибочный станок идеально подходит по размеру и относительно прост в сборке. В то время как DIY довольно хорош, зрители поделились несколькими конструктивными критическими замечаниями в комментариях. Убедитесь, что вы принимаете эти комментарии во внимание при выполнении этого руководства.
12. Учебное пособие по самодельному трубогибу круглого/квадратного сечения
Будь то круглая или квадратная труба, этот самодельный трубогиб отлично справится со своей задачей. В этом посте на HomeSteady Мишель Хикман делится со своими читателями пошаговыми инструкциями по изготовлению трубогиба.
Предметы, которые вам понадобятся, вместе с их размерами также опубликованы в блоге. HomeSteady содержит множество замечательных руководств по рукоделию для нас, фанатов рукоделия. Проверьте их!
Ознакомьтесь с руководствами
13.
Простой трубогиб с углом наклона 45 градусов своими руками Если вы не хотите прилагать слишком много усилий и усердия для сборки трубогиба своими руками, этот урок для вас! Следите за ютубером из . VIP создает , пока он строит фантастический прочный металлический конструктор за несколько простых шагов.
Даже если вы новичок в металлообработке, вы сможете повторить этот мастер-класс, если у вас есть подходящие инструменты. К сожалению, список расходных материалов и материалов в описании не указан.
14. Быстрый и простой трубогиб своими руками с использованием велосипедного обода
com/embed/-QvfT6aV2sI?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Переработайте старый обод, чтобы сделать простой трубогиб своими руками, следуя этому простому руководству от Fab2Ku. Этот учебник не требует сложного процесса и состоит из нескольких простых шагов. Всего несколько компонентов, и ваш трубогиб своими руками готов. Отличный учебник для начинающих!
С другой стороны, кажется, что такая конструкция приводит к нескольким перегибам на изогнутой трубе. Однако предварительно заполните свои полые трубы песком, чтобы избавиться от такой проблемы.
15. Узнайте, как согнуть трубу без трубогиба!
Итак, вы хотите согнуть несколько труб, но не хотите вкладывать все усилия и деньги в сборку трубогиба своими руками? Что ж, у нас есть кое-что и для вас!
Инструктируемый пользователь , аясбек , использовал плантатор из винной бочки и закругленный блок, чтобы согнуть стальную трубу длиной 4 фута и диаметром ¾ дюйма.
Предварительно нужно заполнить трубу песком, чтобы избежать перегибов. Но помните, что вы должны использовать полностью сухой песок, если хотите нагреть трубу для более плотного изгиба. Один читатель заметил, что нагревание влажного песка внутри трубы может привести к взрыву.
Ознакомьтесь с руководствами
16. Соберите мощный трубогиб со сменными роликами
Этот мощный трубогиб конструкции KEVNEN WELDER изгибает трубу до 90 градусов без каких-либо перегибов. Сменные ролики в конструкции позволяют легко получать изгибы разного диаметра.
К сожалению, сборка не проработана пошагово. Используемые продукты и их размеры также не указаны.
Следовательно, если вы с нетерпением ждете подробного руководства, это может быть не то, что вам нужно.
17. Как сделать гидравлический трубогиб из старого домкрата?
У вас в гараже завалялся старый домкрат? Если да, то у нас есть для вас идеальный учебник по трубогибу своими руками!
Ютубер из Family DIY информирует своих зрителей о каждом следующем шаге проекта. Зрители аплодировали усилиям и мастерству в разделе комментариев.
В конце урока ютубер демонстрирует, как этот самодельный гидравлический трубогиб работает с дюймовой трубой, полудюймовой трубой и трубой ¾. Результаты были невероятными, так как загнутые края были ровными, а изгиб — чистым.
18.
Гибка трубы без трубогиба – ответы на все вопросы на WikiHowЕсли вы все еще находитесь на этапе изучения гибки труб и вас беспокоят несколько связанных с этим вопросов, этот пост от WikiHow идеальный ресурс для вас!
Можно ли согнуть трубу без трубогиба? Как согнуть трубу ПВХ? Как согнуть стальную трубу? Верь нам; вы получите ответы на все свои вопросы в этом единственном посте!
Проверить учебники
19. Простой и легкий ручной трубогиб
Если вам не нравятся сложные конструкции, сделанные своими руками, и вы просто хотите сделать простой самодельный трубогиб на выходных, вам может понравиться этот урок от . Гаражная секция.
Youtuber использует два небольших шкива 26 X 67 мм одинакового размера для сборки трубы диаметром до 18 мм. Вы можете увидеть демонстрацию машины почти в конце видео.
Ознакомьтесь с руководствами
20.
7 советов по эффективному использованию трубогибаТеперь, если у вас уже есть трубогиб или вы недавно сделали его своими руками, вы захотите узнать все хитрости , советы и наука за безупречным изгибом, не так ли?
В этом сообщении от WOODWARD FAB, вы найдете 7 замечательных советов о том, как повысить эффективность вашего трубогиба. От того, как обслуживать трубогиб, до того, как избежать смятия труб, здесь есть ответы на все ваши вопросы!
Посмотреть учебные пособия
21. Уникальный самодельный учебник по трубогибу с использованием мотоциклетной звездочки
Творчество поистине безгранично! Присоединяйтесь к ютуберу из delson mix tutorials , пока он мастерит трубогиб с помощью мотоциклетной звездочки.
Если у вас есть такой, этот урок может вас вдохновить.
На этом канале Youtube вы найдете множество товаров для дома и металлообработки. Посетите их канал, если вам нравится эта ниша учебных пособий!
22. Гениальный трюк для безукоризненной гибки круглых труб!
Знаете ли вы, что гантели можно использовать в качестве штампов для самодельного трубогиба? Ну, теперь ты знаешь!
В этом видеоуроке ютубер из Sek Austria демонстрирует, как сделать гидравлический трубогиб с помощью гантелей.
Однако, по словам создателя, сделать эти штампы своими руками не так просто, как кажется. Итак, следуйте этому руководству только в том случае, если вы абсолютно счастливы потратить время и самоотверженность.
В противном случае усилия действительно не стоят того.
Резюме
Сообщите нам, каким из этих 22 руководств вы будете следовать, чтобы спроектировать и собрать трубогиб своими руками.
Если вы специалист по металлообработке, было бы полезно, если бы вы могли высказать свое мнение о том, какие из этих руководств на самом деле выполнимы, удобны для новичков и дают хороший изгиб. Вы бы очень помогли своим коллегам-энтузиастам DIY!
Кроме того, если вы хотите поделиться своим опытом и тем, как работал гибочный станок, не стесняйтесь это делать. Мы все в ушах!
5 акции
- Фейсбук
- Твиттер
Ротационно-гибочный станок Baileigh RDB-150 и RDB-150AS
- rdb-150
- РДБ-150АС
- Технические характеристики
- Матрицы для круглых труб
- Матрицы для труб
- Матрицы для квадратных труб
- Матрицы для труб
Трубогиб — RDB-150
Сделано в США
- Варианты инструментов для трубогиба RDB-150
- Наборы штампов и пакеты
- Ротационно-гибочные станки серии RDB
Трубогиб RDB-150 от Baileigh Industrial открыл новые горизонты в 2002 году, когда он стал первым гидравлическим трубогибом,
точно согнуть трубу и трубу на 180 градусов за один раз.
С тех пор у нас есть тысячи людей, работающих в этой области сегодня так же хорошо, как и в день, когда они были созданы. РДБ-150 это
идеальный гибочный станок для малых и средних производственных цехов, стремящихся сэкономить время и деньги.
В RDB-150 используется промышленная гидравлическая система низкого давления, работающая от напряжения 110 вольт. Эта система промышленного класса позволяет RDB-150 изгибать 2-дюймовые Трубы сортамента 40 и трубки диаметром до 2-1/2 дюйма с толщиной стенки 0,120 дюйма из низкоуглеродистой стали. RDB-150 имеет максимальный радиус осевой линии 8 дюймов, в зависимости от внешнего диаметра трубы. материал сгибается. RDB-150 совместим со всеми инструментами Baileigh Industrial, что дает вам тысячи вариантов для вашего приложения. Baileigh Industrial также изготовит на заказ наборы инструментов, если в этом возникнет необходимость.
Другими особенностями RDB-150 являются легко читаемый индикатор степени и быстросъемная система счетчика, которая позволяет загружать и разгружать трубогиб.
быстро. База трубогиба RDB-150 также включает в себя колеса, которые помогают при работе с особенно маленькими магазинами и позволяют отодвигать трубогиб, когда он не используется.
Для получения дополнительной информации о RDB-150 свяжитесь с представителем Southern-Tool.
Трубогиб RDB-150-AS
Сделано в США
- Опции инструмента для трубогиба RDB-150AS
- Наборы штампов и пакеты
- Ротационно-гибочные станки серии RDB
Трубогиб RDB-150-AS , откровенно говоря, является лучшей покупкой среди гидравлических трубогибов на сегодняшний день. Машина основана на популярной РДБ-150, которая
открыла новые горизонты в 2002 году, когда он стал первым гидравлическим трубогибом, который стабильно и точно изгибает трубы на 180 градусов за один раз. РДБ-150-АС снимает гидравлическую трубу
гибочный станок на следующий уровень, добавив функцию точной автоматической остановки, которая позволяет оператору установить желаемую степень изгиба, и машина будет останавливаться на этой степени каждый раз, не беспокоясь.
Это позволит производственным цехам сэкономить время и деньги, будучи настолько эффективными, насколько это возможно.
RDB-150-AS использует гидравлическую систему низкого давления, которая работает от 110 вольт, но многие другие конфигурации электрических требований доступны по запросу. запрос. Эта гидравлическая система позволяет RDB-150-AS изгибать 2-дюймовые трубы сортамента 40 и до 2-1/2-дюймовых трубок с толщиной стенки из низкоуглеродистой стали 0,120 дюйма. РДБ-150-АС принимает все инструменты Baileigh Industrial поставляются с тысячами вариантов для вашего приложения. Этот стиль инструментов предпочтительнее, потому что возможности готового продукта намного больше. затем с обычными многослойными гибочными штампами. Еще одним дополнительным бонусом является то, что если у нас нет того, что вам нужно, Baileigh Industrial изготовит наборы инструментов по индивидуальному заказу.
Другими особенностями RDB-150-AS являются легко читаемый индикатор степени и быстросъемная система счетчика, которая позволяет загружать и разгружать трубогиб.
быстро. Как и у RDB-150, основание трубогиба RDB-150-AS также включает в себя колеса, что помогает при работе с особенно маленькими магазинами и позволяет отодвигать трубогиб в сторону, когда
не используется.
Для получения дополнительной информации о RDB-150-AS или любом другом трубогибе из нашей линейки свяжитесь с представителем Southern-Tool.
| Технические характеристики | ||
|---|---|---|
| Модель | РДБ-150 | РДБ-150-АС |
| Минимальный CLR | 0,5 дюйма | |
| Минимальный внешний диаметр | 0,25 дюйма | |
| Сплошной стержень из мягкой стали | 1,25 дюйма | |
| Труба из мягкой стали, график 40 | 2 дюйма | |
| Стенка из круглой трубы из мягкой стали | 2,5 дюйма (0,125) | |
| Квадратная труба из мягкой стали (стена) | 2 дюйма (0,125) | |
| Труба из нержавеющей стали, график 40 | 1,5 дюйма | |
| Стенка из круглой трубы из нержавеющей стали | 2,375 дюйма (0,125) | |
| Хроммолибденовая круглая трубчатая стенка | 2 дюйма (0,125) | |
| Алюминиевая круглая трубчатая стенка | 2,5 дюйма (0,156) | |
| Максимальный радиус центральной линии Clr | 9,5 дюйма | 7-8 дюймов |
| Власть | 110В | |
| Вес с упаковкой | 600 фунтов | |
| Транспортировочные размеры | 44 х 28 х 42 дюйма | |
| Технические характеристики могут быть изменены без предварительного уведомления | ||
| Наборы штампов для круглых труб | |
|---|---|
| ДС-0750Т-Р200 | Набор матриц для круглых трубок 3/4 дюйма, CLR 2 дюйма |
| ДС-0750Т-Р250 | Набор матриц для круглых трубок 3/4 дюйма, CLR 2-1/2 дюйма (эллипс) |
| ДС-0750Т-Р300 | Набор матриц для круглых труб 3/4 дюйма, CLR 3 дюйма (истинный радиус) |
| ДС-0750Т-Р350 | Набор матриц для круглых трубок 3/4 дюйма, CLR 3,5 дюйма |
| ДС-0875Т-Р250 | Набор матриц для круглых труб 7/8 дюйма, CLR 2,5 дюйма |
| ДС-0875Т-Р300 | Набор матриц для круглых трубок 7/8 дюйма, CLR 3 дюйма |
| ДС-1000Т-Р250 | Набор матриц для круглых труб 1 дюйм, CLR 2 1/2 дюйма (эллипс) |
| ДС-1000Т-Р300-ТР | Набор матриц для круглых труб 1 дюйм, истинный радиус CLR 3 дюйма |
| ДС-1000Т-Р400 | Набор матриц для круглых труб 1 дюйм, CLR 4 дюйма |
| ДС-1000Т-Р450 | Набор матриц для круглых труб 1 дюйм, CLR 4-1/2 дюйма |
| ДС-1000Т-Р500 | Набор матриц для круглых труб 1 дюйм, CLR 5 дюймов |
| ДС-1000Т-Р550 | Набор матриц для круглых труб 1 дюйм, CLR 5,5 дюймов |
| ДС-1000Т-Р600 | Набор матриц для круглых труб 1 дюйм, истинный радиус CLR 6 дюймов |
| ДС-1250Т-Р300 | Набор матриц для круглых труб 1-1/4 дюйма, CLR 3 дюйма |
| ДС-1250Т-Р350 | Набор матриц для круглых труб 1-1/4 дюйма, CLR 3-1/2 дюйма |
| ДС-1250Т-Р400 | Набор матриц для круглых трубок 1-1/4 дюйма, CLR 4 дюйма (эллипс) |
| ДС-1250Т-Р450 | Набор матриц для круглых труб 1-1/4 дюйма, CLR 4-1/2 дюйма |
| ДС-1250Т-Р500 | Набор матриц для круглых труб 1-1/4 дюйма, CLR 5 дюймов |
| ДС-1250Т-Р550 | Набор матриц для круглых труб 1-1/4 дюйма, CLR 5,5 дюйма |
| ДС-1250Т-Р600 | Набор матриц для круглых труб 1-1/4 дюйма, CLR 6 дюймов |
| ДС-1500Т-Р300 | Набор матриц для круглых труб 1 1/2 дюйма 3 дюйма CLR |
| ДС-1500Т-Р400 | Набор матриц для круглых труб 1-1/2 дюйма, CLR 4 дюйма |
| ДС-1500Т-Р450 | Набор матриц с круглыми трубками 1-1/2 дюйма, истинный радиус CLR 4-1/2 дюйма |
| ДС-1500Т-Р500 | Набор матриц для круглых трубок 1-1/2 дюйма, CLR 5 дюймов (эллипс) |
| ДС-1500Т-Р500-ТР | Набор матриц для круглых труб 1-1/2 дюйма, CLR 5 дюймов Цена ИСТИННЫЙ РАДИУС |
| ДС-1500Т-Р550 | Набор матриц для круглых труб 1-1/2 дюйма, CLR 5-1/2 дюйма |
| ДС-1500Т-Р600 | Набор матриц для круглых труб 1-1/2 дюйма, CLR 6 дюймов |
| ДС-1625Т-Р400 | Набор матриц для круглых труб 1-5/8 дюймов, CLR 4 дюйма |
| ДС-1625Т-Р500 | Набор матриц для круглых труб 1 5/8 дюйма, CLR 5 дюймов |
| ДС-1625Т-Р550 | Набор матриц для круглых труб 1-5/8 дюйма, CLR 5-1/2 дюйма |
| ДС-1625Т-Р600 | Набор матриц для круглых труб 1 5/8 дюйма, CLR 6 дюймов |
| ДС-1625Т-Р600-ТР | Набор матриц для круглых труб 1 5/8 дюйма, радиус 6 дюймов CLR-True |
| ДС-1750Т-Р550 | Набор матриц для круглых труб 1-3/4 дюйма, CLR 5-1/2 дюйма |
| ДС-1750Т-Р600 | Набор матриц для круглых труб 1-3/4 дюйма, CLR 6 дюймов |
| ДС-1750Т-Р650 | Набор матриц для круглых труб 1-3/4 дюйма, CLR 6,5 дюйма |
| ДС-1750Т-Р700 | Набор матриц для круглых труб 1-3/4 дюйма, CLR 7 дюймов |
| ДС-2000Т-Р600 | Набор штампов для круглых труб 2 дюйма, CLR 6 дюймов |
| ДС-2000Т-Р650 | Набор матриц для круглых труб 2 дюйма, CLR 6-1/2 дюйма |
| ДС-2000Т-Р700 | Набор штампов для круглых труб 2 дюйма, CLR 7 дюймов |
| ДС-2000Т-Р800 | Набор штампов для круглых труб 2 дюйма, CLR 8 дюймов |
| Наборы штампов для труб | |
|---|---|
| ДС-0500П-Р250 | Набор гребенок для труб 1/2 дюйма, 2,5 CLR |
| ДС-0750P-R200 | Набор плашек для труб 3/4 дюйма, CLR 2 дюйма |
| ДС-0750P-R225 | Набор матриц для труб 3/4 дюйма, CLR 2,25 дюйма |
| ДС-0750P-R250 | Набор гребенок для труб 3/4 дюйма, CLR 2-1/2 дюйма |
| ДС-0750P-R300 | Набор плашек для труб 3/4 дюйма, CLR 3,0 дюйма |
| ДС-0750P-R350 | Набор гребенок для труб 3/4 дюйма, CLR 3,5 дюйма |
| ДС-0750P-R400 | Набор гребенок для труб 3/4 дюйма, CLR 4 дюйма |
| ДС-1000П-Р200 | НАБОР МАТРИЦ ДЛЯ ТРУБ 1 В ДЮЙМОВ, CLR 2 ДЮЙМА |
| ДС-1000П-Р225 | Набор штампов 1-дюймовая труба с радиусом 2,25 |
| ДС-1000П-Р250 | Набор гребенок для труб 1 дюйм, CLR-Ellipse 2,5 дюйма |
| ДС-1000П-Р275 | Набор гребенок для труб 1 дюйм, CLR 2,75 дюйма |
| ДС-1000П-Р300 | Набор гребенок для труб 1 дюйм, CLR 3 дюйма (эллипс) |
| ДС-1000П-Р350 | Набор гребенок для труб 1 дюйм, CLR 3,5 дюйма |
| ДС-1000П-Р400 | Набор гребенок для труб 1 дюйм, CLR 4 дюйма |
| ДС-1000П-Р450 | Набор гребенок для труб 1 дюйм, CLR 4-1/2 дюйма |
| ДС-1000П-Р500 | Набор трубных плашек 1 дюйм, CLR 5 дюймов (истинный радиус) |
| ДС-1250П-Р300 | Набор гребенок для труб 1-1/4 дюйма, наружный диаметр 1,660, CLR 3,0 дюйма (эллипс) |
| ДС-1250П-Р350 | Набор гребенок для труб 1-1/4 дюйма, CLR 3-1/2 дюйма |
| ДС-1250П-Р400 | Набор гребенок для труб 1-1/4 дюйма, CLR 4,0 дюйма |
| ДС-1250П-Р450 | Набор гребенок для труб 1-1/4 дюйма, CLR 4,5 дюйма |
| ДС-1250П-Р500 | Набор гребенок для труб 1-1/4 дюйма, 5,0 CLR |
| ДС-1250П-Р550 | Набор гребенок для труб 1-1/4 дюйма, CLR 5,5 дюйма |
| ДС-1250П-Р600 | Набор гребенок для труб 1-1/4 дюйма, CLR 6,0 дюймов |
| ДС-1500П-Р375 | Набор гребенок для труб 1-1/2 дюйма, CLR 3,75 дюйма (эллипс) |
| ДС-1500П-Р400 | Набор гребенок для труб 1-1/2 дюйма, CLR 4 дюйма |
| ДС-1500П-Р450 | Набор гребенок для труб 1-1/2 дюйма, CLR 4,5 дюйма |
| ДС-1500П-Р500 | Набор гребенок для труб 1-1/2 дюйма, CLR 5 дюймов |
| ДС-1500П-Р550 | Набор гребенок для труб 1-1/2 дюйма, CLR 5,5 дюйма |
| ДС-1500П-Р600 | Набор гребенок для труб 1-1/2 дюйма, CLR 6,0 дюймов |
| ДС-2000П-Р600 | Набор гребенок для труб 2 дюйма, CLR 6 дюймов |
| ДС-2000П-Р600-Х | Набор штампов для труб 2 дюйма, CLR 6 дюймов с закалкой |
| ДС-2000П-Р650 | Набор плашек для труб 2 дюйма, CLR 6,5 дюймов |
| ДС-2000П-Р700 | Набор гребенок для труб 2 дюйма, CLR 7 дюймов |
| DS-2000P-R700-H | Набор плашек для труб 2 дюйма, CLR 7 дюймов С ЗАКАЛИВАНИЕМ |
| Наборы штампов для квадратных труб | |
|---|---|
| ДС-0500С-Р300 | Набор матриц для квадратных труб 1/2 дюйма, CLR 3 дюйма |
| ДС-0750С-Р350 | Набор матриц для квадратных труб 3/4 дюйма, CLR 3-1/2 дюйма |
| ДС-1000С-Р300 | 1-дюймовая квадратная трубчатая матрица — 3,00-дюймовая CLR |
| ДС-1000С-Р350 | Набор штампов для квадратных труб 1 дюйм, CLR 3-1/2 дюйма |
| ДС-1000С-Р400 | Набор штампов для квадратных труб 1 дюйм, CLR 4 дюйма |
| ДС-1000С-Р450 | Набор штампов для квадратных труб 1 дюйм, CLR 4-1/2 дюйма |
| ДС-1000С-Р500 | Набор штампов для квадратных труб 1 дюйм, CLR 5 дюймов |
| ДС-1250С-Р350 | Набор штампов для труб квадратного сечения 1-1/4 дюйма, CLR 3,5 дюйма |
| ДС-1250С-Р400 | Набор матриц для квадратных труб 1-1/4 дюйма, CLR 4 дюйма |
| ДС-1250С-Р500 | Набор штампов для квадратных труб 1-1/4 дюйма, CLR 5 дюймов |
| ДС-1250С-Р550 | Набор штампов для квадратных труб 1-1/4 дюйма, CLR 5-1/2 дюйма |
| ДС-1250С-Р600 | Набор матриц для квадратных труб 1-1/4 дюйма, CLR 6 дюймов |
| ДС-1500С-Р400 | Набор матриц для квадратных труб 1-1/2 дюйма 4 дюйма CLR |
| ДС-1500С-Р500 | Набор штампов для квадратных труб 1-1/2 дюйма, CLR 5 дюймов |
| ДС-1500С-Р550 | Набор штампов для квадратных труб 1-1/2 дюйма, CLR 5-1/2 дюйма |
| ДС-1500С-Р600 | Набор штампов для квадратных труб 1-1/2 дюйма, CLR 6 дюймов |
| ДС-1500С-Р650 | Набор матриц для квадратных труб 1-1/2 дюйма, CLR 6-1/2 дюйма |
| ДС-1500С-Р700 | Набор штампов для квадратных труб 1 1/2 дюйма, CLR 7 дюймов |
| ДС-1750С-Р600 | Набор квадратных матриц 1-3/4 дюйма, CLR 6 дюймов |
| ДС-1750С-Р650 | Набор квадратных штампов 1,75 дюйма, CLR 6,5 дюйма |
| ДС-2000С-Р500 | 2-дюймовый квадратный набор штампов с 5-дюймовым CLR |
| ДС-2000С-Р600 | НАБОР КВАДРАТНЫХ ТРУБ 2 ДЮЙМА С CLR 6 ДЮЙМОВ |
| ДС-2000С-Р650 | Набор квадратных штампов 2 дюйма с CLR 6-1/2 дюйма |
| ДС-2000С-Р700 | Набор штампов для квадратных труб 2 дюйма, CLR 7 дюймов |
| ДС-2000С-Р800 | Набор штампов для квадратных труб 2 дюйма, CLR 8 дюймов |
| Аксессуары | |
|---|---|
| УБП-1200-175/250 | Универсальная гибочная пластина для RDB-175/250 |

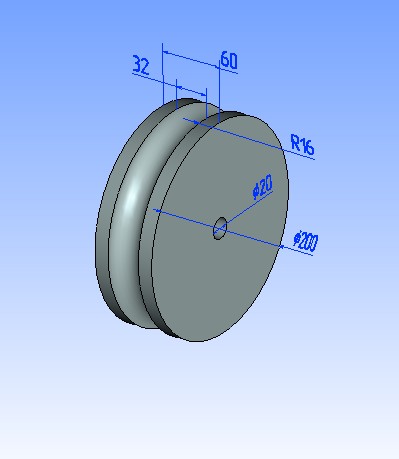

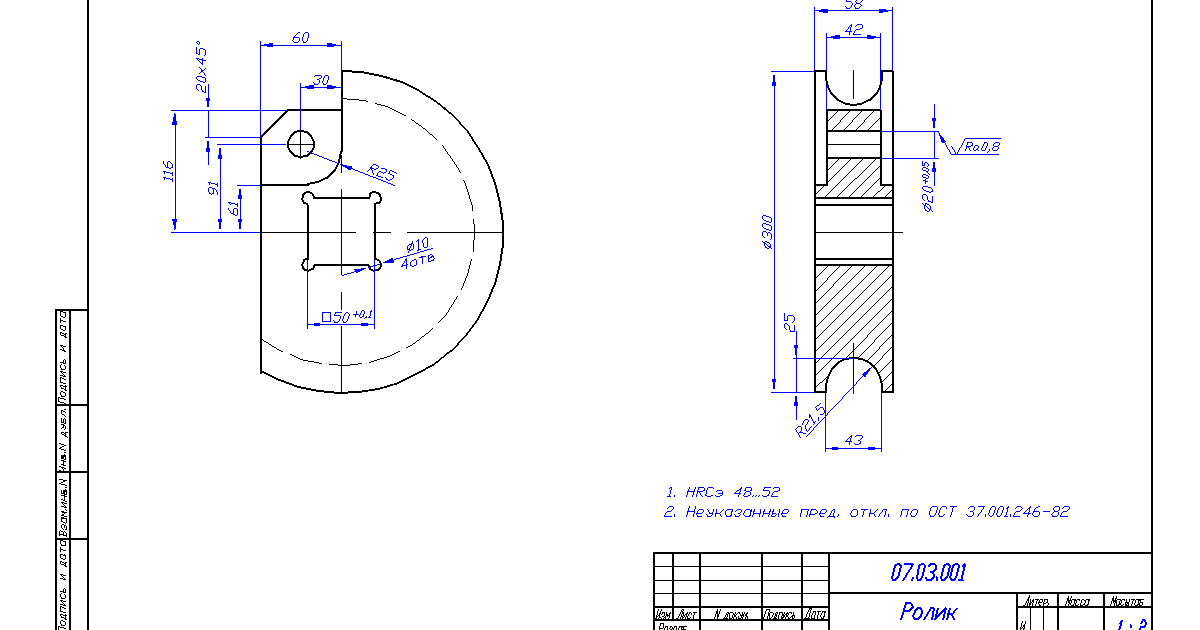

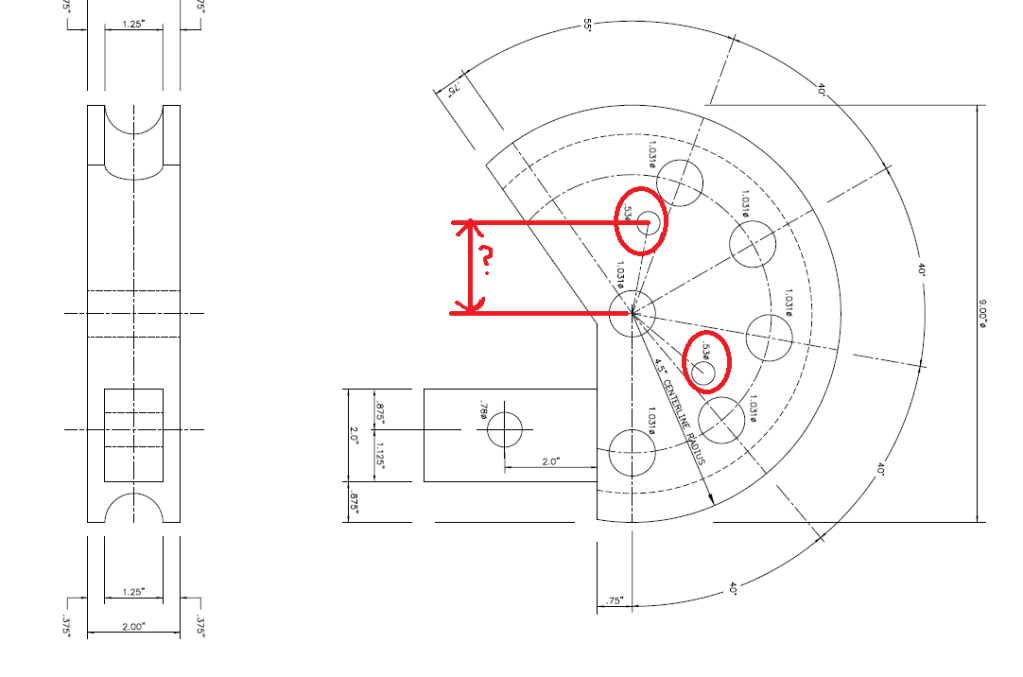

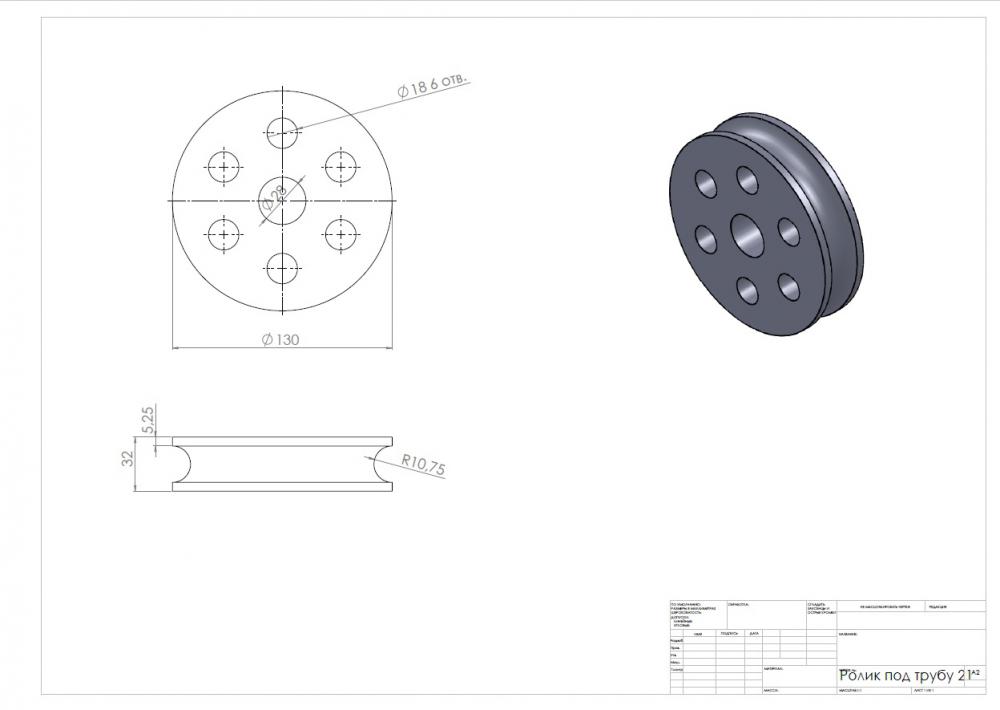

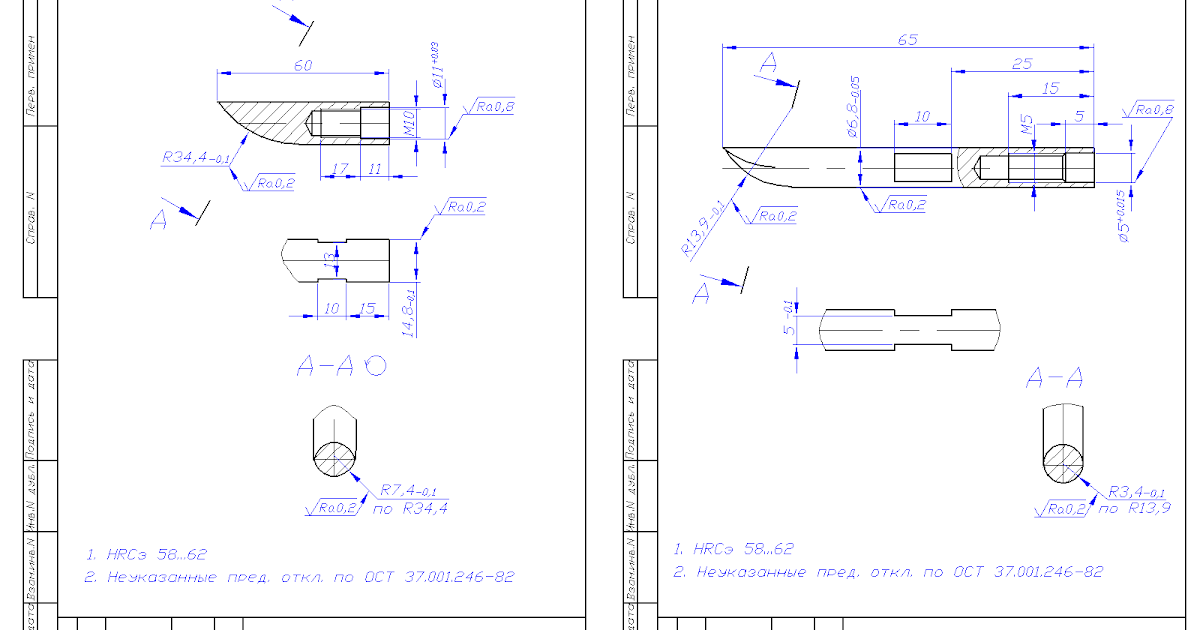

| БТ-ПРО | Программное обеспечение Bend-Tech Pro для гибки труб и труб является более дешевой альтернативой SE. Чертежи для трубогиба круглой трубы: 6 инструкций как сделать, чертежи + видео
|
