Чертеж ворот из профильной трубы – Ворота из профильной трубы своими руками: чертежи и эскизы

Заключение

Изготовление ворот из профильной трубы своими руками не представляет собой особо сложной задачи для человека, владеющего навыками среднего уровня и достаточно компетентного для производства несложных расчетов.

Надеемся, что приведенные соображения будут полезны для успешной реализации ваших замыслов. Успехов вам!

Видео

trubanet.ru

виды и изготовление своими руками

Если вы решили установить на своем участке ворота, то перед вами может стать вопрос, какой тип конструкции установить проще и экономичней.

Доступность материалов, простота изготовления и установки, транспортировки и эксплуатации, это лишь краткий список преимуществ, которыми обладают ворота из профильной трубы. Для изготовления конструкции этого типа не требуется большой список материалов и инструментов, главное это умение работать со сварочным аппаратом и знание особенностей стального материала.

Почему из профиля

Главным преимуществом материала является долговечность, надежность и прочность, а главное цена. Конечно существует и ряд недостатков, но их перекрывает доступность профильных труб на рынке.

Плюсы и минусы

Врата из профильных труб имеют ряд достоинств и недостатков, на которые следует обратить внимание.

Основные плюсы:

• Доступность и стоимость профильных труб на рынке;
• Длительная эксплуатация;
• Простая установка, которую можно произвести своими руками, без привлечения специалистов;
• Надежная конструкция;
• Возможность реализации различных дизайнерских решений, в том числе в отношении забора и калитки;

Но существуют и недостатки ворот из данного материала, к ним можно отнести следующие минусы профильных труб:

1. Подверженность к коррозии – при постоянном контакте и взаимодействии с влажной средой, а также при проникновении жидкостей внутрь труб, существует опасность развития ржавчины;
2. При использовании резьбовых креплений, возможно появление деформации конструкции;
3. Большое количество необходимой краски и грунтовки, а также длительное нанесение защитных материалов.

Виды ворот

Ворота из профтрубы подразделяются на разновидности по способам открывания: раздвижные, откатные или распашные. Каждый из этих трех вариантов можно выполнить в уникальном и красивом дизайне, главное это заранее подготовить правильные чертежи для успешного монтажа и удобной эксплуатации в будущем.

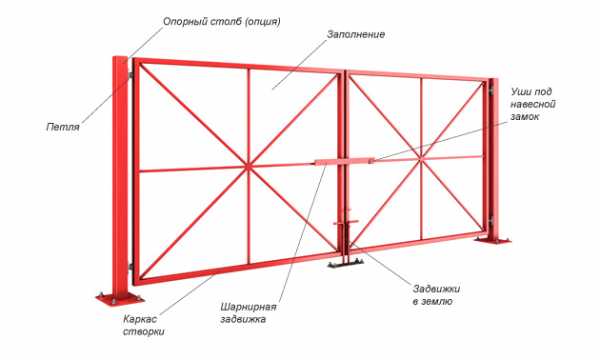

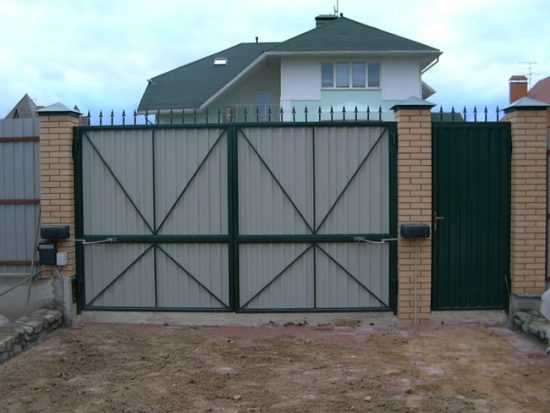

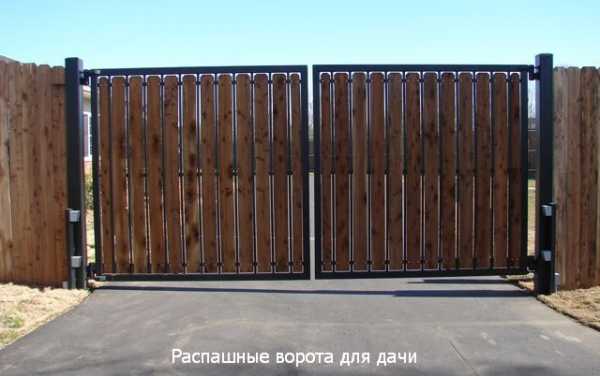

Распашные

Самая легкая в установке конструкция, для её монтажа необходима только сварка и болгарка. Такие ворота устанавливаются как к забору, так и на гараж, очень легко, на обычные петли.

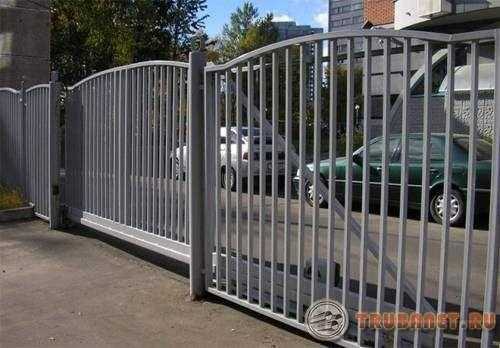

Раздвижные

Этот тип часто используется если решено из профиля сконструировать гаражные ворота.

Их можно установить и к обычному забору. Их так же устанавливают на роликах, они сложны в реализации, но при этом имеют большую популярность.

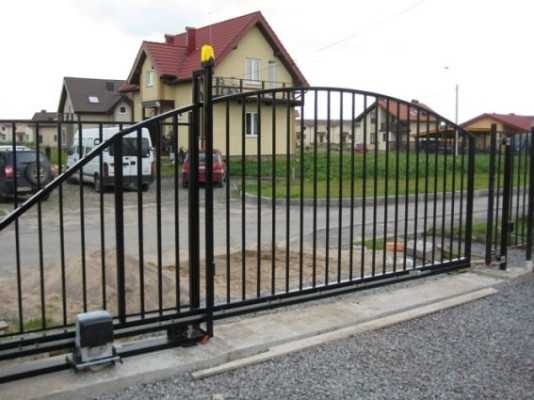

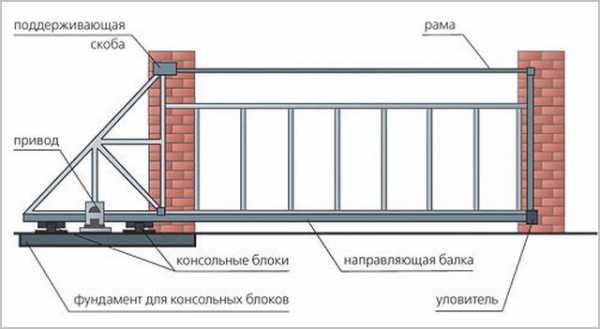

Откатные

Если у вас нет желания возиться с петлями или вы хотите сделать удобную для эксплуатации конструкцию, то можно установить откатное решение на роликах – это более сложно в реализации, но выглядит эффектно и удобнее чем обычные распашные ворота.

Подготовка

Перед тем как начать изготовление ворот из профильной трубы своими руками, нужно провести ряд подготовительных работ, которые позволят изготовить каркас соответствующим образом.

Для начала проведите замеры, затем приступите к составлению чертежей и только после этого приступайте к приобретению материала и монтажу.

Как рассчитать размеры конструкции

Если вы владелец автомобиля, то важно подобрать ширину, которая позволит эксплуатировать машину с удобством. Стандартной является конструкция размером 4 метра в ширину и 2 метра в высоту. Если вы устанавливаете ворота на заранее установленных опорах, то в расчетах учтите размер петель и зазор между створками, а также заранее подсчитайте расстояние между опорами ворот и калитки, если таковая предполагается.

Когда вы определились с размерами, можно приступать к созданию чертежа.

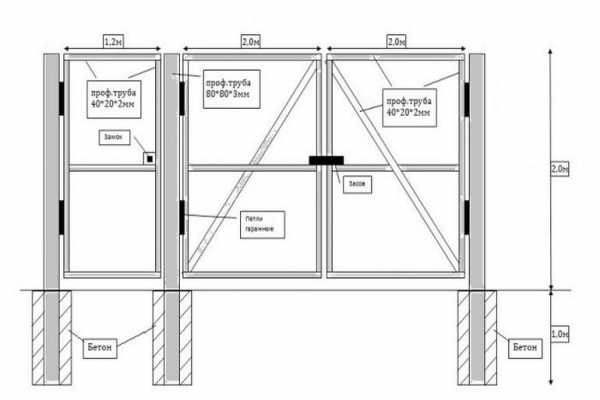

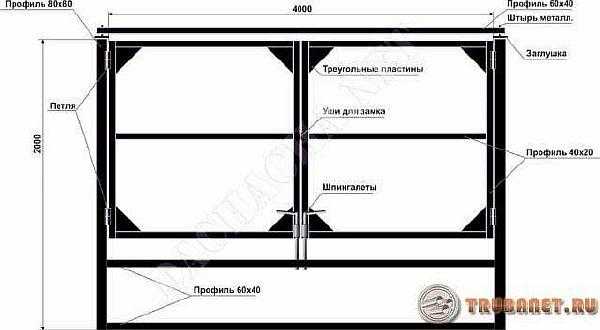

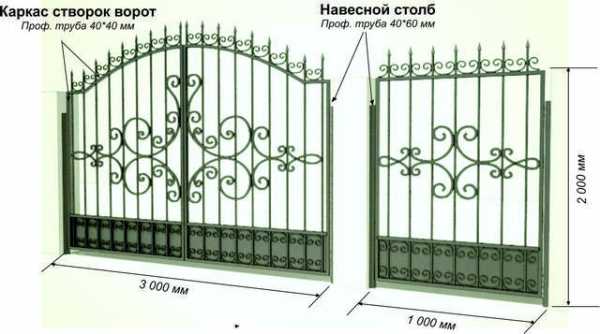

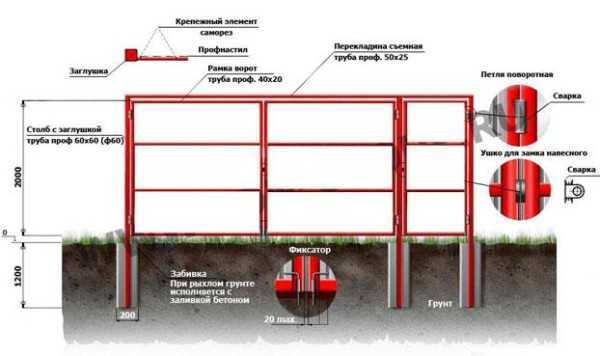

Чертеж

На чертеже нужно не только указать размеры конструкции, но и определиться с основанием ворот. Обычно профильные трубы закапывают в землю, бетонируя их для устойчивости. Можно использовать готовый чертеж:

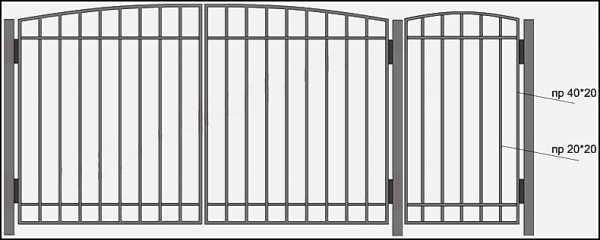

Данный чертеж ворот с калиткой, если вы её будете сооружать из другого материала, то её можно не использовать при создании чертежа.

Как выбрать профиль

Профиль применяется в различных строительных сферах, поэтому его ассортимент достаточно широк. Трубы различаются по размеру сечения, покрытию, форме и материалу из которого изготовлены: оцинкованная сталь, нержавеющая, углеродистая. Первый тип металла не подойдет для изготовления ворот – он слишком легкий, а вот углеродистая и нержавеющая сталь отлично подходит.

Стали различных марок имеют разную плотность и могут использоваться в различных климатических регионах.

Так же профиль различается по технологиям производства. Бесшовные выдерживают значительные нагрузки, вибрацию, постоянные удары, но они имеют высокую стоимость. А сварной профиль достаточно дешевый, но он менее устойчив к повреждениям. Выбор профильной трубы для ворот предопределяет срок службы конструкции.

Расчет материала

Именно чертеж позволяет понять нужное количество профильных труб, но кроме их понадобятся и другие необходимые материалы:

1. Петли или ролики – в зависимости от выбранного типа решения;
2. Обшивочный материал и элементы декоры, если таковые предусмотрены;
3. Замок или другие элементы фиксации, например, щеколда или защелка;
4. Грунтовка и краска – для защиты конструкции от возможной коррозии.

Количество материалов можно подсчитать при помощи чертежа, который составлен. Если вы решили использовать предложенный выше пример чертежа, то вам понадобится следующее количество материалов:

• Квадратный профиль 80*80 мм длинной 3 метра в количестве 3 штук, для возведения основания.
• Профильная труба размером 40*20 для сооружения ворот длиной 3 метра в количестве 10 штук.
• Замок для калитки.
• Металлический засов.
• Петли гаражные 6 штук.
• 1 мешок цемента для фундамента основания.
• Грунтовка и краска по 1 литру.

Количество материалов может быть другим, если вы предполагаете сооружение, отличающееся от чертежа выше.

Необходимые инструменты

Перечень инструментария для сооружения может быть различным, но обычно возникает необходимость в следующих инструментах:

1. Сварочный аппарат и электроды;
2. Измерительные инструменты: уровень, уголок, рулетка;
3. Дрель;
4. Болгарка и диски для резки и шлифовки металла;
5. Кисти для нанесения краски и грунтовки.

Пошаговая инструкция сборка и установка своими руками

Когда подготовлен чертеж и материалы, можно приступать к работам по монтажу ворот. Более подробно разобраться как поэтапно установить ворота своими руками можно ознакомившись с видеороликом в конце статьи.

Для начала определитесь, как вы будете сооружать конструкцию: используя сварку или соединяя профиль резьбовым способом.

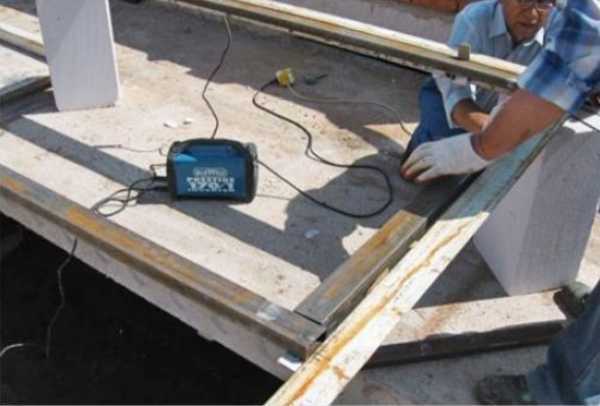

Сварка или резьба

Если вы не знаете, как правильно сварить ворота, так как не умеете обращаться со сваркой, то можно собрать конструкцию из профильных труб при помощи обычных болтов и дрели. Это более трудоемкий процесс, но его сможет произвести любой домохозяин. В любом случае лучше использовать сварку – если вы не умеете обращаться с аппаратом, можно нанять квалифицированного сварщика для этой цели.

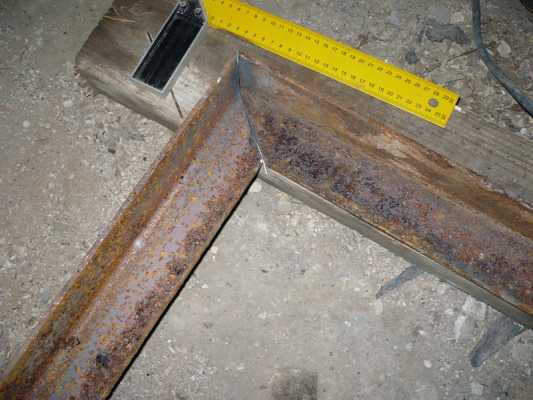

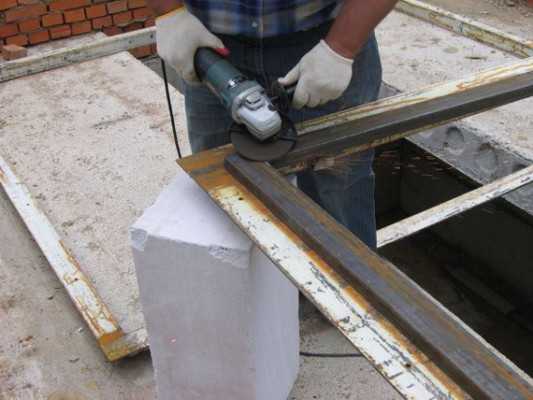

Резка трубы

Нарезка заготовок производится соответственно чертежу, при помощи болгарки и диска для резки металла. На местах срезов металлопрофиль необходимо зачистить шлифовальной машинкой. Ржавчина удаляется так же.

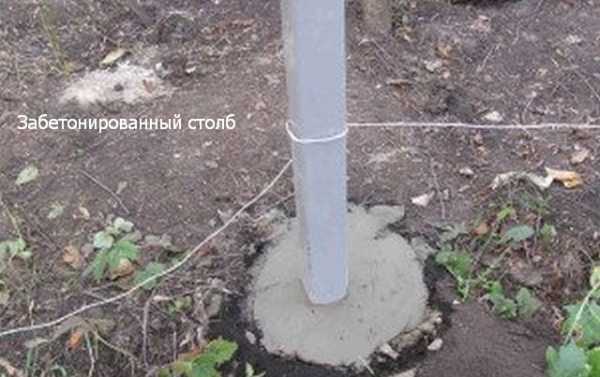

Установка опор

Заранее определяется местоположение будущих ворот, в местах установки опор выкапываются ямы глубиной не менее одного метра и шириной 10 сантиметров. Высота опорных столбов должна соответствовать составленному чертежу и высоте ворот. Внутрь ям засыпается песок, щебень. Затем столбы устанавливаются внутрь ямок, после чего они заливаются бетоном.

Используйте схему или чертеж, подготовленный заранее для правильного монтажа опорных конструкций.

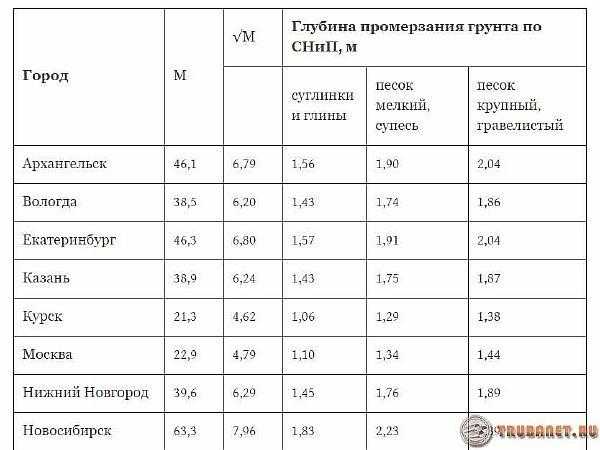

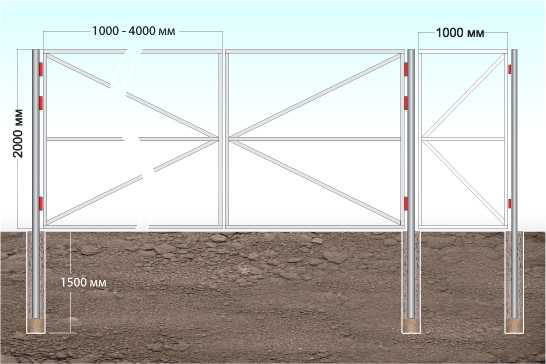

Используя чертеж выше, можно понять, что опора должна быть закопана и забетонирована в землю на глубину 1 метр.

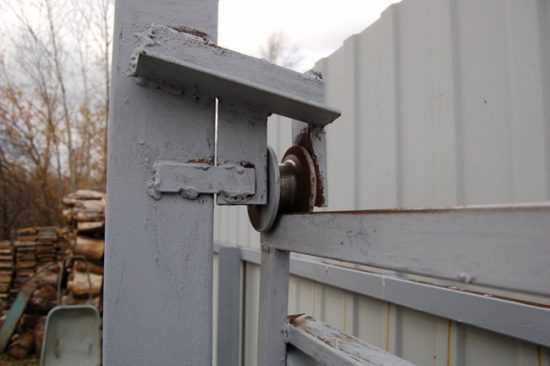

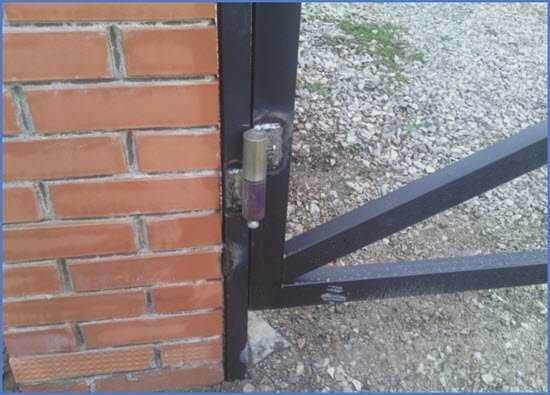

Петли

Петли для монтажа устанавливаются заранее, на местоположение, предусмотренное на чертежах. Петли легче всего приваривать обычным сварочным аппаратом, но при желании их можно монтировать посредством болтов. Варить петли на ворота лучше всего третьими электродами, чтобы не повредить детали или профиль.

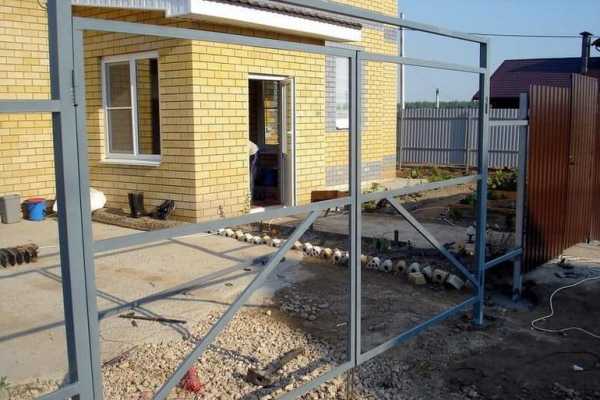

Монтаж каркаса

Когда петли приварены к опорам, можно приступать к сборке ворот. Используя чертеж выше, необходимо правильно сложить конструкцию перед сварочными работами на земле. Каждая створка должна иметь форму прямоугольника, при этом в середине каждой, горизонтально земли устанавливаются планки, для целостности конструкции. Чтобы створки имели правильные углы устанавливается диагональная планка.

Все трубы, используемые в конструкции предложенную нами для установки, имеют размер 2 метра. Таким образом согласно чертежу выше, у вас получится две зеркальные створки, на каждую из которых навариваются петли на расстоянии 15 сантиметров от нижнего и верхнего угла. Они позволят прикрепить каркас к опорным столбам.

Крепление к опорам

Процесс крепления к опорам проводится вручную. Для работ понадобится несколько человек: поднимающие каркас и контролирующие процесс крепления каркаса при помощи петель к опорным столбам.

Калитка

Если вы решили устанавливать калитку так же из профильных труб, то её изготовление, монтаж и крепление производится точно так же. Согласно чертежу, предложенному нами, калитка имеет ту же высоту, но три горизонтальные планки должны иметь меньшую длину – 1.2 метра. Сборка конструкции так же производится на земле, согласно рисунку.

После окончания сборки, навариваются 2 петли на расстоянии 15 сантиметров от верхнего и нижнего углов калитки.

Отделка

После завершения работ по монтажу каркаса, его нужно обезжирить, покрыть грунтовкой для предотвращения коррозии и краской для долговечности. Затем конструкцию просушивают и приступают к отделке. Всего существует несколько способов отделки ворот из профильных труб, самыми популярными являются: ковка, профильный лист, дерево, поликарбонат, металлическая сетка или листы.

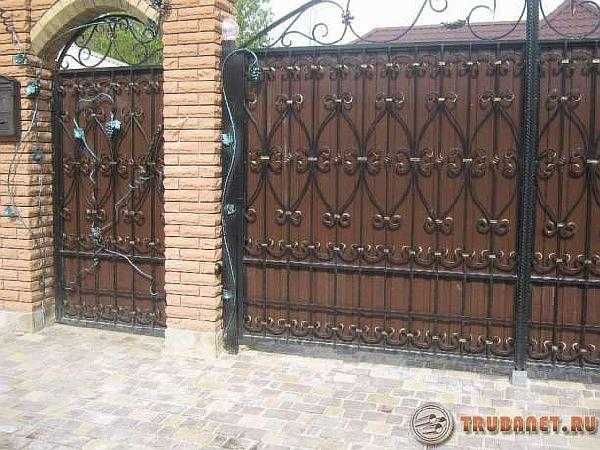

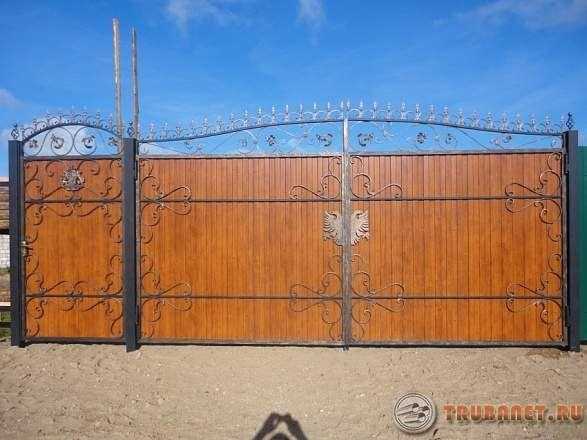

Декор ковкой

Очень эффектно смотрится каркас обшитый кованными деталями из арматуры. Для создания красивых кованных ворот понадобится профессиональная помощь сварщика 3 разряда. Декор ковкой выглядит следующим образом:

Сетка

Обшивка профильного каркаса металлической сеткой смотрится не эффектно, но данный способ позволяет значительно сэкономить на отделке. Сетка очень дешевый материал, а крепить его проще других – можно при помощи болтов, а возможно и использование проволоки. Этот вариант подойдет для реализации на дачных участках.

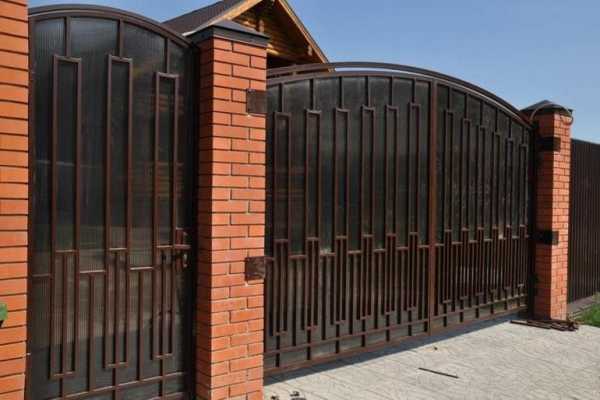

Поликарбонат

Отделка карбонатом сегодня очень популярна, но у неё есть один недостаток – конструкция по сути прозрачна, как и при обшивке каркаса сеткой. Установка поликарбоната на корпуса очень легкая – всё что нужно это сделать отверстия дрелью и закрепить листы поликарбоната на профильных трубах посредством болтов.

Профлист

Более экономичным и простым в монтаже считается установка на каркас профнастила. Всё что нужно при монтаже профлиста – в нужных местах просверлить отверстия и вкрутить в них болты. Выглядят подобные ворота следующим образом:

Обшивка металлом

В середине девяностых очень популярным была отделка профильного каркаса металлическими листами. Их крепеж производится при помощи сварки – на болтах тяжелые листы металла не смогут держаться. Обычно рекомендуют использование холоднокатаных типов стали для этой цели.

Грунтовка и окраска

После окончания работ по монтажу, следует приступить к обработке металлических поверхностей. Тщательно прогрунтуйте в местах соединения профильных элементов с деталями конструкции, чтобы избежать появления ржавчины.

Древесина

Дерево в роли обшивки ограждений и ворот смотрится очень красиво, кроме того спустя некоторое время обшитые древесиной модели смотрятся еще красивее чем в первоначальной версии. Минусом этого вида обшивки является его низкая устойчивость к гниению и механическому воздействию – после монтажа дерева, его нужно тщательно обработать пропитками, грунтовкой и лаком.

После того как отделка закончена, можно приступить к установке замков, грунтовочным и покрасочным работам, а также могут быть установлены элементы декора.

Установка замков

Обычно систему замка устанавливают в опоры, но если ворота закреплены непосредственно на забор, то можно установить защитный замок и на него.

Приобретать лучше надежные модели замков, со сложным ключом, врезного типа. Многие используют классическую щеколду, которую устанавливают с внутренней стороны двора или гаража. Если отделка была произведена металлическими листами, то вся поверхность каждого полотна должна быть тщательна обработана грунтовкой и окрашена в два слоя.

Видео процесса

Как быстро изготовить и установить сварные распашные ворота из профильных труб показано в данном видеоролике:

vseotrube.ru

Как сделать ворота из профильной трубы своими руками

Наличие функциональных и красивых ворот на даче просто необходимо для каждого владельца участка. Но на сегодняшний день на рынке представлено такое большое количество разнообразных материалов, из которых можно соорудить ворота, что в них можно легко запутаться. Конечно, можно пригласить специалистов, которые сделают всю работу за вас. Но если можно разобраться с этим самостоятельно, то зачем платить наёмным работникам? В последнее время очень часто можно встретить заборы из металла. Они имеют эстетичный внешний вид, отличаются функциональностью и прекрасно вписываются в любой дизайн. Давайте разберёмся, как своими руками возвести ворота из профильной трубы.

Плюсы и минусы ворот из профтрубы

Ворота, сделанные из металла, красиво смотрятся и пропускают через себя лучи солнца. Плюс ко всему они отлично справляются с функцией защиты территории от тех, кто хочет вломиться туда без приглашения.

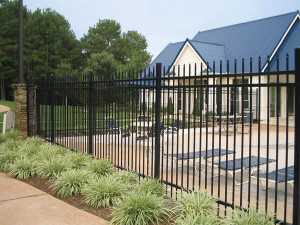

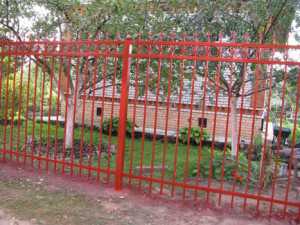

Вариант изготовления простого забора из профильной трубы

В качестве сырья для возведения таких ворот часто выбирают низколегированную стальную профтрубу, сечение которой имеет квадратную или прямоугольную форму 4х4 или 5х5 сантиметров. Толщина стенок трубы должна быть 3 миллиметра.

Несомненными преимуществами данного вида ограды являются:

• Материал недорогостоящий. Его низкая себестоимость в сочетании с тем, что забор легко можно возвести самостоятельно существенно экономят бюджет.
• Конструкция из профтрубы является прочной и долговечной. Если ворота грамотно спроектировать и вовремя обрабатывать его антикоррозийными покрытиями, то прослужит оно вам не одно десятилетие.
• Профильную трубу можно скомбинировать с другими материалами. Профильная труба прекрасно сочетается с другими строительными материалами, благодаря чему можно создать оригинальный и стильный вход. Интересным сочетанием будет труба и кирпичная кладка. Помимо этого, каркас из профильных труб можно покрыть металлопрофилем.

К недостаткам такого входа можно отнести то, что это всё же открытая конструкция, которая не укроет вас от любопытствующих глаз. Хотя, если обшить такую конструкцию металлопрофилем или полупрозрачным поликарбонатом, то проблема решается.

Специалисты могут создать на таких воротах кованый орнамент и геометрические узоры.

Виды констукций

В зависимости от технологии изготовления ворота разделяют на сварные и модульные.

Сварные входные конструкции можно отнести к самым надёжным и наименее затратным вариантам. В данном случае монтируют, подгоняют и соединяют секции ворот непосредственно во время установки. Сварочные работы в этом случае, пожалуй, единственный сложный момент.

Вариант сварной конструкции

Специалисты советуют, для облегчения нагрузки на опоры и сварные швы, трубы, выполняющие роль лагов, должны иметь меньшее сечение.

Второй вариант ворот — это сборные конструкции. Их собирают из отдельных частей прямо на территории. Сварочные работы для такого забора не понадобятся. Секции забора и воро крепятся специальными хомутами.

Вариант модульной конструкции

Различные модели и дизайнерские решения, представленные на рынке, позволяют соорудить весьма достойное ограждение и ворота дачного участка.

Чертежи

В первую очередь необходимо создать эскиз секций ворот, на котором будут прорисованы секционные узлы. Его можно создавать не в масштабе просто от руки.

На основе эскизов создаются подробные чертежи входной конструкции, на которых необходимо указывать размеры будущего сооружения в целом и каждого его отдельного элемента. Количество необходимых материалов для строительства ограждения можно рассчитать с помощью подробного чертежа.

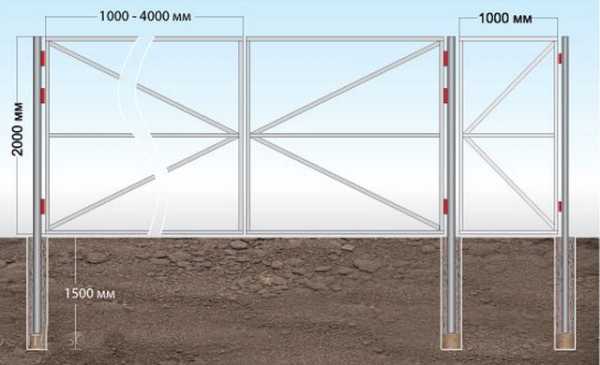

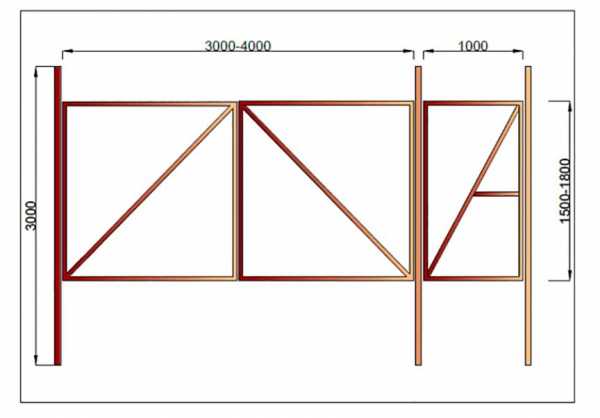

Вариант чертежа ворот с калиткой

Список сырья и инструментов

Чтобы возвести ворота из профильных труб, вам потребуется приобрести следующие материалы и инструменты:

• Несущие трубы, сечение которых равно 5х5 сантиметров, а толщина стен 2,5–3 миллиметра.
• Опорные столбы, сечение которых равно 6х6 сантиметров.
• Чтобы обустроить прожилины, понадобится профиль 4х3 сантиметра.
• Обрешёточный материал.
• Болгарка.
• Аппарат для сварочных работ.
• Струбица и молот.
• Ножовка для металла.
• Уровень.
• Лопата.
• Щебёнка.
• Раствор цемента.

Как сделать ворота из профильной трубы своими руками — пошаговые действия

Процесс строительства забора условно делится на следующие этапы:

1. Сначала обрабатываются заготовки. Все трубы до начала работ, необходимо обследовать на предмет неровностей. Если таковые найдены, то их необходимо подровнять. Это нормально, т. к. заводские изделия частенько выпускаются с отклонениями в плоскостях. Далее, их необходимо обрезать до нужных размеров. Не забывайте о том, что несущие стойки необходимо распиливать, учитывая их подземное крепление.
2. На следующем этапе подготавливается основание.

   Бетонирование опор

   Произведите разметку территории под будущие ворота. Используйте для этого колышки, выкопайте ямы, глубина которых равна 100–150 сантиметрам, а диаметр 10 сантиметров. В них устанавливаются опорные столбы.

3. Дно ямы на треть засыпается мелкой щебёнкой. В центре установите опору из профильной трубы. Воспользуйтесь строительным уровнем, чтобы проконтролировать вертикальность опоры. Широкая сторона трубы должна быть перпендикулярна облицовке. Опору зафиксируйте растяжками на то время, пока бетонная смесь будет схватываться.
4. Теперь можно приступать к изготовлению каркаса. Он изготавливается по уже подготовленному эскизу. Смежные заготовки прижимаются друг ко другу струбицами. Так, они не будут смещаться. Для надёжной фиксации пролётов секций, к опорам необходимо приварить по две петли, которые вырезаются из листового металла.
5. Далее, пролёты необходимо заполнить.

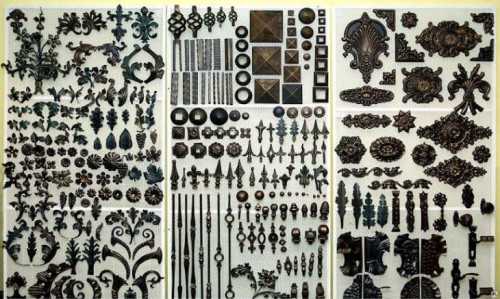

   Варианты кованых элементов

   К скелету ограждения приварите тонкие трубы и декоративные элементы. Составленные секции необходимо приставить к опорным столбикам, с уже приваренными петлями для крепления. Убедитесь, что вертикальные пруты идут строго перпендикулярно горизонтальным. Соедините все части ограды при помощи сварки или болтами.

6. Последний этап строительства — зачистка швов от сварки. После сварочных работ металлические поверхности необходимо зачищать от коррозии и обезжиривать. Для продления срока службы и придания большей привлекательность, поверхности труб можно покрасить, используя масляную краску.

Выбираем материалы обшивки

Ворота, каркас которых сварен из профильной трубы, обычно обшивают профильным листом. Объяснить это можно несколькими причинами:

• Профлист не тяжёлый материал, поэтому забор из него не нуждается в основательном фундаменте. Достаточно забетонировать опорные столбы.
• Металлопрофиль — недорогостоящий материал.
• Имеет эстетичный и ухоженный вид.
• Легко монтируется.
• Долговечность — ещё один плюс материала.

В качестве обшивки можно использовать и сетку-рабицу или другим подходящим материалом.

Декорирование забора

Элементы декоративной ковки своими руками

Ажурные металлические кованные элементы всегда высоко оценивались, потому как каждый образец неповторим и прекрасен. Умение обрабатывать металл — это целое искусство, которое доступно не каждому. Заказать у мастера элементы декоративной ковки — достаточно дорогостоящее удовольствие. Создать такие элементы можно вполне своими руками. Тем более, если вы овладеете данным видом работ, то оно сможет превратиться в ваше новое хобби или даже прибыльный бизнес.

Выделяют холодную и горячую ковку. Первый вариант предусматривает нагрев металлических заготовок до девятисот градусов. Так сталь приобретает пластичность. Ударяя по ней кувалдой или молотком-ручником, она изгибается. Её можно сделать тоньше и изменить изначальное сечение прутков. Холодный вариант ковки — это изменение заготовок без их нагрева в основном. Для такого вида работ используют низкоуглеродистую сталь (в составе не более 0,25 процентов углерода). Она считается более податливой. Обрабатывают её специальными станками и приспособлениями.

Для создания кованых элементов помимо стали используют ещё медные и алюминиевые сплавы. Они мягкие и лёгкие, поэтому поддаются обработке обоих способов.

Горячая сварка осуществляется при помощи горна — специальной печки, которая из-за поддува может достигать очень высоких температур; наковальни; кувалды; клещей, которыми держат накалённую заготовку.

Изделия с особой формой делаются с помощью различных фасонных молотков, зубил для рубки металлических деталей и другие инструменты.

Холодная ковка предполагает использование гнутика, который необходим для создания изогнутых элементов; улитки, для загибания прутков в спираль; фонарика, с помощью которого создаётся такой элемент ковки, как «шишка»; волны, с помощью которой изготавливают волнообразные элементы; твистера, на котором заготовленный элемент закручивают в нужном направлении и станка для создания колец.

Помимо всего вышеперечисленного, необходимо обзавестись болгаркой по металлу и сварочным аппаратом, с помощью которого будут соединяться детали.

Процесс изготовлений ковки

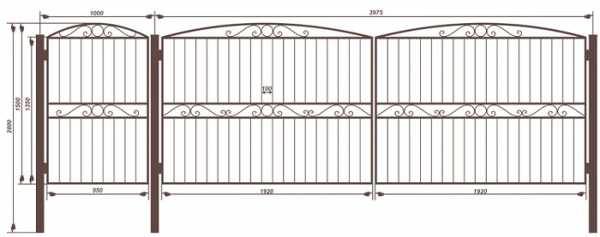

Схема кованых ворот

Как уже говорилось ранее, для горячей ковки металл, чтобы его можно было обрабатывать, необходимо нагреть до температуры от 800 до 1200 градусов. Если температура будет ниже, то металлическая заготовка будет недостаточно пластичной, а при слишком высокой температуре изделие перестанет быть прочным и может сломаться.

Определение степени нагрева заготовки по цвету

1. Вытяжка — деталь удлиняется, при этом становится тоньше. Во время растягивания элемента, кувалдой необходимо бить равномерно по всей площади участка, который вытягиваете. Таким образом, изготавливаются постепенно заостряющиеся на конце пики.
2. Разгонка — по заготовке бьют с обеих сторон молотом. Таким образом, расплющиваются пики, которые имеют игольчатую форму и становятся листовидными.
3. Рог наковальни используется для создания радиусно изогнутых элементов.

Для того чтобы элемент ковки сделать изогнутым, необходимо сделать следующие действия:

1. Сначала идёт подготовка эскиза волюты. Его сначала рисуют на бумаге, а потом проволоку сгибают по бумажному рисунку.
2. Проволока выпрямляется и по мерке отрубается пруток-заготовка.
3. Кончик проволоки нагревается до девятисот градусов, край сгибается.
4. Выполнение первого завитка происходит на крае рога наковальни или на её кромке.
5. Всю длину заготовки нагревают и, используя спиральную оправку, изгибают её.

Для изготовления «шишки» или «фонарика» необходимо взять 2–4 тоненьких прутка, сварить кончики вместе, проковать в квадрат и зажать в тисках. Из другого конца делается жгут при помощи воротка. Конец нужно немножко раскрутить, разъединить прутки и несколько раз ударить по торцу, который таким образом, расширяется.

Холодный способ ковки предполагает такие же приёмы и способы, правда, без нагрева элементов.

Видео: как сварить ворота из профтрубы своими руками

Таким образом, изготовление ворот из профильной трубы не такое уж сложное дел, а результат может быть впечатляющим. Самое сложное, пожалуй, элементы ковки, которые необязательно изготавливать самостоятельно. Их можно приобрести в готовом виде и украсить конструкцию. Удачи!
