Шахтный котел длительного горения своими руками — чертежи, как сделать

В статье подробно рассказывается как по чертежам сделать котел медленного и сверхдлительного горения своими руками. Процесс, только на первый взгляд кажется трудным и неповторимым, но следуя инструкциям из статьи, у Вас получиться сделать ничуть не хуже, чем у мастеров, главное внимательно смотреть видео.

Такая конструкция…

Чертежи котлов на твердом топливе своими руками

В статье подробно рассказывается как по чертежам сделать котел медленного и сверхдлительного горения своими руками. Процесс, только на первый взгляд кажется трудным и неповторимым, но следуя инструкциям из статьи, у Вас получиться сделать ничуть не хуже, чем у мастеров, главное внимательно смотреть видео.

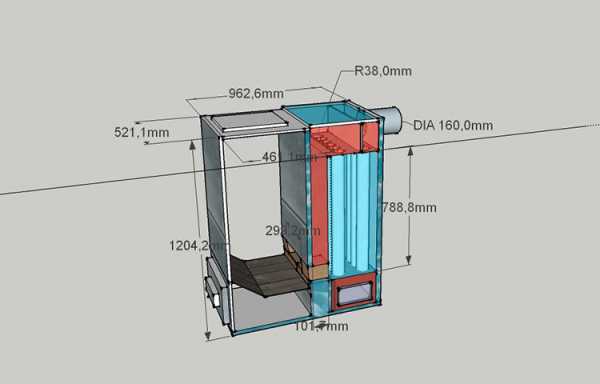

Чертеж простого котла длительного горения

Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

Чертеж простого твердотоплевного котла

В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.

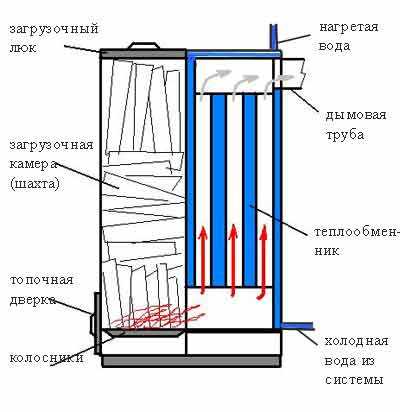

Схема-чертеж котла с теплообменником щелевого типа

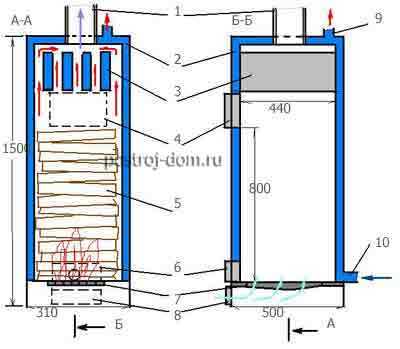

1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.

В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчита

derevyannie-doma.com

Котел длительного горения своими руками

Твердотопливные котлы уже не одно десятилетие пользуются немалой популярностью, хотя и имеют один существенный минус – они нуждаются в постоянной загрузке топлива (угля, дров и т. д.). Из-за этого недостатка от них нередко отказываются при обустройстве отопительной системы, но от него легко избавиться – сделать котел длительного горения своими руками, функционирующий почти на всех типах топлива (исключительно твердого, разумеется).

Котел длительного горения своими рукамиКотел длительного горения своими рукамиДля растопки котла можно использовать угольДля растопки котла можно использовать уголь

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

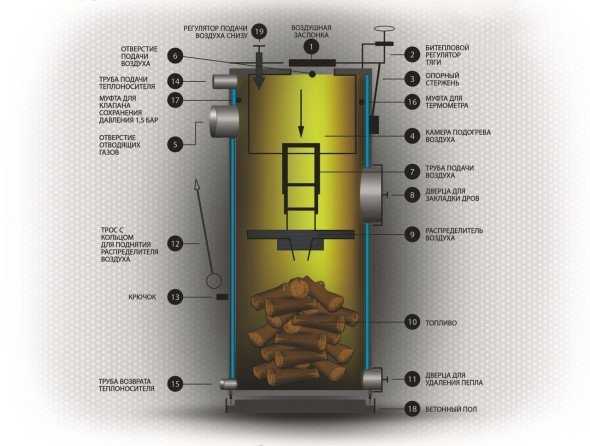

Чертеж котлаЧертеж котла

Обратите внимание! Замена активного сжигания тлением возможна ввиду особого устройства отопительного котла.

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

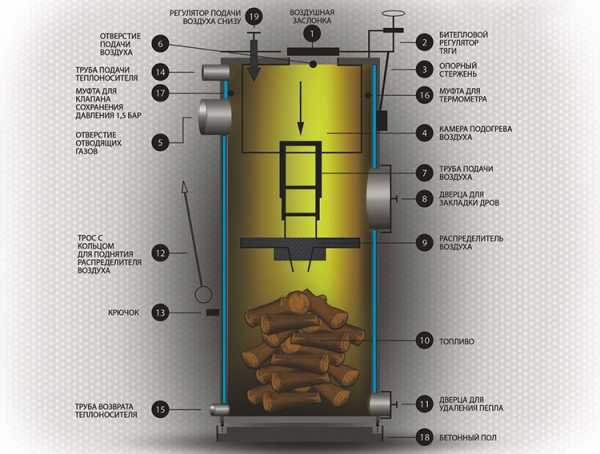

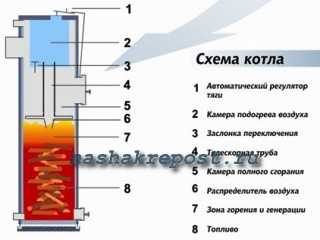

Схема котлаСхема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

  • низкая стоимость топлива;
  • автономность;
  • возможность обогрева больших площадей при минимальных расходах;
  • легкость монтажа и эксплуатации;
  • безопасность;
  • возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса
Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Обратите внимание! Прибор, который ограничивает загрузочную зону и, соответственно, время тления, называют распределителем воздуха.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горенияКотел на дровах длительного горенияКотел на дровах длительного горения
Котел на дровах длительного горения

Обычно зона сжигания не превышает 5 см в высоту – если она будет большей, то топливо будет сгорать слишком быстро. К слову, кислородная труба может быть не только телескопической, но и цельной. Ее диаметр обычно составляет 6 см, в то время как размер отверстия в воздушном распределителе не превышает 2 см, дабы не пресыщать зону кислородом.

Котел длительного горенияКотел длительного горения

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горенияКотел длительного горенияКотел длительного горенияКотел длительного горения

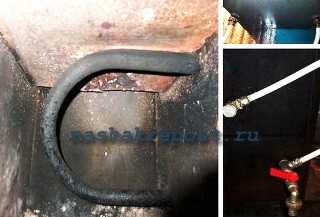

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Изготовление котла длительного горения

КотелКотел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Обратите внимание! Котел обязательно должен быть установлен на ровную поверхность. Если требуется, оборудуется бетонное основание (здесь все зависит от общего веса конструкции).

Последовательность действий при сборке следующая.

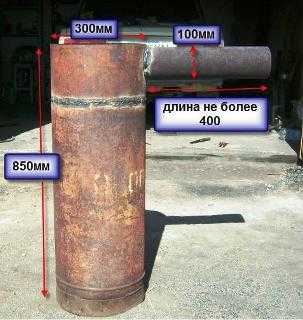

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

ТрубаТруба

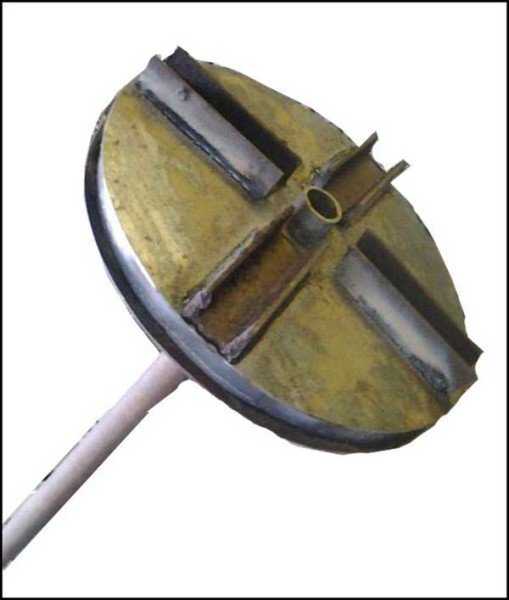

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие ø2 см.

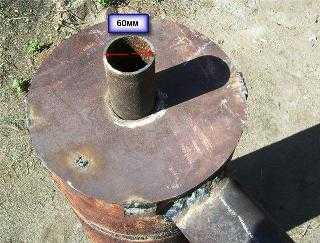

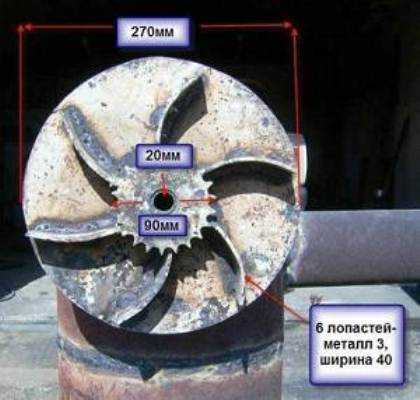

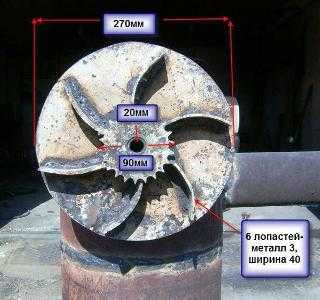

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба ø6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Корпус котла и воздушный распределительКорпус котла и воздушный распределительВоздушный распределитель
Воздушный распределительВоздушный распределительВоздушный распределительДвойные стенки котлаДвойные стенки котлаДвойные стенки котлаДвойные стенки котлаКотелКотел

Обратите внимание! Эта труба должна равняться по высоте корпусу котла (можно и больше).

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

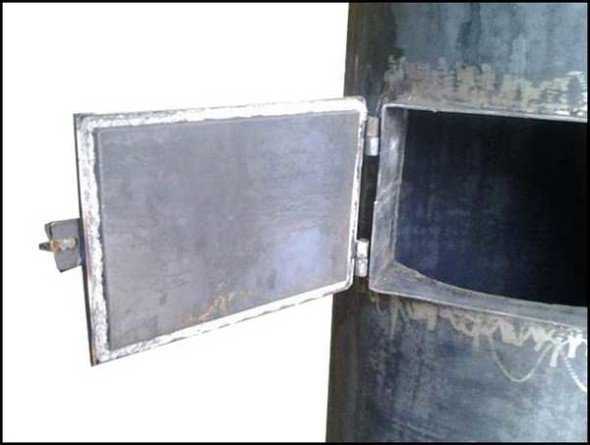

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

ЗольникЗольникЗагрузочный лючок для топливаЗагрузочный лючок для топлива

Шаг 4. Сверху на котел крепится дымоходная труба ø10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Труба дымоходаТруба дымохода

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя. Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Крышка котлаКрышка котлаКрышка котла (еще один вариант)Крышка котла (еще один вариант)

Все, теплогенератор длительного горения готов к использованию.

Особенности загрузки топлива и эксплуатации

Сборка системы отопленияСборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутриТопка изнутри

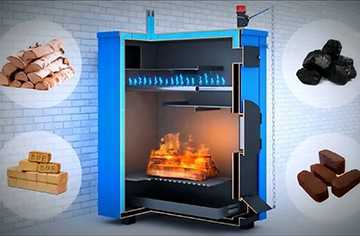

Обратите внимание! В качестве топлива можно использовать не только дрова, но и опилки, уголь, торф, мусор (исключительно сгораемый) и проч.

Топливо загружается в такой последовательности.

Загрузка котлаЗагрузка котлаПробная топка котлаПробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. ОбвязкаСистема отопления. ОбвязкаСистема отопления. ОбвязкаСистема отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

В качестве заключения

Описанные котлы используются не только для обогрева домов, но и при зимнем отоплении хлевов, сараев, теплиц и т. д. Если сборка и монтажные работы были проведены правильно, то прибор будет функционировать экономично и абсолютно безопасно, причем может использоваться твердое топливо любого типа, в том числе бытовой мусор.

Помимо того, котлы не нуждаются в постоянном контроле, необходимо лишь на практике определить промежуток времени между загрузками. При этом стоит помнить, что время горения зависит не только от объема конструкции, но и от типа топлива.

Видео – Котел длительного горения своими руками

stroyday.ru

Шахтный котел длительного горения своими руками, чертежи

При установке твердотопливного котла важно учитывать 3 параметра: количество выдаваемого тепла, стоимость и продолжительность горения. Результаты связаны между собой: чем выше мощность, длительность работы, тем будет больше стоить устройство. Можно значительно понизить затраты, если сделать все собственноручно. Шахтный котел длительного горения своими руками выполнить реально, если есть чертежи и небольшая сноровка в подобных делах.

Увеличение продолжительности горения твердого топлива

Каждый домовладелец желал бы установить котел, который не потребует подбрасывания дров каждые 6 часов. Некоторые теплогенераторы держат тепло до недели. Но увеличение длительности не всегда рационально, ведь понижается КПД установки. Причины в следующем:

  1. КПД дровяных котлов составляет около 70%. Если заменить процесс тлением, увеличив тем самым продолжительность процесса, КПД уменьшится примерно до 40%, примерно как у простой печки.
  2. Дрова, которые тлеют, выделяют мало тепла. Потому дом нагреваться будет значительно дольше.
  3. Не получится сжечь сырые дрова, если котел использует только режим тления.

Котлы, работающие с одной подачей дров на протяжении 8 и выше часов, бывают следующих видов:

  • классические, где подача воздуха осуществляется принудительно;
  • с верхним горением. Подобные установки можно сделать самостоятельно, если имеется подходящий инструмент и опыт работы со сваркой.

Можно найти схемы котлов, работающих на опилках, но подобные установки сложно изготовить самостоятельно, плюс, они очень большие.

Изготовление котла продолжительного горения

Чтобы собственноручно сделать установку, потребуется сталь Ст 20. Выполненная из нее установке прослужит не менее 15 лет. При большем количестве углерода в стали, материал может прикаливаться от высоких температур, потому для изготовления он не подходит. Если есть возможность, купить можно жаропрочную сталь, легированную молибденом или хромом. Из таблицы можно узнать, какие размеры заготовок потребуются для изготовления устройства.Размеры заготовок

Чтобы разрезать материал, лучше обратиться в мастерскую, где имеются гильотинные ножницы. В частях не будет заусенцев, будет сэкономлено много времени. Также будут нужны следующие детали:

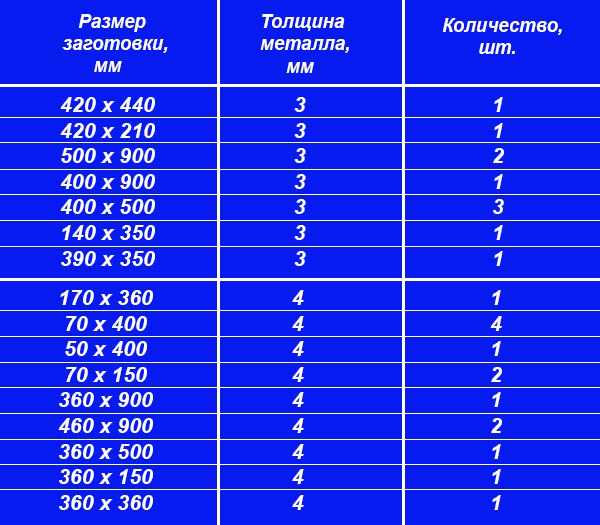

  1. Равнополочный уголок 50х4 мм. Нужен будет, чтобы изготовить колосники.
  2. 2 трубы: DN50 и DN Первая для теплообменника и патрубков, к которым будут подключаться системы отопления. Вторая – для дымохода.
  3. Труба 60х40 мм для канала воздуховода.
  4. Стальная полоска 20х3 мм.
  5. Утеплитель из базальта.
  6. Ручки.
  7. Асбестовый картон и шнур.

Также понадобятся инструменты для сварки металла, резки и некоторые другие, имеющиеся в каждом жилище.Вентилятор и блок управления

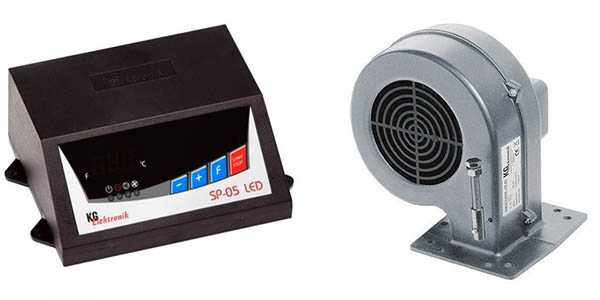

В шахтном котле будет использован блок управления, вентилятора, температурного датчика. Стоит найти польские изделия, которые очень похожи на китайские, но значительно отличаются по качеству сборки, сроку службы. Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Отопительный агрегат

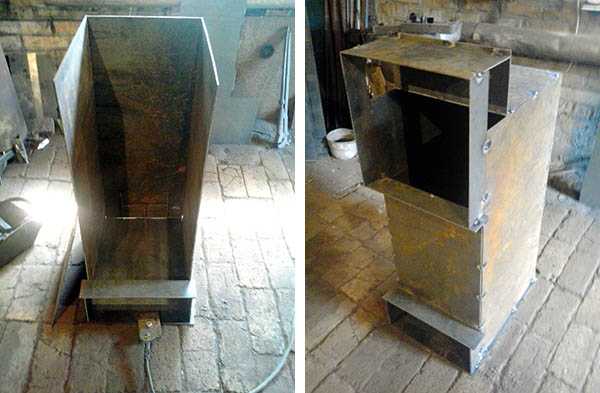

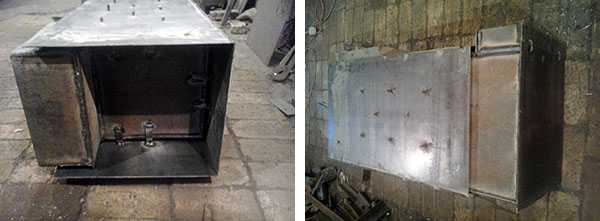

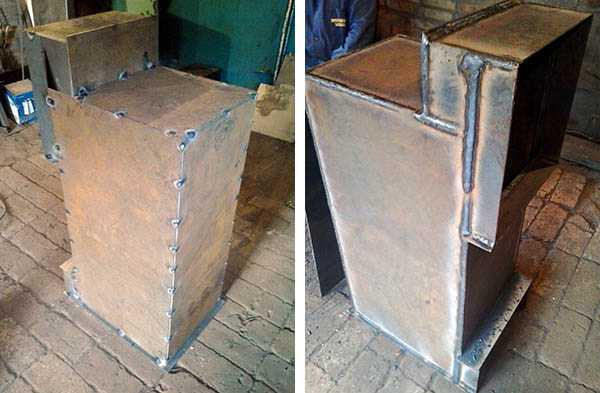

Первым делом для изготовления шахтного котла следует собрать корпус топливника. Делается он из металлических частей, толщина которых 4 мм. Их требуется прихватить сваркой. Начать стоит с нижней части, где будут крепиться боковые части, крышка свода, отверстия для дверец. Должно получиться примерно так же, как на фотографии:Сварка стенок

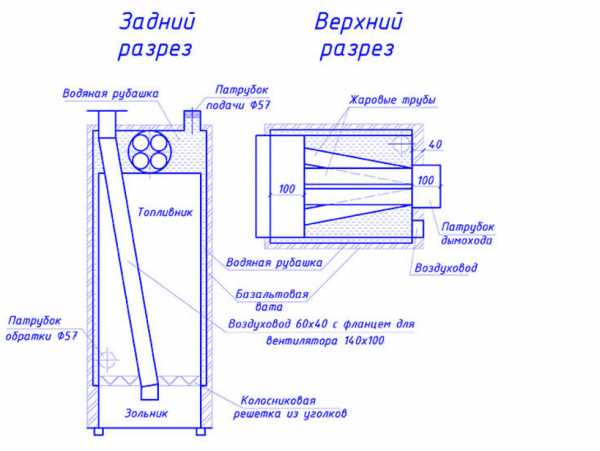

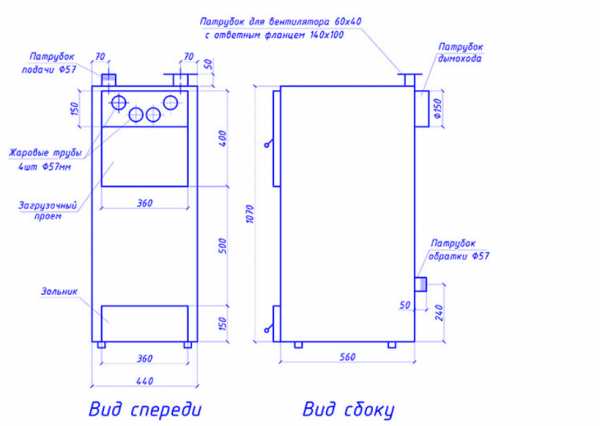

Следовать нужно чертежу. Лист на днище должен быть выпущен в каждую сторону. Он же будет служить нижней частью дверец отдела для золы. В камере сваркой необходимо будет закрепить полки. В материалах были указаны уголки. Там будет ложиться колосниковая решетка. Важно после сварки проверить на герметичность каждый отсек, тщательно проварив все стыки.Сварка стенок

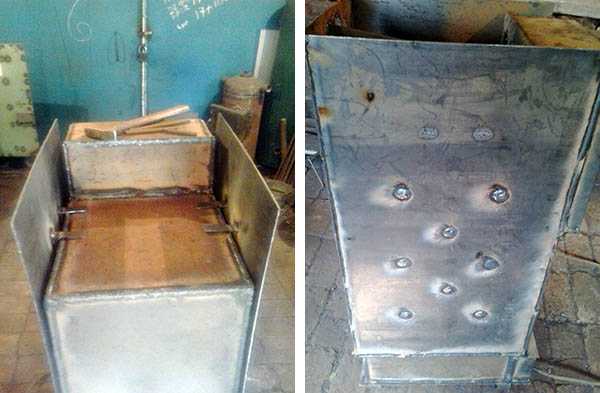

Далее нужно вставить водяную шубу. Материал – 3-х миллиметровый металл. Толщина у боковых стен ее должна быть 2 см, потому к топливнику приваривается стальная полоска, выпускаемая на 20 мм. К стенкам нужно прихватить листы стали – обшивку.Стенки бака

Важно учитывать, что водяная шуба должна брать начало на уровне решетки. Она не должна омывать отдел для золы.

Далее, как видно на фотографии, нужно в шахматном порядке установить клипсы. К топке он должен привариваться встык одним концом, а другим – обварить вокруг отверстия.По фото можно определить, где разместить низ водяной шубы.

Далее выполняется установка труб, через которые будет выходить жар. Ставятся они в верхней части бака шахтного котла. Как показано на чертеже, сзади и спереди нужно прорезать отверстия, где эти трубы должны будут размещаться. Торцы их необходимо хорошо обварить, как и остальные места соединений водяной шубы.Расходиться эти трубы должны в форме веера

Следующий этап – установка дверец и колосниковой решетки. Нужно приварить к дверце во внутренней части полосу в 2 ряда. Между частями вставляется асбестовый шнур, который станет уплотнителем притвора. Наружный угол колосников должен быть приварен вниз. Таким образом будет рассеиваться воздух, который подается с помощью вентилятора в отделение для золы.Колосниковая решетка

После выполнения всех мероприятий, нужно врезать штуцеры в стены шахтного котла. К ним будут присоединяться трубопроводы: подающий и обратный. Воздухопровод должен входить в отделение для золы около средней части задней стены. Находится он сразу под водяной шубой.Установка трубопроводов

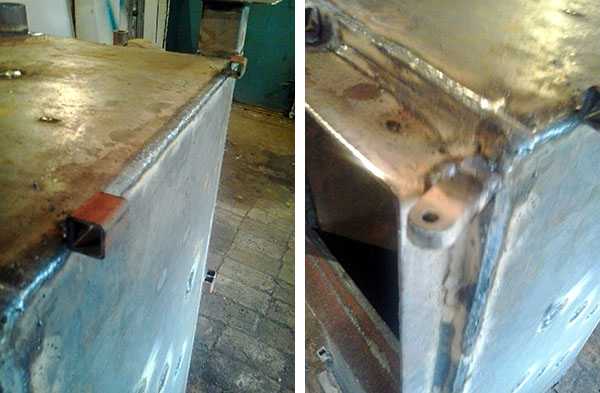

После необходимо приварить дверные петли и закладные детали, которые помогут установить декоративную обшивку.Петли

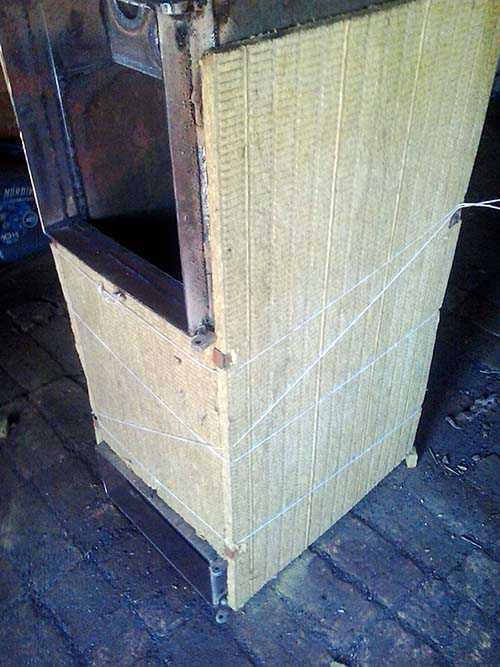

Бак котла длительного горения необходимо с каждой стороны обложить утеплителем. Зафиксировать его можно шнуром. Остается немного: прикрутить аккуратные металлические листы к деталям и поставить дверцу.Не нужно использовать стекловату или другие материалы. Базальтовый утеплитель отлично справляется со своей ролью.

К фланцу воздуховода нужно прикрепить вентилятор, установить приобретенный блок управления. Температурный датчик должен располагаться под базальтовым утеплителем возле задней части установки. Можно в котел, по-другому называемый «брагман», установить дополнительные агрегаты, которые будут полезны:

  1. Можно установить дополнительный водяной бак, где будет подогреваться вода.
  2. При отключении тока можно установить погружную гильзу для термометра.
  3. Поставить ТЭН, который сможет разогреть воду после полного сгорания дров.

Ножки для агрегата привариваются на любом этапе работы. Для этого используются подходящие металлические отрезки. Ниже приложены схемы шахтного котла.



jsnip.ru

Изготовление твердотопливного котла: от чертежей и до реализации

Изготовление твердотопливного котла собственными руками — сложное и ответственное мероприятие, требующее тщательной подготовки. Необходимо знать технологию производства, владеть навыками сварки и работы с металлами. Следуя главным правилам разработки котлов, вы создадите отопительное устройство быстро и с минимальными затратами.

Описание и принцип действия твердотопливного котла

Общий вид котла

Твердотопливный котёл длительного горения — это большая топка, имеющая ограниченную зону сжигания твёрдого топлива и контролируемое поступление кислорода. Принцип работы устройства основывается на способности твердотопливных элементов тлеть в течение длительного времени с повышенной теплоотдачей. В процессе происходит полное прогорание вещества с минимальным образованием отходов.

Загрузка большого количества твёрдого топлива в топку происходит в среднем 1–2 раза в сутки, однако есть агрегаты, способные функционировать в течение нескольких дней. Путём регулирования притока кислорода в зону сгорания происходит замедленное тление при повышенной температуре. Дым выводится через специальную трубу. Она проходит сквозь теплообменник и прогревает воду для отопительной системы. Своевременная загрузка топки обеспечивает практически непрерывную работу устройства.

Сгорание топлива в котле длительного горения чаще происходит сверху вниз. В этом случае по мере прогорания верхней прослойки огонь перемещается ниже, на следующие слои. Такие тепловые агрегаты имеют множество достоинств, обеспечивающих их популярность среди всех групп населения:

  1. Увеличенный объём топки для загрузки топлива.
  2. Длительный срок работы на однократной загрузке.
  3. Большая теплоотдача.
  4. Экологичность. При работе отопительный прибор выбрасывает минимальное количество отработанных газов.

Стандартные котлы длительного сгорания различаются по виду используемого топлива:

  1. Устройства, функционирующие на одной разновидности топлива. Обычно в этом качестве выступают дрова, иногда — паллеты, полученные из отходов деревообрабатывающей промышленности.
  2. Универсальные агрегаты. Здесь есть возможность комбинировать несколько видов твердотельных элементов — дрова, опилки, паллеты.

 По типу работы все существующие виды котлов длительного сгорания можно разделить на две крупные группы:

  1. Пиролизные. В работе подобных аппаратов используется принцип пиролиза. Твёрдые частицы топлива прогорают при большой температуре и слабой подаче кислорода. В процессе вырабатывается газ, направляемый в отдельный отсек, где и сгорает. Подобный принцип увеличивает КПД котла и время сжигания топлива.
  2. Классические. Имеют упрощённую конструкцию, различаются объёмом топки, способом сжигания, наличием водяной рубашки-контура и т. д. Простейший классический котёл без рубашки — это металлическая ёмкость, сделанная из трубы или бочки, где происходит сгорание твёрдых частиц по принципу «сверху вниз».

Область использования твердотопливных котлов обширна. Бытовые модели отапливают частные домовладения, магазины и подобные жилые и нежилые объекты. Крупные промышленные агрегаты, для размещения которых требуется отдельное оборудованное помещение, могут отапливать небольшой завод. Популярность котлов обусловлена небольшой стоимостью и простотой эксплуатации.

Устройство агрегата

Основные узлы отопительного устройства

Вкратце суть работы и устройство твердотопливного пиролизного котла длительного горения можно свести к следующему:

  1. Два металлических цилиндрических корпуса разного размера скрепляются между собой. Меньший — это топка, где происходит сгорание твёрдых частиц. Больший — внешняя оболочка котла.
  2. Оставшееся пространство между корпусами заполняется водой. Она исполняет функции теплоносителя.
  3. В малую трубу устанавливается воздухораспределитель и делит её на две части. В одном разделе происходит сжигание топливных частиц, в другом — дожигание пиролизного газа. Распределитель изготавливается в виде телескопической трубы, к одному концу которой прикреплён небольшой диск с лопастями. Это позволяет равномерно распределить газы, выделяемые в процессе сжигания топлива. Через воздухораспределитель в отсек сгорания подаётся кислород, необходимый для поддержания горения.
  4. По мере прогорания слоёв топлива распределитель переходит ниже и добавляет воздух на нижеследующие уровни.
  5. В том случае, если процесс контролируется автоматическими управляющими системами, необходимо обеспечить подключение устройств к электросети.

Несложный котел можно сделать и своими руками

Для изготовления котла, работающего на твёрдом топливе, необходимо разработать чертёж или схему. На ней отображается примерный внешний вид агрегата с соблюдением всех пропорций, деталей и элементов.

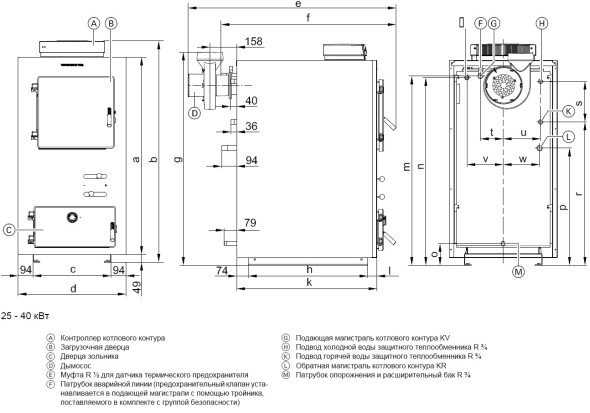

Указаны все узлы и детали промышленного котла с размерами

Инструменты и материалы

Разберём подробнее создание пиролизного котла длительного горения своими руками. Он функционирует на газе, получаемом из высушенных дров либо спрессованных в паллеты отходов.

В процессе самостоятельного изготовления твердотопливного котла потребуется набор электроинструментов и материалов, а также чертёж или схема с отображением всех нужных частей и размеров.

Необходимая техника:

  1. Сварочный аппарат и несколько пачек рабочих электродов.
  2. Углошлифовальные машинки. Желательно иметь две — большую и малую. Если таковых нет, работу можно провести с помощью обычного электрического лобзика, однако увеличится время работы.
  3. Отрезные и шлифовальные круги диаметром 125 и 230 мм, при отсутствии шлифмашинок — пилки по металлу для электролобзика.

Необходимые материалы:

  1. Труба с большим диаметром (около 50 см). Длина — 130 см, толщина стенки — от 3 мм.
  2. Труба с меньшим диаметром, около 45 см. Длина — полтора метра, толщина стенки — от 3 мм. При отсутствии труб можно приобрести несколько металлических листов 1250*2500*2,5 мм, прокатать их в специализированной фирме и изготовить нужные трубы самостоятельно с помощью сварочного аппарата.
  3. Тонкая длинная труба. Диаметр — около 6 см, длина — 120 см.
  4. Металлический лист, из которого будет вырезаться загрузочная дверца и люк для удаления золы.
  5. Металлические кольца диаметром в полметра и шириной около 2,5 см.
  6. Дверная фурнитура — петли, задвижки и т. д.
  7. Асбестовое полотно. Оно закладывается в двери котла. Это исключает их перегрев и снижает теплопотери.
  8. Шнур из асбеста. Им уплотняются дверца топливного отсека и люк зольника.

Пошаговая инструкция по изготовлению

Процесс создания отопительного устройства достаточно прост и проходит в несколько последовательных этапов.

Вначале изготавливается корпус конструкции:

  1. Две трубы большого диаметра (50 и 45 см) вкладываются друг в друга и соединяются с помощью металлического кольца.
  2. Из заранее подготовленного листа вырезается круг металла диаметром 45 см, которым заваривается дно меньшей трубы, находящейся внутри конструкции. В итоге получаем бочку диаметром 45 см, с наваренной водогрейной рубашкой-контуром в 2,5 см шириной.

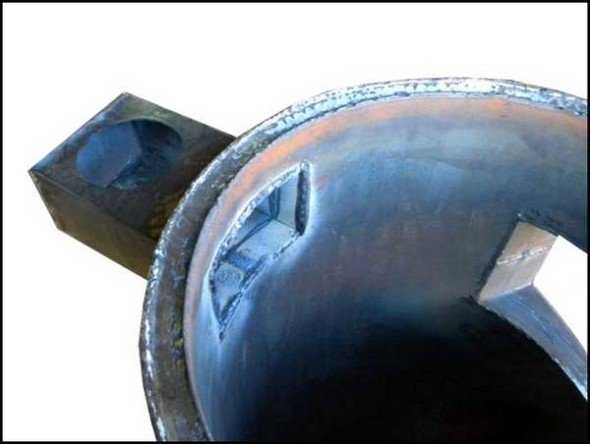

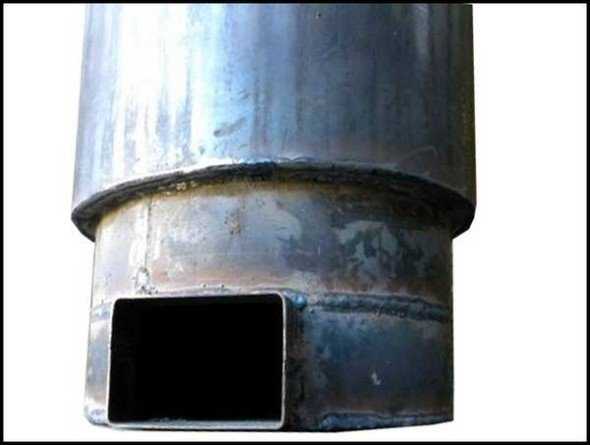

  3. Внизу «бочки» прорезается прямоугольное отверстие. Высота — до 10 см, ширина — около 15. Оно будет использоваться в качестве дверцы зольника. Вваривается люк, устанавливается дверь с приделанными петлями и задвижкой.

    Дверца зольника прорезается внизу

  4. В верхней части контура режется прямоугольное отверстие для подачи твёрдого топлива. Размер подбирается индивидуально, главное условие — удобство загрузки дров. Вваривается люк. Устанавливается дверца, оборудованная петлями и задвижкой. Она делается двойной: между отдельными металлическими листами укладывается асбестовый слой, места прилегания уплотняются асбестовым шнуром. Благодаря таким манипуляциям снижаются теплопотери котла.

    Размер должен быть достаточен для закладки дров

  5. На верхнем уровне обустраивается выпускной патрубок, выводящий отработанные газы в дымоход.

    К патрубку приваривается труба для вывода дыма

  6. В двух местах (вверху и внизу) водяного контура привариваются патрубки диаметром 4–5 см, необходимые для подключения котла к дальнейшей отопительной системе. Нарезается резьба, для чего используется лерка.
  7. Проверка сварочных швов, в случае надобности — устранение огрехов.

После создания металлического корпуса твердотопливного котла можно приступать к изготовлению и установке распределителя воздуха:

Воздухораспределитель может быть выполнен в виде блина с приваренными швеллерами

  1. Вырезается металлический круг. Его диаметр должен быть на несколько сантиметров меньше внутреннего на котле. В центре круга режется круглое отверстие, по размерам соответствующее трубе воздухораспределителя (5–6 сантиметров).
  2. В прорезанное отверстие вставляется металлическая трубка.
  3. Снизу на «блин» навариваются швеллеры или уголки, расположенные в виде лопастей. При подходящей толщине лопастей, иногда используется крыльчатка от вентилятора.
  4. Сверху приваривается небольшая петля. С её помощью можно поднимать и опускать распределитель. Также оборудуется заслонка, регулирующая интенсивность подачи воздуха в зону огня.
  5. Монтаж воздушного распределителя к корпусу. Из металлического листа вырезается круг, диаметр которого равен внешнему корпусу. В центре режется отверстие 6–8 см. Нижняя часть воздухораспределителя вставляется в котёл, верхняя продевается сквозь проделанную дыру. После этого круг приваривается к котлу и в дальнейшем функционирует в качестве верхней крышки.

    Количество лопастей и размеры могут меняться

Это один из простейших способов изготовления твердотопливного котла. Существуют усложнённые схемы, используемые в промышленных и бытовых моделях.

Видео: Сборка твердотопливного котла

Конструктивные особенности пиролизных агрегатов

Изготовление пиролизного твердотопливного котла длительного горения происходит по аналогичному шаблону: сварка корпуса, воздухораспределителя, установка фурнитуры и т. д. Основное отличие от классического устройства — наличие двух камер. В первой сгорает топливо, во второй догорают пиролизные газы. Для такого котла очень важно обеспечить постоянный приток кислорода. Это можно сделать при помощи вентилятора.

Твердотопливные пиролизные котлы с нижней камерой сжигания различаются по особенностям конструкции и сгорания топлива.

  1. В моделях с наддувом создаётся нагнетание воздуха вентилятором. В нижней камере возникает повышенное давление. В таком котле можно использовать любой бытовой вентилятор, вплоть до компьютерного кулера, главное — исключить очень сильный наддув.
  2. В котлах с дымососом устанавливается вытяжной вентилятор, создающий недостаточное давление. Обеспечивается максимально полное сгорание газов и оптимальная работа устройства.

Пиролизные агрегаты с верхней камерой считаются более продуктивными. Они обеспечивают медленное и равномерное прогорание топлива. Некоторые промышленные дровяные котлы могут работать около двух суток. При закладке такой же порции угля срок работы увеличивается до недели.

Видео: Особенности работы

Установка самодельного котла и разгонная топка

Для установки отопительной системы может потребоваться специально оборудованное место. В жилых помещениях ставить такую конструкцию не рекомендуется: увеличивается опасность пожаров, утечек. Соответствующие службы могут наложить штраф. Очень часто самодельные агрегаты устанавливаются в теплицах, технических и рабочих помещениях.

При установке твердотопливного котла следует руководствоваться некоторыми требованиями:

  1. Расстояние от котла до стен должно быть более 25 сантиметров. Это минимизирует риск возгорания и улучшает воздухообмен в помещении.
  2. Желательно оборудовать под котлом собственный негорючий фундамент. Можно уложить асбестовую или бетонную плиту.
  3. В помещении с установленным пиролизным твердотопливным котлом должна быть качественная вентиляционная система. Постоянный приток свежего воздуха необходим для работы отопительной системы этого типа.
  4. Во избежание утечек и возгораний дымоход, через который уходит отработанный газ, должен быть заизолирован. В качестве изолирующего материала можно использовать обычную фольгу или минеральную вату.

После сборки и установки твердотопливного котла необходимо совершить пробную загрузку, называемую разгонной топкой. Загружать топливо в первый раз следует до начала отопительного сезона. В случае выявления неисправностей останется некоторое время до приведения системы в должное состояние.

Твердотопливный котёл может работать практически на любом топливе. Для разгонной топки следует использовать тот вид топлива, который планируется для постоянной загрузки. Топка заполняется полностью, до выходной трубы. Чтобы топливо лучше прогорало, можно брызнуть немного стандартной жидкости для розжига.

Котёл зажигается с помощью длинной щепы или лучины, через открытую заслонку. Пока не началось тление загруженного топлива, заслонку нельзя закрывать. Затем её можно прикрыть. Если скорости сгорания недостаточно для оптимальной работы отопительного устройства, заслонка приоткрывается для улучшения тяги. При первой топке загруженное твёрдое топливо должно целиком прогореть. О том, что началось стабильное тление, можно узнать по дыму, появившемуся из дымохода. В процессе сгорания отдельных слоёв топлива труба воздухораспределителя будет опускаться, по ней также можно определить скорость тления.

Самостоятельное изготовление котла длительного горения — это реальность, которая доступна каждому вне зависимости от того, новичок вы в его изготовлении или нет. Главное, не забывать о пожарной безопасности: ведь каждый отопительный прибор — потенциально опасное устройство.

postroika.biz

Котел твердотопливный длительного горения своими руками: чертежи конструкции и сборки

Котлы длительного горения отличаются высокой теплоотдачей и выдают более мягкую, ровную температуру.

Но есть у них и существенный недостаток – высокая цена.

Поэтому есть смысл попробовать свои силы и изготовить печь самостоятельно.

Если Вы решили сделать котел твердотопливный длительного горения своими руками, чертежи найти – половина успеха. Но сначала разберемся, какие существуют основные конструкции.

Какой твердотопливный котел можно сделать своими руками?

В домашних условиях можно изготовить практически любой котёл, ведь всё делают люди.

Но некоторые детали можно выполнить только в заводских условиях.

Поэтому важно оценить свой опыт и возможности (инструмент, материалы, время).

И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

  1. Привычные котлы-топки с варочной поверхностью, водяной рубашкой по бокам и колосниками.
  2. Вертикально расположенные агрегаты шахтного типа и с горением, осуществляющимся сверху.
  3. Пиролизные котлы.

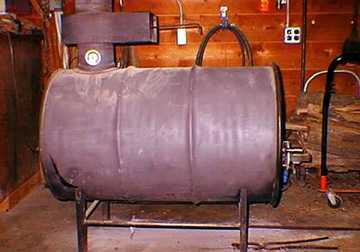

Классические твердотопливные котлы с привычным способом сжигания

Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.

Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.

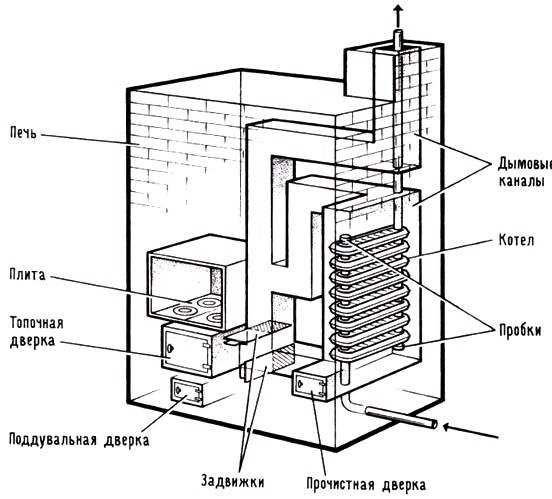

Устройство котла длительного горения изнутри

Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.

Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.

Котел с верхним горением

Само его название говорит о том, что здесь процесс горения идет наоборот: сверху вниз. Это сделано для того чтобы замедлить сжигание топлива, так как обычно пламя идет вверх и зажигает все дрова сразу.

Итак, конструкция этого аппарата: вертикально стоящая труба, точнее две трубы большого диаметра, входящие одна в одну. Между ними располагается водяная рубашка.

Для подачи воздуха в этой конструкции предусмотрена телескопическая труба, которая поднимается вверх перед закладкой топлива и опускающаяся вместе с ним по ходу сгорания дров или угля. Для изготовления такой конструкции понадобятся:

  • Трубы для корпуса диаметром 450 и 400 мм.
  • Для камеры предварительного подогрева воздуха диаметром 280 и длиной 350 мм.
  • Для телескопической подающей трубы отрезки длиной примерно по 300 мм таким диаметром чтобы входили друг в друга это – 89 мм, 76 мм, и 60 мм.
  • И толстый листовой металл для изготовления дверок; для блина, который давит на топливо и передает ему воздух для горения; для закрытия верха и низа котла и т. д.
  • Дверца для закладки топлива размером 250 х 210 устраивается на расстоянии 579 мм от основания. В самой нижней части еще одна дверца поменьше, для чистки. Колосники в этой модели не предусматриваются.

Конструкция «блина» – это полая деталь из двух одинаковых шайб-дисков диаметром 300 – 350 мм. По окружности диски провариваются стальной лентой, таким образом, чтобы воздух попадал внутрь, только через подающую трубу 60 мм. А для подачи воздуха к дровам, в нижней части диска сверлится множество отверстий.

Котлы длительного горения стоят на порядок дороже, чем их недлительные собратья. Чтобы сэкономить можно собрать конструкцию самостоятельно. Твердотопливные котлы длительного горения своими руками: материалы для изготовления и особенности эксплуатации.

О том, как правильно спроектировать систему обогрева кровли, читайте тут.

Если вы решили построить двухэтажный дом, то чтобы он был теплым и уютным, нужно правильно организовать систему отопления. В этой статье https://microklimat.pro/sistemy-otopleniya/montazh-sistem-otopleniya/sxema-otopleniya-dvuxetazhnogo-doma.html вы узнаете, какие схемы для отопления двухэтажного дома применяются и в чем особенность каждой из них.

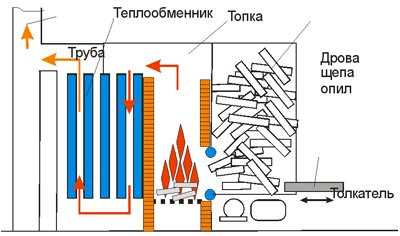

Шахтного вида

Отличаются немалой высотой (могут достигать полутора метров).

Дрова укладываются во всю высоту, поджигаются снизу, где происходит процесс горения, а факел пламени направляется в другой отдел, соединенный в нижней части с основным котлом.

Продукты сгорания, проходя дальше по теплообменнику, остывают и удаляются в трубу.

Данная конструкция котла позволяет использовать пиролизное горение. Для этого устанавливается заслонка, ограничивающая подачу воздуха, и связанная с датчиком тяги и температуры. А во второй камере при доступе воздуха происходит сгорание выделенных газов.

Котлы шахтного типа хорошо справляются с сырыми дровами и опилками. Можно сказать, что это идеальные вариант для сырых дров.

Порядок действий по сборке котла шахтного типа, по шагам

Для изготовления подходит сталь, толщиной не менее 4мм, желательно жаропрочная.

На основание устанавливаются элементы внутренней стороны топки и теплообменника, прихватываются в нескольких местах. Затем устанавливается задняя стенка и опоры для колосников. Тщательно проверяются диагонали, и только после этого окончательно провариваются детали. После этого монтируются трубы теплообменника.

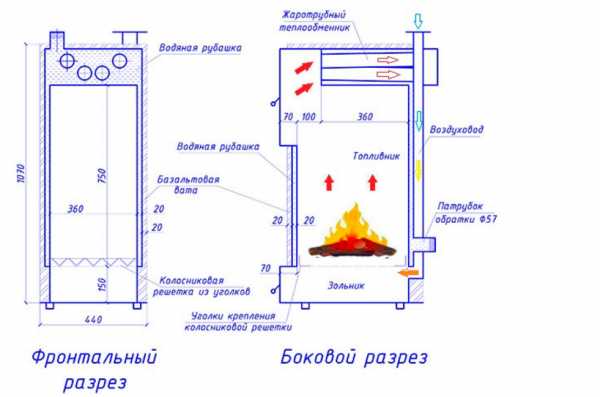

Чертеж котла шахтного типа с замерами

Следующий шаг – сборка внешней стороны котла, являющейся и водяной рубашкой, и облицовкой. По кругу через шпильки-проставки, чтобы не раздуло и не повело волнами, приваривается внешняя сторона.

Дымовая труба выводится через заднюю стенку для того чтобы сверху можно было установить дверцу для чистки второй камеры. В целом получается три дверцы:

  1. Зольника, для чистки золы шлака и обеспечения доступа воздуха.
  2. Топочная, для загрузки дров и опилок (удобнее сверху).
  3. Для чистки второй камеры и замены кирпича (сверху).

Вторичную камеру иногда выкладывают кирпичом, он раскаляется и помогает дожигать газы, поступающие из топки.

Важно также учесть:

  • Неправильное проектирование приведет к тому, что агрегат будет дымить в момент подбрасывания дров.
  • Данная конструкция больше подходит для установки в котельной, отделенной от жилого помещения.
  • Так как дрова по мере сгорания должны опускаться под собственным весом – их важно правильно укладывать. Иначе горение останавливается.
  • Если планируется использовать опилки, то их нужно загружать поверх разгоревшихся дров (и желательно, чтобы опилки были просушены). А вот уголь для этой модели – экстрим.
  • Во всех швах и стыках, металл накладывается с припуском в 5 мм. Это позволяет более качественно проварить деталь с двух сторон.
  • В конце работ по всем швам можно пройтись сварочным герметиком.

Если установить слишком мощный шахтный котёл, то придется ограничивать силу горения, перекрывая подачу воздуха, а это приведет к образованию большого количества конденсата, который затрудняет чистку внутренних поверхностей и уменьшает срок службы железа.

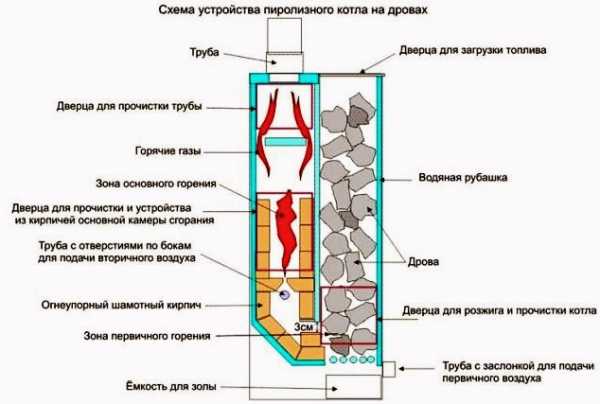

С пиролизным сжиганием твердого топлива

Пиролизный котел похож на обычный шахтный, с колосниковой решеткой и привычным поджиганием дров снизу.

Но характеризуется тем, что в нем топливо не горит, а тлеет, выделяя газ, который позже сгорает отдельно (благодаря подаче вторичного воздуха).

Такой агрегат имеет водяной контур, как в камере сгорания, так и в камере дожигания.

Снабжается датчиком тяги, заслонками для регулировки подачи воздуха и, в некоторых моделях, вентилятором для его нагнетания. Правильно настроенный отопительный прибор имеет высокий процент теплоотдачи.

Пиролизный котел требует сухое топливо – идеально, если влажностью до 10%.

Заключение

Заводские котлы длительного горения часто делают из чугуна, что значительно увеличивает его долговечность. Но производят их методом литья, недоступным домашнему мастеру. Сталь менее долговечна, подвержена коррозии, поэтому срок службы печи собственного производства будет около 10 лет.

Оптимальный вариант выбора печи – модель, которая при минимальных затратах топлива выдает максимум тепла. Печи длительного горения своими руками: чертежи, преимущества, а также принцип работы и выбор топлива.

Пошаговую инструкцию по сборке печи Булерьян вы можете посмотреть в этом блоке.

Видео на тему

microklimat.pro

Котел длительного горения своими руками: фото, чертежи

Различные варианты отопления загородного дома имеют своих сторонников и противников. В настоящее время наблюдается постоянный и устойчивый рост стоимости основных видов топлива, что подталкивает потребителей обращаться к наименее дешевым вариантам. Наиболее оптимальным, доступным для рядового жителя нашей страны является использование дров в качестве топлива. При этом, в отличие от газа и электричества, не требующих постоянного внимания, печи и котлы на твердом топливе необходимо периодически загружать новыми порциями, что значительно снижает их удобство в эксплуатации. Одним из способов оптимизации применения дровяных колов является оснащение их печами длительного горения. Раскроем технологию самостоятельного изготовления котла длительного горения  на страницах этой статьи.

Следует отметить, что при нормальном горении дров периодичность загрузки новых порций топлива составляет в среднем 2-3 часа. Для увеличения этого времени до 20-30 часов при тех же объемах загрузки необходимо получить не горение топлива в котле, а его активное тление путем ограничения количества поступающего в зону горения воздуха.

Делаем котел своими руками

Предлагаемый вариант котла длительного горения изготавливается из куска толстостенной стальной трубы диаметром 300 миллиметров и длиной около 850. в верхней части вварен отводок из трубы диаметром 100 миллиметров. Длина его не превышает 40 сантиметров.

Весь секрет показанной конструкции котла в использовании своеобразного ограничителя зоны горения топлива, который уплотняет дрова и не позволяет избыточному количеству кислорода участвовать в реакции.

Приспособление представляет собой отрезок трубы диаметром 60 миллиметров, длина которого чуть больше общей длины печи и равна 900 миллиметров. К нижнему торцу ограничителя приваривается стальной диск диаметром 270 миллиметров с крыльчаткой из шести дугообразных лопастей. Внутренний диаметр трубы ограничен двадцатью миллиметрами с целью ограничения количества воздуха, поступающего в зону горения.

Верхняя часть нашей печи длительного горения закрывается съемной круглой крышкой, в которой выполнено центральное отверстие, диаметр которого чуть больше наружного диаметра штока ограничителя, что позволяет ему свободно перемещаться внутри топливного прибора.

В нижней части корпуса печи необходимо изготовить небольшое прямоугольное отверстие, оснащенное открывающейся дверцей. Оно используется для периодического удаления продуктов сгорания топлива. Необходимо отметить, что в связи с невысокой скоростью горения, дрова сгорают более полно, что ведет к значительному снижению образования золы в камере сгорания котла, а так же копоти в самой печи и дымоходе.

Тепло, образующееся при сгорании топлива может направляться для обогрева  жидкого теплоносителя, которым заполнена система отопления дома.  Возможны несколько вариантов передачи тепла от тлеющего топлива. Первый, более простой в реализации — создание водяной рубашки вокруг всей зоны горения. Данную конструкцию можно сравнить с термосом, внутри которого находится  топливо, а между внутренней и наружной стенками циркулирует теплоноситель.

Второй же вариант подразумевает подвод жидкости непосредственно внутрь поршня, прижимающего дрова в процессе работы печи. Данная конструкция технически  достаточно сложна в реализации и эксплуатации.   На рисунке ниже изображен теплообменник банной печи, которая не имеет подвижных конструктивных элементов. Поэтому вполне приемлемо располагать его непосредственно в зоне горения дров.

К баку присоединяются трубопроводы, по которым подается и отводится вода.

Принципиально схема работы самодельного  котла длительного горения выглядит следующим образом.

Заложенная через загрузочное отверстие большого диаметра, расположенное выше середины корпуса печи партия дров поджигается в верхней своей части. Непосредственно над топливом располагается ограничитель, опирающийся на дрова коническим хвостовиком. Величина этой части играет главную роль в регулировании объема зоны непосредственного горения. Раздвижная телескопическая труба, в описанном нами изделии заменена на единый шток увеличенной длины. По мере горения дров к котле и опускания дров ограничитель подачи воздуха постепенно опускается в нижнюю часть печи. Он же, в зависимости от величины опускания штока, может играть роль сигнализатора дозагрузки очередной партии топлива. В качестве последнего могут быть использованы не только дрова, но и уголь, брикетированный торф, а также приобретающие все большую популярность в последнее время пеллеты.

Для более полной информации по  изготовлению своими руками элементов описанного вида твердотопливных котлов предлагаем вниманию домашних мастеров чертеж деталей печи длительного горения.

Для увеличения нажмите на картинку

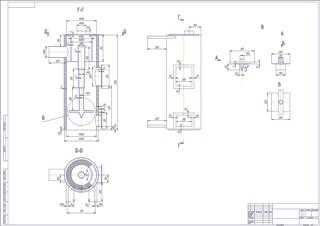

На нем более подробно указаны основные габаритные и посадочные размеры не только корпуса котла, но и других деталей. Для облегчения представления о форме и расположении некоторых элементов конструкции в чертеж включены несколько разрезов и сечений.

Описанная нами самодельная конструкция твердотоплевного котла длительного горения может найти широкое применение не только у владельцев частных домов, но и у цветоводов и овощеводов. Ее использование может позволить получить практически круглый год высокие урожаи цветов и овощей в отапливаемых теплицах. При этом в отличие от парников, отапливаемых электроэнергией или газом, себестоимость продуктов, выращенных с использованием твердотопливных котлов будет значительно снижена. В случае установки теплиц в непосредственной близости от жилого дома возможно подключение ее к общедомовой системе отопления.

Теперь посмотрим процесс закладки дров и розжига такой печки.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

nashakrepost.ru

принцип работы, инструкция по шагам, схема, чертеж, фото

Из современных горючих материалов в быту самым дешевым считается твердое топливо. К этой категории относится уголь, дрова, торф, брикеты или пеллеты. Традиционные печи обеспечивают дешевый и простой обогрев домов. Однако необходима постоянная загрузка топлива. Такой способ работы представляет сложности в обогреве целого дома. Отличным решением проблемы является котел длительного горения с водяным контуром.

Оглавление:

  1. Принцип действия
  2. Виды печей
  3. Схема устройства котла на дровах
  4. Технология сборки своими руками
  5. Рекомендации по монтажу

Для установки и эксплуатации не требуется разрешение надзирающих структур. Поэтому отопительный агрегат несложно сделать и смонтировать своими руками. Для этого понадобятся минимальные финансовые затраты, чертежи котла и подробная инструкция по изготовлению.

Принцип работы

Агрегаты представляют собой усовершенствованный вид твердотопливных печей. Мощные котлы способны эффективно обогревать не только жилые дома, но и производственные, вспомогательные и коммерческие помещения. Технология котла с водяным контуром построена на замедленном сгорании твердого топлива с высокой степенью теплоотдачи. Котел представляет собой объемную топку с ограниченным участком воспламенения. Дрова или пеллеты закладывают через каждые 12-18 часов. Регулируя воздушный поток, подающийся сверху, интенсивное горение переводят в медленное тление.

Отработанные газы выводятся через дымоходную трубу. Она проходит через теплообменник и нагревает воду для отопительной системы. Таким образом, загрузка топлива производится с редкой периодичностью, а система функционирует практически в непрерывном режиме.

Разновидности котлов

Отопительные агрегаты на дровах представляют собой отличную альтернативу газовым приборам. Они характеризуются множественными достоинствами:

1. Высокая эффективность – благодаря замедленному сгоранию топлива КПД достигает 90 %.

2. Длительная активность – объемная топка с мощным нагнетающим вентилятором способна обеспечить беспрерывную работу до 7 суток.

3. Экологичность – при сгорании органического топлива в атмосферу выделяется незначительное количество углекислого газа.

4. Экономичность – встроенная электроника помогает настроить оптимальный режим загрузки котла.

Отопительные агрегаты замедленного горения представлены на современном рынке в трех разновидностях.

  • Классические.

Работают на угле, дровах или древесных брикетах. Благодаря небольшой топке сокращается период сгорания одной закладки. Чтобы обеспечить непрерывное функционирование в течение суток, топливо приходится засыпать 4-6 раз. Преимуществом классических котлов считается низкая цена.

Конструкция с объемным бункером и широким загрузочным проемом. Используются сухие сыпучие материалы. Автоматическое управление оптимизирует процесс сгорания. В зависимости от загрузки мощный котел работает от 6 до 24 часов. КПД составляет не более 75 %.

Функционируют по принципу сжигания древесных газов, выделяемых в процессе медленного тления. Конструкция обеспечивает высокую эффективность теплопередачи и быстрый нагрев теплоносителя. На одной загрузке печь работает до полного выгорания топлива, КДП – 85 %.

Схема дровяной печи с водяным контуром

Котлы по чертежам Василия Пустовойченко – это простые и доступные установки, которые можно сделать своими руками. В качестве основы используют цельносварную трубу, стальную бочку или газовый баллон б/у. Толщина металлических стенок должна быть не менее 3-4 мм. Это снижает выгорание металла и обеспечивает длительную бесперебойную работу оборудования. Высота основания варьируется от 800 до 1000 мм. От величины этого параметра зависит объем разовой загрузки топлива.

Схема котла отопления на дровах состоит из трех частей:

  • загрузочный бункер – емкость для закладки топлива, высота которой меняется по мере его прогорания;
  • топочная камера – участок, где происходит медленное тление дров и генерация газов;
  • зона полного сгорания – закрытый поддон, где сжигаются древесные газы, накапливается зола и происходит отвод дыма.

Топочную камеру ограничивает распределитель воздуха. Это металлический круг толщиной 4-6 мм с отверстием в центре. Через него проходит телескопическая (или цельная) труба, подающая кислород в зону горения. Диск распределителя находится в движении, поэтому его диаметр немного меньше корпуса котла. В нагнетательную трубу воздух попадает из атмосферы, проникая через верхнюю заслонку.

Отработанные газы выводятся через дымоход, закрепленный в верхней части. Внизу на стенке располагается дверца, через которую удаляют золу и пепел. В котлах длительного горения твердое топливо сжигается практически полностью, поэтому отходы удаляют нечасто. Кроме того, в конструкции предусматривают точки для подключения подачи и обратного отвода воды. Также определяют место закрепления термометра и регулятора тяги.

Подогреть теплоноситель в водяном контуре можно двумя способами:

1. Сделать выносной накопительный бак, внутри которого пропустить трубу. Отработанные газы продвигаются по дымоходу и одновременно нагревают воду.

2. Пропустить трубу теплообменника через камеру сгорания. Подключить к ней змеевик, который располагается в накопительном баке.

Эффективность второго способа выше. Однако технология исполнения выглядит намного сложнее.

Руководство по изготовлению своими силами

Если для покупки готового отопительного прибора недостаточно денег, можно попробовать смастерить его самому. Сначала придется изучить чертежи, ознакомиться с инструкцией и рассчитать возможные затраты.

Для создания котла понадобятся такие материалы и приспособления:

  • Металлическая толстостенная труба диаметром 300-400 мм.
  • Листовая сталь толщиной 4 мм.
  • Две металлические трубы: Æ 60 мм для подачи воздуха и Æ100 для отвода продуктов горения.
  • Арматурные прутки толщиной 20 мм.
  • Нагнетающий вентилятор.
  • Автоматическая схема.
  • Сварочный аппарат, болгарка.

В соответствии с чертежами нужно сделать отдельно корпус, дымоход, воздухораспределитель, дверцу и крышку для верхней части.

Пошаговая инструкция:

1. Обрезать трубу болгаркой так, чтобы ее длина получилась около метра. Как следует выровнять края. С одной стороны заготовки приварить круглое дно, вырезанное из стального листа. Сюда можно сразу же прикрепить арматурные ножки.

2. Сделать воздушный распределитель:

  • Из листовой стали вырезать круг, диаметр которого на 20 мм меньше внутреннего диаметра корпуса.
  • В центре просверлить отверстие размером 20 мм.
  • С одной стороны приварить крыльчатку. Лопасти должны быть из листового металла шириной до 50 мм. Это нижняя часть распределителя.
  • В центре верхней стороны приварить трубу для поддува Æ60 мм. Ее длина должна быть такой же, как самого котла.
  • Сверху на трубе закрепить заслонку, которой регулируют подачу воздуха.

3. В нижней части корпуса болгаркой вырезают квадратный проем, через который удобно вычищать золу. Затем приваривают петли и навешивают дверцу с задвижкой.

4. В верхней части кожуха ближе к краю вырезают круглое отверстие. К нему приваривают муфту с резьбой, на которой закрепляют дымоходную трубу Æ100-150. Участок длиной до 500 мм должен располагаться строго горизонтально. Дальше труба проходит через теплообменник, выполненный в форме накопительного бака.

5. Из листового металла нужно сделать крышку с отверстием посередине. Через него будет проходить труба распределителя. Чтобы крышка плотно прилегала к камере сгорания и не пропускала дым, по диаметру среза прокладывают уплотнение из асбестового шнура.

Рекомендации по монтажу

Поскольку оборудование работает не на газу, а на дровах, его установку можно также проводить самостоятельно.

1. Все котлы длительного горения, сделанные своими руками, обладают большой массой. При загрузке дровами конструкция становится намного тяжелее. Поэтому под нее нужен крепкий и ровный фундамент. В руководстве по установке рекомендуется заливка армированным бетоном с примесью щебенки или бута. В качестве альтернативы можно выложить основание из кирпича.

2. Наружные стенки корпуса в зоне камеры сгорания сильно нагреваются. Даже если вокруг топки располагается водяная рубашка, это не защищает поверхности от перегрева. Как правило, все самодельные котлы длительного горения имеют одинарный кожух. Поэтому минимальное расстояние до ближайшей стены должно составлять 50 см.

3. Если помещение отделано горючими материалами, следует соорудить защитную поверхность из оцинкованных листов с прокладкой из асбеста. Можно также сложить кирпичную кладку.

4. Пространство шириной 25-30 см между перекрытием и дымоходной трубой заполняют каменной ватой и зашивают оцинковкой с асбестовой прослойкой. Все эти действия заметно увеличивают общие затраты на котел длительного горения, зато гарантируют пожарную безопасность.

obogrevguru.ru

Чертеж котел длительного горения – Как сделать твердотопливный котел длительного горения своими руками: пошаговая инструкция + чертежи

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
