Бутылочный сифон для раковины – характеристики, разновидности, преимущества и недостатки, инструкция по установке

Содержание

Сифон бутылочный и всего его преимущества и недостатки

В каждом доме много вещей, которые невидимы для человеческого глаза, но вместе с тем именно они составляют «мозги дома». Привычная раковина или умывальник не могут функционировать, если они не подсоединены к канализации. А такое соединение – именно та невидимая часть, о красоте или качестве которой редко кто задумывается. Подводка к канализации осуществляется при помощи такого устройства, как сифон бутылочный (в нашем случае). Принцип его действия, свойства и материалы изготовления будут рассмотрены ниже.

Как работает бутылочный гидрозатвор

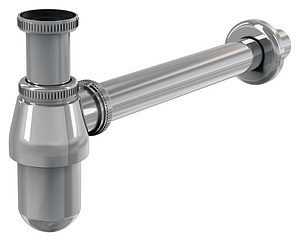

Сифон назван бутылочным из-за того, что конструкция устройства напоминает колбу. Колба выполнена из материалов различного типа: металл, пластмасса или латунь, каждый из этих материалов имеет свои плюсы и минусы, о которых поговорим ниже.

Принцип работы сифона можно объяснить следующим образом: вода из крана водопровода попадает в сантехническую мебель, после чего она устремляется в слив. Попадая в него, жидкость проходит в колбу, проходит через патрубки и попадает в выходной отсек сифона. После этого вода сливается в канализацию.

За счет того, что сифон имеет изогнутую форму, в его нижней части всегда находится сточная жидкость. Она служит для того, чтобы в приборе постоянно поддерживалось давление: оно препятствует проникновению канализационных запахов в дом.

Считается, что конструкция бутылочного сифона самая сложная, но само устройство при этом удобней аналогов.

Плюсы бутылочных сифонов

Как и любой вид бытового оборудования, бутылочный сифон для раковины имеет ряд недостатков и преимуществ. Рассмотрим преимущества:

  • За счет жесткой конструкции, бутылочный гидрозатвор служит долго.
  • К бутылочному сифону можно присоединить технику, которая нуждается в сливе: стиральная или посудомоечная машина.
  • Гидрозатвор контролирует уровень воды в патрубках: при засорении отверстия слива вода не имеет доступа к раковине.
  • Если установлен сифон пластмассовый бутылочный, то его конструкция подвижна: за счет этого достигается легкость установки и практичность при эксплуатации.
  • Сифон имеет отверстие, при открытии которого производится чистка бытового устройства. Это удобно тем, что вещи, случайно попавшие в сливное отверстие раковины, могут быть извлечены до того, как попадут в канализацию.

Помимо неоспоримых плюсов конструкции, у нее есть и недостатки. Недостатки бутылочного сифона проистекают из материала изготовления, и будут рассмотрены в соответствующем разделе.

Материалы, используемые для изготовления сливных конструкций

Современный рынок дает огромный выбор гидрозатворов. Для того, чтобы понять, какое устройство стоит приобрести для домашнего использования, стоит прояснить некоторые моменты его изготовления. Материалы, применяемые в технологическом процессе создания бутылочных сифонов: пластик или латунь.

Пластик

Предпочтительный материал, особенно в том случае, когда конструкция будет скрыта мебелью. Несмотря на то, что пластик имеет не самый презентабельный вид, он зарекомендовал себя как прочный и долговечный материал.

Пластик или пропилен имеют большой коэффициент расширения, что упрощает его эксплуатацию. Гидрозатворы такого формата эластичные и гнутся в любую сторону, патрубки почти всегда гофрированные. Если возникает трудность в установке сифона из-за неправильного расположения мойки или раковины, то подвижность гидрозатвора позволит решить эту проблему, путем растягивания пластиковой гофры.

Латунь

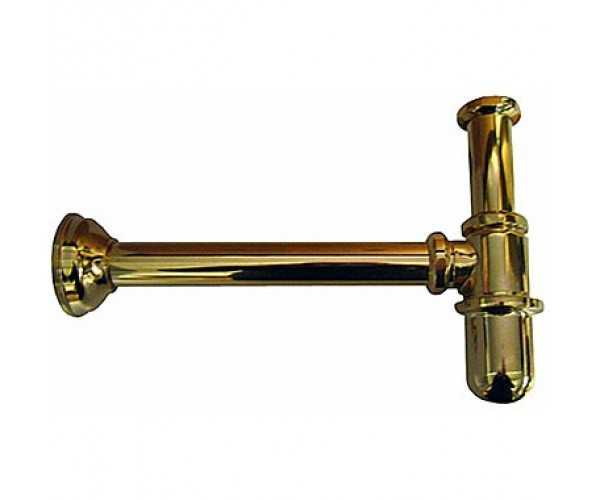

Сифон бутылочный латунный выдерживает большие температуры, нежели пластиковый. Внутри него находятся специальные прокладки из паронита. Именно этот материал позволяет гидрозатвору выдерживать жидкости, которые вылеты сразу после закипания (100 градусов). Латунь — материал, хоть и долговечный, но непопулярный – такие сифоны удобно устанавливать в открытых раковинах, там, где латунный гидрозатвор может служить элементом декора.

Как устанавливать сифон бутылочный для умывальника

Установить гидрозатвор самостоятельно абсолютно не сложно: для этого не требуется иметь под рукой гору инструментов или приглашать дорогостоящего мастера. Нужно обзавестись отверткой, в редких случаях понадобится иной инструмент.

Чтобы собственноручно произвести установку прибора так, чтобы сифон для мойки функционировал как положено, необходимо:

  • Отсоедините от мойки старое сливное устройство. Подставьте под нее пустое ведро, чтобы не замочить пол.
  • Вход в канализационную трубу тщательно прочистите с помощью бытовых химических средств, промойте водой и временно укройте тряпкой.
  • На сливное отверстие мойки положите резиновую прокладку, которая шла в комплекте с гидрозатвором. После этого укрепите на отверстии защитную решетку при помощи винта из набора.
  • С обратной стороны мойки (или раковины) прижмите уплотнительное кольцо и наложить уже на него раструб сливного патрубка.
  • Ввинтите крепежный винт. Сливной патрубок не должен прокручиваться во время вкручивания винта.
  • Используйте гайку для стяжки для соединения сливного и промежуточного патрубка. Предварительно оденьте между ними прокладку.
  • Скрепите полученную конструкцию с верхней частью резервуара стяжной гайкой, при этом так же, как и в предыдущем случае, проложив между ними резиновую прокладку.
  • Сделайте то же самое с отводящим патрубком гидрозатвора и гофрой. Гофра может продаваться отдельно, обращайте на это внимание при покупке.
  • Если при сборке конструкции вы заметили, что отверстие в патрубке не подходит по диаметру к отверстию гофры, то используйте манжету, чтобы убрать зазоры. Она продается отдельно. При ее установке прокладку использовать не нужно.
  • В отверстие из-под канализационной трубы установите уплотнитель, после чего ставьте гофру.


На данном этапе сливное устройство установлено. Протестируйте его работу: включите воду и положите под конструкцию лист бумаги. Если в течение нескольких минут бумага осталась сухой, то вы выполнили работу верно. Если обнаружились протечки, то стоит разобрать гидрозатвор еще раз и промазать герметичным составом проблемные места.

Бутылочные сифоны незаменимы для установки под раковинами в ванной комнате или под кухонными мойками. Какой бы вариант изделия вы не выбрали, помните о том, что обслуживание сифона должно быть своевременным: не допускайте засорений в канализации и гидрозатвор прослужит вам долго вне зависимости от его стоимости и материала изго

prosmesiteli.ru

виды, особенности, пошаговая инструкция по сборке и запуску

В современном мире люди настолько привыкли к различным удобствам, что даже и не задумываются над тем, по какому принципу эти устройства работают. Как правило, интерес проявляется лишь тогда, когда встает вопрос ремонта или замены неисправных элементов. Например, при самостоятельной установке умывальника или его замене обязательной будет процедура покупки нового сифона, его сборки и монтажа. И даже, несмотря на то, что эта процедура довольно простая, в ней есть много различных нюансов, правильное выполнение которых сможет уберечь вас от дальнейших протечек и прочих неприятностей. По этой причине рассмотрим, как установить сифон для раковины в правильной последовательности, и на что следует обращать внимание в процессе монтажа.

Сифон для раковины

Проведение ремонта в ванной является очень нелегким занятием. Это является аксиомой, даже если проводится не капитальная замена всего, что там находится, а при элементарной замене умывальника. Все дело в том, что любой сантехнике требуется подключение к канализационной системе, и правильное проведение этой процедуры – уже большая часть успешного ремонта.

При монтаже слива умывальника обязательным условием является герметичность всех соединений и швов. Это позволит избежать неприятностей с протеканием. Также элемент, который находится под раковиной и является промежуточным звеном между горловиной и канализацией, не дает проникать неприятным запахам в помещение. Рассмотрим, что такое сифон и принцип его работы.

Сантехнический сифон для раковины

Как уже говорилось, любая сантехника требует обязательного подключения к канализационной системе. Без этого она будет работать неполноценно. Но зачем применять трубы с коленами, если можно просто «кинуть» трубу напрямую и не заморачиваться? Все дело в том, что внутри сифонов постоянно находится вода, которая выполняет функцию гидрозатвора. Ядовитые газы, находящиеся в канализационных

трубах, не могут пройти через этот затвор и остаются внутри системы. Таким образом, сифон не дает выходить этим газам в помещение и избавляет от неприятных запахов.

Также сифон выполняет еще одну функцию – очистную. Тяжелые предметы не могут преодолеть колено в сифоне и оседают на его дно. Чтобы почистить сифон, нужно всего лишь открутить специальную пробку и вытащить загрязнитель. Таким образом, можно не переживать за сережки, кольца и прочие драгоценности, которые упали в раковину — они останутся на дне сифона.

Виды сифонов, которые используются в раковинах

Перед тем, как принять решение установить под раковину сифон, обязательно нужно знать, какой конструкции его приобрести. Все модели на рынке могут различаться по форме, материалу и принципу работы. Самыми популярными являются:

  • гофрированный;
  • трубный;
  • бутылочный.

Рассмотрим их более подробно.

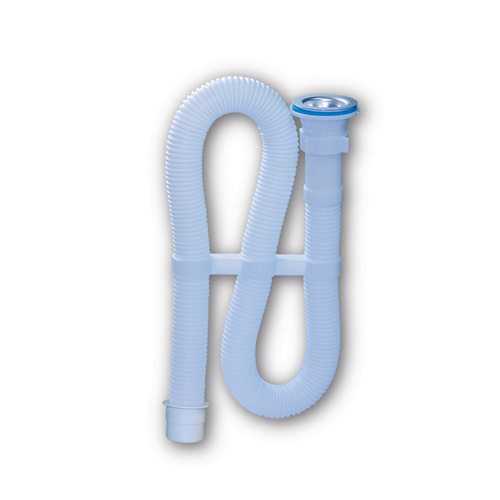

Гофрированный сифон

В этой модели используется гофра, которую при монтаже загибают, делая колено. Фиксация формы выполняется при помощи пластиковой скобы. Среди достоинств гофрированных сифонов можно выделить:

  • простоту конструкции;
  • дешевизну;
  • способность растягиваться практически вдвое.

Трубный сифон

Недостатки у такой конструкции также есть, и они выражаются в неровностях поверхности трубы, куда забиваются волосы, оседает мыло и прочий мусор.

Трубный сифон

В трубном сифоне используется жесткий изгиб из металла или пластика. В советское время чаще всего применялась именно такая конструкция. По причине небольшого колена, вода в таких сифонах быстро пересыхала, и все «самые лучшие» ароматы оказывались в ванной. Не лишены такого недостатки и современные трубные сифоны.

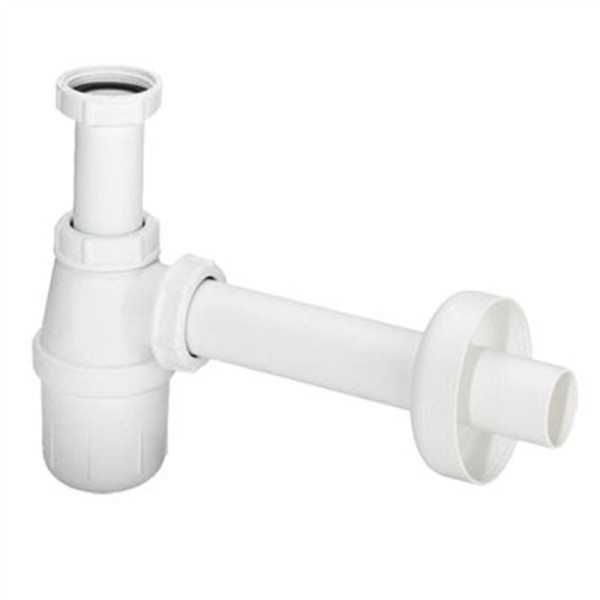

Бутылочный сифон

Если вы решили установить сифон своими руками, то с большой вероятностью столкнетесь при покупке еще и с этой конструкцией. Такое название модель получила по причине большого сходства с бутылкой. По сути, это обычная колба, которая имеет один вход и один выход. Достоинством этой конструкции является возможность легкой очистки от грязи и тяжелых предметов.

Также можно встретить сифоны, которые разработаны под нестандартные раковины, или рассчитаны на дополнительные приспособления. Например, в некоторых случаях к сифону подсоединяют еще и стиральную машину, что требует дополнительного специального выхода.

Выбор сифона

Процедура эта не очень сложная, но, выбирая сифон самостоятельно, обязательно нужно следовать нескольким правилам. Это позволит в будущем избежать ряда неприятностей.

Размеры сифона

Первым делом при выборе нужно учитывать его размеры — подойдет ли он к вашей раковине. Если это стандартная модель, то никаких проблем не может возникнуть. При использовании необычных умывальников значительно лучше приобретать устройство сразу же. При его замене нужно просто снять всю конструкцию и пойти в магазин для подбора нужной модели.

Также очень важным критерием является пропускная способность самого сифона. При этом нужно обязательно учитывать напор воды из крана и количество всех присоединенных к нему элементов.

При открытом монтаже обязательно обратите особое внимание на внешний вид самого сифона и постарайтесь представить, как он будет выглядеть на раковине. Сейчас можно встретить огромное количество разнообразных на вид сифонов, так что это сделать будет нетрудно.

Обязательно проверяйте комплектность сифона перед покупкой, так как в некоторых моделях гофры, прокладки и прочие элементы не идут в комплекте, и их нужно покупать отдельно.

Сборка и установка сифона

Перед тем, как установить сифон для раковины, его нужно обязательно собрать в определенном порядке. Обычно в инструкции все указывается и, следуя ей, можно легко и быстро произвести сборку сифона. На случай, если инструкция отсутствует, рекомендуется следующая последовательность сборки и установки:

  1. установка защитной решетки на сливное отверстие в самой раковине; присоединение отводного патрубка; прижимание гайкой верхней части патрубка. Здесь нужно обязательно смотреть за совпадением высоты самой решетки и основания умывальника. Если она будет выступать над поверхностью, то вероятен застой воды внутри чаши;

    Сборка сливного отверстия

  2. сборка всей главной части. Этого требуют бутылочные виды сифонов, и производится она так: на конец отводного патрубка надевается специальная гайка из пластика вместе с прокладкой; сверху сифона вставляют специальный патрубок; далее нужно провести регулировку колбы по высоте и выполнить затяжку гайки. Обязательно нужно учитывать, что, чем ниже труба, тем меньше пропускная способность будет у сифона. Но и с высотой лучше не переусердствовать, так как гидрозатвор не будет работать. Лучше поставить среднюю высоту;
  3. на этом этапе сифон подключается к канализации. При этом может использоваться как жесткая труба, так и гибкая гофра. Последний вариант очень подходит в случае отдаленности канализации от умывальника.

Устанавливая трубы, обязательно нужно помнить о минимальном провисании. Чтобы не допустить его, избегайте создания горизонтальных участков. Также рекомендуется использовать при соединении патрубка с сифоном конусную прокладку — она даст возможность избежать протеканий, и плотно будет сидеть в отверстии.

Проверка на герметичность

Решив самостоятельно собрать сифон для раковины, его обязательно нужно проверить. Для этого после установки рекомендуется включить воду на максимальную подачу. Снизу желательно подстелить газету или положить тряпку. Если все сделано правильно и качественно, то ни одна капля не упадет на пол, а вся вода уйдет в канализацию. Также этот метод даст возможность увидеть правильную регулировку по высоте (в случае с бутылочным сифоном). Рекомендуется провести дополнительную герметизацию соединений силиконом, это позволит устранить течи при небольших несовпадениях диаметров и наличии дефектов прокладок.

Заключение

В качестве заключения можно сказать, что сифон является хоть и простой, но очень важной частью канализационной системы. Самому установить сифон несложно, но для качественного результата нужно обязательно учитывать ряд нюансов, с которым можно столкнуться в процессе монтажа и сборки.

При сборке и монтаже декоративных сифонов обязательно ознакомьтесь с инструкцией, так как эти процессы могут значительно отличаться от стандартных методов. Дополнительно узнайте у продавцов о реакции материала сифона на агрессивные среды.

Проводя монтаж в соответствии с рекомендациями, вам гарантирован положительный результат и длительный срок службы сифона, который может измеряться десятками лет, что уже само по себе радует.

aqua-sovet.ru

назначение и особенности, устройство и выбор, инструкция по установке

Сифон – это изогнутая трубка, которая имеет одно или несколько колен разной длины. Он является обязательной частью любого водоотвода. Существует не только гофрированный сифон для раковины, выделяют также трубный и бутылочный. Расположены они обычно под раковинами, унитазами и под ваннами. Предназначены эти приспособления для того, чтобы использованная вода уходила в канализационную трубу.

Сифон для раковины

Выбирать и установить водоотвод для раковины – серьезное мероприятие при монтаже любой сантехники. Здесь стоит быть очень предусмотрительным, потому что от модели зависит как эстетическая сторона вопроса, так и практическая — при сливе не вся вода, которая была пропущена сантехническим прибором уходит в водосток. Часть ее задерживается в изгибе сифона.

Таким образом создается водяной затвор – как санитарный фильтр, он защищает от неприятного запаха, который идет из канализационной системы. Также сифоны предотвращают засорение труб, которое обычно вызвано остатками пищи.

Принимая во внимания важные функции, которые выполняет сифон, к его выбору и монтажу необходимо подойти ответственно и со знанием дела, чтобы в дальнейшем не было проблем с протечками или еще какими-то вопросами, связанными с монтажом и эксплуатацией сливного сифона.

Один из видов сифонов – гофрированный

При подборе нужной модели в магазине стоит озаботиться вопросом, что такое гофрированный сифон. Это один из популярных видов водоотводов, материалом для изготовления которого служит пластиковая труба, которая имеет вид гармошки. Такой формат позволяет согнуть изделие любым образом, независящим от расположения труб системы канализации. Его можно растягивать в любую сторону.

Соединительный узел находится у сливного отверстия раковины. Это помогает уменьшить риски протекания воды. Чтобы зафиксировать изгиб колена, используют специальный хомут.

Недостаток этого вида сифона в том, что складки гофры быстро обрастают жиром и остатками пищи. Также нежелательно лить в раковину кипяток, это может стать причиной деформации изделия.

Конструкция сифона

Как устроен гофрированный сифон?

Конструкция гофрированного сифона наиболее проста по сравнению с другими видами, вследствие чего он очень удобен для монтажа. В его состав входит выпуск и гофрированная трубка, расположенная на изогнутом основании.

Для образования водяного затвора один изгиб трубки зафиксирован пластиковой лентой. Оставшаяся часть конструкции достаточно подвижна и гнется в разные стороны, так что можно закрепить ее, как угодно потребителю.

Гофрированный сифон утроен следующим образом:

  • отверстия раковины для сливания воды;
  • гофрированная труба;
  • элементы для соединения.

Преимущество данной модели в том, что она имеет гибкую конструкцию. Это позволяет зафиксировать сифон любым удобным способом, используя пространство под мойкой рационально.

Обычно данный вид устанавливают в ванной. Если складки трубки засоряются грязью, обмылкам, то устранить эту проблему позволяют современные химические средства.

Как правильно выбрать сифон?

Выбор водоотвода важен не меньше, чем выбор сантехники. Здесь надо изначально смотреть на тип устанавливаемой сантехники. Если она стандартная, то определиться с сифоном в этом случае не составит большого труда. При стандартном сливном отверстии подходит модель, имеющая стандартные размеры и характеристики.

Выбор сифона

В случае, когда раковина или ванна изготовлена по индивидуальным замерам, то не следует отказываться от приобретения сифона вместе с готовым изделием, несмотря на то, что цена его будет гораздо выше цены сифонов со стандартными параметрами.

Выбирая нужную модель, важно учитывать ежедневный объем воды, на которую рассчитана сантехника.

При этом эстетическая сторона вопроса не менее важна, чем технические характеристики выбранной модели. Они могут различаться по ширине и длине, по материалу изготовления, крышечки могут быть накладными, а пробка встроенной.

В магазине стоит разобрать устройство, чтобы убедиться, что резиновые прокладки и уплотнители не имеют никаких дефектов, например, сколов или царапин. Это позволит избежать проблем во время эксплуатации.

Какой сифон подойдет?

При установке водоотвода для посудомойки или стиральной машинки идеально подойдет гофрированный сифон, так как необходимо удлинение коммуникаций, которые будут соединять эти приборы с канализационной системой.

Главное достоинство этих моделей в том, что есть возможность монтировать водоотвод на некотором расстоянии от места расположения канализации. При необходимости гофра может растягиваться в несколько раз. Такой сифон прикрепляется к сантехническому оборудованию с помощью раструба, который обычно изготовлен из пластика или нержавеющей стали.

Каждый современный умывальник имеет защиту от перелива. Чтобы застраховать себя от неприятности в виде затопления соседей, можно купить сифон для раковины с переливом. Тогда вода будет уходить в специальное отверстие, откуда уже отправится в канализационную трубу.

При этом важно помнить, что, если засорился водоотвод, а не сливное отверстие, то защита от перелива не спасет.

Установка сифона

Если при покупке раковины решено отказаться от комплектующего сифона в пользу более качественной модели, то можно сэкономить и собрать сифон самостоятельно. Тем более, если выбор падает на гофрированный сифон для раковины, потому что собрать его проще простого.

Но есть правила установки другого тип сифона:

  • первым делом собираем нижнюю часть сифона. Берется большая плоская прокладка и устанавливается так, чтобы не было перекосов. С помощью крышки закрутить и плотно затянуть конструкцию;
  • в верхней и боковой части сифона расположены два отверстия различного диаметра. Подбираются конусные прокладки и накидные гайки, соответствующие размеру каждого отверстия. При этом надо обратить внимание на то, что конусные прокладки имеют тупой и острый конец. Берется патрубок, который будет крепиться к раковине. На него надевается накидная гайка. Затем тупым концом к патрубку надеваем на него прокладку. Патрубок вставляется в верхнее отверстие сифона. Закручивается гайка;
  • берется гофрированная трубка. На нее надевается накидная гайка и конусная накладка тупым концом к трубке. Вставляем гофрированную трубку в среднее отверстие сифона. Гайка закручивается и плотно затягивается;

    Установка сифона

  • после того, как сама конструкция сифона собрана, необходимо установить его на раковину.

С гофрированными моделями все гораздо проще: они не нуждаются в долгой сборке. Когда на раковину устанавливается сифон такого типа, следует учитывать, что все должно быть герметично,

Плюсы и минусы сифонов

Преимущества бутылочного сифона перед другими моделями заключается в том, что его можно соединить со стиральной машинкой, с посудомойкой, не придумывая при этом, как организовать установку дополнительного канализационного отвода.

Минус бутылочной модели в том, что грязь имеет свойство оседать в том месте, где устройство соединяется с трубой, что вызывает засор.

Трубный сифон практически не имеет каких-то особенных характеристик, но при этом имеет некоторые плюсы и минусы.

Плюс трубного сифона в том, что с этой моделью можно не беспокоиться за все, что уплывает в сливное отверстие, например, соскочило обручальное кольцо во время мытья посуды. Всё, что потерялось, найдется в бутылке, остается только раскрутить нижнюю часть и вытащить все, что слетело.

Минус данного устройства в том, что он не мобилен, его нельзя поставить по своему усмотрению. А также гидрозатвор в данной модели сифона не достаточно глубокий. Поэтому, в случае редкого использования водопровода, вода из колена испаряется и появляется неприятный запах.

Преимущества гофрированного сифона заключаются в том, что его конструкция достаточно гибкая, мобильная, а монтаж не требует огромных усилий, и будет под силу любому человеку.

Существенные недостатки гофрированного сифона не выявлены. По истечению некоторого времени на складки трубки оседают частицы грязи, остатков пищи, которые возможно удалить только после того, как сифон разобран. Также не рекомендуется выливать кипяток в раковину, если устройство сделано из пластика. Это может привести к деформации модели и последующей замене оборудования.

aqua-sovet.ru

видео-инструкция по сборке своими руками, особенности бутылочных изделий, над стиральной машиной, с обратным клапаном, с выпуском, с отводом, для ванной, технические характеристики, размеры, цена, фото

Современный человек настолько привык к коммунальным благам, что как правило, не задумывается над тем, как все это работает. Тем не менее, во время ремонта или точечной замены сантехники полезно знать какие бывают сифоны. Сейчас на рынке представлено несколько видов конструкций, начиная от простейшей гофрированной и заканчивая таким не часто встречающимся вариантом как сухой сифон для раковины с обратным клапаном. Далее мы расскажем о классификации и методах монтажа этих сантехнических узлов.

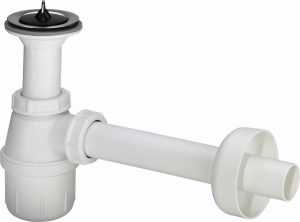

Фото стандартного пластикового сифона.

Зачем нужен сифон

Все знают, что любая сантехника имеет слив, подключенный к системе канализации. Но простому обывателю бывает непонятно, зачем этот узел, который стоит у него под раковиной и порой мешает, разве нельзя сразу подсоединить трубу к канализации? И поверьте, некоторые по незнанию так и делают.

Разветвленная трубная разводка канализации, по большей части пустая, то есть жидкие стоки не заполняют трубы полностью, они идут только по дну, занимая нижнюю часть пространства. Все остальное пространство заполнено так называемыми канализационными газами, проще говоря, испарениями. И если на пути этих испарений не поставить своеобразную заглушку, то они пойдут прямо в квартиру.

Конструкция со сливом для ванной.

Сифон как раз и является той самой преградой, которая надежно защищает вашу квартиру от неприятных и даже опасных запахов. Конструкция с клапаном или водяным затвором, пропускает стоки только в одну сторону, не давая выйти газам обратно.

Кроме надежной преграды для газов, он еще выполняет функцию своеобразного фильтра или отстойника. Крупный мусор или твердые бытовые отходы задерживаются и оседают именно в сифоне, это очень удобно, потому как его, в сравнении с канализационными трубами, намного легче прочистить.

Разновидности сифонов

Разновидностей конструкций существует несколько, нельзя сказать, что какая-то из них хуже или лучше, просто все они разрабатывались под свои виды сантехники. Современные модели отличаются не только конструктивными особенностями, но и материалом.

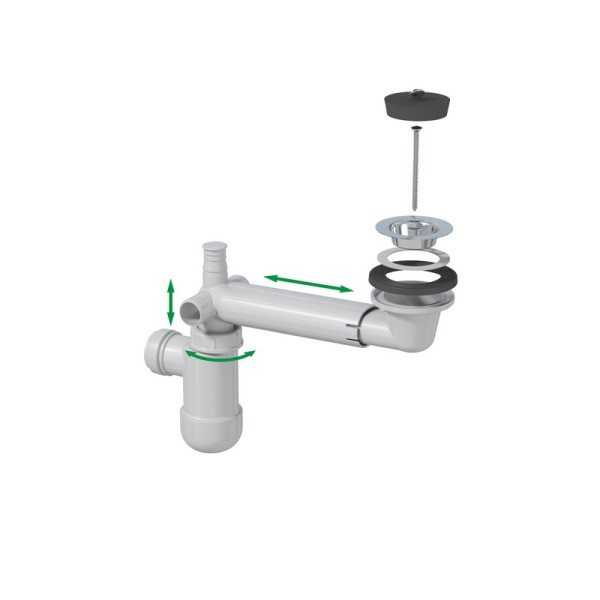

Регулируемый по длине блок.

Гофрированный вариант

Это самая простая и доступная модель, цена ее, по сравнению с остальными, самая низкая. Она представляет собой обычную пластиковую гофрированную трубу (труба в складку), изогнутую в виде зигзага. В результате такого изгиба, образовывается водяной затвор, и прямой доступ в канализацию перекрывается.

Этот вариант удобен по нескольким причинам.

  • Сам монтаж очень прост, закрепить такой изгиб своими руками можно как при помощи специального пластикового хомута, так и просто подвязав трубу проволочкой, на качестве работы это никак не отразится.
  • Гофра, как известно хорошо растягивается, поэтому данная модель прекрасно подойдет, если возникла необходимость сдвинуть раковину в сторону.
  • И как уже упоминалось, все гофрированные трубы делаются из пластика, поэтому стоимость у них будет минимальной.

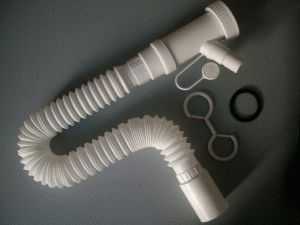

Гофрированный вариант.

Но не все так радужно. На рифленой внутренней поверхности такой трубы, неизбежно будет оседать мелкий мусор, жир или мыльные наслоения. Поэтому чистить ее придется, гораздо чаще.

Трубный сифон

Хотя многие специалисты выделяют эту конструкцию в отдельную группу, но по сути, это практически, то же самое, что и выше описанный вариант с гофрированной трубой. Различие заключается только в материале. Если гофра сама по себе гибкая и делается из пластика, то здесь используется жесткий пластик или металл.

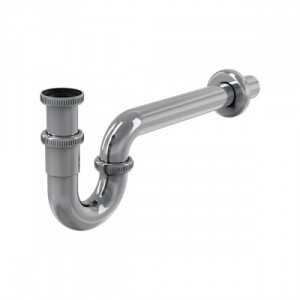

Металлическое колено.

В относительно недавнем прошлом такую конструкцию просто называли коленом. Делалось колено преимущественно из чугуна и представляло собой глубокий изгиб, обеспечивающий постоянный водяной затвор. Сейчас делается то же самое, только уже из цветных металлов или нержавеющей стали в эффектном исполнении.

Минусом таких моделей является низкая способность задержки мусора, под большим напором в канализацию пройдет все, что способно поместиться в трубу. Но наряду с этим, такой вариант имеет небольшие размеры, поэтому колено зачастую используется в ванной, для душевых кабин или как сифон для раковины над стиральной машиной.

Скрытые конструкции для монтажа в стену.

Бутылочная конструкция

Бутылочный сифон для раковины получил свое название из-за схожести с бутылкой. Конструктивно он представляет собой колбу с отводом, вовнутрь которой вертикально заведена жесткая труба слива из чаши раковины, между дном колбы и трубой оставлен небольшой зазор. С выпуском стоков также все просто, он осуществляется через сливное отверстие находящееся примерно посередине колбы.

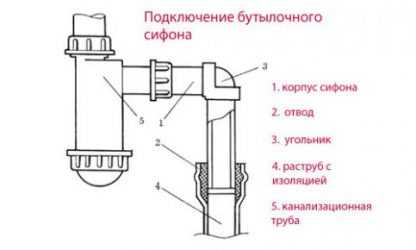

Строение бутылочного сифона.

В результате обеспечивается надежный гидрозатвор. Дно колбы откручивается, благодаря чему, мелкий засор легко устранить. Технические характеристики сифона для раковины бутылочного типа считаются самыми высокими, именно по этой причине, такие конструкции используются в кухонных раковинах.

Важно: в бутылочных сифонах имеется отстойник, поэтому если в слив раковины случайно попадет посторонний предмет, например кольцо или цепочка, можно сразу перекрыть воду и открутив нижнюю чащу стакана достать предмет.

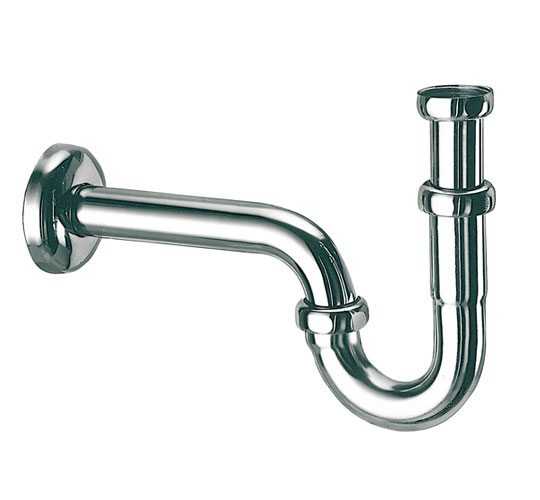

Хромированный вариант.

Нестандартные модели

Большинство нестандартных моделей делается для комплексных узлов, к примеру когда есть необходимость подключения к сифону нескольких точек или оборудование слива из двух раковин одновременно.

Но сейчас выпускается отдельный вид конструкций, в которых не используется принцип гидрозатвора, это так называемые сухие сифоны. В таких изделиях установлен обратный клапан, сделанный из мягкой резины. Они пропускают жидкость в канализацию и перекрывают движение обратно. Такие конструкции популярны среди дачников, потому как в зимнее время сухие сифоны не могут замерзнуть, в результате система не разрывается.

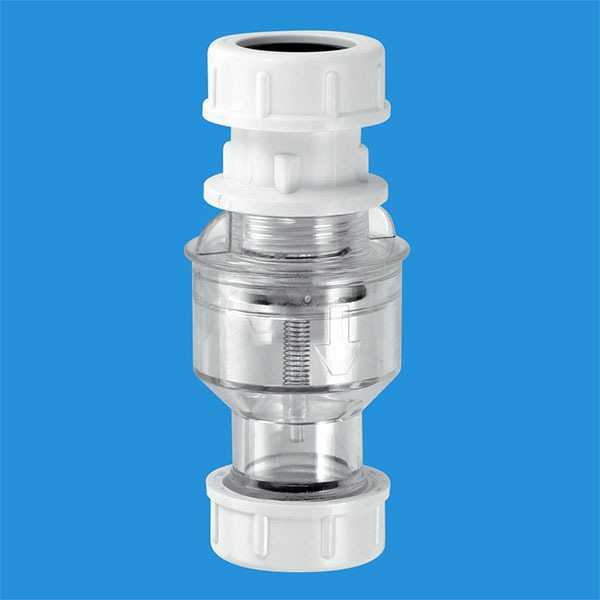

Сухой сифон с обратным клапаном.

Несколько советов по монтажу конструкций

Большое значение имеет грамотная сборка конструкции и хотя устройство сифона для раковины, в большинстве случаев аналогично, ошибки при сборке могут привести к появлению неприятного запаха в комнате или даже к протечкам.

Инструкция по установке бутылочного сифона считается наиболее сложной, поэтому мы рассмотрим именно ее.

Размеры наиболее распространенной конструкции.

  • Сборка сифона для раковины начинается с установки защитной решетки вовнутрь чаши. Решетка, как правило, делается металлической и под нее вставляется тонкая резиновая прокладка, жестко крепить мы ее будем позже, пока нужно только установить.
  • Снизу чаши, также через прокладку устанавливается отводной патрубок. Чаще всего металлическая гайка жестко вмонтирована в арматуру патрубка, но иногда встречаются модели, где она идет отдельно. После чего решетка и патрубок скручиваются металлическим винтом.

Совет: так как большинство сифонов делаются из пластика, не стоит прилагать излишних усилий при затягивании резьбовых соединений, они могут сломаться, а по отдельности такая фурнитура не продается, поэтому придется покупать новый сифон.

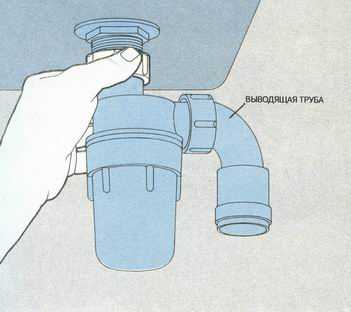

Подсоединение к патрубку.

  • На данном этапе важно четко расположить прокладки, потому как в случае сдвига, система начнет подтекать.
  • Снизу на отводной патрубок нужно надеть соединительную пластиковую гайку, после чего сюда же одевается конусообразная прокладка для сифона раковины.
  • Итак, у нас жестко установлен патрубок и на нем надета гайка и прокладка. Далее нужно взять саму колбу и аккуратно снизу надеть ее на патрубок, после чего пододвигается уплотнительная прокладка и зажимается гайка. Обратите внимание на то, что патрубок не должен упираться в дно колбы, оставьте зазор не менее 10 – 15 мм.
  • После фиксации колбы на патрубке, можно устанавливать на нее нижнюю крышку. Здесь также должна стоять резиновая прокладка. Сама крышка закручивается руками с разумным усилием.

Блок подсоединения к чаше.

Совет: нижнюю крышку придется регулярно откручивать для очистки, поэтому не стоит для уплотнения использовать силикон.
Как правило, хватает резиновой прокладки, но если есть сомнения, можно подмотать уплотнительную фум ленту.

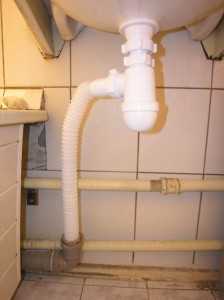

  • Далее нам остается только соединить боковой выход из сифона с канализационной трубой. Делается это примерно также как и подсоединение к верхнему патрубку. Сбоку на патрубок надевается гайка и конусная прокладка, после чего надевается и затягивается мягкая гофрированная или жесткая соединительная труба.

Обратите внимание!
Нежелательно располагать слив горизонтально, чем больше будет угол наклона, тем меньше будет застаиваться вода и образовываться засоры.

  • Стыковка канализационной трубы с выводом из сифона делается через резиновый, уплотнительный манжет. Смазывать ли его силиконом решайте сами, но зачастую хватает просто вставить трубу и все.

Монтаж колена.

На видео в этой статье вы можете пронаблюдать порядок работы.

Вывод

Зная, что такое сифон для раковины и владея навыками его монтажа, вы сможете выбрать качественную модель для любого сантехнического узла. И даже если вы не захотите собирать систему своими руками, вы сможете проконтролировать мастеров.

Сифон из цветного металла.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

инструкция, цены и как выбрать

Как выбрать сифон для раковины, мойки и умывальника? Сифон соединяет последние с системой канализации. Этот составляющий элемент сантехники помогает сливать отработанную воду в канализацию. Сифон конструктивно представлен изогнутой трубкой со всяческими коленами. Функционально в нем заложен принцип сообщающихся сосудов. Патрубок приема воды у него располагается выше уровня сливного отверстия. Поэтому после закрытия крана, часть стекающейся воды остается в изгибе сифона, образуя водяной затвор. Именно он надежно защищает наши дома и квартиры от ядовитых канализационных запахов.

Все подобные гидрозатворы для раковин и моек в основном состоят из трех соединений, а это:

  1. Приемный патрубок с декоративной металлической решеткой.
  2. Сам сифон.
  3. Сливной патрубок, присоединяющийся к канализации.

Содержание статьи

  • 1 Из каких материалов изготавливаются сантехнические гидрозатворы
    • 1.1 Металлический
    • 1.2 Пластиковый
  • 2 Какими бывают сифоны
    • 2.1 Гофрированный
    • 2.2 Трубный
    • 2.3 Бутылочный
  • 3 Монтаж сливной системы с бутылочным сифоном
  • 4 Заключение

Из каких материалов изготавливаются сантехнические гидрозатворы

Конечно же, срок службы и надежность работы сифона напрямую зависит от качества материала, из которого он изготовлен. Сифон для раковины бывает металлическим или пластиковым.

Металлический

Такой прибор может быть бронзовым, медным, латунным, сделанным из нержавеющей стали, покрытым глянцевым хромированным слоем.

Обычно эти сантехнические комплектующие имеют достаточно высокую цену и изысканный дизайн. Их устанавливают под мойку или раковину, которые не закрываются снизу декоративными панелями, шкафами, тумбочками или ножками  «тюльпанами».

Бронзовый или медный сифон из металлической серии не очень практичен. Он легко окисляется, царапается, требует дополнительно специального ухода. Однако если подобный сифон для раковины в ванной комнате соответствует ее дизайну, он придает этому уголку дома особый шарм и респектабельность. Цветные металлы великолепно смотрятся при умелом дизайнерском оформлении, поэтому легко компенсируются бережной и тщательной заботой о них.

Хромированный латунный или нержавеющий сифон для умывальника прекрасно сочетается с аналогичными элементами интерьера. Это могут быть смесители, полотенцесушители или декоративные крючки. При этом всегда нужно помнить, что и он требует особенного ухода.

Пластиковый

Это наиболее распространенный бюджетный сифон для мойки или умывальника, который становится традиционным. Основным материалом для его производства служит полипропилен или полиэтилен. В отличие от металлических аналогов, он имеет ряд положительных преимуществ, которые заключаются в:

  • доступной цене,
  • легкой сборке,
  • простоте установки.

Его легко монтировать в труднодоступных местах. Кроме этого, благодаря специфическим качественным свойствам пластиковых изделий он:

  • стоек к химическим воздействиям,
  • не гниет,
  • не образует известковые налеты,
  • не подвергается коррозии,
  • свободно пропускает грязь и жир, не задерживая их в сливной системе.

Какими бывают сифоны

Существующий рынок комплектующих элементов для сантехники предлагает достаточно обширный ассортимент сифонов. Они представлены всевозможными вариантами, изготовленными из различных материалов.

Конструктивно они бывают:

  • гофрированными;
  • бутылочными;
  • трубными;
  • плоскими;
  • скрытыми;
  • с переливом;
  • двойными или тройными.

Рассмотрим подробнее конструкции наиболее распространенных моделей.

Гофрированный

Этот сифон для умывальника обладает простейшей конструкцией среди своих аналогов. Он представляет собой гофрированную трубку с изогнутым каркасом. Установка и сборка такого сифона довольно проста.

  1. Сначала один его конец присоединяется к раковине.
  2. После гофрированная трубка изгибается и фиксируется хомутом.
  3. Затем второй согнутый конец стыкуется с канализацией.

Изогнутая часть гофрированного сифона непосредственно представляет собой гидрозатвор. На этом участке полностью блокируются неприятные запахи.

Такой гидрозатвор:

  • Изготавливается из складчатой пластмассовой трубы.
  • Позволяет располагать ее под раковиной удобным способом.
  • Имеет только один соединительный узел, который ограничивает места появления протеканий.

Как и плоский сифон, он практичен и удобен. Однако наряду с положительными характеристиками этот прибор имеет и некоторые минусы:

  • Для очистки от загрязнений ему необходим полный демонтаж от системы слива.
  • Он легко деформируется от кипятка, который может сливаться в трубу.
  • Его нельзя монтировать в летних кухнях, которые не отапливаются в зимнее время года.
  • Трубки с гофрами довольно быстро заполняются жиром и грязью.

В связи с этим, гофрированный прибор лучше устанавливать под умывальником в ванной комнате. Для кухни его тоже можно использовать, но не желательно.

Трубный

Этот сифон для раковины бывает обычным или плоским. Обычный трубный гидрозатвор имеет колено в виде части трубы изогнутой полукругом. В плоском случае, аналогичное колено выполнено соединением труб в П-образную форму. В его изогнутой части остаток воды выполняет функцию гидравлического затвора. Сам по себе такой сифон компактен и привлекателен. Его нижнее колено изготавливается в съемном варианте с целью прочистки водослива от засорения, которое накапливается со временем.

Конструктивно он не очень глубокий. Поэтому, если редко пользоваться сливом, вода в гидрозатворе испаряется, а из отдушины может появиться неприятный запах канализации. В таких случаях, необходимо время от времени просто на несколько минут открывать кран, чтобы заполнить нижнее колено водой. Такие трубные системы устанавливают под ванными, душевыми кабинками или на кухне под двойной мойкой.

Бутылочный

Этот сифон является наиболее распространенным. Его конструкция связывает раковину или мойку с канализационной системой отведения сточных вод. Он напоминает по своей форме бутылку или колбу, имеет жесткую конструкцию.

Гидрозатвор в нем образуется трубой, которая располагается внутри стакана. В емкости «бутылки» постоянно находится вода, а при открытом кране ее излишки постоянно вытекают через отверстие, расположенное вверху колбы.

Внизу прикручивается стакан «отстойник». В нем скапливается осевшая грязь и мелкий мусор. Эту фракцию легко можно удалить, открутив нижнюю часть колбы. После чистки «отстойника», его промывают горячей проточной водой и закручивают обратно.

Комплект бутылочного сифона состоит из:

  • защитной сетки;
  • толстой резиновой прокладки;
  • приемного патрубка;
  • гайки;
  • стяжного винта;
  • «бутылки» сифона;
  • конусных прокладок;
  • сливного патрубка;
  • стяжной пластиковой части;
  • плоской резиновой прокладки;
  • пластикового переходника;
  • большой плоской резиновой прокладки;
  • декоративной пластиковой накладки.

Монтаж сливной системы с бутылочным сифоном

Замена сифона под раковиной или его первоначальная установка предусматривает проведение работ в следующей очередности.

  1. Подсоединение его приемной части с раковиной.
  2. Непосредственная сборка основной части.
  3. Соединение с основной канализацией.

Первый шаг — Устанавливаем входную трубу

Второй шаг — Монтируем трубку сточных вод

Третий шаг — Подключаем сифон к канализации

Четвертый шаг — Затягиваем сифон на максимум, чтобы избежать течи

Рассмотрим более подробно технологию этих процессов.

  • Для начала в сливное отверстие раковины необходимо уложить резиновую прокладку, а на нее металлическую защитную решетку.
  • Снизу к выпускному отверстию раковины прикладывается приемный патрубок, в котором заранее проложена толстая резиновая прокладка.
  • Прижимая приемный патрубок к днищу, одновременно в защитную решетку сверху вставляется соединительный винт. Закручивая его, фиксируется их плотное соединение.
  • После этого необходимо решить вопрос как собрать сифон для раковины.
  • Для этого на отводную трубку надевается стяжная пластиковая гайка, а потом конусная прокладка.
  • Затем торцевая часть приемного патрубка надевается на необходимую глубину вверх «бутылки» сифона. Это соединение фиксируется пластиковой стяжной гайкой.
  • Потом в стакан сифона укладывается плоская большая резиновая прокладка, которая в последствие закручивается к верхней части конуса.
  • Для присоединения к основному сливу на канализационное отверстие устанавливается специальный переходник или резиновая прокладка.
  • После этого в него вставляется торцевая часть сливного патрубка.
  • В случае удлинения размера сливной части дополнительно могут использоваться гофрированные или жесткие трубы. При этом гофры могут растягиваться до нужных размеров, сохраняя прочностные характеристики трубки.
  • Водоотводящие трубы имеют стандартные размеры диаметром на 32, 40 и 50 мм.
  • Соединение к сифонной резьбе производится с использованием накидной гайки и плоской накладки.
  • В случае необходимости для надежной фиксации элементов при комплектации системы можно воспользоваться силиконовым герметиком, предназначенным для проведения подобных работ.
  • После монтажа вся система проверяется на герметичность. Для этого под раковину подставляется емкость и включается вода на несколько минут для выявления протеканий. В случае их отсутствия, сборка готова к эксплуатации.

Заключение

Сифон для раковины является неотъемлемой частью сантехнических приборов, обеспечивающих их бесперебойной функционирование. Они всегда должны осуществлять беспрепятственный слив и не допускать проникновения неприятных запахов канализации в помещение.

Выбирая модели сифонов нужно учитывать их пропускную способность и особенности устанавливаемых раковин. Для стандартных сливных отверстий необходимо подбирать стандартные системы гидрозатворов. Эксклюзивные мойки комплектуются вместе с сифонами от фирмы изготовителя.

При покупке любых сифонов всегда необходимо проверять их качество и наличие всех составляющих его элементов. Детали конструкций не должны иметь трещин и сколов, а резиновые прокладки – визуальных дефектов.

Особое внимание должно быть уделено и дизайну. Благо современный рынок пестрит хромированными, металлическими и пластиковыми моделями. Они могут быть обычными, двойными, с защитными накладками, встроенными пробками или накладными крышками. Правильный выбор сантехнического оборудования, его соответствующая комплектация и сборка согласно инструкции, всегда является залогом бесперебойной работы системы водоотведения.

tavannaya.ru

Бутылочный сифон для раковины – характеристики, разновидности, преимущества и недостатки, инструкция по установке

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
