Блок питания для светодиодной ленты своими руками

Современная электроника часто комплектуется внешними источниками питания на 5В, 12В, 19В. После того как прибор выходит из строя, они часто валяются в кладовке или тумбочке.

  • 5V — это напряжение зарядных устройств для телефонов и USB;
  • 12V — используется в компьютерах, некоторых планшетах, ТВ, сетевых маршрутизаторах.
  • 19V — в ноутбуках, мониторах, моноблоках.

Мы будем рассматривать, каким образом можно адаптировать любой блок питания для светодиодной ленты на 12В. Будут только простые и бюджетные варианты доступные каждому. Зарядники на 5В не подходят. Но из таких зарядников я делаю ночники, на корпус приклеивается от 3 или 6 диодов. Ночью светит не ярко, в самый раз.

Содержание

  • 1. Источники питания на 12V
  • 2. БП на 19V
  • 3. Характеристики импульсных стабилизаторов
  • 4. Простые схемы своими руками
  • 5. Видео, как доработать своими руками
  • 6. Готовые модули из Китая
  • 7. Питание и драйвер в одном модуле
  • 8. Где купить дешево?

Источники питания на 12V

БП от маршрутизатора 12V, 1А

Источники питания на 12В от электроники обычно бывают от 6 до 36 Ватт. 10 Ватт хватает для подсветки рабочей поверхности светодиодной лентой на кухне. Такие блоки делятся на 2 основных вида:

  1. старые на трансформаторах, отличаются большим весом;
  2. современные импульсные, еще называют электронный трансформатор, отличаются малым весом и большой мощностью при малых габаритах.

Использовать на трансформаторах не рекомендую. При установке светодиодной ленты я сперва подключил трансформаторный БП от роутера, мощность которого была в 2 раза больше мощности ленты. Сам выпрямитель стал сильно греться. Поставил диодный мост выпрямителя на самодельный радиатор для охлаждения, все равно греется сильно, долго он так не протянет. Времени не было разбираться в тонкостях, поэтому спросил у специалиста. Он кое-как нашел причину, светодиоды имеют особенную вольт-амперную характеристику (сокращенно ВАХ), что приводит к сильному нагреву. Он подарил мне от телевизора на 12В и 2 Ампера, то есть мощность равна 24W. Теперь все работает без проблем и не греется.

БП на 19V

БП ноутбучного типа на 19В, 90W

Напряжение в 19В широко используется в настольной компьютерной технике, чаще всего в ноутбуках, моноблоках, мониторах, сканерах. В эту категорию можно отнести БП от принтеров, они мощные, бывает 16В, 20В, 24В, 32В.

У меня давно валяется отличный блок питания для светодиодов на 90W и 19V от ноутбука Asus. Такой мощности хватит, чтобы запитать светодиодную ленту на 6000 Люмен, а этого хватит, чтобы сделать диодное освещение комнаты 20 квадратов. Но БП не 12 вольт, и потребуется доработка. Внутрь корпуса мы не полезем, перепаивать схему под 12 вольт сложно, долго и надо быть электронщиком. Сделаем проще, подключим  небольшой  понижатель со стабилизатором. Существует два типа.

Тип №1

Стабилизатор  на 7812

Стабилизатор на микросхеме типа КРЕН 7812 (lm317), выглядит почти как транзистор, при установке на радиатор охлаждения выдерживает ток 1 Ампер. Этот вариант устаревший и громоздкий. Для использования всей мощности ноутбучного БП потребуется 5-6 таких (или 1 большая) и большой алюминиевый радиатор для охлаждения.

Тип №2

Импульсный на специализированных микросхемах

Современный импульсный стабилизатор, миниатюрен, не греется, простой как 3 рубля. В русских магазинах за него просят 600-900 р, цена сильно завышенная. У китайцев на 3 ампера стоит 50 р., 5-7А продается за 100-150 р., поэтому рекомендую заказать пару штук на Aliexpress.

Рекомендую использовать импульсный, КПД у него выше 80-90%, проще и дешевле. Только не покупайте источник тока на LM2596, вам нужен источник напряжения. Чтобы найти в китайском интерне-магазине используйте запросы:

  • LM2596 power supply;
  • 12v switching regulator;
  • voltage regulator 12v 7a;

Характеристики импульсных стабилизаторов

Специалист на видео инструкции расскажет основные технические характеристики современных импульсных стабилизаторов, схемотехнику и рекомендации по их правильному использованию. Чтобы вы своими руками не спалили его во время экспериментов.

Простые схемы своими руками

Примеры готовых импульсных модулей на 36W

..

Если вышеописанные БП вам не подходят, то блок питания для светодиодной ленты 12в можно спаять по схеме своими руками. Для самодельного потребуется много времени и немало деталей, не буду рассматривать полные схемы для подключения к сети 220B. при современном развитии электроники их проще купить у китайцев. Есть схемы для сборки своими руками еще на TL594 и других новых элементах. Но мне больше нравится описанный ниже, легко повторяется за 10 минут.

Рассмотрим оптимальный и современный на LM2596. Потребуется установить всего 4 радиоэлемента. Аналоги, схожие по функционалу, это ST1S10, L5973D, ST1S14.

Существует несколько модификаций микросхемы:

  • фиксированное 12 V, LM2596-12, указано в конце маркировки;
  • регулируемый вариант LM2596ADJ;
  • цена в России одной 170 р.. В Китае весь собранный блок на LM2596 стоит 35р. включая доставку.

Характеристики

ПараметрЗначение
Входное напряжение, не более40В
Вольт на выходе3-37В
Выходной ток
Срабатывание защиты по току
Частота преобразования150 кГц

Видео, как доработать своими руками

Коллега подобно расскажет, как подключить и настроить стабилизатор к блоку питания от ноутбука на 19V.

Готовые модули из Китая

Вариант с регулятором  на выходе от 3 до 37В

В первой схеме будем использовать LM2596ADJ с регулируемым вольтажом на выходе. Выпускаться она может в разных корпусах, но самый оптимальный как на картинке. Плюсом такой конструкции будет возможность регулировать яркость led ленты без диммера.

Схема с фиксированным 12B

Стабилизатор на микросхеме LM2596-12, отсутствует переменный резистор для регулировки, на выходе ровно 12B. Схема проще на одну детальку.

Питание и драйвер в одном модуле

Универсальный блок с 3 регуляторами

Универсальный вариант, регулируется сила тока и напряжение. Можно запитать не только диодную ленту, но и светодиоды. то есть может выступать в качестве драйвера и электронного трансформатора.

На видео ролике вам покажут как пользоваться и настраивать самостоятельно универсальный вариант модуля с драйвером, регулируемой силой тока.

Где купить дешево?

Бывает, что у вас дома не оказалось БП подходящего от бытовых приборов, но точно есть у других, тоже валяется без дела. Сперва спросите у знакомых или соседей, наверняка что то есть. За пару сотен или жидкую валюту вы можете сними договорится.

Большой ассортимент  вы найдете на Авито и на местных форумах. Многие избавляются от ненужного хлама и продают БП за символическую цену, потому что выбрасывать жалко, а реальную стоимость не знают. Таким образом, я часто покупаю хорошие приборы, тем более торг никто не отменял. Недавно мне удалось купить фирменный ACER от моноблока на 190W за 400 р. Он герметичен и высокого качества, так как компьютерная электроника требует очень стабильного и качественного питания в отличие от диодной ленты.

led-obzor.ru

Блок питания для светодиодной ленты своими руками, схема



Современный рынок осветительных приборов позволяет сделать любой тип освещения для своего дома. При этом многие умельцы некоторые элементы осветительных приборов собирают своими руками.
Самым распространенным типом освещения на сегодняшний день является светодиодная лента. Самостоятельный сбор в данной ситуации возможен как отдельных диодов, так и целого блока питания к ленте.

Эта статья расскажет вам, как своими руками можно сделать блок питания к светодиодной ленте.

Особенности изделия

Для светодиодной ленты присущи некоторые особенности, благодаря которым она пользуется наибольшей популярностью среди потребителей. К ним можно отнести:

  • возможность создания скрытой подсветки;
  • качественный световой поток;
  • наличие разнообразия в цветовой гамме свечения;
  • доступная стоимость изделия;
  • простой монтаж, который легко можно сделать своими руками.

Единственным минусом светодиодной ленты является необходимость подключения ее к источнику питания только через «посредника» – блок питания. Напрямую подключение не осуществляется.
Кроме этого сами светодиоды обладают особенной вольт-амперной характеристикой, из-за которых они могут нагреваться в процессе работы. Поэтому очень важно правильно подобрать блок питания для светодиодной ленты.

Немного о посреднике

Разные модели

Любой вид светодиодной ленты всегда идет в комплекте с блоком питания, через который проводится подключение источника света к электросети. Блок питания для светодиодной ленты может быть на 5В, 12В, 19В. Разные типы блока подходят для различных целей:

  • 5В – для зарядки мобильных устройств;
  • 12В – для питания компьютера, а также некоторых видов планшета;
  • 19В – применяются для питания мониторов, ноутбуков и т.п.

У каждого из нас в доме имеется хотя бы парочка таких блоков, которые остались после того, как соответствующая им техника вышла из строя.

Обратите внимание! Любой из перечисленных видов блока питания можно адаптировать своими руками для светодиодной ленты. Хотя многие утверждают, что зарядники на 5В в данной ситуации использовать нельзя. Из них, с использованием 3-6 светодиодов, можно сделать простой ночник для детской комнаты.

Рассмотрим более подробно особенности блока питания на 12В. Такой блок питания бывает от 6 до 36 Ватт. Обычно, для нормальной подсветки рабочей поверхности хватает 10 Ватт. Такой блок делится на два подвида:

  • старые, основанные на трансформаторах. Для них характерен больший вес;
  • современные импульсные. По-другому он еще называется электронным трансформатором. Для них характерен небольшой вес и размеры, но большая мощность.

Обратите внимание! Специалисты рекомендуют использовать современные импульсные изделия. В противном случае блок питания (БП) в ходе работы может нагреваться, если его мощность будет выше такого же показателя у ленты более чем в два раза.

Прибор на 19В

Модель на 19В

Такой БП также можно переделать под светодиодную ленту. Данный тип блоков широко применим для компьютерной и оргтехники. Зачастую они имеют мощность от 16 д 32 В.

БП на 19В позволит вам запитать светодиодную ленту на 6000 Люмен и даст возможность создать освещение помещения с габаритами 20 квадратов. Внутрь самого корпуса лезть в данной ситуации не придется. Можно использовать более простые способы, с использованием небольшого понижателя со стабилизатором.
Рассмотрим два основных способа.
Способ № 1. В данной ситуации нам понадобится стабилизатор на 7812. Он должен быть на микросхеме типа КРЕН 7812. В ходе его монтажа на радиатор охлаждения данный стабилизатор выдержит ток 1 Ампер. Схема сборки показана ниже.

Схема



Данный способ на сегодняшний день считается громоздким и устаревшим. Это связано с тем, что для блока питания, например, от ноутбука таких стабилизаторов понадобится 5-6 штук, а также большой радиатор из алюминия для охлаждения.
Способ № 2. Импульсный стабилизатор современного типа. Он более практичен и малогабаритный, при этом не греется и довольно прост в организации. Также стоит отметить, что КПД импульсного стабилизатора составляет выше 80-90%.

Импульсивный стабилизатор

Применяя тот или иной способ, вы сможете использовать модифицированный БП для подключения светодиодной ленты и создания необходимого уровня освещения помещения.

Самостоятельная сборка

БП в своей основе имеют трансформаторы. При этом, чем большая мощность характерна для изделия, тем больше его габариты и вес. В результате часть КПД расходуется на нагрев и «гудение». Кроме этого не всегда можно найти то изделие, которое подойдет для светодиодной ленты. Сделать его можно своими руками. Для этого необходима схема паяния. Примерная схема спайки приведена ниже.

Схема для самостоятельной сборки

В этой ситуации вам понадобится довольно большое количество деталей и времени. Все необходимые детали можно найти на радиорынке или в специализированных магазинах. Рассмотрим процесс сборки на примере LM2596. В данной ситуации вам понадобится всего четыре радиоэлемента. Аналогами, которые схожи по функционалу, являются L5973D, ST1S10, ST1S14.
На сегодняшний день существуют

  • регулируемый вариант LM2596ADJ;
  • фиксированный 12 V, LM2596-12;
  • собранный китайский прибор.

При этом характеристики изделия будут следующими:

  • входное напряжение – не превышает 40В;
  • на выходе — 3-37В;
  • выходной ток составляет 3А;
  • защиты срабатывает при токе 3А;
  • частота преобразования составляет 150 кГц.

Лучше использовать для блока ленты выходы от 3 до 37 В. Плюсом применения такой конструкции является возможность при подключении к светодиодной ленте менять ее яркость без применения диметра. Для этого сборка происходит по следующей схеме:

Схема для выхода от 3 до 37 В

Также можно использовать схему сборки с фиксированным 12B. В данной ситуации необходимо использовать стабилизатор, собранный на микросхеме LM2596-12.

Такая схема будет несколько проще.

Схема для фиксированного 12 В

Кроме этого универсальным вариантом будет применение с тремя регуляторами. В данной ситуации вы сможете запитать не только диодную ленту, но также и светодиоды. В результате полученное устройство здесь может выступать в роли электронного трансформатора и драйвера.
Любой самодельный вариант, который приведен выше, позволит вам подключать светодиодную ленту к источнику питания без опасения, что она испортится или будет некорректно работать.
Многие специалисты рекомендуют использовать китайские изделия. Они являются самым простым и доступным представителем посредников, которые допускаются для подключения такого осветительного прибора, как светодиодная лента.

Заключение

Такой прибор, как блок питания для подключения к электросети светодиодной ленты, вполне реально собрать своими руками. При этом можно обойтись «малой кровью», просто переделав оставшееся после компьютера устройство для питания на 19В. Для этого нужно только определиться с типом модификации и неукоснительно следовать схеме спайки деталей между собой.
Если же у вас нет подходящей «кандидатуры» на переделку, всегда можно купить необходимую модель на радиорынке или в специализированном магазине.



1posvetu.ru

Блок питания для светодиодной ленты: схемы, подбор

Диоды являются самым простым современным способом организовать дешевое освещение. Предлагаем рассмотреть, как сделать и подключить своими руками блок питания для светодиодной ленты, а также расчет мощности и подбор устройства.

Назначение блока питания

Светодиодные ленты – это прекрасная альтернатива мощному освещению, к примеру, от лампы накаливания или энергосберегающего светильника. Подобрать светодиоды не сложно, больше всего проблем вызывает их подключение к сети. Для того чтобы организовать удобную и красивую диодную подсветку, Вам понадобится специальный блок питания.

Фото – Блок питания для светодиодной ленты

Блок питания, также известный как малогабаритный трансформатор или проводник, является одним из наиболее важных компонентов системы LED и предназначен для питания светодиодов. Его размеры маленькие, поэтому Вы без проблем сможете крепить прибор под подвесным потолком или в мебели. Использование неправильного типа устройства электропитания может не только навредить светодиодной ленте, но и стать причиной возгорания жилища. Важно также знать, какое входное напряжения переменного тока Вам необходимо, и быть уверенным, что выбранный аппарат соответствует этим параметрам. Для сооружения корпуса в основном используется пластик, который противостоит многим внешним разрушающим факторам (его можно использовать на улице, во влажных комнатах). Рассмотрим, как правильно выбрать блок питания:

  1. Определите нужное напряжение.

Постоянное напряжение, которое требуется светодиодной продукции до работы имеет ключевое значение при выборе модели трансформатора и его уровня питания. В основном в магазинах предлагается контроллер нерегулируемый, т.е. он всегда выдает одно и то же напряжение. Это не означает, что яркость ламп не будет контролироваться, напротив, данный показатель контролируется специальным ШИМ-диммером, который значительно упрощает работу блока питания. Наиболее популярны модели со встроенным диммером марок Feron (для RGB ленты LB005 30W 12V), Led Lamp, 450W GEMBIRD ATX (120mm fan) CCC-PSU, Arlight, ARPV LV-35-12, NS-LV-50-12(12V, 4A, 50W), HTS-100, YGY-121000, ZC-BSPS 12V3,3A=40W jaZZway.

  1. Определите ​​общую длину ленты освещения.

После того как Вы определили напряжение светодиодного продукта, который хотите использовать, нужно рассчитать расстояние всей светодиодной ленты.

  1. Подобрать мощность бока питания.

Подбор мощности для любого блока питания светодиодной ленты производится согласно специальной таблице, рекомендуем Вам ознакомиться с инструкцией выбранной фирмы. Очень важно не экономить на приспособлении с нужной мощностью.

  1. Расчет прибора.

Перед тем, как установить маломощный или многоканальный трансформатор, нужно подсчитать некоторые параметры. Если Вы знаете длину светодиодной ленты и мощность, то необходимо перемножить эти показатели и добавить к ним 10-5 процентов погрешности. Полученное число будет являться показателем теплового потока Вт/м2, и в зависимости от него нужно подбирать блок питания. Это поможет уберечь себя и свою семью от коротких замыканий и перегораний кабеля.

  1. Монтаж блока.

Теперь осталось только собрать блок питания и ленту в одну рабочую систему. Если Вы не используете компьютерный трансформатор, то Вам нужно:

Взять небольшой кусочек проволоки и короткий зеленый, и черный провод. Так мы разметим кабеля фазы и заземления. Подключите электричество в желтый и черный провода. Предположим, Желтый = 12 + Красный = 5В + черный = Земля. Для чистоты установки Вам, возможно, понадобится полностью разобрать трансформатор. Вырежьте все провода, оставляя пару черных шнуров, зеленый кабель и некоторые желтые.

Фото – Подключение блока питания

Снимите зеленый и черный шнуры, скрутите их вместе и отложите в сторону. Проверьте правильность соединения черных и желтых проводов, после чего подключите прибор в сеть. Убедитесь, что прибор герметичный, кабель выхода хорошенько запаян, а другие места контактов не соприкасаются.

Фото – Компактный блок питания для светодиодной ленты

После окончания работы, наденьте корпус на место, включите напряжение, проверьте правильность последовательности горения светодиодов. Как видите, подключения трансформатора своими руками – это достаточно простая задача.

Видео: подключение светодиодной ленты к блокам питания

Как сделать блок питания

Самостоятельно сделать блок питания для светодиодов достаточно просто. Для ленты на 20 ячеек Вам понадобится:

  1. Трансформатор на 12 Вольт, который может передавать ток на 1 А;
  2. Диодный мост с конденсатором;
  3. Микросхема КР142ЕН8Б (или 7812), которая будет необходима для радиатора (ели блок питания гудит, то это проблема именно данной детали).

Соединяем все приспособления по стандартной схеме и подключаем самодельный проводник к ленте. Собрать блок можно в старый корпус от обычного мини-трансформатора, в нем же и скрыт провод. Для удобства ниже представлена схема цепи блока питания для светодиодной ленты:

Фото – Схема цепи блока питания для светодиодной лентыФото – Схема светодиодной ленты с блокомФото – Подключение светодиодной ленты к сети

Обзор цен

Правильно соединить все части схемы не каждому под силу, поэтому часто более выгодно приобрести уже готовый трансформатор. Купить компактный и герметичный блок питания можно в любом магазине электрических товаров.

ГородЦена блока питания на SLG-BP-50-24
Барнаул350
Брянск300
Воронеж320
Красноярск300
Одесса350
Саранск300
Тверь300
Уфа320
Харьков350

Стоимость приборов может варьироваться в зависимости от производителя (Китай будет дешевле), или дополнительного функционала (с дистанционным управлением, датчиками движения и т.д.). При необходимости вполне возможна самостоятельная переделка прибора под свой вкус и потребности.

Понравилась статья? Поделиться с друзьями:



www.asutpp.ru

Блок питания для светодиодной ленты на 12В своими руками, схема подключения

Лента со светодиодами – светотехническое приспособление, предназначенное для подсветки-декора в доме, кафе, на рекламных щитах. LED-устройство сделано из пластика, на который прикрепляют светодиоды. Напряжение блоков питания для светодиодной ленты составляет 12В или 24В. Иногда используют трансформатор, предназначенный для компьютера. БП производят со встроенной защитой-автоматом, которая спасает от перегрузки сети и короткого замыкания.

Статьи по теме

Виды блоков питания

Источник, который позволяет отрегулировать сетевое напряжение для подсветки светодиодами, подразделяют на несколько типов:

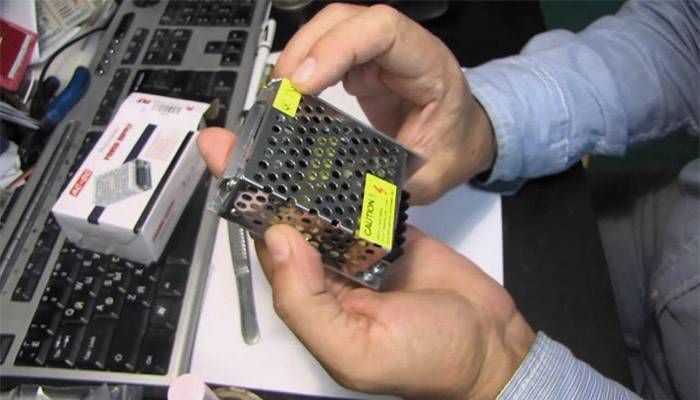

  1. Компактный БП. Это устройство имеет маленькие размеры, немного весит, поэтому зачастую его используют для декора в жилых помещениях. Производится в водонепроницаемом корпусе. Основным минусом компактного трансформатора является невысокая мощность.
  2. Блок в герметичной коробке из алюминия. Представляет собой крупногабаритное устройство с большой массой. Его мощность может составлять больше 100 Ватт. Учитывая размеры БП, его часто применяют для декора на улице (устойчив к воздействию влаги, температурных перепадов).
  3. Открытый проводник. Может иметь разную мощность. Этот трансформатор выигрывает низкой стоимостью. Минусы: БП открытого типа очень громоздкий, тяжелый.

Блоки питания для светодиодной ленты бывают трансформаторными и импульсными:

  1. Трансформаторный БП снижает напряжение до 12 В со стандартных 220 В. При помощи специального фильтра осуществляется сглаживание пульсирующего напряжения. Главным преимуществом этого трансформатора считаются его элементарная конструкция и развязка от электрической сети переменного тока. Минусы: крупный размер, не справляется с перепадами напряжения.
  2. Импульсный блок тоже работает на трансформаторе. Отличается тем, что функционирует на высокой частоте, характеризуется небольшими габаритами и массой. БП этого типа подключается к электросети 220 Вольт, как и трансформаторное устройство. Недостатки: очень плохо переносит работу «вхолостую», перегрузы. Плюс его схема тяжело поддается ремонту.

Как подобрать блок питания для светодиодной ленты

Если для конструкции со светодиодами выбрать неправильный трансформатор, то это может привести к повреждению светотехники и даже стать причиной пожара. Зачастую можно отыскать котроллеры, производящие стабильные показатели напряжения, которые нельзя изменить. Это не влияет на параметры яркости светодиодов, а напротив, делает проще работу проводника. Мини-трансформатор должен быть настроен на показатели выбранной светодиодной ленты – во избежание проблем с напряжением.

Очень важно приобрести или сделать самостоятельно такой проводник, который будет совпадать со всеми условиями определенной схемы и грамотно использоваться. Как выбрать блок питания для светодиодной ленты? Для грамотного выбора нужно рассчитать:

  • рабочее напряжение;
  • входящую и выдаваемую мощность.

Как рассчитать мощность

При расчете мощности необходимо учитывать длину светодиодного устройства. Для выбора устройства с нужными показателями нужна информация о потреблении одного метра ленты. Рассмотрим на примере, как выполнить расчет мощности блока питания. Вы выбрали источник освещения типа SMD 5050 с 30 диодами, его длина составляет 5 м. Расчет:

  1. Показатели мощности для одного метра ленты умножаются на длину светотехники (5х7,2 = 36).
  2. Получается, что 5 метров будут «съедать» 36 Ватт.
  3. Следует помнить о том, что мощность трансформатора нужно выбирать с запасом. В приведенном примере лучше купить БП на 40 Ватт.

Как подключить

Подключить блок просто. Если декоративная подсветка будет устанавливаться в процессе возведения здания, то лучше подвести электропроводку максимально близко к месту, где будет размещена лента. Установите там розетку. Когда такая возможность отсутствует, стоит заранее приобрести кабель необходимой длины. БП должен быть оборудован штепселем, который будет подключаться к сети (если такого нет, то его изготавливают собственноручно).

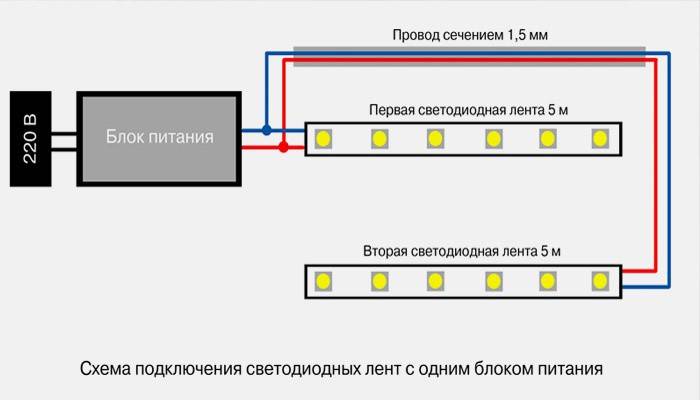

Схема монтажа

Этапы подсоединения:

  1. Берем кабель нужной длины. Жила сечения – минимум 1,5 мм.
  2. С одной стороны кабеля устанавливаются провода, которые зачищают от изоляции на 3 мм, с другой – вилка для включения в электросеть.
  3. Провод коричневого цвета подключается к фазе (гнездо L), синий – к нулю (гнездо N).
  4. Концы кабеля надо закрепить при помощи винтов.
  5. Подключают проводник. Если планируется подсоединение нескольких лент сразу, то у него должна быть хорошая мощность.

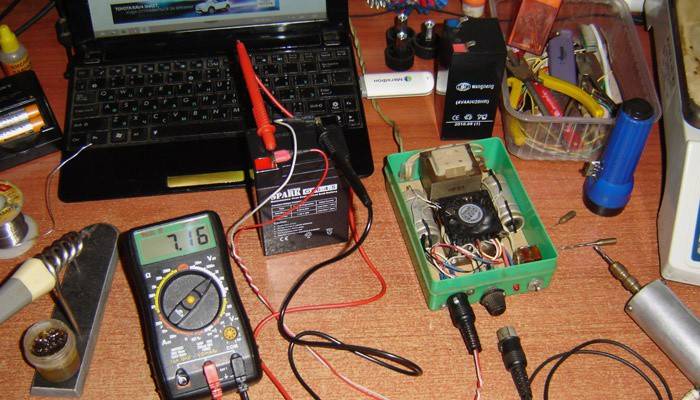

Как сделать блок питания 12 вольт своими руками

Любой желающий самостоятельно сделает проводник, который пригодится для работы устройства со светодиодами. Чтобы сконструировать БП на 20 звеньев понадобятся:

  1. Блок на 12 Вольт, способный передавать электрический ток на 1 Ампер.
  2. Микросхема 7812 для радиатора.
  3. Диодный мост с наличием конденсатора.
  4. Подготовленные устройства соединяют по классической схеме. Осталось только подключить самодельный проводник. Детали БП при желании помещают в корпус от стандартного маленького трансформатора.

Видео: подключение светодиодной ленты к блокам питания

Подсоединить БП может каждый желающий. Главное – точно придерживаться инструкции. Благодаря видеоролику вы поймете, как правильно запитать светотехнику, какие действия выполняют для корректной и безопасной работы освещения. На видео подробно показан процесс подключения блока для светодиодной ленты. Видеоинструкция доступно разъяснит особенности каждого этапа работ.

Подключение светодиодной ленты к блокам питания

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!Рассказать друзьям:

Статья обновлена: 13.05.2019

sovets.net

Выбираем блок питания для светодиодной ленты 12 В

Светодиодную ленту на 12 В можно подключить к сети переменного тока 220 В множеством способов. Но правильное решение всего одно – это подключение через блок питания (БП) с функцией стабилизации напряжения. БП можно сконструировать своими руками, но для большинства это неподходящий вариант. В данной статье рассмотрим подробно, как подобрать блок питания для светодиодной ленты на 12 вольт в любом специализированном магазине электроники.

Забегая вперед, хочется отметить, что обычно сделать правильный выбор несложно – достаточно узнать о существующих моделях и сделать пару простых расчетов. Но обо всем по порядку.

Виды

Блоки питания для светодиодных лент с питанием от 12 вольт не имеют единой классификации, но все их условно можно разделить исходя из технических, конструктивных и функциональных особенностей. Рассмотрим этот момент более детально.

Вариант исполнения

Негерметичный блок питания представляет собой конструкцию открытого типа, чаще в перфорированном стальном корпусе. В таком исполнении все элементы печатной платы прекрасно охлаждаются естественным путём. Открытый БП для светодиодной ленты имеет наибольшие габариты, поэтому требует достаточно много места для монтажа. Однако этот недостаток не влияет на работу и является следствием применения недорогих радиодеталей большего размера с низкой плотностью монтажа. Положительным моментом негерметичных блоков питания с выходным напряжением 12 В является возможность их выбора в широком диапазоне выходных мощностей от 6 до 400 Вт.

Полугерметичный источник питания (ИП) для светодиодной ленты защищен от мелких посторонних предметов и изготавливается в корпусе из пластмассы или пластика. При равных соотношениях мощностей, полугерметичный БП обладает меньшими габаритами, чем его аналог в открытом исполнении. Минимальный порог мощности, отдаваемой в нагрузку, составляет примерно 60 Вт, так как выпускать маломощные устройства экономически нецелесообразно.

Сетевой адаптер является разновидностью полугерметичных блоков питаний, отличающийся форм-фактором. По внешнему виду он очень похож на зарядное устройство для мобильного телефона. Минусом является то, что компактный размер корпуса ограничивает нагрузочную способность в подключении светодиодной ленты на отметке в 2 А (24 Вт).

Герметичный блок питания имеет сразу несколько положительных аспектов. Корпус, выполненный из качественного материала, который защищает начинку устройства от любого воздействия внешней среды. Его размеры соизмеримы с полугерметичным вариантом исполнения. Источники напряжения на 12 В с отдачей в нагрузку не более 36 Вт могут выпускаться в герметичном пластмассовом корпусе. Корпуса более мощных моделей делают из сплавов алюминия. Алюминиевый корпус дополнительно выполняет функцию радиатора для силовых элементов схемы блока питания.

Степень защиты от влаги и пыли

Любой промышленно выпускаемый корпус для электрического оборудования проходит тест на возможное проникновение внутрь твердых предметов и влаги по утвержденным международным стандартам. В результате устройству присваивается определенная степень защиты (сокращенно IPxx, где xx – это двузначное число), которая определяет возможные допустимые условия его эксплуатации. Уровень защиты по стандарту IP является обязательной характеристикой блоков питания для светодиодной ленты, так как этот параметр указывает на допустимые условия эксплуатации и является одним из ключевых при выборе изделия. Рассмотрим три наиболее распространенных степени защиты блоков питания для LED-лент с напряжением питания 12 вольт:

  1. IP 20, источник питания имеющий открытый тип корпуса. Элементы схемы защищены металлическим кожухом с отверстиями диаметром не менее 12,5 мм. Электрическая схема хорошо защищена от прикосновений пальцев и крупных предметов, защита от воды и мелких предметов отсутствует.
  2. IP 54 блок питания для светодиодной ленты на 12 В с частичной герметизацией. Имеет полную защиту от контакта с предметами и частично с пылью. Брызги воды любой направленности не способны проникнуть внутрь устройства.
  3. IP67 или IP68. Изделия в герметичном корпусе с полной защитой от пыли. В первом варианте допускается кратковременное погружение в воду, во втором устройство может длительно работать под водой. Обычно применяются в подсветке с помощью светодиодных лент на улице.

Выбирая источник питания нужно помнить: чем выше IP-защита, тем дороже изделие. Если необходимости в защите от влаги и пыли нет, рекомендуется выбрать блок питания с IP20.

Особенности схемотехники БП

По принципу действия все блоки питания делятся на 3 вида: линейные, импульсные и бестрансформаторные (ниже представлено по одному варианту их схем). БП линейного типа, как изобретение прошлого века, активно применялись до появления импульсных источников питания. Их схема предельно проста: понижающий трансформатор, выпрямитель, фильтр и интегральный стабилизатор. Изготовленные с приличным запасом прочности, они выдерживают перегрузки и длительно работают на холостом ходу. Но громоздкий и дорогой трансформатор большой массы в тандеме с низким КПД натолкнули ученых на создание импульсных блоков питания.

Импульсный блок питания для светоизлучающей LED-ленты на 12 В схемотехнически немного сложнее, но выгодно отличается высоким КПД, малым весом и компактными размерами. Единственный серьёзный недостаток – это запрет на включение без нагрузки. В этом режиме большая вероятность выхода из строя силового транзистора. Но эта проблема уже решена путем введения обратной связи. В результате на холостом ходу выходное напряжение не выходит за рамки допустимого значения.

Блоки бестрансформаторного типа – практически не применяются для питания светодиодных лент. В них сетевое напряжение 220 В понижается с помощью RC-цепочки с дальнейшей стабилизацией. Несмотря на то что это самый дешевый способ получения напряжения нужного уровня, он ещё и самый опасный. Бестрансформаторные источники не имеют гальванической развязки с сетью. Это свидетельствует о невидимом присутствии высокого потенциала на всех элементах электрической цепи. По этой причине они не продаются отдельно, а являются составной частью электронных устройств, например, дешевых светодиодных ламп.

Для светодиодной ленты на 12 вольт рекомендуется использовать импульсный блок питания.

Дополнительные функции

Сегодня на рынке можно встретить блоки питания с самыми разнообразными дополнительными функциями: от простого индикатора напряжения на светодиоде, до дистанционного управления напряжением. В одних случаях дополнения могут быть очень кстати, в других – совершенно бесполезны. Перед выбором изделия рекомендуется четко определиться с требованиями и функциями изделия.

Расчет мощности блока питания

В некоторых случаях расчет БП для светодиодной ленты попросту не требуется. К примеру, если требуется подключить 1 метр светодиодной ленты на SMD светодиодах 3528 с питанием от 12 вольт. Рассчитывать нечего – подойдет любой источник питания со стабильным выходным напряжением 12 В. Если же идет речь о боле мощной нагрузки, то тут уже придется немного «повозиться» с цифрами.

Мощность блока питания подбирается, отталкиваясь от максимальной длины и мощности потребления одного метра LED-ленты. Чтобы упростить задачу с расчетом мощности, предлагаем воспользоваться справочными данными в таблице ниже. Так как рассчитать блок питания для светодиодной ленты? Произвести расчет можно самостоятельно по формуле Pобщ. = Pотр. × L × 30%. В данной формуле Pотр. – потребляемая мощность 1 метра LED-ленты, L – полная длинна отрезка, 30% — запас мощности.

Пример расчета. Допустим, необходимо рассчитать мощность БП для трёхметрового отрезка светодиодной ленты SMD 3528 с плотностью LED-чипов 60 штук в 1 метре. Отрезок длиною в 1 метр потребляет 4,8 Вт, следовательно, 3 метра будут потреблять 14,4 Вт. Если приобрести блок питания близкой к расчетной мощности, то он будет работать на пределе и прослужит недолго. Поэтому полученный результат должен быть дополнительно увеличен минимум на 30%. В нашем случае получится 18,7 Вт, что соответствует ближайшему стандартному значению в 20 Ватт.

Средняя стоимость

Есть четыре основных определяющих момента, от которых зависит стоимость блока питания для светодиодной ленты:

  • мощность;
  • вариант исполнения;
  • наличие дополнительных функций;
  • производитель.

Сегодня, средняя стоимость устройства на 36 Вт в открытом исполнении – 400 р., в герметичном – 900 р. За аналогичную продукцию в 150 Вт придется заплатить около 800 р. и 3500 р. соответственно.

Полугерметичные блоки примерно на 30% дороже негерметичных. Причем наличие активного охлаждения в некоторых моделях не сильно влияет на цену (видимо из-за шума вентилятора).

Приведенные цены являются средними по России.

Полезные советы

Выбор источника питания светодиодной ленты на 12 вольт европейского бренда с мировым именем – это большой плюс, но дорого и не всегда оправдано. Китайские компании, известные во всем мире, выпускают вполне надёжные устройства по доступной цене. Для большинства случаев – это подходящий вариант по приемлемой стоимости. Совершать покупку лучше в местном магазине с гарантией или через интернет на одном из популярных магазинов. Не рекомендуется заказывать БП на 12 В напрямую из Китая. Такая экономия, как правило, обернется в лучшем случае низким качеством сборки.

Читайте так же

ledjournal.info

Ремонт блока питания для светодиодной ленты

Используя светодиодное освещение, многие радуются лишь до тех пор, пока оно исправно работает. Поломка блока питания светодиодной ленты может не только огорчить, но и ударить немного по карману. Сегодня мы рассмотрим ремонт блока питания для светодиодной ленты, типичные его неисправности и методики их устранения.

Ремонт блока питания для светодиодной ленты

Зачастую все дешевые китайские блоки питания для светодиодных лент выглядят примерно так. Стоит ли браться за ремонт такого блока? Стоит однозначно!

Как правило, если плата блока питания целая, и не превратилась в кусок обуглившегося радио-хлама, то ремонту такой блок подлежит.

Схема, блок питания для светодиодной ленты

Схемы в таких блоках почти всегда одинаковые, для наглядности можно пользоваться схемой изображенной ниже. Типичная схема, которая используется в подобных блоках питания.

Основные неисправности в этих блоках питания:

  1. Микросхема ШИМ контроллер — TL494. Аналог: МВ3759, IR3M02, М1114ЕУ, KA7500 и т.д.
  2. Конденсаторы С22, С23 – высыхают, вздуваются и т.д.
  3. Ключевые транзисторы Т10, Т11.
  4. Сдвоенный диод D33 и конденсаторы С30-С33.
  5. Остальные элементы выходит из строя крайне редко, но тоже не стоит упускать их из вида.

Для начала вскрываем наш блок и осматриваем предохранитель. Если он целый, подаем питание и измеряем напряжение на конденсаторах С22, С23. Оно должно быть порядка 310 В. Если напряжение такое, значит сетевой фильтр и выпрямители исправны.




Следующим этапом станет проверка ШИМ. У нашего блока это микросхема КА7500.

— на 12 выводе должно быть около 12-30 В. Если нет, проверяем дежурку. Если есть – проверяем микросхему.

—  на 14 выводе должно быть около +5 В.

Если нет, меняем микросхему. Если есть – проверяем микросхему осциллографом согласно схеме.

Как проверить TL494 без осциллографа?

Если нет осциллографа, рекомендуем взять заведомо рабочий блок питания, установить вместо микросхемы DIP панель, куда можно подключать проверяемые ШИМ контроллеры. Это единственный достоверный и вменяемый способ проверки TL494 без осциллографа.

Наша микросхема КА7500 после проверки, оказалась неисправной. Перед установкой нового ШИМ контроллера устанавливаем DIP панель.

На фото мы подготовили все для замены ШИМ.

Меняем ее на аналог TL494CN.

Следующим этапом станет небольшая модернизация блока. Если внимательно осмотреть сетевой фильтр есть место для установки варистора.

Устанавливаем варистор К275. Он будет защищать блок от скачков высокого напряжения. При коротком скачке – варистор поглощает энергию импульса, а при длительном – сопротивление варистора станет настолько малым, что сработает предохранитель и вся схема блока останется целой.

Блок перед финальным тестом.

После замены неисправных компонентов подключаем блок в сеть. Как видим блок прекрасно работает. Подстроечным резистором Р1 (возле зеленого светодиода) можно точно выставить выходное напряжение на блоке питание. Диапазон корректировки лежит в пределах от 11,65 В. до 13,25 В.

Как видим все работает исправно, ремонт блока питания для светодиодной ленты окончен. Учитывая, что в блоке отсутствует активная система охлаждения, рационально установить на крышку блока дополнительный кулер, закрытый сеткой в виде гриля.



Важно! При ремонте блока многие его компоненты находятся под опасным для жизни напряжением. Не стоит проводить манипуляции без достаточных знаний и навыков!

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

diodnik.com

Блок питания 12 В для светодиодной ленты: виды, модели, цены

Светодиодное освещение широко используется в быту. Оно актуально для подсветки отдельных поверхностей либо как дополнительный или основной источник света. Чтобы освещение было стабильным, а установленные изделия прослужили как можно дольше, следует правильно подобрать блок питания 12 В для светодиодной ленты. Грамотный выбор позволит избежать преждевременного снижения качества свечения и позволит защитить изделие от перепадов напряжения.

Блок питания – главное условие для длительной службы светодиодной ленты

Содержание статьи

Назначение блока питания для светодиодной ленты

Прежде чем выбрать светодиодные ленты с целью оформления интерьера, следует ознакомиться с особенностями эксплуатации подобных изделий. Например невозможно прямое подключение к розетке на 220 В, так как изначально они рассчитаны на 12 В. Нарушение данного правила приведет к выходу ленты из строя.

Блок питания поможет снизить напряжение до 12 В

Чтобы не допустить перегорания ламп, требуется напряжение в источнике питания понизить с 220 В до нужного значения. Реализовать это можно с помощью блока питания 12 В. Для светодиодной ленты 12 В он является необходимым элементом, без которого невозможно подключение изделия к системе электроснабжения.

Внимание! Наибольшее распространение получили светодиодные ленты на 12 В, однако в продаже можно найти модели на 24 В.

Производители предлагают блоки на 24 В

Достоинства и недостатки блоков питания 12 В

Блок питания обладает рядом неоспоримых преимуществ:

  • Повышает электробезопасность при эксплуатации светодиодной ленты;
  • Увеличивает срок службы изделия;
  • Снижают потребляемое напряжение до требуемого уровня;
  • Позволяет стабилизировать нагрузку на лампы.
С блоком питания светодиодная лента прослужит дольше

К недостаткам подобных устройств следует отнести затраты на их приобретение, а также необходимость декорирования в процессе выполнения монтажных работ. Приходится рассматривать различные варианты расположения блока питания относительно ленты, позволяющие спрятать прибор от окружающих.

После подключения блок питания надо будет спрятать

Виды блоков питания 12 В

Производители предлагают готовые приборы с различными вариантами исполнения. В зависимости от уровня защиты от атмосферных осадков устройства могут быть:

  • Герметичными, допускающими эксплуатацию в условиях повышенной влажности, включая открытый воздух. Способен хорошо отводить тепло и не боится неблагоприятных природных факторов;
  • Полугерметичными. Универсальный вариант, которые может эксплуатироваться внутри и снаружи здания. Имеет степень защиты IP54;
  • Негерметичными, которые могут эксплуатироваться в сухих помещениях.
Блоки питания представлены широким модельным рядом

Широкий модельный ряд позволяет подобрать блок питания с потребляемой мощностью 12-800 Вт, рассчитанный на ток 1-66 А. Есть изделия с активным и пассивным охлаждением. В первом случае прибор комплектуется встроенным вентиляторов, который, обеспечивая необходимый уровень теплоотвода, способен создавать некоторый шум в процессе эксплуатации.

Активное охлаждение гарантирует своевременный отвод тепла

Блоки питания для светодиодных лент 12 вольт могут быть в герметичном корпусе из:

  • Пластика. Такие модели отличаются компактностью, герметичностью, небольшим весом и компактными размерами. В то же время для них характерен плохой теплообмен и ограниченный выбор мощности. Максимальная мощность не превышает 100 Вт;
Пластиковый корпус – лучшее решение для эксплуатации в бытуКорпус из алюминия – надежный выбор
  • Других металлов. Приборы изготавливаются с перфорацией и контактными площадками. Их можно устанавливать в сухих помещения, выделяя закрытые места для снижения количества попадающей внутрь пыли.
Через перфорацию внутрь прибора легко попадает пыль

Как рассчитать блок питания для светодиодной ленты своими руками

Чтобы блок питания работал стабильно, необходимо заранее правильно рассчитать его мощность. Для расчета потребует знание номинального напряжения и мощности, которую будет потреблять один метр светодиодной ленты Pм. Эти показатели индивидуальны и зависят от того, какими характеристиками обладают светодиоды, входящие в состав светодиодной ленты, и их количество на погонный метр, а также протяженности самого изделия (L).

Как рассчитать блок питания для светодиодной ленты? В следующей последовательности:

  • Находим общую нагрузку, умножив мощность погонного метра светодиодной ленты на ее длину: Pобщ = L × Pм. Например, если мощность погонного метра составляет 15 Ватт, то пять метров ленты будет потреблять 5×15 = 75 Ватт;
  • Полученное значение умножаем на коэффициент запаса kз, который численно равен 1,2…1,3: Pбп = kз×Pобщ = 1,2×75 = 90 Вт. Коэффициент запаса позволит избежать перегрева блока питания в процессе эксплуатации. Прибор выбираем с мощностью, которая больше расчетного значения.

Внимание! При расчете мощности блока питания следует учесть мощность RGB контроллера, входящего в схему подключения. Данное значение, как правило, не превышает 5 Вт.

Характеристики контролера следует учитывать при расчете мощности

Если мощность погонного метра светодиодной ленты неизвестна, ее можно рассчитать самостоятельно. Для этого надо точно знать, сколько и каких светодиодов содержится в одном погонном метре. Пусть это будет 30 штук SMD 5050, каждый из которых рассчитан на силу тока 0,02 А. В таком случае суммарное значение потребляемого тока будет равно 30×0,02 А = 0,6 А. Отсюда мощность погонного метра светодиодной ленты равна 0,6 А×12 В = 7,2 Вт.

Подключение блока питания к светодиодной ленте своими руками

Монтаж подсветки в конкретном помещении начинается после того, как светодиодная лента будет подключена к блоку питания. Сделать это можно различными способами, каждый из которых имеет свои отличительные особенности и преимущества. Если подключение светодиодной ленты к блоку питания выполнено правильно, прибор сможет обеспечить работоспособность сразу нескольких подсветок.

Блок питания к светодиодной ленте должен быть подключен в точном соответствии со схемой

Прежде чем разобраться с порядком подсоединения блока питания, предлагаем познакомиться с условным обозначением на устройстве и светодиодной ленте:

Параллельное подключение

Данная схема актуальна, если требуемая для освещения превышает 5 метров. Последовательное соединение невозможно, так как нагрузка на токоведущие дорожки превысит допустимое значение, и подсветка выйдет из строя. Также в процессе эксплуатации будет иметь место неравномерное свечение. В этом случае изделия подключают параллельно:

ФотоОписание работ
Каждый отрезок ленты подключается к шине, с подходящим размером поперечного сечения (1,5 см²). Для подсоединения светодиодной ленты к шине можно использовать провода меньшего сечения (0,75 см²).
К источнику питания будут подключаться не светодиодные ленты, а шины.
После проверки правильности соединения, провода следует подключить к соответствующим клеммам на источнике питания.

Последовательное подключение

Если длина подключаемого изделие менее 5 метров, к параллельной схеме подключения прибегать необязательно. Подсоединить блок питания к светодиодной ленте в этом случае можно следующим образом:

  • Подключаем сетевой шнур к соответствующим клеммам на приборе. Как правило, «фазе» и «нолю» соответствуют провода синего и коричневого цвета, а заземлению – желто-зеленый. При отсутствии «земли» данная клемма остается незанятой;
  • Подключаем ленту к соответствующим схемам;
  • Проверяем работоспособность системы освещения.

Внимание! Отсутствие провода заземления нарушает требование к уровню безопасности монтируемой системы освещения.

Подсоединение элементов выполняют в соответствии с выбранной схемой

Как сделать блок питания для светодиодной ленты 12 В своими руками

Не всегда удается приобрести подходящую модель блока питания на 12 В. В таком случае прибор можно изготовить своими руками:

Внимание! Самодельный блок питания для светодиодов имеет ограничения по силе тока. В приведенном примере 1 А. Превышать данное значение запрещено.

Вместо блока питания от телефона можно использовать преобразователь от компьютера или другой техники. Трансформатор для светодиодной ленты 12 вольт может оказаться не лучшим выбором, так как их параметры часто превосходят требуемые в два и более раза. Это приведет к тому, что в процессе эксплуатации такой прибор будет постоянно перегреваться. Дополнительное охлаждение не позволит справиться с возникшей проблемой. Именно поэтому при наличии выбора лучше отдать предпочтение импульсному блоку питания.

Ремонт блока питания 12 В

После некоторого периода эксплуатации освещение может перестать работать. Не всегда причиной отказа может стать перегорание светодиодной ленты: из строя может выйти блок питания. Существует множество причин, способных вызвать поломку преобразователя:

  • Длительное нахождение в условиях повышенной влажности, если изначально прибор на такие условия работы не рассчитан;
  • Скопление пыли и грязи внутри устройства;
  • Некачественная сборка прибора либо использование некачественных деталей при сборке изделия;
  • Нарушение условий эксплуатации из-за несоблюдения требований производителя;
  • Изначально неправильный расчет показателей. Нередко после предварительных расчетов значения мощности некоторые пользователи не добавляют 20-30% к требуемому значению, а потому блок работает на пределе возможностей.

Внимание! Прежде чем приступить к ремонтным работам, следует точно определить причину отказа блока питания.

О перегорании устройства свидетельствуют следующие признаки:

  • Характерный горелый запах, усиливающий после вскрытия корпуса;
  • Присутствие почерневших, вздувшихся или обгоревших деталей. Чаще всего вздуваются конденсаторы;
  • Наблюдается обрыв дорожек и контактов между элементами электросхемы.

Внимание! Обнаружив дыру в перегоревшей плате или значительное повреждение отдельных деталей, откажитесь от ремонта: он будет нерентабелен.

При наличии нескольких поврежденных деталей для ремонта устройства будет достаточно произвести их замену. Для этого потребуется схема работы преобразователя, хотя чаще всего у таких приборов типовая схема, а причиной отказа может быть перегорание транзисторов, конденсаторов либо сдвоенного диода. Остальные детали сгорают редко.

Схема работы преобразователя поможет определить последовательность подключения элементов

Диагностику неполадок можно выполнить в следующей последовательности:

  • Открыв корпус, проверяем работоспособность предохранителя. Если он работает, контролируем напряжение на конденсаторах (С22, С23). Они в это время должны находиться под напряжением. О его работоспособности свидетельствует значение около 310 В;
  • Проводим диагностику ШИМ;
  • Контролируем напряжение на выходе и проверяем работоспособность микросхемы с помощью осциллографа.

Статья по теме:

Грамотно установленная светодиодная подсветка под шкафы для кухни поможет облегчить приготовление пищи. Какие светильники использовать, где разместить приборы и как их правильно смонтировать – читайте в материале нашего портала.

Где купить блоки питания для светодиодной ленты 12 В: цены на популярные модели

Чтобы приобрести современную модель по обоснованной цене, стоит заранее ознакомиться с предложениями ведущих производителей. Зная отличительные особенности наиболее популярных моделей, будет проще купить блок питания для светодиодной ленты, отвечающий всем необходимым требованиям, включая условия будущей эксплуатации. Предлагаем ознакомиться со средними расценками:

Таким образом, зная, как подобрать блок питания, несложно сделать правильный выбор. Правильный подбор технических характеристики позволит увеличить срок службы светодиодной ленты, обеспечив стабильное свечение во всех точках.

Предыдущая

ОсвещениеКак сэкономить на качестве: розетки и выключатели, лучшие бренды производителей

Следующая

ОсвещениеПрактические советы, как повесить люстру на натяжной потолок

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Блок питания для светодиодной ленты 12в своими руками – Блок питания для светодиодной ленты своими руками

Отправить ответ

avatar
  Подписаться
Уведомление о
