Автоматика для распашных ворот с открытием наружу

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

  1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
  2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
  3. Надежная фиксация приводом.
  4. Возможность подсветки придомовой территории.
  5. Надежность, долговечность и бесшумная работа устройства.
  6. Дополнительная безопасность, достигаемая за счет блокировки створок.
  7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

  • Toona;
  • Wingo;
  • Hyppo;
  • PopKCE.

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Приводы

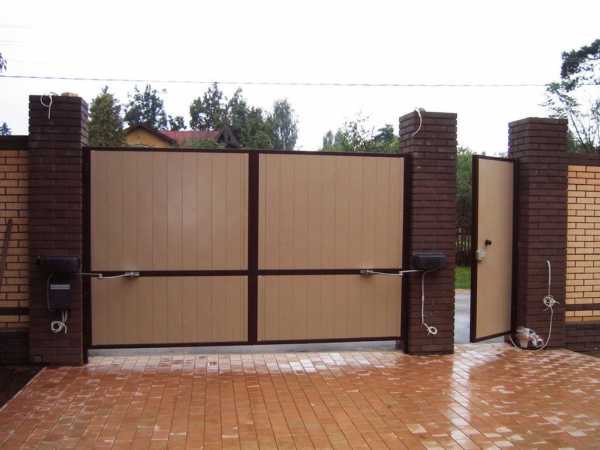

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

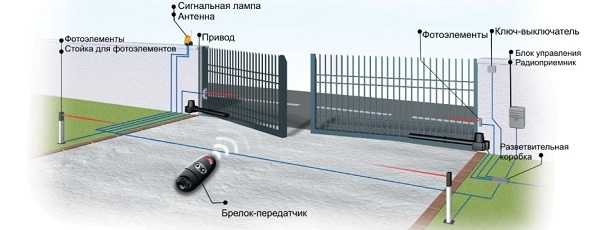

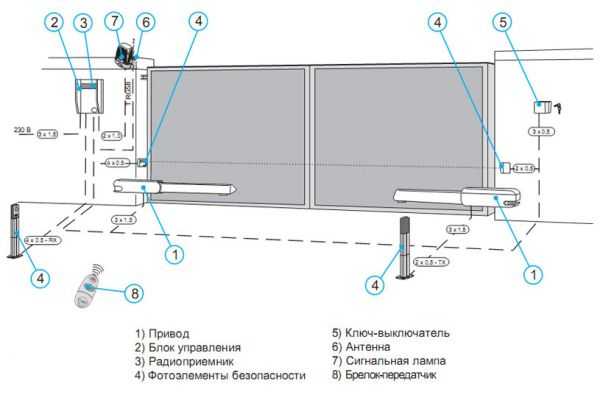

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:

  1. тип ворот;
  2. ширина створок;
  3. общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся:

  • Кирпичи;
  • Электроды;
  • Профтрубы Ø 40 х 30 мм и 60 х 30;
  • Арматура диаметром 14 мм;
  • Песчано-цементный раствор со щебнем;
  • Швеллер или профтруба 100 х 100 мм;
  • Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

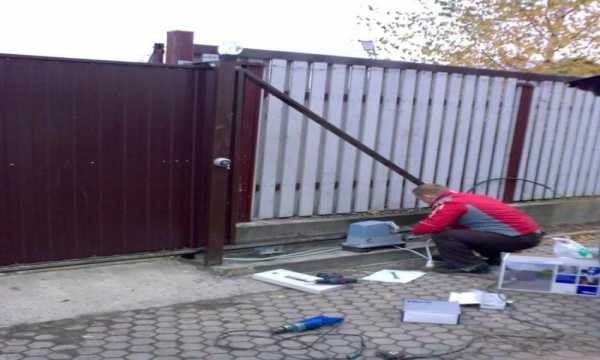

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

  • Дрель;
  • Рулетка;
  • Молоток;
  • Изолента;
  • Шуруповёрт;
  • Плоскогубцы.

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

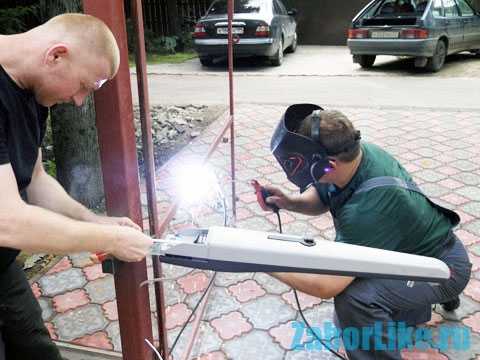

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

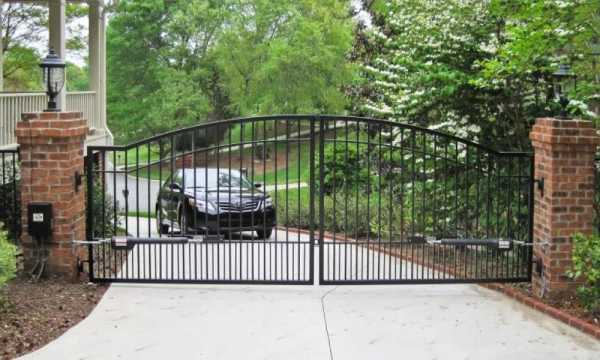

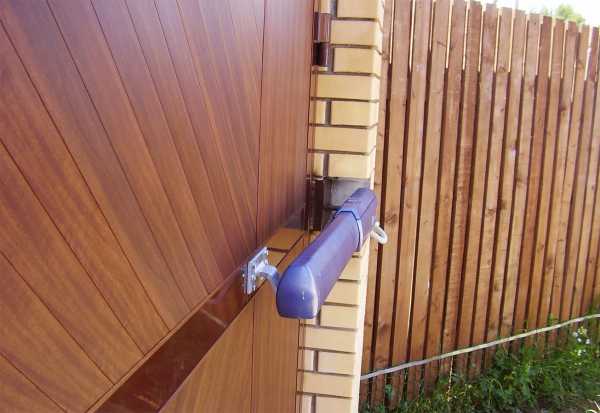

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

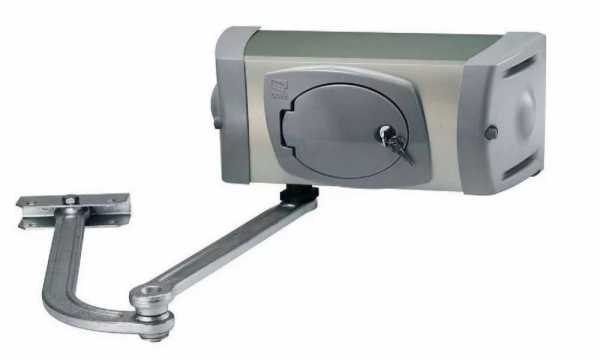

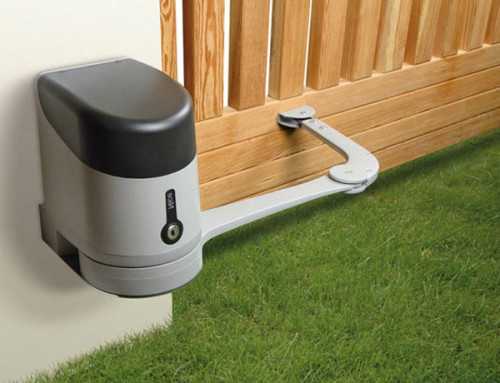

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.



zaborlike.ru

Автоматики для распашных ворот: варианты установки


Автоматика для распашных ворот в последнее время является одной из самых популярных на рынке автоматических систем, применяемых в быту. Связанно это с развитием индивидуального жилищного строительства в некоторых регионах нашей страны. Кроме того, весьма часто такие системы очень часто устанавливаются на коммерческих и промышленных объектах, так как имеют большие плюсы в своей конструкции.

Плюсы и минусы автоматических ворот

Автоматика для ворот распашного типа имеет перед иными системами следующие преимущества:

  1. Возможность установки на ограниченных площадях. Достигается это за счёт особой конструкции подобной автоматики, которая не препятствует въезду и выезду автотранспорта, используя самые минимальные площади перед воротами. При этом сами ворота могут занимать достаточно обширную территорию.
  2. Относительно низкая цена по сравнению с системами других типов.
  3. Наличие двух вариантов открытия: наружу или внутрь.
  4. Широкий вариант выбора технической «начинки», учитывающей все нюансы конструкции тех или иных типов зданий.

Однако, наряду с существенными плюсами, автоматика для ворот такого типа имеет и некоторые минусы. Это:

  1. Достаточно устаревшая конструкция.
  2. Наличие такого явления как провисание. Для борьбы с ним приходится постоянно вести технический контроль за столбами и петлями ворот. Если этого не делать, они будут цепляться за землю, что приведёт к отказу автоматического привода.
  3. Маленький срок службы подобный системы запирания.

Как видим, основные их недостатки связанны с ненадёжностью такого элемента конструкции, как столбы, на которые ворота и навешиваются. Это обстоятельство требует производства работ по их усилению, что ведёт к дополнительным тратам. Однако автоматика для откатных ворот также несовершенна, так как требует обустройства платформы с фундаментом, ролики, а также несущую балку. Стоимость проведения подобных работ значительно превышает стоимость укрепления столбов и петель распашных ворот.

Автоматика для секционных ворот она требует обустройства ворот специальной конструкцией, и её нельзя использовать на неподготовленных площадках. Системы же распашного типа позволяют автоматизировать практически все двери на участке, так как большинство из них как раз является распашными.

Кроме того, описываемый тип устройств для открывания-закрывания позволяет использовать любой отделочный и декоративный материал для ворот. Это может быть кованый металл, металлопрофиль, сэндвич-панели и т.д. В результате вы получите оригинальный и надёжный декоративный элемент подчёркивающий дизайн вашего строения или земельного участка.

Виды современной автоматики

Автоматика на ворота данного типа делится на:

  • линейную;
  • рычажную;
  • подземную.

Каждая из них рассчитана на свои размеры створок, собственные условия установки, а также оптимальную температуру воздуха, необходимую для открывания- закрывания ворот.

Наиболее распространённый тип – линейный. Здесь система открывания может стоять как внизу, так вверху или центре створок, согласно пожеланию хозяина. Для её работы использован червячный редуктор, работающий вместе с электродвигателем от блока. Питается он от переменного тока 24 В, или переменного 230 В.

Подобный вариант автоматизация процесса открывания створок ворот имеет тот несомненный плюс, что стоит он относительно недорого, при этом для монтажа подобной системы нужны будут очень узкие столбики, что экономит пространство на участке.

Важным его достоинством считается замедленный ход в конце цикла открывания-закрывания. Это позволяет всю систему как можно дольше сохранять в работоспособном состоянии. Кроме того, подобная конструкция в случае отключения электрического тока может быть достаточно легко открыта вручную.

Этим способом может быть смонтирована автоматика для распашных ворот с открытием наружу и внутрь, но при этом градус их открытия ограничен и составляет 90º. Это довольно-таки существенный минус, так как в этом случае весьма значительно сужается проезд автотранспорта через ворота.

Также стоит помнить о том, что червячный привод рассчитан на створки максимальным весом в 600 кг, при этом максимальная её ширина будет равняться 3 м. Если же вам нужно будет использовать более массивные конструкции, то электромотор придётся заменить на гидравлический привод.

Автоматика для распашных наружу ворот, открываемых рычажным приводом, считается второй по распространённости. Дело в том, что она стоит недорого и идеально приспособлена для самостоятельной установки. Весит такой привод всего лишь 13.5 кг.

В отличии от иных систем, рычажный привод работает по принципу независимого хода рычагов и не нуждается в устройствах замедления, как в системах червячного типа. В результате резко удлиняется срок службы этого вида автоматики, а створки ворот могут раскрываться на 120 º.

Стоит отметить, что подобные конструкции устанавливаются исключительно на широкие колонны. При этом рычажный привод годен только для монолитных ворот и вес их створки не должен превышать 600 кг.

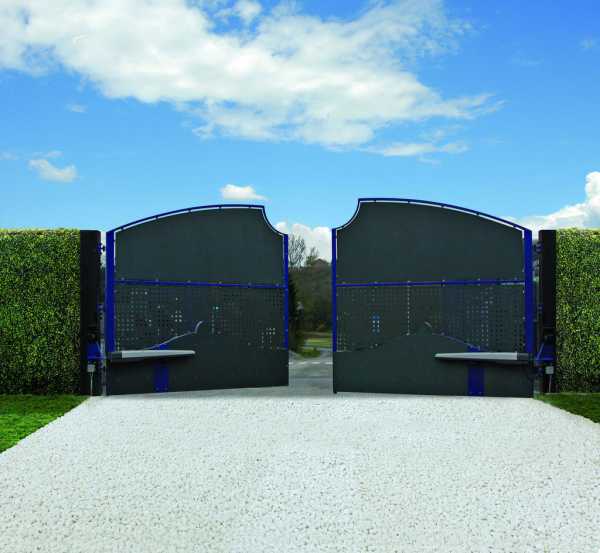

Подземный вариант привода

Отдельно стоит поговорить о подземном варианте привода. Дело в том, что такая автоматика для ворот считается последним словом техники в распашных системах. Кроме того, она является скрытой и поэтому абсолютно никак не портит внешний вид как прилегающего участка, так и самих створок.

Для защиты от ржавчины такой вариант привода монтируется в полностью защищённый короб, находящийся на одном уровне с проезжей частью прямо под петлями створок. В результате работа этого механизма будет практически полностью скрыта от посторонних глаз.

Вторым плюсом такого устройства является широкий угол открытия створок. Он составляет 110 º, а если в комплекте произвести некоторые технические изменения, то эта цифра возрастёт до 360 º. При этом такой механизм работает исключительно тихо и плавно, а сам он максимально защищён.

Так как это самая современная система, то никаких особенных недочётов в её конструкции нет. Специалисты в строительном деле при этом отмечают, что максимальный вес створки здесь может составлять 900 кг, а возможная её ширина – 5 м. При этом монтаж такой автоматики лучше всего будет поручить профессионалам, несмотря на относительную простоту этого процесса. Дело в том, что только профессиональный монтажник сможет смонтировать автоматику таких ворот так, чтобы они максимально подходили к дизайну того или иного участка или помещения.

Основные производители и торговые марки

Автоматика для ворот продаётся обычно уже готовым комплектом, при этом на рынке сегодня можно обнаружить огромный выбор таких устройств. Однако в целом россияне предпочитают продукцию итальянских производителей. Дело в том, что именно в этой стране наиболее развиты традиции установки дистанционных систем открытия и закрытия ворот, поэтому и продукция итальянцев самая качественная в мире.

При этом, выбирая того или иного производителя, лучше всего изучить отзывы о нём в интернете. Дело в том, что каждая компания, выпускающая данные системы, специализируется только на одном направлении, которое и стоит иметь в виду при обустройстве вашего дома.

В настоящее время наиболее востребованны следующие бренды:

Эти торговые марки давно показали свою эффективность и качество, поэтому имеет смысл при приобретении комплекта автоматики ориентироваться на них. Что же касается конкретных марок, то, например, системы Найс предназначены для эксплуатации на промышленных объектах. Для этого на них используются мощные электромоторы.

Такие приводы отлично проявляют себя с точки зрения простоты обслуживания и долговечности. Наиболее распространены следующие их серии:

  • Wingo;
  • PopKCE;
  • Toona;
  • Hyppo.

Если же вам понадобиться обустроить территорию на частном объекте, до ля этого можно использовать полупрофессиональные системы Faac. Они поставляются полностью готовыми, поэтому идеально подходят при самостоятельном монтаже.

В то же случае, когда вам необходимо сэкономить, и денежный вопрос стоит на первом месте, то можно приобрести комплект производства любой компании из Китая. Несмотря на то, что это бюджетное решение, оно может быть для вас вполне походящим, так как компании из КНР в последнее время значительно подняли качество выпускаемой ими продукции, а её стоимость самая низкая на рынке.

А вот для эксплуатации в зимнее время лучше всего приобрести отечественное оборудование, например, компании Алютех, работающей под торговой маркой An-Motors. Дело в том, что отечественный производитель выпускает только те системы, которые адаптированы для работы в суровых российских условиях. Их качественная работа гарантирована множественными тестами и контрольными измерениями, производимыми в процессе выпуска такой продукции.

Самостоятельный монтаж автоматики

Для того чтобы самостоятельно смонтировать систему автоматического открывания, необходимо проверить, насколько исправно работают створки ворот. Если они не открываются или открываются с трудом, необходимо будет их отремонтировать.

После того, как вы удостоверились в том, что они отлично работают, вам потребуется приготовить следующие инструменты:

  • шуруповёрта;
  • дрели;
  • рулетки;
  • молотк, плоскогубцы, металлические изделия.

Подобрав необходимый инструмент, стоит обратить внимание на вид и состояние опорных колонн. Так, например, для линейного привода понадобиться расстояние от края столба в 150 мм и меньше. Данный вид привода самый популярный и доступный для использования ворот распашного типа. Во всех иных случаях имеет смысл выбрать тип привода рычажной.

Разобравшись с приводом, стоит начать непосредственно монтаж автоматики. Согласно инструкции данный процесс необходимо производить поэтапно, не отклоняясь от неё. Так, например, необходимо очень точно выверить место установки основания привода. Если такое основание бетонное или же кирпичное, его придётся дополнительно укрепить.

Опытные специалисты в области строительства советуют для начала эксплуатации линейного привода сохранить примерно 1 см запаса хода его штока. После того как этот запас установлен, необходимо отрегулировать плавность хода всего механизма. Если створки ворот двигаются плавно, стоит заняться регулировкой упоров или же специальной автоматикой с концевыми выключателями. Она должна останавливать створки при слишком быстром движении.

После того как автоматика будет смонтирована, её необходимо будет подключить к электричеству. После того, как система будет включена, нужно будет окончательно отрегулировать время работы створок, а также оснастить всю конструкцию фотоэлементами и сигнальными лампами. Обычно все системы автоматического открывания дверей комплектуются дополнительной резервной кнопкой для того, чтобы в случае необходимости можно было открыть ворота без использования пульта дистанционного управления.

Выбор компании для монтажа автоматики ворот

Если вы не желаете самостоятельно устанавливать автоматику на дверные системы, или у вас нет опыта для того, чтобы самостоятельно это сделать, имеет смысл привлечь для проведения данных работ специалистов. При этом лучше всего будет обратиться в ту компанию, которая поставляет автоматику, так как её специалисты будут иметь необходимый опыт и знания для производства подобного рода работ.

Лучше всего ориентироваться при выборе не на дешевизну производимых работ, а на отзывы по работе специалистов.

Некоторые компании прилагают к комплекту своей продукции обучающий видеодиск. Такой диск содержит все этапы проведения монтажных работ. В том же случае, когда вы не поняли такой видеоподсказки, вам может оказать помощь специалист круглосуточной горячей линии, что позволит вам самостоятельно выполнить всю работу, не привлекая к участию в ней специалистов. При отсутствии навыков монтажа электрического и механического оборудования лучшим вариантом будет привлечение к проведению монтажных работ высококвалифицированных специалистов, которые обеспечат качественный монтаж и дадут гарантию на определенный срок эксплуатации.

Присоединяйтесь к обсуждению!

Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼

koffkindom.ru

Автоматика для распашных ворот с открытием наружу

Автоматика для распашных ворот и ее виды

Продуктом достигшими высот технологического прогресса стали автоматические системы для ворот. Простота и эффективность этого оборудования существенно облегчила жизнь человека в быту и на производстве. Современная автоматика для распашных ворот проста и удобна в эксплуатации. Долговечность и практичность, безопасность и экономия времени — это составляющие делающие объект привлекательным и показывающие его лицо. Популярность автоматических систем неизменна.

Распашные ворота и виды приводов

Линейные приводы систем автоматики ворот подразделяются на электромеханический и гидравлический тип. Особая популярность линейных приводов связана с простотой конструкции и надежностью. Низкая стоимость с возможностями монтирования на узких стойках.
Линейный механизм перемещает створки ворот в любом направлении (внутрь/наружу) на угол 90° градусов. Функционирует линейный привод простым способом. Двигатель с помощью редуктора вращает червячный винт, связанный с направляющей гайкой. Перемещение гайки позволяет эффективно открывать и закрывать плоскости створок.
Автоматика гидравлических устройств также проста. Электродвигатель вращает шестерни в насосе, которые осуществляют нагнетание масла в полости гидроцилиндра. Посредством созданного давления масла обеспечивается перемещение штока.
Рычажные механизмы очень плавно могут манипулировать перемещением створок. Необходимость замедлять движение в конечных положениях отпадает благодаря конструктивным особенностям. Основным механизмом является моторедуктор представляющий собой электродвигатель, совмещенный с редуктором. Моторедуктор устанавливается на неподвижной стойке ворот и посредством рычага, закрепленного на створке, управляет перемещением.
Подземные приводы монтируются в области столбов. На поверхность конструкция не выступает. Доступ к оборудованию возможен благодаря оборудованному монтажному месту. Створки ворот способны разворачиваться на угол до 180° градусов. Чаще всего подземная конструкция используется по индивидуальным заказам для сохранения внешнего вида ворот и более удобной эксплуатации в особых условиях.

Комплект автоматики для распашных ворот

Комплект автоматики состоит из следующих компонентов:

  • Правосторонний привод
  • Левосторонний привод
  • Концевые выключатели
  • Панель управления
  • Блок приемника
  • Пульт дистанционного управления
  • Антенное устройство
  • Набор фотоэлементов
  • Сигнальные индикаторы

Автоматика для открывания распашных ворот наружу

Ассортимент разнообразных групп автоматики позволяет пользователям оптимально подобрать подходящую систему автоматики. В особых случаях можно воспользоваться комплексным решением автоматизации ворот. Распашные ворота, открывающиеся наружу, как правило, используют линейную автоматику. Целесообразность ее использования обусловлена простотой монтажа и надежностью. Электропривод монтируется внутри проема и занимает не более 150 мм с каждой стороны. В данной конструкции необязательно использование концевых выключателей — достаточно сделать упоры.

Автоматика для распашных ворот CAME

Автоматика CAME постоянно совершенствуется. Мощность, надежность и долговечность этой автоматики позволили занять ей основные позиции среди аналогов. Электромеханический привод отличается высокими эксплуатационными параметрами. Сезонные изменения климата не создают для автоматики Came проблем. Специальные смазочные компоненты гарантируют долгосрочную безотказную эксплуатацию. Ассортимент продукции достаточно широк и удовлетворяет любого потребителя. При временном отключении электроэнергии воротами можно управлять вручную. Для этого имеется специальный ключ.

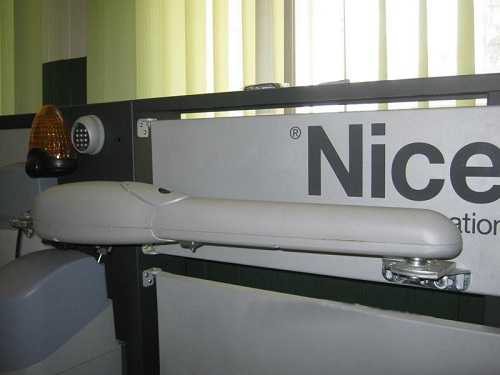

Автоматика для распашных ворот Nice

Итальянская марка Nice представляет линейные (Wingo), рычажные (Walky) и подземные (Metro) типы автоматики приводов. Обилие групп позволяет наиболее выгодным образом подобрать оптимальный вариант. Имеется самоблокировка. Третье поколение имеет наилучшие качественные показатели и долговечность. Двойная конструкция алюминиевого корпуса имеет повышенную устойчивость к воздействию внешних факторов.

Монтаж автоматики для распашных ворот

Перед проведением работ следует проверить и отрегулировать ход ворот. Основные монтажные работы сводятся к грамотной установке 2-х приводов. Сложная автоматика для распашных ворот потребует скрупулезного отношения и определенных знаний. Монтаж блока автоматики можно осуществить в любом удобном месте. Подключение двигателей производится в соответствии с инструкцией. Наличие концевых выключателей потребует их регулировки. При наличии упоров потребуется отрегулировать режимы времени и усилия. Для безопасности монтируются фотоэлементы и визуальные индикаторы.

Видео монтажа автоматики для распашных ворот

Автоматические распашные ворота своими руками

Благодаря современным технологиям постоянно появляются новые возможности и приспособления, делающие нашу жизнь легче и проще. Сюда следует отнести и распашные автоматические ворота.

Эта конструкция достаточно проста, именно ее можно сделать своими руками. Сама установка распашных ворот. имеющих автоматический механизм, не отличается от обычных. Главное – это правильно установить качественную автоматику. Покупая такой механизм, лучше всего обращать внимание на известных производителей.

Тогда будет намного проще найти дополнительные детали, произвести их замену и прочее. Перед непосредственной разработкой и установкой ворот своими руками необходимо купить автоматический механизм.

Как правильно выбрать автоматику

Следует помнить, что на работу автоматического распашного устройства влияет несколько факторов:

  1. Площадь и вес створок;
  2. Интенсивность открывания;
  3. Легкость хода створок.

Для того чтобы автоматический механизм работал долго, необходимо внимательно рассмотреть каждую из этих трех характеристик и подобрать такой комплект, который бы отлично подойти к предназначению распашных ворот.

Площадь и вес створок

Эти два параметра очень связаны между собой. На привод и створку постоянно идет ветровая нагрузка. Если поставить своими руками комплект автоматики, которая рассчитана на 100 кг, но при этом не учесть площадь ворот, то есть большая вероятность того, что при сильных порывах ветра они просто разлетятся в разные стороны.

Именно поэтому необходимо провести достаточно простые расчеты. Для этого нужно знать приблизительную ветровую нагрузку местности. Допустим, этот показатель составляет 50 кг/м. Тогда на ворота из обычного профнастила размером в 2х2 м ветровая нагрузка будет 2х2х50 = 200 кг. К этому значению прибавить фактический вес створки в 100 кг – и выходит 300 кг.

Таким образом, для таких распашных ворот нужно устанавливать привод, который рассчитан на вес от 400 до 800 кг. Тогда есть большая вероятность, что эта конструкция будет служить долго, привод не потеряет своих возможностей, и всевозможные ухудшения погодных условий ей не страшны.

Интенсивность открывания

Данный показатель также является очень важным. Его выражают в процентах, он показывает время работы за один час. Измерить эту характеристику, которую имеет комплект автоматики, также достаточно просто. Допустим, что ворота открываются и закрываются по 20 секунд. Если автоматический механизм имеет показатель в 30 %, то в течение часа он может открываться 18 минут, то есть 1080 секунд (60*30%). Если на открытие и закрытие ворот необходимо 40 секунд, то в течение часа этот механизм способен пропустить 27 машин (1080/40). Для дома этот показатель более чем хорош. А вот для установки на каком-то предприятии или же в корпоративном гараже его будет недостаточно.

Лёгкость хода створок ворот

Этот параметр зависит от различных погодных условий и от правильности установки петель на столбах. Именно поэтому лучше всего выбирать привод, который имеет запас мощности. В противном случае, в зимние холода привод не сможет исполнять поставленных заданий, и нужно будет открывать ворота своими руками.

Определившись с главными характеристиками автоматики, можно с легкостью выбрать необходимый комплект и приступить к сооружению распашных ворот своими руками. На сегодняшний день установить автоматику можно в три разных способа. Рассмотрим каждый из них.

Распашные ворота, открывающиеся наружу

Автоматические распашные ворота очень удобны и привычны для обычного человека, ведь занимают всего по 15 см с каждой стороны. Следует отметить, что такой тип в некоторых странах запрещен для установки законодательством.

Итак, процесс работы начинается из изготовления столбов. В основном принято использовать кирпичные столбы. В центр такого столба необходимо установить трубу, размером 10х10 см. Потом к трубе приваривают арматуру и выводят три закладные, на которые потом крепится профильная труба. Как раз к ней и привариваются петли ворот. Каркас необходимо сделать своими руками из трубы размером 50х50 или 60х30 и трубой внутри в 40х30 мм. Как раз к ней и будет впоследствии устанавливаться профнастил.

Также нужно взять металлическую трубу размером 40х20 мм и приварить посредине большой трубы. Это позволит сделать процесс зашивки профнастилом легче и проще. После сварки всех элементов можно приступать к их покраске. Когда краска высохла, тогда нужно установить ворота на петли. Когда все уже практически готово, можно устанавливать автоматический механизм. На сегодняшний день купить необходимый комплект автоматики достаточно просто. Его предлагают практически в каждом строительном магазине. В такой комплект в основном входят следующие элементы:

  1. Самозапирающийся привод правосторонний;
  2. Самозапирающийся привод левосторонний;
  3. Блок управления воротами — это наличие платы управления и трансформатора в одном корпусе;
  4. Комплект фотоэлементов. Сюда нужно отнести и пульт дистанционного управления, приемник, передатчик и другие фотоэлементы;
  5. Дополнительные элементы, среди которых комплект необходимых болтов и гаек, ключи для аварийной разблокировки;
  6. Набор крепежных пластин.

Имея такой комплект автоматики, установить ее на ворота своими руками не составит труда. Важно только соблюдать все советы и размеры, которые имеет конкретный автоматический механизм.

Установка автоматики на распашные ворота, открывающиеся наружу

В первую очередь нужно приварить два кронштейна – первый — к трубе каркаса, второй — на закладную столба. Очень важно соблюдать те размеры, которые имеет комплект автоматики. В противном случае автоматические распашные ворота своими руками не будут открываться, или же прослужат недолго и некачественно.

Следует знать, что данный тип самый распространенный и имеет ряд ограничений. Сюда в первую очередь относится расстояние от края столба до центра петли. Оно не должно быть более 60 мм. Столбы в этом варианте устанавливаются так же, как и в предыдущем способе. Потом из столба необходимо вывести три закладные. Именно на них нужно установить трубу в 60х30 мм для последующего крепления петлей. Очень важно, чтобы расстояние между краями столбов и закладными было не менее 6-10 см. После этого в крайних точках открывания и закрывания привариваются своими руками упоры. Такими упорами могут быть и уголок, и арматура.

Следует обратить внимание на то, что в центре проезжей части упор достаточно сделать небольшой, всего в 3-4 см, а вот на ворота сделать основательный упор. Выводить закладные необходимо так же, как и при открывании наружу. Только вот расстояние теперь должно быть 10 см от края столба. Установка автоматики на распашные ворота, которые открываются внутрь, ничем не отличается от автоматического комплекта для тех ворот, которые открываются наружу. Таким образом, легко и просто можно своими руками установить прекрасные распашные ворота для гаража или для дома с автоматическим приводом, и долгие годы наслаждаться их превосходной работой.

Автоматика для распашных ворот с открытием наружу как способ облегчения эксплуатации входной группы

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

  1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
  2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
  3. Надежная фиксация приводом.
  4. Возможность подсветки придомовой территории.
  5. Надежность, долговечность и бесшумная работа устройства.
  6. Дополнительная безопасность, достигаемая за счет блокировки створок.
  7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как :

  1. тип ворот;
  2. ширина створок;
  3. общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся :

  • Кирпичи;
  • Электроды;
  • Профтрубы Ø 40 х 30 мм и 60 х 30;
  • Арматура диаметром 14 мм;
  • Песчано-цементный раствор со щебнем;
  • Швеллер или профтруба 100 х 100 мм;
  • Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

Линейные приводы

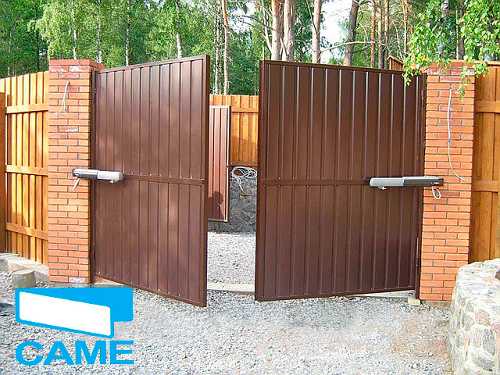

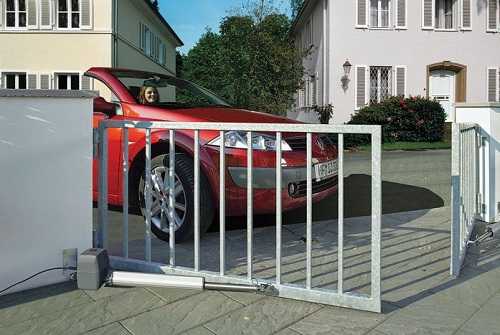

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.


После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Источники: http://nagdak.ru/sovetu/138-avtomatika-dlja-raspashnyh-vorot, http://vorotagate.ru/raspashnye/avtomaticheskie-raspashnye-vorota, http://zaborlike.ru/vorota/avtomatika-dlya-raspashnyh-vorot.html

zabor-pro.ru

выбор привода и их характеристика

В настоящее время распашные ворота можно оборудовать современными автоматическими системами, которые позволят открыть или закрыть ворота дистанционно с помощью пульта управления. Современное оборудование разрешает пользоваться воротами, не выходя из своего автомобиля или дома.

Автоматика на распашных воротах

Кроме того, установить автоматику на распашные ворота можно самостоятельно.

Автоматические ворота все больше пользуются спросом, и это говорит о том, что такие ворота удобны и комфортны. Устройство включает в себя автоматическое оборудование и несколько створок, с помощью которых, можно открыть ворота внутрь или наружу.

В основном принято открывать створки наружу, ведь это более удобно. Оборудование, комплектующие, материалы, которые применяются для изготовления таких ворот, очень разнообразны.

Важной составляющей таких распашных ворот является автоматическая система, установка которой сделает возможным насладиться всеми преимуществами автоматических ворот.

Преимущества автоматических распашных ворот

Среди преимуществ можно выделить:

  1. Нет необходимости выходить из дома или автомобиля, для открытия или закрытия ворот. Просто воспользуйтесь кнопкой на пульте. Особенно это удобно в холодную и сырую погоду. Кроме этого, экономится время;
  2. Происходит надежная фиксация открытия и закрытия приводом;
  3. Скорость открытия 12-15 секунд;
  4. Надежность и долговечность;
  5. Возможность подсветки территории;
  6. Наличие специального ключа для того чтобы перевести ворота в ручной режим при отсутствии электроэнергии;
  7. Бесшумная работа автоматики;
  8. Дополнительная безопасность, возможная благодаря блокировке створок.

Современный рынок предлагает много решений по автоматизации конструкции, разнообразие цен и производителей. Однако в конечном счете выбирает владелец. В зависимости от целей и финансовых возможностей, приобретается то или иное оборудование.

Очень важно обратить внимание на схему подключения распашных ворот к системе электрического обеспечения. Это нужно, прежде всего, для того, чтобы характеристики оборудования подходили к электросети.

Основным недостатком является то, что если на пути движения створок существует помеха, ворота могут заклинить. Для того чтобы ворота не выходили из строя, нужно тщательно следить за этим. Кроме того необходимо проводить профилактику.

Автоматика на ворота

Смазывать все детали, требующие смазки. Если механизм заклинило, не нужно применять силу для его открытия (закрытия). В случае поломки, пригласите специалиста.

Установка распашных ворот

У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:

  1. Профильные трубы с сечением 60х30, 40х30 мм;
  2. Швеллер или профильная труба размерами 100х100 мм;
  3. Материал для обшивки. Это может быть дерево, профнастил и т.п.;
  4. Арматура диаметром 14 мм;
  5. Электроды;
  6. Кирпич;
  7. Раствор из цемента, песка и щебня.

Инструменты:

  1. Лопата;
  2. Сварочный аппарат;
  3. Болгарка;
  4. Уровень;
  5. Измерительный инструмент;
  6. Шуроповерт.

Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.

Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.

Распашные ворота с автоматикой чертежи

Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.

Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.

Установка автоматики своими руками

Наличие электропривода в распашных автоматических воротах — основное отличие от ворот, которые открываются вручную. Вы можете установить автоматические ворота своими руками.

Суть привода заключается в том, что с помощью редуктора двигатель приводит в движение рычаг. Комплект также состоит из: фотоэлементов, замка для разблокировки ключей, сигнальной лампы и блока управления.

Приводы и их характеристики

Приводы делятся по способу усилия и бывают:

  1. Линейные;
  2. Рычажные.

По принципу работы можно поделить на:

  1. Гидравлические;
  2. Электромеханические

По месту монтажа:

  1. Наземные;
  2. Подземные.

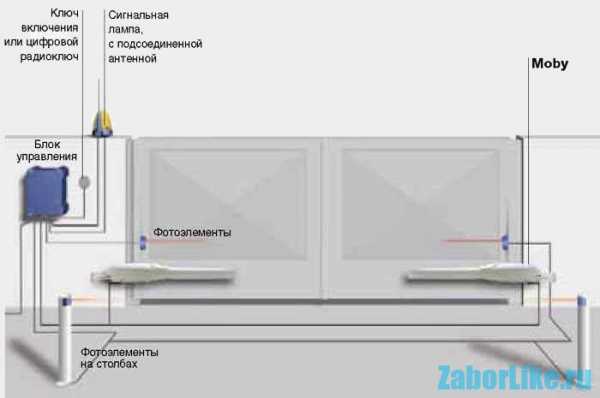

Схема с указанием количества жил электрических проводов

Линейные приводы

Самые популярные на сегодняшний день электромеханические линейные приводы. Их устанавливают чаще всего, вследствие доступной цены, легкой установки, наружного открытия.

Работа привода заключается во вращении двигателем винта через редуктор. Винт двигает гайку вдоль направляющей, вследствие чего энергия вращения двигателя преображается в линейное передвижение гайки, которая и открывает конструкцию.

Для долговечности и плавности хода этот тип приводов требует, чтобы двигатель замедлялся в конце циклов работы, перед тем как среагирует конечный выключатель. Если двигатель будет замедляться в конце цикла работы, то и привод будет функционировать долго. Блок управления выполняет эту функцию в линейных приводах.

Рычажные приводы

Рычажные приводы обеспечиваю плавность и прочность работы ворот. Они работают так: на вертикальный вал через редуктор двигатель передает энергию. На вертикальном валу удерживается кривошип через шатун (рычаги), который перемещает ворота. Рычажные приводы содержат датчики контроля оборотов двигателя и конечные выключатели.

Можно установить рычажный привод под землей. Однако такой тип установки мало используют, так как туда может запросто попасть вода, возможно замерзание при низкой температуре.

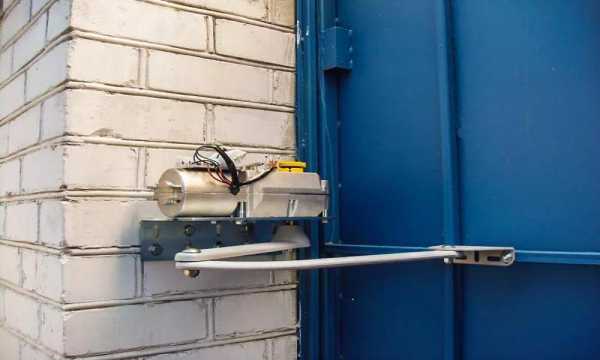

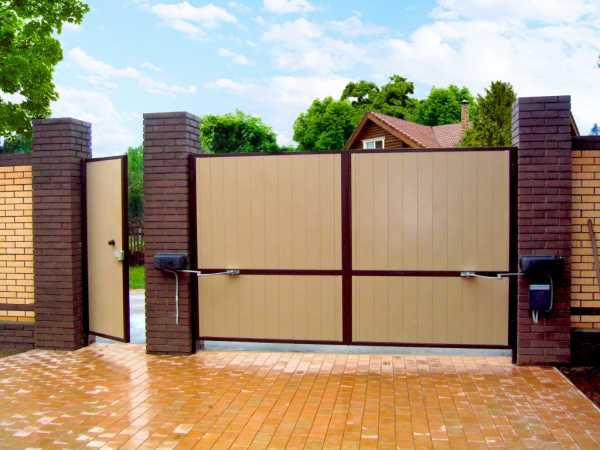

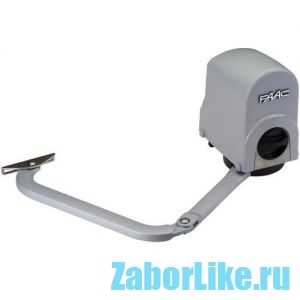

Рычажный привод для ворот

Гидравлические приводы

Принцип действия гидравлического привода: реверсивный гидравлический насос двигателя усиливает рабочий раствор в гидроцилиндры, которые двигают ворота. Система оборудована датчиками, обеспечивающими безопасность. Этот вид приводов такой же надежный, как и линейный электромеханический. Однако его используют мало, поскольку он дорого стоит.

При этом если вес, размеры створки близятся к максимуму и ворота часто используются, то нужен гидравлический привод.

Есть 3 варианта установки ворот с линейной автоматикой: открытие наружу, внутрь и внутрь с углублением.

Установка автоматики при открытии ворот наружу

На этапе подготовки проема, нужно сделать закладные. Как правило, в центре столба из кирпича укладывают трубу с сечением 100х100 мм или швеллер. Затем приваривают арматуру. Далее выводят три закладных под профильную трубу размером в 60х30 мм на опорном столбе, на котором нужно приварить петли для створок. При этом закладные для приводов должны находиться на высоте крепления приводов.

Когда конструкция установлена, приступают к установке автоматики. На раму каркаса приварите один кронштейн, на закладную столба — второй. Соблюдайте все нормы: если не учесть, хоть одну, автоматика может не работать.

Очень важно проложить проверенные провода. Нужно, чтобы они были целыми и тщательно изолированными.

Установка автоматики при открытии ворот внутрь

В таких воротах промежуток от центра петли до границы несущего столба должен составить 6 см.

При открывании полотна внутрь, столбы ставят так, как и при открытии наружу. Рекомендовано заложить в центр швеллер или металлическую трубу. Материал выбирайте на свое усмотрение. Далее нужно вывести закладные для крепления кронштейнов.

В крайних углах хода ворот нужно установить упоры. Их делают из арматуры или уголков.

Установка автоматики при открытии ворот внутрь (проделывание углубления)

Возможно, когда вы ставили ворота, не думали над тем, что будут использованы приводы и поставили петли по центру столба. Рассмотрим вариант, при котором автоматика ставится на уже установленные ворота.

Если взять, к примеру, столб 38х38 см, то делать углубление нужно в 14-15 см. Ширина и высота составят по 25 см. Если труба была обложена кирпичом, то кронштейны надежнее приварить на ней.

Оборудуйте ваши распашные ворота электроприводом и почувствуйте, насколько удобнее стало попадать на территорию участка. Кроме, того, используя все рекомендации и советы, вы можете поставить автоматику на распашные ворота самостоятельно. Автоматические распашные ворота — правильное решение для тех, кто стремится к безопасности и комфорту.

.
.

svoivorota.ru

Механизм открывания распашных ворот наружу своими руками

Механизм в сборе

Каждый автомобилист, когда подъезжает к своему дому, наверняка не имеет желания выходить из машины, и открывать себе ворота. Вроде бы процесс не трудоемкий, но монотонный. Хотя распашные ворота имеют много плюсов, но вот без автоматики, конечно, обходится сложно. Все мы любим удобства, а особенно если это касается нашего жилища.

По этой причине если стоит вопрос касательно установки ограждения, то стоит серьезно подумать и о системе открытия ворот. А вот в том случае, когда ворота уже давно стоят на своем месте, то можно соорудить и самодельный механизм. Автоматическое открывание дверей наружу осуществить не так сложно как кажется, необходимо лишь запастись всеми необходимыми инструментами и материалами.

Особенности автоматического механизма

Дело в том, что сложить электропривод непросто, поэтому такой работой занимаются отдельные фирмы, которые устанавливают автоматику. Важно учесть все моменты касательно точной установки механизма, а если вы решили проделать такой процесс своими руками, то и аккуратный подход к работе.

Стоит отметить, что существует два основных способа установить механизм распашных ворот. В зависимости от расстояния петли до края столба выделяют:

  • автоматику линейного типа;
  • рычажную.
Линейный
Рычажный

Если расстояние небольшое и находится в пределах 150 миллиметров, то в таком случае можно использовать линейный тип автоматики. Такой вариант имеет эстетичный вид и если говорить о стоимости, то цена доступна для широкого круга потребителей. Отсутствуют длинные рычаги, которые соединяют столб с внутренней стороной ворот.

В случае длинного расстояния петли от края столба, а именно около 300 миллиметров устанавливают рычажный тип автоматики. В таком случае необходимы дополнительные затраты на соединительные рычаги и время, чтобы установить ниши для привода.

Подготовительные работы перед установкой автоматики для распашных ворот

Чтобы в будущем не было никаких проблем с процессом открывания дверей, необходимо проверить легкость хода створки. Двери ворот должны открываться без лишних усилий, если существуют преграды в таком процессе, их необходимо устранить. Проблема может заключаться в перекосе столбов или ржавых петлях. Помните, проблему лучше устранить на начальном этапе, дабы избежать неполадок в будущем, ведь все переделывать куда труднее!

Прежде чем начать работу необходимо обзавестись наиболее подходящим механизмом. В инструкции к такому товару прилагается пояснение, которое следует внимательно изучить и беспрекословно придерживаться. Малейшее несоответствие в измерениях может привести к плохой работе приспособления.

Если вы решили соорудить такую систему своими руками, тогда нужно запастись всеми необходимыми материалами для конструкции, которая в дальнейшем будет служить как слаженный механизм. Этот предмет можно сделать своими руками лишь ознакомившись с предоставленной информацией.

Собираем механизм своими руками

Автоматика открывания распашных ворот может быть изготовлена своими руками. Такой процесс не является слишком тяжелым, если понять систему, то может быть даже увлекательным. Главным предметом, которым необходимо обзавестись, является механизм спутниковой антенны – это хорошая замена обычному электроприводу.

Дело в том, что система спутникового телевидения имеет механизм поворотного действия, что представляет собой электродвигатель. Благодаря чему осуществляется процесс, который координирует работу распашных дверей. Принцип червячной передачи, что имеется в спутниковой антенне, схожий с действием привода. Дабы собрать механизм необходимо взять два рабочих привода от антенны, пульт и трансформатор до 40 В.

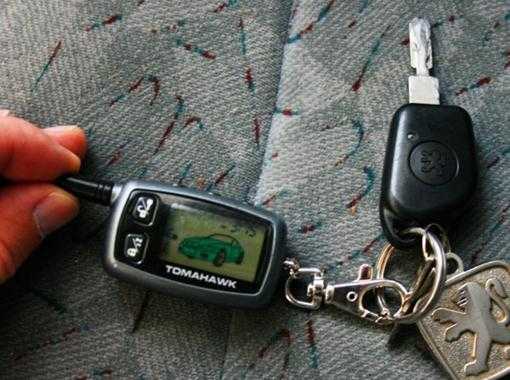

Пульт необходим для подачи сигнала на электропривод, чтобы запустить процесс открытия и закрытия створок. Важно не забыть дополнить автоматику токовым реле. Это приспособление гарантирует надежное использование электродвигателя и защищает его от перегрева. Таким образом, при минимальных затратах можно соорудить механизм распашных дверей наружу, и сделать это своими руками.

Инструменты для монтажа и крепление наружной автоматики

Чтобы установить автоматику открывания распашных ворот необходимо обзавестись некоторыми инструментами. Следует подготовить:

  • шуруповерт с насадками;
  • молоток, плоскогубцы;
  • дрель;
  • метр и изолента.

В зависимости от запланированных работ может понадобиться и дополнительные строительные инструменты, тогда список можно продолжить.

Примерная схема крепления деталей механизма

Для такого процесса подходит механизм любого типа, но предпочтительный остается линейный. Установить такое механизм будет, кстати, в проем ворот, оставив зазор с обеих сторон не более 15 сантиметров. Если ворота открываются наружу и являются достаточно узкими по своей структуре, то автоматику крепят сверху. Что касается распашных ворот, то здесь необходимо уделить особое внимание приводу.

Чтобы проделать работу своими руками необходимо прикрепить привод к столбу, на котором держатся ворота. Привод устанавливается на ручной режим, и монтируются кронштейны крепежа к воротам. После следует, проверит работу открывания распашных дверей. Обращается внимание на ход створки и движение привода. Если на этом этапе существуют неполадки, то следует их сразу разрешить и продолжить процесс установки.

Механизм открывания наружу включает в себя и присоединение двигателей, после этого следует оборудовать перемычки и прошить пульты. Затем можно снять систему с ручного режима и подключить к автоматическому. Проверить работу и если вы все сделали правильно, то ваши распашные двери будут слаженно открываться и закрываться.

Ворота – это не только необходимое приспособления для того чтобы обезопасить свое имущество, но и важная часть приусадебного участка. Хорошие и качественные ворота служат показателем, ведь они без слов говорят о хозяине.

Буквально на любые ворота можно установить автоматику. Конечно, намного лучше, когда этот момент учитывается при строительстве. Ведь важно помнить, что качество ворот зависит от надежного крепления привода, который можно установить своими руками.

moyaograda.ru

Механизм открывания ворот распашных - Всё о воротах и заборе

Особенности и установка механизма автоматического открывания распашных ворот

Механизм в сборе

Каждый автомобилист, когда подъезжает к своему дому, наверняка не имеет желания выходить из машины, и открывать себе ворота. Вроде бы процесс не трудоемкий, но монотонный. Хотя распашные ворота имеют много плюсов, но вот без автоматики, конечно, обходится сложно. Все мы любим удобства, а особенно если это касается нашего жилища.

По этой причине если стоит вопрос касательно установки ограждения, то стоит серьезно подумать и о системе открытия ворот. А вот в том случае, когда ворота уже давно стоят на своем месте, то можно соорудить и самодельный механизм. Автоматическое открывание дверей наружу осуществить не так сложно как кажется, необходимо лишь запастись всеми необходимыми инструментами и материалами.

Особенности автоматического механизма

Дело в том, что сложить электропривод непросто, поэтому такой работой занимаются отдельные фирмы, которые устанавливают автоматику. Важно учесть все моменты касательно точной установки механизма, а если вы решили проделать такой процесс своими руками, то и аккуратный подход к работе.

Стоит отметить, что существует два основных способа установить механизм распашных ворот. В зависимости от расстояния петли до края столба выделяют:

  • автоматику линейного типа;
  • рычажную.

Если расстояние небольшое и находится в пределах 150 миллиметров, то в таком случае можно использовать линейный тип автоматики. Такой вариант имеет эстетичный вид и если говорить о стоимости, то цена доступна для широкого круга потребителей. Отсутствуют длинные рычаги, которые соединяют столб с внутренней стороной ворот.

В случае длинного расстояния петли от края столба, а именно около 300 миллиметров устанавливают рычажный тип автоматики. В таком случае необходимы дополнительные затраты на соединительные рычаги и время, чтобы установить ниши для привода.

Подготовительные работы перед установкой автоматики для распашных ворот

Чтобы в будущем не было никаких проблем с процессом открывания дверей, необходимо проверить легкость хода створки. Двери ворот должны открываться без лишних усилий, если существуют преграды в таком процессе, их необходимо устранить. Проблема может заключаться в перекосе столбов или ржавых петлях. Помните, проблему лучше устранить на начальном этапе, дабы избежать неполадок в будущем, ведь все переделывать куда труднее!

Прежде чем начать работу необходимо обзавестись наиболее подходящим механизмом. В инструкции к такому товару прилагается пояснение, которое следует внимательно изучить и беспрекословно придерживаться. Малейшее несоответствие в измерениях может привести к плохой работе приспособления.

Если вы решили соорудить такую систему своими руками, тогда нужно запастись всеми необходимыми материалами для конструкции, которая в дальнейшем будет служить как слаженный механизм. Этот предмет можно сделать своими руками лишь ознакомившись с предоставленной информацией.

Собираем механизм своими руками

Автоматика открывания распашных ворот может быть изготовлена своими руками. Такой процесс не является слишком тяжелым, если понять систему, то может быть даже увлекательным. Главным предметом, которым необходимо обзавестись, является механизм спутниковой антенны – это хорошая замена обычному электроприводу.

Дело в том, что система спутникового телевидения имеет механизм поворотного действия, что представляет собой электродвигатель. Благодаря чему осуществляется процесс, который координирует работу распашных дверей. Принцип червячной передачи, что имеется в спутниковой антенне, схожий с действием привода. Дабы собрать механизм необходимо взять два рабочих привода от антенны, пульт и трансформатор до 40 В.

Пульт необходим для подачи сигнала на электропривод, чтобы запустить процесс открытия и закрытия створок. Важно не забыть дополнить автоматику токовым реле. Это приспособление гарантирует надежное использование электродвигателя и защищает его от перегрева. Таким образом, при минимальных затратах можно соорудить механизм распашных дверей наружу, и сделать это своими руками.

Инструменты для монтажа и крепление наружной автоматики

Чтобы установить автоматику открывания распашных ворот необходимо обзавестись некоторыми инструментами. Следует подготовить:

  • шуруповерт с насадками;
  • молоток, плоскогубцы;
  • дрель;
  • метр и изолента.

В зависимости от запланированных работ может понадобиться и дополнительные строительные инструменты, тогда список можно продолжить.

Примерная схема крепления деталей механизма

Для такого процесса подходит механизм любого типа, но предпочтительный остается линейный. Установить такое механизм будет, кстати, в проем ворот, оставив зазор с обеих сторон не более 15 сантиметров. Если ворота открываются наружу и являются достаточно узкими по своей структуре, то автоматику крепят сверху. Что касается распашных ворот, то здесь необходимо уделить особое внимание приводу.

Чтобы проделать работу своими руками необходимо прикрепить привод к столбу, на котором держатся ворота. Привод устанавливается на ручной режим, и монтируются кронштейны крепежа к воротам. После следует, проверит работу открывания распашных дверей. Обращается внимание на ход створки и движение привода. Если на этом этапе существуют неполадки, то следует их сразу разрешить и продолжить процесс установки.

Механизм открывания наружу включает в себя и присоединение двигателей, после этого следует оборудовать перемычки и прошить пульты. Затем можно снять систему с ручного режима и подключить к автоматическому. Проверить работу и если вы все сделали правильно, то ваши распашные двери будут слаженно открываться и закрываться.

Ворота – это не только необходимое приспособления для того чтобы обезопасить свое имущество, но и важная часть приусадебного участка. Хорошие и качественные ворота служат показателем, ведь они без слов говорят о хозяине.

Буквально на любые ворота можно установить автоматику. Конечно, намного лучше, когда этот момент учитывается при строительстве. Ведь важно помнить, что качество ворот зависит от надежного крепления привода, который можно установить своими руками.

Автоматика для распашных ворот с открытием наружу как способ облегчения эксплуатации входной группы

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

  1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
  2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
  3. Надежная фиксация приводом.
  4. Возможность подсветки придомовой территории.
  5. Надежность, долговечность и бесшумная работа устройства.
  6. Дополнительная безопасность, достигаемая за счет блокировки створок.
  7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как :

  1. тип ворот;
  2. ширина створок;
  3. общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся :

  • Кирпичи;
  • Электроды;
  • Профтрубы Ø 40 х 30 мм и 60 х 30;
  • Арматура диаметром 14 мм;
  • Песчано-цементный раствор со щебнем;
  • Швеллер или профтруба 100 х 100 мм;
  • Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.


После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Самодельное устройство для автоматизации ворот

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Установив гаражные или портальные въездные ворота секционного или обычного распашного типа, многие домашние мастера задумываются об автоматизации устройства. Легко объяснить их настроенность, ведь избавить себя от необходимости всякий раз выходить и открывать створки вручную – намного комфортнее. Одним нажатием кнопки брелока – система сделает все за Вас! Стандартный механизм распашных ворот, оборудованный автоматикой — два линейных электропривода, управляемые блоком, максимум дополненные сигнальной лампой, антенной и электромагнитным замком. Система нормально функционирует от бытовой электросети 220В. Общий вид системы представляет собой обычные ворота с закрепленными электроприводами.

Известно множество европейских компаний, занимающихся успешным производством автоматики высокого качества, предназначенных для ворот любой конструкции. Конечно, механизмы можно сделать самостоятельно из подручных средств, главное — наличие финансовых средств и понимание устройства приводящей системы.

Сегодня все пытаются собрать механизм распашных ворот своими руками, и это вполне выполнимая задача. Самодельная автоматика в различных исполнениях бывает успешно и надежно в функционировании в зависимости от двигателей, взятых за основу. Профессионалы утверждают, что ничего сложного в изготовлении автоматики нет, особенно если использовать поворотный механизм от спутниковой антенны червячного типа передачи.

Устройство самодельной автоматики

Приводящие элементы

Как правило, старые системы спутникового телевидения, работающие на поворотном механизме, оборудованы электродвигателем, имеющим червячную передачу. Данный принцип работы привода схож с системой функционирования стандартного линейного привода под распашные ворота. Как видно, есть преимущество в том, что стандартные приводы для обычных ворот требуют напряжения в 220 Вольт, тогда как двигатель системы спутникового телевидения может работать через трансформатор, понижающий ток до напряжения в 36 Вольт, что является безопаснее.

Если необходимо, чтобы ворота открывались быстрее, надо немного поднять напряжение, приблизительно до 38 Вольт — двигатель автоматики будет иметь не такой высокий срок службы, повышение напряжения может отрицательно сказаться и последствия не проявятся моментально, но, конечно же, это ускорит износ мотора.

Рекомендуется взять несколько приводов от системы спутникового телевидения, оснащенных самыми длинными штоками. Такие аксессуары продаются в фирменных магазинах, занимающихся торговлей спутниковыми антеннами. Цены будут колебаться в зависимости от бренда производителя, и составлять от десятков до полусотни долларов США. Кроме того, следует приобрести трансформатор на 36 – 40 Вольт и элементы дистанционного управления.

Дистанционное управление

Возьмите пульт и 2 брелока с радиусом действия не менее 50 метров, любой фирмы, которой найдете, занимающейся монтажом и обслуживанием охранной сигнализации (дополнительно 30 — 40 долларов США). Пульт должен быть рассчитан на две команды — одна для открывания и закрывания створок распашных ворот, вторая, к примеру, для включения освещения или остановки хода полотна.

Внимание! Подобные системы автоматики для двустворчатых ворот, сделанные своими руками, выполняются достаточно быстро – процесс может занять максимум полдня, но требуют небольшой доработки токовым реле.

Так, если под створки попадет камень, реле может сработать и возвратить их обратно в исходное положение. Не следует упускать из вида этот факт, ведь без автоматического режима возвращения полотна в исходное положение, моторы могут погнуть ворота или перегреться и сгореть.

Особенности монтажа

Блок для управления системой можно разместить совершенно по-разному — слева или справа, главное – верно подобрать сечение проводов питания.

Существует три варианта монтажа автоматических устройств, в зависимости от направления открытия распашного полотна:

  • Наружу.
  • Внутрь двора.
  • Внутрь двора с дополнительной доработкой опорных конструкций (выделывание ниш для хода штока червячного механизма).

Два типа установки и сечение кабелей

Привод распашных ворот характеризуется тем, что надо оставить заводское расстояние до петли несущего столба от края привода. Это обязательное условие, чтобы ворота могли открываться вовнутрь, или место под привод должно быть аккуратно выдолблено в несущих столбах.

Надо определиться – какова нужда в концевых выключателях. Автоматика без них обойдётся дешевле. Можно поставить упоры, ограничивающие движение ворот, и концевые выключатели не приобретать вовсе.

Выбирая заводскую автоматику, обращайте внимание на общий вес конструкции. Приборы, рассчитанные для калиток, абсолютно не подойдут для тяжелых распашных ворот. При частом использовании двустворчатой конструкции, когда жильцы реже пользуются воротами, чем на режимном предприятии с открытием и открытием каждые полчаса, можно обойтись менее мощными приводящими моторами.

Слабый бытовой привод

Чем более прост механизм, тем он более надежен. Концевые выключатели следует приобретать исключительно, когда без них нельзя обойтись. При монтаже упорных элементов на закрытие ворот, Вы можете лучше зафиксировать портальную конструкцию. Она не должна шататься от порыва ветра, и не будет быстро изнашиваться.

Надежность креплений электропривода на столбе должна быть высокого качества. Помните, процесс регулярной эксплуатации может быть под опасностью механических повреждений, например, отвалился кусок разломанного кирпича. Если столбы находятся в плохом состоянии, то система может быть повреждена, и Вам придется ее переделывать. Качественные приводы автоматики ворот стоят неприлично дорого, поэтому использование двигателей, описанных выше, позволяет существенно сэкономить финансовые средства.

Самодельный автоматический портал

Монтаж автоматики для распашных ворот Как установить гаражные ворота? Самостоятельная установка автоматики ворот Варианты самодельной автоматики для ворот Технология монтажа ворот своими руками

Источники: http://moyaograda.ru/vorota/raspashnye/mexanizm-otkryvaniya-64.html, http://zaborlike.ru/vorota/avtomatika-dlya-raspashnyh-vorot.html, http://rusograda.ru/vorota/mexanizm-raspashnyx-vorot

zabor-pro.ru

Автоматические ворота с дистанционным открытием своими руками

Часто въездные или гаражные ворота достаточно массивные и тяжелые, для открывания которых приходится прилагать физические усилия и тратить на это время. Поэтому многие задумываются о том, чтобы установить автоматические ворота с дистанционным открытием своими руками. Такая система не только освободит руки от нагрузок, но и позволит получать доступ на территорию или в помещение точно к подъезду автомобиля.

Разновидности механизмов открывания ворот

Принцип действия автоматики въездных ворот дает возможность не выходя из дома или машины открыть проезд. Это происходит с помощью маленького удаленного пульта.

Чаще всего используются такие конструкции для автоматики, как:

  • привод линейного типа;
  • рычажная система привода;
  • подземное расположение привода.

Линейные приводы востребованы из-за простоты и надежности конструкции. Зубчато-винтовой (червячный) привод обеспечивает движение створок из-за зацепления винта с резьбой и зубчатого колеса. В свою очередь ворота могут приводиться в движения как с помощью электромеханических частей, так и гидравлических насосов. Это зависит от веса воротных створок. Для открывания более массивных изделий, превышающие массу в 600 кг и имеющие ширину проезда более 3 м, рекомендуется применять гидравлические привода, основанные на ходе поршня, который изменяет положение рычага и ворот в целом.

Недостатком линейной конструкции автоматики является радиус открывания створок, который составляет 90°, что значительно уменьшает зону проезда.

Менее надежным, но более популярным из-за своей универсальности является рычажный тип привода. Основными узлами механизма являются электромотор, редуктор и система рычагов. При поступлении сигнала начинает работать мотор, энергия которого превращается редуктором в движение рычага. Простые системы могут открывать створки только на себя, в сложных же есть возможность движения и в противоположную сторону.

Чем больше масса ворот, тем выше нагрузка на привод при открывании, что увеличивает вероятность поломок и износа.

Поэтому есть ограничения по применению рычажных систем автоматики, они обусловлены массой ворот не более 600 кг. Однако при эксплуатации рычажных приводов радиус открывания створок достигает уже 120°, что значительно удобнее при обустройстве въезда на небольших территориях.

Подземные виды привода являются последним словом в производстве автоматики для ворот, поэтому практически не имеют недостатков. А достоинствами можно назвать то, что основные узлы механизма скрыты в металлическом коробе, работа системы происходит почти бесшумно. Угол открывания распашных систем также достигает отметки в 110°. Применение этого вида привода позволяет использовать в работе створки шириной до 5 м и весом до 900 кг.

Системы открытия распашных ворот

Приборы, запускающие мотор, приводящий в движения две створки, могут продаваться как в комплекте с механизмом, так и быть приобретенными отдельно и установленными самостоятельно. Конструкция автоматических распашных ворот позволяет полностью открыть проход на территорию в течение 10-30 секунд с момента нажатия кнопки на пульте. А также при распахнутых воротах на механизм оказывается дополнительная нагрузка, поэтому его требуется хорошо укреплять, устанавливая на таком расстоянии, которое советует инструкция производителя. Если сделать это слишком близко, давление возрастет до критического, и устройство перестанет работать.


В комплекте:

  • привод;
  • блок управления;
  • маяк, реагирующий на удаленные импульсы;
  • фотоэлементы, регулирующие степень открытия;
  • компактный пульт.

Распашные виды ворот самые простые в монтаже, поэтому самые популярные. Из-за большого количества целевых клиентов, стоимость автоматики для таких ворот гораздо ниже. На рынке продается множество доступных систем открывающих створки.

Как работает механизм открытия рулонных ворот

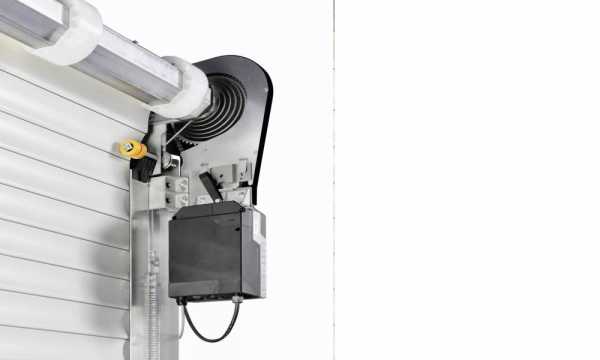

Рулонные ворота состоят из небольших по высоте планок (ламелей), соединенных в единое подвижное полотно, которое наматывается на призматический вал при открывании. Благодаря тому, что полотно движется по направляющим между столбами, и не требует свободного пространства, такая разновидность более проста в использовании, чем распашные или откатные.

Система автоматических рулонных (роллетных) ворот состоит:

  • из полотна;
  • направляющих;
  • короба с валом и мотором;
  • приемника, реагирующего на импульсы дистанционного пульта;
  • фотоэлементов, останавливающих мотор при полностью поднятом полотне.

Поверху автоматические въездные ворота рулонного типа ограничены перемычкой с находящимся внутри валом, поэтому на территорию не могут заехать машины с крышей выше, чем портал.

Кожух с механизмами может устанавливаться как с наружной, так и внутренней стороны гаража или частной территории. Открытие происходит медленнее, чем у распашных, за счет того, что механизм аккуратно наматывает ламели на вал, чтобы избежать застревания или повреждения полотна. А также чем шире и выше ворота, тем они тяжелее, что может замедлить дистанционное открытие. В среднем от полностью закрытых ворот, до полного поднятия полотна проходит 30–60 секунд, в зависимости от силы мотора и веса конструкции.

Система автоматики для откатных ворот

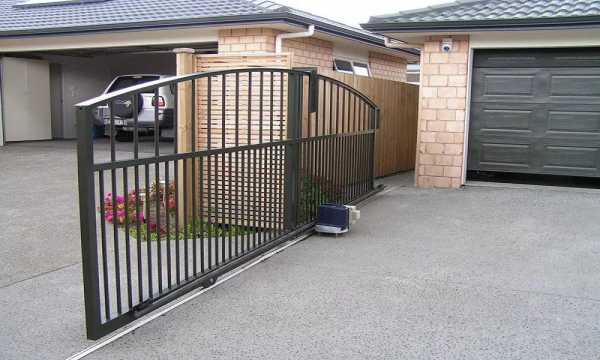

Откатные или раздвижные ворота позволяют сэкономить часть пространства, которое теряется при установке распашных створок. Полотно таких ворот чаще всего создается из профильных листов. Профиль, для крепости изготавливается методом холодного проката, когда обычный стальной лист становится ребристым. Покрытый цинковым составом и краской, такой материал прекрасно ограждает от проникновения на частную землю. Стеновые профилированные листы имеют повышенную жесткость за счет ребристости, но из-за этого же, вес ворот увеличивается. Такое положение требует усиленного фундамента, и мощного мотора для отката полотна.

Автоматическая конструкция для раздвижных ворот создает перемещение вдоль забора с внутренней стороны. Снизу, для облегчения скольжения устанавливают направляющий профиль и ролики, на которых полотно движется. Электрический привод устанавливается со стороны, в которую отъезжает створка, а в предельных точках открытия и закрытия монтируются фотоэлементы, которые прерывают электрическую цепь, питающую мотор.

Популярные модели автоматических систем ворот от итальянских производителей

Для устройства автоматических ворот лучше всего купить готовый набор, специально предназначенный для определённой конструкции. Существуют несколько самых распространённых фирм, поставляющих надёжные комплекты: Came, Nice, Faac. Одной из популярных является итальянская CAME, разрабатывающая автоматические системы ворот уже в течение 40 лет.

Новейшей линейкой для открытия ворот является Brown, в комплектах которой обязательно поставляются 2 пульта, набор фотоэлементов, лампа, сигнализирующая об открытии или закрытии ворот. Наборы отличаются только из-за вида ворот, для распашных 2 линейных или рычажных привода или 1 привод со встроенным блоком управления для раздвижных. На все наборы дается полная гарантия на 3 года.

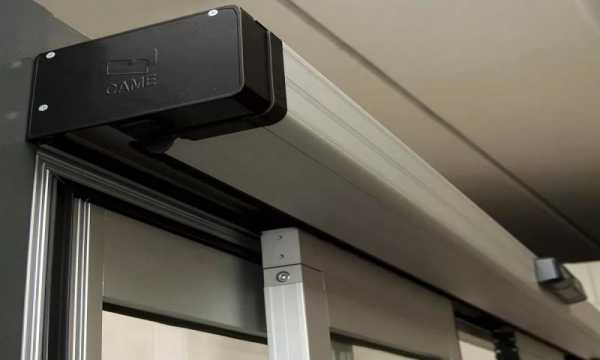

CAME — оптимальный выбор, в комплект которого входят устройства, останавливающие закрытие ворот, если створки встречают сопротивление. Это позволяет обезопасить от поломки, если на пути будет автомобиль. Также это даёт гарантию безопасности домашних животных и маленьких детей, которые могут оказаться на пути ворот.

Российские производители устройств автоматики для въездных и гаражных ворот

Известная российская фирма Doorhan поставляет приводы для распашных, откатных и роллетных ворот. Механизмы востребованы из-за простоты установки, надежности в работе и демократичности цен.

Для выбора привода рулонных моделей необходимо решить какой способ поднятия ламелей будет лучше. Принцип работы этих устройств заключается в том, что роллеты или секции поднимаются с помощью двигателя, прикрепленного к обычному валу.

Важно помнить, что в комплектах Дорхан не поставляются дистанционные приспособления, поэтому фотоэлементы и пульты потребуется докупить отдельно.

Для эксплуатации в зимних условиях отлично зарекомендовали себя модели белорусской марки Алютех. В процессе выпуска автоматических систем для ворот производители проводят тестирование моделей, подходящих для работы именно в климатических зонах России, поэтому этот бренд пользуется большой популярностью у потребителя.

Подготовка к монтажу откатных ворот

Когда установили каркас, приступают к монтажу двигателя и автоматики, используемой для раздвижных ворот. Для начала на ростверк устанавливают платформу с отверстиями для крепления, на которой будет монтироваться двигатель. Для начинающих лучше взять специализированный мотор с инструкцией по настройке и установке. Рассмотреть на примере можно установку системы Came Bxv Brown, в комплект которой входят все нужные элементы.

Прежде чем своими руками установить мотор, потребуется подобрать цепь по длине ворот, которая бы подходила для шестерни, придающей движение полотну. Нужно выбрать специальную цепь, или же вручную покрыть её противокоррозийными составами, и установить на низ створки. Монтаж лучше производить до закрепления профилированного листа, иначе он затруднит доступ.

После того как подготовлено место для двигателя и цепь, требуется провести разметочные работы, которые будут показывать предел, до которого створка будет открываться. Это важно для того, чтобы установить один из фотоэлементов в правильном месте. Лучше всего оставить зазор в 2-3 см, чтобы предотвратить работу мотора при полностью отъехавшем полотне. Если не оставить зазор, то механизм будет быстро изнашиваться, а также возможно срывание цепи.

Установка системы дистанционного управления откатными воротами

На подготовленное место устанавливают мотор со снятым кожухом. На направляющую головку надевают цепь, и проверяют работу механизма. Важно чтобы двигатель стоял ровно, иначе вибрация от работы будет распределяться неравномерно по его деталям. После этого подключают радиоприемник и проверяют работу пультов. На отмеченном заранее месте просверливают отверстия для крепления и устанавливают фотоэлемент (приёмник). На створку ворот устанавливают его пару, и проверяют систему аварийной остановки ворот.

Для того чтобы створки не закрывались, при присутствии на проезде препятствий, вторую пару устанавливают в проёме между столбов. На столб, ближайший к двигателю монтируют приёмный фотоэлемент, а на дальний ставят передающий. Такой способ ускоряет остановку движения полотна, если связь между ними прерывается. Датчики должны быть выровнены по отношению друг к другу, и располагаться на высоте бампера (40-50 см от дороги). После проверки всех деталей устройства на двигателе фиксируют защитный кожух, а на каркас закрепляют профлист. Сигнальную лампу прикручивают на дальнем от привода столбе, после чего вся система готова к длительному использованию.

Автоматическое открывание ворот – это удобный и лёгкий способ для въезда на территорию участка. Благодаря дистанционному управлению не требуется покидать машину или дом в ненастную погоду, для того чтобы открыть и закрыть створки. Единственным недостатком, который быстро исчезает, является то, что требуется выработать привычку, за какое время до ворот необходимо нажать кнопку открытия.

sovety-stroy.ru

Система открывания распашных ворот – Автоматика для распашных ворот с открытием наружу

Отправить ответ

avatar
  Подписаться
Уведомление о
