Погружные насосы типа малыш – Погружной насос «Малыш»: характеристики, устройство, правила эксплуатации

Содержание

характеристики, инструкция, ремонт + отзывы » SanDizain.ru

Для того чтобы обеспечить водой дом, приусадебное хозяйство, огородный участок и т.д., зачастую используются водяные насосы, поскольку это удобно, практично и не очень затратно. Погружной насос Малыш относится к числу наиболее востребованных в сельском хозяйстве небольших масштабов благодаря своей компактности и возможности работы от домашней электросети. При этом результат более чем хорош: при небольшой мощности насос выдает хороший напор воды. Сегодня речь пойдет об особенностях данного устройства, его характеристиках и разновидностях. Будет также представлена подробная инструкция по установке насоса и его ремонту в домашних условиях (по отзывам потребителей).

Малыш: действие, устройство, характеристики

Принцип действия большинства погружных вибрационных насосов (и Малыш, в том числе) основан на преобразовании электроэнергии в электромагнитные колебания. Они передаются поплавку, воздействующему на специальную мембрану, расположенную внутри конструкции и приводящую ту в движение колебательного типа. Колебания, в свою очередь, увеличивают давление, и осуществляется прокачка воды.

Подобные устройства зачастую оборудованы специальными автоматическими элементами, контролирующими работу двигателя и отключающими его для предотвращения работы вхолостую (имеются в виду случаи, когда уровень воды опускается ниже насоса). Наличие подобных элементов в погружном насосе – важный момент, поскольку механизмы погружного типа очень чувствительны к перегреву, и контроль за предотвращением подобных ситуаций необходим.

Погружные насосы

Насос Малыш вполне способен справиться с возложенными на него задачами:

  • обеспечение водой различных объектов;
  • обеспечение водой загородных участков;
  • создание системы полива;
  • откачка воды и пр.

Стоит отметить, что погружной насос Малыш способен откачивать воду не только из водяных скважин, но и открытых водоемов. Данное оборудование пользуется немалой популярностью среди потребителей по нескольким причинам: оно очень практично и долговечно, удобно в эксплуатации, отличается приемлемой ценой.

Внимание! Производитель погружных насосов серии Малыш не рекомендует использовать устройство для откачки сильно загрязненной воды: конструкции подобного типа не способны функционировать в таких условиях. А это, в свою очередь, будет чревато быстрым износом комплектующих деталей и, соответственно, снижением срока эксплуатации устройства.

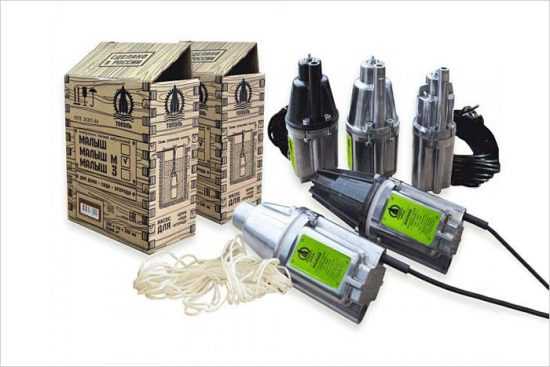

Основные разновидности насоса Малыш

Водяные насосы Малыш обладают определенными конструктивными особенностями, исходя из которых, их можно условно разделить на две основные разновидности: устройство с верхним или же нижним забором воды.

В первом случае насос располагается непосредственно в нижней части конструкции, а во втором – в верхней. Пользователи отмечают, что в реальных условиях лучше со своими задачами справляется устройство с верхним забором воды, поскольку благодаря расположению насоса тот быстрее остывает и не всасывает различные отложения (ил, песок и пр.) со дна скважины/водоема.

Разновидности погружного насоса Малыш

Устройство же с всасывающим отверстием, размещенным в нижней части конструкции, более уязвимо, поскольку требует постоянного контроля (при отсутствии автоматики): достаточно непродолжительной работы вхолостую для сильного перегрева насоса.

Серия представлена четырьмя моделями:

  • Базовая (классическая) модель чаще всего используется для забора воды из неглубоких и достаточно узких источников воды (колодца, водной скважины с диаметром обсадной трубы около 1 м). Особенностью устройства является возможность горизонтальной подачи воды, благодаря которой модель вполне можно использовать для полива садово-огородного участка. Устройство обладает мощностью около 245 Вт. Насос способен бесперебойно функционировать около 2 часов, прокачивая наверх воду, температура которой при этом не должна превышать 35 градусов, а количество содержащихся в ней нерастворимых примесей – не более 0,01%. Тип конструкции – насос с нижним забором воды.

Внимание! В данной модели отсутствует автоматическая система контроля за перегревом устройства.

  • Модель Малыш-М. Данное устройство абсолютно идентично предыдущему по своим техническим характеристикам, разница лишь в системе подачи воды: в данном случае устройство осуществляет верхнюю подачу воды.
  • Модель Малыш-З. Одна из самых популярных моделей для использования в небольших по диаметру скважинах ввиду некоторых отличительных особенностей. Например, насос очень компактен по своим габаритам, имеет небольшой вес, но при этом способен выдать около 0,5 куб. м воды в час при напоре в 20 м.
  • Модель Малыш-К. В конструкцию встроена автоматическая термозащита. В остальном же модель абсолютно не отличается от базовой.

Подключение и особенности эксплуатации

Несколько слов о том, как правильно монтируется погружной насос Малыш. Во-первых, необходимо правильно вычислить глубину установки конструкции в скважину: учтите, что она должна быть меньше чем динамический уровень воды. Во-вторых, конструкция должна располагаться в вертикальном положении. В противном случае срок службы устройства существенно сократится.

Насос Малыш

Позаботьтесь о приобретении шланга соответствующего размера для оптимального напора воды. Обязательно просмотрите технические характеристики, указанные в прилагаемой к устройству инструкции, чтобы диаметр купленного водяного шланга обязательно совпал с диаметром выходного отверстия в устройстве. Этот – очень важный момент, поскольку от совпадения/несовпадения диаметра шланга будет зависеть эффективность эксплуатации насоса, а также вероятность перегрева его элементов. Если вы монтируете насос с нижним забором воды, располагайте его на расстоянии около 0,5 м от дна скважины; если с верхним – можно опустить его на дно. Для опускания насоса вниз воспользуйтесь либо капроновым шнуром, либо тонким стальным тросом.

Совет. При монтаже конструкции обязательно обратите внимание – не касается ли она своим корпусом стенок обсадной трубы. Если это так (что недопустимо, поскольку чревато существенным повреждением корпуса), наденьте на корпус насоса специальное резиновое кольцо, которое погасит вибрации.

Ни в коем случае не подключайте устройство к сети во время монтажа: это действие допустимо лишь после окончательной установки насоса.

Самостоятельный ремонт устройства

Следует сразу отметить, что при грамотной эксплуатации устройства все его конструктивные элементы исправно отработают положенный им срок. Но в некоторых случаях даже при правильной и аккуратной эксплуатации возможны сбои в работе насоса. Рассмотрим наиболее вероятные поломки и способы их устранения:

Монтаж насоса

  • Снижение уровня подачи воды, насос при этом работает, вообще не издавая шума. В данном случае с большой долей вероятности можно говорить о снижение напряжения в локальной электросети. Выход из ситуации один – дождаться восстановления напряжения – подача воды автоматически возобновится.
  • Снижение уровня подачи воды, насос при этом начал издавать громкий шум. Это может свидетельствовать об износе резинового поршня. Исправить неполадку можно, обратившись в сервисный центр.
  • Снижение уровня подачи воды при нормальном функционировании устройства. Стоит проверить состояние резинового клапана. Велика вероятность его износа.
  • Устройство не включается из-за срабатывания системы защиты. Скорее всего, произошло замыкание в катушке электропривода.

Совет. Не забывайте периодически осуществлять осмотр прибора для определения его состояния. Впервые осмотр осуществляется буквально через пару часов после первого включения устройства. Все последующие должны проводиться не реже 1 раза за сезон.

На этом мы заканчиваем рассмотрение особенностей эксплуатации насоса погружного типа Малыш. Удачной покупки!

Как разобрать погружной насос: видео

sandizain.ru

Технические характеристики погружного насоса Малыш

Чтобы обеспечить водоснабжение на дачных участках и в фермерских хозяйствах, стоит воспользоваться бытовым электронасосом. Универсальным вариантом считается погружной насос Малыш, который применяют на различных объектах, где требуется водоснабжение. Название оборудования объясняется его компактными размерами и небольшим весом. Несмотря на скромную мощность, такое устройство гарантирует хороший напор воды.

Сферы применения

Люди, проживающие в сельской местности, а также дачники, применяют насос Малыш для таких целей:

  • обеспечение водой нежилых и жилых объектов;
  • водоснабжение дачных участков и огородов;
  • включение системы полива, работающей в автоматическом режиме, что облегчает уход за растениями;
  • опрыскивание кустарников и зеленых насаждений при помощи распылительных насадок;
  • откачка воды.

Важно помнить, что погружные насосы не предназначены для откачки загрязненной жидкости, ведь в таком случае детали конструкции быстро износятся. Соответственно, срок эксплуатации окажется небольшим.

В целом широкий спектр применения погружных насосов Малыш объясняется простотой эксплуатации, надежностью и невысокой ценой. Также немаловажную роль играет отсутствие необходимости выполнения монтажа. Насос начнет работать сразу после погружения в воду.

Многие потребители отдают предпочтение погружным моделям с верхним забором воды, благодаря чему удастся избежать загрязнений со дна, включая песок и ил. Более того, данное оборудование быстрее охлаждается, а значит, можно не бояться перегрева двигателя и его выхода из строя. Подобные насосы используются, чтобы поднять воду из скважины либо колодца. Также они являются немаловажным элементом в автономной системе водоснабжения.

Основные характеристики

Универсальные погружные насосы могут иметь разные характеристики в зависимости от изготовителя и конкретной модификации.

  • Напряжение в 220 В, при котором потребляемая мощность составляет около 200–250 Вт.
  • Насос Малыш предназначен для подачи воды из скважины или колодца, глубина которого составляет не более 40 м. При этом важно помнить, что такой показатель влияет на производительность устройства.
  • Погружной насос можно использовать для скважины, диаметр которой равен минимум 100 мм
    .
  • Условная производительность представлена на уровне 1 м³ воды в час. Если вода поднимается с высоты в 40 м, то такой показатель составляет около 430 л.
  • Вес оборудования без кабеля составляет 30 кг, а запас провода – около 50 см.

Отдельно стоит упомянуть наличие автоматики. Благодаря подобному оснащению погружных конструкций Малыш уход и эксплуатация упрощаются, а безопасность возрастает. Автоматическая система поддерживает определенное давление и следит за работой двигателя. Также автоматика защитит насос Малыш от перегрева, а двигатель не пострадает из-за скачков напряжения. Если уровень воды окажется недостаточным, питание насоса отключится.

В продаже можно найти модели с электрогенератором или оборудование, работающее на солнечных батареях.

Универсальные агрегаты продаются по доступной цене, что сказывается на сроке эксплуатации. Как правило, рабочий ресурс рассчитан на 3–4 года. При этом устройство окупится уже за один сезон.

Для многих потребителей оптимальным вариантом считается классическая модель. Она подходит для колодцев диаметром в 100 мм и обеспечивает подачу воды на расстояние в 100–150 м. Важно помнить, что в базовой версии нет автоматики, защищающей агрегат от перегрева, а это снижает цену оборудования и уменьшает срок эксплуатации.

Принцип работы

После подключения привода к сети происходит преобразование электроэнергии в электромагнитные колебания. Они поступают на соответствующий клапан, после чего мембрана начинается совершать колебательные движения. Это приводит к нагнетанию давления и прокачиванию воды. Естественно, подобные механизмы оказываются чувствительными к перегреву, поэтому здесь предусмотрено наличие автоматики, которая отключает двигатель при снижении уровня воды. Такое оборудование признано низкоуровневым, однако оно отлично справляется со своими задачами.

Важно помнить о том, что погружные насосы Малыш бывают 2 типов:

  • устройство с верхним забором воды: такой вариант считается наиболее предпочтительным, ведь оборудование быстрее охладится, а также не будет всасывать грязь;
  • агрегаты, у которых предусмотрено отверстие внизу: они нуждаются в тщательном контроле, автоматике, системе термозащиты и механическом фильтре, предотвращающем попадание в насос песка или мусора.

Установка и подключение

Чтобы выполнить правильную установку, необходимо обратить внимание на тип оборудования:

  • насосы с отверстием, расположенные внизу, необходимо закреплять на расстоянии в 1 см.
  • оборудование с клапаном вверху опускают на самое дно.

Перед установкой конец капронового шнура закрепляют на корпусе насоса, а к другому концу необходимо присоединить медицинский жгут либо резиновый шланг. Благодаря подобному решению возникающие вибрации будут значительно снижены.

Во время работы необходимо проконтролировать, чтобы погружной насос не касался трубы либо скважины. В данном случае дополнительной защитой станет резиновое кольцо, расположенное на корпусе устройства. После достижения глубины нужно закрепить насос, а затем подключить агрегат к сети.

Как продлить срок эксплуатации?

Практически всегда погружной насос используется в сложных условиях, поэтому стоит заранее позаботиться о том, чтобы избежать поломки оборудования. В частности, нужно помнить, что мелкий мусор, известковые отложения и песок могут попасть под корпус, а, значит, детали со временем сотрутся, а трубы засорятся, из-за чего придется покупать новый погружной насос. Чтобы избежать этого, необходимо приобрести специальный фильтр, способный задерживает твердые частички. Подобное оборудование легко монтируется и защищает насос от самых мелких частиц, размер которых не превышает 150 микрон. Благодаря такому недорогой фильтру срок эксплуатация насоса Малыш значительно увеличится, а эффективность повысится.

Чтобы прибор прослужил максимально долго, необходимо помнить о других важных нюансах.

  • Резинку или жгут, к которому привязан насос, стоит закрепить у верха скважины.
  • В процессе монтажа не следует подключать оборудование. Это делают только после окончательной установки.
  • При желании можно удлинить кабель, однако важно проследить за тем, чтобы соединение располагалось вне колодца.
  • Избежать серьезных поломок удастся в том случае, когда двигатель не работает «на сухую».
  • Для вибрационных насосов принято использовать фильтр в виде простой прокладки цилиндрической формы, выполненной из пористых материалов. Она поможет избежать попадания крупных частиц.

Погружной насос Малыш – это оптимальный вариант для дачников и владельцев небольших огородных участков. Использование подобного оборудования поможет решить проблему водоснабжения. Чтобы агрегат прослужил максимально долго, стоит правильно подобрать мощность, соблюдать рекомендации производителя и бережно использовать устройство.

Оцените статью: Поделитесь с друзьями!

elektro.guru

его эксплуатационные и технические характеристики, особенности установки и принцип работы

Для обеспечения водой дачных, приусадебных участков и фермерских хозяйств применяют бытовые водяные насосы. Одним из самых востребованных и недорогих является насос Малыш, который используют на небольших объектах, где потребность в воде небольшая. Агрегат называется Малышом, потому что он имеет небольшой размер и вес до 4 кг. Двигатель насоса работает от электросети в доме, напряжение которой 220 В. С помощью агрегата небольшой мощности вода подается под большим напором.

Особенности применения насосов

Насосы Малыш применяются для следующих целей:

  • обеспечение водой жилых зданий и хозяйственных помещений
  • полив дачных и земляных участков возле дома
  • откачивание воды из больших емкостей, в т.ч. бассейнов
  • подача воды в системы орошения.

Водяные агрегаты Малыш не предназначены для откачивания канализационных води и других сильнозагрязненных жидкостей.

Характеристики насосов Малыш

  • невысокая стоимость
  • рабочий ресурс — от двух до трех лет
  • мощность — 245 Вт
  • напряжение рабочее — 220 В
  • высота подъема воды — до 40 м
  • производительность — 432 л/ч (при водном подъеме около 40 м)
  • производительность — 1050 л/ч (при водном подъеме -1 м)
  • время работы без перерыва- не больше 2 часов
  • давление (рабочее) — 0,4 МПа
  • диаметр — 80 мм (в зависимости от моделей этот показатель меняется)
  • масса — 3,5 кг (вес указан без кабеля, фильтра, шланга).

Устройство насоса Малыш

Малыш состоит из деталей:

  • электропривод
  • вибратор
  • корпус насоса.

Все детали соединены при помощи винтов (4 шт.), которые закручиваются в разъемы.

Электропривод агрегата имеет:

  • сердечник
  • две катушки
  • шнур питания, которые заформованы в корпус компаундом из эпоксида.

Вибратор имеет:

  • амортизатор
  • муфту
  • диафрагмы
  • упор
  • шток с закрепленными на нем якорем и поршнем.

Диафрагма расположена на некотором расстоянии от амортизатора. Они определяют направление штока и предотвращают поступление воды в электропривод, тем самым обеспечивая герметичность агрегата.

Корпус устройства изготовлен в виде колпака, вверху которого находятся отверстия для всасывания воды и патрубок для ее выхода. Клапан прикрывает отверстия и обеспечивает вход жидкости и ее выход из агрегата.

Виды насосов

Классический насос

Этот агрегат вибрационного действия используется для выкачивания воды с колодца или небольшой скважины, диаметр которой больше 100 мм, а также для полива земельного участка. Кроме вертикальной выкачки воды, можно осуществлять и горизонтальную выкачку на расстояния от 100 до 150 м.

Погружной насос не может выкачивать загрязненную жидкость, где концентрация дополнительных веществ (примесей) — больше 0,01%, а температура — больше 35 градусов.

Классический «Малыш» имеет систему нижней выкачки воды. В комплекте имеется шланг 18 -22 мм (диаметр). В этом варианте нет защитной автоматики от перегрева, фильтра, а также реле измерения давления. Агрегат должен погружаться на глубину не более 5 метров.

Технические характеристики насосов серии М полностью соответствуют классическим. Отличие — они применяются только для верхнего забора воды.

Насос серии З

Это самый лучший вариант недорого агрегата для осуществления выкачивания жидкости из скважин диаметром более 80 мм.

Основные технические различия:

  • агрегат и его электрический привод помещены в герметичном блоке, конструкция которого монолитная
  • мощность (номинальная) уменьшена до 165 Вт
  • подача воды около 0,4 кубометра в час при напоре 20.

Вес устройства до 3 кг, размеры компактные. Диаметр шланга из этой серии должен иметь 3/4 д. Защищенный от попадания воды кабель поставляется длиной около 30 м. Фильтр отсутствует, устройство можно дополнить (при желании) фильтром стаканообразным ЭФВП.

Насос серии К

В эти насосы встроена автоматика от перегрева (термозащита). Других отличий от классической модели нет.

Особенности установки

Чтобы правильно установить насос, необходимо:

  • Измерить глубину предпочтительного расположения агрегата в водоеме (скважине).
  • Приобрести шланг нужного размера для прокачивания воды, так как диаметр должен соответствовать данной модели (технические характеристики). Если сечения не будут совпадать, давление будет повышаться, а производительность падать.
  • Закрепить к патрубку шланг хомутом из пластика.
  • Модели с нижним водозабором надо размещать в 0,5 м от скважинного дна, а с верхним — опустить на дно.
  • Использовать шнур из капрона или трос из стали небольшого диаметра для опускания и фиксации агрегата. Его закрепить в проушину, расположенную на корпусе устройства. Затем взять полуметровый отрезок резины и привязать к шнуру, его верхней части для гашения вибрации.
  • Во время монтажа не подключать агрегат к сети. При недостаточной длине кабели, можно его удлинить так, чтобы место соединения находилось вверху, вне колодца.
  • Для увеличения срока службы можно установить механический фильтру, очищающий воду и препятствующие попаданию примесей в устройство. Чаще всего используют для этих целей обычную цилиндрическую прокладку из волокнистого материала. Прокладку надевают на клапан для всасывания, чтобы производить фильтрацию воды.
  • После окончания установки насос подключают к электросети.

Агрегат лучше устанавливать на глубину, ниже чем динамический уровень воды. Погружные устройства Малыш необходимо размещать горизонтально, что увеличивает их эксплуатационные срок.

Принцип работы и техника безопасности

На основе свойств электромагнитных колебаний передаваемых к поплавку-клапану, происходит колебание мембраны, и благодаря этому происходит повышение давления и проталкивание жидкости. Механизмы данного типа очень чувствительны, при перегреве и после окончания подачи всей массы воды, двигатель отключается с помощью автоматики, обеспечивающей контроль работы прибора.

Существует несколько моделей агрегатов, которые отличаются друг от друга по месту расположения отверстий для всасывания. Надежнее приобрести агрегат Малыш, имеющий верхний забор воды, потому что в его конструкции электродвигатель располагается внизу и поэтому охлаждается быстрее других моделей. Расположение всасывающих отверстий вверху способствует тому, что в агрегат не проникает грязь, находящая на дне водозабора. Это будет положительно влиять на эксплуатацию устройства и его длительность использования.

Модели с забором воды внизу необходимо постоянно проверять, так как илистые отложения и другие примеси могут попасть внутрь. Приобретать необходимо модели с термозащитой, которая сохраняет двигатель от перегрева. В случае расстройства работы клапанов и других незначительных поломках ремонт Малыша можно производить самостоятельно. К помощи профессионалов надо обращаться, когда гарантийный срок закончен и при замере двигателя, который перегорел. Модели с нижним забором рекомендуется дополнить установкой механического фильтра, препятствующего попаданию посторонних предметов в насос.

Чтобы избежать поломку насосного агрегата, при выборе модели надо правильно подобрать мощность, обеспечить устройству бережное обращение, соблюдение всех рекомендаций, предусмотренных изготовителем.

Техника безопасности

  1. Запрещено прикасаться к насосу, включенному в электросеть.
  2. При напряжении выше нормы, агрегат нельзя использовать.
  3. Нельзя использовать устройство при повреждении шнура питания.
  4. Передвигать насос и закреплять при помощи шнура питания запрещается.
  5. При работе агрегата не допускается перекрывать поступление воды.
  6. Бесперебойная работа прибора допускается не более 2 часов, с остановкой на 20 минут отдыха. Более 12 часов в сутки нельзя использовать агрегат.
  7. Перекачивать воду с большими примесями и мусором не допускается.
  8. Не разрешается пользоваться устройством людям и детям, имеющим недостаточный опыт или знания для правильной эксплуатации.

Обладатели насосов Малыш, соблюдающие меры предосторожности и правила эксплуатации, довольны приобретением устройства и характеризуют его только с положительной стороны. Производительность насосов Малыш высокая, несмотря на небольшой размер агрегата, невысокую мощность и цену.

Заключение

Водяной насос Малыш — доступное по стоимости оборудование, которое обеспечивает дом автономным водоснабжением. С помощью специалистов можно подобрать нужную модель и произвести установку и правильное подключение, что увеличит срок эксплуатации насоса.

stoki.guru

Какой лучше выбрать погружной насос: малыш, водолей, grundfos, дефорт

Для постоянного доступа к воде из колодца применяют специальные наносы. Они позволяют в любой момент поднять необходимое количество воды, при этом их мощность и экономичность делают этот процесс наиболее эффективным. Среди таких наносов особенно выделяется погружной тип, работающий на глубине.

Виды погружных насосов

Характерным отличием погружных насосов от обычных является то, что они работают в самом колодце. Они погружаются в воду и откачивают ее с большой глубины.

Разновидности этого устройства различаются по особенностям конструкции. Отмечают следующие погружные типы:

Также отмечают вихревой тип, но используется он редко. Вихревые насосы имеют невысокую мощность, поэтому их не используют для глубоких колодцев.

Среди них наиболее популярны вибрационные и центробежные виды. Они имеют не слишком высокую стоимость, способны переносить большой объем воды, а их срок службы достаточно велик.

Важно! Размер колодезных насосов больше, чем скважинных. Это снижает максимальную высоту подъема воды. Однако они способны справиться с глубиной до 30 м.

Как выбрать насос

При выборе насоса необходимо руководствоваться данными о своем колодце. Это позволит подобрать модель с оптимальным значением мощности, цены и очистки. Поэтому при выборе нужно учитывать три момента:

  • Глубину, на которой располагается вода
  • Расстояние до ее зеркала
  • Степень ее чистоты
  • Пропускная способность

Первый пункт позволяет определить глубину, на которой располагается вода. На основе этого выбирается параметр «Глубина погружения» и метод установки устройства. Второй пункт — расстояние до зеркала, на основе которого выбирается тип насоса. Различия между первыми двумя пунктами минимальна, но если глубина воды может иметь погрешность, то расстояние до зеркала лучше отмерять точно.

Степень чистоты позволяет выбрать модель на основе параметра «Качество воды». Это важный фактор, ведь каждое устройство имеет допустимый процент ее загрязнения. Если доля грязи превышает этот порог, то срок эксплуатации насоса существенно снижается.

Последний пункт — потребление воды. На его основе необходимо выбрать максимальную мощность устройства. Если для дома этот параметр довольно мал, то для полива участка необходимо брать довольно мощную модель. Средний показатель насоса — 4,2 кубометра воды в час. Но для участка с огородом стоит брать показатель повыше.

Совет! Если глубина колодца слишком велика для обычных моделей, то стоит посмотреть глубинные насосы. Они позволяют доставать воду с больших глубин. Зачастую они используются для скважин, но имеются и колодезные модели.

При выборе стоит узнать еще несколько факторов. Среди них:

  • Расстояние от колодца до бака (или конечной точки потребления)
  • Наличие фильтров в доме
  • Мощность насоса

Мощность насоса определяется в киловаттах и позволяет определить объем выкачиваемой воды и максимальную дальность, на которую он может ее поставить. Нельзя брать максимально доступный вариант, ведь лишнее давление в водопроводе и самом насосе вредно для системы. Это же сказывается на сроке работы.

Наиболее популярные марки и модели

Хотя рынок погружных моделей полон разнообразных марок и моделей, многие из них неоправданно дороги, а их эффективность низка. Поэтому стоит ориентироваться не только на характеристики, но и на производителя устройства. Сейчас отмечают нескольких самых популярных марок, под которыми выпускается качественная техника:

Grundfos.

Этот производитель известен своей качественной продукцией и большим ассортиментом. Специально для колодцев они выделили серию SPO, подходящую для бытового водоснабжения. Модели могут использоваться для технической и питьевой воды. Конструкция устройств довольно качественная и изготовлена из нержавеющей стали.

Они идеально подойдут для частного дома, забирая воду с колодца. Однако их цена достаточно высока.

Малыш

Серия моделей «Малыш» выпускается в трех исполнениях и рассчитана на подъем воды со скважин и колодцев. Это недорогой и практичный насос рассчитан для бытового использования. Их не стоит брать для постоянной или длительной работы, что особенно касается систем полива. Стоимость крайне низка, что делает такой вариант весьма популярным.

Водолей

Эта марка считается лучшей по соотношению цены и качества. Его стоимость довольно умеренная, а эффективность работы высока. Доступные модели рассчитаны для подачи питьевой воды, а их срок эксплуатации достигает 10 лет. Это простой и экономный вариант для частного дома.

Defort

Модели Дефорт имеют относительно невысокую стоимость и отличаются широким разнообразием. Они могут использоваться не только для чистой воды, свободно откачивая жидкость с высоким процентом примесей. Однако срок работы таких моделей невелик в тяжелых условиях эксплуатации.

Джилекс Водомет

Эта линейка погружных насосов центробежного типа используется для частного дома с высоким потреблением воды. Они способны забирать жидкость с различных источников длительный срок без перерыва, что делает возможным полив, заполнение бака, мытье машины и другие подобные задачи. Стоимость относительно невысока, и сравнима с маркой Водолей.

Среди надежных вариантов эти — самые оптимальные для приобретения, ведь совмещают высокую эффективность работы, стоимость и долговечность. Однако существуют и другие, менее популярные марки. Искать их рекомендуется по отзывам, ведь у плохого насоса проблемы возникают практически сразу после установки.

Совет! Некоторые модели не рассчитаны на работу с грязной водой. Если вы не уверены в ее качества, то стоит взять универсальный вариант, а в системе водоснабжения поставить фильтр.

Как установить насос в колодец

Установка погружных моделей не сложнее, чем других. Это достаточно простой процесс, с которым можно справиться с минимальным опытом и навыками. Поэтому здесь можно обойтись без мастера.

Важно! Установка может быть проста, но если система водоснабжения не настроена под эту задачу, то стоит обратиться к профессионалу.

Установка состоит из нескольких этапов:

  1. Подготовка. Необходимо проделать отверстие в крышке колодца. Она будет необходима для поддержки насоса. К предполагаемому месту расположения колодца подводится труба или шланг, по которому в будущем будет прокачиваться вода.
  2. Спуск. После подготовительного этапа необходимо спустить насос на дно колодца к будущему месту подключения. Спуск проводится посредством троса (металлического антикоррозийного или капронового), продетого через ранее проделанное отверстие в крышке.

    ​Важно! Насос не должен опускаться глубже, чем на 30 см до дна колодца. Иначе в систему будет попадать грязь и песок.

  3. Фиксация. Насос фиксируется и подключается к системе. Трос необходимо закрепить наверху, завязав на каком-либо устойчивом элементе. Для этой цели рекомендуется приварить крючок на крышке колодца.

После этого насос можно включать в эксплуатацию. Если же вода в колодце грязная или дно в песке, то стоит приобрести патрубок с плавающим фильтром. Такая система позволит забирать воду под самой кромкой, что существенно продлит срок ее эксплуатации и снизит затраты на фильтр.

Погружной насос для колодца — оптимальный вариант для частной системы водоснабжения. Он размещается на самом дне и обеспечивает регулярный подъем воды. В этом плане он гораздо лучше поверхностных вариантов, так как требует минимум ухода и не занимает дополнительного места.

А для лучшего ознакомления с установкой погружных насосов рекомендуется просмотреть это видео. В нем описывается вибрационный насос марки Patriot, его обзор и установка.

bouw.ru

Насос «Малыш» технические характеристики погружного для колодца

Обеспечить водой дачу или приусадебный участок можно недорогим водяным насосом.

Небольшие объёмы потребления воды не требуют дорогих мощных устройств, достаточно долговечного бытового аппарата.

К таким устройствам относится погружной насос «Малыш».

Он надежен, стабилен в работе и не дорогой.

Сферы применения

Название оправдывается небольшими габаритами и весом до 4 килограмм.

Способность работать от обычной сети электропитания является плюсом.

Обладая хорошим напором, насос способен подавать воду из не глубоких скважин и колодцев.

Из существующих на рынке моделей этого класса «Малыш» обладает лучшими характеристиками в сочетании с демократичной ценой.

Насосы такого типа используются жителями сельской местности:

  • сёл,
  • деревень,
  • небольших поселков,
  • дачных кооперативов (видео, как выбрать посудомоечную машину для дома можно посмотреть тут)
    – там, где использовать централизованное водоснабжение не представляется возможным.

Перед «Малышом» ставятся следующие задачи:

  • обеспечение водой жилого дома и участка;
  • питание автоматических систем полива;
  • откачка сточных и грунтовых вод (узнайте про насос для откачки канализации).

А что вам известно про нормы температуры в квартире в отопительный сезон? В полезной статье описана методика измерения средней температуры микроклимата в жилом помещении. Она довольно сложная.

Можно ли делать скважину без обсадной трубы написано на этой странице.

Устройство получило распространение, благодаря надежной работе, доступности цен и готовности качать воду сразу после покупки.

ВНИМАНИЕ! Насос не предназначен для отведения сильно загрязненных вод. В этом случае детали быстро изнашиваются и аппарат выходит из строя.

Принцип действия

Рассматриваемый насос относится к вибрационным устройствам.

Устройство преобразует электричество в колебание электромагнитного поля, которое воздействует на клапан поплавкового типа.

Поплавок передает колебания на мембрану, которая совершает колебательные движения.

В результате многократных колебаний нагнетается давление, и начинается перекачивание воды.

Минус вибрационных устройств – чувствительность к перегреву. Во время работы насос погружается в воду, что позволяет пассивно охлаждать устройство.

Важным элементом является автоматика, которая отключит насос при холостой работе (уровень воды опустился ниже насоса).

Меры предосторожности

Погружные модели делят на два типа:

  • с верхним,
  • нижним забором воды.

С точки зрения защиты от перегрева, практичнее, устройства с верхним забором, потому, что основная часть расположена ниже уровня воды при любом развитии событий.

Верхний забор не позволит всасывать твердые загрязнения со дна скважины или колодца.

Нижний забор требует установку фильтров и контроля уровня воды (при отсутствии автоматики).

Кратковременная работа без охлаждения приводит к выходу из строя. Фильтр грубой очистки устанавливают в источниках с малым дебетом воды.

Модельный ряд

Линейка насосов представлена следующими моделями:

  • Классические модели насоса «Малыш».
    Представляет собой вибрационное устройство погружного типа.
    Предназначены для использования в неглубоких колодцах и скважинах с диаметром трубы от 100 миллиметров.

А известно ли вам, какая должна быть температура батарей в квартире? Инструкция, как правильно замерить степень нагрева радиатора отопления, размещена в полезной статье.

Как подобрать циркуляционный насос для системы отопления прочитайте здесь.

На странице: http://ru-canalizator.com/santehnika/s-oborudovanie/nasos-otopleniya.html прочитайте инструкцию по установке дополнительного циркуляционного насоса в систему отопления.

Способны перекачивать воду на расстояние 100-150 метров, что позволяет использовать для полива огорода из водоемов.

Не предусмотрена работа в загрязненной воде, предельная концентрация твердых частиц – 0,01 процента. Температура воды не должна быть выше 35 градусов.

Основные характеристики:

  • мощность – 245 W;
  • предельная высота подъема жидкости – 40 метров;
  • усредненная производительность: подъем на 1 метр – 1050 литров в час, подъем на 40 метров – 430 литров в час;
  • максимальное время работы без перерыва – 2 часа;
  • питание – бытовые электросети с напряжением 220 V;
  • рабочее давление – 0,4 МПа;
  • собственный вес – 3,5 килограмма.

Классическая модель имеет нижний забор жидкости.

Для отвода воды используют шланг, диаметром 18-22 миллиметра.

Не предусмотрено установки автоматики, фильтра и реле.

Эффективная безопасная глубина – 5 метров.

  • Модели серии «Малыш-М».
    Технические характеристики аналогичны моделям «Малыш».
    Единственное отличие от классических моделей – верхний забор воды;
  • Модели серии «Малыш-3».
    Конструктивные особенности и характеристики сделали серию лучшими устройствами для малодебетовых источников и скважин, диаметром 80 миллиметров и больше.

Отличия от базовой линейки:

  • устройство смонтировано в цельном герметичном корпусе;
  • снижена мощность – 165 W;
  • перекачивает 0,432 куба воды за час при напоре в 20 метров;
  • вес до 3 килограмм.

В комплекте с насосом идет электрокабель, длинной 30 метров.

Не оборудован фильтром, возможно использование стаканообразных фильтров ЭФВП.

Подъем воды осуществляется по шлангу диаметром ¾ дюйма.

  • Модели серии «Малыш-К».

    Основные показатели соответствуют моделям базовой серии.

    Существенное отличие – встроенная автоматическая термозащита.

Подготовка к работе

После покупки устройства прочитайте инструкцию производителя. Неправильное эксплуатирование насоса аннулирует гарантию.

Насос опускает в колодец (видео, что такое плывун в колодце посмотрите здесь) или на скважину на глубину меньшую, чем самый низкий уровень воды.

«Малыш» располагается вертикально, подвешенный за металлический тросик или нейлоновый шнур. Не рекомендована работа в горизонтальном положении, в этом случае снижается срок эксплуатации устройства.

Длина троса и шланга должна соответствовать глубине скважины или колодца (как сделать абиссинский своими руками прочитайте в этой статье). Диаметр шланга выбирается в соответствии с выходным отверстием устройства.

Трос и шланг прочно закрепляются на насосе во избежание отрыва шланга и падения устройства на дно.

В верхней части троса закрепляют отрезок прочной и эластичной резины, который гасит вибрацию устройства.

При выборе модели с нижним забором, желательно, приобрести и установить фильтр грубой очистки.

Насос располагают в 40-50 см над дном.

Модели с верхним забором опускают на расстояние 30 см от дна.

ВНИМАНИЕ! Работы проводятся с устройством, отключенным от электросети.

Питание подается после погружения и закрепления насоса в рабочем положении. При нехватке кабеля электропитания его можно удлинить.

Место соединения должно находиться вне шахты колодца или скважины (как получить разрешение на бурение артезианской прочитайте здесь).

Модели без автоматической защиты от перегрева нуждаются в постоянном контроле. Работа на «сухую» приводит к выходу насоса из строя.

Определить момент опускания уровня воды ниже заборного отверстия можно по характерному звуку, издаваемому насосом.

Дополнительные возможности

Добавление обратного клапана гидробака и реле давления — позволяют получить модификацию насосной станции. Клапан не даст воде уходить обратно в источник, а реле поддержит постоянное давление в гидроаккумуляторе.

Такая конструкция упростит водоснабжение частного дома артезианской водой (что это такое) или приусадебного хозяйства.

Небольшие материальные и финансовые затраты окупаются возможностью создания полноценного водопровода без приобретения специального оборудования.

Какая нужна доработка погружного насоса «Малыш» перед началом эксплуатации, узнаете, посмотрев видеоролик.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


ru-canalizator.com

Насос Малыш: характеристики, цена, отзывы |

Современное насосное оборудование обеспечивает жизнедеятельность людей на удаленных участках. С его помощью нам удается избавиться от различных неудобств и неприятностей.

Например, если раньше необходимо было приложить огромное количество усилий для выполнения качественного полива вашего огорода на даче, то сейчас достаточно купить и установить небольшой насос, который справится с этой работой за считаные минуты.

Отдельно стоит отметить оборудование, которое выпускают под брендом «Малыш». Оно сейчас пользуется заслуженной популярностью у дачников и владельцев загородных участков.

Особенности, назначение и принцип работы

Насос «Малыш» предназначен для бытового применения и водоснабжения приусадебных участков, дач или небольшого фермерского хозяйства (когда речь идёт о снабжении водой в небольших объёмах).

Агрегат — небольшой по габаритам и весу, и при сравнительно небольшой мощности создаёт достаточный напор для большинства сельскохозяйственных нужд.

Этот тип оборудования называют вибрационным. В отличие от погружных или поверхностных образцов, вибрационные насосы работают по уникальной технологии.

Они подкачивают воду с помощью вращения специального якоря и штока, что провоцируют появление вибраций. Единичный импульс от вибраций дает возможность поднимать воду без приложения дополнительных усилий, применения винтовых подъемных механизмов и т.д.

Именно благодаря сравнительно простой конструкции этот насос может похвастаться ценой, что в некоторых ситуациях почти в два или три раза ниже цены стандартных погружных образцов.

Обычно их применяют для поливочных работ или для подачи воды из скважин или колодцев. Как насос для постоянной системы водоснабжения сам по себе применяться не может.

Принцип работы насоса Малыш можно проиллюстрировать следующим образом:

  • Электрический ток от бытовой сети подаётся на привод, «якорь» магнитом притягивается, а после того, как полюс на магните меняется – с усилием отбрасывается в противоположную сторону;
  • Колебания, которые происходят с достаточно большой частотой (порядка 100 повторений в секунду) передаются штоком «якоря» на поршень, что создаёт давление и колебания мембраны, подающие воду дальше;
  • Установленный на «входе» клапан не даёт воде вернуться обратно.

При этом, применять данный насос можно не только для перекачивания воды из скважины, но и для забора таковой из открытого водоёма, к примеру. Диаметр насоса Малыш предполагает и скважину определённого минимального диаметра (зависит от конкретного модельного ряда).

Как видим, принцип работы и особенности его функционирования не отличаются излишней сложностью. Однако нужно вспомнить и о менее приятных нюансах, что обязательно вскроются при его эксплуатации.

Для начала нужно понять, что конструкция у такого оборудования склонна к появлению различного рода поломок. Конечно, качественное оборудование прослужит вам очень долго, но сам принцип подкачки воды за счет вибрации, слишком серьезно влияет на детали внутри насоса.

Именно поэтому устройство не рекомендуется оставлять в автономном режиме на длительное время и без присмотра. Из-за постоянных вибраций уплотнители и сальники в нем рано или поздно выйдут из строя, и случится это быстрее, чем у насосов погружного или поверхностного типа.

Еще один важный момент заключается в том, что вибрационные модели не рекомендуется использовать в скважинах с неукрепленным дном или без качественных стенок.

Дело в том, что при работе он вибрирует как внутри рабочей камеры, так и вне ее, хоть амплитуда колебаний на выходе существенно уменьшена. Поэтому при длительной работе устройство вполне способно негативно повлиять на неукрепленные стенки или дно источника.

Разновидности насоса Малыш

Насосы выпускаются в нескольких модификациях и различаются по некоторым характеристикам. При этом, расходно-напорные технические характеристики насоса Малыш идентичны для всех моделей и чем большая высота, на которую нужно подать воду – тем меньше производительность.

Базовая модель «Малыш» — это насос с нижним забором воды, для использования в скважинах и колодцах (диаметр скважины не менее 10 см), а также из открытых источников воды с температурой не более 35 градусов.

Насос Малыш для колодца может быть оснащён специальным фильтром, чтобы избежать попадания в механизм твёрдых частиц из воды.

Устройство насоса Малыш в этом варианте не предусматривает защитной автоматики привода – следует избегать «сухого хода» и перегрева агрегата.

Технические характеристики погружного насоса Малыш в базовом варианте: мощность – 245 Вт, длинна шнура 10-50 метров (не съёмный, конкретная длина зависит от выбранной модели), производительность — 950 литров в час при максимальном напоре 40 метров.

Модель «Малыш-3» — модификация с верхним забором воды, при прочих сходных эксплуатационных условиях (можно применять в скважинах диаметром не менее 8 сантиметров), обладает мощностью 165 Вт и производительностью 432 литра в час (напор – 40 метров).

Производительность насоса Малыш данной модификации сравнительно ниже.

Модель «Малыш-К» (забор воды — нижний) от ранее упомянутых разновидностей отличается наличием термозащиты привода (при перегреве происходит автоматическое отключение насоса). Мощность – 245 Вт, производительность – 950 литров в час, напор – 40.

Водяной насос Малыш (модель «Малыш-М») — насос с верхним забором воды, который по рабочим характеристикам сходен с базовой моделью, не оснащён термозащитой, но верхний забор воды обеспечивает охлаждение привода.

Выпускается в вариантах длины шнура от 10 до 40 метров, при аналогичных базовой модели «Малыш» напорно-мощностных характеристиках и производительности.

Вибрационный насос Малыш с верхним забором воды обычно предназначен для длительной работы в составе автоматической системы водоснабжения, так как может функционировать длительное время, при этом не поднимая со дна ил или другие твёрдые примеси.

Следует избегать холостого хода, независимо от способа забора им воды, что увеличит срок его эксплуатации (даже в варианте моделей, оснащённых термозащитой привода насоса).

В зависимости от того, какое давление создает насос Малыш на разной высоте – изменяется его объём подачи воды, а поскольку шнур интегрирован в сам насос – различие в моделях одного модельного ряда будет как раз в длине насоса (т.е. – рабочей высоте).

Как производится ремонт устройства

Обычно, ремонт насоса Малыш рекомендуют производить в мастерской, поскольку мастер опытен именно в необходимых работах.

Тем не менее, если насос у хозяина не первый и идентичен предыдущей модели – из двух неисправных насосов можно попробовать собрать один исправный (если, конечно, поломка у них не одинаковая).

В замене поломавшихся элементов насоса на функционирующие от другой аналогичной модели нет ничего чрезвычайно технологичного, поскольку насос имеет достаточно простое устройство, и ремонт насоса Малыш в данном случае не будет сложным.

Ремонт насоса Малыш своими руками можно произвести следующим образом:

  • Поскольку насос состоит из двух частей, которые стянуты болтами, первое, что необходимо для проведения работ по его ремонту (или просто чистке) – это ослабить и раскрутить эти болты.
  • Так как иногда болты «закисают» — можно воспользоваться керосином, чтобы её снять и облегчить ход болта (хотя, в особо терминальных случаях их можно просто спилить). Соответственно, в данном случая разобрать нужно два насоса.
  • Затем производим чистку элементов насоса и удаляем всё лишнее. Также, логичным будет проверить части обмотки на короткое замыкание.
  • Далее, можно собрать из исправных частей (разных) – один функционирующий насос. Или же – очистив все движущиеся элементы – собрать насос, если целью работы была чистка.

При бережном отношении и соблюдении норм эксплуатации – насос может прослужить хозяевам достаточно долго. Стоимость ремонта обычно составляет от 3 долларов, в зависимости от сложности и длительности работы.

Цена и отзывы

Для начала рекомендуем вам обратить внимание на отзывы об этом оборудовании. Все-таки, чужой опыт явно не будет лишним. Особенно когда вы принимаете решение о покупке насосных систем, которые имеют сложную конструкцию, множество функций и различных нюансов.

Отзывы о насосе Малыш обычно указывают на сравнительно меньшую стоимость, и достаточно большой период его непрерывной эксплуатации. Иногда, из минусов, упоминается ржавление болтов крепления, хотя это называют проблемой погружных насосов и в целом.

Виталий, 47 года, Минск:

Насос использую для подачи воды на даче – в дом. Что бы не говорили, что ржавеет и ломается часто – у нас работает уже 8 год и не забивается. Не жалуюсь, за свою цену – отрабатывает.

Александр, 35 лет, Рязань:

Начитался всяких советов, и на скважину «Малыш» ставить вначале побоялся. Только вот другие подороже выходили – рискнул. Фильтр на него поставить, конечно, пришлось. Пока нормально всё – уже полгода качает и намного лучше прошлого водопровода из колодца в дом.

Цена насоса Малыш базовой разновидности будет стоить в зависимости, от подвида (как правило, они различаются по длине шнура) – от 20 до 30 долларов. Купить насос Малыш другого модельного ряда можно примерно за ту же цену (разница может составить не более 1 доллара).

Так, цена насосов для колодцев Малыш модельного ряда «Малыш-3» будет в среднем от 21 доллара (десятиметровая длина шнура), а цена водяного насоса Малыш модели К — 22 доллара (при такой же длине кабеля).

Если планируется использовать насос для постоянного водоснабжения дома – автоматика для насоса Малыш приобретается отдельно, и вместе с ним (кроме термозащиты) не поставляется.

Универсальный фильтр, который рекомендуется применять вместе с насосами этого типа будет стоить около 2 долларов (цена погружного насоса Малыш ранее была указана без учёта стоимости фильтра).

Ремонт и регулировка оборудования (видео)

https://www.youtube.com/watch?v=z13bUEX9eQo

homebuild2.ru

Вибрационный погружной насос «Малыш» — обзор

Полить огород, закачать воду в резервуар из колодца, реки, озера или даже из скважины — все это может погружной насос Малыш. Что приятно, стоит он совсем немного, правда и характеристики имеет скромные, но для полива огорода или обеспечения водой пары кранов его хватит.

Имеет скромные размеры и вес

Область применения

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

  • для полива огорода;
  • для набора воды в накопительные емкости;
  • для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

  • В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
  • Малыши производятся и в Климовске Московской области.
  • В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
  • В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
  • Агрегаты Ручеек выпускают в Могилеве (Беларусь).

    Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%.

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит. Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды  агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

Название Забор водыЗащита от холостого хода / перегреваМощность ПроизводительностьВысота подъемаДиаметрГлубина погруженияЦена

Малыш-М П 1500 Тополь Верхнийнет/да240 Вт24 л/мин60 м99 мм3 м1741 руб (пластик)

Ручеёк-1 Могилев Верхний нет/нет225 Вт18 л/мин72 м110 мм1459 руб (шнур 10 м)

PATRIOT VP-10В (США/Китай)Верхнийнет/нет250 Вт18 л/мин60 м98 м7 м1760 руб (длина кабеля 10 м)

БЕЛАМОС БВ012 (Россия/Китай)Нижний нет/нет300 Вт16,6 л/мин70 м100 мм3 м2110 руб (шнур 10 м)

Малыш-М 1514 ТопольВерхнийнет/да250 Вт25 л/мин60 м98 мм3 м2771 руб (металл, шнур 40 м)

Калибр НВТ-210/10 (Россия/Китай)Верхнийнет/нет210 Вт12 л/мин40 м78 м10 м1099 руб (шнур 10 м)

Зубр МАСТЕР Родничок НПВ-240-10Верхнийнет/нет240 Вт 24 л/мин60 м100 м3 м1869 руб (шнур 10 м)

QUATTRO ELEMENTI Acquatico 250Верхнийнет/нет250 Вт17,5 л/мин75 м100 м2 м2715 руб (шнур 10 м)

Водолей-3 (Лепсе)Верхнийнет/есть265 Вт26 л/мин40 м98 мм1900 руб (шнур 10 м)

Малыш 25 м (Курск)НИжнийда/нет250 Вт7,1 л/мин40 м1920 руб (шнур 25 м)

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине. Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

  • когда он поднят вверх, контакты замкнуты, питание подается;
  • когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
  • вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

  • Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
  • Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
  • При эксплуатации с гидроаккумулятором выставить минимальное давление.
  • Установить защиту от сухого хода.
  • Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.


← Какой выбрать насос для скважины
Выбор газовой колонки для нагрева воды →

Фотогалерея (14 фото):

__________________________________________________

Почитать еще:

07.12.2016

optimap.ru

Погружные насосы типа малыш – Погружной насос «Малыш»: характеристики, устройство, правила эксплуатации

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
