Печи с баком для бани – Банные Печи с Баком для Воды (120+ Фото): Устройство +Отзывы

Содержание

особенности, виды, практические советы по выбору

Существует огромное количество различных моделей печь для бань. Они отличаются формою, размером и конструкцией. Печи для бань с баком для воды являются одними из наиболее востребованных.

Конструктивные особенности

Конструкция печей данного вида состоит из нескольких составляющих. Каждая из этих составляющих выполняет свою функцию, вместе они обеспечивают нормальную работу всего устройства.

Основной частью печи любого вида является топка. Это отделение, в которое закладываются дрова. Внизу топки размещен колосник – решетка из металла, через которые мелкие угольки попадают в зольник. Вверху над топкой размещается каменка – специальное отделение, в которое засыпаются камни.

Дровяная печь имеет каменки двух типов: открытые и закрытые. Печь для бани с баком и каменкой сохраняет постоянных поток тепла, ведь камни способны отдавать тепло на протяжении длительного времени. С помощью дымохода продукты горения выводятся наружу. Баки для воды могут иметь различное местоположение. Это зависит от материала и конструкции.

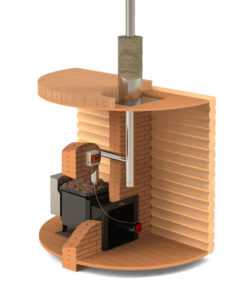

На фото представлено схематичное устройство с основными элементами:

к содержанию ↑

Принцип работы

Хорошая печь для бани с баком имеет следующий принцип работы:

  • При сгорании топлива горячий воздух, который легче холодного, поднимается вверх и нагревает камни.
  • Камни остывают медленно, за счет этого воздух в бане остается теплым на протяжении нескольких часов.
  • Печь, которая оснащена еще и баком, имеет большую теплоотдачу. Вода нагревается и дает дополнительную температуру. Воду с бака можно использовать в различных целях. Испарение воды в банной комнате приводит к эффекту сауны.

к содержанию ↑

Виды устройств

к содержанию ↑

Материал, с которого изготовлена

На рынке существует огромный выбор печей для бани с баком для воды различных моделей и форм. Наиболее универсальными считаются прямоугольные и квадратные варианты. Но и круглая печь может с легкостью украсить интерьер вашей бани. Материалом для изготовления таких устройств служат металлы, кирпич и камень.

  • Металлические печи для бани с баком для воды изготавливаются из чугуна или стали. Каждый из этих металлов имеет свои преимущества и недостатки.

Преимуществом чугунной печи для бани является способность этого материала быстро накапливать тепло. Теплоотдача происходит медленно, что обеспечивает длительный обогрев помещения. Но из-за перепада температур чугунный материал может деформироваться, что является его основным недостатком. К тому она стоит дорого, гораздо доступнее будет стальное устройство.

Печь из нержавеющей стали отличается своей жаропрочностью, компактностью в размерах, простотой монтажа. К тому же сталь, в отличие от чугуна, не деформируется при резких перепадах температуры и прослужит вам не одно десятилетие. Но железная печь может не обеспечить равномерного нагрева, так как имеет небольшую теплоемкостью. С целью устранить это печь облаживают кирпичами.

  • Кирпичные печи для бани на дровах с баком для воды имеют красивый внешний вид. Они обладают отличными эксплуатационными характеристиками: теплоотдачей, прочностью, долговечностью, удобством в использовании. Основным недостатком является то, что вы не найдете в магазине готовые печи из кирпича . Необходимо самому заниматься разработкой макета и изготовлением. Или же воспользоваться услугами мастера. Но цена такой печи из-за стоимости расходных материалов довольно высокая.

к содержанию ↑

Вид топлива печи

Наиболее распространённым топливом являются дрова. Они обладают высоким КПД, легкие в использовании, быстро разжигаются и отдают тепло. Следует отдать предпочтение дровам из лиственных или фруктовых пород: дубу, березе, ольхе, вишне, яблоне. Их можно использовать с целью ароматерапии.

Сжижать можно и хвойные деревья, но необходимо помнить о том, что они при сжигании выделяют смолу. Ее налипание на дымоход в дальнейшем приведет к засорению сажей.

Иногда владельцы печей прибегают к отоплению углем. Он горит дольше дров. Даже маленькая печь с топливом в виде угла способна обогреть достаточно большое помешенные. Но и температура его горения тоже значительно выше. Поэтому ни каждая конструкция для бани способна выдержать длительное использование этого вида топлива.

Отопление бани брикетами и пеллетами менее распространено. Это связано с тем, что они быстро сгорают. Требуется большое количество такого топлива для того, чтобы длительное время поддерживать высокую температуру в бане.

Все более популярными становятся устройства, которые нагреваются не с помощью топлива, а от электрической сети. Электрическая печь может совмещаться с дровяной. Таким образом вы можете выбрать нужный способ нагрева.

к содержанию ↑

Классификация печей по конструкции бака и топки

  1. Печи со встроенным баком для воды появились на рынке первыми. Для их конструкции характерно размещение бака внутри топки. Для слива воды изготавливаются краны. Поступает вода в бак через специальное отверстие. Основным недостатком этого вида является то, что бак требует постоянного наполнения водой. Это требует затрат сил и воды. Вода испаряется и создают влажный воздух, даже тогда, когда это не требуется.
  2. Навесной бак для печи работает по такому же принципу, как и встроенный. Только он размещается с боку устройства с помощью специальных крючков. Кипение воды в таком баке начинается гораздо раньше, чем прогревается пространство бани. Во время этого процесса выделяется некомфортный для человека холодный пар.
  3. Печь для бани с выносным баком для воды является наиболее оптимальным вариантом. В ней можно легко контролировать температуру воды. Процесс нагревания происходит за счет энергии дымовых газов. Его установка возможна не только в парилке, но и в моечной, душевой, предбаннике и в любом другом помещении. Существует два вида конструкций с баком и трубой. Первые – баки самоварного типа. Эти баки устанавливаются на дымоходной трубе выше топки на 50-60 см. Они значительно экономят место в парилке и за счёт теплообмена за час нагревает большое количество воды – 60-100 литров. Выносной бак для банной печи может нагреваться и по другой схеме. К дымоходу крепиться небольшой бак с двумя трубками, который подключается к большой емкости с водой.
  4. Существуют также печи для бани с выносной топкой и баком для воды. При таком варианте топку и бак можно размещать в отдельных помещениях. Они способны удовлетворить даже самого требовательного покупателя.

к содержанию ↑

Советы по выбору бака

Перед выбором данного устройства следует определиться с требованиями. Консультанты в специализированных магазинах расскажут вам о преимуществах каждой модели. Но изначально все-же стоит подумать над материалом, размером и формой необходимого товара с баком для воды. Расчет необходимой емкости для воды зависит от количества посетителей бани: примерно 5-6 литров на одного человека.

Если вы выбрали кирпичную или каменную печь, которую нельзя так просто купить в магазине, стоит обратиться к мастеру-укладчику и обсудить с ним все нюансы. Выбирая заводское изделие стоит обращать внимание не только на популярность фирмы производителя, но и внешний вид, качество и цену. Следует помнить правило: лучшая печь для бани с баком для воды не может иметь низкую стоимость.

к содержанию ↑

Обзор лучших печей с баком для воды

к содержанию ↑

Вывод

Печи для бани с баком для воды приобретают все большую популярность. Они могут изготавливаться с различных материалов, иметь разную форму и конструкцию. Существуют модели со встроенным, навесным и подвесным баками. На какой продукции остановить свой выбор – решать вам. Но следует уделять должное внимание качеству материала и его стоимости.

pechnoy.guru

инструкция по изготовлению из кирпича

Самодельные печи для бани на дровах с баком для воды снабжаются металлическим сосудом таких размеров, чтобы он гармонично вписывался в помещение.  Обычно бак устанавливается внутри отопительного сооружения, реже под дымоход или сбоку печки.

Вода в баке выполняет двойную функцию. Воздушные пары из котла насыщают и увлажняют воздух в парилке. Горячая вода в бане всегда нужна для различных целей: запарки веника, помывки.

О конструкции

Чтобы построить печь в баню из кирпича с баком для воды потребуются листы металла, кирпичи, труба в зависимости от высоты конструкции. Встроенный бачок размещается так, что дно или боковина емкости нагревается языками пламени из топки.

Такое обустройство означает, что лучшим выбором в качестве материала будет толстая нержавеющая сталь. Такой бачок не прогорит с годами и не подвергнется коррозии от паров воды.

Кирпич для печки приобретают огнеупорный. Материал для отопительного сооружения в бане должен быть прочным, крепким, пароустойчивым. Кирпичи должны быть одинакового размера, без дефектов.

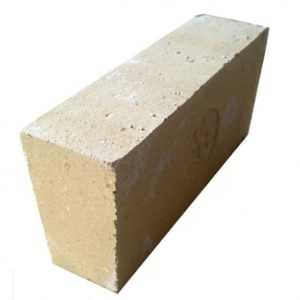

Хорошим выбором будет шамотный огнеупорный кирпич. Этот строительный материал делают из глиняной смеси и его применяют для кладки доменных горнов.

к содержанию ↑

Инструменты

Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:

  • молоток-кирочка,
  • специальный мастерок,
  • киянка,
  • уровень,
  • рулетка,
  • строительный шнур,
  • отвес.

Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.

к содержанию ↑

Советы по работе

Прежде чем приступить к работе, определите размеры печи для бани с баком для воды. Ширина и высота конструкции напрямую зависит от помещения. Естественно, печурка не должна занимать все пространство. Расстояние до деревянных стен и полок должно быть не менее 0,3 м. Линейные размеры могут варьироваться от 80 см до полутора метров.

Кирпичная печь для бани с баком для воды своими руками, как и любая другая начинается с фундамента. Вес будущей печки будет значительным (500-900 кг), поэтому платформу нужно подготовить основательно. Для тяжелых конструкций придется вырыть котлован глубиною больше метра. Более точно глубину определяют в зависимости от региона и структуры почвы.

Для защиты деревянных поверхностей от возгорания их рекомендуется закрывать сэндвичем из теплоизоляции и листа металла. Касается это тех мест, которые расположены близко к сооружению. Из металлов предпочтение отдается нержавеющей стали, которая не подвергается коррозии. Толщина здесь играет несущественную роль, главная задача такой защиты — отражать тепловое излучение. Размещать листы целесообразно подальше от основных путей движения людей, чтобы не получить ожоги. Подробнее читайте в статье: защита стен банной печи от жара.

Несколько слов о баке… Браться за работу по изготовлению бачка для банной печи следует только опытному сварщику. Стыковочные швы в емкости должны быть тщательно проварены, чтобы пары под давлением не могли проникнуть наружу. Сами понимаете, что разбирать печь из-за подтекающего бака занятие неприятное.  Делать емкость рекомендуется из нержавеющей стали толщиной 1,5 — 2 мм.

к содержанию ↑

Процесс кладки и порядовка

Банные печи своими руками из кирпича с баком для воды укладывают на специальных растворах с высоким содержанием глины. Для кладки дымохода и фундамента используют известковый или цементный растворы. Приготовление глиняного раствора процедура очень ответственная. Самое главное в процессе — правильно подобрать компоненты.  Слишком жирная смесь будет растрескиваться при высыхании, а если переборщить песка, то швы будут крошиться.

Воду для кладки печки лучше всего брать дождевую. Песок должен быть мелкозернистый, просеянный через сито. Глину для обеспечения пластичности замачивают на сутки и периодически помешивают. Опытные печники на глазок могут определить пропорции смеси. Для тех, кто работает с глиной недавно, советуем сделать несколько опытных образцов и затем замешивать основную партию.

Порядовка кирпичной печи для бани с баком для воды:

Кладка печи выполняется в следующем порядке:

Перед первой топкой кладке нужно как следует просохнуть. Естественную сушку можно ускорить усиленным  проветриванием помещения.

к содержанию ↑

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы. Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

  • вверх, через кровельные листы;
  • в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра.  Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Читайте также: Как сделать дымоход для печи в баню?

к содержанию ↑

Вывод

Сложить своими руками печь для бани с водяным баком вполне возможно. Потребуются навыки сварочных работ и умения по печной укладке. А еще стремление и трудолюбие, и любая задача будет по плечу.

pechnoy.guru

Печи для бани с баком для воды

Установка печи является кульминационным моментом строительства бани. Самый практичный на сегодняшний день вариант – печь с баком для воды. Она проста в эксплуатации и позволяет более эффективно использовать исходящее тепло.

Такую печку можно собрать самостоятельно. Для этого нужно знать основные элементы, из которых она состоит, а также последовательность их установки. Обо всём этом подробно рассказано в этой статье.

Выбираем печь

Классическая печь для бани должна иметь основание-фундамент, топку, зольник-поддувало, нишу для камней, бак для воды, дымоходную трубу с заслонкой и колосниковую решётку (находится между поддувалом и топкой). В качестве материала обычно используются кирпич, чугун и жаропрочная нержавеющая сталь.

Кирпичная печь

Кирпич имеет низкую теплопроводность, поэтому долго нагревается и медленно отдаёт накопленное тепло. Благодаря этому в парной образуется комфортная атмосфера с оптимальным температурным режимом и лёгким приятным паром. Кирпичная печка занимают много места, поэтому подходит только для парных объёмом свыше 35 м3.

Может иметь различные варианты конструкции:

  • Прямоточная. Нагревается за счёт дымовых газов, которые проходят по прямому каналу через каменку и затем попадают в трубу. Имеет невысокий КПД – примерно 40%.
  • Конвекторная. Канал, через который горячие газы выходят наружу, имеет спиралевидную форму. Горячие газы, проходя по нему, обеспечивают нагрев камней, а также большей части поверхности стенок. Таким образом, достигается КПД около 60%.
  • Колпаковая. Самый совершенный вид конструкции, но и самый дорогостоящий. Имеет внутреннюю камеру, под верхним сводом которой располагается каменная закладка. Нагретые газы из топки устремляются вверх, а затем, не имея другого выхода, попадают прямо на каменку. Это обеспечивает максимально быстрый нагрев и КПД до 70 %.

Любая конструкция кирпичной печи сложна в изготовлении и требует при сборке особых навыков и умений. Эту работу лучше доверить профессионалам.

Достоинства:

  • Обеспечивают идеальный микроклимат в парной.
  • Имеют оригинальный внешний вид.
  • Медленно остывают.

Недостатки:

  • Повышенный расход дров вследствие высокого энергопотребления.
  • Плохо переносят влажность и перепады температур.

Чугунные печи

Чугун – прочный сплав железа и углерода, поэтому конструкции из него получаются надёжными и долговечными. Печи из чугуна имеют высокий КПД (до 80%) и отлично подходят для оснащения парной размером 25-35 м3.

Их можно монтировать самостоятельно: конструкция состоит из отдельных элементов, которые собираются на замковые соединения, а затем швы заливаются герметиком. После установки может выполняться облицовка камнем или кирпичом. А можно заказать уже готовый вариант. Основными производителями являются компании «Калита», «Везувий», Гефест».

Достоинства:

  • Высокая теплоотдача и, как следствие, быстрый прогрев помещения.
  • Устойчивость к коррозии и деформациям.
  • Длительный срок службы.

Недостатки:

  • Имеют большую массу, поэтому долго прогреваются.
  • Возможность разгерметизации вследствие термоудара (возникает из-за разницы температур в соседних элементах конструкции, например, при попадании холодной воды на одну из стенок).

Печи из жаропрочной стали

Наиболее доступный вариант из-за невысокой стоимости и простоты сборки. Подходит для небольших парных (15-25 м3). Нержавейка обладает высокой теплопроводностью, поэтому быстро нагревается и также быстро остывает.

Для поддержания оптимальной температуры в парной печь необходимо постоянно подтапливать. Для увеличения срока службы необходимо выполнять обкладку кирпичом или камнем.

Достоинства:

  • Быстро нагревают помещение.
  • Легко собираются и устанавливаются.
  • Устойчивы к коррозии и температурным перепадам.

Недостатки:

  • Быстро остывают и требуют поддержания постоянного горения.
  • Могут деформироваться из-за температурного расширения металла.
  • Могут прогорать в сварных швах.

Выбираем баки для воды

Бак – это ёмкость, в которой нагревается вода. Он должен быть таким по размеру, чтобы влага успевала нагреться и, в то же время, не выкипала. Соответственно, при выборе объёма бака нужно руководствоваться, прежде всего, размерами парной: чем она больше, тем объёмнее может быть бак, и наоборот. Литраж также выбирается, исходя из количества людей: на одного человека, в среднем, требуется 10-15 литров воды.

Материалом для бака может служить нержавеющая сталь, чугун и эмалированное железо:

  • Чугунные баки надёжны, не боятся ржавчины и высоких температур. Но из-за большого веса они потребляют большое количество тепла, из-за чего вода в них нагревается долго. А при установке требуются усиленные крепления.
  • Баки из эмалированного железа более лёгкие, по сравнению с чугунными. Вода в них нагревается намного быстрее. Главный недостаток – хрупкость эмали. При механическом воздействии неизбежны трещины и сколы, которые впоследствии покрываются ржавчиной.
  • Баки из нержавейки – оптимальный вариант. У них практически нет недостатков, зато целый набор достоинств: надёжность, долговечность, небольшой вес, коррозийная стойкость, высокая теплопроводность, гигиеничность.

Виды баков для воды

Выносные

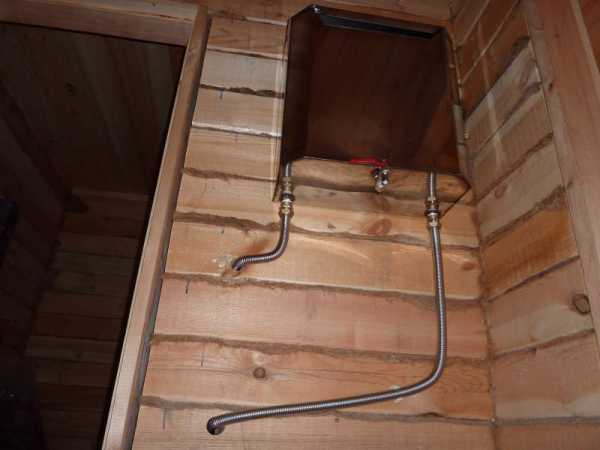

Устанавливаются в любом удобном месте, например, в помывочной. При помощи двух труб соединяются с теплообменником, встроенным в печи. После того, как вода нагреется, она начинает естественным образом циркулировать: холодная поступает в теплообменник и вытесняет оттуда горячую, которая, в свою очередь, поступает в бак.

Большое значение имеет перепад высот: чем он больше, тем выше будет давление в системе, и тем быстрее будет происходить циркуляция.

Для труб, как правило, используется диаметр в ¾ дюйма. Материал должен быть огнеупорным. Для увеличения скорости водообращения горизонтальные участки трубопровода следует делать с небольшим уклоном в сторону печи. При длине труб более трёх метров для нормального функционирования системы понадобится насос.

Правила эксплуатации выносных баков:

  • Воду нужно заливать в теплообменник, когда печь ещё не растоплена. Иначе металл может лопнуть от резкого перепада температур.
  • В зимнее время после окончания помывки воду из системы необходимо сливать для того, чтобы не лопнули трубы.

Самоварные

Крепятся на трубу дымохода и нагреваются за счёт исходящего от неё тепла. Похожий принцип действия у самовара, от которого и пошло название бака. Такая система позволяет эффективно расходовать исходящую от трубы тепловую энергию, в результате чего вода нагревается за короткое время.

Но бак на трубе имеет и свои недостатки. Во-первых, подвесная конструкция не может иметь слишком большой вес, а, следовательно, и объём. Во-вторых, неудобно заливать и сливать воду. Устранить эти неудобства можно, оснастив систему дополнительным выносной ёмкостью.

Навесные

С помощью крюков подвешиваются на боковую стенку печи, от тепла которой нагревается вода. Достоинство таких ёмкостей в том, что их легко можно снять и повесить в другом месте. Недостаток – долгое время нагрева, поэтому навесной бак — идеальный вариант для тех, кому не нужен большой объём.

Встроенные

Как правило, применяются для кирпичных печей. Устанавливаются на верхнюю её стенку так, чтобы дно имело контакт с огнём. Вода в них быстро нагревается, но срок службы невелик из-за того, что металл со временем прогорает.

Делаем своими руками

Оптимальным вариантом для самостоятельного изготовления является стальная печь с баком на трубе из нержавейки. Такая конструкция проста, надёжна, имеет низкую себестоимость и обладает отличными термическими характеристиками. Подойдёт для парной объёмом до 25 м3, рассчитанной на четыре человека.

Составные элементы печи с баком для воды размерами 500 x 500 x 1700 мм:

  • Поддувало.
  • Отсек для сгорания дров (топка).
  • Отсек для нагрева камней (каменка).
  • Отсек для нагрева воды (бак).
  • Труба дымоотвода.

Инструменты и материалы:

  • жаропрочный металлический лист площадью 5 м2 и толщиной не мене 10 мм;
  • труба металлическая с толщиной стенок 5-10 мм;
  • колосниковая решётка;
  • петли металлические 8 шт.;
  • лист нержавеющей стали 1 м2;
  • кран с вентилем;
  • штуцер для крана;
  • болгарка;
  • сварочный аппарат;
  • ножницы по металлу.

Порядок работ

  1. Лист металла болгаркой разрезается на отдельные части:
    • Для поддувала 4 листа 100 на 500 мм.
    • Для топки и каменки 10 листов 500 на 500 мм.
  2. Сваривается поддувало размером 200 X 500 X 500 мм. Сверху оно перекрывается колосниковой решёткой. Спереди прорезается отверстие 100 X 200 мм. Затем на петли устанавливается дверца.
  3. К поддувалу приваривается топочный отсек размером 500 x 500 x 500 мм. Сверху он перекрывается листом 500 X 500 мм. Спереди прорезается отверстие 300 X 300 мм. Затем на петли устанавливается дверца.
  4. Аналогично изготавливается отсек для камней. В верхней его части прорезается отверстие для трубы. Затем приваривается сама труба.
  5. Далее изготавливается бак для воды. Ножницами по металлу лист нержавейки разрезается на 4 листа 500 x 500 мм, которые свариваются между собой, а затем привариваются на отсек для камней. В передней стенке встраивается штуцер и ввинчивается кран.
  6. Изготавливается верхняя часть бака для воды 500 x 500 мм с отверстием под трубу и крышкой на петлях. Затем она надевается на трубу и приваривается к баку. Отверстие, сквозь которое продета труба, также тщательно проваривается.

Установка печи

Для соблюдения норм пожарной безопасности при установке должны выполняться следующие условия:

  • Пол должен быть оборудован фундаментом из камня или кирпича.
  • В пол перед металлической дверцей должен быть вмонтирован металлический лист 500×700 мм.
  • Стены должны быть выполнены из негорючих материалов или оштукатурены от пола на высоту 300 мм выше уровня печи.

Минимальные расстояния:

  • От наружной поверхности печи до стен — 400 мм.
  • От верха печи до потолка – 1200 мм.
  • От топочной дверцы до противоположной стены – 1250 мм.

После того, как конструкция собрана и установлена в бане, нужно выполнить предварительную протопку и проверить качество сварных швов. При разгерффметизации неизбежны утечки тепла, что приведёт к значительной потере эффективности, и парная не будет нагреваться.

Если же всё сделано правильно, то через 2-3 часа должна установиться температура около 80 оС. В такой бане смело можно париться.

Блиц-советы

И в заключение несколько советов от печников-профессионалов:

  • Чтобы добиться более «лёгкого» пара, печь лучше оснастить парогенератором (устройство в виде быстроразогревающейся камеры, рассеивающей нагретый мелкодисперсный пар).
  • Для более равномерного прогрева больших помещений лучше использовать печи конвекционного типа, которые за счёт специального кожуха искусственно создают тепловые потоки.
  • Топить баню нужно исключительно дровами. Только за счёт горения дерева можно добиться прогрева помещения от стен к центру, что обеспечивает «лёгкий» пар и нужные кондиции.
  • В качестве банных камней лучше использовать диабаз, базальт, талькохлорит, габбро.

orcmaster.com

баки встроенные, навесные, выносные, теплообменники

Самый практичный способ нагревать воду в бане – использовать тепло от печки. Сделать это можно несколькими способами. Один из самых очевидных и простых – установить на печку или внутрь нее бак с водой. Такие баки называют навесными и встроенными. Бывают еще наставные баки – это какие-то емкости, которые ставят сверху на разогретую печь. Для нагрева воды можно использовать тепло, обычно улетающее в трубу: на дымоотводящую трубу тоже можно навесить бак. И вода будет греться очень эффективно: температура дымохода может достигать 500оС.

Все эти способы хороши, но они не дают возможности подавать горячую воду в душ. А сегодня мало уже кто представляет себе баню без душа. Такую возможность дают выносные баки для воды. В печи устанавливают теплообменник, бак вешают в рядом с печкой или в другом помещении (на чердаке, например), соединяют их между собой трубами, по которым циркулирует вода. Проходя через теплообменник, вода нагревается, попадает в бак, откуда может раздаваться в душ или кран. Несложная система и эффективная.

Схема подключения выносного бака к банной печи

Первыми появились встроенные баки. Эти емкости устанавливаются или над топкой или сбоку от нее, формы могут быть любой, но чаще встречаются прямоугольные. Толщина стенок (из нержавейки – другие использовать в печи нерационально) в емкостях до 50 литров 0,8-1 мм, у больших до 1,5 мм. Для слива воды предусматриваются краны (обычно шаровые), заливается вода в специальное отверстие. Но встроенные баки не всегда удобны – пустым не оставишь, а кипящая вода – источник «тяжелого» влажного пара, который для парилки не самый лучший. Потому приходится постоянно сливать горячую воду, доливать на ее место холодную. Хлопотно. С навесными произойти может тоже самое, но тут ситуация несколько иная: навесить или снять такой бак достаточно легко. Во всяком случае, можно поставить печь так, чтобы это можно было делать это без особых неудобств.

Встроенный баки для воды — не самое лучшее решение

Навесные баки для воды в баню

Навесной бак представляет собой герметичную емкость с крышкой (съемной или откидной) и краном для слива горячей воды. Крепится он на одну из боковых или на заднюю стенку. Креплением обычно служат металлические крючки. Чаще всего сделаны они из нержавейки так как только нержавейка успешно переносит тяжелые  условия длительное время. Можно найти эмалированные баки для воды, но без проблем они служат только до появления сколов и трещин эмали. Эти дефекты на какое-то время можно замазать специальной эмалью, но все равно рано или поздно они проявят себя. Другие способы защиты от коррозии или неприемлемы из-за высоких температур (краска или полимерные покрытия могут сгорать или плавиться) или слишком дороги и в результате их стоимость выше, чем нержавейка, а качественные показатели хуже.

Навесные баки для воды — из нержавейки надежнее и долговечнее

Большая часть производителей предлагает для своих печей навесные баки опционально (за отдельную плату), но никто не мешает сделать такую емкость своими руками. Однако насколько это выгодно, нужно посчитать. Учтите стоимость материала и работы. Если делать будете сами – это одно, а если заказывать у кого-то – нужно считать.

Важно! Качество сварки должно быть очень высоким, а швы герметичными.



Приставной бак для воды. Интересный вариант, но нечасто используется

Есть очень интересный вариант бака для воды. Его не назовешь навесным. Он, скорее, приставной. На рисунке продемонстрирован принцип нагрева воды в этом варианте. В печь вваривается наклонная запаянная на конце труба. Дугой открытый ее конец помещается в нижней части бака для воды, установленного выше печи. Как происходит нагрев? Холодная вода со дна попадает в наклонную трубу, где нагревается до кипения. Выделяемые при нагреве пузырьки горячего воздуха поднимаются по трубе и попадая в более холодную среду лопаются, перенося, таким образом, значительную часть тепла. Эти же пузырьки стимулируют конвекцию (перемешивание) слоев воды.

Не все любят навесные или встроенные баки: они отбирают часть тепла на обогрев воды, замедляя тем самым подготовку парилки. И процесс этот практически постоянный, ведь чтобы не кипела вода и не шел сырой пар, нужно регулярно сливать горячую и добавлять холодную.

Бак на трубу

Греть воду при помощи тепла от дымохода выгодно по трем причинам:

  • вы используете тепло, которое раньше просто выводилось на улицу;
  • процесс нагрева никак не влияет на время подготовки парилки;
  • медленнее прогорают трубы дымохода: на обогрев уходит большая часть тепла, и режим эксплуатации становится более мягким.

Похожий способ нагрева – от горячего воздуха, проходящего через расположенную в середине трубу – используется в самоварах. Потому такие устройства называют еще баками для воды самоварного типа. В поперечном разрезе геометрия таких емкостей может быть различной: квадратной, прямоугольной, треугольной, круглой, овальной. Выбираете, что больше нравится, или то, что лучше «встанет», легче закрепится и т.п.

Баки на трубу могут быть разного объема и конфигурации

При всех своей привлекательности имеет такой способ нагрева воды и недостатки:

  • Практически не в одном устройстве нет способа проконтролировать уровень воды в баке. Сколько там осталось ее – не понятно. Аналогично дело обстоит и с контролем температуры. Допускать кипения воды нежелательно, если хотите «сухой» пар, а контролировать ее состояние нечем.
  • Большой бак на трубу монтировать сложно: вес с водой получается в районе 100 кг и больше, и нужно придумывать надежную систему крепления, причем так, чтобы вес приходился не на печь, а на какие-то другие элементы. Исключение – печи с баком на трубу сразу от производителя. В этом случае все рассчитано и предусмотрено.
  • Если бак располагается не сразу над печкой, заливать воду в него неудобно – заливное отверстие получается высоко.

Как обойти невозможность контролировать уровень воды в баке народ уже придумал. В этом видео описаны несколько возможностей, а продемонстрирован один.

Душ организовать при таком способе нагрева воды сложно: нужно от крана отбора воды вести шланг в смеситель. Но чтобы обеспечить достаточное количество воды в баке для подогрева, необходимо организовать автоматическое пополнение воды в баке, а это требует наличия системы контроля уровня сложнее, чем в видео. Можно сделать что-то похожее на поплавковую систему в бачке унитаза, но необходимо подобрать материалы, которые переносят высокие температуры.

Более удобны и в монтаже и в использовании баки на трубу, к которым подсоединяется выносной бак. На трубе монтируется небольшая емкость с двумя вваренными трубками для холодной и горячей воды. Рядом устанавливается емкость большего объема, соединенная с этим баком на трубе при помощи труб (металлических, металлопластиковых, гибких шлангов). В систему заливается вода, которая циркулируя по трубам нагревается.

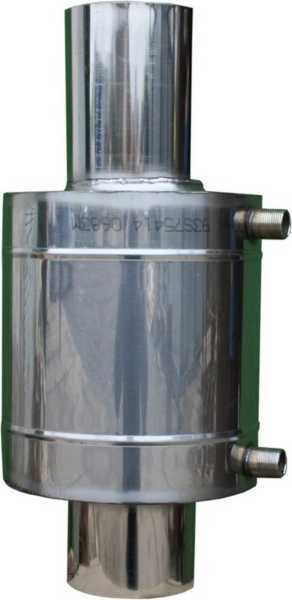

Бак-теплообменник на трубу

Небольшой бак на трубе называют еще теплообменником или водяной рубашкой. Этот способ лишен практически всех недостатков предыдущего варианта:

  • Объем бака на трубе небольшой и вес его даже с водой позволяет просто установить его без каких-либо дополнительных поддерживающих конструкций.
  • Доливать, сливать воду легко – второй бак можно установить как угодно и где угодно, можно подключить его к системе водоснабжения (если есть такая).
  • Аналогично обстоит дело с контролем уровня – поставьте выносной бак так, чтобы можно было видеть уровень воды или встройте «систему» продемонстрированную в видео выше.
  • Так как бак находиться может не в парной, а в моченом отделении или даже на чердаке, в предбаннике и т.д., то никакого постороннего пара в парилке нет и можно легко контролировать кондиции воздуха в ней.
  • Можно организовать подачу воды в душ. Это также сопряжено с определенными трудностями, но реализуется несколько легче, чем в предыдущем варианте.

Выносной бак для воды

Такая система нагрева воды в бане возможна только при использовании печей с теплообменниками. Многие производители банных печей разрабатывают свои печи так, чтобы их можно было устанавливать в топке, они же предлагают уже готовые теплообменники. Печи с теплообменниками есть практически у всех ведущих отечественных производителей:

  • Везувий
  • Вулкан
  • Термофор
  • Ермак
  • Теклар
  • Теплодар
  • Жара
  • Варвара
  • Ферингер

Если вы собираетесь покупать готовую печь, рациональнее будет купить теплообменник того же производителя: он рассчитывался на эту систему и работать должен хорошо. Не возникнет проблем с подключением теплообменника к банной печи: предусмотрены выводы из печи, снабженные кранами. К ним подсоединяете трубы и выносной бак.

Бак на трубу в собранном виде

Имеют печи с теплообменниками особенности использования:

  • Заполнять систему водой нужно в холодном виде. Если в раскаленную печь заливать холодную воду, в теплообменнике возникает большая разница в температурах, что приводит к разной величине температурных расширений и его может разорвать.
  • Соединяя теплообменник с баком для воды и выбирая место для их установки помните, что для нормальной циркуляции воды длина труб не должна превышать 3 метра. Этой длины достаточно для установки бака за стенкой в соседнем помещении. Если вас такой вариант не устраивает, нужно будет встроить насос, который будет обеспечивать требуемую скорость движения воды.

Подключение выносного бака и теплообменника

Использовать для соединения теплообменника и бака можно любые трубы, которые могут выдерживать высокие температуры. Например, на полметра от печи можно поставить металлические (желательно нержавейку или медь), а от них через фитинги уже можно ставить или металлопластиковые для горячей воды или, может, оплетку. Места соединения патрубков, выходящих из печи, уплотняйте специальной подмоткой, которая применяется для высокотемпературных агрегатов (тангитом), прокладки желательно заменить на самодельные из паронита.

Подключение теплообменника к банной печке

Диаметр труб: обычно берут 3/4 дюйма или дюймовые. Меньше не рекомендуется, так как из-за большого сопротивления может слишком медленно двигаться вода, из-за чего будет плохо греться в выносном баке, а в теплообменнике будет кипеть. При подключении не забывайте все горизонтальные участки делать с небольшим уклоном в сторону печи. Это также способствует улучшению циркуляции.

Подключение теплообменника к банной печки

Также для более активного движения воды в системе желательно выносной бак поднимать выше уровня печи. Чем больше перепад высот, тем больше разница в давлении и скорость, с которой жидкость будет циркулировать в системе.

Конечно, можно попытаться сэкономить и изготовить теплообменник своими руками, но при этом нужно будет учесть достаточно большое количество нюансов.

И напоследок, посмотрите видео и хорошо подумайте, нужен ли вам бак для воды, или лучше поставить бойлер.

teplowood.ru

Кирпичные банные печи с баком для воды своими руками (видео)

26 мая 2015

Просмотров: 6876

Банные печи своими руками из кирпича с баком для воды — это сердце любой русской бани, которое делает это строение неповторимым и уникальным. История таких сооружений насчитывает многие века и определила ряд своеобразных элементов, без которых они не будут вызывать интерес у любителей банных процедур.

Кирпичные печи для бани с баком для воды прогревают парилку до температуры более 100º С, поддерживают тепло в других помещениях бани, греют воду и камни.

Даже конструктивно банные печи своими руками из кирпича с баком для воды сохраняют свою приверженность старорусским традициям. Конечно, изменился состав кирпича (можно подобрать надежные огнеупорные материалы), но сама технология, проверенная веками, сохраняет принципы.

Особенности печи для бани

Кирпичные печи для бани с баком для воды являются многофункциональными сооружениями, решающими следующие задачи: прогрев парилки до температуры более 100º С, поддержание тепла в других помещениях бани, нагрев воды, разогрев камней, получение пара. По старым традициям банные печи изготавливаются нескольких видов: «по-белому», «по-серому», «по-черному» и с плитой.

Схема печи «по-черному».

При варианте «по-черному» не используется дымоход (если он есть, то перекрывается заслонка), весь пар остается в парилке, создавая особый аромат. Пользуются такой баней, когда сгорит все топливо, чтобы не дышать продуктами горения, а температура набрала максимальное значение.

Печи «по-белому» обладают действующим дымоходом, что обеспечивает отвод продуктов горения, а пар создается при контакте накаленных камней с водой (чисто водяной пар). Недостаток — медленный прогрев помещения (до 10 часов). Технология «по-серому» занимает промежуточное положение, т. е. включает в себя регулирование дымоходных заслонок. Наконец, кирпичные печи с плитой подразумевают нагрев парообразующих камней от накаленной металлической (чаще всего чугунной) плиты.

По режиму нагрева банные печи подразделяются на печи постоянного и периодического действия. В печах первого типа камни постоянно нагреваются до 350º С, печью можно пользоваться при горении топлива. Во втором случае камни разогреваются до 1000º С, после чего растопка прекращается. Этот способ позволяет получить сухой пар. Кроме того, печи могут отличаться по потребляемому топливу: дрова, уголь, торф.

Особенности конструкции печи для бани

Банные печи, изготавливаемые своими руками, должны иметь следующие основные элементы:

  • фундамент;
  • кирпичный корпус;
  • топливник;
  • дымообороты и дымоход;
  • зольник;
  • бак для воды;
  • корыто (поддон) для камней.

Фундамент несет всю силовую нагрузку и должен быть достаточно прочным. Он изготавливается на 12-15 см больше размеров печи. Верхний уровень фундамента заглубляется в пол на два кирпичных ряда (до 15 см). Над фундаментом ложатся шанцы — 2-3 ряда кирпича. Далее сооружается зольник — камера, включающая поддувало для подачи в топку кислорода воздуха, колосник (решетку для просеивания золы) и дверцу. Задача этой камеры — сбор золы и поддув воздуха.

Схема печи банной из кирпича.

Важнейшим элементом печи является топливник, представляющий собой камеру (топку), закрытую дверцей. Верх камеры — свод; низ — это под. Продукты сгорания топлива выходят через верхнее отверстие в топке — хайло. Объем топки зависит от вида топлива и необходимой температуры прогрева (для дров или торфа топка имеет больший объем, чем для угля).

Внутри банной печи выполняются дымообороты — дымовые каналы для распределения тепла. Каналы располагаются в вертикальном, горизонтальном и диагональном направлениях. Размеры каналов — 13х13, 26х13 или 26х26 см. В зависимости от общей длины каналов и их расположения изменяется распределение тепла по помещению. Дымоход обеспечивает тягу и удаляет продукты горения.

Для обеспечения прогрева всех помещений бани печь располагается на стыке их стен так, чтобы бак с водой и поддон с камнями находились в парилке. Вход топки и поддувала — в зоне отдыха. Конструктивно элементы печи устанавливаются так, чтобы обеспечивался прогрев парилки до 120º С; причем температура должна постепенно увеличиваться от пола к потолку.

Материалы для изготовления печной бани

Для изготовления банной печи главное — выбрать качественный кирпич и изготовить раствор для кладки. Наиболее подходящим является печной кирпич, сформированный из огнеупорной глины и выдерживающий нагрев до 1200º С. Рекомендуется полнотелый кирпич марки не ниже М150 (оптимально — М200) со стандартным размером 250х120х65 мм.

Расход раствора на кирпичную кладку.

При кладке свода и пода топливника целесообразно применение шамотного кирпича типа ШБ или ША, работающего при нагреве до 1800º С. Причем такой кирпич можно выбрать различной формы в зависимости от конструкции топки.

Для кладки кирпича применяется песчано-глинистый раствор, так как цементный раствор не выдерживает печные условия. Глину следует извлекать на глубине более 0,5 м без примесей и замачивать в воде на несколько дней. Пропорции песчано-глиняной смеси определяются экспериментально по пластичности. Самый простой способ таков: смесь перемешивается миксером до состояния густой сметаны; после чего погружается сухой деревянный стержень, оценивается толщина прилипшего слоя — оптимально 2 мм (если получено меньше, то добавляется глина, если больше — песок). Емкость для воды рекомендуется подобрать в виде плоского металлического бака с толщиной стенок не менее 2 мм. Объем бака можно посчитать простым способом: необходимое количество горячей воды на одного человека — 10 л.

Подготовительные работы

Для изготовления банной кирпичной печи своими руками необходимо своевременно подготовить следующие инструменты:

Инструменты и материалы для самостоятельной кладки печи.

  • болгарка;
  • электродрель;
  • лопата;
  • мастерок;
  • шпатель;
  • терок;
  • ведро мерное;
  • миксер строительный;
  • ножницы;
  • нож;
  • кисть малярная;
  • зубило;
  • стамеска;
  • молоток;
  • киянка;
  • ножовка по металлу;
  • плоскогубцы;
  • уровень строительный;
  • отвес;
  • рулетка;
  • линейка металлическая.

Подготовительные работы начинаются с промеров помещения и составления плана установки печи. Составляется подробный чертеж конструкции с пошаговой регламентации процесса кладки. Перед началом строительства необходимо оценить горючесть материалов стен в зоне установки печи. При наличии риска возгорания следует применить обшивку асбестовыми и металлическими листами.

Наименьшее расстояние от деревянных перегородок до печной кладки должно быть 35 см, защищенных асбестом — 25 см.

Производится окончательная разметка места монтажа по полу, стенам и потолку (выход дымохода).

Изготовление фундамента

Схема фундамента под печь.

Первый шаг при изготовлении кирпичной банной печи — фундамент, который делается в следующем порядке:

  1. Роется котлован с размерами на 15 см больше всех размеров основания печи и глубиной в 70 см.
  2. На дно котлована насыпается подушка толщиной около 15-20 см из песка, щебня и измельченного камня.
  3. Замешивается бетонный раствор из цемента, песка и щебня (пропорция 1:3:3).
  4. Раствор заливается в котлован и тщательно уплотняется. Поверхность фундамента не доходит до уровня пола на 15 см. Горизонтальность фундамента проверяется уровнем, при необходимости производится выравнивание поверхности.
  5. На поверхность фундамента наносится слой гудрона и накладываются 2 слоя рубероида для создания гидроизоляции.

Кладка шанцев и зоны зольника

Схема кладки кирпичной печи.

Первые 7 рядов кирпичной кладки формируют шанцы и зону зольной камеры. Первый ряд кирпича ложится на цементно-песчаный раствор, а все последующие — на глинисто-песчаную смесь. Кирпичи в рядах должны быть увязаны. Вертикальный стык в одном ряду должен приходиться на середину кирпича в предыдущем и последующем рядах. Порядок укладки кирпичей следующий:

  1. 1-2 ряды. Плотная укладка по всей поверхности.
  2. 3-й ряд. Устанавливается нижнее крепление дверцы поддувала с помощью оцинкованной стальной полосы или проволоки.
  3. 4-5 ряды. Формируются вход поддувала и зольная камера, устанавливается решетка колосника, для чего в кирпичах прорезается канавка.
  4. 6-й ряд. Верхнее крепление дверцы поддувала и установка ее.
  5. 7-й ряд. Установка нижнего крепления дверцы топливника и формирование пода.

Проведение кирпичной кладки

Кладка последующих рядов имеет специфические условия:

  1. Начиная с 8-го ряда, формируется перегородка для дымохода, причем этот вертикальный канал делается до 14 ряда включительно. В стене делается ниша для установки емкости с водой.
  2. На 14 ряду устанавливается швеллер продольно в стене так, чтобы к нему приложилась емкость для воды.
  3. На 19 ряду крепится дверца для выхода пара и укладываются металлические полоски, которые скрепляются на 20 и 21 рядах.
  4. Устанавливается емкость для воды, которая упрочняется кусками кирпича.
  5. На 23 ряду устанавливается труба дымохода.
  6. На 15 ряду выкладывается ряд вертикально расположенных кирпичных обломков для формирования основания разделительной стенки.

http:

Установка дымохода

Дымоходный канал начинается с 23-го ряда кирпичной кладки и выходит на крышу. Толщина стенки дымохода должна быть не менее 0,5 кирпича. Сам дымоходный проход должен иметь не меньший размер и быть одинаковым по всей длине. Идеальная конструкция дымохода — абсолютно вертикальный канал без внутренних выступов. Общая длина дымохода от колосника до края трубы на крыше должна быть не менее 5 м. При монтаже дымохода следует предусмотреть установку заслонки.

Автор:


Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

expertbani.ru

Банные печи с баком для нагрева воды

Баня даже в наши дни не потеряла актуальности: целью возведения бани или покупки готовых конструкций становится желание поправить здоровье наиболее доступным и приятным способом.

При устройстве бани в наши дни особую популярность завоевали печи с выносным баком.

Дровяная печь с выносным баком

Использование выносного бака для нагрева воды – это удобный и практичный вариант, незатратный и экономный. Применение такого бака позволяет избежать ситуации, когда баня еще не прогрета, а кипящая вода во встроенном баке создает сырой пар внутри бани.

Для обустройства таких конструкций используют печку-буржуйку на дровах, имеющую в топке регистр для нагрева воды. Над топкой устраивают специальный карман открытого типа для горячих камней.

Выносной бак для воды размещают на стену таким образом, чтобы нижний край бака размещался на 50-70 см выше уровня регистра. Бак к регистру печки присоединяют посредством хомутов и резинового шланга, но оптимальный вариант – применять трубы.

нажмите для увеличения

Баки для дровяной печки можно расположить на опорах внутри печи либо с опорой на кожух печи. Можно установить бак на балке, прикрепив основание к стенам или потолку. Оптимально применять любое стационарное крепление – это позволит установить бак безопасно и с соблюдением техники безопасности.

Популярная печь-каменка

нажмите для увеличения

Печи каменки различаются способом размещения камней. Распространены печи с закрытой и открытой каменками.


Универсальным вариантом становится печь-каменка с баком для воды, размещенным вверху. Это самая востребованная конструкция печи такого типа, позволяющая разместить печь в небольших по габаритам помещениях.

Топочную камеру перекрывают чугунной плитой, внизу задней части устраивают дымообороты, поверху печь выкладывают способом выступающих кирпичей – так обеспечивается идеальная теплоотдача. Для бака с водой, который располагают наверху, делают специальную стальную крышку.

Из каких материалов бывают?

Самыми распространенными конструкциями печей считаются дровяные (традиционные), функциональные электрические печи и современные печки-камины.

Материалы, которые востребованы для устройства выносных баков:

  1. листовая сталь, нержавейка;
  2. железная бочка;
  3. чугун.

Каждый из материалов, используемых для устройства бани, имеет свои преимущества:

нажмите для увеличения

Пожарная безопасность в бане

Поскольку речь идет о горячей воде и использовании открытого огня, электричества, горячего пара, нелишне уделить внимание и вопросу безопасности в бане с выносным баком.

Печи с кирпичным фундаментом безупречно выполняют свои функции до тех пор, пока они новы. После нескольких лет использования кирпичная кладка печи и строительный раствор начнут разрушаться: для пожара достаточно будет искры из трещины между кирпичами.

Железо, сталь и чугун лишены этого недостатка: на протяжении всего срока эксплуатации печи из этих материалов будут самыми пожаробезопасными.

Также следует надежно закреплять бак для воды. Использование тросов и незакрепленных должным образом балок может привести к получению травм от горячей воды: ненадежная фиксация бака приведет к его переворачиванию.

нажмите для увеличения

Подбирать материал для бака и печи в баню стоит, исходя из величины помещения бани, количества человек, посещающих парную, а также из финансовых возможностей. Важна и эстетическая составляющая интерьеров бани. Используемые материалы должны гармонично смотреться и создавать благоприятную для бани атмосферу.

teplostroyka.ru

Печи с баком для бани – Банные Печи с Баком для Воды (120+ Фото): Устройство +Отзывы

Отправить ответ

avatar
  Подписаться
Уведомление о
