Монтаж сэндвич труба – сборка и установка своими руками

Содержание

сборка и установка своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.

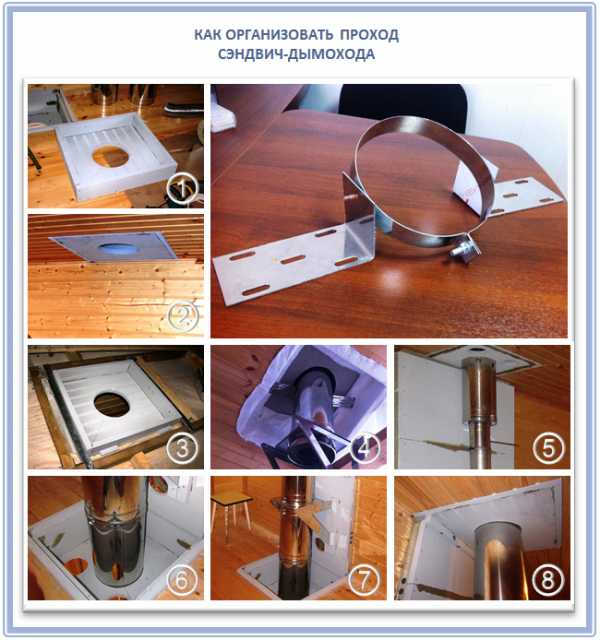

Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:

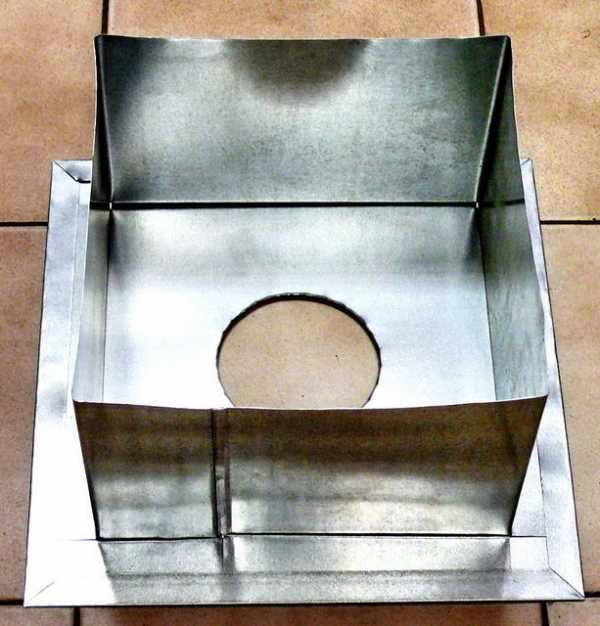

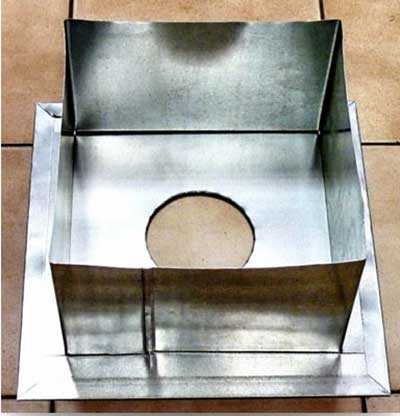

Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.

Вот вариант изготовления асбестоцементного короба для междуэтажного узла:

Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.

Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.

В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.

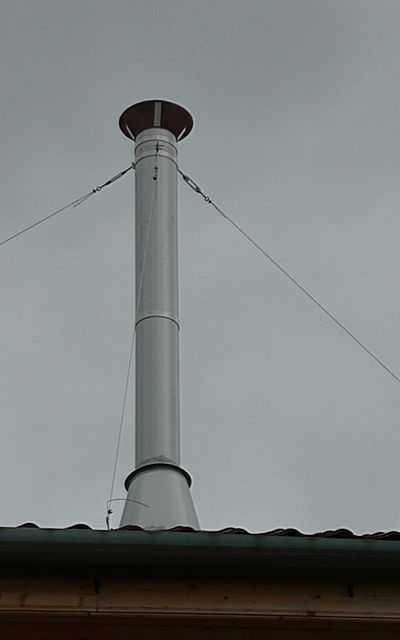

Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

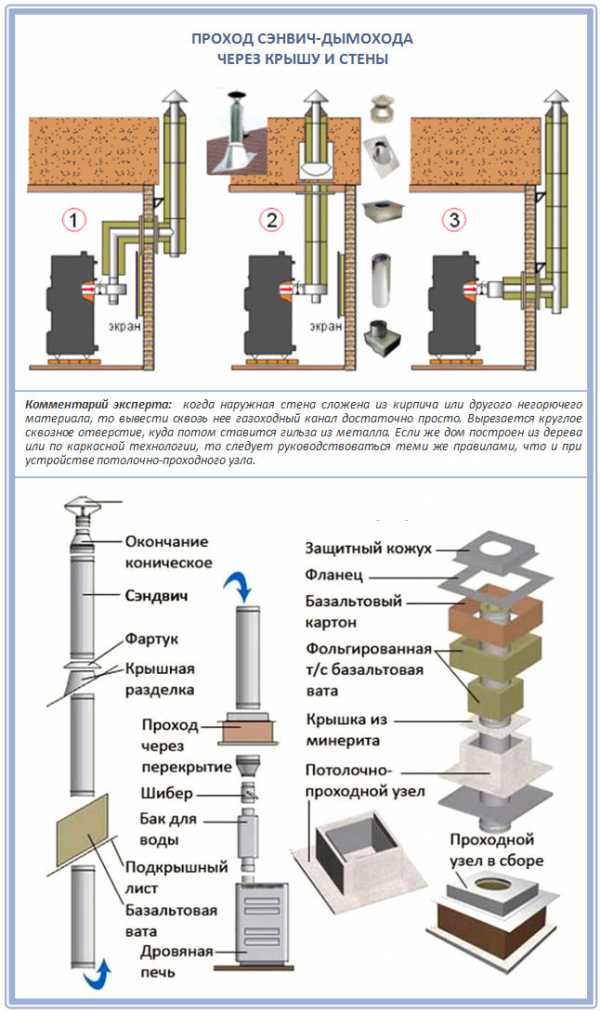

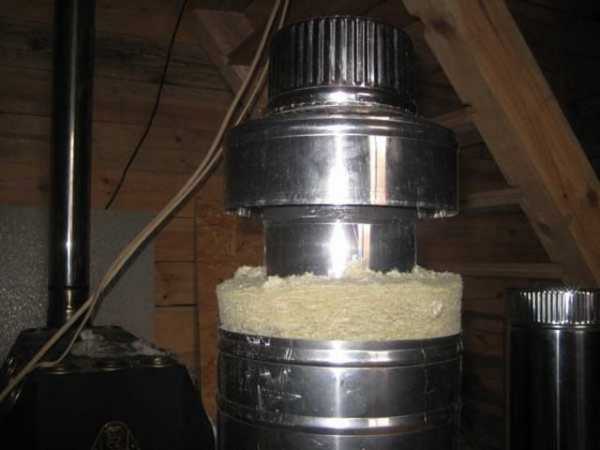

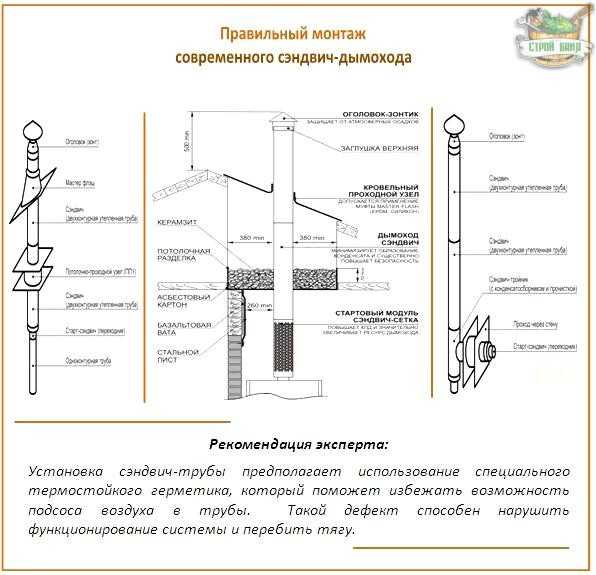

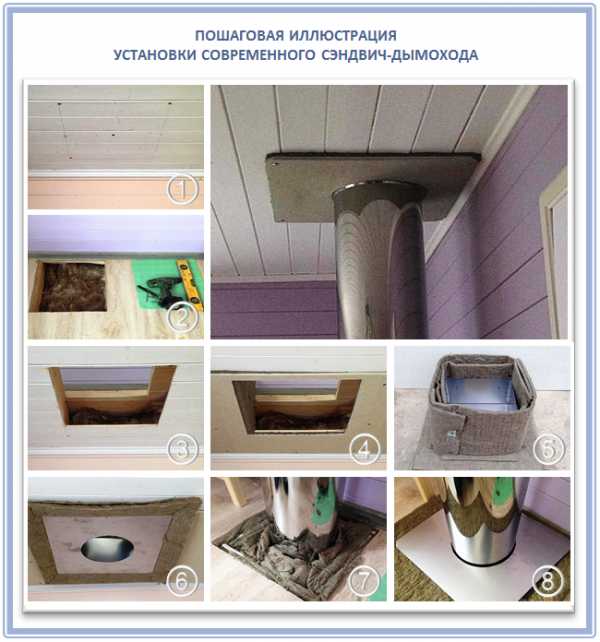

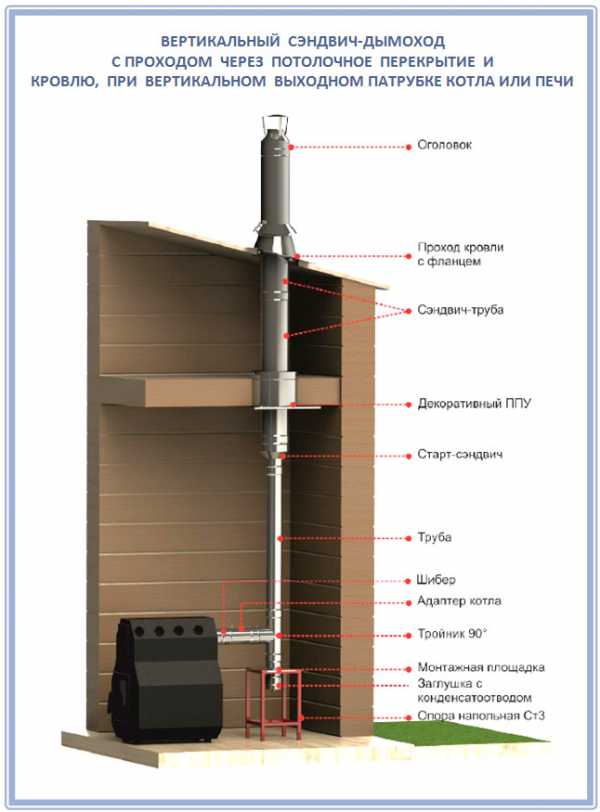

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

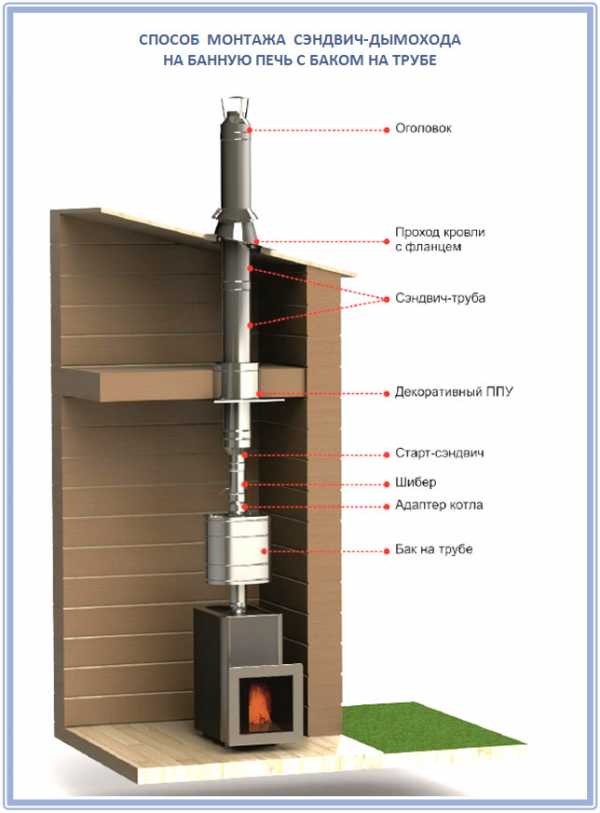

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

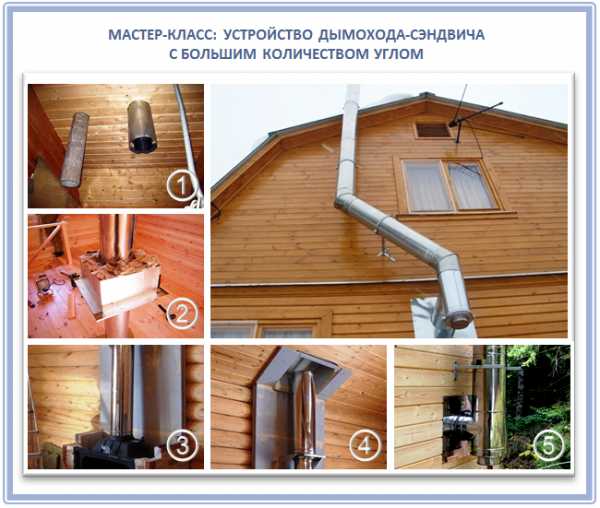

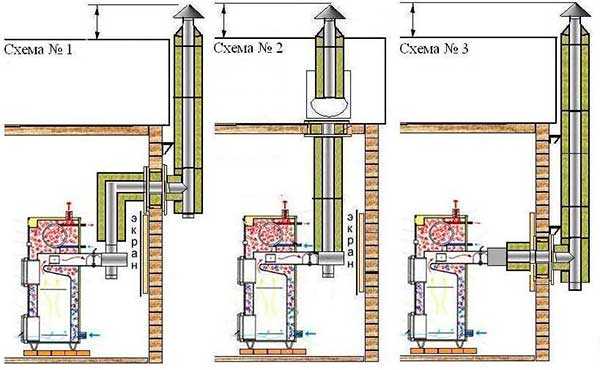

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

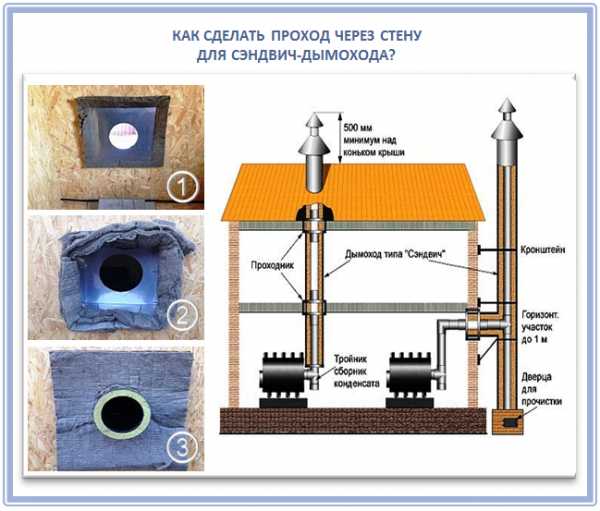

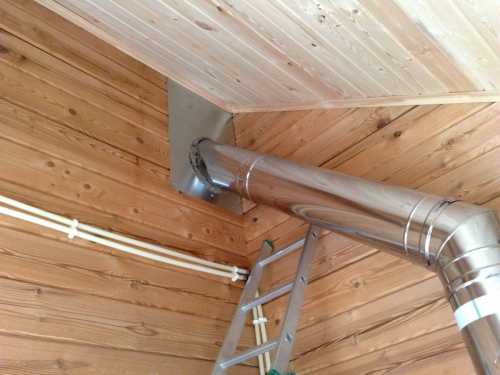

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

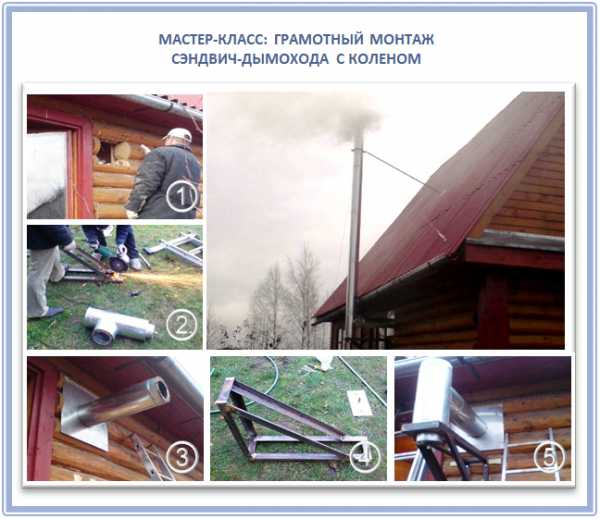

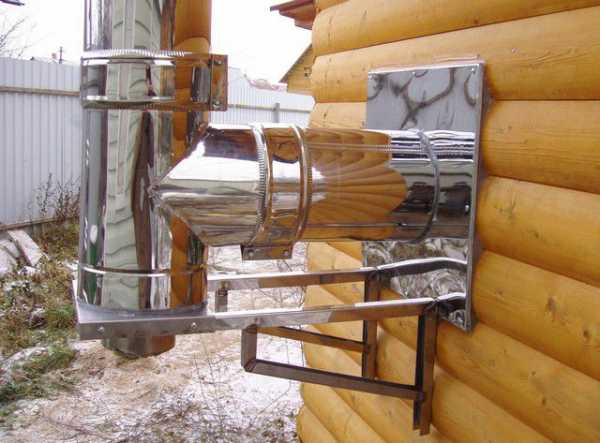

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

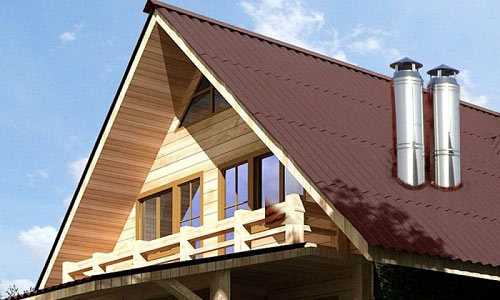

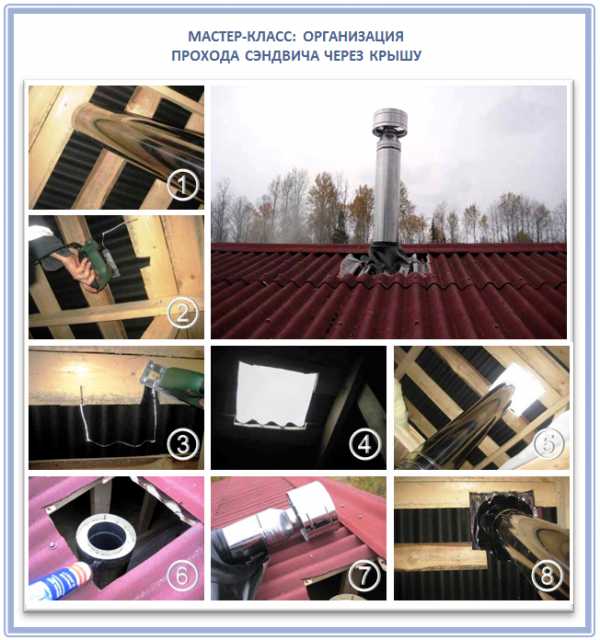

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным. И вот на этом этапе важно не допустить опасную ошибку.

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

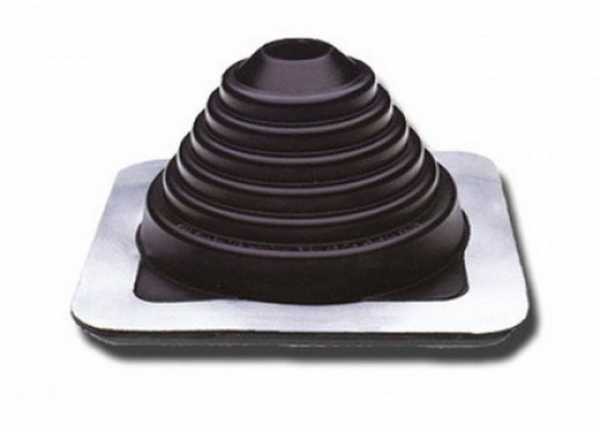

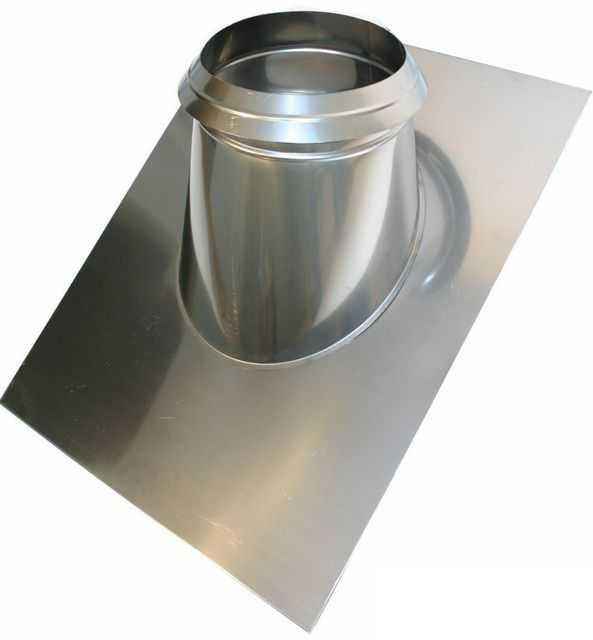

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

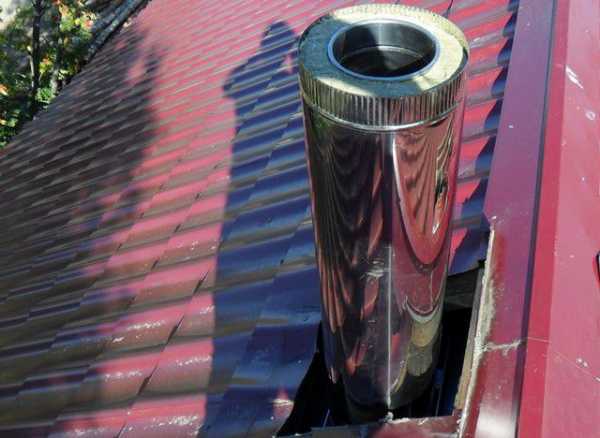

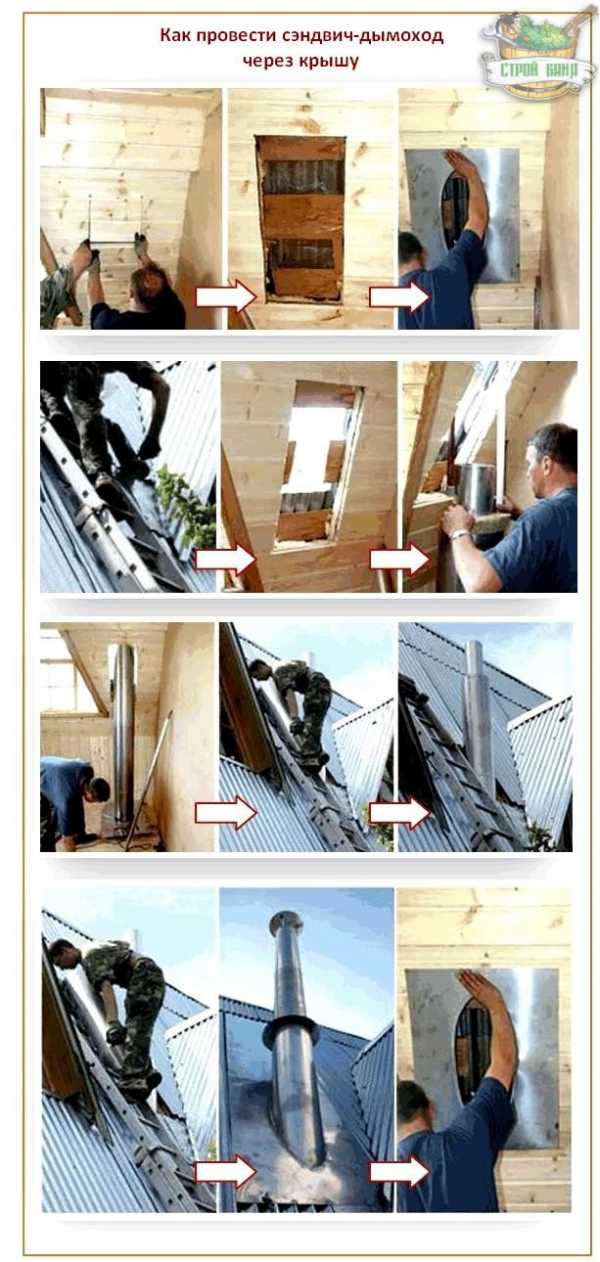

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

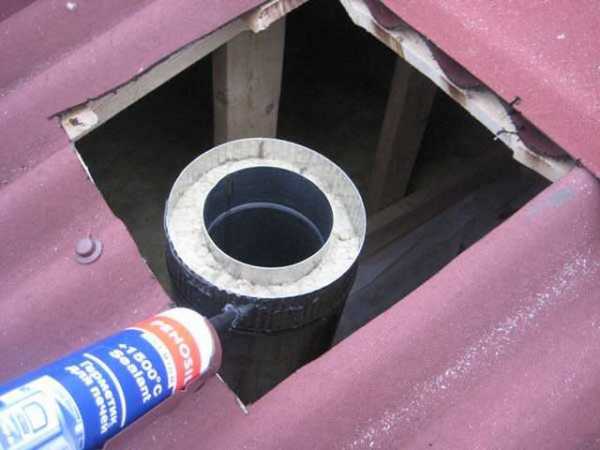

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

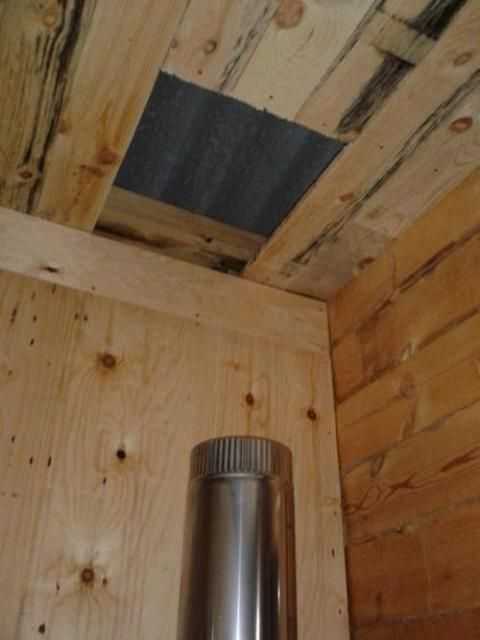

Изнутри отделка такого узла должна выглядеть таким образом:

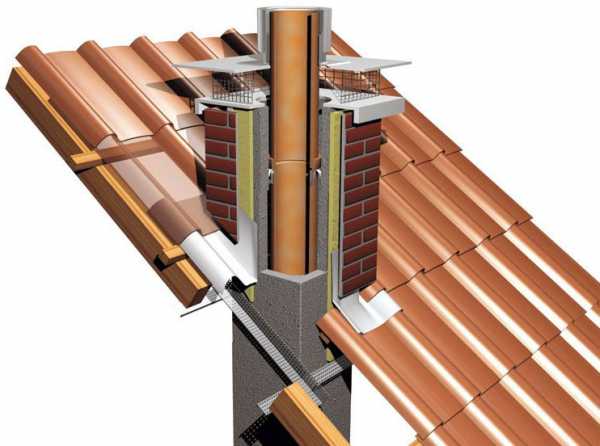

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

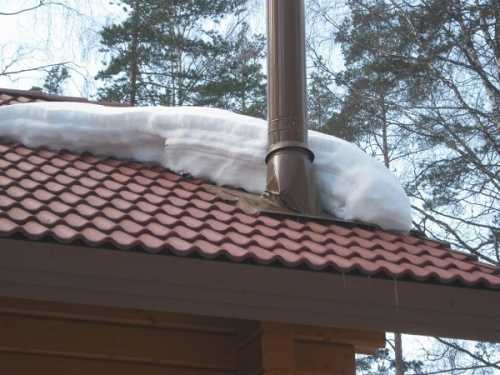

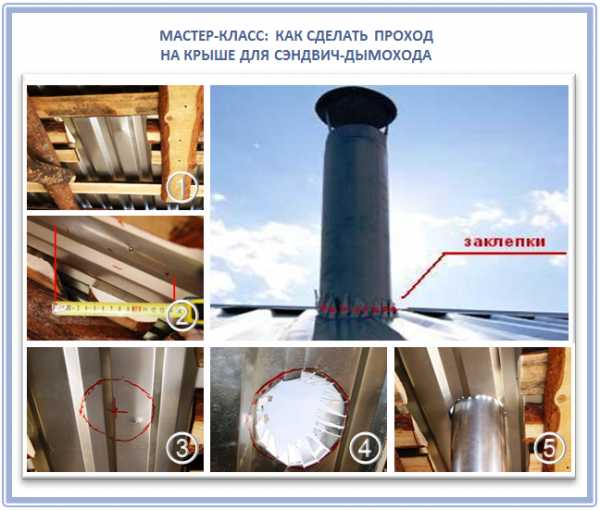

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же. загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

  • Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
  • Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
  • Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
  • Шаг 4. Установите снятый лист профнастила и закрепите его.
  • Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
  • Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
  • Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
  • Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

krovgid.com

Установка дымохода сэндвич своими руками

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода.

Установка дымохода сэндвич своими руками

Подобная задача в настоящее время имеет множество решений, от старых традиционных схем в виде стационарных кирпичных труб до сборных конструкций из металла или композитных материалов. Каждый из вариантов отличается своей степенью сложности, трудоёмкости, эффективности работы с конкретным обогревательным прибором. Одним из современных решений, завоевавшим широкую популярность и в промышленном, и в частном строительстве, являются металлические сэндвич-дымоходы. А наряду с высокими эксплуатационными качествами такой системы, одними из значимых ее преимуществ является и то, что вполне возможна установка дымохода сэндвич своими руками, без приглашения дорогостоящих специалистов. Главное – хорошенько разобраться в принципе его работы, правильно спланировать и выбрать, строго соблюдать технологию сборки. Обо всем остальном уже подумал производитель – монтаж не представляет особой сложности и может быть проведен достаточно быстро.

Содержание статьи

Основные достоинства сэндвич-дымоходов

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

  • Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
  • Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
  • В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

  • Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
  • Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
  • На начальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов.

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG– в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще всего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

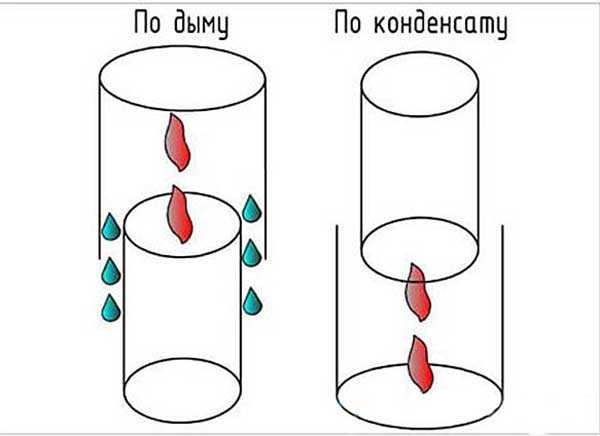

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

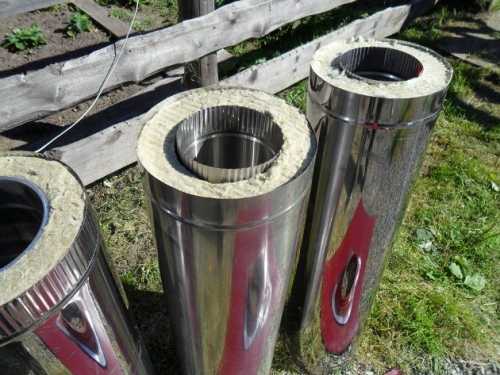

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов:

  • Удалось свести образование конденсата к допустимому минимуму.
  • За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
  • Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
  • Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
  • При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

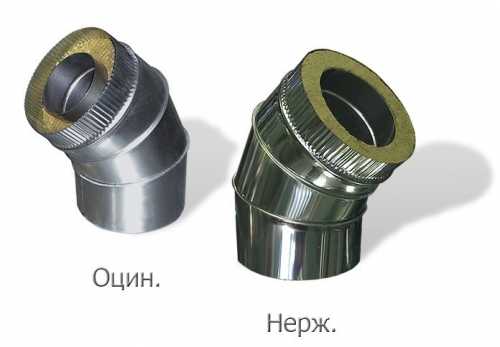

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

Прогоревшая внутренняя труба некачественного дымохода

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

  • Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
  • АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
  • Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
  • АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
  • К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
  • Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Если приобретается действительно качественная система сэндвич-дымохода, то в ее технической документации обязательно должны быть отмечены марки используемых сталей. Если таковой нет, и на самих изделиях маркировка не нанесена, то покупка будет сопряжена с определенным риском – вполне можно нарваться на некачественную подделку. Есть еще и «народный» способ проверки нержавейки – она, при наличии легирующих добавок, не удерживает магнит, он проскальзывает по ее поверхности. Если же магнит притягивается и фиксируется на вертикальной поверхности, то приобретать такую «нержавейку» не стоит.

Каков должен быть диаметр внутренней трубы? Это зависит от характеристик отопительной установки, печи или котла. Существует система расчета площади поперечного сечения, в зависимости от тепловой мощности прибора. Чтобы не вдаваться в сложности формул, можно привести усредненные значения:

тепловая мощность котла или печиМинимальное сечение дымоходаплощадь поперечного сеченияв пересчете на трубу - диаметр
до 3,5 кВт140 × 140 мм19600 мм ²158 мм
от 3,5 до 5,2 кВт140 × 200 мм28000 мм²189 мм
от 5,2 до 7 кВт140 × 270 мм37800 мм²220 мм

Указанные значения являются минимальными и округляются в большую сторону. Но в любом случае, сечение дымохода ни на одном участке не может быть меньше, чем сечение выходного патрубка котла или печи.

2. Следующий важный параметр – вид и толщина слоя термоизоляции. При выборе преимущество следует отдавать продукции известных брендов, например, PAROC ROB 80 t  или МАТ 30 или ROCKWOOL WIRED MAT 80. Это – базальтовая вата, абсолютно негорючая, с высоким коэффициентом термического сопротивления.

Требуемая толщина утеплителя зависит от типа нагревательной установки (котла или печи) и от средней температуры отводимых продуктов сгорания. Примерные значения приведены в таблице:

тип печи или котласредняя температура отводимых продуктов сгораниятолщина утеплителя сэндвич трубы
Газовые котлы конденсационные6025 мм
Газовые котлы110 - 18025 мм
Дизельные котлы150 - 25025 мм
Газопоршневые и дизель-генераторные установки450 - 60050 мм
Твердотопливные котлы400 - 700от 50 до 100 мм
Дровяные печи и камины300 - 600от 50 до 100 мм
Схемы монтажа сэндвич-дымохода

При выборе варианта размещения дымохода обычно рассматривают две основных схемы: внутреннее установка с проходами через потолочные перекрытия и кровлю, и внешняя, с проходом через стену и монтажом на внешней стороне стены здания.

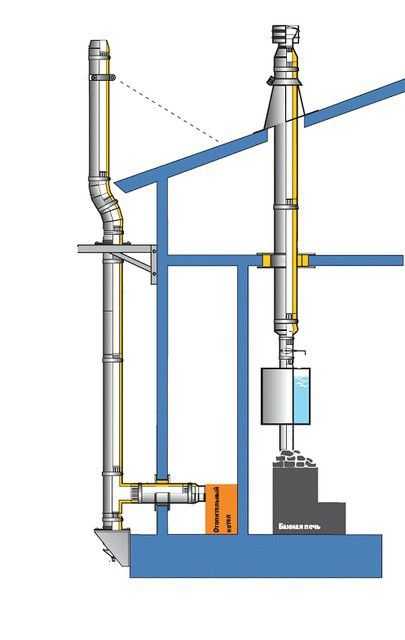

Базовые схемы размещения сэндвич-дымохода — снаружи и внутри здания

  • При внутреннем размещении дымохода он в меньшей степени повержен внешним воздействиям, практически сводится к нулю образование конденсата. Такой вариант уместен, например, для банной печи, так как есть возможность установить на начальный отрезок трубы (до врезки в сэндвич-конструкцию) бак для подогрева воды, как показано на рисунке или же сетчатую секцию для укладки каменки.

Сетчатый модуль для устройства банной каменки

В любом случае, между котлом (печью) и сэндвич-дымоходом должна быть установлена промежуточная секция, не имеющая термоизоляционного слоя. Обычно она снабжается заслонкой (шибером) для возможности регулирования отводимого в дымоход тепла, что особо важно для банных печей.

Основные недостатки подобной схемы – достаточно трудоемкие и сложные технологические процессы организации проходки трубы через перекрытия и в особенности— через кровлю. Кроме того, такой дымоход «съедает» пространство помещений.

  • При внешнем размещении дымохода вдоль наружной стены работы по монтажу значительно упрощаются – требуется всего лишь один проход через стену. Элементы крепятся с помощью опорных площадок и кронштейнов. В помещении остается больше свободного места, минимизируются риски случайного возгорания или отравления угарным газом.

Недостаток – трубы в большей степени подвержены агрессивному воздействию внешней среды, значительно большие масштабы приобретает образование конденсата, что следует учитывать при монтаже. Кроме того, не всем может нравится внешний вид здания с расположенной на стене трубой.

Необходимые детали для монтажа сэндвич-дымохода

При приобретении дымохода, после того как выбрана схема, необходимо для составления проекта определиться с необходимой деталировкой для проведения монтажа. В принципе, здесь должен прийти на помощь специалист-теплотехник или, на крайний случай, консультант салона-магазина, но необходимо разбираться в этом вопросе и самому.

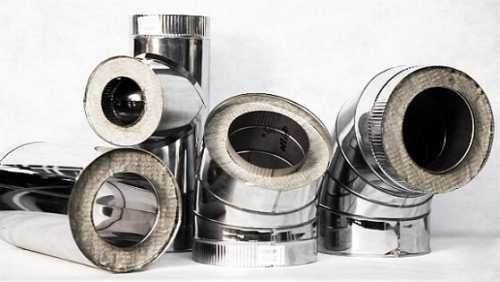

Основные детали и узлы сэндвич-дымохода

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

  • 1 – переходной элемент для подключения к патрубку котла или печи.
  • 2 – отвод (колено) на 90 °.
  • 3 – для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора чтобы обеспечить стекание конденсата, этот тройник у многих производителей имеет не прямой угол, а 87 °.
  • 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода.
  • 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан вниз (5), при нижнем размещении – с боковым краном (6).
  • Тройник с выходом под углом 45 °  (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора, например, котел и газовую колонку.
  • Отводы под углом 45 ° (8) применяются для изменения направления дымохода, например, чтобы обойти скат кровли.
  • В тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги.
  • Все соединения труб между собой и с отводами дополнительно усиливаются хомутами (10), которые могут иметь стяжку на болтах или на специальном замке.
  • К стене трубы фиксируются на определённом расстоянии с помощью кронштейнов (11). Они в разных моделях могут быть цельными или регулируемыми по длине.
  • Сами магистральные элементы сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
  • 13 – стеновые кронштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции.
  • Для прохода трубы через кровельное покрытие применяется специальный элемент — конусная крыза (16 и 17). Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (0° ÷ 15°; 15° ÷ 30°; 30° ÷ 45°). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18).
  • Сверху дымоход заканчивается конусом (20) на который, в зависимости от конструкции, может устанавливать обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Что еще нужно учесть при предварительно проектировании системы:

  • Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 метров.
  • Длина горизонтального участка не должна превышать 1 метра. При этом, как уже отмечалось, он выполняется с уклонов в 3°, чтобы обеспечивался сток конденсата в направлении от отопительного агрегата.
  • Расстояние внешней поверхности сэндвич-трубы от стены здания определяется производителем системы – кронштейны выполнены с соблюдением нужного просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм.
  • Расстояние между соседними кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных — не более метра.
  • Особое внимание уделяется высоте дымохода над кровлей:

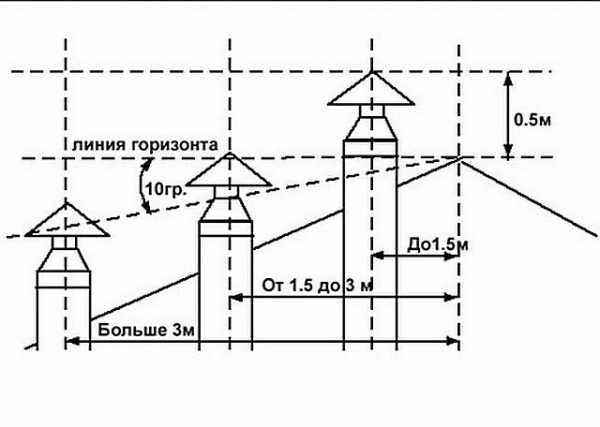

Соотношение высоты трубы и конька крыши

— Так, при удаленности трубы от конька на расстояние до 1,5 м она должна возвышаться над ним минимум на 0,5 м. При удаленности в диапазоне от 1,5 до 3 м верхний срез дымохода совпадает с высотой конька. При, больших расстояниях оголовок должен размещаться на условной линии, проведённой от вершины конька под углом — 10° к горизонту.

— Если крыша плоская, то высота трубы над ней – не менее 0,5 м, а если кровля изготовлена из пожароопасных материалов — 1,2 м

— В случае, когда на крыше есть какие-либо вертикальные пристройки, или она примыкает к какому-то зданию, уровень трубы должен быть всегда выше этих конструкций.

Если высота над уровнем крыши более 1,2 метров, необходима установка растяжек

  • В случае, когда, вне зависимости от крутизны ската и удаленности трубы от конька, высота верхнего участка трубы превышает 1,2 метра, обязательно на нее устанавливаются специальные хомуты, к которым крепятся металлические растяжки.
  • Следует минимизировать число изгибов и поворотов трубы. Допустимое количество – не более трех.

Как производится монтаж сэндвич-труб

Монтаж сэндвич-дымохода всегда начинают вести от отопительного прибора.

  • В первую очередь на патрубок котла или печи надевают переходник, который промазывается предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимают металлическим хомутом.

Термостойкий герметик, необходимый для монтажа дымохода

  • Если дымоход уходит вертикально (например, в банной печи), то требуется установка еще одной одностенной трубы, на которой может быть размещен бак для подогрева воды или сетка-каменка. Устанавливать сразу сэндвич – нельзя, так как слой термоизоляции от сильного перегрева очень скоро спечется до состояния камня, перестанет выполнять свою функцию, и этот участок дымохода выйдет из строя.

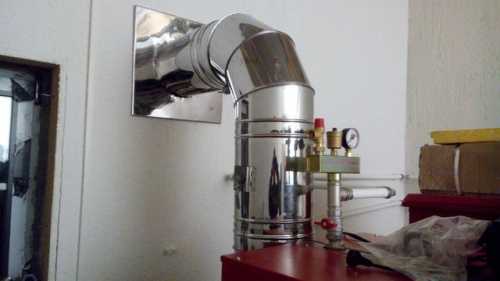

Если же дымоход устанавливается на отопительный котел с выводом на улицу, то после переходного патрубка монтируют горизонтальный участок, который должен выйти наружу. Длина этого участка, ка уже говорилось, не более метра, и ему необходимо придать небольшой уклон наружу. Оставшийся открытым слой термоизолятора обязательно закрывается специальной заглушкой.

  • Для прохода через стену в ней пробивается отверстие с таким расчетом, чтобы между трубой и стеновым материалом оставался зазор. Если стена сложена из горячего материала, то зазор должен составлять не менее 200 мм. Обычно делается квадратный проем 400 × 400 мм. Изнутри его стенки обшиваются минеритом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.

Коробчатый блок для проходки через стену или перекрытие

Через него проводится сэндвич-труба и соединяется с котлом. Пространство проходного блока плотно заполняется базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей в комплект декоративной розеттой. Оставшиеся щели можно заполнить герметиком.

Готовый проходной узел, работающий по принципу «сэндвич в сэндвиче»

Некоторые производители предусматривают специальные проходные блоки с уже заполненным термоизоляционным слоем. Выбор конкретной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из несгораемого материала, то можно для прохода разместить гильзу из асбестоцементной трубы, а вставленный в нее сэндвич-элемент зафиксировать по центру с помощью набивки минеральной ватой, и также прикрыть с обеих сторон декоративными металлическими пластинами.

Стартовый узел на внешней стене здания

  • На выходе на внешней стороне стены устанавливаются опорные кронштейны, на которые ложится пластина. Она будет служить главной опорой вертикальной части дымохода. Конструктивно она сразу может включать блок ревизии с выпускным краном для конденсата.
  • После вывода трубы наружу начинается монтаж вертикальной части. И вот здесь нужно разобраться в тонкостях установки труб «по дыму» и «по конденсату».

Два принципа монтажа: «по дыму» и «по конденсату»

— Если верхний участок трубы более широким раструбом одевается на нижний, то это называют соединением «по дыму» — восходящие газы не имеют преград для свободного выхода наружу. Однако, в этом случае неизбежно остается небольшой зазор, направленный кверху (на схеме показан красной стрелкой), куда будут попадать стекающие капли образовавшегося конденсата. Это самым негативным образом скажется на работе дымохода – утеплительный срок вскорости отсыреет и перестанет справляться с задачей термоизоляции внутреннего канала. А это, в свою очередь, означает еще большее конденсатообразование, снижение тяги и, как следствие, уменьшение КПД котла.

— В случае монтажа «по конденсату» капли влаги свободно стекают по поверхности вниз, в конденсатоприемник. А чтобы не допустить выхода отработанных газов, внешняя труба сэндвич-конструкции должна монтироваться «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и производится обтяжка хомутом, так что надежная обтюрация от выхода дыма через сендвич-трубу обеспечивается. А небольшое количество газов, которые могут проникнуть в слой утеплителя, будут способствовать его вентиляции.

Поэтому при монтаже придерживаются правила: на первом, горизонтальном участке до тройника монтаж осуществляется «по дыму». На всем остальном протяжении сэндвич-дымохода внутренняя труба устанавливается «по конденсату», а внешняя – «по дыму» с применением герметика и тщательной затяжкой узла хомутом.

Установка внутренней трубы «по конденсату»

  • Качественно смонтировать одновременно и внешнюю, и внутреннюю трубу сэндвич-дымохода практически невозможно. Обычно поступают таким образом. Внутренняя труба зауженным концом несколько выдвигается наружу (на 150 – 200 мм) и плотно, до упора вставляется в раструб уже смонтированного ниже элемента. Затем герметиком промазывается зауженная часть внешней трубы, расположенной снизу, и оставшийся сверху блок термоизоляции и внешней трубы смещается вниз, до максимально плотного соединения. Надевается хомут, и производится стягивание в районе юбки верхней трубы (как показано на схеме).

Соединительный узел двух элементов дымохода в разрезе

  • Монтаж продолжается в том же порядке снизу-вверх. Через определенные промежутки к стене крепятся кронштейны с хомутами, которые фиксируют трубу в вертикальном  или наклонном положении на нужном расстоянии от поверхности здания.
  • Если конструкция получается тяжелой, то предусматривается разгрузочный кронштейн с соответствующей пластиной, оснащенной соединительным элементом для продолжения монтажа выше.
  • Заканчивается монтаж установкой конуса и требуемого оголовка.

Специальный хомут с проушинами для крепления растяжек

  • При необходимости на трубу крепится специальный хомут с тремя проушинами для присоединения растяжек. Растяжки крепятся с противоположной стороны к неподвижным деталям крыши или здания.
Видео: мастер-класс по установке сэндвич-дымохода снаружи дома

Особенности монтажа при внутреннем расположении дымохода

При монтаже сэндвич-дымохода внутри помещения возникают нюансы прохождения его через потолочные перекрытия и кровлю.

  • Прежде всего, еще раз можно отметить, что после участка с одностенной трубой, на входе из котла, устанавливается элемент с задвижкой-шибером, чтобы тепло не уходило сразу же вертикально в атмосферу.

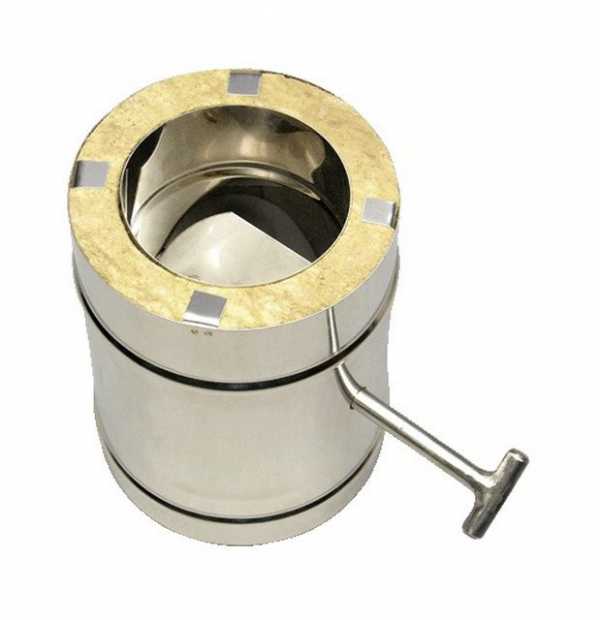

Блок с задвижкой-шибером

  • На переходе к сэндвичу обязательно устанавливается стартовая заглушка, которая закроет выступающий край термоизоляционного слоя.

Стартовая заглушка надежно прикроет слой термоизолятора

  • Проход трубы через перекрытие в общих чертах соответствует уже описанному проходу через стену из горючих материалов.

Вырезанный проем для прохода трубы через перекрытие

Обязательно снизу к потолку крепится проходной узел (коробчатый или цилиндрический), который должен быть плотно наполнен термоизоляционным материалом – минватой, или же в данном случае допускается керамзит.

Проходной элемент плотно заполняется минватой или керамзитом

Сверху проходной узел закрывается затем металлической пластиной.

Как уже говорилось, некоторые производители предусматривают в деталировке систем специальные проходные модули, которые являются своеобразным «сэндвичем в сэндвиче». Работа с такими элементами еще проще – под них вырезается проем нужной формы и размера, блок устанавливается в него, а затем через отверстие продевается сэндвич-труба.

Очень аккуратно оформленный проход сэндвич-трубы через чердачное помещение

  • При проектировании системы дымохода обязательно учитывается расположение балок перекрытия и кровельных стропил – труба должна проходить примерно посередине между соседними элементами. В случае необходимости иногда приходится несколько изменять направление дымохода, применяя для этого отводы в 45°. Использовать в этих целях прямоугольные отводы запрещается.

Иногда приходится слегка изменять направление дымохода

  • Совершенно исключается стыкование труб в толще перекрытия или на уровне кровли. Необходимо соблюдать отступ от стыка до уровня перекрытия или крыши не менее 250 — 300 мм.

Проем для прохода через кровлю

  • При проходе трубы через кровлю вначале вырезается проем, как правило, прямоугольной формы.

Сэндвич-труба пропущена через вырезанное окно

  • Затем через это окно проводится очередной отрезок дымохода.
  • Необходимо обеспечить точное позиционирование трубы по центру этого проема. Это можно сделать с помощью металлического листа с вырезанным эллиптическим отверстием, укрепленного с обратной стороны крыши,  или даже просто зафиксировав дымоход металлическими профилями.

Вариант фиксации трубы по центру кровельного проема

  • Затем на трубу одевается специальный кровельный модуль – конусная крыза, имеющая угол, соответствующий крутизне ската крыши. Она крепится к кровельному настилу, а сверху закрывается окапником, который фиксируется хомутом или стопорным винтом.

Металлическая крыза с окапником

  • Верхний край металлической опорной пластины крызы, по возможности, заводят под кровельный материал. Если такой возможности нет, то выполняется тщательное уплотнение с помощью герметика.

Эластичная крыза «Master Flash»

Очень удобны в работе эластичные крызы (их часто называют «Master Flash»). Они могут применяться практически при любой крутизне ската, монтироваться в том числе и на рельефный настил кровли (шифер, профнастил и т.п.) Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящей через него трубы, чтобы обеспечивалось максимальное уплотнение. Опорной части «Master Flash» можно придать требуемую форму, а затем, после промазки нижней поверхности слоем герметика, этот узел крепится к кровле саморезами.

Законченный участок сендвич-дымохода на крыше

Завершающий этап не имеет никаких особенностей – та же установка оголовка с необходимыми элементами.

Видео: монтаж сэндвич-дымохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвич дымохода, на первый взгляд, не так сложно. Однако, это мероприятие требует устойчивых навыков, повышенной аккуратности, осторожности, особенно при работе на высоте. Мелочей в этом деле нет, ведь неверно собранная система может стать причиной пожара или других малых и больших неприятностей.

stroyday.ru

Установка сэндвич дымохода | Строительный портал

Если вы являетесь владельцем частного дома или дачи, то наверняка знаете, что неотъемлемым этапом строительства любого сооружения, отапливаемого с помощью камина или печи, является обустройство дымохода. Основное предназначение данного функционального элемента – выведение из топки продуктов сгорания, представляющих опасность для здоровья, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом уровень тяги определяется диаметром дымохода и высотой дымового канала. Среди сторонников самостоятельного выполнения всей домашней работы без привлечения специалистов наибольшей популярностью пользуются дымоходы конструкции «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими, не менее значимыми преимуществами. Однако распространенность сэндвич дымоходов среди мастеров-обывателей в большей степени связана с безопасностью и легкостью их монтажа, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что монтаж сэндвич дымоходов предполагает соединение элементов конструкции и вспомогательных деталей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить эксплуатационные характеристики конструкции. Учитывая актуальность данной проблемы, в настоящей статье мы рассмотрим технологию монтажа сэндвич дымохода своими руками, а также основные виды и особенности данного конструктивного элемента.

Содержание

  1. Устройство сэндвич-дымоходов: конструктивные особенности
  2. Основные составляющие системы сэндвич-дымохода
  3. Преимущества и недостатки сэндвич-дымоходов
  4. Основные разновидности сэндвич-дымоходов: краткая характеристика
  5. Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика
  6. Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?
  7. Как установить сэндвич-дымоход: пошаговое руководство



Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход представляет собой металлическую или керамическую конструкцию, состоящую из нескольких сегментов, каждый из которых характеризуется длиной в один метр и вставляется в другой в процессе монтажа. Упрощенно, конструкция сэндвич-дымохода представлена внутренней и наружной трубой, между которыми расположен слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, характеризующихся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и невосприимчивостью к воздействию ряда химических веществ. Благодаря подобному трехслойному строению, данная конструкция и получила название «сэндвич». В большинстве случаев для изготовления внутреннего контура трубы используется нержавеющая сталь, характеризующаяся повышенными антикоррозионными свойствами, а для наружного, в целях экономии средств, менее прочный оцинкованный металл.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного – его прочностными характеристиками, так как он должен быть достаточно жестким, что будет способствовать сохранению изначальной конфигурации не только трубы, но и всей конструкции в целом.

Основные составляющие системы сэндвич-дымохода

Логично, что для монтажа системы, используемой для отведения дыма, не могут использоваться только прямые трубы. Это объясняется конструкционными особенностями здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и кровлю. В связи с этим, в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов. Чтобы разобраться в этом более подробно,  рассмотрим, из каких элементов состоит сэндвич-дымоход.

В структуру системы сэндвич-дымохода входят следующие основные элементы:

  • Сэндвич-трубы;
  • Тройники – конструкционные элементы системы, которые используются для соединения дымохода с топками каминов и печей, а также на участках разветвления дымоходного канала;
  • Колена – элементы, предназначенные для монтажа изгибов дымохода. В этих целях используются модели с изгибами на 15, 30, 45 и 90 градусов;
  • Сборник конденсата – еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате температурных перепадов;
  • Элементы прохождения кровли – детали системы, предназначенные для монтажа сэндвич-дымохода в местах преодоления им конструкций кровли с одновременным обеспечением эффективной термо- и гидроизоляции;
  • Ревизионный тройник, оснащенный дверцей – устройство, предназначенное для осуществления контроля над чистотой дымового канала и очистки от сажи;
  • Устье – элемент конструкции, необходимый для обустройства верхнего края дымохода;
  • Опорная консоль – элемент конструкции, необходимый для монтажа настенного или напольного основания под дымоход;
  • Стеновой хомут – устройство, предназначенное для надежной фиксации дымохода относительно стены.


Преимущества и недостатки сэндвич-дымоходов

  • Высокие эстетические характеристики и эффектный внешний вид;
  • Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно совмещаются с различными моделями печей и котлов;
  • За счет легкости и универсальности конструкции, сэндвич-дымоходы могут использоваться как снаружи, так и внутри помещения;
  • В отличие от кирпичных дымоходов, значительно меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
  • В связи с тем, что сэндвич-дымоходы изготовлены из нержавеющей стали, устойчивы к воздействию факторов, образующихся в процессе сгорания топлива, а именно химической и термической агрессии;
  • В процессе эксплуатации сэндвич-дымоходов не происходит повреждение внутреннего слоя конструкции под действием агрессивных факторов, в связи с чем, она сохраняет свои эксплуатационные характеристики на протяжении длительного времени;
  • Следующее преимущество сэндвич-дымоходов особенно актуально для конструкций, в процессе эксплуатации которых используется оборудование с прямой вытяжкой. Благодаря эффективной теплоизоляции, сэндвич-конструкции надежно защищены от образования конденсата;
  • Благодаря тому, что внутренняя поверхность дымохода является гладкой, в процессе его эксплуатации на ней не оседает сажа, что позволяет производить чистку канала дымохода достаточно  редко;
  • Благодаря эффективной теплоизоляции, не происходит нагревание наружного контура дымохода до критических температур, которое способно стать причиной возгорания горючих элементов постройки. С учетом этого, можно говорить о высокой пожарной безопасности системы;
  • За счет удобства конструкции, в процессе монтажа которой становится возможным осуществление поворотов и изгибов дымохода, прокладывая сэндвич-дымоход, вы сможете огибать любые препятствия на его пути, не прибегая к разборке перекрытий или удалению элементов кровли;
  • Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится более легким и дешевым.

Несмотря на значительное количество преимуществ сэндвич-дымоходов, для данных конструкций характерны и определенные недостатки, также заслуживающие внимания.

Недостатки сэндвич-дымоходов:

  • Возможность потери герметичности конструкции в случае ее длительной эксплуатации;
  • Нарушение целостности сэндвич-дымохода в случае постоянных резких температурных перепадов;
  • Достаточно высокая стоимость конструкции;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно функционируют на протяжении более длительного времени.

Основные разновидности сэндвич-дымоходов: краткая характеристика

Ранее уже было отмечено, что сэндвич-дымоходы представляют собой многослойные конструкции, изготовленные из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что обе разновидности конструкции характеризуются схожим способом монтажа, для каждой из них характерны и свои особенности, которые будут рассмотрены далее.


Сэндвич-дымоходы из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, характеризующуюся устойчивостью к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего воздействия еще одной трубой, называемой внешним контуром и изготовленной из нержавеющей стали или оцинкованного металла, использование которого является бюджетным вариантом. Важно отметить, что внутренний контур может быть изготовлен из металла или керамики, что характерно для комбинированных дымоходов.

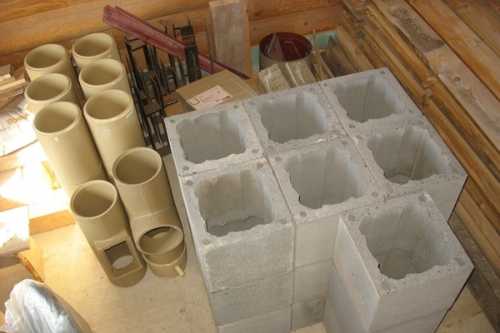

Сэндвич-дымоходы из керамики

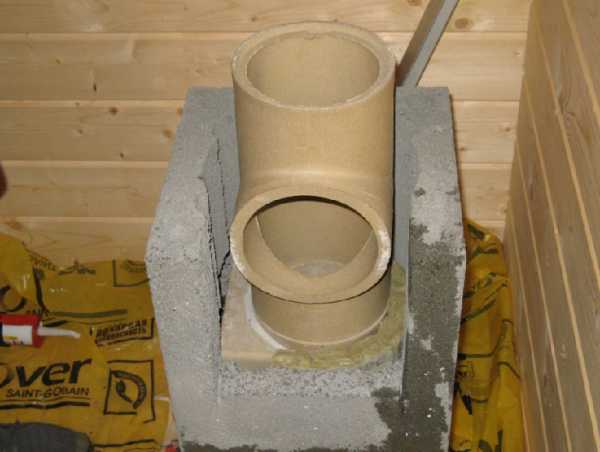

Конструкция керамических дымоходов представлена трубой, изготовленной из термостойкой керамики. Снаружи она обернута термоизолирующими матами, а изнутри покрыта высокопрочной глазурью. Данную конструкцию необходимо поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно, наличие теплоизоляционного слоя, позволяют им не нагреваться с внешней стороны, что обуславливают их абсолютную пожаробезопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны и различия, главное из которых – вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограмм. Кроме того, неотъемлемым этапом монтажа керамического дымохода является обустройство фундамента, тогда как монтаж дымохода из нержавеющей стали ограничивается обустройством разгрузочных площадок на каждом уровне перекрытий.

Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика

Существует несколько способов соединения сэндвич-труб для дымоходов. Наиболее популярные из них: фланцевый способ, байонетный, по «мостику холода»,  «по конденсату» и «по дыму».

Последний способ сборки дымохода полностью гарантирует то, что угарные газы не проникнут внутрь дома или бани. А используя способ «по конденсату», вы можете быть уверены, что образующийся внутри дымохода конденсат, будет свободно стекать вниз по стенкам трубы.

Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?

  • Высота дымохода от отопительного прибора до оголовка – величина достаточно постоянная и должна быть не менее 5 м;
  • Необходимо обратить внимание на крышу соседних зданий: возвышение дымохода относительно соседних строений не должно быть более 1,5 м;
  • В случае возвышение дымохода над кровлей на 1,5 м и более, он нуждается в дополнительном закреплении с помощью растяжек;

  • В соответствии с рекомендациями специалистов, конструкция дымохода должна предусматривать заглушки, оснащенные конденсатооотводчиком, который предназначен для удаления конденсата и ревизии дымохода;
  • В случае монтажа кровли из горючих материалов, конструкция дымохода должна предусматривать наличие искроуловителя, изготовленного их сетки с ячейкой не менее 5x5 мм;
  • В процессе установки сэндвич-дымохода недопустимо сужение диаметра дымохода, однако возможно его расширение. Например, производя монтаж сэндвич-дымохода печи с выходящим диаметром дымохода 115 мм, вы можете использовать трубы диаметром 120 мм, однако применение дымохода с сечением 110 мм категорически запрещается;
  • Горизонтальные участки дымохода должны характеризоваться длиной не более 1 м;
  • Элементы дымохода должны монтироваться таким образом, чтобы места их соединения не совпадали с участками потолочных и кровельных проходов;
  • Установка отводов и тройников должна осуществляться таким образом, чтобы они не несли нагрузку от веса элементов дымохода, которые установлены над ним.

Как установить сэндвич-дымоход: пошаговое руководство

Как подобрать габариты дымоходы: производим необходимые расчеты

Прежде чем приступить к монтажу сэндвич-дымохода своими руками, нужно знать следующие параметры:

  • Размер поперечного сечения трубы дымохода;
  • Длину трубы дымохода.

Размер поперечного сечения трубы определяется в соответствии со строительными правила и нормами (СНиП). Они рассчитываются следующим образом:

  • Если тепловая мощность не превышает  3,5 кВт, расчеты выглядят следующим образом: 0,14 м x 0,14 м;
  • Если тепловая мощность находится в пределах от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
  • При значении тепловой мощности от 5,2 кВт до 7 кВт, размеры поперечного сечения 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности. Ознакомившись с приведенными выше параметрами, вы сможете подобрать наиболее оптимальные размеры поперечного сечения труб для дымохода. Отдав предпочтение круглому поперечному сечению, вы должны знать, что его размеры должны быть эквивалентны размерам прямоугольного.

Длина трубы для дымохода также рассчитывается в соответствии со строительными правилами и нормами (СНиП):

  • СНиП 41-03-2001 гласит, что минимальная высота труб, которые улавливают дым, должна быть не меньше 500 см;
  • Дымовые трубы должны быть выведены выше конька дома как минимум на 50 см;
  • При условии выполнения кровли из горючих материалов, труба должна быть выведена от конька или парапета на расстояние от 1 до 1,5 м;

Нюансы, которые должны быть учтены в процессе монтажа

Обустройство дымохода должно начинаться от отопительного устройства, после чего оно постепенно продвигается вверх. Чтобы произвести его по всем правилам, необходимо учесть следующие нюансы:

  • Дымовые трубы должны характеризоваться отсутствием уступов;
  • Температура газов, проводимых по выводной трубе, не должна быть выше 500 градусов;
  • Максимальный угол отведения труб не должен превышать 30 градусов;
  • Участки трубы, расположенные под наклоном, должны быть лишены шероховатостей, а площадь их поперечного сечения должна быть не меньше, чем у вертикальных;
  • Не лишней будет установка дефлектора, зонта или других насадок, защищающих дымоход от атмосферных осадков, однако они не должны препятствовать свободному выходу дыма из трубы;

Важно! Монтаж дымохода должен осуществляться таким образом, чтобы с ним не соприкасались газовый трубопровод, электрическая проводка и другие коммуникации.

Как собрать сэндвич-дымоход? Рекомендации специалистов

Дымоход берет свое начало от камина или печи. В первую очередь необходимо соединить трубу отопительного устройства с первым звеном дымохода и закрыть его заглушкой таким образом, чтобы не был заметен торчащий из него утеплитель и из него не выходил пар;

Трубы вставляются одна в другую. Чтобы произвести данную манипуляцию, необходимо внимательно осмотреть трубу, после чего вы заметите, что один из ее концов характеризуется меньшим диаметром. Этот конец необходимо вставить в следующую трубу;

Важно! В процессе монтажа дымохода следите за тем, что звенья трубы были собраны таким образом, чтобы конденсат, образующийся в процессе их эксплуатации, беспрепятственно стекал вниз.

Необходимо помнить, что технология монтажа сэндвич-дымохода предусматривает состыковку как наружной, так и внутренней трубы, что зачастую сопряжено с некоторыми сложностями. В связи с этим, был разработан более простой метод их сборки сэндвич-труб, в соответствии с которым необходимо выпустить внутренние трубы на 15 см и соединить их, после чего произвести стыковку внешних труб;

Усиление образованного стыка. Чтобы произвести данную манипуляцию, необходимо подготовить стальной хомут и, обернув им место стыка, стянуть хомут с помощью болтов, гаек или проволоки;

Следующий этап предполагает нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Сборка сэндвич-дымохода завершена. Работая по выше обозначенному принципу, необходимо закрепить тройник, угол, зонт и наконечник. Через каждые 2 м трубы, необходимо производить крепление дымохода к стене с помощью кронштейнов. Чтобы снизить нагрузку, возлагаемую на конструкцию, места расположения тройника также закрепляются с помощью кронштейнов.

Важно! Дымоход, монтаж которого осуществлялся своими руками, предполагает обустройство отступок. Отступка представляет собой пространство между стеной и дымовым каналом, величина которого рассчитывается по таблице, представленной ниже.

Если отступка располагается в стенах, которые ее закрывают, то над печью необходимо обустроить два отверстия с разным уровнем, оснащенные решетками. Минимальная площадь сечения каждого отверстия должна быть не меньше 150 кв. см. В процессе монтажа закрытой отступки необходимо учитывать то, что пол в ней монтируется из негорючих материалов и должен располагаться на 7 см выше относительно пола помещения.

Монтаж дымохода в местах соприкосновения с домом

Как проходить перекрытия

Перекрытия (потолок) необходимо пройти так называемой разделкой. В тех местах, где дымоход соприкасается с конструктивными элементами дома, необходимо установить специальное звено дымохода, представляющее собой проходной патрубок или короб с отверстием внутри. При этом необходимо помнить, что размер разделки должен на 7 см превышать толщину проходимого перекрытия. Разделка предназначена для защиты легковоспламеняемой конструкции от возгорания.

Важно! Откажитесь от жесткого соединения разделки с конструкцией. Труба в патрубке должна характеризоваться отсутствием стыков.

В перекрытии подготовьте отверстие под дымоход и осуществите разметку маркером, несколько раз перепроверив верность своих расчетов. Убедившись в правильном расположении трубы в перекрытии и сверив размеры патрубка с нанесенными отметками, приступайте к вырезанию.

Специалисты рекомендуют с внутренней и с наружной стороны покрыть патрубок фольгированным базальтовым матом с огнеупорной мастикой. Само отверстие также должно быть изолировано с помощью минераловатного утеплителя в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходной патрубок и проверьте вертикальность установленной трубы. Если она расположена не строго вертикально, ее необходимо выровнять.

Крышу, как и перекрытие, проходят специальным звеном, которое на данном этапе называется «крышная разделка». Чтобы правильно ее подобрать, необходимо знать угол наклона кровли.

В кровле необходимо подготовить отверстие под дымоход, что также осуществляется с помощью маркера и тщательно проверяется. Вырезать отверстие необходимо с внутренней стороны кровли.

С внутренней стороны кровли прикладывают оцинкованный металлический лист с отверстием под трубу, после чего трубу выводят, а лист закрепляют с внутренней стороны. Сверху кровли монтируют «крышную разделку». При возникновении необходимости металлический лист крышной разделки заводят под край кровли или конек. Далее необходимо осуществить монтаж необходимого количества звеньев до требуемой высоты дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: « Как сделать сэндвич-дымоход?», просмотрите видео, представленное ниже.

Сэндвич-дымоходы видео

strport.ru

как сделать правильно, правила монтажа

Выполнение монтажа дымохода в виде сэндвича, состоящего из трубы, утеплителя и внешней оболочки, позволяет оптимизировать работу отопительной и дымовыводящей систем. Такой дымоотвод обеспечивает хорошую тягу, меньше засоряется и почти не нагревается снаружи, благодаря чему снижается риск получения ожогов и возникновения пожаров. Все преимущества комбинированного дымохода проявляются в полной мере только при правильном монтаже и использовании качественных материалов.

Плюсы и минусы сэндвич-дымохода

Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:

  • Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
  • Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
  • Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
  • Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
  • На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.

Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:

  • высокая стоимость,
  • большой вес,
  • сложный монтаж.

Особенности конструкции и материалы для изготовления

Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции. В дымовыводящей системе под сэндвичем понимают комбинацию внутреннего дымового канала, теплоизолирующего слоя и внешней оболочки. Иногда можно получить дымоход-сэндвич на основе имеющейся трубы или шахты, добавив недостающие слои.

Для возведения сэндвич-дымохода могут быть использованы комбинации материалов или готовые к сборке секции:

МатериалыОсобенности конструкцииПлюсыМинусы
сталь, кирпич засыпной или рулонный негорючий утеплительмонтируется одностенный дымовой канал из стальной трубы, возводится внешняя кирпичная шахта, пространство между слоями заполняется утеплителемнизкая цена материалов, несложный монтажнеобходим фундамент, шахта может быть только вертикальной,

материал шахты гигроскопичен,

легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства

сталь, минеральная вата (готовые секции-сэндвичи)дымоход собирается из готовых неразборных секций, состоящих из двух стальных труб и базальтового утеплителя между ниминевысокая стоимость,

простота транспортировки и монтажа, наличие в продаже всех необходимых соединительных и дополнительных элементов,

относительно небольшой вес конструкции,

простота замены вышедших из строя секций, сравнительно небольшой вес, вариативность конфигурации

небольшой срок эксплуатации – 5-10 лет, внешняя труба может нагреваться
термостойкая керамика, сталь, минеральная вата (готовые секции-сэндвичи)дымоход собирается из готовых неразборных секций: керамический дымовой канал, базальтовый утеплитель, стальная внешняя оболочкасрок эксплуатации – 20-25 лет, средний ценовой диапазон, простота транспортировки и монтажа, наличие в продаже фасонных элементов, вариативность конфигурацииобязательны разгрузочные площадки через каждые 2 метра высоты, внешняя труба может нагреваться
термостойкая керамика, пено– или керамзитобетон, минеральная ватадымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя шахта из пено– или керамзитобетонасрок эксплуатации – до 40 лет, абсолютная пожаробезопасностьсрок эксплуатации – до 40 лет, абсолютная пожаробезопасность
термостойкая керамика, кирпич, минеральная ватадымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя кирпичная шахтасредняя общая стоимость дымохода, большой срок эксплуатации дымового канала – до 40 лет, пожаробезопасность, не нужен специнструмент для возведения шахтынеобходим фундамент, шахта может быть только вертикальной,

материал шахты гигроскопичен,

легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства

Как монтировать дымоход?

Дымоход можно расположить внутри дома или снаружи, у обоих вариантов есть плюсы и минусы:

РасположениеПлюсыМинусы
Внутриможет использоваться как дополнительный источник тепла, меньше подвержен образованию конденсата, прост в эксплуатациисложен в монтаже, уменьшает полезное пространство в помещении, пожароопасен, при нарушении герметичности высок риск отравления угарным газом
Снаружипрост в монтаже, в помещении находится лишь небольшой участок дымохода, поэтому риск отравления угарным газом меньше, менее пожароопасентребует серьёзного утепления, больше подвержен образованию конденсата, сложен в обслуживании в зимний период

Общий порядок монтажа рассмотрим на примере самого сложного в исполнении внутридомового дымохода, состоящего из керамического дымового канала и шахты из керамзитобетона.

Сборка

Сборка дымовыводящей системы проводится снизу вверх, то есть начинается от теплогенерирующего прибора – котла, печи, камина или горелки.

  • Подготовка фундамента. В месте размещения дымохода закладывают железобетонный фундамент: глубина залегания относительно пола – не менее 0,5 м, относительно грунта – 0,4 — 0,7 м, ширина фундамента на 0,3 м больше ширины шахты. Выравнивают верхнюю площадку фундамента и застилают рубероидом в 2-3 слоя для гидроизоляции шахты дымохода.
  • Установка основания дымоотвода. Строго вертикально на цементно-песчаную смесь устанавливают пустой керамзитобетонный блок, заполняют его для устойчивости камнями, щебнем, битым кирпичом и заливают той же смесью. Последующие секции шахты соединяются специальным жаропрочным раствором. На секцию укладывают восьмиугольный стальной шаблон, оставляя свободными края блока, шпателем наносят раствор. Убирают шаблон и устанавливают следующую секцию. Обязательно проверяют вертикальность расположения каждой секции.
  • Установка секции с конденсатосборником – керамической чашей с носиком-капельником. Болгаркой в керамзитобетонной секции вырезают окошко, через которое носик-конденсатоотводчик будет выводиться наружу. Фиксируют секцию на основании. Внутрь устанавливают конденсатосборник, вставляют утеплитель до уровня выходящего наружу носика. Излишек утеплителя срезают канцелярским ножом. Закрывают окошко решёткой.

Обратите внимание! Для упрощения обслуживания дымохода в фундаменте можно проложить трубу, соединённую с канализацией. Свободный конец трубы выводится из фундамента вверх рядом с будущим основанием дымохода точно напротив капельника. Таким образом сброс скопившегося в дымоотводе конденсата будет осуществляться сразу в канализацию без использования дополнительных ёмкостей. Конденсатоотводчик соединяют с канализационной трубой гибким шлангом.

  • Установка ревизионной секции. Для ревизии – очистки и обслуживания – в комплекте керамического сэндвич-дымохода предусмотрены труба-тройник и металлическая дверца. В одном керамзитобетонном блоке вырезают проем на две толщины утеплителя шире дверцы. Устанавливают блок на место, в него вставляют утеплитель, отступая от краев проема на несколько сантиметров внутрь. Нижний срез тройника смазывают термостойким герметиком и устанавливают элемент в получившееся гнездо до соединения с конденсатосборником. Губкой убирают излишек герметика внутри трубы .
  • Завершение монтажа ревизионного узла. В нижней части следующего блока шахты вырезают отверстие высотой в две толщины утеплителя, совпадающее по ширине с проемом в предыдущем блоке. Надевают блок на дымовой канал, фиксируют, заполняют зазор между каналом и шахтой минеральной ватой. Устанавливают дверцу.
  • Установка узла подключения – тройника с круглым боковым отверстием. В блоке шахты вырезают проём на 4 см шире бокового отверстия, в шахту укладывают утеплитель, тройник соединяют с ревизионным узлом. На трубу дымового канала надевают следующую секцию, фиксируют её и заполняют пространство минеральной ватой. По форме проёма в керамзитобетонном блоке вырезают из утеплителя прямоугольник с круглым отверстием под боковой вывод тройника. Полученную деталь надевают на боковой патрубок дымового канала так, чтобы она полностью закрыла проём в шахте.
  • Подключение к тепловому агрегату. В боковое отверстие узла подключения вставляют одностенную переходную трубу, соединённую с патрубком отопительного прибора. Для соединения стальной трубы и керамического патрубка дымового канала используется термостойкий герметик.
  • Наращивание высоты дымохода – выполнение стандартных операций до достижения нужной высоты. Наносят на верхний блок шахты соединительный раствор, устанавливают и выравнивают по горизонтали и вертикали следующий блок. Укладывают вдоль внутренней поверхности блока утепляющий мат. Нижний край керамической трубы смазывают герметиком, вставляют в полученное гнездо и соединяют с предыдущей секцией дымового канала. Убирают излишек герметика внутри трубы.

Прохождение через перекрытия и кровлю

Чтобы снизить риск воспламенения материала межэтажного или чердачного перекрытия, стропильной системы и кровельного материала, отверстия под дымоход в этих местах вырезают с запасом.

Кирпичные, пено– и керамзитобетонные шахты практически безопасны, но даже их необходимо изолировать в местах прохождения. Запас на изоляционный материал составляет 2-3 см для негорючих материалов перекрытия и 5-6 для горючих материалов и кровли. По обе стороны от перекрытия и с нижней стороны кровли отверстия зашивают негорючим материалом.

Для дымохода со стальным внешним слоем запас на изоляцию оставляют не менее 20 см. В отверстие вставляют стальной проходной короб, который заполняется негорючим теплоизолирующим материалом.

Устойчивость тяжёлого керамического дымохода-сэндвич обеспечивают, фиксируя шахту к элементам стропильной системы при помощи кронштейнов.

Обратите внимание! При монтаже наружного дымохода необходимо выполнить только один узел прохождения – в стене. Этот участок дымохода расположен близко к отопительному прибору и может нагреваться до экстремально высоких температур, поэтому отверстие в стене выполняют с зазором до 0,5 метра.

Размещение трубы на крыше

Со стороны кровли зазор вокруг дымохода закрывают специальными кровельными элементами – примыканиями. Участок шахты, возвышающийся над кровлей, обшивают кровельным материалом. Эти действия предохранят крышу от протечек и защитят материал шахты от намокания.

Уязвимым участком любого комбинированного дымохода является его навершие. Утеплитель между дымовым каналом и шахтой нельзя оставлять открытым, так как при намокании он теряет изоляционные свойства. Поэтому навершие трубы необходимо закрыть. Для готовых секционных дымоходов со стальной оболочкой предусмотрены специальные заглушки. Дымоход с шахтой из кирпича или бетона закрывают бетонной плитой с отверстием под внутренний канал.

Выходное отверстие дымового канала закрывают насадкой, препятствующей засорению канала и улучшающей тягу, – зонтиком, дефлектором или дымососом.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

  • Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
  • Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
  • Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

infotruby.ru

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

Монтаж и установка сэндвич дымохода: пошаговая инструкция

Многие будущие владельцы загородного жилья хотели бы обзавестись своим уютным домашним очагом. Обустройство печи либо камина, обязательно требует монтаж трубы дымохода. Установка дымохода выполняется еще на момент строительства и возведения стен, однако бывают случаи, что заказчики уже построили дом, а заранее продумать такие вещи забыли. Поэтому сегодняшняя статья будет полезна не только тем, кто еще на этапе строительства, но и тем, у кого появилось желание соорудить небольшой камин уже после постройки дома. Как сделать это и на что обращать внимание, постараемся подробно ответить в изложенной статье.

Подготовительные работы

Перед тем, как приступать к монтажу, необходимо уточнить несколько основных факторов. Подбирая канал, нужно учитывать особенности высоты здания, диаметра будущего канала и прочие. Особую роль отдавайте месту установки и расположению отопительной аппаратуры. Установка сэндвич дымохода, как и любого другого может выполняться двумя основными способами:

  • Внутренним.
  • Внешним.

К примеру, при внутреннем размещении монтаж сэндвич дымохода выполняется непосредственно в отапливаемом помещении, и дополнительная герметизации в таком случае не требуется. Но, нюанс есть, если чердачное помещение не отапливаемое, в таком случае, нелишним будет во время монтажа дополнительно утеплить трубу и провести герметизацию, чтобы исключить попадания отработанных газов в комнаты с вытекающими последствиями.
Кроме того, на начальном этапе обдумайте, как быть с теми материалами, стенами, рядом с которыми, соприкасаясь, будет проходить дымоход. Поверхности должны быть обработаны специальными антипиренами.

Установка сэндвич дымохода своими руками

Что касается внешних систем, то сборка внешнего сэндвич дымохода должна выполняться с учетом обязательного утепления. Такие типы намного безопасней, так как сразу же при монтаже выводят трубу наружу, уменьшая вероятность попадания отработанных газов в помещения.

Какой тип и форму выбрать? Здесь стоит отдавать предпочтение не только эстетическим показателям, но и функциональным. Учитывайте особенность, что зафиксировать или закрепить квадратный дымоход просто, он достаточно легок в эксплуатации, не требует особых навыков при монтаже. Но, главный недостаток такой системы – это скопление конденсата и прочей не нужной грязи и пыли внутри.
Круглые элементы в этой части намного предпочтительней, учитывая свою форму, они намного меньше задерживают не только разнообразный мусор, который может попасть от порывов ветра, но и образовывают меньше конденсата, естественно с учетом правильного утепления. Единственно, такие системы сложные в монтаже и вам потребуется сноровка.
Кроме того, не забывайте подготовить необходимый инструмент для монтажа заранее. Итак, инструменты необходимые для устройства дымохода:

  • Дрель, болгарка.
  • Лобзик, шуруповерт.
  • Молоток.
  • Отвертки.
  • Защитная амуниция.
  • Шпатель и стамеска.

Основные этапы монтажа

Для того чтобы установить дымоход своими руками нужна пошаговая инструкция. Ниже приведем примерный план работ, которого рекомендуется придерживаться. Итак:

  1. Первым делом проводите расчет канала, подгоняете размеры «на земле».
  2. Устанавливаем образованную трубу дымохода из нержавеющей стали своими руками.
  3. Подключаем систему, то есть устанавливаем источник (котел, печка) и конденсатор. Также рекомендуется на момент монтажа дымохода из нержавейки или монтажа дымохода из сэндвичпанелей, установка конденсата приемника и отводчика.
  4. Проверка системы и монтаж «зонтика» (оголовок).

Конструкции дымоходов

Особенность крепления для дымоходов подразумевает использование крепежных элементов независимо от типа системы, через каждые метр-полтора. Учитывая конструкции дымохода, проведите работы по утеплению и герметизации. При теплоизоляции особенно железных труб, рекомендуется использовать веками проверенный метод, а именно глину. Все современные способы не могут гарантировать стопроцентную защиту, поэтому обращайте внимание на это.

Расчет комплектующих элементов дымохода

Установка дымохода должна проходить после обязательного расчета всех элементов, учитывая некоторые правила, которые являются основополагающими. Итак, необходимый перечень правил:

  • Если предусмотрена плоская крыша строения, конек трубы должен выходить не меньше, чем на 0,5 метра.
  • Для скатных крыш, выход «зонтика» должен быть не менее 1,5 метра и на одном уровне с верхним коньком.
  • При обустройстве крыши из воспламеняемых элементов, любая труба должна возвышаться не менее, чем на 1,5 метра.
  • В местах стыков и проходов через перекрытия, нужно выполнять качественную термоизоляцию.

Учитывая эти не хитрые правила, детали для дымохода можно приобрести впритык, без переплат. Особое внимание уделяйте пожароопасным крышам, не стоит экономить на герметизации и теплоизоляции.

Что представляют собой сэндвич трубы?

Что такое сэндвич труба? Сэндвич трубы дымохода представляют обычную, по сути, конструкцию, когда одна стальная труба, вставлена в другую. А образованный просвет, «залит» специальным теплозащитным материалом. Слой теплозащиты несет в себе всю нагрузку во время работы котла, поэтому температура внешней стороны не позволяет образовывать конденсат. Да и касательно пожарной безопасности – это очень хорошо. Нет прямого соприкосновения с перекрытиями и стенками, от чего предпочтительней устанавливать такие трубы именно в деревянных домах. В остальном, сэндвич из нержавеющей стали полностью идентичен, с классическим однослойным каналом.

Устройство сэндвич-трубы

Сборка сэндвич трубы

Руководство от производителя рекомендует использовать два типа сборки, каждый подходит под определенные условия. Собирая и устанавливая дымоход, нужно исходить из двух факторов:

  1. Монтаж «по дыму».
  2. Монтаж «по конденсату».

Первый вариант не совсем правильный с точки зрения организации качественного дымоотведения, так как образованный конденсат будет попадать в щели и зазоры средней прослойки. Происходит это из-за не плотного прилегания. Заметить это очень сложно, особенно при монтаже, но со временем проблема проявит себя. И при наступлении морозов, попавшая вода в теплоизолятор, попросту «разорвет» дымоход.

Два принципа монтажа» по дыму» и «по конденсату»

Второй тип сборки более предпочтительный и верный. При этом решении, вся влага свободно протекает через герметичный стык и попадает в конденсатоприемник. Так же дела будут обстоять и внешне, по швам капли будут стекать вниз, не попадая в теплоизолятор.

Монтаж сэндвич дымохода своими руками

Сам монтаж сэндвич нержавеющего дымохода никаких сложностей не вызовет. Проводя монтаж дымохода своими руками, запомните важное правило, делать это нужно только снизу вверх. То есть, сначала работаем с котлом, постепенно продвигаясь к крыше, таким образом, мы, как бы надеваем верхнюю трубу на нижнею. Проводя установку дымохода, сэндвич панелей своими руками, помните, что один из краев будет — зауженный. Как раз этот край и нужно вставлять в верхнюю трубу, чтобы шов получился сверху вниз, но не наоборот. Кстати, можно использовать при монтаже и тройник, он избавит от скапливающейся сажи и позволит конденсату стекать в специальный приемник.

В местах прохода через стены и перекрытия, места под кронштейны для дымохода из сэндвич труб нужно обязательно укреплять. Чтобы место перехода надежно держалось, и было не проницаемым, можно вырезать большего размера отверстие, перекрыв его плитой фанеры, сверху прикрутить асбестовый лист, а поверх него «оцинковку». После этого, прорезаем нужного диаметра отверстие и проводим монтаж.

Самый ответственный момент монтажа дымохода – это проход через крышу. Для этого потребуется изнутри приложить оцинкованный лист, через который провести трубу. Когда она полностью выведена, прикручиваем «оцинковку». Можно завести края под кровлю, дополнительно отделав её.

Не забываем, если кровля воспламеняемая, нужно установить дополнительный дефлектор, чтобы обезопасить от попадания искр на кровлю.

Когда полностью вывели трубу, можно проводить работы по укреплению стыков. Делать это разрешается с помощью обычных хомутов. Пример скрепления стыков: соединения между собой проводим обжимным хомутом с одной стороны, а стыки с другими элементами, будто тройники или переходники, с двух сторон теми же хомутами.

Финальным этапом, уже после того, как весь монтаж закончен, нужно обязательно снять защитную пленку (в местах прохода через перекрытия заранее). После рекомендуется провести герметизацию швов с помощью герметика, учитывайте при покупке жароустойчивость (не менее 1000).

Есть также особые правила нанесения герметика:

  • Для внутренних каналов — на внешнюю сторону верхней внутренней части.
  • Для внешних каналов – по наружности.
  • В переходах – по наружности.

Основные преимущества дымоходов сэндвич панелей

Дымоходы из нержавеющей стали обладают такими качествами:

  • Легкие в монтаже.
  • Компактны.
  • Универсальные. Предусмотрены выходы, как наверх, так и через стену.
  • Многослойны. Лучшая защита от конденсата.
  • Износостойкие и не восприимчивые к агрессивному воздействию. Стойко выносят влияние даже самых агрессивных химических веществ.
  • Наиболее пожаробезопасные, из всех ныне представленных на рынке.

odymohodah.ru

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 - 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

  • «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
  • «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

  • На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
  • На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме "установка сэндвич-дымохода":

postroju-dom.ru

Монтаж сэндвич труба – сборка и установка своими руками

Отправить ответ

avatar
  Подписаться
Уведомление о
