Технические характеристики дверного доводчика

Дверной доводчик представляет собой устройство, обеспечивающее автоматическое закрывание створки.

Все происходит бесшумно и плавно. Существует множество вариаций таких механизмов.

Но чтобы правильно выбрать доводчик, нужно знать технические характеристики устройств, предлагаемых на современном рынке, и уметь подобрать оптимальный вариант для той или иной дверной системы.

Классификация механизмов

ГОСТ 5091 знакомит с многообразием приборов. Основной критерий, на котором базируются характеристики доводчиков, — усилия, прикладываемые при закрывании двери.

Согласно стандарту 5091 все дверные доводчики условно делят на 7 классов:

  • EN1. Устанавливают на створку шириной 75 см и весом до 20 кг.
  • EN2. Устройство идеально для полотна шириной 85 см и весом до 40 кг.
  • EN3. Приборы устанавливают на створку, ширина которой составляет 95 см, а вес – до 60 кг.
  • EN4. Устройство используют для полотен шириной 110 см и весом до 80 кг.
  • EN5. Устанавливают такие приборы на створки шириной 125 см и весом до 100 кг.
  • EN6. Приспособлениями этого класса оснащают двери шириной 140 см и весом до 120 кг.
  • EN7. Эти механизмы идеальны для полотен шириной 160 см и весом до 160 кг.

По ГОСТу 5091 усилия, прикладываемые при закрывании дверного полотна, измеряются в Nm (Ньютонометрах). Сертификат на выпущенную изготовителем продукцию содержит показатели в Nm. При этом выпускаются как одноклассные модели (конкретно указана Nm), так и регулируемые варианты, где возможна настройка приложенных усилий для открывания конструкции.

Кроме того, ГОСТ 5091 характеризует доводчики с учетом их температурного рабочего диапазона. Дело в том, что для смазки конструкции используется масло, меняющее свою вязкость под влиянием температуры. Для наружных конструкций, на которых установлен доводчик, рекомендуют использовать морозостойкие устройства, где применяется низкотемпературное масло, а также особенные сальники. Выданный сертификат содержит все эти сведения.

К тому же по стандарту 5091 еще одна особенность, на которую обращают внимание при выборе дверного механизма, — передача вращающегося момента.

Из чего состоит дверной доводчик

С учетом этого критерия различают следующие приспособления (сертификат содержит и эту особенность товара):

  1. Коленное либо рычажное.
    Особенность этого дверного механизма состоит в том, что он состоит из двух соединенных между собой осей, которые при открывании дверного полотна сгибаются в колене. Такое приспособление отличается прочностью, а также длительностью эксплуатационного периода. Однако есть у него и недостаток – неудовлетворительная защищенность механизма: он часто становится жертвой вандалов.
  2. Напольное.
    Это устройство – идеальный вариант для магазинов, офисов и прочих общественных мест.
  3. Механизм, в конструкции которого предусмотрен скользящий канал.
    Принцип действия такого доводчика: конец его рычажка перемещается вдоль специального канала.
  4. Рамное.
    Работает так же, как и напольное устройство. Отличие между ними состоит лишь в том, что этот прибор крепят на дверную коробку.

Особенности выбора механизма

При выборе доводчика в первую очередь во внимание берут массу и ширину двери: чем шире и тяжелее полотно, тем выше должен быть класс устанавливаемого прибора (ГОСТ 5091 отражает эти нюансы). Однако если ширина створки боле 160 см, монтаж этого приспособления не рекомендован.

Кроме того, при выборе этого механизма обращают внимание и на скорость закрывания дверной системы. Здесь однозначного критерия оценки этого показателя нет. Так, к примеру, для противопожарных дверных систем выбирают устройства с большой скоростью закрывания, а для домашнего пользования (особенно, если дома есть малые дети или пожилые люди) выбор делают в пользу медленного закрывания. Для общественных мест лучше приобрести прибор с функцией торможения открывания (это защитит створку от удара об стену).

В медицинских учреждениях лучше установить прибор с функцией фиксации двери в открытом положении. Сертификат продукции знакомит потенциального покупателя с теми или иными дополнительными возможностями, которыми обладает предлагаемый товар.

И еще, сертификат на реализуемую продукцию – это гарантия того, что приобретаемый товар обладает высоким качеством. Поэтому при выборе прибора рекомендуют поинтересоваться наличием сертификата. Только так можно быть уверенным, что выбранное устройство прослужит исправно многие годы.

votdver.ru

Как выбрать доводчик для дверей: виды и технические характеристики

На входных дверях во многих помещениях часто используется дверной доводчик. Если перед вами встал вопрос выбора, тщательно проанализируйте, какой именно тип изделия вам нужен и выполняет ли он заявленные функции, в идеале технические характеристики выбранной модели должны соответствовать установленным требованиям ГОСТ.

Выбирая доводчик, нужно знать, на что обратить внимание

Особенности и предназначение дверного доводчика

В первую очередь давайте разберемся, что такое дверной доводчик. Это особый тип фурнитуры, предназначенный для оптимизации движения полотна, позволяющий регулировать скорость его открывания и закрывания, устанавливать дополнительное захлопывание или фиксацию в определенном положении.

Такие действия обеспечиваются за счет особого механизма, главными составляющими которого являются пружина и направляющий рычаг. В большинстве современных моделей также используется вязкая маслянистая жидкость для обеспечения плавного хода. Количество функций зависит от конкретного типа изделия. В некоторых случаях без подобной фурнитуры просто не обойтись.

Современные модели доводчиков позволяют самостоятельно регулировать каждую из доступных функций, благодаря чему удается продлить их срок службы.

Главное предназначение доводчика на двери – автоматическое и плавное закрывание двери

Технические характеристики

Первое, на что обращают внимание покупатели при выборе определенного типа доводчика двери – это технические характеристики изделия. Они не только характеризуют доступные функции, но и дают возможность примерно рассчитать средний срок службы фурнитуры. Качественные изделия не обязательно должны включать в свой перечень все доступные для доводчиков действия. Одним из определяющих факторов является соответствие характеристик дверного доводчика стандартам ГОСТ.

При рассмотрении ассортимента различных моделей доводчиков, в первую очередь необходимо обратить внимание на следующие характеристики:

  • Момент инерции. Определяется соотношением размера изделия, качества пружины и габаритами полотна, а также его весом, и характеризует возможности регулирования движения двери. Определяется стандартами ГОСТ и EN1154.
  • Усилие закрывания. Это то, с какой силой будет оказываться давление на дверь при её движении, всего выделяют 7 классов: от ЕN1 до ЕN7. Типы изделий распределяются по предназначению: от самых легких до наиболее массивных полотен.
  • Скорость закрывания. Определяется в зависимости от индивидуальных потребностей, как и другие функциональные характеристики может изменяться посредством корректирования настроек.
  • Захлопывание. Отрезок времени, за который дверь пройдет определенное расстояние в конце закрывания, также имеет значение сила захлопывания, особенно если у вас стоит замок на защелке.
  • Задержка закрывания. Это отрезок времени, в течение которого будет приостановлено обратное движение полотна – выставляется индивидуально.
  • Ограничение открывания. Это своеобразное обратное усилие, которое тормозит движение дверного полотна в начале открывания. Для того чтобы открыть дверь, нужно будет приложить больше сил, нежели обычно, это особенно удобно в тех случаях, когда люди слишком резко дергают за ручку.
  • Фиксация полотна. Доступная для некоторых моделей функция позволяет удерживать дверь в открытом положении на 90 градусов в течение определенного времени.

При покупке доводчика обязательно обратите внимание на его технические характеристики

Основные виды

Для того чтобы охватить все виды доводчиков для входных и межкомнатных дверей необходимо выбрать несколько принципов классификации. Прежде всего, следует различать способы монтажа данного типа фурнитуры:

  • Накладной – крепится снаружи двери, практически все детали полностью открыты для доступа к ним.
  • Скрытый – устройство частично встраивается в раму, пол или дверь, в зависимости от принципа монтажа.
  • Рамный – основная часть доводчика крепится к коробке, а рычаг фиксируется на самой двери.
  • Напольный – устанавливается снизу, фиксируясь на полу, обычно применяется для стеклянных дверей.


Разновидность доводчика по способу монтажа

По принципу функционирования доводчики могут быть:

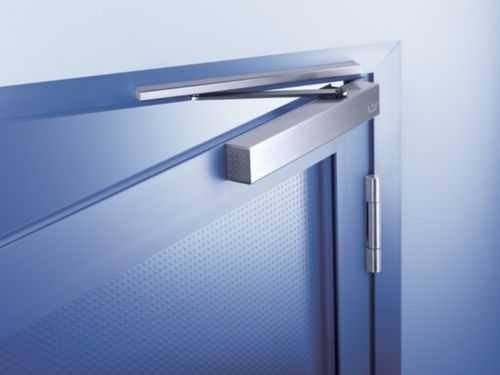

  • Рычажные скользящие. В таких моделях один край рычага заводится в специальный паз, по которому он перемещается при движении двери, то есть скользит. Часть механизма при этом является скрытой.
  • Коленные. В этом случае рычаг представлен двумя соединенными между собой осями, они сгибаются в так называемом колене при движении полотна и обеспечивают его плавный ход. Этот вариант механизма полностью открыт.

Также выделяют следующие виды современных дверных доводчиков:

  • Зубчатые – воздействие на пружины происходит посредством механической передачи тяги по реечному механизму.
  • Кулачковые – основой устройства является профилированный кулачок, который передает усилие на пружину, оказывая заданный настройками эффект.

Основы функционирования каждого типа изделия частично регламентирует ГОСТ.

Правила выбора

Теперь давайте рассмотрим, как правильно выбрать доводчик для входной или межкомнатной двери. Прежде всего, нужно проанализировать доступные функции изделия, далеко не все они будут вам нужны, не стоит переплачивать за функционал, которым вы не будете пользоваться в дальнейшем. Также обратите внимание на материал и принцип конструкции, это позволит определить возможности оптимального размещения, а также сложность и стоимость монтажа.

Одним из основных показателей, влияющих на выбор доводчика является его класс в соотношении с габаритами двери. Если вес полотна небольшой, можно обойтись простейшими моделями с небольшим усилием тяги и моментом инерции. Для конструкций из цельного МДФ потребуются более продвинутые типы фурнитуры. Отдельно следует отметить стальные входные двери, для них нужен максимальный запас прочности деталей и интенсивность воздействия, особенно это касается дверей в подъездах.

Для легкой модели двери лучше подойдет простая модель доводчика

Для того чтобы убедиться в качестве изделия обязательно сверьте его соответствие требованиям ГОСТ.

Также учтите, что привести в негодность детали открытых моделей доводчиков дверей гораздо проще. Если есть риск вандализма, обязательно покупайте скрытые модели. Климатические условия тоже могут сказаться на вашем выборе, некоторые изделия не любят холодов или воздействия прямых солнечных лучей. Все это тоже играет немаловажное значение.

Если при покупке доводчика учитывать все вышеперечисленные характеристики, вам удастся без лишних затрат выбрать вариант, удовлетворяющий все ваши запросы. Для продления срока службы изделия обязательным условием является его правильное и своевременное обслуживание.

Рекомендуем посмотреть видео:

dvervdome.ru

Доводчик для двери: функция, виды и технические характеристики устройств, все о дверях


Доводчик для двери необходим для качественного функционирования дверного блока. При отсутствии привычки эмоционально выходить, хлопая дверью, стоит задуматься об использовании нехитрого устройства.

Функционал устройства

Хуже громко захлопывающейся двери, может быть только вовсе не закрывающаяся дверная створка. Соответственно, желание многих воссоединить обе функции, понятно:

  • Дабы дверь прикрывалась самостоятельно, без человеческого контроля, сберегая прохладу либо тепло в помещении;
  • С другой стороны, чтобы процесс прикрытия створки происходил с максимальной тишиной.
  • Ранее проблема открытого дверного полотна решалась иным образом. Использовались громоздкие и сложные механизмы с противовесами. Типичные системы использовать в современных офисных помещениях и на жилых площадях, как минимум, не эстетично. Именно по этой причине, во многих строениях и в квартирах, использовались металлические пружины. Процесс их работы был совершенен, подгоняя посетителя в спину, а звук данного действа оповещал о приходе гостя даже соседские дома.
    С появлением современных дверных прикрывающих створки устройств, обе главные проблемы разрешились. При этом приемлемая стоимость механизмов, доступная широкому спектру потребительского спроса, легкость при установке и надежность в эксплуатации, сделали использование устройств общедоступными. Теперь доводчик на дверь может устанавливаться не исключительно на подъездных створках, но и на межкомнатных перекрытиях, нуждающихся в автоматическом бесшумном закрывании.
    Помимо двух основных задача, доводчики дверей, в зависимости от конструктивной особенности, способны решить перечень других проблем:

  • Регулирование скорости прикрытия створки в двух диапазонах, производящих ускорение при захлопывании для плотного притвора;
  • Предохранение полотна от ударного момента при закрытии о преграду;
  • Фиксирование створки в открытом либо приоткрытом положении.
  • Основа принципа деятельности любого типа доводчика заключена в пружине. Именно пружина сжимаясь, при открытии створки, аккумулирует в себе энергию, возвращая створку в исходное положение при отпускании полотна. Дабы ход створки был плавным и не хлопающим при закрытии, прикрывающие устройства наделены вторым по значимости элементом – масляным амортизатором. Через системный механизм устройства клапанов, масло переходит из одной в другую камеры при открытии полотна, а затем перетекает обратно, при закрывании створки. Вязкость масляного амортизирующего состава процессу движения механизма придает плавность, что обеспечивает бесшумность действа.
    Существуют доводчики, оснащенные несколькими амортизаторами, что сути процесса не меняет. В разных системах основной рабочий элемент – пружину, к действию приводит свое устройство. По сути, данный различный механизм и определяет тип доводчиков относительно конструкционного плана, что и стоит в зависимости от показателя цены на изделие.

    Накладной тип: характеристики и разновидности

    Как правило, говоря о доводчиках, зачастую подразумевают накладной тип устройства, устанавливаемого вверху дверных блоков. Данный вид устройств представляет собой наиболее дешевый механизм, закрепление которого производится на створке двери и на короб блока, либо на поверхности над проемом.
    Типичные системы допустимо наблюдать во многих общественных зданиях, над дверьми магазинов и других публичных местах, где при отсутствии швейцара, существует необходимость удерживать дверное полотно в закрытом состоянии. Устройства отлично проявляют эксплуатационные качества при использовании на тяжелых дверях, перекрывающих уличный мир от внутреннего пространства. Такого рода доводчик на металлическую дверь станет отличным и надежным решением закрытых проемов. По сути, полное описание конструкции данного вида механизма допустимо вместить в следующее: система рычагов передает усилие на элемент пружины.
    Относительно устройства системы передачи усилий на пружину, доводчик на дверь верхнего монтажа, допустимо подразделить на два вида:

    1. Механизм с зубчатым приводом, где рычаг повязан с шестерней, которая, в свою очередь, приводит в движение поршень с зубцами или же зубчатый штифт. Надежность простой конструкции на сегодняшний день типичные изделия сделали наиболее популярными и востребованными, особо при использовании на тяжелых полотнах.
    2. Доводчик для двери со скользящим стержнем представляет собой такую систему: сердцеобразный кулачковый вал приводит в действие элемент пружины и пару поршней (открывающий, второй — тормозящий). Типичная конструкция системы делает устройство менее громоздким и более надежным, особо при монтаже на тяжелых перекрытиях проемов. На сегодняшний день устройства со стержнем скольжения получили мало должной популярности, но со временем могут вытеснить из использования системы с зубчатым приводом.

    Напольного тип: сфера использования и устройство механизма

    Фактически напольные доводчики дверей используются в строениях и помещениях, где эстетике и стилистике дизайна уделяется достаточно внимания. Наблюдать системы допустимо в торговых центрах, где фактически все дверные полотна оборудованы данными устройствами, особо, что касается стеклянных конструкций перекрытия. Напольный доводчик на металлическую дверь так же подходит, в зависимости от конструкции самого перекрытия. По своей сути, напольные доводчики дверей представляют собой прародителя устройство со скользящим стержнем. Во всяком случае, напольные системы точно позаимствовали техническую конструкцию от них.
    В отличие от механизмов верхнего монтажа, у напольных систем отсутствуют рычаги, приводящие в движение ось. Дверное полотно закрепляется именно на саму ось. Механизм конструкции напольных систем довольно прост:

  • Система оснащена валом, который воссоединен с пружиной – это с одной стороны;
  • Со второй стороны вал сращен с крепежным элементом, удерживающим само дверное полотно.
  • Получается, что створка закреплена на оси, которая приводит полотно в исходное положение, играя единовременно роль навесов. Типичное изделие позволяет производить установку напольных механизмов на достаточно тяжелых перекрытиях, даже при массе полотна весом до 300 кг.

    Устройства скрытого монтажа: виды механизмов

    При стилистическом требовании дизайнерского решения помещения, кроме напольных эстетичных механизмов, работающих на закрывание, зачастую используют скрытые системы для прикрытия полотен. С использованием типичных устройств, наличие подобного механизма, как такового, полностью скрыто. Доводчик для двери скрытого монтажа допустимо условно подразделить на два вида:

    1. Скрытые доводчики дверей со скользящим стержнем относительно своей сути фактически ничем не отличимы от аналогов верхнего способа монтажа. Более того, механизмы наделены простой, но миниатюрной конструкцией, которая дает возможность скрыть себя в дверной короб перекрытия проема либо в массив самого полотна перекрытия.
    2. Доводчик на дверь в виде петли представляет собой наиболее миниатюрное создание систем прикрытия створки. Вся конструкция типичного механизма скрыта в корпусе дверной петли. Петли-доводчики являются довольно перспективным устройством, поскольку установить данный доводчик на дверь можно без всяких дополнительных действий относительно долбления/сверления полотен. Конечно, это касается исключительно той входной конструкции перекрытия проема, которой необходимы петли.

    В силу собственной специфики, петли-доводчики наделены некоторыми недостатками:

  • Сфера их использования несколько ограничена;
  • Устройства не рекомендовано монтировать на тяжелых дверных полотнах;
  • Миниатюрность механизма наделена небольшим эксплуатационным ресурсом;
  • Доводчики дверей скрытого типа (петли) довольно требовательны к процессу монтажа дверной створки.
  • Сфера использования специализированных доводчиков

    Специализированный доводчик на двери называют устройство, предназначенное для раздвижных дверных перекрытий. В перечне раздвижных полотен, включены и створки раздвижных шкафов-купе. Относительно своей сути, устройство для раздвижных систем является тем же мебельным механизмом, используемым для предотвращения ударных воздействий дверок мебели. Разница между конструкциями, используемыми для раздвижных систем, заключена в первоначально создаваемом усилии.
    Монтаж специализированных устройств для раздвижных конструкций, производится способом врезания их в само полотно либо дверной короб, служащий упором для раздвижных блоков. Доводчик на дверь данного типа для раздвижных конструкций, монтируется достаточно просто:

  • В торцевой части дверного полотна либо в самом коробе раздвижных блоков, проделываются отверстия необходимого диаметра;
  • Далее в отверстия с соответствующим диаметром вставляются доводчики дверей, предназначенные для раздвижных конструкций.
  • Доводчик для двери специализированного типа наделен единственным недостатком, который заключен в торчащих штифтах. За штифты допустимо цепляться чем-либо, конечно не упасть, но сломать доводчик для двери.

    Доводчик на дверь: классификация устройств

    Для потребителя важным показателем является регулирование движения полотна, что стоит в зависимости от массы фабрикатов и ширины створки, другими словами, от момента инерции. Типичный показатель определен стандартом EN 1154, где механизмы относительно усилий подразделены на классы – EN1 до EN7. Первые классы подходят для облегченных межкомнатных перекрытий, последние – для тяжелых конструкций. Показатели средней цены механизмов, приводящих перекрытия в исходное закрытое положение, варьируются в зависимости от класса устройства.

    Класс устройства (N)

    Ширина полотна (мах), мм

    Масса полотна (мах), мм

    1

    750

    20

    2

    850

    40

    3

    950

    60

    4

    1100

    80

    5

    1250

    100

    6

    1400

    120

    7

    1600

    160

    Стоит отметить, что ориентироваться в правильном подборе механизмов, рекомендовано относительно максимального параметра. То есть, для полотна шириной в 1000 мм и общей массой около 105 кг, нужен доводчик на дверь класса N6.

    4/5 (1)

    dverivmir.ru

    технические характеристики и инструкция – фото и видео

    Бесшумность и плавность закрывания двери являются не только показателем комфортности. При резких движениях и ударах о раму или стену повреждается, прежде всего, само дверное полотно, петли, испытывающие повышенную нагрузку и стойка короба, принимающая на себя силу удара. Очевидно, что такого рода закрывание не способствует долгому сроку службы изделия.

    Выбираем доводчик для двери

    Доводчик: технические характеристики

    Он представляет собой механизм, обеспечивающий автоматическое закрывание створки. Поскольку в этом случае человеческий фактор отсутствует, то закрывание производится плавно, без лишних усилий. Простейшее устройство состоит из пружины, заключенной в металлический корпус и залитой специальным маслом. При открытой двери пружина сжимается, и когда дверь отпускают – разжимается и захлопывает створку.

    Настолько простое устройство на сегодняшний день применяется редко. В современных версиях доводчика реализуется более совершенная система передачи момента.

    • Зубчатая рейка – осуществляется механическая реечная передача. Таким образом достигается большая плавность распрямления пружины. Не используется в приборах со скользящим каналом.
    • Кулачковая – передаточным звеном служит профилированный сердцевидный кулачок. Путем смены профиля достигается требуемая степень сжатия пружины, тем самым обеспечивая наиболее комфортный режим закрывания створки.

    Следует помнить, что дверной доводчик, по инструкции, являются обязательным элемента специальных дверей: противопожарных и эвакуационных, так как в этом случае нахождение створок в закрытом состоянии, является вопросом принципиальным.

    Классификация дверных доводчиков

    Наиболее важным для потребителя является возможность доводчика регулировать движение двери. Последнее будет зависеть от массы изделия и его ширины, то есть – от момента инерции. Этот показатель определяется стандартом EN 1154. Устройства по усилию закрывания разделяются на семь классов – EN1–EN7. Первые предназначены для самых легких межкомнатных конструкций, последние – для стальных входных.

    Выпускаются как одноклассные версии, то есть с точным указанием категории, так и регулируемые, позволяющие изменять усилие открывания. Маркируются последние таким образом: EN 2–4. В инструкции производителя, как правило, приводится таблица с указанием массы и ширины створки и класса изделия.

    Вторая важная техническая характеристика устройства – передача вращающего момента.

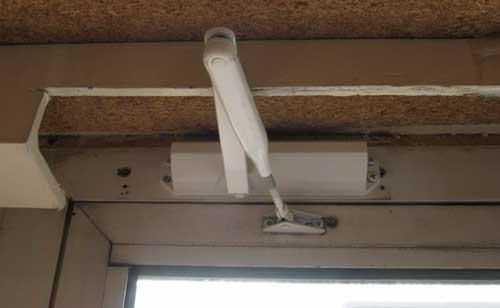

    • Рычажный или коленный – рычаг представляет собой две соединенные оси, которые при отрывании створки сгибаются в колене. Шарнирная тяга отличается механической прочностью и долговечностью, но недостаточно защищена. Рычаг монтируется на дверную раму и полотно и полностью доступен, почему часто становится жертвой хулиганских действий. На фото – вариант с рычажной передачей.

    • Устройство со скользящим каналом – свободный конец рычага при открывании перемещается вдоль канала. Рычаг в этом случае малодоступен, однако работа самого устройство требует большего усилия. Для доводчика этого типа используется кулачковый механизм, так как последний обеспечивает лучшую передачу момента.
    • Напольные – устройство монтируется в пол и недоступно. При двустороннем открывании створка устанавливается на шпиндель доводчика. При одностороннем – размещается рядом с полотном. Выбрать такой вариант рекомендуется для магазинов.

    • Рамные – действует аналогично напольному, но крепятся непосредственно к дверной раму.

    К техническим характеристикам приборов относится и способ монтажа.

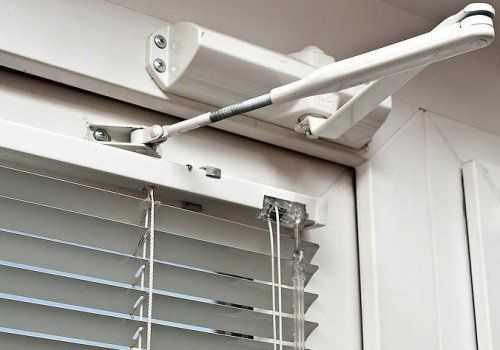

    • Накладной – применяется чаще всего для установки устройства с шарнирной тягой. Если в первоначальном проекте монтаж доводчика не предусматривался, то этот вариант является единственным. На фото – образец накладной установки.

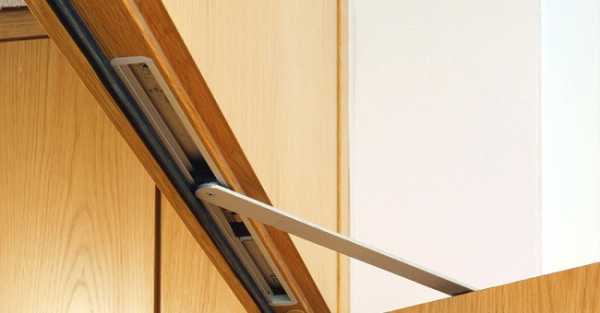

    • Скрытый в раму – характерен для рамных устройств и приборов со скользящим каналом.
    • Скрытый в пол – напольные версии.
    • Скрытый в дверь – применяется для рамных доводчиков. На фото демонстрируется образец.

    Три последних метода обеспечивают защиту от действий вандалов. На фото – образец скрытого монтажа в раму.

     Как выбрать доводчик

    Первое на что следует обращать внимание – это масса и размер двери. Необходимый класс мощности можно определить в соответствующей таблице, часто прилагаемой к инструкции.

    • Вес изделия – чем больше масса створки, тем более мощный доводчик понадобится.
    • При недостаточном усилии закрывания разрешается установка двух одновременно действующих устройств.
    • При ширине створки более, чем 1600 мм, доводчик использовать нельзя.

    К важным для пользователя характеристикам относятся и другие параметры.

    • Скорость закрывания – определенного числового значения у показателя нет. Определяется она условно, с помощью визуальных наблюдений. Для противопожарной двери этот показатель должен быть максимальным, а в случае, если доводчик устанавливается в частном доме, где проживают дети или пожилые люди, скорость должна быть небольшой.
    • Скорость захлопывания – время прохождения последней части траектории. Имеет значение, если используется защелкивающийся замок.

    • Торможение открывания – прибор с такой функцией рекомендуется выбрать для публичных учреждений, где часть посетителей пытается открыть дверь, прилагая чрезмерное усилие, тем самым провоцируя возможность удара об стену и повреждение полотна и самого устройства. Функция ограничивает усилие, не позволяя действовать слишком резко.
    • Задержка закрывания – важность этого момента индивидуальна. С одной стороны, замедление закрытия нежелательно в период холодов, с другой – представляет удобство в ситуации, когда у пользователя заняты руки – покупками, например.
    • Фиксация открытой створки – является обязательной для медицинских учреждений. Функция позволяет удерживать дверь открытой во время перемещения грузов или пациентов на носилках.


    В современных моделях устройства перечисленные функции довольно часто являются регулируемыми, что, конечно, увеличивает стоимость изделия. Инструкция, представленная на видео, поможет выбрать устройство.

    Смотрите также:

    dvernoigid.ru

    Дверной доводчик характеристики. Дверные доводчики


    Дверной доводчик — технические характеристики, установка

    Дверной доводчик - это устройство, которое обеспечивает герметичное закрытие дверей без каких-либо усилий со стороны человека, через эти двери проходящего. Раньше с этой целью использовались стальные пружины, которые, впрочем, доставляли больше дискомфорта, нежели помогали облегчить жизнь работников офисов, школ, больниц и прочих общественных заведений. Двери, оснащенные доводчиком, не хлопают, закрываются медленно и плавно, а также сводят к минимуму риск получить травму.

    Установив доводчик для дверей, вы получаете ряд преимуществ:

    • хорошую звукоизоляцию и защиту от неблагоприятных внешних проявлений;

    • теплоизоляцию и отсутствие сквозняков;

    • гарантии надежности и безопасности.

    Стоит также упомянуть, что дверь, оснащенная доводчиком, позволяет сэкономить энергию, которая в противном случае уходила бы на обогрев неплотно закрытого помещения.

    Доводчик для дверей: технические характеристики

    Выбирая доводчик для дверей, следует учитывать следующие факторы:

    • ожидаемую нагрузку;

    • габариты двери;

    • место размещения;

    • наличие дополнительных функций;

    • направление и способ открытия полотна;

    • материал и цвет корпуса.

    Определяющим фактором при выборе доводчика  является его мощность. От нее будет зависеть, с какой силой и скоростью закрывается дверь. Чем больше и тяжелее дверь - тем большая мощность доводчика потребуется.

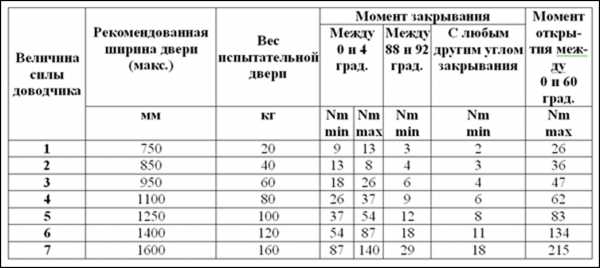

    Рекомендуем воспользоваться таблицей классности устройств для доводки двери, составленной согласно европейскому стандарту EN 1154. При этом необходимо ориентироваться на показатель с наибольшим значением.

    Размер доводчика, EN

    Момент закрывания,

    Hm (о,4) мин

    Ширина двери, мм Масса двери, кг
    1 9 750 20
    2 13 850 40
    3 18 950 60
    4 26 1100 80
    5 37 1250 100
    6 54 1400 120
    7 87 1600 160



    В соответствии с конструкцией дверные доводчики делятся на следующие типы:

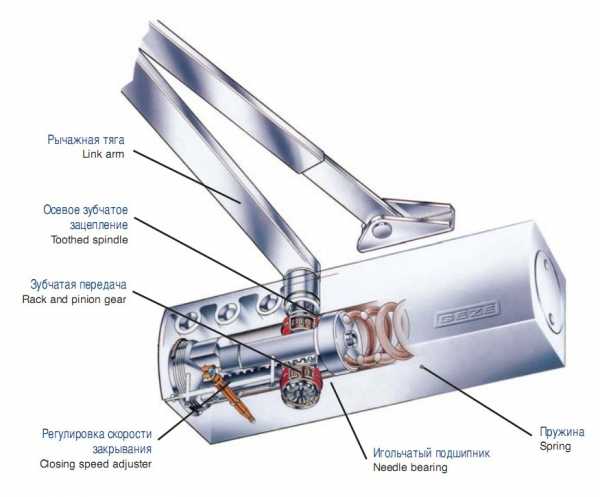

    Доводчик для двери включает в себя рычажную тягу и корпус, внутри которого находится механизм, ответственный за открывание и закрывание двери. Когда вы открываете дверь, посредством системы рычага на рабочий элемент передается усилие, которое приводит механизм в действие. На торце корпуса находятся винты, с помощью которых осуществляется регулировка усилия дверного доводчика.

    Установка доводчика на дверь

    Установка доводчика осуществляется как на дверную коробку, так и на дверное полотно.

    Функциональное назначение дверей определяет вид монтажа доводчика - внутренний либо внешний. По способу монтажа открывающие устройства делятся на верхние, напольные и рамные. Иногда один доводчик не справляется с мощностью двери и может потребоваться установка дополни

    abh-ng.ru

    Дверные доводчики: типы, разновидности, характеристики

    Дверной доводчик является одним из неотъемлемых элементов системы контроля доступа. Он устанавливается на дверь, чтобы гарантировать ее закрытие, срабатывание блокирующих элементов (замков и защелок) и обеспечить должный уровень изоляции различных зон СКУД.

    Кроме того дверной доводчик выполняет следующие функции:

    1. Осуществляет процесс закрытия с максимальной бесшумностью;
    2. Регулирует скорость закрытия, обеспечивая плотное прилегание дверного полотна к коробу. Двухскоростной режим с ускорением на финальной стадии захлопывания;
    3. Предохраняет дверное полотно и короб от ударных деформаций;
    4. Может фиксировать створки в полу открытом или полностью открытом положении.

    Независимо от разновидности или модели все доводчики для дверей функционируют по одному принципу. Основой механизма является пружина. При открытии дверного полотна она сжимается, аккумулируя энергию. После того как на створку перестает воздействовать внешняя сила, пружина возвращает ее в исходное положение.

    Масляный амортизатор – механизм, отвечающий за плавность хода при закрытии. Он состоит из обратного клапана разделяющего герметичную емкость на две камеры. При открытии створки масло беспрепятственно перетекает в одну камеру. При закрытии часть отверстий блокируется, и масло сдерживает поршень, перетекая в другую часть емкости.

    ВАЖНО! Масляный амортизирующий состав довольно чувствителен к отрицательным температурам. Поэтому, если устройство планируется устанавливать на входных дверях, следует отдать предпочтение морозостойкому дверному доводчику.

    В зависимости от модели конструкция изделия может иметь незначительные различия: несколько масляных амортизаторов, специальный рычаг, приводящий в движение более тугую пружину и другие модификации.

    Разновидности дверных доводчиков и особенности их конструкции

                   Существует три основных типа устройств:

    1. Накладные;
    2. Напольные;
    3. Скрытого монтажа.
    к оглавлению ↑

    Накладные доводчики

    Наиболее распространенная разновидность. Устанавливаются на верхнюю часть дверного блока, закрепляясь на дверном полотне и коробе проема. Сам механизм представляет собой систему рычагов, которые при открытии передают давление на пружину. Такие устройства имеют довольно простую конструкцию, надежны в эксплуатации, могут использоваться для закрытия тяжёлых внешних или металлических бронированных дверей. Наиболее популярными являются два типа механизмов:

    • Конструкция с зубчатым механизмом. Дверное полотно приводит в действие рычаг, прикрепленный к шестерне, которая передвигает зубчатый штифт или поршень;
    • Конструкция со стержнем скольжения. На пружину воздействует кулачковый вал, который так же приводит в движение два поршня открывающий и тормозящий

    к оглавлению ↑

    Напольные доводчики для автоматических дверей

    Как правило, используется в помещениях и сооружениях технического характера, где функциональность превалирует над эстетическими характеристиками. Чаще всего устанавливается в супермаркетах и магазинах в сочетании со стеклянным дверным полотном. В отличие от накладных устройств монтируемых вверху короба в механизмах напольных конструкций отсутствуют рычаги. Доводчик оснащается валом с одной стороны прикрепленным к пружине, а с другой стороны вал представляет собой крепежный элемент удерживающее дверное полотно. Такая конструкция способна выдержать значительные нагрузки до 300 кг.

    Напольный тип

    к оглавлению ↑

    Доводчики скрытого способа установки

    Такие устройства имеют определенные ограничения в сфере своего применения, прежде всего, по весу двери, так как миниатюрные размеры негативно сказываются на эксплуатационном ресурсе. Кроме того такие доводчики весьма требовательны к точности установки дверных створок.

    к оглавлению ↑

    Особенности выбора

    При выборе определенной модели дверного доводчика необходимо учитывать следующие параметры:

    • Частоту пользования проходом, а соответственно и интенсивности эксплуатации двери. Чем больше через дверь проходит посетителей, тем больше износ механизма;
    • Массу и основные габаритные размеры двери. Соответственно подбирается мощность механизма;
    • Месторасположение дверного прохода. Даже если параметры масса дверного полотна сопоставимы для межкомнатных и уличных дверей необходимо подбирать различные модели.

    В соответствии с международными нормативами существует в 7 степеней усилия механизма доводчика. Подбор можно осуществить исходя из информации в таблице.

    к оглавлению ↑

    Последовательность процесса монтажа и регулировки

    Большинство моделей доводчиков в стандартной комплектации состоят из блока механизма закрывание двери, рычага возврата, крепежных элементов, вспомогательного шаблона.

    • Прежде всего, вспомогательный шаблон размещается на закрытом дверном полотне. В комплекте должна находиться схема, в соответствии с которой необходимо расположить шаблон. Для облегчения монтажа его можно приклеить на двусторонний скотч;
    • В местах отмеченных на шаблоне высверливают отверстия;
    • К корпусу доводчика в соответствии с приложенной инструкцией, крепится возвратной рычаг;
    • Корпус и лапка прикручиваются к дверному полотну и коробу. Необходимо помнить, что рычаг относительно корпуса должен располагаться перпендикулярно;
    • После установки осуществляется регулировка при помощи соответствующих регулировочных винтов.

    ВАЖНО! Регулировочные винты должны быть направлены в сторону дверного навеса. Непосредственно сразу после установки дверь может закрываться неправильно — сильно хлопать или очень туго открываться. Устройство полностью исправно, а сложности в работе связаны с неправильным положением регулировки.

    Один из винтов отвечает за скорость закрытия, регулируется в диапазоне 180° — 15°;

    Второй регулирует скорость прихлопа, угол открытия двери находится в диапазоне 15°-0°.



    ohranivdome.net

    Как выбрать доводчик для двери: виды и технические характеристики

    Доводчик для двери широко используется не только в офисах и торговых центрах. Его активно устанавливают на дверях подъездов и квартир. Зная виды и классы доводчиков, их принцип действия и особенности работы, вы сможете выбрать устройство, подходящее для вашей двери и условий эксплуатации.

    Виды доводчиков

    Существуют следующие виды доводчиков в зависимости от места их установки:

    • верхние накладные;
    • напольные;
    • скрытые.

    Говоря о доводчиках, как правило, подразумеваются накладные устройства, установленные вверху над дверью. Они крепятся на стену или дверь и обеспечивают плавный ход дверного полотна при закрывании. Такие доводчики относительно недороги по сравнению с другими видами и просты в установке и эксплуатации. По механизму действия они могут быть с зубчатым приводом или со скользящим стержнем. Это самый простой вид по механизму действия и установке.

    Напольные доводчики отличаются дорогой стоимостью и сложностью монтажа. Их удобно использовать для дверей, которые открываются в обе стороны. Чаще всего такие устройства ставят на стеклянные двери.

    Скрытые доводчики устанавливаются прямо в дверное полотно и коробку, поэтому они совершенно не заметны. Использовать их можно для дверей толщиной 40 мм и больше. Они, так же как и напольные, отличаются высокой ценой и непростым процессом установки.

    Классы доводчиков

    Доводчики выбираются в зависимости от параметров двери. Поэтому их делят на 7 классов, для каждого из которых установлена максимально допустимая ширина и масса дверного полотна:

    1. ширина – 750 мм, вес – 20 кг.
    2. ширина – 850 мм, вес – 40 кг.
    3. ширина – 950 мм, вес – 60 кг.
    4. ширина – 1100 мм, вес – 80 кг.
    5. ширина – 1250 мм, вес – 100 кг.
    6. ширина – 1400 мм, вес – 120 кг.
    7. ширина – 1600 мм, вес – 160 кг.

    Однако, подбирая доводчик по классу, нужно ориентироваться на больший показатель. Например, для двери 950 мм и весом 80 кг нужно купить устройство 4 класса.

    Не стоит приобретать доводчик большего класса, чем необходимо. Это не продлит срок его службы, но может потребовать больше усилий для открывания двери.

    Показатель температуры воздуха

    При покупке доводчика также нужно учитывать диапазон температур, при которых будет работать устройство. В зависимости от температурного режима они могут быть:

    • морозостойкие, от -45 до +70;
    • термостабильные, от -35 до +70;
    • обычные, от -10 до +40.

    Чувствительность к температуре зависит от масла, используемого в механизме устройства. Для морозостойких и термостабильных доводчиков используются специальные жидкости, способные переносить значительное снижение температуры. Обычные доводчики ставят на межкомнатные двери внутри помещения.

    Способ открывания двери

    Выбрать доводчик можно в зависимости от направления открывания двери. Они бывают:

    • правые;
    • левые;
    • универсальные.

    Правые устанавливаются на правое открывание, а левые – соответственно на левое. Универсальные устройства более предпочтительны, потому что могут быть установлены на дверь с любым направлением открывания. В них предусмотрено два гнезда для ножки доводчика, которую легко переставить в зависимости от необходимости.

    Еще несколько советов

    В зависимости от конструкции, доводчик может быть как разборным, так и цельным. Наиболее распространены герметичные устройства, оптимизированные под массовое производство. Они имеют невысокую цену, но при возникновении неисправности, такой как вытекание масла, не подлежат ремонту.

    Важный показатель, указываемый фирмой производителем, это ресурс работы. У более дорогих устройств и у хорошо зарекомендовавших себя фирм, он соответственно выше и может доходить до сотен тысяч или даже миллиона закрываний. Поэтому, чем выше цена, тем более качественно сделано устройство.

    И последнее, гарантия производителя. Она может быть от года до трех лет. Если продавец дает гарантию на более короткий срок, то стоит поискать доводчик в другом месте.

    Выбрать доводчик совсем не сложно. Нужно учесть параметры двери, способ установки и предельные колебания температуры воздуха. Правильно подобранное устройство будет долго и успешно работать.

    dveridoc.ru

    Дверной доводчик характеристики – Технические характеристики дверного доводчика

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
